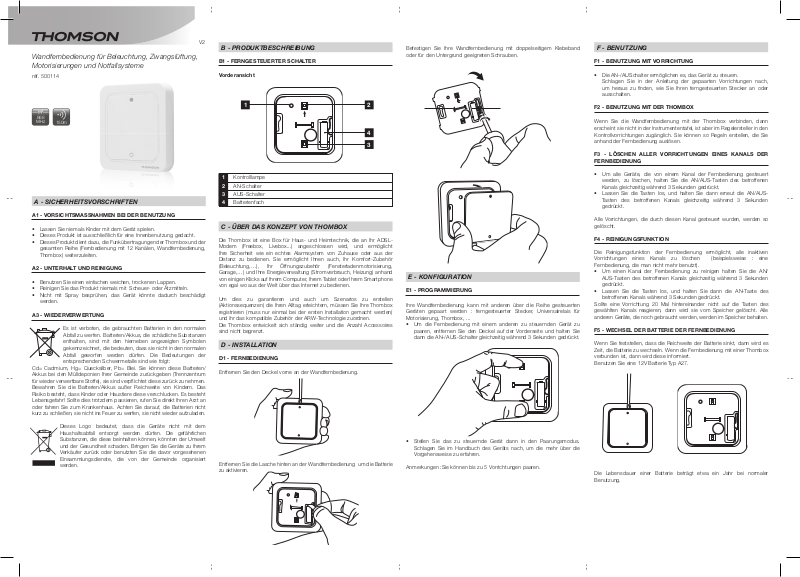

Page 1
V2
Wandfernbedienung für Beleuchtung, Zwangslüftung,
Motorisierungen und Notfallsysteme
réf. 500114
868
MHz
150m
A - SICHERHEITSVORSCHRIFTEN
A1 - VORSICHTSMASSNAHMEN BEI DER BENUTZUNG
• Lassen Sie niemals Kinder mit dem Gerät spielen.
• Dieses Produkt ist ausschließlich für eine Innenbenutzung gedacht.
• Dieses Produkt dient dazu, die Funkübertragungen der Thombox und der
gesamten Reihe (Fernbedienung mit 12 Kanälen, Wandfernbedienung,
Thombox) weiterzuleiten.
A2 - UNTERHALT UND REINIGUNG
• Benutzen Sie einen einfachen weichen, trockenen Lappen.
• Reinigen Sie das Produkt niemals mit Scheuer- oder Ätzmitteln.
• Nicht mit Spray besprühen, das Gerät könnte dadurch beschädigt
werden.
A3 - WIEDERVERWERTUNG
Es ist verboten, die gebrauchten Batterien in den normalen
Abfall zu werfen. Batterien/Akkus, die schädliche Substanzen
enthalten, sind mit den hierneben angezeigten Symbolen
gekennzeichnet, die bedeuten, dass sie nicht in den normalen
Abfall geworfen werden dürfen. Die Bedeutungen der
Cd= Cadmium, Hg= Quecksilber, Pb= Blei. Sie können diese Batterien/
Akkus bei den Mülldeponien Ihrer Gemeinde zurückgeben (Trennzentrum
für wieder verwertbare Stoffe), sie sind verpfl ichtet diese zurück zu nehmen.
Bewahren Sie die Batterien/Akkus außer Reichweite von Kindern. Das
Risiko besteht, dass Kinder oder Haustiere diese verschlucken. Es besteht
Lebensgefahr! Sollte dies trotzdem passieren, rufen Sie direkt Ihren Arzt an
oder fahren Sie zum Krankenhaus. Achten Sie darauf, die Batterien nicht
kurz zu schließen, sie nicht ins Feuer zu werfen, sie nicht wieder aufzuladen.
entsprechenden Schwermetalle sind wie folgt:
Dieses Logo bedeutet, dass die Geräte nicht mit dem
Haushaltsabfall entsorgt werden dürfen. Die gefährlichen
Substanzen, die diese beinhalten können, könnten der Umwelt
und der Gesundheit schaden. Bringen Sie die Geräte zu Ihrem
Verkäufer zurück oder benutzten Sie die davor vorgesehenen
Einsammlungsdienste, die von der Gemeinde organisiert
werden.
B - PRODUKTBESCHREIBUNG
B1 - FERNGESTEUERTER SCHALTER
Vorderansicht
1 2
4
3
1 Kontrolllampe
2 AN-Schalter
3 AUS-Schalter
4 Batterienfach
C - ÜBER DAS KONZEPT VON THOMBOX
Die Thombox ist eine Box für Haus- und Heimtechnik, die an Ihr ADSLModem (Freebox, Livebox...) angeschlossen wird, und ermöglicht
Ihre Sicherheit wie ein echtes Alarmsystem von Zuhause oder aus der
Distanz zu bedienen. Sie ermöglicht Ihnen auch, Ihr Komfort-Zubehör
(Beleuchtung,…), Ihr Öffnungszubehör (Fensterladenmotorisierung,
Garage,…) und Ihre Energieverwaltung (Stromverbrauch, Heizung) anhand
von einigen Klicks auf Ihrem Computer, Ihrem Tablet oder Ihrem Smartphone
von egal wo aus der Welt über das Internet zu bedienen.
Um dies zu garantieren und auch um Szenarios zu erstellen
(Aktionssequenzen) die Ihren Alltag erleichtern, müssen Sie Ihre Thombox
registrieren (muss nur einmal bei der ersten Installation gemacht werden)
und ihr das kompatible Zubehör der ARW-Technologie zuordnen.
Die Thombox entwickelt sich ständig weiter und die Anzahl Accessoires
sind nicht begrenzt.
D - INSTALLATION
D1 - FERNBEDIENUNG
Entfernen Sie den Deckel vorne an der Wandfernbedienung.
Entfernen Sie die Lasche hinten an der Wandfernbedienung um die Batterie
zu aktivieren.
Befestigen Sie Ihre Wandfernbedienung mit doppelseitigem Klebeband
oder für den Untergrund geeigneten Schrauben.
E - KONFIGURATION
E1 - PROGRAMMIERUNG
Ihre Wandfernbedienung kann mit anderen über die Reihe gesteuerten
Geräten gepaart werden : ferngesteuerter Stecker, Universalrelais für
Motorisierung, Thombox, ...
• Um die Fernbedienung mit einem anderen zu steuernden Gerät zu
paaren, entfernen Sie den Deckel auf der Vorderseite und halten Sie
dann die AN-/AUS-Schalter gleichzeitig während 3 Sekunden gedrückt.
• Stellen Sie das zu steuernde Gerät dann in den Paarungsmodus.
Schlagen Sie im Handbuch des Geräts nach, um die mehr über die
Vorgehensweise zu erfahren.
Anmerkungen :Sie können bis zu 5 Vorrichtungen paaren.
F - BENUTZUNG
F1 - BENUTZUNG MIT VORRICHTUNG
• Die AN-/AUSchalter ermöglichen es, das Gerät zu steuern.
Schlagen Sie in der Anleitung der gepaarten Vorrichtungen nach,
um heraus zu fi nden, wie Sie Ihren ferngesteuerten Stecker an oder
ausschalten.
F2 - BENUTZUNG MIT DER THOMBOX
Wenn Sie die Wandfernbedienung mit der Thombox verbinden, dann
erscheint sie nicht in der Instrumententafel, ist aber im Regelersteller in den
Kontrollvorrichtungen zugänglich. Sie können so Regeln erstellen, die Sie
anhand der Fernbedienung auslösen.
F3 - LÖSCHEN ALLER VORRICHTUNGEN EINES KANALS DER
FERNBEDIENUNG
• Um alle Geräte, die von einem Kanal der Fernbedienung gesteuert
werden, zu löschen, halten Sie die AN/AUS-Tasten des betroffenen
Kanals gleichzeitig während 3 Sekunden gedrückt.
• Lassen Sie die Tasten los, und halten Sie dann erneut die AN/AUSTasten des betroffenen Kanals gleichzeitig während 3 Sekunden
gedrückt.
Alle Vorrichtungen, die durch diesen Kanal gesteuert wurden, werden so
gelöscht.
F4 - REINIGUNGSFUNKTION
Die Reinigungsfunktion der Fernbedienung ermöglicht, alle inaktiven
Vorrichtungen eines Kanals zu löschen (beispielsweise : eine
Fernbedienung, die man nicht mehr benutzt).
• Um einen Kanal der Fernbedienung zu reinigen halten Sie die AN/
AUS-Tasten des betroffenen Kanals gleichzeitig während 3 Sekunden
gedrückt.
• Lassen Sie die Tasten los, und halten Sie dann die AN-Taste des
betroffenen Kanals während 3 Sekunden gedrückt.
Sollte eine Vorrichtung 20 Mal hintereinander nicht auf die Tasten des
gewählten Kanals reagieren, dann wird sie vom Speicher gelöscht. Alle
anderen Geräte, die noch gebraucht werden, werden im Speicher behalten.
F5 - WECHSEL DER BATTERIE DER FERNBEDIENUNG
Wenn Sie feststellen, dass die Reichweite der Batterie sinkt, dann wird es
Zeit, die Batterie zu wechseln. Wenn die Fernbedienung mit einer Thombox
verbunden ist, dann wird diese informiert.
Benutzen Sie eine 12V Batterie Typ A27.
Die Lebensdauer einer Batterie beträgt etwa ein Jahr bei normaler
Benutzung.
Page 2
G - TECHISCHE UND LEGALE INFORMATIONEN
G1 - TECHNISCHE EIGENSCHAFTEN
• Radiofrequenz : Protokoll ARW 868.3MHz
• Funkbereich : bis zu 150m im Freifeld*
• Stromversorgung : 12Vdc über A27-Batterie
• Maximale Anzahl gespeicherter Geräte : 5
• Betriebstemperatur : 0°C bis 40°C, ausschließlich Innennutzung
*Der angegebene Funkbereich entspricht dem Bereich im Freifeld, d.h.
ohne Hindernis zwischen dem Empfänger und dem Sender. Jegliches
Hindernis oder jegliche Störung senkt die Reichweite.
G2 - GARANTIE
Die Garantie dieses Produktes ist während 2 Jahren gültig und deckt die
Bestandteile und Dienst inbegriffen, ab dem Kaufdatum. Behalten Sie
unbedingt den Kassenzettel während der Garantieperiode.
Die Garantie deckt keinerlei Schäden, die durch Nachlässigkeit, Stöße oder
Unfälle verursacht wurden.
Keines der Bestandteile dieses Produktes darf von Personen, die nicht zur
AVIDSEN-Gruppe gehören, repariert oder bearbeitet werden, mit Ausnahme
des Batteriewechsels. Die verbrauchbaren Elemente, wie Batterien, werden
nicht von der Garantie gedeckt.
G3 - HILFE UND RATSCHLÄGE
• Trotz der Sorgfalt bei der Entwicklung unserer Produkte und der
Erstellung dieser Anleitungen kann es sein, dass Sie auf Probleme bei
der Installation Ihres Produktes stoßen oder dass Sie Fragen haben. Wir
raten Ihnen, unsere Fachmänner zu kontaktieren, die Ihnen für Rat zur
Verfügung stehen.
• Im Fall von Betriebsproblemen bei der Installation oder nach einigen
Tagen Bedienung müssen Sie uns unbedingt kontaktieren, damit unsere
Techniker die Ursache des Problems diagnostizieren können, welches
sicher von einer falschen Einstellung oder einer nicht geeigneten
Installation stammt. Sollte das Problem vom Produkt stammen, dann
gibt Ihnen unser Techniker eine Referenznummer zur Rückgabe des
Produktes. Ohne diese Nummer wird das Geschäft verweigern Ihr
Produkt zu ersetzen.
Brauchen Sie Beratung bei der Inbetriebnahme, Installation Ihrer Thombox
oder bei der Verbindung Ihrem Zubehör vom Thomson Connected Home
Sortiment?
Kontaktieren Sie die Techniker von unserer Kundendienstabteilung unter
der Nummer:
Hotline : +324/264.86.68.
Von Montag bis Freitag von 9:00 bis 12:00 und von
13:00 bis 17:00.
G4 - KONFORMITÄTSERKLÄRUNG
Zur Direktive (R&TTE)
AVIDSEN erklärt dass Wandfernbedienung für Beleuchtung, Zwangslüftung,
Motorisierungen und Notfallsystemen mit Referenz 500114
der Direktive 1999/5/EG entspricht und das seine Konformität entsprechend
den folgenden Normen bestimmt wurde:
EN62479 :2010
EN301489-1 V1.9.2
EN301489-3 V1.4.1
EN300220-2 V2.4.1
In Chambray les Tours am 13/11/14 Alexandre Chaverot, Präsident
Die gesamte Produktreihe von Thomson finden Sie auf
www.thomsonbox.eu
ist eine Marke von TECHNICOLOR S.A.
benutzt unter Lizenz :
Avidsen France S.A.S - 32, rue Augustin Fresnel
37170 Chambray les Tours - Frankreich
