Le sommaire en bref...
... et le sommaire détaillé en pages suivantes.
FR
FR
1

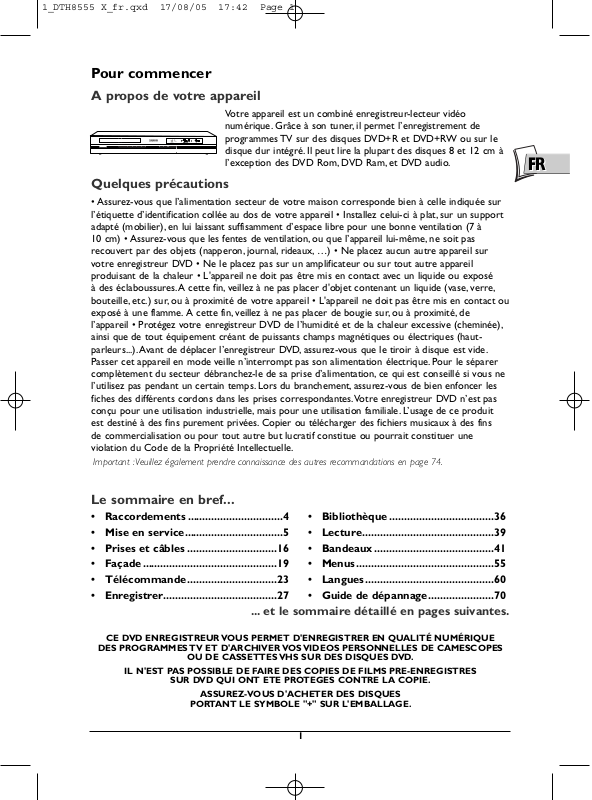

Pour commencer
A propos de votre appareil
Votre appareil est un combiné enregistreur-lecteur vidéo
numérique. Grâce à son tuner, il permet l’enregistrement de
programmes TV sur des disques DVD+R et DVD+RW ou sur le
disque dur intégré. Il peut lire la plupart des disques 8 et 12 cm à
l’exception des DVD Rom, DVD Ram, et DVD audio.
Quelques précautions
• Assurez-vous que l’alimentation secteur de votre maison corresponde bien à celle indiquée sur
l’étiquette d’identification collée au dos de votre appareil • Installez celui-ci à plat,sur un support
adapté (mobilier), en lui laissant suffisamment d’espace libre pour une bonne ventilation (7 à
10 cm) • Assurez-vous que les fentes de ventilation, ou que l’appareil lui-même, ne soit pas
recouvert par des objets (napperon, journal, rideaux, …) • Ne placez aucun autre appareil sur
votre enregistreur DVD • Ne le placez pas sur un amplificateur ou sur tout autre appareil
produisant de la chaleur • L'appareil ne doit pas être mis en contact avec un liquide ou exposé
à des éclaboussures.A cette fin,veillez à ne pas placer d'objet contenant un liquide (vase, verre,
bouteille, etc.) sur, ou à proximité de votre appareil • L'appareil ne doit pas être mis en contact ou
exposé à une flamme. A cette fin, veillez à ne pas placer de bougie sur, ou à proximité, de
l’appareil • Protégez votre enregistreur DVD de l’humidité et de la chaleur excessive (cheminée),
ainsi que de tout équipement créant de puissants champs magnétiques ou électriques (hautparleurs...).Avant de déplacer l’enregistreur DVD, assurez-vous que le tiroir à disque est vide.
Passer cet appareil en mode veille n’interrompt pas son alimentation électrique. Pour le séparer
complètement du secteur débranchez-le de sa prise d’alimentation, ce qui est conseillé si vous ne
l’utilisez pas pendant un certain temps. Lors du branchement, assurez-vous de bien enfoncer les
fiches des différents cordons dans les prises correspondantes.Votre enregistreur DVD n’est pas
conçu pour une utilisation industrielle, mais pour une utilisation familiale. L’usage de ce produit
est destiné à des fins purement privées. Copier ou télécharger des fichiers musicaux à des fins
de commercialisation ou pour tout autre but lucratif constitue ou pourrait constituer une
violation du Code de la Propriété Intellectuelle.
Important : Veuillez également prendre connaissance des autres recommandations en page 74.
• Raccordements ................................4
• Mise en service.................................5
• Prises et câbles ..............................16
• Façade.............................................19
• Télécommande..............................23
• Enregistrer......................................27
• Bibliothèque ...................................36
• Lecture............................................39
• Bandeaux........................................41
• Menus..............................................55
• Langues...........................................60
• Guide de dépannage......................70
CE DVD ENREGISTREUR VOUS PERMET D'ENREGISTRER EN QUALITÉ NUMÉRIQUE
DES PROGRAMMES TV ET D'ARCHIVER VOS VIDEOS PERSONNELLES DE CAMESCOPES
OU DE CASSETTES VHS SUR DES DISQUES DVD.
IL N'EST PAS POSSIBLE DE FAIRE DES COPIES DE FILMS PRE-ENREGISTRES
SUR DVD QUI ONT ETE PROTEGES CONTRE LA COPIE.
ASSUREZ-VOUS D'ACHETER DES DISQUES
PORTANT LE SYMBOLE "+" SUR L'EMBALLAGE.
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 1
2
Sommaire
Pour commencer ..........................................1
A propos de votre appareil.............................................1
Quelques précautions .....................................................1
Le sommaire en bref.......................................................1
Connexions et Réglages
Raccordements de base ...............................4
Mise en service de la télécommande ............................5
Mise en place des piles............................................................5
Comment utiliser correctement la télécommande ? .........5
Mise en service de l’enregistreur DVD..........................5
Allumez votre enregistreur DVD et votre téléviseur .........5
Installation automatique des chaînes .........6
Classement des chaînes..................................................7
Réglage de l’horloge........................................................7
Ajouter un récepteur satellite ou câble........................8
Ajustement de la cellule G-LINK CABLE ............................8
Réglages de configuration récepteur/enregistreur..............9
Liste des codes récepteurs satellites et câbles ..................11
Codes récepteurs satellites, Codes récepteurs câbles
Ajouter une chaîne........................................................12
Réinstaller les chaînes (mise à jour)............................13
Classer les chaînes ...............................................................13
Autres raccordements conseillés
Avec un récepteur satellite ou câble
(ou un décodeur) ........................................14
Avec un magnétoscope..............................15
Avec un récepteur satellite / câble
et un magnétoscope...................................15
A propos des prises et des câbles..............16

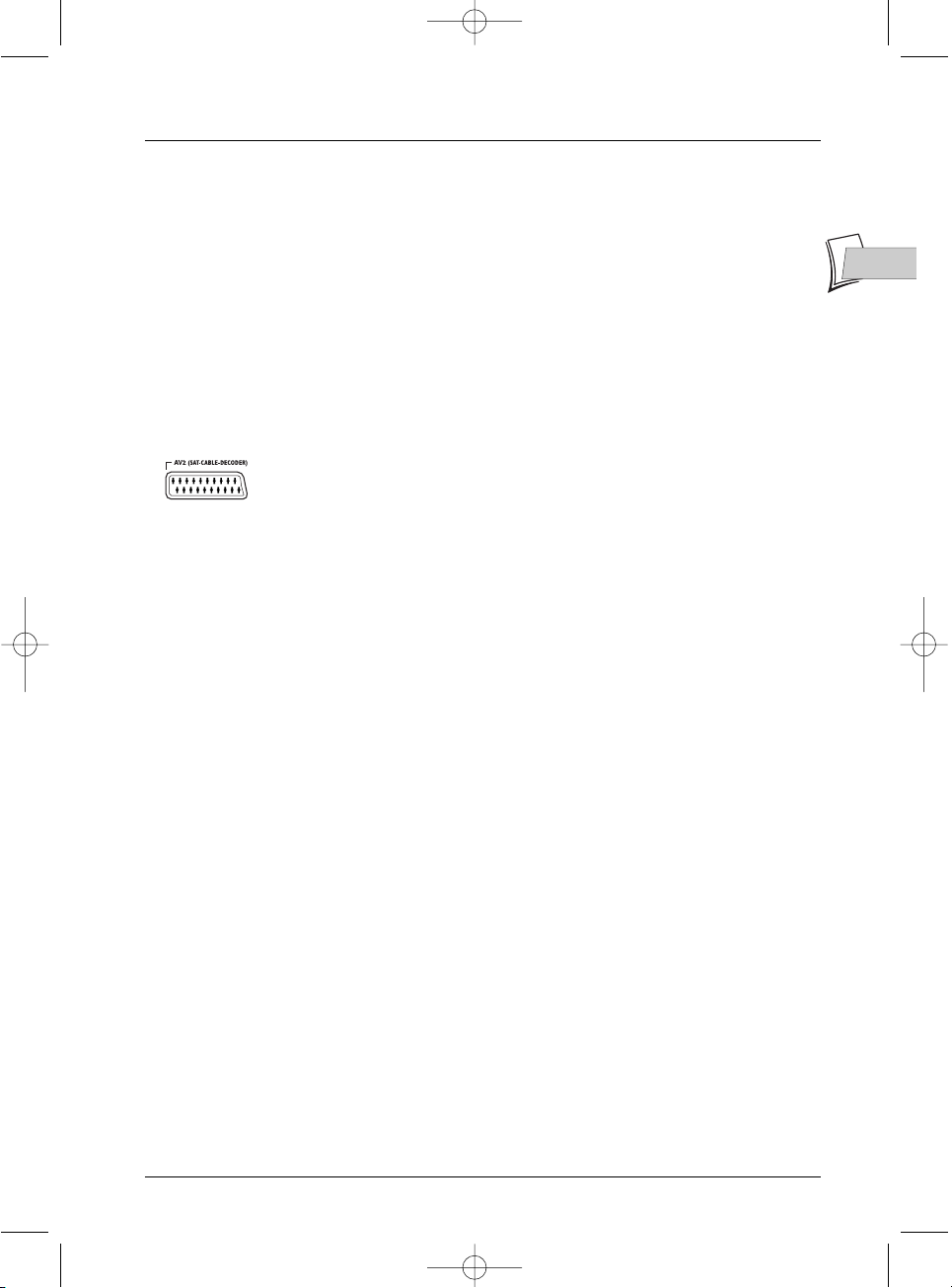

Prise Péritel (scart).......................................................16
1 - AV1 (Sorties Audio-Vidéo)..............................................16
2 - AV2 (Entrée et Sortie Audio-Vidéo)..............................16
Autres branchements Audio - Vidéo ...........................17
3 - Entrées Audio-Vidéo .......................................................17
Entrées Audio, Entrée Vidéo - Composite
4 - Sorties Audio-Vidéo ........................................................17
Sorties Audio, Sortie Vidéo Composite
5 - Sorties Vidéo Composantes ............................................18
6 - Entrée et Sortie S-Vidéo ................................................18
Entrée S-Vidéo, Sortie S-Vidéo
7 - Sortie Audio Optique (son numérique) ........................18
8 - Sorties Audio Vidéo Numériques...................................18
La façade de votre enregistreur................19
Accéder aux prises........................................................19
1 - Prise DV IN (entrée).......................................................19
2 - Prise USB .........................................................................19
3 - Prises AV (entrées Audio - Vidéo)..................................19
4 - Prise S-Vidéo (entrée Vidéo) ..........................................19
Les touches en façade...................................................20
Les messages sur l’afficheur.........................................21
Fonctions TV..........................................................................21
Avec un disque en lecture....................................................21
Autres indications.................................................................22
A propos des autres affichages (menus et bandeaux) ......22

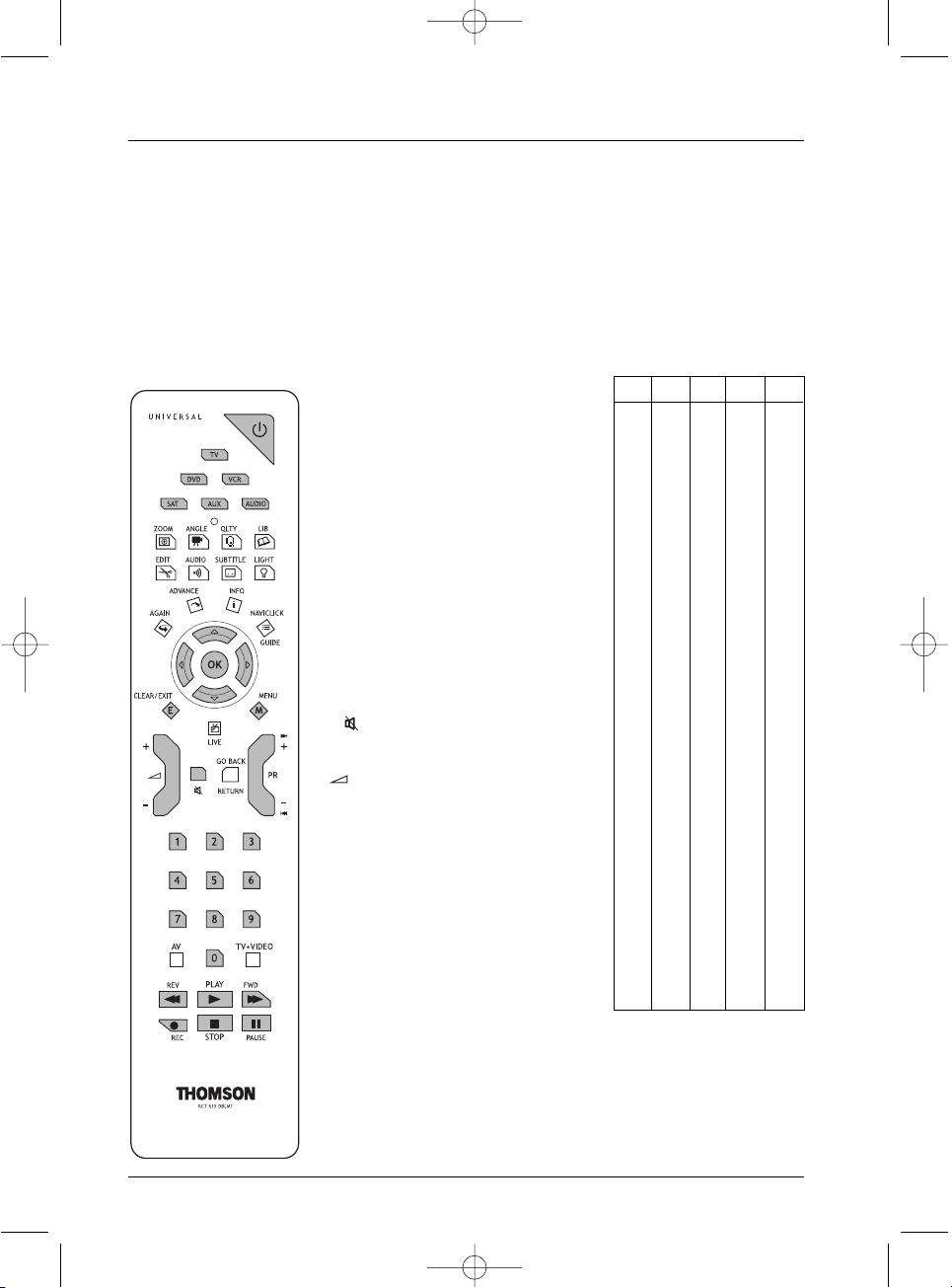

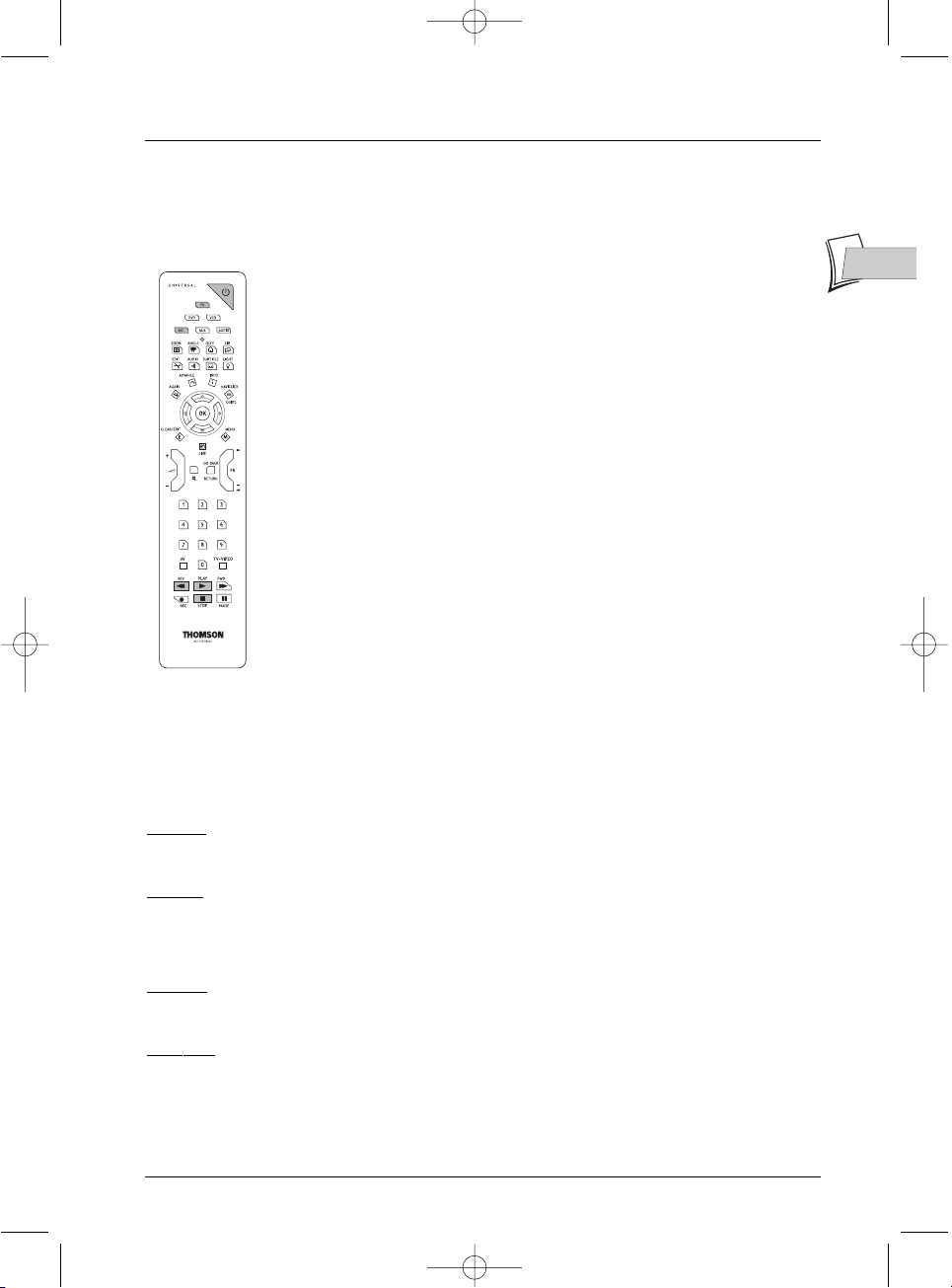

La télécommande.......................................23
Description des touches en mode DVD......................23
Utilisation de la télécommande avec d’autres appareils......24
Autres fonctions
Programmation de la télécommande.................................25
Recherche automatique de code, Programmation manuelle
Fonctions d’enregistrement
Regarder les Programmes TV ...................26
Changer de chaîne ........................................................26
Faire une pause télévisuelle (fonction Time Shift).....27
Enregistrer le programme en cours............................27
Enregistrement paramétré
(sur disque dur DVR ou disques DVD+R, +RW).................27
Mémoire tampon,Arrêt de l’enregistrement
Arrêter l'enregistrement .....................................................29
Fermeture d’un disque DVD+R ou DVD+RW (finalisation)

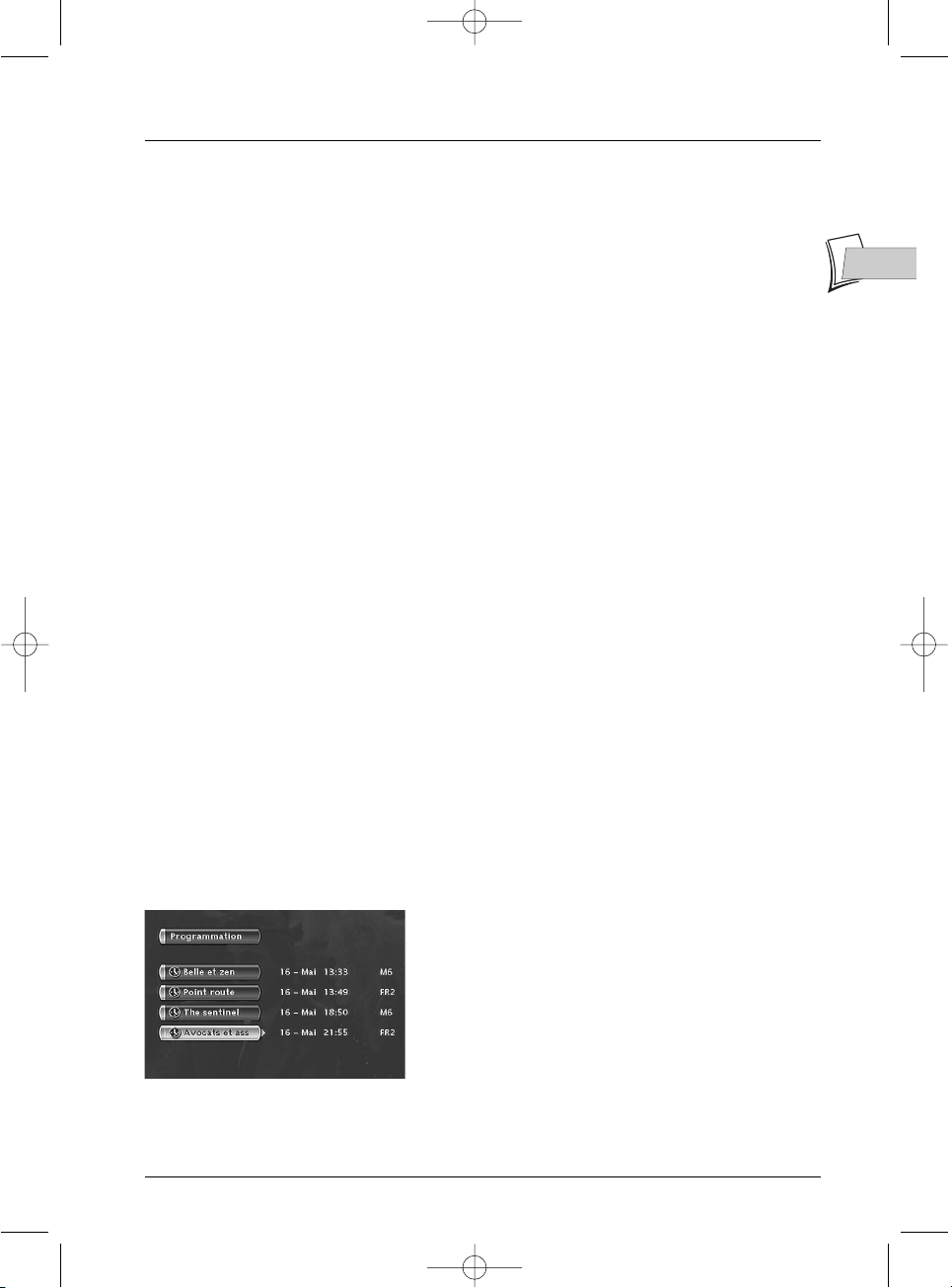

Programmation d’un enregistrement
ou d’un transfert............................................................30
Programmation manuelle en 10 étapes .............................30
Programmation d’un transfert............................................32

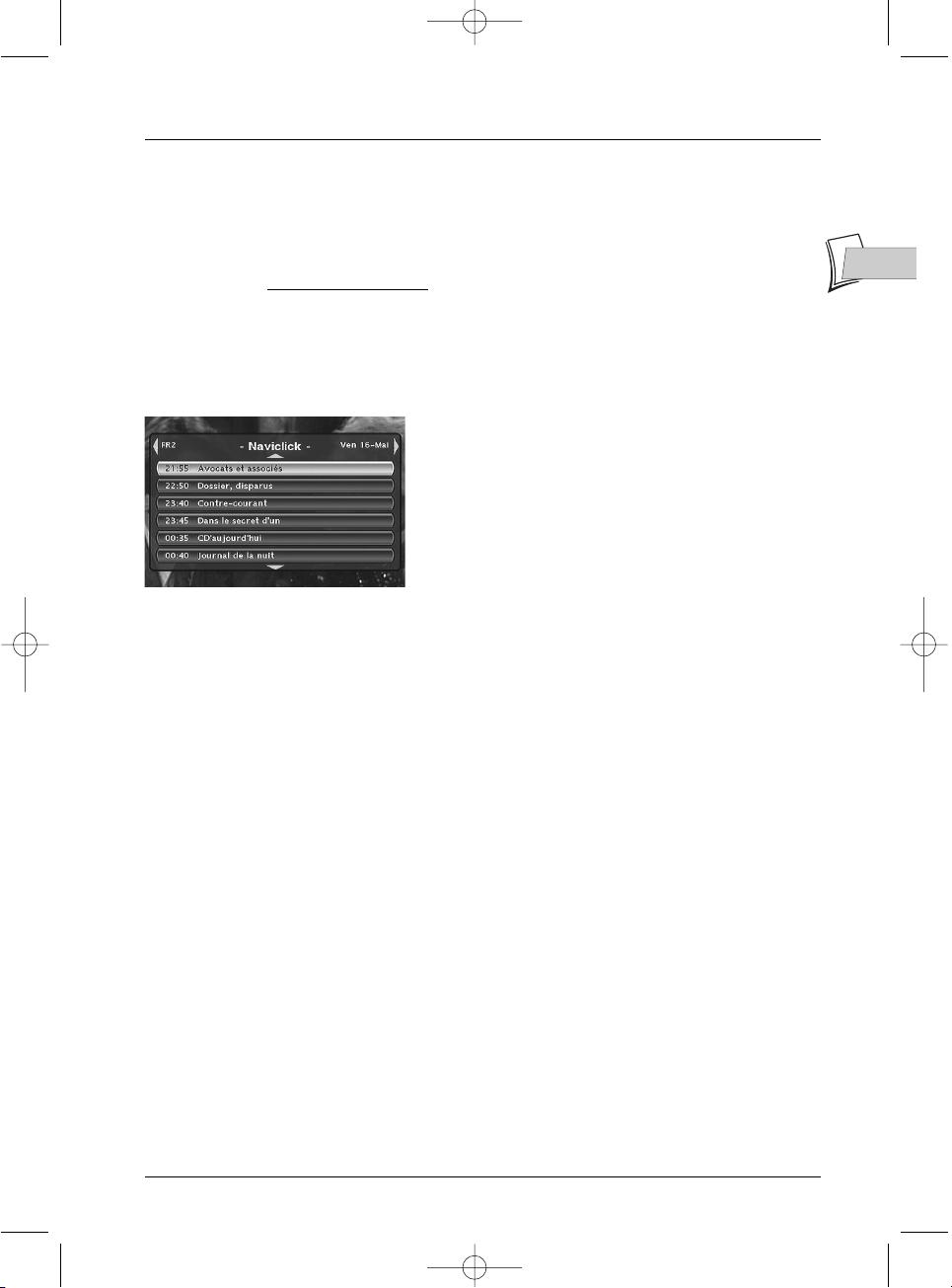

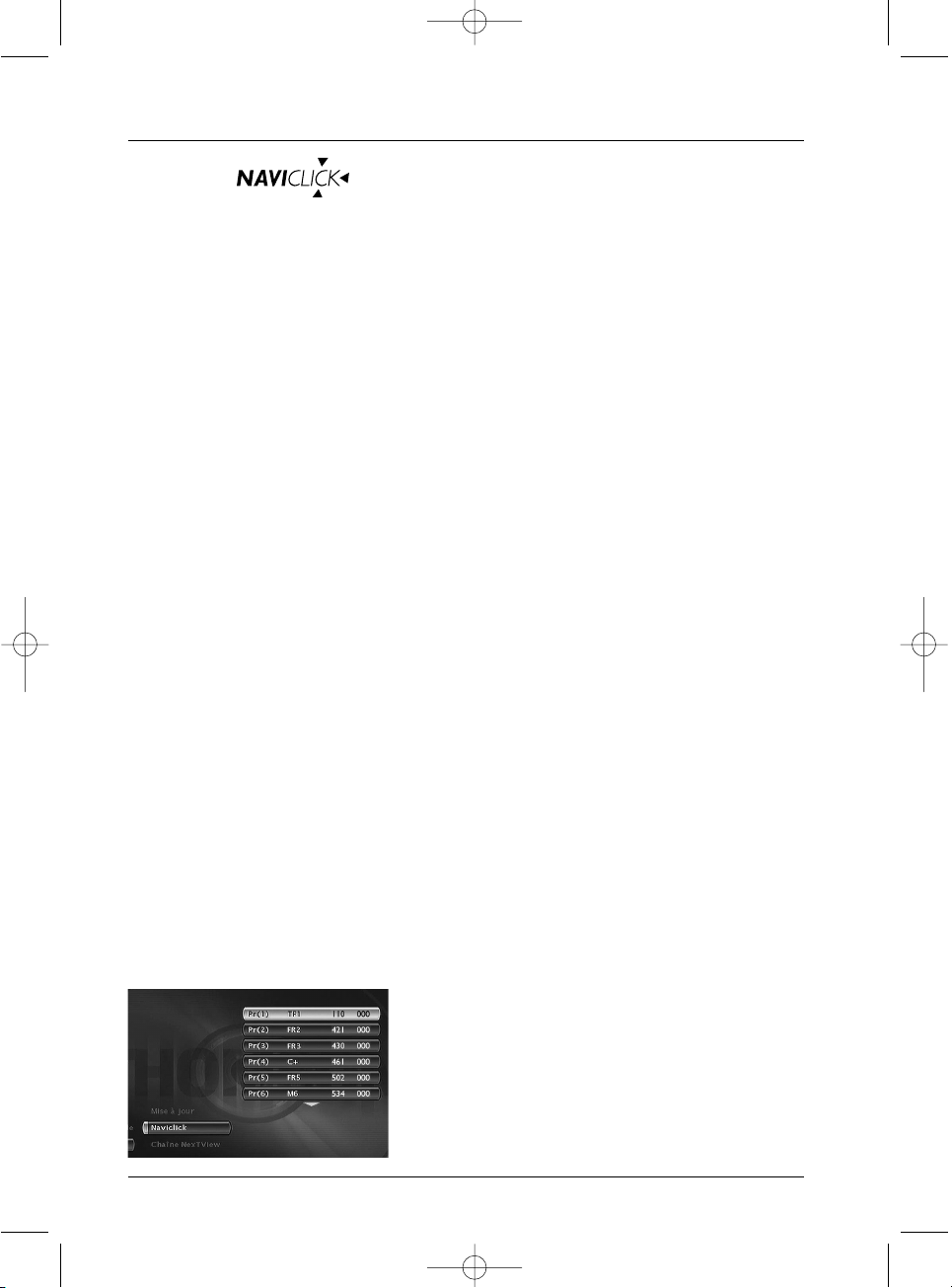

Programmation automatique (Naviclick)..........................33
Consulter les programmes TV à l’aide de Naviclick,
Enregistrer à l’aide du guide des programmes Naviclick
Enregistrement à partir d’un appareil connecté........34
À partir d’un récepteur satellite câble (prise AV2) ...........34
À partir d’un caméscope ou d’un autre appareil
(prise AV3,AV4).....................................................................34
Enregistrement à partir d’un caméscope numérique.......35
Enregistrement à partir d’un périphérique USB...............35
Bibliothèque................................................36
Accéder à la bibliothèque.............................................36
Bibliothèque vidéo ................................................................36
Lecture d'un titre Vidéo et PIP............................................37
Gestion des titres
Biblio.musicale......................................................................37
Biblio.d’images......................................................................37
Exporter.................................................................................37
Bibliothèque (de disques).....................................................38
Fonctions de gestion des titres et des disques, Autres fonctions
de gestion des disques, Copier sur DVR
Lecture des disques

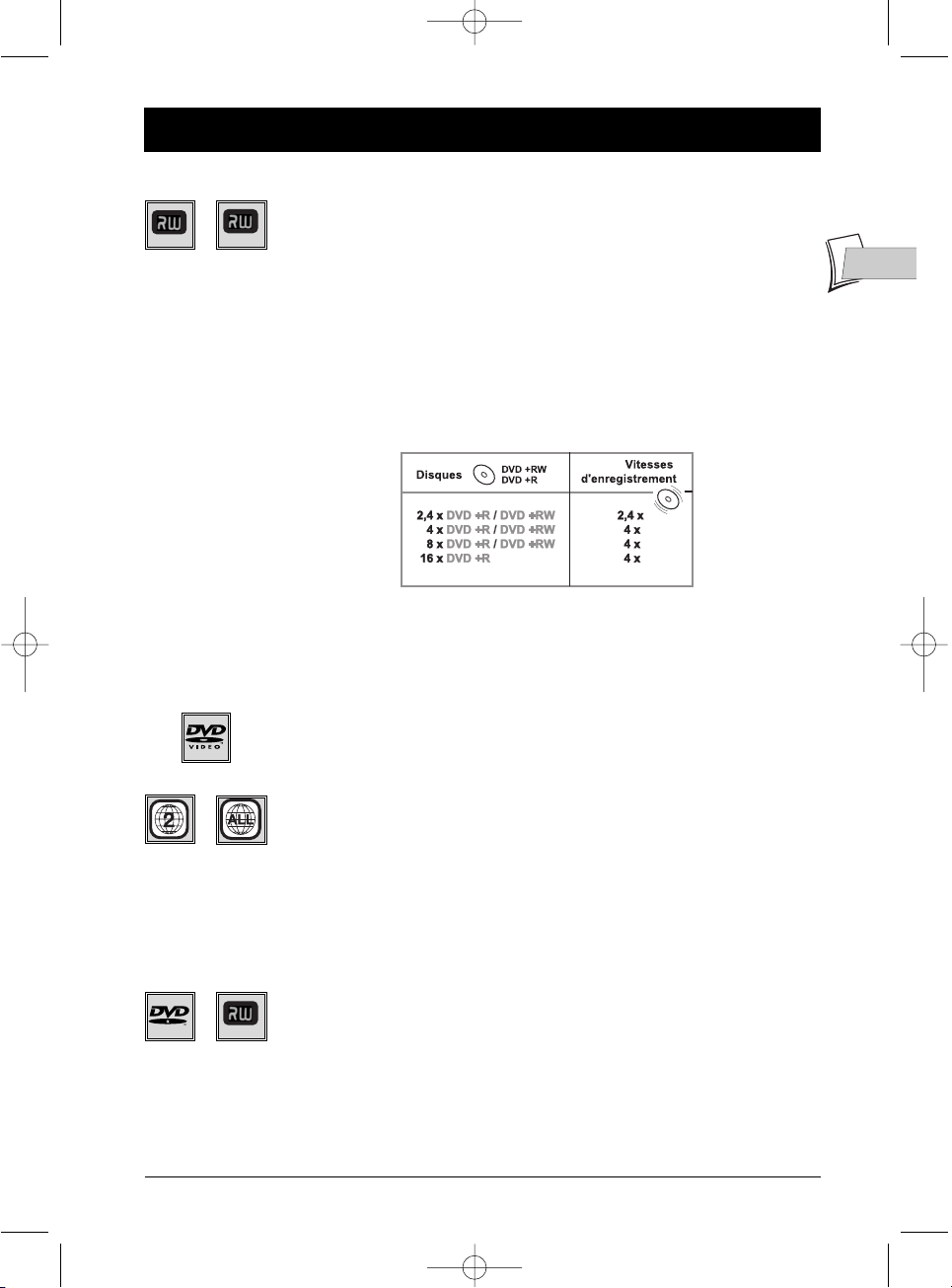

Les disques enregistrables .........................39
Marques et types recommandés..................................39

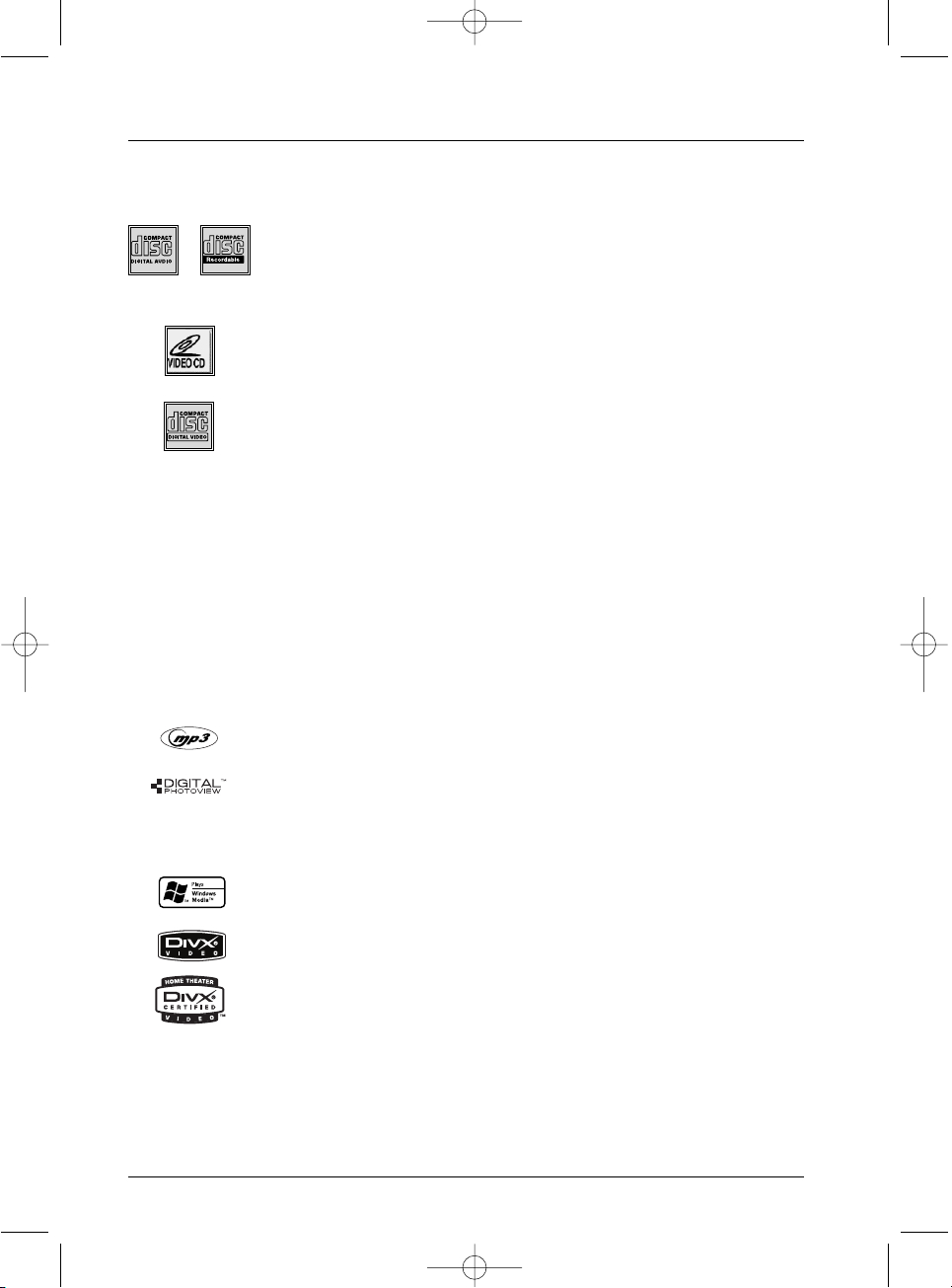

Les disques lisibles ......................................39
DVD - Vidéo ..................................................................39
Numéro de code régional
DVD+/-,DVD+/-RW.......................................................39
Les autres disques lisibles ..........................40
CD audio, CD-R,CD-RW,Video CD (VCD),
Super Video CD (SVCD) ......................................................40
Les fichiers lisibles par votre lecteur...................................40
Fichiers mp3, Fichiers JPEG, Fichiers WMA, Fichiers DivX

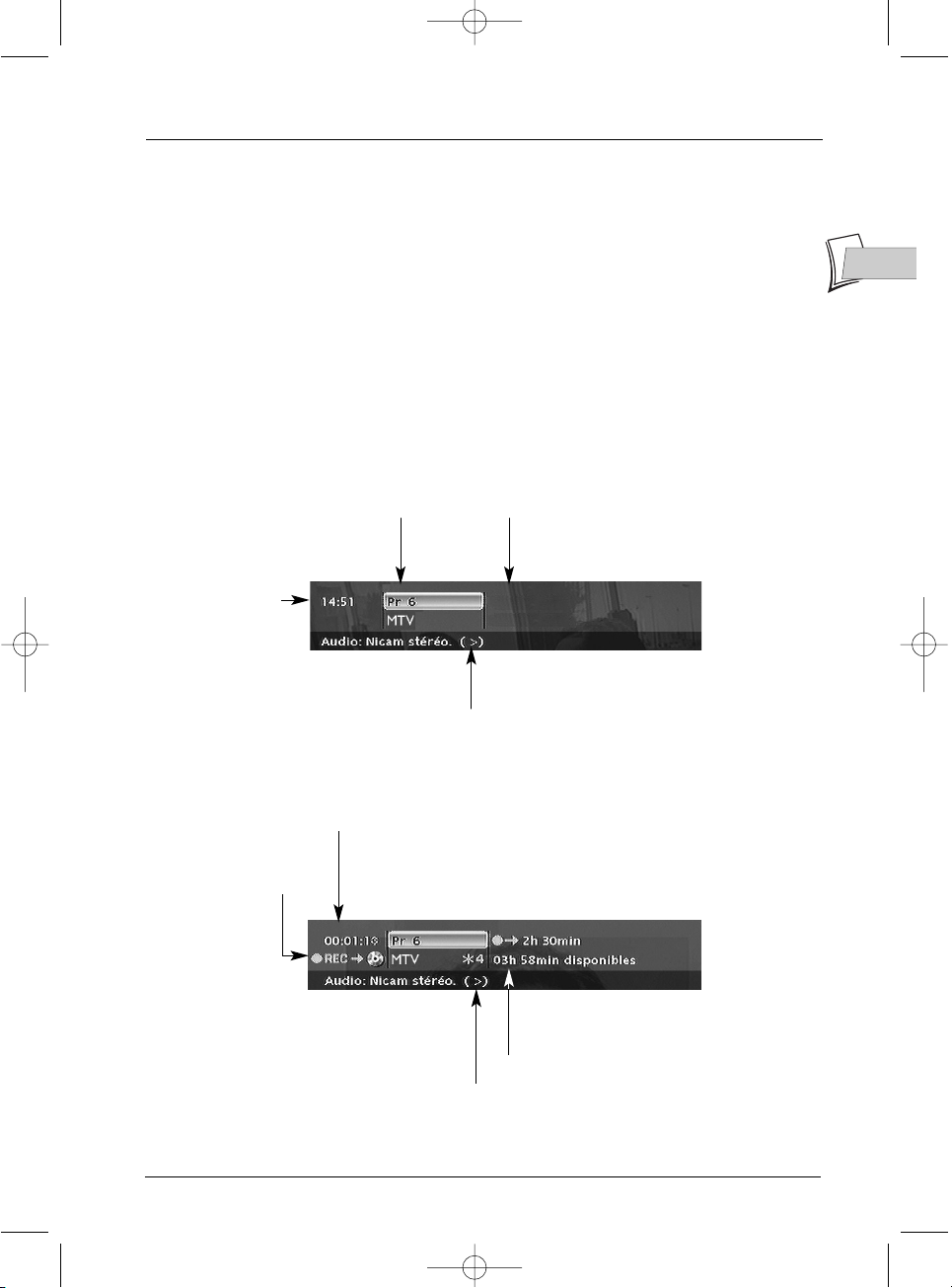

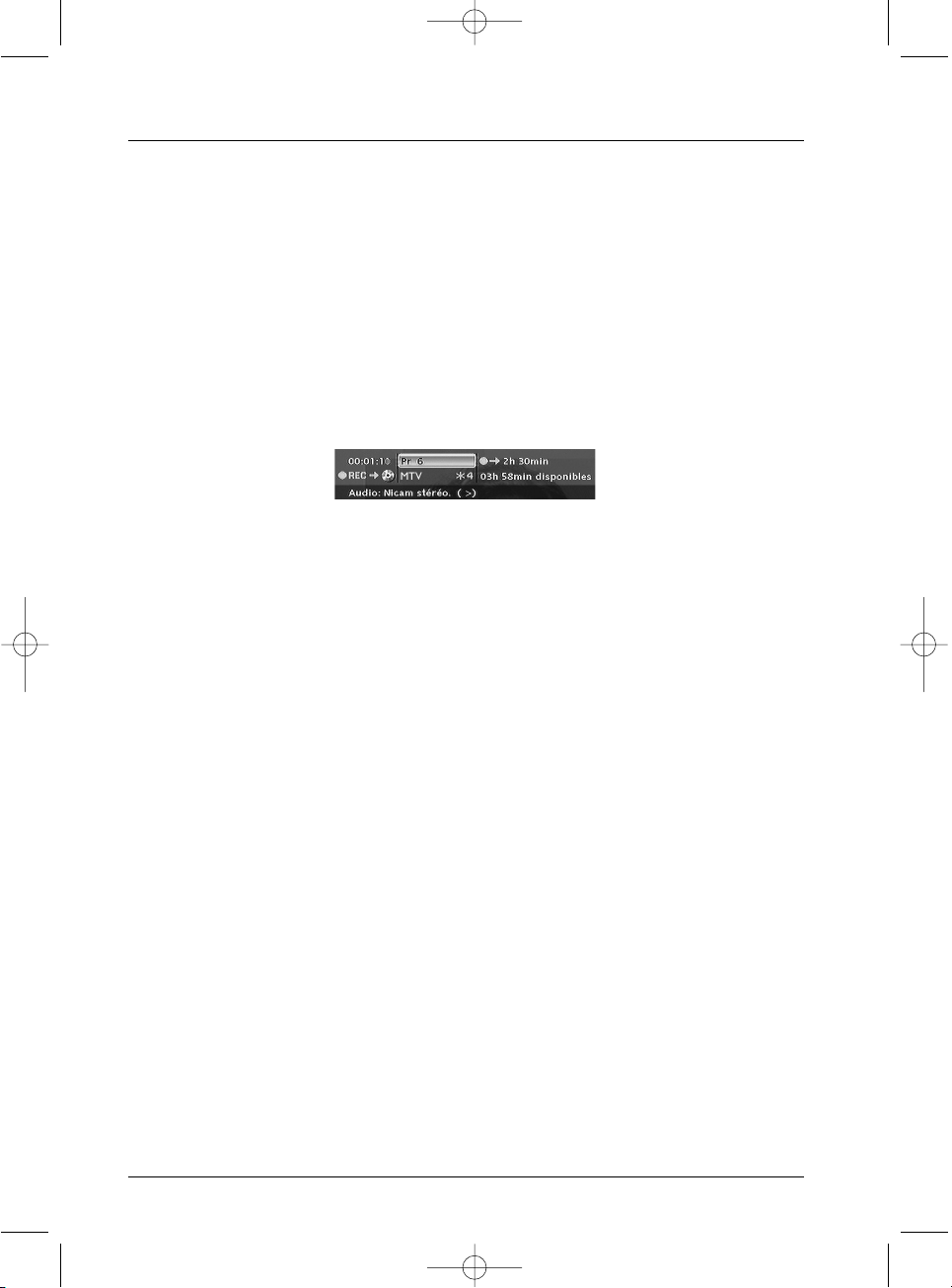

Bandeaux interactifs...................................41
En mode télévision (Principe)......................................41
Informations sur la chaîne TV regardée .............................41
Enregistrement de la chaîne regardée ...............................41
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 2
3
FR
FR
Sommaire

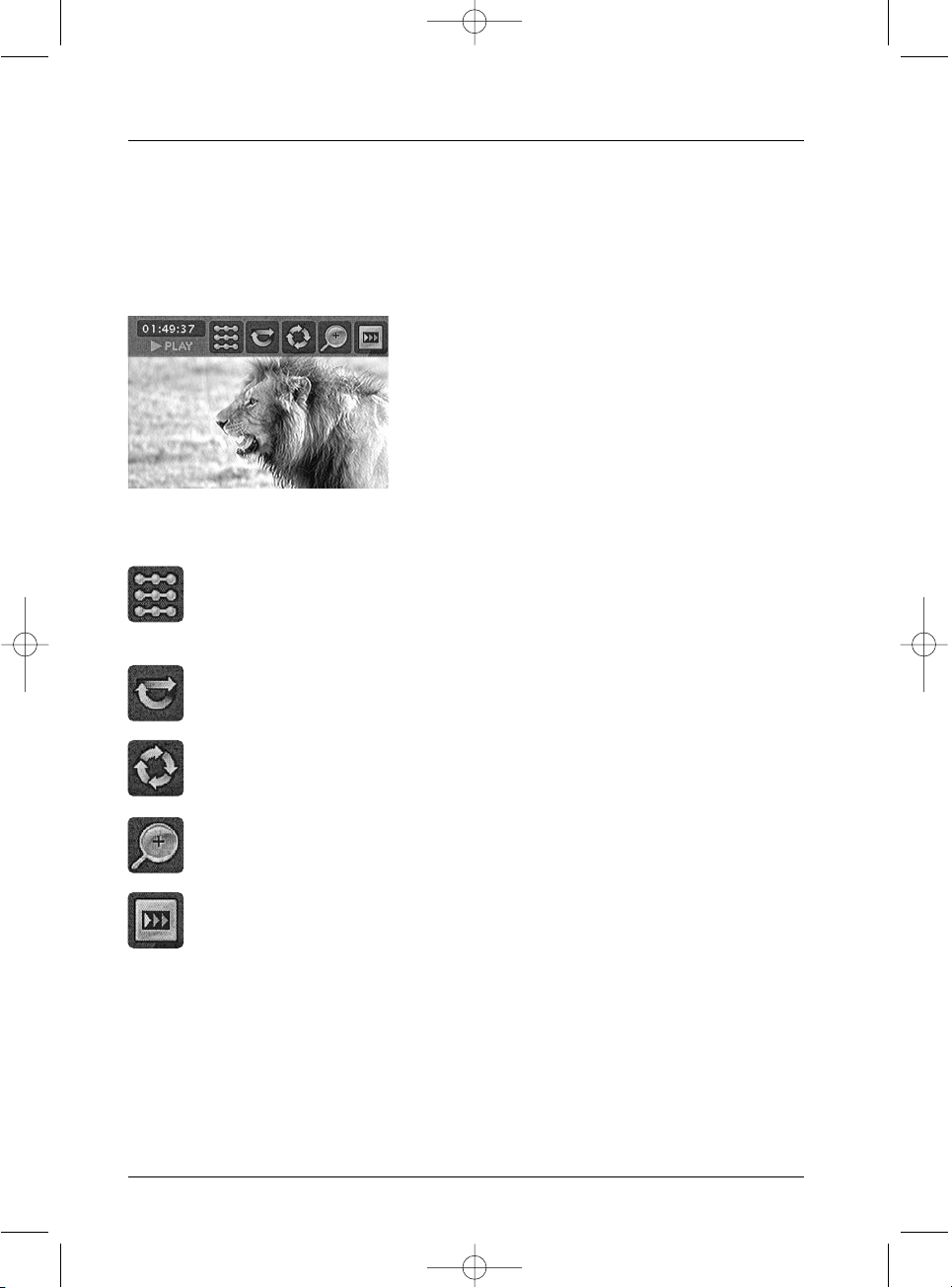

En mode lecteur de disques (Principe).......................42
Avec un disque DVD, Avec un disque CD audio,
Avec un disque VCD (Vidéo CD).........................................42

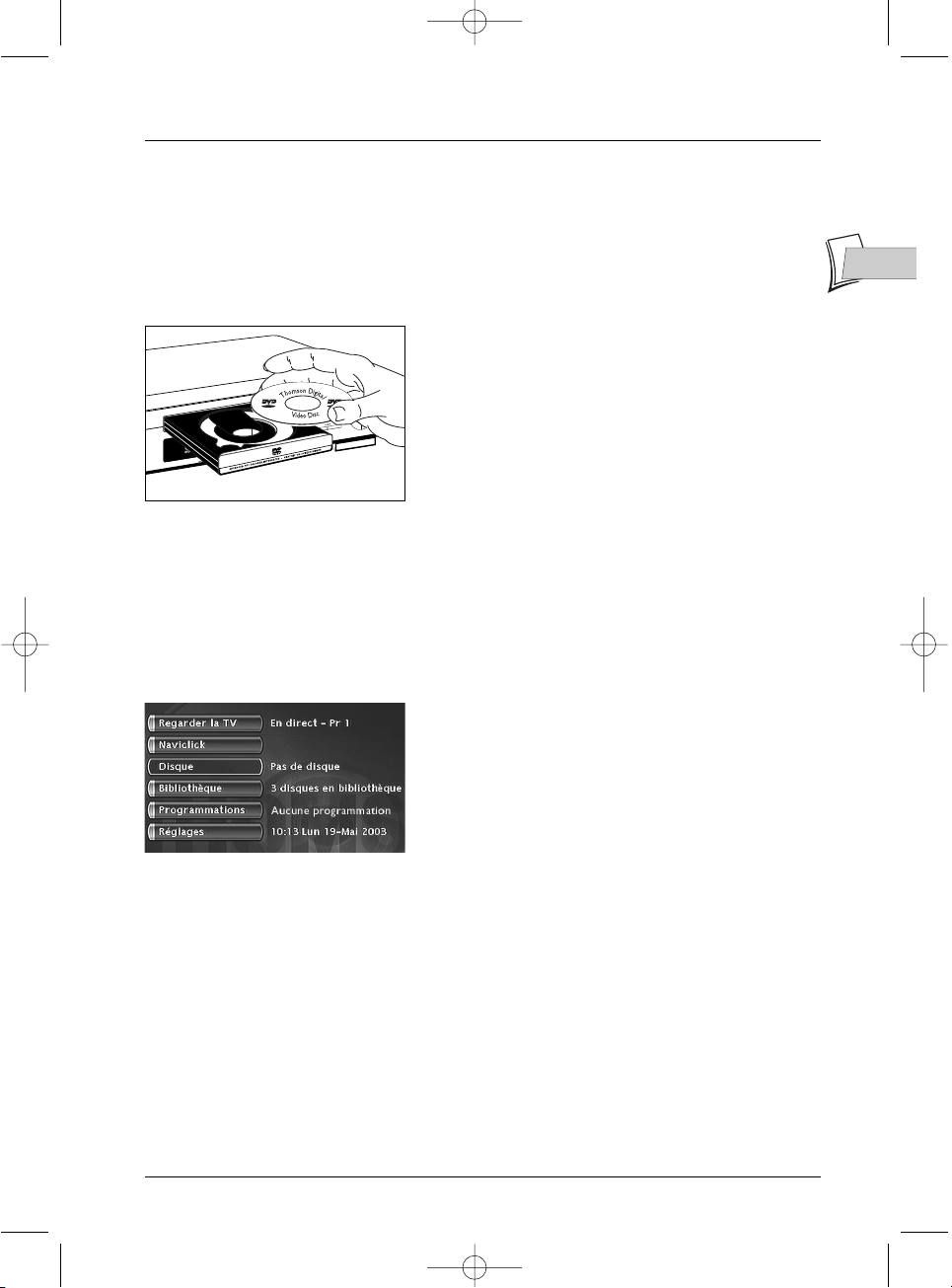

Charger et lire un disque...........................43
Fonctions de recherche ................................................43
Recherche rapide d’images ou d’une piste.........................43
Arrêt sur image et avance image par image......................43
Ralenti (en mode Arrêt sur image).....................................44
Saut de chapitre ou de piste ................................................44
Scene Again™........................................................................44
Advance .................................................................................44
Options de lecture ........................................................44
Agrandissement de l’image (zoom)......................................44
Titres,chapitres,temps écoulé, audio et sous-titres..............44

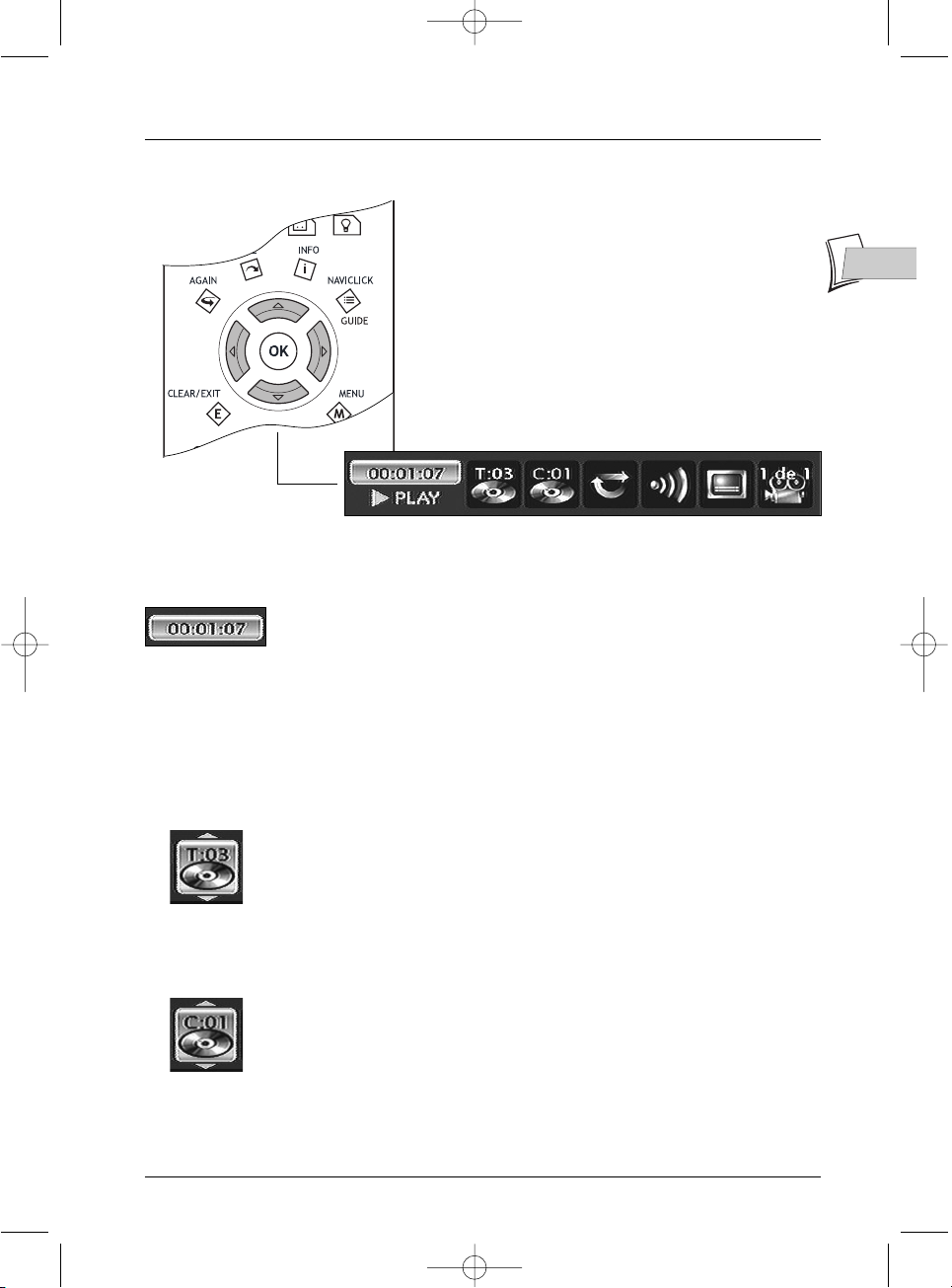

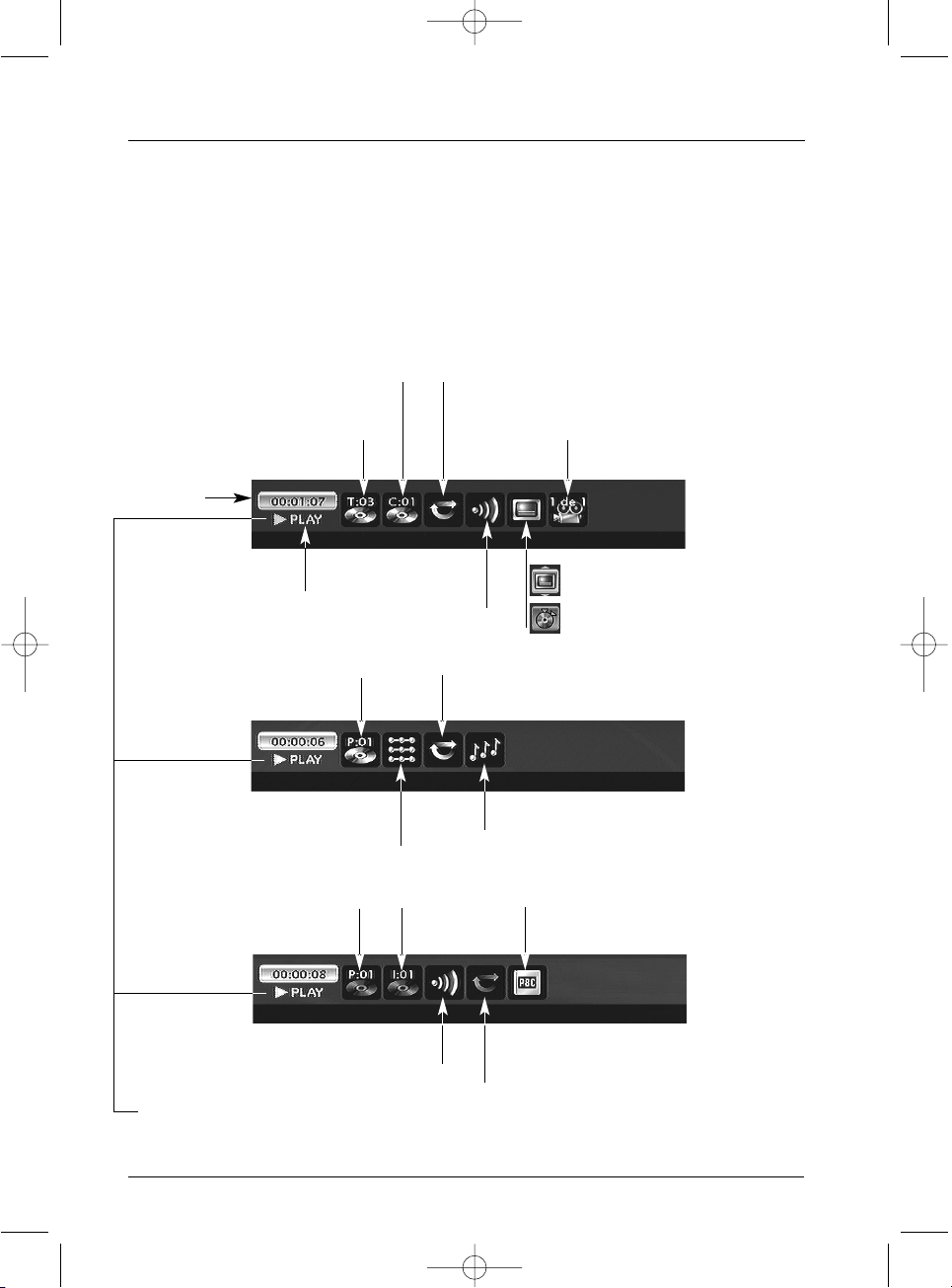

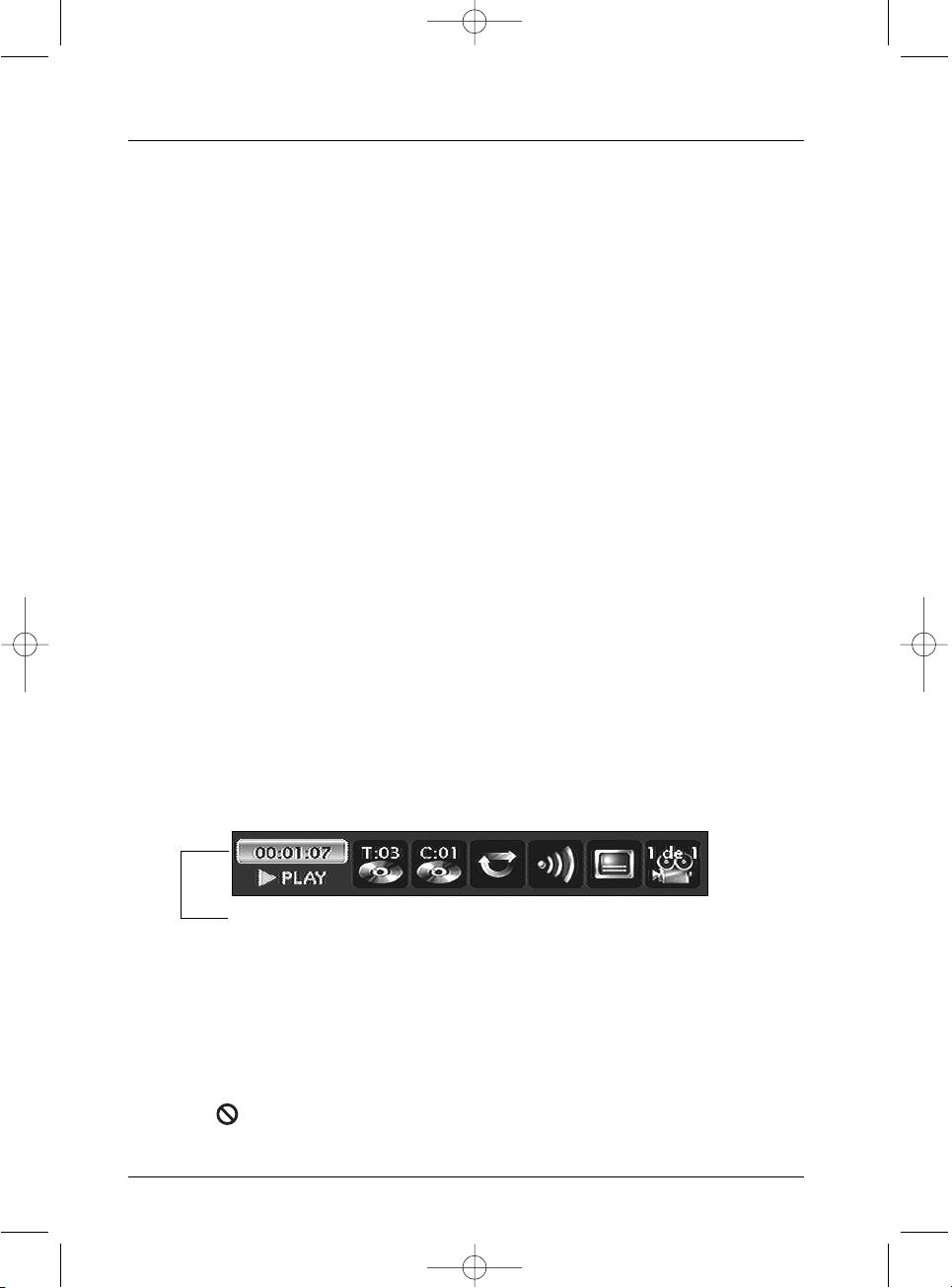

Lecture de disques - Affichage des bandeaux.............45
Compteur de temps .............................................................45
Titre ou Piste.........................................................................45
Chapitre.................................................................................45
Langues des sous-titres et des dialogues............................46
Mode de lecture des disques................................................46
Répétition entre 2 points A et B
Angle de prises de vues ........................................................47
PBC - Contrôle de Lecture..................................................47
Mode de lecture des CD Audio ...........................................47
IntroScan ...............................................................................47
Menu d’édition (Disque DVD+RW et disque dur DVR) ....47
Menu d’édition ......................................................................48
Insérer des signets de chapitre, Supprimer des signets de
chapitre, Masquer le chapitre, Créer une nouvelle image de
titre, Diviser un titre
Accès au menu d’édition......................................................48
Les fonctions du menu d'édition .........................................49
Insérer un signet de chapitre, Supprimer un signet de chapitre,
Masquer le chapitre,Afficher le chapitre, Nouvelle image
de titre, Diviser le titre
Lecture d’image et de son (JPEG,mp3, wma)............51
Fonctions Son........................................................................51
Fonctions Image....................................................................52
Changement d’image, Options de lecture, Répétition,
Rotation d’une image, Agrandissement d’une image (zoom),
Vitesse du diaporama
Lecture de fichiers DivX...............................................53
Lecture de fichiers DivX ......................................................53
Pour louer (acheter) des fichiers DivX
®
VOD....................53
À propos des fichiers DivX...................................................54
Les menus
Le menu Disque..........................................55
Lecture du disque..........................................................55
Menu des titres (DVD+R, DVD+RW)...........................55
Liste de lecture ...........................................55
Actions du disque ..........................................................56
Accéder aux fonctions Titre ......................57
Modifier le titre
Options du disque.......................................58
Lecture automatique....................................................58

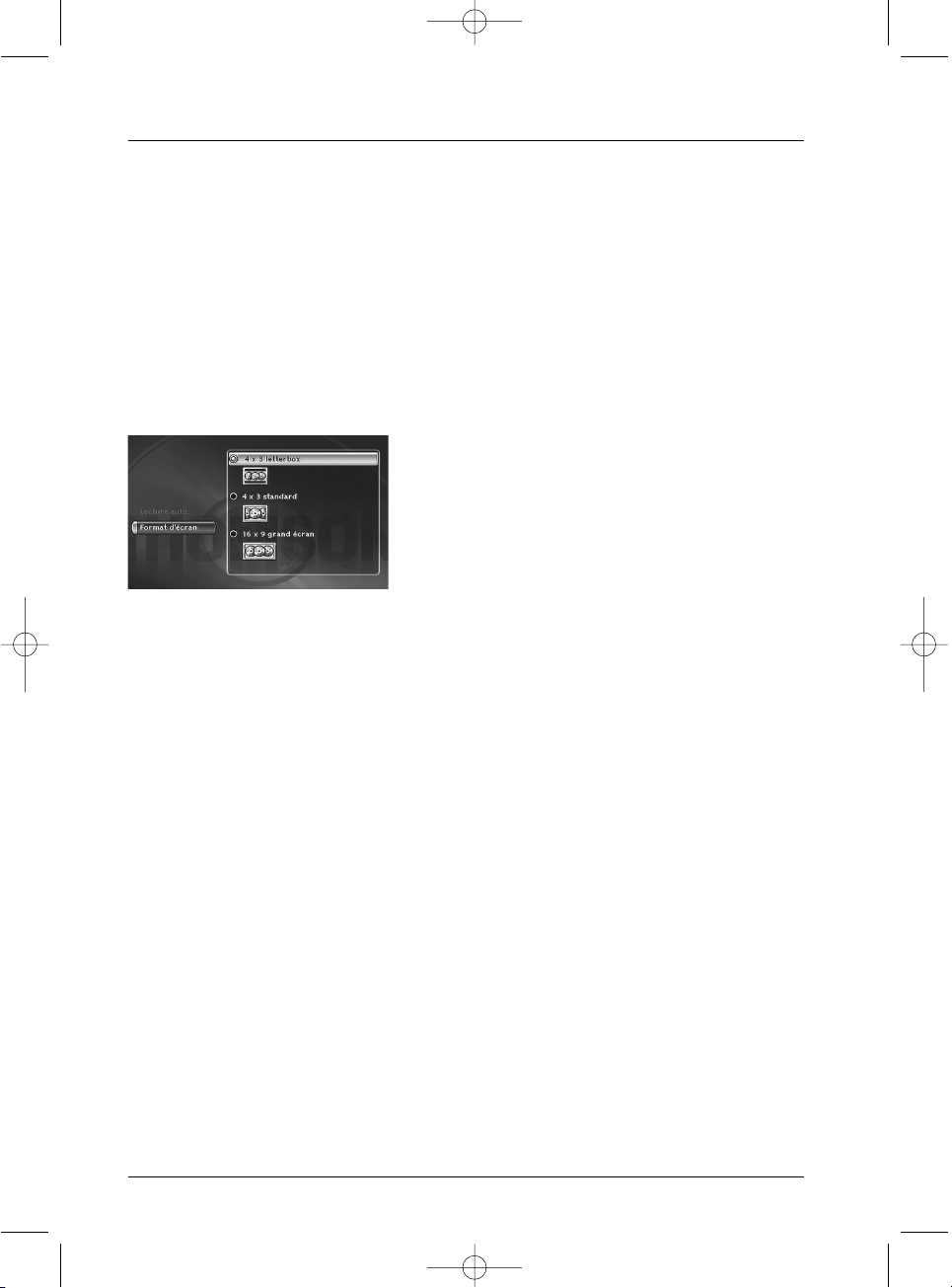

Format d’écran - (DVD / VCD) ....................................58
Menu Options d’enregistrement...............59
Durée tampon (durée mémoire TV)...........................59
Qualité par défaut.........................................................59
SmartRecord™..............................................................59
Marqueurs de chapitre..................................................59
VPS/PDC ........................................................................59
Choix des Langues (DVD)..........................60
Affichage (Langue des menus
de l’enregistreur DVD) .................................................60
Choisir la langue Audio des dialogues
des disques DVD............................................................60
A partir du menu de l’enregistreur DVD ...........................60
A partir du bandeau .............................................................60
Choisir la langue des Sous-titres des disques DVD....61
A partir du menu de l’enregistreur DVD ...........................61
A partir du bandeau .............................................................61
Choix des Sous-titres des DivX ...................................61

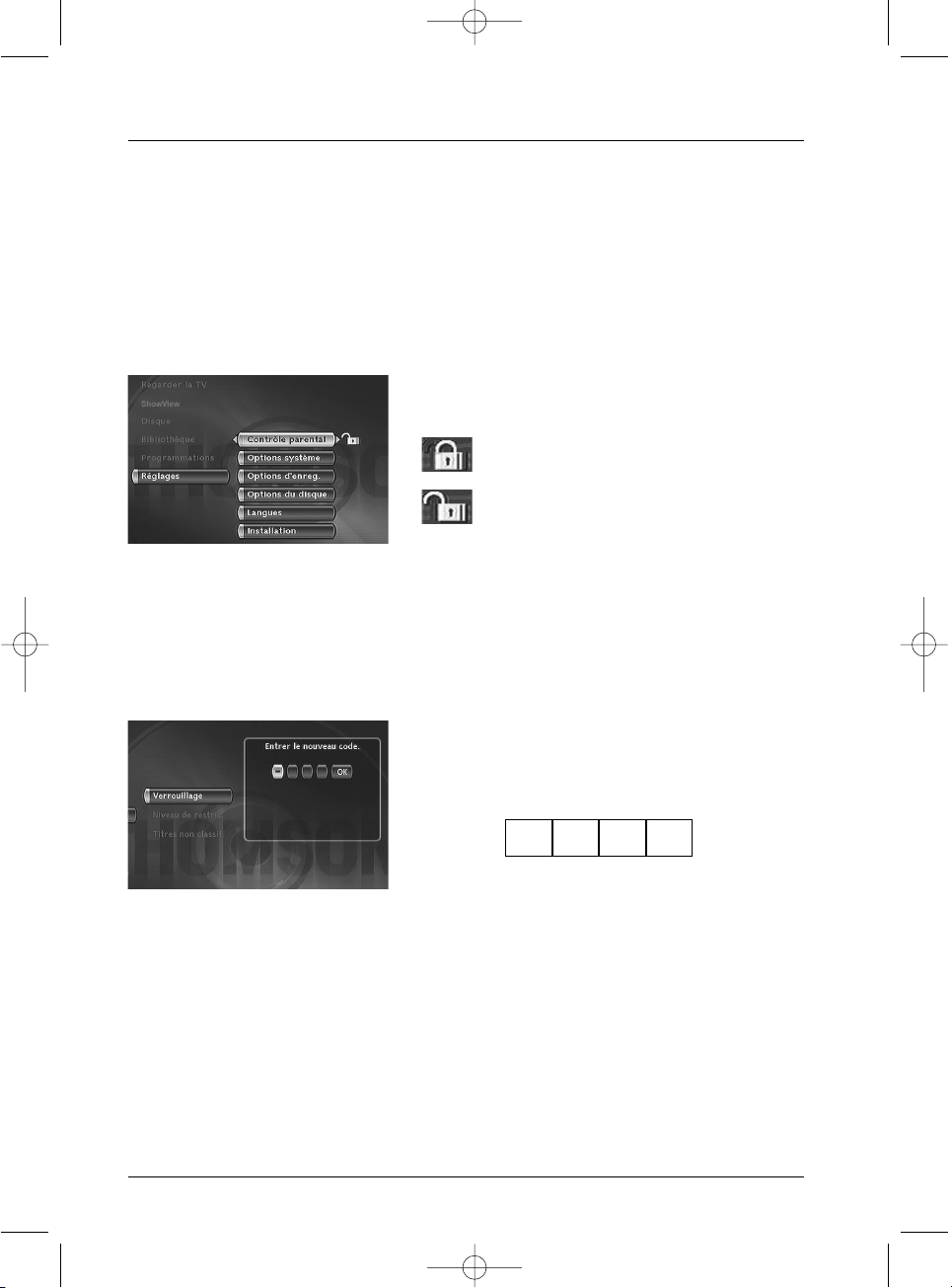

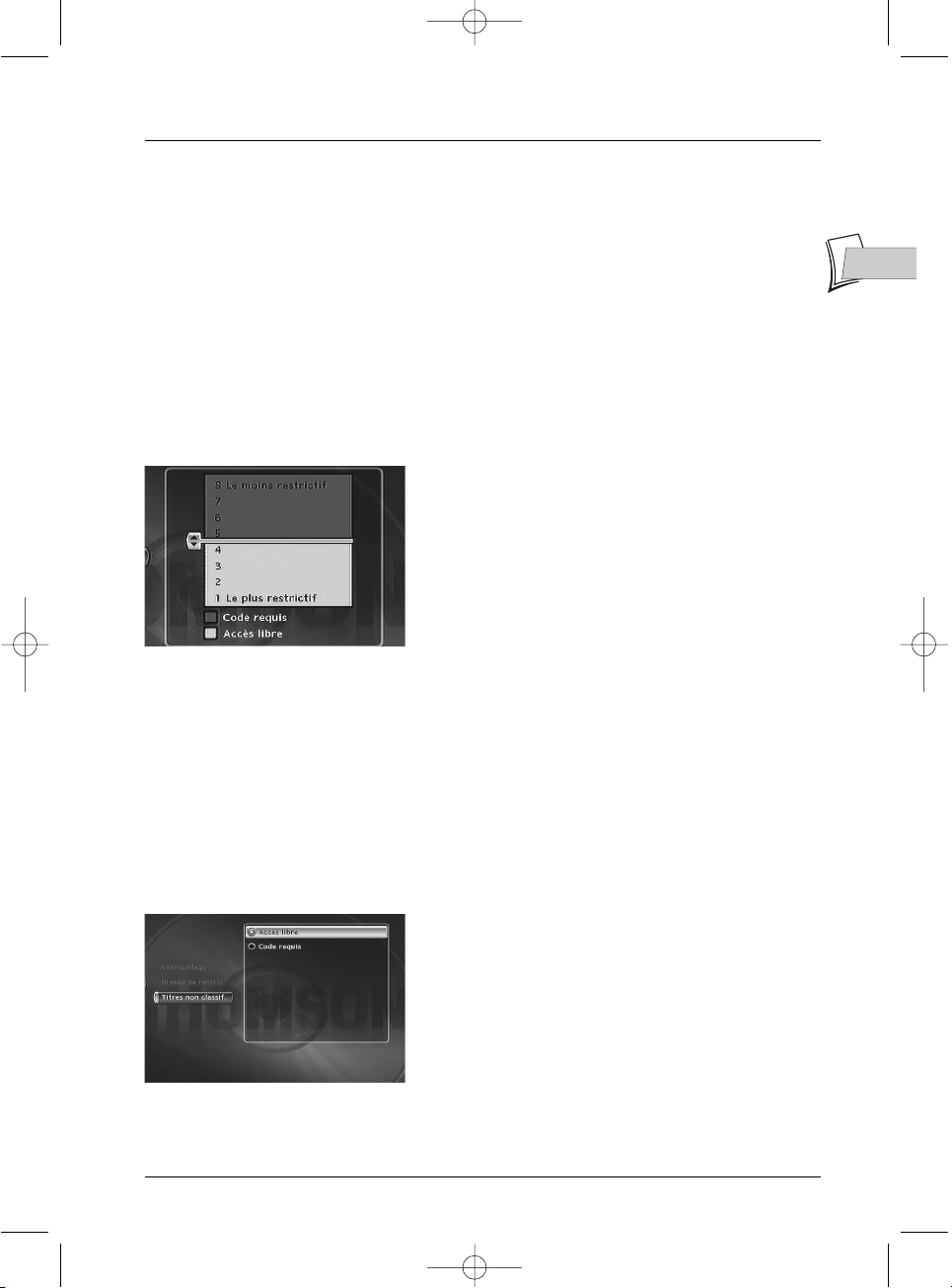

Contrôle parental..........................................................62
Verrouillage ...........................................................................62
Changement du code secret
Niveaux de restriction..........................................................63
Titres non classifiés...............................................................63

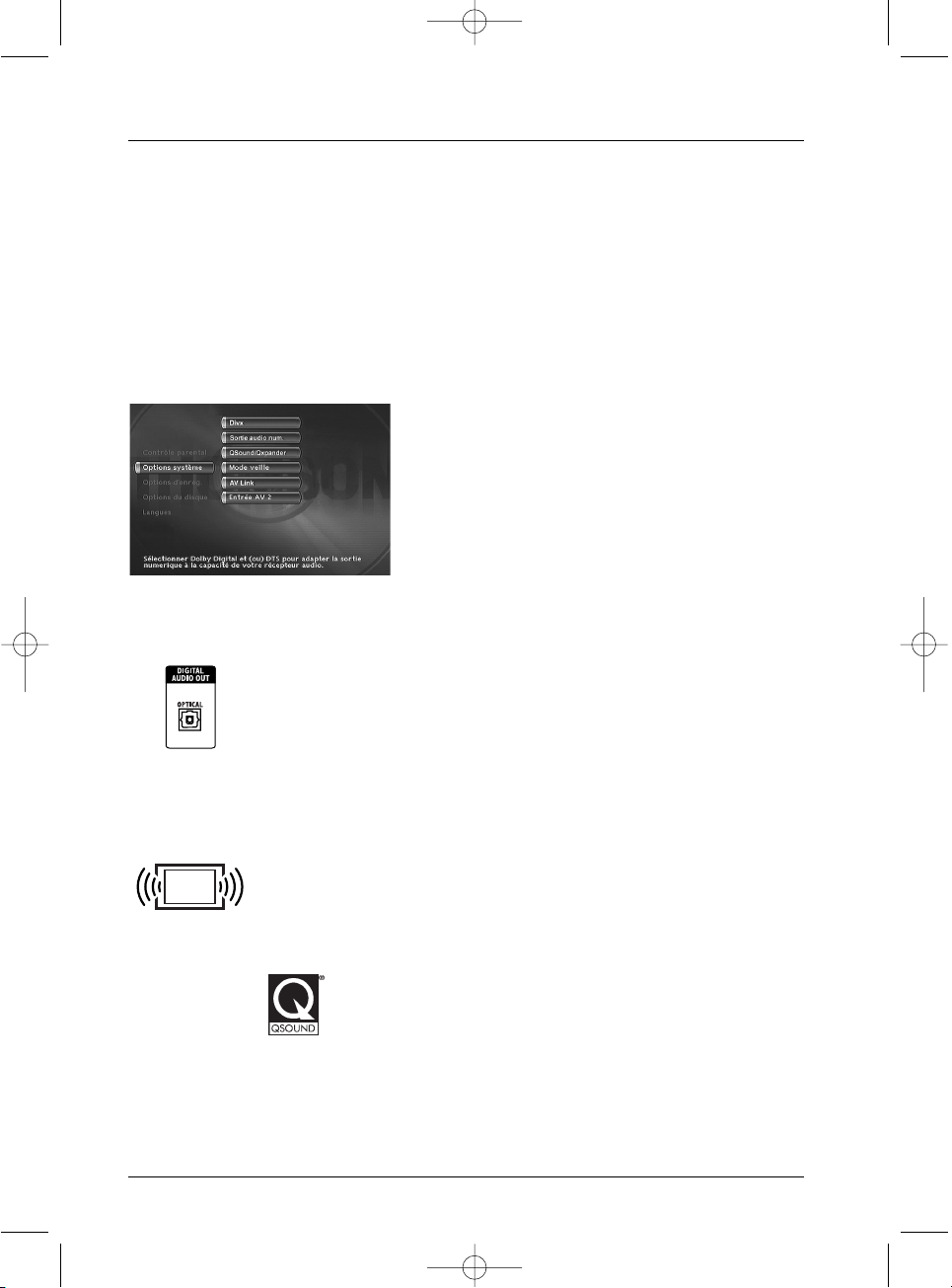

Options système............................................................64
DivX .......................................................................................64
Sortie numérique (audio) ....................................................64
QSound/Qxpander................................................................64
Mode veille.............................................................................65
AV link....................................................................................65
Entrée AV2.............................................................................65
Réglages Naviclick ......................................66
Heure de téléchargement............................................66
Choix de la chaîne NexTView......................................66
Mise à jour de Naviclick (via le Télétexte)..................66
Chaînes NexTView ...............................................................67
Chaînes et pages Télétexte (Naviclick)...............................67
Informations Complémentaires
Conseils et informations à propos
des disques (12 cm).......................................................68
Choix des disques CD-R / CD-RW ......................................68
Disques Vidéo CD (VCD) .....................................................68
Entretien des disques
Fichiers images et disques CD-R / CD-RW .......................69
Fichiers audio et disques CD-R / CD-RW...........................69
Fichiers DivX et disques CD-R / CD-RW............................69
Quels codecs votre lecteur peut-il lire ?
Guide de dépannage......................................................70
Si vous rencontrez des difficultés........................................70
Télécommande .....................................................................70
Télécommande, Problèmes d’image, Problèmes de son,
Problèmes de lecture, Problèmes d’enregistrement,
Autres problèmes de fonctionnement
Autres problèmes .................................................................73
Autres informations importantes .......................................74
Pour votre sécurité,Exclusion de garantie !,Condensation /
humidité / chaleur, Protection contre la copie de disques DVD,
A propos des piles
Télécommande - Code A-B..........................................75
Réglage de la télécommande sur le code B .......................75
Réglage de votre enregistreur DVD sur le code B.............75
Caractéristiques techniques.........................................75
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 3
4
1. Débranchez le cordon d’antenne de votre téléviseur et rebranchez-le sur la prise
ANTENNA-CABLE IN de votre enregistreur DVD.
2. À l’aide du cordon coaxial fourni, reliez la prise ANTENNA-CABLE OUT de
l’enregistreur DVD à la prise antenne
g du téléviseur.
3. À l’aide d’un cordon Péritel (Scart) non fourni, reliez la prise AV 1 (TV) de l’enregistreur
DVD à la prise Péritel (Scart) du téléviseur (AV 1, EXT 1, AUX 1 selon les marques).
4. À l’aide du cordon secteur, raccordez votre enregistreur DVD à une prise secteur en
branchant d’abord le cordon à l’arrière de l’enregistreur DVD.
Note : le raccordement avec un récepteur satellite ou câble est détaillé en page 14.
Raccordements de base
Votre enregistreur DVD dispose de nombreuses possibilités de raccordements qui lui permettent
de s’intégrer dans une installation comprenant plusieurs appareils.Nous vous recommandons de
vous conformer aux branchements de cette page, et de procéder ensuite aux réglages des pages
suivantes. Ce n’est qu’après avoir procédé à l’installation des chaînes expliquée dans les pages
suivantes que vous pourrez connecter définitivement tous les appareils entre eux, en suivant les
explications des pages 14 à 18.
Téléviseur
Enregistreur DVD
220 - 240 V
50 - 60 Hz
Royaume-Uni
Irlande
Europe
Continentale
Cordon
Péritel (Scart)
Cordon
coaxial
1
2
3
4
Connexions et Réglages
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 4
Mise en service de la télécommande
Mise en place des piles
Comment utiliser correctement la télécommande ?
Lorsque vous utilisez la télécommande, dirigez-la vers l’appareil que vous souhaitez commander
(enregistreur DVD, téléviseur ou récepteur satellite).Assurez-vous qu’il n’y ait pas d’obstacle
entre la télécommande et l’appareil que vous commandez sinon le signal infrarouge transmettant
les ordres de la télécommande sera bloqué. Pour commander votre enregistreur DVD, assurezvous que la télécommande est en mode DVD en appuyant une fois sur la touche DVD avant
d’utiliser d’autres touches.
Mise en service de l’enregistreur DVD
Allumez votre enregistreur DVD et votre téléviseur
1. Allumez votre téléviseur.
2. Placez la télécommande de votre enregistreur DVD
en mode DVD en appuyant une fois sur la touche
DVD .
3. Allumez votre enregistreur DVD en appuyant sur la
touche ON/STANDBY située en façade de celui-ci.
4. Lors de la première mise en marche, votre
enregistreur DVD vous propose de choisir une langue
préférentielle pour les différents affichages grâce à un
menu qui apparaît sur l’écran du téléviseur. Si ce
menu n’est pas présent, sélectionnez sur le téléviseur
la prise AV à laquelle vous avez raccordé votre
enregistreur DVD.
Note : les menus du lecteur ainsi que les dialogues et les
sous-titres des disques DVD vous seront toujours présentés
dans la langue choisie si elle est disponible sur les disques
visionnés.
5. Choisissez la langue à l’aide des touches ▲, ▼ de la
télécommande puis confirmez avec OK.
Note : les touches ▲▼.
Continuez en page suivante …
5
FR
FR
Connexions et Réglages
English Select a display language
Sélectionner une langue d’affichage
Wählen Sie eine Anzeigesprache
Selezionare una lingua da visualizzare
Seleccione un idioma para la pantalla
Välj spräk för visning
Deutsch
Italiano
Español
Svenska
Français
123
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 5
6
Connexions et Réglages
6. Sélectionnez votre pays de résidence avec les touches
▲ ou ▼ et appuyez sur OK.
Note : les flèches indiquent que d’autres pays sont proposés.
Pour rechercher votre pays, utilisez les touches ▲ ▼ de votre
télécommande.
7. Dans l’écran qui apparaît, la ligne Automatique est
déjà sélectionnée.Appuyez sur
OK.
8. Si vous avez raccordé vos appareils comme indiqué en
page 4, vérifiez que
Antenne-Câble a bien
l’affectation
Antenne-Câble, sinon changez-la avec
la touche B de la télécommande. Pour les autres
prises (AV2,AV3,AV4) laissez l’affectation Rien et
continuez à l’étape 9.
Note : autres réglages des prises (réglez avec les touches
▲ ▼ /C B).
La prise AV2-SAT-CABL est prévue pour le branchement
d’un récepteur satellite ou câble. L’installation avec un récepteur
satellite ou un terminal câble est expliquée en page 8.
AV3-façade et AV4 correspondent aux prises d’entrée (IN
ou INPUT) pour le branchement d’un appareil délivrant des
signaux Vidéo Composite (CVBS) ou S-Vidéo.
Le réglage Autre est pour le raccordement d’un autre
appareil (magnétoscope…).
Rien : Si aucun appareil n’est connecté à la prise concernée.
9. Sélectionnez ensuite la ligne Valider avec la touche
▼, et appuyez sur OK.
10. Une fenêtre d’installation apparaît. Un curseur
visualise la progression de l’installation des chaînes.
Attendez un long moment. Lorsque toutes les chaînes
que vous pouvez capter dans votre région sont
mémorisées, 100 % est indiqué.Le nombre de
chaînes installées est indiqué par XX chaînes
trouvées.Appuyez sur
OK.
Continuez en page suivante …
Installation automatique des chaînes
Dans chaque région la diffusion des chaînes se fait sur des canaux TV différents.Votre enregistreur
DVD ne peut pas être préréglé en usine pour recevoir les chaînes de votre région.Vous devrez
installer les chaînes en suivant la procédure automatique recommandée ci-dessous.
Sélectionner le pays de
résidence.
Sélectionner une méthode
d’installation de l’enregistreur.
Recommandation :Automatique
France
Automatique
Manuel
Allemagne
Hongrie
Votre enregistreur DVD est équipé de la fonction AV Link. Cette fonction simplifie la procédure
d’installation des chaînes en les téléchargeant à partir d’un téléviseur AV Link ou similaire (Easy Link, Smart
Link, Megalogic, etc...), et déjà installées. Les chaînes ainsi téléchargées conservent les mêmes
caractéristiques que celles de votre téléviseur (même numéro, nom, etc). La fonction de téléchargement AV
Link de votre enregistreur DVD est activée (réglage usine). À la première mise en marche, si le téléviseur est
allumé, votre enregistreur DVD téléchargera les chaînes à partir de celles déjà installées dans votre téléviseur.
Si vous voulez désactiver cette fonction, reportez-vous à la page 65.
Antenne-Câble Antenne-Câble
AV1-TV TV
AV2-SAT-CABL Rien
AV3-Façade Rien
AV4 Rien
Valider
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 6
7
FR
FR
Connexions et Réglages
Classement des chaînes
11. Une fenêtre pour le classement des chaînes apparaît avec les images de la chaîne
sélectionnée.
La recherche automatique des chaînes a attribué des numéros de chaîne dans un ordre pré-établi.
Ces numéros peuvent ne pas correspondre aux numéros que vous auriez choisis. Dans ce cas,
suivez les instructions en bas de l’écran pour changer ces numéros. Pour vous aider à identifier
les chaînes, munissez-vous d’un magazine des programmes de télévision.
Note : Indications pour le classement des chaînes :
Déplacer : touche OK (puis touches C, B, ▼ ou ▲ jusqu’à la
position désirée (n° de Pr à gauche de la liste puis OK :
permutation des 2 chaînes).
Supprimer : touche
EXIT.

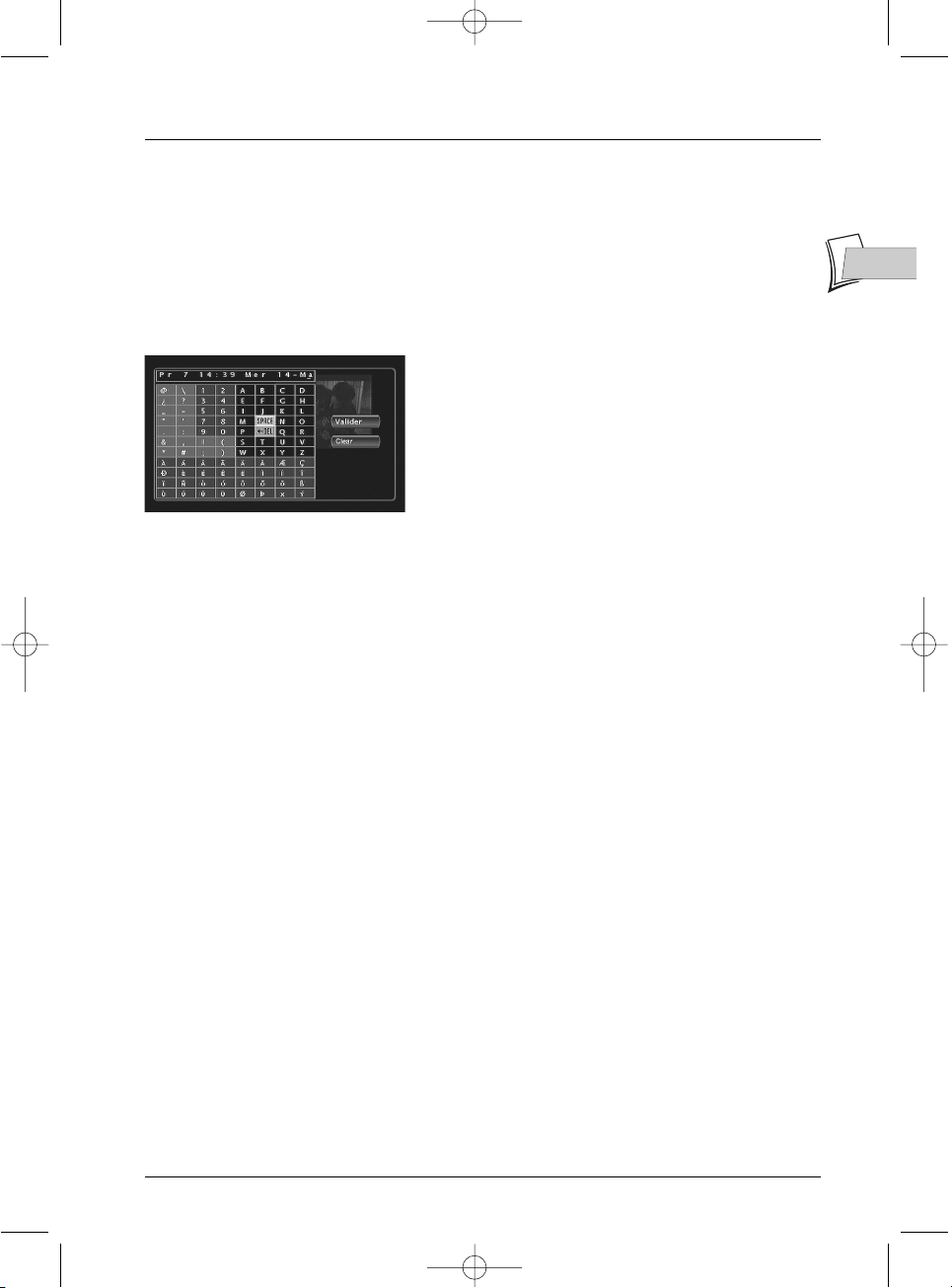

Renommer : touche
INFO puis dans la grille, touches C, B, ▼
ou ▲ pour choisir un nom lettre par lettre dans la liste. Valider
avec OK.
Réglage décodeur : touche
AV (indique que les images de la
chaîne sélectionnée seront décryptées par un décodeur, de type
CANAL
+
, branché sur la prise AV 2. Le symbole d’un décodeur
affiché à côté du nom de la chaîne confirme le réglage).
12. Lorsque vous êtes satisfait du classement, appuyez sur la touche STOP.
13. Votre enregistreur DVD dispose de la fonction de mise à l’heure (et de la date) automatique.
En général vous n’avez donc pas à vous en occuper. Si les informations d’heure et de date sont
correctes, sélectionnez Valider en appuyant plusieurs fois sur
OK. Un message apparaît. Il
vous indique que l’installation des chaînes est terminée.Appuyez sur

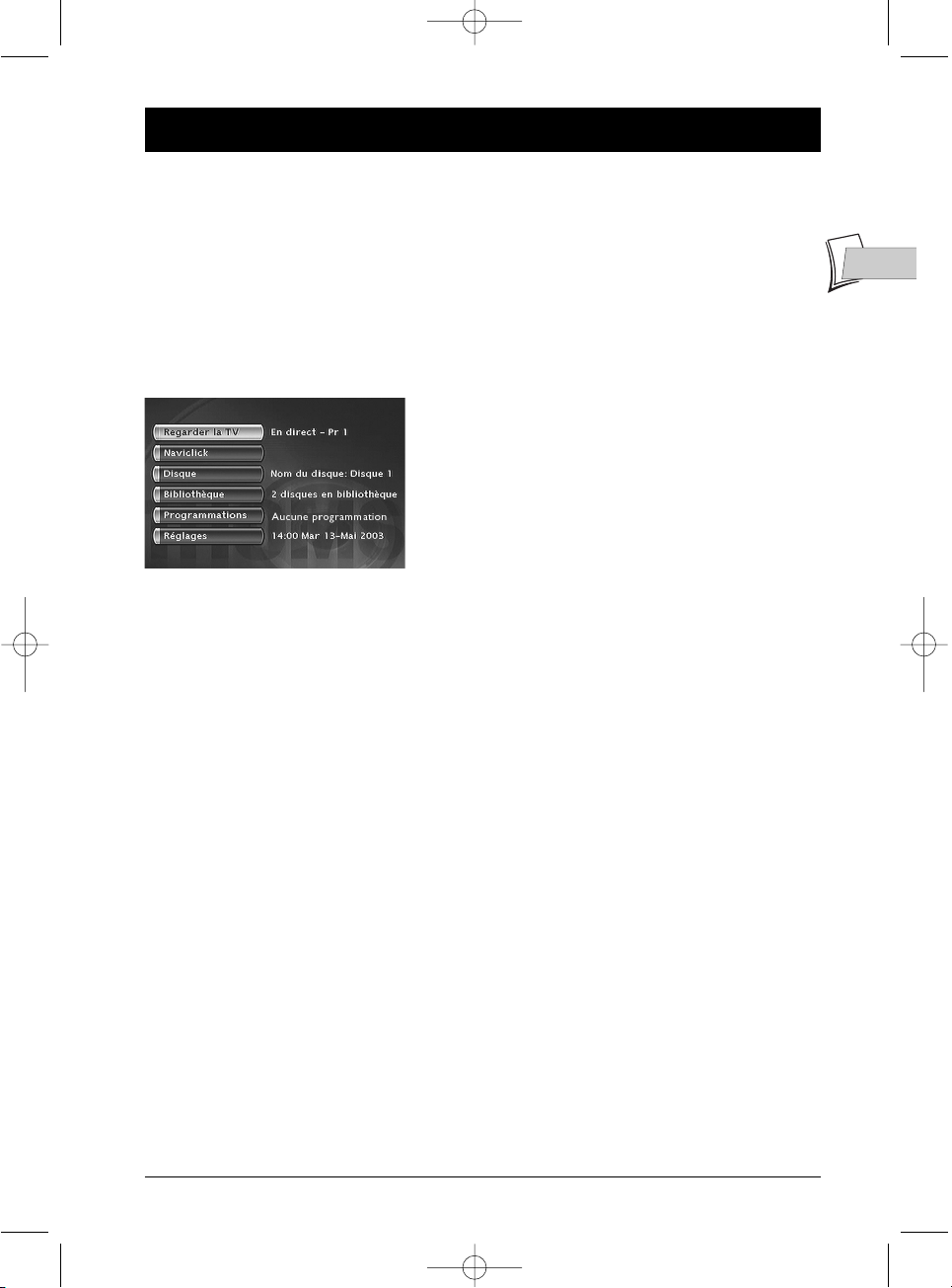

OK. Le Menu Principal de
votre enregistreur DVD apparaît.
Réglage de l’horloge
Horloge Auto : Si les informations d’heure et de date ne sont pas correctes, procédez aux
réglages de l’horloge ci-dessous puis, vérifiez que la fonction de mise à l’heure automatique soit
activée. La mise à l’heure de l’enregistreur DVD est importante pour un fonctionnement correct
de vos programmations d’enregistrement.
1. Sélectionnez Année.Tapez les 4 chiffres de l’année
(tapez 2
, 0,0, 5 pour 2005).
2. Tapez ensuite les 4 chiffres de la date
(tapez 1
, 5,0, 5 pour le 15 Mai).
3. Tapez ensuite les 4 chiffres de l’heure
(tapez 1
, 1,0, 6 pour 11h06). Appuyez sur B pour
afficher Oui pour l’horloge auto.
4. Appuyez ensuite deux fois sur OK. Le menu principal
apparaît à nouveau. L’installation des chaînes est terminée.
Note : vous pouvez dès à présent utiliser votre enregistreur DVD et profiter de ses nombreuses fonctions. Si
vous souhaitez raccorder un récepteur satellite à votre enregistreur DVD, reportez-vous à la page 14 pour le
branchement recommandé.Vous pouvez aussi compléter votre installation en procédant aux réglages
proposés dans le menu Options système (reportez-vous en pages 64-65). Ces réglages dépendent des
autres appareils que vous serez susceptible de brancher sur votre enregistreur DVD.
Si vous souhaitez recommencer l’installation automatique des chaînes, vous devrez sélectionner Installation
guidée du menu Installation (dans le menu Réglages).
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 7
8
Connexions et Réglages
Enregistreur DVD
Récepteur satellite
Cellule du contrôleur IR
Ajustement de la cellule G-LINK CABLE
La cellule du contrôleur IR (transmetteur infrarouge) doit être positionnée en face de la cellule
réceptrice du récepteur satellite.Vous pouvez localiser la cellule réceptrice du récepteur satellite
en approchant sa télécommande au plus près de la façade et en essayant de changer de chaîne.
Déplacez la télécommande d’un centimètre et essayez de nouveau. Lorsque la chaîne du
récepteur satellite changera, repérez l’endroit sur la façade. Installez ensuite la cellule du
contrôleur IR comme illustré sur le schéma ci-dessous, en face de la cellule du récepteur satellite
(à 1 ou 2 cm). Éventuellement, utilisez l’adhésif fourni pour fixer la cellule.
Ajouter un récepteur satellite ou câble
Votre enregistreur DVD est prévu pour commander un récepteur satellite ou câble ce qui vous
permettra de programmer des enregistrements de programmes satellites en ne programmant que
votre enregistreur DVD. Dans ce cas, ce dernier devra être branché sur les prises AV2 et IR
SAT/CABL de l’enregistreur DVD. Procédez aux branchements des cordons 5 (non fourni) et 6
(G-LINK CABLE fourni) détaillés ci-dessous.
Note : en gris : branchements déjà effectués (raccordements de la page 4),
en noir : nouveaux branchements.
Téléviseur
5
6
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 8
9
FR
FR
Connexions et Réglages
Réglages de configuration récepteur/enregistreur
1. Allumez votre téléviseur, votre enregistreur DVD puis votre récepteur satellite ou câble.
2. Placez le récepteur sur la chaîne 002.
Avec la télécommande de votre enregistreur DVD procédez aux réglages suivants :
3. Si le Menu Principal n’est pas affiché, appuyez sur la touche MENU de la télécommande.
4. Sélectionnez la ligne Réglages avec les touches ▲ ou ▼, et validez avec OK.
5. Sélectionnez la ligne Installation avec les touches ▲ ou ▼, et validez avec OK.
La ligne Installation guidée est déjà sélectionnée.Appuyez sur
OK.
6. Choisissez une langue d’affichage pour les écrans suivants.
7. Sélectionnez votre pays de résidence avec les touches ▲ ou ▼, et appuyez sur OK.
La ligne Automatique est déjà sélectionnée, appuyez sur
OK.
L’écran qui apparaît est un écran de réglage pour l’affectation des prises d’entrées.
8. Si vous avez raccordé vos appareils comme indiqué en page 8, vérifiez que AV2-SAT-CABL
a bien l’affectation Récepteur satellite, ou Récepteur du câble sinon changez-la avec B.
Note : Récepteur du câble ou Récepteur satellite :
pour une connexion avec un récepteur satellite ou terminal
câble sur la prise AV2 de votre enregistreur DVD (connexion
de la page 8). Les autres réglages sont expliqués en page 6.
9. Sélectionnez ensuite la ligne Valider et appuyez sur OK.
Note : une fenêtre d’installation apparaît. Un curseur visualise
la progression de l’installation des chaînes. Lorsque toutes les
chaînes que vous pouvez capter dans votre région sont
mémorisées, 100 % est indiqué.
Appuyez sur OK.
A partir d’ici suivez les indications et instructions qui apparaîtront à l’écran dans
différentes fenêtres. Reportez-vous aux précisions ci-après en cas de besoin.
Antenne-Câble Antenne-Câble
AV1-TV TV
AV2-SAT-CABL Récepteur satellite
AV3-Façade Rien
AV4 Rien
Valider
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 9
10
Connexions et Réglages
10.Désactivation de la programmation du
récepteur satellite ou câble -
Oui est
sélectionné pour désactiver le programmateur. Dans ce
cas toutes vos programmations d’enregistrements de
programmes satellite devront se faire avec votre
récepteur satellite ou câble (c’est le réglage
recommandé). Laissez Oui sélectionné et appuyez sur
OK.
11. Branchement du contrôleur IR - Reportez-vous au schéma de la page 8, suivez les
indications à l’écran et appuyez sur
OK.
12. Entrez le code du récepteur - Tapez à présent
le numéro de code satellite de votre récepteur
(reportez-vous au tableau en page suivante), puis
validez avec
OK. Si la marque ou le modèle de votre
récepteur satellite ou câble n’y figure pas, essayez
d’autres numéros de la liste proposée. En cas d’échec,
contactez votre revendeur.
Note :Votre enregistreur DVD vous demande d’afficher la chaîne 2 sur le récepteur satellite. Cependant, avec
certains récepteurs, il est préférable d’afficher la chaîne 0, 02 ou 002.
13. Commencez le test en appuyant sur OK - L’enregistreur DVD transmet par la cellule
du contrôleur infrarouge un signal à votre récepteur satellite. Un menu de confirmation
apparaît en même temps que le récepteur satellite se positionne sur la chaîne 12 (vérifiez que
le numéro 12 de la chaîne apparaît sur l’afficheur du récepteur satellite, parfois de façon
fugitive, et même si aucune image n’est visible sur l’écran du téléviseur).
Si le récepteur satellite n’est pas sur la chaîne 12, sélectionnez Non avec les touches C ou B
et appuyez sur
OK.
Votre enregistreur DVD transmet une nouvelle
commande au récepteur satellite (en fonction de la
marque de votre récepteur satellite, plusieurs essais sont
possibles).
Si le récepteur satellite passe sur la chaîne 12,
sélectionnez Oui avec les touches C ou B et appuyez
sur
OK. En cas d’échec, répétez les réglages à partir de
l’étape
11, mais en positionnant le récepteur satellite sur
la chaîne 0, 02 ou 002 au lieu de 2.
Une fenêtre pour le classement des chaînes apparaît. Les images de la chaîne sélectionnée sont
en arrière-plan.Reportez-vous à la page 7 pour procéder au classement de chaînes mémorisées
ou procédez à la mise à l’heure de votre enregistreur DVD si nécessaire.
Votre enregistreur DVD est maintenant prêt à commander votre récepteur satellite
pour vos programmations d’enregistrements.
Continuerez-vous à utiliser le
programmateur de votre
récepteur satellite ou câble?
Le numéro de votre récepteur
câble ou satellite (disponible dans
le manuel d’utilisation) est :
04
Oui
Non
La chaîne est-elle passée à 12 ?
Type 4 - Code 009
Essai 01 sur 03. Plusieurs
tests peuvent être nécessaires.
Oui
Non
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 10
11
FR
FR
Connexions et Réglages
Liste des codes récepteurs satellites et câbles
La liste des codes vous est proposée à titre indicatif. Les codes indiqués sont en général ceux qui
sont reconnus par les récepteurs des marques citées. Ils peuvent cependant ne pas correspondre
à l’appareil que vous possédez pour les modèles les plus anciens ou les plus récents. Dans ce cas
prenez conseil auprès de votre revendeur.
Codes récepteurs satellites
Codes récepteurs câbles
AKAÏ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
ALBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01, 13
ALDES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02
ALLSAT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04
AMSTRAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03
ARMSTRONG . . . . . . . . . . . . . . . . . . . . . . . . . . 06
BEST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07
B.TELECOM. . . . . . . . . . . . . . . . . . . . . . . . . 13, 08
BUSH . . . . . . . . . . . . . . . . . . . . . . . . . . . 19, 01, 09
CANAL SATELLITE . . . . . . . . . . . . . . 20 (49, 50)
CAMBRIDGE. . . . . . . . . . . . . . . . . . . . . . . . 11, 13
CHANNEL MASTER . . . . . . . . . . . . . . . . . . . . . 11
CHAPARRAL. . . . . . . . . . . . . . . . . . . . . . . . . . . 18
CITIVISION . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
CITYCOM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
COLUMBUS. . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
CONNEXIONS . . . . . . . . . . . . . . . . . . . . . . . . . 14
DISKEXPRESS . . . . . . . . . . . . . . . . . . . . . . . . . . 07
DNT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
DRAKE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
EXATOR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
FERGUSON . . . . . . . . . . . . . . . . . . . . . . . . . . 12
FINLUX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
FUBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35, 37
GOODMANS . . . . . . . . . . . . . . . . . . . . . . . . . . 19
GRUNDIG . . . . . . . . . . . . . . . . . . . . . . . . . . 19-21
HIRSCHMANN . . . . . . . . . . . . . . . . . . . . . . . . . 22
HITACHI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
JOHANSSON . . . . . . . . . . . . . . . . . . . . . . . . . . 25
JVC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19, 08
KATHREIN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
MANHATTAN . . . . . . . . . . . . . . . . . . . . . . . . . . 25
MASPRO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
MATSUI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
MIMTECH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
MINERVA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
MITSUBISHI . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
MORGAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06
NAGAI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
NEC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
NETWORK . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
NIKKO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
NOKIA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
NORDMENDE . . . . . . . . . . . . . . . . . . . . . 19, 33
OXFORD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08
ORBITECH . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
PACE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
PALADIUM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
PALCOM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
PALSAT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
PANASONIC. . . . . . . . . . . . . . . . . . . . . . . . 19, 36
PHILIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
PROSAT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
QUADRAL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
REDIFFUSION . . . . . . . . . . . . . . . . . . . . . . . . . . 39
RFT . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20, 21, 26
SABA . . . . . . . . . . . . . . . . . . . . . . . 02, 05, 40, 49
SABRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
SAKURA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
SALORA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
SAMSUNG/JUPITER . . . . . . . . . . . . . . . . . . . . . 42
SEEMANS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
SENTRA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
SONY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
SUNSTAR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06
TATUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
TECHNISAT. . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
TELECIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
TELEDIREKT . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
TELEFUNKEN. . . . . . . . . . . . . . . . . . . . . 19,49
TELEPIU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
TELEVES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
THOMSON. . . . . . . . . . . . . . . . . . . . . . . . 49, 50
THORN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
TOSHIBA. . . . . . . . . . . . . . . . . . . . . . . . . . . 19,51
TPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67 (49, 50)
UNIDEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
UNIVERSUM . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
WINERSAT . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
WISI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
WOSLEY (TANDY) . . . . . . . . . . . . . . . . . . . . . . 54
CABLESTAR . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
CABLETIME. . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
GI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
IMPULSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
JERROLD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
MACOM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
NOOS . . . . . . . . . . . . . . . . . . . . . . 20-67 (49, 50)
OAK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
SCIENTIFIC ATLANTA. . . . . . . . . . . . . . . . . . . 64
VISIOPASS . . . . . . . . . . . . . . . . . . . . . . . . . . 20-67
VIDEOTRON. . . . . . . . . . . . . . . . . . . . . . . . . . . 66
VIDEOWAY. . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 11
12
Connexions et Réglages
Ajouter une chaîne
Si vous voulez installer une nouvelle chaîne, utilisez la procédure d’installation manuelle qui vous
permet d’ajouter une chaîne à celles déjà installées dans votre enregistreur DVD. Les chaînes déjà en
mémoire ne sont pas effacées. Lors de la première installation, si vous avez procédé à l’installation
automatique de la page 6, vous n’avez pas besoin de suivre les indications des pages 12 et 13.
1. Si le Menu Principal n’est pas affiché, appuyez sur la touche MENU.
2. Sélectionnez la ligne Réglages avec les touches ▲ ou ▼, puis validez avec OK.
3. Sélectionnez la ligne Installation avec les touches ▲ ou ▼, puis validez avec OK.
4. Sélectionnez la ligne Recherche manuelle avec les touches ▲ ou ▼, et validez avec OK.
5. Sélectionnez votre pays de résidence avec les touches ▲ ou ▼ de la télécommande, et
appuyez sur
OK.
Une fenêtre de réglage apparaît. La ligne Standard est sélectionnée.
6. Sélectionnez le standard TV de votre pays de résidence avec la touche B.
Note : les standards affichés dépendent du pays choisi
à l’étape 5.
FRANCE (LL’) pour la France,
EURO BG (BGH) pour l’Europe de l’Ouest.
DKK’ pour l’Europe de l’Est
I pour l’angleterre.
7. Sélectionnez la ligne Réception avec les touches ▲ ou ▼ et choisissez le type d’antenne avec
la touche B.
• Réception hertzienne (antenne extérieure) : sélectionnez Antenne (Ch).
• Réception câble (réseau câblé) : sélectionnez Câble (Ca).
8. Sélectionnez la ligne Canal avec les touches ▲ ou ▼.
9. Lancez la Recherche manuelle en appuyant sur PR+.
La recherche commence. Lorsqu’une chaîne est trouvée, les images apparaissent en arrière plan. Le
numéro de canal est indiqué (ex : Ch 06).
Si la chaîne est cryptée, appuyez sur la touche
AV afin d’afficher le pictogramme à côté du
numéro de canal. Dans ce cas branchez un décodeur dans la prise bleue AV2 de l’enregistreur
DVD.
Si l’image n’est pas nette, sélectionnez Réglage fin avec les touches
▲ ou ▼ et réglez avec PR+ ou
PR-.
10. Lorsque l’image et le son de la chaîne sont corrects, sélectionnez la ligne Mémoriser avec
les touches
▲ ou ▼,et affectez un numéro de chaîne avec PR+ ou PR- ou les touches
numériques.Appuyez sur OK pour mémoriser le numéro que vous avez attribué à la chaîne.
La ligne Canal est de nouveau sélectionnée pour une autre recherche. Répétez les opérations à
partir de l’étape
9 pour rechercher une autre chaîne, sinon quittez l’installation manuelle avec la
touche
MENU.
Standard France (LL’)
Réception Antenne (Ch)
Canal Ch 33
Mémoriser Pr 06
Réglage Fin
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 12
13
FR
FR
Connexions et Réglages
Réinstaller les chaînes (mise à jour)
Si de nouvelles chaînes apparaissent dans le paysage audiovisuel, vous devrez mettre à jour la liste
des chaînes de votre enregistreur DVD. Dans ce cas procédez à une nouvelle recherche des
chaînes à partir du menu installation. Ce réglage efface toutes les chaînes en mémoire et réinstalle
l’ensemble des chaînes que votre enregistreur DVD peut capter. Si vous désirez n’installer qu’une
seule chaîne, reportez-vous à l’installation manuelle en page 12.
1. Si le Menu Principal n’est pas affiché, appuyez sur la touche MENU de la télécommande.
2. Sélectionnez la ligne Réglages avec les touches ▲ ou ▼, puis validez avec OK.
3. Sélectionnez la ligne Installation avec les touches ▲ ou ▼, puis validez avec OK.
4. Sélectionnez la ligne Rech. des chaînes avec les touches ▲ ou ▼, et validez avec OK.
Une fenêtre d’installation apparaît. Un curseur visualise
la progression de l’installation des chaînes. Lorsque
toutes les chaînes que vous pouvez capter dans votre
région sont mémorisées,
100 % est indiqué.Appuyez
sur
OK pour revenir à la ligne Rech. des chaînes.
Appuyez sur
MENU pour revenir au Menu Principal.
Classer les chaînes
1. Si le Menu Principal n’est pas affiché, appuyez sur la touche MENU.
2. Positionnez-vous sur la ligne Réglages avec les touches ▲ ou ▼, puis validez avec OK.
3. Positionnez-vous sur la ligne Installation avec les touches ▲ ou ▼, puis validez avec OK.
4. Sélectionnez la ligne Liste des chaînes avec les touches ▲ ou ▼, et validez avec OK.
Reportez-vous à la page 7 ; paragraphe Classement des chaînes pour vérifier ou classer les
chaînes installées dans votre enregistreur DVD.
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 13
14
Connexions et Réglages
Autres raccordements conseillés
Avec un récepteur satellite ou câble (ou un décodeur)
Procédez au branchement du cordon 5 (non fourni).
En gris : branchements déjà effectués (raccordements de la page 4).
Récepteur satellite / câble
Téléviseur
Enregistreur DVD
5
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 14
15
FR
FR
Connexions et Réglages
Avec un magnétoscope
Avec un récepteur satellite / câble et un magnétoscope
Récepteur
satellite / câble
Magnétoscope
Magnétoscope
Enregistreur DVD
Enregistreur
DVD
Téléviseur
Téléviseur
(Non fourni)
(Non fourni)
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 15
16
Connexions et Réglages
Prise Péritel (scart)
1 - AV1 (Sorties Audio-Vidéo)
Cette prise permet le transfert Audio Vidéo (images et son) de votre
enregistreur DVD vers un téléviseur ou un autre appareil (écran plat,
amplificateur audio-vidéo, …) équipé de la même prise. Le signal audio (son)
disponible sur cette prise est en stéréophonie analogique et le signal vidéo
(image) disponible peut être adapté à l’appareil qui le reproduira.Vous
pourrez choisir entre RGB, S-Vidéo et Vidéo dans le menu Option système
de la page 65.
Pour bénéficier de la meilleure qualité d’image, assurez-vous que le sélecteur
RGB, 1H, 2H est positionné sur RGB.
Note : si vous utilisez les prises Composantes Y Pb/Cb Pr/Pb (appelées également YUV),
choisissez la position 1H ou 2H selon les possibilités du téléviseur ou du moniteur :
• 1H pour un balayage entrelacé
• 2H pour un balayage progressif
2 - AV2 (Entrée et Sortie Audio-Vidéo)
Cette prise permet l’échange Audio Vidéo (images et son) de votre
enregistreur DVD vers un autre appareil (Récepteur satellite ou câble, …)
équipé de la même prise.
Si vous avez raccordé un récepteur satellite ou câble à cette prise, choisissez
dans le menu Option système de la page 64 le réglage RGB afin de
bénéficier de la meilleure qualité d’image pour vos enregistrements.
Note : la prise Péritel, est également dénommée Péritélévision ou Scart. Cette
dernière est issue de l’abréviation française de « Syndicat des Constructeurs
d'Appareils Radioélectriques et de Télévision ».
28 3 4 5 6 7
A propos des prises et des câbles
Il existe plusieurs façons d’intégrer votre lecteur DVD à son environnement Audio-Vidéo. La plus
simple est détaillée en page 15. Elle utilise les cordons Péritel (Scart) qui regroupent les connexions
analogiques Audio, pour le son, et Vidéo pour l’image en RVB. Ce branchement assure une qualité
d’image optimum (tout comme Y, U,V).Si vous n’avez pas la possibilité d’utiliser les prises Péritel
(Scart), les explications de cette page et des pages suivantes devraient vous permettre de choisir
celle qui correspond le mieux aux prises et aux appareils que vous possédez.Les performances
sonores et visuelles dépendent beaucoup des connexions réalisées.
1
page 8
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 16
17
FR
FR
Connexions et Réglages
3 - Entrées Audio-Vidéo
Entrées Audio (INPUT L, R)
Le son analogique d’un appareil en marche (téléviseur ou amplificateur), peut
être entré sur les 2 prises Audio L et R de votre enregistreur DVD. Si vous
n’utilisez pas le branchement recommandé par prise Péritel (Scart), vous
devrez, en plus d’un des branchements vidéo (CVBS ou S-VIDEO) brancher
les sorties Audio L et R de l’appareil en marche, aux prises d’entrées Audio L
et R votre enregistreur DVD.
Note : Les prises et les câbles audio sont généralement différenciés par un code de
couleurs (blanc pour la voie gauche et rouge pour la voie droite).
Entrée Vidéo - Composite (CVBS) (INPUT COMPOSITE VIDEO)
La prise vidéo de couleur jaune est aussi appelée vidéo - composite (ou
encore CVBS). La qualité d’image de la prise vidéo est la moins bonne de
toutes les connexions vidéo. N’utilisez cette prise que si toutes les autres
prises sont déjà occupées.
4 - Sorties Audio-Vidéo
Sorties Audio (OUTPUT L, R)
Le son analogique d’un disque en lecture est disponible en permanence sur
les 2 prises audio L et R de votre enregistreur DVD. Si vous n’utilisez pas le
branchement recommandé par prise Péritel (Scart) au téléviseur (paragraphe
3 de la page 4), vous devrez, en plus d’un des branchements vidéo (CVBS ou
S-VIDEO) brancher les sorties Audio L et R de votre enregistreur DVD aux
prises d’entrées Audio L et R de votre téléviseur (ou amplificateur).
Note : les prises et les câbles audio sont généralement différenciés par un code de
couleurs (rouge pour la voie droite et blanc pour la voie gauche).
Sortie Vidéo Composite (CVBS) (OUTPUT COMPOSITE VIDEO)
La prise vidéo de couleur jaune est aussi appelée vidéo - composite (ou
encore CVBS). La qualité d’image délivrée par la prise vidéo est la moins
bonne de toutes les connexions vidéo. N’utilisez cette prise que si toutes les
autres prises sont déjà occupées.
Prises et câbles
RCA pour signal
audio L et R
analogique.
Prise et câble RCA
pour signal Vidéo
CVBS appelé
également
Composite.
Prises et câbles
RCA pour signal
audio L et R
analogique.
Prise et câble RCA
pour signal Vidéo
CVBS appelé
également
Composite.
Autres branchements Audio - Vidéo
Si aucune prise Péritel (Scart) du téléviseur n’est disponible, recherchez si celui-ci possède
d’autres prises Vidéo (Composantes, S-Vidéo ou Composite) pour y raccorder votre lecteur en
utilisant les prises correspondantes. Dans ce cas n’oubliez pas de raccorder également les sorties
Audio du lecteur (AUDIO OUT) aux prises d’entrées Audio (AUDIO IN) de votre téléviseur.
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 17
18
Connexions et Réglages
Prise et cordon
Ushiden pour signal
Vidéo Y/C appelé
également S-Vidéo.
Prise et câble
optique pour signal
audio numérique.
5 - Sorties Vidéo Composantes (Y, Pb/Cb, Pr/Cr) (YUV)
Les prises Y, Pb/Cb, Pr/Cr délivrent une qualité d’image optimum grâce à la
séparation du signal vidéo en 3 signaux (comparable à la séparation RVB (ou
RGB) dans le cordon Péritel (Scart)).
Note : le signal vidéo disponible sur ces 3 prises dépend de la sélection réalisée à
l’arrière (1H ou 2H) de votre lecteur (page 16). Le signal disponible peut être Y, Cb,
Cr (1H) pour un signal progressif mais entrelacé ou Y, Pr, Pb (2H) pour un signal
réellement progressif (pas d’entrelacement des trames).
Afin d’obtenir la meilleure qualité d’image possible, utilisez des câbles de très
bonne qualité pour réaliser les connexions.Vous trouverez chez votre
revendeur les câbles YUV qui sont vendus ensembles et respectent le codes
des couleurs (rouge, vert et bleu) de ce type de prises et de câbles.
Note : n’oubliez pas de raccorder aussi les câbles audio car les câbles Composantes
transmettent les images, pas le son.
6 - Entrée et Sortie S-Vidéo
Entrée S-Vidéo (Y/C) (S-VIDEO IN)
Le signal S-Vidéo est de moins bonne qualité que le signal RVB délivré par la
prise Péritel (Scart). Le signal S-Vidéo permet toutefois une meilleure qualité
d’image que la prise Vidéo - composite (CVBS) car la couleur (C) est séparée
du noir et blanc (Y) dans le signal vidéo.
Note : N’oubliez pas de raccorder aussi les câbles audio car le cordon S-Vidéo
transmet les images, pas le son.
Sortie S-Vidéo (Y/C) (S-VIDEO OUT)
La prise S-Vidéo délivre un signal vidéo de moins bonne qualité que la prise
Péritel (Scart). Le signal S-Vidéo permet toutefois une meilleure qualité
d’image que la prise Vidéo - composite (CVBS) car la couleur (C) est séparée
du noir et blanc (Y) dans le signal vidéo.
Note : N’oubliez pas de raccorder aussi les câbles audio car le cordon S-Vidéo
transmet les images, pas le son.
7 - Sortie Audio Optique (son numérique)
Le son numérique d’un disque DVD Vidéo en lecture est disponible en
permanence sur la prise optique de votre lecteur. Utilisez cette prise en la
raccordant à un décodeur ou un amplificateur Dolby Digital ou DTS.
8 - Sorties Audio Vidéo Numériques
La prise HDMI délivre, en permanence, un son et une image numériques de
très grande qualité. Ce branchement est vivement recommandé avec un
téléviseur numérique équipé de la même prise et compatible.
Prise et cordon
Ushiden pour signal
Vidéo Y/C appelé
également S-Vidéo.
Prises et câbles RCA
pour signal Vidéo
Y, Pb/Cb, Pr/Cr
appelé également
Composantes.
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 18
19
FR
FR
Connexions et Réglages
1 - Prise DV IN (entrée)
Cette prise, également appelée IEEE 1394, permet de visionner et/ou de
copier les images et le son en provenance d’un caméscope numérique.
Note : pour visionner les images, sélectionnez dans le menu principal DV-CAM.
2 - Prise USB
La prise USB permet de lire et/ou copier des images JPEG, ou des fichiers
mp3 à partir d’un appareil compatible.
Note : Lecteurs reconnus : USB 1.1 MASS STORAGE CLASS .
3 - Prises AV (entrées Audio - Vidéo)
Les prises AUDIO-VIDEO permettent de visionner ou de copier vos
séquences vidéos depuis un caméscope ou tout autre appareil AV délivrant un
signal vidéo - composite et un son stéréo analogique.
Note : visionnez les images à l’aide de la touche AV.
4 - Prise S-Vidéo (entrée Vidéo)
Pour le raccordement d’un caméscope ou autre appareil S-Vidéo.
Note : n’oubliez pas de raccorder aussi les câbles audio car la prise S-Vidéo reçoit les
images, pas le son.Visionnez les images à l’aide de la touche
AV.
La façade de votre enregistreur
Accéder aux prises
Les prises situées derrière le volet en façade permettent une connexion facile pour visualiser ou
copier les images et le son d’un caméscope ou d’un lecteur de carte mémoire.
3 42
1
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 19
20
Connexions et Réglages
Les touches en façade
ON/STANDBY - Pour mettre en
marche ou éteindre votre enregistreur
DVD.
G
REV / FWD
F
Avance ou retour rapide (page 43).
PLAY / PAUSE
- Pour lire un disque placé dans le tiroir
(
11) de l’enregistreur DVD.
- Pour un arrêt sur image (DVD), une
pause sonore (CD audio ou mp3).
DVD REC - Pour enregistrer sur le
disque DVD+R/+RW.
STOP - Pour arrêter la lecture
(1 pression) ou pour arrêter
l’enregistrement en cours, à partir du
menu
Chaîne (2 pressions).
OPEN/CLOSE - Pour ouvrir et
fermer le tiroir.
DVR REC - Enregistrer sur le disque
dur.
Pour déclencher l’enregistrement d’un
programme TV (le voyant rouge s’allume)
et éventuellement ajuster la durée
d’enregistrement par pressions successives.
AV - Pour sélectionner les sources
audiovisuelles (chaînes ou appareils
connectés sur les prises AV) :
PR 1 ,2 ,3 - Chaîne 1, 2,3.
AV 1 - Appareil connecté sur AV1
(téléviseur).
AV 2 - Appareil connecté sur AV2
(récepteur satellite, décodeur, …).
AV 3 - Prises AUDIO/VIDEO en façade.
AV 4 - Prises AV (S-VIDEO ou
AUDIO/VIDEO) à l’arrière.
PR- ICSKIPBI PR+
Changement de chaîne (page 26).
Saut de chapitre (page 44).
AFFICHEUR Indications des modes
de fonctionnement de votre enregistreur
DVD (page 21).
• Réglage de l’heure
Tiroir pour les disques.
1
2
3
4
5
6
7
8
9
10
11
2 3 4 5 6 7 8 91
11
10
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 20
21
FR
FR
Connexions et Réglages
Les messages sur l’afficheur
Fonctions TV
Avec un disque en lecture
- Menu Principal de l’enregistreur à l’écran (appareil en
Stop).Aucune fonction sélectionnée.
- Visualisation en direct.
Mode TV en cours ; chaîne 1 regardée.
- Image d’un appareil connecté sur la prise Péritel
AV1
ou AV2 (SAT ou CABLE si l’installation satellite a été
effectuée).
- Début d’enregistrement du programme TV de la chaîne
sélectionnée.
- Chaîne 1 en cours d’enregistrement.
- Lecture d’un disque DVD.
- Lecture d’un disque CD Audio ou VCD.
- Pause CD Audio ou arrêt sur image (DVD,VCD).
- Avance (
B
) ou retour rapide (C).
- Ralenti avant (
KB) ou arrière (CK).
- Disque DVD+R ou DVD+RW vierge en cours de
préparation à l'enregistrement.
- Disque, titre ou fichier en cours de copie du
DVD+R/+RW vers le DVR.
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 21
22
Connexions et Réglages

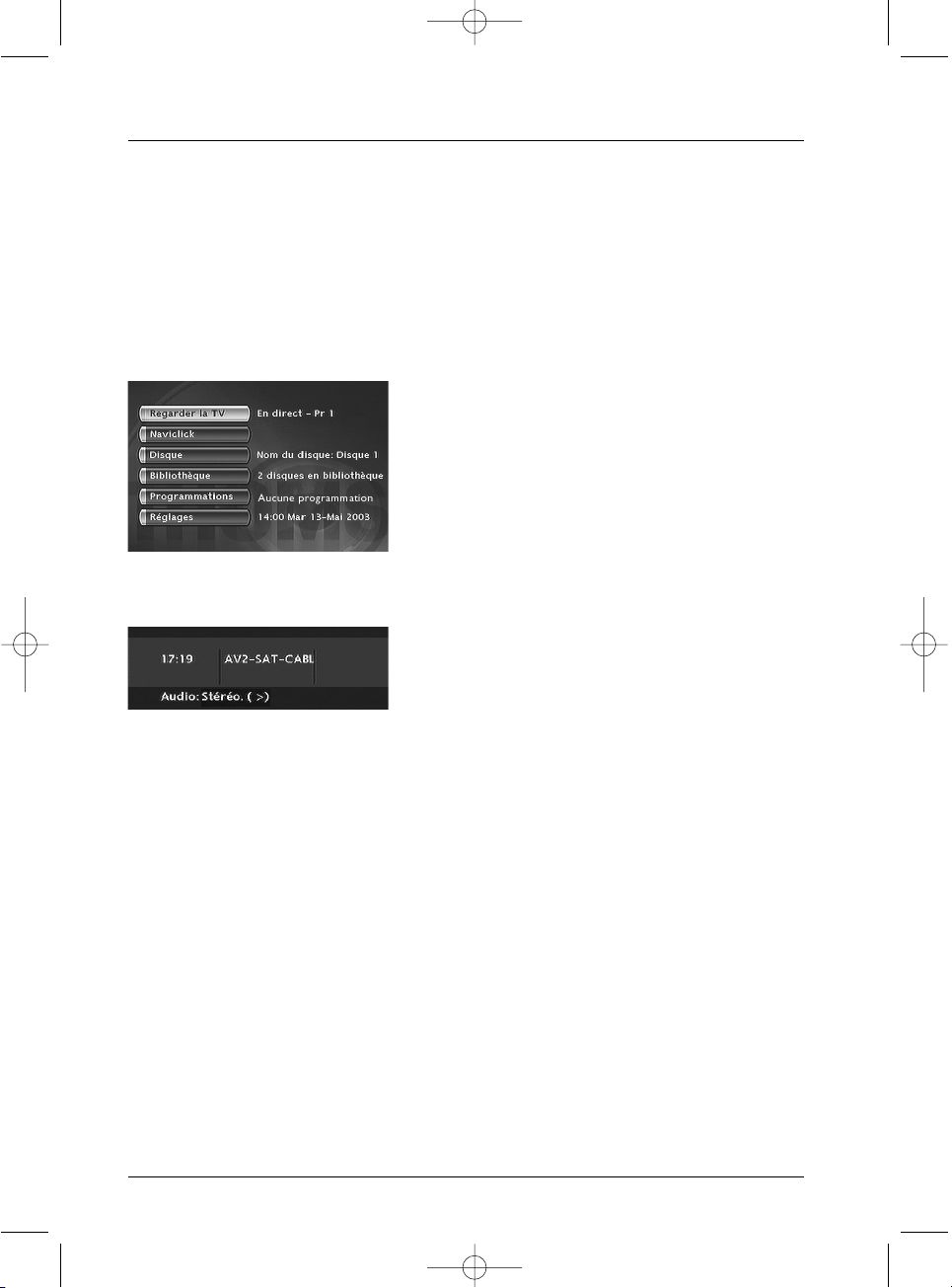

A propos des autres affichages (menus et bandeaux)
• Les menus des disques – Chaque disque DVD vidéo propose des menus dont la
présentation et l’organisation dépendent de l’éditeur du disque. Le menu du disque est affiché
à l’écran lorsqu’un disque DVD est chargé et que la lecture commence.Vous pouvez aussi, à
tout moment, afficher le menu principal du disque avec la touche
MENU.
•

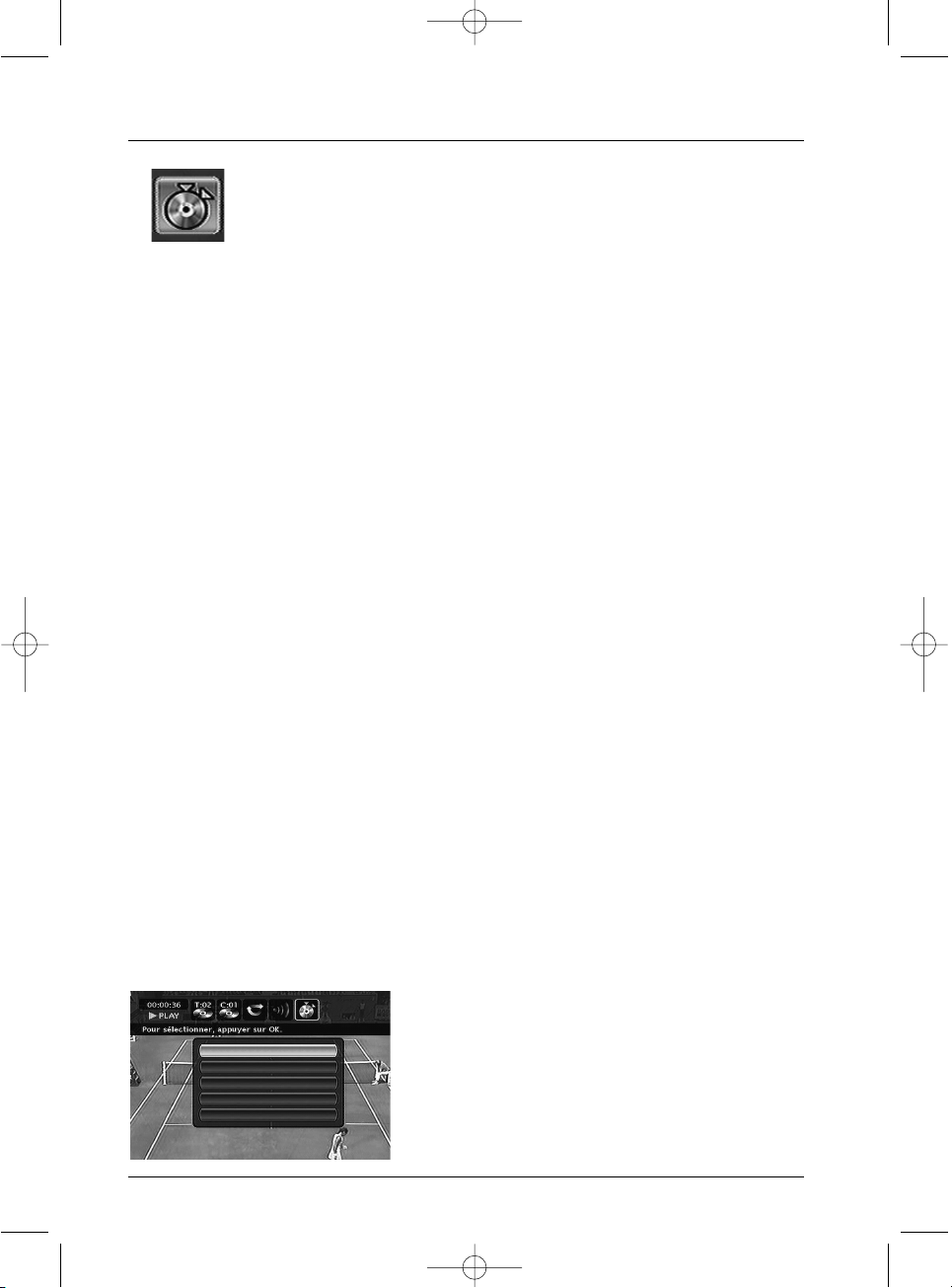

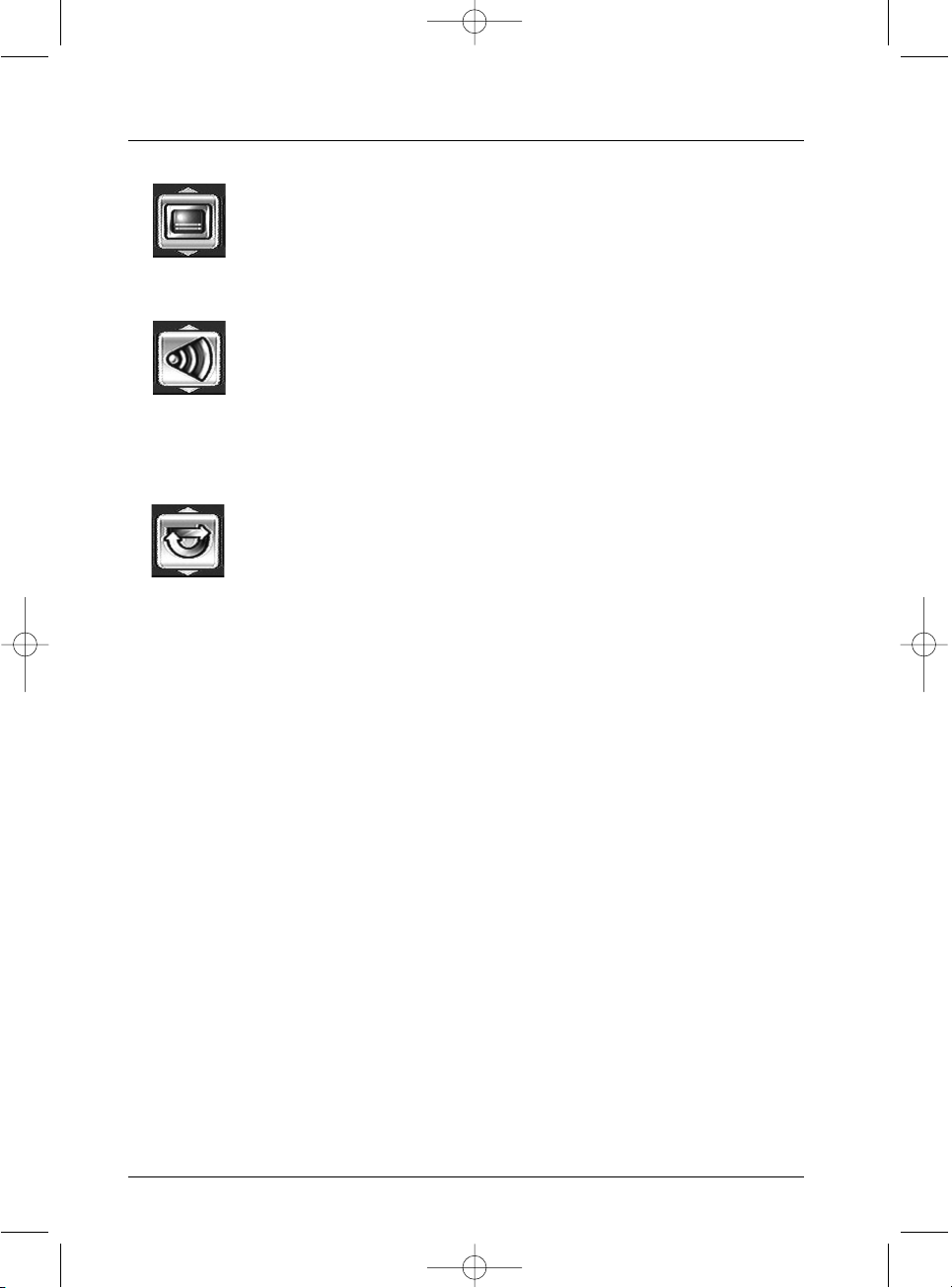

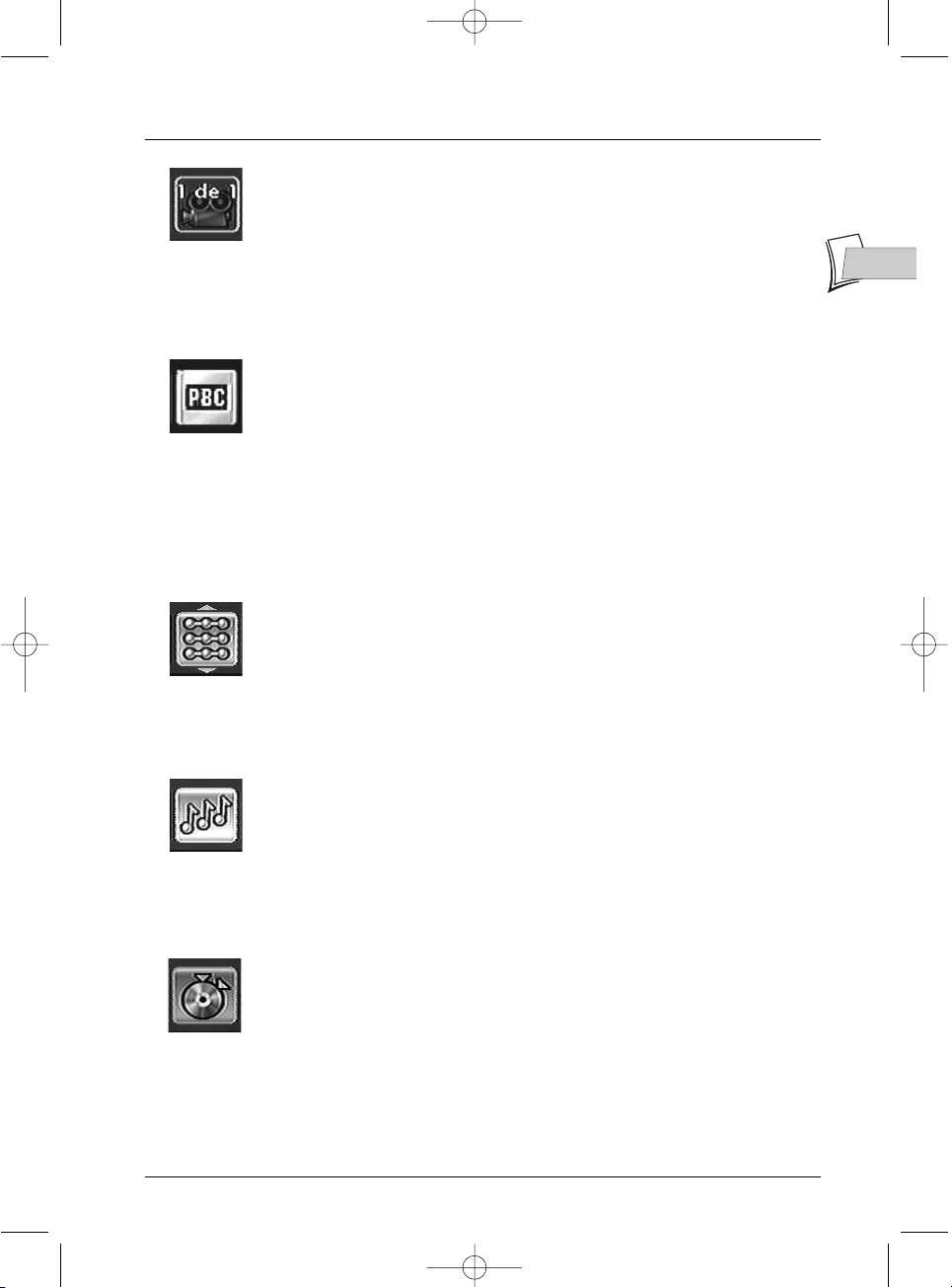

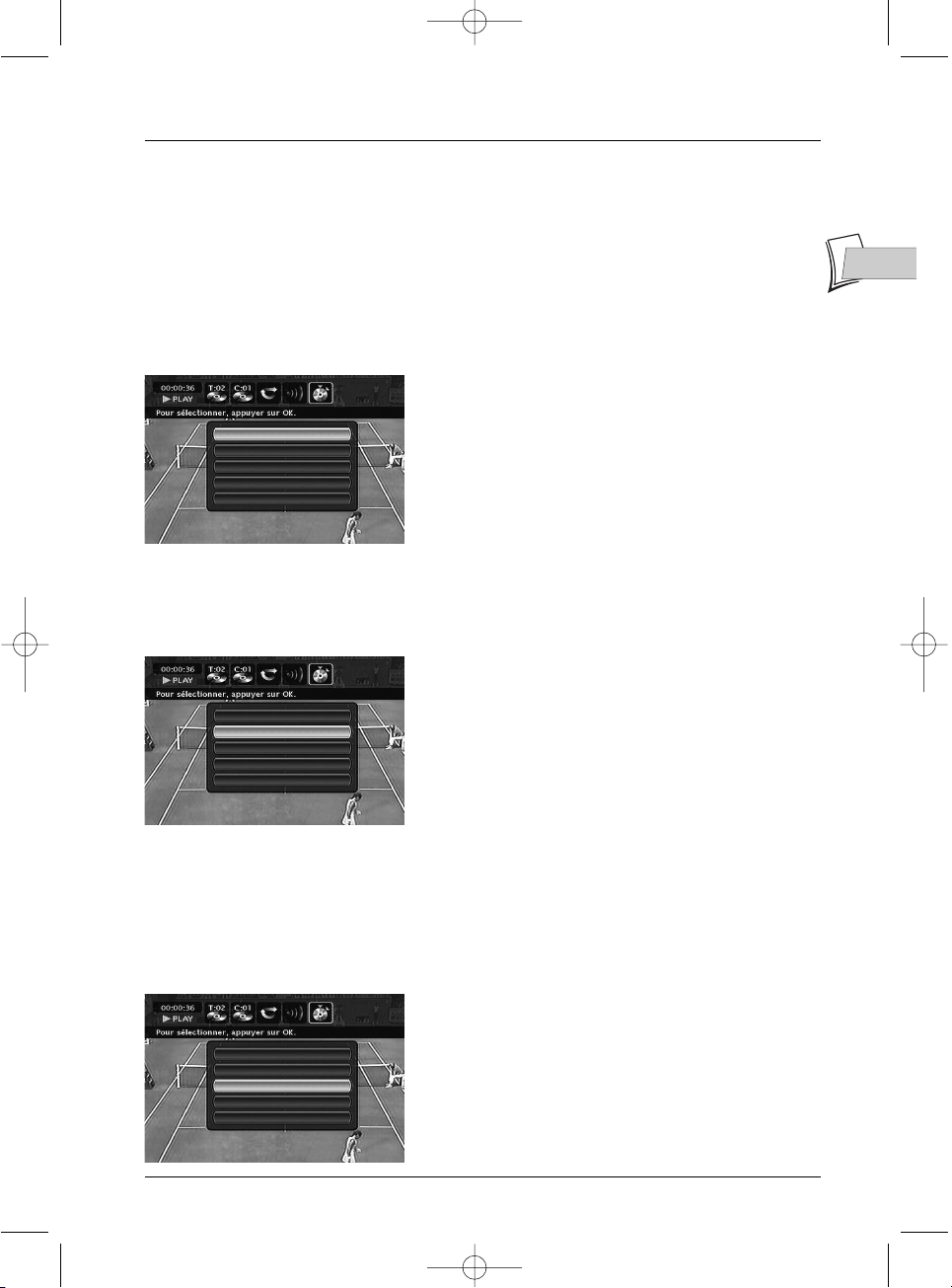

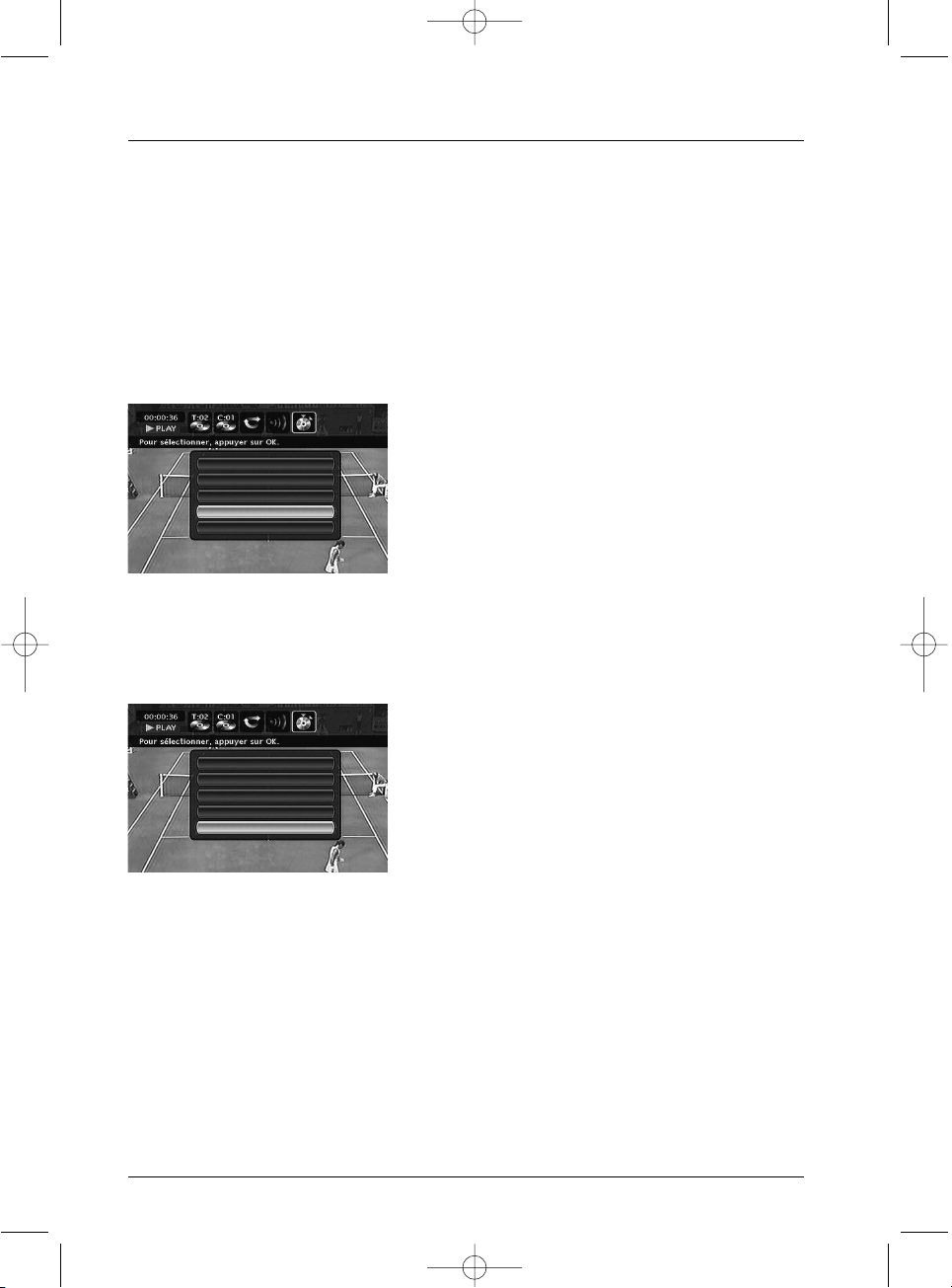

Les bandeaux du lecteur – Pendant la lecture des disques vous pouvez afficher ou
enlever des bandeaux avec la touche
INFO de la télécommande. Ils apparaissent comme une
succession d’icônes en haut de l’écran (page 42).
•

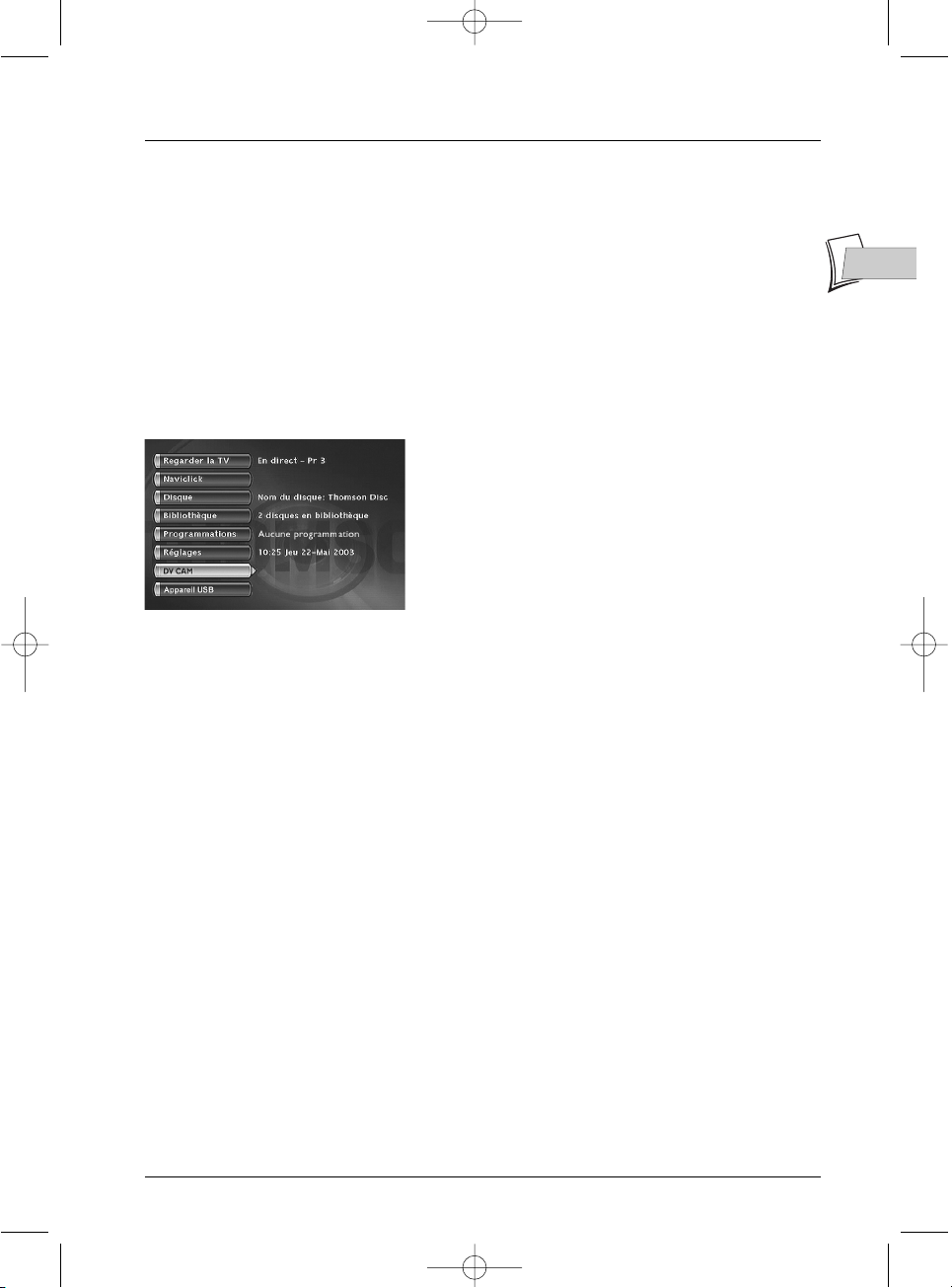

Les menus du lecteur – Votre enregistreur DVD dispose de menus vous permettant
d’utiliser les fonctions qui ne sont pas accessibles avec les touches de la télécommande. Le
Menu principal du lecteur est affiché lorsque celui-ci ne lit pas de disque (en mode STOP).
Note : un réglage ne fonctionnera que si la fonction correspondante a été prévue par l’éditeur du disque. Par
exemple, si vous sélectionnez l’icône sous-titres dans le bandeau, les sous-titres n’apparaîtront que s’ils
existent effectivement sur le disque.Vérifiez sur la jaquette quels sous-titres existent. Si un menu ou une
icône apparaît en “grisé” cela signifie que la fonction n’est pas disponible.
- Indication d’activation de la fonction Verrouillage
(page 62).
- Indication de la source sélectionnée :
•
AV 2 : Prise d’entrée AUDIO/VIDEO à l’arrière.
•
AV 3 : Prises d’entrées AUDIO/VIDEO en façade.
•
AV 4 : Prises d’entrées AV/ S-VIDEO ou AUDIO/
VIDEO à l’arrière.
- Lecture des images numériques d’un caméscope
branché sur la prise
DV-IN en façade.
Autres indications
- Erreur ou problème de programmation d’un
enregistrement.
- Guide des programmes Naviclick affiché à l’écran.
1_DTH8555 X_fr.qxd 17/08/05 17:42 Page 22
23
FR
FR
La télécommande
La télécommande livrée avec votre enregistreur DVD est une télécommande 6 en 1.Elle vous
permet de contrôler le fonctionnement de 6 appareils : votre enregistreur DVD, un téléviseur, et
un récepteur satellite ou câble, un magnétoscope, un amplificateur ou un autre appareil.Vous
disposez ainsi de 6 télécommandes en une seule grâce aux 6 modes DVD, TV,VCR, SAT,AMP,
AUX, accessibles par les 6 touches correspondantes. Cette page décrit les touches qui
permettent de commander votre enregistreur DVD (en mode DVD).
Note : les fonctions décrites ci-dessous dépendent des disques et/ou des fichiers lus.
Pour la description des fonctions TV et SAT•CABLE,reportez-vous à la page suivante.
Description des touches en mode DVD
Témoin lumineux - Indique l’état de la télécommande
lorsqu’elle est en cours de programmation pour
commander un autre appareil. Indique aussi un niveau faible
des piles en clignotant plusieurs fois lorsqu’on appuie sur
une touche.
BB
Allume ou éteint l’enregistreur DVD.
DVD Place la télécommande en mode DVD (en appuyant une
fois) et vous permet ensuite de commander votre
enregistreur DVD.
PR
F
l l
G
Avance ou retourne au chapitre (DVD) ou à la piste (CD)
suivante ou précédente.
RETURN Retourne au menu précédent.
MENU Affiche le menu d’un disque DVD en lecture.
CLEAR/EXIT Enlève le menu ou le bandeau présent sur l’écran du
téléviseur.
OPEN.CLOSE
Ouvre ou referme le tiroir de l’enregistreur DVD.
ZOOM Pour agrandir l’image en lecture, au ralenti ou en pause.
INFO Affiche le bandeau d’information de votre enregistreur
DVD sur l’écran du téléviseur, pendant la lecture d’un
disque.
NAVICLICK Affiche l’écran de programmation avec numéro guide.
0 à 9 Touches permettant d’entrer des informations telles que,
un numéro de chapitre, de piste, ou de réaliser des choix
dans les menus.
TV.VIDEO Passage des images DVD à celles du téléviseur branché sur
AV1.
REV Retour rapide en arrière pendant la lecture d’un disque.
PLAY Commence la lecture d’un disque.
FWD Avance rapide en avant pendant la lecture d’un disque.
REC Enregistrement du programme TV regardé sur un disque
enregistrable (DVD+R / DVD+RW).
STOP Arrêt de la lecture ou de l’enregistrement et permet
l’affichage du menu du lecteur.
PAUSE Pour faire une pause pendant la lecture ou un arrêt sur
image (DVD).
AGAIN Saut arrière - pour revoir les dernières secondes d’un
DVD en lecture.
ADVANCE Saut avant - pour avancer d’environ 30 secondes (DVD) ou
pour lire une autre piste (CD audio).
Connexions et Réglages
