Thomson DTH-250-E, DTH-250-U Service manual

No copying, translation, modification on other use authorized. All rights reserved worldwide. • Tous droits de reproduction, de traduction, d'adaptation et d'exécution réservés pour tous les pays. • Sämtliche Urheberrechte an diesen Texten und
Zeichnungen stehen uns zu. Nachdrucke, Vervielfältigungen - auch auszugsweise - nur mit unserer vorherigen Zustimmung zulässig. Alle Rechte vorbehalten. • I diritti di riproduzione, di traduzione, e esecuzione sono riservati per tutti i paesi. • Derechos de
reproduccion, de traduccion, de adaptacion y de ejecucion reservados para todos los paises.

WARNING : Before servicing this chassis read the safety recommendations.

ATTENTION : Avant toute intervention sur ce châssis, lire les recommandations de sécurité.

ACHTUNG : Vor jedem Eingriff auf diesem Chassis, die Sicherheitsvorschriften lesen.

ATTENZIONE : Prima di intervenire sullo chassis, leggere le norme di sicurezza.

IMPORTANTE : Antes de cualquier intervención, leer las recomendaciones de seguridad.

DTH250

SERVICE MANUAL
DOCUMENTATION TECHNIQUE
TECHNISCHE DOKUMENTATION
DOCUMENTAZIONE TECNICA
DOCUMENTACION TECNICA

DTH250E - DTH250U

Indicates critical safety components, and identical components should be used for replacement. Only then can the

operational safety be garanteed.
Le remplacement des éléments de sécurité (repérés avec le symbole ) par des composants non homologués selon la

Norme CEI 65 entraine la non-conformité de l'appareil. Dans ce cas, la responsabilité du fabricant n'est plus engagée.
Wenn Sicherheitsteile (mit dem Symbol gekennzeichnet) nicht durch Original - Ersatzteile ersetzt werden, erlischt die

Haftung des Herstellers.
La sostituzione dei componenti di sicurezza (evidenziati con il segno ) con componenti non omologati secondo la

norma CEI 65 comporta la non conformitá dell'apparecchio. In tal caso è "esclusa la responsabilità " del costruttore.
La sustitución de elementos de seguridad (marcados con el simbolo ) por componentes no homologados segun la

norma CEI 65, provoca la no conformidad del aparato. En ese caso, el fabricante cesa de ser responsable.

MEASUREMENT CONDITIONS - CONDITIONS DE MESURES - MESSBEDINGUNGEN

CONDIZIONI DI MISURA - CONDICIONES DE MEDIDAS

RICEVITORE :

In UHF, livello d'entrata 1 mV, monoscopio barre :

- PAL, norma G. bianco 100%.
Via SCART, livello d'entrata 1 Vpp, monoscopio barre :
Colore, Contrasto, Luminositá media, Suono minimo.

Programma selezionato PR 01.
Tensioni continue rilevate rispetto alla massa con un voltmetro digitale.

RECEIVER :
On UHF,input level : 1 mV, bar test pattern :

- PAL, I standard, 100% white.
Via the scart socket, input level : 1 Vpp, bar test pattern :
Colour, contrast and brightness at mid-position, sound at minimum.

Programme selected : PR 01.
DC voltages measured between the point and earth using a digital

voltmeter.

EMPFÄNGER :
Bei UHF Eingangspegel 1 mV, Farbbalken :

- PAL, Norm G, Weiss 100%.
Über die Scartbuchse : Eingangspegel 1 Vss, Farbbalken :
Farbe, Kontrast, Helligkeit in der Mitte des Bereichs, Ton auf Minimum.

Zugeordnetes Programm PR 01.
Gleichspannungen mit einem digitalen Voltmeter zur Masse gemessen.

RECEPTEUR :
En UHF, niveau d'entrée 1 mV mire de barres

- SECAM, Norm L, Blanc 100%.
Par la prise Péritélévision, niveau d'entrée 1 Vcc, mire de barres .
Couleur, contraste, lumière à mi-course, son minimum.

Programme affecté PR 01.
Tensions continues relevées par rapport à la masse avec un

voltmètre numérique.

RECEPTOR :
En UHF, nivel de entrada 1 mV, mira de barras :

- PAL, norma G, blanco 100%.
Por la toma Peritelevision, nivel de entrada 1 Vpp mira de barra.
Color, Contraste, luz a mitad de carrera, Sonido minimo.

Programa afectado PR 01.
Tensiones continuas marcadas en relacion a la masa con un voltimetro digital.

MAIN

FRANÇAIS ESPAÑOLDEUTSCHENGLISH ITALIANO

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18
19
20
21

NC

NC

21

17

19

15
13

20
18
16
14
12

11
9

10
8

7
5
3
1

6
4
2

NC

AUDIO "R"
AUDIO "R"
AUDIO "L"

NOTE :

... etc. identifies each

pcb module.

AUDIO "D"
AUDIO "D"
AUDIO "G"

AUDIO
"BLEU"

AUDIO "G" MONO

"BLEU"

COMMUT. LENTE

"VERT"

"VERT"

"ROUGE"

COMMUT. RAPIDE

COMMUT. RAPIDE

VIDEO

VIDEO SYNCHRO
BLINDAGE PRISE

AUDIO "R"
AUDIO "R"
AUDIO "L"

AUDIO
"BLAU"

AUDIO "L" MONO

"BLAU"

AV

UMSCHALTUNG

"GRÜN"

"GRÜN"

"ROT"

AUSTASTUNG

AUSTASTUNG

VIDEO

VIDEO ODER

SYNCHRO

ABSCHIRMUNG
DES STECKERS

AUDIO "D"
AUDIO "D"

AUDIO "I"

AUDIO
"AZUL"

AUDIO "I" MONO

AZUL

"CONMUTACION

LENTA"

"VERDE"

"VERDE"

"ROJA"

"CONMUTACION

RAPIDA"

"CONMUTACION

RAPIDA"

VIDEO

VIDEO O SINCRO

BLINDAJE

DEL ENCHUFE

AUDIO "D"
AUDIO "D"
AUDIO "S"

AUDIO

"BLU"

AUDIO "S" MONO

BLU

"COMMUTAZIONE

LENTA"

"VERDE"

"VERDE"

"ROSSO"

"COMMUTAZIONE

RAPIDA"

"COMMUTAZIONE

RAPIDA"

VIDEO

VIDEO O SINCRO

INVOLUCRO METAL-

LICO DELLA PRESA

AUDIO "L" MONO

"BLUE"

"GREEN"

"GREEN"

"RED"

"ROUGE" "ROT" "ROJA""ROSSO""RED"

SLOW SWITCH

FAST SWITCH

VIDEO

VIDEO VIDEO VIDEOVIDEOVIDEO

PLUG SCREEN

BOX

VIDEO OR "SYNC"

FAST SWITCH

AUDIO
"BLUE"

: OUTPUT - SORTIE - AUSGANG - USCITA - SALIDA •

: EARTH - MASSE - MASSE - MASSA - MASA

MAIN

NOTE :

... etc. repères des

platines constituant l'appareil.

MAIN

NOTA :

... etc. marcas de las

placas que constituyen el
aparato.

MAIN

NOTA :

... ecc. sigla delle

piastre dell' apparecchio.

MAIN

HINWEIS :

... usw. Kennzeichnung
der Platinen, aus denen das
Gerät zusammengesetzt ist.

: INPUT - ENTRÉE - EINGANG - ENTRATA - ENTRADA •

Do not disconnect modules when they are energized!
Repairs on power supply section are to be carried out only with isolating transformer.

Ne pas retirer les modules lorsqu' ils sont sous tension. N'effectuer les travaux de maintenance sur la partie reliée

au secteur (Switch Mode) qu'au travers d'un transformateur d'isolement.

Module nicht bei eingeschaltetem Gerät entfernen!
Servicearbeiten am Netzteil nur unter Verwendung eines Regeltrenntrafos durchführen.

Non scollegare le piastre quando sono alimentate!
Per le riparazioni sulla sezione alimentatore, utilizzare un trasformatore isolatore.

No desconectar los módulos cuando están activados. Las reparaciones en la sección de alimentación de energía

deben ser ejecutadas solamente con un transformador de separación.

ES Prevención contra descar gas electro-státicas (esd) para los DISPOSITIV OSSENSIBLES electrostáticamente (ESD)

Algunos dispositivos semiconductores, pueden ser dañados fácilmente por la electricidad estática (los circuitos integrados, algunos tran­sistores de Efecto de Campo y los semiconductores "chip"). Las siguientes técnicas pueden ser utilizadas para ayudar a reducir la des­trucción de los componentes causada por la electricidad estática.

1. Inmediatamente antes de manejar cualquier componente semiconductor o conjunto equipado con semiconductores, elimine la carga
electrostática de su cuerpo tocando alguna toma de tierra conocida o utilizar una correa conductora conectada a una toma de tierra que
se pone en la muñeca la cual debe ser quitada (por razones de seguridad) antes de conectar la alimentación al equipo bajo prueba.

2. Después de quitar un conjunto equipado con componentes ESD, coloque el conjunto sobre una superficie conductora, como papel aluminio.

3. Utilizar únicamente soldadores con la punta conectada a la toma de tierra para soldar o desoldar componentes ESD.

4. Utilizar solamente soldadores antiestáticos para quitar componentes.

5. No utilizar productos químicos con gas freón como propelente.

6. No sacar de su embalaje protector el nuevo componente ESD hasta inmediatamente antes de estar todo preparado para montarlo.

7. Inmediatamente antes de quitar los materiales de protección de las patillas del componente, tocar el material protector al chasis del
conjunto donde se vaya a montar el componente.
CUIDADO : Asegúrese de que la alimentación no esté aplicada al chasis o circuito, y cumpla todas las precauciones de seguridad.

8. Maneje sin movimientos bruscos el componente ESD una vez desempaquetado.

Invisible laser radiation when open and interloc k failed
or defeated. Avoid direct exposure to beam.

Le rayon laser est invisible. Eviter l'exposition directe
lors de la maintenance.

Bei geöffneter Schublade und Defekt der Sicherheits­vorrichtungen besteht die Gefahr unsichtbaren
Laserlichts. Niemals direkt in den Laserstrahl sehen.

Il raggio laser è invisible. Evitare l'esposizione diretta
durante la manutenzione.

El rayo laser es invisible. Evitar la exposición directa
en el momento del mantenimiento.

DANGER :

ATTENTION :

VORSICHT BEI

REPARATUREN :

ATTENZIONE :

IMPORTANTE :

CLASS 1 LASER PRODUCT

APPAREIL A LASER DE CLASSE 1

LASER KLASSE 1

APPARECCHIO CON LASER DI CLASSE 1

APARATO CON LASER DE CLASE 1

IMPORTANT SAFETY NOTICE

There are special components used in this equipment which are imporant for safety, these part are marked by symbol on the schematic
circuit diagrams and replacement part list. It is essential that these safety critical components are replaced with the manufacture’s specified
parts to prevent electric shock, fire, or other hazards. do not attempt to modify the original design without permission of the manufacturer.

REMARQUES DE SECURITE IMPORTANTE
AVISO IMPORTANTE SOBRE SEGURIDAD

En este equipo se utilizan componentes especiales que son muy importantes para la seguridad, están marcados con el símbolo en los
esquemas eléctricos y en las listas de repuestos. Es fundamental que estos componentes críticos de seguridad, sean reemplazados por las
piezas originales indicadas por el fabricante para evitar los peligros de electrocución, de fuego, etc. y no modificar el diseño original sin auto­rización del fabricante.

EN Prevention of electro static discharge (esd) to Electrostatically Sensitive Devices (ESD)

Some semiconductor devices can be damaged easily by static electricity (integrated circuits, some field-effect transistors and semicon­ductor chip components. The following techniques should be used to help reduce the incidence of component damage caused by static
electricity.

1. Immediately before handling any semiconductor component or semiconductor-equipped assembly, drain off any electrostatic charge
on your body by touching a known earth ground or wear a discharging wrist strap device, which should be removed for potential shock
reasons prior to applying power to the unit under test.

2. After removing an electrical assembly equipped with ESD devices, place the assembly on a conductive surface such as aluminum foil.

3. Use only a grounded-tip soldering iron to solder or unsolder ESD devices.

4. Use only an anti-static solder removal devices.

5. Do not use freon-propelled chemicals.

6. Do not remove a replacement ESD device from its protective package until immediately before your are ready to install it.

7. Immediately before removing the protective materials from the leads of a replacement ESD device, touch the protective material to
the chassis or circuit assembly into which the device will be installed.
CAUTION : Be sure no power is applied to the chassis or circuit, and observe all other safety precautions.

8. Minimize bodily motions when handling unpackaged replacement ESD devices

RTDVD1

First issue 02 / 02

DTH250E

First issue 12/05

POWER SUPPLY SCHEMATIC DIAGRAM - SCHEMA DE L'ALIMENTATION - SCHALTBILD NETZTEIL - SCHEMA DELL'ALIMENTAZIONE - ESQUEMA DE LA ALIMENTACIÓN

POWE

!

Indicates critical safety components, and identical components should be used for replacement.
Only then can the operational safety be garanteed.

Le remplacement des éléments de sécurité (repérés avec le symbole ) par des composants non
homologués selon la Norme CEI 65 entraine la non-conformité de l'appareil.
Dans ce cas, la responsabilité du fabricant n'est plus engagée.

Wenn Sicherheitsteile (mit dem Symbol gekennzeichnet) durch nicht normgerechte Teile ersetzt
werden, erlischt die Haftung des Herstellers.

Part of board connected to mains supply.
Partie du châssis reliée au secteur.
Primärseite des Netzteils.
Parte dello telaio collegata alla rete.
Parte del chasis conectada a la red.

Use isolating mains transformer

!

Utiliser un transformateur isolateur du secteur
Einen Trenntrafo verwenden
Utilizzare un transformatore per isolarvi dalla rete
Utilizar un transformador aislador de red

!

!

La sostituzione degli elementi di sicurezza (marcati con il segno ) con componenenti
non omologati secondo la norma CEI 65 comporta la non conformitá dell'apparecchio.
In tal caso é “esclusa la responsabilità” del costruttore.

La subtitución de elementos de seguridad (marcados con el simbolo ) por
componentes no homologados segun la norma CEI 65, provoca la no conformidad del aparato.
En ese caso, el fabricante cesa de ser responsable.

Note :

Power Supply primary circuit measurements.

- Use only connection point.

Attention :

Mesure dans la partie primaire de l'alimentation

- Utiliser la masse du bloc alimentation.

Achtung :

Bei Messungen im Primärnetzteil

- Primärnetzteilmasse verwenden.

Attenzione :

misure nell'alimentatore primario

- usare massa alimentazione primario.

Cuidado :

Medida en el bloque de alimentacion

- Utilizar la masa del bloque de alimentacion.

!

!

DTH250E

First issue 12/05

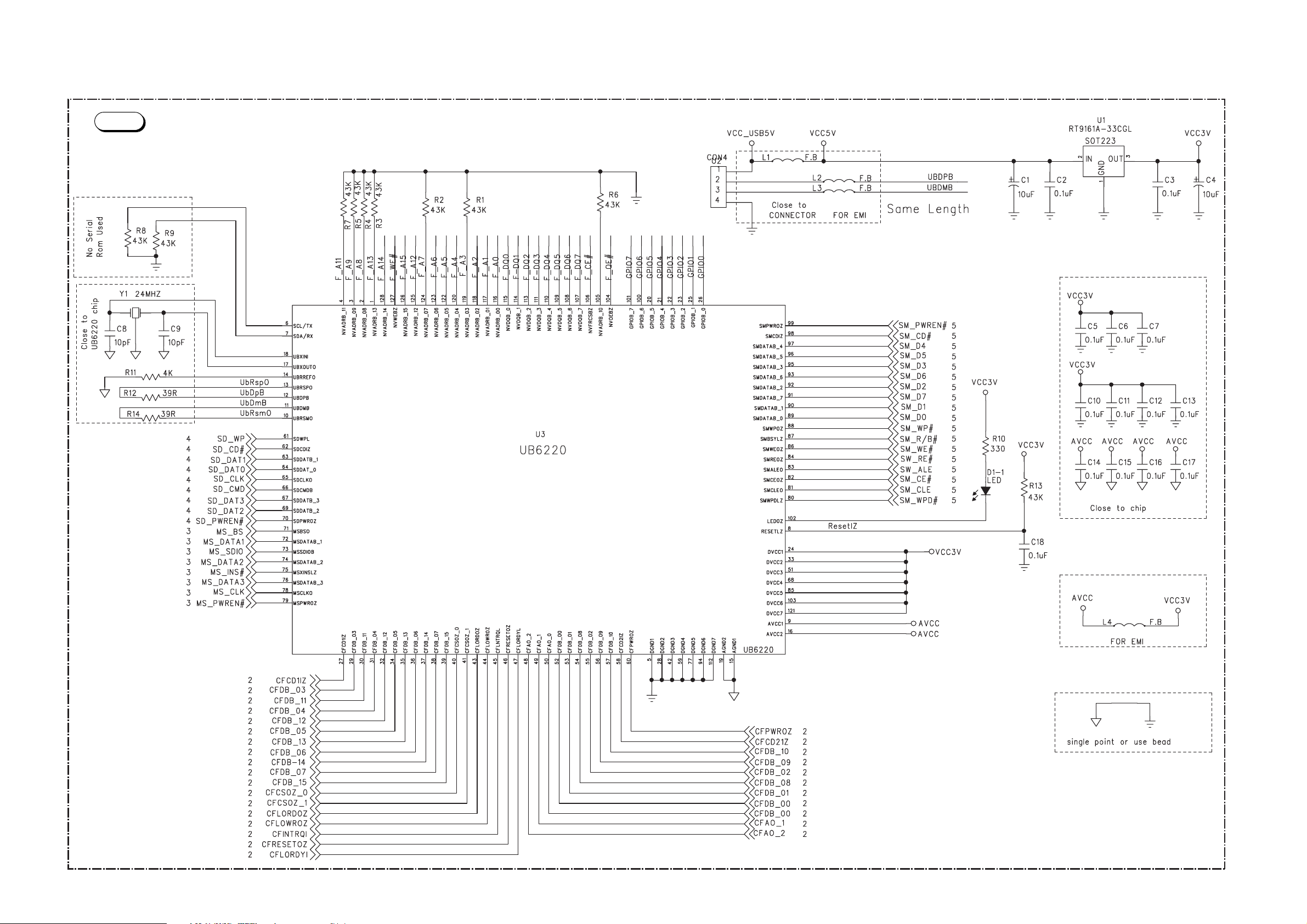

MAIN SCHEMATIC DIAGRAM - SCHEMA DE LA PLATINE PRINCIPALE - SCHALTBILD GRUNDPLATTE - SCHEMA DELLA PIASTRA PRINCIPALE - ESQUEMA DE LA PLATINA PRINCIPAL
1/5

MAIN

DTH250E

First issue 12/05

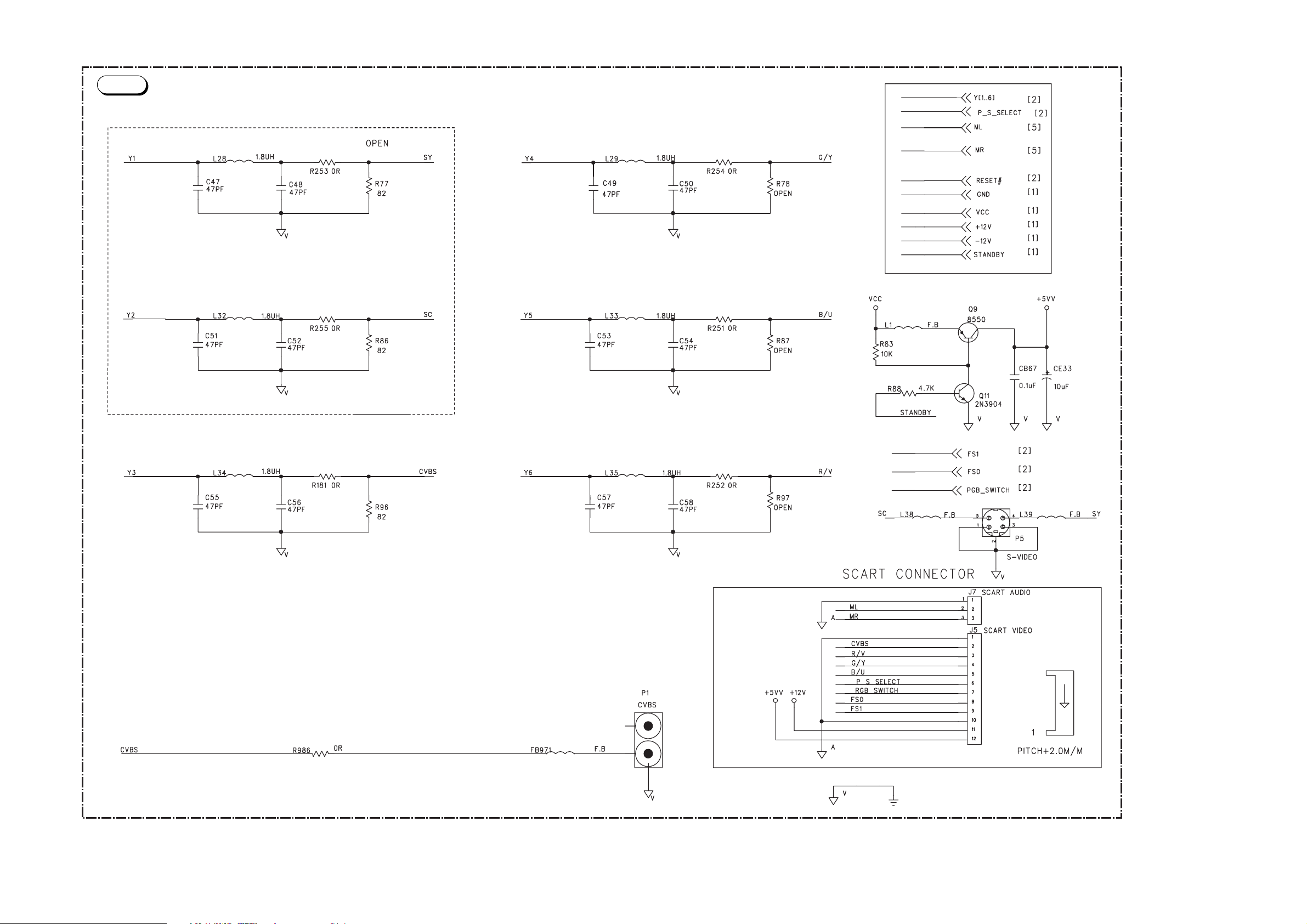

MAIN SCHEMATIC DIAGRAM - SCHEMA DE LA PLATINE PRINCIPALE - SCHALTBILD GRUNDPLATTE - SCHEMA DELLA PIASTRA PRINCIPALE - ESQUEMA DE LA PLATINA PRINCIPAL
2/5

MAIN
