Thomson DPL5000 User Manual [nl]

InhoudsopgaveVeiligheidsinformatie

Kwalificatie informatie: Aan onderkant/achterkant van het apparaat. Deze eenheid voldoet aan de geldige voorwaarden.

Overeenkomstig het typeplaatje van dit toestel voldoet het aan de huidige standaarden met betrekking tot electronische veiligheid en electromagnetische compatibiliteit.

Respecteer het milieu. Raadpleeg voordat u batterijen weggooit uw handelaar die wellicht in staat is ze terug te nemen ten behoeve van een specifieker recycling.

Maak er een knaller van - maar denk om uw trommelvliezen. Zorg dat u het volume op de eenheid terugdraait voordat u uw koptelefoon opzet. Stel het volume pas op het gewenste niveau in wanneer u de koptelefoon heeft opgezet.

Het product voldoet aan Propositie 65 van Californië, voor details raadpleegt u deze procedurevereisten in Tocom#55971960.

De beschrijvingen en kenmerken in dit document worden gegeven als algemene aanwijzing en bieden geen enkele garantie. Teneinde onze klanten met producten van een zo hoog mogelijke kwaliteit te voorzien, behouden wij het recht voor zonder voorafgaande berichtgeving veranderingen of verbeteringen aan te brengen. De Engelse versie van dit document zal voor al onze producten en de details betreffende hun werking als eindreferentie gelden in geval van geschillen voortkomende uit gebruiksaanwijzingen in andere talen.

Veiligheidsinformatie

Inhoudsopgave

Aan de slag

De ontvanger uitpakken . . . . . . . . . . . . .2

De luidsprekers uitpakken . . . . . . . . . . . .2

De batterijen in de afstandsbediening

plaatsen . . . . . . . . . . . . . . . . . . . . . . . . . .3

Installatie en onderhoud van de

ontvanger . . . . . . . . . . . . . . . . . . . . . . . .3

Bescherm uw componenten tegen

oververhitting . . . . . . . . . . . . . . . . . . . . .3

Hoofdtelefoon gebruiken . . . . . . . . . . . .3

Op audio-visuele componenten

aansluiten . . . . . . . . . . . . . . . . . . . . . . . .4

Digitale aansluitingen . . . . . . . . . . . . . . .5

Tv-aansluitingen . . . . . . . . . . . . . . . . . . .5

Antennes aansluiten . . . . . . . . . . . . . . . .5

De luidsprekers aansluiten . . . . . . . . . . .6

De subwoofer aansluiten . . . . . . . . . . . .6

Uw luidspreker positioneren . . . . . . . . . .7

Opstelling frontluidspreker . . . . . . . . . . .7

Geavanceerde instellingen (hoofdapparaat

en centraal) . . . . . . . . . . . . . . . . . . . . . . .7

Surroundopstelling . . . . . . . . . . . . . . . . .8

Geavanceerd instelling (rand

(surround)/achter) . . . . . . . . . . . . . . . . . .8

Testtoon / Kanaalbalans . . . . . . . . . . . . .9

Fabrieksinstelling . . . . . . . . . . . . . . . . . . .9

Uw ontvanger bedienen

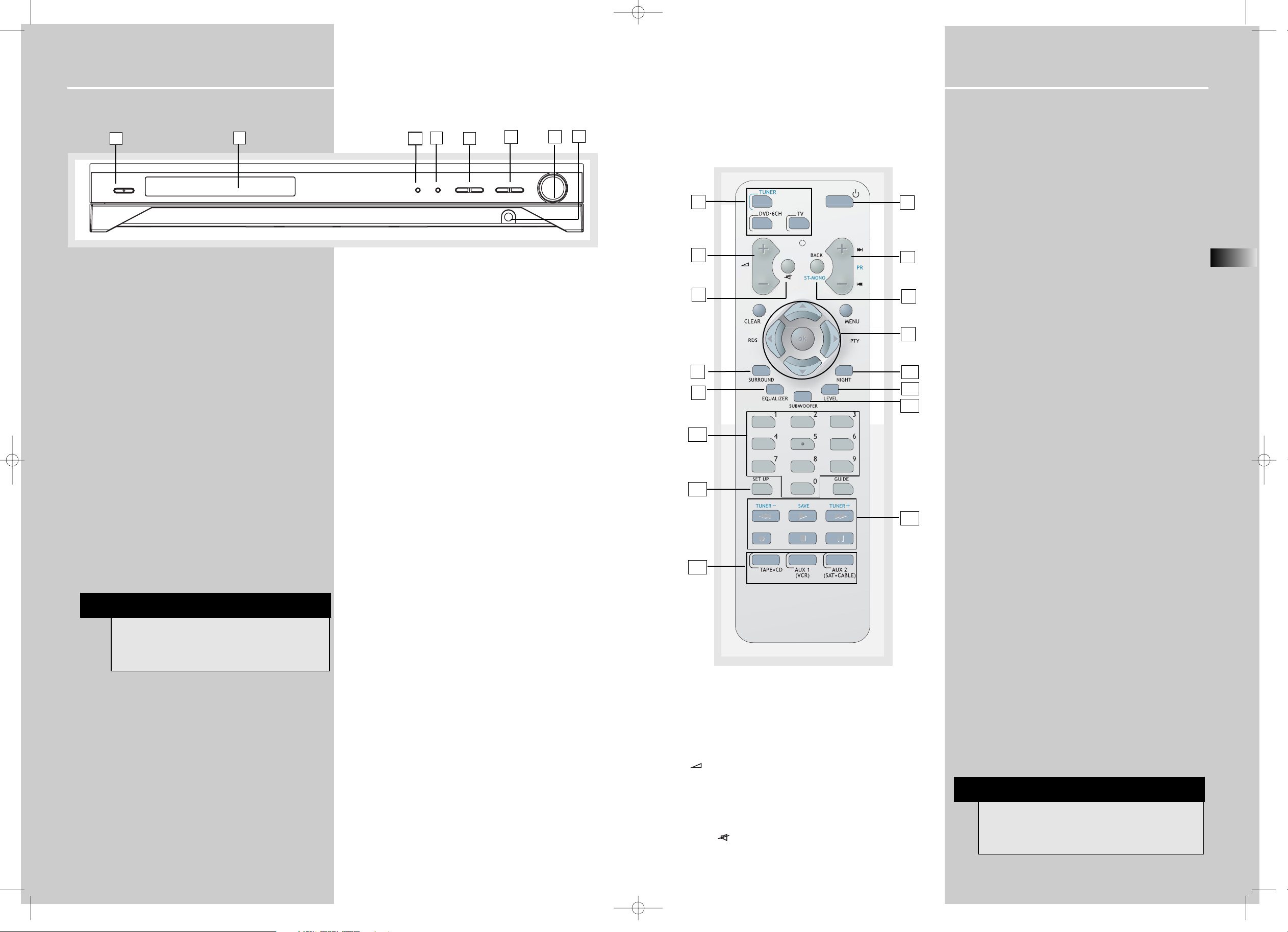

Bedieningselementen van de ontvanger .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Uw afstandsbediening . . . . . . . . . . . . . .11

Display . . . . . . . . . . . . . . . . . . . . . . . . . .12

Om het apparaat aan en uit te

schakelen . . . . . . . . . . . . . . . . . . . . . . . .13

Selectie van audio/videobron . . . . . . . .13

Het gebruik van de afstandsbediening

voor bijkomende componenten . . . . . .14

De ontvanger gebruiken om een bron

weer te geven . . . . . . . . . . . . . . . . . . . .15

De radio bedienen . . . . . . . . . . . . . . . . .16

Geavanceerde geluidsregeling

Geluidverbeteringssystemen . . . . . . . . .19

Fijninstelling van de componenten . . . .21

Instelling van het ingangssignaal . . . .21

Digitale ingang . . . . . . . . . . . . . . . . . .21

Analoge ingang . . . . . . . . . . . . . . . . . .21

Fijninstelling van de luidsprekers . . . . .22

Geavanceerde instelling . . . . . . . . . . . .22

Storingswijzer

Storingswijzer . . . . . . . . . . . . . . . . . . . .24

Bediening ontvanger/tuner . . . . . . . . .24

Bediening afstandsbediening . . . . . . .24

Algemeen . . . . . . . . . . . . . . . . . . . . . .24

De buitenzijde reinigen . . . . . . . . . . .24

Verzorging en onderhoud

Schoonmaken . . . . . . . . . . . . . . . . . . . .25

Belangrijk batterij-informatie . . . . . . . .25

Veiligheidsmaatregelen . . . . . . . . . . . . .25

Hoofdtelefoon en veiligheid . . . . . . . . .25

Houd u aan de regels . . . . . . . . . . . . . .25

Apparatuurspecificaties . . . . . . . . . . . . .25

DPL5000 NL 7/30/04 9:58 AM Page 2

Aan de slag

De batterijen in de afstandsbediening doen

Installeer de batterijen als volgt:

1. Verwijder de deur van het batterijcompartiment door met uw duim op de batterijdeur te drukken en de deur dan uit en van het vak te tillen.

2. Doe 2 "AAA" (R03)-batterijen in het batterijencompartiment in overeenstemming met de + en -tekens in het compartiment en zet de compartimentdeur weer op zijn plaats.

3. Om de afstandsbediening te gebruiken, richt u hem direct op uw ontvanger.

Installatie en onderhoud van de ontvanger

Zorg voor voldoende ruimte rond het apparaat om een goede ventilatie mogelijk te houden, als aangegeven:

• Sluit het netsnoer niet aan tot alle aansluitingen voltooid zijn.

• Gebruik uw installatie niet meteen nadat het van een koude in een warme ruimte is gebracht: er bestaat het risico van condensatie.

• Stel uw installatie niet bloot aan water en extreem hoge temperaturen.

• Nadat u uw installatie van het lichtnet heb afgesloten kunt u de behuizing schoonmaken met een zachte doek, of met een enigszins vochtige zeemleer. Gebruik nooit krachtige oplosmiddelen.

Bescherm uw componenten tegen oververhitting

• Blokkeer nooit de ventilatiesleuven van een component. Stel de componenten dusdanig op dat lucht ongehinderd kan circuleren.

• Plaats nooit componenten direct boven op elkaar.

• Plaats het apparaat niet vlakbij andere apparatuur die warmte uitstraalt of bij warmte-uitlaten.

• Zorg voor voldoende ventilatie als u uw componenten in een rek plaatst.

• Plaats de versterker vlakbij de bovenste plank, zodat de warme lucht van de versterker niet van invloed is op de overige componenten. Als u een satellietontvanger hebt, dient u deze op de bovenste plank te plaatsen.

Hoofdtelefoon gebruiken

Om afzonderlijk naar uw audiosysteem te luisteren, gebruikt u de PHONES-aansluiting op de ontvanger. Zorg er echter voor dat u het volume verlaagt voordat u de hoofdtelefoon opzet. Verhoog het volume naar het gewenste niveau nadat u de hoofdtelefoon hebt opgezet.

Zodra de hoofdtelefoon is aangesloten, beweegt "HEADPHONE DOWNMIX" over het display. Deze functie zet de meerkanaals luidsprekeruitgangsignalen automatisch om in tweekanaals stereo ten behoeve van uw luistergenot.

Luistercomfort en welzijn

• Speel tijdens het luisteren met een hoofdtelefoon het geluid niet met een hoog volume af. Gehoorspecialisten raden het continu luisteren met een hoofdtelefoon af.

•Als u een zoemend geluid in uw oren hoort, het volume verlagen of stoppen met luisteren.

Aan de slag

De luidsprekers uitpakken

• één set van luidsprekers, bestaande uit1 paar linker en rechter voorluidsprekers, 1 centrumluidspreker, 1 subwoofer en 1 paar linker en rechter achterluidsprekers.

• 6 luidsprekersnoeren waaronder:

1 X zilveren draad met

wit/zwarte band voor

luidspreker linksvoor

1 X zilveren draad met

purper/zwarte band

voor subwoofer

1 X zilveren draad met

groen/zwarte band voor

centrale luidspreker

1 X zilveren draad met

rood/zwarte band voor

luidspreker rechtsvoor

1 X zilveren draad met

blauw/zwarte band voor

luidspreker linksachter

1 X zilveren draad met grijs/zwarte band voor

luidspreker rechtsachter

De ontvanger uitpakken

U dient de volgende items te hebben ontvangen:

Eén afstandsbediening

Eén audiokabel (dubbele kabel) met rode en witte RCAstekkers;

Eén videokabel

Een ontvanger

Een stel "AAA"-

batterijen

Een externe AM-

raamantenne

• Een gebruiksaanwijzing;

• Eén Thomson garantiekaart

• Een verkorte aansluithandleiding

Een pigtail-

antennedraad

Vooraanzicht

Zijaanzicht

DPL5000 NL 7/30/04 9:58 AM Page 4

SURROUND

ON/ECO

Thomson Warranty Card

SUBWOOFER SOURCE

+ -

PRESET

VOLUME

PHONES

+ -

TUNER

DVD 6CH

ST MONO

RDS

SURROUND

SET UP

TUNER -

EQUALIZER

SUBWOOFER

PTY

NIGHT

LEVEL

GUIDE

TUNER +

SAVE

TAPE CD

AUX 1

AUX 2

(SAT CABLE)

(VCR)

10 cm/ 4"

5 cm/ 2"

10 cm/4"

Front View

10 cm/4"

Side View

10 cm/ 4"

Aan de slag

S-VIDEO

Indien uw videocomponent is voorzien van een S-Videoaansluiting, kunt u deze gebruiken om te genieten van een verbeterde videokwaliteit door de component aan te sluiten op de betreffende S-Video-ingang op de achterzijde van de ontvanger. Voor elke component hebt u een afzonderlijk kabel nodig. Wanneer een S-Videokabel wordt gebruikt, dient u ook een composiet-videokabel (gele RCA-connector)te gebruiken voor het maken van opnames met de videorecorder. Opmerking: Voordat u de optische- of S-Videokabel inplugt, dient u de vorm van de plug en de ingang af te stemmen. Doet u dit niet, dan kunt u niet in zijn geheel inpluggen.

Als uw cd-speler is voorzien van digitale optische stekerbussen, verdient het de voorkeur een optische kabel te gebruiken. U hebt alleen nog een extra digitale optische kabel nodig (niet meegeleverd). Steek deze in de digitale ingangsstekerbus van de ontvanger en kies OPTICAL 1 of 2 op de ontvangerinstelling (zie voor details op pag. 20, hoofdstuk "Instelling ingangssignaal"). U geniet dan van een betere geluidskwaliteit die de optische kabel u biedt. Als er een optische kabel wordt gebruikt, zijn er nog altijd analoge kabels nodig voor de opname op de band / VCRuitvoer.

Op audio-visuele componenten aansluiten

DIGITALE INGANG

Sluit componenten aan die geschikt zijn om digitale signalen met DTS / Dolby Digital- (bijv. DVD of SAT) of standaard PCM-indeling (CD) te versturen. Lees het gedeelte "Instelling van het ingangssignaal" onder "Geavanceerde geluidsregeling" om de overeenkomstige ingangsinstellingen in te stellen.

naar AUDIO OUT (videorecorder)

Videorecorder

CD-speler

Cassettedeck

naar VIDEO OUT (DVD)

naar AUDIO OUT (DVD)

naar LINE OUT (cassettedeck)

naar LINE IN (cassettedeck)

naar AUDIO OUT (TV)

naar VIDEO IN (TV)

naar AUDIO OUT (SAT)

naar VIDEO OUT (SAT)

naar AUDIO OUT (CD)

naar VIDEO OUT (videorecorder)

naar AUDIO IN (videorecorder)

naar VIDEO IN (videorecorder)

DIGITALE AANSLUITING

Indien u in het bezit bent van een SAT-ontvanger, dvd-speler of cd-speler met een digitale uitgang, kunt u gebruik maken van een optische digitale kabel (niet geleverd) of coaxiale digitale kabel (niet geleverd) om het audiogedeelte van het signaal over te brengen en van Dolby digitale geluidskwaliteit te genieten. Eén optische of coaxiale kabel is vereist voor elke SAT-ontvanger, dvd-speler of cd-speler. Wanneer een optische of coaxiale kabel wordt gebruikt, zijn de analoge audiokabels nog steeds nodig voor het geval u wilt opnemen naar een cassette- of videorecorder. Deze ontvanger heeft 2 optische en 1 coaxiale digitale uitgang om uw componenten aan te sluiten. Sluit uw componenten (bijv. DVD, SAT of CD) aan op de toepasselijke digitale ingangen en raadpleeg de sectie "Instelling ingangssignaal" op pagina 20, om de corresponderende digitale invoerbron te kiezen. Opmerking: Optische en coaxiale kabels brengen alleen het klankgedeelte van het signaal over. Voor een SAT-ontvanger en dvd-speler moet daarnaast nog een videoaansluiting worden gemaakt. Composietvideo (gele RCA-aansluiting) kan eveneens worden gebruikt. Het is belangrijk dat u hetzelfde type van kabel gebruikt voor de aansluiting van de thuisbioscoop naar de tv als voor de aansluiting van de SAT-ontvanger of dvd-speler naar de thuisbioscoop.

naar S-VIDEO OUT (SAT)

naar S-VIDEO OUT (DVD)

naar S-VIDEO IN (TV)

6 CH. INGANG

Verbind de componenten die de uitvoer van een 6-kanaals signaal (bijv. DVD) kunnen leveren.

Digitale aansluitingen

Lees de aanwijzingen zorgvuldig door voor het aansluiten van de componenten op de ontvanger.

De digitale ingangsstekerbussen kunnen Dolby Digital (AC-3) of PCM-signalen accepteren als er compatibele componenten zijn aangesloten.

Tv-aansluitingen

Bij tv-toestellen met RF-ingang kan een RF-modulator (niet inbegrepen) nodig zijn voor de ingang van audio / videosignalen.

De antennes aansluiten

De AM- en FM-antennes worden aangesloten op de AMen FM-aansluitingen op het achterpaneel van het systeem.

Deze moeten aangesloten zijn voor een heldere ontvangst.

AM-raamantenne

1. Strek de antennedraad uit en neem het onderste uiteinde van de AM-antenne vast.

2. Druk op het antennelipje om de aansluiting te openen.

3. Stop de antennekabels in het contact en laat de tapjes los om de kabels vast te klemmen.

FM-antenne

Steek de FM- pigtailantenne in de antennestekerbus aan de achterkant van het apparaat.

TIP

• Leg de antenne voor FM-ontvangst uit op haar volle lengte.

• Draai de antenne voor AM-ontvangst horizontaal om een betere ontvangst te krijgen.

COAXIALE DIGITALE INGANG (AUDIO)

Aansluiten op coaxiale digitale uitgang van DVD, CD, SAT of andere compatibele apparaten.

OPTISCHE DIGITALE INGANG (AUDIO)

Optische vezelkabel Aansluiten op de optische digitale uitgang van DVD, CD, SAT of andere compatibele apparaten.

SAT / DVD / CD-speler / TV

RF-kabel

RF-uit

RF-modulator

RF-in

Het bovenstaande diagram kan enigszins verschillen van uw werkelijke RF-modulator. Gelieve te verwijzen naar de gebruiksaanwijzing van uw RF-modulator.

AV-in

AV-kabel

AV-uit

DPL5000 NL 7/30/04 9:58 AM Page 6

6 CH. EXTERNAL INPUT

TAPE

OUT

AUDIO

DVD IN

SAT IN

VIDEO

AUDIO

IN OUT

VCR

TV IN

VIDEO

OUT

TO TV

TV CD

DVD SA

DIGITAL

COAXIAL

DVD SAT

DVD IN SAT IN

S-VIDEO

OUT TO TV

OPTICAL DIGITAL IN (AUDIO)

Optical Fiber Cable Connect to optical digital output of DVD, CD, SAT or other compatible devices.

SAT / DVD / CD Player / TV

SUBWOOFER

COAXIAL DIGITAL IN (AUDIO)

Connect to coaxial digital output of DVD, CD, SAT or other compatible devices.

4‰

8‰

4‰

FR FL

SUB

CEN

SPEAKERS

PRE OUT

DVD / CD / SAT

AUDIO

CD IN

TAPE

OUT

TV CD

DVD

DIGITAL

SAT

VIDEO

OUT

TO TV

AUDIO

TV CD

IN OUT

DVD

VCR

TV IN

COAXIAL

DIGITAL

SAT

DVD IN

SAT IN

CD DVD SAT

LOOP

DVD IN SAT IN

COAXIAL

GND

ANTENNA

CD DVD SAT

AC ~ 120V 60Hz

S-VIDEO

OUT TO TV

GND

LOOP

ANTENNA

SAT

DVD

RF cable

RF in RF out

RF modulator

AV in

AV cable

AV out

The diagram shown above may varies from your actual RF modulator, please refer to your RF modulator manual.

Aan de slag

Uw luidspreker positioneren

1 Links, rechts (frontluidsprekers)

Deze geven voornamelijk muziek en geluidseffecten weer

2 Midden

In de surround-modus zorgt de middenluidspreker voornamelijk voor de dialogen alsmede de muziek en de effecten. Deze moet tussen de linker- en rechterluidsprekers worden geplaatst.

3 Surround (achterluidsprekers)

De algemene geluidsbalans hiervan moet zo dicht mogelijk bij de frontluidsprekers komen. De juiste plaatsing is van vitaal belang om een gelijkmatig verdeeld geluidsveld tot stand te brengen.

4 Subwoofer

Een subwoofer is ontworpen om krachtige lage toneneffecten (explosies, het donderende geluid van ruimteschepen enz.) weer te geven, waardoor de betrokkenheid tot de handeling op het scherm enorme wordt versterkt.

Magnetische afscherming

Luidsprekers die minder dan twee voet (ca 60 cm) van de tv zijn geplaatst, moeten magnetisch zijn afgeschermd om te voorkomen dat het beeld vervormt. De met dit apparaat meegeleverde voor- en centrale luidsprekers zijn magnetisch afgeschermd om uw tvinstallatie te beschermen.

Het wordt niet aanbevolen de achterluidsprekers en subwoofer dicht bij de tv-installatie te plaatsen.

Opstelling frontluidspreker

Zelfs als u deze ideale thuisbioscoop-opstelling niet exact kunt aanhouden, zullen de suggesties voor de luidsprekeropstelling die nu volgen, u goede resultaten bieden.

Uitlijning

Lijn de middenluidspreker uit met (A), of iets achter (B), de linker- en rechterluidsprekers, maar niet ervoor.

Geavanceerde opstelling

Hoek

Door de linker- en rechterluidsprekers dusdanig op te stellen dat ze een hoek van 45 graden vormen met uw favoriete kijkpositie, wordt het standpunt van de geluidstechnicus nagebootst.

Hoogte

De drie luidsprekers moeten zich zoveel mogelijk op dezelfde hoogte bevinden. Vaak houdt dit in dat de middenluidspreker direct bovenop (A) of onder (B) het TV-toestel moet worden geplaatst.

Aan de slag

De luidsprekers aansluiten

Luidsprekers

Dit apparaat wordt geleverd met 6 luidsprekers (2 front, 1 midden, 2 achter, 1 subwoofer). Om van goede surroundeffecten te kunnen genieten, moeten alle zes luidsprekers op de ontvanger worden aangesloten.

Er zijn tenminste twee frontluidsprekers (links en rechts) vereist. Voor een betere geluidskwaliteit moeten de middenluidspreker, achterluidsprekers en subwoofer eveneens worden aangesloten. Door het aansluiten van de middenluidspreker en de achterluidsprekers worden de surroundeffecten verbeterd. Door het aansluiten van een subwoofer wordt de weergave van de lage tonen vergroot.

Om van de volle reikwijdte van het geluid te genieten gebruikt u de subwoofer samen met de luidsprekers, om voldoende bassignaal in stand te houden.

Luidsprekersnoeren

1 voor elke luidspreker, is noodzakelijk voor aansluiting. Druk op het lipje om de aansluiting te openen en steek de draad erin. Laat het lipje los om de snoer in de aansluiting te vergrendelen.

Luidsprekerpolariteit

Zorg er tijdens het aansluiten van de luidsprekers voor dat de polariteiten ("+"-luidsprekersnoer op "+" van de ontvanger) van de luidsprekersnoeren en aansluitingen overeenkomt. Als de snoeren worden omgedraaid, wordt het geluid vervormd en ontbreken de lage tonen ("uit fase"-effect).

De subwoofer aansluiten

Sluit de subwoofer met de meegeleverde luidsprekersnoeren aan.

Ondersteunende staander voor de centrale luidspreker (optioneel)

1. Zet de steunstang goed op zijn plaats vast met de schroef en meegeleverde afdichtingsring, zoals geïllustreerd hieronder.

2. Breng de ondersteunende tv-stang omhoog en omlaag zoals geïllustreerd, om de hoogte van de staander aan te passen. Zet de schroef stevig vast om de steunstang op zijn plaats te bevestigen.

Met dank aan Dolby Laboratories

Gebruik dit contact op het achterpaneel om een andere actieve subwoofer dan de geleverde subwoofer aan te sluiten.

CENTRUMLUIDSPREKER

SUBWOOFER

ACHTERLUIDSPREKERS

VOORLUIDSPREKERS

RECHTS LINKS

Pas deze afhankelijk van de tv omhoog en omlaag aan.

zilveren draad met

wit/zwarte

zilveren draad met

purper/zwarte

zilveren draad met

groen/zwarte

zilveren draad met

rood/zwarte

zilveren draad met

blauw/zwarte

zilveren draad met

grijs/zwarte

DPL5000 NL 7/30/04 9:58 AM Page 8

Draadverbinding van antenne en luidspreker

Druk het eindklemmetje van de luidspreker omlaag om de draad erdoor te steken.

OPMERKING: Zorg dat de isolatie op alle verbindingspunten volledig van de einden van de antenne- en luidsprekerdraden is verwijderd.

Laat het klemmetje los om de draad in de eindaansluiting vast te zetten.

Aan de slag

Optimale surroundopstelling

Plaats

Plaats, indien mogelijk, de surroundluidsprekers aan beide zijden van het luistergebied, niet erachter.

Hoogte

Indien de ruimte dit toelaat, de surroundluidsprekers 60 tot 90 cm boven de kijkers installeren. Hierdoor worden lokalisatie-effecten verminderd.

Richten

Door de surroundluidsprekers recht door een ruimte te richten in plaats van omlaag naar de kijkers, wordt een meer open, ruimtelijk surroundgeluidsveld gecreëerd.

Geavanceerde opstelling Alternatieve surroundopstelling

Achterwand

Als montage op de achterwand de enige mogelijkheid is, richt de luidsprekers dan naar elkaar (A), naar voren (B) of zelfs naar de zijwanden (C, D). Experimenteer met de plaatsing tot de surroundgeluiden u lijken te omgeven, in plaats van dat deze van achter u komen.

Geen nabijgelegen muren

Surroundluidsprekers kunnen op steunen worden geplaatst, waarbij ze naar elkaar gericht zijn om de optimale montage op de zijwand te te benaderen (A), of naar de zijwanden gericht of achter de kijkposities naar boven gericht. In het laatste geval kunnen ze direct op vloer worden geplaatst of, bij voorkeur, enkele decimeters boven de vloer zoals op bijzettafels (B).

Aan de slag

Testtoon / Kanaalbalans

Kanaalbalans

Uw ontvanger is uitgerust met een testsignaalgenerator voor het balanceren van de kanalen. Terwijl het signaal van kanaal naar kanaal 'beweegt', drukt u op de LEVELtoets om het overeenkomstige kanaal aan te passen door aan de volumeknop te draaien totdat alle kanalen hetzelfde geluidssterkteniveau hebben.

Om de testtoon in te schakelen en af te stellen, raadpleegt u de sectie "Testen van de geluidsterkte van de luidspreker" onder de "Geavanceerde geluidscontrole" (Pag. 20).

Niveau-instelling en beleving van het surroundkanaalniveau

Zelfs als u het surroundkanaal met het testsignaal instelt op dezelfde geluidssterkte als de andere kanalen, zult u merken dat bij echt geprogrammeerd materiaal het surroundkanaal veel zachter klinkt dan het frontkanaal. Laat u hierdoor niet verleiden het surroundniveau opnieuw in te stellen; programmaproducenten gebruik surround merendeels voor subtiele atmosferen en ambiance en maar zelden voor speciale effecten. Een goede surroundmix trekt zelf geen aandacht; als dat het geval zou zijn, zou het snel te veel afleiden.

Fabrieksinstelling

Wanneer u voor het eerst de ontvanger inschakelt, is deze recht uit de verpakking van de volgende fabrieksinstellingen voorzien: Functie = tuner Volume-instelling = 25 Lage & hoge tonen = 0 dB EQ = FLAT Luidsprekerinstellingen: Center, surr = YES

Subwoofer = STRONG

DRC = OFF

U kunt de fabrieksinstellingen via de volgende procedures herstellen:

1. ga naar de SAT-modus.

2. Druk op PRESET UP, PRESET DOWN, SOURCE om het apparaat terug te zetten op de beginwaarden.

Alle voorgeprogrammeerde stations zullen worden teruggezet op FM87.5MHz en alle ontvangerinstellingen worden hersteld naar de standaardinstellingen, zoals hierboven beschreven.

OPMERKING

Het systeem is uitgerust met Dolby Digital en is gemaakt onder licentie van Dolby Laboratories.

Met dank aan Dolby Laboratories

OPMERKING

De instelling STRONG SUBWOOFER zorgt dat het outputniveau van de subwoofer hoger is dan bij de normale Dolby-instelling. Pas de instelling SUBWOOFER aan door op de knop SUBWOOFER te drukken om zodanig de beste basweergave te bereiken.

Vervaardigd onder licentie van Digital Theater Systems, Inc. US Pat. Nrs. 5,451,942, 5,956,674, 5,974,380,

5,978,762 en andere toegekende en aangevraagde wereldwijde patenten. "DTS" en "DTS Digital Surround" zijn geregistreerde handelsmerken van Digital Theater Systems, Inc. Copyright 1996, 2000 Digital Theater Systems, Inc. Alle rechten voorbehouden.

WAARSCHUWING

Alle voorgeprogrammeerde radiostations en surround soundinstellingen gaan verloren als de fabrieksinstellingen worden hersteld.

Geproduceerd onder licentie van Dolby Laboratories. De symbolen "Dolby", "Pro Logic" en "double-D" vormen

DPL5000 NL 7/30/04 9:58 AM Page 10

Uw ontvanger bedienen

Uw afstandsbediening

Gelieve te controleren of u de batterijen in de afstandsbediening heeft gezet (zie het desbetreffende hoofdstuk op Pagina 3.) U kunt dit testen door op eender welke toets te drukken.

1. ON•OFF

Zet andere aanvullende componenten van Thomson aan en uit. (zie Pagina 14 "Het gebruik van de afstandsbediening van voor bijkomende componenten").

2. De toetsen Source

Zet de ontvanger aan op de corresponderende bron (dvd / sat / VCR / tv / cd /radio-ontvanger/cassette). Voor het selecteren van de verschillende audio / videobronnen.

3. + / - (Volumetoetsen)

Voor het instellen van het volumeniveau.

4. CH+ / CH- (Kanalentoetsen)

Voor het selecteren van geheugenzenders in de TUNERMODUS. Wijzigt het hoofdstuk als de bron een DVD is. Wijzigt het station of kanaal als de bron de tv of satelliet is.

5. MUTE

Voor het uitschakelen van alle klankuitgang.

6. GO BACK / ST•MONO

•Voor het afwisselen tussen stereo - en monogeluid in de Tunermodus.

7. Insteltoetsen

•Druk op de toets Links of Rechts om in de Opstelmodus uit de verschillende instelbare items te kiezen: INSLAPEN, DIMMER, LUIDSPREKERAFSTAND, LUIDSPREKEROPSTELLING en de audioingangbron (ANALOOG, OPTISCH / COAXIAAL).

•Druk op de toets Op of Neer om de waarde in te stellen wanneer de te veranderen instelling op de display is aangegeven.

• Links / RDS - In de Tunermodus drukt u op de linker pijlentoets om informatie over het radiodatasysteem (RDS) op de display te zien indien beschikbaar. (Frequentie zender, zendernaam, programmatype, klok en radiotekst.)

• Rechts / PTY - In de Tunermodus drukt u op de rechter pijlentoets om het zoeken volgens het programmatype (PTY) te activeren.

8. SURROUND

Voor het selecteren uit de verschillende stereofonische klankinstellingen: DOLBY PL II EMULATION, DOLBY PL II MUZIEK, DOLBY PL II FILM, STEREO, DISCO, STADIUM, THEATER, JAZZCLUB, ARENA, 3-STEREO. DISCO, STADIUM, THEATER, JAZZ CLUB en ARENA zijn niet beschikbaar als Dolby Digital of DTS wordt weergegeven.

9. EQUALIZER

Kies uit de voorgeprogrammeerde equalizermodi in de stereomodus. (FLAT (GELIJKMATIG), CLASSIC (KLASSIEK), ROCK, JAZZ en POP); kies TREBLE (HOGE TONEN) en BASS (BAS)-instellingen en gebruik UP of

DOWN om de waarde te wijzigen.

10. NIGHT

Voor het selecteren uit de verschillende opties van de Nachtmodus (DRC UIT, ZACHT en AAN), waarbij het volumeverschil tussen gewone stemmen en harde geluiden als ontploffingen wordt samengeperst. (Enkel beschikbaar tijdens de weergave van Dolby digitale signalen.)

11. LEVEL

Voor de instelling van het LUIDSPREKERNIVEAU en de Testtoon. Verwijs naar "Geavanceerde geluidsregeling" op Pag. 21 voor details.

12. SUBWOOFER

Voor het selecteren uit de verschillende uitgangniveaus van de subwoofer (ZACHTE SUBWOOFER, GEBALANCEERDE SUBWOOFER, STERKE SUBWOOFER, KRACHTIGE SUBWOOFER).

13. De cijfertoetsen

Voor rechtstreekse toegang tot de geheugenzenders in de Tunermodus. Wijzigt het hoofdstuk als de bron een DVD is. Wijzigt het station of kanaal als de bron de tv of satelliet is.

14. SETUP

Voert naar de Setup-modus. Gebruik de knoppen LEFT en RIGHT om tussen de instelopties te kiezen. Gebruik UP of DOWN om de waarde te wijzigen. (SLEEP (SLAPEN), DIMMER, FRONT SPK DISTANCE (AFSTAND LUIDSPREKERS VOOR), CENTER SPK DISTANCE (AFSTAND CENTRALE LUIDSPREKER), SURROUND SPK DISTANCE (AFSTAND SURROUNDLUIDSPREKERS), CENTER SPK ON/OFF (CENTRALE LUIDSPREKER AAN/UIT), SURROUND SPK ON/OFF (SURROUND LUIDSPREKERS AAN/UIT)).

15. De werkingstoetsen

In de TUNERMODUS:

• Drukt u op de toetsen TUNER - en TUNER + om op of neer op een

radiofrequentie af te stemmen.

• Drukt u op SAVE om het geheugen voor het opslaan van de

gevonden zender te activeren en om de instelling van de geheugenzender te bevestigen.

• De toetsen PLAY, RECORD, STOP en PAUSE zijn er enkel voor de

gemakkelijke bediening van externe apparatuur die op uw ontvanger is aangesloten, zoals een cd-speler, videorecorder, dvdspeler, cassetterecorder enz. Deze afstandsbediening kan reeds de meeste

Thomsonproducten bedienen.

1. ON/ECO

Voor het aan- en uitschakelen van het apparaat. Wanneer het systeem wordt aangeschakeld, gaat het de modus binnen waarop het was ingesteld bij het uitschakelen.

2. Display

Geeft de huidige status van de ontvanger aan.

3. SUBWOOFER

Voor het selecteren uit de verschillende klankniveaus van de subwoofer. (ZACHTE SUBWOOFER, GEBALANCEERDE SUBWOOFER, STERKE SUBWOOFER, KRACHTIGE SUBWOOFER.)

4. De toetsen SOURCE

Voor het selecteren van de geluidsbron. (DVD, videorecorder, SAT, CD, cassette, TV en TUNER)

5. De toetsen SURROUND

Voor het selecteren van een digitale klankverwerker. (DOLBY PLII MOVIE, DOLBY PLII MUSIC. DOLBY PL EMULATION, 3 STEREO, ARENA, JAZZ CLUB, THEATER, STADIUM, DISCO, STEREO)

6. De toetsen PRESET

Voor het selecteren van geheugenzenders in de Tunermodus.

7. VOLUME

Voor het verhogen en verlagen van het volume.

8. PHONES

Stop de stekker van uw hoofdtelefoon (niet geleverd) in dit contact om alleen naar muziek te luisteren zonder uw omgeving te storen. De klank uit de luidsprekers wordt automatisch afgesloten wanneer een hoofdtelefoon is aangesloten.

OPMERKING

DISCO, STADIUM, THEATER, JAZZ CLUB en ARENA zijn niet beschikbaar als Dolby Digital of DTS wordt weergegeven.

Bedieningselementen van de ontvanger

OPMERKING

De toetsen CLEAR, MENU en GUIDE van de afstandsbediening werken niet voor deze ontvanger, doch kunnen worden gebruikt om andere Thomsonproducten te bedienen.

DPL5000 NL 7/30/04 9:58 AM Page 12

ON/ECO

SUBWOOFER SOURCE

VOLUME

SURROUND

PRESET

PHONES

Uw ontvanger bedienen

Om het apparaat aan en uit te schakelen

• Om de ontvanger aan te schakelen, drukt u op de ON/ECO -knop op het hoofdapparaat, of een van de bronknoppen (TUNER / DVD•6CH / TV / TAPE•CD / AUX 1 / AUX 2) op de afstandsbediening.

• Stand-by: als de ontvanger in de tunermodus staat, drukt u een keer op de knop ON/ECO om naar de stand-bymodus te gaan.

Druk twee keer binnen 2 seconden op de knop op de afstandsbediening als de ontvanger niet in de Tunerbronmodus staat, om naar de stand-bymodus te gaan.

Druk niet twee keer binnen 2 seconden op de knop als u een van de aanvullende apparaten wilt aanzetten.

• De ontvanger neemt een kleine hoeveelheid elektriciteit af als deze in stand-bymodus staat. Als u de stekker van het apparaat uit het wandstopcontact trekt zal er geen elektriciteit meer worden verbruikt.

Selectie van audio/videobron

Wanneer een van de audio-/videobronnen is geselecteerd, wordt de audio- of video-ingang geactiveerd die met de naam correspondeert. De ontvanger dient als een schakelapparaat tussen alle bronnen die erop zijn aangesloten.

Voorbeeld 1:

Indien u op de dvd-ingang (audio & video) van de ontvanger een dvd-speler heeft aangesloten, drukt u herhaaldelijk op de toetsen SOURCE van het apparaat tot DVD is geselecteerd, of drukt u op DVD•6CH van de afstandsbediening om de klank en het beeld van de dvd te ontvangen.

Voorbeeld 2:

Verdergaand op Voorbeeld 1 speelt nu de dvd. Wanneer een videorecorder op de VCR-ingang (audio & video) van de ontvanger is aangesloten drukt u herhaaldelijk op de toetsen SOURCE van het apparaat tot VCR is geselecteerd, of drukt op AUX 1 (VCR) van de afstandsbediening. De klank en het beeld die door de videorecorder worden uitgebracht vervangen nu de dvd-ontvangst.

Display

DVD / VCR / SAT / TUNER / TAPE / CD / TV

• Een pijl wijst naar de huidige bronmodus.

•Dolby digitale audio-ingang voor de signaalopmaak.

• Dolby Pro Logic II opmaak van de audio-uitgang.

• DTS geluidsuitvoerformaat.

FM / AM

•De indicator voor de golfband in de Tunermodus.

•Tunerstereosignaal geselecteerd.

OPT 1 2

•Optisch digitale ingang geselecteerd.

COAX

• Coaxiale digitale ingang geselecteerd.

TUNED

• De tuner heeft een zender gevonden.

• Luidsprekericonen. L - Linksvoor luidspreker C - Centrumluidspreker R - Rechtsvoor luidspreker LS - Linker stereofonische (achter) luidspreker RS - Rechter stereofonische (achter) luidspreker LFE - Subwoofer luidspreker

SLEEP

• Het apparaat is in de Inslaapmodus geschakeld.

MEMORY

• Het apparaat is klaar om een station in de geselecteerde voorprogrammeerlocatie op te slaan.

RDS

• het Radiodatasysteem is geactiveerd.

KHz / MHz

• Tunerfrequentie van het apparaat.

DPL5000 NL 7/30/04 9:58 AM Page 14

LFE

LS RS

ON/ECO

SOURCESUBWOOFER SURROUND

SUBWOOFER SOURCE

SURROUND

Uw ontvanger bedienen Uw ontvanger bedienen

U kunt tot maximaal 6 audio/video-bronnen op deze versterker aansluiten:

Brontoets Bijbehorende ingang (voorpaneel ontvanger) (achterpaneel ontvanger)

- DVD DVD IN (audio / video)

- VCR VCR IN/OUT (audio / video)

- SAT SAT IN (audio / video)

- CD CD IN (uitsluitend audio)

- TAPE TAPE IN/OUT (uitsluitend audio)

- TV TV IN (uitsluitend audio)

- TUNER ingebouwd

Op de display wijst een pijl naar de naam van de bron die is geselecteerd .

Voorbeeld :

Het gebruik van de afstandsbediening voor bijkomende componenten

U kunt de afstandsbediening gebruiken om VCR's (videocassetterecorders), satellieten, kabeldozen of TV’s van de meeste Thomson -merken te bedienen. Druk op de knop van de overeenkomstige bron op de afstandsbediening om opties op andere componenten te bedienen.

Volume doorponsen

Door de fabrieksinstelling van het apparaat kunnen de toetsen VOL+ /VOL- en MUTE alleen de ontvanger bedienen, ongeacht de modus (tv, videorecorder enz.) die voor de ontvanger is geselecteerd. Door het kenmerk Volume doorponsen te programmeren kunt u eveneens het volume van de tv instellen.

Om het kenmerk Volume doorponsen te activeren volgt u de onderstaande werkwijze:

1. Druk op de VOL-knop en houd hem ingedrukt.

2. Terwijl u de VOL-knop ingedrukt houdt, drukt u op een van de bronknoppen om de bron te kiezen, waarvanuit u het tv-volume wilt te regelen. (DVD, TV, VCR of SAT•CABLE (SAT/KABEL))

3. Blijf de VOL-knop indrukken en druk een keer op de tv-knop.

4. Laat alle knoppen los.

U zou nu in staat moeten zijn om het tv-volume op het geselecteerde apparaat te regelen en te onderdrukken.

De ontvanger gebruiken om een bron weer te geven

Nadat u een bron (DVD, CD, videorecorder) op de juiste wijze op de ontvanger hebt aangesloten, kunt u deze gedeeltelijk via de ontvanger regelen.

Een DVD afspelen via de ontvanger

1. Sluit een DVD-speler aan op de ontvanger (zie uw ontvanger aansluiten voor details).

2. Druk op ON/ECO op het hoofdapparaat of druk op de knop van de corresponderende bron op de afstandsbediening om de ontvanger aan te zetten.

3. Druk herhaaldelijk op de knop SOURCE op het hoofdapparaat of DVD•6 CH op de afstandsbediening om de DVD-bron te kiezen.

4. Schakel de DVD-speler in (ON) en start het afspelen.

5. Schakel uw TV in (ON).

6. Selecteer het gewenste A/V-kanaal op de TV (raadpleeg uw TV-handleiding voor details) tot het beeld van de DVD wordt weergegeven.

7. Stel zo nodig de Surround (rand)-modus in (zie "Geavanceerde geluidsregeling" voor meer details).

Voorbeeld 1:

Om een Dolby Prologische II filmklank weer te geven

Druk op de toetsen SURROUND tot "Dolby PL II MOVIE" op de display verschijnt en alle luidsprekericonen branden.

Voorbeeld

LD: Wellicht moet u een ander audiokanaal op uw laserdisc selecteren (raadpleeg de gebruiksaanwijzing van uw LD-speler).

8. Stel de volume knop naar wens in.

OPMERKING

Om een Dolby digitale klank te kunnen weergeven moet de bron via het optische of coaxiale contact op de ontvanger zijn aangesloten.

OPMERKING

Met uitzondering van de Tunermodus, kan het kenmerk Volume doorponsen in alle modi worden gebruikt.

OPMERKING

Om een videorecordersignaal voor opname te ontvangen moet de analoge uitgang van de DVD / CD / SAT / TV op de analoge ingang van de ontvanger zijn aangesloten.

TIP

Als de batterijen uit het batterijencompartiment van de afstandsbediening zijn verwijderd, zal de volume- en onderdrukregeling in alle bronmodi de volume- en onderdrukregeling van de ontvanger zijn, behalve in tv-modus.

TIP

Om terug te gaan naar de regeling van het ontvangervolume en het weer te onderdrukken, volgt u de stappen hierboven, maar drukt u in stap 3 op TUNER in plaats van TV.

OPMERKING

Voor sommige DVD-spelers kan het nodig zijn dat u de digitale uitvoerindeling instelt om Dolby Digital en DTS-signalen via de digitale verbinding met de ontvanger te ontvangen.

OPMERKING

1. Uw ontvanger beschikt over een ingebouwde tuner. Sluit enkel de juiste antenne aan op de achterzijde van uw ontvanger en u kunt naar radiozenders luisteren. (Zie details in het gedeelte Tuner)

2. Andere bronnen kunnen worden aangesloten op bovenstaande standaardbronnen. Bijvoorbeeld: u kunt een LD (laserdisc) aansluiten op de DVDingang.

3. Raadpleeg het gedeelte "Op audio-visuele componenten aansluiten" voor details over de aansluiting.

DPL5000 NL 7/30/04 9:58 AM Page 16

Uw ontvanger bedienen

Zenders opslaan:

De ontvanger kan maximaal 40 zenders in het geheugen opslaan. U kunt elke afzonderlijke zender zelf opslaan of de ontvanger kan alle beschikbare zenders automatisch opslaan in oplopende volgorde.

Automatische voorprogrammering (APP): (alleen FM)

1. Selecteer in de Tunermodus de golfband FM door te drukken op TUNER van de afstandsbediening.

2. Houd de toets TUNER van de afstandsbediening 3 secondenlang ingedrukt. "MEMORY" wordt in het rood op de display aangegeven en knippert tijdens het automatische opslaan in het geheugen.

Zenderfrequenties worden gescand en zenders worden automatisch opgeslagen. Wanneer alle beschikbare zenders zijn opgeslagen of alle 40 geheugenplaatsen vol zijn, stopt de automatische opslag van voorkeuzezenders.

Handmatig voorprogrammeren

1. Selecteer de golfband FM of AM door herhaaldelijk te drukken op TUNER.

2. Stem af op het radiostation dat moet worden opgeslagen (zie "Handmatig afstemmen" op pagina 16 hierboven voor details).

3. Druk op de toets SAVE van de afstandsbediening. "MEMORY" gaat knipperen en de geheugenlocatie wordt op de display aangegeven.

4. Terwijl MEMORY nog steeds op de display knippert, drukt u op PR of PR van de afstandsbediening om de gewenste geheugenlocatie te selecteren.

5. Druk op de toets SAVE van de afstandsbediening om de gevonden frequentie in de geselecteerde geheugenlocatie op te slaan.

6. Herhaal de stappen 1-5 om andere zenders in het geheugen te programmeren.

Het oproepen van geheugenzenders

1. Druk op TUNER van de afstandsbediening om de Tunermodus binnen te gaan.

2. Druk op de PRESET + of - knop op het hoofdapparaat of de PR of PR knop op de afstandsbediening om het voorgeprogrammeerde station te kiezen.

Uw ontvanger bedienen

De radio bedienen

De ontvanger beschikt over een ingebouwde tuner die geschikt is voor AM/FM-radio-ontvangst.

Handmatig afstemmen

1. Sluit de FM- en AM-antenne op de juiste wijze aan (zie "De antenne aansluiten" op pagina 5 voor details).

2. Druk op ON/ECO op het hoofdapparaat of de TUNER

-knop op de afstandsbediening om de ontvanger aan te schakelen.

3. Druk herhaaldelijk op de SOURCE-knop op het hoofdapparaat totdat de tunermodus geselecteerd is of druk op TUNER op de afstandsbediening.

4. Om af te wisselen tussen de golfbanden FM en AM drukt u herhaaldelijk op de toets TUNER.

5. Stem af op een zender door herhaaldelijk op TUNER - of TUNER + te drukken tot de gewenste zender is gevonden.

Automatisch afstemmen

Houd TUNER - of TUNER + ongeveer een secondelang ingedrukt om de automatische AFSTEMFUNCTIE te activeren. De ontvanger scant nu automatisch doorheen de frequenties tot hij een zender heeft gevonden.

Selecteer indien nodig een geluidseffect door te drukken op de toets SURROUND. (zie hoofdstuk "Geavanceerde geluidsregeling" voor details.)

Mono- of stereogeluid selecteren

Druk op de toets ST•MONO van de afstandsbediening om in de FM-tunermodus af te wisselen tussen mono- en stereoklank (wanneer beschikbaar).

OPMERKING

1. Als er storing is, past u de plaats van de antenne aan tot het geluid optimaal te horen is. De TV en andere elektronische apparaten kunnen de oorzaak van de storingen zijn, probeer de antenne dus uit de buurt van deze apparaten te plaatsen.

2. Een zwak signaal kan van invloed zijn op de "automatische zoekfunctie". Pas de antenne aan voor een betere ontvangst zodat efficiënter kan worden gezocht.

OPMERKING

Een zwak signaal kan van invloed zijn op de efficiëntie van de functie "Automatische opslag van voorkeuzezenders". Pas de antenne aan voor de beste ontvangst zodat efficiënter kan worden gezocht.

DPL5000 NL 7/30/04 9:58 AM Page 18

ON/ECO

SUBWOOFER SOURCE

SURROUND

RCE

PRESET

VOLUME

PHONES

PRESET

VOLUME

PHONES

Geavanceerde geluidsregeling

Geluidverbeteringssystemen

Deze ontvanger is uitgerust met verschillende ingebouwde geluidverbeteringssystemen.

Dolby Digital

Met Dolby Digital-modus kunt u genieten van volledig digitaal surroundgeluid van software die volgens de Dolby Digital-indeling is bewerkt. Dolby Digital biedt betere geluidskwaliteit en krachtigere ambiance dan conventionele Dolby Surround.

Dit apparaat is uitgerust met een Dolby Digital 5.1kanaal zodat u kunt genieten van een verbeterd volledig digitaal surroundgeluid. Anders dan Dolby Pro Logic waarin slechts vier kanalen (linksvoor, rechtsvoor, midden en achter) worden gebruikt, biedt het nieuwe systeem stereoscheiding van de achterluidsprekers (rechtsachter, linksachter). Deze 5 kanalen, samen met het subwooferkanaal voor de lage tonen (wordt beschouwd als 0.1 kanaal) vormen het ingangssignaal van de 5.1-kanaal (of 6 kanalen) voor Dolby Digital waarmee u kunt genieten van het meest geavanceerde luistergenot.

Dolby Pro Logic II

De Pro Logic II-modus gebruikt het ingebouwde circuit om de geluidssignalen voor de kanalen Left, Center, Right en Surround left en –right te sturen en gebruikt alle vijf luidsprekers. Om zowel de stereo- als Dolby Pro Logic programbronnen, zoals TV en videorecorder af te spelen, bevat Dolby Pro Logic II Dolby Pro Logic II Movie, Dolby Pro Logic II Music en Dolby Pro Logic.

U kunt deze modus gebruiken met eender welke stereo programmabron (zoals VCR / SAT) om te genieten van een geluid dat via meerdere kanalen wordt uitgebracht.

Digital Theater Systems (DTS)

DTS is een digitaal surroundsysteem dat zes kanalen met 20-bits audio levert van meesterlijke kwaliteit. Het biedt vijf volwaardige kanalen plus een speciaal laag frequentie-effectkanaal (LFE) voor de subwoofer, wat resulteert in wat algemeen bekend staat als 5.1 kanalen. Deze kan worden toegepast op bestaande 5.1luidsprekerconfiguraties.

DTS is beschikbaar in DVD, SAT/CAB en CD-modus.

Uw ontvanger bedienen

RDS (Radio Data System) uitsluitend voor FM

Het RDS-symbool wordt in het display weergegeven wanneer RDS-gegevens worden ontvangen. De volgende informatie kan beschikbaar zijn op bepaalde zenders:

• Zenderfrequentie,

• Zendernaam,

• Programmatype,

• Tijd,

• Radiotekst

Druk herhaalde malen op RDS op de afstandsbediening om het type informatie te selecteren dat u wilt laten weergeven.

Zender zoeken op programmatype

1. Druk herhaalde malen op PTY op de afstandsbediening om het gewenste programmatype weer te laten geven.

2. Druk op TUNER - of TUNER + van de afstandsbediening om te beginnen zoeken.

3. De zoekactie stopt wanneer er een zender is gevonden die het door u geselecteerde programmatype uitzendt.

OPMERKING

NO PTY wordt weergegeven als het geselecteerde type programma niet wordt uitgezonden.

U kunt naar zenders zoeken aan de hand van een van de volgende programmatypen: NEWS = nieuws AFFAIRS = actuele zaken INFO = informatie SPORT = sport EDUCAT = onderwijs DRAMA = series en hoorspelen CULTURE = religie of nationale cultuur SCIENCE = wetenschap en technologie VARIED = diverse POP M = popmuziek ROCK M = rockmuziek MOR M = middle-of-the-road-muziek, lichte muziek LIGHT M = licht klassieke muziek CLASSICS = klassieke muziek OTHER M = niet ingedeeld WEATHER = weer, medisch FINANCE = rapportage van de aandelenhandel CHILDREN = kinderprogramma's SOCIAL = sociologie, geschiedenis, geografie, psychologie, maatschappij RELIGION = alle facetten van geloven, vertrouwen en God of goden PHONE IN = publieke, telefonische discussie TRAVEL = aanbiedingen en programma's omtrent reizen HOBBY = recreatieve activiteiten en vrije tijd JAZZ = jazz-muziek COUNTRY = country-muziek NATIONAL = nationale muziek OLDIES = goud van oud FOLK = folk-muziek DOCUMENTARY = documentaires

Luistergebied

Middenluidspreker

Linker

frontluidspreker

Rechter

frontluidspreker

Rechter

achterluidspreker

Linker

achterluidspreker

Luistergebied

Middenluidspreker

Linker

frontluidspreker

Rechter

frontluidspreker

Rechter

achterluidspreker

Linker

achterluidspreker

DPL5000 NL 7/30/04 9:58 AM Page 20

Front Left Speaker

Center Speaker

Front Right Speaker

Front Left Speaker

Rear Left Speaker

Center Speaker

Front Right Speaker

Subwoofer

Rear Right Speaker

Rear Left Speaker

Subwoofer

Rear Right Speaker

Geavanceerde geluidsregeling

Dolby 3-stereo

Wanneer alleen de voor- en centrumluidsprekers worden gebruikt, worden de stereofonische signalen in de modus 3-stereo gehergroepeerd naar de linker en

rechter voorluidsprekers.

Stereo

De stereo-modus maakt gebruikt van de twee hoofdkanaaluitgangen van de frontluidsprekers. Gebruik deze modus als u alleen de frontluidsprekers hebt aangesloten.

DSP (Digital Sound Processor)

Deze digitale geluidseffecten lijken op de klanken die men in een reële omgeving hoort, zoals (DISCO / STADIUM / THEATER / JAZZ / CLUB / ARENA). DSP zet automatisch de analoge audiosignalen om in digitale signalen, zodat u de klank naar wens kunt instellen zonder aan klankkwaliteit te verliezen. De verschillende modi geven u een verschillend gevoel en verschillende types van luisteromgevingen.

De Nachtmodus

Dankzij de technologie Instelling van de Dynamische Reikwijdte (DCR) kunt u ook 's nachts van een verbeterde Dolby digitale geluidskwaliteit genieten, zonder daarbij kamergenoten of buren te storen. De Nachtmodus perst het verschil tussen gewone stemmen en harde klanken zoals ontploffingen samen, terwijl u kunt blijven genieten van uw Dolby digitale component (dvd, SAT). De Nachtmodus kan worden geactiveerd door te drukken op de toets NIGHT van de afstandsbediening. DRC OFF (fabrieksinstelling) verschijnt dan op de display. Terwijl DRC OFF (fabrieksinstelling) op de display is aangegeven drukt u herhaaldelijk op de toets NIGHT om af te wisselen tussen de verschillende modi en de gewenste modus te

selecteren. U kunt kiezen uit drie modi (DRC UIT, ZACHT, AAN) om het compressieniveau te bepalen.

Versterkingssysteem dynamische bas (dBas)

Voor het "versterkingssysteem dynamische bas" (dBas) is in de ontvanger een discrete versterker ingebouwd, die de subwoofer in staat stelt de kracht aan te houden die nodig is om krachtige effecten te blijven reproduceren. Er zijn 4 instellingen beschikbaar: ZACHT, GEBALANCEERD, STERK en KRACHTIG. Druk op de toets SUBWOOFER om naar wens af te wisselen tussen de verschillende effectniveaus voor uw subwoofer (dBas).

6-kanaals externe ingang

Er kan een externe decoder (Dts, Dolby Digital (Digitaal), etc…) of een apparaat met ingebouwde multi-kanaalsdecoder en 6-kanaals uitgangsconnector (dvdspeler, tv…) op de 6CH-ingang worden aangesloten. Het is daardoor dankzij deze verbinding mogelijk een toekomstige 6-kanaals codering (SACD, DVD Audio) af te spelen. Het externe decodeerapparaat zal de gescheiden geluidsinformatie naar de ontvanger zenden, die het signaal dan zal versterken en naar de juiste luidsprekers zenden.

Om 6-kanaals externe ingang in te schakelen, drukt u op SOURCE op de ontvanger totdat 6 CH geselecteerd is, of drukt u twee keer op dvd/6 channel op de afstandsbediening.

OPMERKING

De Nachtmodi zijn enkel beschikbaar tijdens de Dolby digitale weergave.

OPMERKING

Deze functie zal niet beschikbaar zijn in de 6kanaals ingangsmodus

OPMERKING

Deze functie zal niet beschikbaar zijn in de 6kanaals ingangsmodus

Luistergebied

Middenluidspreker

Linker

frontluidspreker

Rechter

frontluidspreker

Fijninstelling van de componenten

De ontvanger kan rechtreeks worden aangeschakeld door te drukken op de toetsen DVD•6CH / SAT•CABLE / TV / CD•TAPE / VCR / TUNER van de afstandsbediening, waarmee u ook de beste Stereofonische klankmodus selecteert. De fabriekstelling van de stereofonische modi voor verschillende componenten worden in de onderstaande tabel opgesomd. Om de Stereofonische modus te veranderen drukt u herhaaldelijk op de toets SURROUND om af te wisselen tussen de verschillende stereofonische modi en er de gewenste uit te selecteren. DOLBY PLII MOVIE => DOLBY PLII MUSIC => DOLBY PL EMULATION => 3 STEREO => ARENA => JAZZ CLUB => THEATER => STADIUM => DISCO => STEREO

De ontvanger slaat de laatste selectie op in het geheugen.

Instelling van het ingangssignaal

De ontvanger stelt zich standaard in op de instellingen die voor u het meest gemakkelijk zijn (zie tabel). Als uw aansluitingen afwijken van de standaardinstelling:

1. Selecteer de bron

2. Druk op de toets SETUP om de instelopties te zien.

3. Druk op de Linker of Rechter insteltoetsen tot ANALOG op de display verschijnt.

4. Druk op de pijltoetsen OMHOOG of OMLAAG om tussen analog (analoog) / optical 1 (optisch 1) / optical 2 (optisch 2) / coaxial (coaxiaal) de bij uw verbinding passende optie te kiezen. Uw selectie wordt automatisch in het geheugen opgeslagen.

De geselecteerde bron en de ingangsbron worden weergegeven in het display zolang deze ingeschakeld zijn, met uitzondering van een tijdelijke wijziging van de weergave (bijv. aanpassen van het volume).

Digitale ingang

Selecteer deze instelling om digitale signalen van een DVD-, CD-, LD-speler, SAT of TV weer te geven.

Analoge ingang

Selecteer deze instelling om analoge signalen van een cassettedeck, videorecorder of grammofoon weer te geven

Bron- wanneer digitale ingang (optisch wanneer analoge ingang ingang of coaxiaal) is geselecteerd is geselecteerd

DVD Dolby Digital DOLBY PLII MOVIE VCR N/A DOLBY PLII MOVIE SAT Dolby Digital DOLBY PLII MOVIE CD STEREO STEREO TAPE N/A STEREO TV Dolby Digital DOLBY PLII MOVIE TUNER N/A STEREO

STANDAARDINGANG (zoals weergegeven op display)

Analoog (DVD/ ANL) Analoog (VCR/ ANL) Analoog (SAT/ ANL) Analoog (CD/ ANL) Analoog (TAPE/ ANL) Analoog (TV / ANL) Ingebouwde radio

BRON

DVD VCR SAT CD TAPE TV FM/AM

BESCHIKBARE INGANG

Analoog

/ Optisch 1 / Optisch 2 / Coax

Analoog

/ - / -

Analoog /

Optisch 1 / Optisch 2 / Coax

Analoog

/ Optisch 1 / Optisch 2 / Coax

Analoog / - / - Analoog / Optisch 1 / Optisch 2 / -

BRON

DVD VCR SAT CD TAPE TV

OPMERKING

Indien een lineaire PCM-bron (CD) is geselecteerd, is de indeling Dolby Pro Logic, zelfs met digitale invoer.

OPMERKING

Digitale ingang is uitsluitend beschikbaar voor DVD, SAT, CD en TV.

DPL5000 NL 7/30/04 9:58 AM Page 22

Front Left Speaker

Center Speaker

Front Right Speaker

SUBWOOFER SOURCE

SURROUND

6 CH. EXTERNAL INPUT

SUBWOOFER SOURCE

SURROUND

PRESE

PHONES

Geavanceerde geluidsregelingGeavanceerde geluidsregeling

Geavanceerde instelling

Weergave Geavanceerde instelling (fabrieksinstelling) van VFD

De ontvanger kent als standaardwaarden de volgende afstanden:

Frontluidsprekers (L/R) 4.5 m Middenluidspreker (Cch) 4.5 m

Achterluidspreker (SUR) 3 m

Configuratie van de luidsprekers

U kunt bovendien de opstelling van de luidsprekers wijzigen. Gebruik een subwoofer om van een optimale klankkwaliteit te genieten.

• Afstand luidsprekers: Voor een optimale geluidservaring meet u de afstand tussen de luidsprekers en uw favoriete luisterpositie.

1. Druk op de toets SETUP om de opstelopties te zien.

2. Druk op de Linker of Rechter insteltoets tot de luidspreker die u wilt instellen op de display is aangegeven.

3. Druk op de pijlentoets Op of Neer om de instelling voor die luidspreker te veranderen. Uw selectie wordt automatisch in het geheugen opgeslagen.

4. Herhaal Stap 2 en 3 om de volgende luidspreker in te stellen.

5. Wanneer u met de opstelling klaar bent wacht u 5 seconden om de instellingen automatisch in het geheugen op te slaan, of drukt u op eender welke toets om uw selectie in het geheugen op te slaan en de Opstelmodus te verlaten.

Programma-indelingen weergeven

Wanneer een digitale bron wordt weergegeven, schakelt de ontvanger automatisch over naar de juiste surround-modus en geeft de luidsprekersymbolen aan de rechterzijde van het display weer. (zie overzicht)

U moet er echter wel rekening mee houden dat niet alle Dolby Digital-bronnen gecodeerd zijn met het volledige scala van vijf kanalen plus LFE*. Luidsprekersymbolen geven weer hoeveel en welke luidsprekers u hebt ingeschakeld (zie "Fijninstelling van de luidsprekers") en de letter in de luidsprekersymbolen geven weer welk kanaal aanwezig is in de brongegevens. Het getoonde overzicht bijvoorbeeld houdt in dat u alle vijf luidsprekers en de subwoofer hebt ingeschakeld en de digitale bronnen die u afspeelt, beschikken over vijf kanalen aangevuld met LFE.

* LFE staat voor laag frequentie-effect. De indicator "LFE" verschijnt als de digitale bron LFE-gegevens bevat. In dat geval wordt het lage tonen-signaal doorgegeven aan de subwoofer, wat een dynamisch, dieper lage tonen-effect biedt. Als de letter knippert, is het signaal te zwak of net voorbij.

Fijninstelling van de luidsprekers

Alle basisinstellingen voor de luidsprekers die bij dit apparaat werden geleverd zijn reeds voorgeprogrammeerd.

Daarnaast moet u, om het surroundgeluid effectiever te maken en aan de akoestische omstandigheden van uw luisterruimte aan te passen, het signaal van een aantal luidsprekers vertragen. Een dergelijke kanaalvertraging dient als compensatie voor de middenluidspreker of de surroundluidsprekers die zich dichter bij de luisterpositie bevinden dan de frontluidsprekers. U kunt gebruik maken van de SETUP-toets om de relatieve geluidssterkte van de luidsprekers aan te passen.

Om de geluidsterkte van de luidsprekers te testen

U kunt luisteren naar de geluidsterkte van de afzonderlijke luidsprekers.

1. Druk op LEVEL (NIVEAU) op de afstandsbediening en houd deze ingedrukt. Eén voor één zal er een kort geluid in de luidsprekers worden gehoord. De luidspreker waaruit op dat ogenblik geluid komt, zal op de display worden weergegeven.

2. Om het volumeniveau van de testtoon af te stellen, draait u aan de VOLUME-knop of drukt u op de knop VOL + of VOL - op de afstandsbediening om het hoofdvolume aan te passen (indien noodzakelijk).

Druk op de knoppen OMHOOG of OMLAAG om het individuele kanaalgeluid aan te passen terwijl het wordt weergegeven in de display.

Om het volume van de afzonderlijke luidspreker s in the stellen

1. Om het volume van de afzonderlijke luidsprekers te veranderen drukt u op de toets LEVEL van de afstandsbediening.

2. Blijf drukken op de toets LEVEL van de afstandsbediening om het in te stellen kanaal te selecteren en druk dan op de toetsen Op of Neer om het niveau voor dat kanaal in te stellen.

U kunt het niveau van het mastervolume aanpassen door de knop VOLUME te draaien of te drukken op de toets VOL + of VOL - van de afstandsbediening.

OPMERKING

Deze functie zal niet beschikbaar zijn in de 6 kanaals ingangmodus

OPMERKING

Deze functie zal niet beschikbaar zijn in de 6kanaals ingangsmodus

OPMERKING

Deze functie zal niet beschikbaar zijn in de 6kanaals ingangsmodus

Hoofd

links

Centraal

Hoofd

rechts

Achter

links

Achter

rechts

OPMERKING

De fabrieksinstelling voor de centrum en stereofonische luidsprekers is YES (ja). Indien u bepaalde luidsprekers niet wenst te gebruiken , moet u deze luidsprekers instellen op NO (neen) om de klankperformance optimaal te houden.

Middenluidspreker-instelling Yes/ No (Ja/ Nee) Surroundluidspreker-instelling Yes/ No (Ja/ Nee) Frontluidsprekerafstand 0.9m - 9m Middenluidsprekerafstand 0m - 9m Achterluidsprekerafstand 0m - 9m

DPL5000 NL 7/30/04 9:58 AM Page 24

PRESET

VOLUME

PHONES

Lch

L/S

Front

Left

Rear

Left

Center

Cch

Front Right

Rch

R/S

Rear

Right

LFE

LS RS

Verzorging en onderhoud

Storingswijzer

Bediening ontvanger/tuner

ST-indicator is uit.

• Verstel de antenne.

• Druk op de GO BACK/ST.MONO-toets om er zeker van te zijn dat u geen mono-signaal laat weergeven.

Het signaal is mono. Sterke zoemtoon of ruis.

• Het signaal is te zwak. Sluit een externe antenne aan.

• Verstel de antenne

• Richt de antenne weg van eventuele elektronica.

Storingen bij de FM-ontvangst.

• Schakel andere elektrische apparatuur (bijv. dvd, cdspeler) in de buurt van de ontvanger uit .

•Positioneer de antenne opnieuw.

Bediening afstandsbediening

Met de afstandsbediening kan het apparaat niet worden bediend.

• Op de afstandsbediening is een andere bron-modus geselecteerd. Druk op de juiste brontoets.

• Er zijn geen batterijen geplaatst. (Bij uw systeem geleverd) Plaats de batterijen voordat u probeert de afstandsbediening te bedienen. Zorg ervoor dat de + en - polen van elke batterij overeenkomen met de symbolen in het batterijvak van de afstandsbediening.

• De batterijen zijn leeg. Vervang de batterijen.

• De afstandsbediening is niet gericht op de afstandsbedieningssensor van het hoofdapparaat of er bevindt zich een obstakel tussen de afstandsbediening en het hoofdapparaat.

• De afstandsbediening is te ver van het hoofdapparaat verwijderd, houdt de afstandsbediening dichterbij.

De geprogrammeerde codes in de afstandsbediening worden gewist.

• Lege batterijen, vervang de batterijen.

Afstandsbediening 'vergeet' welke bron was geselecteerd.

• Lege batterijen, vervang de batterijen.

Algemeen

Geen audio.

• Zorg ervoor dat de luidsprekers zijn aangesloten.

• Controleer de ingangsaansluitingen.

• Controleer de aansluiting van het netsnoer.

• Zorg ervoor dat het MUTE-signaal op het voorpaneel is uitgeschakeld.

• Zorg ervoor dat de digitale instelling (optisch, coaxiaal of analoog) juist is.

• Controleer of de hoofdtelefoon niet aangesloten is.

Geen audio van een kanaal.

• Controleer de niveau-instelling van de luidspreker.

• Controleer de luidsprekersnoeren of de kabelaansluitingen van de externe bron.

• Controleer of de centrum- of randluidsprekerinstellingen op YES (JA) zijn ingesteld.

Ruis is hoorbaar wanneer de TV ingeschakeld is.

• De TV bevindt zich te dicht bij het audiosysteem.

Bepaalde instrumenten klinken misplaatst.

• Controleer de aansluitingen tussen de ontvanger en de luidsprekers als het geluid niet overeenkomt met de video.

• Controleer of de video- en audiokabel op de juiste wijze zijn aangesloten.

TAPE OUT en REC OUT werken niet in VCRmodus

• Controleer of het apparaat zich niet in de modus voor directe 6-kanaals invoer bevindt.

• In de modus VCR is het geluid van VCR UIT gedempt.

• In de modus TAPE is het geluid van TAPE UIT gedempt.

De buitenzijde reinigen

• Verwijder de netstekker van het systeem uit het stopcontact voordat u de buitenzijde van het systeem gaat reinigen met een zachte stofdoek of een enigszins vochtig zeemleer. Gebruik nooit krachtige oplosmiddelen.

Verwijder de stekker van het audiosysteem uit het stopcontact voordat u onderhoud uitvoert.

Schoonmaken

Maak de buitenzijde van het systeem schoon met een zachte stofdoek.

Belangrijk batterij-informatie

• Verwijder de batterijen om lekkage te voorkomen als u de afstandsbediening meer dan een maand niet gebruikt.

• Lekkende batterijen onmiddellijk wegwerpen, omdat lekkende batterijen brandwonden en andere verwondingen kunnen veroorzaken.

• Verwijder de batterijen op de juiste manier, volgens provinciale en lokale voorschriften (KCA).

• Elke batterij kan elektrolyt lekken als deze samen met een ander batterijtype wordt gebruikt, op de verkeerde manier wordt geplaatst, als alle batterijen niet tegelijkertijd worden vervangen, als deze in het vuur worden geworpen of als er een poging wordt gedaan een batterij op te laden die niet geschikt is om te worden opgeladen.

Veiligheidsmaatregelen

• Open onder geen enkele voorwaarde de behuizing. Reparaties of interne aanpassingen mogen uitsluitend door een ervaren technicus worden uitgevoerd.

• Schakel dit product nooit in terwijl de behuizing verwijderd is.

• Raak het apparaat niet met natte handen aan. Als vloeistof in de behuizing lekt, het apparaat naar een ervaren technicus brengen voor controle.

• Het apparaat mag niet worden blootgesteld aan druppels of spetters van enigerlei vloeistof.

Hoofdtelefoon en veiligheid

• Speel tijdens het luisteren met een hoofdtelefoon het geluid niet met een hoog volume af. Gehoorspecialisten raden het langdurig luisteren met een hoog volume af.

• Als u een zoemend geluid in uw oren hoort, het volume verlagen of stoppen met luisteren.

• U moet bijzonder voorzichtig zijn of tijdelijk de hoofdtelefoon niet gebruiken in potentieel gevaarlijke situaties.

• Zelfs als uw hoofdtelefoon een open constructie-type is, waarmee u geluiden van buitenaf kunt horen, dient u het volume niet dusdanig hoog in te stellen dat u niet meer in staat bent geluiden uit uw omgeving te horen.

Houd u aan de regels

Dit product mag uitsluitend worden gebruikt voor de doeleinden waarvoor het verkocht is, dat wil zeggen, vermaak zonder schending van auteursrechten. Elke poging dit product te gebruiken voor iets waarvoor het niet bedoeld is, is onrechtmatig en wordt daarom niet toegestaan door Thomson.

Apparatuurspecificaties:

VERSTERKERGEDEELTE:

RMS-uitgangsvermogen: Dolby Digital-modus met 10% totale harmonische vervorming Achterste kanalen: 60 Watt per kanaal (1kHz, 8 ohm) Voorste kanalen: 120 Watt per kanaal (1kHz, 4 ohm) Centraal kanaal: 120 Watt (1kHz, 4 ohm) Subwoofer-kanaal: 120 Watt (100Hz, 4 ohm) Totaal RMS-uitgangsvermogen, Dolby Digital-modus: 600 W

DIN -uitgangsvermogen: Dolby Digital-modus met 1% totaal harmonische vervorming Voorste kanalen (L en R ): 48 Watt per kanaal (1kHz, 4 ohm) Achterste kanalen (L en R): 24 Watt per kanaal (1kHz, 8 ohm) Centraal kanaal: 48 Watt (1kHz, 4 ohm) Subwoofer-kanaal: 48 Watt (80Hz, 4 ohm) Totaal DIN-uitgangsvermogen, Dolby Digital-modus: 550 Watt

Geluidsdemping: 65 dB Frequentierespons: 20 kHz / -3 dB, 1 kHz ref. Frequentierespons subwoofer: 10 Hz / -3 dB, 80 Hz ref. DIN 1kHz FL / FR Stereomodus: 45W x2 @ 6ohm <10% THD Verhouding signaal / storingen: 65 dB (Dolby digitale modus) Verhouding videosignaal / storingen van 40 dB tot 60 dB

VIDEOGEDEELTE:

Ingang (Ingangsgevoeligheid/ Impedantie):1Vp-p/ 75ohm Uitgang (Niveau/ Impedantie): 1Vp-p/ 75 ohm Frequentiebereik: 10Hz to 6MHz at +/- 3dB

AM-TUNERGEDEELTE:

Frequentiebereik: 2kHz +/-6dB, 1kHz ref. Bruikbare gevoeligheid: 800uV/m @ S/N 20dB Signaal/ruis-verhouding: 38dB MF-onderdrukking: 35dB

FM-TUNERGEDEELTE:

Frequentiebereik: 15kHz +/-3dB, 1kHz ref. Ruisonderdrukking: 24dBu Signaal/ruis-verhouding: 60dB(stereo) / 65dB(mono) MF-onderdrukking: 50dB

Afmetingen (d x b x h mm) :

Apparaat - 60 x 425 x 365 Voor- en surround torenluidsprekers - 1480 x 220 x 220 Centrumluidspreker - 90 x 140 x 80 Subwoofer - 375 x 140 x 435

DPL5000 NL 7/30/04 9:58 AM Page 26

Thomson DPL5000 User Manual [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual
