Thermon ZP-L-WP User Manual

Power Connection Kit

Installation Instructions

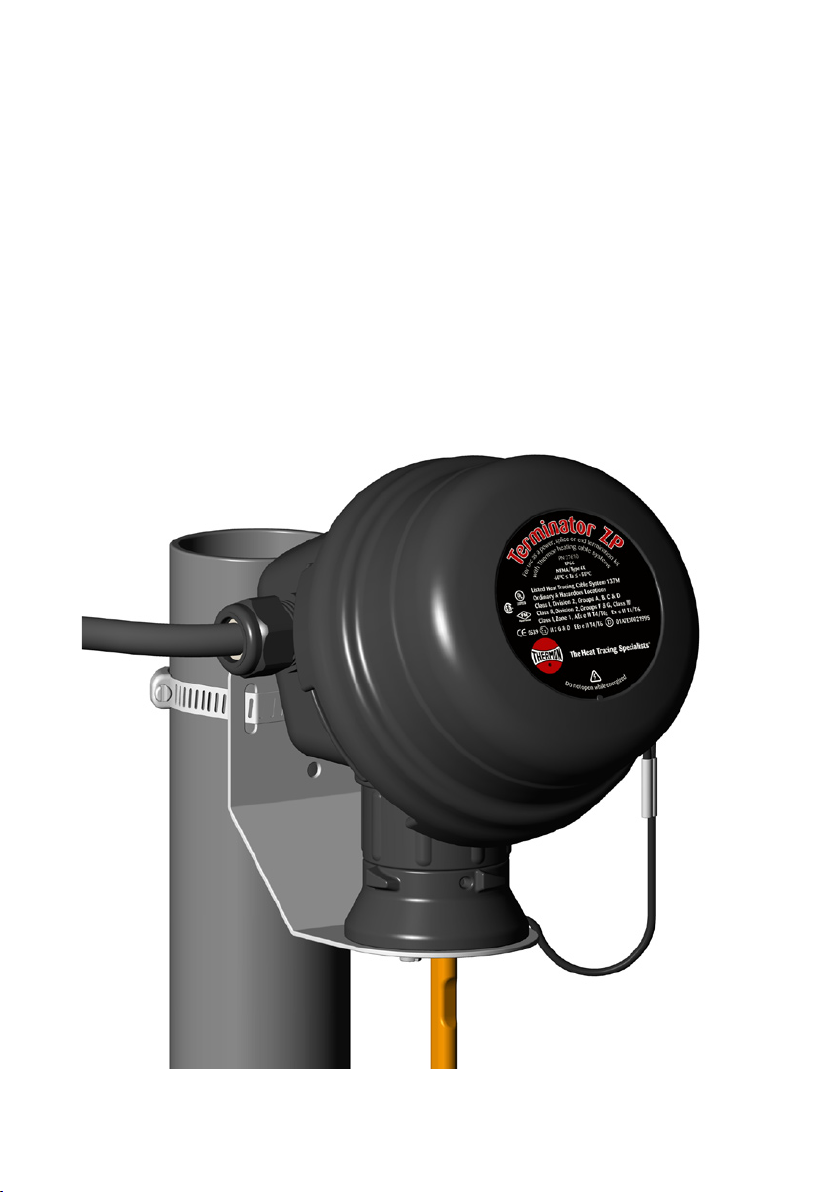

Terminator ZP-L-WP

for use with RSX, TSX, VSX self-regulating heating cables

Terminator ZP-S-WP

for use with BSX, HTSX, KSX self-regulating, HPT power-limiting,

and FP constant watt heating cables

For Power Connection (1-3 Heating Cables), In-Line Splice Connection,

T-Splice Connection, or End Termination (1-2 Heating Cables) Applications

Kit Contents 1

Item Qty Description

1 1 Expediter Assembly

2 1 Junction Box Lid
3 1 Junction Box Base w/ O-ring
4 1 Wall Mount Bracket
5 3 M5 Screws
6 3 Lock Washers
7 1 Terminal Blocks w/ DIN Rail

8 1 Junction Box Lid Cord
9 1 Nut
10 1 Power Gland
11 1 Blind Plug
12 2 Conductor Wire Pins (per cable)
13 1 Braid Wire Pin (per cable)
14 1 Power Connection Boot (per cable)
15 1 Ground Sleeve (per cable)
16 1 RTV Tube (per cable)
17 1 IEK Insulation Entry Kit (per cable)

18 1 to 2 Banding (optional, see steps 2-1 or 2-3)
19 1 XP-1 Bracket (optional, see step 2-3)

Support Cap w/ O-ring
Threaded Grommet Compressor
Grommet
Wall Mount Support Base w/ O-ring

2

1

3

4

5

6

Tools Required

Terminator-LN-Tool

3 mm
8 mm

(order separately)

28 mm
29 mm
33 mm

Certications/Approvals

IP66 NEMA/Type 4X -60°C ≤ Ta ≤ +55°C
Listed Heat Tracing Cable System 137M
Ordinary & Hazardous Locations
Class I, Division 2, Groups A, B, C & D
Class II, Division 2, Groups F & G, Class III
Class I, Zone 1, AEx e II T4-T6
Ex e II T4-T6

0539

II 2

G & D

Ex e II T4-T6

DEMKO 06ATEX0622119

Warnings

Due to the risk of electrical shock, arcing and re caused by

product damage or improper usage, installation or maintenance,
a ground-fault protection device is required.

Installation must comply with Thermon requirements and be
installed in accordance with the regulations as per the norm EN
IEC 60079-14 for hazardous areas (where applicable), or any
other applicable national and local codes.

7 8

9 10 11

Component approvals and performance ratings are based on the
use of Thermon specied parts only.

De-energize all power sources before opening enclosure.

Keep ends of heating cable and kit components dry before and

during installation.

Minimum bending radius of heating cable is 32 mm (except HPT
is 57 mm and FP is 19 mm).

Kit Contents Installation Instructions 2

PETK power termination components (per cable)

PETK-1: for RSX, TSX, VSX
PETK-2: for BSX, KSX, HTSX
PETK-3: for HPT (up to 200

PETK-4: for HPT (up to 260°C)

12

14

°C)

15

13

IEK insulation entry kit (per cable)

IEK-SXL: for RSX, TSX, VSX
IEK-SXM: for BSX
IEK-SXS: for KSX, HTSX
IEK-HPT: for HPT

- order separately

17

B-type banding

B-4: for pipes up to 4”
B-10: for pipes up to 10”
B-21: for pipes up to 21”

- order separately

18

- order separately

16

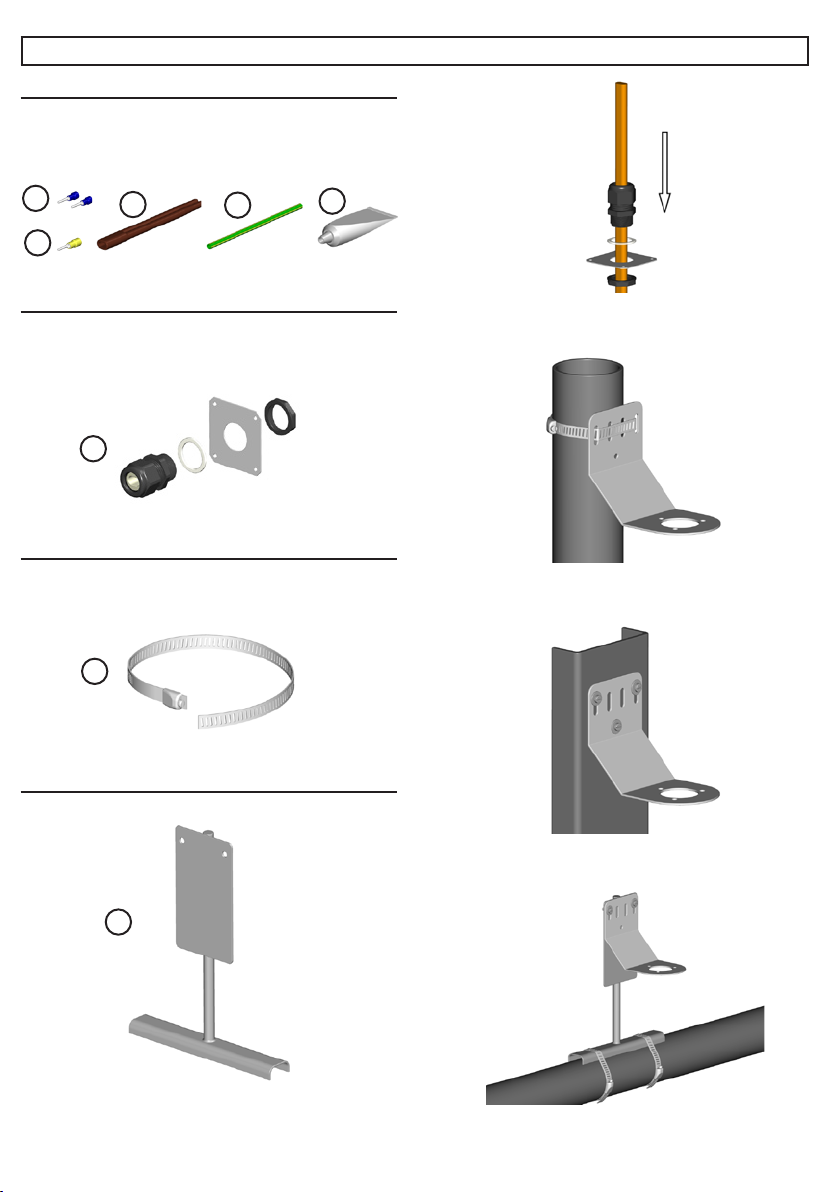

Slide appropriate IEK insulation entry kit components onto

1.

cable.

Mounting Method 1: Secure wall mount bracket to mounting

2-1.

surface using pipe band.

XP-1-140X80 Stainless Steel Mounting Bracket

19

- order separately

Mounting Method 2: Secure wall mount bracket to mounting

2-2.

surface using screws, washers, and nuts (user supplied).

Mounting Method 3: Secure XP-1 mounting bracket to pipe

2-3.

using pipe bands. Secure wall mount bracket to XP-1 using
screws, washers, and nuts (user supplied).

Installation Instructions 3

Mount expediter to bracket using M5 screws and lock

3.

washers.

Locate bus connection (HPT and FP only) as shown.

4.

Cut end of cable at angle to aid in piercing grommet. Leave
additional cable for expansion as needed.

Insert cable into expeditor. Make sure bus connection (HPT

5.

and FP only) remains outside of expediter.

Terminate cable with appropriate PETK termination kit.

7.

Refer to PETK installation instructions.

Push excess cable back through expediter. Tighten cap

8.

securely.

Install M25 power gland and M25 blind plug. For in-line

9.

splice, T-splice, or end termination, install additional M25
blind plug (order M25-B-EXE separately) instead of M25
power gland.

Cut off end of cable.

Mount junction box base on expediter. Make sure to align

10.6.

slots to properly orient junction box base. Tighten nut with
Terminator-LN-Tool. If mounting horizontally, threaded gland
holes must face downward.

Installation Instructions 4

Install power cable (if necessary).

11.

Install quick mount terminal blocks and tighten screws (if
necessary).

Complete system wiring. Terminal set screws shall be

13.

tightened to a torque value of 1.4 Nm (12.4 lb-in). See page
5 for wiring details.

Use screwdriver to ratchet on junction box lid. Lid will rotate

15.

30 degrees.

Lid latch mechanism fully engaged. To remove lid, repeat

16.12.

steps 14 and 15 but in the opposite direction.

Install IEK insulation entry kit to seal heating cable penetra-

17.

tion through insulation cladding.

Install junction box lid and twist hand tight. Insert screw-

14.

driver into ratchet slots located on side of junction box base.

Wiring Details Translation 5

Française

Instructions d’installation des kits de connexion
ZP-S-WP pour utilisation avec les câbles chauffants Thermon de type BSX, HTSX, KSX, HPT et FP
ZP-L-WP; pour utilisation avec les câbles chauffants Thermon de type RSX, TSX et VSX

Raccordement d’alimentation pour 1 à 3 câbles, épissure en ligne d’un câble, raccordement en Té ou
terminaison de 1 à 2 câbles
Les composants de terminaison PETK, le kit d’entrée de calorifuge, les bandes de cerclage et le collier de
serrage en acier inoxydable XP-1-140X80, ne sont pas inclus dans ce kit

Attention: Le circuit doit être hors tension avant l’ouverture du boîtier. Ce produit doit être installé cor­rectement. Éviter toute migration d’humidité, avant, pendant et après l’installation pour éliminer tout risque
électrique (arc, court-circuit, choc)

• Avant l’installation, lire ces instructions entièrement
Les systèmes de traçage THERMON doivent être surveillés par des dispositifs de protection

•

électriques différentiels.

•

Les tresses de protection électrique doivent être connectées à la terre

• Utiliser des outils en bon état et calibrés si nécessaire.

• L’installation doit être conforme aux normes électriques en vigueur.

Vérier également les instructions d’installation du câble chauffant et des kits de raccordement.

•

Power Connection (1 to 3 Heating Cables)

A1.

In-Line Splice and T-Splice

A2.

• Rayon de courbure mini des câbles autorégulants 32 mm (19 mm pour FP et 57 mm pour HPT)

Schémas:
Toutes les dimensions sont en millimètres

1. Positionner le kit d’entrée de calorifuge approprié en attente.

2.1. Méthode N°1: Fixer le support en place à l’aide de collier (Item 18 en option)

2.2. Méthode N°2: Fixer le support en place à l’aide de boulons et écrous (non fournis)

2.3. Méthode N°3: Installer le support XP1 sur la tuyauterie, puis xer l’adaptateur terminator à l’aide de
boulons et écrous (non fournis)

3. Fixer le pied du boîtier sur le support à l’aide de vis M5 et de rondelles de serrage.

4. Pour les câbles HPT et FP, localiser les jonctions entre l’élément chauffant et les conducteurs.
Couper le câble en biseau pour faciliter le perçage de la cavité du joint. Prévoir une surlongueur
pour des modications ultérieures. Voir page 4 les recommandations pour l’installation de plusieurs
câbles.

5. Inserer le câble dans l’orice. Assurez vous que les ls (( HPT et FP uniquement) restent à l’extérieur
de l’orice.

6. Couper l’extrémité du câble

7. Réaliser les kits de terminaisons PETK appropriés (se référer aux instructions d’installations des kits
PETK)

8. Ajuster la longueur du câble, repousser l’excès de câble à travers le pied support. Serrer le capot
supérieur. Fixer la surlongueur de câble sur la tuyauterie.

9. Installer l’entrée de câble M25 et les bouchons M25. Pour les épissures en ligne ou les connec­tions en Té, installer des bouchons M25 supplémentaires en lieu et place de l’entrée de câble
d’alimentation. ( commander des M25-B-EXE séparément)

10. Monter le boîtier sur l’adaptateur. Utiliser les guides pour bien orienter le boîtier. Serrer l’écrou à
l’aide de l’outil spécique Terminator-LN-Tool. Selon l’orientation de montage, assurez vous que les
perçages pour presse étoupe sont orientés vers le bas.

11. Raccorder le cas échéant, le câble d’alimentation électrique.

12. Positionner l’ensemble bornier et rail et bloquer les vis si nécessaire.

13. Finaliser le câblage. Fixer l’ensemble (couple de serrage de 1.4Nm). Voir page 5 les schémas de
câblage.

14. Positionner le couvercle de la boîte manuellement. Glisser un tournevis dans les fentes sur la
périphérie du boîtier

15. Utiliser le tournevis pour bloquer le couvercle (rotation d’environ 30 degrés)

16. La sécurité de blocage est complètement engagée. Pour ouvrir le boîtier répéter 14 & 15 mais dans

l’autre sens de rotation

17. Installer le kit d’entrée de calorifuge an d’étanchéier l’entrée de calorifuge.

A1 Alimentation électrique 1 à 3 câbles
A2 Épissure en ligne ou Té
A3 Terminaison (1 à 2 câbles). Enlever les barrettes pour installer deux terminaisons.

End Termination (1 to 2 Heating Cables)

A3.

Remove jumpers for 2 cable terminations.

Nederlands

Toepassingen.
Aansluitkast voor voedingsaansluiting, doorverbinding of eindafsluiting buiten de isolatie van Thermon
…SX zelfbegrenzende, vermogen begrenzende of constant vermogen verwarmingskabels. Voor gebruik
in explosiegevaarlijke en industriële omgevingen. Het maximale aantal verbindingen is vier, te weten 1
voeding in en 3 tracers uit of 2 voedingen (1 in en 1 uit) met 2 tracers uit.
Gebruik type ZP-L-WP voor tracing kabel type RSX, TSX en VSX.
Gebruik type ZP-S-WP voor tracing kabel type BSX, KSX, HTSX, HPT en FP.
Te gebruiken met Thermon PETK-…. afwerkingsets, IEK-L of S isolatie doorvoersets, bevestigingsbanden
type ABA… of B.. en XP-1-140x80 rvs montagesteun (zijn niet in deze set aanwezig).

LET OP: Schakel altijd eerst de spanning af, voordat de aansluitkast geopend wordt. De installatie moet
correct worden uitgevoerd. Inwateren moet voorkomen worden, zowel voor, tijdens en na installatie om

een elektrische schok, kortsluiting en vonkvorming te voorkomen.

• Lees deze instruktie in zijn geheel voor installatie van het product.
Thermon verwarmingssystemen moeten altijd geïnstalleerd worden met de correcte elektrische

•

beveiligingen. Thermon adviseert altijd een installatie automaat/zekering met aardlekbeveiliging toe

te passen.

• Verbind de metalen omvlechting van de verwarmingskabel met aarde.

• Gebruik alleen pers krimptangen met moment ontgrendeling.

De installatie moet in zijn geheel voldoen aan de locale voorschriften voor elektrische installaties en

•

aan de IEC 60079-14 bij gebruik in explosiegevaarlijke omgevingen.

• Component certicaten zijn gebaseerd op alleen gebruik van Thermon onderdelen.

• Zie ook de installatie instrukties van de desbetreffende verwarmingskabel voor de voedings- en

eindaansluiting.
Zorg dat zowel voor als tijdens de montage de open verwarmingskabel uiteinden en de set onderde-

•

len droog zijn.

• De minimale buigradius van verwarmingskabel is 32 mm (behalve HPT deze is 57 mm en FP is 19
mm).

Afbeeldingen:

1. Schuif de desbetreffende isolatie doorvoerset (IEK) onderdelen over de kabel.

2-1. Montage methode 1: Monteer de aansluitdoossteun stevig op een ongeïsoleerde leiding of steun

pijp m.b.v. montageband type ABA… of B… .

2-2. Montage methode 2: Monteer de aansluitdoossteun stevig tegen een vlak deel m.b.v. schroeven,

sluitingen en moeren (niet in deze set aanwezig).

2-3. Montage methode 3: Monteer de XP-1 montagesteun op de leiding m.b.v. montageband type

ABA… of B…. . Monteer de aansluitdoossteun stevig op de montage steun XP-1 m.b.v. schroeven,
sluitingen en moeren (niet in deze set aanwezig).

3. Monteer de opvoersok op de bovenzijde van de aansluitdoossteun m.b.v. M5 schroeven en veer-

ringen.

4. Bepaal het knooppunt in de verwarmingskabel (alleen voor HPT en FP) zoals aangegeven. Snij het
einde van de kabel schuin af, om het doorsteken door het doorvoerrubber mogelijk te maken. Zorg
dat er een extra lus in de kabel aanwezig is.

Translation 6

5. Steek de kabel door het rubber en de opvoersok. Controleer dat het knooppunt (alleen voor HPT
en FP) buiten de opvoersok zit.

6. Knip de tracing kabel 180 mm boven de opvoersok recht af.

7. Gebruik de installatie instrukties van de desbetreffende PETK-set voor het maken van een voedin­gaansluiting of eindafsluiting van de verwarmingskabel.

8. Duw eventuele overlengte van de verwarmingskabel terug. Draai de moer vast aan.

9. Monteer de bijgesloten M25 voedingskabelwartel en de M25 blindplug goed vast in het bodemdeel
m.b.v. een steeksleutel en een imbussleutel. Indien twee kabelwartels of blindpluggen nodig zijn,
moeten deze apart erbij besteld worden.

10. Monteer het bodemdeel van de aansluitkast op de opvoersok, zorg dat de O-ring op de opvoersok
aanwezig is. De vergrendelnokken en uitsparingen in de opvoersok en het bodemdeel moeten
overeenkomen. Draai de moer op de nippel, en draai deze vast m.b.v. LN montage sleutel. Zorg dat
de wartels niet inwaterend zijn.

11. Monteer en snij voedingskabel aan (indien nodig). Voedingskabel aansluitingen kunnen verschillend
zijn per type voedingskabel. Neem voor meer installatie instrukties kontakt op met de leverancier van
de voedingskabel.

12. Monteer de klemmenrail met de aansluitklemmen in het bodemdeel en schroef de twee schroeven

vast.

13. Sluit alle draden op de desbetreffende aansluitklemmen aan voor meer details zie blad 5. Draai de
schroeven in de aansluitklemmen met een koppel van 1,4 Nm aan.

14. Breng het deksel op het bodemdeel van de aansluitkast aan, en draai het deksel handmatig vast.
Steek een schroevendraaier aan de zijkant onder een deksellip in de opening van het bodemdeel.

15. Draai het deksel tot aan de aanslag dicht m.b.v. de schroevendraaier. Monteer het meegeleverde
koordje, bevestig één zijde aan de deksel en de andere zijde aan de bodem van de aansluitkast.

16. Om het deksel te verwijderen, moeten de stappen 14 en 15 in omgekeerde volgorde uitgevoerd
worden.

17. Monteer de isolatie doorvoerset (IEK) vast op de isolatie beplating.

A1. Voedingaansluiting (1 tot 3 verwarmingskabel).
A2. Twee - of drievoudige verwarmingskabel doorverbinding.
A3. Eindafsluiting van verwarmingskabel. Bij aansluiting van twee kabels moeten de doorverbindingen

op de aansluitklemmen verwijderd worden.

Deutsch

Anschlussset Terminator – Montageanleitung
Terminator ZP-L-WP zur Verwendung mit RSX, TSX, VSX selbstregulierenden Heizkabeln.
Terminator ZP-S-WP zur Verwendung mit BSX, HTSX, KSX selbstregulierenden Heizkabeln, leistungsbe­grenzenden Parallelheizkabel HPT und Parallelheizkabel FP.

Zum Betriebsspannungsanschluss (1-3 Heizkabel), Heizkabelverbindung, T-Abzweig oder Endabschluss
(1-2 Heizkabel).

Das Anschlusssystem PETK, Isolationsdurchführung IEK, Montageband und Edelstahlwandhalterung
XP-1-140x80 sind nicht im Anschlussset enthalten.

Sicherheitshinweise:

• Zur Vermeidung von Stromschlägen, Lichtbögen und Feuer, die durch mechanische Beschädigung
der Heizkabel oder unsachgemäße Verwendung bzw. Installation und Wartung hervorgerufen werden
können, ist ein Fehlerstrom-Schutzschalter (FI) je Heizkreis vorgesehen.

• Die Installation muß gemäß der THERMON Montageanleitung sowie den internationalen Richtlinien aus
EN IEC 60079-14 für explosionsgefährdete Bereiche (wo zutreffend) oder anderer nationaler/regionaler
Anforderungen konform ausgeführt werden.

• Zulassungen für Einzelkomponenten und Leistungskenndaten gelt en nur für originale THERMON
Produkte.

• Vor Arbeiten am Beheizungssystem Energieversorgung allpolig abschalten.

• Heizkabelenden und Anschlusskomponenten sind während der gesamten Verarbeitungszeit trocken

zu halten.

• Die Mindestbiegeradius bei selbstregulierenden Heizkabeln beträgt 32 mm (bei HPT: 57 mm, bei FP:
19 mm).

Illustrations:

1. IEK Isolationsdurchführung auf das Heizkabel passend schieben.

2-1. Montagemethode 1: Wandhalterung mit Montageband befestigen.
2-2. Montagemethode 2: Wandhalterung mit Schrauben, Unterlegscheiben und Muttern (kundenseitig)

befestigen.

2-3 Montagemethode 3: XP-1 Halterung an der Rohrleitung mit Montagebändern befestigen.

Wandhalterung an der XP-1 Halterung mit Schrauben, Unterlegscheiben und Muttern (kundenseitig)
befestigen.

3. Standfuß mit M5 Schrauben und Sicherungsscheiben auf der Wandhalterung befestigen.

4. Positionieren Sie die Kontaktstelle Versorugungsleiter / Heizleiter des Heizkabels (nur HPT und
FP) wie in der Darstellung gezeigt. Schneiden Sie das Heizkabelende zwecks leichterer Einführung
in das Grommet schräg ein. Lassen Sie eine kleine Schlaufe Heizkabel zum Ausgleich von
Bewegungen.

5. Schieben Sie das Heizkabel in den Standfuß. Stellen Sie sicher, dass Kontaktstelle Versorgungsleiter
/ Heizkabel außerhalb des Standfußes bleibt.

6. Schneiden Sie das Ende des Heizkabels ab.

7. Montieren Sie den zum Heizkabel passenden Heizkabelanschluss PETK. Zur Montage beachten Sie
die Montageanleitungen PETK.

8. Schieben Sie das konfektionierte Heizkabel in den Standfuß zurück. Verschrauben Sie die Kappe

vorsichtig.

9. Setzen Sie die Verschraubung Typ M25 für die Energieversorgung und den Blindstopfen ein. Bei
Heizkabelverbindungen oder T-Abzweigen bzw. Endabschlüssen zusätzlichen M25 Blindstopfen
einschrauben (bestellen Sie M25-B-EXE separat) anstelle der M25-Verschraubung für die Energiev-

ersorgung.

10. Setzen Sie das Terminator Gehäuse auf dem Standfuß. Stellen Sie durch Kerbe auf dem Standfuß
sicher, dass das Gehäuse korrekt ausgerichtet ist. Führen Sie die Mutter über die Heizkabelenden
und schrauben Sie diese auf dem Standfuß auf. Verwenden Sie dazu das Terminator-LN Montagew­erkzeug. Bei waagerechter Montage müssend die Verschraubungsöffnungen zum Boden gerichtet
werden.

11. Ziehen Sie das Kabel zur Energieversorgung in das Anschlussgehäuse ein (falls notwendig)

12. Positionieren Sie den auf der Montageschiene befestigten Klemmenblock und schrauben Sie diesen
fest (falls erforderlich).

13. Führen Sie die Anschlussleiter auf die entsprechenden Klemmen. Anziehungsdrehmoment für die
Klemmen: 1,4 Nm. Beachten Sie die Verdrahtungshinweise auf Seite 5.

14. Stecken Sie die Gehäuseabdeckung auf das Anschlussgehäuse und schrauben Sie diese mit der
Hand auf. Stecken Sie einen Schraubendreher in die Ratschenöffnungen, die sich an der Seite des
Anschlussgehäuses benden.

15. Verwenden Sie den Schraubendreher zum Einrasten des Gehäusedeckels. Dabei dreht sich der
Deckel um etwa 30° (siehe Darstellung).

16. Darstellung zeigt die Rastung in Endlage. Um den Gehäusedeckel wieder zu entfernen, vollziehen
Sie die Schritte 14 und 15 in umgekehrter Richtung

17. IEK Isolationsdurchführung für die Durchführung des Heizkabels durch die Isolierung anbringen.

A1. Anschlussplan (1 bis 3 Heizkabel).
A2. Anschlussplan Heizkabelverbindung und T-Abzweig.
A3. Endabschluss (1 bis 2 Heizkabel). Beide Klemmenbrücken entfernen.

Русский

Инструкция по монтажу набора силового подключения
Соединительные коробки Terminator ZP-L-WP для применения с саморегулирующимися
нагревательными кабелями RSX, TSX, VSX.
Соединительные коробки Terminator ZP-S-WP для применения с саморегулирующимися
нагревательными кабелями BSX, HTSX, KSX, кабелем предельной мощности HPT и кабелями
постоянной мощности FP.

Для подключения (1-3 нагревательных кабелей), подсоединения в линию, Т-образного
подключения или концевой заделки.

В комплект поставки не входят компоненты набора концевой заделки PETK, набора для прохода
через изоляцию IEK, бандажная лента типа В и монтажный кронштейн типа XP-1-140x80.

Предупреждение:

• Во избежание риска электрошока, искрения и возгорания вследствие повреждения или
ненадлежащего применения, монтажа или эксплуатации продукта, требуется устройство
защитного отключения (УЗО).

• Монтаж должен осуществляться в соответствии с требованиями компании Thermon и
нормами EN IEC 60079-14 для взрывоопасных областей (если имеют место), либо любые
другие применяемые национальные и местные нормы.

• Технические характеристики и сертификат на оборудование действительны только при
использовании комплектующих, оговоренных компанией Thermon.

• Отключите все источники питания перед тем, как открыть крышку.

• До и во время монтажа концы нагревательных кабелей и компоненты набора должны быть в
сухом состоянии.

• Минимальный радиус изгиба кабеля составляет 32 мм (для HPT - 57 мм и для FP - 19 мм).

Иллюстрации:

1. Установите соответствующий набор прохода через изоляцию на кабель.

2-1. 1-й способ монтажа. Закрепите настенный монтажный кронштейн на монтируемой

поверхности при помощи бандажа.

2-2. 2-й способ монтажа. Закрепите настенный монтажный кронштейн на монтируемой

поверхности с помощью болтов, плоских шайб и гаек.

2-3. 3-й способ монтажа. Закрепите монтажный кронштейн XP-1 на трубе при помощи бандажа.

Закрепите настенный монтажный кронштейн на XP-1 при помощи болтов, плоских шайб и
гаек.

3. Закрепите колонку на кронштейн с помощью болтов M5 и стопорных шайб.

4. Определите место соединения жилы кабеля и нити нагревательного элемента (только HPT
и FP) как показано. Отрежьте конец кабеля под углом, чтобы облегчить прокалывание
уплотняющей прокладки. Оставьте некоторое количество кабеля для компенсационной
петли.

5. Вставьте кабель в колонку. Убедитесь, что место соединения жилы кабеля и нити
нагревательного элемента (только для НРТ и FP) осталось снаружи колонки.

6. Отрежьте конец кабеля.

7. Заделайте конец кабеля с помощью соответствующего монтажного набора РЕТК. См.
инструкцию по монтажу РЕТК.

8. Протяните лишний кабель через колонку. Плотно затяните резьбовую втулку.

9. Установите сальник M25 и заглушку M25. Для подсоединения в линию, Т-образного
подключения или концевой заделки установите дополнительно заглушку М25 (М25-В-EXE
заказывается отдельно) вместо сальника М25.

10. Установите соединительную коробку на колонку. Удостоверьтесь, что пазы расположены в
соответствии с основанием соединительной коробки. Затяните гайку с помощью Terminator­LN-Tool. Если коробка монтируется горизонтально, сальники должны быть расположены по
направлению книзу.

11. Протяните силовой кабель (если необходимо).

12. Установите клеммный блок и закрепите.

13. Закончите подсоединение проводов системы. Болты на клеммной колодке должны быть
затянуты с усилием 1.4 Нм (12.4 фт.-д.). Схему подсоединения проводов см. на стр. 5.

14. Установите крышку соединительной коробки и закрутите вручную. Вставьте отвертку в пазы
храповика, расположенные на боковой стороне основания соединительной коробки.

15. При помощи отвертки затяните крышку соединительной коробки. Крышка должна
повернуться на 30 градусов.

16. Крышка коробки полностью закрыта. Для снятия крышки повторите шаги 14 и 15 в обратном
порядке.

17. Используйте набор IEK, чтобы загерметизировать место прохода кабеля через слой изоляции.

А1. Силовое подключение (от 1-до 3 кабелей).
А2. Подсоединение в линию и Т-образное подключение
А3. Концевая заделка (от 1 до 2-х нагревательных кабелей). Удалите перемычки в случае

подключения 2 кабелей.

EuropeanHeadquarters

Thermon Europe B.V.
Boezemweg 25 • 2641 KG Pijnacker
PO Box 205 • 2640 AE Pijnacker • The Netherlands
Phone: [phone] • Facsimile: [phone]
Website: www.thermon.com

CorporateHeadquarters

Thermon Manufacturing Company
100 Thermon Drive • San Marcos, TX 78666 • U.S.A.
Phone: [phone] • Facsimile: [phone]

For the Thermon ofce nearest you visit us at www.thermon.com

THERMON...The Heat Tracing Specialists



Form I-433135-0407 Specications and information are subject to change without notice.
