Thermex Topflow 8000 User Manual [ru]
Руководство по эксплуатации
User manual
RU
Модели
Models
Серия
Series
Topf l ow
Topflow Pro
Электрический проточный
ВОДОНАГРЕВАТЕЛЬ
Instantaneous electric water heater
Top fl ow
6000
Top fl ow
8000
Top fl ow
10000
www.thermex.ru
Top fl ow
15000
Top fl ow Pr o
21000
ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ
ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ НАСТОЯЩЕЕ РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Поздравляем Вас с приобретением проточного электроводонагревателя
Thermex. Настоящее руководство распространяется на проточные электроводо-
нагреватели Thermex серии Topflow и Topflow Pro (далее по тексту ПЭВН, при-
бор, устройство). Полное наименование приобретенного вами ПЭВН указано в
идентификационной табличке на корпусе прибора, а также на стикере на короб-
ке.
1. НАЗНАЧЕНИЕ
Проточный электроводонагреватель Thermex предназначен для обеспечения
горячей водой бытовых объектов, имеющих магистраль водоснабжения с необходимыми параметрами. ПЭВН должен эксплуатироваться в закрытых отапли-
ваемых помещениях.
2. КОМПЛЕКТ ПОСТАВКИ
Водонагреватель
- 1 шт.
Руководство по эксплуатации
- 1 шт.
Упаковка
- 1 шт.
Шаблон для установки
- 1 шт.
Шайба
- 4 шт.
Дюбель
- 4 шт.
Винт
- 4 шт.
Вставка
- 4 шт.
Переходник для входного патруб-
ка холодной воды с фильтром
- 1 шт. (для Topflow Pro 21000)
Переходник для выходного па-
трубка горячей воды
- 1 шт. (для Topflow Pro 21000)
2
3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Степень защиты ПЭВН от проникновения твердых частиц и пыли – IPX4.
Температура окружающей среды, в которой эксплуатируется ПЭВН, должна
находиться в пределах от +3 С° до +40 С°, атмосферная влажность – до 80%,
кратковременно до 98% (при температуре окружающей среды не более 25 С°).
Замерзание воды в ПЭВН при отрицательных температурах приводит к выходу
его из строя, что не является гарантийным случаем.
Таблица 1
Модель
THERMEX
Topflow
6000
THERMEX
Topflow 8000
THERMEX
Topflow 10000
THERMEX
Topflow
15000
THERMEX
Topflow Pro
21000
Артикул
211 018
211 019
211 020
211 021
211 022
Напряжение
230 В ~
380 В ~
380 В ~
Частота
50 Гц
Мощность
6000 Вт
8000 Вт
10000 Вт
15000 Вт
21000 Вт
Производитель-
ность (∆t=25℃)
3.4 л/мин.
4.6 л/мин.
5.7 л/мин.
8.5 л/мин.
11.8 л/мин.
Производитель-
ность (∆t=35℃)
2.5 л/мин.
3.3 л/мин.
4.1 л/мин.
6.2 л/мин.
8.5 л/мин.
Размеры аппара-
та
365X210X130 мм
472X255X115 мм
Вес
3 кг
4.5 кг
Размеры коробки
400X225X140 мм
500X300X165 мм
Рекомендован-
ное сечение
кабеля
4 мм2
4 мм2
6 мм2
2.5 мм2
4 мм2
Подсоединение
воды
G 1/2
Рабочее давле-
ние
0.1 MPa
Номинальное
давление, макс.
1 MPa
Степень защиты
IPX4
Класс защиты
I
Класс энергоэф-
фективности
A
3
4. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
Электропроводка, предохранительные и коммутационные устройства должны соответствовать мощности подключаемого ПЭВН. Подключайте ПЭВН к
электрической сети строго с параметрами, указанными на маркировочной таб-
личке на корпусе прибора.
Перед установкой ПЭВН проверьте и убедитесь, что в вашей электрической
сети присутствует заземляющий контур. При отсутствии заземляющего контура
эксплуатация ПЭВН запрещена.
При использовании ПЭВН в устаревших системах водоснабжения с большим количеством взвешенных частиц и примесей в протекающей в них воде,
применение дополнительных фильтров обязательно.
ЗАПРЕЩАЕТСЯ:
оставлять без надзора работающий ПЭВН;
подключать ПЭВН к электросети, не установив его на стене и не запол-
нив его водой;
использовать загрязненную воду с песком, ржавчиной или илом, вклю-
чать ПЭВН при замерзании в нем воды;
использовать прибор в незакрытых и неотапливаемых помещениях (в
помещениях, где есть риск заморозки).
Электрическая безопасность ЭВН гарантирована только при наличии эффективного заземления, выполненного в соответствии с действующими прави-
лами монтажа электроустановок.
Следует обращать внимание детей на то, чтобы они не играли с
ЭВН. ЭВН не предназначен для эксплуатации лицами (включая детей) с ограниченными физическими, осязательными или психическими способностями, а также лицами, не умеющими пользоваться
ЭВН, за исключением случаев, когда это происходит под наблюдением или согласно инструкциям от лиц, отвечающих за безопасность ЭВН.
4
5. УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Установка должна производиться квалифицированным персоналом.
Подключение ПЭВН к системе водоснабжения производится только при
помощи медных, металлопластиковых или пластиковых труб, а также специаль-
ной гибкой сантехподводки. Запрещается использовать гибкую подводку бывшую ранее в употребление. Рекомендуется подавать воду в ПЭВН через фильтр-
грязевик, установленный на магистрали холодной воды (не входит в комплект
поставки).
Рекомендуется следующая последовательность действий по установке:
1. Монтаж водонагревателя на стене.
2. Подключение к водопроводу.
3. Подключение к электросети.
6. РАЗМЕЩЕНИЕ, УСТАНОВКА, ПОДКЛЮЧЕНИЕ К ЭЛЕКТРО-
СЕТИ
При установке ПЭВН следует размещать таким образом, чтобы брызги воды
не попадали на его корпус.
При сверлении (выполнении) отверстий в стене, следует учитывать прохо-
дящие в ней кабели, каналы и трубы.
ВНИМАНИЕ! Во избежание причинения вреда имуществу потребителя и (или) третьих лиц в случае неисправностей системы горячего
водоснабжения, необходимо производить монтаж ПЭВН в помещениях, имеющих гидроизоляцию полов и дренаж в канализацию, и
ни в коем случае не размещать под ПЭВН предметы, подверженные
воздействию воды. При размещении ПЭВН в незащищенных помещениях необходимо установить под ПЭВН защитный поддон с дренажем в канализацию.
В случае размещения ПЭВН в местах, труднодоступных для проведения
технического и гарантийного обслуживания (антресоли, ниши, межпотолочные
пространства и т.п.) демонтаж и монтаж ПЭВН осуществляется потребителем
самостоятельно, либо за его счет.
Примечание: защитный поддон не входит в комплект поставки ПЭВН.
ВНИМАНИЕ! Перед включением электропитания убедитесь, что
ПЭВН заполнен водой.
Перед началом монтажа электропроводки обесточьте сеть, к которой происходит подключение прибора. Сначала кабель подключается к прибору, а затем к
выключателю. Устройство должно быть подключено к отдельному автомату.
5
6

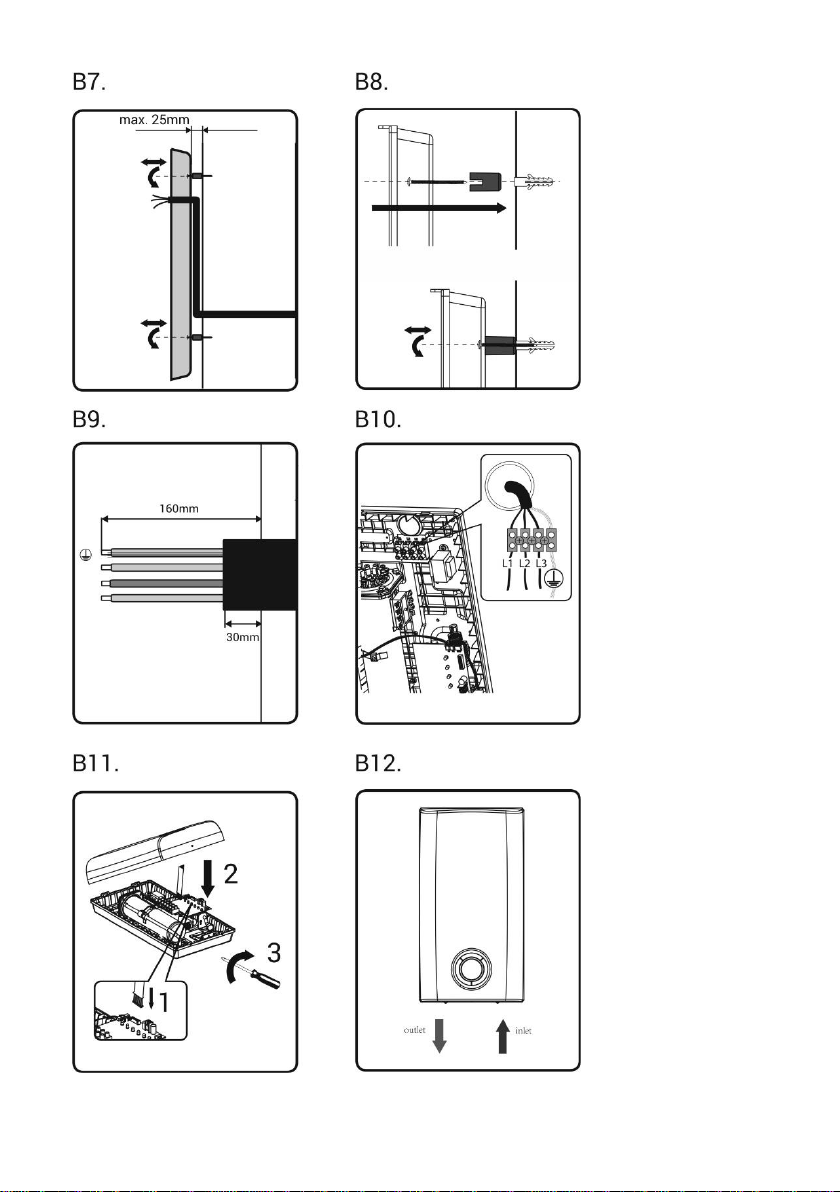

Рис. 1. Монтаж ПЭВН Thermex Topflow 6000, Topflow 8000, Topflow 10000,
Topflow 15000
