Модели

Models

Flat Smar t

Электрический накопительный

ВОДОНАГРЕВАТЕЛЬ

Electric storage water heater

FSD

FSD Diamond

30 V 50 V 50 H 80 V 80 H 100 V

www.thermex.ru

Серия

Series

Digital

ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Поздравляем Вас с приобретением электроводонагревателя THERMEX. Выражаем уверенность в том, что широкий ассортимент наших электроводонагревателей удовлетворит любые Ваши потребности. Применение современных технологий и материалов высочайшего качества при изготовлении приборов определили популярность и доверие к торговой марке THERMEX. Наши электроводонагреватели опционно снабжены устройством защитного отключения (УЗО),

обеспечивающим Вам полную электробезопасность при эксплуатации.

Электроводонагреватели THERMEX разработаны и изготовлены в строгом соответствии с международными стандартами, гарантирующими надежность и

безопасность эксплуатации.

Настоящее руководство распространяется на модели THERMEX серии FSD и FSD Diamond. Наименование модели приобретенного Вами водонагревателя указано в разделе «Отметка о продаже» и в идентификационной табличке на корпусе

прибора.

1. НАЗНАЧЕНИЕ

Электроводонагреватель (далее по тексту ЭВН) предназначен для обеспечения горячей водой бытовых и промышленных объектов, имеющих магистраль хо-

лодного водоснабжения с необходимыми параметрами.

ЭВН должен эксплуатироваться в закрытых отапливаемых помещениях и не предназначен для работы в непрерывно проточном режиме.

Электроводонагреватель (далее по тексту - ЭВН) предназначен для обеспече-

ния горячей водой бытовых и промышленных объектов, имеющих водопровод

холодной воды с давлением не менее 0,05 МПа и не более 0,7МПа.

ЭВН должен эксплуатироваться в закрытых отапливаемых помещениях. При-

бор не предназначен для работы в непрерывно проточном режиме.

2. КОМПЛЕКТ ПОСТАВКИ

Электроводонагреватель

- 1 шт.

Предохранительный клапан типа GP

- 1 шт.

Руководство по эксплуатации

- 1 шт.

Комплект анкеров для крепежа

- 1 комплект

Упаковка

- 1 шт.

3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания всех типов и моделей ЭВН должно находиться в пределах 230 В ±10%. Частота питающей электросети 50Гц ± 1 %. Объем внутреннего бака и мощность нагревательного элемента указаны в идентификационной таб-

личке на корпусе прибора. Диаметр резьбы патрубков входа и выхода воды –

G1/2.

Таблица 1

Маркировка

Усредненное время

нагрева на ΔТ=45°С

при мощности 2,0 кВт

Постоянные

суточные по-

тери, кВт/24ч

Фактическое годовое по-

требление электроэнергии,

кВт

FSD 30 V,

FSD 30 V Diamond

50 мин.

1,1

394,2

FSD 50 V, FSD 50 H,

FSD 50 V Diamond,

FSD 50 H Diamond

1 ч. 25 мин.

1,4

496,4

FSD 80 V, FSD 80 H,

FSD 80 V Diamond,

FSD 80 H Diamond

2 ч. 10 мин.

1,6

565,8

FSD 100 V,

FSD 100 V Diamond

2 ч. 45 мин.

1,8

642,4

Изготовитель оставляет за собой право на внесение изменений в конструк-

цию и характеристики ЭВН без предварительного уведомления.

4. ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ ЭВН

Внешний корпус ЭВН выполнен из ударопрочного пластика. Внутренний бак изготавливается из высококачественной нержавеющей стали с содержанием титана, что обеспечивает высокую коррозионную стойкость и, как следствие, дли-

тельный срок эксплуатации. Пространство между внешним корпусом и внутренним баком заполнено пенополиуретаном - современной, экологически чистой теплоизоляцией, обладающей наилучшими характеристиками теплосбережения.

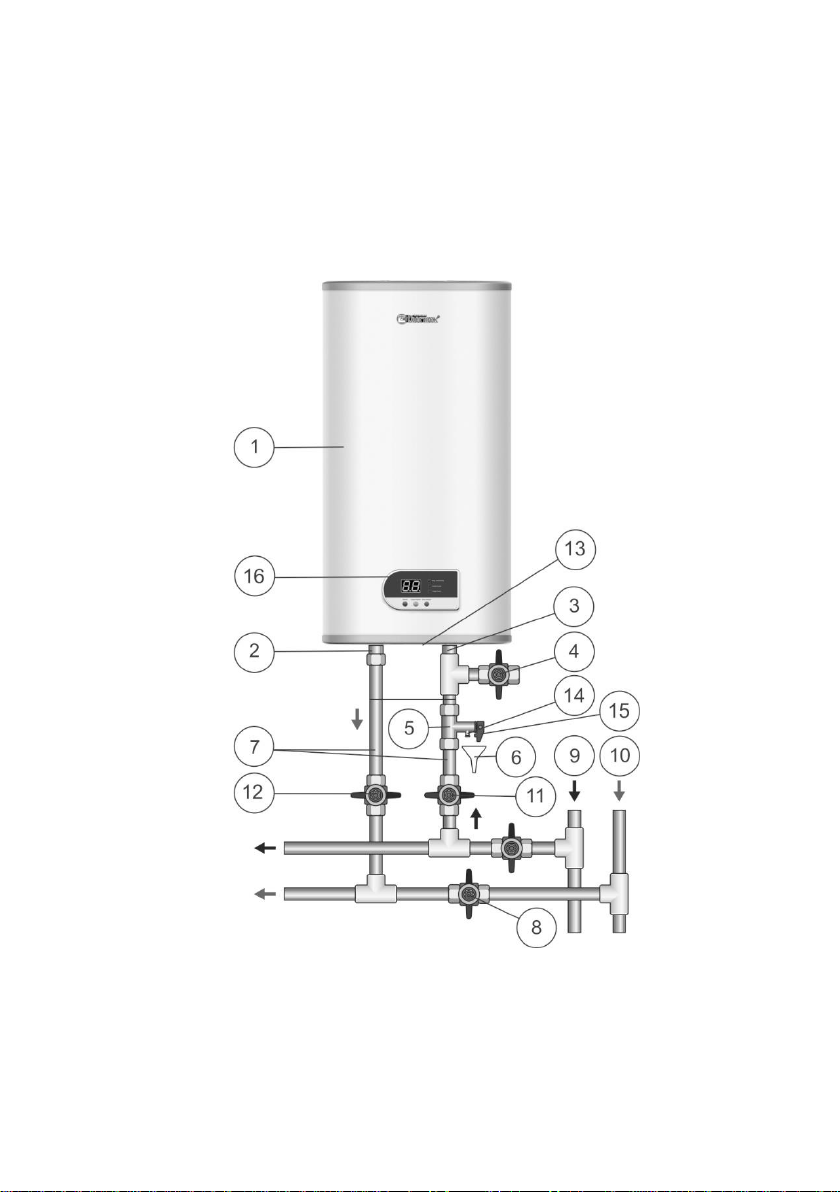

Модели FSD и FSD Diamond имеют два резьбовых патрубка: для входа холодной

воды (Рис. 1, п. 3) с синим кольцом и выхода горячей воды (Рис. 1, п. 2) - с крас-

ным кольцом. На лицевой стороне ЭВН, во всех моделях, находится панель

управления (Рис. 1, п. 16).

На съемном фланце смонтированы трубчатый электронагреватель (ТЭН) и

датчики термостата и термовыключателя. ТЭН служит для нагрева воды и управ-

ляется термостатом, который имеет плавную регулировку температуры до +75°С.. Все модели имеют электронное управление с сенсорной регулировкой.

Электроника автоматически поддерживает температуру воды на уровне, установ-

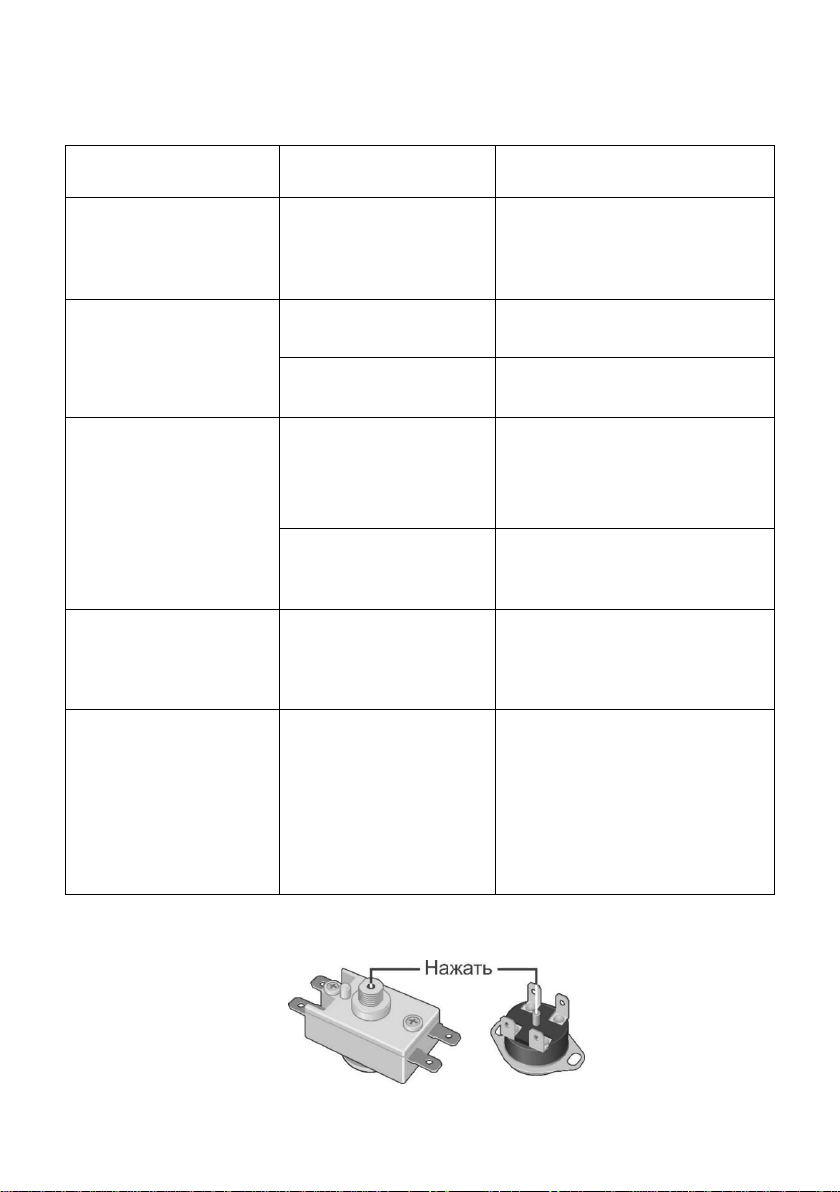

ленном пользователем. Термовыключатель служит для предохранения ЭВН от перегрева и отключает ТЭН от сети при превышении температуры воды свыше

+95°С (Рис. 3).

В всех моделях индикация режима нагрева осуществляется контрольной лам-

пой “Temp. Preservation” (Рис. 2, п. 7) – она загорается при достижении заданной температуры.

На электрическом шнуре прибора опционно смонтировано УЗО, обеспечивающее отключение ЭВН от сети электропитания при утечке или пробое напряже-

ния питания на заземленные элементы прибора.

Предохранительный клапан (Рис. 1, п. 5) выполняет функции обратного клапана, препятствуя попаданию воды из водонагревателя в водопроводную сеть в случаях падения в последней давления и в случаях возрастания давления в баке при сильном нагреве воды, а также функции защитного клапана, сбрасывая избы-

точное давление в баке при сильном нагреве воды. Во время работы водонагрева-

теля вода может просачиваться из выпускной трубы предохранительного клапана

для сброса излишнего давления, что происходит в целях безопасности водонагре-

вателя. Эта выпускная труба должна оставаться открытой для атмосферы и быть

установлена постоянно вниз и в незамерзающей окружающей среде.

Необходимо обеспечить отвод воды из выпускной трубы предохранительного клапана (Рис. 1, п. 14) в канализацию, предусмотрев при монтаже ЭВН соответ-

ствующий дренаж (Рис. 1, п. 6).

Необходимо регулярно (не реже одного раза в месяц) проводить слив неболь-

шого количества воды через выпускную трубу предохранительного клапана в канализацию для удаления известковых осадков и для проверки работоспособности клапана. Для открывания клапана он снабжен ручкой (Рис. 1, п. 15). Необходимо следить, чтобы во время работы ЭВН эта ручка находилась в положении, закры-

вающем слив воды из бака.

5. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Электрическая безопасность ЭВН гарантирована только при наличии эффективного заземления, выполненного в соответствии с действующими правилами

монтажа электроустановок.

Сантехническая подводка и запорная арматура должны соответствовать па-

раметрам водопроводной сети и иметь необходимые сертификаты качества.

При монтаже и эксплуатации ЭВН не допускается:

 подключать электропитание, если ЭВН не заполнен водой;

 снимать защитную крышку при включенном электропитании;

 использовать ЭВН без заземления;

 включать ЭВН в водопроводную сеть с давлением больше 0,7 МПа;

 подключать ЭВН к водопроводу без предохранительного клапана;

 сливать воду из ЭВН при включенном электропитании;

 использовать запасные части, не рекомендованные Производителем;

 использовать воду из ЭВН для приготовления пищи;

 использовать воду, содержащую механические примеси (песок, мелкие

камни), которые могут привести к нарушению работы ЭВН и предохра-

нительного клапана.

 изменять конструкцию и установочные размеры кронштейнов ЭВН.

Температура окружающей среды, в которой эксплуатируется ЭВН, должна находиться в пределах от 3ºС до 40ºС. Замерзание воды в ЭВН при отрицательных

температурах приводит к выходу его из строя, что не является гарантийным случаем.

Следует обращать внимание детей на то, чтобы они не играли с ЭВН. ЭВН не предназначен для эксплуатации лицами (включая детей) с ограниченными физическими, осязательными или психическими способностями, а также лицами, не умеющими пользоваться ЭВН, за исключением случаев, когда это происходит под наблюдением или согласно инструкциям от лиц, отвечающих за безопасность ЭВН.

6. УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Все монтажные, сантехнические и электромонтажные работы должны прово-

диться квалифицированным персоналом.

7. РАЗМЕЩЕНИЕ И УСТАНОВКА

Установка ЭВН производится в соответствии с маркировкой, указанной на

корпусе, и следующей таблицей:

Маркировка

Объем

Размещение

FSD 30 V

30 литров
