DECOR 810 / DECOR 830

1

DANSK
NORSK
SVENSK
ESPAÑOL

A

2

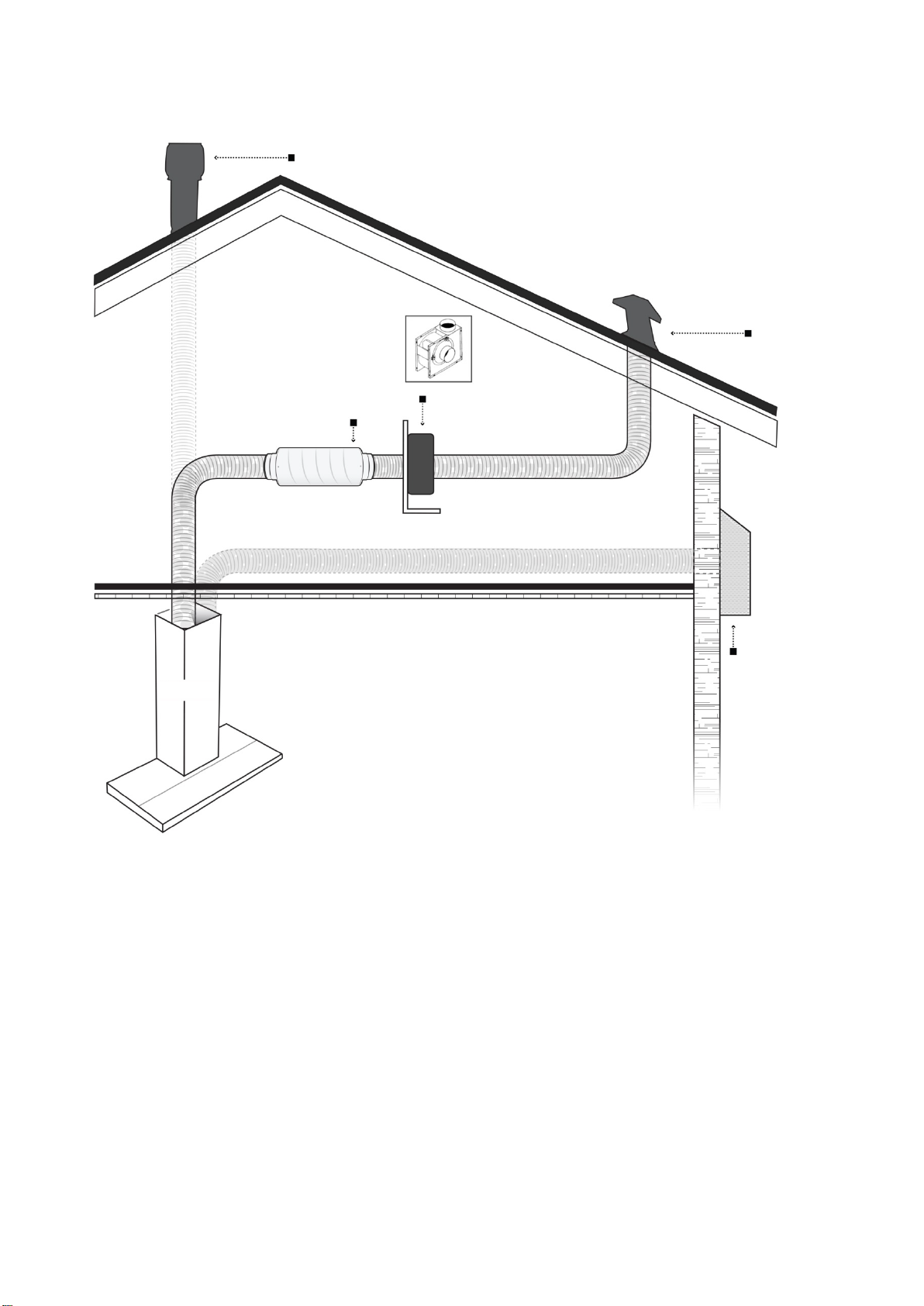

(CKB motor kan benyttes
som alternativ til Combi loft motor)

CKB

COMBI LOFT

COMBI VÆG MOTOR

Generel Info

*Thermex anbefaleraltid at benytte lyd- og kondensisoleret aftræksslange ved gennemføring i ikke-opvarmede rum.
Ved brug af flexslange anbefales det at benytte en lyddæmper for at minimere lydniveauet.

Vær opmærksom på, at emhættens oprindelige aftræksdimension sikrer optimal udnyttelse.
I de tilfælde hvor man vælger at reducere aftræksdimensionen, medfører det øget lufthastighed samt øget modtryk i aftrækskanalen.
Dette medfører mindre ydeevne og højere lydniveau.
Det anbefales derfor altid at benytte den oprindelige aftræksdimension.
Ved brug af flexslange, skal det altid sikres at denne er fuldt udstrakt for at minimere luftmodstanden og derved opnå maksimal sugeevne,
samt minimalt lydniveau.
Derudover er der mulighed for at benytte faste rør (spirorør eller plastrør) for yderligere at minimere luftmodstanden i kanalsystemet.

DECOR 810/830

3

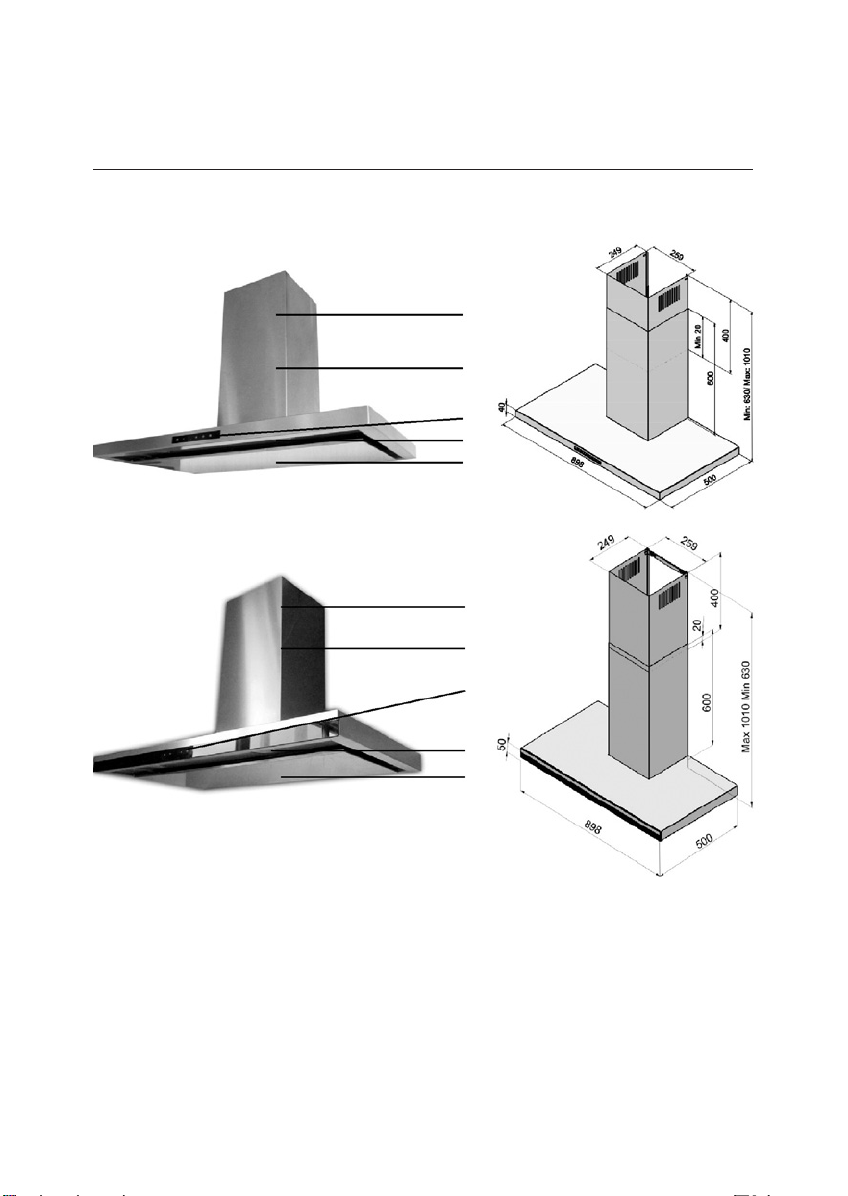

INTRODUKTION TIL PRODUKTET

INTRODUKTION TIL PRODUKTET

2

1

3
4
5

2

1

3

4

5

1 - Intern røgkanal til emhætten
2 - Ekstern røgkanal til emhætten

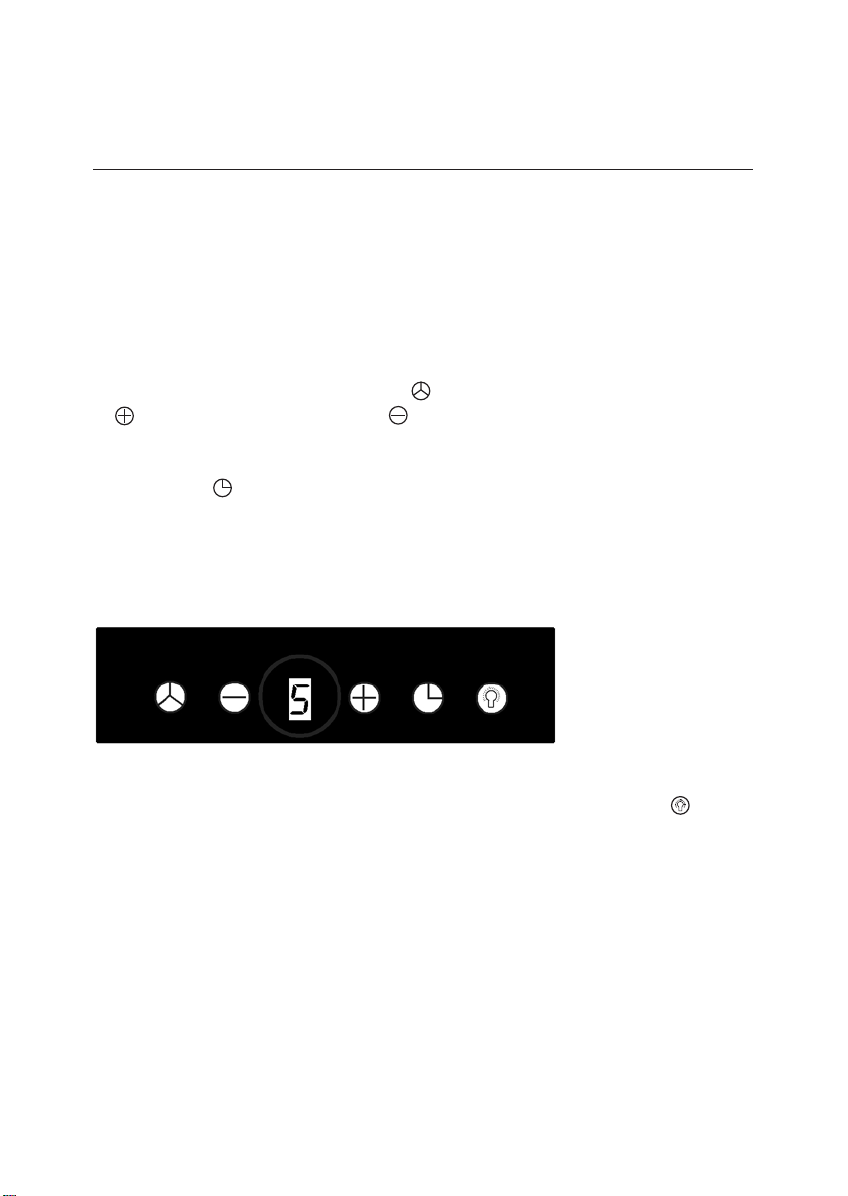

3 - Kontrolpanel
4 - Lys
5 - Udtrækningsplade

Dansk

4

ADVARSLER OG SIKKERHEDSFORANSTALTNINGER

ADVARSLER OG SIKKERHEDSFORANSTALTNINGER

• Dette produkt er designet til brug i hjemmet.

• Produktet anvender spænding på mellem 220-240 Volt~50Hz

• En jordforbindelse er en del af produktets ledningsnet. Dette kabel skal sluttes til et stik med
jordforbindelse.

• Alle elektriske netværkstilslutninger skal udføres af en kvalificeret tekniker.

• Installation, der foretages af personer, der ikke er autoriserede, kan føre til, at produktet kører
med lav ydeevne, hvilket kan beskadige produktet og forårsage ulykker.

• Strømforsyningskablet må ikke udsættes for tryk eller lign. under installation. Ledningerne bør
ikke anbringes nær komfuret, da dette kan forårsage brand, hvis de smelter.

• Slut ikke emhætten til, før installationen er gennemført.

• Sørg for, at stikket er i nærheden, så du kan tage emhætten ud deraf i tilfælde af fare.

• Rør ikke ved lamperne, når de har været tændt længe. Lamperne kan skade dine hænder, da de
vil være varme.

• Køkkenemhætten er designet til anvendelse under normal madlavning i hjemlig stil. Hvis den
anvendes til andre formål, risikerer du, at der opstår fejl, og at garantien ikke dækker.

• Følg gældende regler og anvisninger for udledning af luft. (Denne advarsel gælder ikke for brug
uden røgkanal.)

• Flammende mad bør ikke laves under produktet.

• Start dit produkt, efter at du har sat gryden, panden osv. på komfuret. Høje temperaturer kan
også misdanne dele af produktet.

• Før du tager gryder, pander osv. af komfuret, skal du sætte låg på.

• Varm olie må ikke efterlades på komfuret. Gryder med varm olie i kan bryde i brand af sig selv.

• Vær opmærksom på gardiner og lignende under f.eks. stegning, fordi olien kan blusse op.

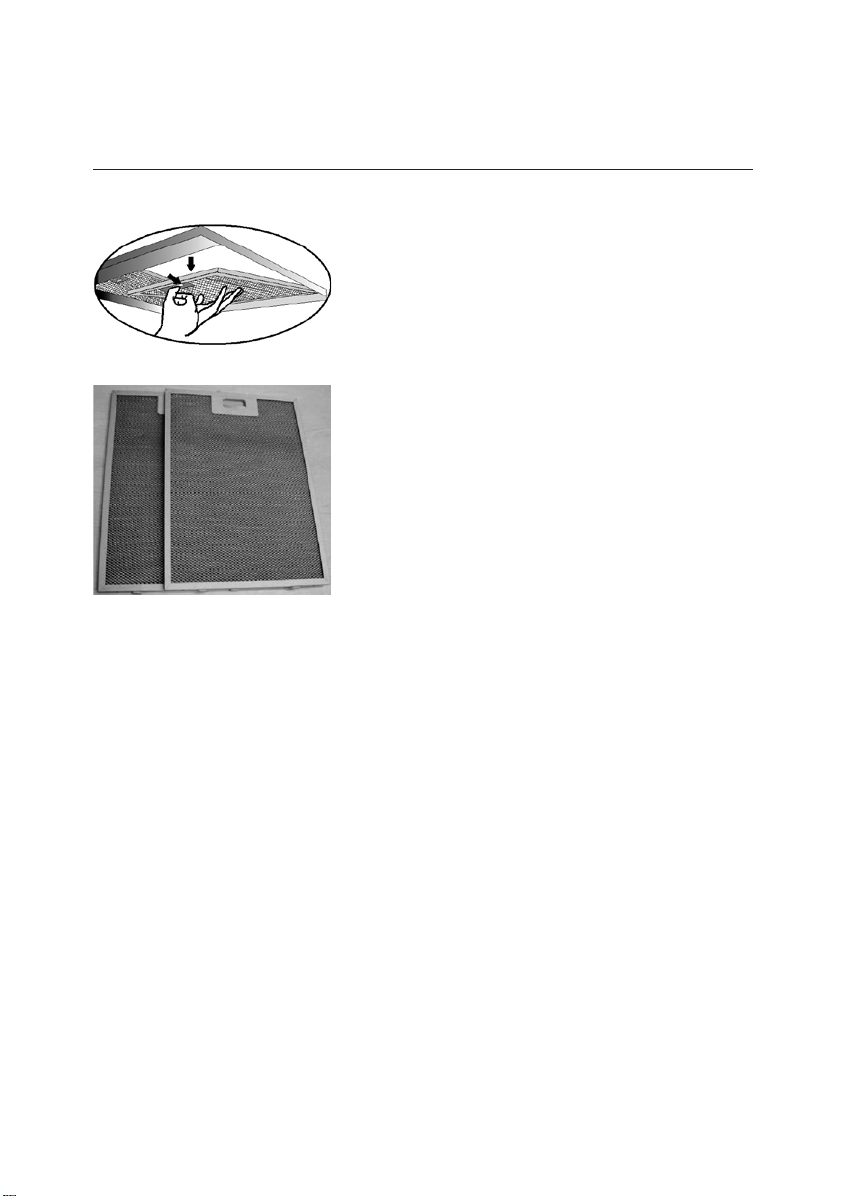

• Sørg for at skifte filtrene, som det er angivet. Filtre, som ikke skiftes iht. anvisningerne, risikerer
at forårsage en brand pga. olie, som har samlet sig derpå.

• Filtermaterialer, som ikke er modstandsdygtige over for flammer, må ikke anvendes i stedet for
filtre.

• Produktet må ikke anvendes uden aluminiumfilter. Filtre må ikke fjernes, når produktet er tændt.

• I tilfælde af flammer skal du slukke for strømmen til produktet og komfuret. (Sluk for strømmen
til produktet ved at tage det ud af stikket).

• Produktet kan udgøre en brandrisiko, hvis det ikke rengøres med mellemrum.

• Sluk for strømmen til produktet før vedligeholdelse. (Sluk for strømmen til produktet ved at tage
det ud af stikket).

• Når emhætten og apparater, der bruger anden energi end elektricitet, betjenes på samme tid,
bør det negative tryk i rummet ikke være mere end 4 Pa (4 x 10 bar).

DECOR 810/830

5

ADVARSLER OG SIKKERHEDSFORANSTALTNINGER

• Hvis der er et apparat, der bruger brændstof eller luftformigt brændstof, på samme sted som din
emhætte, bør dette apparats udblæsning isoleres helt, og apparatet bør være af den hermetiske
type.

• Når en røgkanal forbindes til produktet, skal du anvende med en diameter på 150mm eller
120mm. Røgkanalen skal være så kort som mulig og med så få bøjninger som muligt.

• Hold pakningsmaterialerne væk fra børn, da de kan være farlige for dem.

• Sørg for, at børn ikke leger med produktet. Børn må heller ikke anvende produktet.

• Hvis strømforsyningskablet bliver beskadiget, skal det udskiftes af producenten eller dennes
serviceforhandler eller af en person, som er specialist på samme niveau, for at forhindre en farlig
situation.

• I tilfælde af flammer skal du slukke for strømmen til emhætten og apparaterne og dække flam­men. Brug aldrig vand til at slukke ilden.

Anvend en “MAX 6 A” sikring i din emhætte for din egen sikkerheds skyld.

ADVARSEL OM TRANSPORT OG FRAGT

• Alle materialerne, der er anvendt til emballering af produktet, er velegnede til genbrug.

• Følg anvisningerne på produktets kasse under transport.

• Hold fast i grebene på siden af kassen for at bære produktet.

Hvis du behøver transport:

• Behold den originale kasse.

• Bær produktet i den originale kasse; følg anvisningerne på produktets kasse.

Hvis du ikke har den originale kasse:

• Anbring ikke tunge materialer på emhætten.

• Undgå voldsomme slag på den eksterne overflade.

• Pak produktet, så du undgår skade.

INSTALLATION

6

Dansk

1

Min. 65 cm

Min. 75 cm

INSTALLATION, TAG PRODUKTET UD AF PAKKEN

• Tjek, at produktet er i orden.

• Skader under transport og mangler skal øjeblikkeligt rapporteres til personen med ansvaret for
transporten.

• Hvis du bemærker nogen skade, bedes du rapportere dette til sælgeren.

• Lad ikke børn lege med emballeringsmaterialet!!!

INSTALLATION

2

STANDARDTILBEHØR

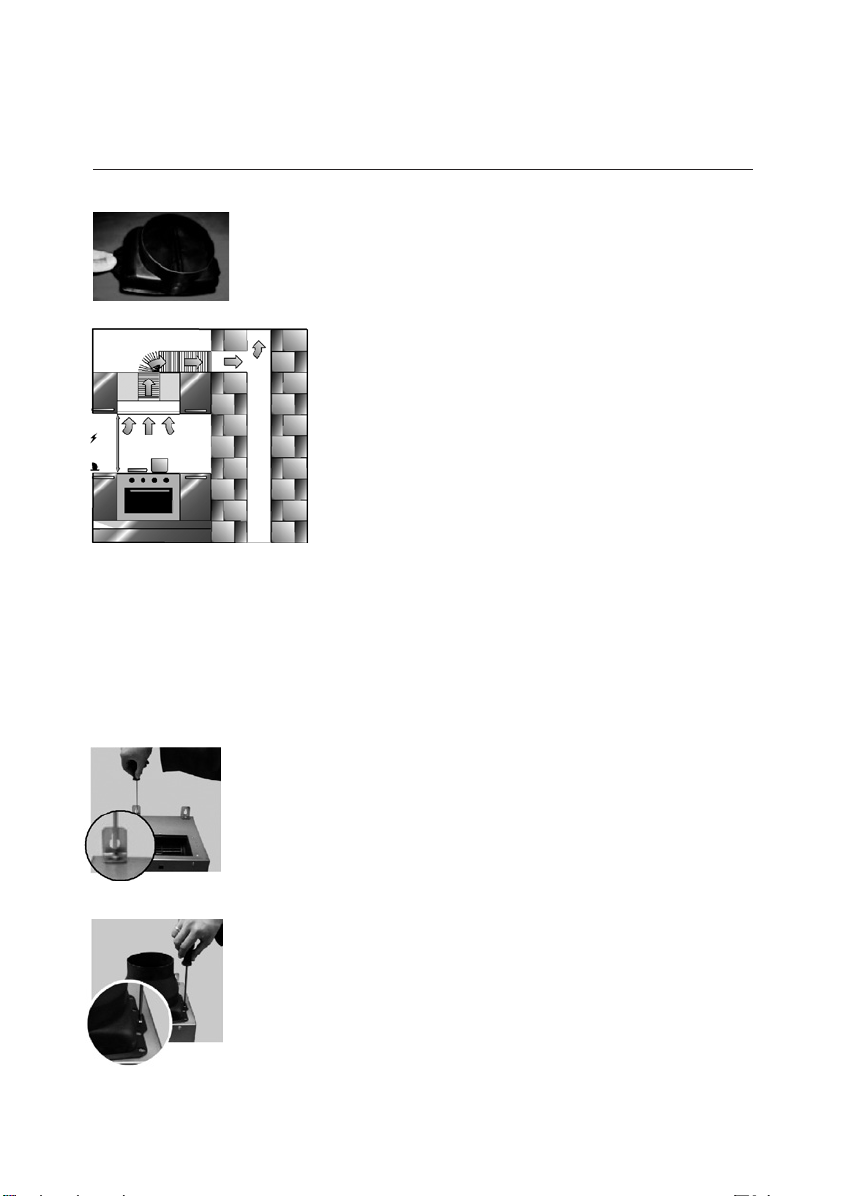

Plasticrøgkanal (Foto 1): Plasticrøgkanalen påføres emhættens luftudløb.

PRODUKTETS ANBRINGELSE

Efter installation af produktet skal afstanden mellem emhæt­ten og elektrisk komfur være mindst 65 cm og gaskomfur
mindst 75cm. Fig. 1

Figur 1

Fastgørelse af stang til emhætten: 2 L-formede plader medfølger til instal-

lation af produktet på væggen. Et sæt skruer medfølger også. Fastgør disse
plader med M5 x 40 fløjmøtrikker og M5 skruetrækker til det eksterne kabinet
til motoren før installation af produktet. Foto 2

3

Fastgørelse af plasticrøgkanal: Fastgør plasticrøgkanalen oven på motor-

kassens tilslutningsplade med 3,5 x 9,5 skruer. Foto 3

DECOR 810/830

7

INSTALLATION

min. 650 - max. 750 mm

4

A B

C

ELECTRO

GAS
min. 750 - max. 800 mm

ISÆTNING AF RAVPLUGS

Anbring 8mm ravplugs i A,B,C hullerne. Anbring 2 x 6mm ravplugs
i 6mm hullerne til emhættens monteringsplade. Foto 4

5

Fastgør monteringspladen til de 6mm ravplugs med 3,9 x 22
skruer. Foto 5

A, B, C = Ø8

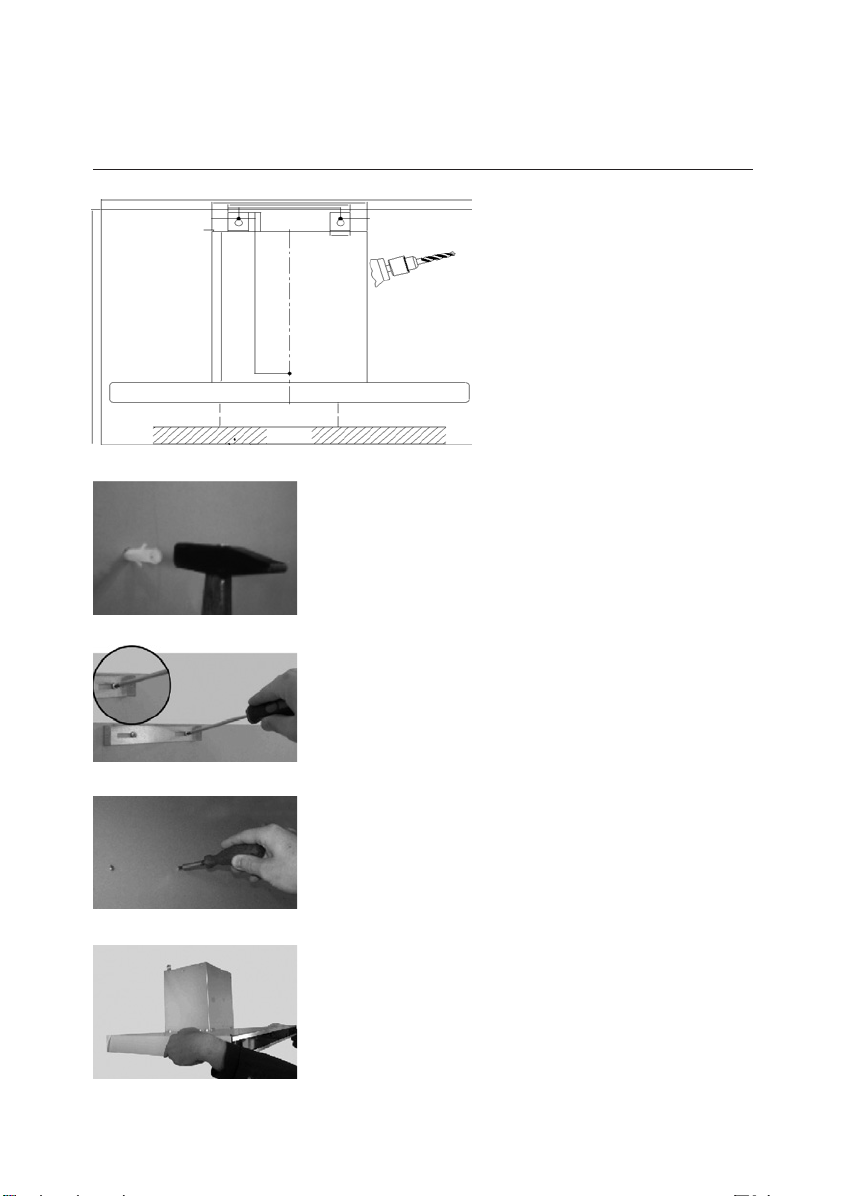

BORING AF HULLER

Anbring monteringsskabelonen på den
væg, hvor emhætten skal installeres.
Bor huller ved punkterne A, B og C
med et 8mm. bor. Bor 6mm huller for
at montere emhættepladen med tanke
på min. og maks. højden på produktet.

Figur 2

Figur 2

6

FASTGØRELSE AF SKRUER

Fastgør de hængende skruer til de 8mm ravplugs (A,B) med 5,5 x

A

B

60 fløjmøtrikker. Der bør være en afstand på 5mm mellem skruens
hoved og væggen. Foto 6

7

INSTALLATION AF EMHÆTTEN

Løft emhætten og forbind de L-formede plader på motorkassen til
væggen ved punkt A og B. Foto 7

INSTALLATION

8

Dansk

8

9

10

11

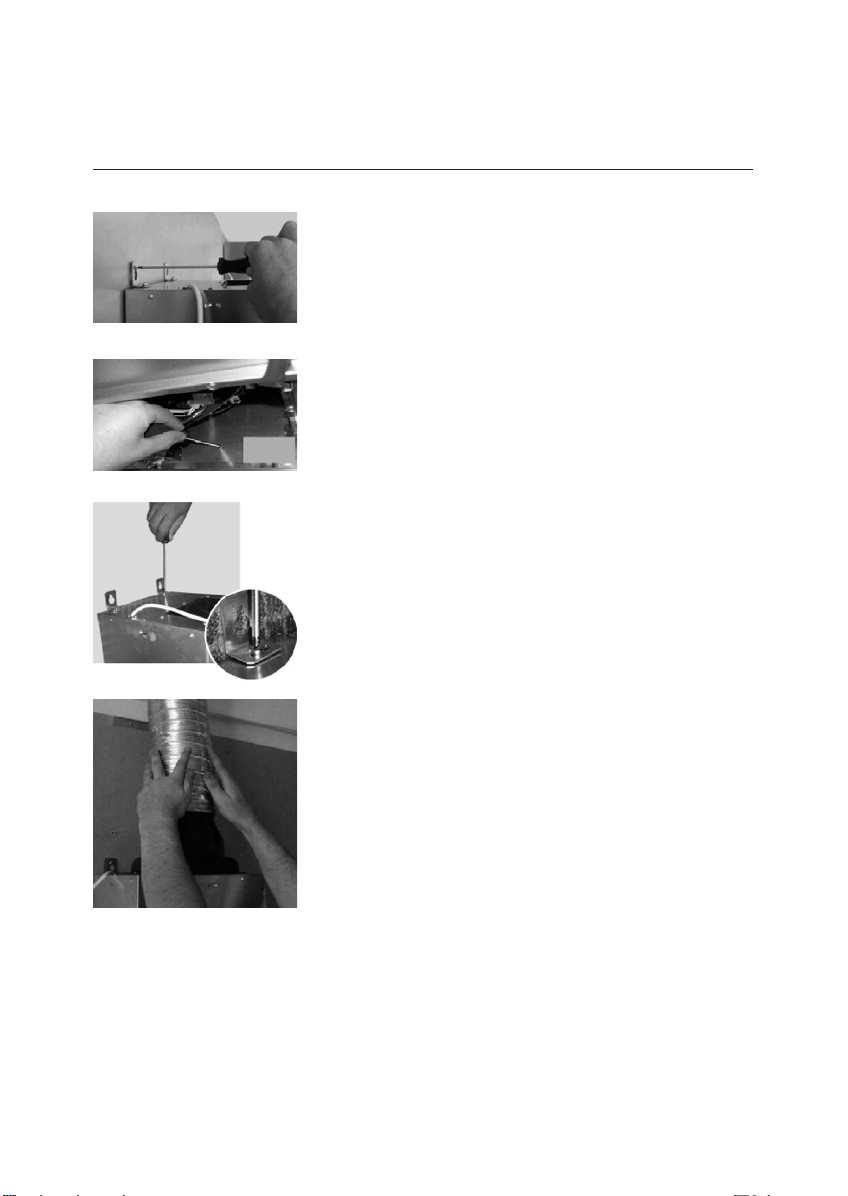

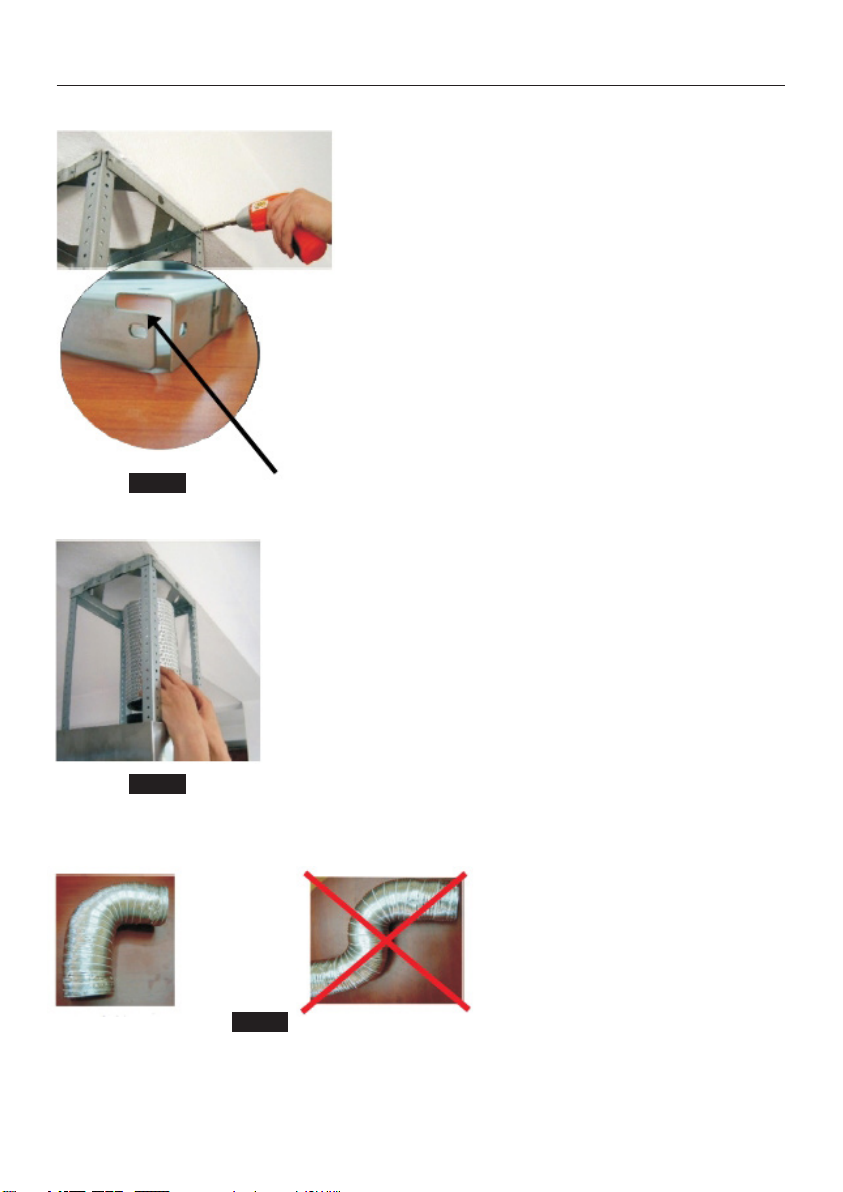

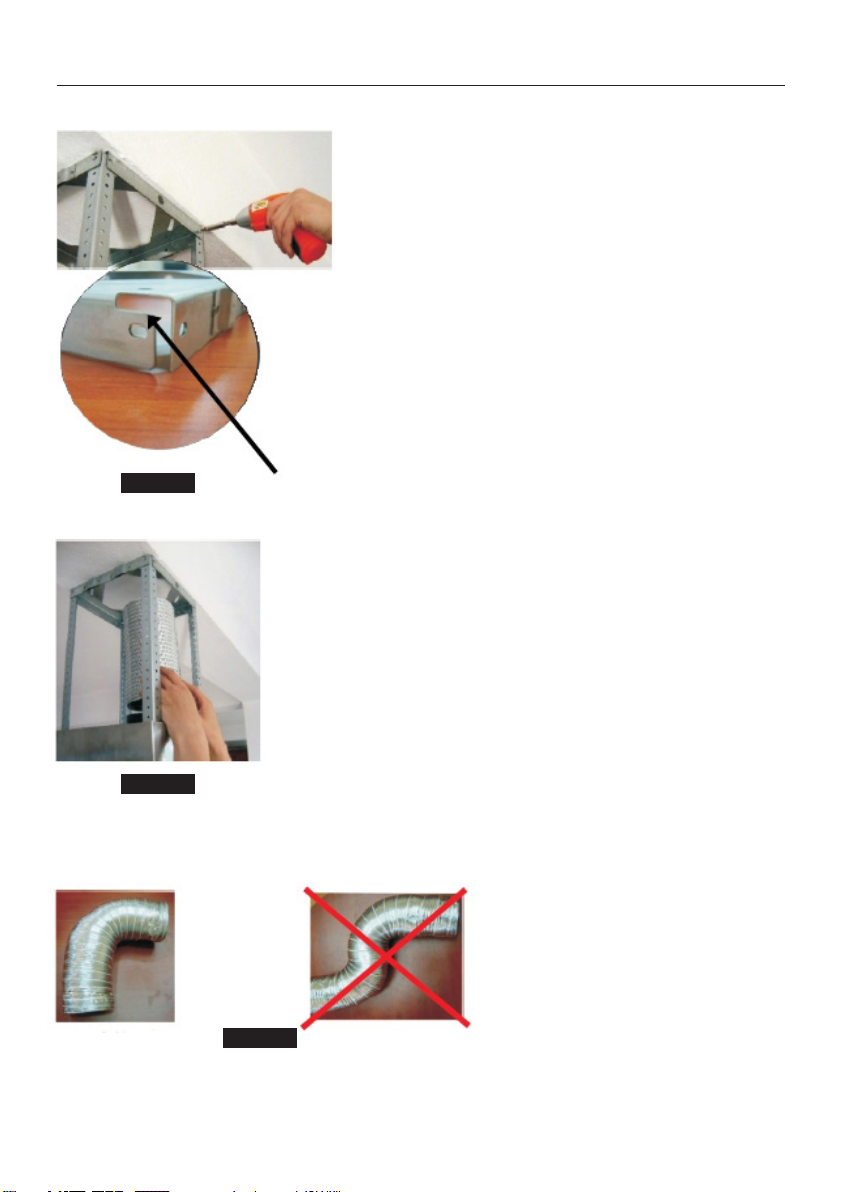

Skru de hængende skruer (Foto 6) i væggen Foto 8 for at fastgøre
emhætten.

Efter fastgørelse af emhætten skal selve apparatet skrues op på
væggen fra punkt C, som du finder inden i apparatet. Foto 9

BEMÆRK: Hvis emhætten ser ud til at hænge skævt, skal du rette
den op ved at løsne de M5 skruer, der er skruet fast til stangen
øverst. Foto 10

MONTERING AF FLEKSIBEL ALUMINIUMRØGKANAL

Montér den fleksible aluminiumrøgkanal på plasticrøgkanalen.
Montér den anden ende af den fleksible aluminiumrøgkanal til
den røgkanal, der leder luften ud. Foto 11

DECOR 810/830

9

INSTALLATION

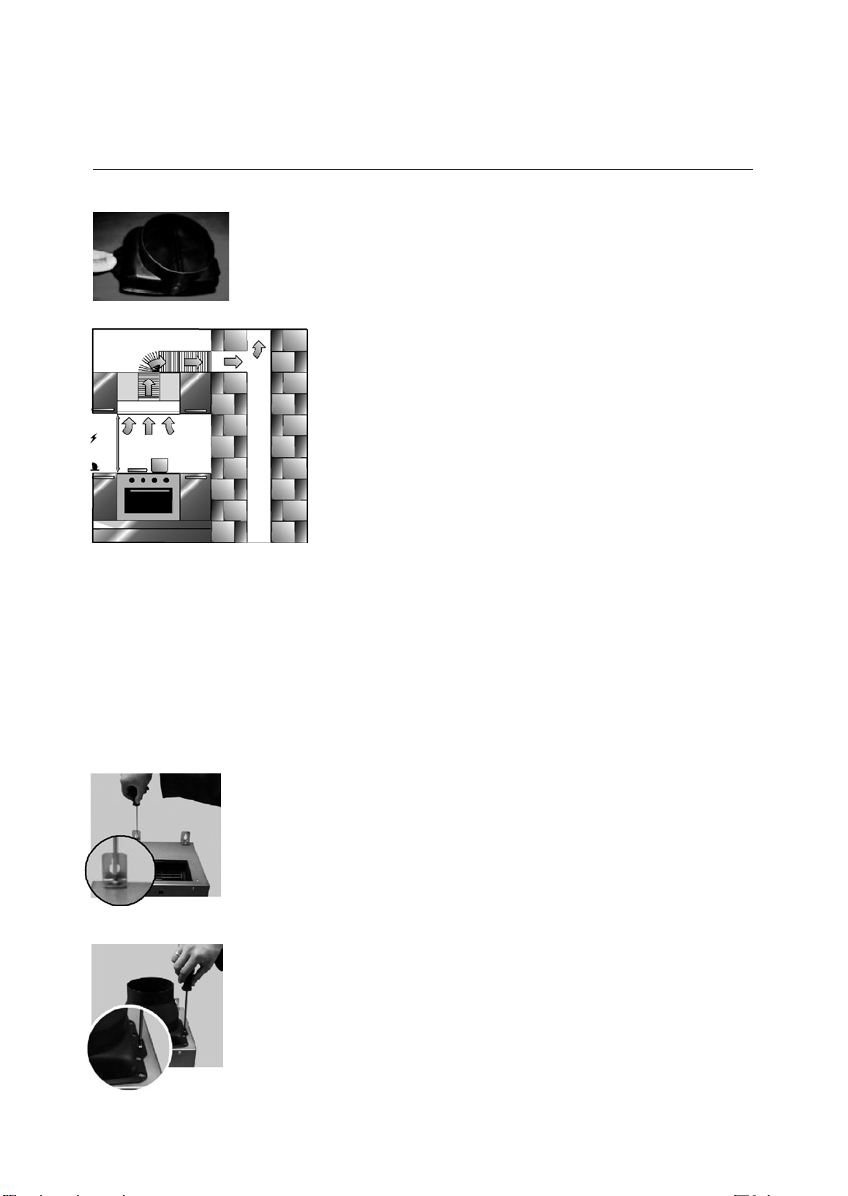

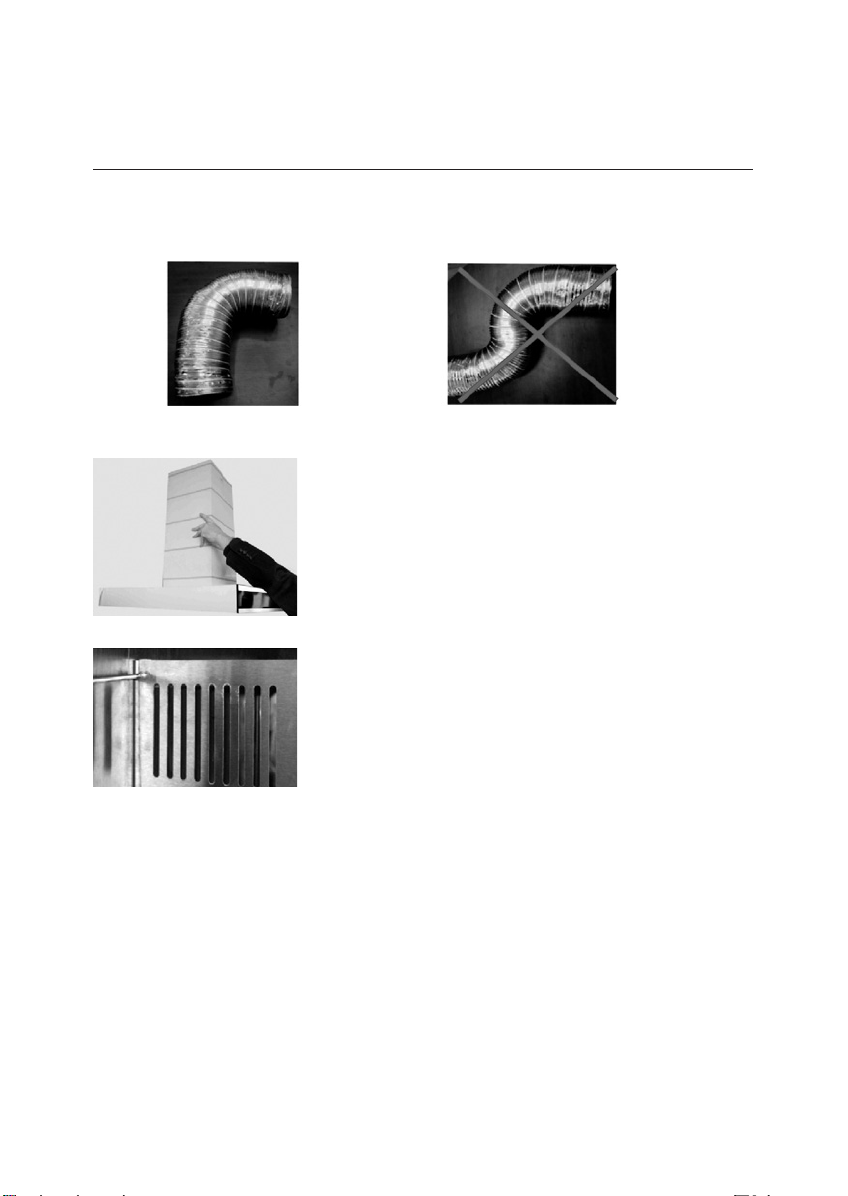

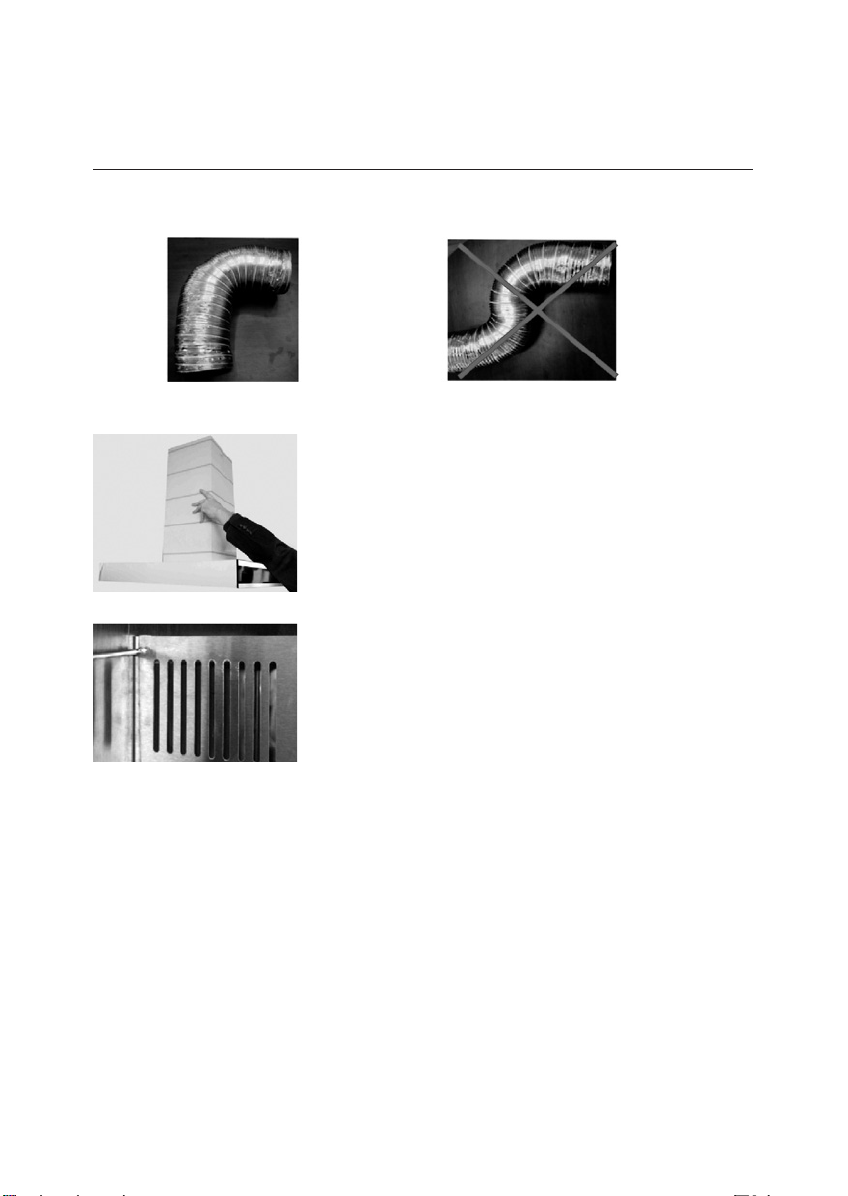

Eftersom kurver mindsker luftgennemstrømningen, bør for mange kurver undgås. Foto 12

– – – 12 – – –

Rigtigt Forkert

13

14

Anbring røgkanalen rundt om røret. (Foto 13)

Fastgør den indre røgkanal til monteringspladen, der er fastgjort
til væggen. Foto 14

Dansk

Montering af frithængende

10

emfang

Hjørnekonsol-

palerne skal

vende mod

venstre og

højre

FORSIDE

Billede 3

FORSIDE

Hængende
hul

Loftmonteringsplade

Hjørnekonsol-

palerne til

bagsiden skal

vende udad.

(FORSIDE)

Forsideoveraden

som produkt-

elementet skal

monteres på.

Montagehjørne bøjet

Følg instruktionerne nedenfor.

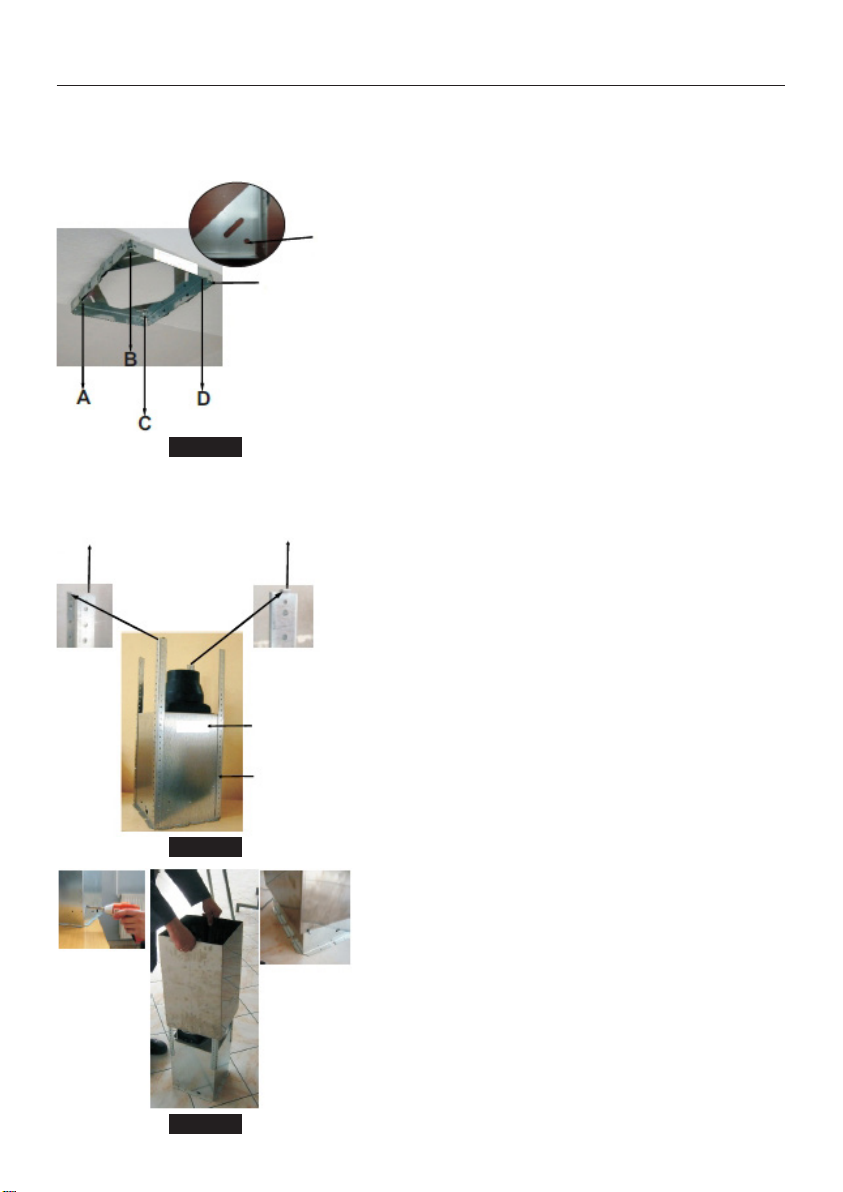

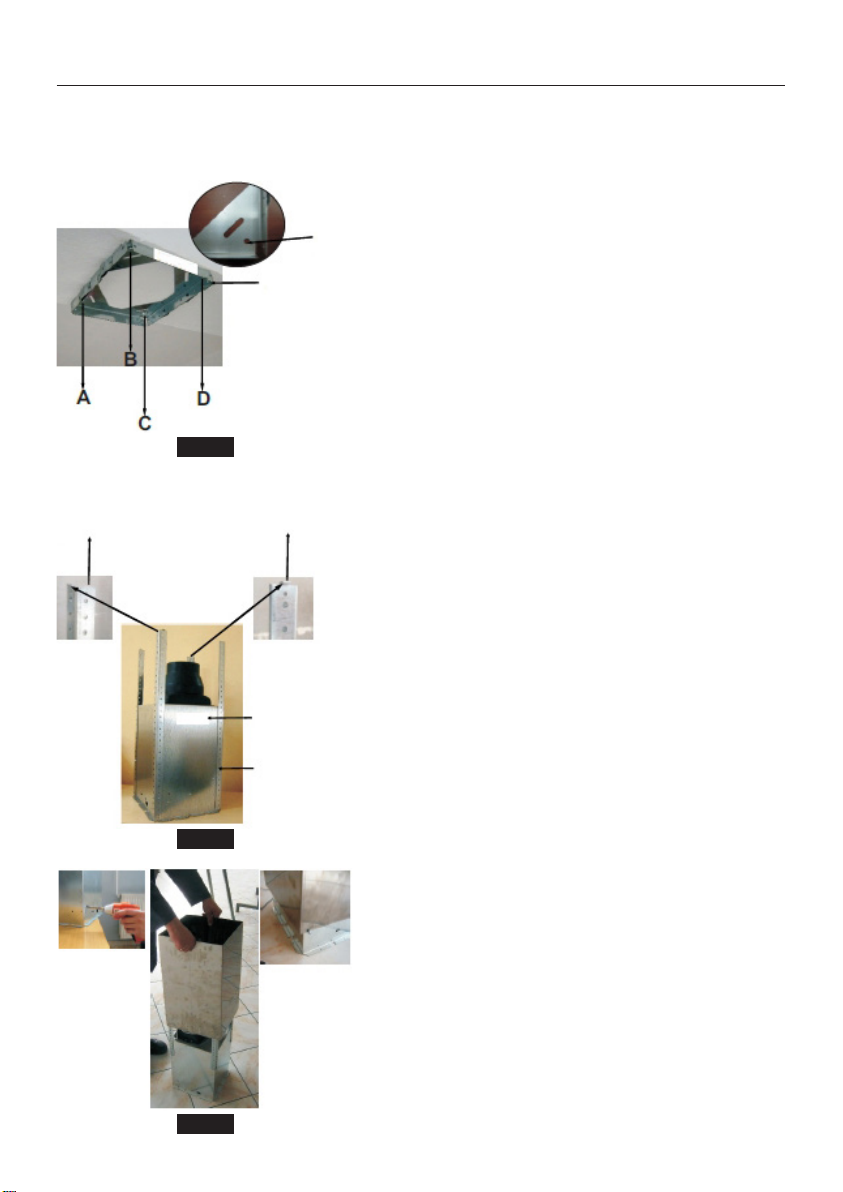

Installation af loftmonteringsplade:

Klistermærket på forsiden (gur 3) af loftmonterings­plade og kontrolpanel til emfang skal vende i samme
retning.

1) Bor 10 mm huller fra punkterne A, B, C, D.

2) Sæt 10 mm rawplugs i hullerne A, B, C, D.

3) Fastgør loftmonteringspladen med 4 skruer (5,5 x

45). Rawplugs, skruer og loftmonteringsplade leveres
sammen med emfanget. Billede 3.

Installation af hjørnestykker:

Klistermærket på forsiden (billede 4) viser, hvor
forsiden af emfanget skal installeres. Hjørnestykkerne
til forsiden skal vende henholdsvis til højre og venstre.
De bagerste hjørnestykker skal vende udad. Skru 4
hjørnestykker fast på motoren. Ophænget skal vende i
samme retning som loftmonteringspladen. Regulering
af emfangets længde ved hjælp af hjørnestykkerne.
Billede 4.

Billede 4

Montering af emfang på motorkabinet:

Sæt det indvendige emfang ind i det udvendige.
Brug en skrue på motorkabinettet til at etablere
en midlertidig forbindelse mellem det indvendige
og udvendige emfang. (For at hindre emfang i at
falde ned, mens du monterer motorkabinettet på
loftmonteringspladen.) Monter emfang på denne
skrue. (Skruehullerne på det indvendige emfang skal
passe til siden af motorkabinettet.) Billede 5.

Billede 5

Dansk

Montering af motorkabinettet på ophæng

11

Placér de faste ophængsstave på ophænget gennem
kanalerne. Saml delene ved hjælp af 3,5 x 9,5 skruer.
Billede 6.

Billede 6

Installationskonsol­kanaler på loft­monteringsplade

Installation af eksrør i aluminium

Forbind de eksible aluminiumsrør til produktets
udblæsningselement og køkkenvæggen. Kontrollér, at
forbindelsen ikke bliver afbrudt, når dit produkt kører
på maks. udblæsningsniveau (billede 7).

Billede 7

Undgå ere folder og bøjninger, da dette kan påvirke luftsugningskapaciteten negativt. Billede 8.

Rigtigt Forkert

Billede 8

Dansk

Billede 9

12

Billede 10

Hængekrog

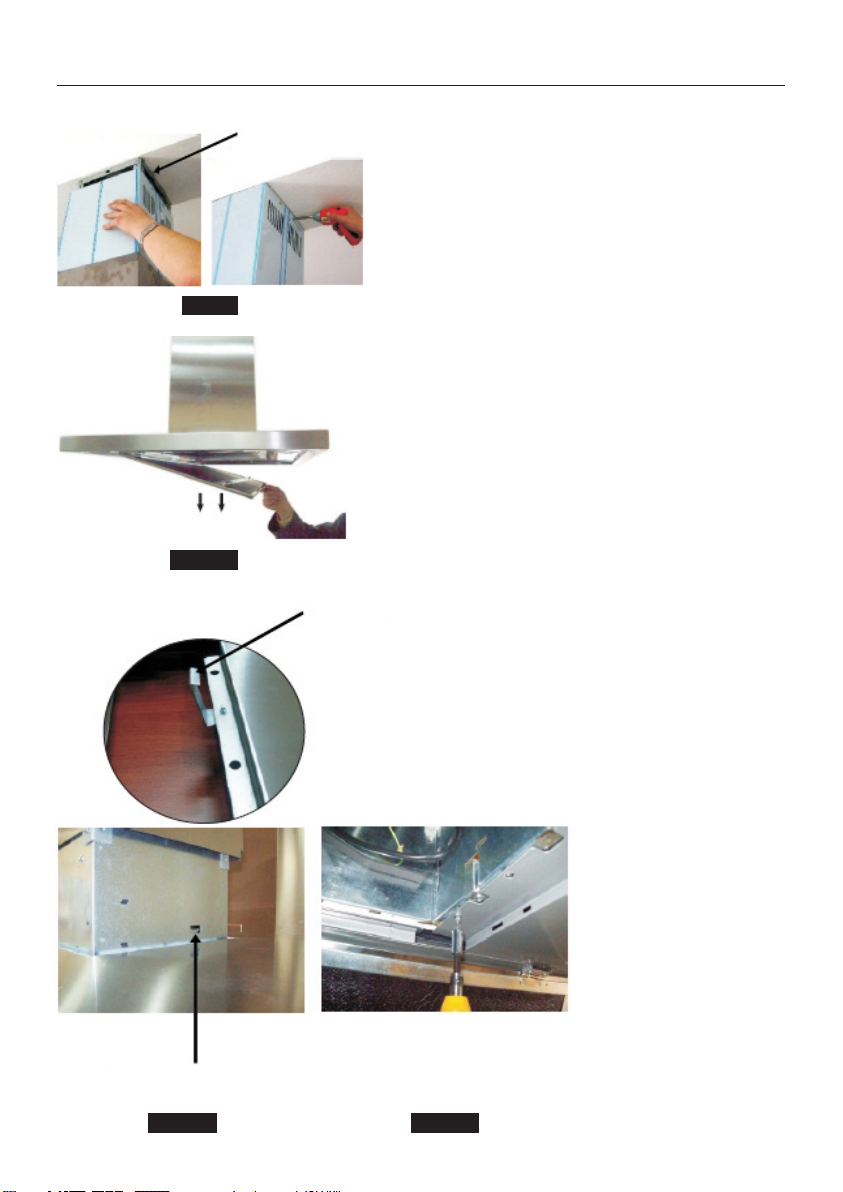

Fastgørelse af indvendigt emfang

Træk det indvendige emfang op, placér hullerne
parallelt og fastgør dem med 3,5 x 9,5 nikkelbelagte
skruer som vist på billede 9.

Fjernelse af delt udtræksplade

For at erne den delte udtræksplade skal du trække
den ned, mens du holder fast i de øverste punkter til
venstre og højre. Billede 10.

Fastgørelse af motorkabinet på produktelementet

Placér produktets hængekroge på kanalerne i
motorkabinettet. Saml dem med 3,5 x 9,5 skruer.
Billede 11-12.

Hængekrogskanal

på motorkabinet

Billede 11 Billede 12

Dansk

Billede 13a

13

Konnektorkortboks

Billede 13

Tilslutning

Sæt 220 V strømforsyningen i den tilhørende
stikkontakt til motoren. Placér aluminiumskassette­ltrene, når tilslutningerne er etableret. Billede 13-14.

Tilslutningstik til

lampeholder

Billede 14

ANVENDELSE OG VEDLIGEHOLDELSE

14

Dansk

15

UDSKIFTNING AF PÆRER

Sluk for strømmen til emhætten. Tag aluminiumfiltret ud. Tag den brugte pære ud og udskift den
med en ny med samme slags. (Vent venligst til pærerne er kølet af, da de kan skade dine hænder.)

BEMÆRK: Hold ikke den nye pære i din hånd, da sved eller våde hænder vil ødelægge pæren

pga. den varme, der vil opstå, når pæren tændes.

PRODUKTETS FUNKTIONER

Emhætten kan anvendes med eller uden røgkanal.

ANVENDELSE MED RØGKANAL

Produktet skal sluttes til en røgkanal, som vil føre luften ud under brug med røgkanal. For at opnå
den bedste ydeevne skal du sørge for, at rørsystemet følger den korteste vej mht. tilslutning til røg­kanalen. Produktet er fremstillet med henblik på anvendelse sammen med røgkanal.

BEMÆRK!!! Produktets udløb må ikke sluttes til andre kanaler med anden røg.

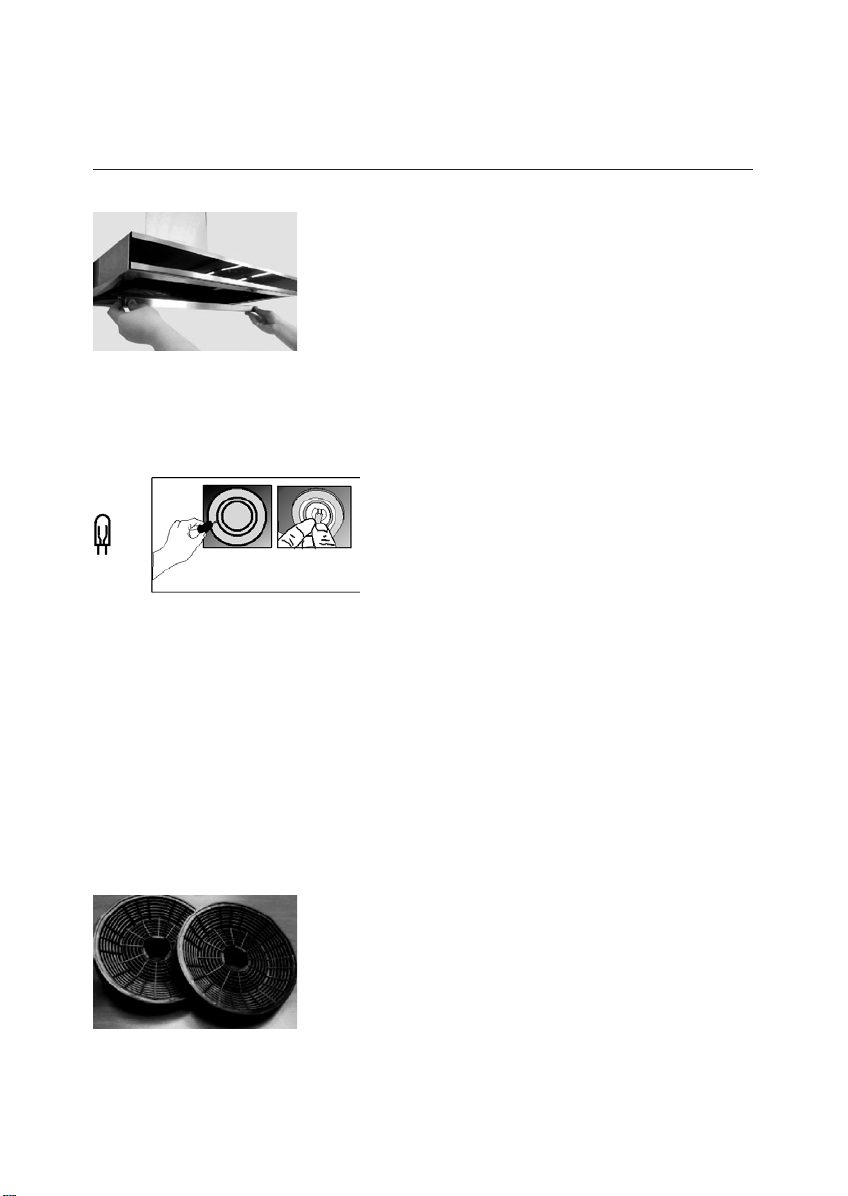

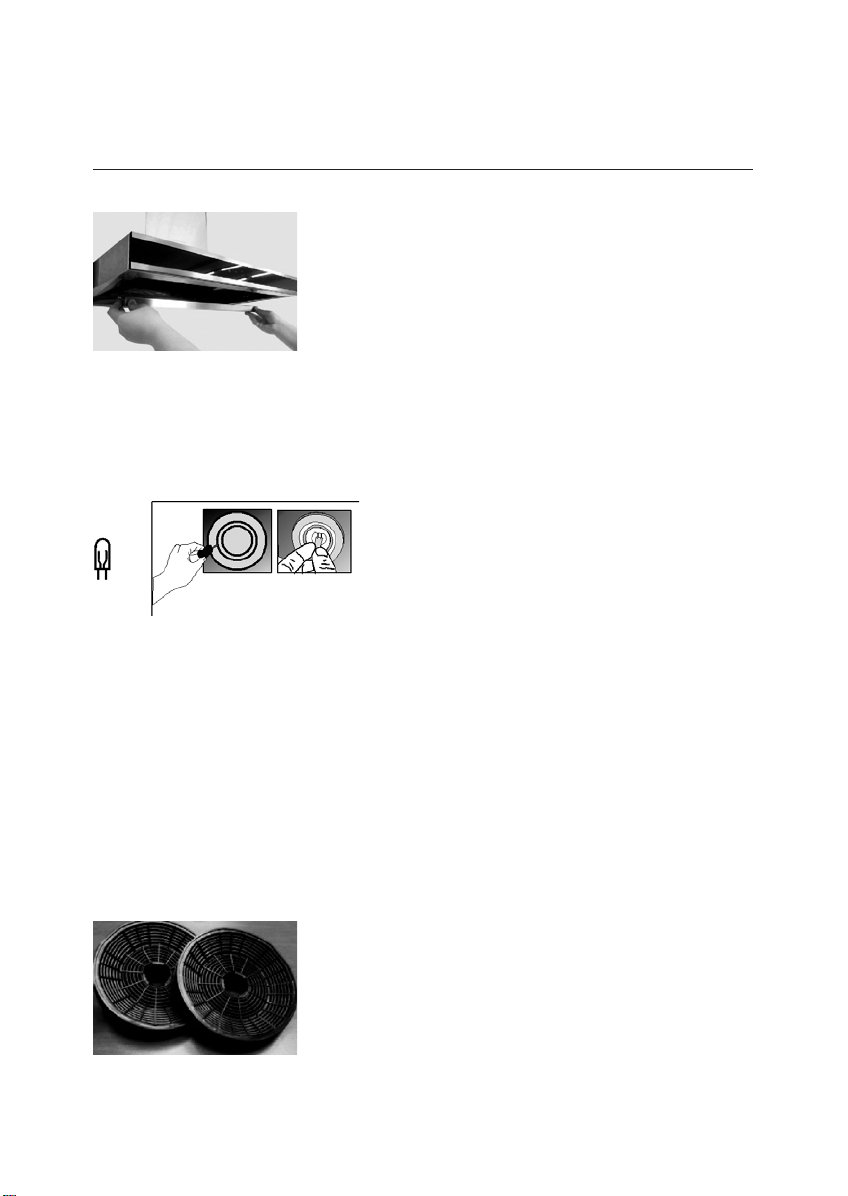

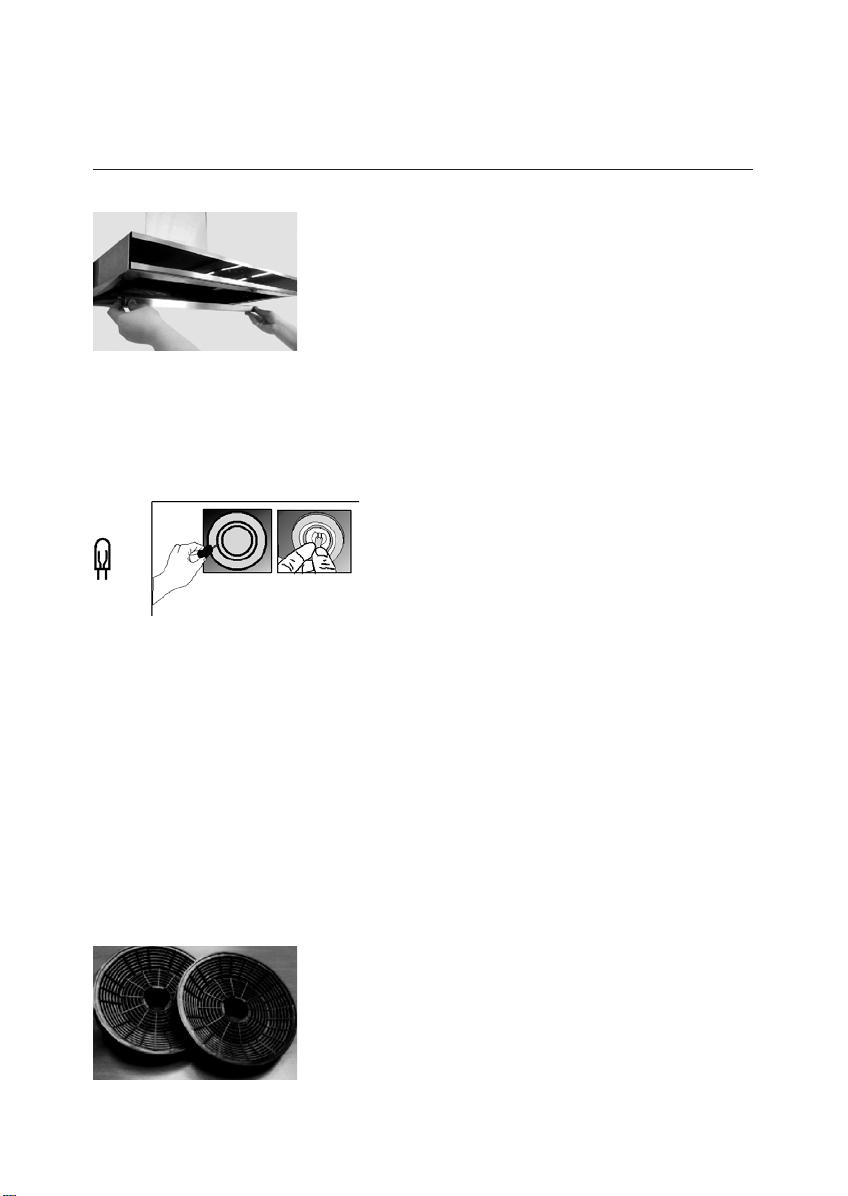

AFMONTERING AF UDTRÆKNINGSPLADE

For at afmontere udtrækningspladen skal du trække ned i den,
mens du holder fast øverst til højre og venstre. Foto 15

UDSKIFTNING AF 20W HALOGENPÆRER

Fjern glasset, der dækker for pæren, med noget, der
ikke ridser overfladen på produktet (se figuren). Tag den

Figur 3

brugte pære ud ved at trække ned i den og udskift den
med en ny. Fig. 3

16

AKTIVT KULFILTER

For at sørge for lufttilbageløb, hvor produktets røgkanal ikke kan
føres udenfor, er det nødvendigt at anvende et aktivt kulfilter sam­men med produktet. Du kan købe dette hos autoriserede sælgere
og serviceforhandlere. Foto 16

DECOR 810/830

15

ANVENDELSE OG VEDLIGEHOLDELSE

ANVENDELSE AF KULFILTER

Produktet kan anvendes sammen med to typer af kulfiltre. Du vil se følgende information om
anvendelse af kulfiltre.
Før installation eller udskiftning af kulfilter skal du først slukke for strømmen til produktet. Kulfiltret
skal udskiftes med et nyt med 3-5 måneders mellemrum, fordi det anvendes i køkkener uden røg­kanal.
Kulfiltret må ikke vaskes.
Fedtfiltre bør installeres på produktet, selv når der ikke anvendes kulfilter. Produktet må ikke
anvendes uden fedtfilter.

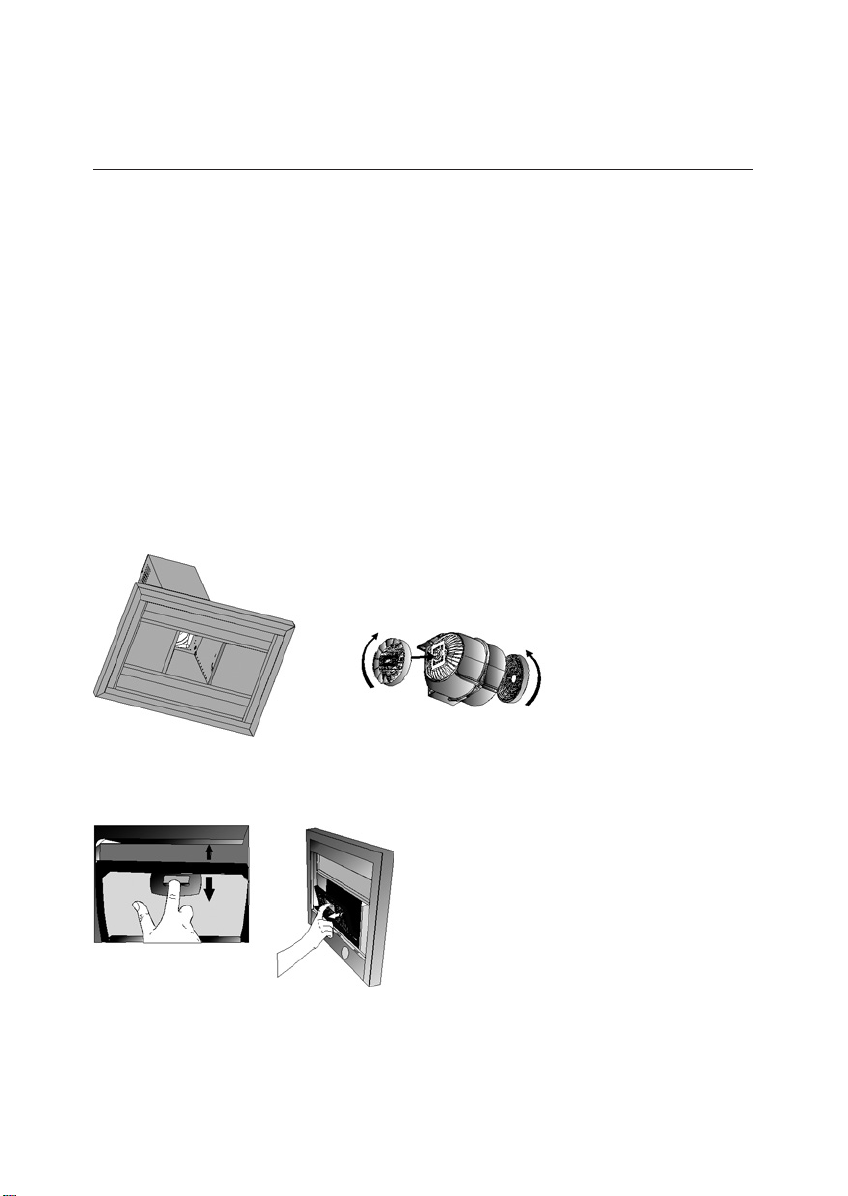

UDSKIFTNING AF KULFILTER

Produktet skal udstyres med 2 kulfiltre.
Kulfiltret installeres ved at anbringe det på motorens tilslutningskanaler og dreje det med uret.
Kulfiltret tages ud ved at dreje mod uret. Fig. 4

Figur 4

UDSKIFTNING AF ALUMINIUMKULFILTER

Fjern kulfiltret ved at trække det hen mod dig og holde fast i grebet. Fig. 4a

Figur 4a

ANVENDELSE OG VEDLIGEHOLDELSE

16

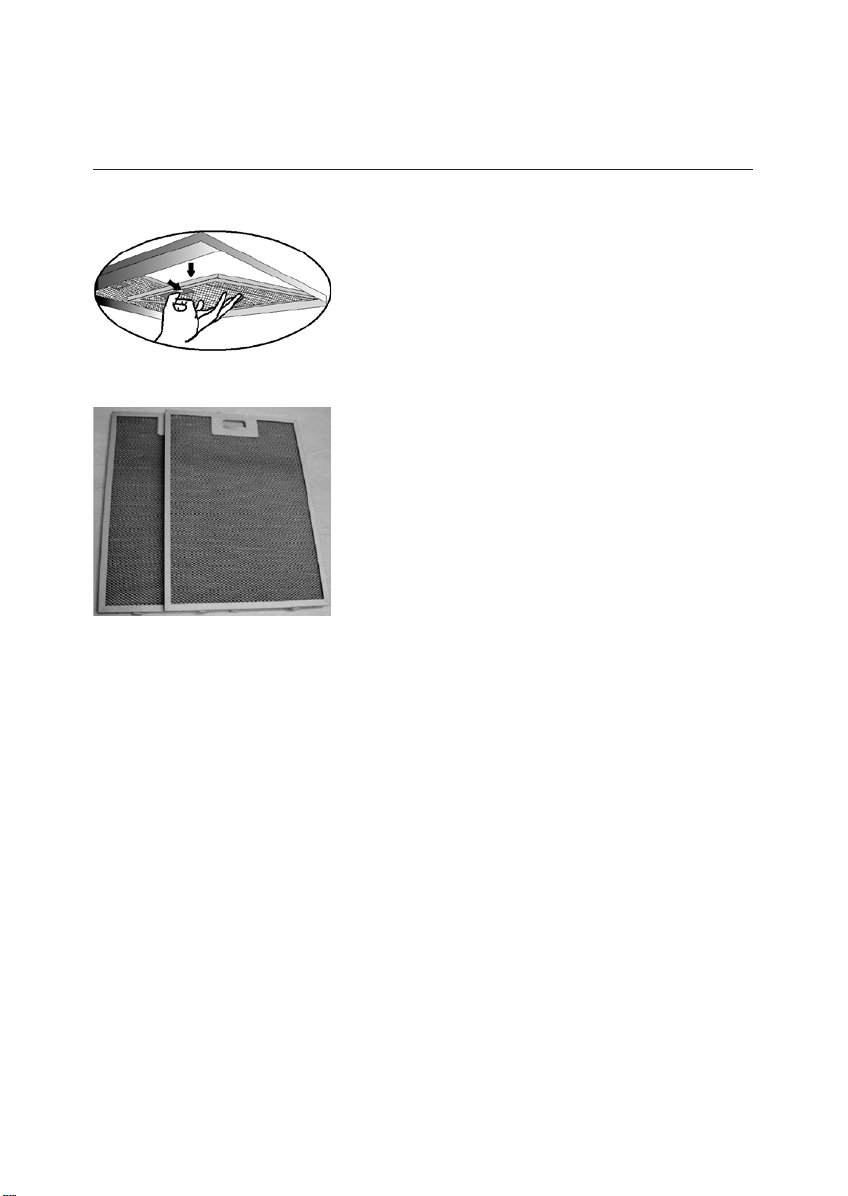

VEDLIGEHOLDELSE

• Sluk for strømmen før vedligeholdelse og rengøring.

• Aluminiumfiltret holder fast på støvet og olien i luften.

• Metalfiltret skal vaskes én gang om måneden med varmt
sæbevand eller om muligt i opvaskemaskinen (60C).

• Tag aluminiumfiltret af ved at trykke på låsestykkerne.

Figur 5

17

Vaskbart Aluminiumfilter

Filtret må ikke sættes på igen, før det er tørt.

• Emhættens ydre overflader skal tørres af med en våd klud,
som er mættet med vand eller alkohol.

• Elektroniske dele må ikke komme i kontakt med vand eller
lignende.

• Anvend Inox produkter til rengøring og vedligeholdelse.
Det vil give produktet en længere levetid.

Advarsel: Aluminiumfiltre må vaskes i opvaskemaskinen.
Farven på aluminiumfiltre kan ændre sig efter adskillige
vaske. Dette er normalt, og det er ikke nødvendigt at skifte
dem.

Dansk

EFFEKTIV VENTILATION

For at sikre korrekt ventilation skal vinduerne i køkkenet holdes lukket.

VIGTIG BEMÆRKNING

Vær venligst opmærksom, når produktet betjenes sammen med et produkt, som betjenes vha. luft
og brændstof (f.eks. ovn, vandvarmer osv., som anvendes med gas, dieselbrændstof, kul eller træ),
fordi emhætten kan påvirke forbrændingen negativt, når den leder luft ud.

Denne advarsel gælder ikke for brug uden røgkanal.

DECOR 810/830

17

ANVENDELSE OG VEDLIGEHOLDELSE

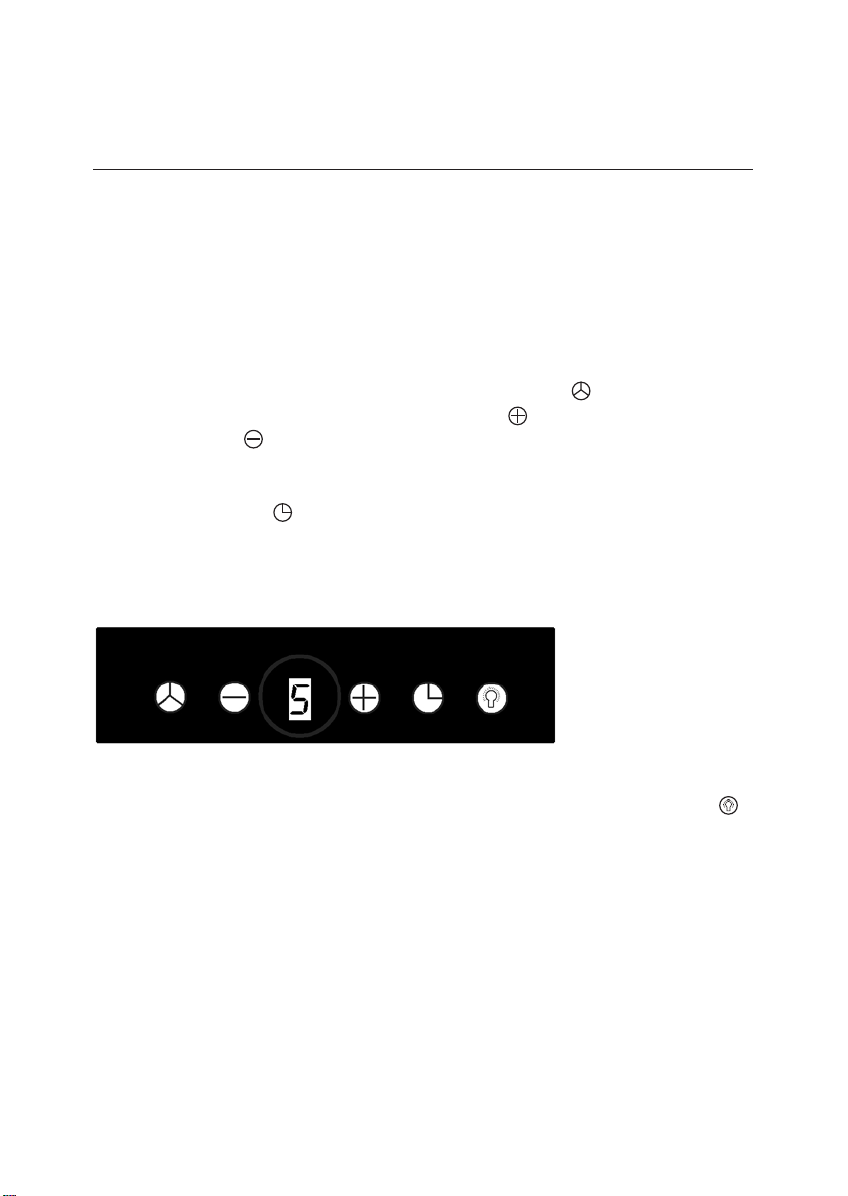

ANVENDELSE AF 5 HASTIGHEDER

ANVENDELSE

Fjern det beskyttende folie på inox produktet efter installation.

VALG AF HASTIGED.

Produktet har 5 ventilationshastigheder. Du vælger 1,2,3…5 alt efter den damp, din madlavning
frembringer. Motoren startes ved at trykke på kontrolknappen på frontpanelet. Hastigheden
øges ved at trykke på knappen og mindskes ved at trykke på knappen. Automatisk timer
(TIMER) er tilgængelig på modellerne med elektronisk fjernbetjening.

Når du trykker på knappen i mere end 2 sekunder, tænder du for timerfunktionen i 15 minut­ter. Når der er tændt for timeren, sender Displayet et signal, som automatisk slukker for motoren
15 minutter efter. Anvend venligst komfuret og produktet på samme tid for at muliggøre cirkula­tion. Dermed påvirkes luftudsugningskraften positivt. Vi anbefaler, at du anvender dit produkt i få
minutter efter endt madlavning, så resten af lugten og dampen absorberes.

Motor Motorhastighed Lampe
on/off Timer on/off

BELYSNING

Produktet er udstyret med 2 lamper og en lampeknap til at betjene belysning. Tryk på
lampeknappen for at starte belysningen.

REGULERING AF LAMPERNES LYS: DÆMPE

Når du holder lampeknappen nede, begynder lampernes lys at ændre sig. Efter regulering skal du
slippe lampeknappen igen. Lampernes lys er nu gemt. Lamperne begynder altid med den gemte
styrke.

Dansk

18

ANVENDELSE OG VEDLIGEHOLDELSE

RENGØRING AF ALUMINIUMFILTRE

Filtrene skal rengøres når “ “ signalet fremkommer på Displayet eller (iht. brug) med 2-3 ugers
mellemrum. Du fjerner ” ” signalet igen, når filtrene er blevet rengjort og sat på igen, ved at tryk­ke på knappen i mere end 3 sekunder (når produktet står i off position). Bogstavet ”E” vil frem­komme på Displayet, og produktet vil fungere som normalt. Hvis du gerne vil fortsætte med at
anvende produktet uden at slette ” ” signalet, vil aktiv hastighed fremkomme i 1 sekund, når du
trykker på knappen. Dernæst vil ” ” signalet fremkomme én gang til, og motoren vil fortsætte.

BEMÆRK: ” ” signalet vil fremkomme, når produktet har været anvendt i 60 timer.

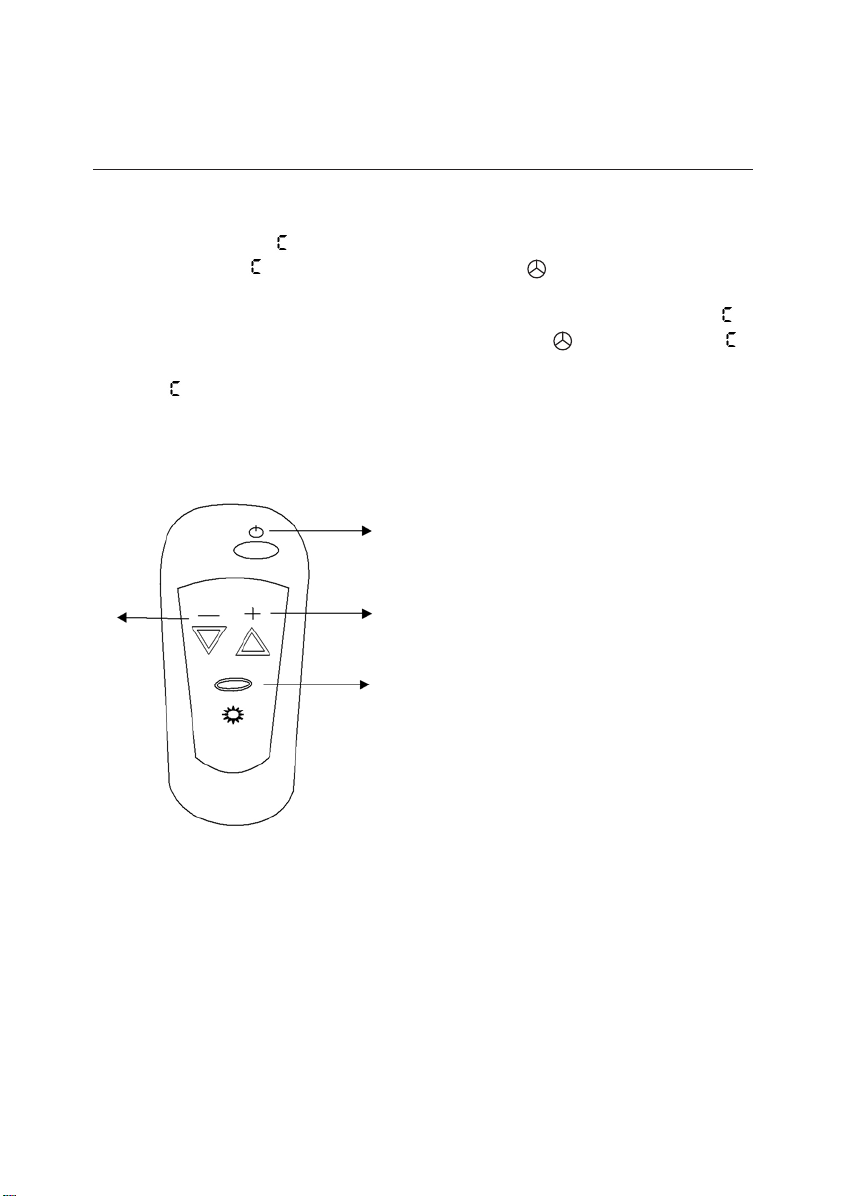

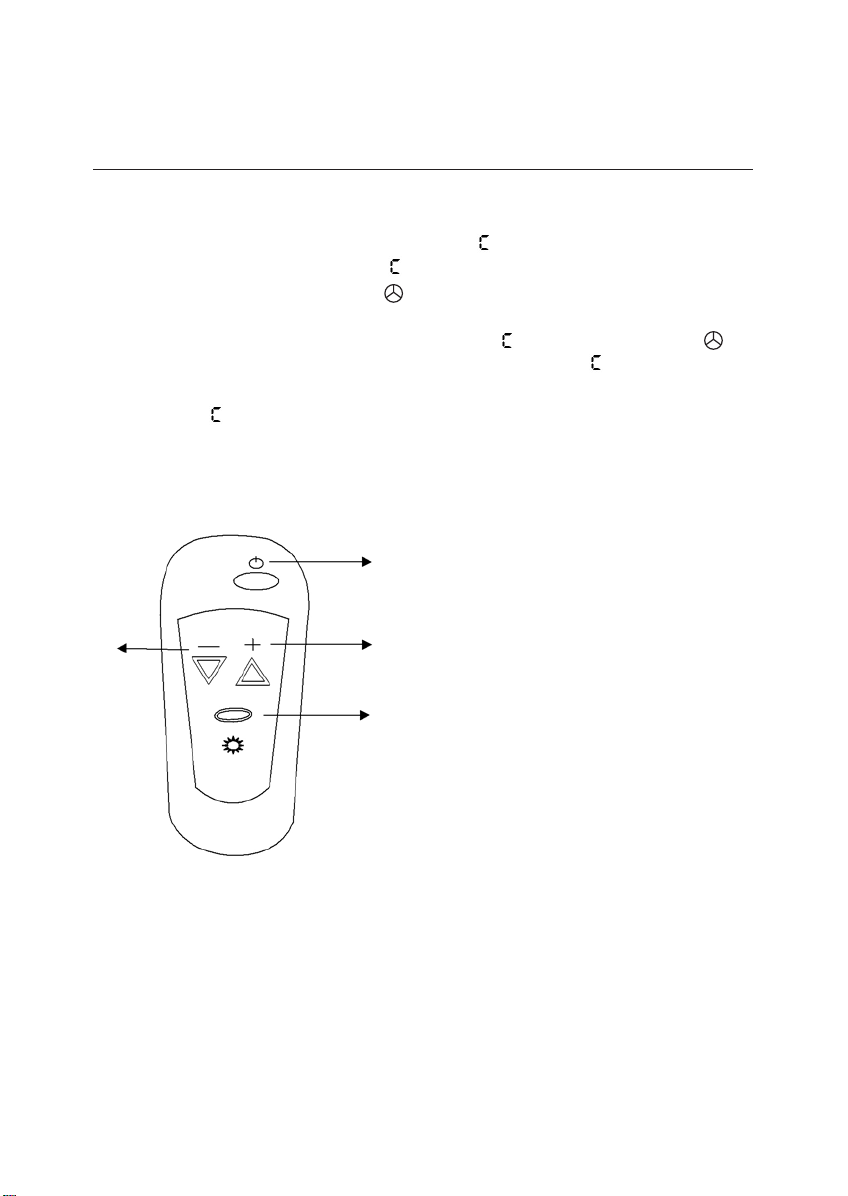

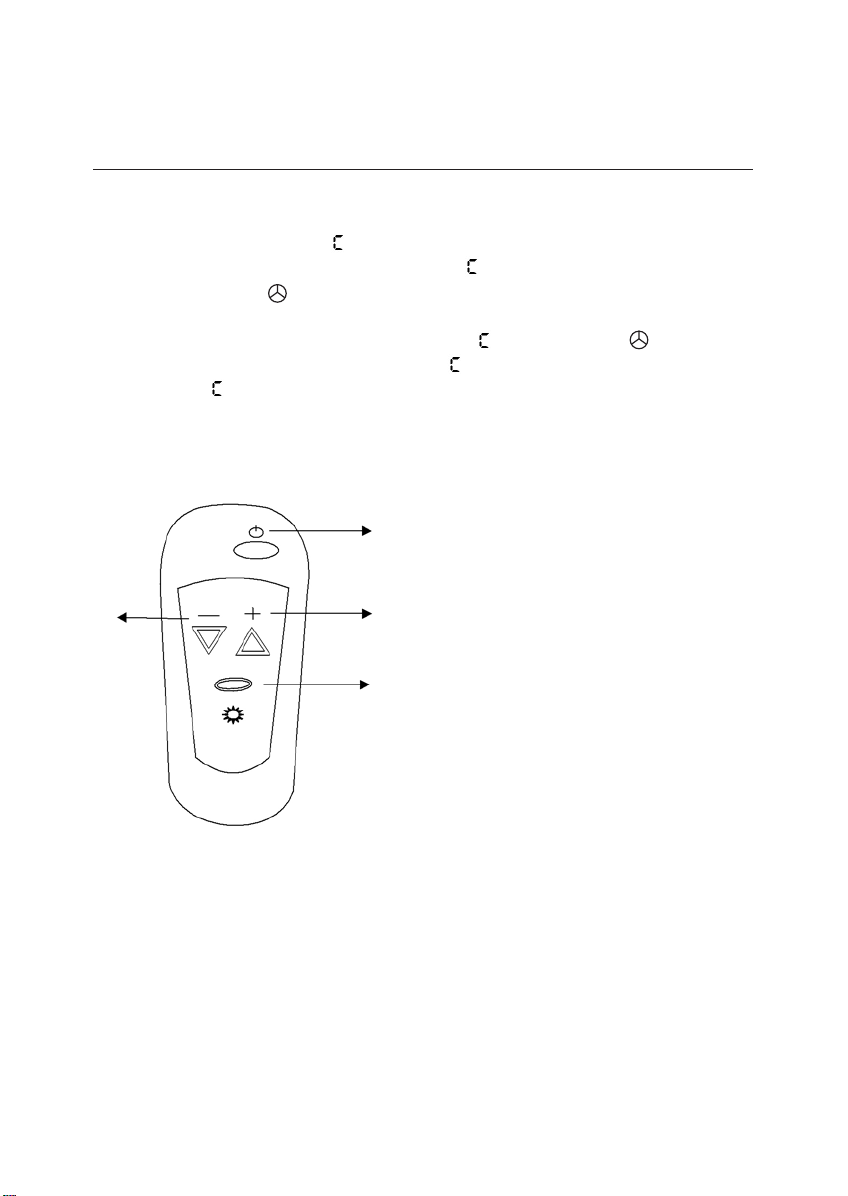

BRUG AF FJERNBETJENING

Du kan anvende din emhætte med fjernbetjening. Følg venligst anvisningerne nedenfor.

(A)

(A) Motor on/off

(C)

(B)

(D)

(B) Hastighed op
(C) Hastighed ned
(D) Tænder og slukker lamper

DECOR 810/830

19

TEKNISKE SPECIFIKATIONER

TEKNISKE SPECIFIKATIONER

Model 810 - 830

Spænding 220-240 V 50Hz
Lampe (W) 2 x 20 W
Motor (W) 210 W

H
A
S

Flowkapacitet
(m3/t)

Motorens isoleringsklasse F
Isoleringsklasse KLASSE I

Tabel 1

FOR AT ANVENDE EMHÆTTEN EFFEKTIVT

• Anvend røgkanaler med en diameter på 150/120mm og så få bøjninger som muligt i forbindelse
med tilslutning.

• Vær opmærksom på aluminiumfiltrets rengøringsperioder og kulfiltrets udskiftningsperioder.

• Anvend emhætten ved middelhastighed, hvis stor sugekraft ikke er nødvendig.

• For at sikre korrekt ventilation skal vinduerne i køkkenet holdes lukket.

T

I
G
H
E
D

1 220
2 320
3 420
4 550
5 800

HVIS PRODUKTET IKKE VIRKER

20 21

Tjek den elektriske tilslutning

(Spændingen bør ligge på mel-

lem 220-240 V, emhætten skal

sluttes til jordforbindelsen)

Tjek motorkontakten

(Motorkontakten skal stå på ON)

Tjek lampekontakten

(Lampekontakten skal stå på ON)

Tjek aluminiumfiltret

(Aluminiumfiltret skal vaskes én

gang om måneden under nor-

male forhold)

Emhætten virker ikke X X

Lampen virker ikke X X X

Dansk

Tjek lamper

(Lamperne skal sidde godt fast)

Tjek udløbet

(Udløbet skal være åbent)

Tjek kulfiltret (Kulfiltret skal

udskiftes med 2-3 måneders

mellem under normale forhold)

Emhættens udsugning
er dårlig

Emhætten
leder ikke luft ud
(steder uden røgkanal)

Tabel 2

HVIS PRODUKTET IKKE VIRKER

Før du kontakter vores tekniske serviceafdeling:
Skal du sikre dig, at produktet er tilsluttet, og at sikringen og de elektriske ledninger fungerer.
Du må ikke foretage dig noget, som kan skade produktet.
Før du kontakter vores tekniske serviceafdeling, skal du tjekke emhætten iht. tabel 2.
Hvis problemet fortsætter, skal du kontakte sælger eller anden autoriseret serviceforhandler.

X X X

X X

(CKB motor kan benyttes
som et alternativ til Combi Tak motor)

CKB

COMBI TAK

COMBI VÆG MOTOR

Tak Motor

Avtrekksmulighet #3

Avtrekksmulighet #1

Avtrekksmulighet #2

Tak Hatt

Lyddemper*

Kjøkken-
hette

Generell Info

*Thermex anbefaler alltid at det benyttes lyd- og kondensisoleret aftrekkskanal ved gjennomføring i kalde rom/loft.
Ved bruk af fleksibel slange anbefales det å benytte lyddæmper for å redusere støynivået.

Vennligst vær oppmerksom på, at kjøkkenviften opprinnelige avtrekks dimensjon sikrer optimal utnyttelse.
I de tilfelle hvor man velger å redusere avtrekks dimensjon medfører det øket lufthastighet samt øket mottrykk i avtrekkskanalen, hvilket betyr
mindre suge kapasitet og høyere lyd nivå.
Det anbefales alltid å benytte den opprinnelige avtrekks dimensjon.
Ved bruk av fleksibel slange, må det sikres at denne er helt utstrukket for å redusere luftmotstanden og oppnå maksimal sugeevne, samt redusere
støynivå.
Det er også mulig å benytte faste kanaler (Spirorør eller plastrør) for ytterligere reduksjon av luftmotstanden i kanalsystemet.

DECOR 810/830

22

INTRODUKSJON TIL PRODUKTET

INTRODUKSJON TIL PRODUKTET

2

1

3
4
5

2

1

3

4

5

1 - Intern røykkanal til ventilatoren
2 - Ekstern røykkanal til ventilatoren
3 - Kontrollpanel
4 - Lys
5 - Uttrekksplate

Norsk

23

ADVARSLER OG SIKKERHETSFORANSTALTNINGER

ADVARSLER OG SIKKERHETSFORANSTALTNINGER

• Produktet er designet til bruk i hjemmet.

• Produktet anvender spenning på mellom 220-240 Volt~50Hz

• En jordforbindelse er en del av produktets ledningsnett. Dette kabelet skal tilsluttes en kontakt
med jordforbindelse.

• Alle elektriske nettverkstilslutninger skal utføres av en kvalifisert tekniker.

• Uautorisert installasjon kan medføre at produktet kjører på lav yteevne - dette kan være skade­lig for produktet, og forårsake ulykker.

• Strømforsyningskabelet må ikke utsettes for trykk eller lign. under installasjon. Ledningene bør
ikke anbringes i nærheten av komfyren, dette kan forårsake brann, hvis de smelter.

• Kjøkkenventilatoren må ikke tilsluttet før installasjonen er gjennomført.

• Sørg for at stikkontakten er i nærheten, så du raskt kan slukke for kjøkkenviften i tilfelle fare.

• Ikke rør lamperne, hvis de har vært tent lenge. Lampene blir meget varme, og kan skade hen­dene dine.

• Køkkenventilatoren er designet til bruk ved normal matlaging til husbehov. Hvis den anvendes
til andre formål, risikerer du at feil oppstår, og at garantien ikke dekker.

• Følg gjeldende regler og anvisninger for luftutledning. ( Advarslen gjelder ikke for bruk uten
røykkanal.)

• Det bør ikke flamberes mat under produktet.

• Tenn ventilatoren efter du har satt gryten, pannen osv. på komfyren. Høye temperaturer kan
misdanne deler av produktet.

• Sett lokket på gryter, panner osv. før du tar dem av kokeplaten.

• Etterlat aldri varm olje på komfyren. Gryter med varm olje kan selvantenne.

• Vær oppmerksom på gardiner og lignende, ved f.eks. steking, da oljen kan blusse opp.

• Sørg for å skifte filtrene som anbefalt. Filtre som ikke skiftes iht. anvisningene, kan forårsake
brann, da olje kan samle seg på dem.

• Filtermaterialer som ikke er motstandsdyktige overfor flammer, må ikke anvendes istedetfor
filtre.

• Produktet må ikke anvendes uden aluminiumsfilter. Filtre må ikke fjernes mens produktet er
tent.

• I tilfelle av brann skal du straks slukke for strømmen til produktet og komfyret. (Trekk støpslet ut
av stikkontakten for å slukke for strømmen til produktet).

• Produktet skal rengjøres med jevne mellomrom, da det i motsatt fall kan utgjøre en brannrisiko.

• Slukk for strømmen til produktet, før vedlikeholdelse. (Trekk støpslet ut av stikkontakten for å
slukke for strømmen til produktet.)

DECOR 810/830

24

ADVARSLER OG SIKKERHETSFORANSTALTNINGER

• Når ventilatoren benyttes samtidig som andre apparater, som bruker annen energi enn elektrici­tet, bør det negative trykket i rommet ikke overstige 4 Pa (4 x 10 bar).

• Hvis et apparat som benytter brennstoff eller gass, er plassert på samme sted som ventilatoren,
skal eksosen fra dette apparatet isoleres helt - og apparatet bør være av hermetisk type.

• Hvis produktet forbindes til en røykkanal: Anvend en røykkanal med diameter 150mm eller
120mm. Røykkanalen skal være så kort som mulig og ha færrest mulig bøyninger.

• Pakningsmaterialene skal oppbevares utilgjengelig for barn, da materialene kan utgjøre en fare
for små barn.

• Produktet må ikke anvendes av barn, og barn må aldri leke med produktet.

• Ved skade på strømforsyningskabelet, skal dette utskiftes av produsenten eller dennes service­forhandler, eller av øvrig person med autorisasjon på området, for å forhindre en farlig situasjon.

• I tilfelle av flammer skal du straks slukke for strømmen til ventilatoren og apparatene, og der­etter dekke flammen. Prøv aldri å slukke ilden med vann.

Anvend en “MAX 6 A” sikring i kjøkkenventilatoren - for din egen sikkerhets skyld.

ADVARSEL OM TRANSPORT OG FRAKT

• Emballasjen kan gjennvinnes.

• Under transport: Følg anvisningene på kassen.

• Hvis produktet skal løftes og bæres, gjøres dette lettest ved å holde fast i grepene på siden av
kassen.

Hvis du behøver transport:

• Behold den originale kassen.

• Bær produktet i den originale kassen; følg anvisningene på kassen.

Hvis du ikke har den originale innpakningen:

• Sett ikke tunge materialer ovenpå ventilatoren.

• Unngå voldsomme slag på den eksterne overflaten.

• Pakk produktet forsvarlig inn, for å unngå personskade, og/eller skade på produktet.

INSTALLASJON

25

Norsk

1

Min. 60 cm

Min. 75 cm

INSTALLASJON, TA PRODUKTET UT AV PAKKEN

• Sjekk at produktet er i orden.

• Evt. skader fra transport, eller øvrige mangler, skal straks rapporteres til den transportansvarlige.

• Synlige skader skal rapporteres til forhandleren.

• Barn må aldri leke med emballasjen!!!

INSTALLASJON

2

STANDARDTILBEHØR

Plastrøykkanal (Foto 1): Plast røykkanalen påføres luftutløpet på ventilato­ren.

ANBRINGELSE AV PRODUKTET

Avstanden mellom kjøkkenventilatoren og elektrisk komfyr
bør være min. 60 cm etter installasjon. Ved gasskomfyr skal
avstanden være minst 75cm. Fig. 1

Figur 1

Fastgjørelse av stang til ventilatoren: Det medfølger 2 L-formede plater

til vegginstallasjon. Det medfølgende dessuten et sett skruer. Platene fasts­pennes med M5 x 40 muttere og M5 skrutrekker til den eksterne kabinen til
motoren, før produktet installeres. Foto 2

3

Fastgjørelse av plast røykkanal: Fastgjør plastrøykkanalen ovenpå motor-

kassens tilslutningsplate med 3,5 x 9,5 skruer. Foto 3

DECOR 810/830

26

INSTALLASJON

min. 650 - max. 750 mm

4

A B

C

ELECTRO

GAS
min. 750 - max. 800 mm

ISETTING AV NYLONPLUGGER

Plasser 8mm nylonplugger i A,B,C hullene. Plasser 2 x 6mm nylon­plugger i 6mm hullene til ventilatorens monteringsplate. Foto 4

5

Fastgjør monteringsplaten til 6mm nylonpluggene med 3,9 x 22
skruer. Foto 5

A, B, C = Ø8

BORING AV HULLER

Plasser monteringsskabelonen på veg­gen hvor ventilatoren skal installeres.
Bor huller ved punktene A, B og C, med
et 8mm. bor. Bor 6mm huller for å mon­tere ventilatorplaten med tanke på pro­duktets min. og maks. høyde. Figur 2

Figur 2

6

FASTAPENNING AV SKRUER

Fastgjør de hengende skruene til de 8mm nylonpluggene (A,B)

A

B

med 5,5 x 60 muttere. Det bør være 5mm avstand mellom skrue­hodet og veggen. Foto 6

7

INSTALLASJON AV VENTILATOREN

Løft ventilatoren og forbind de L-formede platene på motorkassen
til veggen ved punkt A og B. Foto 7

INSTALLASJON

27

Norsk

8

9

10

11

Skru de hengende skruene (Foto 6) fast i veggen Foto 8 for å fast­gjøre ventilatoren.

Når ventilatoren er spent fast, skal selve apparatet skrus opp på
veggen fra punkt C, som kan sees inni apparatet. Foto 9

BEMERK: Hvis ventilatoren tilsynelatende henger skjevt, kan den
rettes opp ved å løsne M5 skruene, som er skrudd fast på stangen
øverst. Foto 10

MONTERING AV FLEKSIBEL ALUMINIUMSRØYKKANAL

Montér den fleksible aluminiumsrøykkanalen på plastrøykkanalen.
Montér den andre enden av den fleksible aluminiumsrøykkanalen
til den røykkanalen som leder luften ut. Foto 11

DECOR 810/830

28

INSTALLASJON

Da bøyninger minsker luftgjennomstrømningen, bør kanalen ha færrest mulig bøyninger. Foto 12

– – – 12 – – –

Riktig Feil

13

14

Plasser røykkanalen rundt røret. (Foto 13)

Spenn den indre røykkanalen fast til monteringsplaten, som er
spent fast til veggen. Foto 14

Norsk

Montere frittstående kjøkkenvifte

29

Følg instruksjonene under.

Front-vinkel­brakettpaler

til høyre og

venstre

FRONT

FRONT

Bilde 3

Takfesteplate

Bak-vinkel-

brakettpaler

i utvendig

retning.

(FRONT) Front-

aten hvor

produktet skal

monteres.

Hjørnebeslag

Hull til
opphenging

Installasjon av takfesteplate:

Front-klistremerket (gur 3) på takfesteplaten og
betjeningspanelet på kjøkkenviften skal ha samme
retning.

1) Bor 10 mm hull fra punktene A, B, C, D.

2) Sett inn 10 mm veggplugger i hullene A, B, C, D.

3) Fest takfesteplaten til taket med 4 skruer (5,5 x 45).
Veggplugger, skruer og takfesteplaten leveres med
kjøkkenviften. Bilde 3.

Installere hjørnestykker:

Front-klistremerket (bilde 4) viser hvor fronten av
kjøkkenviften skal installeres. Front-hjørnestykkene
skal være i høyre og venstre retning. De bakre hjørne­stykkene skal vende utover. Skru 4 hjørnestykker
til motorblokken. Hengesprossen skal ha samme
retning som takfesteplaten. Lengden til kjøkkenviften
reguleres med disse hjørnestykkene. Bilde 4.

Bilde 4

Installere skorsteinen til motorkabinettet:

Før den innvendige avtrekkskanalen i den utvendige
avtrekkskanalen. For midlertidig sammenkobling
av skorsteinene, sett i en skrue på motorkabinettet.
(Slik at ikke skorsteinene faller ned når du installerer
motorkabinettet på takfesteplaten.) Monter avtrekks­kanalene på denne skruen. (Skruehullene til den
innvendige avtrekkskanalen skal innrettes med siden
på motorkabinettet.) Bilde 5.

Bilde 5

Norsk

Sette motorkabinettet på opphengsskinnen

30

Før faste hengestikker på opphengsskinnen gjennom
sporene. Fest delene sammen via 3,5x9,5 skruer. Bilde

6.

Bilde 6

Spor på monterings­brakett på
takmonteringsplaten

Installere eksibelt aluminiumspipe

Koble det eksible aluminiumspipen til uttakene på
produktet og kjøkkenveggen. Påse at tilkoblingen
ikke løsner hvis produktet betjenes ved maksimum
luftstrøm (bilde 7).

Bilde 7

Unngå ere folder og vinkler, da dette kan påvirke luftavtrekkskapasiteten. Bilde 8.

Riktig Galt

Bilde 8

Norsk

Bilde 9

31

Bilde 10

Henge- krok

Feste innvendig avtrekkskanal

Trekk opp den innvendige avtrekkskanalen, innrett
hullene og fest med 3,5x9,5 nikkelbelagte skruer som
vist i bilde 9.

Ta av den delte avtrekksplaten

For å erne den delte avtrekksplaten skal du dra den
ned ved å holde i venstre og høyre punkter. Bilde 10.

Feste motorkabinettet til produktet

Sett hengekrokene på produktet inn i sporene på
motorkabinettet. Fest dem sammen med 3,5x9,5
skruer. Bilde 11-12.

Spor til hengekrok på

motorkabinettet

Bilde 11 Bilde 12

Norsk

Bilde 13a

32

Koblingsboks

Bilde 13

Tilkobling

Koble 220V-strømkontakten med den
korresponderende motorkontakten. Sett i
aluminiumskassettltre når tilkoblingene er utført.
Bilde 13-14.

Tilkobling for lampe

Bilde 14

ANVENDELSE OG VEDLIKEHOLDELSE

33

Norsk

15

UTSKIFTING AV PÆRER

Slukk for strømmen til ventilatoren. Ta aluminiumsfilteret ut. Fjern den brukte lyspærenog utskift
den med en ny av samme slags. (Vent til pærene er avkjølte, de kan skade hendene dine hvis de er
varme.)

BEMERK: Ikke hold den nye pære i hånden - svette eller våte hender kan ødelegge pæren pga.

varmen som vil oppstå, når pæren tennes.

PRODUKTETS FUNKSJONER

Ventilatoren kan anvendes med eller uten røykkanal.

ANVENDELSE MED RØYKKANAL

Produktet skal tilsluttes en røykkanal, som vil lede luften ut under bruk med røykkanal. Sørg for at
rørsystemet følger den kortest mulige vei, mht. tilslutning til røykkanalen, for å oppnå best mulig
yteevne. Produktet er fremstilt med henblikk på anvendelse med røykkanal.

Bemerk!!! Produktets utløp må ikke tilsluttes andre kanaler med annen røyk.

AVMONTERING AV UTTREKKSPLATE

Uttrekksplaten avmonteres ved å trekke den ned og ut, mens du
holder fast øverst i høyre og venstre hjørne av platen. Foto 15

UTSKIFTING AV 20W HALOGENPÆRER

Fjern glasset som dekker lyspæren, benytt et verktøy
som ikke striper overflaten på produktet (se figuren).

Figur 3

Fjern den brukte pæren ved å trekke ned i den, og utskift
den med en ny. Fig. 3

16

AKTIVT KARBONFILTER

For å sørge for lufttilbakeløp, i tilfelle av at produktets røykkanal
ikke kan føres utendørs, skal produktet anvendes et aktivt karbon­filter. Dette kan kjøpes hos autoriserte forhandlere, og servicefor­handlere. Foto 16

DECOR 810/830

34

ANVENDELSE OG VEDLIKEHOLDELSE

ANVENDELSE AV KARBONFILTER

Produktet kan brukes sammen med to typer karbonfilter. Du vil se følgende informasjon om
anvendelse av karbonfiltre.
Før installasjon eller utskifting av karbonfilter skal du først slukke for strømmen til produktet.
Karbonfilteret skal utskiftes med et nytt med 3-5 mnd. mellomrom, mår det anvendes i et kjøkken
uten røukkanal.
Karbonfilteret må ikke vaskes.
Fettfiltre bør installeres på produktet, selv om det ikke anvendes karbonfilter. Produktet må ikke
brukes uten fettfilter.

UTSKIFTING AV KARBONFILTER

Produktet skal utstyres med 2 karbonfiltre.
Karbonfilteret installeres ved å plassere det på motorens tilslutningskanaler og skru det med klok­ken. Karbonfiltret tas ut ved å skru mot klokken. Fig. 4

Figur 4

UTSKIFTING AV ALUMINIUMSKARBONFILTER

Fjern karbonfilteret ved å dra det mot deg, og holde fast i håndtaket. Fig. 4a

Figur 4a

ANVENDELSE OG VEDLIKEHOLDELSE

35

VEDLIKEHOLDELSE

• Slukk strømmen før vedlikeholdelse og rengjøring.

• Aluminiumsfiltret tiltrekker støvet og oljen i luften.

• Metallfilteret skal vaskes én gang hver mnd. med varmt
såpevann, eller i oppvaskemaskinen hvis mulig (60C).

• Ta aluminiumfiltret av ved å trykke på låsestykkene. Filtret

Figur 5

17

Vaskbart Aluminiumfilter

må ikke settes på igjen, før det er tørt.

• Ventilatorens ytre overflater tørkes av med en fuktig klut,
som er mettet med vann eller sprit.

• Elektroniske deler må ikke komme i kontakt med vann eller
lignende.

• Benytt Inox produkter til rengjøring og vedlikeholdelse. Det
forlenger produktets levetid.
Advarsel: Aluminiumsfiltre kan vaskes i oppvaskemaskinen.
Farven på aluminiumsfiltre kan forandre seg etter mange
gangers vask. Dette er normalt, og betyr ikke nødvendigvis
at det er utskifting av filtrene er nødvendig.

Norsk

EFFEKTIV VENTILASJON

For å sikre korrekt ventilasjon skal vinduene i kjøkkenet holdes lukket.

VIKTIG BEMERKNING

Vær oppmerksom, når produktet betjenes samtidig med et produkt, som betjenes vha. luft og
brennstoff (f.eks. ovn, vannvarmer osv., som anvender gass, dieselbrennstoff, karbon eller tre).
Ventilatoren kan påvirke forbrenningen negativt, når den leder ut luft.

Advarselen gjelder ikke ved bruk uten røykkanal.

DECOR 810/830

36

ANVENDELSE OG VEDLIKEHOLDELSE

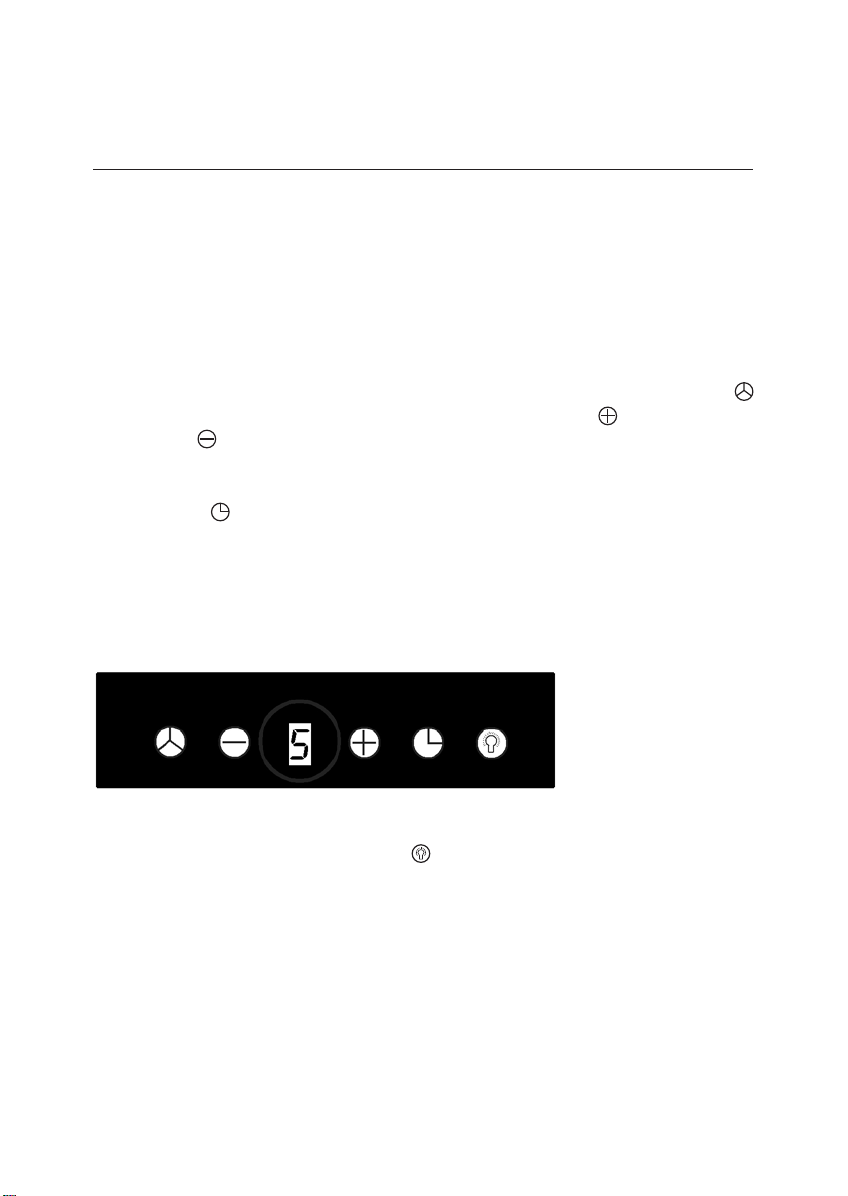

ANVENDELSE AV 5 HASTIGHETER

ANVENDELSE

Fjern den beskyttende folien på inox produktet etter installasjon.

VALG AV HASTIGHET

Produktet har 5 ventilasjonshastigheter. Velg 1,2,3…5 alt etter mengden av matos, damper e.l.
Start motoren ved å trykke på kontrollknappen på frontpanelet. Hastigheten økes ved å trykke
på knappen, og minskes ved å trykke på knappen. Automatisk timer (TIMER) er tilgjengelig
på modellene med elektronisk fjernkontroll.

Når du trykker på knappen i mer enn 2 sekunder, tennes timerfunksjonen i 15 minutter. Når
timeren er tent, sender frontpanelet et signal som automatisk slukker for motoren etter 15 minut­ter. Produktet og komfyren bør brukes samtidig for å muliggjøre god sirkulasjon - dermed påvir­kes luftutsugingskraften positivt. Vi anbefaler at produktet forblir tent i noen minutter etter endt
matlaging, så evt. rester av matos og damp blir absorbert.

Motor Motorhastighed Lampe
on/off Timer on/off

BELYSNING

Produktet er utstyrt med 2 lamper og en lampeknapp til betjening av belysning. Trykk
på lampeknappen for å tenne belysningen.

REGULERING AV LAMPENES LYS: DEMPE

Lyset forandrer seg, når du holder lampeknappen ned. Slipp knappen når lyset er regulert etter ditt
ønske. Lysstyrken er herved lagret. Lampene vil alltid tenne med den styrken som ble lagret sist.

Norsk

37

ANVENDELSE OG VEDLIKEHOLDELSE

RENGJØRING AV ALUMINIUMFILTRE

Filtrene skal rengjøres når “ “ signalet vises på apparatets skjerm eller (avhengig av bruk) med
2-3 ukers mellomrom. “ “ Signalet fjernes igjen, ved å trykke på knappen i mer enn 3 sek. (når
produktet står på off ), etter filtrene er rengjort og satt på igjen. Bokstaven ”E” vil kunne sees på
skjermen, og produktet vil fungere som normalt. Hvis du vil anvende produktet uten å slette ” ”
signalet, vil aktiv hastighet fremkomme i 1 sekund, når du trykker på knappen. Dernest vil ” ”
signalet sees én gang til, og motoren vil fortsette.

BEMERK: ” ” signalet vil fremkomme, etter 60 timers anvendelse av produktet.

BRUK AV FJERNKONTROLL

Kjøkkenventilatoren kan brukes med fjernkontroll. Følg vennligst nedenstående anvisninger.

(A)

(A) Motor on/off

(C)

(B)

(D)

(B) Hastighet opp
(C) Hastighet ned
(D) Tenn/slukk lamper

DECOR 810/830

38

TEKNISKE SPESIFIKASJONER

TEKNISKE SPESIFIKASJONER

Modell 810 - 830

Spenning 220-240 V 50Hz
Lampe (W) 2 x 20 W
Motor (W) 210 W

S 1 220

Flowkapasitet
(m3/t)

Motorens isoleringsklasse F
Isoleringsklasse KLASSE I

Tabell 1

FOR MEST EFFEKTIV ANVENDELSE AV KJØKKENVENTILATOREN

• Anvend røykkanaler med en diameter på 150/120mm og færrest mulige bøyninger, i forbindelse
med tilslutning.

• Vær oppmerksom på aluminiumfilterets rengjøringsperioder og karbonfilterets utskiftnings­perioder.

• Anvend kjøkkenventilatoren ved middelhastighet, hvis stor sugekraft ikke er nødvendig.

• For å sikre korrekt ventilasjon, bør vinduene i kjøkkenet holdes lukket.

• Husk å starte kjøkkenviften 10-15 minutter før matlaging, gjerne på motorhastighet 2. Dette
gjør at ventilasjonen er optimal når det utvikles matos ved oppstart av matlagingen.

P 2 320
E 3 420
E 4 550
D 5 800

HVIS PRODUKTET IKKE VIRKER

39

Sjekk elektrisk tilslutning

(Spenningen bør være mellom

220-240 V, ventilatoren skal til-

sluttes jordforbindelsen)

Sjekk motorkontakten

(Motorkontakten skal stå på ON)

Sjekk lampekontakten

(Lampekontakten skal stå på ON)

Sjekk aluminiumsfilteret

(Aluminiumsfilteret skal vaskes

én gang hver mnd. under nor-

male forhold)

Sjekk lamper

(Lamperne skal sitte godt fast)

Sjekk utløpet

(Skal være åpent)

Ventilatoren virker ikke X X

Lampen virker ikke X X X

Dårlig utsugning X X X

Ventilatoren leder ikke
luft ut (ved bruk uten
røykkanal)

X X

Norsk

Sjekk karbonfilteret. Karbon -

filteret skal uskiftes med 2-3 mnd.

Mellomrom, under normale forhold)

Tabell 2

HVIS PRODUKTET IKKE VIRKER

Før du kontakter vår tekniske serviceavdeling:
Skal du sikre deg at produktet er tilsluttet, og at sikringen og alle elektriske ledninger fungerer.
Foreta deg ikke noe som kan skade produktet. Sjekk ventilatoren iht. tabell 2, før du kontakter vår
tekniske serviceavdeling. Kontakt selger, eller annen autorisert serviceforhandler, hvis problemer
fortsetter.

40

Takfläkt

Takhuv

Evakueringsmöjlighet #3

Evakueringsmöjlighet #1

Evakueringsmöjlighet #2

Ljuddämpare*

Fläktkåpa

Combi 1200
Vägg

Combi 1200 Tak

TVF

(TVF motor kan användas
som ett alternativ till motor Combi tak)

Allmän Information

*Tänk på att alltid isolera spirorören, speciellt i ouppvärmda utrymmen.

Vänligen var uppmärksam på fläktens anslutningsdiameter för optimal funktion.
Om man väljer att reducera slanganslutningen medför det ökat mottryck som innebär högre ljud och lägre kapacitet.
Vi uppmanar därför att man använder den kanaldimension som fläktens anslutning har!
Vid montering av flexibel slang skall denna alltid sträckas ut och kortas av vid behov. Detta för att minska luftmotståndet och få bästa
effekt till lägst möjliga ljudnivå.
Slang används endast sista biten inne i fläktkåpan, i övrigt skall fasta spirorör användas och isoleras efter regler och behov.

DECOR 810/830

41

PRODUKTENS DELAR

PRODUKTENS DELAR

2

1

3
4
5

2

1

3

4

5

1 - Inre skorstensdel
2 - Yttre skorstensdel
3 - Kontrollpanel
4 - Belysning
5 - Delad kantsugsplåt

Svenska

42

VARNINGAR OCH SÄKERHETSFÖRESKRIFTER

VARNINGAR OCH SÄKERHETSFÖRESKRIFTER

• Köksfläkten är framtagen för hemmabruk.

• Köksfläkten ska anslutas till 220–240V, 50Hz.

• Köksfläktens strömsladd har en jordad stickpropp. Det är mycket viktigt att den ansluts till ett
jordat uttag.

• All elnätsutrustning ska installeras av en behörig elektriker.

• Installationer som utförs av obehöriga personer kan leda till att produkten fungerar dåligt, att
produkten skadas eller att olyckor uppstår.

• Strömsladden får inte utsättas för tryck eller slag under monteringen. Strömsladden bör inte
placeras nära spisen. Den kan orsaka brand om den smälter.

• Anslut inte stickproppen förrän installationen är helt klar.

• Se till att det enkelt går att komma åt stickproppen, så att du kan dra ur den vid eventuell fara.

• Vidrör inte lamporna om de har varit tända länge. Du kan bränna dig eftersom de är mycket
varma.

• Köksfläkten är konstruerad för normal matlagning i hemmet. Om den används för andra ända­mål finns det risk att den går sönder och garantin gäller då inte.

• Följ tillämpliga lagar och föreskrifter för utsläpp av utloppsluften. (Denna varning gäller inte vid
användning utan utsläpp utanför huset.)

• Man bör inte flambera mat eller på annat sätt tillaga mat med eld under köksfläkten.

• Starta fläkten så snart du har satt kastrullen, stekpannan etc. på hällen. I annat fall kan de höga
temperaturerna få delar på köksfläkten att deformeras.

• Innan du tar av kastrullen, stekpannan etc. från hällen ska du lägga på locket.

• Lämna inte varm olja på hällen. Grytor med varm olja kan självantända.

• Håll koll på gardiner, dukar och liknande under matlagningen. Exempelvis kan olja fatta eld när
du steker.

• Se till att filtren byts ut med de angivna intervallen. Filter som inte byts ut i tid kan orsaka brand
då olja och fett har ansamlats på dem.

• Använd inte filtermaterial som inte är brandhärdiga istället för originalfiltren.

• Använd inte köksfläkten utan aluminiumfilter och ta inte loss filter medan köksfläkten är på.

• händelse av brand ska strömmen brytas till köksfläkten och spisen. (Bryt strömmen till köksfläk­ten genom att dra ur stickproppen.)

• Köksfläkten kan utgöra en brandrisk om den inte rengörs regelbundet.

• Bryt strömmen till köksfläkten innan något underhåll utförs. (Bryt strömmen genom att dra ur
stickproppen.)

• Om köksfläkten används samtidigt med utrustning som drivs av annan energi än el, får det
negativa trycket i rummet inte överskrida 4 Pa (4 x 10-5 bar).

DECOR 810/830

43

VARNINGAR OCH SÄKERHETSFÖRESKRIFTER

• Om det finns utrustning som eldas med bränsle i flytande form eller gasform i närheten av
köksfläkten måste utsläppet från denna utrustning helt och hållet isoleras från köksfläkten och
utrustningen bör vara av hermetisk konstruktion.

• Vid anslutning till extern skorsten (utsläpp utanför huset) ska utloppskanaler med 150 mm eller
120 mm diameter användas. Anslutningen bör vara så kort som möjligt och ha få krökar.

• Håll barn borta från förpackningsmaterialet, eftersom det kan vara farligt för dem.

• Se till att barn inte leker med eller använder köksfläkten.

• Om strömsladden skadas ska den bytas ut av tillverkaren eller en serviceverkstad eller av en per­son med tillräcklig fackkunskap, för att förhindra farliga situationer.

• Vid brand ska köksfläkten och matlagningsutrustningen stängas av och branden kvävas. Försök
aldrig släcka branden med vatten.

Använd en säkring på maximalt 10 A för köksfläkten – för din egen säkerhet.

VARNINGAR OCH INFORMATION OM FRAKT OCH TRANSPORT

• Allt material som använts för att förpacka köksfläkten går bra att återvinna.

• Följ instruktionerna som står på köksfläktens kartong vid transport.

• Håll i handtagen på kartongens sidor om produkten ska bäras.

Vid behov av transport:

• Behåll originalkartongen.

• Transportera köksfläkten i originalkartongen. Följ instruktionerna som står på kartongen.

Om originalkartongen inte finns kvar:

• Lägg inga tunga föremål på köksfläkten.

• Se till att skydda köksfläkten från slag.

• Förpacka köksfläkten på lämpligt sätt för att undvika skador.

INSTALLATION

44

Svenska

1

Min. 40 cm

Min. 65 cm

INSTALLATION  TA UR FLÄKTEN UR KARTONGEN

• Kontrollera att det inte finns några skador på produkten.

• Transportskador och fel som beror på transporten ska omedelbart rapporteras till transport­bolaget.

• Rapportera eventuella skador till återförsäljaren.

• Låt inte barn leka med förpackningsmaterialet!!!

INSTALLATION

2

STANDARDTILLBEHÖR

Ventilationsadapter i plast (foto 1): Ventilationsadaptern monteras på köks­fläktens luftutlopp.

PLACERING AV KÖKSFLÄKTEN

När köksfläkten installerats ska avståndet mellan köksfläkten
och hällen vara minst 40cm för elspis och minst 65cm för
gasspis. Figur 1

Figur 1

Montering av vinkeljärn för upphängning av köksfläkten

Det medföljer två L-formade vinkeljärn som ska användas för att montera
köksfläkten på väggen. Det följer även med skruvar. Skruva fast vinkeljärnen
på motorhöljet med M5 x 40-skruvar med hjälp av en M5-skruvmejsel innan
produkten installeras. Foto 2

3

Montering av ventilationsadapter

Skruva fast ventilationsadaptern på anslutningsplattan högst upp på motor­lådan med 3,5 x 9,5-skruvar. Foto 3

DECOR 810/830

45

INSTALLATION

min. 400 - max. 750 mm

4

A B

C

GAS

EL

min. 650 - max. 800 mm

SLÅ I PLUGG

Slå i 8 mm-pluggar i hålen A, B och C. Slå i två 6 mm-pluggar i
hålen på 6 mm för skorstensdelens väggbeslag..

Foto 4

5

Skruva fast väggbeslaget i 6 mm-pluggarna med 3,9x22-skruvar.

Foto 5

A, B, C = Ø8

BORRA HÅL FÖR UPPHÄNGNING

Sätt fast monteringsmallen på väggen
där köksfläkten ska installeras. Borra
hål i punkterna A, B och C med en borr
på 8mm. Borra hål på 6mm för instal­lation av ventilationskanalens monte­ringsplatta och se till att följa min- och
maxhöjderna enligt bilden. Figur 2

Figur 2

6

SKRUVA FAST UPPHÄNGNINGSSKRUVAR

Skruva fast upphängningsskruvar (5,5 x 60) i 8mm-pluggarna (A,

A

B

B). Det ska vara 5 mm avstånd mellan väggen och skruvskallen.

Foto 6

7

MONTERA KÖKSFLÄKTEN

Lyft upp köksfläkten och häng de L-formade vinkeljärnen på
motorlådan över skruvskallarna i punkterna A och B. Foto 7

INSTALLATION

46

Svenska

8

9

10

11

När du har hängt upp köksfläkten ska du dra åt upphängnings­skruvarna (foto 6). Foto 8

När köksfläkten sitter på plats ska den även skruvas fast i punkt C
från insidan. Foto 9

OBS! Om köksfläkten hänger snett kan du lossa lite på någon av
M5-skruvarna som håller fast vinkeljärnen för att få den att hänga
rakt. Foto 10

MONTERA FLEXIBELT ALUMINIUMRÖR

Montera det flexibla aluminiumröret på ventilationsadaptern.
Montera den andra änden av röret på imkanalen som ska använ­das för att släppa ut luften. Foto 11

DECOR 810/830

47

INSTALLATION

Eftersom böjar och krökar försämrar luftflödet ska onödiga böjar och krökar undvikas. Foto 12

– – – 12 – – –

Rätt Fel

13

14

Sätt skorstensdelen på plats över fläkten. (Foto 13)

Skruva fast den inre skorstensdelen i väggbeslaget som sitter på
väggen (i den övre delen). Foto 14

Svenska

Montering av skorstensäkt över

48

köks-ö

De främre

vinkelfästena

spärrar i höger

och vänster

riktning.

FRONT

FRONT

Bild 3

Upphäng­ningshål

Takanslutningsplatta

De bakre

vinkelfästena

spärrar i

utåtgående

riktning.

(FRONT) Den

främre ytan där

produktkroppen

kommer att monteras.

Monteringshörnet

är böjt.

Vänligen följ instruktionerna nedan.

Montering av takanslutningsplattan:

Det främre märket (bild 3) på takanslutningsplattan
och skorstensäktens kontrollpanel bör vara riktade åt
samma håll.

1) Borra 10 mm-hål från A-, B-, C- och D-punkterna.

2) Kör in 10 mm väggpluggar i A-, B-, C- och D-hålen.

3) Fixera takanslutningsplattan i taket med hjälp
av 4 skruvar (5,5 x 45). Väggpluggar, skruvar och
takanslutningsplatta följer med äktkåpan. Bild 3.

Montering av hörnstycken:

Det främre märket (bild 4) visar var äktkåpans
framsida ska monteras. De främre hörnstyckena
ska vara riktade åt vänster och höger. De bakre
hörnstyckena ska vara utåtriktade. Skruva fast 4
hörnstycken på motorblocket. Upphängningsstången
bör ha samma riktning som takanslutningsplattan.
Reglera äktkåpans längd med de här hörnstyckena.
Bild 4.

Bild 4

Montering av skorstenen på motorskåpet:

Sätt ner den interna skorstenen i den externa
skorstenen. För temporär anslutning mellan
skorstenarna ska du använda en skruv på motorskåpet.
(Så att skorstenarna inte ramlar ner när du monterar
motorskåpet till takanslutningsplattan.) Montera
skorstenarna på den här skruven. (Skruvhålen hos
den interna skorstenen ska passa in på motorskåpets
sidor.) Bild 5.

Bild 5

Svenska

Placering av motorskåpet på upphängnings-

49

stången

För igennom fasta upphängningspinnar på
upphängnings-stången genom kanalerna. Fixera
delarna tillsammans med hjälp av 3,5 x 9,5-skruvar.
Bild 6.

Bild 6

Montering av
fästeskanalerna
på takmonterings­plattan.

Montering av exibelt aluminiumrör

Anslut det exibla aluminiumröret till utsläppen på
produkten och köksväggen. Se till att anslutningen
inte släpper när produkten arbetar på maximal
luftödesnivå. Bild 7.

Bild 7

Undvik era veck och vinklar eftersom det kan påverka luftsugningsförmågan negativt. Bild 8.

Rätt Fel

Bild 8

Svenska

Bild 9

50

Bild 10

Upphängningskrok

Fixering av intern skorsten

Dra upp den interna skorstenen, rikta hålen och xera
med hjälp av 3,5 x 9,5 nickelbelagda skruvar så som
visas på bild 9.

Ta bort plattan för delad utsugning

För att ta bort plattan för delad utsugning ska du dra
den neråt genom att hålla i de övre punkterna till
vänster och höger. Bild 10.

Fixera motorskåpet på produktkroppen

Placera produktkroppens upphängningskrokar
på motorskåpets kanaler. Fixera dem med 3,5 x
9,5-skruvar. Bild 11-12.

Upphängningskrokens

kanal på motorskåpet.

Bild 11 Bild 12

Svenska

Bild 13a

51

Anslutning för kortbox.

Bild 13

Skapa anslutningar

Anslut 220V-strömförsörjningskontakten med
motsvarande motorkontakt. Placera aluminium­insatsltren när anslutningarna är färdiga. Bild 13-14.

Anslutning till

lamphållarens kontakt.

Bild 14

ANVÄNDNING OCH UNDERHÅLL

52

Svenska

15

BYTA LAMPORNA

Dra ur köksfläktens stickpropp. Ta ur kassettfiltret av aluminium. Plocka ur den trasiga lampan och
byt ut den mot en ny med samma effekt. (Vänta tills lampan har svalnat så att du inte bränner dig.)

Obs! Håll inte i den nya lampan med bara händer. Svett och fukt kan få lampan att gå sönder på

grund av värmen när lampan tänds.

KÖKSFLÄKTENS FUNKTION

Köksfläkten kan användas med eller utan anslutning till imkanal (utsläpp utanför huset).

ANVÄNDNING MED EXTERN SKORSTEN

Köksfläkten bör i första hand anslutas till en imkanal som leder ut luften. För att få bästa prestanda
ska luftkanalen gå kortaste vägen till fakhuven. Köksfläkten är konstruerad för anslutning till imka­nal.

Observera!!! Köksfläktens utlopp ska inte anslutas till luftkanaler som innehåller annan rök.

BORTTAGNING AV DELAD KANTSUGSPLÅT

För att ta ner den delade kantsugsplåten ska du dra den nedåt
samtidigt som du håller i höger och vänster övre del. Foto 15

BYTA UT HALOGENLAMPOR 20 W

Ta bort lampans glashölje med hjälp av något verktyg
som inte repar, enligt bilden. Ta ur den trasiga lampan

Figur 3

genom att dra den nedåt och byt ut den mot en ny.

Figur 3

16

AKTIVT KOLFILTER

För att få luftcirkulation när köksfläktens luftutlopp inte kan anslu­tas till en imkanal måste du använda ett aktivt kolfilter. Du kan
köpa detta tillbehör från auktoriserade återförsäljare och service­butiker. Foto 16

DECOR 810/830

53

ANVÄNDNING OCH UNDERHÅLL

ANVÄNDNING AV KOLFILTER

Köksfläkten använder två typer av kolfilter.
Nedan finns information om hur man använder kolfiltren.
Innan du installerar eller byter ut kolfilter ska du först bryta strömmen till köksfläkten. Kolfilter bör
bytas med 3–5 månaders intervall, eftersom de används i kök som inte har utsläpp genom imkanal.
Kolfilter får aldrig tvättas.
Fettfilter ska alltid sitta i köksfläkten, även om kolfilter används. Använd inte köksfläkten utan fett­filter.

BYTA UT KOLFILTER

Det måste sitta två kolfilter i köksfläkten.
Montera filtret på motorns anslutningskanal och vrid det medurs. Vrid det moturs för att ta bort
det. Figur 4

Figur 4

BYTA ALUMINIUMKASSETTENS KOLFILTER

För att ta ur kolfiltret ska du dra det mot dig samtidigt som du håller in den övre spärren. Figur4a

Figur 4a

ANVÄNDNING OCH UNDERHÅLL

54

UNDERHÅLL

• Dra ur stickproppen före underhåll och rengöring.

• Kassettfiltret i aluminium fångar upp damm och fett i luften.

• Aluminiumfiltret ska diskas en gång i månaden med varmt
vatten och diskmedel eller, om så är möjligt, i diskmaskin
(60°C).

Figur 5

17

Diskbart kassettfilter
i aluminium

• Plocka ur kassettfiltret i aluminium genom att trycka på den
fjädrande spärren. Vänta tills filtret har torkat innan du sätter
tillbaka det.

• Köksfläktens utsida bör torkas av med en våt trasa som har
fuktats med vatten eller alkohol.

• Se till att elektroniken inte kommer i kontakt med vatten
eller liknande ämnen.

• Genom att använda särskilda rengörings- och underhålls­produkter för rostfritt stål som finns i handeln kan du få
köksfläkten att hålla längre.
Varning: Aluminiumfilter får gärna diskas i diskmaskin, men
efter flera diskningar kan det hända att filtrets färg börjar
ändras. Detta är normalt och filtret behöver inte bytas ut.

Svenska

EFFEKTIV VENTILATION

För att få en bra ventilation ska köksfönstren hållas stängda.

OBSERVERA!

Tänk på att när köksfläkten används samtidigt med en produkt som använder luft och bränsle
(exempelvis en kamin, en varmvattenberedare etc. som drivs med gas, diesel, kol eller ved) kan
köksfläkten påverka förbränningen negativt eftersom den suger ut luft.

Den här varningen är inte aktuell vid användning av kolfilter.

DECOR 810/830

55

ANVÄNDNING OCH UNDERHÅLL

ANVÄNDNING AV DIGITALT REGLAGE MED FEM HASTIGHETER

ANVÄNDNING

Ta bort skyddsplasten från köksfläkten när installationen är klar.

VAL AV HASTIGHET

Köksfläkten har fem olika hastigheter (ventilationsnivåer). Vilken hastighet som passar beror på vad
som tillagas och hur mycket ånga eller os som avges. Tryck på knappen på frontpanelen för att
starta motorn. Öka hastigheten genom att trycka på knappen och minska hastigheten genom
att trycka på knappen . På modeller med fjärrkontroll går det även att använda automatisk
timer (TIMER).

Om du håller ner knappen under minst två sekunder körs timerfunktionen i 15 minuter. När
timern är aktiverad visas detta på displayen och motorn stängs av automatiskt efter 15 minuter.
Använd spisen och köksfläkten samtidigt för att få god cirkulation, eftersom sugförmågan då
påverkas positivt. Vi rekommenderar även att du kör köksfläkten några minuter efter det att mat­lagningen är klar för att suga upp rester av ånga och lukt.

Motor Motorhastighet Belysning
on/off Timer on/off

BELYSNING

Köksfläkten har två lampor och en lampknapp som används för att tända och släcka. Tryck på
lampknappen för att tända belysningen.

REGLERA LAMPORNAS L JUSSTYRKA DIMMER

Om du håller in lampknappen börjar lampornas ljusstyrka öka. När du är nöjd med ljusstyrkan
släpper du bara upp lampknappen igen. Ljusstyrkan bibehålls. Lamporna startas alltid med relativt
svag belysning.

Svenska

56

ANVÄNDNING OCH UNDERHÅLL

RENGÖRING AV ALUMINIUMFILTER

Filtren bör rengöras när symbolen ” ” visas på displayen eller efter 2–3 veckor (beroende på hur
mycket köksfläkten används). För att få bort symbolen ” ” när filtren har rengjorts och satts tillba­ka trycker du på knappen och håller in den i minst tre sekunder (när köksfläkten är avstängd).
Bokstaven ”E” visas på displayen och köksfläkten fungerar som normalt igen. Om du vill kan du
fortsätta använda köksfläkten utan att ta bort symbolen ” ” . Tryck på knappen för att visa
aktiv hastighet under en sekund, varefter symbolen ” ” visas igen och motorn fortsätter.

OBS! Symbolen ” ” visas när köksfläkten använts 60 timmar.

ANVÄNDNING AV FJÄRRKONTROLLEN

Du kan använda köksfläktens fjärrkontroll enligt nedanstående instruktioner:

(A)

A) Motor på/av

(C)

(B)

(D)

B) Öka hastigheten
C) Minska hastigheten
D) Tänd/Släck belysningen

DECOR 810/830

57

TEKNISKA SPECIFIKATIONER

TEKNISKA SPECIFIKATIONER

Modell 810 - 830

Spänning 220-240 V 50Hz
Lampeffekt (W) 2 x 20 W
Motoreffekt (W) 210 W

H
A
S

Luftmängd
(m3/tim)

Motorns isoleringsklass F
Isoleringsklass KLASS I

Tabell 1

TÄNK PÅ FÖLJANDE FÖR ATT FÅ EN EFFEKTIV KÖKSFLÄKT;

• Använd utloppskanaler med en diameter på 160 mm och så få böjar som möjligt när du ansluter
utloppet till den imkanalen.

• Rengör aluminiumfiltren och byt ut kolfiltren med de intervall som anges.

• Använd medelhög hastighet om det inte behövs extra högt utsug.

• För att ventilationen ska fungerar bra ska köksfönstren vara stängda.

T

I
G
H
E
T

1 220
2 320
3 420
4 550
5 800

OM KÖKSFLÄKTEN INTE FUNGERAR

58

Kontrollera den elektriska anslutningen

(Spänningen i elnätet ska vara 220–240 V

och köksfläkten ska vara ansluten till ett

jordat uttag.)

Kontrollera motorknappen

(Motorknappen ska vara på.)

Kontrollera lampknappen

(Lampknappen ska vara på.)

Kontrollera aluminiumfiltret

(Kassettfiltret i aluminium bör diskas av

Köksfläkten
fungerar inte

X X

en gång i månaden vid normal använd-

Svenska

ning.)

Kontrollera lamporna

(Lamporna ska sitta ordentligt.)

Kontrollera utloppet

(Utloppet ska vara öppet.)

Kontrollera kolfiltret (Kolfiltret bör bytas

efter 2–3 månader vid normal använd-

ning på modeller med kolfilter.)

Belysningen
fungerar inte

Det är dåligt sug i
köksfläkten

Köksfläkten skickar inte
ut luften (vid installa­tion utan anslutning till
imkanal)

Tabell 2

OM KÖKSFLÄKTEN INTE FUNGERAR

Innan du kontaktar teknisk service:
Se till att köksfläkten är ansluten till elnätet och att proppen/säkringen inte har gått. Vidta inga
åtgärder som kan skada produkten. Innan du kontaktar teknisk service bör du kontrollera din köks­fläkt enligt tabell 2. Om problemet kvarstår ska du kontakta säljaren eller en auktoriserad service­verkstad.

X X X

X X X

X X

59

Extractor de tejado

Salida por tejado

Posibilidad de salida #3

Posibilidad de salida #1

Posibilidad de salida #2

Silenciador*

Campana

Extractor
de pared

Motor Combi

CKB

(CKB se puede utilizar
como una alternativa al motor Combi)

Información General

*Thermex siempre recomienda utilizar tubo flexible insonorizante (antirruido) y anti condensación si el tubo pasa por habitaciones sin calefacción.

Al usar tubo flexible recomendamos utilizar un silenciador para minimizar el nivel sonoro.
El diámetro de salida original, indicado en catalogo en cada uno de los modelos asegura una optima eficacia de la campana. Si decidimos reducir el
diámetro de salida del tubo, tiene como consecuencia un aumento de la velocidad del aire y mas presión en el tubo; esto significa menos capacidad
de extracción y mayor nivel de ruido.
Por lo que recomendamos siempre utilizar el diámetro de salida recomendado e indicado en cada modelo.
Al usar el tubo flexible SIEMPRE asegurar y comprobar que esté totalmente extendido afín de minimizar la resistencia del aire y para obtener el
máximo nivel de caudal y el mínimo nivel sonoro.
También puede utilizar tubo fijo de plástico para minimizar aun mas la resistencia de aire en el sistema de canalización.

DECOR 810/830

60

INTRODUCCIÓN DEL PRODUCTO

INTRODUCCIÓN DEL PRODUCTO

2

1

3
4
5

2

1

3

4

5

1 - Chimenea exterior
2 - Chimenea interna
3 - Panel de mandos
4 - Iluminación
5 - Placa extractora

Español

61

ADVERTENCIAS Y NORMAS DE SEGURIDAD

ADVERTENCIAS Y NORMAS DE SEGURIDAD

• Este producto está diseñado para uso doméstico.

• El voltaje del producto es 220-240 V~50Hz

• Se usa una clavilla para conexión a tierra en el cable del producto. Este cable debe ser conec­tado a una toma con conexión a tierra.

• Todas las instalaciones eléctricas deben ser efectuadas por un electricista cualificado.

• La instalación realizada por personas no autorizadas puede ser causante de un funcionamiento
con bajo rendimiento, daños al producto o accidentes.

• El cable de suministro eléctrico no debe ser expuesto a ningún tipo de daño durante el montaje.
El cordón de red no debe ser colocado próximo a las placas, puebe causar fuego si se derrite.

• No enchufe a la toma de corriente antes de haber finalizado la instalación del producto.

• Mantenga la clavija en un lugar accesible de forma que pueda desenchufarla en caso de cual­quier peligro.

• No toque las bombillas cuando hayan estado encendidas durante mucho tiempo. Las bombillas
pueden dañar las manos debido a su alta temperatura.

• Las campanas de cocina están diseñadas para uso normal y cocina casera. Si se usa para otros
fines, existe la posibilidad de fallos, por lo que la garantía quedará invalidada.

• Siga las normas vigentes y las indicaciones para la expulsión del aire. (Esta advertencia no es
válida para uso sin chimenea).

• Los alimentos que produzcan llamas no deben ser cocinados debajo de este producto.

• Ponga en marcha el producto después de haber colocado la olla, sartén, etc. en la placa de coc­ción. En caso contrario, las altas temperaturas pueden causar deformaciones.

• Ponga las tapas antes de retirar la olla, sartén, etc. de la placa de cocción.

• No deje aceite caliente en la placa de cocción. Las ollas que contengan aceite caliente pueden
causar autoignición.

• Preste atención a cortinas y cubiertas mientras esté cocinando, por ejemplo en los fritos, ya que
el aceite puede arder.

• Asegúrese de cambiar los filtros cuando sea necesario. Los filtros que no se cambian a un tiem­po apropiado conllevan el riesgo de causar incendios debido al aceite adherido a los mismos.

• No use materiales filtrantes que no sean resistentes a las llamas, en lugar de filtros apropiados.

• No deje funcionar el producto sin el filtro de aluminio y no retire los filtros cuando el producto
esté en marcha.

• En caso de incendio, corte el suministro eléctrico del producto y de los aparatos de cocción.
(Desconecte el producto desenchufándolo).

• Su producto puede causar riesgo de incendio, si la limpieza no se efectua periódicamente

DECOR 810/830

62

ADVERTENCIAS Y NORMAS DE SEGURIDAD

• Desconecte el producto antes de trabajos de mantenimiento. (Desconecte el producto desen­chufándolo).

• Cuando la campana y otros aparatos estén funcionando al mismo tiempo con fuentes de ener­gía diferentes a la electricidad, la presión negativa de la habitación no debe ser superior a 4 Pa
(4 x 10 bar)

• Si hay un aparato funcionando con fuel o combustible gaseoso en el mismo lugar junto con la
campana, la evacuación de este aparato deberá ser aislada totalmente y el aparato deberá ser
de tipo hermético.

• Cuando exista una conexión de chimenea al producto, use conductos con diámetros de 150mm
o 120mm. La conexión del conducto debe ser lo más corta posible y debe tener pocos codos.

• Mantenga el material de embalaje fuera del alcance de los menores ya que este material pue­den ser peligrosos para ellos.

• Asegúrese de que sus hijos no jueguen con el producto. No permita que menores usen el pro­ducto.

• Si el cable de suministro eléctrico está deteriorado, éste debera ser cambiado por el productor,
empresa de mantenimiento o por personal especializado a ese mismo nivel, a fin de evitar situa­ciones peligrosas.

• En caso de llamas, desconecte la corriente de la campana y otros aparatos de cocina y cubra la
llama. Nunca utilice agua para extinguirla.

Por su seguridad, use fusibles de “MAX 6 A” en la instalación de la campana.

ADVERTENCIA RELATIVA AL TRANSPORTE Y EXPEDICIÓN

• Todos los materiales usados en el embalaje del producto son aptos para el reciclaje.

• Por favor, cumpla las indicaciones en la caja del producto durante el transporte.

• Sujete los portacajas colocados en los laterales de la caja para desplazar el producto.

Si necesita tranportarlo:

• Guarde la caja original.

• Transporte el producto en su caja original, cumpla las indicaciones de la caja del producto.

Si no existe embalaje original:

• No coloque materiales pesados sobre la campana.

• Proteja la superficie exterior.

• Empaquete el producto para evitar daños.

INSTALACIÓN

63

Español

1

Min. 65 cm

Min. 75 cm

INSTALACIÓN Y DESEMBALADO DEL PRODUCTO

• Asegúrese de que no exista ninguna deformación del producto.

• Los daños de transporte y fallos deben ser comunicados al responsable de transporte inmedia­tamente.

• Si advierte cualquier daño, por favor, comuníqueselo al vendedor.

• ¡¡¡No permita que los menores jueguen con el material de embalaje!!!

INSTALACIÓN

2

ACCESORIOS ESTÁNDAR

Acoplamiento de material plástico (Foto 1) : El acoplamiento se coloca en la
salida de aire de la campana.

COLOCACIÓN DEL PRODUCTO

Después de la instalación del producto, la distancia entre la
campana y la placa eléctrica debe ser de mín. 65 cm, y en el
caso de cocinas de gas mín. 75 cm. Fig. 1

Fig. 1

Instalación de las barras suspensoras a la campana: Hay 2 placas suspen-

soras en forma de L para la instalación del producto en la pared. Se sumi­nistran con un juego de tornillos. Atornille estas placas con los tornillos de
apriete manual M5 x 40 a los tornillos M5 , antes de instalar el producto.

Foto 2

3

Instalación de la chimenea de material plástico: Atornille el acoplamiento

con los tornillos 3,5 x 9,5 a la placa de conexión superior de la caja del motor.

Foto 3

DECOR 810/830

64

INSTALACIÓN

min. 650 - max. 750 mm

4

A B

C

ELECTRO

GAS
min. 750 - max. 800 mm

COLOCACIÓN DE LOS TACOS

Coloque los tacos de 8mm en los orificios A,B,C. Coloque los tacos
2 x 6mm en los orificios de 6mm para la placa de montaje de la
chimenea. Foto 4

5

Atornille la placa de montaje a los tacos de 6mm usando los tornil­los 3,9 x 22. Foto 5

A, B, C = Ø8

TALADRO DE LOS ORIFICIOS

Pegue la plantilla en la pared donde
vaya a instalar la campana. Taladre en
los puntos A,B,C usando un taladro de
8mm. Taladre orificios de 6mm para
instalar la placa de montaje de la chi­menea, tomando como referencia la
altura mínima y máxima del producto.

Figura 2

Fig. 2

6

ATORNILLADO DE LOS TORNILLOS SUSPENSORES

Atornille los tornillos a los tacos de to 8mm (A,B) usando los tornil-

A

B

los 5,5 x 60.Debe haber una distancia de 5 mm entre la pared y la
cabeza del tornillo. Foto 6

7

INSTALACIÓN DE LA CAMPANA

Levante la campana y conecte las placas en forma de L de la caja
del motor a la pared en los puntos A y B. Foto 7

INSTALACIÓN

65

Español

8

9

10

11

Después de colgar el producto y para fijar la chimenea, atornille
los tornillos suspensores (Foto 6) en la pared. Foto 8

Una vez haya fijado la campana completamente, atornille el
cuerpo a la pared desde el punto C que se encuentra en el interior
del cuerpo. Foto 9

ATENCIÓN: Si la campana está inclinada, colóquela en posición
horizontal aflojando los tornillos M5 de las barras suspensoras en
la parte superior. Foto 10

MONTAJE DEL CONDUCTO FLEXIBLE DE ALUMINIO

Monte el conducto flexible de aluminio en el acoplamiento de
material plástico. Monte el otro extremo del conducto flexible de
aluminio usado para expulsar el aire. Foto 11

DECOR 810/830

66

INSTALACIÓN

Evite un número excesivo de curvas y codos ya que éstos disminuyen la capacidad de flujo de aire.

Foto 12

– – – 12 – – –

13

14

Coloque la chimenea alrededor del cuerpo. (Foto 13)

Conecte la chimenea interior a la placa de montaje fijada a la
pared en su parte exterior superior. Foto 14

Español

Instalación de la campana de

67

chimenea para isla

Trinquetes de

sujeción angu-

lares delanteros

en dirección

izquierda y

derecha

FRONT

Imagen 3

FRONT

Oricio para
colgar

Placa de conexión
al techo

Trinquetes

de sujeción

angulares

traseros en

dirección hacia

afuera.

(FRONT) Supercie

frontal a la que se

jará el cuerpo del

aparato.

Perl angular de

montaje

Siga las siguientes instrucciones.

Colocación de la placa de conexión al techo:

La pegatina «FRONT» (frente) (imagen 3) de la placa de
conexión y el panel de control de la campana deben
tener la misma dirección.

1) Perfore oricios de 10 mm en los puntos A, B, C y D.

2) Coloque tacos de 10 mm en los oricios A, B, C y D.

3) Sujete la placa de conexión al techo utilizando 4
tornillos (5,5 x 45). Los tacos, los tornillos y la placa de
conexión al techo se facilitan con la campana. Imagen 3.

Colocación de las piezas angulares:

La pegatina «FRONT» (frente) (imagen 4) muestra
dónde debe colocarse la parte frontal de la campana.
Las piezas angulares delanteras deben colocarse
hacia la derecha y la izquierda. Las piezas angulares
traseras deben colocarse hacia fuera. Atornille las 4
piezas angulares al bloque motor. La barra de colgar
debe colocarse en la misma dirección que la placa de
conexión al techo. Regule la longitud de la campana
con las piezas angulares. Imagen 4.

Imagen 4

Colocación de las chimeneas en la caja del motor:

Coloque la chimenea interior dentro de la exterior.
Sujete provisionalmente las chimeneas con ayuda
de un tornillo en la caja del motor. (De este modo,
las chimeneas no se caerán mientras sujeta la caja
del motor a la placa de conexión al techo.) Coloque
las chimeneas en este tornillo. (Los oricios de la
chimenea interior deben coincidir con el lateral de la
caja del motor.) Imagen 5.

Imagen 5

Español

Sujeción de la caja del motor a la barra de colgar

68

Coloque los ganchos jos en la barra de colgar a través
de las ranuras. Una las piezas utilizando tornillos de
3,5 x 9,5. Imagen 6.

Imagen 6

Ranuras de sujeción
de la placa de
conexión al techo

Instalación del tubo exible de aluminio

Conecte el tubo exible de aluminio a las salidas del
aparato y de la pared de la cocina. Asegúrese de que
la conexión no se pierda cuando el producto funcione
con el ujo de aire máximo. Imagen 7.

Imagen 7

Evite que queden muchos pliegues y curvas, ya que pueden afectar negativamente a la capacidad de
aspiración. Imagen 8

Correcto Incorrecto

Imagen 8

Español

Imagen 9

69

Imagen 10

Gancho de colgar

Sujeción de la chimenea interior

Tire de la chimenea interior hacia arriba, alinee
los oricios, y sujétela con los tornillos de 3,5 x 9,5
recubiertos de níquel como se ilustra en la imagen 9.

Retirada de la placa de extracción separable

Para retirar la placa de extracción separable, tire de
ella hacia abajo sujetándola por los puntos superiores
izquierdo y derecho. Imagen 10.

Sujeción de la caja del motor al cuerpo del aparato

Coloque los ganchos situados en el cuerpo del aparato
en las ranuras de la caja del motor. Únalos con los
tornillos de 3,5 x 9,5. Imágenes 11-12.

Ranura para gancho de

colgar de la caja del motor

Imagen 11 Imagen 12

Español

Imagen 13a

70

Carcasa de la tarjeta del conector

Imagen 13

Realización de las conexiones

Conecte la toma de alimentación de 220 V con la toma
del motor correspondiente. Una vez realizadas las
conexiones, coloque los ltros de aluminio. Imágenes
13-14.

Conexión de la toma

del portalámparas

Imagen 14

USO Y MANTENIMIENTO

71

Español

15

CAMBIO DE LAS BOMBILLAS

Desconecte la campana de la red eléctrica. Saque el filtro de aluminio. Saque la bombilla fundida
y cámbiela por una nueva de las mismas características. (Espere hasta que la bombilla este fría ya
que de lo contrario podría quemarse).

Aviso: No sujete la nueva bombilla con la mano descubierta. El sudor o humedad de la mano

daña la bombilla a causa del calor que produce la bombilla encendida.

FUNCIONES DEL PRODUCTO

La campana es compatible para su uso con o sin chimenea.

USO CON CHIMENEA

El producto debería ser conectado a una chimenea que conduzca el aire al exterior durante el uso con
chimenea. A fin de obtener la mejor prestación, asegúrese de que el sistema conductor siga el recorrido
más corto para la conexión a la chimenea. El producto está concebido para el uso con chimenea.

¡¡¡Atención!!! La salida del producto no debe estar conectada a canales de aire que también con-

duzcan otro humo.

DESMONTAJE DE LA PLACA DE EXTRACCIÓN

Para desmontar la placa de extracción, bájela sujetándola por la
parte superior izquierda y derecha. Foto 15

CAMBIO DE LAS BOMBILLAS HALÓGENAS DE 20W

Saque el protector de vidrio con un objeto que no dañe
la superficie, tal y como se indica en la ilustración. Saque

Figura 3

la bombilla fundida tirando hacia abajo y cámbiela por
una nueva. Fig. 3

16

FILTRO DE CARBÓN ACTIVO

Para proporcionar recirculación de aire, en el caso de que la
salida de aire de la chimenea no pueda ser conectada al exterior,
es necesario utilizar filtros de carbón activo. Este accesorio está
disponible para su adquisición en vendedores autorizados y en
servicios postventa. Foto 16

DECOR 810/830

72

USO Y MANTENIMIENTO

USO DEL FILTRO DE CARBÓN

Este producto es compatible con dos tipos de filtros de carbón.
Consulte la siguiente información relativa al uso de los filtros de carbón.
Antes de instalar o cambiar los filtros de carbón, desconecte el aparato de la red eléctrica. Los
filtros de carbón deberían ser cambiados cada 3-5 meses, al ser utilizado en cocinas que no dispo­nen de salida de chimenea.
Nunca lave los filtros de carbón.
Los filtros de grasa deben ser montados en el producto, incluso cuando no se utilice un filtro de
carbón. No use el producto sin filtro de grasa.

CAMBIO DEL FILTRO DE CARBÓN

Es necesario instalar 2 filtros de carbón.
Para colocar el filtro de carbón, coloque el filtro en los canales de conexión del motor y gírelo en
dirección horaria. Para retirar el filtro, gírelo en dirección antihoraria. Fig. 4

Figura 4

CAMBIO DEL FILTRO DE CARBÓN DE ALUMINIO

Para sacar el filtro de carbón extraigalo sujetando el enganche superior. Fig. 4a

Figura 4a

USO Y MANTENIMIENTO

73

MANTENIMIENTO

• Desconecte la electricidad antes de cualquier trabajo de
mantenimiento y limpieza.

• El filtro de aluminio retiene el polvo y el aceite del aire.

• El filtro metálico debería ser lavado una vez al mes con

Figura 5

17

Filtro de aluminio lavable

agua jabonosa caliente o, si es posible, en un lavavajillas
(60 °C). Con detergente no abrasivo.

• Saque el filtro de aluminio apretando los enganches del
extremo. Después de haberlo limpiado, no lo vuelva a
colocar antes de que esté seco.

• La superficie exterior de la campana debe ser limpiada con
una bayeta humedecida en agua o alcohol.

• Evite el contacto de las partes electrónicas con agua o
materiales similares.

• El uso de productos indicados para el mantenimiento y
limpieza de materiales inoxidables ayudarán a un funcion­amiento más prolongado del producto.

Español

Advertencia: Los filtros de aluminio pueden ser lavados en el lavavajillas. El color de los filtros de
aluminio puede quedar alterado después de varios lavados. Esto es normal, no siendo necesario
cambiar estos.filtros.

VENTILACIÓN EFICAZ

A fin de conseguir una correcta ventilación, mantenga cerradas las ventanas de la cocina.

AVISO IMPORTANTE

or favor, preste atención cuando el producto esté funcionando al mismo tiempo que otro aparato
que funcione con aire y fuel ( por ejemplo, calentadores, calentadores de agua, etc.que funcionan
usando gas, diesel, carbón o madera), ya que la campana puede afectar negativamente la
combustibilidad al conducir el aire al exterior.

Esta adventencia no es válida para el uso sin chimenea.

DECOR 810/830

74

USO Y MANTENIMIENTO

USO DEL CONTROL DIGITAL DE 5 VELOCIDADES

USO

Retire el folio protector del producto inoxidable después de la instalación.

SELECCIÓN DE LA VELOCIDAD

El producto tiene 5 velocidades de ventilación. Se selecciona una de las velocidades de acuerdo
con el vapor producido al cocinar. El motor se pone en marcha presionando el botón de control
emplazado en el panel frontal. La velocidad aumenta presionando el botón y disminuye apre­tando el botón . El temporizador automático (TIMER) está disponible en todos los modelos con
control remoto electrónico.

Cuando presione durante más de 2 segundos, el temporizador estará en marcha durante 15
minutos. Cuando el temporizador está en marcha, el display emite una señal y el motor se apaga
automáticamente pasados 15 minutos. Por favor, use la cocina y el producto al mismo tiempo para
permitir la circulación. De esta forma, la potencia de succión será efectiva. Recomendamos tener el
producto en marcha 5 minutos después de haber terminado de cocinar para permitir la absorción
del resto de vapor y olor.

Motor Veocidad motor Ilum.
on/off Timer on/off

ILUMINACIÓN

El producto dispone de 2 bombillas y un botón para la iluminación Presione en motor para
poner en marcha la iluminación.

REGULACIÓN DE LA INTENSIDAD DE LA ILUMINACIÓN: DIMMER

Si mantiene oprimido el botón de iluminación, la intensidad empieza a cambia continuamente.
Después de regular la intensidad, libere el botón quedando registrado así el nivel de intensidad.

Español

75

USO Y MANTENIMIENTO

PERIODOS DE LIMPIEZA DE LOS FILTROS DE ALUMINIO

Los filtros deben ser limpiados cuando aparezca la señal “ ” en el display o (dependiendo del
uso) cada 2-3 semanas. Para quitar la señal “ ” después de haber limpiado los filtros y vuelto a
colocarlos en su lugar, apriete en el botón ” ” más de 3 segundos (cuando el producto esté en
posición“off”). La letra “E” aparece en el display y el producto volverá a funcionar de forma normal.
Si desea continuar utilizando el producto sin borrar la señal ” ” , cuando apriete el botón “ ”,
aparece la velocidad activa durante un segundo, posteriormente la señal “ ” aparece una vez más
y el motor continuará funcionando.

AVISO: La señal ” ” aparece después de haber utilizado el producto durante 60 horas.

USO DEL CONTROL REMOTO

Si desea utilizar la campana con el control remoto, por favor, siga las siguientes indicaciones.

(A)

A) Motor on/off

(C)

(B)

(D)

B) Aumento de velocidad
C) Disminución de velocidad
D) Interruptor iluminación on/off

DECOR 810/830

76

DATOS TÉCNICOS

DATOS TÉCNICOS

Modelo 810 - 830

Voltaje de alimentación 220-240 V 50Hz
Bombilla, potencia (W) 2 x 20 W
Motor, potencia (W) 210 W

V
E
L

Flujo
(m3/t)

Clase de aislamiento del motor F
Clase de aislamiento CLASE I

Tabla 1

USO EFICAZ DE LA CAMPANA;

• Al realizar la conexión de la chimenea, use conductos con un diámetro de 150/120mm y con tan
pocos codos como sea posible.

• Preste atención a los periodos de limpieza de los filtros de aluminio y a los del cambio de los
filtros de carbón

• Use el producto con una velocidad media si no se requiere un nivel de extracción alto.

• Mantenga las ventanas de la cocina cerradas, a fin de obtener una ventilación correcta.

O
C

I
D
A
D

1 220
2 320
3 420
4 550
5 800

SI EL PRODUCTO NO FUNCIONA

77 78

El voltaje de la red eléctrica debe estar entre 220-

240V, la campana debe tener conexión a tierra

Controle el interruptor de corte

(el interruptor debe estar en posición “on”)

Controle el interruptor corte

(el interruptor debe estar en posición “on”)

Controle el filtro de aluminio

(el filtro de aluminio debe ser lavado una vez al

La campana
no funciona

X X

mes en condiciones normales)

Español

Controle las bombillas

(las bombillas deben estar firmes)

Controle la salida

(la salida debe estar abierta)

Controle el filtro de carbón (el filtro de carbón

debe ser cambiado por uno nuevo cada 2-3 meses

en modelos con filtro de carbón y en condiciones

normales)

La iluminación
no funciona

La succión de aire
de la campana es débil

La campana no condu­ce el aire al exterior (en
lugares sin chimenea)

Tabla 2

SI EL PRODUCTO NO FUNCIONA

Antes de ponerse en contacto con el servicio técnico:
Asegúrese de que el producto este conectado y que el fusible del cableado eléctrico esté funcio­nando.
No lleve a cabo ninguna intervención que pueda dañar el producto.
Antes de contactar el servicio técnico, verifique la campana de acuerdo con la Tabla 2.
Si el problema persiste, contacte con el vendedor del servicio técnico autorizado.

X X X

X X X

X X

79

THERMEX SCANDINAVIA A/S SERVICEAFD.

80

Farøvej 30 • 9800 Hjørring • Danmark
Tlf.: 98 92 62 33 • Fax: [phone]
E-mail: [email protected]

THERMEX SCANDINAVIA AS

Lørenskogveien 75 • 1470 Lørenskog
Tel.: [phone] • Fax: [phone]
E-mail: [email protected] • www.thermex.no

THERMEX SCANDINAVIA AB

Importgatan 12 A • S-422 46 Hisings Backa
Tel: [phone] • Fax: [phone]
E-mail: [email protected] • www.thermex.se

527.26.8308.2 - 527.26.8308.3 - 528.26.8308.2

528.26.8308.3 - 527.26.8108.2 - 527.26.8108.3

Ecco Print as

THERMEX SCANDINAVIA S.A.U.

C/Noi del Sucre, 42 • 08840 Viladecans
Tel.: [phone] • Fax: [phone]
E-mail: [email protected] • www.thermex.es

UNITED KINGDOM  DEUTSCHLAND

Phone: + 45 98 92 62 33 • Fax: [phone]
E-mail: [email protected]
