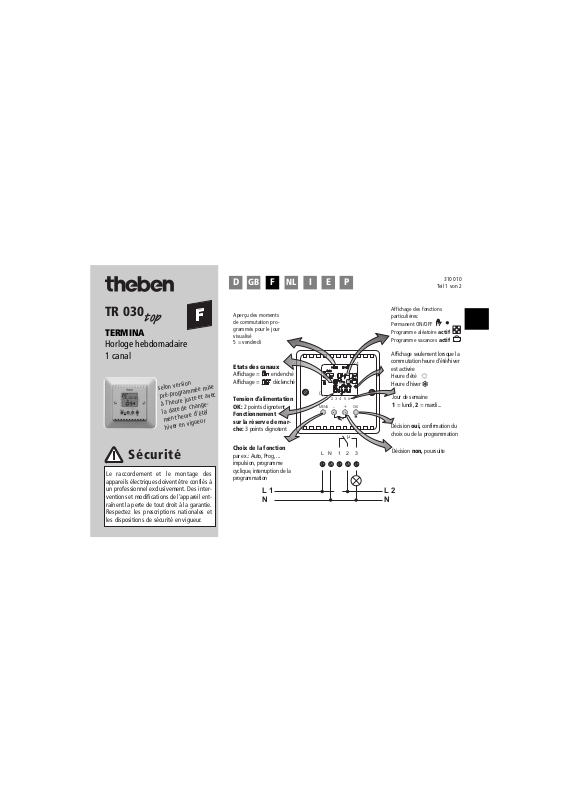

Page 1

Auto

1234567

123

L1 N

L2 N

310 010

Teil 1 von 2

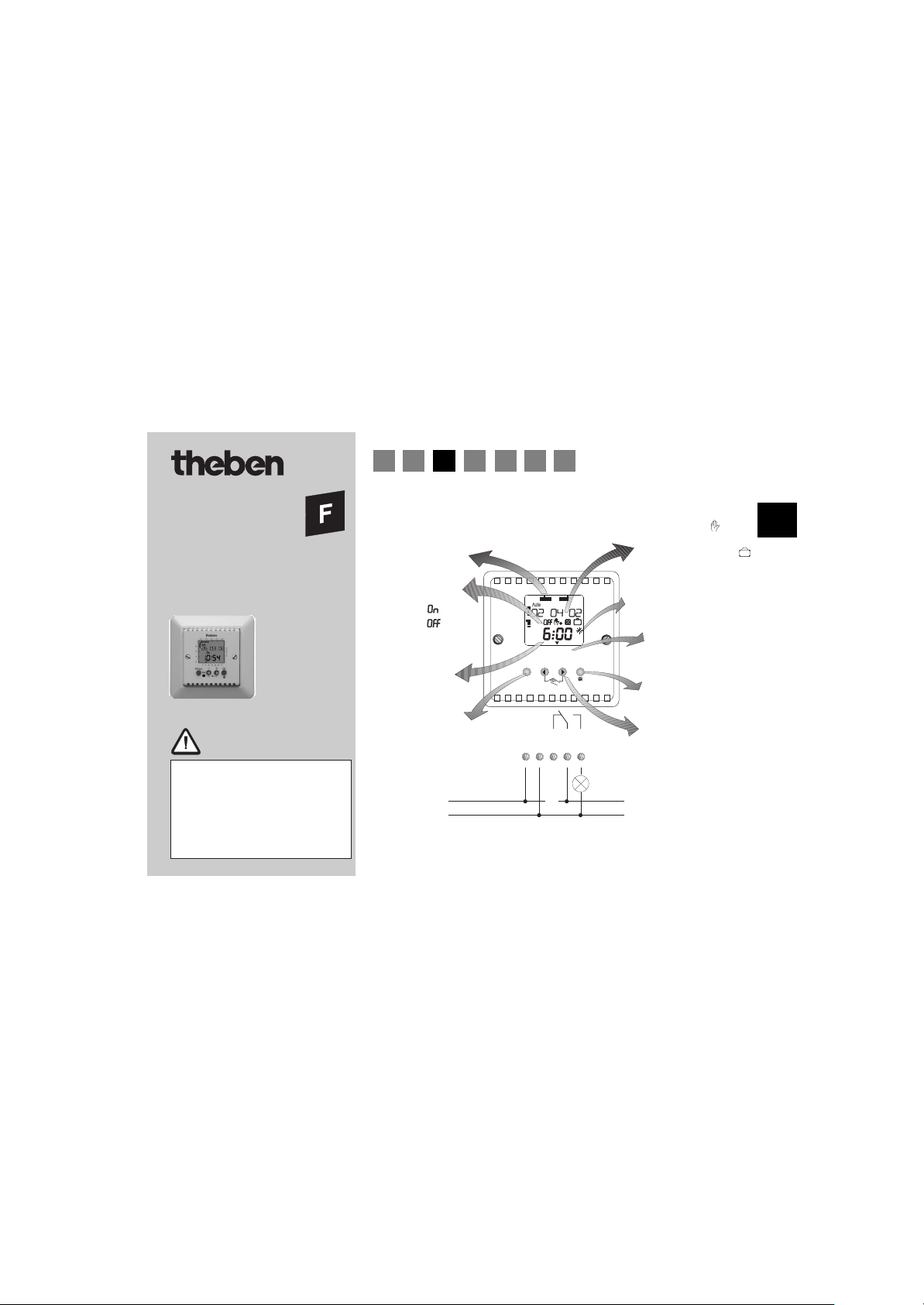

Affichage des fonctions particulières:

Permanent ON/OFF Programme aléatoire actif Programme vacances actif

Affichage seulement lorsque la commutation heure d’été/hiver est activée Heure d’été

Heure d’hiver

Jour de semaine 1 = lundi, 2 = mardi...

Décision oui, confirmation du choix ou de la programmation

Décision non, poursuite

Aperçu des moments de commutation programmés pour le jour visualisé 5 = vendredi

Etats des canaux

Affichage = enclenché Affichage = déclenché

Tension d’alimentation OK: 2 points clignotent Fonctionnement sur la réserve de marche: 3 points clignotent

Choix de la fonction

par ex.: Auto, Prog,... impulsion, programme cyclique, interruption de la programmation

•

TERMINA

Horloge hebdomadaire 1 canal

TR 030

top

Sécurité

Le raccordement et le montage des appareils électriques doivent être confiés à un professionnel exclusivement. Des interventions et modifications de l’appareil entraînent la perte de tout droit à la garantie. Respectez les prescriptions nationales et les dispositions de sécurité en vigueur.

selon version

pré-programmée mise

à l’heure juste et avec

la date de change-

ment heure d’été/

hiver en vigueur

I E P

Page 2

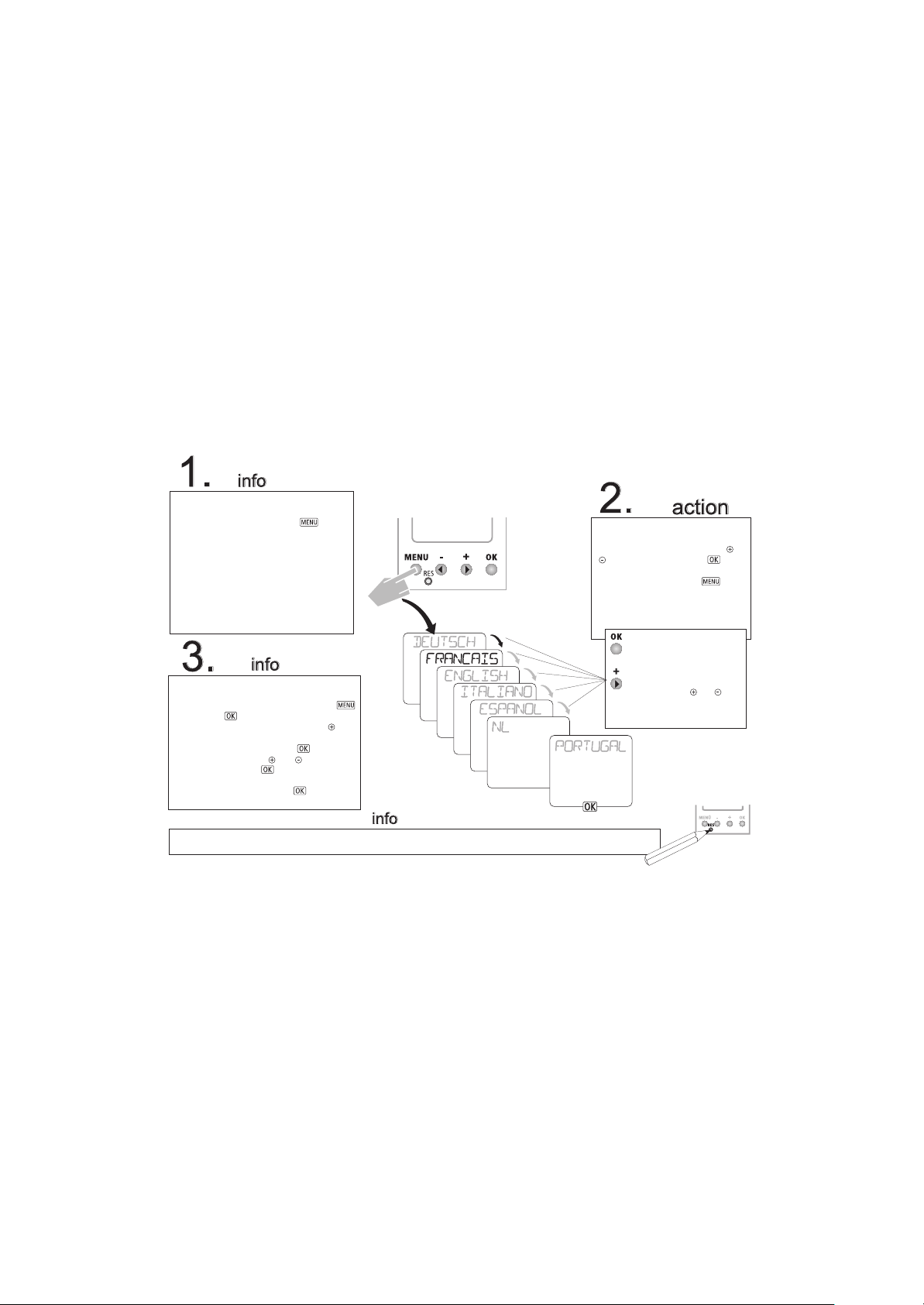

Le premier contact

Choix de la langue

Première mise en service

Seulement en cas de nécessité: Si vous devez effectuer un RESET de l’horloge, vous effacez toutes les données mémorisées. Cependant, après un RESET, l’horloge retient la dernière langue choisie et la dernière règle de commutation heure d’été/hiver programmée. Appuyez sur la touche Res avec un objet pointu pendant environ 1 s.

décision oui, confirmation du choix ou de la programmation.

selon version

L’horloge est livrée dans le mode «repos».

Activer sans tension d’alimentation:

Appuyez brièvement sur la touche .

Activer avec tension d’alimentation:

Si l’horloge est déjà préprogrammée avec l’heure juste, le jour et la date de changement heure d’été/hiver en vigueur, l’heure juste et l’état de programme apparaissent après le choix de la langue.

Lorsque l’horloge n’est pas préprogrammée:

Choisissez d’abord votre langue et programmez alors la date et l’heure juste.

Programmer, vérifier, modifier ou effacer:

Lisez toujours d’abord le message affiché. Choix du menu: choisissez Prog avec la touche Confirmez avec . Choisissez le sous-menu désiré avec la touche . Par ex.: CREER,VERIFIER, MODIFIER ou EFFACER. Confirmez votre choix avec la touche . Régler ou modifier: avec ou . Mémorisez avec la touche .

Afficher les moments de commutation:

Appuyez plusieurs fois sur la touche dans le menu VERIFIER.

Activation de l’horloge Choix de la langue

Choisissez votre langue avec la touche ou

. Mémorisez avec la touche . Vous pouvez maintenant commencer la programmation. Avec la touche vous accédez aux modes PROGRAMmer et VERIFIER. Le message affiché vous demande de prendre une décision.

décision non, poursuite du réglage ou de la modification avec les touches ou .

Page 3

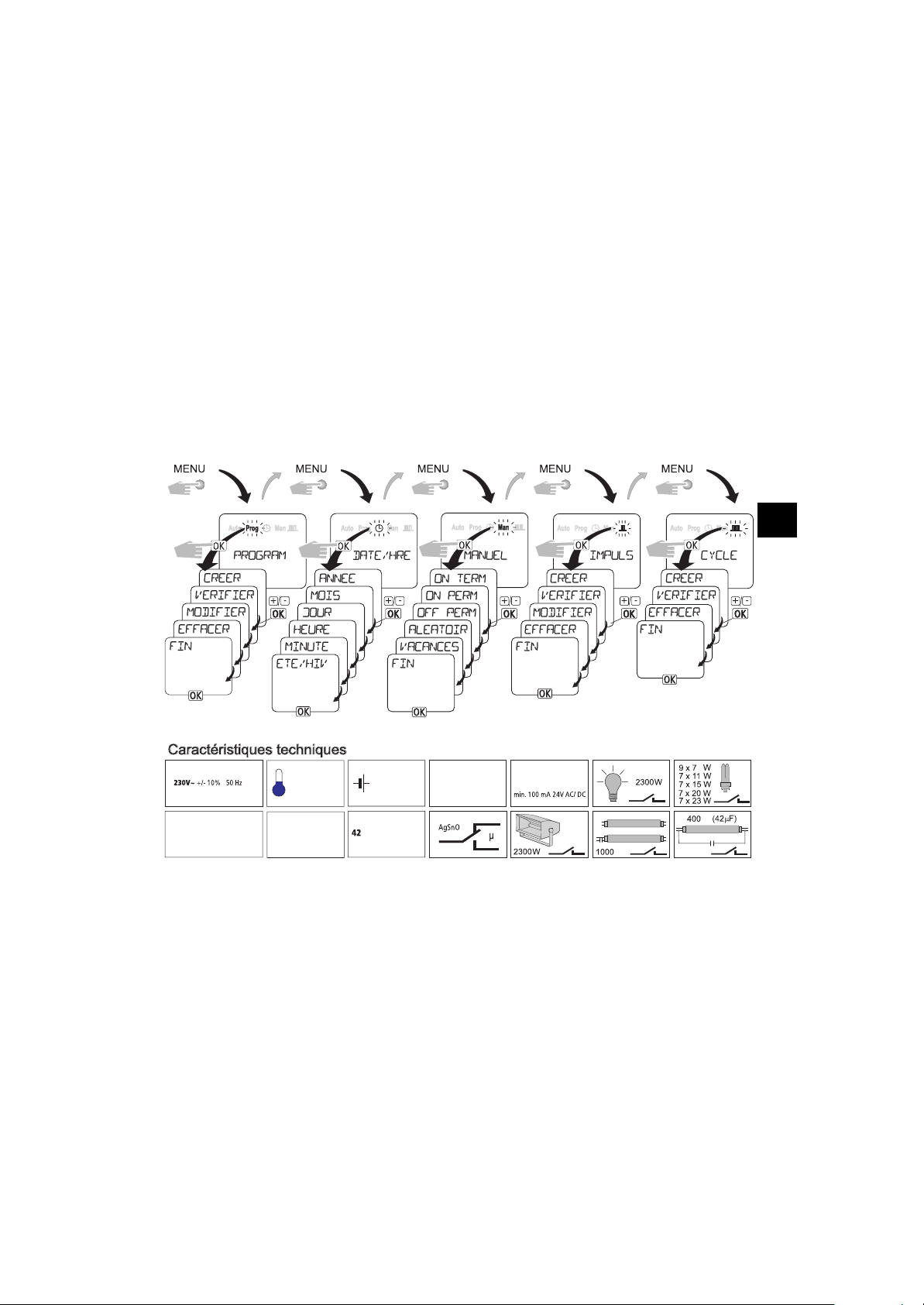

TR 030 0 xxx

Lithium, environ 3 ans de réserve de marche

pas de programme

Protection II EN 607301 en cas de montage avec cache-bornes IP 20 EN 60529

min. –10 °C jusque max. +35 °C

Type 1 BSTU selon EN 60730-1, -2-7

Utilisation dans un environnement normal

10 (10) A bei –10C°

Page 4

Memo

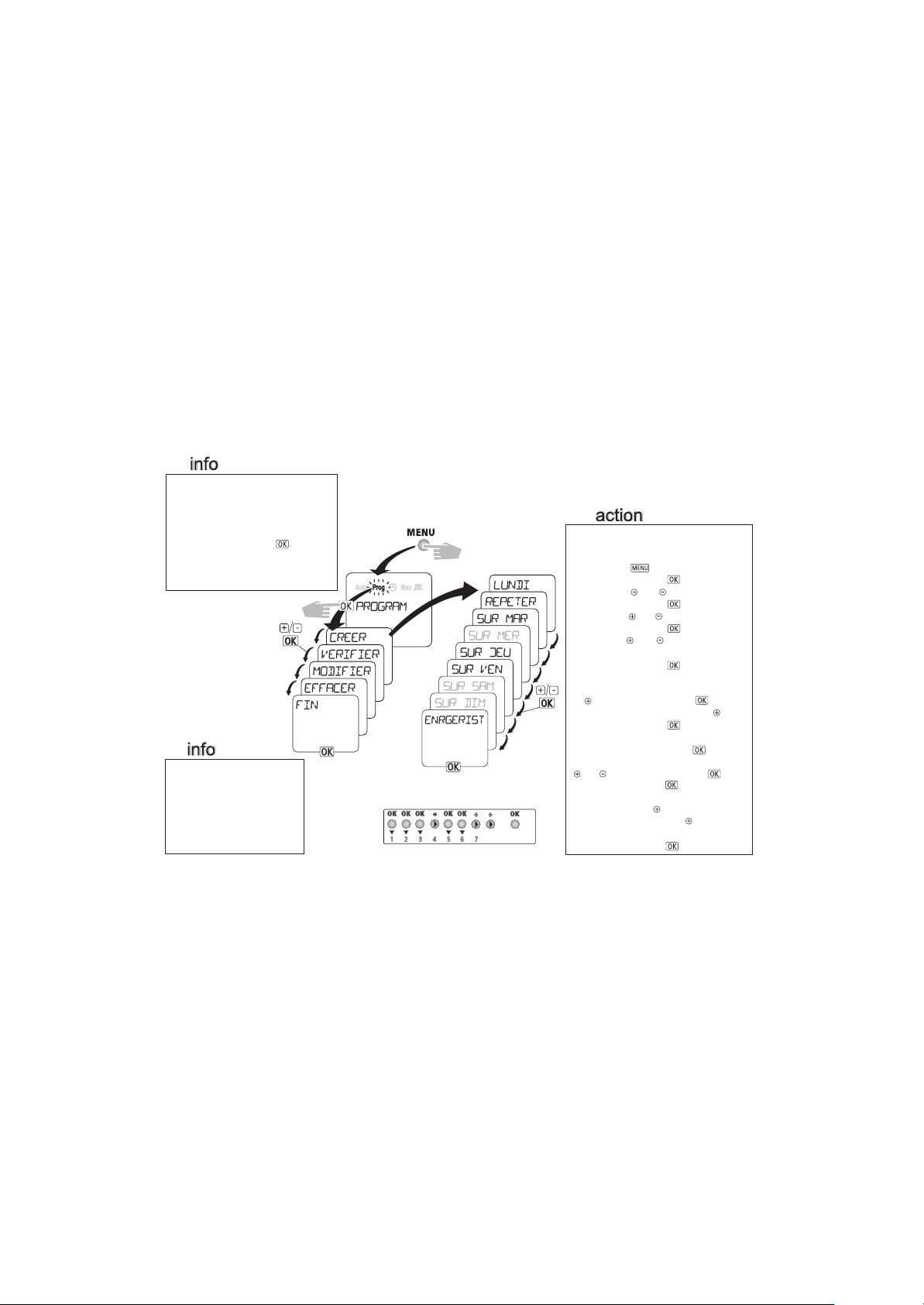

Programmation d’un moment de commutation

Moments de commutation pour les éclairages, machines,

ventilations, installations d’alarme etc.

Lors de la programmation d’un moment de commutation ON et OFF, par ex. à 9 heures, le déclenchement a toujours priorité.

Rétroaction du programme:

Après une programmation, l’horloge scrute le programme en arrière, jusque minuit, et prend ensuite l’état de commutation correct.

Formation des blocs de jours

Des moments de commutation identiques qui agissent sur plusieurs jours de la semaine n’occupent qu’un pas de programme. L’horloge dispose de 42 pas de programme. Ex.: lundi – vendredi 7.30 heures ON.

Formation du bloc:

Lorsqu’apparaît la question en clair REPETER,

vous décidez avec la touche qu’un programme journalier doit être copié sur un jour supplémentaire. Programmation mixte: Il est autorisé ce combiner des temps de commutation, d’impulsion et de cycle.

Exemple: Eclairage d’un hall sportif les lun, mar, jeu, ven, de 7:30 à 12:00.

Exemple de programmation:

Avec la touche choisissez PROGRAM. Mémorisez avec la touche . Avec la touche ou choisissez CREER. Mémorisez avec la touche . Avec la touche ou choisissez On ou OFF. Mémorisez avec la touche . Avec la touche ou , réglez les heures et les minutes. Mémorisez avec la touche .

Ne mémoriser que un jour:

Sélectionnez un jour de la semaine avec la touche ou , memorisez avec la touche . Sélectionnez enregistrer avec la touche . Mémorisez avec la touche .

Copier sur d’autres jours:

Memorisez copie avec la touche . Choisissez le jour de semaine avec la touche

ou . Memorisez avec la touche . Mémorisez avec la touche . Pour ne pas sélectionner un jour de semaine, appuyez sur la touche . Enfin, choisissez avec la touche la fonction

ENREGISTrer.

Mémorisez avec la touche .

Page 5

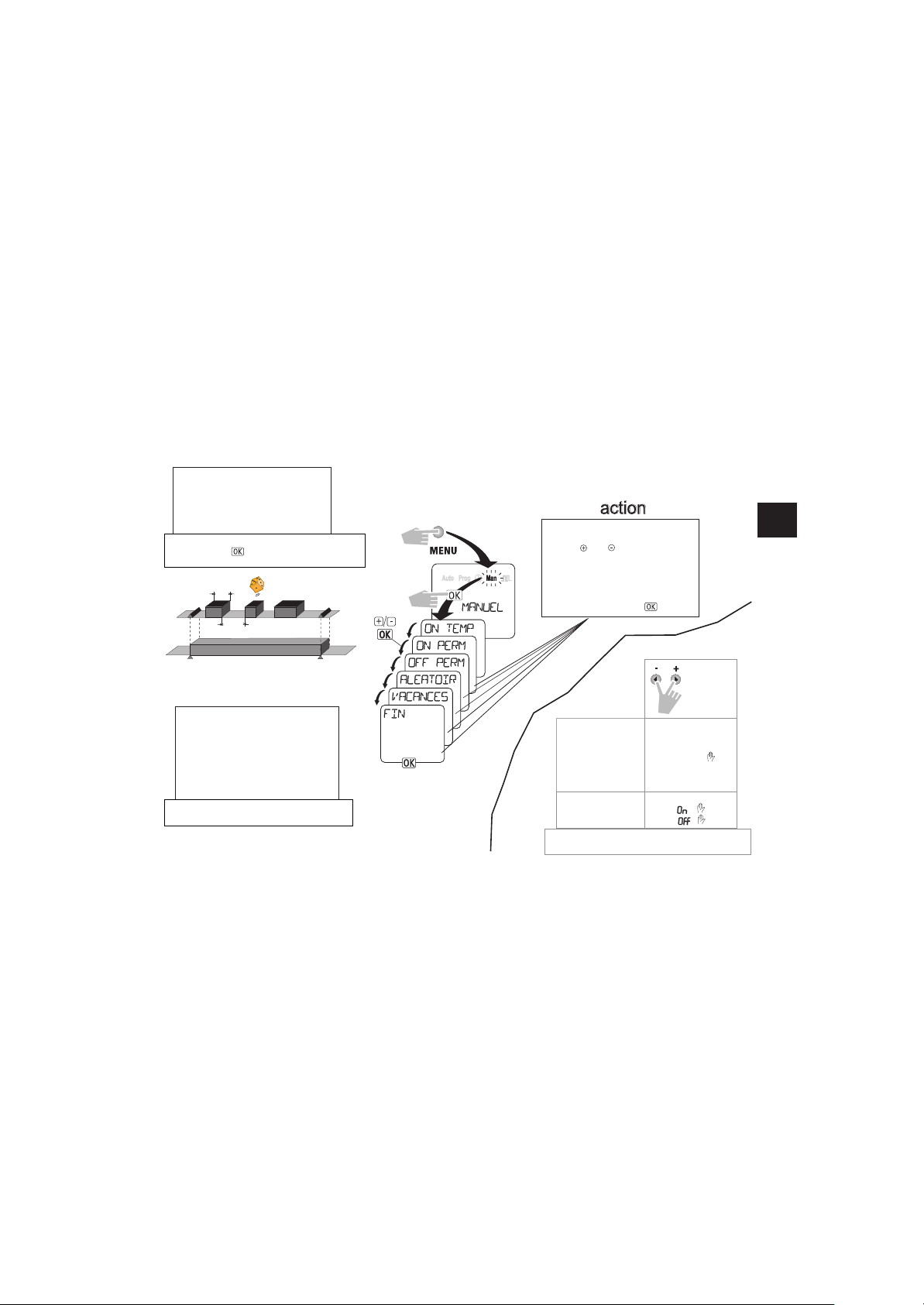

Permanent ON ou OFF,

Programme aléatoire ou vacances

Déclencher la programme aléatoire:

Appuyez la touche pendant env. 2 sec.Le symbole z clignote quand le programme aléatoire est actif.

Si le programme vacances est actif, en mode automatique, le symbole vacances est affiché en clignotant.

aléatoire ON

aléatoire OFF

ex: début du programme aléatoire à 19h30

ex: fin du programme aléatoire à 6h00

Appuyez sur les 2 touches pendant env. 1 s.

Dérogation manuelle:

Appuyez simultanément sur les touches. Le canal 1 com- mute (ON, OFF alternativement). Le symbole apparaît. La dérogation manuelle sera supprimée lors de la prochaine commutation, selon le programme mémorisé.

Appuyez sur les 2 touches pendant env.

2 s.

Permanent

Suppression de la dérogation manuelle ou permanente

Appuyez brièvement sur les touches illustrées ci-dessus.

●

seulement en

mode automatique

canal

Action du programme aléatoire:

L’horloge commute dans l’intervalle programmé (ON, OFF). Les durées d’enclenchement ou déclenchement aléatoires varient entre 10 min. et 120 min. La période de commutation aléatoire commence toujours par OFF.

Action du programme vacances:

L’horloge n’enclenche pas l’utilisateur branché pendant la période programmée (début et fin du programme exprimés en année, mois, jour). Le début et la fin du program- me coïncide toujours avec minuit du jour programmé. Ex.: congé le 25.03 Programmation: début 25.03., fin 25.03.

Lisez d’abord le message affiché!

Dans le menu Manuel, choisissez avec la touche ou la fonction. On TEMPoraire, On PERManent, OFF PERManent, ALEATOIRe ou VACANCES. Confirmez votre choix avec la touche.

Suppression de fonctions:

Choisissez la fonction EFFACER. Mémorisez avec la touche .

Page 6

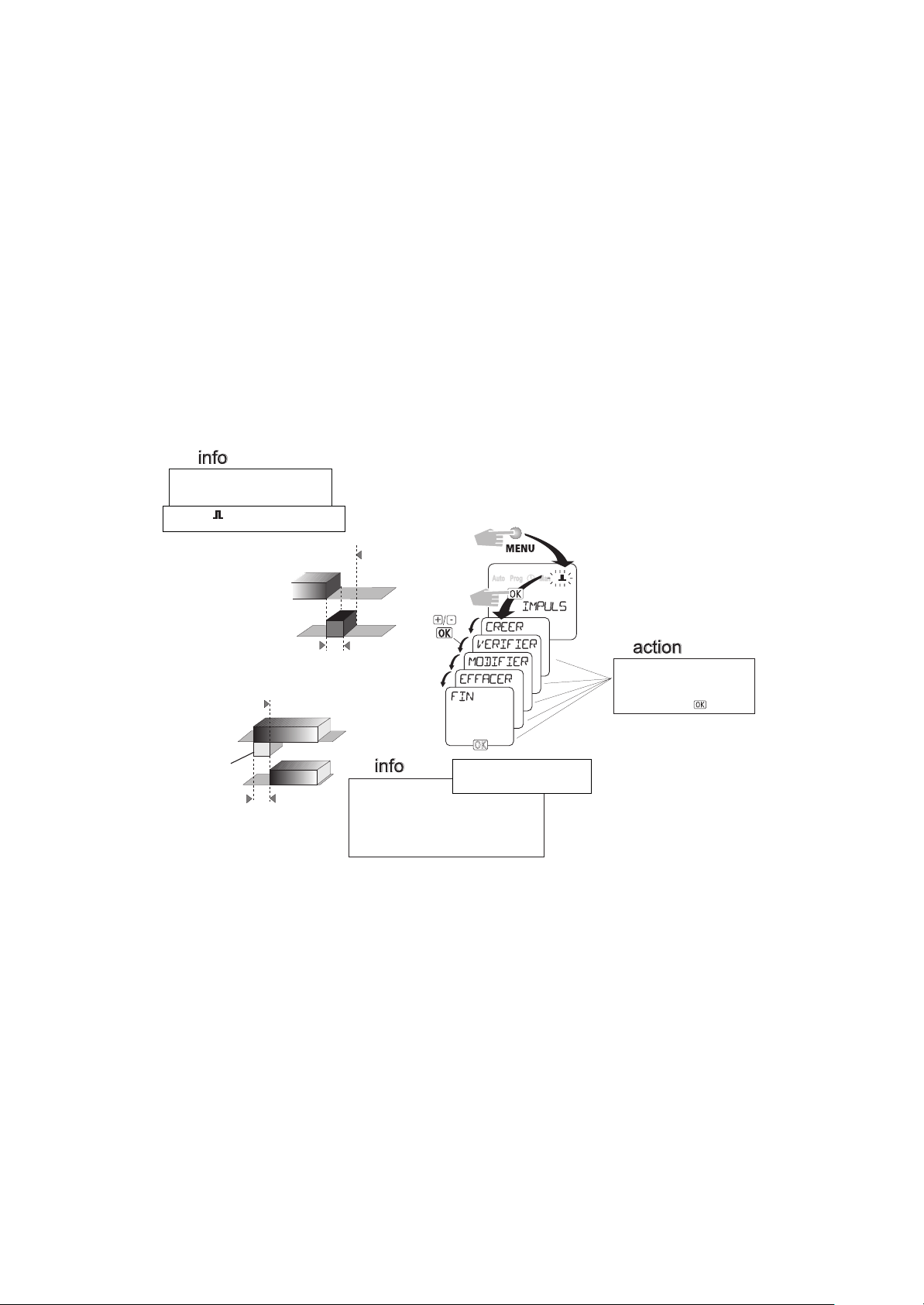

Programme impulsions

Ex. pour signal de pause, ventilations, rinçages,

commande de cloches, etc...

Action du programme impulsions:

La durée d’impulsion peut être réglée dans la plage de 1à 59 s.

Le symbole clignote tant que le programme impulsions est actif.

Retard au déclenchement

ex.: à 17h30’ 15 s, déclenchement

Retard au déclenchement

Vous programmez:

enclenchement de 7:30 à 17:30

Impulsion à 17:30 Impulsion ON, durée 15 s.

Retard à l’enclenchement

Retard à l’enclenchement ex.: à 7h 00’ 15 s,

enclenchement

Vous programmez

enclenchement de 7:00 à 17:30

Impulsion à 7:00 Impulsion OFF, durée 15 s

Vérifier les temps d’impulsions

possible uniquement dans le menu IMPULSIONS.

Formation de blocs de jours

Des moments d’impulsion identiques qui agissent sur plusieurs jours de la semaine n’occupent qu’un pas de programme impulsion. Ex.: lun, mar, mer, ven, impulsion à 7:30. L’horloge dispose de 32 pas de programme pour la programmation d’impulsions.

Lisez toujours d’abord les messages affichés. Vous bénéficiez d’une aide à la programmation. Confirmez votre choix avec la touche .

Page 7

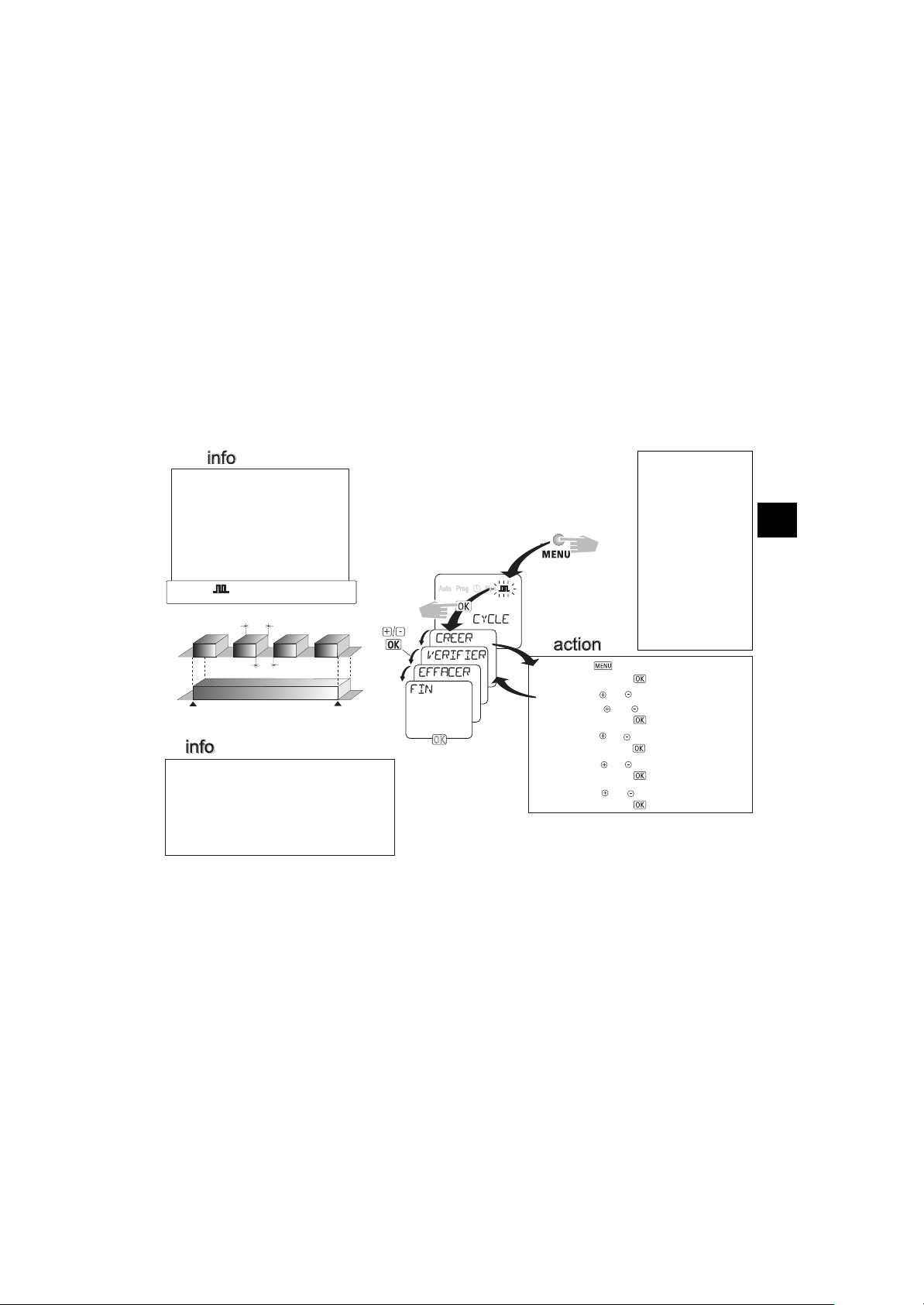

Programme cyclique

Fonctions horaires revenant cycliquement comme

par ex. clignoteur lent, préparation

d’eau, éclairage d’enseignes publicataires

Le symbole clignote lorsque le programme cyclique est actif.

Ex.: début de cycle

lundi 7:30 ON

Ex.: fin de cycle

vendredi 16:30 OFF

durée d’impulsion

durée de pause

Action du programme cyclique:

Des moments d’enclenchement et de pause peuvent être programmés séparément. Les durées programmables sont de maxi 99 min 59s. Le programme cyclique est actif entre 2 moments et 2 jours de semaine programmés. Le programme cyclique commence toujours avec un enclenchement.

L’horloge dispose de 16 pas de mémoire.

Interrogation des temps de cycles: seulement possible dans le menu CYCLE. Remarque: si l’on programme 2 durées de cycle dont les début et fin se chevauchent, l’horloge exécute le cycle qui commence le premier. Exemple: temps de cycle 1: programmé du lundi au jeudi

temps de cycle 2: programmé du mardi au vendredi

Seul le temps de cycle 1 est pris en considération, pas le cycle 2

Avec la touche , choisissez le menu CYCLE. Mémorisez avec la touche .

Avec les touches ou , choisissez CREER. Avec les touches ou , réglez le début du cycle. Mémorisez avec la touche .

Avec les touches ou , réglez la durée d’impulsion. Mémorisez avec la touche .

Avec les touches ou , réglez la durée de pause. Mémorisez avec la touche .

Avec les touches ou , réglez la fin du cycle. Mémorisez avec la touche .

L’utilisation du programme cyclique peut provoquer des variations de luminosité dans les systèmes d’éclairage. Dans ce cas, des mesures peuvent être prises afin d’éliminer ou de réduire ces effets indésirables (par exemple: Diminution de la charge commutée ou rallongement de la période entre deux commutations). Pour des raisons de compatibilité électromagnétique, il est interdit d’éffectuer des cycles de plus de 5 commutations à la minute sans mesures de déparasitage adéquates.

Page 8

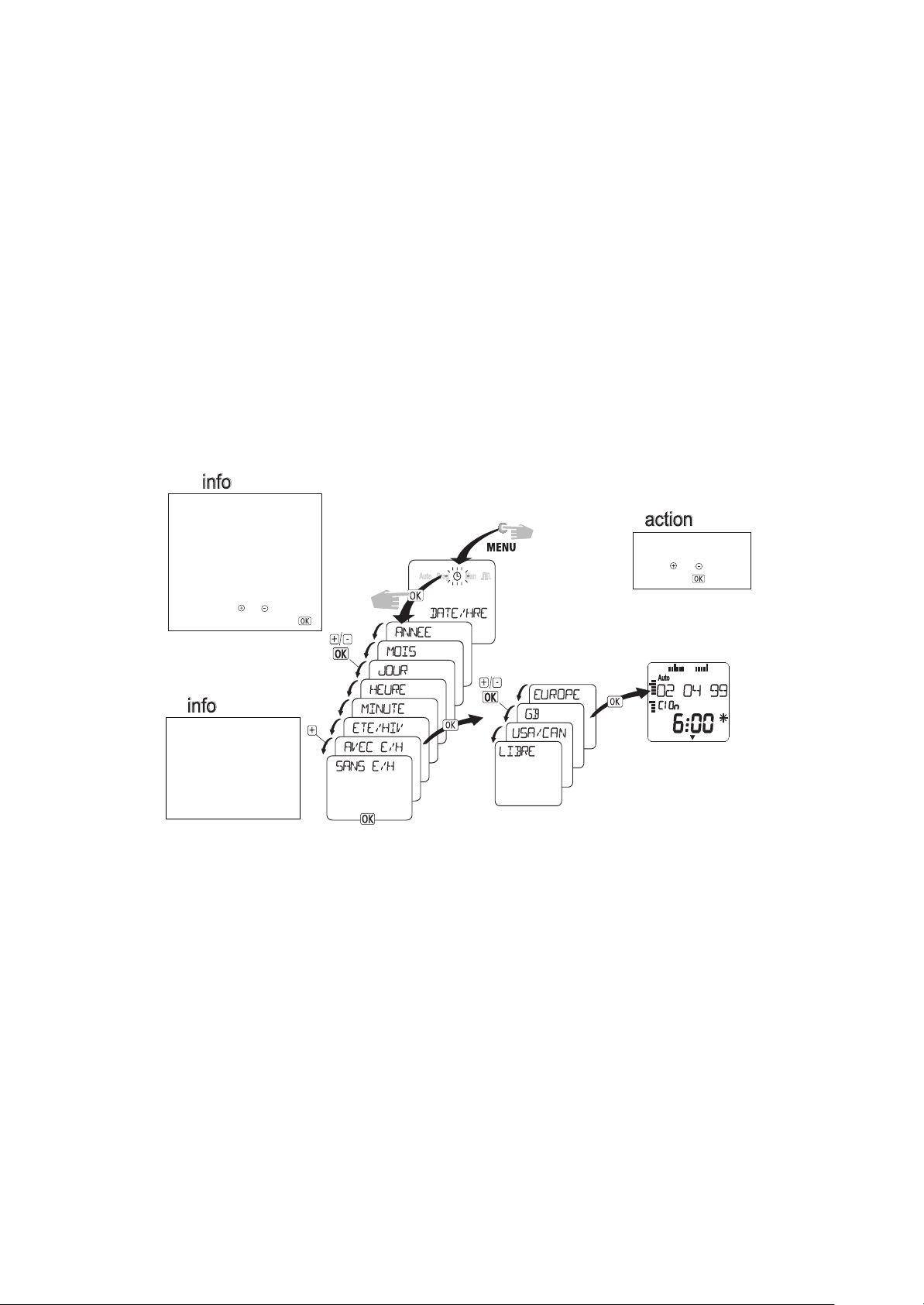

Date et heure

Heure d’été/hiver

Réglage et correction

Changement automatique heure d’été/hiver

La date de changement d’heure d’été/ hiver est préprogrammée en usine peutêtre selon version. Si vous deviez modifier ou supprimer le changement automatique, lisez d’abord le message affiché. Avec les touches ou , choisissez la date. Mémorisez avec la touche .

Libre choix de la règle de commutation heure d’été/ hiver:

par programmation du mois et de la semaine par ex.: mois 3 = mars Semaine 4 = 4ème semaine du mois Semaine 5 = dernière semaine

Lisez d’abord les messages affichés. Choisissez avec les touches ou . Mémorisez avec la touche .
