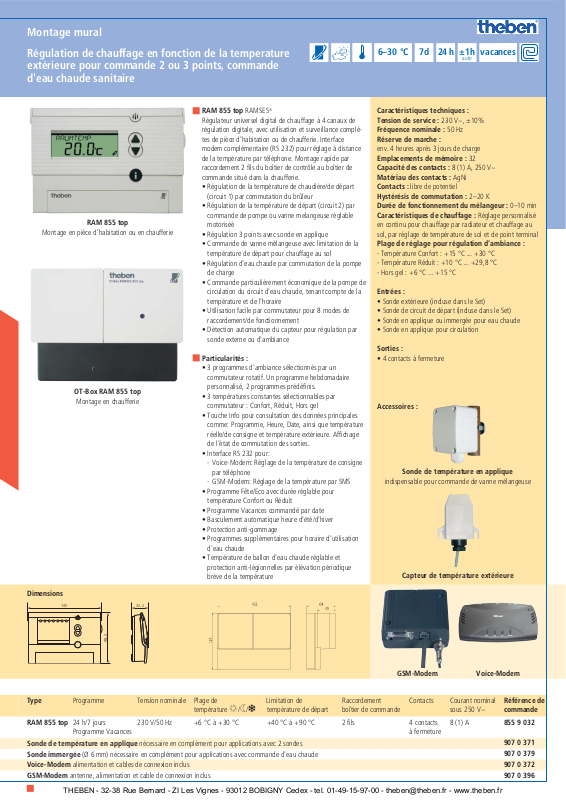

Theben RAM 855 TOP DATASHEET

Régulation de chauffage en fonction de la temperature
extérieure pour commande 2 ou 3 points, commande
d'eau chaude sanitaire

Montage mural

102

7d24 h7d ±1h

auto

vacances6–30 °C

Caractéristiques techniques :
Tension de service : 230 V~, ±10%
Fréquence nominale : 50 Hz
Réserve de marche :

env. 4 heures après 3 jours de charge

Emplacements de mémoire : 32
Capacité des contacts : 8 (1) A, 250 V~
Matériau des contacts : AgNi
Contacts : libre de potentiel
Hystérésis de commutation : 2–20 K
Durée de fonctionnement du mélangeur : 0–10 min
Caractéristiques de chauffage : Réglage personnalisé

en continu pour chauffage par radiateur et chauffage au
sol, par réglage de température de sol et de point terminal

Plage de réglage pour régulation d'ambiance :

- Température Confort : +15 °C ... +30 °C

- Température Réduit : +10 °C ... +29,8 °C

- Hors gel : +6 °C ... +15 °C

Entrées :

• Sonde extérieure (incluse dans le Set)

• Sonde de circuit de départ (incluse dans le Set)

• Sonde en applique ou immergée pour eau chaude

• Sonde en applique pour circulation

Sorties :

• 4 contacts à fermeture

Type Programme Tension nominale Plage de Limitation de Raccordement Contacts Courant nominal Référence de

température r/m/f température de départ boîtier de commande sous 250 V~ commande

RAM 855 top 24 h/7 jours 230 V/50 Hz +6 °C à +30 °C +40 °C à +90 °C 2 fils 4 contacts 8 (1) A 855 9 032

Programme Vacances à fermeture

OT-Box RAM 855 top

Montage en chaufferie

Sonde immergée (Ø 6 mm) nécessaire en complément pour applications avec commande d'eau chaude

907 0 379

Voice-Modem alimentation et cables de connexion inclus 907 0 372

Sonde de température en applique

indispensable pour commande de vanne mélangeuse

Accessoires :

Capteur de température extérieure

RAM 855 top

Montage en pièce d’habitation ou en chaufferie

Sonde de température en applique nécessaire en complément pour applications avec 2 sondes

907 0 371

Dimensions

GSM-Modem Voice-Modem

GSM-Modem

antenne, alimentation et cable de connexion inclus 907 0 396

RAM 855 top RAMSES

®

Régulateur universel digital de chauffage à 4 canaux de
régulation digitale, avec utilisation et surveillance complè­tes de pièce d'habitation ou de chaufferie. Interface
modem complémentaire (RS 232) pour réglage à distance
de la température par téléphone. Montage rapide par
raccordement 2 fils du boîtier de contrôle au boîtier de
commande situé dans la chaufferie.

• Régulation de la température de chaudière/de départ
(circuit 1) par commutation du brûleur

• Régulation de la température de départ (circuit 2) par
commande de pompe ou vanne melangeuse réglable
motoriséé

• Régulation 3 points avec sonde en applique

• Commande de vanne mélangeuse avec limitation de la
température de départ pour chauffage au sol

• Régulation d'eau chaude par commutation de la pompe
de charge

• Commande particulièrement économique de la pompe de
circulation du circuit d'eau chaude, tenant compte de la
température et de l'horaire

• Utilisation facile par commutateur pour 8 modes de
raccordement/de fonctionnement

• Détection automatique du capteur pour régulation par
sonde externe ou d'ambiance

Particularités :

• 3 programmes d'ambiance sélectionnés par un
commutateur rotatif. Un programme hebdomadaire
personnalisé, 2 programmes prédéfinis.

• 3 températures constantes sélectionnables par
commutateur : Confort, Réduit, Hors gel

• Touche Info pour consultation des données principales
comme: Programme, Heure, Date, ainsi que température
réelle/de consigne et température extérieure. Affichage
de l'état de commutation des sorties.

• Interface RS 232 pour:

- Voice-Modem: Réglage de la température de consigne

par téléphone

- GSM-Modem: Réglage de la température par SMS

• Programme Fête/Eco avec durée réglable pour
température Confort ou Réduit

• Programme Vacances commandé par date

• Basculement automatique heure d'été/d'hiver

• Protection anti-gommage

• Programmes supplémentaires pour horaire d'utilisation
d'eau chaude

• Température de ballon d'eau chaude réglable et
protection anti-légionnelles par élévation périodique
brève de la température

THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. [phone] - [e-mail] - www.theben.fr

145 32.2

1234567

98.3

103

Régulation de chauffage en fonction de la temperature
extérieure pour commande 2 ou 3 points, commande
d'eau chaude sanitaire

Montage mural

jj

24 h24 h7d ±1h

auto

vacances6–30 °C

RAM 855 top

Régulation de chauffage par commande
météo ou d'ambiance. Commande de
vanne mélangeuse et régulation de
température d'eau chaude.

OT-Box

2

ϑ

2

Les types de régulation suivants sont possibles avec
le RAM 855 top :

1.) Régulation de température en fonction de la
temperature exterierure.

Le boîtier de contrôle peut être monté dans la pièce
d'habitation ou dans la chaufferie. Le boîtier OT-Box
avec alimentation et relais est installé en chaufferie.

2.) Régulation de température d'ambiance
sans sonde de température extérieure. Le boîtier de contrôle
intègre une sonde de température d'ambiance permettant de
tenir compte du rayonnement solaire, d'une cheminée
ou d'autres sources de chaleur comme un jardin d'hiver.
La régulation de température d’ambiance permet de télé­commander la température par téléphone à l’aide d’un
Voice-Modem additionnel.

Schéma de raccordement 1 Schéma de raccordement 2

N

L

ϑ

6 7

M

16

17

18

13

1 2 3

15

19

OT­BUS

ϑ

4

5 8 9

13

10 11 12 14

OT-Box
RAM 855

ϑ

ϑ

VLF

BWT

AF

LP HP

M

ouvrirfermer

AF = Sonde de température extérieure
BWF = Sonde de température eau chaude sanitaire
VLF = Sonde départ chaudière
LP = Pompe de charge ballon d’eau chaude sanitaire
HP = Circulateur chauffage

Vanne mélangeuse

RAM 855 top

Régulation de chauffage par commande
météo ou d'ambiance. Commande de
brûleur et régulation de température d'eau
chaude.

OT-Box

OT-Box

Régulation de température de départ
par commande de brûleur

Régulation de température de départ par commande de brûleur avec
commande d'eau chaude et de circulation (schéma de raccordement 1)

OT-Box

M

OT-Box

M

OT-Box

M

Régulation de température de départ par commande de
vanne mélangeuse et de brûleur

Régulation de température de départ par commande
de vanne mélangeuse avec commande d'eau chaude
(schéma de raccordement 2)

Régulation de température de départ par commande de
vanne mélangeuse

Régulation par circulateur avec commande de chaudiére

Régulation par vanne mélangeuse motorisée

THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. [phone] - [e-mail] - www.theben.fr

OT­BUS

1 2 3

OT-Box
RAM 855

10 11 12 14

AF

BWT

L
N

6 7

5 8 9

4

M

13

13

BWRF

KF/VLF

ZP

19

18

16

15

17

LP HP

AF = Sonde de température extérieure
BWF = Sonde de température eau chaude sanitaire
KF/VLF= Sonde de température chaudière/départ chaudière
BWRF = Sonde retour eau chaude sanitaire
LP = Pompe de charge ballon d’eau chaude sanitaire
HP = Circulateur chauffage
ZP = Circulateur eau chaude sanitaire
