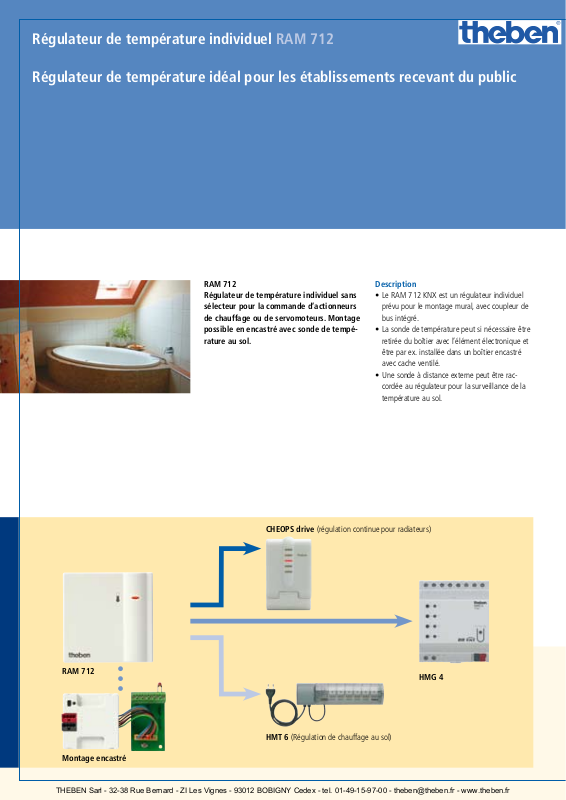

Régulateur de température individuel RAM 712
THEBEN Sarl - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - [email protected] - www.theben.fr
Régulateur de température idéal pour les établissements recevant du public
RAM 712
Régulateur de température individuel sans
sélecteur pour la commande d’actionneurs
de chauffage ou de servomoteurs. Montage
possible en encastré avec sonde de température au sol.
CHEOPS drive (régulation continue pour radiateurs)
Description
Le RAM 712 KNX est un régulateur individuel •
prévu pour le montage mural, avec coupleur de
bus intégré.
La sonde de température peut si nécessaire être •
retirée du boîtier avec l’élément électronique et
être par ex. installée dans un boîtier encastré
avec cache ventilé.
Une sonde à distance externe peut être rac-•
cordée au régulateur pour la surveillance de la
température au sol.
RAM 712
HMT 6 (Régulation de chauffage au sol)
Montage encastré
HMG 4
Page 2
Chauffage
THEBEN Sarl - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - [email protected] - www.theben.fr
Caractéristiques
L’appareil RAM 712 peut être utilisé comme •
régulateur continu ou tout-ou-rien (également
combinable).
Régulation PI continue congurable pour le •
chauffage à deux niveaux (chauffage de base et
chauffage complémentaire, par ex. chauffage au
sol et radiateur) ou pour le chauffage ou le refroidissement (radiateurs et plafond rafraîchissant).
Objets pour le fonctionnement en mode Nuit •
(uniquement pour l’« ancienne » sélection de
mode), Présence, Fenêtre/Hors gel.
La DEL d’état (rouge) montre à l’utilisateur la •
fonction exécutée par le régulateur (DEL uniquement pour chauffage).
Fonctionnement de la DEL paramétrable : •
– toujours éteinte
– allumée pour le chauffage
– toujours allumée
Avec 2 entrées binaires transformables en sor-•
ties pour le raccordement de diodes (avec objet
de communication) d’afchage MARCHE/ARRÊT.
Libre affectation des fonctions : Interrupteur/•
bouton-poussoir, variateur, store, commande
progressive, commande de DEL.
Plage de température mesurable –20 °C à +60 °C.•
Avantages
Une sonde de température du sol peut être •
raccordée à la place de la sonde de température
NTC pour par ex. limiter la température du sol.
Montage dans boîtier encastré possible.•
Comportement sélectionnable en cas de rétablis-•
sement de la tension du bus.
Paramétrage comme RAM 713 S.•
2 entrées binaires transformables en sorties pour •
le raccordement de DEL (avec objet de communication) d’afchage MARCHE/ARRÊT.
Caractéristiques techniques :
Tension de service : Tension du bus
Température de service autorisée :
–5 °C à + 45 °C
Alimentation : < 10 mA
Raccordement du bus : Borne de bus KNX
Raccordement de la sonde Bornes à vis
Sortie en cas de paramétrage DEL :
Low current 1 mA (DEL de type 1 mA)
Comportement en cas de rétablissement
de la tension du bus : réglable
Prolongation max. d’interface : 5 m
Classe de protection : II
Indice de protection : IP 20
Dimensions : 74 x 74 x 28 mm
Base de données des produits et manuel
voir www.theben.de
N° de référence :
RAM 712 KNX 712 9 200
Sonde au sol en option 907 0 321
Page 3

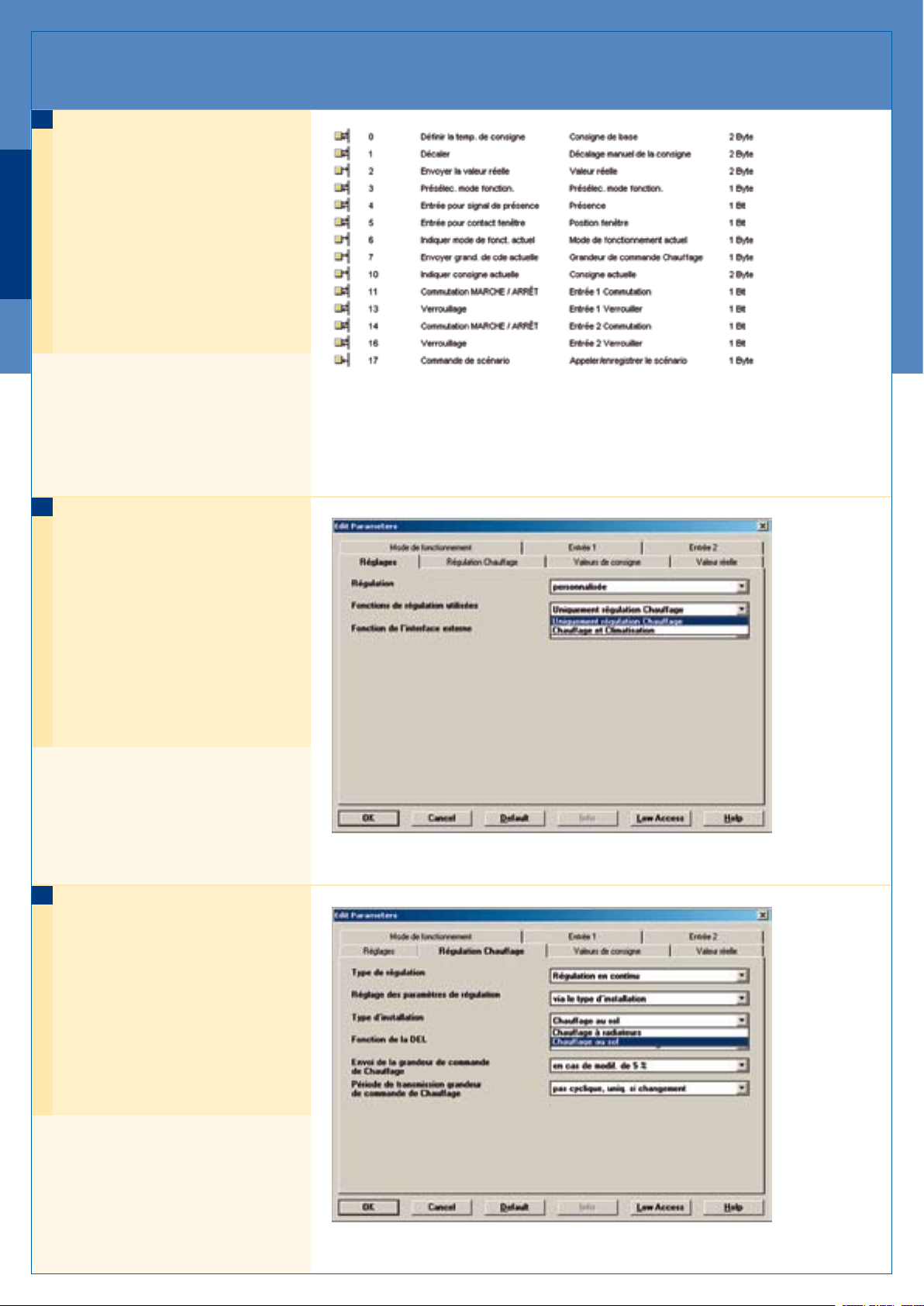

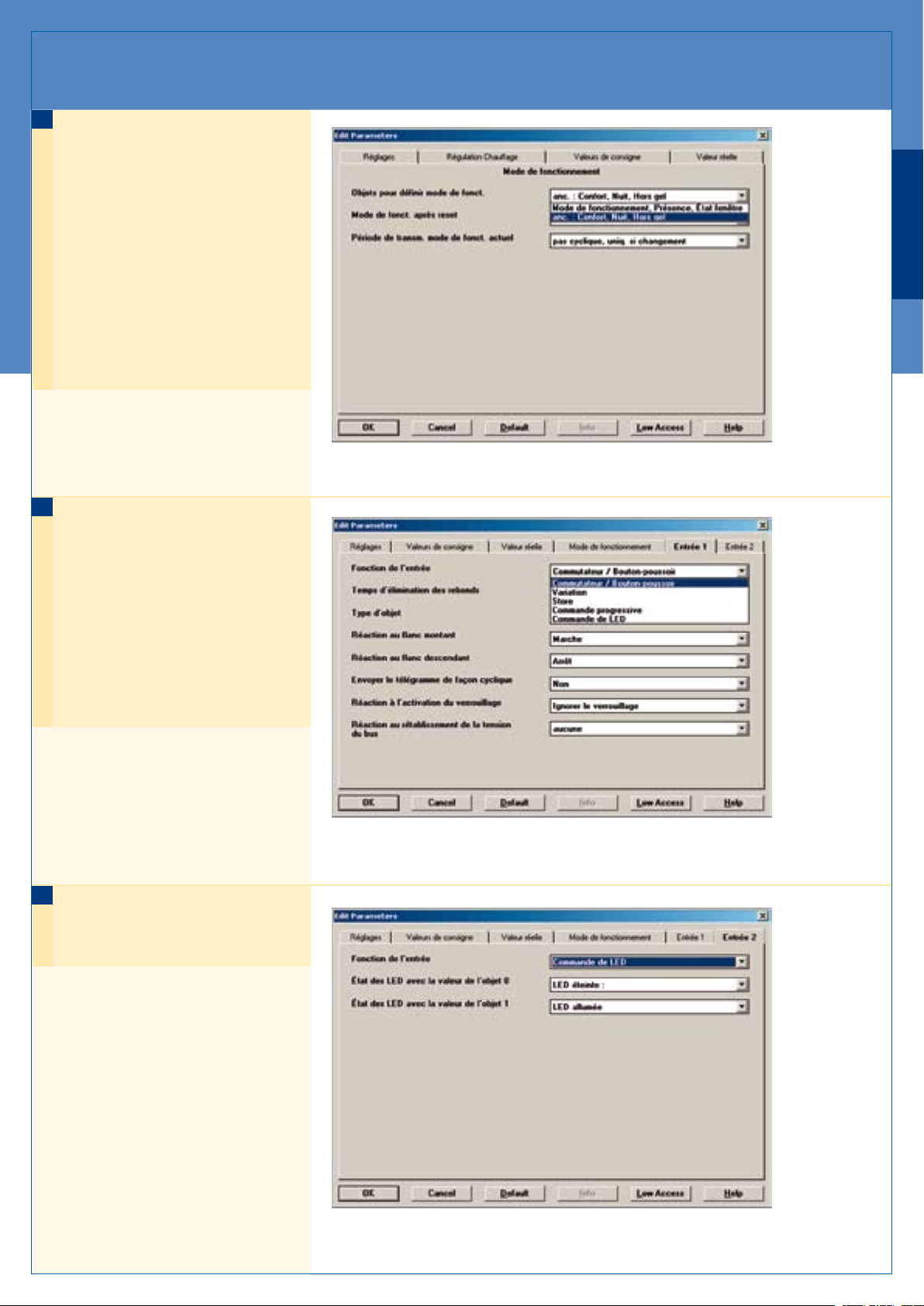

Logiciel d‘application RAM 712
THEBEN Sarl - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - [email protected] - www.theben.fr
La valeur de consigne et la valeur réelle peuvent
être transmises par un objet.
Il est possible de choisir comme objet pour le mode
de fonctionnement « Mode de fonctionnement/Présence/Position fenêtre » ou « Confort/Nuit/Hors-gel ».
Les trois entrées binaires permettent la com-
Chauffage
mande de stores ainsi que la commutation ou la
variation de lumière.
20 adresses de groupe•
20 associations•
18 objets•
Réglages
Par défaut, seule la régulation de température
est réglée. L’utilisateur dispose cependant des
fonctions de régulation suivantes :
Uniquement régulation chauffage•
Chauffage et climatisation•
Chauffage 2 voies avec voie secondaire tout-ou-rien•
Chauffage 2 voies avec voie secondaire continue•
Avantage :
Le régulateur RAM 712 peut être utilisé dans pratiquement tous les domaines d’application, grâce
à la multiplicité de ses fonctions de régulation.
Régulation Chauffage
Les paramètres de régulation se positionnent automatiquement par la sélection du type d’installation
(chauffage par radiateur ou au sol). Les spécialistes
ont cependant la possibilité de régler eux-mêmes la
bande proportionnelle et le temps d’intégration.
Avantage :
Paramétrage simple par le choix du type •
d’installation
Des réglages dénis par l’utilisateur permet-•
tent des adaptations personnalisées
Page 4
Logiciel d‘application RAM 712
THEBEN Sarl - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - [email protected] - www.theben.fr
Mode de fonctionnement
Le régulateur RAM 712 prend en charge les anciens
objets de dénition des modes de fonctionnement :
Confort•
Nuit/Éco•
Hors gel•
Ainsi que les nouveaux objets :
Présélection de mode de fonctionnement•
Présence•
État fenêtre•
Avantage :
Les utilisateurs peuvent relier des adresses
de groupes comme d‘habitude, ou utiliser
les avantages des nouveaux objets.
Chauffage
Fonctions d’entrée binaire
Les fonctions suivantes sont disponibles sur
chaque entrée :
Interrupteur/Bouton-poussoir•
Variation•
Store•
Commande progressive•
Commande de DEL•
Avantage :
Multiples fonctions possibles sur tous les •
canaux
Commande de LED
Les entrées peuvent être converties
en sorties LED.
