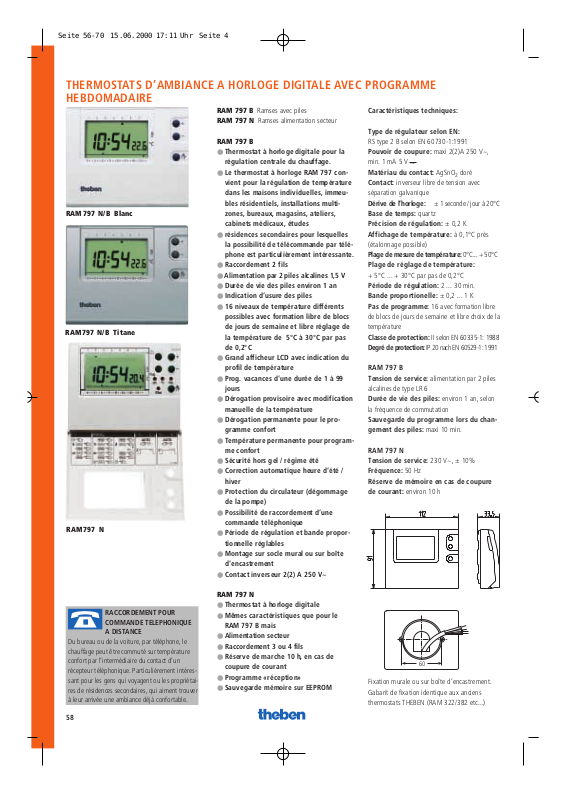

Theben RAM 797 N, RAM 797 B DATASHEET
THERMOSTATS D’AMBIANCE A HORLOGE DIGITALE AVEC PROGRAMME
60
HEBDOMADAIRE
Caractéristiques techniques:
Type de régulateur selon EN:
RS type 2 B selon EN 60730-1:1991
Pouvoir de coupure: maxi 2(2)A 250 V~,
min. 1 mA 5 V ...
Matériau du contact: AgSnO
Contact: inverseur libre de tension avec
séparation galvanique
Dérive de l‘horloge: ≤ ± 1 seconde / jour à 20°C
Base de temps: quartz
Précision de régulation: ± 0,2 K
Affichage de température: à 0,1°C près
(étalonnage possible)
Plage de mesure de température: 0°C... + 50°C
Plage de réglage de température:
+ 5°C ... + 30°C par pas de 0,2°C
Période de régulation: 2 ... 30 min.
Bande proportionelle: ± 0,2 ... 1 K
Pas de programme: 16 avec formation libre
de blocs de jours de semaine et libre choix de la
température
Classe de protection: II selon EN 60335-1: 1988
Degré de protection: IP 20 nach EN 60529-1: 1991
RAM 797 B
Tension de service: alimentation par 2 piles
alcalines de type LR 6
Durée de vie des piles: environ 1 an, selon
la fréquence de commutation
Sauvegarde du programme lors du changement des piles: maxi 10 min.
RAM 797 N
Tension de service: 230 V~, ± 10%
Fréquence: 50 Hz
Réserve de mémoire en cas de coupure
de courant: environ 10 h
RAM 797 N/B Blanc
RAM 797 N/B Titane
RAM 797 N
RAM 797 B Ramses avec piles
RAM 797 N Ramses alimentation secteur
RAM 797 B
● Thermostat à horloge digitale pour la
régulation centrale du chauffage.
● Le thermostat à horloge RAM 797 con-
vient pour la régulation de température
dans les maisons individuelles, immeubles résidentiels, installations multizones, bureaux, magasins, ateliers,
cabinets médicaux, études
● résidences secondaires pour lesquelles
la possibilité de télécommande par téléphone est particulièrement intéressante.
● Raccordement 2 fils
● Alimentation par 2 piles alcalines 1,5 V
● Durée de vie des piles environ 1 an
● Indication d‘usure des piles
● 16 niveaux de température différents
possibles avec formation libre de blocs
de jours de semaine et libre réglage de
la température de 5°C à 30°C par pas
de 0,2°C
● Grand afficheur LCD avec indication du
profil de température
● Prog. vacances d‘une durée de 1 à 99
jours
● Dérogation provisoire avec modification
manuelle de la température
● Dérogation permanente pour le pro-
gramme confort
● Température permanente pour program-
me confort
● Sécurité hors gel / régime été
● Correction automatique heure d‘été /
hiver
● Protection du circulateur (dégommage
de la pompe)
● Possibilité de raccordement d‘une
commande téléphonique
● Période de régulation et bande propor-
tionnelle réglables
● Montage sur socle mural ou sur boîte
d‘encastrement
● Contact inverseur 2(2) A 250 V~
2
doré
RACCORDEMENT POUR
COMMANDE TELEPHONIQUE
A DISTANCE
Du bureau ou de la voiture, par téléphone, le
chauffage peut être commuté sur température
confort par l’intermédiaire du contact d’un
récepteur téléphonique. Particulièrement intéressant pour les gens qui voyagent ou les propriétaires de résidences secondaires, qui aiment trouver
à leur arrivée une ambiance déjà confortable.
58
RAM 797 N
● Thermostat à horloge digitale
● Mêmes caractéristiques que pour le
RAM 797 B mais
● Alimentation secteur
● Raccordement 3 ou 4 fils
● Réserve de marche 10 h, en cas de
coupure de courant
● Programme «réception»
● Sauvegarde mémoire sur EEPROM
Fixation murale ou sur boîte d’encastrement.
Gabarit de fixation identique aux anciens
thermostats THEBEN (RAM 322/382 etc...)
2
3
4
5
1
N
L
M
11
12
**
µ
M
2
3
4
1
N
L
-+
5
11
12
**
TEMPERATURE AMBIANTE
2
3
1
N
L
11
12
**
2
3
1
N
L
12
11
T1
T2
L
N
**
0 6 12 18 24 h
16°C
21°C
0 6 12 18 24 h
Mo
Di
Mi
Do
Fr
Sa
So
0 6 12 18 24 h
1
2
3
1
2
3
Programme Alimentation Température Différentiel Raccordement Contact Pouvoir de
coupure
7 jours
+ Fériés
7 jours
+ Fériés
2 x 1,5 V
Piles
alcalines
230 V
50 Hz
Affichage de l’heure
Possibilité de commande téléphonique à distance
pour passer sur température confort 21°C, (prévoir
récepteur téléphonique supplémentaire).
Indication du jour de la semaine
Programme vacances de 1 à 99 jours.
Température 16°C
Surveillance de l‘usure des piles
Affichage de l’appel de chaleur
Régime été = arrêt du chauffage
mais avec protection hors gel (6°C)
+ 5°C ...
+ 30°C
+ 5°C ...
+ 30°C
± 0,2 – 1 K 2 ou 3 fils
± 0,2 – 1 K 3 ou 4 fils
Dérogation manuelle pour sélection de
température permanente
i + temperature confort (21°C)*
i - temperature réduite (6°C)*
* température selon votre choix
Affichage du profil de température sur 24 h
soit les différentes phases de chauffages et
d’abaissement de température programmées.
Affichage de la température ambiante
Changement manuel de la température réalisé
avec les touches + – . Ce changement agit
jusqu‘à la prochaine phase de température
programmée; idéal pour les soirées Télévision
(T.V:) ou lors de réceptions.
Introduction du programme
16 phases de temps et de température
avec formation libre de blocs de jours
de semaine. Réglage de température précis à
0,2°C près.
2(2) A 250 V ~
2(2) A 250 V ~
RAM 797 N
Commande d’une vanne mélangeuse
Type Référence
RAM 797 B blanc
RAM 797 B titane
RAM 797 N blanc
RAM 797 N titane
797 9 130
797 9 165
797 0 030
797 0 065
PROGRAMME DE BASE
(prog. journalier type)
Un programme standard – garantissant déjà une
économie d‘énergie – est préprogrammé, ce qui
facilite la mise en service.
PROGRAMME DE BASE PERSONNALISE
(prog. journ. adapté)
On réalisera de plus grandes économies d‘énergie
en ajoutant au programme de base des phases
supplémentaires. Par exemple, pour la soirée
télévision entre 19 et 23 h, 22°C et 19°C pour la
matinée, de 9 h à 12 h.
PROGRAMME CONFORT
(programme hebdomadaire).
Un programme “sur mesure” adapté ´à votre
rythme de vie, est facilement réalisable.
On dispose pour ceci de 16 phases de temps et de
température avec formation libre de blocs de jours
par semaine. Pour chaque phase, on peut choisir
librement la température par pas de 0,2°C.
RAM 797 N **
Commande téléphonique séparée, pour
11
TF
12
forçage du mode
confort (uniquement
RAM 584)
RAM 797 B
Commande du brûleur d’une chaudière à gaz ou fuel
RAM 797 B Commande d’une pompe de circulation
59
