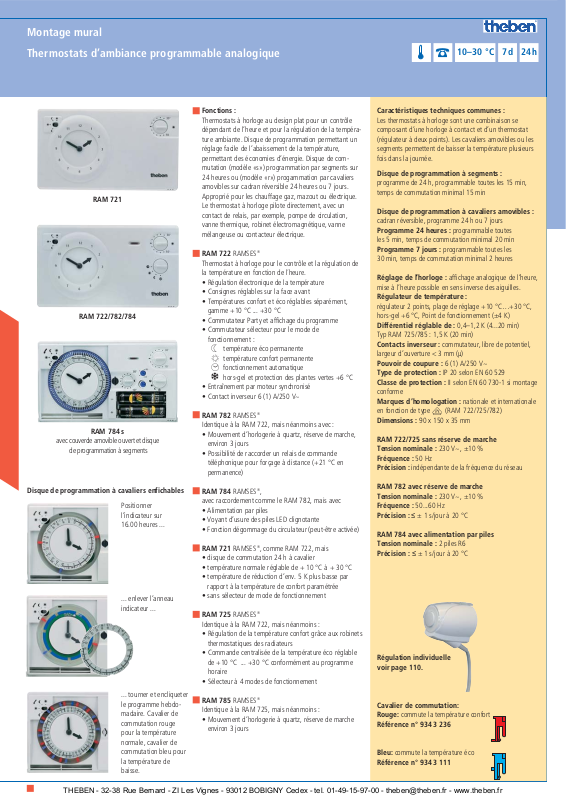

Theben RAM 725 DATASHEET

Thermostats d’ambiance programmable analogique

Montage mural

24 h7d

88

Caractéristiques techniques communes :

Les thermostats à horloge sont une combinaison se
composant d’une horloge à contact et d’un thermostat
(régulateur à deux points). Les cavaliers amovibles ou les
segments permettent de baisser la température plusieurs
fois dans la journée.

Disque de programmation à segments :

programme de 24 h, programmable toutes les 15 min,
temps de commutation minimal 15 min

Disque de programmation à cavaliers amovibles :

cadran réversible, programme 24 h ou 7 jours
Programme 24 heures : programmable toutes
les 5 min, temps de commutation minimal 20 min
Programme 7 jours : programmable toutes les
30 min, temps de commutation minimal 2 heures

Réglage de l’horloge : affichage analogique de l’heure,
mise à l’heure possible en sens inverse des aiguilles.

Régulateur de température :

régulateur 2 points, plage de réglage +10 °C…+30 °C,
hors-gel +6 °C, Point de fonctionnement (±4 K)
Différentiel réglable de : 0,4–1,2 K (4...20 min)
Typ RAM 725/785 : 1,5 K (20 min)
Contacts inverseur : commutateur, libre de potentiel,
largeur d’ouverture < 3 mm (µ)

Pouvoir de coupure : 6 (1) A/250 V~
Type de protection : IP 20 selon EN 60 529
Classe de protection : II selon EN 60 730-1 si montage

conforme
Marques d’homologation : nationale et internationale
en fonction de type V(RAM 722/725/782)

Dimensions : 90 x 150 x 35 mm

RAM 722/725 sans réserve de marche
Tension nominale : 230 V~, ±10 %
Fréquence : 50 Hz
Précision : indépendante de la fréquence du réseau

RAM 782 avec réserve de marche
Tension nominale : 230 V~, ±10 %
Fréquence : 50...60 Hz
Précision : ≤ ± 1 s/jour à 20 °C

RAM 784 avec alimentation par piles
Tension nominale : 2 piles R6
Précision : ≤ ± 1 s/jour à 20 °C

Régulation individuelle
voir page 110.

Cavalier de commutation:
Rouge: commute la température confort
Référence n° 934 3 236

Bleu: commute la température éco
Référence n° 934 3 111

Fonctions :

Thermostats à horloge au design plat pour un contrôle
dépendant de l’heure et pour la régulation de la tempéra­ture ambiante. Disque de programmation permettant un
réglage facile de l’abaissement de la température,
permettant des économies d’énergie. Disque de com­mutation (modèle «s») programmation par segments sur
24 heures ou (modèle «r») progammation par cavaliers
amovibles sur cadran réversible 24 heures ou 7 jours.
Approprié pour les chauffage gaz, mazout ou électrique.
Le thermostat à horloge pilote directement, avec un
contact de relais, par exemple, pompe de circulation,
vanne thermique, robinet électromagnétique, vanne
mélangeuse ou contacteur électrique.

RAM 722 RAMSES

®

Thermostat à horloge pour le contrôle et la régulation de
la température en fonction de l´heure.

• Régulation électronique de la température

• Consignes réglables sur la face avant

• Températures confort et éco réglables séparément,

gamme +10 °C ... +30 °C

• Commutateur Party et affichage du programme

• Commutateur sélecteur pour le mode de

fonctionnement :

m

température éco permanente

r

température confort permanente

j

fonctionnement automatique

f

hors-gel et protection des plantes vertes +6 °C

• Entraînement par moteur synchronisé

• Contact inverseur 6 (1) A/250 V~

RAM 782 RAMSES

®

Identique à la RAM 722, mais néanmoins avec :

• Mouvement d’horlogerie à quartz, réserve de marche,

environ 3 jours

• Possibilité de raccorder un relais de commande

téléphonique pour forçage à distance (+21 °C en
permanence)

RAM 784 RAMSES®,
avec raccordement comme le RAM 782, mais avec

• Alimentation par piles

• Voyant d’usure des piles LED clignotante

• Fonction dégommage du circulateur (peut-être activée)

RAM 721 RAMSES®, comme RAM 722, mais

• disque de commutation 24 h à cavalier

• température normale réglable de + 10 °C à + 30 °C

• température de réduction d’env. 5 K plus basse par
rapport à la température de confort paramétrée

• sans sélecteur de mode de fonctionnement

RAM 725 RAMSES

®

Identique à la RAM 722, mais néanmoins :

• Régulation de la température confort grâce aux robinets
thermostatiques des radiateurs

• Commande centralisée de la température éco réglable
de +10 °C ... +30 °C conformément au programme
horaire

• Sélecteur à 4 modes de fonctionnement

RAM 785 RAMSES

®

Identique à la RAM 725, mais néanmoins :

• Mouvement d’horlogerie à quartz, réserve de marche
environ 3 jours

Disque de programmation à cavaliers enfichables

Positionner
l’indicateur sur

16.00 heures ...

... enlever l’anneau
indicateur ...

... tourner et encliqueter
le programme hebdo­madaire. Cavalier de
commutation rouge
pour la température
normale, cavalier de
commutation bleu pour
la température de
baisse.

☎

10–30 °C

RAM 722/782/784

RAM 784 s

avec couvercle amovible ouvert et disque

de programmation à segments

RAM 721

THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. [phone] - [e-mail] - www.theben.fr

89

Thermostats d’ambiance programmable analogique

Montage mural

Type Réserve de Gamme de Différentiel Connexion* Contacts de Affichage Programme Numéro de

marche env. température

r/m

commutation commande
RAM 722 – +10 °C à +30 °C réglable 0,4–1,2 K 3 ou 4 conducteurs 1 inverseur 1 LED chauffage cavaliers 24 h/7 jours 722 0 030
RAM 722 S – +10 °C à +30 °C réglable 0,4–1,2 K 3 ou 4 conducteurs 1 inverseur 1 LED chauffage segments 24 h 722 0 801

RAM 782 S 3 jours +10 °C à +30 °C réglable 0,4–1,2 K 3 ou 4 conducteurs 1 inverseur 1 LED chauffage segments 24 h 782 0 801

RAM 784 S 1 an +10 °C à +30 °C réglable 0,4–1,2 K 2 ou 3 conducteurs 1 inverseur 1 LED alimenté de piles segments 24 h 784 0 801
RAM 785 3 jours température éco fixe 1,5 K 3 ou 4 conducteurs 1 inverseur 1 LED chauffage cavaliers 24 h/7 jours 785 0 030

+10 °C à +30 °C

RAM 725 – température éco fixe 1,5 K 3 ou 4 conducteurs 1 inverseur 1 LED chauffage cavaliers 24 h/7 jours 725 0 030

+10 °C à +30 °C

Plateau de recouvrement mural en cas d’échange de la série RAM 3... par les nouveaux thermostats à horloge p.ex. RAM 722... 907 0 245
Socle pour entrée de câble lors de fixation en saillie 938 4 263

RAM 782 3 jours +10 °C à +30 °C réglable 0,4–1,2 K 3 ou 4 conducteurs 1 inverseur 1 LED chauffage cavaliers 24 h/7 jours 782 0 030

RAM 784 1 an +10 °C à +30 °C réglable 0,4–1,2 K 2 ou 3 conducteurs 1 inverseur 1 LED alimenté de piles cavaliers 24 h/7 jours 784 0 030

* Avec un raccordement à trois fils, les bornes 2 et 4 peuvent être court-circuitées. Dans ce cas, l´horloge s´arrêtera en été lorsque le chauffage sera coupé.

Si davantage de fils on été posés, il est possible d´alimenter l´horloge avec une phase différente de celle utilisée pour le contact

Différentiel de
commutation réglable

Étalonnage

réglable

Réglage de la température confort

pour une

température ambiante agréable

Réglage de la température éco

pour régler la

température réduite pour la nuit par exemple

Commutateur sélecteur pour les modes
de fonctionnement

j

Programme automatique

r

Température confort permanente

m

Température éco permanente

f

Hors-gel et protection des plantes vertes

( +6 °C)

Affichage de l’heure avec
réglage en tournant les aiguilles
en avant ou en arrière pour le
passage à l’heure été/hiver

Fonctions et connexion sur le socle RAM 722 S/782 S

mm

jj

±1h

Affichage du programme
et commutateur Party

pour passer manuellement
en mode éco ou normal.

ii

L
N

rr

Lampe de contrôle

de chauffage

2
3

4
5

1

N

L

M

M

2
3

4

1

N

L

-+

5

Fixation sur boîte encastrée ou montage en saillie

RAM 7.. commande la vanne mélangeuse motorisée RAM 7.. pilote la pompe de circulation ou le brûleur à

gaz/à mazout

RAM 784 pilote la pompe de circulation ou le brûleur à
gaz/à mazout

RAM 784 commande la vanne mélangeuse motorisée

24 h7d

☎

10–30 °C

RAM 721 – +10 °C à +30 °C rfixe 1,5 K 3 ou 4 conducteurs 1 inverseur – cavaliers 24 h 721 0 030

– B 5 K m

THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. [phone] - [e-mail] - www.theben.fr

1
2
3

L
N

L
N

1
2
3

-+

60
