Prise en main rapide de
l'unité nomade
TI-Nspire™ CX
Ce manuel fait référence au logiciel TI-Nspire™ version 3.0. Pour obtenir
la dernière version de ce document, rendez-vous sur
education.ti.com/guides.
Informations importantes
Sauf spécification contraire prévue dans la Licence fournie avec le
programme, Texas Instruments n’accorde aucune garantie expresse ou
implicite, ce qui inclut sans pour autant s’y limiter les garanties implicites
quant à la qualité marchande et au caractère approprié à des fins
particulières, liés aux programmes ou aux documents et fournit
seulement ces matériels en l’état. En aucun cas, Texas Instruments
n’assumera aucune responsabilité envers quiconque en cas de dommages
spéciaux, collatéraux, accessoires ou consécutifs, liés ou survenant du fait
de l’acquisition ou de l’utilisation de ces matériels. La seule et unique
responsabilité incombant à Texas Instruments, indépendamment de la
forme d’action, ne doit pas excéder la somme établie dans la licence du
programme. En outre, Texas Instruments ne sera pas responsable des
plaintes de quelque nature que soit, à l’encontre de l’utilisation de ces
matériels, déposées par une quelconque tierce partie.
© 2011 Texas Instruments Incorporated
ii
Table des matières
Informations importantes..............................................................ii
Premiers contacts avec l'unité TI-Nspire™ CX.......................1
À propos du système CAS .............................................................. 1
Touches de l'unité TI-Nspire™ CX.................................................. 2
Préparation de l'unité TI-Nspire™ CX à son utilisation ............... 3
Première mise sous tension de l'unité TI-Nspire™ ....................... 3
Réglage de la luminosité du rétroéclairage ................................. 5
Utilisation du pavé tactile de TI-Nspire™ ..................................... 6
Description de l'application Scratchpad ....................................... 6
Utilisation de l'écran d'accueil....................................................... 7
Écran de l'unité TI-Nspire™ ........................................................... 9
Utilisation des astuces.................................................................. 11
Utilisation de l'application Brouillon ..................................13
Ouverture et fermeture de l’application Brouillon.................... 13
Calcul avec l'application Brouillon.............................................. 14
Insertion d’éléments du Catalogue............................................. 15
Affichage de l’historique ............................................................. 20
Modification des expressions de l'application Brouillon ........... 21
Création d'une représentation graphique avec
l'application Brouillon............................................................ 22
Travailler avec les variables de l’application Brouillon............... 27
Enregistrement du contenu de l’application Brouillon ............. 27
Effacer le contenu de l’application Brouillon............................. 28
Utilisation des classeurs sur l’unité TI-Nspire™ .................29
Ouverture d’un classeur............................................................... 29
Création d’un Nouveau classeur.................................................. 30
Enregistrement d’un classeur ...................................................... 30
Utilisation des applications.......................................................... 32
Utilisation du menu Application ................................................. 37
Menus contextuels .......................................................................38
Utilisation des activités et des pages........................................... 39
Ajout d’une activité à un classeur ............................................... 39
Affichage et réorganisation des pages dans un classeur........... 40
Copie, collage et suppression d'activité...................................... 43
Changement de nom d'une activité............................................ 44
Ajout d’une page à une activité.................................................. 45
Consultation des différentes pages d'un classeur ...................... 45
Gestion des classeurs.................................................................... 46
Fermeture d’un classeur............................................................... 49
iii
Présentation des outils de TI-Nspire™.........................................50
Utilisation de la version Enseignant du logiciel TI-Nspire™
Navigator™..................................................................... 55
Connexion à la classe....................................................................55
Suspension d'une session .............................................................56
Réponse aux questions rapides....................................................56
Configuration de l'unité TI-Nspire™ CX.............................. 59
Vérification de l'état de charge de l'unité ..................................59
Recharge de l'unité.......................................................................59
Changement des réglages de l'unité...........................................60
Changement de langue de préférence .......................................61
Personnalisation de la configuration de l'unité .........................62
Personnalisation des réglages généraux.....................................63

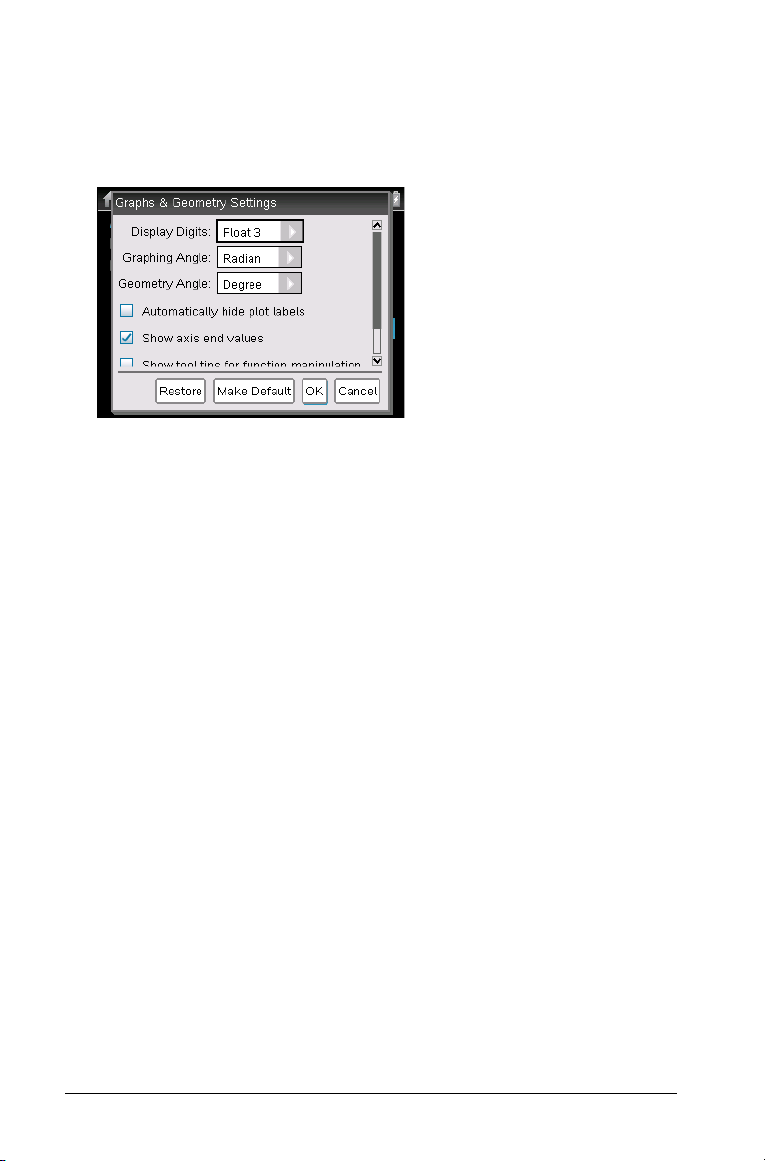

Personnalisation des réglages Graphiques & géométrie............67
Affichage de l'état de l'unité.......................................................71
Remplacement de la batterie rechargeable TI-Nspire™ ............72
Utilisation du matériel de communication sans fil.....................73
Connexion d'unités et transfert de fichiers ....................... 77
Connexion d'unités.......................................................................77
Transfert de fichiers entre unités.................................................78
Transfert de fichiers entre ordinateurs et unités........................80
Gestion des erreurs provoquées par l'envoi de dossiers ............82
Gestion de la mémoire et des fichiers ................................ 87
Vérification de la mémoire disponible........................................87

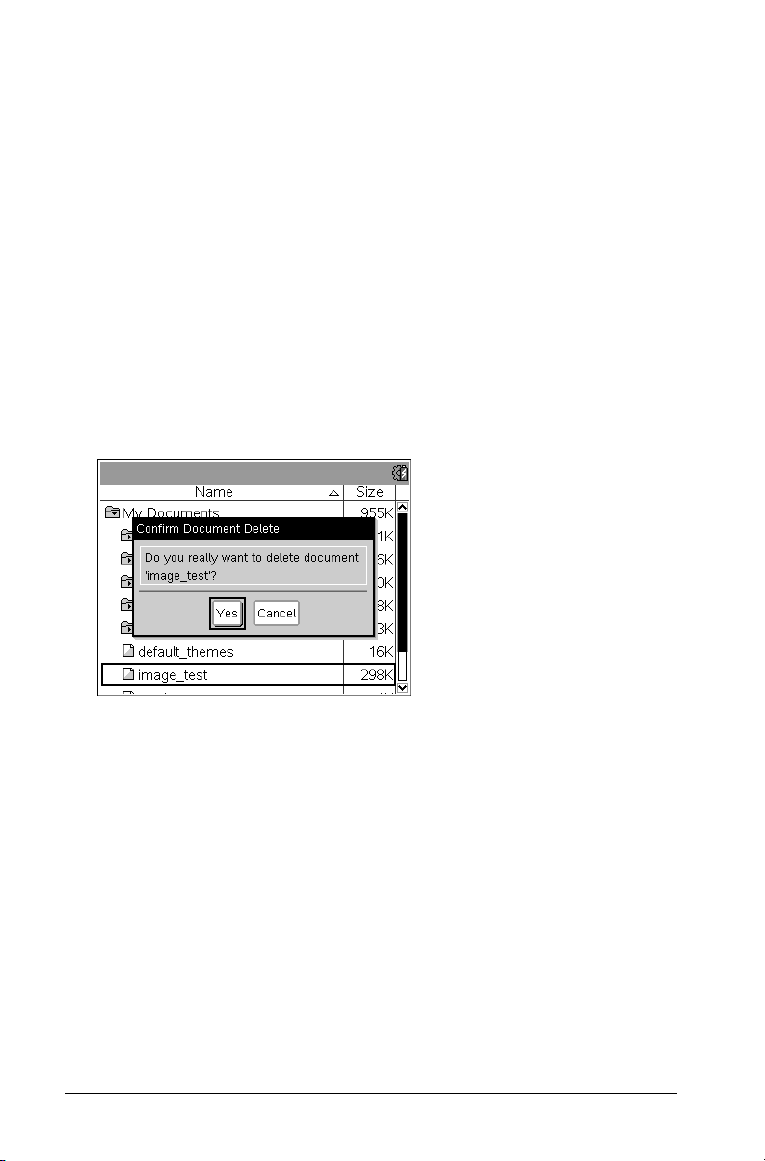

Libération de mémoire.................................................................88
Réinitialisation de la mémoire.....................................................90
Mise à jour du système d'exploitation de l'unité .............. 93
Informations importantes à connaître ........................................93
Localisation des mises à jour du système d'exploitation............94
Mise à jour du système d'exploitation (O.S) ...............................96
Mise à jour du système d'exploitation sur
plusieurs unités à la fois .......................................................100
Messages de mise à jour d'O.S...................................................100
iv
Raccourcis clavier................................................................105
Annexe : Informations générales ......................................109
Précautions à prendre lors de l’utilisation des piles................. 109
Informations sur les services et la garantie TI........................... 109
Index ....................................................................................111
v
vi
Premiers contacts avec l'unité TI-Nspire™ CX
Les unités TI-Nspire™ CX et TI-Nspire™ CX CAS sont les unités les plus
récentes de la famille de produits TI-Nspire™. Équipées d'un écran
couleur rétroéclairé et bénéficiant d'un design élégant, ces unités offrent
la navigation via le pavé tactile, des représentations graphiques
dynamiques et des fonctions informatiques interactives.
Ces unités et le logiciel TI-Nspire™ partagent les mêmes fonctionnalités,
vous permettant de transférer des affectations de classe de l'unité vers
l'ordinateur ou des classeurs de l'ordinateur vers l'unité lorsque vous
devez vous déplacer. Ainsi, les élèves peuvent commencer à travailler sur
des affectations en classe et les terminer chez eux de façon à tirer parti
de l'affichage en couleur et de la simplicité de navigation du logiciel. Le
logiciel vous permet de télécharger les dernières mises à jour des logiciels
et du système d'exploitation dès leur mise à disposition, de façon à vous
permettre de bénéficier des améliorations les plus récentes.
Ce manuel s'applique à la fois aux unités TI-Nspire™ CX et
TI-Nspire™ CX CAS. Bien que leur utilisation soit très similaire, il existe
toutefois de légères différences. Lorsque l'unité TI-Nspire™ CX CAS
présente des fonctionnalités supplémentaires, le manuel en fait mention
et décrit l'opération CAS en question.
À propos du système CAS
Le système CAS (Computer Algebra System) vous offre les fonctions
suivantes :
• L'exécution de calculs symboliques et numériques
• La factorisation et le développement d'expressions, ainsi que la
réduction au dénominateur commun
La technologie TI-Nspire™ CAS permet de reconnaître, de simplifier et de
calculer des expressions mathématiques en conservant les symboles, y
compris les variables et les termes tels que « e » et « p».
La possibilité de saisir et de visualiser à l'écran les équations et les
expressions telles qu'elles figurent dans les manuels s'avère
particulièrement utile pour les calculs arithmétiques, algébriques,
d'analyse et détaillés pas à pas.
Premiers contacts avec l'unité TI-Nspire™ CX 1
Touches de l'unité TI-Nspire™ CX
v
d Ferme les menus
et les boîtes de
dialogue affichés à
l'écran. Interrompt
également les calculs
en cours.
» Ouvre
l'application
Scratchpad pour
effectuer des calculs
rapides et des
représentations
graphiques.
Utilisez le pavé tactile
TI-Nspire™ comme
vous le feriez avec celui
d'un ordinateur
portable. Vous pouvez
également utiliser les
bords extérieurs du
pavé tactile pour vous
déplacer vers la droite,
la gauche, le haut et le
bas.
c Allume l'unité.
Lorsque l'unité est
allumée, cette touche
permet d'afficher
l'écran d'accueil.
e Déplace le
curseur dans le
champ de saisie
suivant.
g Permet de
saisir en majuscule la
prochaine lettre que
ous taperez.
~ Ouvre le
menu Classeur.
b Affiche le
menu de
l'application ou le
menu contextuel.
. Supprime le
/ Permet
d'accéder à la
fonction ou au
caractère affiché audessus de chaque
touche. Cette touche
active également les
raccourcis lorsqu'elle
est combinée à
d'autres touches.
caractère
précédent.
h Affiche les
variables stockées.
· Évalue une
expression, exécute
une instruction ou
sélectionne une
option de menu.
Remarque : le symbole ¢ affiché sur une touche indique la possibilité d'accès à
plusieurs options. Pour accéder à une option, appuyez à plusieurs reprises sur
º ou utilisez les touches fléchées du pavé tactile. Appuyez sur · ou
cliquez pour sélectionner l'option.
2 Premiers contacts avec l'unité TI-Nspire™ CX
Préparation de l'unité TI-Nspire™ CX à son utilisation
L'unité TI-Nspire™ CX est fournie avec une batterie rechargeable Li-ion.
À l'instar d'un téléphone portable ou d'un autre appareil similaire,
chargez la batterie pendant au moins quatre heures afin de garantir des
performances optimales. L'unité est également fournie avec les
accessoires suivants :
• Câble USB standard mini-B/mini-B pour le transfert de fichiers sur
d'autres unités
• Câble USB standard A/mini-B pour le transfert de fichiers à partir et à
destination d'un ordinateur et pour la charge de la batterie
Charge de l'unité
Pour charger la batterie de l'unité TI-Nspire™ CX, utilisez l'une des
méthodes suivantes :
• Connectez l'unité à un ordinateur au moyen d'un câble USB standard
A/mini-B. Si le pilote approprié est introuvable une fois que l'unité
est connectée à l'ordinateur, insérez le CD pour l'installer. Pour
télécharger un logiciel fourni avec un pilote, accédez au site Internet
education.ti.com/software.
• Branchez l'unité à une prise murale au moyen d'un adaptateur mural
TI (vendu séparément en Europe et en Asie).
• Placez une ou plusieurs unités dans une station de connexion
TI-Nspire™ CX ou TI-Nspire™.
Remarque : pour plus d'informations concernant la recharge des
batteries, consultez la section Configuration de l'unité TI-Nspire™ CX.
Première mise sous tension de l'unité TI-Nspire™
f Après avoir installé la batterie, appuyez sur c pour allumer
l'unité.
Une barre de progression s'affiche pendant le chargement du
système d'exploitation. Choisissez ensuite les préférences de langue
et la taille de police à utiliser lorsque vous y êtes invité.
Remarque : pour éteindre l'unité, appuyez sur /c. Les réglages
et le contenu de la mémoire sont conservés.
Premiers contacts avec l'unité TI-Nspire™ CX 3
Utilisation du Automatic Power Down™ (APD™)
Pour prolonger la durée de vie des piles, le dispositif automatique de
mise hors tension (APD™, Automatic Power Down™) éteint
automatiquement l'unité après plusieurs minutes d'inactivité. Lorsque
cela se produit, appuyez sur
dernier classeur ou dernier menu consulté. Pour modifier le réglage par
défaut, appuyez sur
l'unité
en vue d'y modifier le réglage Alimentation en mode veille.
Remarque : pour plus d'informations concernant la configuration de
l'unité, consultez la section Configuration de l'unité TI-Nspire™ CX.
c53 pour accéder à l'écran Configuration de
c pour rallumer l'unité et revenir au
Choix de la langue
Une fois le système d'exploitation chargé, sélectionnez une langue de
préférence.
1. Appuyez sur
2. Appuyez sur
¢ pour ouvrir le menu déroulant.
6 pour faire défiler les langues, puis appuyez sur
x ou · pour sélectionner la langue de votre choix.
3. Appuyez sur
sur x ou · pour enregistrer le choix de langue.
Choix d'une taille de police
L'étape suivante consiste à sélectionner une taille de police d'affichage.
1. Appuyez sur
4 Premiers contacts avec l'unité TI-Nspire™ CX
e pour mettre en surbrillance le bouton OK, puis
¢ pour ouvrir le menu déroulant.
2. Appuyez sur 6 pour mettre en surbrillance la taille de police, puis sur
x ou · pour la sélectionner.
3. Appuyez sur
sur
x ou · pour ouvrir l'écran de bienvenue.
4. Pour continuer, appuyez sur
ouvrir l'écran
e pour mettre en surbrillance le bouton OK, puis
x ou sur · pour sélectionner OK et
d'accueil.
Réglage de la luminosité du rétroéclairage
L'écran de l'unité TI-Nspire™ CX est rétroéclairé, facilitant la lisibilité
quelles que soient les conditions d'éclairage. Par défaut, la luminosité est
définie sur un réglage moyen. Pour régler la luminosité du
rétroéclairage :
• Plus faible : Maintenez enfoncée la touche / et tapotez la
touche
•
Plus forte : Appuyez sur / et tapotez la touche +.
-.
Premiers contacts avec l'unité TI-Nspire™ CX 5
Utilisation du pavé tactile de TI-Nspire™
Le pavé tactile vous permet de naviguer ou d'effectuer n'importe quelle
tâche réalisable à l'aide des touches fléchées et Entrée. Pour vous
déplacer à l'aide du pavé tactile, utilisez l'une des deux méthodes cidessous :
• Utilisez le pavé tactile comme un pavé tactile d'ordinateur en faisant
glisser l'extrémité de votre doigt sur la zone centrale du pavé afin
d'activer et de déplacer le pointeur de la souris. Cliquez ou tapotez
dans la zone centrale du pavé tactile pour sélectionner une option de
menu ou exécuter une action.
• Appuyez sur les touches fléchées situées sur le bord extérieur du pavé
tactile pour déplacer le pointeur de la souris vers le haut, le bas, la
gauche ou la droite, puis cliquez sur
exécuter une action.
Si vous maintenez enfoncée une touche fléchée, le pointeur de la
souris se déplace dans cette direction.
Remarque : si le pointeur de la souris est visible sur une commande ou
un fichier et si vous cliquez ou tapotez dans la zone de clic x au centre
du pavé tactile, l'unité sélectionne la commande ou le fichier en
question. Si la commande ou le fichier est mis en surbrillance, placez le
pointeur dessus ou appuyez sur · pour le sélectionner.
Lorsque vous travaillez dans une application, le pavé tactile vous permet
d'accéder à des informations supplémentaires sur les problèmes. Par
exemple, lorsque vous déplacez le pointeur sur un objet Graphiques &
géométrie, les variables utilisées dans celui-ci, ainsi que les outils
disponibles sont indiqués.
Certains utilisateurs souhaitent personnaliser les réglages de leur pavé
tactile afin d'accélérer ou de ralentir le pointeur ou d'activer le
tapotement pour cliquer. Pour modifier les réglages par défaut du pavé
tactile, consultez la section Configuration de l'unité TI-Nspire™ CX.
x ou appuyez sur · pour
Description de l'application Scratchpad
L'application Scratchpad vous permet d'effectuer des calculs et des
représentations graphiques rapides sans affecter le classeur TI-Nspire™
actif. Par exemple, lorsque vous voulez tester rapidement un calcul avant
d'ajouter celui-ci à un classeur, ouvrez l'application Scratchpad et
effectuez le calcul. Vous pouvez ensuite supprimer ce calcul ou l'ajouter
dans un classeur. Pour plus d'informations sur l'application Scratchpad,
consultez la section Utilisation de l'application Scratchpad.
6 Premiers contacts avec l'unité TI-Nspire™ CX
Utilisation de l'écran d'accueil
Le point de départ de toutes les activités réalisées sur une unité est le
menu d'accueil :
• Ouverture de l'application Scratchpad pour effectuer des calculs
rapides et des représentations graphiques
• Création de nouveaux classeurs
• Ouverture et gestion des classeurs existants
• Ouverture de l'application Scratchpad pour effectuer des calculs
rapides et des représentations graphiques
• Définition des réglages et affichage de l'état
• Affichage des astuces relatives au fonctionnement et à l'utilisation de
l'unité
• Accès aux classeurs récents
• Retour au classeur actif
Remarque : pour revenir au menu d'accueil à partir de n'importe quel
écran, appuyez sur
Options de l'écran d'accueil
c.
Option du
menu
Scratchpad
Utilisez les options du menu Scratchpad pour ouvrir l'application
Calculs ou Graphiques sans affecter votre classeur.
Dans l'application Scratchpad, appuyez sur » pour basculer entre les
différentes applications Scratchpad : Calculs et Graphiques.
Calculs
Description
Ouvre l'application Scratchpad avec l'application
Calculs active. À partir de l'écran d'accueil, tapez
A.
Graphiques
Classeurs
Pour sélectionner des options de travail dans les classeurs, appuyez sur
le numéro associé ou utilisez le pavé tactile afin d'activer une option,
puis appuyez sur
Ouvre l'application Scratchpad avec l'application
Graphiques active. À partir de l'écran d'accueil,
B.
tapez
x ou ·.
Premiers contacts avec l'unité TI-Nspire™ CX 7
Option du
menu
Description
Nouveau
classeur
Mes Classeurs
Ouvre un nouveau classeur TI-Nspire™ avec les
applications disponibles indiquées.
Ouvre le navigateur de fichiers qui permet
d'accéder à des classeurs TI-Nspire™ existants ou à
envoyer des fichiers à d'autres personnes.
Récent
Courant
Liste les cinq derniers classeurs enregistrés.
Permet d'accéder au classeur qui est actuellement
ouvert.
Réglages
Permet de vérifier l'état de l'unité et de modifier les
réglages.
Icônes d'application
Pour ajouter une nouvelle page dans le classeur courant, sélectionnez
l'icône d'application voulue. Si aucun classeur n'est ouvert, un nouveau
classeur s'ouvre, l'application sélectionnée s'affichant sur une nouvelle
page.
Calculs
Ajoute une page dans un classeur pour vous
permettre de saisir ou d'évaluer des expressions
mathématiques.
Graphiques
Ajoute une page conçue pour les fonctions
graphiques et d'exploration.
Géométrie
Ajoute une page permettant de créer et d'explorer
les formes géométriques.
Tableur et
listes
8 Premiers contacts avec l'unité TI-Nspire™ CX
Ajoute une page permettant de manipuler des
données dans des tableaux.
Option du
menu
Description
Données &
statistiques
Éditeur
mathématique
Vernier
DataQuest™
Pour plus d'informations sur les applications et les classeurs, consultez le
manuel Utilisation des classeurs sur les unités TI-Nspire™.
Ajoute une page et propose des outils permettant
de visualiser des ensembles de données selon
différents modes de représentation. Fournit
également des outils de manipulation des
ensembles de données en vue d'explorer les
relations entre eux.
Comprend des fonctions d'édition de texte qui
permettent d'ajouter du texte dans les classeurs
TI-Nspire™ sous forme de notes ou destiné à être
partagé avec d'autres utilisateurs.
Ajoute une page permettant de collecter et
d'analyser les données à partir de capteurs et de
sondes.
Écran de l'unité TI-Nspire™
Les icônes de l'écran de l'unité fournissent des informations sur l'état des
opérations en cours et offrent un moyen facile d'accéder aux réglages en
vue de les modifier. L'illustration ci-dessous présente ces icônes, qui sont
décrites par la suite.
Premiers contacts avec l'unité TI-Nspire™ CX 9
БВГДЕЖЗÀ
À
Icône Fonction
À 3 4
Á
Â
Ã
Flèches de défilement des pages : utilisez le pavé
tactile et ces flèches pour parcourir les pages d'un
classeur.
Onglets de page : affichent le numéro de l'activité, suivi
du numéro de page. Si des problèmes sont mentionnés,
placez le pointeur du pavé tactile sur l'onglet pour
afficher le nom de la page correspondante.
Nom du classeur : affiche le nom du classeur actif.
Cliquez ici pour accéder au menu Classeurs. Un astérisque
affiché à côté du nom d'un classeur indique que des
modifications ont été apportées à celui-ci depuis son
dernier enregistrement.
Verrouillage examen : indique le mode Verrouillage
examen est activé sur l'unité.
Ä
Å
Æ
10 Premiers contacts avec l'unité TI-Nspire™ CX
État de connexion : indique si l'unité recherche un
point d'accès (clignotant), a trouvé un point d'accès
(allumée en continu), ne communique pas, est connectée
et prête à ouvrir une session (flèche clignotante) ou
connectée avec une session ouverte et chargée (flèche
pleine). Cliquez ici pour afficher les réglages et l'état.
g,/,ou état Ê
Réglages et état : affiche le niveau de charge de la
batterie. Cliquez ici pour modifier les réglages.
Icône Fonction
Ç
Fermer le classeur : cliquez ici pour fermer le classeur
actif. Si les informations n'ont pas été précédemment
enregistrées, procédez à leur enregistrement lorsque
vous y êtes invité, ou ignorez le message.
Utilisation des astuces
Les astuces se présentent sous la forme de conseils brefs accessibles dans
toute l'interface du logiciel sur l'unité. Plusieurs méthodes simples
existent pour accéder aux astuces :
• Appuyez sur
• Certaines boîtes de dialogue contiennent une icône qui représente un
point d'interrogation. Cliquez sur cette icône pour ouvrir les astuces
associées à la tâche courante.
f Pour parcourir les astuces, utilisez le pavé tactile ou les touches
fléchées :
– Pour avancer d'une page, appuyez sur
– Pour reculer d'une page, appuyez sur
– Pour accéder à la fin du fichier des astuces, appuyez sur
– Pour revenir au début du fichier, appuyez sur
/ μ.
/ 3.
/ 9.
/ 1.
/ 7.
Premiers contacts avec l'unité TI-Nspire™ CX 11
12 Premiers contacts avec l'unité TI-Nspire™ CX
Utilisation de l'application Brouillon
L'application Brouillon de l'unité TI-Nspire™ vous permet d'effectuer
rapidement les opérations suivantes :
• Évaluer des expressions mathématiques.
• Créez la représentation graphique de fonctions.
Ouverture et fermeture de l’application Brouillon
f Dans l’écran d’accueil, appuyez sur » pour ouvrir l’application
Brouillon.
La première fois que vous ouvrez l’application Brouillon, une page
vide s’ouvre avec l’application Calculs active.
f Appuyez sur
Graphiques.
» pour passer de la page Calculs à la page
Utilisation de l'application Brouillon 13
f Appuyez sur b pour afficher le menu Calculs ou le menu
Graphiques de Brouillon. Ces menus sont des sous-ensembles des
menus TI-Nspire™ des applications Calculs et
Graphiques & géométrie. Pour obtenir les listes complètes de ces
menus, reportez-vous à la documentation relative à ces applications.
f Appuyez sur
d pour fermer l’application Brouillon.
Calcul avec l'application Brouillon
Dans la page Brouillon Calculer, il vous suffit de saisir une expression
mathématique sur la ligne de saisie et d'appuyer sur · pour évaluer
l'expression. Les expressions sont affichées en notation mathématique
standard.
Chaque expression évaluée et le résultat associé sont ajoutés à
l'historique de l'application Brouillon, qui est affiché au-dessus de la
ligne de saisie.
Saisie d'expressions mathématiques simples
Remarque : pour saisir un nombre négatif, appuyez sur v, puis entrez
le nombre.
Par exemple, vous voulez calculer
1. Sélectionnez la ligne de saisie dans l'espace de travail.
2. Entrez 2 l 8 pour commencer la saisie de l'expression.
14 Utilisation de l'application Brouillon
3. Appuyez sur ¢ pour ramener le curseur sur la ligne de base, puis
complétez l'expression en tapant :
r 43 p 12
4. Appuyez sur · pour calculer l'expression.
L'expression est affichée en notation mathématique standard, son
résultat étant affiché à droite de la page.
Remarque : Vous pouvez forcer l'approximation décimale d'un
/
résultat en appuyant sur
· au lieu de ·.
L'utilisation de
fournir un résultat approché.
Remarque : Le formatage des résultats peut être aussi ajusté dans
Réglages. Voir Travailler avec les documents sur l’unité TI-Nspire™ pour
des informations supplémentaires sur les Réglages.
/
· force le logiciel à
Insertion d’éléments du Catalogue
Vous pouvez utiliser le Catalogue pour insérer des fonctions et des
commandes, des unités, des symboles et des modèles d’expression dans la
ligne de saisie.
1. Appuyez sur k pour ouvrir le Catalogue. Par défaut, le premier
onglet s’affiche. Il énumère toutes les commandes et fonctions par
ordre alphabétique.
Utilisation de l'application Brouillon 15
Catalogue
pour une
unité non
CAS
Catalogue
pour une
unité CAS
2. Si la fonction que vous souhaitez insérer figure dans la liste,
sélectionnez-la et appuyez sur · pour l’insérer.
3. Si la fonction n’est pas visible :
a) Appuyez sur une touche alphabétique pour placer le curseur sur
les entrées qui commencent par cette lettre.
b) Appuyez sur
¤ ou £ autant de fois que nécessaire pour mettre en
surbrillance l'élément à insérer.
c) Cliquez sur un onglet numéroté pour lister les fonctions classées
par catégorie : fonctions mathématiques, symboles, modèles
mathématiques, objets de bibliothèque et valeur pour les unités
de mesure standard (CAS).
d) Appuyez sur · pour insérer l’élément dans la ligne de saisie.
16 Utilisation de l'application Brouillon
Utilisation d'un modèle d'expression
Les modèles facilitent la saisie de matrices, de fonctions définies par
morceaux, de systèmes d'équations, d'intégrales, de dérivées, de produits
et d'autres expressions mathématiques.
Par exemple, supposons que vous vouliez calculer
1. Appuyez sur
2. Sélectionnez pour insérer le modèle de somme algébrique.
Le modèle s'affiche sur la ligne de saisie, les petits carrés représentant
les éléments que vous pouvez saisir. Un curseur apparaît en regard de
l'un des éléments pour indiquer que vous pouvez saisir la valeur de
cet élément.
3. Utilisez les touches fléchées pour passer d'un élément à l'autre et
saisissez la valeur ou l'expression de l'élément affiché.
4. Appuyez sur
t pour ouvrir le Jeu de modèles.
· pour calculer l'expression.
Insertion d'expressions à l'aide de l'assistant
Vous pouvez utiliser l'assistant pour simplifier la saisie de certaines
expressions. L'assistant affiche des fenêtres comportant des champs pour
faciliter la saisie des arguments de l'expression.
Utilisation de l'application Brouillon 17
Par exemple, pour appliquer un modèle de régression linéaire de type
y=mx+b aux deux listes suivantes :
{1,2,3,4,5}
{5,8,11,14,17}
1. Appuyez sur
k1 pour ouvrir le Catalogue et afficher la liste
alphabétique des fonctions.
2. Cliquez dans la liste et appuyez sur
L pour afficher les entrées qui
commencent par “L.”
3. Appuyez sur
surbrillance
¤ autant de fois que nécessaire pour mettre en
LinRegMx.
4. Si l'option Assistants activés n'est pas cochée : Appuyez sur ee
pour mettre en surbrillance l'option
Assistants activés, appuyez sur
· pour modifier le réglage, puis appuyez sur ee pour de
nouveau mettre en surbrillance
LinRegMx.
LinRegMx
function in a
non-CAS
handheld
18 Utilisation de l'application Brouillon
LinRegMx
function in a
CAS
handheld
5. Appuyez sur ·.
La fenêtre de l'assistant apparaît, avec des champs vous permettant
d'entrer chacun des arguments.
6. Tapez
{1,2,3,4,5} dans le champ X Liste.
7. Appuyez sur e pour placer le curseur dans le champ Y Liste.
8. Tapez
{5,8,11,14,17} dans le champ Y Liste.
9. Si vous souhaitez stocker l'équation de régression dans une variable
spécifique, appuyez sur
(Save RegEqn To)
10. Sélectionnez
OK pour fermer l'assistant et insérer l'expression dans la
e et remplacez Enregistrer RegEqn dans
par le nom de la variable.
ligne de saisie.
L'expression est insérée avec la formulation pour copier l'équation de
régression et afficher la variable stat.results, qui contient les résultats.
LinRegMx {1,2,3,4,5},{5,8,11,14,17},1: CopyVar stat.RegEqn,f1:
stat.results
L'application Brouillon affiche ensuite les variables stat.results.
Utilisation de l'application Brouillon 19
Remarque : vous pouvez copier la valeur du résultat de stat.results et
l'insérer dans la ligne de saisie.
Affichage de l’historique
Chaque expression évaluée et le résultat associé sont ajoutés à
l’historique de l’application Brouillon, au-dessus de la ligne de saisie.
f Appuyez sur
£ ou ¤ pour faire défiler le contenu de l’historique.
À
À Entrée courante/nombre total d’entrées
Copie d'un élément de l'historique dans la ligne de saisie
Vous pouvez copier rapidement une expression, une sous-expression ou
un résultat de l'historique dans la ligne de saisie.
1. Appuyez sur
l'élément à copier.
20 Utilisation de l'application Brouillon
£ ou ¤ pour parcourir l'historique et sélectionner
2. Vous avez également la possibilité de sélectionner une partie de
l'expression ou du résultat en utilisant la touche
touches fléchées.
Maj combinée aux
3. Appuyez sur
saisie.
· pour copier la sélection et l'insérer dans la ligne de
Effacer l’historique
Lorsque vous effacez l’historique, toutes les variables et fonctions
définies conservent leur valeur courante. Si vous effacez l’historique
accidentellement, utilisez la fonction Annuler.
f Dans le menu
(Appuyez sur
Toutes les expressions et résultats sont effacés de l’historique.
Actions, sélectionnez Effacer historique.
b 1 5).
Modification des expressions de l'application Brouillon
Bien qu'il ne soit pas possible de modifier une expression
Brouillon Calculer dans l'historique, vous pouvez la copier entièrement
ou partiellement de l'historique et l'insérer dans la ligne de saisie. De
cette façon, vous pouvez modifier une expression dans la ligne de saisie.
Insertion d'éléments dans la ligne de saisie
1. Appuyez sur e, ¡, ¢, £, or ¤ pour placer le curseur dans
l'expression. Le curseur se place à la position autorisée la plus proche,
dans la direction de la flèche sur laquelle vous appuyez.
2. Saisissez les éléments ou insérez-les à partir du Catalogue.
Sélection d'une partie d'une expression
Vous pouvez supprimer, couper ou copier une partie spécifique d'une
expression.
1. Appuyez sur
départ.
2. Maintenez enfoncée la touche
effectuer la sélection.
– Pour supprimer la sélection, appuyez sur
¡, ¢, £ ou ¤ pour déplacer le curseur sur l'élément de
g et appuyez sur ¡, ¢, £ ou ¤ pour
..
Utilisation de l'application Brouillon 21
– Pour couper la sélection dans le Presse-papiers, appuyez sur
/X.
– Pour copier la sélection dans le Presse-papiers, appuyez sur
/C.
Création d'une représentation graphique avec l'application Brouillon
À partir de la page Brouillon Graphique, cliquez sur le bouton
Développer ligne de saisie pour afficher la ligne de saisie et saisissez
une expression à représenter graphiquement. La ligne de saisie affiche le
format à utiliser pour saisir une fonction. Par défaut, le type de graphe
Fonction étant utilisé, le format f1(x)= s'affiche.
1. Choisissez
sélectionnez un type de représentation graphique.
Par exemple :
• Pour représenter graphiquement un nuage de points, appuyez sur
Type de représentation graphique dans le menu et
b34. Cliquez sur var pour choisir la variable à représenter
sous la forme x et y pour sn.
• Pour obtenir la représentation graphique d'une fonction, appuyez
sur b31.
La ligne de saisie change et indique le format de l'expression pour le
type de représentation graphique spécifié. Vous pouvez spécifier
plusieurs fonctions pour chaque type de représentation graphique.
2. Saisissez une expression et tous les paramètres requis pour le type de
représentation graphique choisi.
3. Appuyez sur
fonction ou appuyez sur
nécessaire, vous pouvez appuyer sur
dans le menu
Lorsque vous créez la représentation graphique d'une expression, la
ligne de saisie disparaît de façon à afficher la représentation sans
aucune gêne visuelle. Si vous sélectionnez ou tracez une fonction,
celle-ci s'affiche sur la ligne de saisie. Vous pouvez modifier une
fonction en changeant son expression ou en saisissant sa
représentation graphique et en la déformant.
· pour obtenir la représentation graphique d'une
¤ pour ajouter une nouvelle fonction. Si
b4 pour choisir un outil
Fenêtre/Zoom et régler la zone d'affichage.
22 Utilisation de l'application Brouillon
Si vous représentez graphiquement plusieurs fonctions dans un même
repère, un label contenant l'expression de chaque fonction s'affiche.
Vous pouvez définir et représenter graphiquement 99 fonctions au
maximum de chaque type.
4. Utilisez la touche
graphique de la fonction en lui appliquant l'outil Trace, en
recherchant des points spécifiques ou en affectant une variable de
l'expression à un curseur.
b pour étudier et analyser la représentation
Affichage de la table de fonctions
f Pour afficher la table de valeurs de la fonction courante, appuyez sur
b25.
f Pour masquer la table de valeurs de la fonction, cliquez sur la
représentation graphique, puis appuyez sur b25.
Modification de l'apparence des axes
Lorsque vous travaillez sur des représentations graphiques, un repère
cartésien s'affiche par défaut. Vous pouvez modifier l'aspect des axes en
procédant comme suit :
1. Appuyez sur b4 et choisissez l'outil Zoom à utiliser.
2. Sélectionnez les axes et appuyez sur
Attributs.
a) Appuyez sur 9 ou : pour accéder à l'attribut à modifier. Par
exemple, choisissez l'attribut du style d'extrémité.
b) Appuyez sur 7 ou8 pour choisir le style à appliquer.
c) Changez les attributs des axes en fonction de vos besoins, puis
appuyez sur d pour quitter l'outil Attributs.
/ b3 pour activer l'outil
Utilisation de l'application Brouillon 23
3. Ajustez manuellement l'échelle des axes et l'espacement des marques
de graduation.
a) Cliquez en pointant sur une graduation sans relâcher le bouton de
la souris, puis déplacez-la sur l'axe. L'espacement et le nombre de
marques de graduation augmentent (ou diminuent) sur les deux
axes.
b) Pour ajuster l'échelle et l'espacement des marques de graduation
sur un seul axe, maintenez enfoncée la touche g, puis faites
glisser une marque de graduation sur cet axe.
4. Modifiez les extrémités des axes en cliquant dessus, puis en saisissant
de nouvelles valeurs.
5. Ajustez l'emplacement des axes. Pour déplacer des axes existants sans
les redimensionner ni les remettre à l'échelle, cliquez dans une zone
vide et faites-la glisser jusqu'à ce que les axes se trouvent à
l'emplacement désiré.
6. Modifiez l'échelle des axes en appuyant sur
Saisissez les valeurs de votre choix à la place des valeurs courantes de
x-min, x-max, y-min et y-max, puis cliquez sur
7. Appuyez sur b21 pour masquer ou afficher les axes.
• Si les axes sont affichés sur la page, la sélection de cet outil permet
de les masquer.
• Si les axes sont cachés sur la page, la sélection de cet outil permet
de les afficher de nouveau.
b41.
OK.
Trace d'une représentation graphique de fonction
L'outil Trace graphique effectue le suivi point par point de la
représentation graphique d'une fonction, d'une équation paramétrique
ou polaire, d'un nuage de points ou d'une suite. Pour activer l'outil
Tra ce :
1. Appuyez sur b51 pour naviguer entre les points de la
représentation graphique de la fonction dans le mode Trace.
24 Utilisation de l'application Brouillon
Loading...
