Teplocom ST-888 User Manual

СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ

TEPLOCOM ST- 888

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ФИАШ.436218.059 РЭ

Стабилизатор сетевого напряжения TEPLOCOM ST-888 (далее по тексту -

стабилизатор) предназначен для стабилизации напряжения сети в целях повышения качества

энергоснабжения. Стабилизатор разработан для систем отопления и может быть установлен на
объектах различного назначения: коттеджах, квартирах, офисах, промышленных предприятиях,
учреждениях и т. д.

Стабилизатор может использоваться круглосуточно для стабилизированного
электропитания электрических приборов и устройств с
превышающей 600ВА.

Условия эксплуатации:

 напряжение сети 220 В с пределами изменения от 145 до 260 В
 частота сети 501 Гц
 температура окружающей среды от +5 до +40С
 относительная влажность воздуха до 95% при температуре + 25С
 отсутствие в воздухе агрессивных веществ (паров кислот, щелочей и пр.)

токопроводящей пыли

общей потребляемой мощностью, не

и

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Стабилизатор не вносит искажений в форму питающего напряжения, и обеспечивают

следующие технические параметры:

Наименование параметра Значение параметра

НАЗНАЧЕНИЕ

Номинальная мощность нагрузки, ВА

Максимальная мощность (кратковременно, 15 мин в течение 1
часа), ВА

Входное (сетевое) напряжение, В 145 - 260

Выходное напряжение, В:

при входном напряжении 165 – 260В
при входном напряжении 145-165B

Пределы изменения нагрузки, % 0 - 100

Выходное напряжение, при котором срабатывает защитное
отключение нагрузки и гаснет индикатор «ВЫХОД», В,

Входное напряжение, при котором индикатор «СЕТЬ» начинает
мигать, В,

Время переключения, мс, не более 20

Габаритные размеры ШхВхГ, мм, не более 169х210х101

600

888

200 – 240

более 170

менее 1703
более 2423

менее 1655
более 2605

Мощность, потребляемая от сети, Вт не более 3

Масса, кг, не более НЕТТО (БРУТТО) 2,4(2,5)

Изделие не содержит драгоценных металлов и камней

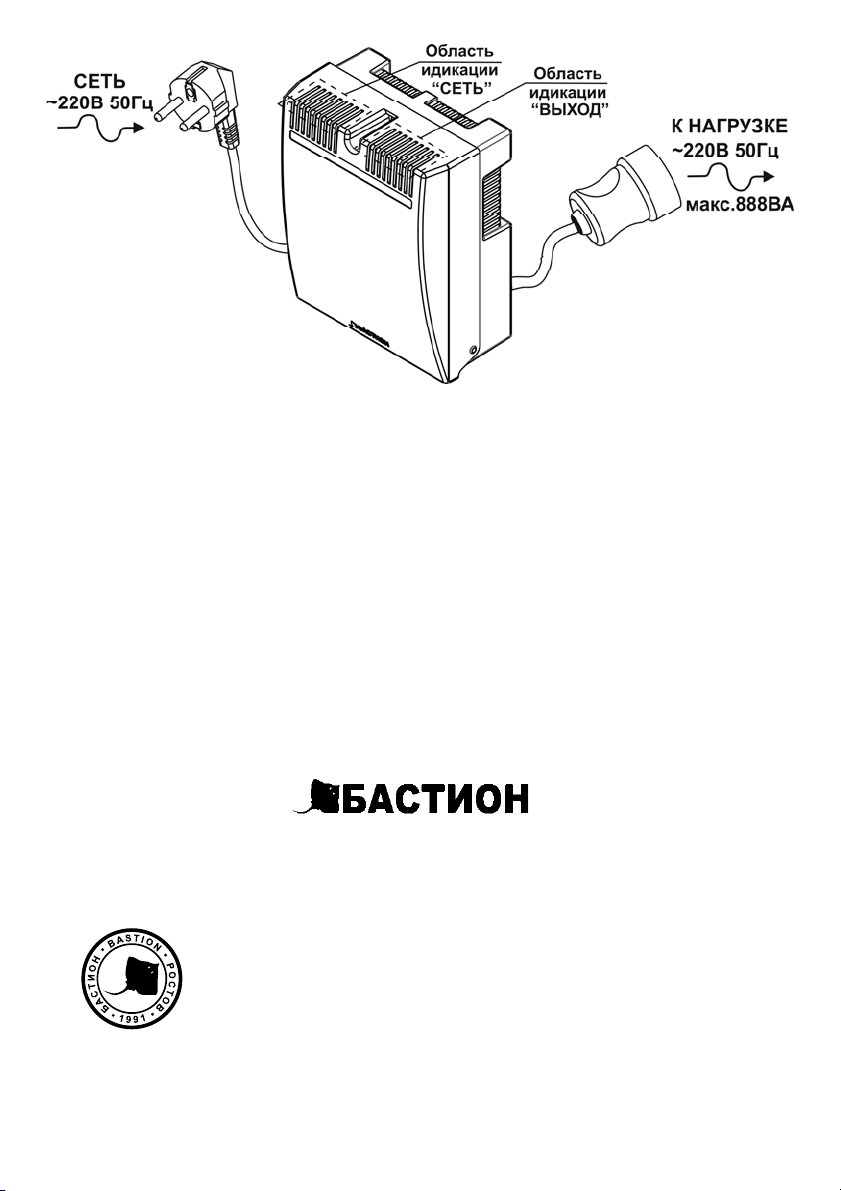

Конструктивно стабилизатор выполнен в пластиковом корпусе настенного исполнения (см.

Рисунок 1).

В стабилизаторе в верхней части предусмотрена индикация «СЕТЬ» и «ВЫХОД».
Для подключения стабилизатора к сети необходимо вставить сетевую вилку стабилизатора,

расположенную на входном кабеле в розетку с сетевым напряжением.

Для подключения к стабилизатору нагрузки предусмотрена розетка на выходном
При включении стабилизатора в сеть включается индикатор «СЕТЬ» и через 3 секунды

начинается режим стабилизации выходного напряжения.

В диапазоне входных напряжений от 1655В до 2605В, индикатор «СЕТЬ» горит непрерывно,
если же входное напряжение меньше 1655В или больше 2605В, индикатор «СЕТЬ» начинает
мигать.

В диапазоне выходных напряжений стабилизатора от
горит непрерывно, если же выходное напряжение стабилизатора меньше 1703В или больше
2423, срабатывает схема защитного отключения нагрузки и стабилизатор отключает нагрузку, при
этом индикатор «ВЫХОД» гаснет.

После защитного отключения нагрузки при возвращении входного напряжения в рабочий
диапазон от 145В до 260В стабилизатор
индикатор «ВЫХОД».

 Стабилизатор 1 шт.
 Руководство по эксплуатации 1 шт.

Следует помнить, что в рабочем состоянии к источнику подводятся опасные для жизни

напряжения от электросети 220 В.

!

Запрещается закрывать вентиляционные отверстия стабилизатора.

Стабилизатор устанавливается на стенах или других конструкциях помещения в удобном для

монтажа месте.

Не устанавливайте стабилизатор вблизи (не ближе одного метра) от любых нагревательных

приборов, избегайте попадания воды внутрь изделия.

Если транспортировка стабилизатора производилась при отрицательных температурах, его

необходимо выдержать при комнатной температуре в течение 4 – х часов перед подключением

После выполнения крепежных гнезд , корпус стабилизатора крепится к стене или другим

несущим конструкциям шурупами в вертикальном положении.

Подключить нагрузку к выходной розетке стабилизатора. Не подключайте устройства с общей

потребляемой мощностью, превышающую выходную мощность.

Подключить стабилизатор к сети.
Через 3 секунды начинается

В случае обнаружения неисправностей, ремонт возможен только на предприятии изготовителе.

СОДЕРЖАНИЕ ДРАГОЦЕННЫХ МЕТАЛЛОВ И КАМНЕЙ

УСТРОЙСТВО И РАБОТА

КОМПЛЕКТ ПОСТАВКИ

МЕРЫ БЕЗОПАСНОСТИ

МОНТАЖ И ОБСЛУЖИВАНИЕ ПРОИЗВОДИТЬ ПРИ ПОЛНОМ ОТКЛЮЧЕНИИ

СТАБИЛИЗАТОРА ОТ ЭЛЕКТРОСЕТИ 220В.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

режим стабилизации выходного напряжения.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

2 ФИАШ.436218.059 РЭ-1 Формат А5

кабеле.

1703В до 2423В, индикатор «ВЫХОД»

автоматически подключает нагрузку и включается

ВНИМАНИЕ!
