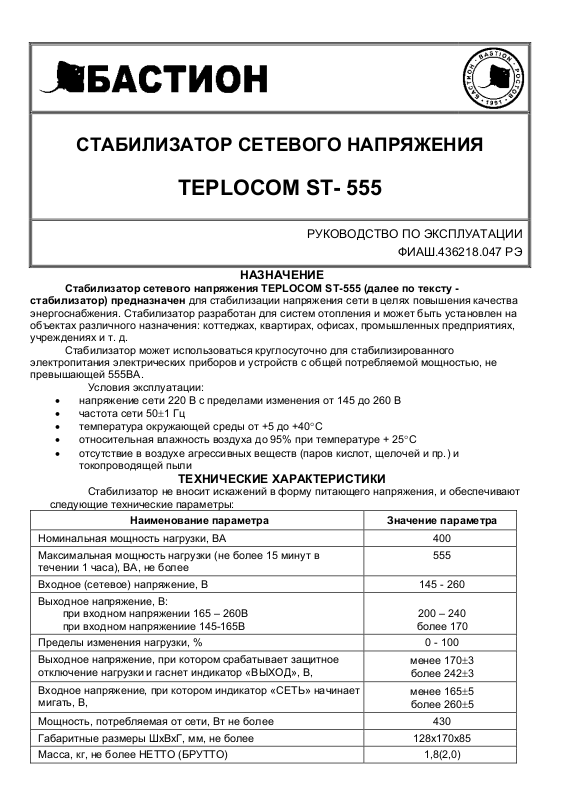

СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ

TEPLOCOM ST- 555

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ФИАШ.436218.047 РЭ

Стабилизатор сетевого напряжения TEPLOCOM ST-555 (далее по тексту -

стабилизатор) предназначен для стабилизации напряжения сети в целях повышения качества

энергоснабжения. Стабилизатор разработан для систем отопления и может быть установлен на
объектах различного назначения: коттеджах, квартирах, офисах, промышленных предприятиях,
учреждениях и т. д.

Стабилизатор может использоваться круглосуточно для стабилизированного
электропитания электрических приборов и устройств с
превышающей 555ВА.

Условия эксплуатации:

 напряжение сети 220 В с пределами изменения от 145 до 260 В
 частота сети 501 Гц
 температура окружающей среды от +5 до +40С
 относительная влажность воздуха до 95% при температуре + 25С
 отсутствие в воздухе агрессивных веществ (паров кислот, щелочей и пр.)

токопроводящей пыли

общей потребляемой мощностью, не

и

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Стабилизатор не вносит искажений в форму питающего напряжения, и обеспечивают

следующие технические параметры:

Наименование параметра Значение параметра

Номинальная мощность нагрузки, ВА 400

НАЗНАЧЕНИЕ

Максимальная мощность нагрузки (не более 15 минут в
течении 1 часа), ВА, не более

Входное (сетевое) напряжение, В 145 - 260

Выходное напряжение, В:

при входном напряжении 165 – 260В
при входном напряжениие 145-165B

Пределы изменения нагрузки, % 0 - 100

Выходное напряжение, при котором срабатывает защитное
отключение нагрузки и гаснет индикатор «ВЫХОД», В,

Входное напряжение, при котором индикатор «СЕТЬ» начинает
мигать, В,

Мощность, потребляемая от сети, Вт не более 430

Габаритные размеры ШхВхГ, мм, не более 128х170х85

Масса, кг, не более НЕТТО (БРУТТО) 1,8(2,0)

555

200 – 240

более 170

менее 1703
более 2423

менее 1655
более 2605

Изделие не содержит драгоценных металлов и камней

Конструктивно стабилизатор выполнен в пластиковом корпусе настенного исполнения (см.

Рисунок 1).

Для неподвижной фиксации корпуса предусмотрен съемный прижим расположенный сзади в

нижней части корпуса.

В стабилизаторе в верхней части предусмотрена индикация «СЕТЬ» и «ВЫХОД».
Для подключения стабилизатора к сети необходимо вставить сетевую вилку стабилизатора,

расположенную на входном кабеле в

Для подключения к стабилизатору нагрузки предусмотрена розетка на выходном кабеле.
При включении стабилизатора в сеть включается индикатор «СЕТЬ» и через 3 секунды

начинается режим стабилизации выходного напряжения.

В диапазоне входных напряжений от 1655В до 2605В, индикатор «СЕТЬ» горит непрерывно,
если же входное напряжение меньше 1655В или больше 2605В, индикатор «СЕТЬ» начинает
мигать.

В диапазоне выходных напряжений стабилизатора от
горит непрерывно, если же выходное напряжение стабилизатора меньше 1703В или больше
2423, срабатывает схема защитного отключения нагрузки и стабилизатор отключает нагрузку, при
этом индикатор «ВЫХОД» гаснет.

После защитного отключения нагрузки при возвращении входного напряжения в рабочий
диапазон от 145В до 260В стабилизатор
индикатор «ВЫХОД».

 Стабилизатор 1 шт.
 Руководство по эксплуатации 1 шт.

Следует помнить, что в рабочем состоянии к источнику подводятся опасные для жизни

напряжения от электросети 220 В.

!

Запрещается закрывать вентиляционные отверстия стабилизатора.

Стабилизатор устанавливается на стенах или других конструкциях помещения в удобном для

монтажа месте.

Не устанавливайте стабилизатор вблизи (не ближе одного метра) от любых нагревательных

приборов, избегайте попадания воды внутрь изделия.

Если транспортировка стабилизатора производилась при отрицательных температурах, его

необходимо выдержать при комнатной температуре в течение 4 – х часов перед подключением

После выполнения крепежных гнезд, переустановите прижим на корпусе (см. Рисунок 1), корпус
стабилизатора крепится к стене или другим несущим конструкциям шурупами в вертикальном
положении.

Подключить нагрузку к выходной розетке стабилизатора. Не подключайте устройства с общей
потребляемой мощностью, превышающую выходную мощность.

Подключить

Через 3 секунды начинается режим стабилизации выходного напряжения.

2 ФИАШ.436218.047 РЭ Формат А5

СОДЕРЖАНИЕ ДРАГОЦЕННЫХ МЕТАЛЛОВ И КАМНЕЙ

УСТРОЙСТВО И РАБОТА

розетку с сетевым напряжением.

1703В до 2423В, индикатор «ВЫХОД»

автоматически подключает нагрузку и включается

КОМПЛЕКТ ПОСТАВКИ

МЕРЫ БЕЗОПАСНОСТИ

МОНТАЖ И ОБСЛУЖИВАНИЕ ПРОИЗВОДИТЬ ПРИ ПОЛНОМ ОТКЛЮЧЕНИИ

СТАБИЛИЗАТОРА ОТ ЭЛЕКТРОСЕТИ 220В.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

стабилизатор к сети.

ВНИМАНИЕ!

В случае обнаружения неисправностей, ремонт возможен только на предприятии изготовителе.

Срок гарантии устанавливается 5 лет со дня продажи стабилизатора. Если дата продажи не
указана, срок гарантии исчисляется с момента (даты) выпуска стабилизатора.

Срок службы стабилизатора 10 лет с момента (даты) ввода в эксплуатацию или даты продажи
стабилизатора.
с момента (даты) выпуска стабилизатора.

Предприятие-изготовитель гарантирует соответствие стабилизатора заявленным параметрам
при соблюдении потребителем условий эксплуатации.

Гарантия не распространяется на стабилизаторы, имеющие внешние повреждения корпуса и
следы вмешательства в конструкцию стабилизатора.

Гарантийное обслуживание производится предприятием-изготовителем.

Потребитель имеет право предъявить рекламацию об обнаружении несоответствия
стабилизатора техническим параметрам, приведенным в настоящем руководстве по эксплуатации,
при соблюдении им условий эксплуатации стабилизатора.

Рекламация составляется потребителем в письменном виде и направляется в адрес
изготовителя.

В рекламации должны быть указаны: дата выпуска стабилизатора (нанесены на стабилизатор),
вид (характер) неисправности, дата

ФИАШ.436218.047 РЭ Формат А5 3

Если дата продажи или ввода в эксплуатацию не указаны, срок службы исчисляется

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

СВЕДЕНИЯ

и место установки стабилизатора, адрес потребителя.

О РЕКЛАМАЦИЯХ

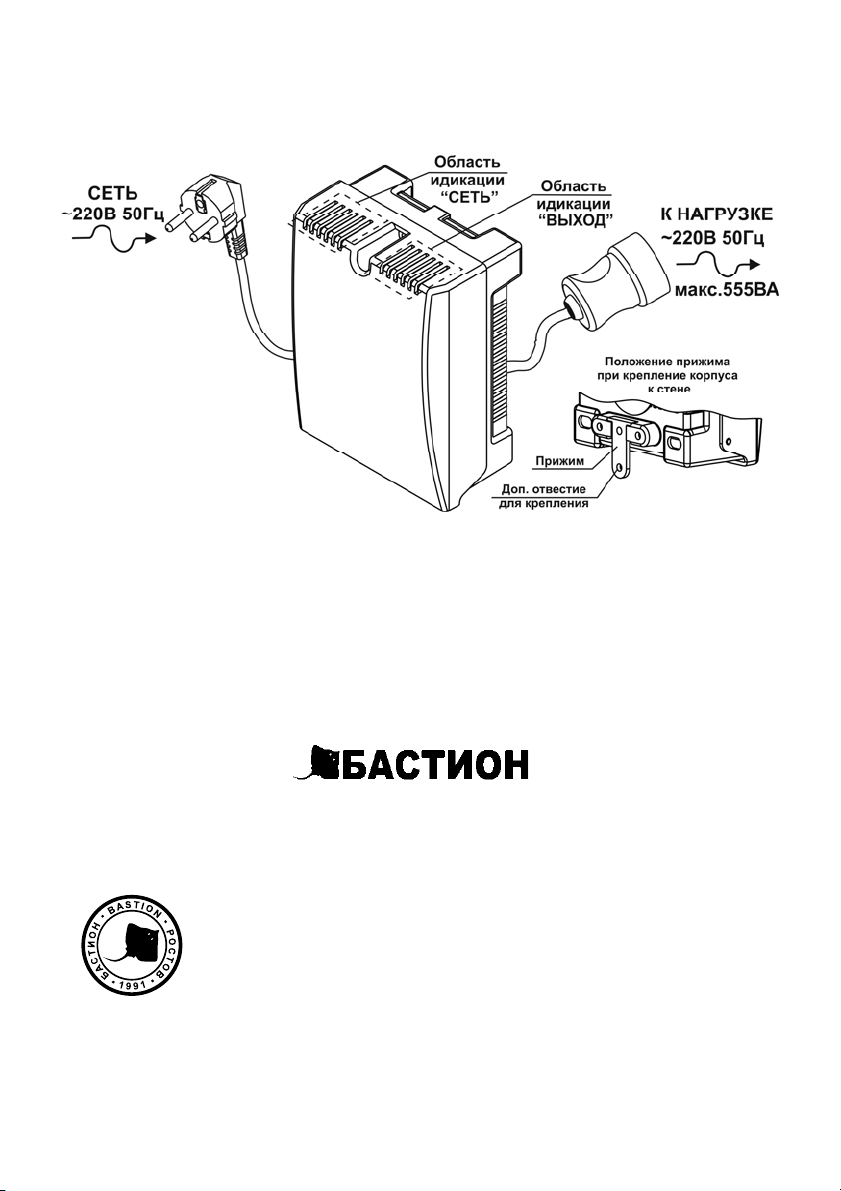

Рисунок 1

Внешний вид стабилизатора

изготовитель

а/я 7532, Ростов-на-Дону, 344018
