Bedienungsanleitung
TELESTAR TD 1010 S
Inhalt
2 Abbildungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3 Bitte zuerst lesen . . . . . . . . . . . . . . . . . . . . . . . . 6
Wichtige Hinweise zur Bedienung . . . . . . . . . . . . 6
Achtung! Wichtige Sicherheitshinweise . . . . . . . . 7
Betriebspausen . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Entsorgungshinweis . . . . . . . . . . . . . . . . . . . . . . . 8
4 Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.1 Netzanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.2 Außeneinheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
4.2.1 Einzelbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.3 Anschluss an ein Fernsehgerät . . . . . . . . . . . . . . . 10
5. Erstinstallation . . . . . . . . . . . . . . . . . . . . . . . . 10
6. Benutzereinstellungen . . . . . . . . . . . . . . . . . . 11

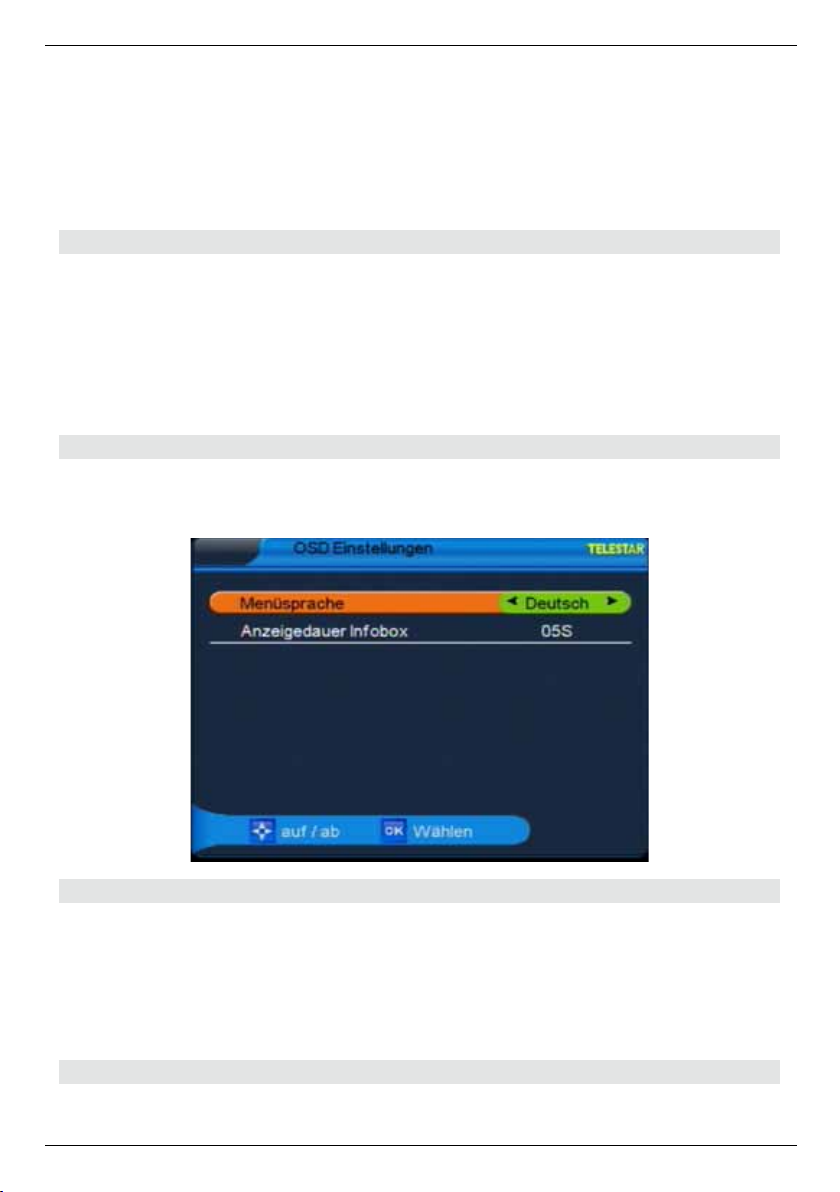

6.1. OSD Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . 11
6.1.1. Menüsprache . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
6.1.2. Anzeigedauer Infobox . . . . . . . . . . . . . . . . . . . . 11
6.2. A/V Ausgang einstellen. . . . . . . . . . . . . . . . . . . . . 12
6.2.1. TV Norm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
6.2.2. Video Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
6.2.3 Bildformat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
6.3. Uhrzeit einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . 13
6.3.1. GMT Zeitzone. . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6.3.2. Datum. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6.3.3. Aktuelle Zeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6.3.4. Sommerzeit . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
6.3.5. Datumsformat. . . . . . . . . . . . . . . . . . . . . . . . . . . 14

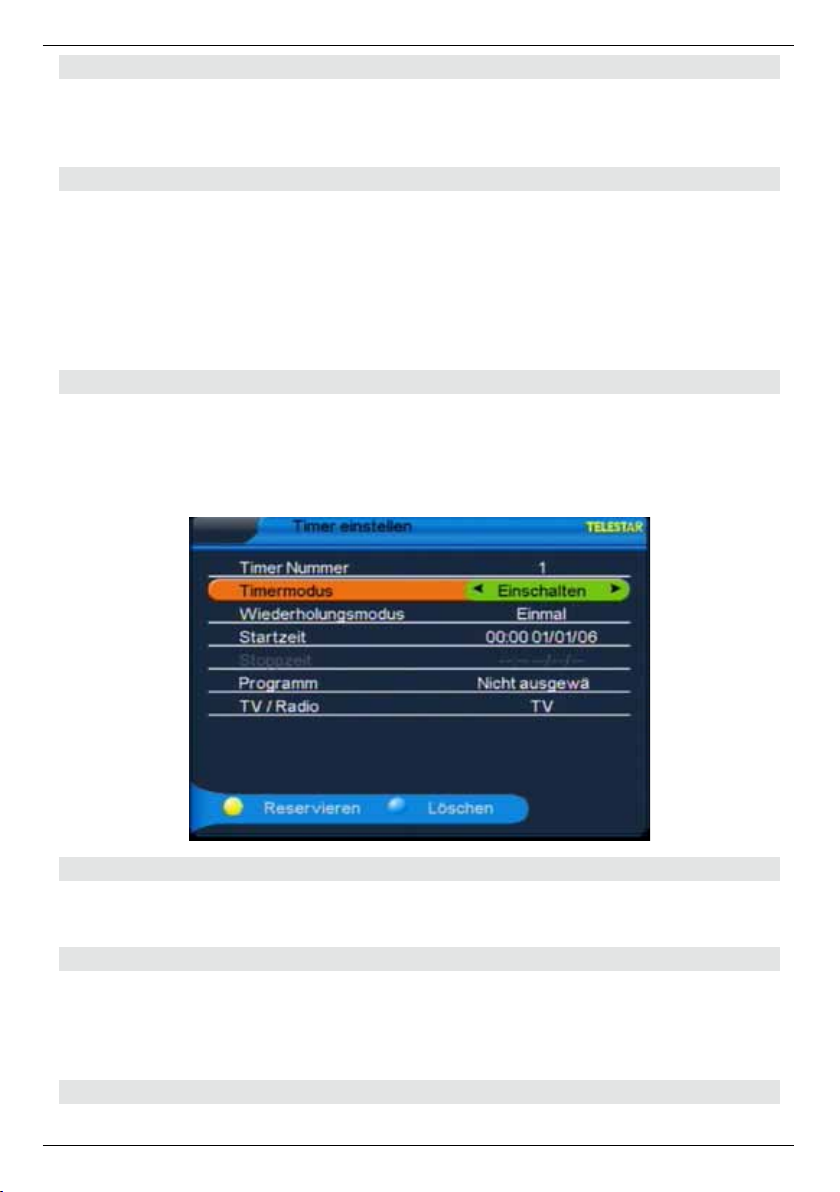

6.4. Timer einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
6.4.1. Timer Nummer . . . . . . . . . . . . . . . . . . . . . . . . . . 14
6.4.2. Timermodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
6.4.3. Wiederholungsmodus. . . . . . . . . . . . . . . . . . . . . 14
6.4.4. Startzeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
6.4.5. Stoppzeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
6.4.6. VCR Aufnahme . . . . . . . . . . . . . . . . . . . . . . . . . 15
6.4.7. Programm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
6.4.8. TV/Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
6.5. Kindersicherung . . . . . . . . . . . . . . . . . . . . . . . . . . 16
7. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
7.1. Antenneneinstellungen . . . . . . . . . . . . . . . . . . . . . 17
7.1.1. Automatische Programmsuche . . . . . . . . . . . . .18
7.1.2. Manuelle Programmsuche . . . . . . . . . . . . . . . . . 18
7.2. Satellitenliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
7.3. Transponder Liste . . . . . . . . . . . . . . . . . . . . . . . . . 19
7.3.1. Manuelle Transpondersuche . . . . . . . . . . . . . . . 20
7.4. Motor Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . 20
2
7.4.1. Ost- und Westgrenze einstellen. . . . . . . . . . . . . 20
7.5. USALS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
7.6. Software Update via Satellit / OTA . . . . . . . . . . . . 22
8. Programme bearbeiten . . . . . . . . . . . . . . . . . . 22
8.1. Programme umbenennen . . . . . . . . . . . . . . . . . . . 23
8.2. Kanal löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
8.3. Kanal verschieben. . . . . . . . . . . . . . . . . . . . . . . . . 23
8.4. Kanal überspringen . . . . . . . . . . . . . . . . . . . . . . . .24
8.5. Programme sperren . . . . . . . . . . . . . . . . . . . . . . . 24
8.6. Favoritenliste erstellen . . . . . . . . . . . . . . . . . . . . . 25
9. Systemeinstellungen . . . . . . . . . . . . . . . . . . . . 25
9.1. Systeminformation. . . . . . . . . . . . . . . . . . . . . . . . . 26
9.2. Werkseinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . 26
9.3. Standby Settings . . . . . . . . . . . . . . . . . . . . . . . . . .27
10. Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
10.1. Ein- und Ausschalten . . . . . . . . . . . . . . . . . . . . . 28
10.2. Programmwahl . . . . . . . . . . . . . . . . . . . . . . . . . .28
10.2.1. Mit Hilfe der Programm auf/ab-Tasten. . . . . . . 28
10.2.2. Mit Hilfe der Zehnertastatur . . . . . . . . . . . . . . . 28
10.2.3. Mit Hilfe der Programmliste/Kanalliste . . . . . . . 29
10.2.4. Mit Hilfe der Favoritenliste . . . . . . . . . . . . . . . . 29
10.2.5. Aufrufen gesperrter Programme . . . . . . . . . . .30
10.2.6. Infobox . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
10.3. Lautstärkeregelung . . . . . . . . . . . . . . . . . . . . . . . 30
10.4. Auswahl einer anderen Sprache. . . . . . . . . . . . . 31
10.5. Dolby Digital . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
10.6. TV/Radioumschaltung . . . . . . . . . . . . . . . . . . . . . 31
10.7. Multi Picture. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
10.8. Rückkehr zum zuletzt eingestellten Programm. . 32
10.9. Weitere Programminformationen . . . . . . . . . . . . 32
10.10. Videotext . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
10.11. Untertitel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
10.12. EPI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
10.12.1. EPI Tagesvorschau . . . . . . . . . . . . . . . . . . . . 34
10.12.2. EPI Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
11. Funktionstasten. . . . . . . . . . . . . . . . . . . . . . . 35
11.1. Rot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
11.2. Grün. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
11.3. Gelb. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
11.4. Blau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
12. Technische Daten . . . . . . . . . . . . . . . . . . . . . 37
13. Fehlersuchhilfe . . . . . . . . . . . . . . . . . . . . . . . 38
Für den täglichen Gebrauch . . . . . . . . . . . . . . . . 39
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten. Stand 03/11
Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.
3
Sehr geehrter Kunde,
vielen Dank, dass Sie Sich für dieses hochwertige Produkt entschieden haben.
Sollte ihr DVB Receiver nicht richtig funktionieren, muss nicht gleich ein Defekt vorliegen.
Bitte schicken Sie das Gerät nicht gleich ein, rufen Sie uns an!
Technische Hotline
für Deutschland: 0 18 05 - 50 34 08 ( 0,14 €/Min. aus dem dt. Festnetz, max. 0,42 €/Min. aus dem Mobilfunk)
für Österreich: 0043 (0) 820 - 55 05 67 (0,14 €/min -(nur Österreich))
Gerne können Sie auch eine E-mail an service@telestar.de oder ein Fax an
0 18 05 -50 34 09 senden.
Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an
unser Servicecenter unter folgender Adresse ein:
Für Deutschland: TELESTAR Servicecenter, Vulkanhöhe/An der B 410,
D 54552-Dreis-Brück
Für Österreich: GERINGER Gesellschaft m.b.H., Gregerstr. 3, A-2401 Fischamend
2 Abbildungen
Fernbedienung
Ein/Aus (Standby)
Timer Funktion
Programm Guide
aufrufen
Programmwahl/
Dateneingabe
Multipicture
Programm auf
Lautstärke erhöhen/verringern
Programm ab
Menü aufrufen
Informationen
zum Programm
anzeigen
Funktionstasten
Sleeptimer
Ton aus (Mute)
Sprachwahl
Untertitel
zurück zum letzten Programm
Favoritenliste aufrufen
Seite auf/ab in
Programmliste
Umschalten TV/Sat
Auswahl
bestätigen
Menü verlassen/
zurück
Videotext
4
Ein/Standby
Programm auf/ab Signal/Power
Display
LNB-Eingang
LNB-Ausgang
SCART-Buchse
VCR
SCART-Buchse
TV
Digitalausgang
Netzkabel
elektrischer
(SPDIF)
5
3 Bitte zuerst lesen
> Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie
zunächst die Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten:
1 Receiver, 1 Fernbedienung, 1 Bedienungsanleitung, 1 Garantiekarte, 2 Batterien
(1,5V Microzelle AAA), 2 Standfüße für die senkrechte Installation.
> Legen Sie die beiliegenden Batterien unter Berücksichtigung der eingeprägten
Polarität in das Batteriefach der Fernbedienung ein.
> Bevor Sie den Receiver anschließen, lesen Sie bitte zunächst die
Sicherheitshinweise in Kapitel 3.
> Die Kapitel 4, 5 und 7 beschreiben den Anschluss und die Anpassung des
Receivers an die Außeneinheit (Spiegel, LNB, ...), an das Fernsehgerät . Diese
Einstellungen sind einmalig und müssen nur ergänzt werden, wenn sich etwas
an Ihrer Außeneinheit ändert oder zusätzliche Geräte angeschlossen werden.
> Die Kapitel 6 und 10 beschreiben alle Funktionen, die für den täglichen
Gebrauch wichtig sind, wie z.B. Programmwahl oder Lautstärkeeinstellung.
> In Kapitel 8 finden Sie Informationen darüber, wie Sie neue Programme einstel-
len oder die Programmreihenfolge ändern.
> Die technischen Daten finden Sie in Kapitel 12.
> Hilfestellung beim Suchen und Beheben von Fehlern finden Sie in Kapitel 13.
Wichtige Hinweise zur Bedienung
Durch die Verwendung eines sogenannten „On Screen Display“ (Bildschirmeinblendungen) wird die Bedienung des Receivers vereinfacht und die
Anzahl der Fernbedienungstasten verringert. Alle Funktionen werden auf
dem Bildschirm angezeigt und können mit wenigen Tasten gesteuert werden.
Zusammengehörende Funktionen sind als „MENÜ“ zusammengefaßt. Die angewählte Funktion wird farblich hervorgehoben. In der unteren Zeile sind durch
Farbbalken die “Funktionstasten” rot, gelb, grün und blau dargestellt. Diese
Farbbalken stellen in den einzelnen Menüs unterschiedliche Funktionen dar, die
durch Drücken der entsprechend gefärbten Taste (“Multifunktionstaste”) auf der
Fernbedienung ausgelöst werden. Die “Funktionstasten” sind nur aktiv, wenn eine
Kurzbezeichnung in dem entsprechenden Feld angegeben ist. (Näheres zu den
Funktionstasten finden Sie in Kapitel 11)
Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser
Bedienungsanleitung fett gedruckt.
Der Programmplatz des jeweils angewählten Programms wird außerdem im
Display angezeigt.
6
Achtung! Wichtige Sicherheitshinweise
VORSICHT: UM DIE GEFAHR EINES ELEKTROSCHOCKS
ZU VERMEIDEN, SOLLTEN SIE NIEMALS DAS GEHÄUSE
ÖFFNEN. ES BEFINDEN SICH IM GERÄT KEINE TEILE
DIE VOM ANWENDER REPARIERT WERDEN KÖNNEN,
BEI BEDARF WENDEN SIE SICH AN QUALIFIZIERTE
SERVICEFACHKRÄFTE.
SICHERHEITSVORKEHRUNGEN:
Dieser Receiver wurde nach Vorgaben internationaler
Sicherheitsstandards hergestellt. Zu ihrem eigenen Schutz sollten
Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie ihr
neues Gerät in Betrieb nehmen.
Der Hersteller übernimmt keine Haftung für Schäden, die durch
unsachgemäße Handhabung und durch Nichteinhaltung der
Sicherheitsvorkehrungen entstanden sind.
1. Wenn Sie den Receiver aufstellen, sorgen Sie dafür, dass an
allen Seiten ein freier Raum von etwa 5 cm zur Verfügung steht,
damit die Luft ungehindert zirkulieren kann und das Gerät sich
nicht überhitzt.
2. Stellen Sie das Gerät nicht in einem eingeengten Bereich auf,
wie zum Beispiel in einem Bücherregal oder Ähnlichem. Achten
Sie darauf, dass die Luftzirkulation nicht beeinträchtigt wird, vor
Allem sollten Sie niemals die Lüftungsschlitze mit Zeitungen,
Tischtüchern, Gardinen, usw. abdecken.
3. Stellen Sie keine brennenden Gegenstände, z.B. eine brennende
Kerze, auf das Gerät.
4. Der Receiver darf niemals Flüssigkeiten oder Spritzwasser
ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten
Gegenstände wie Vasen auf den Receiver.
5. Ziehen Sie nicht den Netzstecker des Gerätes um dieses abzuschalten.
6. Das Stromkabel muss korrekt angeschlossen werden. Berühren
Sie niemals mit feuchten oder nassen Händen das Stromkabel
oder den Stecker.
7. Der Receiver sollte bei Temperaturen von 5ºC bis 40ºC betrieben
werden. Verwenden Sie das Gerät nur in einem gemäßigten
Klima, nicht unter tropischen Bedingungen.
8. Die Batterien der Fernbedienung sollten nicht extremer Hitze,
wie zum Beispiel direktem Sonnenlicht oder Feuer, ausgesetzt
werden.
Achten Sie bitte beim Entsorgen der Batterien auf entsprechende
Umweltschutzbestimmungen.
CE-Zeichen für europäische Märkte
Das CE-Zeichen auf diesem Gerät gibt Ihnen die Sicherheit, dass
das Gerät den Vorschriften der EU-Direktive 2004/108/EC sowie der
Direktive für Niedrigspannungsgeräte 2006/95/EC entspricht.
Betriebspausen
Das Gerät sollte während eines Gewitters oder bei längeren
Betriebspausen (z.B. Urlaub) vom Netz getrennt werden.
7
Entsorgungshinweis
Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren
Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen
System” zu.
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen
Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das
Recycling von elektrischen und elektronischen Geräten abgegeben werden.
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf
hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der
Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie
bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott nicht
in den Hausmüll gelangen, sondern sachgerecht entsorgt werden.
Entsorgung von gebrauchten Batterien und Akkus
Batterien oder Akkumulatoren enthalten möglicherweise Stoffe, welche der Umwelt und der
menschlichen Gesundheit schaden können. Außerdem enthalten sie wertvolle Rohstoffe, die
wieder verwertet werden können. Umwelt, Gesundheit und Materialrecycling werden durch
falsches Entsorgen gefährdet. Durch verantwortungsbewusstes Entsorgen von Batterien/
Akkus können Sie einen positiven Beitrag zum Schutz der Umwelt und der Gesundheit Ihrer
Mitmenschen leisten.
Das
Symbol auf der Batterie/dem Akku oder der Verpackung bedeutet, dass diese nicht
in den Hausmüll entsorgt werden dürfen. Sofern unter der durchgestrichenen Abfalltonne auf
Rädern zusätzlich ein chemisches Symbol abgebildet ist (Hg, Cd, Pb), bedeutet dies, dass die
Batterie/der Akku
mehr als 0,0005 Masseprozent Quecksilber (Hg)
mehr als 0,002 Masseprozent Cadmium (Cd)
oder mehr als 0,004 Masseprozent Blei (Pb) enthält.
In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für Batterien/Akkus sind Sie gesetzlich verpflichtet, Batterien/Akkus
einer vom normalen Siedlungsabfall getrennten Entsorgung zuzuführen.
Sofern Ihr Produkt oder ein Zubehörteil nicht mehr benötigte Batterien/Akkus enthält, entnehmen Sie diese bitte entsprechend dem Kapitel über den sicheren Batteriewechsel. Geben Sie
die Batterien/Akkus entweder an einer Annahmestelle für das Recycling von Batterien/Akkus
oder an der Verkaufsstelle ab.
Weitere Informationen über Rücknahme und Recycling dieses Produkts oder der Batterien/
Akkus erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem
Geschäft, in dem Sie das Produkt gekauft haben.
8
Anschluss des DVB-Receivers an eine Sat-Anlage
a. Durchschleiftuner zum Anschluss eines analogen Sat Receivers
b. Verbindung des LNBs mit dem LNB-Eingang (LNB IN) des
DVB-Receivers.
c. Digitale SPDIF Audio Verbindung mit einer Surround-Anlage
d. Scartverbindung des DVB-Receivers mit dem Fernsehgerät.
e. Scartverbindung des DVB-Receivers mit einem Videorekorder
f. Netzverbindung
VCR
e
b
f
SAT-Receiver
analog
a
d
c
9
4 Anschluss
Die im Folgenden erscheinenden Verweise a b c usw. beziehen sich auf die Zeichnung
auf Seite 9.
4.1 Netzanschluss
Der Digital-Receiver sollte erst dann an das Stromnetz angeschlossen werden, wenn
das Gerät komplett mit den zugehörigen Komponenten verkabelt ist. Dadurch werden
Zerstörungen des Digital-Receivers oder anderer Komponenten ausgeschlossen.
a Nachdem Sie alle Verbindungen hergestellt haben, verbinden Sie den Receiver
durch das Netzkabel mit einer Steckdose 230 V/50-60 Hz.
4.2 Außeneinheit
4.2.1 Einzelbetrieb
b Verbinden Sie den LNB-Eingang des Digital-Receivers durch ein geeignetes
Koaxialkabel mit dem LNB Ihrer Außeneinheit. Beachten Sie auch Punkt 6
„Einstellungen“.
4.3 Anschluss an ein Fernsehgerät
d Verbinden Sie Receiver (SCART-Buchse TV) und Fernsehgerät (SCART-
Buchse) durch ein SCART-Kabel. Sollte Ihr Fernsehgerät entsprechend ausgerüstet sein, wird dieses beim Einschalten des Digital-Receivers automatisch auf
AV und somit auf Sat-Betrieb umgeschaltet.
5. Erstinstallation
Verbinden Sie den Satellitenreceiver über Scart mit dem Fernseher, stecken Sie das
Antennenkabel in die dafür vorgesehene Buchse am Receiver (LNB in) und stecken Sie
den Netzstecker in die Steckdose.
Schalten Sie den Receiver durch Drücken der roten Power Taste auf der Fernbedienung
ein.
Drücken Sie die Taste MENÜ.
Nun Befinden Sie sich im Hauptmenü.
10
Hier können Sie mit Hilfe der VOL+/VOL- Tasten folgende Punkte anwählen:
- 6. Benutzereinstellungen
- 7. Installation
- 8. Programme bearbeiten
- 9. Systemeinstellungen
Wählen Sie mit Hilfe der VOL+/VOL- Tasten den Menüpunkt „Benutzereinstellungen“
6. Benutzereinstellungen
Der Menüpunkt Benutzereinstellungen gliedert sich „in folgende Unterpunkte:
- 6.1. OSD Einstellungen
- 6.2. A/V Ausgang einstellen
- 6.3. Uhrzeit einstellen
- 6.4. Timer einstellen
- 6.5. Kindersicherung
6.1. OSD Einstellungen
Wählen Sie mit den Tasten CH+/CH- den Punkt „OSD Einstellungen“, drücken Sie die
Taste OK. In den OSD Einstellungen können Sie die Menüsprache und die Anzeigedauer
der Infobox einstellen.
6.1.1. Menüsprache
Wählen Sie mit den Tasten CH+/CH- die Zeile „Menüsprache“ aus. Sie können zwischen
folgenden Sprachen wählen: Englisch, Französisch, Deutsch, Italienisch, Spanisch,
Niederländisch, Russisch, Türkisch und Arabisch. Wählen Sie die gewünschte Sprache
mit Hilfe der VOL+/VOL- Tasten.
Durch Drücken der OK Taste speichern Sie die Änderungen und gelangen zu den
Benutzereinstellungen zurück.
6.1.2. Anzeigedauer Infobox
Wählen Sie mit den Tasten CH+/CH- die Zeile „Anzeigedauer Infobox“ aus. Bestimmen
11
Sie die Dauer der Menüeinblendungen in diesem Menüpunkt: Die Einblendedauer kann in
Sekundenschritten zwischen 2 und 10 Sekunden gewählt werden (Standardeinstellung: 5
Sekunden). Wählen Sie die gewünschte Anzeigedauer mit Hilfe der VOL+/VOL- Tasten.
Durch Drücken der OK Taste speichern Sie die Änderungen und gelangen Sie zu den
Benutzereinstellungen.
6.2. A/V Ausgang einstellen
Wählen Sie mit den Tasten CH+/CH- den Punkt A/V Ausgang einstellen, drücken Sie
die Taste OK. In diesem Menü können Sie die TV Norm, den Videomodus und das
Bildformat einstellen.
6.2.1. TV Norm
Hier können Sie zwischen den Fernsehnormen PAL, PAL60, NTSC und automatischer
Normwahl wählen (Voreinstellung: Auto). Wählen Sie die gewünschte Fernsehnorm mit
Hilfe der VOL+/VOL- Tasten.
Durch Drücken der OK Taste speichern Sie die Änderungen und gelangen zurück zu den
Benutzereinstellungen.
6.2.2. Video Modus
Unter diesem Menüpunkt können Sie zwischen unterschiedlichen Farbmodi wählen.
Zur Auswahl stehen folgende Modi: RGB (Standardmodus) und CVBS. Wählen Sie den
gewünschten Farbmodus mit Hilfe der VOL+/VOL- Tasten.
Durch Drücken der OK Taste speichern Sie die Änderungen und gelangen zu den
Benutzereinstellungen zurück.
6.2.3 Bildformat
Hier wählen Sie das Bildformat aus. Sie können zwischen den Optionen 4:3LB (4:3
Letterbox, automatische Bildumschaltung, voreingestellter Standard), 4:3PS (4:3 Pan &
Scan) und 16:9. Wählen Sie das gewünschte Bildformat mit Hilfe der VOL+/VOL- Tasten.
Durch Drücken der OK Taste speichern Sie die Änderungen und gelangen zu den
Benutzereinstellungen.
12
6.3. Uhrzeit einstellen
Wählen Sie mit den Tasten CH+/CH- den Punkt „Uhrzeit einstellen“, drücken Sie die
Taste OK. In diesem Menüpunkt können Sie die Zeitzone, das Datum, die aktuelle Uhrzeit, Sommer- oder Winterzeit und das Format der Datumsanzeige einstellen.
Markieren Sie die gewünschte Menüzeile mit den Tasten CH+/CH- und gehen Sie wie
folgt vor:
(ACHTUNG: diese Einstellungen sollten korrekt vorgenommen werden, da sonst die
Timerfunktion nicht richtig funktioniert!)
6.3.1. GMT Zeitzone
Die Uhr Ihres Receivers wird über Satellit auf Greenwich Mean Time synchronisiert. In
dieser Zeile können Sie mit den VOL+/VOL- Tasten die Differenz zur GMT bestimmen.
(GMT-Einstellungen für Deutschland: GMT + 1)
6.3.2. Datum
Markieren Sie die Zeile Datum durch Drücken der CH+/CH- Tasten und drücken Sie
anschließend OK. Es öffnet sich ein Fenster, in welchem Sie das Datum einstellen können. Durch Drücken der CH+/CH- können Sie zwischen Tag, Monat und Jahr navigieren.
Über die Zehnertastatur Ihrer Fernbedienung können Sie in der jeweiligen Zeile den
richtigen Wert eintragen. Haben Sie die Datumsänderung vorgenommen, bestätigen Sie
die Eingabe durch Drücken der OK Taste. Sie gelangen zurück in das Menü „Uhrzeit einstellen“.
6.3.3. Aktuelle Zeit
In dieser Zeile können Sie die aktuelle Zeit eingeben. Markieren Sie durch Drücken der
CH+/CH- Tasten den Menüpunkt „Aktuelle Zeit“ und drücken Sie anschließend OK. Es
öffnet sich ein neues Fenster in welchem Sie mit der Zehnertastatur der Fernbedienung
die Uhrzeit über das Feld Stunde und das Feld Minute eingeben können. Nach der
Eingabe gelangen Sie durch Drücken der OK Taste zurück in das Menü „Uhrzeit einstellen“.
13
6.3.4. Sommerzeit
Markieren Sie die Zeile „Sommerzeit“ und aktivieren bzw. deaktivieren Sie die
Sommerzeit durch Drücken der VOL+/VOL- Tasten. Nach der Eingabe gelangen Sie
durch Drücken der OK Taste zurück in das Menü „Uhrzeit einstellen“.
6.3.5. Datumsformat
Ändern Sie in dieser Zeile das Format, in welchem das aktuelle Datum angezeigt werden
soll. Es stehen Ihnen drei unterschiedliche Formate der Datumsanzeige zur Verfügung,
zwischen denen durch Drücken der VOL+/VOL- Tasten gewählt werden kann.
Wenn Sie alle Änderungen gemäß Ihren Wünschen durchgeführt haben, markieren
Sie die Menüzeile „Speichern“ und kehren durch Drücken der OK Taste in das Menü
„Benutzereinstellungen“ zurück. Gleichzeitig werden die vorgenommenen Änderungen
gespeichert.
6.4. Timer einstellen
Ihr Satellitenreceiver verfügt über 8 Timer. Ist ein Timer aktiviert, schaltet sich der
Receiver zur eingestellten Uhrzeit automatisch auf das eingestellte Programm. Um die
Timereinstellungen aufzurufen, wählen Sie in den Benutzereinstellungen den Punkt
„Timer einstellen“ über die CH+/CH-Tasten. Bestätigen Sie die Wahl mit OK. Das Menü
teilt sich in sieben Unterpunkte.
6.4.1. Timer Nummer
Hier können Sie über die VOL+/VOL- Tasten Ihrer Fernbedienung zwischen acht unterschiedlichen Timern wählen.
6.4.2. Timermodus
In dieser Menüzeile aktivieren Sie die Timerfunktion Ihres Digitalreceivers. Sie gelangen zum Timermodus durch Drücken der CH+/CH- Taste. Durch Drücken der VOL+/
VOL- Tasten können Sie nun zwischen verschiedenen Timeroptionen wählen.
(Optionsmöglichkeiten: Einschalten, Ausschalten, VCR Aufnahme).
6.4.3. Wiederholungsmodus
In diesem Menüpunkt können Sie die Wiederholrate eines eingestellten Timers wählen.
14
Wählen Sie die Zeile „Wiederholungsmodus“ über die CH+/CH- Tasten Ihrer Fernbedienung. Durch Drücken der Tasten VOL+/VOL- bestimmen Sie, wie oft der eingestellte
Timer aktiviert wird. Folgende Optionen stehen zur Verfügung: Einmal, Jeden Tag, nur
werktags (Woche 1-5) oder nur am Wochenende (Woche 6-7). Treffen Sie Ihre Auswahl
durch Drücken der VOL+/VOL- Tasten, bestätigen Sie anschließend mit OK.
6.4.4. Startzeit
Haben Sie den Timermodus aktiviert, können Sie in dieser Zeile die gewünschte Startzeit
des Timers einstellen. Markieren Sie über die CH+/CH- Tasten die Zeile Programm und
Drücken Sie OK. Es öffnet sich ein Fenster, in welchem Sie das Programm auswählen
können, welches beim Einschalten des Timers gezeigt bzw. in der VCR Aufnahme aufgezeichnet werden soll. Markieren Sie mit Hilfe der CH+/CH- Tasten das gewünschte
Programm und drücken Sie OK. Wählen Sie anschließend durch Drücken der CH+/
CH- Tasten die Zeile Startzeit und drücken Sie OK. Es öffnet sich ein weiteres Menü, in
welchem Sie Zeile für Zeile die Uhrzeit (Stunde und Minute) und das Datum (Tag, Monat
und Jahr) des Timerereignisses eingeben können. Wählen Sie durch Drücken der CH+/
CH- Tasten die entsprechende Menüzeile aus und geben Sie über die Zehnertastatur
Ihrer Fernbedienung die entsprechenden Werte ein. Haben Sie alle Werte eingegeben,
bestätigen Sie die Eingabe durch Drücken der OK Taste.
6.4.5. Stoppzeit
Geben Sie in dieser Zeile die Endzeit des Timerereignisses ein. Die Eingabe funktioniert
genau wie bei der Eingabe der Startzeit (siehe 6.4.4.). Bitte beachten Sie, dass bei der
Stoppzeit ein späterer Zeitpunkt eingetragen sein muss als bei der Startzeit. Bestätigen
Sie die Eingabe der Stoppzeit durch Drücken der OK Taste.
6.4.6. VCR Aufnahme
Sie können den Receiver über einen Scartadapter mit einem Aufnahmegerät, beispielsweise einem Videorekorder verbinden. Möchten Sie eine Sendung aufzeichnen, aktivieren Sie im Timermodus die Option „VCR Aufnahme“ und nehmen Sie die gewünschten
Einstellungen der Start- bzw. Stoppzeit sowie des Programms wie unter 6.4.4., 6.4.5. und
6.4.7. beschrieben vor.
6.4.7. Programm
Wählen Sie in diesem Menüpunkt das Programm, welches bei Startzeit eines Timers
angezeigt werden soll. Wählen Sie die Zeile „Programm“ durch Drücken der CH+/CH-
Taste und drücken Sie die Taste OK. Es öffnet sich eine Kanalliste mit allen verfügbaren
Programmen. Durch Drücken der CH+/CH- Taste können Sie durch die Programmliste
navigieren. Durch Drücken der OK Taste wählen Sie das gewünschte Programm aus.
6.4.8. TV/Radio
Ihr Receiver kann sowohl digital über Satellit ausgestrahlte TV- als auch Radioprogramme
aufzeichnen (auf extern angeschlossene Aufzeichnungsgeräte). Möchten Sie ein
Radioprogramm aufzeichnen, müssen Sie, bevor Sie wie unter 6.4.7 beschrieben das
Programm einstellen können, folgende Einstellung vornehmen: Durch Drücken der
Navigationstasten CH+/CH- gelangen sie zum Menüpunkt TV/Radio. Hier können Sie
über die VOL+/VOL- Tasten in den Radiomodus umschalten.
Haben Sie die Timerprogrammierung abgeschlossen, speichern Sie den eingestellten
Timer durch Drücken der gelben Funktionstaste. Einen eingestellten Timer löschen Sie,
15
indem Sie das Timermenü aufrufen, den zu löschenden Timer über die VOL+/VOL-
Tasten auswählen und anschließend die blaue Funktionstaste Ihrer Fernbedienung
drücken. Über die Taste EXIT gelangen Sie zurück zum Menü Benutzereinstellungen.
6.5. Kindersicherung
Ihr Receiver ist mit einer Kindersicherung ausgestattet. Mit dieser Funktion können Sie
sowohl TV- und Radioprogramme sperren sowie die Menüeinstellungen durch eine PIN
schützen. Um die Kindersicherung aufzurufen, wählen Sie in den Benutzereinstellungen
den Punkt „Kindersicherung“ über die CH+/CH- Tasten. Bestätigen Sie die Wahl mit OK.
Nun müssen Sie ein vierstelliges Passwort eingeben (Siehe Abbildung 6-5-1, voreingestelltes Passwort: 0000). Haben Sie das Passwort korrekt eingegeben, gelangen sie in
das Kindersicherungsmenü. Das Menü gliedert sich in neun Unterpunkte, mit denen sich
die einzelnen Funktionen des Receivers unabhängig von einander sperren lassen.
Über die Navigationstasten CH+/CH- wählen Sie die entsprechende Funktion aus, die Sie
sperren möchten. Durch Drücken der VOL+/VOL- Tasten haben Sie die Wahl zwischen
Sperren „Nein“ oder Sperren „Ja“. Wollen Sie einen Menüpunkt sperren, wählen Sie den
entsprechenden Punkt über die CH+/CH- Tasten und navigieren in der ausgewählten
Zeile über die VOL+/VOL- Tasten auf „Ja“. Bestätigen Sie Ihre Wahl durch Drücken der
OK Taste. Der entsprechende Menüpunkt ist nun gesperrt und kann erst nach Eingabe
des Passwortes verändert werden.
Passwort ändern
Im Kindersicherungsmenü können Sie das voreingestellte Passwort ändern. Rufen Sie
das Kindersicherungsmenü auf und wählen Sie über die CH+/CH- Tasten die Menüzeile
„Passwort ändern“, bestätigen Sie die Auswahl mit OK. Es öffnet sich ein zweizeiliges
Menü. Geben Sie das gewünschte neue Passwort (4-stellig) über die Zehnertastatur
Ihrer Fernbedienung zweimal ein. (ACHTUNG: beide Eingaben müssen identisch sein).
Sobald Sie die Passwortänderung vorgenommen haben, erscheint ein Hinweis, dass
das Passwort geändert wurde. Durch Drücken der EXIT Taste gelangen Sie, nach dem
16
Bestätigen oder Verwerfen der in diesem Menüpunkt vorgenommenen Änderungen
zurück in die Benutzereinstellungen. Durch erneutes Drücken der EXIT Taste verlassen
Sie die Benutzereinstellungen.
7. Installation
Im Installationsmenü können Sie alle Einstellungen vornehmen, die für einen einwandfreien DVB-S Empfang notwendig sind.
Wählen Sie mit Hilfe der VOL+/VOL- Tasten den Menüpunkt „Installation“.
Der Menüpunkt Installation gliedert sich in folgende Unterpunkte:
- 7.1. Antenneneinstellungen
- 7.2. Satellitenliste
- 7.3. Transponder Liste
- 7.4. Motor Konfiguration
- 7.5. USALS Einstellung
- 7.6. OTA (Software Update via Satellit)
7.1. Antenneneinstellungen
Wählen Sie über die CH+/CH- Tasten die Option „Antenneneinstellungen“ und bestätigen Sie mit OK, die Antenneneinstellungen werden geöffnet. In diesem Menü lassen
sich die Empfangsoptionen der entsprechenden Satelliten ändern. Zudem können Sie
die Einstellungen auf den LNB Typ Ihrer Anlage manuell konfigurieren, Zwischen- und
Transponderfrequenzen sowie voreingestellte DiSEqC-Protokolle anpassen. Auch die
Aktivierung bzw. Deaktivierung der LNB-Spannung kann unter den Antenneneinstellungen
vorgenommen werden. Über die rote Funktionstaste können Sie eine Satellitensuche
starten. Die geänderten Werte können durch Drücken der gelben Taste gespeichert werden. Möchten Sie die Antenneneinstellungen verlassen, drücken Sie die EXIT Taste. Sie
gelangen zurück zum Installationsmenü.
Näheres zu diesen Einstellungen, bezogen auf Ihre Satellitenanlage, erfahren Sie durch
Ihren Fachhändler.
17
7.1.1. Automatische Programmsuche
Um die automatische Programmsuche zu starten, rufen Sie im Installationsmenü die
Antenneneinstellungen auf. Wählen Sie nun in der Zeile „Satellit“ den Satelliten, der nach
Programmen abgesucht werden soll.
> Drücken Sie nun die rote Funktionstaste „Suchen“.
> Stellen Sie in der Suchoption ein, nach welchen Programmen gesucht werden
soll (emfohlene Einstellung „Alle“).
> Drücken Sie die Taste OK, die automatische Programmsuche wird gestartet. In
einem Balken am unteren Bildrand können Sie verfolgen, wie weit die
Suche fortgeschritten ist.
> Nach der automatischen Programmsuche bestätigen Sie durch Drücken der
Taste OK, die neue Programmliste wird gespeichert.
> Durch Drücken der Taste EXIT, kehren Sie in das Installationsmenü zurück.
7.1.2. Manuelle Programmsuche
Sie haben auch die Möglichkeit, eine manuelle Programmsuche durchzuführen. Rufen
Sie hierzu im Installationsmenü die Transponder Liste auf.
> Markieren Sie die Zeile „TP hinzufügen“, bestätigen sie mit OK, die Trans-
ponderliste wird geöffnet.
> Drücken Sie die gelbe Funktionstaste.
18
> Geben Sie mit der Zehnertastatur der Fernbedienung die Frequenz, die Symbol
rate und Polarisation ein, markieren Sie die Zeile „Speichern“ und bestätigen
Sie mit OK. Durch Drücken der EXIT Taste kehren Sie zur Transponderliste
zurück.
Der neu eingestellte
Markieren Sie nun den Transponder mit Hilfe der CH+/CH- Tasten und drücken Sie die
rote Funktionstaste „Suchen“.
> Stellen Sie in den Suchoptionen ein, nach welchen
Transponder absuchen möchten (empfohlene Einstellung: „Alle“).
Nachdem der Suchvorgang abgeschlossen wude, werden Ihnen die gefundenen
Programme angezeigt.
> Wollen Sie die gefundenen Programme speichern, bestätigen Sie die Auffor-
derung „Wollen Sie speichern?“ durch Drücken der OK Taste.
Die neuen Programme werden am Ende der Programmliste gespeichert. Durch Drücken
der EXIT Taste kehren Sie zum Installationsmenü zurück.
Transponder liegt nun am Ende der Transponderliste.
Programmen Sie den
7.2. Satellitenliste
Unter diesem Punkt können Sie die Liste der empfangbaren Satelliten einsehen und bearbeiten. Dies ist insbesondere relevant, falls Sie eine Außenanlage mit Motorsteuerung
betreiben oder aber eine Satellitenanlage besitzen, die zum Empfang mehrerer Satelliten
mittels einer Multifeedhalterung ausgestattet ist. In der Satellitenliste kann sowohl gezielt
als auch „blind“ nach Satellitensignalen gesucht werden. Die Navigation wird über die
CH+/CH- Tasten sowie die OK Taste vorgenommen. Zum Suchen bzw. Abspeichern werden die Funktionstasten eingesetzt. Durch Drücken der Taste EXIT gelangen Sie zurück
in das Installationsmenü.
7.3. Transponder Liste
Dieser Menüpunkt ermöglicht Ihnen, automatisch und manuell einen oder mehrere
Satellitentransponder nach empfangbaren TV- oder Radioprogrammen abzusuchen,
die gefundenen Programme zu verwalten, sowie ältere Transpondereinstellungen zu
ändern. Die CH+/CH- Tasten sowie die OK Taste Ihrer Fernbedienung dienen der
Navigation, Änderungen werden über die farbigen Funktionstasten vorgenommen. Zum
19
Verlassen der Transponderliste verwenden Sie die EXIT Taste, Sie gelangen zurück zum
Installationsmenü.
7.3.1. Manuelle Transpondersuche
> Wählen Sie im Installationsmenü den Menüpunkt „Transponder Liste“ und
drücken Sie OK.
> Wählen Sie mit CH+/CH- die Zeile „TP Setup“ und drücken Sie OK.
> Öffnen Sie durch Drücken der gelben Funktionstaste das Parameterfenster
und geben Sie über die Zehnertastatur die Frequenz, die Symbolrate sowie
die Polarisation ein. Wählen Sie abschließend die Zeile „Speichern“ und bestä tigen Sie die Eingabe mit OK.
> Wählen Sie nun den neu eingegebenen Transponder aus der Liste aus und
drücken Sie die rote Funktionstaste um die Suche zu starten.
Die neu gefundenen Sender werden am Ende der Programmliste gespeichert.
7.4. Motor Konfiguration
Verwenden Sie diesen Menüpunkt um, bei Verwendung, das automatische
Steuerungssystem für einen drehbaren Antennenmotor zu konfigurieren. Der Receiver
ist für die Verwendung mit einer nicht drehbaren Außenanlage voreingestellt. Um
die Motoreinstellungen zu bearbeiten, wechseln Sie im Menüpunkt „Motor DiSEqC“
durch Drücken der VOL+/VOL- Tasten auf DiSEqC 1.2. Es öffnet sich ein zusätzliches
Fenster, in welchem Grundeinstellungen für den Antennenmotor vorgenommen werden
können. (ACHTUNG: um Schäden an der Außenanlage zu vermeiden, dürfen Sie die
Außenanlage nicht über gewisse Grenzen bewegen (näheres hierzu entnehmen Sie bitte
der Installationsanleitung der Außenanlage).
7.4.1. Ost- und Westgrenze einstellen
Haben Sie in der Motorkonfiguration die Einstellungen für eine drehbare Antenne aktiviert, können Sie im Menü über die Option „Limit einstellen“ die jeweiligen Drehgrenzen
einstellen.
ACHTUNG: diese Einstellungen müssen vorgenommen werden, um mögliche
Schäden an der Außeneinheit zu vermeiden!
20
Navigieren Sie über die CH+/CH- Tasten zur Option „Limit einstellen“.
Nun geben Sie über die VOL+/VOL- Tasten an, welche Grenze des Drehbereichs
eingestellt werden soll. Bestätigen Sie die Wahl mit OK. Es öffnet sich ein Fenster in
welchem mit Hilfe der Zehnertastatur der Fernbedienung die maximale Drehung des
Parabolspiegels nach Ost bzw. West eingestellt werden kann. Bestätigen Sie die Eingabe
mit OK.
Haben Sie in diesem Menüpunkt Änderungen vorgenommen, werden Sie beim Verlassen
des Menüs gefragt, ob Sie die Änderungen übernehmen möchten. Drücken Sie zum
Verlassen des Menüs die EXIT Taste. Möchten Sie die vorgenommenen Änderungen
speichern, drücken Sie die OK Taste. Sie gelangen zurück zum Installationsmenü.
Möchten Sie die Änderungen verwerfen, wählen Sie im Speicherfenster mit Hilfe der
VOL+/VOL- Tasten die Option „Nein“ und drücken Sie OK. Sie gelangen zurück zum
Installationsmenü.
7.5. USALS
Verwenden Sie diesen Receiver mit einer Außenanlage, welche über ein USALS
(Universal Satellite Automatic Location System) System verfügt, müssen Sie unter diesem Punkt entsprechende Einstellungen vornehmen.
21
Hier können Sie einerseits die USALS Unterstützung des Receivers aktivieren (werkseitige Voreinstellung: USALS Aus). Damit das USALS fehlerfrei arbeitet, müssen Sie die
Koordinaten (Längen- und Breitengrad) Ihres Standortes eingeben, damit das System
alle Motorpositionen für die empfangbaren Satelliten kalkulieren kann (nähere Information
hierzu entnehmen Sie bitte der Bedienungsanleitung Ihrer Außenanlage). Geben Sie
mit Hilfe der Zehnertastatur der Fernbedienung den Längengrad und Breitengrad Ihres
Standortes ein und bestätigen Sie die Eingabe mit OK. Nun können Sie in der Motor
Konfiguration verfolgen, in welchem Winkel und in welcher Richtung der Motor den
Parabolspiegel dreht um den gewünschten Satelliten einzustellen.
7.6. Software Update via Satellit / OTA
Ihr Receiver verfügt über eine Updatefunktion der Betriebssoftware. Das Software
Update kann via Satellit („OTA“, Over The Air) heruntergeladen und anschließend auf
Ihrem Receiver installiert werden. Wählen Sie im Installationsmenü mit Hilfe der CH+/
CH- Tasten die Option „OTA“ und drücken Sie OK. Es öffnet sich ein Menü in welchem
Satellit, Frequenz, Symbolrate und Polarisation des Update Kanals eingestellt werden
können (!!ACHTUNG: diese Einstellungen sind werkseitig bereits vorgenommen
und sollten nicht verändert werden!!).
Wählen Sie im OTA Menü mit Hilfe der CH+/CH- Tasten den Menüpunkt „Update“ und
drücken Sie OK. Die eingestellte Frequenz wird nun nach einem Software Update abgesucht. Sollte ein neues Update zur Verfügung stehen, empfängt der Receiver die neue
Betriebssoftware automatisch.
8. Programme bearbeiten
Dieser Menüpunkt ermöglicht es Ihnen bequem die empfangbaren TV- und Radioprogramme zu bearbeiten. Wählen Sie im Hauptmenü durch Drücken der VOL+/VOL- Tasten
den Punkt „Programme bearbeiten“. Hier stehen folgende Optionen zur Verfügung:
- 8.1. Programme umbenennen
- 8.2. Kanal löschen
- 8.3. Kanal bewegen
- 8.4. Kanal überspringen
- 8.5. Kanal sperren
- 8.6. Favoritenliste erstellen
22
8.1. Programme umbenennen
Wählen Sie die Option „Programme umbenennen“ mit Hilfe der CH+/CH- Tasten Ihrer
Fernbedienung und drücken Sie OK. Navigieren Sie nun mit den CH+/CH- durch die
Programmliste. Zum Umbenennen markieren Sie das gewünschte Programm und
drücken Sie die rote Funktionstaste. Es öffnet sich ein Fenster, in welchem Sie den
neuen Kanalnamen mit Hilfe der Navigationstasten (CH+/CH-, VOL+/VOL-) und der OK
Taste der Fernbedienung eingeben können.
Haben Sie die Namensänderung vorgenommen, markieren Sie mit dem Cursor das Feld
OK und drücken Sie die OK Taste der Fernbedienung, die Namensänderung wird übernommen. Zum Verlassen des Menüs drücken Sie die EXIT Taste. Sie gelangen zurück
zum Menü „Programme bearbeiten“.
8.2. Kanal löschen
Möchten Sie einen Kanal aus der Programmliste entfernen, wählen Sie die Option
„Kanal löschen“ mit Hilfe der CH+/CH- Tasten Ihrer Fernbedienung und drücken Sie
OK. Navigieren Sie nun mit den CH+/CH- durch die Programmliste. Um ein Programm
zu löschen markieren Sie den entsprechenden Kanal und drücken Sie die rote
Funktionstaste. Es können auch mehrere Kanäle markiert werden. Drücken Sie anschließend die gelbe Funktionstaste. Es erscheint folgende Abfrage:
Um das ausgewählte Programm zu löschen, drücken Sie OK. Der Kanal ist nun gelöscht
und kann nicht mehr eingeschaltet werden (!!ACHTUNG: sobald Sie einen Kanal
gelöscht haben, ist dieser erst wieder zu empfangen, wenn im Installationsmenü
eine entsprechende Kanalsuche durchgeführt wurde!!). Um das Menü „Kanal
löschen“ zu verlassen. Drücken Sie die EXIT Taste, Sie gelangen zurück zu Menüpunkt 8.
8.3. Kanal verschieben
Mit dieser Option können Sie die Position der Kanäle innerhalb der Programmliste verändern.
Wählen Sie die Option „Bewegen“ mit Hilfe der CH+/CH- Tasten Ihrer Fernbedienung
und drücken Sie OK. Navigieren Sie nun mit den CH+/CH- durch die Programmliste.
Markieren Sie den Kanal, dessen Listenposition Sie verändern wollen mit der roten
Funktionstaste (Wählen), drücken Sie anschließend die gelbe Funktionstaste (Kanal
23
bewegen).
Nun können Sie mit der Zehnertastatur der Fernbedienung die neue Position des
gewählten Kanals eingeben. Bestätigen Sie die Eingabe mit OK. Der gewählte Kanal wird
nun an die neue Position verschoben.
!!ACHTUNG: Durch das Verschieben eines Kanals wird die Position aller anderen
Kanäle um einen Platz verändert!!
Wenn Sie die Position zweier Kanäle tauschen wollen, markieren Sie die beiden gewünschten Kanäle mit der roten Funktionstaste. Anschließend drücken Sie die blaue
Funktionstaste. Die zwei Programme werden getauscht.
Möchten Sie diesen Menüpunkt verlassen, gelangen Sie durch Drücken der EXIT Taste
zum Menü „Programme bearbeiten“.
8.4. Kanal überspringen
In diesem Menüpunkt können Sie wählen, ob ein Kanal beim Schalten durch die
Programme – sowohl im TV- als auch im Radiomodus übersprungen werden soll. Hier
wird ein Kanal nicht gelöscht, sondern nur temporär aus der Programmliste entfernt.
Wählen Sie die Option „Sortieren“ mit Hilfe der CH+/CH- Tasten Ihrer Fernbedienung
und drücken Sie OK. Navigieren Sie nun mit den CH+/CH- durch die Programmliste.
Markieren Sie den Kanal, der übersprungen werden soll mit der roten Funktionstaste und
drücken sie anschließend die gelbe Funktionstaste zur Bestätigung Ihrer Auswahl. Wenn
Sie nun im TV- oder Fernsehmodus mit den CH+/CH- Tasten durch die Programmliste
navigieren, wird der markierte Kanal übersprungen. Dies lässt sich – im Gegensatz zum
Löschen eines Programms – sehr einfach rückgängig machen, indem man den Kanal
wieder in die Programmliste einreiht (gleiche Vorgehensweise wie beschrieben). Möchten
Sie diesen Menüpunkt verlassen, gelangen Sie durch Drücken der EXIT Taste zu Menü
„Programme bearbeiten“.
8.5. Programme sperren
Durch diese Option ist es möglich, für einzelne Programme der Programmliste eine
Passwortabfrage einzustellen. Wählen Sie die Option „Kanal sperren“ mit Hilfe der CH+/
CH- Tasten Ihrer Fernbedienung und drücken Sie OK. Navigieren Sie nun mit den CH+/
CH- durch die Programmliste. Markieren Sie den Kanal, der gesperrt werden soll, mit
der roten Funktionstaste und drücken sie anschließend die gelbe Funktionstaste zur
24
Bestätigung Ihrer Auswahl. Hinter dem markierten Kanal erscheint ein Schlosssymbol.
Dieser Kanal ist nun im TV- bzw. Radiobetrieb gesperrt und kann nur eingeschaltet werden, wenn das vierstellige Passwort eingegeben wird. Möchten Sie diesen Menüpunkt
verlassen, gelangen Sie durch Drücken der EXIT Taste zum Menü „Programme bearbeiten“.
!!ACHTUNG: diese Option ist nur wirksam, wenn unter 6.5. Kindersicherung die
Option „Programme sperren“ aktiviert wurde. Näheres hierzu entnehmen Sie bitte
Abschnitt 6.5. dieser Bedienungsanleitung!!
8.6. Favoritenliste erstellen
Ihr Satellitenreceiver verfügt über acht unterschiedliche und individuell verwaltbare
Favoritenlisten für TV- und Radioprogramme, welche in diesem Menüpunkt verwaltet werden können. Wählen Sie die Option „FAV erstellen“ im TV- oder Radiomodus mit Hilfe der
CH+/CH- Tasten Ihrer Fernbedienung und drücken Sie OK.
Nun können Sie die einzelnen Favoritenlisten umbenennen und die Programme
zuordnen. Über die VOL+/VOL- Tasten wählen sie die zu verwaltende Favoritenliste
aus. Wenn Sie diese umbenennen möchten (z.B. von FAV1 in SPORT), drücken
Sie die grüne Funktionstaste. Es öffnet sich ein Fenster, in welchem Sie den neuen
Kanalnamen mit Hilfe der Navigationstasten (CH+/CH-, VOL+/VOL-) und der OK
Taste der Fernbedienung eingeben können. Haben Sie die Namensänderung vorgenommen, markieren Sie mit dem Cursor das Feld OK und drücken Sie die OK Taste
der Fernbedienung, die Namensänderung wurde übernommen. Möchten Sie dieser
Favoritenliste nun Programme hinzufügen, markieren Sie das entsprechende Programm
durch Drücken der CH+/CH- Taste und drücken Sie die rote Funktionstaste. Nachdem
Sie die entsprechenden Programme markiert haben, speichern Sie die Favoritenliste
durch Drücken der gelben Funktionstaste. Möchten Sie dieses Menü verlassen gelangen
Sie durch Drücken der EXIT Taste zu Menüpunkt 8 zurück.
9. Systemeinstellungen
Wählen Sie mit Hilfe der VOL+/VOL- Tasten den Menüpunkt „Systemeinstellungen“ und
bestätigen Sie mit OK.
25
Der Menüpunkt Systemeinstellungen gliedert sich in folgende Unterpunkte:
- 9.1. Systeminformation
- 9.2. Werkseinstellung
- 9.3. Standby Settings
9.1. Systeminformation
> Wählen Sie über die CH+/CH- Tasten den Punkt „Systeminformation“, bestäti-
gen Sie Ihre Auswahl mit OK.
Es öffnet sich ein Fenster, in welchem die aktuell geladene Software Version, das
Datum und die Uhrzeit der letzten Softwareaktualisierung sowie andere systemrelevante
Informationen angezeigt werden.
9.2. Werkseinstellung
Unter diesem Menüpunkt können Sie Ihren Receiver in die Werkseinstellung zurücksetzen. Diese Werkseinstellung ist passwortgeschützt.
> Wählen Sie in den Systemeinstellungen über die CH+/CH- Tasten den Punkt
„Werkseinstellung“, bestätigen Sie die Auswahl mit OK.
Nun werden Sie aufgefordert, das vierstellige Passwort einzugeben (werkseitige
Voreinstellung des Passworts: 0000). Haben Sie das richtige Passwort eingegeben, öffnet
sich das Werkseinstellungsmenü.
Hier können Sie nun wählen, ob Sie das komplette Menü Ihres Receivers in die
Werkseinstellung zurücksetzen wollen oder ob nur die Programmeinstellungen zurückgesetzt werden sollen.
26
Haben Sie den gewünschten Punkt ausgewählt, navigieren Sie über die CH+/CH-
Tasten zum Punkt „Werkseinstellung setzen“ und bestätigen Sie mit OK. Wollen Sie den
Receiver in die Werkseinstellung zurücksetzen, müssen Sie die Auswahl erneut durch
Drücken der OK Taste bestätigen.
!!ACHTUNG:
BEIM ZURÜCKSETZEN IN DIE WERKSEINSTELLUNGEN WERDEN ALLE
PERSÖNLICH VORGENOMMENEN EINSTELLUNGEN WIE FAVORITENLISTEN
ODER UMBENANNTE PROGRAMME GELÖSCHT!!
Durch Drücken der EXIT Taste verlassen Sie das Werkseinstellungsmenü.
9.3. Standby Settings
Unter diesem Menüpunkt haben Sie die Möglichkeit Veränderungen im Standby-Betrieb
vorzunehmen.
Wählen Sie über die CH+/CH- Tasten den Punkt „Standby Settings“, bestätigen Sie Ihre
Auswahl mit OK.
27
9.3.1. Standby Mode
Hier können Sie mit den VOL+/VOL- Tasten die Einstellung „Low Power“ und „Update“
wählen.
Bei der Einstellung „Low Power“ läuft das Gerät im Standby-Betrieb im Energiesparmodus. Wenn Sie „Update“ wählen, verbraucht das Gerät im Standby-Betrieb mehr
Strom. Die Einschaltzeit des Receivers aus dem Standby verringert sich hingegen bei
dieser Einstellung.
9.3.2. Standby Display
Unter diesem Menüpunkt haben Sie die Möglichkeit, die Uhrzeitanzeige des Receivers im
Standby-Betrieb ein- bzw. auszuschalten.
Wählen Sie über die CH+/CH- Tasten den Punkt „Standby Settings“, bestätigen Sie Ihre
Auswahl mit OK.
Über die VOL+/- Tasten lässt sich nun die Uhrzeitanzeige ein- bzw. ausschalten.
Bestätigen Sie Ihre Auswahl mit OK, nach Bestätigung gelangen Sie automatisch zurück
zum Menü „Systemeinstellungen“.
9.3.3. Three Hours Auto Standby
Aus Umweltschutzgründen kann sich das Gerät nach 3 Stunden automatisch aus dem
laufenden Betrieb in Standby schalten, wenn in diesem Zeitraum keine Bedienfunktionen
wie Programmwahl, Lautstärke etc. ausgeführt worden sind.
Achtung: Im Auslieferungszustand ist diese Funktion aktiviert!
Sie können diese Funktion unter diesem Menüpunkt deaktivieren. Schalten Sie die
Funktion mit Hilfe der VOL+/VOL- Taste aus.
10. Bedienung
10.1. Ein- und Ausschalten
Haben Sie das Gerät über den Netzstecker angeschlossen und mit dem LNB sowie
dem Fernsehgerät verbunden, leuchtet an der Front des Gerätes die rote POWER LED.
Das Gerät ist nun im Standby Modus. Drücken Sie die rote Ein/Standby Taste auf der
Fernbedienung, hierdurch schalten Sie das Gerät in den Betriebsmodus ein. Die POWER
LED leuchtet nun grün. Wird ein Signal empfangen leuchtet die SIGNAL LED an der
Front des Gerätes gelb. Durch nochmaliges Drücken der roten Ein/Standby Taste schalten Sie den Receiver wieder in den Bereitschaftsmodus.
10.2. Programmwahl
10.2.1. Mit Hilfe der Programm auf/ab-Tasten
Schalten Sie die Programme mit Hilfe der Programmtasten auf/ab (CH+/CH-) auf der
Fernbedienung jeweils um einen Programmplatz auf oder ab.
10.2.2. Mit Hilfe der Zehnertastatur
Geben Sie mit Hilfe der Zahlentastatur die gewünschte Programmnummer ein.
Zum Beispiel:
1 für Programmplatz 1
28
1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234
Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem
Drücken einer Taste ca. 2 Sekunden Zeit, um die Eingabe zu vervollständigen. Wollen
Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können Sie den
Umschaltvorgang durch Drücken der Taste OK nach Eingabe der letzten Ziffer beschleunigen.
10.2.3. Mit Hilfe der Programmliste/Kanalliste
Um ein Programm aus der Gesamtliste auszuwählen, gehen Sie folgendermaßen vor:
Drücken Sie im normalen Betrieb die Taste OK. Es erscheint nun die Programmliste. Im
TV-Betrieb erscheinen nur TV- und im Radiobetrieb nur Radioprogramme. Das momentan eingestellte Programm ist markiert.
Programmliste ErweiterteProgrammliste
> Nun können Sie mit den Pfeiltasten auf/ab (CH+/CH-) das gewünschte Programm
markieren.
> Durch Drücken der Taste OK wird das markierte Programm eingestellt.
> Mit den Pfeiltasten auf/ab bewegen Sie den Marker jeweils um eine Zeile in der
Liste.
> Öffnen Sie die erweiterte Programmliste, indem Sie die rote Funktionstaste
drücken (Näheres zu den Funktionstasten finden Sie in Abschnitt 12).
> Durch Drücken der Taste EXIT wird die Programmliste wieder ausgeblendet.
10.2.4. Mit Hilfe der Favoritenliste
> Drücken Sie die Taste FAV. Haben Sie eine Favoritenliste konfiguriert, erscheint
diese.
> Durch Drücken der grünen Funktionstaste öffnet sich das Favoritenlistenmenü.
Wählen Sie mit den Pfeiltasten auf/ab die gewünschte Favoritenliste aus.
Bestätigen Sie mit OK.
> Markieren Sie mit den Pfeiltasten auf/ab das Programm, das Sie sehen möchten.
> Bestätigen Sie mit OK.
29
> Durch Drücken der Taste OK wird die Programmliste wieder ausgeblendet.
10.2.5. Aufrufen gesperrter Programme
Wird ein Programm eingestellt, das durch die Kindersicherungsfunktion gesperrt ist,
erscheint die Meldung „Passwort eingeben“.
> Geben Sie über die Zehnertastatur der Fernbedienung Ihre vierstellige PIN ein
Oder
> Schalten Sie auf ein nicht gesperrtes Programm.
Haben Sie die Kindersicherung aktiviert, müssen Sie bei jedem Umschalten auf ein
gesperrtes Programm das vierstellige Passwort eingeben.
10.2.6. Infobox
Nach jedem Programmwechsel erscheint kurzzeitig eine Infobox mit den
Programmeigenschaften wie Programmplatz, Programmname, Titel der Sendung, Titel
der nachfolgenden Sendung, Uhrzeit, Signalqualität (Q) und Signalpegel (L). Zusätzlich
werden weitere Programmeigenschaften angezeigt, wie zum Beispiel Videotext,
Untertitel oder verschiedene Audiokanäle (z.B. mehrsprachiger Film oder verschiedene
Radiosender).
10.3. Lautstärkeregelung
Sie haben die Möglichkeit, die Lautstärke Ihres Receivers zu regeln. Dieses erleichtert den Umgang mit dem Receiver, da Sie somit alle wichtigen Funktionen auf einer
Fernbedienung haben und selten auf die Fernbedienung Ihres Fernsehgerätes zurückgreifen müssen. Nach dem Einschalten des Receivers wird der Ton in der zuletzt eingestellten Lautstärke wiedergegeben.
> Regeln Sie die Lautstärke Ihres Receivers mit Hilfe der Taste VOL+ lauter und mit
Hilfe der Taste VOL- leiser.
30
> Durch Drücken der Taste Ton ein/aus wird der Ton aus- bzw. durch erneutes
Drücken dieser Taste wieder eingeschaltet.
10.4. Auswahl einer anderen Sprache
Wird eine Sendung in mehreren Sprachen oder mit mehreren Tonkanälen ausgestrahlt,
können Sie wie folgt eine andere Sprache oder einen anderen Tonkanal einstellen:
> Drücken Sie im Normalbetrieb die AUDIO Taste, es öffnet sich ein Menü, in wel-
chem Sie über die VOL+/VOL- Tasten zwischen den angebotenen Sprachen wählen können.
Nun können Sie den Beitrag in der eingestellten Sprache hören. Mit Ihrem Receiver ist
auch der Empfang von Sendungen im Zweikanalton für Sehgeschädigte möglich, dies
können Sie ebenfalls im AUDIO Menü in der Zeile „Modus“ einstellen.
> Drücken Sie die AUDIO Taste und wählen Sie mit den CH+/CH- Tasten die Zeile
MODUS. Hier können Sie über die VOL+/VOL- Tasten zwischen den angebotenen
Optionen (z.B. „stereo“, „links“, „rechts“) wählen.
> Verlassen Sie das Menü durch erneutes Drücken der AUDIO Taste.
10.5. Dolby Digital
Wird eine Sendung in Dolby Digital Sound wiedergegeben, kann diese Option ebenfalls
über die AUDIO Taste aktiviert werden.
> Drücken Sie im Normalbetrieb die AUDIO Taste, es öffnet sich ein Menü, in wel-
chem Sie über die VOL+/VOL- Tasten zwischen den angebotenen Optionen wählen
können. Stellen sie in der Zeile Sprache die Option „AC3“ ein.
> Verlassen Sie das Menü durch erneutes Drücken der AUDIO Taste, die Sendung
wird nun in Dolby Digital wiedergegeben.
Bitte beachten Sie, dass der Ton im AC3-Modus nur über den elektrischen
Digitalausgang des Receivers wiedergegeben wird. Aktivieren Sie den AC3 Modus
nur, wenn Sie den Receiver an ein entsprechendes Dolby Digital Soundsystem
angeschlossen haben.
10.6. TV/Radioumschaltung
Die Vorprogrammierung enthält neben den Fernsehprogrammen auch Radioprogramme.
> Schalten Sie mit der blauen Funktionstaste TV/Radio den Receiver in den
Radiobetrieb. Sollte der Receiver nicht direkt in den Radiobetrieb wechseln,
drücken Sie einmal die CH+/CH- Taste.
Der Receiver schaltet nun auf das zuletzt gehörte Radioprogramm um. Die Bedienung im
Radiomodus erfolgt analog zur Bedienung im TV-Modus
> Durch erneutes Drücken der Taste TV/Radio wird wieder das zuletzt gesehene
Fernsehprogramm eingestellt.
31
10.7. Multi Picture
Ihr Receiver verfügt über eine Multi Picture Funktion. Durch drücken der „MP“ Taste können Sie sich im sogenannten Split Screen gleichzeitig das aktuelle Programm von neun
Sendern anzeigen lassen (das aktuell eingestellte Programm läuft weiter, die anderen
Kanäle werden in Form von Standbildern angezeigt). Mit den Navigationstasten können Sie durch die Screens navigieren. Drücken Sie die EXIT Taste um zur normalen
Wiedergabe zurückzukehren.
10.8. Rückkehr zum zuletzt eingestellten Programm
> Durch Drücken der Taste RECALL auf der Fernbedienung wird das zuletzt ange-
wählte Programm wieder eingestellt.
> Drücken Sie die Taste erneut, wird wieder das davor angewählte Programm einge-
stellt.
10.9. Weitere Programminformationen
> Durch Drücken der Taste INFO erscheint die Infobox.
> Mit dem erneuten Drücken der INFO Taste markieren Sie die aktuelle Sendung.
Sie können aber auch mit den CH+/- Tasten eine spätere Sendung auswählen.
> Um Zusatzinformationen zur ausgewählten Sendung aufzurufen, drücken Sie
nun die INFO Taste oder die OK Taste.
32
> Um längere Informationstexte zu lesen, navigieren Sie im Textfenster durch die
CH+/- Tasten.
> Durch mehrmaliges Drücken der Taste EXIT kehren Sie in den Normalbetrieb
zurück.
10.10. Videotext
Sofern gesendet, können Sie den integrierten Videotext-Decoder nutzen, um sich die
Videotext-Informationen der
Programme anzeigen zu lassen.
> Schalten Sie das Programm ein, von dem Sie sich Videotext-Informationen ansehen
möchten.
> Durch Drücken der Taste TXT schalten Sie den Videotextein.
> Geben Sie mit Hilfe der Zahlentastatur die gewünschte Videotextseite ein. Ihre
Eingabe wird in der oberen, linken Bildschirmecke angezeigt. Nachdem Sie die
gewünschte Videotextseite eingegeben haben, sucht Ihr Gerät die gewünschte
Seite.
Da die Videotextseiten nicht alle gleichzeitig übertragen werden können, kann es einige
Sekunden dauern, bis Ihr Gerät die Seite gefunden hat und auf Ihrem Fernsehbildschirm
anzeigt. Für alle Videotextbetreiber stellt die Seite 100 das Inhaltsverzeichnis dar.
> Benutzen Sie die Pfeiltasten auf/ab (CH+/CH-), um eine Seite vor- bzw. zurückzu-
blättern.
> Mit den Pfeiltasten links/rechts (VOL+/VOL-) können Sie in Intervallen von 100
Seiten durch den Videotext navigieren.
> Durch Drücken der Taste EXIT gelangen Sie wieder in den Normalbetrieb zurück.
10.11. Untertitel
Einige Programmanbieter senden Untertitel aus. Um die Funktion der UntertitelEinblendung einzuschalten, gehen Sie wie folgt vor:
> Drücken Sie die SUBTL Taste. Sofern gesendet, erscheint nun eine Liste mit den
zur Verfügung stehenden Untertitel-Sprachen.
33
> Markieren Sie nun mit den Pfeiltasten auf/ab die gewünschte Untertitel-Sprache.
> Bestätigen Sie mit OK. Nun werden die Untertitel angezeigt.
Beachten Sie, dass diese Funktion nur vorhanden ist, wenn tatsächlich Untertitel gesendet werden und dass diese Einstellung nach dem Umschaltvorgang nicht erhalten bleibt.
10.12. EPI
Mit Hilfe der EPI-Funktion (Electronic Programme Information) ist es möglich,
Programmangebote und Inhalte diverser Programme auf dem Fernsehbildschirm darzustellen. Somit können Sie sich sehr schnell einen Überblick über die Sendungen und
deren Inhalte verschaffen.
> Schalten Sie den Receiver und Ihr Fernsehgerät ein.
> Drücken Sie die Taste EPI auf der Fernbedienung des Receivers.
Es erscheint nun die elektronische Programmzeitschrift.
> Markieren Sie mit den Pfeiltasten auf/ab das Programm, von dem Sie EPI-
Informationen sehen möchten und drücken Sie OK.
> Wechseln Sie mit Hilfe der Pfeiltasten links/rechts in das Informationsfenster
des EPI auf der rechten Seite. Dort können Sie mit den Pfeiltasten auf/ab die
Sendungen der nächsten 48 Stunden ansehen.
> Wenn Sie detaillierte Informationen zu den einzelnen Sendungen anschauen möch-
ten, wechseln Sie in das rechte EPI Fenster und markieren Sie mit den Pfeiltasten
auf/ab die entsprechende Sendung. Durch Drücken der OK Taste öffnet sich ein
weiteres Fenster mit Zusatzinformationen.
> Durch wiederholtes Drücken der Taste EXIT gelangen Sie wieder in den
Normalbetrieb zurück.
10.12.1. EPI Tagesvorschau
Die elektronische Programmzeitschrift unterstützt eine 7-Tage-Vorschaufunktion. Um die
Vorschaufunktion zu aktivieren, gehen Sie wie folgt vor:
> Drücken Sie die Taste EPI auf der Fernbedienung des Receivers.
> Drücken Sie im EPI-Modus die gelbe Funktionstaste „Datum wählen“. Nun können
Sie durch Drücken der VOL+ Taste die Programmvorschau für die nächsten 7 Tage
34
anwählen.
> Navigieren Sie in der Tagesvorschau wie in der herkömmlichen EPI Anzeige um
zwischen den Programmvorschauen unterschiedlicher Sender zu wechseln oder
Detailinformationen aufzurufen.
> Durch Drücken der Taste EXIT gelangen Sie wieder in den Normalbetrieb zurück.
10.12.2. EPI Timer
Über die EPI Funktion kann auch die Timerprogrammierung vorgenommen werden
(näheres zur Timerfunktion Ihres Receivers finden Sie in Abschnitt 6.4.). Um einen Timer
zu aktivieren, gehen Sie wie folgt vor:
> Drücken Sie die Taste EPI auf der Fernbedienung des Receivers
> Wechseln Sie mit Hilfe der Pfeiltasten links/rechts in das rechte
Informationsfenster des EPI.
> Markieren Sie mit den Pfeiltasten auf/ab eine Sendung.
> Drücken Sie nun die rote Funktionstaste „Timer einstellen“, es öffnet sich das
Timermenü. Hier können Sie nun mit Hilfe der Pfeiltasten links/rechts und dem
Ziffernfeld der Fernbedienung ggf. Startzeit und Stoppzeit des Timers ändern. Die
vorgegebenen Start- und Stoppzeiten markieren Beginn und Ende der gewählten
Sendung laut Daten des Programmanbieters.
> Haben Sie eine Start- und Stoppzeit eingestellt, drücken Sie die gelbe
Funktionstaste um die Einstellungen zu speichern oder die blaue Funktionstaste um
den eingestellten Timer zu verwerfen.
> Durch Drücken der Taste EXIT gelangen Sie wieder in den EPI Modus zurück.
11. Funktionstasten
Durch die farbigen Funktionstasten auf der Fernbedienung lassen sich in den beiden
Betriebsmodi TV und Radio unterschiedliche Funktionen bedienen:
11.1. Rot
Durch Drücken der roten Funktionstaste rufen Sie die erweiterte Programmliste auf.
Hier können Sie die Programmpositionen einsehen und mit Hilfe der Pfeiltasten auf/ab/
links/rechts durch das Programmangebot blättern. Hier stehen weitere Optionen der
Programmsortierung zur Verfügung:
> Drücken Sie in der erweiterten Programmliste die rote Funktionstaste. Nun können
Sie sich die Programme nach Satellit sortiert anzeigen lassen.
> Durch Drücken der grünen Funktionstaste können Sie sich in der erweiterten
Programmliste die Programme nach alphabetischer Sortierung anzeigen lassen.
> Drücken Sie die gelbe Funktionstaste in der erweiterten Programmliste, um sich die
Programme eines Satellitentransponders anzeigen zu lassen.
> Mit EXIT kehren Sie zum Normalbetrieb zurück.
11.2. Grün
Die grüne Funktionstaste aktiviert die Zoomfunktion im TV Modus.
> Drücken Sie im Fernsehmodus die grüne Funktionstaste. Auf dem Bildschirm
erscheint ein Lupensymbol, der Zoom ist aktiviert.
35
> Steuern Sie mit Hilfe der Pfeiltasten auf/ab/links/rechts die Lupe auf den Bereich
des Bildschirms, der vergrößert bzw. verkleinert dargestellt werden soll.
> Durch mehrmaliges Drücken der OK Taste wählen Sie die entsprechende
Vergrößerung bzw. Verkleinerung.
> Verlassen Sie die Zoomfunktion durch Drücken der Taste EXIT.
11.3. Gelb
Durch Drücken der gelben Funktionstaste lässt sich im Fernsehmodus das Standbild einschalten.
> Drücken Sie im Fernsehmodus die gelbe Funktionstaste. Das Bild des eingeschal-
teten Programms wird „eingefroren“, der Ton wird ausgeschaltet.
> Kehren Sie zur Wiedergabe des laufenden Programms zurück, indem Sie die Taste
EXIT oder wiederum die gelbe Funktionstaste drücken.
11.4. Blau
Durch Drücken der blauen Funktionstaste schalten Sie zwischen den Betriebsmodi TV
und Radio um.
36
12. Technische Daten
DBS-Tuner:
Eingangsfrequenzbereich 950 .... 2150 MHz
Eingangspegelbereich - 65 dBm ... - 25 dBm
DBS-Tuner Eingang F - Buchse
Ein-/Ausgangsimpedanz 75 Ohm
Ausgang für 1. ZF 950 ... 2150 MHz (loop through)
Demodulation QPSK
Symbolrate 2 ... 45 Mbaud/s, SCPC/ MCPC
Viterbiraten 1/2, 2/3, 3/4, 5/6, 7/8
Demultiplexing: gemäß ISO 13818-1
Videodekodierung:
Videokompression MPEG-2, Bis zu MP@ML (main profile @ main level)
Videostandard PAL / NTSC
Aktive Bildfläche 720 Pixel x 576 Zeilen (Pal), 720 Pixel x 480 Pixel (NTSC)
Bildformat 16:9, 4:3 LB, 4:3 PS
Audiodekodierung:
Audiokompression MPEG-1 & MPEG-2 Layer I und II
Audio Mode Dual (main/sub), Stereo
Abtastfrequenzen 32 kHz, 44.1 kHz, 48 kHz
TV-SCART/VCR SCART
Ausgang:
FBAS oder CVBS
LNB Stromversorgung:
LNB Strom 350 mA max.; kurzschlußfest
LNB Spannung vertikal 14V
LNB Spannung horizontal 19V
22 kHz-Modulation: 22 kHz +/- 4KHz Amplitude 0,6 V +/- 0,2 V
Programm-Anzahl:
Gesamtliste TV/Radio: Insgesamt 4000 Programme
DiSEqC: DiSEqC 1.0 und DiSEqC 1.2
Timer:
Ereignisse: maximal 8 Ereignisse
Stromversorgung:
Leistungsaufnahme: Max. 5 Watt im Betrieb;
unter 1 Watt im Stand-By
Eingangsspannung: ~200 V-240 V / 50 Hz Wechselspannung
Abmessungen (BxHxT): 220 mm x 31 mm x 124 mm
37
13. Fehlersuchhilfe
Fehler Mögliche Ursache Abhilfe
Kein Bild, kein Ton,
Display/LED leuchtet nicht
Keine Netzspannung Netzkabel und Stecker prüfen
Kein Empfang bei Programmen, die
vorher in Ordnung waren
Antenne läßt sich nicht drehen Motor nicht DiSEqC 1.2 tauglich Geeigneten Motor verwenden
Div. Programme werden in der Programmliste nicht angezeigt
Ton OK, kein TV- Bild Radiobetrieb eingeschaltet Auf TV Betrieb umstellen
Programme wie Pro 7, Sat 1, Kabel
1, DSF und HOT sind ztw. gestört
Gerät läßt sich nicht bedienen Defekter Datenstrom-->Gerät
Im Bild entstehen zeitweise vierekkige Klötzchen. Zeitweise schaltet
das Gerät auf Standbild, kein Ton.
Bildschirm zeitweise schwarz mit der
Einblendung “kein Signal”.
Antenne verstellt oder defekt Antenne überprüfen
Programm wird auf einem anderen
Transponder übertragen
Programm wird nicht mehr übertragen
Falsche Programmliste angewählt Andere Programmliste anwählen
Störungen durch “DECT-Telefone”
(Funktelefone)
blockiert
Starker Regen oder Schnee Spiegel von Schnee befreien
Antenne falsch ausgerichtet Antenne neu ausrichten
Spiegel ist am Empfangsort zu klein Antenne neu ausrichten
Suchlauf vornehmen (siehe Punkt
7.1.)
keine
(siehe Punkt 10.2.3.)
Abstand zwischen Empfangsstation
und Receiver vergrößern
Netzstecker für ca. 5 Sekunden
ziehen, anschließend Gerät wieder
einschalten
Kein Bild, kein Ton,
Display/LED leuchtet
Ein Hindernis steht zwischen Spiegel
und Satellit (z.B. ein Baum)
Kurzschluß in der LNB Zuleitung Gerät ausschalten, Kurzschluß
Defekte oder fehlende Kabelverbindung
Defektes LNB LNB austauschen
Falsche Außeneinheit am Receiver
eingestellt
Antenne falsch ausgerichtet Antenne neu ausrichten
Spiegel mit “freier Sicht” montierten
beseitigen, Gerät wieder in Betrieb
nehmen
Alle Kabelverbindungen prüfen
Einstellung korrigieren (siehe Punkt
7.1.)
38
Für den täglichen Gebrauch
Ein- und Ausschalten
> Schalten Sie den Receiver durch Drücken der Taste Ein/Standby auf der
Fernbedienung oder am Gerät ein.
> Durch nochmaliges Drücken dieser Taste schalten Sie das Gerät wieder aus.
Programmwahl
Mit Hilfe der Programm auf/ab-Tasten
> Schalten Sie die Programme mit Hilfe der Programmtasten auf/ab auf der
Fernbedienung oder am Gerät jeweils um einen Programmplatz auf oder ab.
Mit Hilfe der Zehnertastatur
> Geben Sie mit Hilfe der Zehnertastatur die gewünsch te
Programmnummer ein.
Zum Beispiel
1 für Programmplatz 1
1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234
Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem
Drücken einer Taste ca. 3 Sekunden Zeit, um die Eingabe zu vervollständigen.
Wollen Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können
Sie den Umschaltvorgang durch zusätzliches Drücken der OK Taste beschleunigen.
Mit Hilfe der Programmliste:
> Drücken Sie die Taste OK.
> Nun können Sie mit den Pfeiltasten auf/ab das gewünschte Programm markie-
ren.
> Durch Drücken der Taste OK wird das markierte Programm eingestellt.
> Mit den Pfeiltasten auf/ab bewegen Sie den Marker jeweils um eine Zeile in der
Liste.
> Mit den Tasten Blättern auf/ab wird die Liste komplett umgeblättert.
Lautstärkeregelung
> Regeln Sie die Lautstärke Ihres Receivers mit Hilfe der Taste Lautstärke + lau-
ter und mit Hilfe der Taste Lautstärke - leiser.
> Durch Drücken der Taste Ton ein/aus wird der Ton aus- bzw. eingeschaltet.
39
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten. Stand 03/11
Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.
© 2011
40
Loading...
