Bedienungsanleitung
TELESTAR TD 1020 C-L
BDA Tele_TD 1020_C_L_.indd 1 11.04.14 15:10
Kabel - Empfang
Page 2
BDA Tele_TD 1020_C_L_.indd 2 11.04.14 15:10
Page 3
Inhalt
2. Abbildungen ...............................5
3 Bitte zuerst lesen ...........................7
Wichtige Hinweise zur Bedienung .................7
Entsorgungshinweis ............................7
Entsorgung von elektrischen
und elektronischen Geräten ......................7
Achtung! Wichtige Sicherheitshinweise .............8
Betriebspausen................................9
4. Anschluss des DVB-C Receivers .............10
4.1 Anschluss des DVB-Receivers ...............11
4.2 Anschluss an externes USB Speichermedium ...11
4.3 Anschluss des Fernsehgerätes ...............11
4.3. Anschluss an ein Fernsehgerät...............11
4.4. Anschluss an eine Hifi/ Dolby Digital Anlage ....11
5. Grundfunktionen ..........................12
5.1 Erstinstallation ............................12
5 2.Grundfunktionen...........................13
5.2.1 Gerät einschalten ........................13
5.2.2 Zwischen TV- und Radiomodus umschalten ...13
5.2.3 Programmliste ...........................13

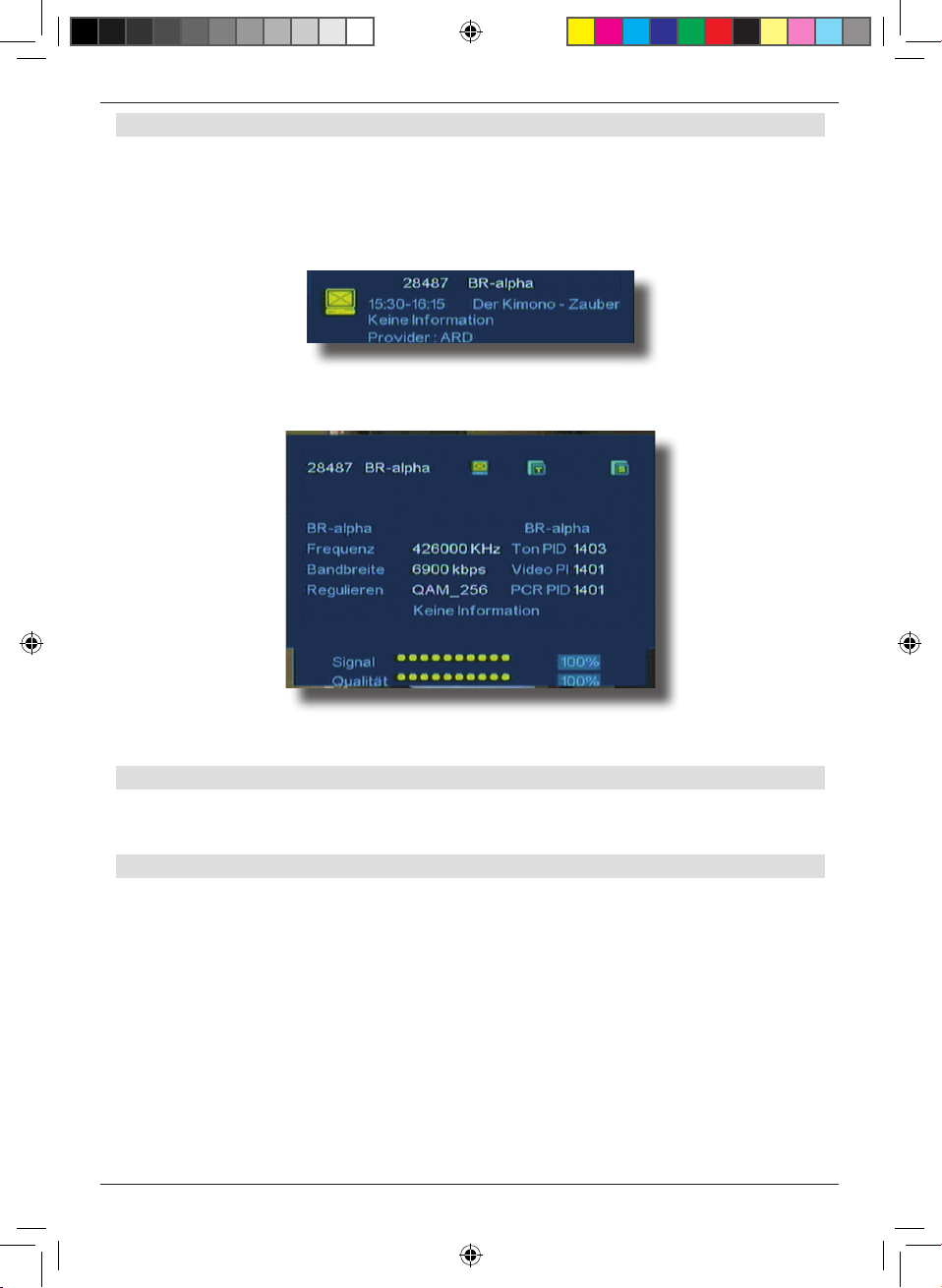

5.2.4 Programminformation anzeigen InfoBox.......14
5.2.5 Zurück zum vorherigen Programm ...........14
5.2.6 Audiokanal und Sprachkanal wählen .........14
5.2.7 Elektronischer Programmführer (EPI) .........15
5.2.8 Videotext ...............................16
5.2.9 Untertitel ...............................16
6. Receiver / DVB-C Einstellungen -
Grundeinstellungen ..........................17
6.1. Suchlauf ................................17
6.1.1 Manuelle Suche..........................17
6.1.2 Automatische Suche (empfohlen) ............18
6.1.3 Automatische Frequenz Suche ..............20
6.2 Programmverwaltung .......................21
6.2.1 Programmliste bearbeiten ..................21
6.2.1.1 Programme Sperren/Entsperren ...........22
6.2.1.2 Programme Löschen ....................22
6.2.1.3 Programme sortieren ....................23
6.2.1.4 Favoritenliste anlegen ...................23
6.2.1.5 Umbenennen ..........................24
6.2.2 Alle Programme löschen ...................24
6.3 Einstellungen .............................24
6.3.1 Menü/Anzeige ...........................24

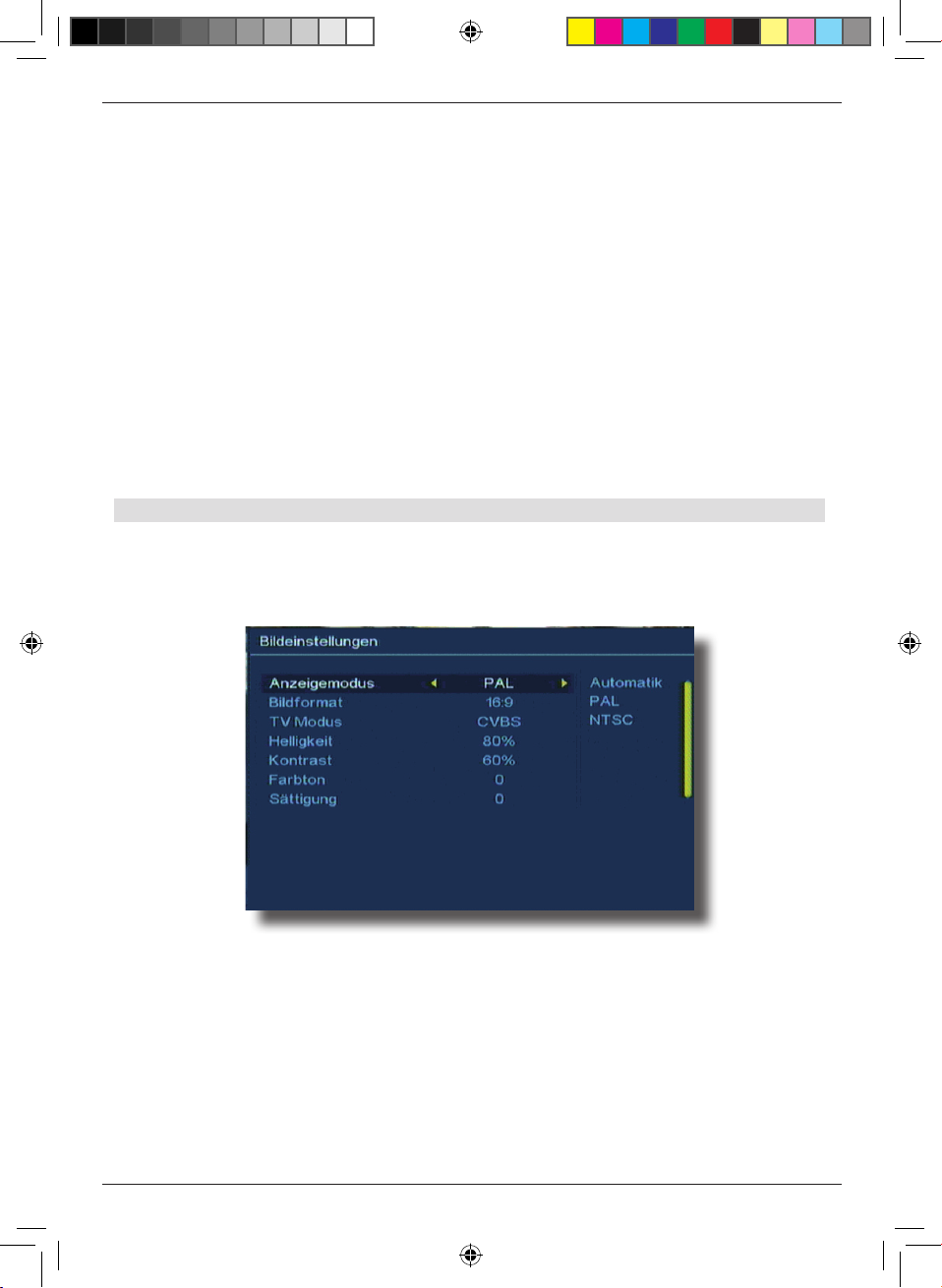

6.3.2. Bildeinstellungen ........................25
6.3.3 Systemeinstellungen ......................26
3
BDA Tele_TD 1020_C_L_.indd 3 11.04.14 15:10
Page 4
6.3.3.1 Sound Effekt...........................27
6.3.3.2 Umgebung ............................27
6.3.3.3 JPEG Wirkung .........................27
6.3.3.4 LCN&SID .............................27
6.3.3.5 Auto Standby ..........................27
6.3.3.7 Standby Uhr ...........................27
6.3.4 Zeit ..................................27
6.3.4.1 Uhrzeit manuell einstellen ................28
6.3.5 Timer ..................................28
6.3.6 Jugendschutz ...........................30
6.4 USB ..................................30

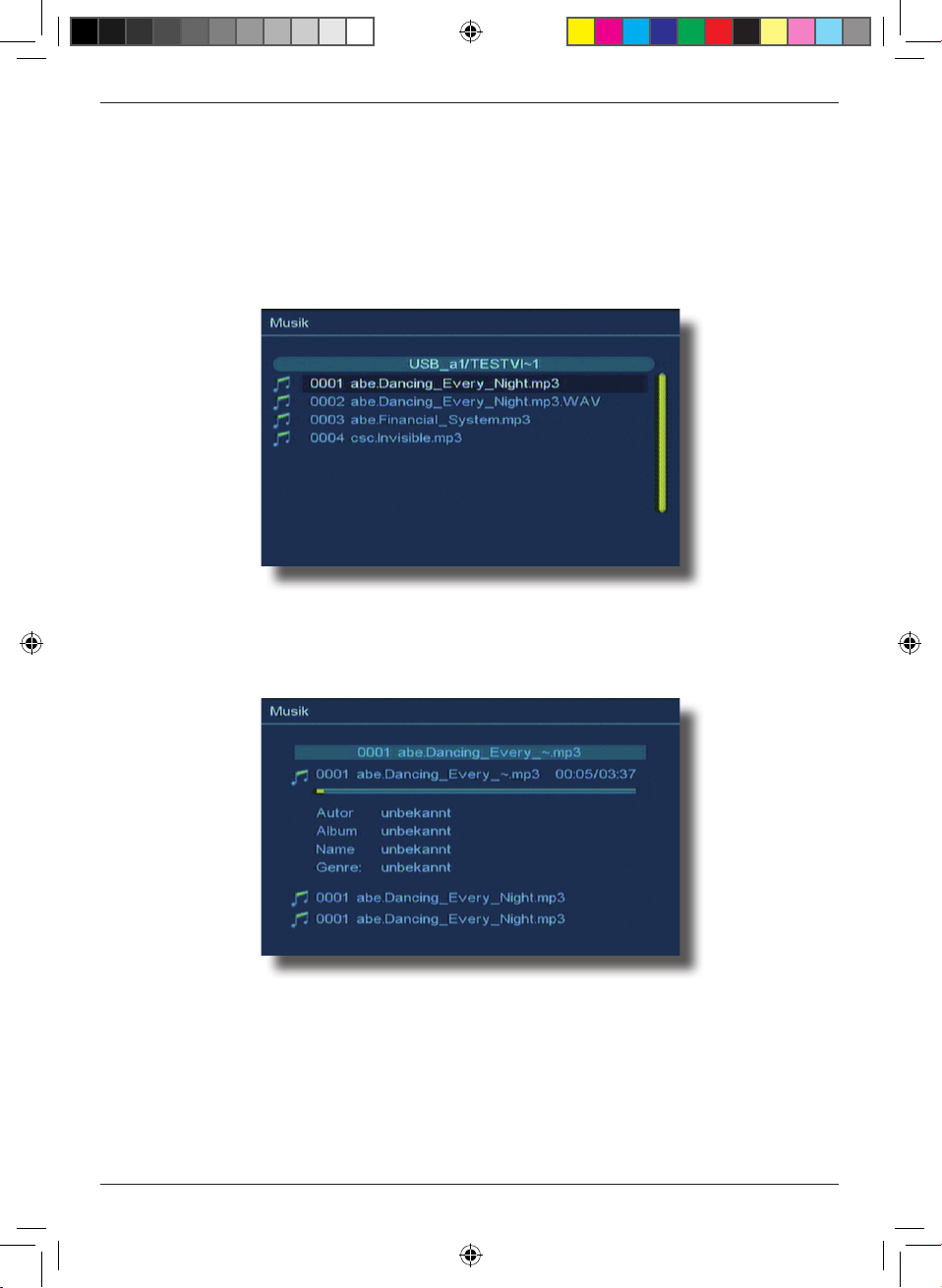

6.4.1 Multimedia- Wiedergabe ...................31
6.4.2 USB Datenträger formarieren ...............34
6.4.3 Native 32 Spiele .........................34
6.4.4 Software ...............................36

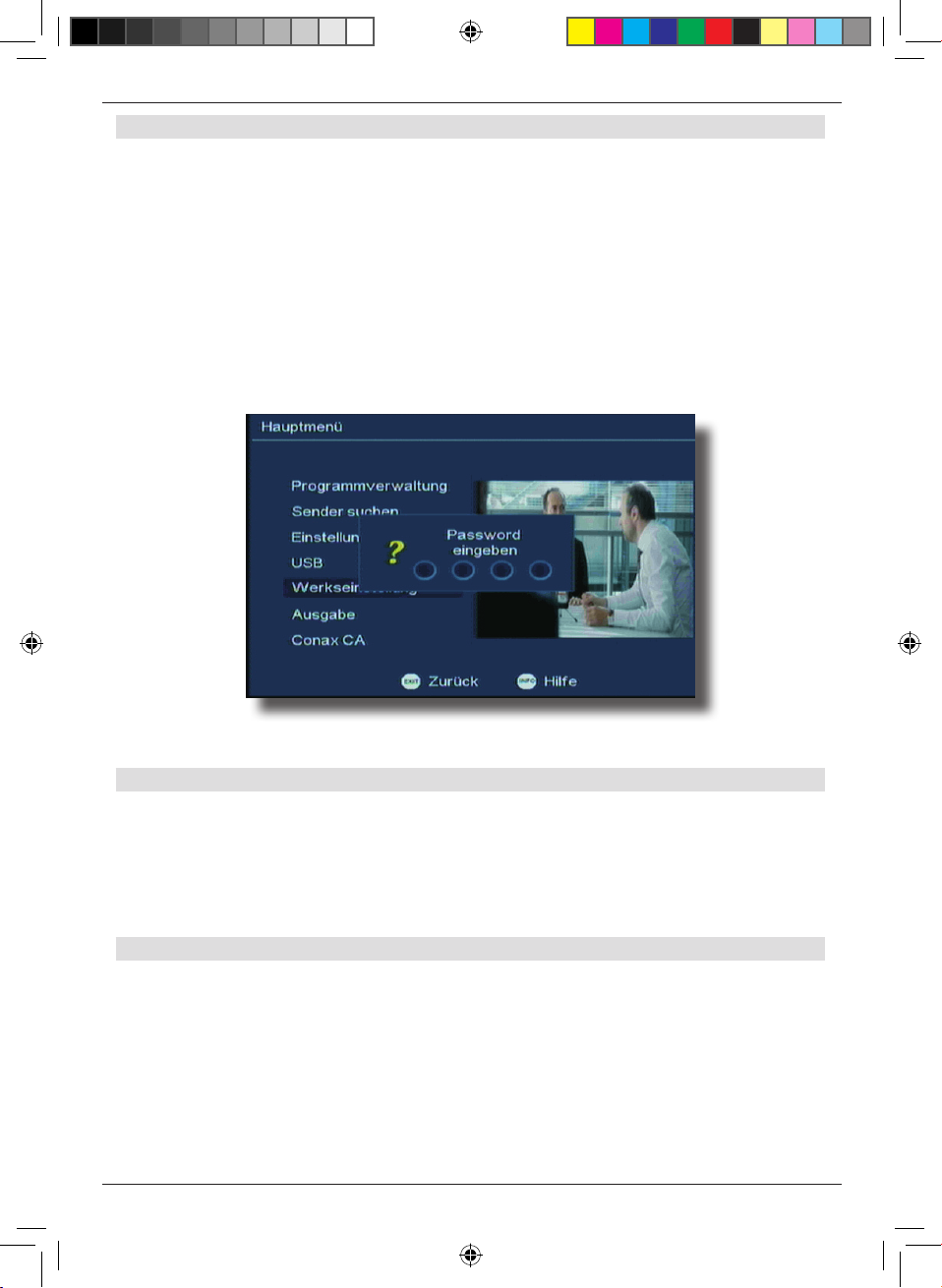

6.5 Werkseinstellung ..........................37

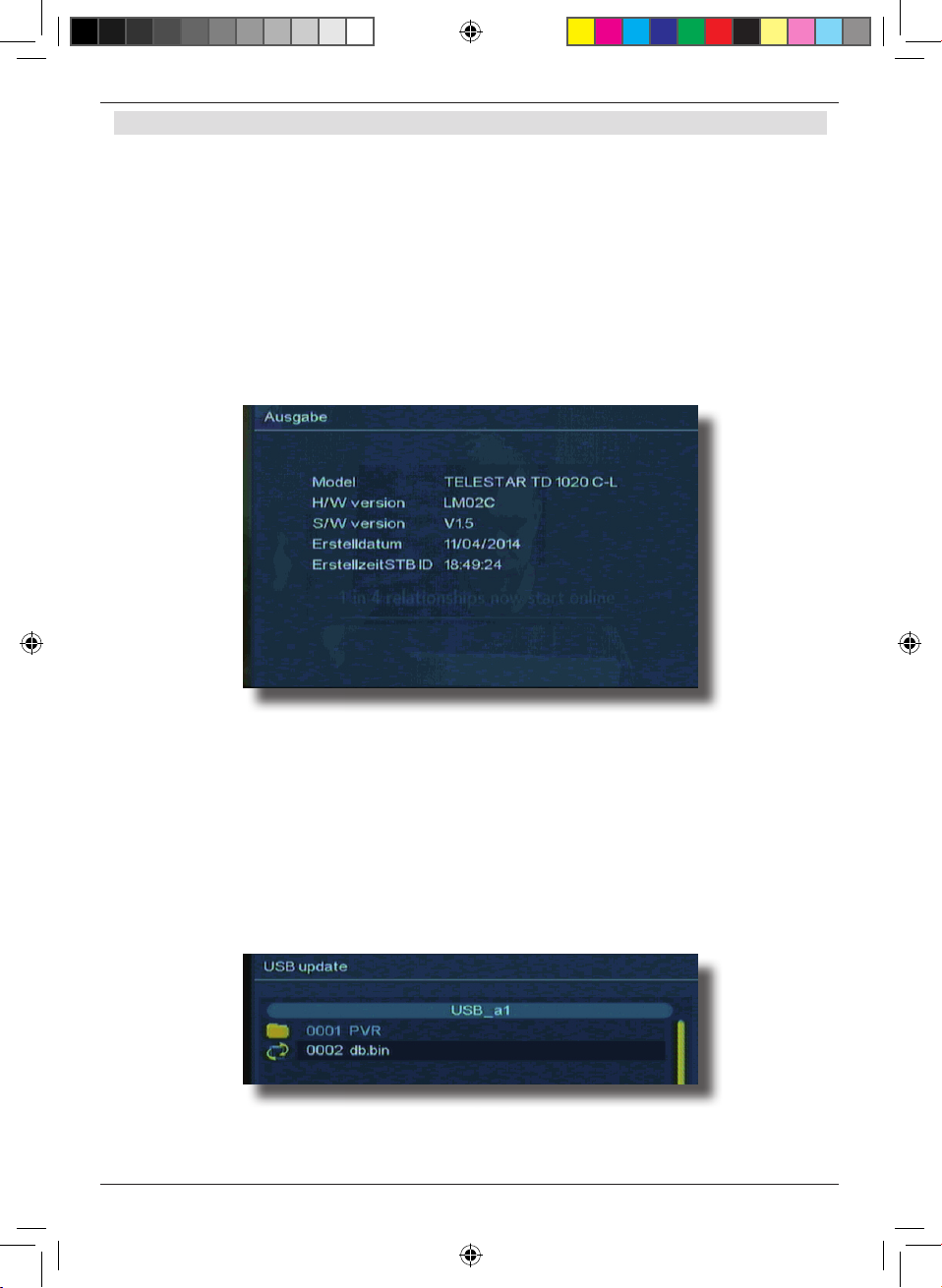

6.6 Ausgabe .................................37
6.7 Conax CA ................................37
6.8 Programmliste aus- und einlesen..............38
7. Allgemeine Bedienung......................39
7.1 Ein- und Ausschalten .......................39
7.2 Programmwahl ............................39
7.2.1 Programm mit Hilfe einer Favoritenliste .......39
7.2.2 TV/Radioumschaltung .....................39
7.2.3 Rückkehr zum zuletzt eingestellten Programm..40
7.3 Lautstärkeregelung.........................40
Für den täglichen Gebrauch.....................40
Ein- und Ausschalten ..........................40
Programmwahl ...............................40
Mit Hilfe der Programm auf/ab-Tasten .............40
Mit Hilfe der Programmliste:.....................40
Lautstärkeregelung............................40
8. Technische Daten..........................41
9. Fehlersuchhilfen...........................42
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten. Stand 04/14
Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.
4
BDA Tele_TD 1020_C_L_.indd 4 11.04.14 15:10
Page 5
Sehr geehrter Kunde,
vielen Dank, dass Sie Sich für dieses hochwertige Produkt entschieden haben.
Sollte ihr DVB Receiver nicht richtig funktionieren, muss nicht gleich ein Defekt vorliegen.
Bitte schicken Sie das Gerät nicht gleich ein, rufen Sie uns an!
Technische Hotline
für Deutschland: 02676 / 9520101
Gerne können Sie auch eine E-mail an [email protected] oder ein Fax an
02676 / 9520159 senden.
Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte
an unser Servicecenter unter folgender Adresse ein:
Für Deutschland: TelSKY Servicecenter,
Am Weiher 14,
D- 56766 Ulmen
Für Österreich: fsms GmbH, Welser Straße 79, A-4060 Leonding
2. Abbildungen
Fernbedienung
Ein/Aus Standby
Zehnertastatur
Applikationen starten
Aktion ausführen/Bestätigen
Lautstärke -/Navigation links
Informationstafel aufrufen
EPI
Timermenü
TV/Radio
Menü aufrufen
zurückspulen
vorspulen
vorheriger Titel
nächster Titel
Bedienfeld
USB Media-
Anwendungen
Sleeptimer
Ton Ein/Aus
Untertitel aufrufen
Audioeinstellungen
zurück zum letzten Programm
Favoritenliste
Seite Auf
Seite Ab/Videoformat
Programm auf/Navigation hoch
Lautstärke +/Navigation rechts
Programm ab/Navigation runter
Menü verlassen
Videotext aufrufen
Multifunktionstasten
Play/Pause
Stop
Aufnahme*
Multimedia Menü
* Die USB Aufnahmefunktion ist nur
mit einer optional erhältlichen Software verfügbar.
Nähere Informationen finden Sie auf www.telsky.de
5
BDA Tele_TD 1020_C_L_.indd 5 11.04.14 15:10
Page 6
Standby
An/Aus
Programm
auf/ab
Kabel-Eingang
Digitaler Audio
Ausgang
(SPDIF)
Kabel-Ausgang
USB
SCART-Buchse
TV
Schnittstelle
Kartenleser
6
BDA Tele_TD 1020_C_L_.indd 6 11.04.14 15:10
Page 7
3 Bitte zuerst lesen
> Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie zunächst die
Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten:
1 DVB-T Receiver, 1 Fernbedienung, 1 Bedienungsanleitung, 1 Garantiekarte,
2 Batterien (1,5V Microzelle),
> Legen Sie die beiliegenden Batterien unter Berücksichtigung der eingeprägten Polarität
in das Batteriefach der Fernbedienung ein.
> Bevor Sie den DVB-C Receiver anschließen, lesen Sie bitte zunächst die
Sicherheitshinweise in Kapitel 3.
Wichtige Hinweise zur Bedienung
Durch die Verwendung eines sogenannten „On Screen Display“
(Bildschirmeinblendungen) wird die Bedienung des Receivers vereinfacht und die Anzahl
der Fernbedienungstasten verringert. Alle Funktionen werden auf dem Bildschirm
angezeigt und können mit wenigen Tasten gesteuert werden. Zusammengehörende
Funktionen sind als „MENÜ“ zusammengefaßt.
Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser
Bedienungsanleitung fett gedruckt.
Der Programmplatz des jeweils angewählten Programms wird außerdem im Display
angezeigt.
Entsorgungshinweis
Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren
Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen System” zu.
Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott
nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme
durch den Fachhandel, Sondermüll).
Entsorgung von elektrischen und elektronischen Geräten
Dieses Symbol auf einem Artikel oder auf einer Verpackung zeigt an, dass der Artikel
nicht im üblichen Haushaltsmüll entsorgt werden kann. Der Artikel muss an einem entsprechenden Sammelpunkt für die Rücknahme und Wiederverwertung alter elektrischer
und elektronischer Geräte abgegeben werden. Indem Sie sicherstellen, dass dieses
Gerät fachgerecht entsorgt wird, tragen Sie dazu bei, dass negative Auswirkungen
auf die Umwelt sowie auf die menschliche Gesundheit vermieden werden, die entstehen könnten, wenn dieses Gerät nicht entsprechend fachgerecht entsorgt wird. Die
Wiederverwertung der Rohstoffe trägt dazu bei, natürliche Ressourcen zu bewahren. Für
genauere Informationen zur Entsorgung dieses Geräts wenden Sie sich an Ihre örtliche
Behörde, an die Müllverwertung in Ihrer Region, oder an den Fachhändler bei dem Sie
dieses Gerät erworben haben.
7
BDA Tele_TD 1020_C_L_.indd 7 11.04.14 15:10
Page 8
Achtung! Wichtige Sicherheitshinweise
VORSICHT: UM DIE GEFAHR EINES ELEKTROSCHOCKS
ZU VERMEIDEN, SOLLTEN SIE NIEMALS DAS GEHÄUSE
ÖFFNEN. ES BEFINDEN SICH IM GERÄT KEINE TEILE
DIE VOM ANWENDER REPARIERT WERDEN KÖNNEN.
BEI BEDARF WENDEN SIE SICH AN QUALIFIZIERTE
SERVICEFACHKRÄFTE.
SICHERHEITSVORKEHRUNGEN:
Dieser Receiver wurde nach Vorgaben internationaler
Sicherheitsstandards hergestellt. Zu ihrem eigenen Schutz
sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen,
bevor Sie ihr neues Gerät in Betrieb nehmen.
Der Hersteller übernimmt keine Haftung für Schäden, die
durch unsachgemäße Handhabung und durch Nichteinhaltung
der Sicherheitsvorkehrungen entstanden sind.
1. Wenn Sie den Receiver aufstellen, sorgen Sie dafür,
dass an allen Seiten ein freier Raum von etwa 5 cm zur
Verfügung steht, damit die Luft ungehindert zirkulieren kann
und das Gerät sich nicht überhitzt. Dies gilt auch für die
senkrechte Installation.
2. Stellen Sie das Gerät nicht in einem eingeengten Bereich
auf, wie zum Beispiel in einem Bücherregal oder Ähnlichem.
Achten Sie darauf, dass die Luftzirkulation nicht beeinträchtigt wird, vor Allem sollten Sie niemals die Lüftungsschlitze
mit Zeitungen, Tischtüchern, Gardinen, usw. abdecken.
3. Stellen Sie keine brennenden Gegenstände, z.B. eine brennende Kerze, auf das Gerät.
4. Der Receiver darf niemals Flüssigkeiten oder Spritzwasser
ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände wie Vasen auf den Receiver.
5. Ziehen Sie nicht den Netzstecker des Gerätes um dieses
abzuschalten.
6. Das Stromkabel muss korrekt angeschlossen werden.
Berühren Sie niemals mit feuchten oder nassen Händen
das Stromkabel oder den Stecker.
7. Der Receiver sollte bei Temperaturen von 5ºC bis 40ºC
betrieben werden. Verwenden Sie das Gerät nur in einem
gemäßigten Klima, nicht unter tropischen Bedingungen.
8. Die Batterien der Fernbedienung sollten nicht extremer
Hitze, wie zum Beispiel direktem Sonnenlicht oder Feuer,
ausgesetzt werden.
Achten Sie bitte beim Entsorgen der Batterien auf entsprechende Umweltschutzbestimmungen.
CE-Zeichen für europäische Märkte
8
BDA Tele_TD 1020_C_L_.indd 8 11.04.14 15:10
Page 9
Das CE-Zeichen auf diesem Gerät gibt Ihnen die Sicherheit, dass das Gerät
den Vorschriften der EU-Direktive 2004/108/EC sowie der Direktive für
Niedrigspannungsgeräte 2006/95/EC entspricht.
Betriebspausen
Das Gerät sollte während eines Gewitters oder bei längeren Betriebspausen (z.B. Urlaub)
vom Netz getrennt werden.
9
BDA Tele_TD 1020_C_L_.indd 9 11.04.14 15:10
Page 10
4. Anschluss des DVB-C Receivers
a. Verbindung des Kabel-Eingangs des DVB-Receivers mit der
Antennensteckdose des Kabelnetzes.
b. USB-Schnittstelle für externes Speichermedium
c. Verbindung des Kabel-Ausgangs mit dem Antenneneingang des
Fernsehgerätes.
d. Scartverbindung des DVB-Receivers mit dem Fernsehgerät.
e. Verbindung des digitalen Audioausgangs mit einer HiFi-/Surround-
Anlage.
f. Netzanschluss
a
b
c
Kartenleser- Smart Card
bitte mit goldenem Chip
nach oben einführen
Bitte Smart Card Ihres Kabel
Netz Providers mit Chip nach
oben einsetzen
e
f
d
10
BDA Tele_TD 1020_C_L_.indd 10 11.04.14 15:10
Page 11
4.1 Anschluss des DVB-Receivers
a Verbinden Sie den Kabel-Eingang des Receivers durch ein geeignetes
Koaxialkabel mit der Anschlussdose des Kabelanschlusses.
4.2 Anschluss an externes USB Speichermedium
b Verbinden Sie ein externes USB Speichermedium, z. B. eine externe Festplatte,
über das USB-Kabel des Speichermediums mit der USB-Schnittstelle des
Receivers.
!!ACHTUNG: Je nach Gerätetyp muss das externe USB Massespeichergerät zusätzlich über ein separates Netzteil mit Strom versorgt werden. Lesen Sie hierzu bitte die
Bedienungsanleitung des zu verwendenden USB Massespeichergerätes!!
Hinweis: Bei USB Speichermedien, insbesondere bei USB Sticks gibt es zum Teil erheb-
liche Unterschiede bezüglich der Lese- bzw. Schreibgeschwindigkeit. Dies ist
abhängig von der Qualität des USB Gerätes. Verwenden Sie bitte nur USB
Sticks von Markenherstellern mit entsprechend hoher Geschwindigkeit und
genügend freiem Speicherplatz, um Aufnahme- und Wiedergabefehler zu vermeiden.
Bitte achten Sie darauf, dass der Datenträger im Datenformat FAT 32 formatiert ist.
Zudem muss sich das Speichermedium erst an dem Receiver initialisieren. Dieser
Anmeldevorgang kann ca. 20 Sekunden dauern.
4.3 Anschluss des Fernsehgerätes
Um eventuell verfügbare analoge sowie die digitalen Kabelprogramme an ein weiteres
Gerät z. B. Ihr Fernsehgerät weiterzuleiten, verfügt Ihr Receiver über einen AntenenAusgang.
c Verbinden Sie den Kabel-Ausgang des Receivers mit Hilfe eines geeigneten
Koaxialkabels mit dem Antennen-Eingang des nächsten Gerätes (Fernseh,
Video-/ DVD-Rekorder).
4.3. Anschluss an ein Fernsehgerät
d Verbinden Sie Receiver (SCART-Buchse TV) und Fernsehgerät (SCART-
Buchse) durch ein SCART-Kabel. Sollte Ihr Fernsehgerät entsprechend ausgerüstet sein, wird dieses beim Einschalten des Digital-Receivers automatisch auf
AV und somit auf Kabel-Betrieb umgeschaltet.
4.4. Anschluss an eine Hifi/ Dolby Digital Anlage
e Digital
Sollte Ihr Verstärker über einen entsprechenden elektrischen Eingang verfügen,
verbinden Sie die Buchse AUDIO OUT DIGITAL elektrisch des Receivers mit
dem elektrischen SPDIF Eingang Ihres Verstärkers.
Es stehen abhängig vom jeweiligen Sender, die Abtastraten von 32, 44.1 und 48
kHz zur Verfügung. Ebenso steht an diesem Ausgang, falls gesendet, das Dolby
Digital-Signal (AC3) zur Verfügung.
11
BDA Tele_TD 1020_C_L_.indd 11 11.04.14 15:10
Page 12
5. Grundfunktionen
5.1 Erstinstallation
Nachdem Sie die Sicherheitshinweise gelesen und das Gerät angeschlossen haben,
schalten Sie das Gerät wie in Kapitel 4.2.1. beschrieben ist ein. Bei der ersten
Inbetriebnahme erscheint das Menü Erstinstallation.
Stellen Sie in diesem Menü in der oberen Spalte (Menüsprache) die Sprache ein, in der
die Bildschirmeinblendungen dargestellt werden sollen.
> Wählen Sie mit den CH+/CH- Tasten die Spalte Sprache an.
> Stellen Sie mit den Tasten Vol+/Vol- die gewünschte Sprache ein.
> Wählen Sie anschließend mit den CH+/CH-Tasten die Spalte Orte an
und stellen Sie mit den Tasten Vol-/Vol+ das gewünschte Land ein,
in dem Sie das Gerät betreiben möchten und bestätigen Sie mit der OK-Taste.
> Wählen Sie in der folgenden Einblendung mit den Tasten Vol-/Vol+ die
Einblendung „Ja“ und bestätigen Sie mit der OK-Taste.
Das Gerät sucht nun alle verfügbaren TV- und Radioprogramme und speichert diese
automatisch ab.
Anschließend wechselt das Gerät in den normalen Fernsehbetrieb.
12
BDA Tele_TD 1020_C_L_.indd 12 11.04.14 15:10
Page 13
5 2.Grundfunktionen
5.2.1 Gerät einschalten
Sofern bereits TV- und/oder Radioprogramme gespeichert sind, gibt das Gerät beim
Einschalten das vor dem Ausschalten zuletzt eingestellte Programm wieder.
1. Gerät ein
Im Standbymodus “Ein/Aus” drücken um den Receiver
einzuschalten.
2. Gerät aus
Im Betriebsmodus auf “Ein/Aus” drücken um in den Standbymodus zu gehen.
5.2.2 Zwischen TV- und Radiomodus umschalten
Drücken Sie im Betrieb die Taste TV/Radio um zwischen TV und Radio
Programmwiedergabe umzuschalten. Bitte beachten Sie, das nicht in allen Regionen
Radioprogramme über DVB-T abgestrahlt werden.
5.2.3 Programmliste
> Drücken Sie “OK” um zur Programmliste zu gelangen.
> Mit den “CH+/CH-” Tasten können Sie nun den Cursor in der Programmliste
bewegen und ein Programm auswählen.
> Drücken Sie anschließend die OK -Taste, um auf das ausgewählte Programm
umzuschalten.
> MIt den Tasten << / >> können Sie in der Programmliste Seitenweise blättern.
Wenn Sie Ihre Lieblingsprogramme in einer FAV Liste eingegeben haben, drücken Sie
auf die Taste “FAV” um zur Favoritenliste zu gelangen:
> Drücken Sie die Tasten “CH+/CH-”, um Ihr bevorzugtes Programm zu wählen.
> Drücken Sie die Taste EXIT, um auf das gewählte Programm umzuschalten und
um die Programmliste zu verlassen.
13
BDA Tele_TD 1020_C_L_.indd 13 11.04.14 15:10
Page 14
5.2.4 Programminformation anzeigen InfoBox
Nach jedem Programmwechsel erscheint kurzzeitig eine Infobox mit den
Programmeigenschaften wie Programmplatz, Programmname, Titel der Sendung, Datum
und Uhrzeit.
> Drücken Sie die Taste INFO um sich diese Parameter bei laufender Sendung
anzeigen zu lassen.
> Durch erneutes Drücken der INFO Taste werden Ihnen die spezifischen
Sendeparameter des angewählten Programms angezeigt.
> Um die Info zu beenden drücken Sie die Taste EXIT.
5.2.5 Zurück zum vorherigen Programm
> Drücken Sie die Taste RECALL um zum vorherigen Programm zurückzukehren.
5.2.6 Audiokanal und Sprachkanal wählen
> Durch Drücken der Audio Taste können Sie die Sprache des Audiokanals
des derzeit eingestellten Programms wählen. Desweiteren können Sie in der
oberen Einblendung mit den Tasten Vol+/Vol- die folgenden Optionen der
Toneinstellung wählen: “Stereo”- “links”- “rechts” (Stereo-linker Kanal – rechter
Kanal) Mono.
> Drücken Sie die EXIT-Taste, um die Einstellung zu verlassen.
14
BDA Tele_TD 1020_C_L_.indd 14 11.04.14 15:10
Page 15
5.2.7 Elektronischer Programmführer (EPI)
> Drücken Sie auf der Fernbedienung die Taste “EPI”, damit gelangen Sie zum
elektronischen Programmführer (Electronic Programme Info) und können sich
weitere Informationen zum derzeit eingestellten Programm, zu laufenden und
folgenden Sendungen anzeigen lassen.
> Drücken Sie die Tasten PAGE auf/ab, um zwischen den einzelnen
Wochentagen umzuschalten.
Bitte beachten Sie, dass Sie das Gerät bei der EPI-Funktion immer auf das Programm
einstellen zudem Sie die EPI-Daten abrufen möchten. Drücken Sie die Taste EXIT, um
den EPG Elektronischer Programmführer zu verlassen.
15
BDA Tele_TD 1020_C_L_.indd 15 11.04.14 15:10
Page 16
5.2.8 Videotext
> Wenn Sie den Videotext aufrufen möchten, drücken Sie auf der Fernbedienung
im normalen Fernsehbetrieb die TXT Taste.
> Wählen Sie anschließend mit den Tasten CH+/CH- die Einblendung TTX und
bestätigen Sie mit der OK-Taste.
> Geben Sie die dreistellige Ziffer für die Seite ein, die Sie anzeigen möchten.
> Drücken Sie die Taste “CH-“ um zur vorherigen Seite zu gelangen, oder “CH+”
um zur nächsten Seite zu gelangen.
> Mit den Tasten Vol-/Vol+ können Sie sehr schnell die Seiten 100, 200,300 usw.
aufrufen. Drücken Sie die Taste EXIT, um den Videotext zu verlassen.
5.2.9 Untertitel
> Werksseitig ist die Untertitelanzeige ausgeschaltet. Wenn Sie die Untertitel
anzeigen möchten, drücken Sie die gelbe Taste auf der Fernbedienung,
dadurch gelangen Sie zum Untertitelmenü der derzeit laufenden Sendung,
soweit die Sendung über einen Untertitel verfügt.
> Markieren Sie die Einblendung Untertitel und bestätigen Sie mit der OK-Taste.
Drücken Sie die Taste EXIT, um das Menü zu verlassen.
16
BDA Tele_TD 1020_C_L_.indd 16 11.04.14 15:10
Page 17
6. Receiver / DVB-C Einstellungen - Grundeinstellungen
Im Hauptmenü Ihres Receivers finden Sie unter Receiver folgende Menüpunkte:
Programmverwaltung, Sender suchen, Einstellungen, USB, Werkseinstellung, Ausgabe
und Conax CA.
> Drücken Sie zunächst die Taste MENU um zum Hauptmenü zu gelangen.
> Im Hauptmenü können Sie sich mit den Tasten “CH+/CH-“ bewegen, um einen
Menüpunkt auszuwählen drücken Sie die Taste OK wenn der gewünschte
Menüpunkt markiert ist.
6.1. Suchlauf
Um neue Programme in Ihrem Receiver zu speichern, müssen Sie einen Suchlauf durchführen. Dieser Suchlauf muss nur dann durchgeführt werden, wenn neue Programme
gefunden werden sollen, die sich noch nicht in der Programmliste befinden, oder wenn
bei der Erstinstallation der Suchlauf noch nicht durchgeführt wurde.
> Gehen Sie zunächst im Hauptmenü mit den CH-/CH+ Tasten zum Punkt
Sender suchen und drücken Sie die OK-Taste.
Wählen Sie anschließend den gewünschten Suchmodus aus.
6.1.1 Manuelle Suche
Mit der manuellen Suche können Sie gezielt auf einer bestimmten Frequenz Programme
suchen. Dazu müssen die vom Kabelanbieter genutzen Sendeparameter bekannt sein.
Die manuelle Suche ist dann sinnvoll, wenn Sie die Sendeparameter des Kabelanbieters
kennen, und Sie nur bestimmte Programme suchen möchten.
> Markieren Sie mit den Tasten CH+/CH- die Zeile „Manuelle Suche “ und
bestätigen Sie mit der OK-Taste.
> Geben Sie mit Hilfe der Zahlentastatur der Fernbedienung erforderlichen
Parameter ein.
17
BDA Tele_TD 1020_C_L_.indd 17 11.04.14 15:10
Page 18
> Wechseln Sie mit Hilfe der Tasten CH+/CH- in die nächste Zeile.
> Wenn Sie alle Eingaben abgeschlossen haben, bestätigen Sie mit OK.
Der Receiver führt nun einen Suchlauf auf denen von Ihnen eingegebenen
Sendeparameter durch und speichert gefundene Programme in die Porgrammliste ab.
Um die Suche vorzeitig zu beenden, drücken Sie EXIT auf der Fernbedienung.
6.1.2 Automatische Suche (empfohlen)
Bei diesem Suchlauf wird automatisch der gesamte Empfangsfrequenzbereich des
Receivers nach Programmen abgesucht.
Dies ist der empfohlene Suchlauf.
Im Anschluss werden die Programme in eine gängige Reihenfolge abgelegt.
Dies funktioniert in vielen Kabelnetzen. Außerdem hat dieser Suchlauf den Vorteil, dass
er in der Regel nach wenigen Minuten beendet ist.
> Gehen Sie zunächst im Hauptmenü mit den CH-/CH+ Tasten zum Punkt
Sender suchen und drücken Sie die OK-Taste.
Es öffnet sich folgendes Fenster:
18
BDA Tele_TD 1020_C_L_.indd 18 11.04.14 15:10
Page 19
> Markieren Sie mit den Tasten CH+/CH- die Zeile „Automatische Suche“ und
bestätigen Sie mit der OK-Taste.

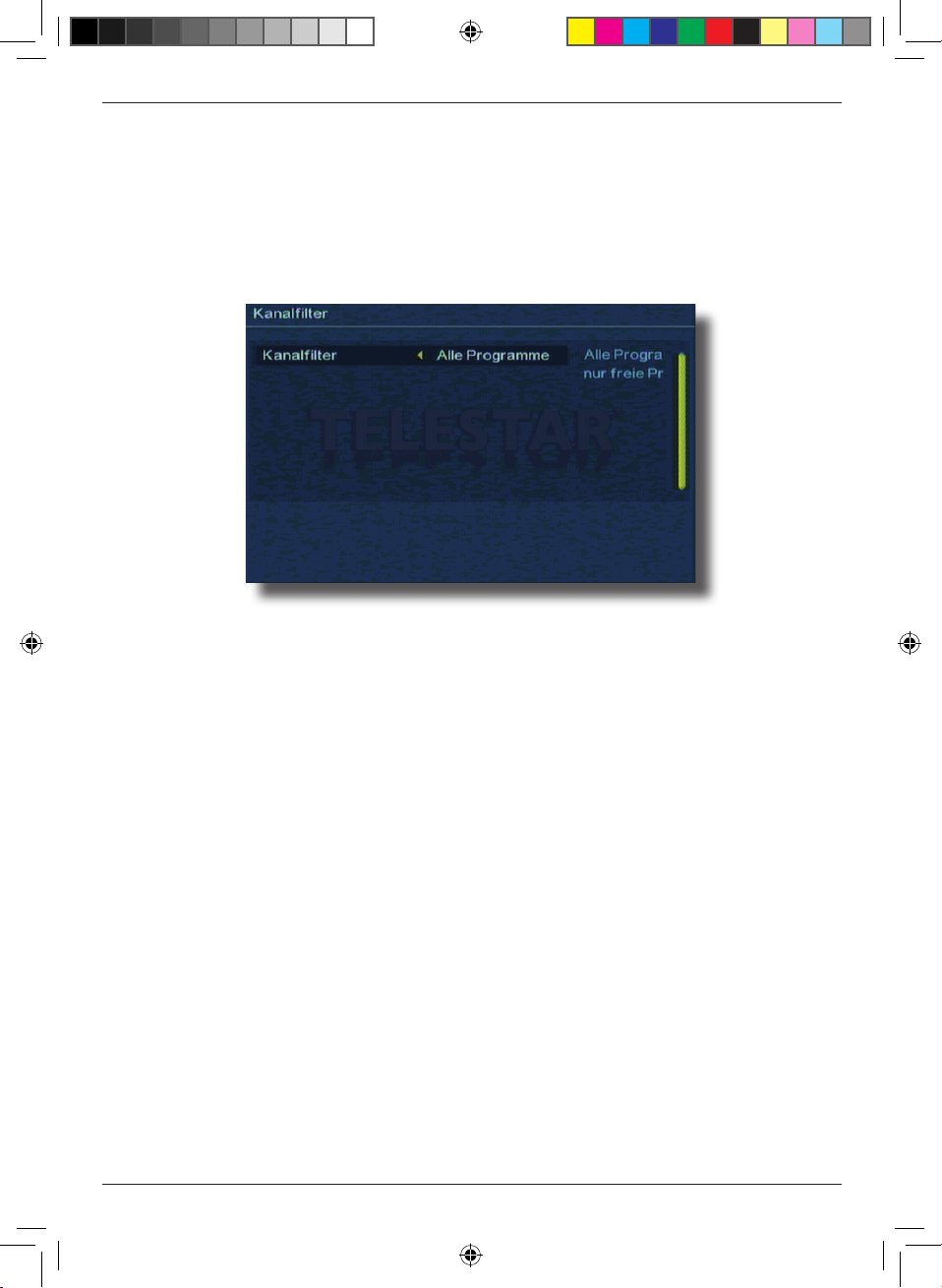

> Wählen Sie im nächsten Fenster aus, ob Sie alle empfangbaren Programme
suchen und speichern möchten, oder ob nur unverschlüsselte, frei empfangbare
Programme gesucht und gespeichert werden sollen.
> Gehen Sie mit der VOL+ Taste in die rechte Spalte und wählen Sie dort mit Hilfe
der CH+/CH- Taste die Option aus.
Die Suche nach nur freien Programmen bietet sich dann an, wenn Sie keine Smart Card
zur Verfügung haben, mit der Sie verschlüsselte Programme empfangen können.
> Bestätigen Sie die Auswahl mit OK.
Der Receiver führt nun einen Suchlauf auf denen von Ihnen eingegebenen
Sendeparameter durch und speichert gefundene Programme in die Programmliste ab.
19
BDA Tele_TD 1020_C_L_.indd 19 11.04.14 15:10
Page 20
6.1.3 Automatische Frequenz Suche
In dieser Suche, startet der Receiver einen Suchlauf über das komplette
Frequenzspektrum.
Dieser Suchlauf kann zwischen 20 und 30 Minuten in Anspruch nehmen. Die Reihenfolge
der Programme kann anschließend jederzeit individuell angepasst werden.
Diese Suche sollte nur dann durchgeführt werden, wenn die Automatische Suche nicht
alle empfangbaren Programme gefunden hat.
> Gehen Sie zunächst im Hauptmenü mit den CH-/CH+ Tasten zum Punkt
Sender suchen und drücken Sie die OK-Taste.
Es öffnet sich folgendes Fenster:
In manchen Fällen kann es erforderlich sein, diverse Parameter in dem folgenden Menü
zu verändern. Dies ist von Ihrem Kabelnetzbetreiber abhängig. In der Regel müssen
diese Einstellungen aber nicht verändert werden.
> Drücken Sie die OK Taste erneut, um den Suchlauf zu starten.
20
BDA Tele_TD 1020_C_L_.indd 20 11.04.14 15:10
Page 21
Das Gerät sucht nun den gesamten Frequenzbereich nach verfügbaren TV- und
Radioprogrammen ab.
Die gefundenen Sender werden beim Verlassen des Menüs automatisch gespeichert.
6.2 Programmverwaltung
Um in die Programmverwaltung zu gelangen, gehen Sie im Hauptmenü mit den CH+/CHTasten auf den Punkt Programmverwaltung und bestätigen mit der OK-Taste.
In diesem Menü können Sie die gespeicherten Programme nach verschiedenen Kriterien
bearbeiten.
6.2.1 Programmliste bearbeiten
In diesem Menü können Sie die Programmliste nach Ihren persönlichen Wünschen
bearbeiten.
> Markieren Sie mit den Tasten CH+/CH- die Einblendung
Programme bearbeiten und bestätigen Sie mit der OK Taste.
Sie sehen links die Liste der gespeicherten Programme, und unten die Optionen, die
Ihnen zum Bearbeiten der Liste zur Verfügung stehen.
21
BDA Tele_TD 1020_C_L_.indd 21 11.04.14 15:10
Page 22
6.2.1.1 Programme Sperren/Entsperren
> Markieren Sie mit Tasten CH+/CH- das Programm, das Sie gerne sperren
möchten.
> Drücken Sie die blaue Taste. Die PIN wird abgefragt. Wenn Sie die PIN nicht
geändert haben, ist diese in der Werkseinstellung 0000. Drücken sie OK.
Der Sender ist im laufenden Betrieb danach nur noch durch Eingabe der PIN
aufzurufen.
Wenn Sie einen gesperrten Sender wieder entsperren möchten, verfahren Sie in der
gleichen Weise.
6.2.1.2 Programme Löschen
> Wenn Sie einen Sender aus der Programmliste löschen möchten, wählen Sie
mit den CH+/CH- Tasten das gewünschte Programm aus und drücken sie die
grüne Taste.
> Es erscheint ein Kreuz Symbol an dem gewünschten Sendeplatz.
> Wenn Sie das Menü durch Drücken der Taste EXIT verlassen, wird das
Programm im Anschluss aus der Senderliste gelöscht.
22
BDA Tele_TD 1020_C_L_.indd 22 11.04.14 15:10
Page 23
6.2.1.3 Programme sortieren
Bitte beachten Sie, dass Sie die Reihenfolge nur verändern können wenn Sie im
Menü „Systemeinstellungen“ den LCN-Modus abgeschaltet haben.
> Wählen Sie mit den Tasten CH+/CH- das Programm aus, welches Sie gerne
verschieben möchten.
> Drücken Sie anschließend die gelbe Taste, um das gewünschte Programm zu
markieren.
> Wählen Sie anschließend mit den Pfeiltasten CH+/CH- den Programmplatz aus
auf dem das Programm gespeichert werden soll.
> Drücken Sie die OK-Taste, um das Programm auf dem neuen Programmplatz
abzulegen.
Verschieben Sie auf diese Weise alle Sender nach Ihren Wünschen.
Die neuen Programmplätze werden beim Verlassen des Menüs durch die Taste EXIT
automatisch gespeichert.
6.2.1.4 Favoritenliste anlegen
> Wählen Sie mit den Tasten CH+/CH- ein Programm aus, das Sie gerne in die
Favoritenliste aufnehmen möchten.
> Drücken Sie die rote Taste, um das Programm in die Favoritenliste aufzu-
nehmen. Das gewählte Programm ist anschließend mit einem Herz-Symbol
gekennzeichnet. Wählen Sie auf diese Weise alle Sender aus, die in der
Favoritenliste erscheinen sollen.
> Drücken Sie anschließend die EXIT-Taste, um das Menü zu verlassen.
Um die Favoritenliste aufzurufen, drücken Sie im normalen Fernsehbetrieb die
FAV Taste.
23
BDA Tele_TD 1020_C_L_.indd 23 11.04.14 15:10
Page 24
6.2.1.5 Umbenennen
Sie können einzelne Programme umbenennen.
> Wählen Sie mit den CH+/CH- Tasten das Programm aus, dessen Namen Sie
ändern möchten.
> Drücken Sie die Taste VOL+.
> Geben Sie mit Hilfe der Zehnertastatur den Namen für den Sender ein.
> Durch Drücken der Taste EXIT verlassen Sie das Menü. Die Einstellungen
werden gespeichert.
6.2.2 Alle Programme löschen
Sie können alle in der Liste verfügbaren Programme löschen.
> Wählen Sie dazu die Zeile alle Programme löschen an und bestätigen Sie mit
OK.
> Geben Sie den 4 stelligen PIN Code ein. (werksseitig 0000).
> Wählen Sie aus, ob Sie TV-Kanäle oder Radio-Kanäle löschen wollen.
> Sie erhalten eine Sicherheitsabfrage.
> Bestätigen Sie diese mit OK.
6.3 Einstellungen
Das Menü Systemeinstellung bietet Ihnen die Möglichkeit, den Receiver nach Ihren
Wünschen einzustellen.
Sie gelangen in dieses Menü, indem Sie im Hauptmenü mit den CH+/CH- Tasten den
Punkt Systemeinstellung anwählen und mit OK bestätigen.
6.3.1 Menü/Anzeige
> Markieren Sie die Zeile Menü/Anzeige und bestätigen Sie die Eingabe mit der
OK-Taste.
> In der ersten Zeile Menüdesign können Sie mit den Tasten Vol+/Vol- die Farbe
des Hintergrundes des OSD-Menüs einstellen.
24
BDA Tele_TD 1020_C_L_.indd 24 11.04.14 15:10
Page 25
> In der zweiten Zeile können Sie die Dauer der Infoleiste in Sekunden einstellen.
Die Infoleiste wird bei jedem Umschalten auf ein anderes Programm eingeblen-
det.
> Stellen Sie in der dritten Zeile die Menütransparenz ein.
> In der vierten Zeile können Sie mit den Tasten Vol-/Vol+ die Menüsprache des
Gerätes verändern.
In der fünften Zeile legen Sie die erste Audio-Sprache fest. Einige Sender strahlen
bestimmte Sendungen mehrsprachig aus. Wenn eine Sendung in der hier festgelegten
Sprache gesendet wird, wird der Receiver automatisch diese Sprache wiedergeben, wenn
Sie diese Sendung einschalten.
> Markieren Sie die Zeile 1. Audio-Sprache mit den CH+/CH- Tasten und wählen
die gewünschte Sprache mit den VOL+/VOL- Tasten aus.
> In der untersten Spalte können Sie auf die gleiche Weise wie im vorherigen
Punkt die 2. Audio Sprache festelegen.
Beide Audiosprachen lassen sich im normalen Fernsehbetrieb über die Audio Taste auf-
rufen.
6.3.2. Bildeinstellungen
> Wählen Sie im Menü Bildeinstellungen mit den CH+/CH- Tasten die
Einblendung Anzeigemodus, um Ihren Receiver an Ihr Fernsehgerät anzupas-
sen.
> In der Zeile Anzeigemodus können Sie mit den VOL+/VOL- Tasten den
Receiver auf den Videostandard Ihres Fernsehgerätes einstellen.
> Sie haben die Möglichkeit zwischen Automatisch, PAL und NTSC zu wählen.
Diese Einstellung sollten Sie im Regelfall auf PAL oder Auto belassen.
> In der nächsten Zeile können Sie das Bildformat Ihres Fernsehgerätes
einstellen. Es stehen die Formate 16:9, 4:3LB und 4:3PS zur Auswahl.
25
BDA Tele_TD 1020_C_L_.indd 25 11.04.14 15:10
Page 26
16:9
Stellen Sie den Receiver auf 16:9 ein, wenn Sie das Gerät an einem Fernsehgerät mit
dem Bildformat 16:9 betreiben.
4:3LB(Letterbox):
Das Breitbildformat wird in dieser Einstellung auch auf einem 4:3 Gerät vollständig darge-
stellt. Sie sehen bei einer Sendung, die in 16:9 gesendet wird, oben und unten schwarze
Ränder am Bildschirm.
4:3PS:(Pan&Scan):
Bei dieser Einstellung wird ein Bild, das im 16:9 Format gesendet wird, auf einem 4:3
Fernsehgerät entsprechend so verändert das die wichtigen Bildinhalte übertragen werden. Dadurch kann auch auf einem 4:3 Fernsehgerät eine Sendung in 16:9 wiedergegeben werden ohne dass oben und unten schwarze Balken erscheinen. Es werden jedoch
einige Bildinhalte rechts und links abgeschnitten.
TV Modus
Stellen Sie in diesem Punkt ein, ob der Receiver am Videoausgang ein RGB- oder ein
CVBS-Signal wiedergeben soll.
In den folgenden Punkten dieses Untermenüs können Sie noch weitere Einstellungen wie
Helligkeit, Kontrast, Farbschema und die Sättigung nach Ihren Bedürfnissen verändern.
6.3.3 Systemeinstellungen
> Wählen Sie im Menü Einstellungen den Punkt Systemeinstellungen an und
bestätigen Sie mit OK.
Hier können Sie nun einige Einstellungen des Gerätes vornehmen, die Sie mit Hilfe der
CH+/CH- Taste ändern können.
26
BDA Tele_TD 1020_C_L_.indd 26 11.04.14 15:10
Page 27
6.3.3.1 Sound Effekt
Stellen hier mit Hilfe der VOL+/VOL- Taste den Audiomodus entsprechend Ihren
Bedürfnissen ein.
6.3.3.2 Umgebung
Hier können Sie mit Hilfe der VOL+/VOL- Taste den Umgebungs Effekt ein- oder
ausschalten.
6.3.3.3 JPEG Wirkung
Wenn Sie diese Funktion aktivieren, dann werden bei Fotos, die Sie über einen angeschlossenen USB Datenträger abrufen können, verschiedene Übergänge gezeigt.
6.3.3.4 LCN & SID
Den LCN Modus (Local Channel Number) können sie hier ein- oder ausschalten. Der
LCN Modus beinhaltet eine vom Sendebetreiber zur Verfügung gestellte Kanalsortierung.
Dies kann nur dann zur Verfügung stehen, wenn diese Sortierung vom Sendebetreiber
bereit gestellt wird.
6.3.3.5 Auto Standby
Aus Umweltschutzgründen kann sich das Gerät nach 3 Stunden automatisch aus dem
laufenden Betrieb in Standby schalten, wenn in diesem Zeitraum keine Bedienfunktionen
wie Programmwahl, Lautstärke etc. ausgeführt worden sind.
ACHTUNG! Im Auslieferungszustand ist diese Funktion aktiviert!
Sie können diese Funktion unter diesem Menüpunkt deaktivieren.
Schalten Sie die Funktion hier ein oder aus.
6.3.3.7 Standby Uhr
Unter diesem Menüpunkt haben Sie die Möglichkeit, die Uhrzeitanzeige des Receivers im
Standby-Betrieb ein- bzw. auszuschalten.
6.3.4 Zeit
Im Uhrzeitmenü gibt es zwei Zeitmodi, eine Automatische Einstellung und eine Manuelle
Einstellung. Drücken Sie die Tasten VOL+/VOL-, um den Zeitmodus zu wählen.
27
BDA Tele_TD 1020_C_L_.indd 27 11.04.14 15:10
Page 28
1. Die werkseitige Einstellung ist „Automatisch“.
2. Drücken Sie die Tasten CH+/CH-, um zwischen den Zeilen auf und ab zu navigieren.
3. In der Einstellung „Manuell“ drücken Sie die Tasten CH+/CH-, um zwischen den Zeilen
Datum und Zeit zu wählen.
Wählen Sie unter dem Menüpunkt Uhrzeit einstellen die Betriebsart Automatisch mit
Hilfe der VOL+/VOL- Taste aus. Das Gerät synchronisiert nun die Uhrzeit automatisch.
Dies kann einige Sekunden dauern. Ggf. ist es erforderlich, das Gerät nach Verlassen
des Menüs über die Taste EXIT einige Sekunden auf einem Programmplatz, z.B. ZDF,
eingestellt zu lassen, um die Synchronisation der Uhrzeit abzuschließen.
6.3.4.1 Uhrzeit manuell einstellen
Neben der automatischen Uhrzeiteinstellung können Sie die Uhrzeit und das Datum auch
manuell einstellen. Dies ist aber in der Regel nicht erforderlich sofern ein ausreichender
Empfang der Fernsehprogramme über die angeschlossene Antenne gewährleistet ist.
> Wählen Sie unter dem Menüpunkt Uhrzeit einstellen die Betriebsart Manuell
mit Hilfe der VOL+/VOL- Taste aus.
> Wechseln Sie in die Zeile Datum und drücken Sie die
Tasten VOL+ oder VOL-.
> Wählen Sie das aktuelle Datum aus und bestätigen Sie mit OK.
> Geben Sie in der Zeile Zeit die aktuelle Zeit ein.
6.3.5 Timer
In diesem Menüpunkt können Sie einen Timer zur Programmierung z.B. für eine
Aufnahme eines angeschlossenen Video/DVD Rekorders einstellen.
> Rufen Sie über die Menütaste das Hauptmenü auf.
Wählen Sie mit den CH+/CH- Tasten die Einblendung Einstellungen und
bestätigen Sie mit der OK-Taste.
> Wählen Sie anschließend die Einblendung Timer einstellen und bestätigen Sie
mit der OK-Taste.
28
BDA Tele_TD 1020_C_L_.indd 28 11.04.14 15:10
Page 29
Unter dem Menüpunkt Timer einstellen können Sie bis zu acht Timer einstellen.
Schaltuhr Nummer
Wählen Sie in der Zeile Schaltuhr Nummer das Timerereignis aus, das Sie einstellen
möchten.
Timer Modus
Unter dem Punkt Timer Modus können Sie einstellen ob der Timer einmalig, täglich,
wöchentlich, jährlich aktiv werden soll oder ob der Timer nicht aktiv sein soll. Dies ist
dann nützlich wenn Sie z.B. eine Serie die täglich läuft aufzeichnen möchten.
Einmalig: Der Timer wird nur einmal geschaltet.
täglich: Der Timer läuft täglich ab.
wöchentlich: Der Timer wird einmal pro Woche geschaltet.
jährlich: Der Timer wird einmal jährlich geschaltet.
Aus: Der Timer ist nicht aktiv.
Ereignis
Stellen Sie hier ein, was der Timer zum eingestellten Termin ausführen soll.
Ausschalten:
Der Receiver schaltet zu dem eingestellten Termin vom Normalbetrieb in Standby.
Meldung:
Der Receiver bringt eine Weckmeldung im Bildschirm, die Sie in der nächsten Zeile einstellen können.
Kanal:
Der Receiver schaltet zu dem eingestellten Termin auf ein, in der nächsten Zeile einzustellendes Programm.
Einschalten:
Der Receiver schaltet zu dem eingestellten Termin von Standby in Normalbetrieb.
Timerprogramm
Stellen Sie hier das Programm ein, auf das das Gerät zum eingestellten Termin umschalten soll.
Datum
Stellen Sie hier das Datum ein, zu dem der Timer aktiviert werden soll.
Zeit
Geben Sie hier die Uhrzeit des Timers über die Zehnertastatur ein.
Dauer
Stellen Sie hier über die Zehnertastatur die Dauer der Aufnahme in Stunden und Minuten
ein.
29
BDA Tele_TD 1020_C_L_.indd 29 11.04.14 15:10
Page 30
6.3.6 Jugendschutz
Unter diesem Punkt können Sie einen individuellen 4- stelligen PIN-Code angeben.
Dieser wird z.B. dann benötigt, wenn Sie in der Programmverwaltung ein oder mehrere
Programme mit einer Kindersicherung versehen haben um Sie vor unerlaubtem Zugriff zu
schützen.
> Rufen Sie über das Hauptmenü den Menüpunkt Einstellungen auf.
> Wählen Sie unter Einstellungen den Punkt Kindersicherung an und bestätigen
Sie mit OK.
> Geben Sie das aktuelle Passwort mit Hilfe der Zehnertastatur ein.
> Das werksseitig eingestellte Passwort ist 0000.
> Geben Sie das neue Passwort ein und wiederholen Sie die Eingabe unter
Passwort bestätigen.
6.4 USB
Ihr Receiver ist an der Rückseite mit einer USB 2.0. Schnittstelle ausgestattet, über
welche USB Massespeichergeräte wie beispielsweise ein USB Stick oder eine externe
Festplatte angeschlossen werden können (Gerätevoraussetzungen: Dateiformat FAT 32,
Geschwindigkeit bei externen Festplatten: 5400 U/min).
!!ACHTUNG:
Je nach Gerätetyp muss das externe USB Massespeichergerät zusätz-
lich über ein separates Netzteil mit Strom versorgt werden. Lesen
Sie hierzu bitte die Bedienungsanleitung des zu verwendenden USB
Massespeichergerätes!!
Hinweis: Bei USB Speichermedien, insbesondere bei USB Sticks gibt
es zum Teil erhebliche Unterschiede bezüglich der Lese- bzw.
Schreibgeschwindigkeit. Dies ist abhängig von der Qualität des USB
Gerätes. Verwenden Sie bitte nur USB Sticks von Markenherstellern mit
entsprechend hoher Geschwindigkeit und genügend freiem Speicherplatz
um Aufnahme- und Wiedergabefehler zu vermeiden.
!!Bitte beachten Sie, dass die externe Festplatte unbedingt im Dateiformat FAT 32
formatiert sein muss, da sonst die Festplatte nicht vom Receiver erkannt wird!!
30
BDA Tele_TD 1020_C_L_.indd 30 11.04.14 15:10
Page 31
6.4.1 Multimedia- Wiedergabe
Über die USB Medien Option können Sie mit Hilfe Ihres Receivers Musik, Bilder oder
Filme vom angeschlossenen Massespeichergerät abspielen
!!ACHTUNG: wurde der Wechseldatenträger nicht korrekt angeschlossen bzw.
wurde ein fehlerhaftes Medium angeschlossen, erscheint folgende Meldung:
Kein Datenträger gefunden!
Film
Möchten Sie über Ihren Receiver Videos anschauen, verbinden Sie einen USB Stick oder
eine externe Festplatte mit entsprechenden Dateien über den USB Anschluss mit Ihrem
Receiver.
> Rufen Sie das USB Menü auf, wählen Sie mit den Tasten CH+/CH- im Menü
USB den Punkt Mutlimedia- Wiedergabe an und bestätigen Sie mit OK.
> Wählen Sie den Punkt Film an und bestätigen Sie erneut mit OK.
> Anschließend wählen Sie den Pfad für die Datei, die Sie abspielen möchten und
drücken Sie die OK Taste. Über das schwarze Tastenfeld können Sie im USB
Modus den Player steuern.
31
BDA Tele_TD 1020_C_L_.indd 31 11.04.14 15:10
Page 32
Musik
Möchten Sie über Ihren Receiver Musik hören, verbinden Sie einen USB Stick oder
eine externe Festplatte mit entsprechenden Dateien über den USB Anschluss mit Ihrem
Receiver.
> Rufen Sie das USB Menü auf, wählen Sie mit den Tasten CH+/CH- im Menü
USB den Punkt Mutlimedia- Wiedergabe an und bestätigen Sie mit OK.
> Wählen Sie den Punkt Musik an und bestätigen Sie erneut mit OK.
Anschließend wählen Sie den Pfad für die Datei, die Sie abspielen möchten und drücken
Sie die OK Taste. Über das schwarze Tastenfeld können Sie im USB Modus den Player
steuern.
Foto
Möchten Sie über Ihren Receiver Bilder betrachen, verbinden Sie einen USB Stick oder
eine externe Festplatte mit entsprechenden Dateien über den USB Anschluss mit Ihrem
Receiver.
> Rufen Sie das USB Menü auf, wählen Sie mit den Tasten CH+/CH- im Menü
USB den Punkt Mutlimedia- Wiedergabe an und bestätigen Sie mit OK.
> Wählen Sie den Punkt Foto an und bestätigen Sie erneut mit OK.
32
BDA Tele_TD 1020_C_L_.indd 32 11.04.14 15:10
Page 33
Anschließend wählen Sie den Pfad für die Datei, die Sie abspielen möchten und drücken
Sie die OK Taste. Über das schwarze Tastenfeld können Sie im USB Modus den Player
steuern.
33
BDA Tele_TD 1020_C_L_.indd 33 11.04.14 15:10
Page 34
6.4.2 USB Datenträger formarieren
In diesem Menüpunkt haben Sie die Möglichkeit, das angeschlossene USBSpeichermedium zu formatieren.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt USB und bestätigen Sie mit
OK.
> Wählen Sie Formatierung an und bestätigen Sie mit OK.
> Es öffnet sich ein entsprechendes Fenster, in welchem Sie über die Pfeiltasten
rechts/links die gewünschte Partition auswählen können.
> Bestätigen Sie die Angaben mit OK.
ACHTUNG!
Alle auf dem Datenträger vorhandenen Dateien werden bei der
Formatierung gelöscht!
> Es erscheint eine Abfrage, ob Sie den Datenträger wirklich formatieren
möchten.
Zum Formatieren wählen Sie mit den Pfeiltasten links/rechts OK, möchten
Sie den Datenträger nicht formatieren, so drücken Sie die Taste EXIT.
6.4.3 Native 32 Spiele
Über diesen Menüpunkt können Sie Videospiele spielen, die Sie zuvor über die
Internetseite www.native32.com/english heruntergeladen haben.
Die heruntergeladene Datei speichern Sie bitte auf einem USB Datenträger und setzten
diesen dann in den Receiver ein.
Um das heruntergeladene Spiele spielen zu können, gehen Sie bitte wie folgt vor:
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt USB und bestätigen Sie mit
OK.
> Wählen Sie die Zeile Native32 Spiele an, und bestätigen Sie mit OK.
> Wählen Sie nun ein Spiel an, das Sie heruntergeladen haben.
> Die heruntergeladenen Spiele befinden sich in einem separaten Ordner auf dem
USB Datenträger.
34
BDA Tele_TD 1020_C_L_.indd 34 11.04.14 15:10
Page 35
> Wählen Sie in dem Ordner die .smf Datei aus.
> Sobald Sie mit OK bestätigen, wird das Spiel gestartet.
35
BDA Tele_TD 1020_C_L_.indd 35 11.04.14 15:10
Page 36
6.4.4 Software
Über die USB-Schnittstelle haben Sie die Möglichkeit, die Betriebssoftware Ihres Receivers zu aktualisieren. Hierzu benötigen Sie die entsprechende Software, welche Sie ggf.
unter www.TelSKY.de downloaden können. Diese spielen Sie dann auf einen USB Stick
und verbinden diesen via USB mit dem Receiver.
> Rufen Sie über die Taste Menü das Hauptmenü auf.
> Wählen Sie den Punkt USB an und bestätigen Sie mit OK.
> Markieren Sie mit den Tasten CH+/CH- die Einblendung Software und
bestätigen Sie mit OK.
> Wählen Sie den Ordner, in dem Sie die Software gespeichert haben.
> Wählen Sie hier die Datei aus und bestätigen Sie mit OK.
> Bestätigen Sie erneut mit OK, um das Update zu starten.
Das Gerät startet danach mit der ersten Inbetriebnahme.
36
BDA Tele_TD 1020_C_L_.indd 36 11.04.14 15:10
Page 37
6.5 Werkseinstellung
Hier können Sie den Receiver in den Auslieferungszustand zurückversetzen. Alle von
Ihnen individuell vorgenommenen Einstellungen werden gelöscht und die vom Werk
eingestellten Werte aufgerufen.
> Rufen Sie über die Taste Menü das Hauptmenü auf.
> Markieren Sie mit den Tasten CH+/CH- die Einblendung Werkseinstellung und
bestätigen Sie mit OK.
> Geben Sie in der nächsten Einblendung ihr persönliches Passwort ein.
(Im Werkszustand 0000).
> Markieren Sie in der nächsten Einblendung (Werkseinstellung setzen) die
Einblendung „Ja“ und bestätigen Sie die Eingabe mit OK.
Das Gerät startet anschließend wieder mit der Erstinstallation
6.6 Ausgabe
Unter diesem Punkt können Sie die spezifischen Daten Ihres Gerätes abrufen.
> Rufen Sie über die Taste Menü das Hauptmenü auf.
> Markieren Sie mit den Tasten CH+/CH- die Einblendung Ausgabe und
bestätigen Sie mit OK.
6.7 Conax CA
Unter diesem Menüpunkt gelangen Sie in die Untermenüs der eingesteckten Smartcard
und können entsprechende Informationen und Einstellungen abrufen.
> Wählen Sie in den Systemeinstellungen über die Pfeiltasten auf/ab den Punkt
„CONAX CA“, bestätigen Sie die Auswahl mit OK.
> Hier können Sie nun Einstellungen an der Smartcard vornehmen und
Informationen zu dieser abrufen.
37
BDA Tele_TD 1020_C_L_.indd 37 11.04.14 15:10
Page 38
6.8 Programmlisten aus- und einlesen
Sollten Sie Programme nach Ihren Wünschen in der Reihenfolge verändert bzw.
Sender aus der Liste gelöscht oder hinzugefügt haben, können Sie diese individuelle
Programmliste abspeichern, um sie nach einem Werksreset wieder auf den Receiver aufspielen zu können. Außerdem haben Sie die Möglichkeit, die Programmliste des Gerätes
auszulesen und auf einen anderen Receiver des gleichen Typs mit Hilfe eines USB
Datenträgers zu übertragen.
Gehen Sie dazu bitte wie folgt vor:
> Setzen Sie einen USB Stick in das Gerät ein, aus dem Sie die Programmliste
auslesen möchten.
> Wählen Sie den Menüpunkt Ausgabe an, und bestätigen Sie mit OK.
> Sie erhalten nun die Spezifikationen des Gerätes wie Modellnummer und
Software Version.
> Drücken Sie die blaue Taste der Fernbedienung und warten Sie ca. 10
Sekunden. Die Programmliste wird auf den Stick übertragen.
> Nun können Sie den Stick entfernen.
Um die Programmliste wieder einzulesen gehen Sie wie folgt vor:
> Setzen Sie den Stick in das Gerät ein.
> Wählen Sie im Menü den Punkt USB an und bestätigen Sie mit OK.
> Wählen Sie die Zeile Programmlisten Update an und bestätigen Sie mit OK.
> Wählen Sie die db.bin Datei aus und bestätigen Sie mit OK
Die Programmliste wird eingelesen.
38
BDA Tele_TD 1020_C_L_.indd 38 11.04.14 15:10
Page 39
7. Allgemeine Bedienung
7.1 Ein- und Ausschalten
> Schalten Sie den Receiver durch Drücken der Taste Ein/Standby auf der
Fernbedienung ein.
> Durch nochmaliges Drücken dieser Taste schalten Sie das Gerät wieder aus.
> Das Gerät ist nun im Bereitschaftsbetrieb (Standby).
7.2 Programmwahl
Mit Hilfe der Programm auf/ab-Tasten
> Schalten Sie die Programme mit Hilfe der Programmtasten auf/ab auf der
Fernbedienung oder am Gerät jeweils um einen Programmplatz auf oder ab.
Mit Hilfe der Zehnertastatur
> Geben Sie mit Hilfe der Zehnertastatur die gewünschte Programmnummer ein.
Zum Beispiel
1 für Programmplatz 1
1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234
Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem
Drücken einer Taste ca. 3 Sekunden Zeit, um die Eingabe zu vervollständigen.
Wollen Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können
Sie den Umschaltvorgang durch längeres Gedrückthalten der letzten Ziffer beschleunigen.
Mit Hilfe der Programmliste:
> Drücken Sie die Taste OK.
> Nun können Sie mit den CH+/CH- das gewünschte Programm markieren.
> Durch Drücken der Taste OK wird das markierte Programm eingestellt.
> Mit den CH+/CH- bewegen Sie den Marker jeweils um eine Zeile in der Liste.
7.2.1 Programm mit Hilfe einer Favoritenliste
> Drücken Sie die Taste FAV. Es erscheint die aktive Favoritenliste , sofern diese
erstellt worden ist. Lesen Sie dazu bitte auch 5.2.1.4.
> Wählen Sie nun mit Hilfe der CH+/CH- eineFavoritenliste aus.
> Markieren Sie mit den CH+/CH- oder den Tasten Blättern auf/ab das Programm,
das Sie sehen möchten.
> Bestätigen Sie mit OK.
> Um in die Gesamtliste zu gelangen, drücken Sie die Taste EXIT.
7.2.2 TV/Radioumschaltung
Die Vorprogrammierung enthält neben den Fernsehprogrammen auch Radioprogramme.
> Schalten Sie mit der Taste TV/Radio den Receiver in den Radiobetrieb.
Der Receiver schaltet nun auf das zuletzt gehörte Radioprogramm um.
> Durch erneutes Drücken der Taste TV/Radio wird wieder das zuletzt gesehene
Fernsehprogramm eingestellt.
> Programme können im Radiomodus genau wie im TV Betrieb angewählt werden.
39
BDA Tele_TD 1020_C_L_.indd 39 11.04.14 15:10
Page 40
7.2.3 Rückkehr zum zuletzt eingestellten Programm
> Durch Drücken der Taste RECALL auf der Fernbedienung wird das zuletzt
eingestellte Programm wieder eingestellt.
> Drücken Sie die Taste erneut, wird wieder das zuvor gesehene Programm
eingestellt.
7.3 Lautstärkeregelung
> Regeln Sie die Lautstärke Ihres Receivers mit Hilfe der Taste VOL+ lauter und mit
Hilfe der Taste VOL- leiser.
> Durch Drücken der Taste Ton ein/aus wird der Ton aus- bzw. eingeschaltet.
Für den täglichen Gebrauch
Ein- und Ausschalten
> Schalten Sie den Receiver durch Drücken der Taste Ein/Standby auf der
Fernbedienung oder am Gerät ein.
> Durch nochmaliges Drücken dieser Taste schalten Sie das Gerät wieder aus.
> Das Gerät ist nun im Bereitschaftsbetrieb (Standby), dabei wird in der Anzeige am
Gerät die Uhrzeit eingeblendet.
Programmwahl
Mit Hilfe der Programm auf/ab-Tasten
> Schalten Sie die Programme mit Hilfe der CH+/CH- Tasten auf der Fernbedienung
oder am Gerät jeweils um einen Programmplatz auf oder ab.
Mit Hilfe der Zehnertastatur
> Geben Sie mit Hilfe der Zehnertastatur die gewünschte Programmnummer ein.
Zum Beispiel
1 für Programmplatz 1
1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234
Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem
Drücken einer Taste ca. 3 Sekunden Zeit, um die Eingabe zu vervollständigen.
Wollen Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können
Sie den Umschaltvorgang durch längeres Gedrückthalten der letzten Ziffer beschleunigen.
Mit Hilfe der Programmliste:
> Drücken Sie die Taste OK.
> Nun können Sie mit den CH+/CH- das gewünschte Programm markieren.
> Durch Drücken der Taste OK wird das markierte Programm eingestellt.
> Mit den CH+/CH- bewegen Sie den Marker jeweils um eine Zeile in der Liste.
> Mit den Tasten Blättern auf/ab wird die Liste komplett umgeblättert.
Lautstärkeregelung
> Regeln Sie die Lautstärke Ihres Receivers mit Hilfe der VOL+ lauter und mit Hilfe
der Taste VOL- leiser.
> Durch Drücken der Taste Ton ein/aus wird der Ton aus- bzw. eingeschaltet.
40
BDA Tele_TD 1020_C_L_.indd 40 11.04.14 15:10
Page 41
8. Technische Daten
Empfangstuner & Kanal
Frequenzband* 51~862 MHz
RF-Eingang* IEC, weiblich
RF-Ausgang* IEC, männlich
Bandbreite* Tuner 7 MHz / 8 MHz
Eingangspegel Digitales Signal -20~-78 dBm (64 QAM PR=2/3)
Eingangsimpedanz 75 Ohm
Demodulation COFDM
Konstellation QPSK, 16-QAM, 64-QAM
OFDM Übertragung 2K, 8K FFT
Schutzintervalle 1/4, 1/8, 1/16, 1/32, OFDM Symbollänge
FEC-Rate 1/2, 2/3, 3/4, 5/6, 7/8
Datenrate 31.67 Mbps max.
Antennenspeisung 5 Volt, 75 mA max.
MPEG Transportstrom A/V Dekodierung
Datenstrom MPEG-2 ISO/IEC 13818,
Seitenverhältnis 4:3, 16:9, 4:3 Letterbox
Videoauflösung 720 x 576 (PAL); 720 x 480 (NTSC)
Ausgabesystem PAL / NTSC / AUTO
Audiodekodierung MPEG-Layer I und II, Musical
Audiomodus Stereokanal, Doppel-Mono,
Abtastfrequenz 32, 44.1 und 48KHz
Videoausgang
Ausgangart TV SCART (CVBS, RGB)
Ausgangspegel 1.0V +/- 20mVp-p
Frequenzgang +/- 0.8dB (4.8MHz)
Differentialverstärkung <= 5%
Differentialphase <= 5 Grad
C/L Verzögerung <= 30ns
Audioausgang
digital: über SPDIF coaxial
Audioausgang (über Scart)
Entspricht Standards ISO / IEC IS 11172-3
Kanäle 1 Paar Stereo oder 2 Mono
Kompressionsstandard MPEG-1 Layer 1 & 2
Modus Mono, Dual, Gemeinsames Stereo, Stereo
Abtastfrequenz 32 KHz, 44.1 KHz, 48 KHz
Betriebsbedingungen
Betriebstemperatur 0~40 ° Celsius
Lagertemperatur -40~60 ° Celsius
Gemeinsamer Stereokanal, Mono
Stromversorgung
Netzspannung, Eingang AC ~ 200-240V
Leistungsaufnahme Nennwert Max. 15W im Betrieb;
Max. 0.5 W im Standby
Maße 210 mm x 40 mm x 145 mm
41
BDA Tele_TD 1020_C_L_.indd 41 11.04.14 15:10
Page 42
9. Fehlersuchhilfen
Fehler Mögliche Ursache Abhilfe
Kein Bild, kein Ton,
Display/LED leuchtet nicht
Kein Empfang bei Programmen,
die vorher in Ordnung waren
Im Standby-Betrieb wird die
Uhrzeit nicht angezeigt
Div. Programme werden in der
Programmliste nicht angezeigt
Ton OK, kein TV- Bild Radiobetrieb eingeschaltet
Im Bild entstehen zeitweise viereckige Klötzchen.
Zeitweise schaltet das Gerät auf
Standbild, kein Ton. Bildschirm
zeitweise schwarz mit der
Einblendung “kein Signal”.
Kein Bild, kein Ton,
Display/LED leuchtet
Keine Netzspannung Netzkabel und Stecker prüfen
Antenne verstellt oder defekt Antenne überprüfen
Programm wird auf einem anderen Träger übertragen
Programm wird nicht mehr
übertragen
Uhrzeit nicht eingelesen
Stromparmodus eingeschaltet
Falsche Programmliste angewählt
Falsche Videoeistellung
Defekter Datenstrom-->Gerät
blockiert
Signal des Kabelnetzes fehlerhaft oder zu niedrig.
Kurzschluß in der Signal
Zuleitung
Netzschalter einschalten
Suchlauf vornehmen
keine
ca. 30 Sek. auf z.B. ZDF laufen
lassen, Stromsparmodus im
Menü ausschalten
Andere Programmliste anwählen
Auf TV Betrieb umstellen
Videoeinstellung kontrollieren
Netzstecker für ca. 5 Sekunden
ziehen, anschließend Gerät wieder einschalten
Kabelanschluss überprüfen
lassen
Gerät ausschalten, Kurzschluß
beseitigen, Gerät wieder in
Betrieb nehmen
Defekte oder fehlende
Kabelverbindung
Defekte Antenne Antenne austauschen
Falsche Antennenart am
Receiver eingestellt
Alle Kabelverbindungen prüfen
Einstellung korrigieren
42
BDA Tele_TD 1020_C_L_.indd 42 11.04.14 15:10
Page 43
43
BDA Tele_TD 1020_C_L_.indd 43 11.04.14 15:10
Page 44
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten. Stand 04/14
Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.
© 2014
44
BDA Tele_TD 1020_C_L_.indd 44 11.04.14 15:10
Loading...
