Bedienungsanleitung
Telestar digiHD TS 2
Inhalt
2. Abbildungen .....................................4
3. Bitte zuerst lesen .................................6
Wichtige Hinweise zur Bedienung .......................6
Achtung! Wichtige Sicherheitshinweise ...................7
Betriebspausen......................................7
Entsorgungshinweis ..................................8
4. Anschluss ......................................10
4.1. DVB-S .......................................10
4.2. Anschluss an ein Fernsehgerät.....................10
4.2 Anschluss an eine Hifi/ Dolby Digital Anlage ...........10
4.3 Anschluss an externes USB Speichermedium..........10
5. Erstinstallation ..................................11
5.1. Menüstruktur und Bedienung ......................11
6. Installation .....................................13
6.1. Antenneneinstellungen ...........................14
6.1.1. Satellitenliste .................................15
6.1.2. LNB Typ .....................................15
6.1.3. LNB Frequenz ................................15
6.1.4 Transponder ..................................15
6.1.5. 22 KHz .....................................15
6.1.6 LNB Spannung ................................15
6.1.7 Tone Burst Modus ..............................16
6.1.8. DiSEqC......................................16
6.2. Satellitenliste ...................................16
6.3. Transponderliste ................................17
6.3.1. Suchlauf .....................................18
6.5. Motor einstellen .................................19
7. Programme bearbeiten ...........................21
7.1. Programmverwaltung ............................21

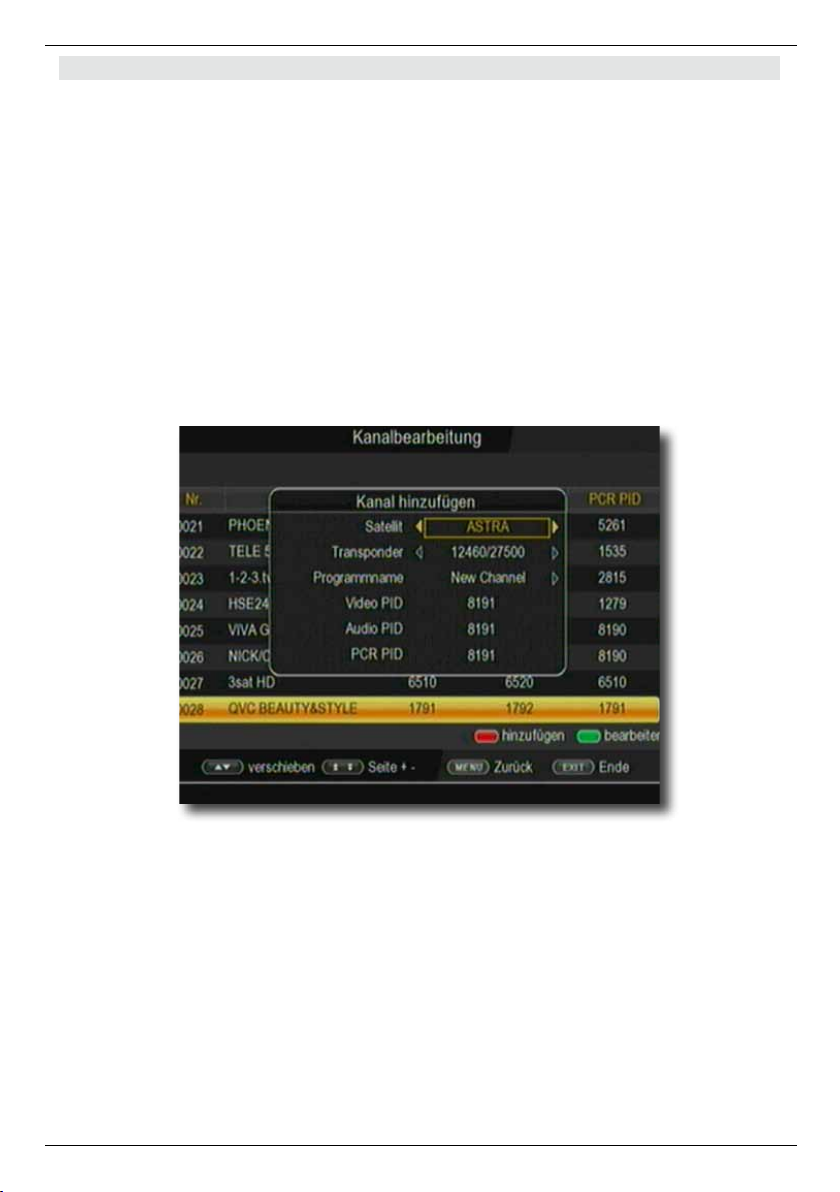

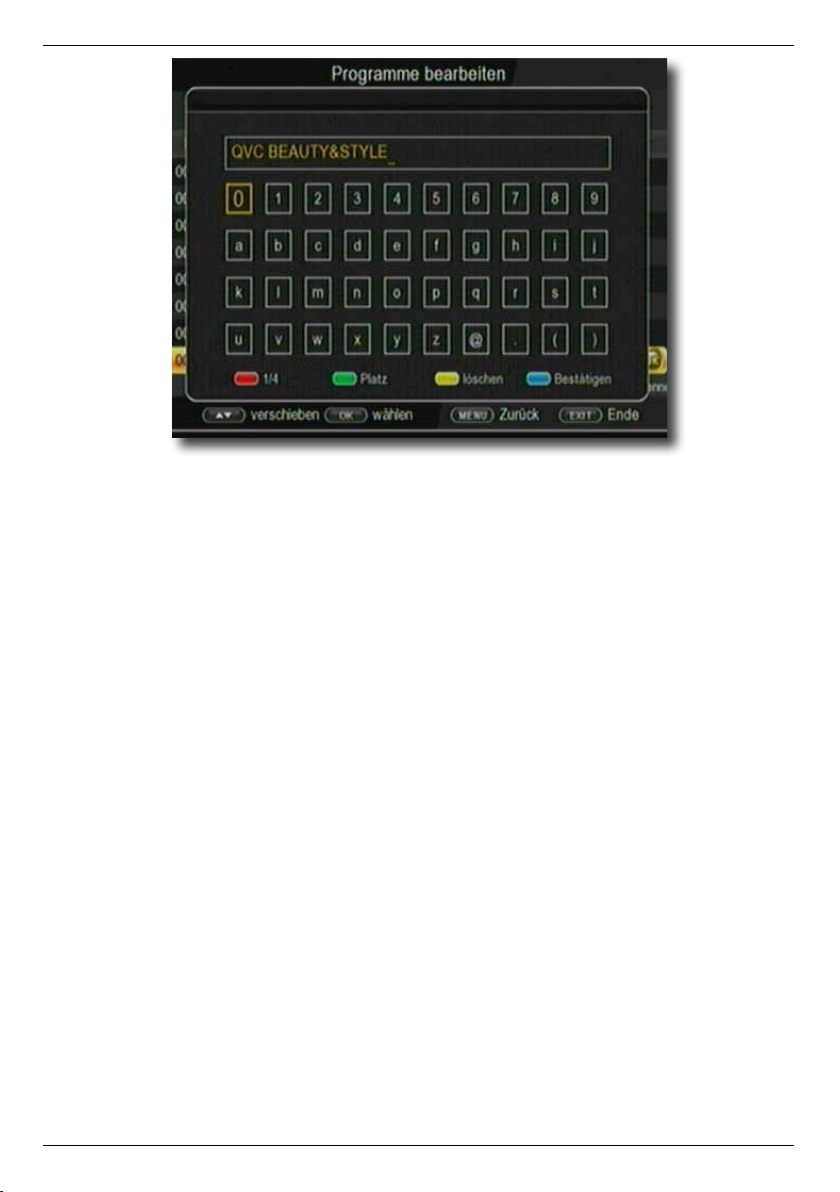

7.2. Kanalbearbeitung ...............................25

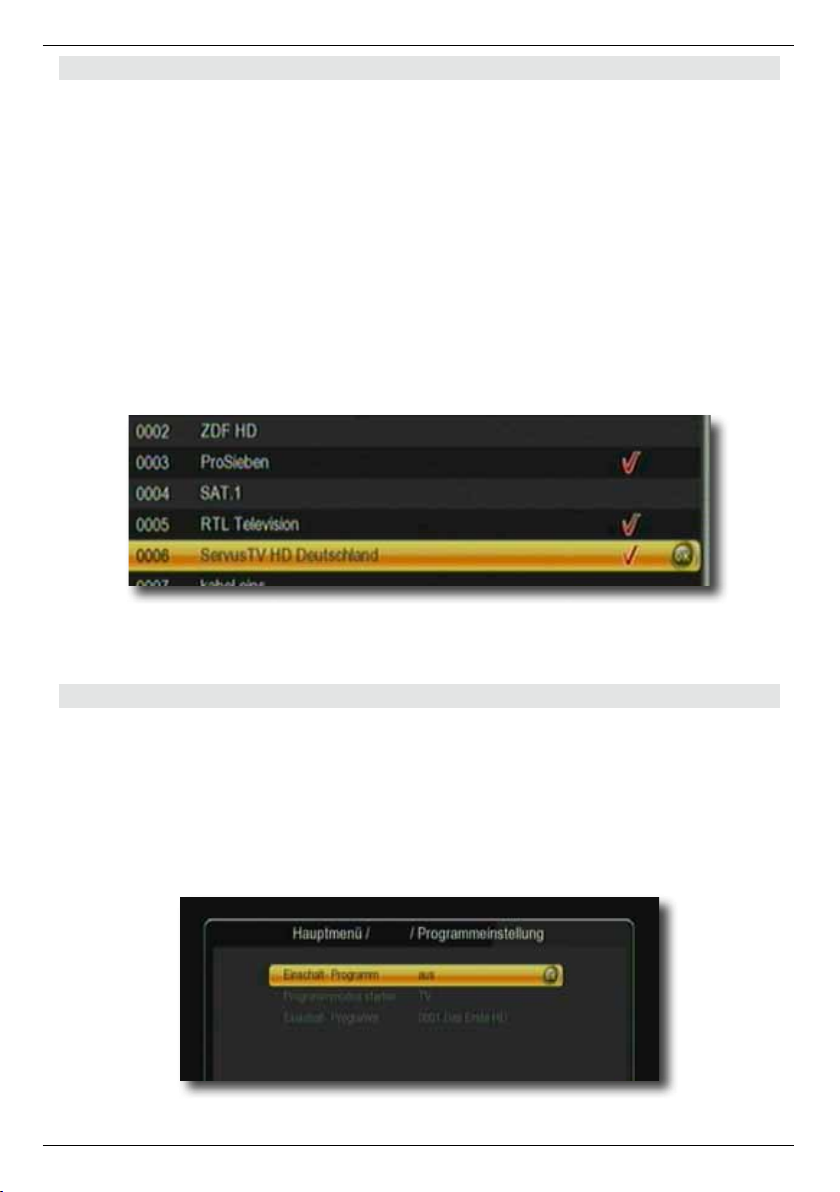

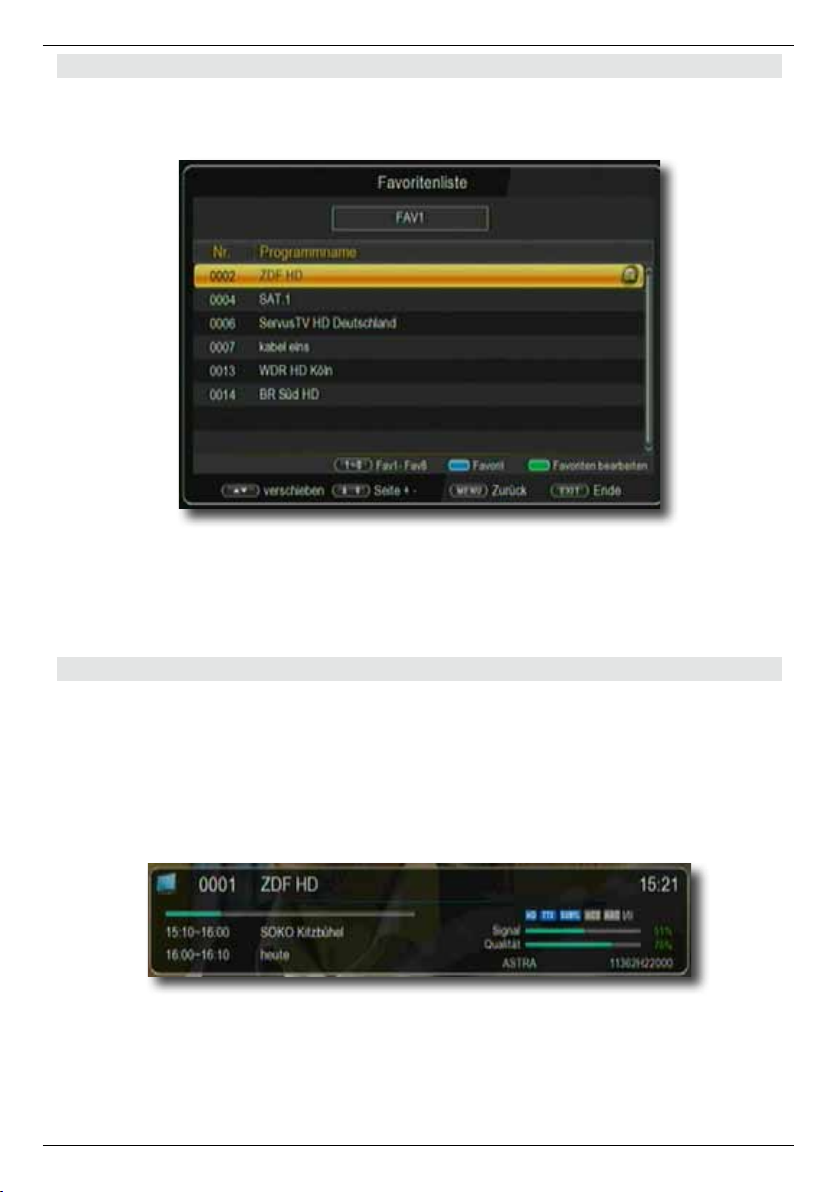

7.3. Favoriten bearbeiten .............................26
7.4. Programmeinstellung ............................26
7.5. Satellit löschen .................................27

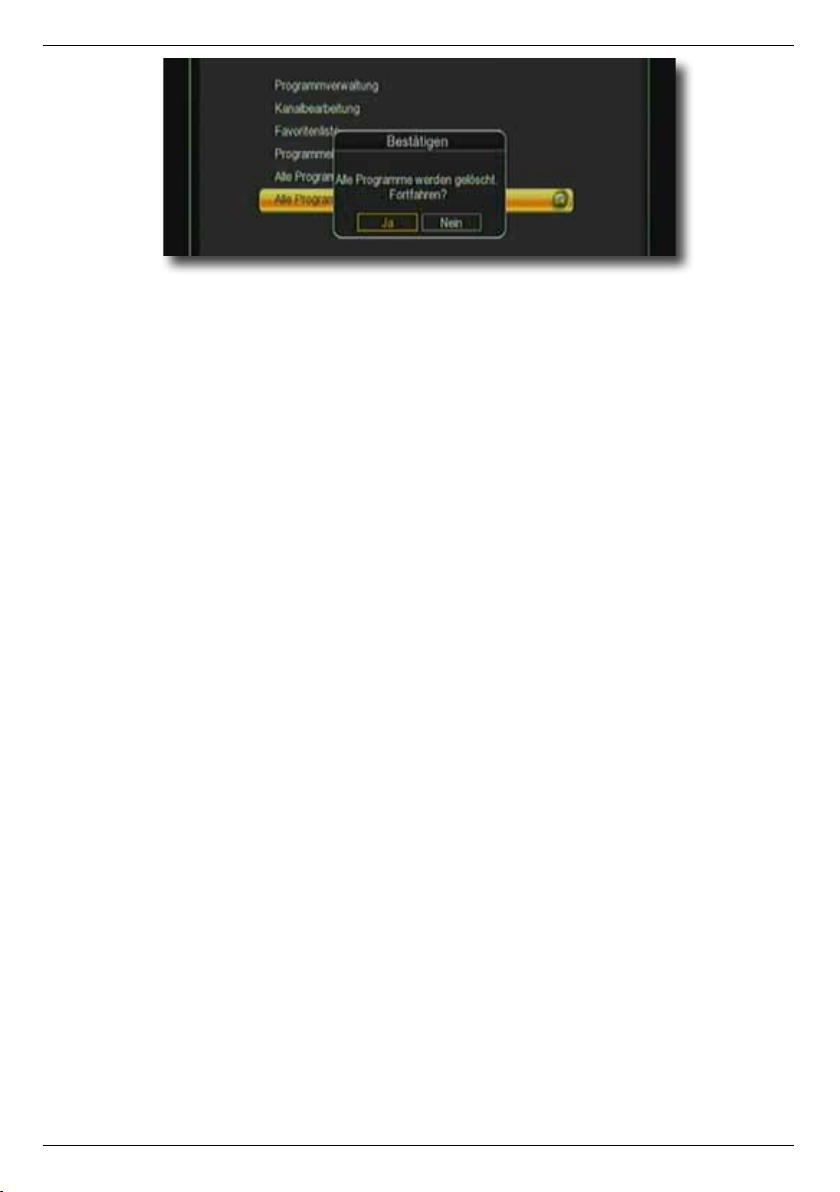

7.6. Alle Programme löschen ..........................27
8. Multimedia......................................29

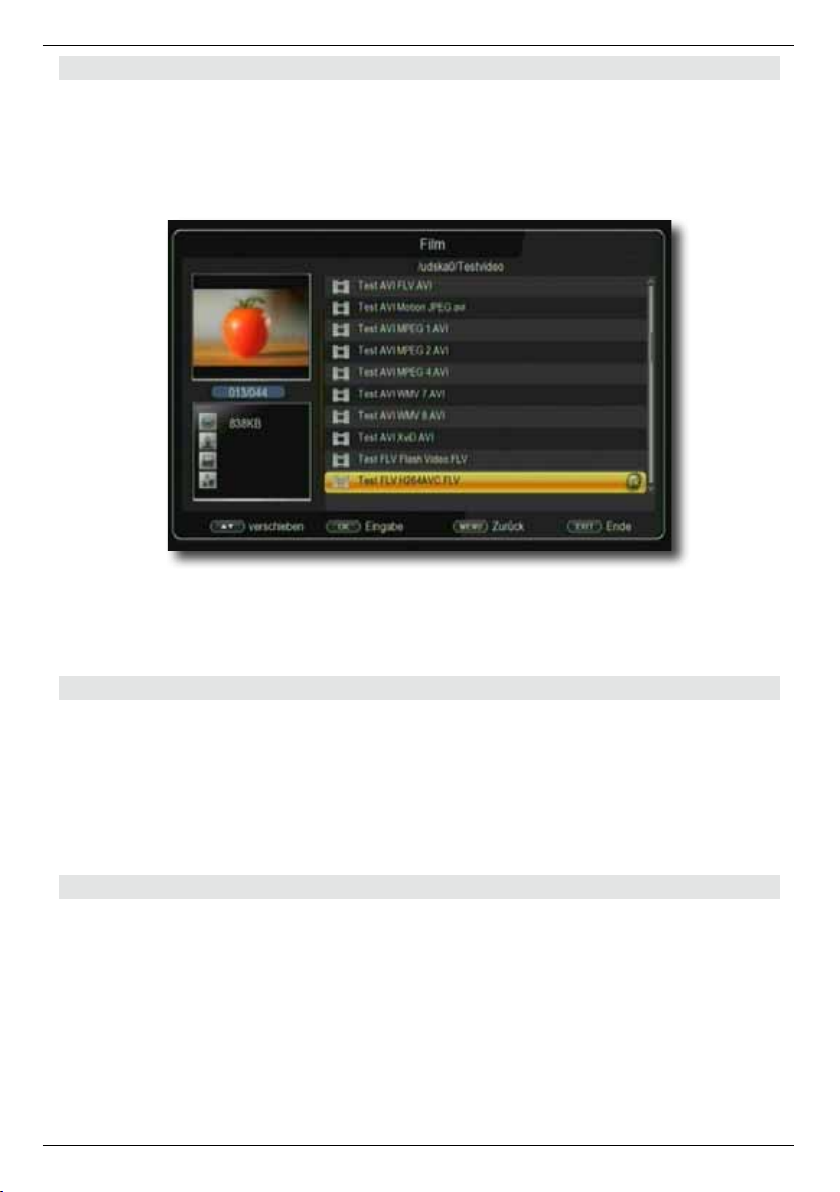

8.1. Film .......................................30
8.2. Foto .......................................30
8.3. Musik .......................................30
8.4. Aufnahmeverwaltung.............................31

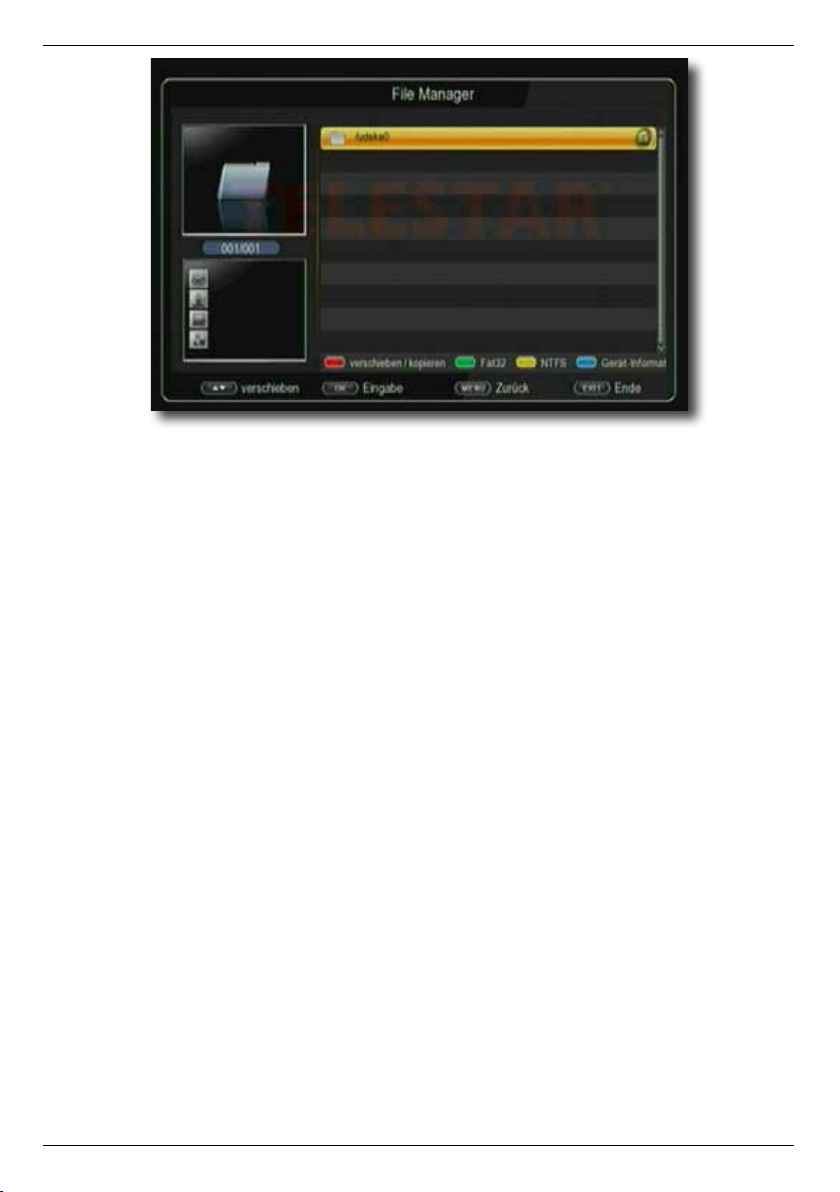

8.5. File Manager ...................................31
9. Application .....................................33

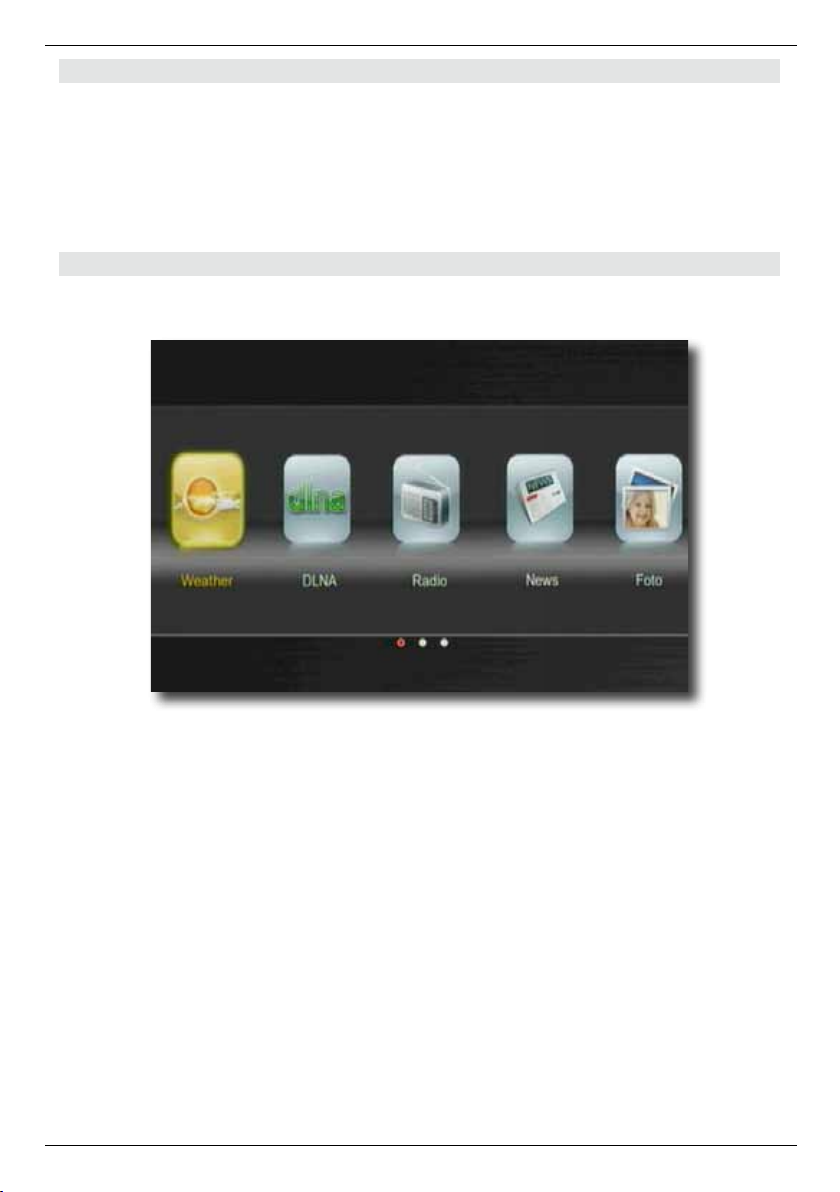

9.1. Web Apps .....................................33
10. Einstellungen ..................................34
10.1. indiv. Einstellungen .............................34
10.1.1. Transparenz .................................34
10.1.2. Unteritelsprache ..............................34
10.1.3. Untertitel für Hörgeschädigte ....................34

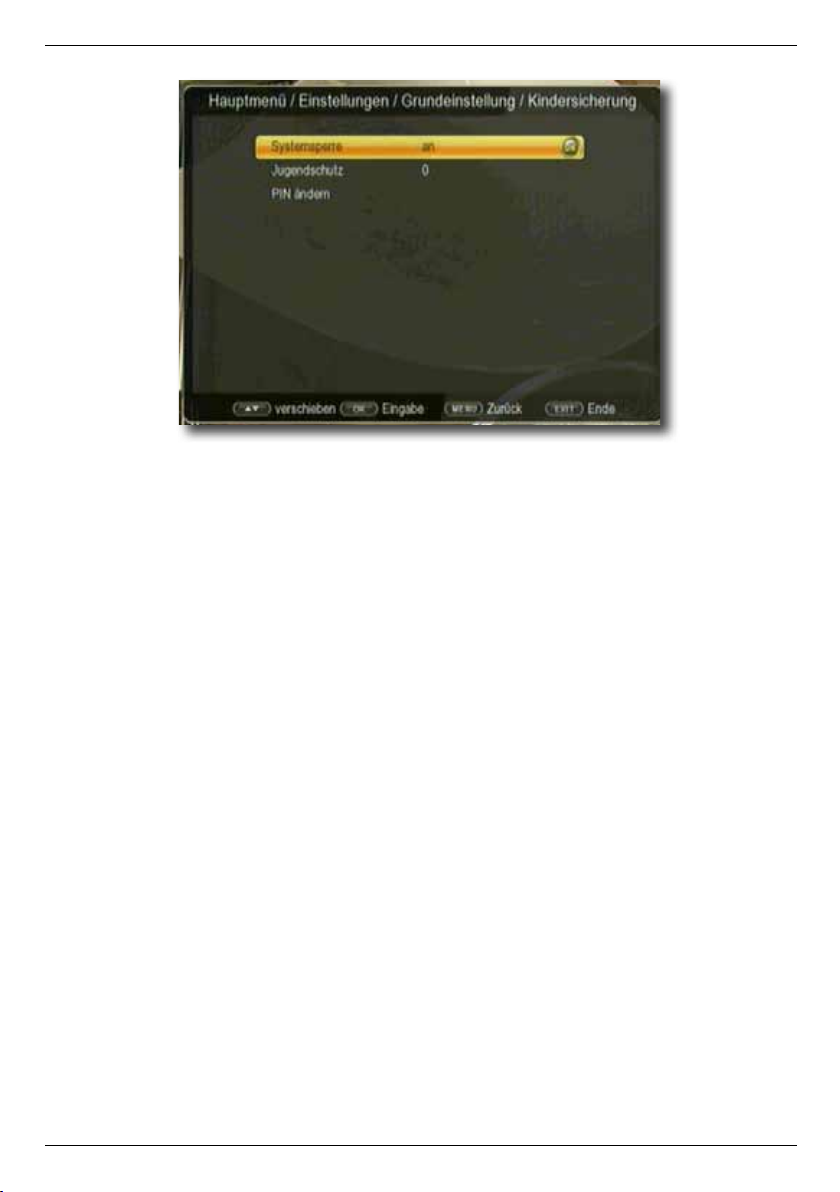

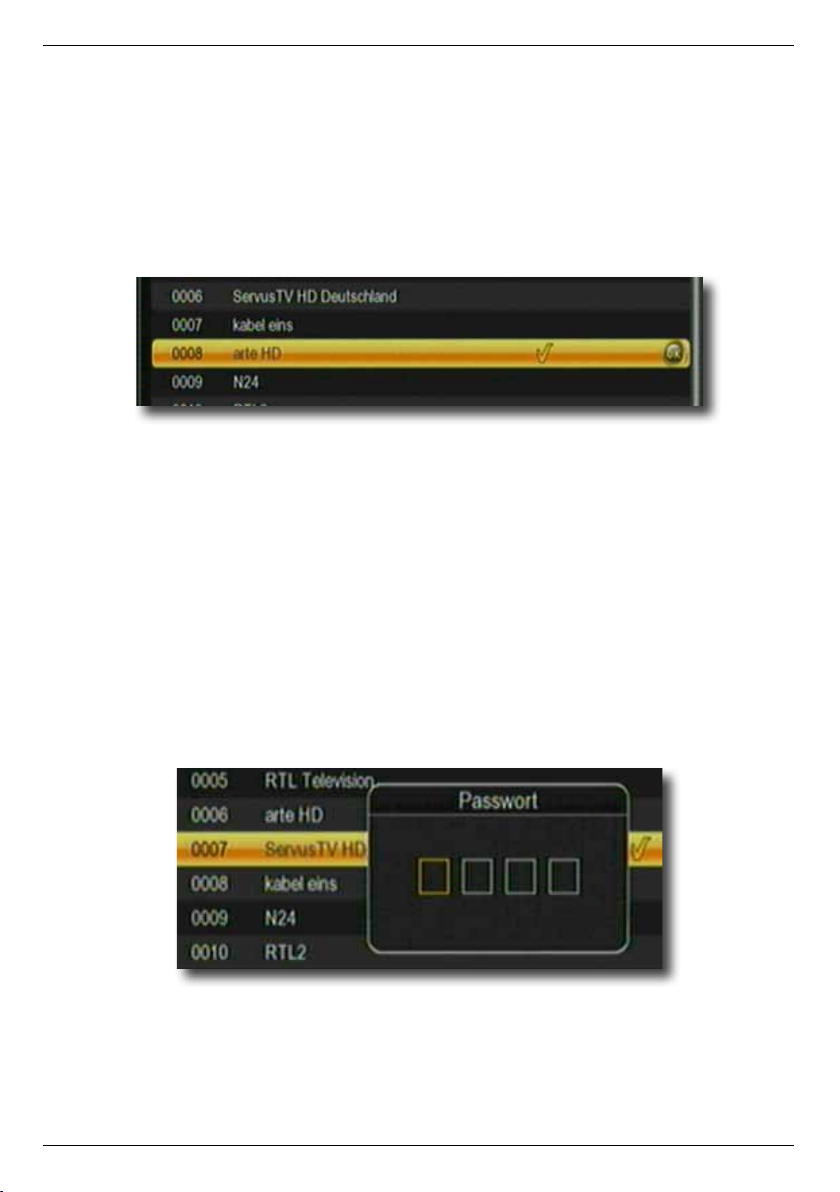

10.1.4. Kindersicherung ..............................34
2
10.1.5. Auto-Standby ................................36
10.1.6. Standby Uhr .................................36
10.2. AV Einstellungen ...............................37
10.2.1. Bildeinstellungen .............................37
10.2.2. SPDIF......................................37
10.2.3.Seitenverhältnis...............................38
10.2.4. Videoausgang ...............................38
10.2.5. Auflösung ...................................38
10.2.5. HDMI Audio .................................39

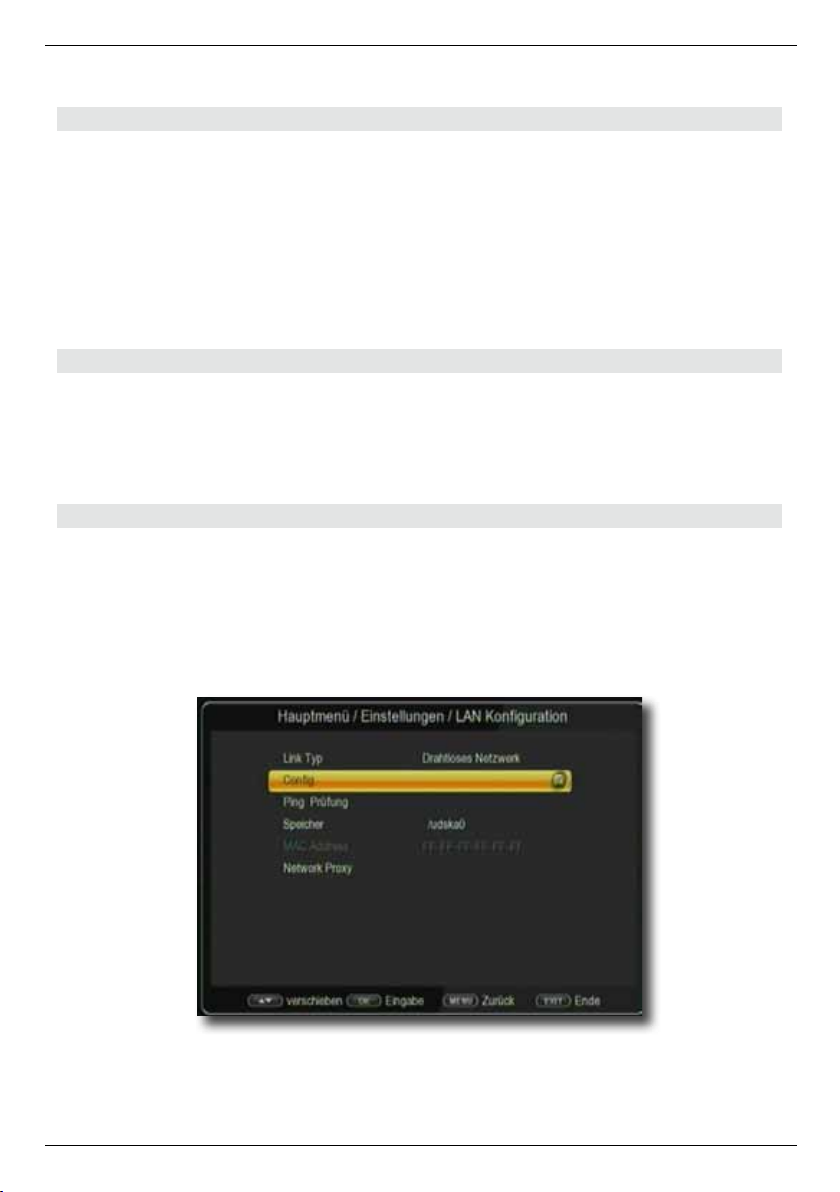

10.3. LAN Konfiguration ..............................39
10.3.1. Link Typ ....................................39

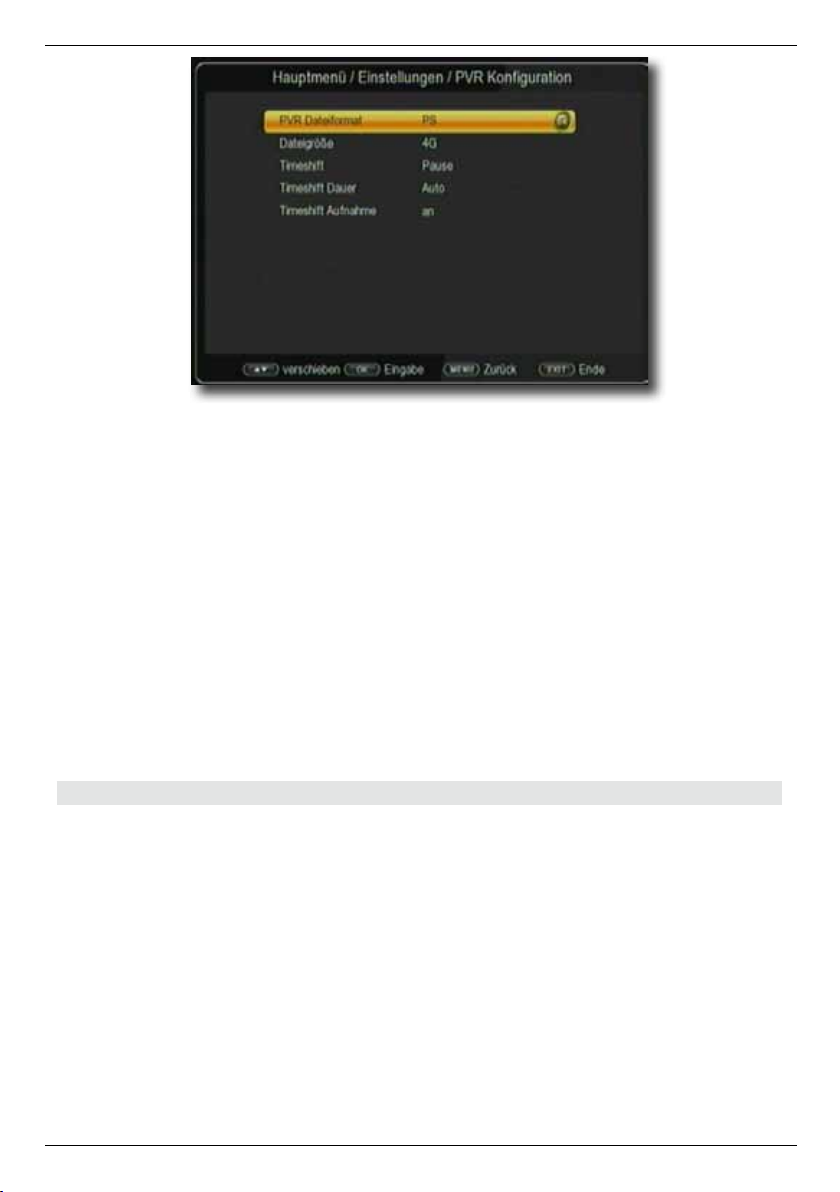

10.4. PVR Konfiguration..............................40
10.4.1. PVR Dateiform ...............................40
10.4.2. Dateigröße ..................................41
10.4.3. Timeshift....................................42
10.4.4. Timeshift Dauer ..............................42
10.4.5. Timeshiftaufnahme............................43
10.5. Smart Phone Steuerung .........................44
11. System .......................................45
11.1. OSD Sprache .................................45

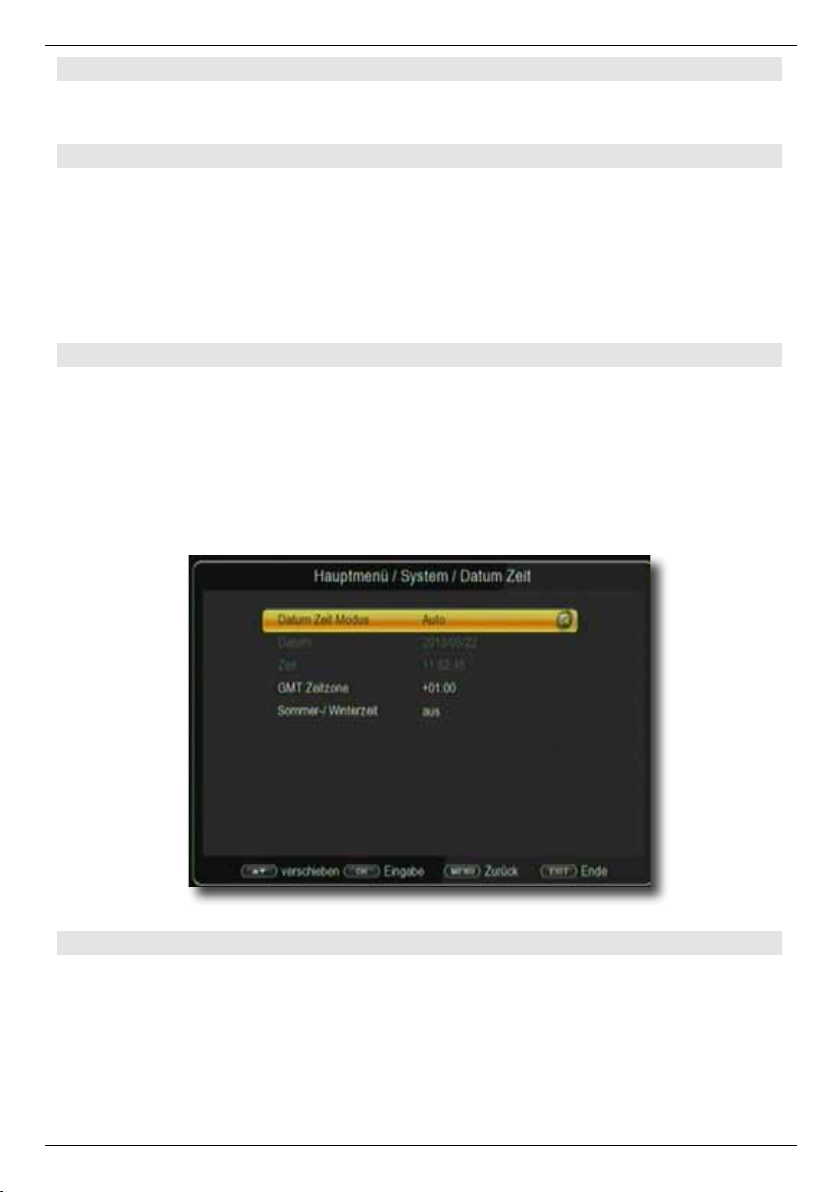

11.2. Datum Zeit....................................45
11.3. Software Upgrade ..............................45

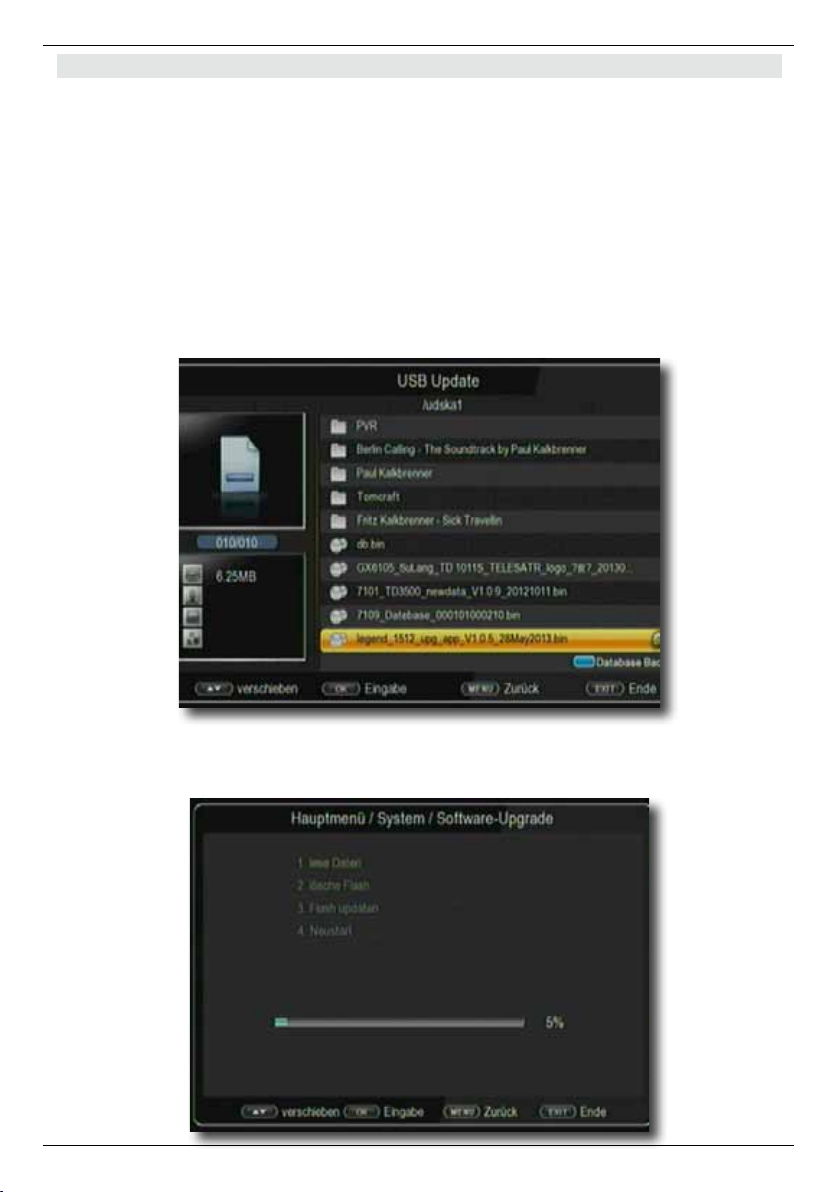

11.3.1. USB Upgrade ................................46

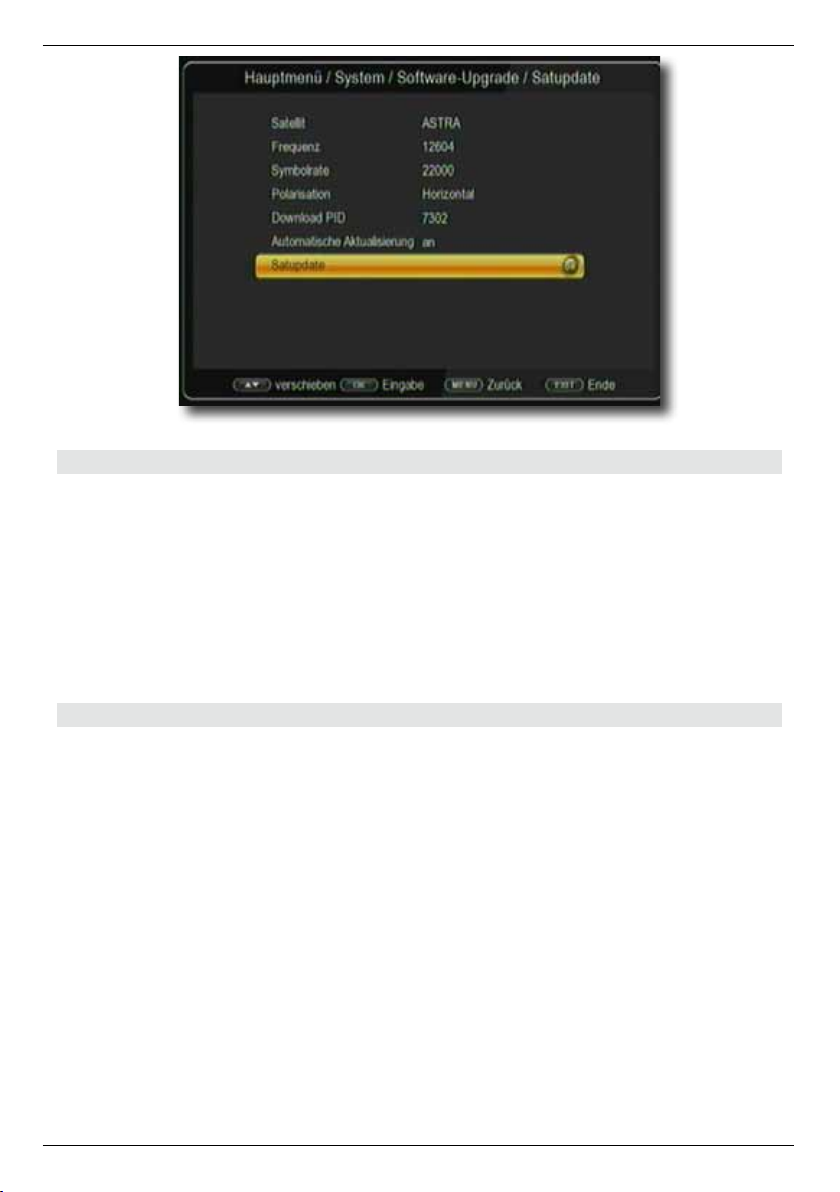

11.3.2. Sat Update ..................................47
11.3.3. Netzwerk Update .............................48
11.3.4. Database ...................................48
11.4. Werkseinstellungen .............................49
11.5. Version ......................................49
12. Bedienung.....................................50
12.1. Ein- und Ausschalten ...........................50
12.2. Programmwahl ................................50
12.3. Infobox.......................................52

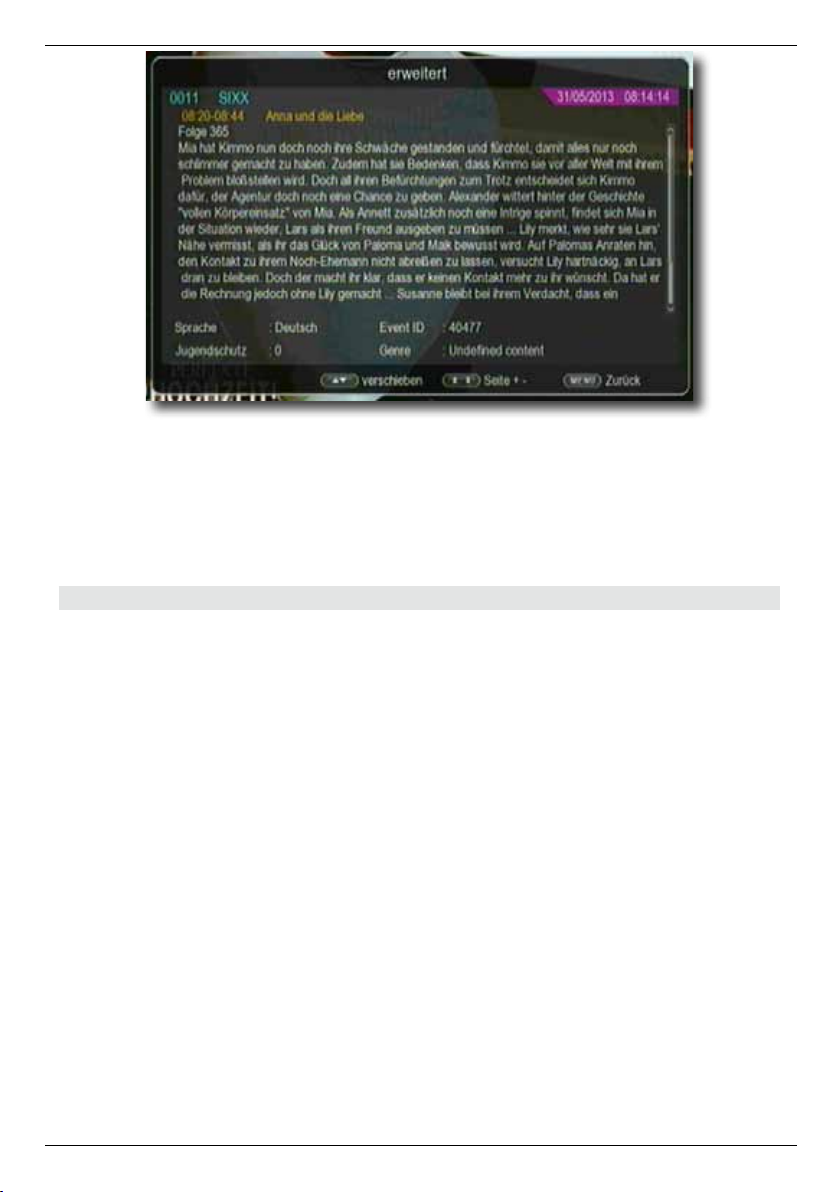

12.4. Weitere Programminformationen ..................53
12.5. Transponder-Info...............................53
12.6. Lautstärkeregelung .............................53
12.7. TV/Radioumschaltung ...........................54
12.8. Dolby Digital (AC3 - Betrieb) ......................54
12.9. Rückkehr zum zuletzt eingestellten Programm........54

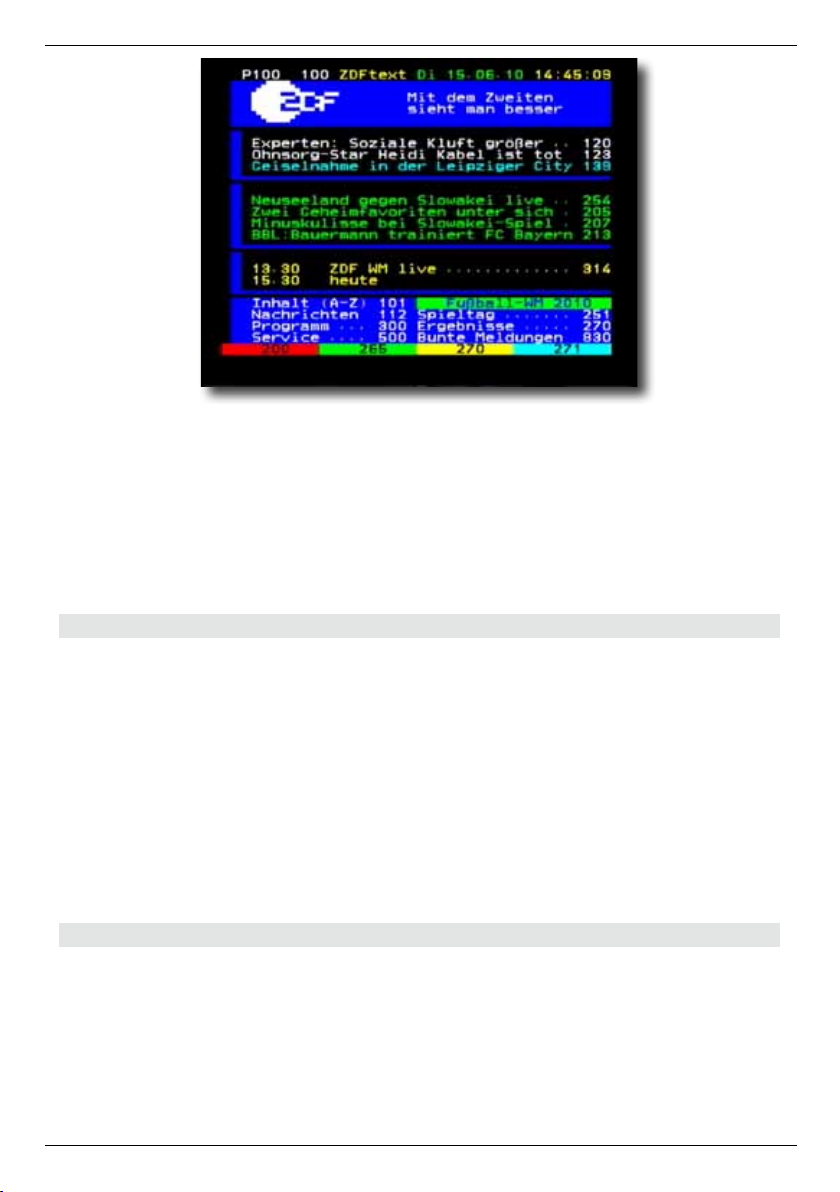

12.10. Videotext . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54
12.11. Untertitel ....................................55
12.12. Aufnahme auf externe Festplatte .................55
12.12.1. Direkte Aufnahme............................56

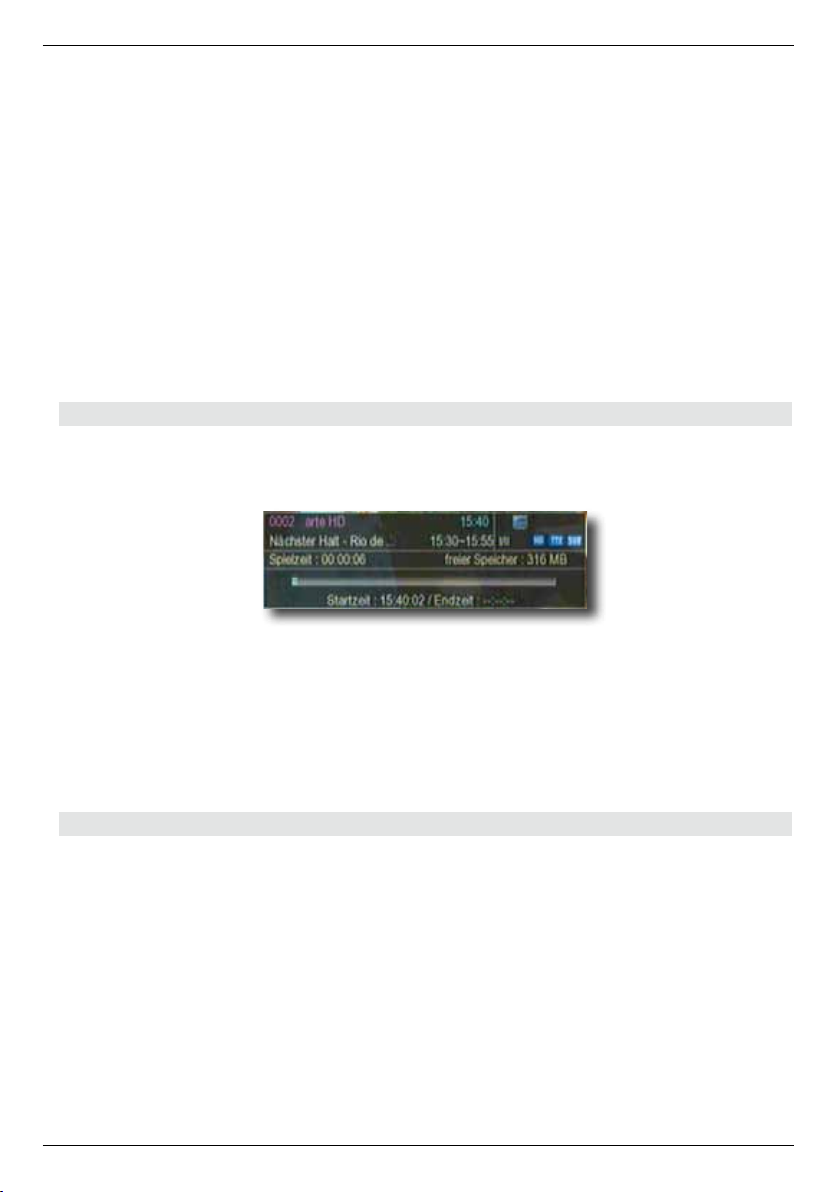

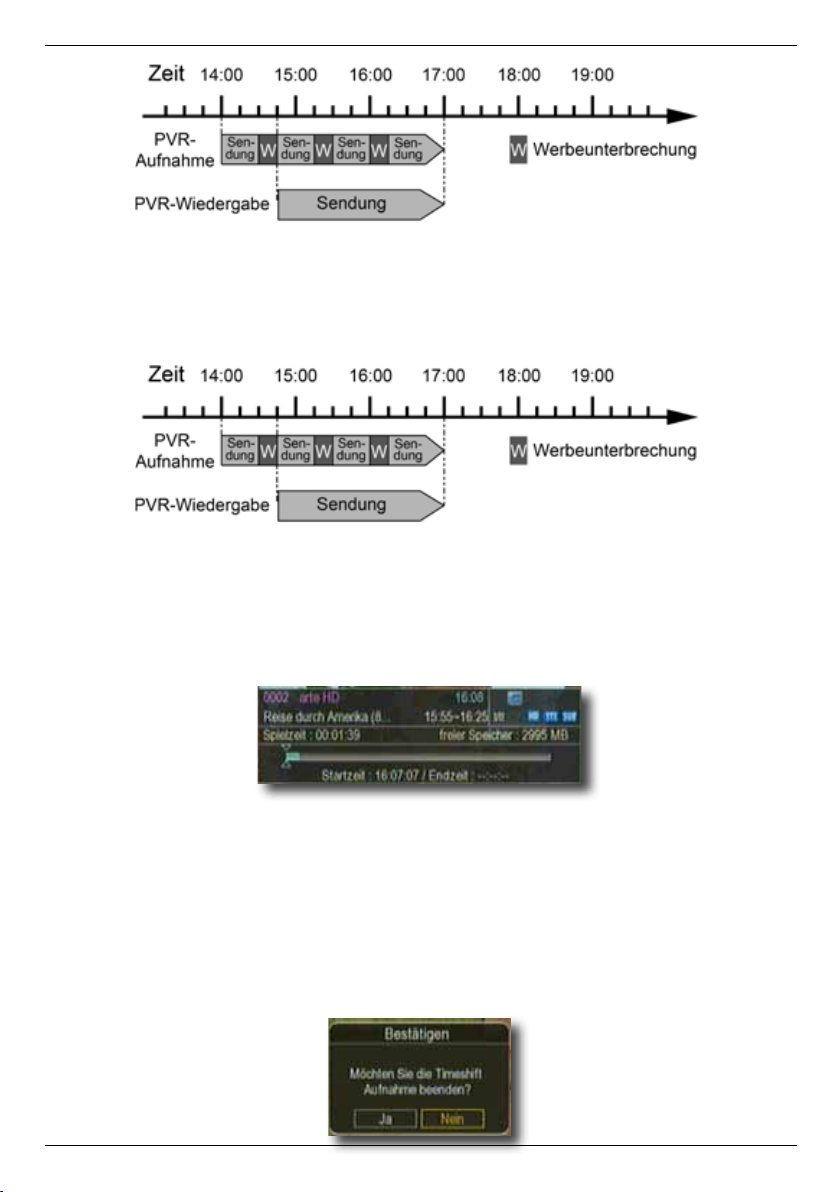

12.12.2. Timeshift...................................56

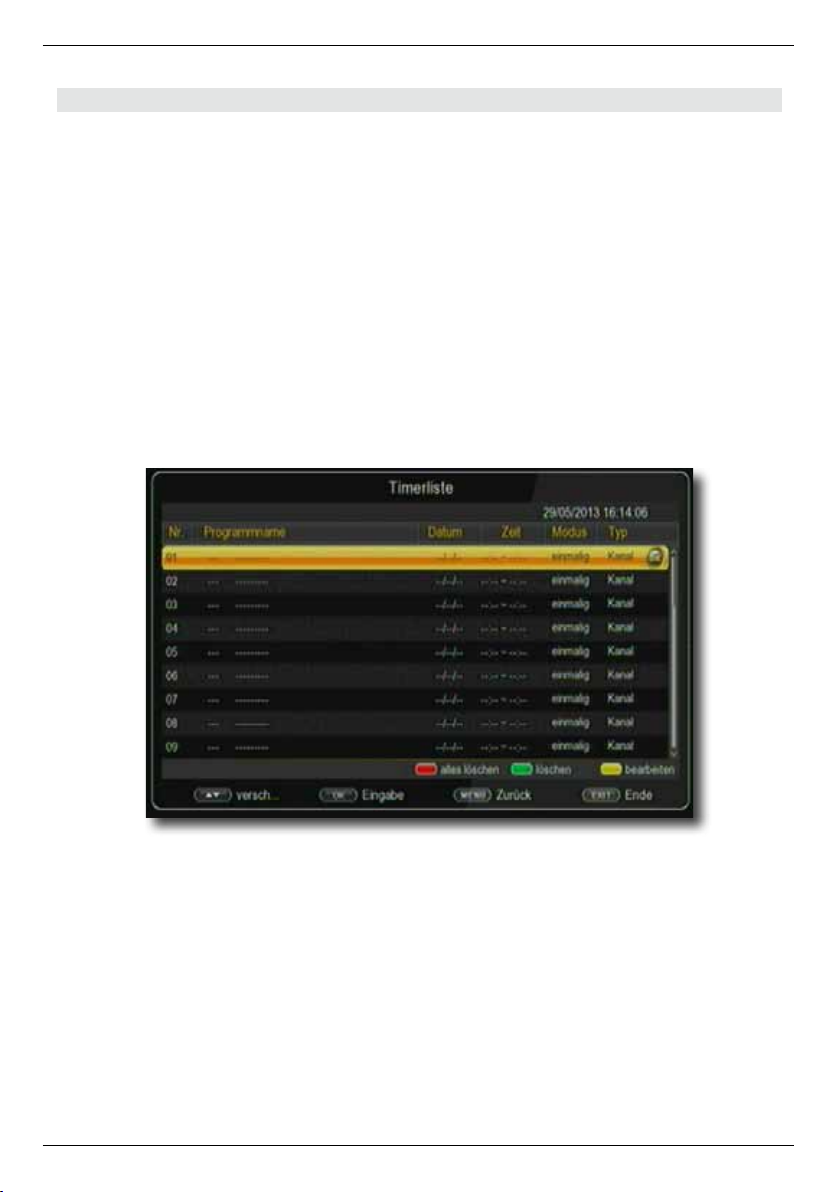

12.13. Timer Aufnahme ..............................58

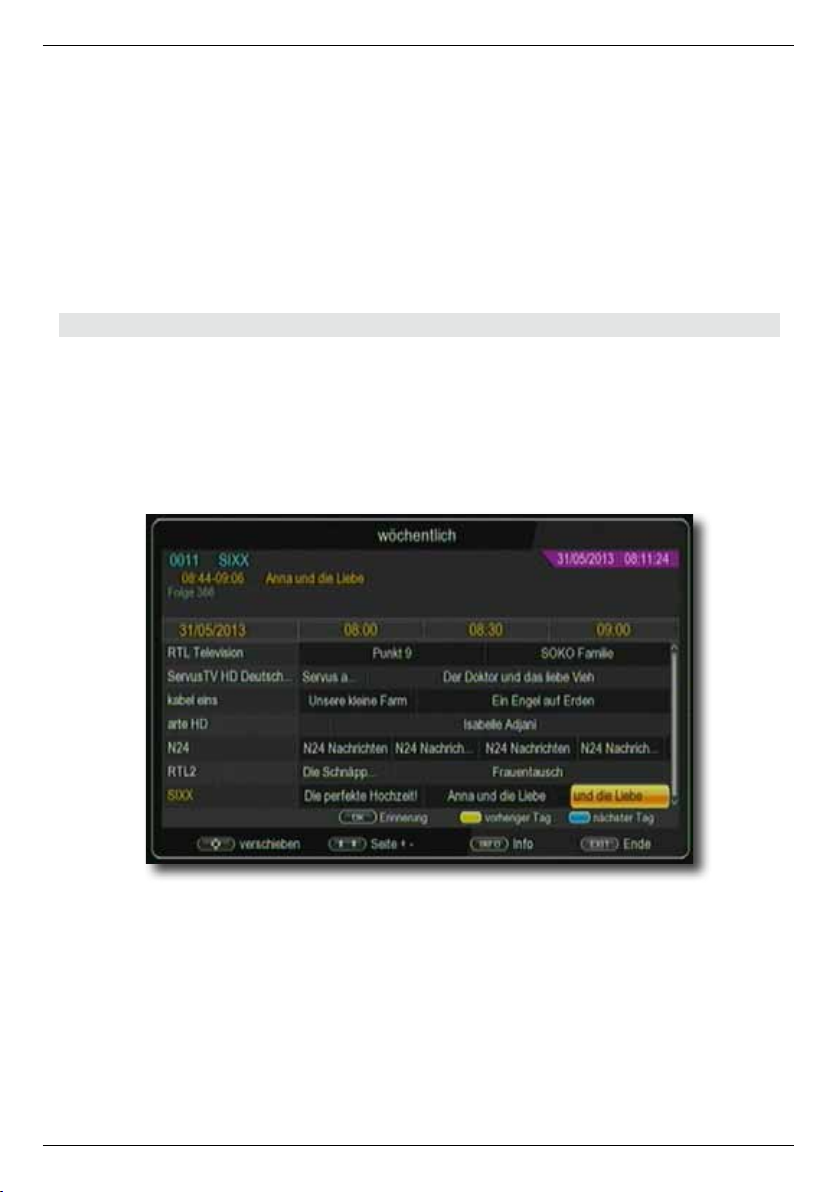

12.14. Elektronische Programminfo EPI .................60

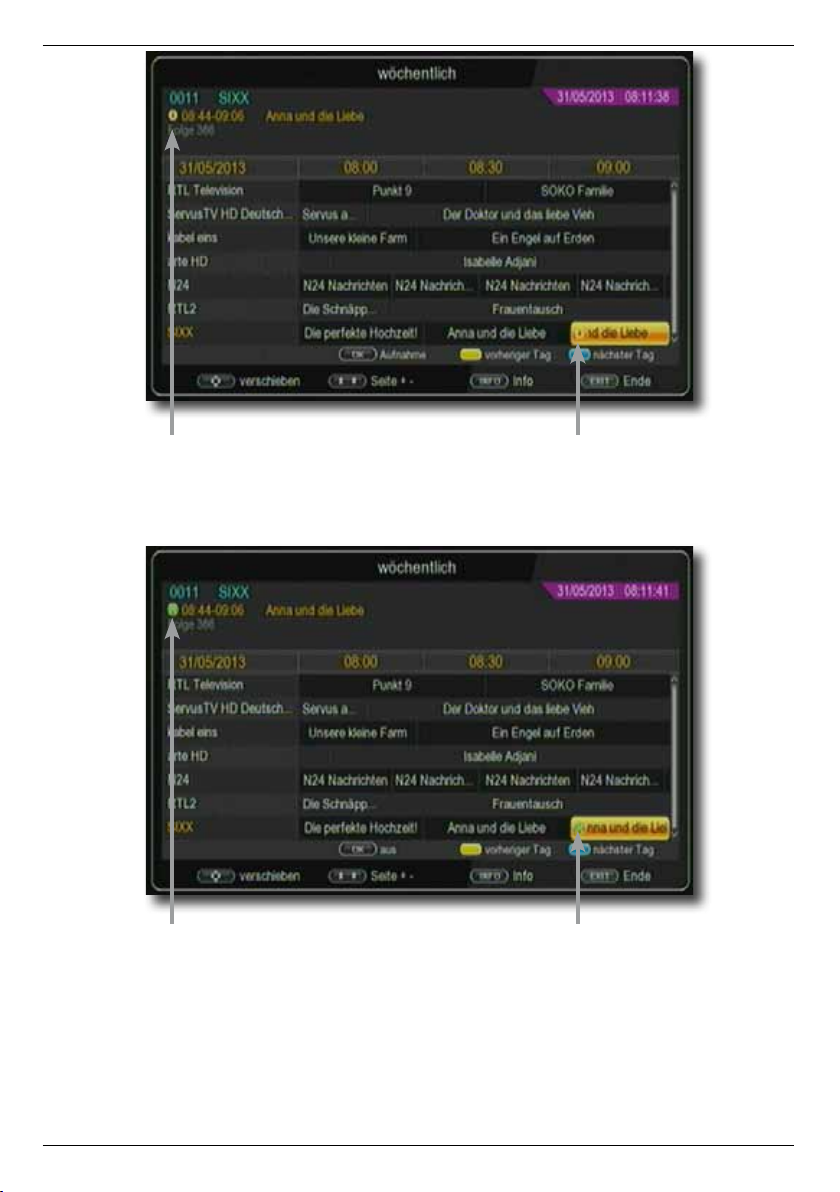

12.15. Timerprogrammierung über EPI ..................61
12.16. Bildschirmformat einstellen ......................63
12.17. Zoomfunktion.................................63
12.18. Sleeptimer ...................................63
13. Technische Daten...............................64
14. Fehlersuchhilfe.................................66
Ihr Gerät trägt das CE-Zeichen und
erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbe-
halten. Stand 01/14
Abschrift und Vervielfältigung nur mit
Genehmigung des Herausgebers.
3
Sehr geehrter Kunde,
vielen Dank, dass Sie Sich für dieses hochwertige Produkt entschieden haben.
Sollte ihr DVB Receiver nicht richtig funktionieren, muss nicht gleich ein Defekt vorliegen.
Bitte schicken Sie das Gerät nicht gleich ein, rufen Sie uns an!
Technische Hotline
für Deutschland: 02676 / 9520101
Gerne können Sie auch eine E-mail an service@telestar.de oder ein Fax an
02676 / 9520159 senden.
Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte
an unser Servicecenter unter folgender Adresse ein:
Für Deutschland: TELESTAR Service Center, Am Weiher 14, 56766 Ulmen
Für Österreich: fsms GmbH, Welser Straße 79, A-4060 Leonding
2. Abbildungen
Fernbedienung
Ein/Aus Standby
Zehnertastatur
Applikationen starten
Aktion ausführen/Bestätigen
Lautstärke -/Navigation links
Informationstafel aufrufen
EPI
Timermenü
TV/Radio
Menü aufrufen
zurückspulen
vorspulen
vorheriger Titel
nächster Titel
Bedienfeld
USB Media-
Anwendungen
Sleeptimer
Ton Ein/Aus
Untertitel aufrufen

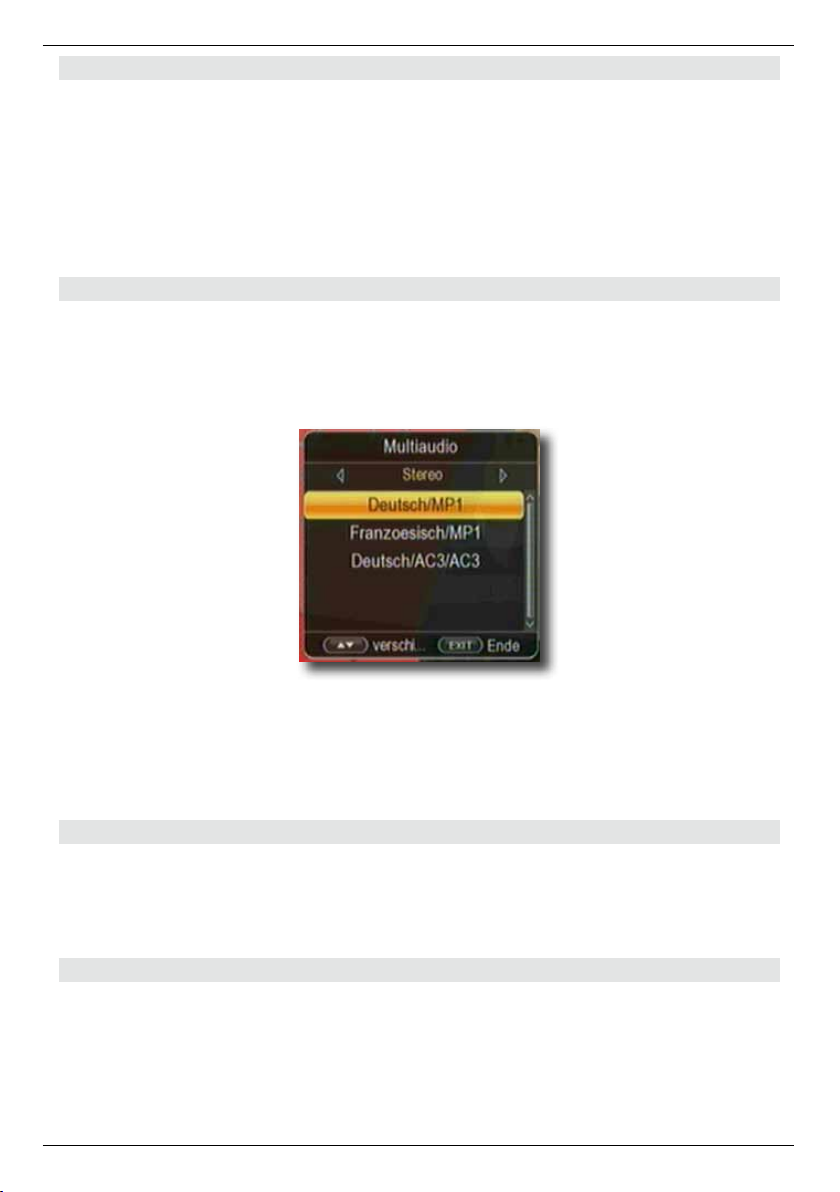

Audioeinstellungen
zurück zum letzten Programm
Favoritenliste
Seite Auf
Seite Ab/Videoformat
Programm auf/Navigation hoch
Lautstärke +/Navigation rechts
Programm ab/Navigation runter
Menü verlassen
Videotext aufrufen
Multifunktionstasten
Play/Pause
Stop
Aufnahme
Multimedia Menü
4
USB Schnittstelle
Prog.
auf
Stand-
by
Prog.
ab
LNB-Eingang
HDMI Anschluss
SPDIF Anschluss
Cinch Audio- Video
Ausgang
5
3. Bitte zuerst lesen
> Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie
zunächst die Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten:
1 Receiver, 1 Fernbedienung, 1 Bedienungsanleitung, 1 Garantiekarte, 2
Batterien (1,5V Microzelle AAA).
> Legen Sie die beiliegenden Batterien unter Berücksichtigung der eingeprägten
Polarität in das Batteriefach der Fernbedienung ein.
> Bevor Sie den Receiver anschließen, lesen Sie bitte zunächst die
Sicherheitshinweise in Kapitel 3.
> Die Kapitel 4 und 6 beschreiben den Anschluss und die Anpassung des
Receivers an die Außeneinheit (Spiegel, LNB, ...), an das Fernsehgerät . Diese
Einstellungen sind einmalig und müssen nur ergänzt werden, wenn sich etwas
an Ihrer Außeneinheit ändert oder zusätzliche Geräte angeschlossen werden.
> Das Kapitel 12 beschreibt alle Funktionen, die für den täglichen Gebrauch wich-
tig sind, wie z.B. Programmwahl oder Lautstärkeeinstellung.
> Im Kapitel 7 finden Sie Informationen darüber, wie Sie neue Programme einstel-
len oder die Programmreihenfolge ändern.
> Die technischen Daten finden Sie in Kapitel 13.
> Hilfestellung beim Suchen und Beheben von Fehlern finden Sie in Kapitel 14.
Wichtige Hinweise zur Bedienung
Durch die Verwendung eines sogenannten „On Screen Display“
(Bildschirmeinblendungen) wird die Bedienung des Receivers vereinfacht und
die Anzahl der Fernbedienungstasten verringert. Alle Funktionen werden auf
dem Bildschirm angezeigt und können mit wenigen Tasten gesteuert werden.
Zusammengehörende Funktionen sind als „MENÜ“ zusammengefasst. Die
angewählte Funktion wird farblich hervorgehoben. In der unteren Zeile sind
durch Farbbalken die “Funktionstasten” rot, gelb, grün und blau dargestellt.
Diese Farbbalken stellen in den einzelnen Menüs unterschiedliche Funktionen
dar, die durch Drücken der entsprechend gefärbten Taste (“Multifunktionstaste”)
auf der Fernbedienung ausgelöst werden. Die “Funktionstasten” sind nur aktiv,
wenn eine Kurzbezeichnung in dem entsprechenden Feld angegeben ist.
Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser
Bedienungsanleitung fett gedruckt.
Der Programmplatz des jeweils angewählten Programms wird außerdem im
Display angezeigt.
6
Achtung! Wichtige Sicherheitshinweise
VORSICHT: UM DIE GEFAHR EINES ELEKTROSCHOCKS
ZU VERMEIDEN, SOLLTEN SIE NIEMALS DAS GEHÄUSE
ÖFFNEN. ES BEFINDEN SICH IM GERÄT KEINE TEILE
DIE VOM ANWENDER REPARIERT WERDEN KÖNNEN,
BEI BEDARF WENDEN SIE SICH AN QUALIFIZIERTE
SERVICEFACHKRÄFTE.
SICHERHEITSVORKEHRUNGEN:
Dieser Receiver wurde nach Vorgaben internationaler
Sicherheitsstandards hergestellt. Zu ihrem eigenen Schutz sollten
Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie
ihr neues Gerät in Betrieb nehmen.
Der Hersteller übernimmt keine Haftung für Schäden, die durch
unsachgemäße Handhabung und durch Nichteinhaltung der
Sicherheitsvorkehrungen entstanden sind.
1. Wenn Sie den Receiver aufstellen, sorgen Sie dafür, dass an
allen Seiten ein freier Raum von etwa 5 cm zur Verfügung
steht, damit die Luft ungehindert zirkulieren kann und das
Gerät sich nicht überhitzt.
2. Stellen Sie das Gerät nicht in einem eingeengten Bereich
auf, wie zum Beispiel in einem Bücherregal oder Ähnlichem.
Achten Sie darauf, dass die Luftzirkulation nicht beeinträchtigt
wird, vor Allem sollten Sie niemals die Lüftungsschlitze mit
Zeitungen, Tischtüchern, Gardinen, usw. abdecken.
3. Stellen Sie keine brennenden Gegenstände, z.B. eine brennende Kerze, auf das Gerät.
4. Der Receiver darf niemals Flüssigkeiten oder Spritzwasser
ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten
Gegenstände wie Vasen auf den Receiver.
5. Ziehen Sie nicht den Netzstecker des Gerätes um dieses
abzuschalten.
6. Das Stromkabel muss korrekt angeschlossen werden.
Berühren Sie niemals mit feuchten oder nassen Händen das
Stromkabel oder den Stecker.
7. Der Receiver sollte bei Temperaturen von 5ºC bis 40ºC betrieben werden. Verwenden Sie das Gerät nur in einem gemäßigten Klima, nicht unter tropischen Bedingungen.
8. Die Batterien der Fernbedienung sollten nicht extremer Hitze,
wie zum Beispiel direktem Sonnenlicht oder Feuer, ausgesetzt
werden.
Achten Sie bitte beim Entsorgen der Batterien auf entsprechende
Umweltschutzbestimmungen.
CE-Zeichen für europäische Märkte
Das CE-Zeichen auf diesem Gerät gibt Ihnen die Sicherheit, dass
das Gerät den Vorschriften der EU-Direktive 2004/108/EC sowie
der Direktive für Niedrigspannungsgeräte 2006/95/EC entspricht.
Betriebspausen
Das Gerät sollte während eines Gewitters oder bei längeren
Betriebspausen (z.B. Urlaub) vom Netz getrennt werden.
7
Entsorgungshinweis
Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren
Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen
System” zu.
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen
Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das
Recycling von elektrischen und elektronischen Geräten abgegeben werden.
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf
hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der
Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie
bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott nicht
in den Hausmüll gelangen, sondern sachgerecht entsorgt werden.
Entsorgung von gebrauchten Batterien und Akkus
Batterien oder Akkumulatoren enthalten möglicherweise Stoffe, welche der Umwelt und der
menschlichen Gesundheit schaden können. Außerdem enthalten sie wertvolle Rohstoffe, die
wieder verwertet werden können. Umwelt, Gesundheit und Materialrecycling werden durch
falsches Entsorgen gefährdet. Durch verantwortungsbewusstes Entsorgen von Batterien/
Akkus können Sie einen positiven Beitrag zum Schutz der Umwelt und der Gesundheit Ihrer
Mitmenschen leisten.
Das
Symbol auf der Batterie/dem Akku oder der Verpackung bedeutet, dass diese nicht
in den Hausmüll entsorgt werden dürfen. Sofern unter der durchgestrichenen Abfalltonne auf
Rädern zusätzlich ein chemisches Symbol abgebildet ist (Hg, Cd, Pb), bedeutet dies, dass die
Batterie/der Akku
mehr als 0,0005 Masseprozent Quecksilber (Hg)
mehr als 0,002 Masseprozent Cadmium (Cd)
oder mehr als 0,004 Masseprozent Blei (Pb) enthält.
In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem sepa-
raten Sammelsystem für Batterien/Akkus sind Sie gesetzlich verpflichtet, Batterien/Akkus
einer vom normalen Siedlungsabfall getrennten Entsorgung zuzuführen.
Sofern Ihr Produkt oder ein Zubehörteil nicht mehr benötigte Batterien/Akkus enthält, entnehmen Sie diese bitte entsprechend dem Kapitel über den sicheren Batteriewechsel. Geben Sie
die Batterien/Akkus entweder an einer Annahmestelle für das Recycling von Batterien/Akkus
oder an der Verkaufsstelle ab.
Weitere Informationen über Rücknahme und Recycling dieses Produkts oder der Batterien/
Akkus erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem
Geschäft, in dem Sie das Produkt gekauft haben.
8
Anschluss des DVB-Receivers
a. Verbindung des LNBs mit den LNB-Eingängen (LNB IN) des
DVB-Receivers.
b. HDMI Verbindung zum Fernseher
c. Analoge Audio Stereo Verbindung an eine HiFi Anlage.
d. Digitale SPDIF Audio Verbindung mit einer Surround-Anlage
e. USB Schnittstelle zum Anschluss eines USB Datenträgers.
b
a
c
e
d
d
e
seitlich
9
4. Anschluss
Die im folgenden erscheinenden Verweise a b c usw. beziehen sich auf die Zeichnung
auf Seite 9.
4.1. DVB-S
a Verbinden Sie den LNB-Eingang des Digital-Receivers durch ein geeignetes
Koaxialkabel mit dem LNB Ihrer Außeneinheit. Beachten Sie auch Punkt 6
„Einstellungen“.
4.2. Anschluss an ein Fernsehgerät
b Über HDMI
Sollte Ihr Fernsehgerät über einen HDMI Anschluss verfügen, empfiehlt sich das
Gerät über HDMI anzuschließen. Verbinden Sie dazu den HDMI Ausgang des
Receivers mit dem HDMI Eingang Ihres Fernsehgerätes.
4.2 Anschluss an eine Hifi/ Dolby Digital Anlage
c analog Stereo
Sie können den Receiver über die analogen Cinch Audioausgänge (rot, weiß) an
eine HiFi Stereo Anlage anschließen.
d Digital
Sollte Ihr Dolby Digital Verstärker über einen entsprechenden optischen Eingang
verfügen,verbinden Sie die Buchse AUDIO OUT DIGITAL des Receivers
mit dem elektrischen SPDIF Eingang Ihres Verstärkers.
Es stehen abhängig vom jeweiligen Sender, die Abtastraten von 32, 44.1 und
48 kHz zur Verfügung.
Ebenso steht an diesem Ausgang, falls gesendet, das Dolby Digital-Signal (AC3)
zur Verfügung.
4.3 Anschluss an externes USB Speichermedium
e Verbinden Sie ein externes USB Speichermedium, z. B. eine externe Festplatte,
über das USB-Kabel des Speichermediums mit der USB-Schnittstelle des
Receivers auf der Rückseite oder seitlich.
ACHTUNG! Je nach Gerätetyp muss das externe USB Massespeichergerät zusätz lich über ein separates Netzteil mit Strom versorgt werden.
Lesen Sie hierzu bitte die Bedienungsanleitung des zu verwendenden
USB Massespeichergerätes!!
Hinweis: Bei USB Speichermedien, insbesondere bei USB Sticks gibt es zum Teil erheb-
liche Unterschiede bezüglich der Lese- bzw. Schreibgeschwindigkeit. Dies ist abhängig
von der Qualität des USB Gerätes. Verwenden Sie bitte nur USB Sticks von Markenherstellern mit entsprechend hoher Geschwindigkeit und genügend freiem Speicherplatz
um Aufnahme- und Wiedergabefehler zu vermeiden.
Bitte achten Sie darauf, dass der Datenträger im Datenformat FAT 32 formatiert ist.
Zudem muss sich das Speichermedium erst an dem Receiver initialisieren. Dieser
Anmeldevorgang kann ca. 20 Sekunden dauern.
10
5. Erstinstallation
Nachdem Sie die Sicherheitshinweise gelesen und das Gerät wie in Kapitel 4 beschrieben angeschlossen haben, kann das Gerät eingeschaltet werden.
Das Gerät ist mit einer werkseitigen Voreinstellung ausgestattet bei der der Empfang des
Satelliten ASTRA 19,2 Grad Ost bereits voreingestellt ist.
Der Receiver startet mit dem Programm „Das ERSTE HD“, empfangbar über Astra 19,2
Grad Ost.
Zur Programmsuche lesen Sie bitte auch Kapitel 6.3.1.
Die Programme in der Programmliste entsprechen den Sendern, die über die oben
genannten Satelliten zu empfangen sind und sind ab Werk in einer Reihenfolge abgelegt,
die den gängigen Sehgewohnheiten entspricht.
Starten Sie den Receiver durch Drücken der roten Power Taste auf der Fernbedienung
oder über die Power Taste am Receiver.
5.1. Menüstruktur und Bedienung
Alle Einstellungen können über das Menü im Gerät vorgenommen werden.
> Durch Drücken der Taste MENÜ auf der Fernbedienung gelangen Sie in das
Hauptmenü.
> Mit den Pfeiltasten auf/ab/links/rechts können Sie die Einstellungen anwählen,
die Sie bearbeiten möchten.
> Mit der Taste OK bestätigen Sie eine Eingabe oder gelangen in den nächsten
Menüpunkt.
> Mit der Taste MENÜ gelangen Sie immer einen Schritt zurück.
> Drücken Sie EXIT, wenn Sie die Einstellungen verlassen möchten.
11
Das Hauptmenü ist in folgende Unterpunkte gegliedert:
> Installation (6. Kapitel)
Hier kann das Gerät an die vorhandene Antennenanlage
angepasst und neue Programme gesucht werden.
> Kanal (7. Kapitel)
Hier können Sie die Reihenfolge der gespeicherten TV- und Radioprogramme nach ihren
Wünschen verändern und neue Favoritenlisten erstellen.
> Mutimedia (8. Kapitel)
Über Multimedia können Sie mit Hilfe Ihres Receivers Musik, Bilder oder Filme vom angeschlossenen USB-Speichermedium wiedergeben.
> Applikation (9. Kapitel)
In diesem Bereich finden Sie diverse Netzwerkapplikationen, wie z.B. Video- und
Wetterportale oder Spieledownloads.
> Einstellungen (10. Kapitel)
Hier können Sie individuelle Einstellungen für das Gerät vornehmen, um den Receiver
z.B. optimal an Ihr angeschlossenes Fernsehgerät einzustellen. Außerdem können Sie
benutzerdefinierte Einstellungen vornehmen, wie z.B. Kindersicherung einschalten oder
die OSD Darstellungen ändern.
> System (11. Kapitel)
Im Bereich System können Sie die Menüsprache einstellen oder ein Software Update
durchführen.
12
6. Installation
Im Installationsmenü können Sie alle Einstellungen vornehmen, die für einen einwandfreien DVB-S Empfang notwendig sind.
Drücken Sie die MENÜ Taste und wählen Sie mit Hilfe der Pfeiltasten auf/ab den
Menüpunkt „Installation“ aus und bestätigen mit OK.
Der Menüpunkt „Installation“ gliedert sich in folgende Unterpunkte:
- 6.1. Antenneneinstellungen
- 6.2. Satellitenliste
- 6.3. Transponderliste
- 6.4. Motor einstellen
- 6.5. Limit setzen
13
6.1. Antenneneinstellungen
Mit Hilfe der Antenneneinstellung können Sie den Satellitenreceiver an die
angeschlossene Satellitenantenne anpassen.
> Wählen Sie über die Pfeiltasten auf/ab die Option „Antenneneinstellungen“ und
bestätigen Sie mit OK, die Antenneneinstellungen werden geöffnet.
Hinweis: Der Receiver ist werkseitig bereits mit den Parametern der gängigsten Satellitenanlagen und Satellitenpositionen voreingestellt. Eine Veränderung der Einstellungen
sollte daher nur dann durchgeführt werden, wenn Sie Satellitenpositionen empfangen
möchten, die noch nicht im Gerät voreingestellt sind. Bitte befragen Sie dazu auch Ihren
Fachhändler oder Installationsbetrieb.
Vorgehensweise:
In der Antennenkonfiguration müssen mehrere Parameter für den Empfang eingestellt
werden. Dazu werden folgende Daten benötigt:
Satellit Satellitenposition gemäß der Ausrichtung der Satellitenantenne
LNB Typ LNB Typ der vorher eingestellten Satellitenposition
LNB Frequenz LNB ZF- Frequenz für das Lowband
LNB ZF- Frequenz für das Highband
Transonder Transponderfrequenz auf dem ein Suchlauf durchgeführt
werden kann.
LNB Spannung Einstellung der LNB Speisespannung
Tone Burst Modus Schalten Sie hier entsprechend Ihrer Sat Anlage den Ton Burst
Modus ein oder aus.
22KHz 22KHz Signal
DiSEqC DiSEqC Positionseinstellung
Zur Kontrolle gibt eine Anzeige im unteren Menübereich Aufschluss über die Qualität und
die Stärke des empfangenen Signals.
14
6.1.1. Satellitenliste
Stellen Sie in diesem Punkt die Satellitenpositionen ein, die Sie mit Ihrer Satanlage empfangen können.
> Wählen Sie den Punkt Satellit mit Hilfe der Pfeiltasten auf/ab.
> Drücken Sie die OK Taste. Es öffnet sich eine Liste mit den zur Verfügung ste-
henden Satelliten, die Sie dann über die Pfeiltasten auf/ab auswählen können.
> Bestätigen Sie anschließend mit OK.
6.1.2. LNB Typ
In diesem Punkt können Sie mit Hilfe der Pfeiltasten links/rechts den LNB Typ auswählen mit dem die Satellitenposition zu empfangen ist.
6.1.3. LNB Frequenz
Stellen Sie hier mit Hilfe Zehnertastatur die für das LNB spezifischen ZF- Frequenzen im
High- und Low Band ein.
6.1.4 Transponder
Wählen Sie hier den Transponder aus, auf dem der Receiver ein Signal vom
ausgewählten Satelliten empfangen soll.
6.1.5. 22 KHz
Mit der 22 KHz-Schaltung werden bei Satellitenanlagen Steuerungsbefehle wie z.B. Lowund High Band Umschaltung realisiert. Schalten Sie mit Hilfe der Pfeiltasten links/rechts
das 22 KHz-Signal an, aus oder schalten Sie die Einstellung auf Auto.
6.1.6 LNB Spannung
Stellen Sie hier mit Hilfe der Pfeiltasten rechts/links die Steuer-Speisespannung für das
verwendete LNB ein.
15
6.1.7 Tone Burst Modus
Schalten Sie hier den Tone Burst entsprechend der angeschlossenen Satellitenanlage.
Diese Einstellung ist abhängig von der Satellitenempfangsanlage und den dazugehörigen
Baugruppen.
6.1.8. DiSEqC
In diesen Feldern stellen Sie mit den Pfeiltasten links/rechts die Satellitenposition
ein, die über DiSEqC angesteuert wird. Diese Einstellung ist abhängig von der
Satellitenempfangsanlage und den dazugehörigen Baugruppen.

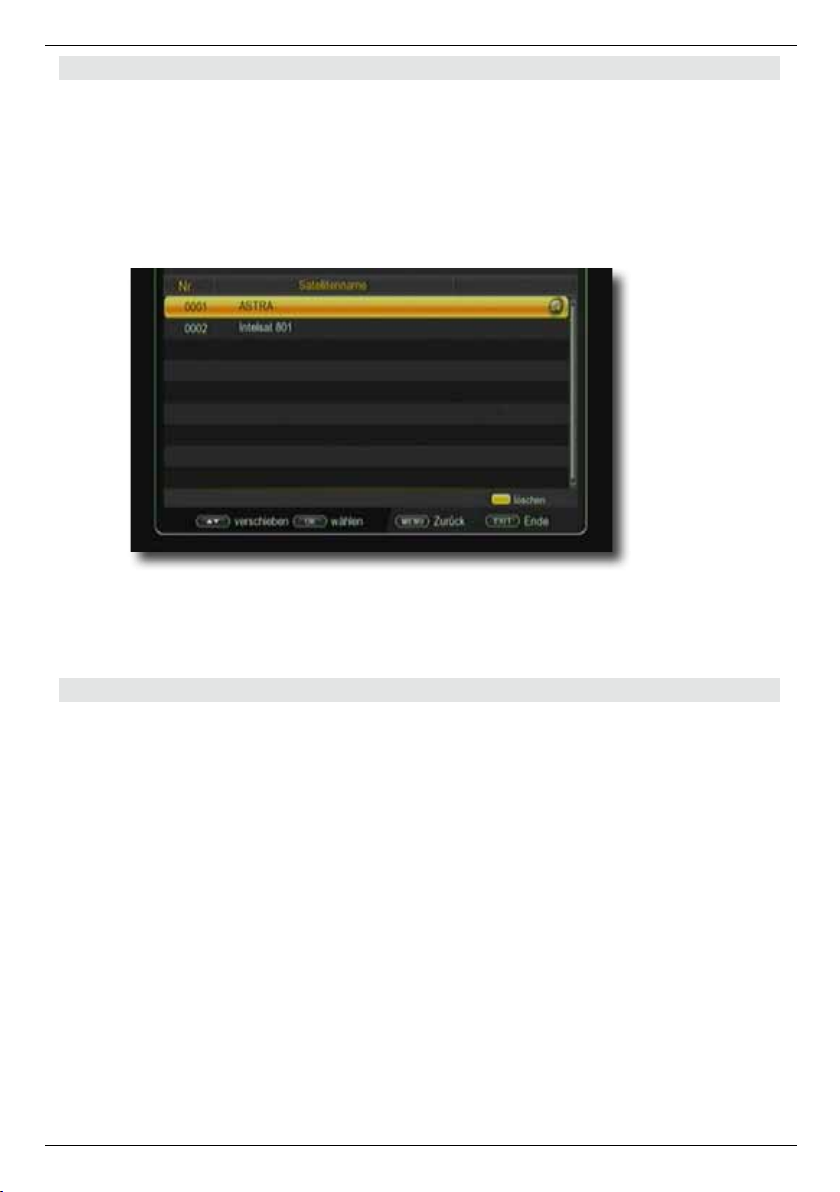

6.2. Satellitenliste
Unter diesem Punkt können Sie die Liste der empfangbaren Satelliten einsehen und bearbeiten. Dies ist insbesondere relevant, falls Sie eine Außenanlage mit Motorsteuerung
betreiben oder aber eine Satellitenanlage besitzen, die zum Empfang mehrerer Satelliten
mittels einer Multifeedhalterung ausgestattet ist. In der Satellitenliste kann gezielt nach
Satellitensignalen gesucht werden. Außerdem können Sie über die Funktionstasten
Satelliten hinzufügen (rot), löschen (gelb) oder bearbeiten (grün). Die Navigation wird
über die Pfeiltasten auf/ab sowie die OK Taste vorgenommen. Zum Suchen wird die
blaue Funktionstaste eingesetzt. Durch Drücken der Taste MENÜ gelangen Sie zurück
in das Installationsmenü.
Hinweis:
Der Receiver ist werkseitig bereits mit den Parametern der gängigsten Satellitenanlagen
und Satellitenpositionen voreingestellt. Eine Veränderung der Einstellungen sollte daher
nur dann durchgeführt werden, wenn Sie Satellitenpositionen empfangen möchten, die
noch nicht im Gerät voreingestellt sind. Bitte befragen Sie hierzu auch Ihren Fachhändler
oder Installationsbetrieb.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Installation und bestätigen Sie mit OK.
> Wählen Sie Satellitenliste an und bestätigen Sie mit OK.
Die Satellitenliste wird geöffnet.
16
6.3. Transponderliste
Sie können gezielt nach einem bestimmten Programm suchen, dessen
Sendeparameter bekannt sind. Außerdem können Transponder neu hinzugefügt werden.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Installation und bestätigen Sie mit OK.
> Wählen Sie Transponderliste an und bestätigen Sie mit OK.
> Wählen Sie mit Hilfe der STOP Taste die Satellitenposition an, auf der Sie nach
einem Programm suchen, oder einen neuen Transponder hinzufügen
möchten. Bestätigen Sie mit OK.
> Wählen Sie in der TP Liste mit Hilfe der Pfeiltasten auf/ab
den Transponder an, auf dem Sie nach Programmen suchen möchten.
> Drücken Sie die blaue Funktionstaste, um den Suchlauf zu starten.
Die gefundenen Programme werden am Ende der Programmliste hinzugefügt.
Sollte ein Transponder noch nicht in der Liste vorhanden sein, so kann dieser auch
hinzugefügt werden.
> Betätigen Sie dazu die rote Funktionstaste.
> Geben Sie mit der Zehnertastatur der Fernbedienung die Frequenz, die
Symbolrate und Polarisation ein, und drücken Sie anschließend die OK Taste.
Der Transponder wird gespeichert und Sie kehren zur Transponderliste zurück.
Der neu eingestellte Transponder liegt nun am Ende der Transponderliste.
> Markieren Sie nun den Transponder mit Hilfe der Pfeiltasten auf/ab und drücken
Sie die blaue Funktionstaste „Scannen“.
Nachdem der Suchvorgang abgeschlossen wurde, werden Ihnen die gefundenen
Programme angezeigt.
17
6.3.1. Suchlauf
Sie können einen vollständigen Suchlauf innerhalb einer Satellitenposition durchführen.
Dabei werden, je nach Auswahl, alle auf dem Satellit verfügbaren Transponder neu
gesucht
Anschließend wird eine Programmsuche auf diesen Transpondern innerhalb der angewählten Satellitenposition durchgeführt.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Installation und bestätigen Sie mit OK.
> Wählen Sie mit den Pfeiltasten auf/ab den Punkt Antenneneinstellungen an
und bestätigen Sie mit OK.
> Über die Zeile Satellit wählen Sie den Satelliten aus, auf dem Sie einen Suchlauf
durchführen möchten.
> Drücken Sie die blaue Funktionstaste für Scannen.
18
Entscheiden Sie im nachfolgenden Fenster im Bereich Kanaltyp, ob Sie alle Sender neu
suchen möchten, oder ob Sie gezielt nur frei empfangbare Sender suchen möchten. Es
empfiehlt sich, bei diesem Receiver nur frei empfangbare Sender zu suchen.
> In der Zeile Suchlauf Typ können Sie auswählen, ob Sie auf einem einzelnen
Transponder suchen möchten (mauelle Suche) oder alle Transponder des
ausgewählten Satelliten absuchen möchten.
> Drücken Sie die OK Taste, um den Suchlauf zu starten.
Der Suchlauf kann jederzeit durch Drücken der Taste EXIT abgebrochen werden.
Wenn Sie die bereits gefundenen Sender speichern möchten, bestätigen Sie nach
beendetem Suchlauf oder nach Abbruch über EXIT die Abfrage mit Ja oder Nein.
6.5. Motor einstellen
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Installation und bestätigen Sie mit OK.
> Wählen Sie Motor einstellen an und bestätigen Sie mit OK.
Es öffnet sich ein Fenster, in welchem die Grundeinstellungen für den Antennenmotor
vorgenommen werden können.
ACHTUNG!
Um Schäden an der Außenanlage zu vermeiden, dürfen Sie die Außenanlage nicht
über gewisse Grenzen bewegen!!
(Näheres hierzu entnehmen Sie bitte der Installationsanleitung der Außenanlage)
> Wählen Sie in der Zeile Satellit den Satelliten aus, den Sie über den
Motor ansteuern möchten.
> Wählen Sie einen Transponder in der nächsten Zeile aus.
> Geben Sie in der Zeile Motor einstellen die Steuerung ein, mit der der Motor
angsteuert werden kann. Sie haben die Wahl zwischen USALS und DiSEqC 1.2.
19
> Fahren Sie den Motor über die Funktion Drehung auf die Position, auf der Sie
den oben ausgewählten Satelliten empfangen können. Anhand der Pegel- und
Qualitätsanzeige kann die Antenne auf die optimale Position gedreht werden.
6.5.1. Limit setzen
> 1. Wechseln Sie mit den Pfeiltasten auf/ab in die Zeile Limit setzen.
> 2. Wählen Sie mit den Pfeiltasten links/rechts die Westgrenze aus.
> 3. Wechseln Sie mit den Pfeiltasten auf/ab in die Zeile weiter bewegen und steu-
ern Sie mit den Pfeiltasten links/rechts den Motor an die westliche Grenze.
> 4. Wechseln Sie zurück in die Zeile Limit setzen und wählen Sie die Ost-
grenze aus.
> 5. Wechseln Sie mit den Pfeiltasten auf/ab in die Zeile weiter bewegen und
steuern Sie mit den Pfeiltasten links/rechts den Motor an die östliche Grenze.
6.5.2. USALS Setup
Verwenden Sie diesen Receiver mit einer Außenanlage, welche über ein USALS
(Universal Satellite Automatic Location System) System verfügt, müssen Sie unter diesem Punkt entsprechende Einstellungen vornehmen.
Damit das USALS fehlerfrei arbeitet, müssen Sie die Koordinaten (Längen- und
Breitengrad) Ihres Standortes eingeben, damit das System alle Motorpositionen für die
empfangbaren Satelliten kalkulieren kann (nähere Informationen hierzu entnehmen Sie
bitte der Bedienungsanleitung Ihrer Außenanlage).
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Installation und bestätigen Sie mit OK.
> Wählen Sie mit den Pfeiltasten auf/ab den Punkt Motor einstellen an und
wählen Sie USALS aus.
20
> Geben Sie mit Hilfe der Zehnertastatur der Fernbedienung den Längengrad
und Breitengrad Ihres Standortes ein. Stellen Sie bei Breitengrad die Einstellung
Nord oder Süd bzw. bei Längengrad die Einstellung Ost oder West ein.
Bestätigen Sie die Eingabe mit OK.
7. Programme bearbeiten
Der Menüpunkt Kanal ermöglicht es Ihnen, bequem die empfangbaren TV- und
Radioprogramme zu bearbeiten. Hier können Sie die Reihenfolge der gespeicherten TVund Radioprogramme nach ihren Wünschen verändern und neue Favoritenlisten erstellen
> Wählen Sie im Hauptmenü durch Drücken der Pfeiltasten auf/ab den Punkt
„Programmbearbeitung“.
Hier stehen folgende Optionen zur Verfügung:
7.1. Programmverwaltung
7.2. Kanalbearbeitung
7.3. Favoriten bearbeiten
7.4. Programmeinstellung
7.5. Satellit löschen
7.6. Alle Programm löschen
7.1. Programmverwaltung
Nutzen Sie diesen Menüpunkt, um Programme in der Programmliste an eine individuelle
Position zu verschieben, Programme zu löschen, umzubenennen oder zu sperren.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Programmbearbeitung und bestätigen Sie mit
OK.
> Wechseln Sie in die Zeile Programmverwaltung und bestätigen Sie mit OK.
Es erscheint ein Fenster mit einer Liste der zur Verfügung stehenden Programme. Zur
Auswahl stehen unterschiediche Funktionen, um die Programme zu bearbeiten. Diese
Funktionen sind in Form von Symbolen unter der Programmliste dargestellt.
21
Sie können die Funktionen über die farbigen Funktionstasten der Fernbedienung
anwählen.
Verschieben (gelb)
Um die Reihenfolge der Programme zu ändern, können Programme einfach verschoben
werden.
> Markieren Sie über die Pfeiltasten auf/ab ein Programm,
das verschoben werden soll und drücken Sie die OK Taste.
Es erscheint ein Häkchen neben dem Programmnamen.
> Verschieben Sie das Programm mit Hilfe der Pfeiltasten auf/ab an die
gewünschte Position und drücken Sie die gelbe Taste.
Programme sperren (rot)
Das Gerät bietet die Möglichkeit, Programme mit einer PIN- Abfrage zu versehen. Dies ist
dann nützlich, wenn Sie z.B. Kinder vor ggf. nicht jugendfreien Inhalten schützen
möchten. Beim Aufrufen des zuvor gesperrten Programms muss dann eine vierstellige
Nummer eingegeben werden um das Programm sehen zu können.
Um diesen PIN CODE einzustellen, lesen Sie auch bitte Kapitel 10.1.4.
> Markieren Sie über die Pfeiltasten auf/ab ein Programm,
das gesperrt werden soll
> Drücken Sie die OK Taste.
> Geben Sie die den vierstelligen Pin Code ein.
Es erscheint nun ein rotes Häkchen hinter dem Programmnamen.
22
In dieser Weise können weitere Programme gesperrt werden.

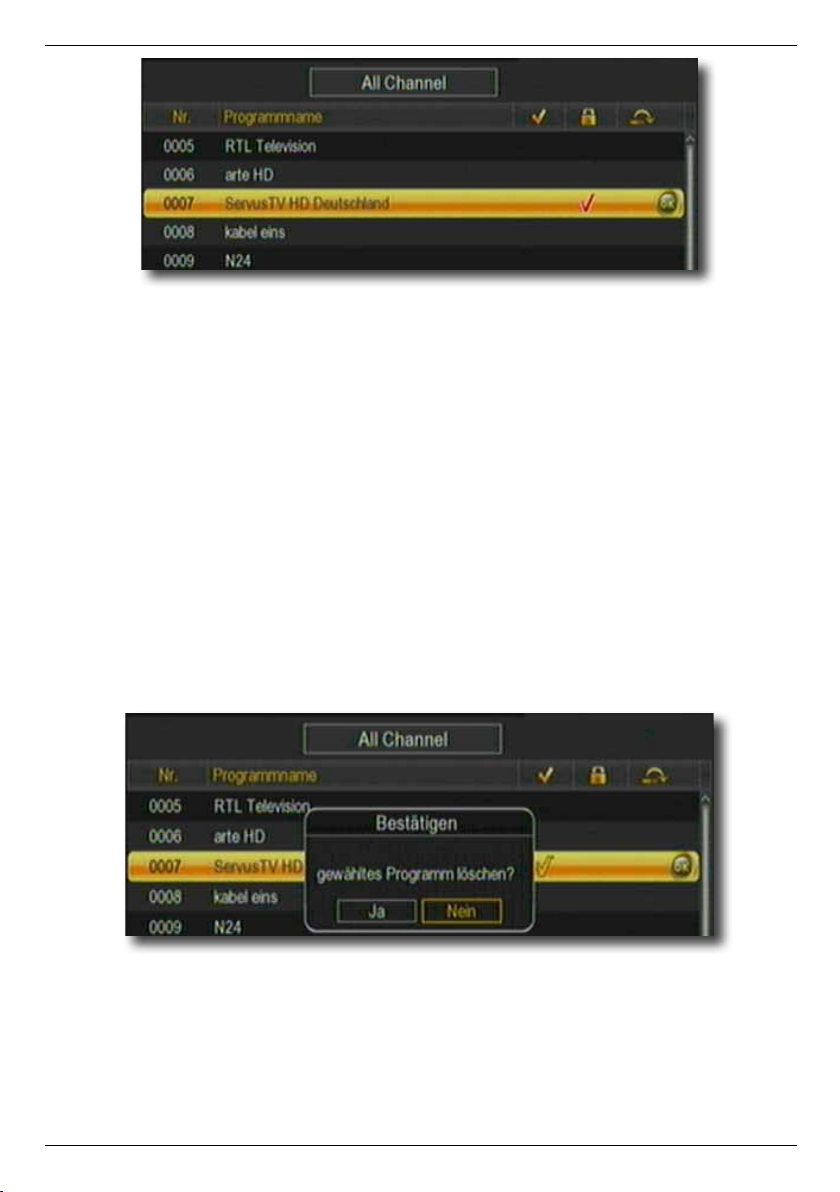

Programme aus der Liste löschen (grün)
Sie können ein oder mehrere voreingestellte oder im Receiver vorhandene Programme
löschen.
Wichtiger Hinweis:
Mit dieser Einstellung werden alle angewählten Programme gelöscht! Um Programme
wieder in das Gerät einzuspeichern, führen Sie bitte einen neuen Suchlauf durch oder
setzen Sie das Gerät in die Werkseinstellungen zurück.
> Markieren Sie über die Pfeiltasten auf/ab ein Programm,
das gelöscht werden soll und drücken Sie die OK Taste.
> Drücken Sie die grüne Taste.
> Wenn Sie das Programm löschen möchten, bestätigen Sie die nachfolgende
Abfrage mit JA.
> Wenn Sie das Programm nicht löschen wollen, wählen Sie Nein aus.
Programme bearbeiten (blau)
Um ein Programmnamen zu verändern, gehen Sie bitte wie folgt vor:
> Markieren Sie über die Pfeiltasten auf/ab ein Programm,
dessen Namen Sie ändern möchten.
> Drücken Sie die OK Taste.
> Drücken Sie die blaue Taste um das Programm umzubenennen.
23
> Ändern Sie den Namen mit Hilfe der virtuellen Tastatur um und bestätigen Sie
Ihre Eingabe mit OK.
24
7.2. Kanalbearbeitung
Über diesen Menüpunkt können Sie ein Programm in die Programmliste aufnehmen,
wenn folgende Sendeparameter vom Satellitenbetreiber für das neue Programm bekannt
sind:
Transponderfrequenz mit Symbolrate
Video PID
Audio PID
PCR PID
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Kanal und bestätigen Sie mit
OK.
> Wechseln Sie in die Zeile Kanalbearbeitung und bestätigen Sie mit OK.
Geben Sie die entsprechenden Werte in der jeweiligen Zeile über die Zehnertastatur der
Fernbedienung ein.
25
7.3. Favoriten bearbeiten
Sie können ein oder mehrere Programme einer Favoritenliste hinzufügen. So können Sie im normalen Betrieb durch Drücken der Taste FAV auf der Fernbedienung
gezielt diese Programme auswählen. Durch Erstellung einer Favoritenliste wird die
Hauptprogrammliste nicht verändert.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Programmbearbeitung und bestätigen
Sie mit OK.
> Wechseln Sie in die Zeile Favoritenliste und bestätigen Sie mit OK.
> Wählen Sie über die Zahlentastatur der Fernbedienung eine Favoritenliste
aus, in der Sie ein oder mehrere Programme ablegen möchten.
> Markieren Sie über die Pfeiltasten auf/ab ein Programm,
das in eine Favoritenliste abgespeichert werden soll und bestätigen Sie mit OK.
> Ein Häkchen-Symbol erscheint nun an diesem ausgewählten Programm.
7.4. Programmeinstellung
Hier können Sie bestimmen, mit welchem Programm der Receiver aus dem Standby
einschalten soll.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Programmbearbeitung und bestätigen Sie mit
OK.
> Wechseln Sie in die Zeile Programmeinstellung und bestätigen Sie mit OK.
> Wählen Sie hier das Programm aus, mit dem der Receiver eingeschaltet werden
soll.
26
7.5. Satellit löschen
Sie können alle Programme einer Satellitenposition löschen.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Programmbearbeitung und bestätigen Sie mit
OK.
> Wechseln Sie in die Zeile Satellit löschen und bestätigen Sie mit
OK.
> Wählen Sie die Satellitenpsition an, deren Programme Sie löschen möchten.
> Drücken Sie die gelbe Taste.
7.6. Alle Programme löschen
Sie können alle Programme löschen.
Wichtiger Hinweis:
Mit dieser Einstellung werden alle Programme gelöscht! Um Programme wieder in das
Gerät einzuspeichern, führen Sie bitte einen neuen Suchlauf durch oder setzen Sie das
Gerät in die Werkseinstellungen zurück.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Programmbearbeitung und bestätigen Sie mit
OK.
> Wechseln Sie in die Zeile Alle Programme löschen und bestätigen Sie mit OK.
27
> Bestätigen Sie die Sicherheitsabfrage mit Ja, oder verlassen Sie das Menü mit
Nein.
28
8. Multimedia
Ihr Receiver ist mit zwei USB 2.0. Schnittstellen ausgestattet, über welche USB
Massenspeichergeräte wie beispielsweise ein USB Stick oder eine externe Festplatte
angeschlossen werden können (Gerätevoraussetzungen: Dateiformat FAT 32,
Geschwindigkeit bei externen Festplatten: 5400 U/min).
ACHTUNG!
Je nach Gerätetyp muss das externe USB Massenspeichergerät zusätzlich über
ein separates Netzteil mit Strom versorgt werden. Lesen Sie hierzu bitte die
Bedienungsanleitung des zu verwendenden USB Massenspeichergerätes!!
Hinweis: Bei USB Speichermedien, insbesondere bei USB Sticks gibt es zum Teil erheb-
liche Unterschiede bezüglich der Lese- bzw. Schreibgeschwindigkeit. Dies ist
abhängig von der Qualität des USB Gerätes. Verwenden Sie bitte nur USB
Sticks von Markenherstellern mit entsprechend hoher Geschwindigkeit und
genügend freiem Speicherplatz um Aufnahme- und Wiedergabefehler zu vermeiden.
Über die USB Option können Sie mit Hilfe Ihres Receivers Musik, Bilder oder Filme vom
angeschlossenen USB-Speichermedium wiedergeben.
Außerdem können Sie Ihre eigens erstellte Programmliste auf einen USB Datenträger
sichern. So haben Sie die Möglichkeit, diese Programmliste z.B. nach einem Werksreset
wieder auf den Receiver aufzuspielen.
Über die USB Schnittstelle haben Sie die Möglichkeit, die Betriebssoftware Ihres Receivers zu aktualisieren, die ggf. auf www.telestar.de zum Download bereit steht.Diese spielen Sie dann auf ein entsprechendes Speichermedium und verbinden dieses via USB mit
dem Receiver.
Hier stehen folgende Optionen zur Verfügung:
8.1. Film
8.2. Foto
8.3. Musik
8.4. E Book
8.5. Aufnahmeverwaltung
8.6. File Manager
29
8.1. Film
> Wählen Sie mit den Pfeiltasten links/rechts den Menüpunkt „Film“.
> Bestätigen Sie mit OK.
> Anschließend wählen Sie den Pfad für die Datei, die Sie abspielen möchten, und
drücken die OK Taste.
Der Film bzw. die Aufnahme wird im Vorschaufenster gestartet.
> Drücken Sie rote Taste, um den Film im Vollbild zu sehen.
Über das USB Media Menüfeld können Sie im USB Modus den Player steuern.
8.2. Foto
> Wählen Sie mit den Pfeiltasten links/rechts den Menüpunkt „Foto“.
> Bestätigen Sie mit OK.
> Anschließend wählen Sie den Pfad für die Datei, die Sie abspielen möchten, und
drücken die OK Taste.
> Drücken Sie OK Taste, um das Foto im Vollbild zu sehen.
Über das USB Media Menüfeld können Sie im USB Modus den Player steuern.
8.3. Musik
> Wählen Sie mit den Pfeiltasten links/rechts den Menüpunkt „Musik“.
> Bestätigen Sie mit OK.
> Anschließend wählen Sie den Pfad für die Datei, die Sie abspielen möchten, und
drücken die OK Taste.
Die Musik wird im Vorschaufenster gestartet.
Über das USB Media Menüfeld können Sie im USB Modus den Player steuern.
30

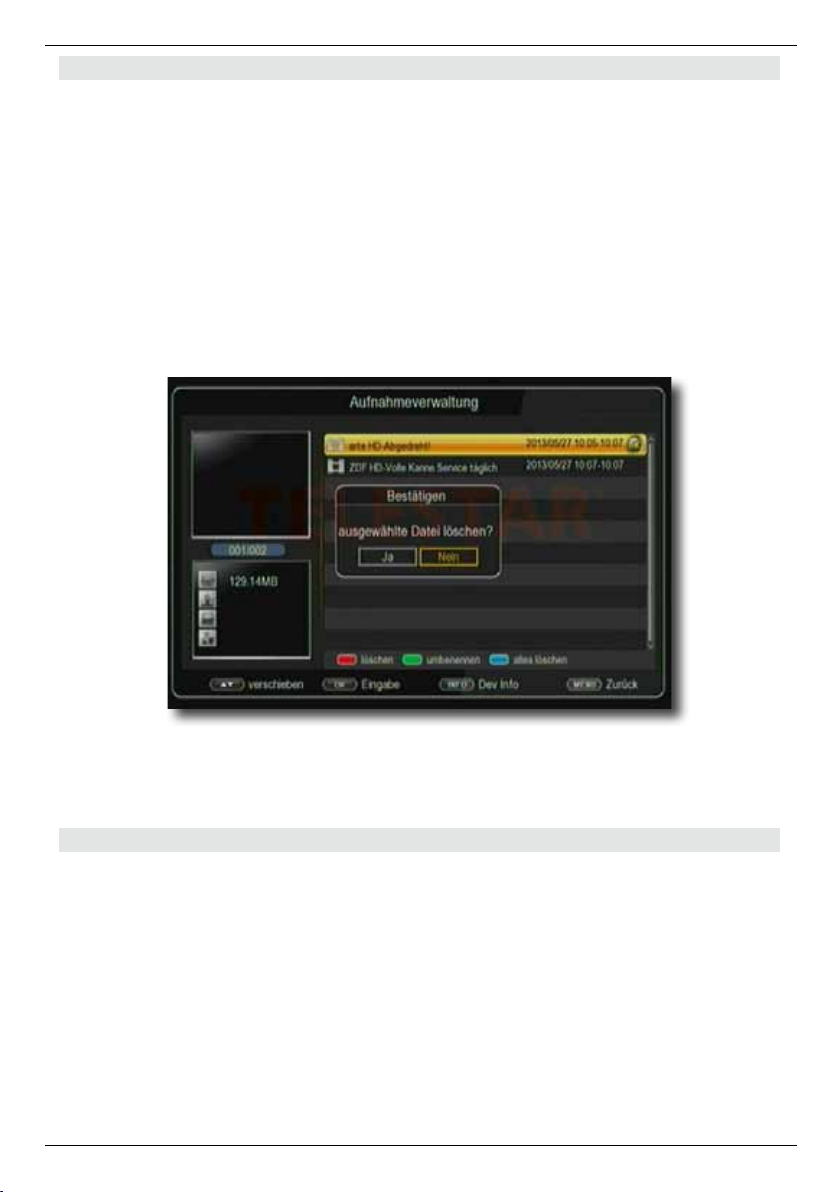

8.4. Aufnahmeverwaltung
Hier können Sie getätigte Aufnahmen abspielen, löschen oder umbenennen.
> Wählen Sie mit den Pfeiltasten links/rechts den Menüpunkt
Aufnahmeverwaltung.
> Bestätigen Sie mit OK.
> Anschließend wählen Sie den Pfad für die Aufnahme, die Sie abspielen
möchten, und drücken die OK Taste.
Über das USB Media Menüfeld können Sie im USB Modus den Player steuern.
Sie können bereits getätigte Aufnahmen löschen.
> Wählen Sie dazu eine Aufnhame aus der Aufnahmeliste aus
> Drücken Sie die rote Taste.
> Wenn Sie die Aufnahme wirklich löschen möchten, wechseln Sie zum Feld Ja
und bestätigen Sie mit OK. Die Aufnahme wird gelöscht.
8.5. File Manager
In diesem Menüpunkt haben Sie die Möglichkeit, das angeschlossene USBSpeichermedium zu formatieren. HIer können Sie Daten von einem angeschlossenen
USB Datenträger auf einen anderen angeschlossenen USB Datenträger kopieren.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Multimedia und bestätigen Sie mit
OK.
> Wählen Sie File Manager an, und bestätigen Sie mit OK.
31
> Es öffnet sich ein entsprechendes Fenster, in welchem Sie über die Pfeiltasten
die gewünschte Partition auswählen können.
> Zuätzlich können Sie bestimmen, ob der Datenträger in NTFS oder FAT 32
formatiert werden soll.
> Wählen Sie dazu die entsprechende Funktion über die farbigen
Funktionstasten an.
> Bestätigen Sie die Angaben mit OK.
ACHTUNG!
Alle auf dem Datenträger vorhandenen Dateien werden bei der
Formatierung gelöscht!
> Es erscheint eine Abfrage, ob Sie den Datenträger wirklich formatieren
möchten.
Zum Formatieren wählen Sie mit den Pfeiltasten links/rechts OK, möchten
Sie den Datenträger nicht formatieren, so drücken Sie die Taste EXIT.
32
9. Application
In diesem Bereich finden Sie diverse Netzwerkapplikationen, wie z.B. Video- und
Wetterportale oder Spieledownloads.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Application und bestätigen Sie mit
OK.
Alternativ können Sie auch die Taste APP auf der Fernbedienung drücken.
9.1. Web Apps
Wählen Sie diesen Menüpunkt aus, um diverse Netzwerk Applikationen aufzurufen.
> Wählen Sie mit den Pfeiltasten rechts/links eine Application aus,
die Sie starten möchten, und bestätigen Sie mit OK.
33
10. Einstellungen
Hier können Sie individuelle Einstellungen für das Gerät vornehmen, um den Receiver
z.B. optimal an Ihr angeschlossenes Fernsehgerät einzustellen. Außerdem können Sie
benutzerdefinierte Einstellungen vornehmen, wie z.B. Kindersicherung einschalten oder
die OSD Darstellungen ändern.
10.1. indiv. Einstellungen
Ändern Sie hier die Anzeigeeinstellungen des Gerätes oder ändern Sie die Einstellungen
für den Jugendschutz.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wechseln Sie zum Menüpunkt indiv. Einstellungen und bestätigen Sie mit
OK.
10.1.1. Transparenz
Wählen Sie hier die Transparenz der Einblendung. Je niedriger dieser Wert ist, desto
schwächer ist die Menüeinblendung im Bild zu sehen.
> Wählen Sie hier mit Hilfe der Pfeiltasten die Transparenz für die Einblendungen
des Menüs und der Programminformation.
10.1.2. Unteritelsprache
Wählen Sie in den Zeilen 1. Untertitelsprache und 2. Untertitelsprache die bevorzugte
Untertitelsprache aus.
10.1.3. Untertitel für Hörgeschädigte
Schalten Sie hier die Option für Hörgeschädigte ein oder aus.
Wenn Sie diese Option einschalten, werden automatisch Untertitel eingeblendet, sofern
diese vom Sendebetreiber mitgesendet werden.
10.1.4. Kindersicherung
Das Gerät bietet die Möglichkeit, Programme und Menüeinstellungen mit einer PINAbfrage zu versehen. Dies ist dann nützlich, wenn Sie z.B. Kinder vor ggf. nicht jugendfreien Inhalten schützen möchten. Die Programme, die mit einem Pin Code geschützt
werden sollen, können wie in Kapitel 7.1. gesperrt werden.
Beim Aufrufen des zuvor gesperrten Programms muss dann eine vierstellige Nummer
eingegeben werden, um das Programm sehen zu können.
Unter diesem Punkt können Sie die Funktionen anwählen, die nur durch Eingabe des PIN
Codes aufrufbar sind.
> Wählen Sie Kindersicherung an und bestätigen Sie mit OK.
> Geben Sie den 4 stelligen PIN Code über die Zehnertastatur der Fernbedie-
nung ein. Der werkseitig eingestellte PIN CODE ist 0000.
Alle Einstellungen können Sie verändern, indem Sie den entsprechenden Punkt mit Hilfe
der Pfeiltasten auf/ab anwählen und mit den Pfeiltasten links/rechts anpassen.
34
Unter Systemsperre können Sie den Zugang zum Menüpunkt Programm Bearbeitung
sperren. So kann z.B. das Löschen von Programmen oder eine Sortierung einzelner
Programme gesperrt werden.
Geben Sie unter dem Menüpunkt Jugendschutz den Jugendschutz Level an. Sie haben
die Wahl zwischen 10, 12, 16, 18. Diese Zahlen geben das Alter an. Ist eine Sendung
z.B. für Zuschauer unter 16 Jahren nicht geeignet, muss bei entsprechender Einstellung,
der Pin eingegeben werden, um die Sendung sehen zu können. Bitte beachten Sie, dass
diese Funktion nur in manchen Ländern zur Verfügung steht.
Werkseitig ist der PIN Code auf 0000 eingestellt. Sie können den PIN Code unter
PIN ändern umstellen.
> Wählen Sie die Zeile PIN ändern mit Hilfe der Pfeiltasten auf/ab an.
> Bestätigen Sie mit OK.
> Geben Sie Ihr neues Passwort mit Hilfe der Zehnertastatur auf der
Fernbedienung ein.
> Wiederholen Sie die Eingabe.
> Das Passwort wird automatisch gespeichert.
Tipp: Schreiben Sie sich zur Sicherheit den neuen PIN Code auf und bewahren
Sie diesen an einem sicheren Ort auf.
Sollte der PIN Code verloren gehen oder in Vergessenheit geraten, können die gesperrten
Funktionen nicht mehr angewählt werden.
35
10.1.5. Auto-Standby
Das Netzteil des Gerätes entspricht einer Richtlinie der Europäischen Union zur umweltgerechten Gestaltung von Set-Top-Boxen.
Nach dieser Richtlinie schaltet sich das Gerät nach 3 Stunden automatisch aus dem laufenden Betrieb in Standby, wenn in diesem Zeitraum keine
Bedienfunktionen wie Programmwahl, Laustärke etc. ausgeführt worden sind.
Achtung: Im Auslieferungszustand ist diese Funktion aktiviert.
Sie können diese Funktion unter diesem Menüpunkt deaktivieren.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie Grundeinstellung an und bestätigen Sie mit OK.
> Wählen Sie die Zeile Auto-Standby an.
> Schalten Sie diese Funktion mit Hilfe der Pfeiltasten rechts/links aus, ein oder
wählen Sie eine andere Zeit aus.
10.1.6. Standby Uhr
In diesem Menüpunkt können Sie die Uhrzeitanzeige des Displays im Standby Betrieb
ein- oder ausschalten.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie Grundeinstellung an und bestätigen Sie mit OK.
> Wählen Sie die Zeile Standby Uhr an.
> Schalten Sie diese Funktion mit Hilfe der Pfeiltasten rechts/links aus oder ein.
36

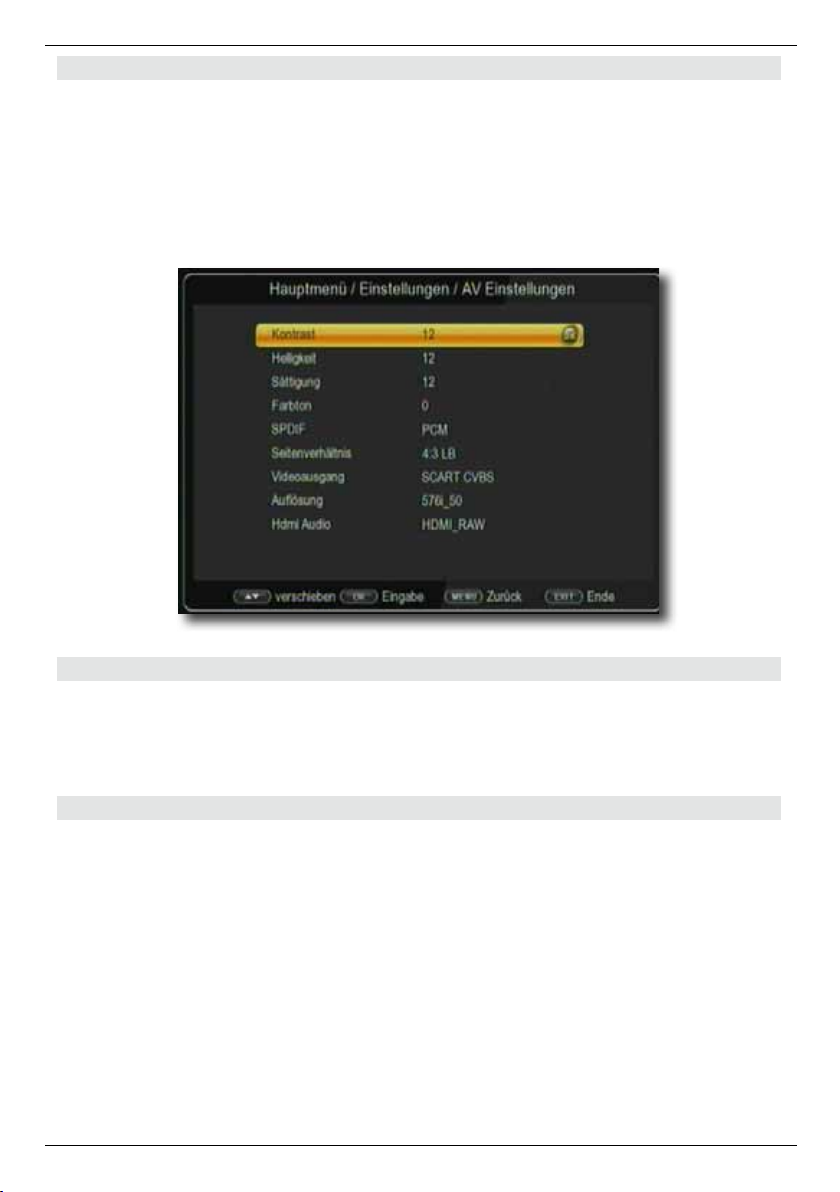

10.2. AV Einstellungen
In diesem Menü können Sie Ihren Receiver an Ihrem Fernseher anpassen, um so die
beste Darstellung zu gewährleisten.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie AV Einstellungen an und bestätigen Sie mit OK.
10.2.1. Bildeinstellungen
Ändern Sie die Werte für Helligkeit, Kontrast, Sättigung und Farbton entsprechend Ihrer
Bedürfnisse ab.
> Bestätigen Sie dazu die einzelnen Zeilen mit der Taste OK und führen Sie die
Änderungen mit Hilfe der Pfeiltasten rechts/links aus.
10.2.2. SPDIF
Wenn Sie einen Dolby Surround Verstärker über den digitalen optiscvhen Ausgang am
Receiver angschlossen haben, können Sie hier Einstellungen vornehmen.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie AV Einstellungen an und bestätigen Sie mit OK.
> Wählen Sie SPDIF an und ändern Sie das Format mit Hilfe der
Pfeiltasten rechts/links/auf/ab.
37
10.2.3. Seitenverhältnis
Manche Sender strahlen ihr Programm im Bildschirmformat 16:9 aus, während andere
Programme im Format 4:3 senden. Um die für Ihren Fernseher optimale Darstellung zu
nutzen, kann das Bildformat hier umgeschaltet werden.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie AV Einstellungen an und bestätigen Sie mit OK.
> Wählen Sie Seitenverhältnis an und ändern Sie das Format mit Hilfe der
Pfeiltasten rechts/links/auf/ab.
10.2.4. Videoausgang
Unter diesem Menüpunkt können Sie zwischen unterschiedlichen Farb- bzw. Bildmodi
wählen. Zur Auswahl stehen folgende Modi:CVBS, RGB, SVideo, YUV
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie AV Einstellungen an und bestätigen Sie mit OK.
> Wählen Sie Videoausgang und ändern Sie das Format mit Hilfe der
Pfeiltasten rechts/links.
10.2.5. Auflösung
In dieser Einstellung können Sie die Auflösung entsprechend Ihres Fernsehers anwählen.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie AV Einstellungen an und bestätigen Sie mit OK.
> Wählen Sie Auflösung und ändern Sie das Format mit Hilfe der
Pfeiltasten rechts/links.
Zur Verfügung stehen dabei folgende Einstellungen:
480p60
480i60
480i30
576p50
576i50
720p50
720p60
1920x1080i30
1920x1080i60
1920x1080p50
1920x1080p60
> Um die Auflösung an Ihren Fernseher optimal anzupassen, wählen Sie das Format
entsprechend Ihres Fernsehers aus. Bitte beachten Sie auch die Hinweise
und technischen Daten des Herstellers Ihres Fernsehers.
38
ACHTUNG! Nicht jedes Fernsehgerät kann alle zur Verfügung stehenden Auflö sungen darstellen!
10.2.5. HDMI Audio
In dieser Einstellung können Sie die Auflösung entsprechend Ihres Fernsehers anwählen.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie AV Einstellungen an und bestätigen Sie mit OK.
> Wählen Sie HDMI Audio und ändern Sie das Format mit Hilfe der
Pfeiltasten rechts/links.
10.3. LAN Konfiguration
Nehmen Sie hier alle Einstellungen vor, um das Gerät mit Ihrem Heimnetzwerk zu verbinden. Diese Einstellungen werden nur dann benötigt, wenn der Receiver über W-LAN mit
Ihrem Heimnetzwerk verbunden ist. (Verbindung per W-LAN über einen optional erhältlichen USB W-LAN Dongle.). Einstellungen in diesem Menü können nur vorgenommen
werden, wenn ein USB W-LAN Dongel angeschlossen ist.
10.3.1. Link Typ
Stellen Sie hier ein, wie die Box verbunden ist.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie LAN Konfiguration an und bestätigen Sie mit OK.
39
> Wählen Sie das von Ihnen gewünschte WiFi Netzwerk an und geben Sie ggf. den
erforderlichen Netzwerkschlüssel ein, um den Receiver mit dem Drahtlosnetzwerk
zu verbinden.
10.4. PVR Konfiguration
Unter PVR Konfiguration können Sie individuelle Einstellungen für Ihren PVR (Personal
Video Recorder) vornehmen. Dabei konfigurieren Sie die Funktionen der Aufzeichnung auf
einen angeschlossenen USB Datenträger.
10.4.1. PVR Dateiform
Legen Sie hier fest, in welchem Format der Receiver die Aufnahmen ablegen soll.
Sie haben die Wahl zwischen PS und TS.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie PVR Konfiguration an und bestätigen Sie mit OK.
> Wählen Sie PVR Dateiform und bestätigen Sie mit OK.
> Wählen Sie einen Datenträger aus.
40
Wählen Sie PS aus, wenn die Datei nach beendeter Aufnahme auf das USB Gerät kopiert
werden soll um an einem anderen Gerät angeschaut oder bearbeitet zu werden.
Dabei wird die aufgenommene Sendung als MPG File abgespeichert.
> Wählen Sie TS aus, wenn die aufgenommene Datei nur von dem Lokalen USB
Datenträger am Receiver selber abgespielt werden soll.
Hinweis:
Wenn Sie TS ausgewählt haben, wird die Datei als TS Datei abgespeichert.
Wenn Sie PS ausgewählt haben, wird die Datei als MPEG abgespeichert.
Um eine maximale Kompatibilität zu anderen Mutimediageräten und Computern zu
gewährleisten, sollten Sie bei einer Aufnahme immer PS auswählen.
So kann die aufgezeichnete Sendung nicht nur am Receiver selbst abgespielt, sondern
auch an einem PC oder ähnlichen Multimediageräten abgespielt oder bearbeitet werden.
Bei der Auswahl TS wird der direkte Stream des Satelliten aufgezeichnet.
Bei dieser Aufnahmeart werden neben den Bild- und Toninformationen auch noch andere
zusätzliche senderseitig abgestrahlte Informationen mit aufgezeichnet.
10.4.2. Dateigröße
Hier können Sie die maximale Dateigröße einstellen, die eine Aufnahme haben soll.
Bedingt durch die Formatierung des USB Datenträgers, ist eine maximale Dateigröße von
4 GB möglich. Sollte die Aufnahme diese Dateigröße überschreiten, wird bei einer
laufenden Aufnahme automatisch eine neue Datei angelegt.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie PVR Konfiguration an und bestätigen Sie mit OK.
> Wählen Sie Dateigröße und bestätigen Sie mit OK.
> Wählen Sie die Dateigröße aus.
41
10.4.3. Timeshift
Das Gerät verfügt über eine Timeshiftfunktion (Zeitversetztes Fernsehen). Dies ist dann
nützlich, wenn Sie ein laufendes Programm anhalten möchten um es zu einem späteren
Zeitpunkt an der angehaltenen Stelle weiter zu schauen. Bitte lesen Sie hierzu auch das
Kapitel 12.12.2.
Stellen Sie hier die Timeshift Funktionen ein.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie PVR Konfiguration an und bestätigen Sie mit OK.
> Wählen Sie Timeshift und bestätigen Sie mit OK.
> Wählen Sie Auto, wenn die Timeshiftaufnahme permanent im Hintergrund
ausgeführt werden soll. Sie können dann jederzeit eine verpasste Szene erneut
anschauen, ohne vorher eine Aufnahme aktiviert zu haben. Bitte lesen Sie dazu
auch Kapitel 10.4.5 .
> Wählen Sie Pause, wenn eine Timeshift Aufnahme starten soll, sobald im laufen den Betrieb die Pause Taste gedrückt wird
> Wählen Sie Aus, wenn Sie die Timeshiftfunktion deaktivieren möchten.
Sie können dann im laufenden Betrieb keine Timeshiftaufnahmen durchführen.
10.4.4. Timeshift Dauer
Stellen Sie hier die maximale Dauer der Timeshiftaufnahme ein.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie PVR Konfiguration an und bestätigen Sie mit OK.
> Wählen Sie Timeshift Dauer und bestätigen Sie mit OK.
> Wählen Sie die maximale Timeshiftlänge aus.
Wenn Sie Auto anwählen, wird die Länge der Timeshiftaufnahme an die maximale
Aufnahmekapazität des USB Datenträgers angepasst.
42
10.4.5. Timeshiftaufnahme
Das Gerät verfügt über Permanent-Timeshift.
Beim Permanent Timeshift wird die Timeshift Funktion automatisch bei jedem
Senderwechsel aktiviert. Es wird also immer die aktuell laufende Sendung aufgezeichnet.
Das hat den Vorteil, dass man die laufende Sendung bis zum Zeitpunkt des Wechsels auf
diese Sendung „zurückspulen“ kann ohne vorher die Timeshift Funktion aktiviert zu haben.
So können Sie eine Ihnen entgangene Szene nochmals anschauen.
Hinweis: Voraussetzung ist ein USB Datenträger am USB Anschluss und die entsprechende Einstellung des Receivers.
Drücken Sie während einer laufenden Sendung die << Taste und spulen Sie bis an die
gewünschte Stelle zurück, die Sie erneut sehen möchten.
Um wieder zum aktuellen Live Programm zurück zu schalten drücken Sie die Stop Taste.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie PVR Konfiguration an und bestätigen Sie mit OK.
> Wählen Sie Timeshiftaufnahme und bestätigen Sie mit OK.
> Schalten Sie hier die Permanet Timeshift Aufnahme ein oder aus.
43
10.5. Smart Phone Steuerung
Sofern der Receiver über Netzwerk verbunden ist, kann dieser mit einer,
auf www.telestar.de erhältlichen Applikation, über ein Smart Phone gesteuert werden.
Diese Applikation ist zur Zeit (Stand Drucklegung dieser Bedienungsanleitung) für Android
Smart Phones erhältlich.
In diesem Menüpunkt können Sie den Zugriff über das Smartphone ein- oder
ausschalten.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie Smart Phone Control an und bestätigen Sie mit OK.
> Schalten Sie hier den Smart Phone Zugriff an oder aus.
44
11. System
Im Bereich System können Sie die Menüsprache einstellen oder ein Software Update
durchführen.
11.1. OSD Sprache
Stellen Sie hier die Menüsprache des Gerätes ein.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.
> Wählen Sie mit den Pfeiltasten auf/ab den Punkt OSD Sprache an
und bestätigen Sie mit OK.
> Wählen Sie die gewünschte Menüsprache aus.
11.2. Datum Zeit
Sofern der Receiver die Uhrzeit nicht automatisch einstellt, kann die Uhrzeit hier manuell
eingestellt werden.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.
> Wählen Sie mit den Pfeiltasten auf/ab den Punkt Datum Zeit an
und bestätigen Sie mit OK.
11.3. Software Upgrade
Zur Verbesserung der Funktionen des Gerätes kann eine Aktualisierung der
Betriebssoftware nötig sein.
Es gibt mehrere Möglichkeiten, die Software des Gerätes zu aktualisieren.
45
11.3.1. USB Upgrade
Über die USB Schnittstelle haben Sie die Möglichkeit, die Betriebssoftware Ihres Receivers zu aktualisieren, die, sofern erforderlich, auf www.Telestar.de zum Download bereit
steht.
Die auf der Internetseite zur Verfügung gestellte Software muss entpackt werden.
Die entpackte Datei spielen Sie dann auf ein entsprechendes Speichermedium und verbinden dieses via USB mit dem Receiver.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.
> Wählen Sie Software Upgrade an und bestätigen Sie mit OK.
> Wählen Sie USB Upgrade an und bestätigen Sie mit OK.
> Wählen Sie die Software Datei aus und bestätigen Sie erneut mit OK.
46
Das Update wird automatisch gestartet. Nach Abschluss des Update-Vorgangs wird der
Receiver automatisch neu gestartet. Um das Update zu aktivieren, rufen Sie nach der
Softwareaktualisierung die Werkseinstellungen auf. Lesen Sie dazu auch Kapitel 11.4.
ACHTUNG! Bitte trennen Sie während des Ladevorgangs unter keinen Umständen
das USB Speichermedium vom Receiver!!
11.3.2. Sat Update
Der Receiver kann eine neue Software über Satellit laden, sofern diese zur Verfügung
steht.
Um die Software laden zu können, müssen der Satellit und die Frequenz angegeben
werden.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.
> Wählen Sie Software Upgrade an und bestätigen Sie mit OK.
> Wählen Sie Satupdate an und bestätigen Sie mit OK.
Folgende Parameter müssen eingestellt sein:
Satellit Astra
Frequenz 12604
Symbolrate 22000
Polarisation Horizontal
Download PID 7302
Automatische Aktualisierung an
Die angegebenen Parameter sind auf dem Stand der Erstellung dieser Anleitung und
können ggf. von den aktuellen Parametern abweichen.
Bitte wenden Sie sich bezüglich dieser Parameter auch an Ihren Fachhändler.
Alle Einstellungen können Sie verändern, indem Sie den entsprechenden Punkt mit Hilfe
der Pfeiltasten auf/ab anwählen und mit den Pfeiltasten rechts/links anpassen
> Um das Update über Satellit zu starten, wechseln Sie in die Zeile Satupdate und
bestätigen Sie mit OK.
47
11.3.3. Netzwerk Update
Die Software kann, falls erforderlich, auch über eine Netzwerkverbindung geladen werden.
Dazu muss der Receiver mit dem Internet über Netzwerk verbunden sein.
Bitte lesen Sie dazu auch Kapitel 10.3.1.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.
> Wählen Sie Software Upgrade an und bestätigen Sie mit OK.
> Wählen Sie Netzwerk Upgrade an und bestätigen Sie mit OK.
11.3.4. Database
Sollten Sie Programme nach Ihren Wünschen in der Reihenfolge verändert bzw.
Sender aus der Liste gelöscht oder hinzugefügt haben, können Sie diese individuelle
Programmliste im Receiver abspeichern, um sie nach einem Werksreset wieder auf den
Receiver aufspielen zu können.
Sie benötigen dazu keinen USB Datenträger.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.
> Wählen Sie Software Upgrade an und bestätigen Sie mit OK.
> Wählen Sie Programmliste an und bestätigen Sie mit OK.
Unter Programmliste sichern können sie die Programmliste sichern.
> Wechseln Sie in die Zeile Programmliste sichern und bestätigen Sie mit OK.
Die Programmliste wird abgespeichert.
Unter Programmliste laden können Sie die gespeicherte Programmliste wieder aufrufen.
> Wechseln Sie in die Zeile Programmliste laden und bestätigen Sie mit OK.
Die Programmliste wird geladen.
48
11.4. Werkseinstellungen
Sie können alle Einstellungen, die Sie an dem Receiver vorgenommen haben, mit der
Werkseinstellung in den ursprünglichen Zustand zurücksetzen. Dies ist dann nützlich
wenn Sie Änderungen vorgenommen haben, die anschließend zu einer nicht optimalen
Funktion des Gerätes führen sollten.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.
> Wählen Sie Werkseinstellungen an und bestätigen Sie mit OK.
Sie haben 3 Möglichkeiten zur Auswahl
11.4.1. Werkseimnstellung gesamt
Setzen Sie hier alle Einstellungen auf den werksseitigen Zustand zurück.
11.4.2. Systemeinstellung wiederherstellen
Setzen Sie hier die Einstellungen, die Sie unter dem Menüpunkt System gemacht haben,
zurück.
11.4.3. Programme wiederherstellen
Setzen Sie hier die Programmliste in den Auslieferungszustand zurück.
11.5. Version
Um die aktuelle Software-Version des Receivers zu überprüfen, können die Informationen
über diesen Menüpunkt abgerufen werden.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt System und bestätigen Sie mit
OK.
> Wählen Sie Version an und bestätigen Sie mit OK.
> Sie erhalten Informationen zum Software- und Hardwarestand des Gerätes.
49
12. Bedienung
Haben Sie das Gerät über den Netzstecker angeschlossen und mit dem LNB sowie dem
Fernsehgerät verbunden, leuchtet an der Front des Gerätes die rote Power LED. Das
Gerät ist nun im Standby-Modus.
12.1. Ein- und Ausschalten
> Drücken Sie die Taste Ein/Standby am Gerät oder auf der Fernbedienung. Im
Display des Gerätes erscheint die Meldung „boot“. Nach ca. 10 Sekunden ist der
Receiver hochgefahren und startet mit dem Ersten Programm.
> Durch nochmaliges Drücken dieser Taste am Gerät oder auf der Fernbedienung
schalten Sie das Gerät wieder aus.
12.2. Programmwahl
12.2.1. Mit Hilfe der Programm auf/ab-Tasten
> Schalten Sie die Programme mit Hilfe der Pfeiltasten auf/ab am Receiver oder auf
der Fernbedienung jeweils um einen Programmplatz auf oder ab.
12.2.2. Mit Hilfe der Zehnertastatur
> Geben Sie mit Hilfe der Zahlentastatur die gewünschte Programmnummer ein.
Zum Beispiel:
1 für Programmplatz 1
1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234
Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem
Drücken einer Taste ca. 2 Sekunden Zeit, um die Eingabe zu vervollständigen.
Wollen Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können
Sie den Umschaltvorgang durch Drücken der Taste OK nach Eingabe der letzten Ziffer
beschleunigen.

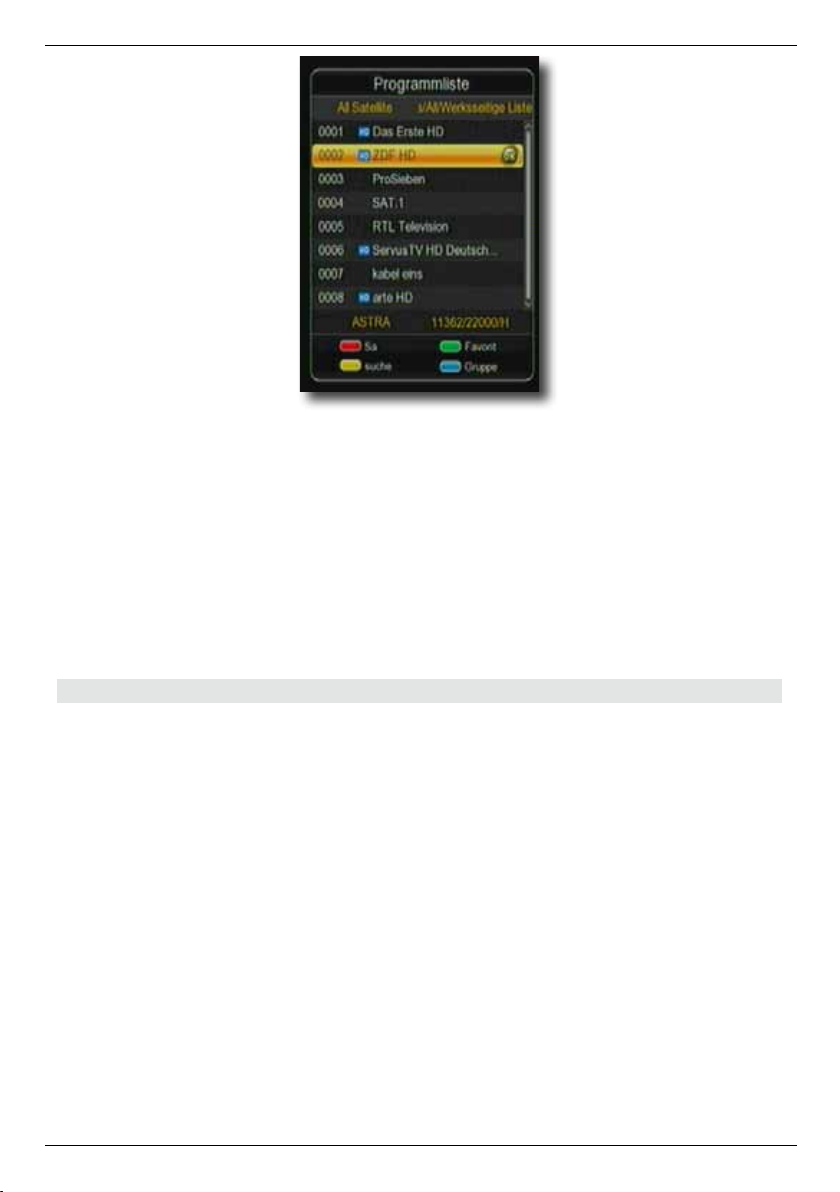

12.2.3. Programmwahl über Programmliste
Um das Auffinden der einzelnen Programme zu erleichtern, verfügt Ihr Gerät über eine
Programmlistenübersicht.
> Drücken Sie im laufenden Programm die Taste OK.
Es erscheint die Liste der Programme.
50
> Sie können nun mit Hilfe der Pfeiltasten auf/ab in 1er Schritten und der
Pfeiltasten rechts/links in 8er Schritten das gewünschte Programm auswählen
und mit OK bestätigen. Die Programmliste verschwindet wieder durch erneutes
Drücken der OK Taste oder der EXIT Taste.
Hinweis: Das Gerät kann nur dann die Programme anzeigen, wenn die Satellitenanlage
für den Empfang der jeweiligen Satellitenpositionen ausgelegt ist. Die Standard
Satellitenposition für den Empfang der meisten deutschsprachigen Programme
ist die Position Astra 19,2 Grad Ost. Wenn Sie auch andere Satellitenpositionen
mit Ihrer Empfangsanlage empfangen können, muss dazu, wie unter Kapitel
6.3.1. beschrieben, ein Suchlauf durchgeführt werden.
12.2.4. Programmwahl über erweiterte Programmliste
Durch Drücken der roten Funktionstaste rufen Sie die erweiterte Programmliste auf.
Hier können Sie die Programmpositionen einsehen und mit Hilfe der Pfeiltasten auf/ab/
links/rechts durch das Programmangebot blättern. Hier stehen weitere Optionen der
Programmsortierung zur Verfügung:
> Drücken Sie in der erweiterten Programmliste die rote Funktionstaste. Nun kön-
nen Sie sich die Programme nach Satellit sortiert anzeigen lassen.
> Mit der grünen Taste können Sie ihre selbst erstellten Favoritenlisten aufrufen
(Mehr dazu in Kapitel 7.3.)
> Durch Drücken der gelben Funktionstaste können Sie über ein virtuelles
Keyboard gezielt nach einem bestimmten Programm suchen.
> Durch Betätigen der blauen Funktionstaste können Sie die Programme nach
Art des Verschlüsselungssystems ordnen.
> Durch Drücken der Taste EXIT verlassen Sie die erweiterte Programmliste und
kehren zum TV- bzw. Radiomodus zurück.
51
12.2.5. Programm mit einer Favoritenliste aufrufen
> Drücken Sie die Taste FAV. Es erscheint die Favoritenliste. Lesen Sie
dazu bitte auch Kapitel 7.3.
> Wählen Sie nun mit Hilfe der Pfeiltasten auf/ab ein Programm aus, das Sie
sehen möchten. Bestätigen Sie mit OK.
> Ändern Sie die Favoritenliste mit Hilfe der Tasten 1-8.
> Um die Favoritenliste zu verlassen drücken Sie die EXIT oder OK Taste.
12.3. Infobox
Nach jedem Programmwechsel erscheint kurzzeitig eine Infobox mit den
Programmeigenschaften wie Programmplatz, Programmname, Titel der Sendung, Titel der
nachfolgenden Sendung. Zusätzlich werden weitere Programmeigenschaften angezeigt,
wie zum Beispiel Videotext, sowie eine Anzeige ob EPI Daten verfügbar sind.
> Die Infobox können Sie ebenfalls durch Drücken der Info Taste aufrufen.
> Durch Betätigen der Taste EXIT wird die Infobox wieder ausgeblendet.
52

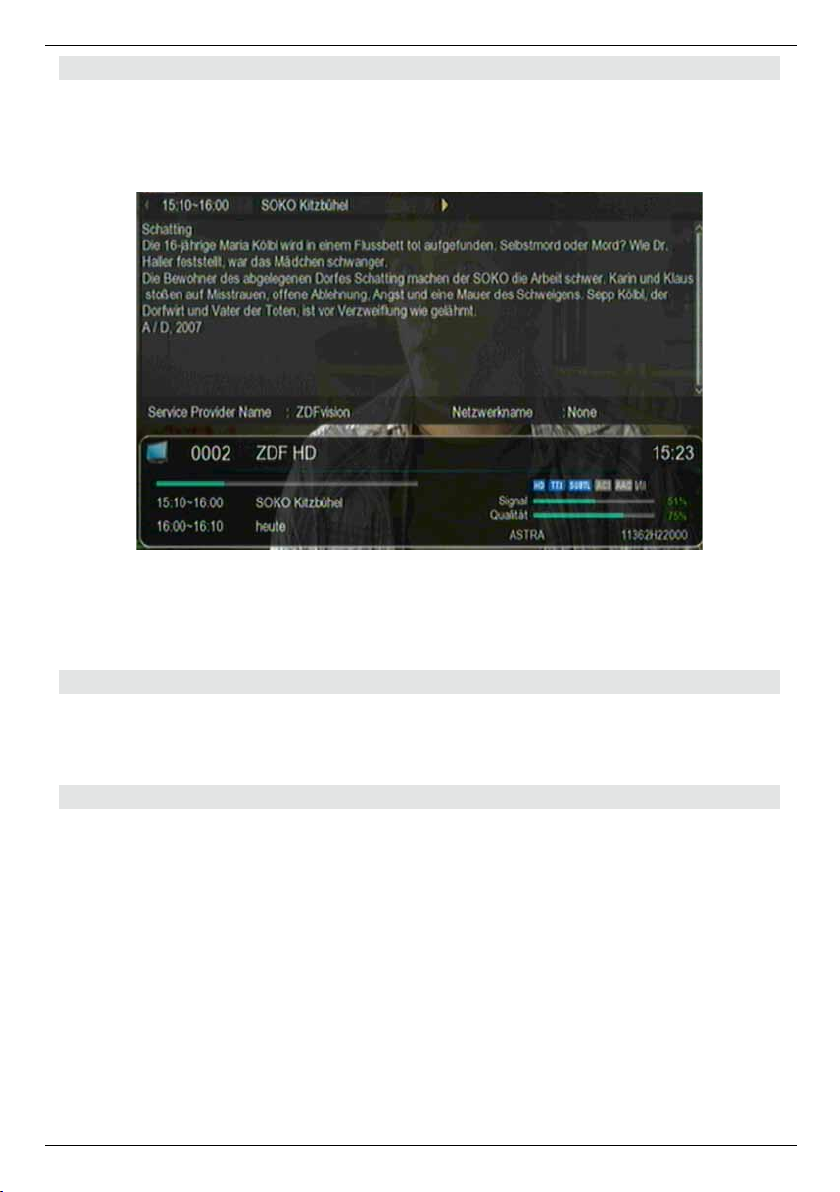

12.4. Weitere Programminformationen
> Durch Drücken der Taste INFO erscheint die Infobox.
> Wenn Sie nun die INFO Taste erneut drücken, erhalten Sie
Zusatzinformationen zur laufenden Sendung.
> Um längere Informationstexte zu lesen, navigieren Sie im Textfenster durch die
Pfeiltasten auf/ab.
> Durch Drücken der Taste EXIT kehren Sie in den Normalbetrieb zurück.
12.5. Transponder-Info
> Durch Drücken der Taste INFO werden neben den Programmdaten auch Daten
des eingestellten Transponders sowie weitere Sendeparameter angezeigt.
> Durch Drücken der Taste EXIT kehren Sie in den Normalbetrieb zurück.
12.6. Lautstärkeregelung
Sie haben die Möglichkeit, die Lautstärke Ihres Receivers zu regeln. Dies erleichtert den Umgang mit dem Receiver, da Sie somit alle wichtigen Funktionen auf einer
Fernbedienung haben und selten auf die Fernbedienung Ihres Fernsehgerätes zurückgreifen müssen. Nach dem Einschalten des Receivers wird der Ton mit der zuletzt eingestellten Lautstärke wiedergegeben.
> Regeln Sie die Lautstärke Ihres Receivers mit Hilfe der Pfeiltaste rechts lauter
und mit Hilfe der Pfeiltaste links leiser.
> Durch Drücken der Taste Ton ein/aus (Mute) wird der Ton aus- bzw. durch
erneutes Drücken dieser Taste wieder eingeschaltet.
53
12.7. TV/Radioumschaltung
Die Vorprogrammierung enthält neben den Fernsehprogrammen auch Radioprogramme.
> Schalten Sie mit der TV/RA Taste den Receiver in den Radiobetrieb.
Der Receiver schaltet nun auf das zuletzt gehörte Radioprogramm um.
> Durch erneutes Drücken der TV/RA Taste wird wieder das zuletzt gesehene
Fernsehprogramm eingestellt.
> Programme können im Radiomodus genau wie im TV Betrieb angewählt
werden.
12.8. Dolby Digital (AC3 - Betrieb)
Der Receiver kann Dolby Digital Ton empfangen. Wird eine Sendung im Dolby Digital
Sound (AC3) ausgestrahlt, kann dieser Ton aktiviert werden.
Möchten Sie die Sendung im Dolby Digital-Format (AC3) wiedergeben, dann stellen Sie
Ihren Receiver wie folgt auf AC3-Betrieb um:
> Drücken Sie die Audio Taste. Die Bildschirmeinblendung Audio erscheint.
> Wenn die Sendung in AC 3 gesendet wird, können Sie nun mit Hilfe der
Pfeiltasten auf/ab den AC3 Modus anwählen und mit OK bestätigen. Nun kön-
nen Sie die Sendung in 5.1-Kanal-Dolby-Digital-Sound hören.
> Bitte beachten Sie, dass bei der AC 3 Einstellung der analoge Ton über die
Scart Buchse oder den analogen Audio Ausgang abgeschaltet ist bzw. leiser
werden kann.
12.9. Rückkehr zum zuletzt eingestellten Programm
> Durch Drücken der Taste RCL wird das zuletzt eingestellte Programm wieder
eingestellt.
> Drücken Sie die Taste erneut, wird wieder das zuvor gesehene Programm ein-
gestellt.
12.10. Videotext
Sofern gesendet, können Sie den integrierten Videotext-Decoder nutzen, um sich die
Videotext-Informationen der einzelnen Programme anzeigen zu lassen.
> Schalten Sie das Programm ein, von dem Sie sich Videotext-Informationen an-
sehen möchten.
> Durch Drücken der TXT Taste schalten Sie den Videotext ein.
54
> Geben Sie mit Hilfe der Zahlentastatur die gewünschte Videotextseite ein. Ihre
Eingabe wird in der oberen, linken Bildschirmecke angezeigt. Nachdem Sie die
gewünschte Videotextseite eingegeben haben, sucht Ihr Gerät diese Seite.
Da die Videotextseiten nicht alle gleichzeitig übertragen werden können, kann es
einige Sekunden dauern, bis Ihr Gerät die Seite gefunden hat und auf Ihrem Fernsehbildschirm anzeigt. Für alle Videotextbetreiber stellt die Seite 100 die Inhaltsangabe dar.
> Benutzen Sie die Pfeiltasten auf/ab um eine Seite vor- bzw. zurückzublättern.
Durch Drücken der Taste EXIT gelangen Sie wieder in den Normalbetrieb
zurück.
12.11. Untertitel
Einige Programmanbieter senden bei diversen Sendungen Untertitel aus. Um die
Funktion der Untertitel-Einblendung einzuschalten, gehen Sie wie folgt vor:
> Drücken Sie die SUBTL Taste. Wechseln Sie mit den Pfeiltasten auf/ab in
das Feld „Untertitel“ und schalten Sie hier mit den Pfeiltasten links/rechts den
Untertitel ein oder aus.
> In der unteren Zeile können Sie die Sprache mit den Pfeiltasten links/rechts
auswählen.
Hinweis: Es stehen nur Sprachen zur Verfügung, die vom Sender ausgestrahlt werden.
Beachten Sie, dass diese Funktion nur vorhanden ist, wenn tatsächlich Untertitel
gesendet werden und achten Sie darauf, dass diese Einstellung nach einem
Programmumschalt-vorgang nicht erhalten bleibt.
12.12. Aufnahme auf externe Festplatte
Mit dem Receiver ist es möglich, Sendungen aufzuzeichnen. Sie benötigen dazu ein
USB Speichermedium, z.B. eine USB Festplatte oder einen USB Stick, der in den USB
Anschluss an der Rückseite des Receivers eingesteckt wird. Diese Aufnahmen können
anschließend wiedergegeben werden.
Hinweis: Bitte beachten Sie, dass die Aufnahme nicht direkt nach dem Anschluss der
Festplatte oder des USB Sticks starten kann, da sich das Gerät erst an dem Receiver
initialisieren muss. Dieser Anmeldevorgang kann ca. 20 Sekunden dauern.
55
ACHTUNG! Je nach Gerätetyp muss das externe USB Massenspeichergerät zusätz
lich über ein separates Netzteil mit Strom versorgt werden. Lesen Sie
hierzu bitte die Bedienungsanleitung des zu verwendenden USB-
Massenspeichergerätes!!
Hinweis: Bei USB Speichermedien, insbesondere bei USB Sticks gibt es zum Teil erheb-
liche Unterschiede bezüglich der Lese- bzw. Schreibgeschwindigkeit. Dies ist
abhängig von der Qualität des USB Gerätes. Verwenden Sie bitte nur USB
Sticks von Markenherstellern mit entsprechend hoher Geschwindigkeit und genügend freiem Speicherplatz um Aufnahme- und Wiedergabefehler zu vermeiden.
Bitte achten Sie darauf, dass der Datenträger im Datenformat FAT 32 formatiert ist.
Tipp: Der Receiver legt zur Aufnahme einen separaten Ordner auf dem Speicher-
medium an. Dieser Ordner hat die Bezeichnung PVR RECORD. Alle getätigten Aufnahmen befinden sich in diesem Ordner. Über die Taste PVR gelangen Sie zum angeschlossenen USB-Speichermedium, wo Sie anschließend
den Pfad für diesen Ordner auswählen können.
12.12.1. Direkte Aufnahme
Sie können eine Sendung direkt im laufenden Betrieb aufzeichnen.
> Drücken Sie während einer laufenden Sendung die Record Taste.
Ein Aufnahme- Kontrollfenster wird eingeblendet. Sie sehen hier, welches Programm aufgenommen wird.
Außerdem zeigt Ihnen das Gerät den, noch auf dem USB Datenträger vorhandenen,
freien Speicherplatz an.
Sie können durch Drücken der Taste EXIT das Fenster schließen.
Hinweis: Es kann ca. 5 sec. dauern, bis der Vorgang startet.
> Um die Aufnahme zu beenden, drücken Sie die Stop Taste.
12.12.2. Timeshift
Der Receiver verfügt im USB-Aufnahmemodus über eine sogenannte Timeshift-Funktion.
Bei dieser Funktion wird die Möglichkeit ausgenutzt, dass Wiedergabe und Aufnahme
gleichzeitig erfolgen können. Dadurch ist zeitversetztes Fernsehen möglich. Dies ist dann
nützlich, wenn Sie ein laufendes Programm anhalten möchten um es zu einem späteren
Zeitpunkt an der angehaltenen Stelle weiter zu schauen.
Beispiel: Überspringen von Werbeblöcken
Sie möchten eine Sendung ohne lästige
Werbeunterbrechungen sehen?
Mit dem PVR können Sie die aufgenommenen
Werbeblöcke ganz einfach überspringen.
56
Beispiel: Zeitversetzte Wiedergabe
Sie haben den Start des Formel 1-Rennens verpasst.
Kein Problem!
Der PVR zeigt Ihnen das Rennen zum zeitversetzten
Termin, während er noch weiter aufzeichnet.
Hinweis: Es kann ca. 5 sec. dauern, bis die Aufnahme startet.
Voraussetzung ist ein USB Datenträger am USB Anschluss!
> Drücken Sie im laufenden Programm die TIMESHIFT Taste. Das Programm
wird angehalten. Im oberen Bildrand wird die Zeit, die bereits aufgezeich
net ist, das Bild wird angehalten.
> Um die Sendung an der angehaltenen Stelle weiter zu schauen, drücken Sie die
Taste Play.
> Die Einblendung können Sie über die Taste EXIT ausblenden.
> Sie können nun die Sendung ab der Stelle schauen, an der Sie die Timeshift
Taste gedrückt haben. Die Sendung wird dabei im Hintergrund weiter aufgezeichnet.
> Um die Timeshiftfunktion zu verlassen, drücken Sie die STOP Taste.
57
> Bestätigen Sie die Abfrage mit Ja oder Nein.
12.13. Timer Aufnahme
Mit dem Receiver können Sie, ähnlich wie bei einem Video- oder DVD Recorder
Aufnahmen programmieren, um Sendungen aufzuzeichnen, wenn Sie z.B. nicht zu Hause
sind.
Dazu stehen Ihnen 2 Möglichkeiten zur Verfügung.
Sie können eine Aufnahme direkt aus der Elektronischen Programmzeitschrift EPI pro-
grammieren. Lesen Sie hierzu auch Kapitel 12.15. Dies ist der schnellere Weg, die
Aufnahme zu programmieren.
Sie können einen Timer auch manuell einstellen um damit eine Aufnahme auf den angeschlossenen USB Datenträger oder auf einen über Scart angeschlossenen Video/DVD
Recorder zu aktivieren.
Ihnen stehen 27 Timer zur Verfügung.
> Drücken Sie die Taste Timer auf der Fernbedienung.
> Sie erhalten eine Übersicht über Timerereignisse.
> Wählen Sie einen Timer aus, den Sie einstellen möchten und drücken Sie OK.
> Es öffnet sich ein neues Timer Fenster mit folgenden Einstellungen, die Sie mit
Hilfe der Pfeiltasten links/rechts/auf/ab anwählen können.
58

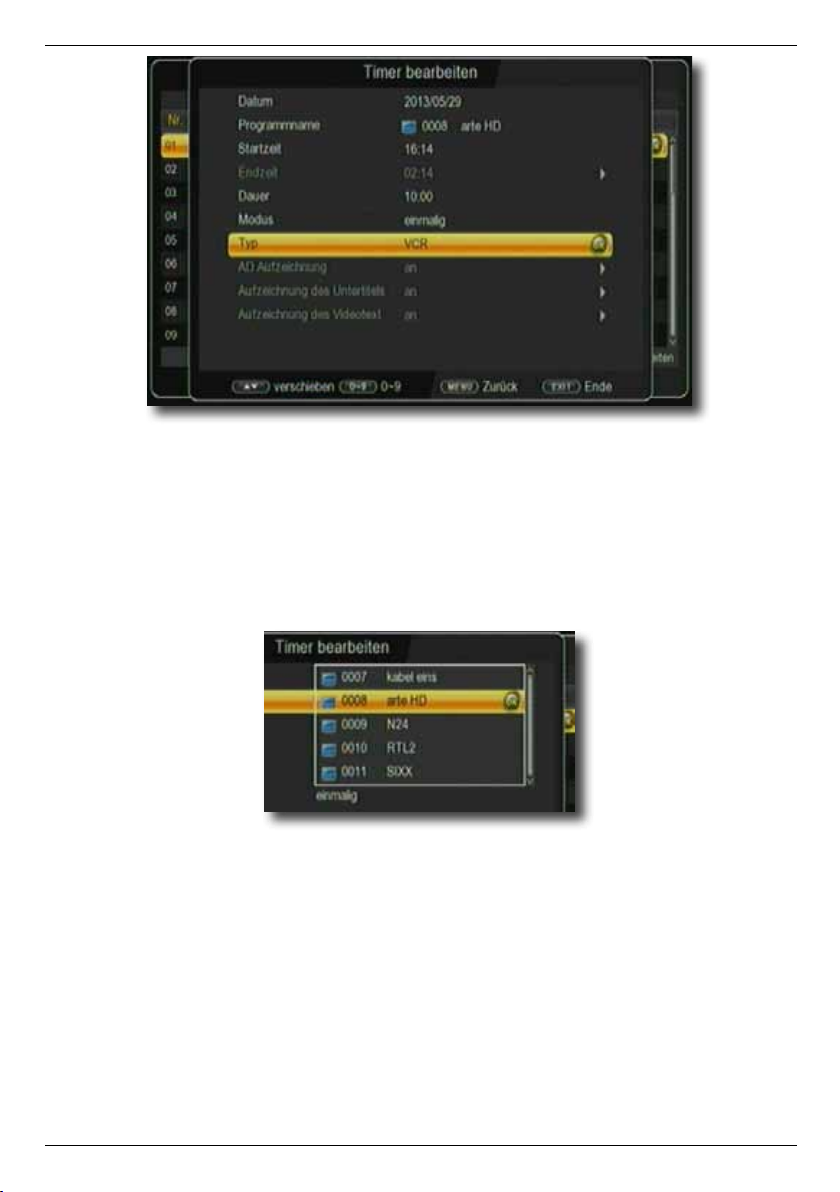

Datum Geben Sie hier das Datum ein, zu dem die Aufnahme starten
soll.
Programm Stellen Sie hier das Programm ein, welches Sie aufzeichnen
möchten.
Drücken Sie dazu in der Zeile Programmname die Pfeiltaste
rechts und wählen Sie hier das aufzuzeichnende Programm
in dem neu geöffneten Fenster an.
Bestätigen Sie mit OK.
Startzeit Markieren Sie die Zeile Startzeit, drücken Sie die Pfeiltaste
rechts und geben Sie hier die Zeit mit Hilfe der Zehnertastatur
auf der Fernbedienung ein, zu der der Timer aktiviert werden
soll.
Modus In diesem Punkt können Sie einstellen, ob der eingeschaltete
Timer einmalig, täglich oder immer an einem bestimmten Tag
ausgeführt werden soll.
Timertyp Wenn sie Kanal wählen, schaltet sich der Receiver zum einge-
stellten Zeitpunkt auf dem gewählten Programm ein,
bei der Einstellung Standby wird der Receiver beim Erreichen
der eingestellten Zeit ausgeschaltet.
59
In der Einstellung Rekorder, führt der Receiver zum angegbe-
nen Zeitpunkt eine Aufnahme auf einen angeschlossenen
USB Datenträger durch.
Endzeit Hier müssen Sie ebenfalls zuerst mit der Pfeiltaste rechts
bestätigen und dann die Zeit mit Hilfe der Zehnertastatur auf
der Fernbedienung eingeben, zu der der Timer beendet wer-
den soll.
> Wenn Sie alle Eingaben gemacht haben, verlassen Sie das Timermenü durch
Drücken der Taste OK. Die Eingaben werden gespeichert, der Timer wird
aktiviert.
12.14. Elektronische Programminfo EPI
Mit Hilfe der EPI-Funktion (Electronic Programme Info) ist es möglich, Programmangebote
und Inhalte diverser Programme auf dem Fernsehbildschirm darzustellen. Somit können
Sie sich sehr schnell einen Überblick über die Sendungen und deren Inhalte verschaffen.
> Drücken Sie die Taste EPI auf der Fernbedienung im laufenden Programm des
Receivers.
Es erscheint nun die elektronische Programmzeitschrift auf dem Bildschirm.
Weiterhin werden der Programmname und der Titel der laufenden Sendung ange-
zeigt. Es kann bei einem Programmwechsel einige Sekunden dauern bis die EPIInformationen des eingestellten Senders angezeigt werden.
> Markieren Sie mit den Pfeiltasten die Sendung, von der Sie mehr Informationen
sehen möchten. Um die Details zu lesen, drücken Sie die INFO Taste. Es öffnet
sich nun ein Fenster mit Informationen zur jeweiligen Sendung.
60
> Sie können die EPI-Daten der einzelnen Programme für die nächsten 7 Tage
einsehen. Um das Datum zu ändern, von dem Sie Programminformationen lesen
möchten, wählen Sie mit Hilfe blauen Funktionstasten den nächsten Tag, oder
mit der gelben Funktionstaste den vorherigen Tag an.
> Um zum normalen TV-Betrieb zurückzukehren, drücken Sie die EXIT Taste.
12.15. Timerprogrammierung über EPI
Im EPI Menü können Sie direkt eine Aufnahme programmieren, die dann auf ein angeschlossenes USB Gerät aufgezeichnet werden kann.
Ebenfalls können Sie in der EPI Übersicht eine Erinnerung setzen.
Wenn Sie ein ausgewähltes Programm für eine Erinnerung markiert haben, schaltet das
Gerät automatisch zum Beginn der Sendung auf den gewünschten Programmplatz um.
So verpassen Sie dne Anfang der Sendung nicht.
> Markieren Sie in der EPI Übersicht die Sendung, die Sie aufzeichnen möchten,
bzw. auf die das Gerät automatisch umschalten soll.
> Drücken Sie anschließend die OK Taste.
Eine Erinnerung zur automatischen Umschaltung des Programms wird gesetzt.
Es erscheint ein gelbes Symbol neben dem Sendungsnamen.
61
Erinnerung Erinnerung
> Wenn Sie eine Aufnahme programmieren möchten, drücken Sie erneut die
Taste OK.
Aufnahme Aufnahme
Es erscheint ein grünes Symbol neben dem Sendungsnamen.
> Im Timerfenster markieren Sie mit den Pfeiltasten auf/ab die Zeile „Aufnahme-
einstellungen“ und stellen die Einstellung „Aufnahme“ ein. Gegebenenfalls können
Sie noch die Start- und Stoppzeit ändern. Dafür lesen Sie Kapitel 12.13.
> Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie die EXIT
62
12.16. Bildschirmformat einstellen
Sie können neben der Bilddarstellung auch die Auflösung individuell für Ihren Fernseher
optimieren. Lesen Sie hierzu auch Kapitel 9.1.1.
> Um die Auflösung an Ihren Fernseher optimal anzupassen, drücken Sie die Taste
V-FORMAT so oft, bis die optimale Auflösung eingestellt ist.
Hinweis: Bitte beachten Sie auch die Hinweise und technischen Daten des Herstellers
Ihres Fernsehers.
ACHTUNG! Nicht jedes Fernsehgerät kann alle zur Verfügung stehenden Auflö-
sungen darstellen!
12.17. Zoomfunktion
Sie können im laufenden Fernsehbetrieb den Bildinhalt vergrößern, um z.B. Schriften und
Einblendungen besser lesen zu können.
> Drücken Sie dazu die grüne Taste auf der Fernbedienung. Es erscheint ein
Lupensymbol.
> Durch mehrmaliges Drücken der grünen Taste wird das Bild Schritt für Schritt ver-
größert. Durch Drücken der Taste EXIT verlassen Sie die Zoomfunktion wieder.
12.18. Sleeptimer
Der Receiver verfügt über einen Sleeptimer. Dabei kann eine Zeit eingestellt werden,
nach der das Gerät automatisch ausschaltet.
> Drücken Sie die Taste Sleeptimer auf der Fernbedienung, es erscheint ein neues
Fenster entlang der oberen Seite des Bildschirms.
> Drücken Sie die Sleeptimer Taste mehrmals, um die Minuten einzustellen.
> Das Sleeptimer Fenster verschwindet zwar nach kurzer Zeit automatisch, Sie kön-
nen es aber auch durch Drücken der blauen Funktionstaste oder der EXIT Taste
schließen.
63
13. Technische Daten
DBS-Tuner
Eingangsfrequenzbereich: 950 .... 2150 MHz
Eingangspegelbereich: - 65 dBm ... - 25 dBm
DBS-Tuner Eingang: F - Buchse
Ein-/Ausgangsimpedanz: 75 Ohm
Ausgang für 1. ZF: 950 ... 2150 MHz (loop through)
Demodulation: QPSK S2
Symbolrate: 2 ... 45 Mbaud/s
Viterbiraten: 1/2, 2/3, 3/4, 5/6, 7/8
Videodekodierung
Videokompression: MPEG-4,264, MPEG-2, Bis zu MP@ML
Profil Level: MP@HL, MPEG 4 /AVC
Videostandard: PAL / NTSC
Aktive Bildfläche: 480i, 576i, 576p, 720p, 1080i
Bildformat: 16:9, 4:3 LB, 4:3 PS
Audiodekodierung
Audiokompression: MPEG-1 & MPEG-2 Layer I und II
Audio Mode: Dual (main/sub), Stereo
Abtastfrequenzen: 32 kHz, 44.1 kHz, 48 kHz
System
Main decode chipset: Sunplus1506(667MHz) chipset
SDRAM : 2G bits DDR3-1333Mhz
Flash: 8M bytes flash
LNB Stromversorgung
LNB Strom: 500mA max.; kurzschlussfest
LNB Spannung vertikal: 13V
LNB Spannung horizontal: 18V
DiSEqC: DiSEqC 1.0 und DiSEqC 1.2
22 kHz-Modulation: 22 kHz +/- 4KHz Amplitude 0,6 V +/- 0,2 V
Demultiplexing: gemäß ISO 13818-1
USB Wiedergabe
Video Codec: MPEG 2
Audio Codec: MPEG 1 Layer 2
Anschlüsse
TV-SCART: CVBS, RGB
HDMI Ausgang: HD Video/Audio
USB: 2.0 Host
S/SPDIF: Coaxial
Leistungsaufnahme: Max. 10 Watt im Betrieb;
Eingangsspannung: 100-240V / 50/60 Hz Wechselspannung
Max. 0,5 Watt im Stand-By
64
65
14. Fehlersuchhilfe
Fehler Mögliche Ursache Abhilfe
Kein Bild, kein Ton,
Display/LED leuchtet nicht
Keine Netzspannung Netzkabel und Stecker prüfen
Kein Empfang bei Programmen, die
vorher in Ordnung waren
Antenne lässt sich nicht drehen Motor nicht DiSEqC 1.2 tauglich Geeigneten Motor verwenden
Div. Programme werden in der
Programmliste nicht angezeigt
Ton OK, kein TV- Bild Radiobetrieb eingeschaltet Auf TV Betrieb umstellen
Programme wie z.B. DMAX sind
gestört
Gerät läßt sich nicht bedienen Defekter Datenstrom-->Gerät
USB Funktionen lassen sich nicht
bedienen
Im Bild entstehen zeitweise vierekkige Klötzchen. Zeitweise schaltet
das Gerät auf Standbild, kein Ton.
Bildschirm zeitweise schwarz mit der
Einblendung “kein Signal”.
Antenne verstellt oder defekt Antenne überprüfen
Programm wird auf einem anderen
Transponder übertragen
Programm wird nicht mehr übertragen
Falsche Programmliste angewählt Andere Programmliste anwählen
Störungen durch “DECT-Telefone”
(Funktelefone)
blockiert
USB Speichermedium nicht angeschlossen
Starker Regen oder Schnee Spiegel von Schnee befreien
Antenne falsch ausgerichtet Antenne neu ausrichten, größeren
Spiegel ist am Empfangsort zu klein Antenne neu ausrichten
Ein Hindernis steht zwischen Spiegel
und Satellit (z.B. ein Baum)
Suchlauf vornehmen
keine
Abstand zwischen Empfangsstation
und Receiver vergrößern
Netzstecker für ca. 5 Sekunden
ziehen, anschließend Gerät wieder
einschalten
USB Speichermedium neu anschließen, ggf. Stromverbindung prüfen
Spiegel verwenden
Spiegel mit “freier Sicht” montierten
Kein Bild, kein Ton,
Display/LED leuchtet
Kurzschluß in der LNB Zuleitung Gerät ausschalten, Kurzschluß
Defekte oder fehlende Kabelverbindung
Defektes LNB LNB austauschen
Falsche Außeneinheit am Receiver
eingestellt
Antenne falsch ausgerichtet Antenne neu ausrichten
beseitigen, Gerät wieder in Betrieb
nehmen
Alle Kabelverbindungen prüfen
Einstellung korrigieren
66
67
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten. Stand 01/14
Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.
© 2014
68
Loading...
