ユーザ・マニュアル

WCA11G IEEE802.11a/b/g 信号解析ソフトウェア

071-1366-00

本マニュアルは、ファームウェア v1.00 以降に対応しています。

www.tektronix.com

当社の製品は、米国その他各国における登録特許および出願中特許の対象となっています。本書の内容は、すでに発行されている他の資料の内容に代わるものです。また製品仕様は、予告なく変更する場合がありますので、予めご了承ください。

TEKTRONIX、TEK は Tektronix, Inc. の登録商標です。また、本マニュアルに記載されているその他すべての商標は、各社所有のものです。

SOFTWARE WARRANTY SUMMARY

Tektronix warrants that its software products will conform to the specifications in the documentation provided with the product, when used properly in the specified operating environment, for a period of three (3) months. The warranty period begins on the date of shipment, except that if the program is installed by Tektronix, the warranty period begins on the date of installation or one month after the date of shipment, whichever is earlier. If the software product does not conform as warranted, Tektronix will provide the remedial services as described in the documentation provided with the product.

For products offered without documentation, Tektronix warrants that the media on which the software product is furnished and the encoding of the programs on the media will be free from defects in materials and workmanship for a period of three (3) months from the date of shipment. If any such medium or encoding proves defective during the warranty period, Tektronix will provide a replacement in exchange for the defective medium. Except as to the media on which the software product is furnished, the software product is provided ”as is” without warranty of any kind, either express or implied.

Tektronix does not warrant that the functions contained in any software product will meet Customer’s requirements or that the operation of the programs will be uninterrupted or error-free.

In order to obtain service under this warranty, Customer must notify Tektronix of the defect before the expiration of the warranty period and, for warranted products, make suitable arrangements for such service in accordance with the instructions received from Tektronix. If Tektronix is unable, within a reasonable time after receipt of such notice, to provide remedial service for warranted products or, for ”as is” products, to provide a replacement that is free from defects in materials and workmanship, Customer may terminate the license for the software product and return the software product and any associated materials for credit or refund.

The above warranties shall not apply to any software product that has been modified or altered by Customer. Tektronix shall not be obligated to furnish service under this warranty with respect to any software product a) that is used in an operating environment other than that specified or in a manner inconsistent with the User Manual and documentation; or b) when the software product has been integrated with other software if the result of such integration increases the time or difficulty of analyzing or servicing the software product or the problems ascribed in the software product.

THE ABOVE WARRANTIES ARE GIVEN BY TEKTRONIX WITH RESPECT TO THE LISTED PRODUCTS IN LIEU OF ANY OTHER WARRANTIES, EXPRESS OR IMPLIED. TEKTRONIX AND ITS VENDORS DISCLAIM ANY IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. TEKTRONIX’ RESPONSIBILITY TO PROVIDE REMEDIAL SERVICE WHEN SPECIFIED, REPLACE DEFECTIVE MEDIA, OR REFUND CUSTOMER’S PAYMENT, AS APPLICABLE, IS THE SOLE AND EXCLUSIVE REMEDY PROVIDED TO CUSTOMER FOR BREACH OF EITHER WARRANTY. TEKTRONIX AND ITS VENDORS WILL NOT BE LIABLE FOR ANY INDIRECT, SPECIAL, INCIDENTAL, OR CONSEQUENTIAL DAMAGES IRRESPECTIVE OF WHETHER TEKTRONIX OR THE VENDOR HAS ADVANCE NOTICE OF THE POSSIBILITY OF SUCH DAMAGES.

目　次

目　次 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

図一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii

表一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v

はしがき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii

このマニュアルについて . . . . . . . . . . . . . . . . . . . . . . vii

関連マニュアルとオンライン・ドキュメント . . . . . . . . . . . . . vii

Tektronix 連絡先 . . . . . . . . . . . . . . . . . . . . . . . . . . viii

用語集 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ix

はじめに . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

製品の概要 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

IEEE802.11a 測定項目 . . . . . . . . . . . . . . . . . . . . . . 1-3

IEEE802.11b 測定項目 . . . . . . . . . . . . . . . . . . . . . . 1-4

IEEE802.11g 測定項目 . . . . . . . . . . . . . . . . . . . . . . 1-5

機器構成 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7

WCA330 型と WCA380 型の違い . . . . . . . . . . . . . . . . . . 1-7

アクセサリ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

インストレーション . . . . . . . . . . . . . . . . . . . . . . . . 1-8

PC 動作環境 . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

インストール手順 . . . . . . . . . . . . . . . . . . . . . . . 1-8

生成フォルダ . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

システム設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

PC のフォルダを共有設定する . . . . . . . . . . . . . . . . . . 1-10

WCA330/WCA380 のネットワーク設定 . . . . . . . . . . . . . . . 1-12

Windows 98 PC のネットワーク設定 . . . . . . . . . . . . . . . . 1-17

Windows 2000/ Windows XP PC のネットワーク設定 . . . . . . . . . . 1-19

Windows 2000/ Windows XP ユーザ名の登録 . . . . . . . . . . . . . . 1-22

基本操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

スクリーンの構成 . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

メニュー・バー . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Analysis Type ボタン . . . . . . . . . . . . . . . . . . . . . . . 2-5

グラフ枠 . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

変調解析枠メニュー . . . . . . . . . . . . . . . . . . . . . . 2-6

パワー解析枠メニュー . . . . . . . . . . . . . . . . . . . . .

画面表示の切替え . . . . . . . . . . . . . . . . . . . . . . . . . 2-18

ビュー機能 . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19

スケール調整 . . . . . . . . . . . . . . . . . . . . . . . . . 2-23

変調解析 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

変調解析の手順 . . . . . . . . . . . . . . . . . . . . . . . . 3-1

変調解析ビュー・フォーマット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

2-17

WCA11G ユーザ・マニュアル i

目　次

Power vs. All Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Average Power vs. Time. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

Power Analysis Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Power vs. SC_No . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

Power vs. Time. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

Flatness . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

Constellation Analysis Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

Constellation/Symbol Constellation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8

Constellation/Segment Constellation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

Average EVM vs. Time. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12

EVM Analysis Display. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13

EVM vs. SC_No . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13

EVM vs. Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15

Average MagErr vs Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16

MagErr Analysis Display. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17

MagErr vs. SC_No . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18

MagErr vs. Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19

Average PhaseErr vs Time. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20

PhaseErr Analysis Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21

PhaseErr vs SC_No . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22

PhaseErr vs Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23

Center Frequency Error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24

OFDM Linearity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25

Symbol Table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26

パワー解析 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-28

パワー解析の手順 . . . . . . . . . . . . . . . . . . . . . . . 3-28

パワー解析ビュー・フォーマット . . . . . . . . . . . . . . . . . . 3-29

Spectrum Mask (OFDM). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29

Spectrum Mask (DSSS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31

Transmit Power On. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32

Transmit Power Off. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33

索　引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Index-1

ii WCA11G ユーザ・マニュアル

図一覧

図 1-1: WCA11G 信号解析システム機器構成 . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7

図 1-2: ShareFolder プロパティ (Windows 98) . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11

図 1-3: ShareFolder プロパティ (Windows 2000) . . . . . . . . . . . . . . . . . . . . . . . . 1-11

図 1-4: ネットワーク・ダイアログボックス . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12

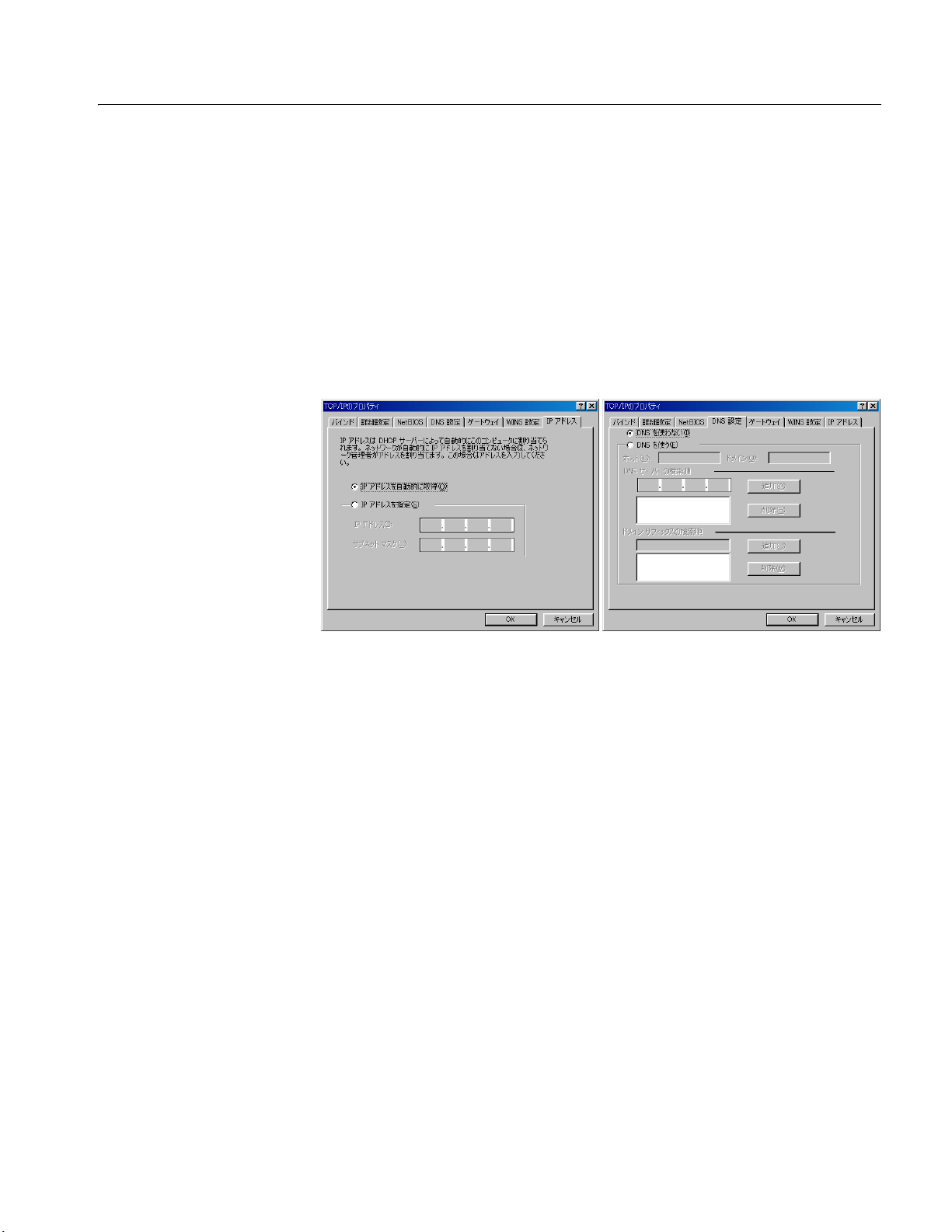

図 1-5: TCP/IP プロパティ・ダイアログボックス . . . . . . . . . . . . . . . . . . . . . . 1-13

図 1-6: TCP/IP プロパティ・アドレス設定画面 . . . . . . . . . . . . . . . . . . . . . . . . 1-14

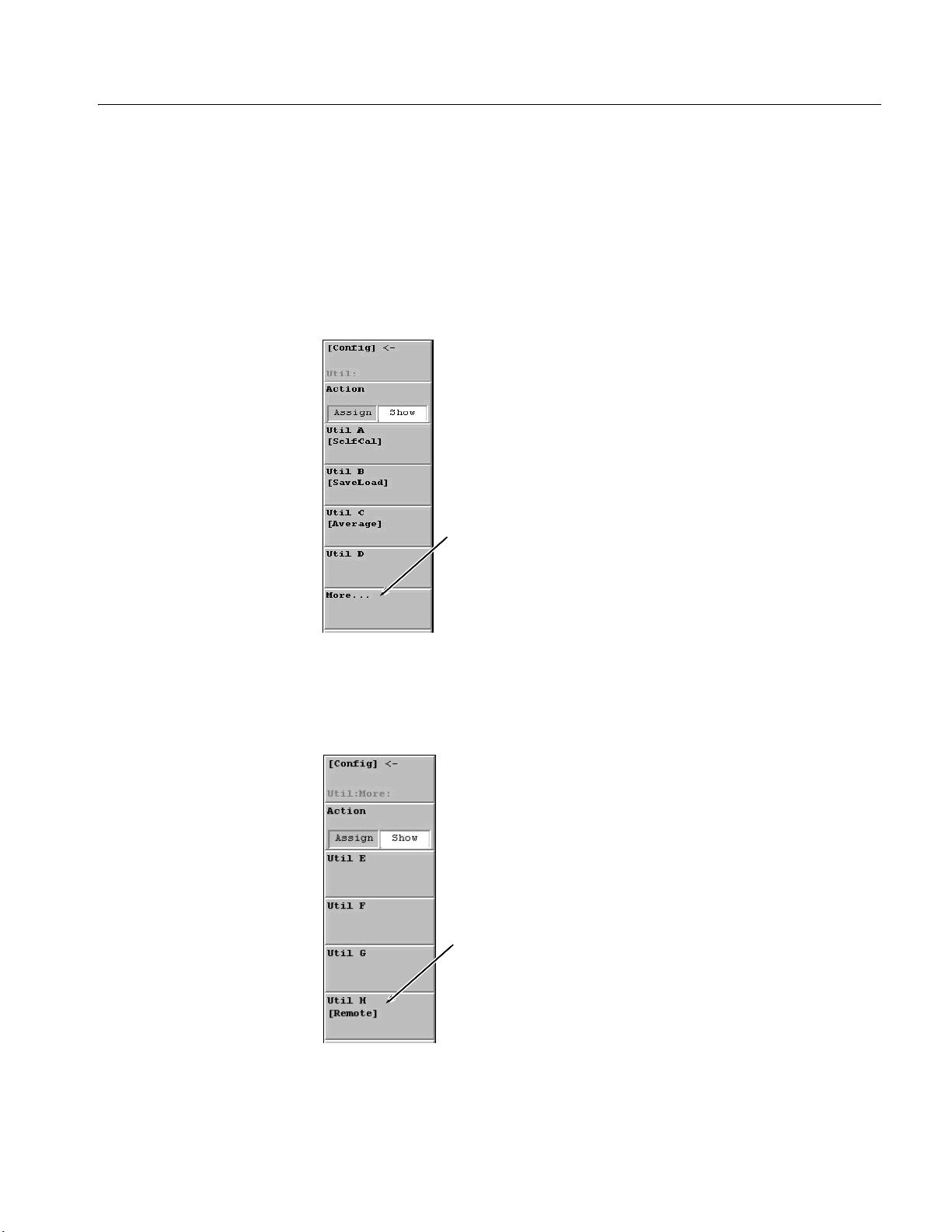

図 1-7: CONFIG:UTILITY サブメニュー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-15

図 1-8: Util:More: サブメニュー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-15

図 1-9: [Util H] Remote サブメニュー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-16

図 1-10: [Util H] Remote TCP/IP サブメニュー . . . . . . . . . . . . . . . . . . . . . . . . . 1-16

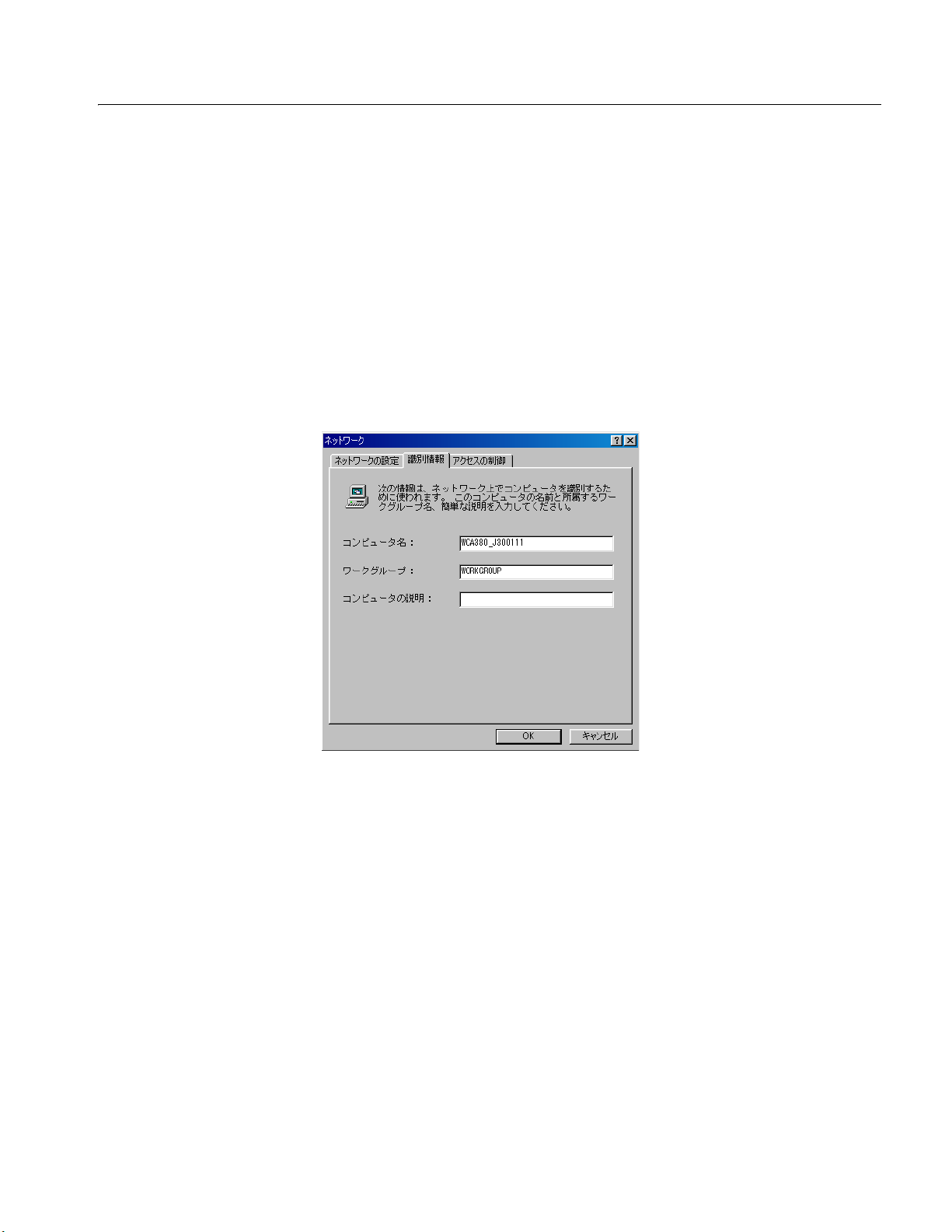

図 1-11: ネットワーク・ダイアログボックス . . . . . . . . . . . . . . . . . . . . . . . . . . 1-17

図 1-12: 識別の変更ダイアログボックス . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-19

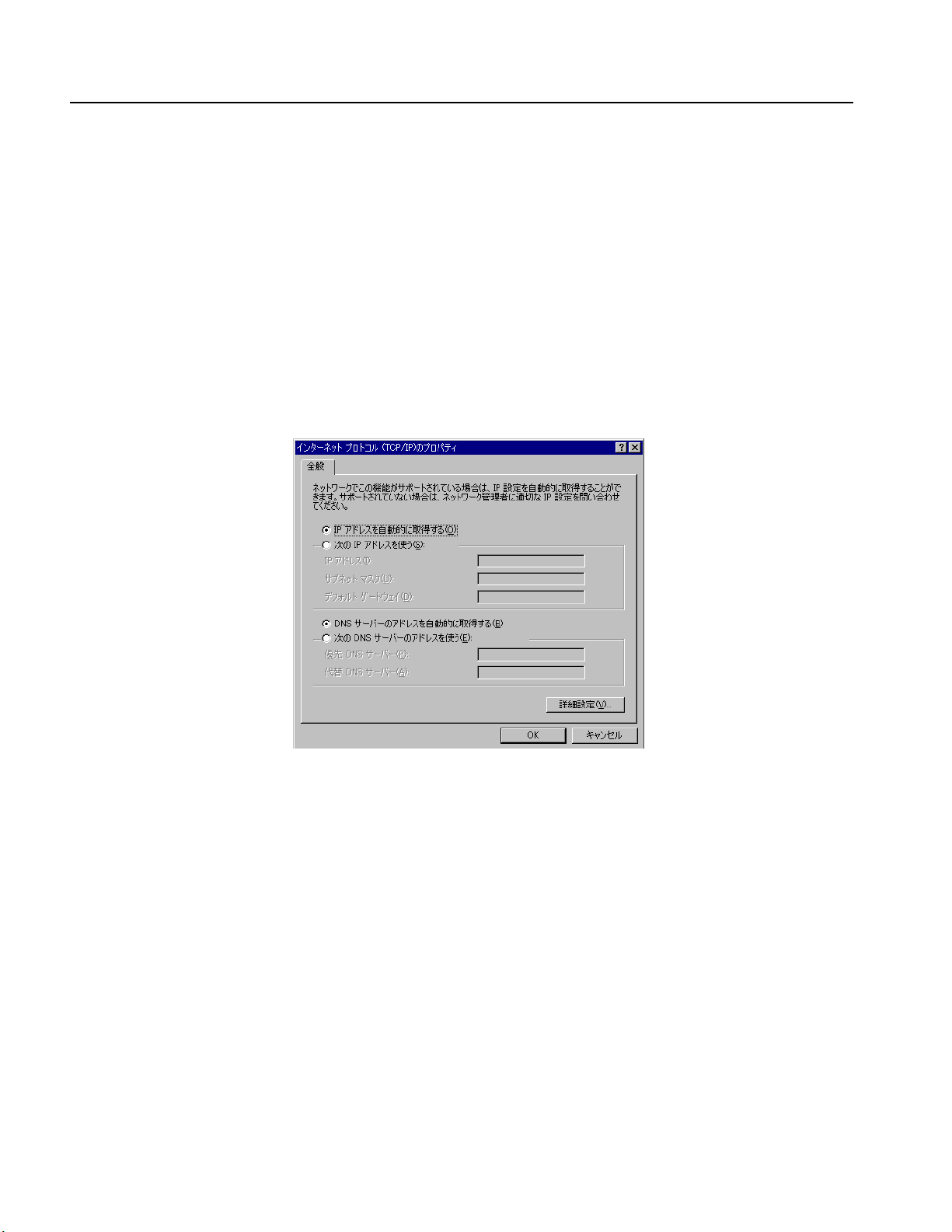

図 1-13: インターネットプロトコル (TCP/IP) のプロパティ . . . . . . . . . . . . . 1-20

図 1-14: インターネットプロトコル (TCP/IP) プロパティ設定画面 . . . . . . . 1-21

図 2-1: スクリーンの構成 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

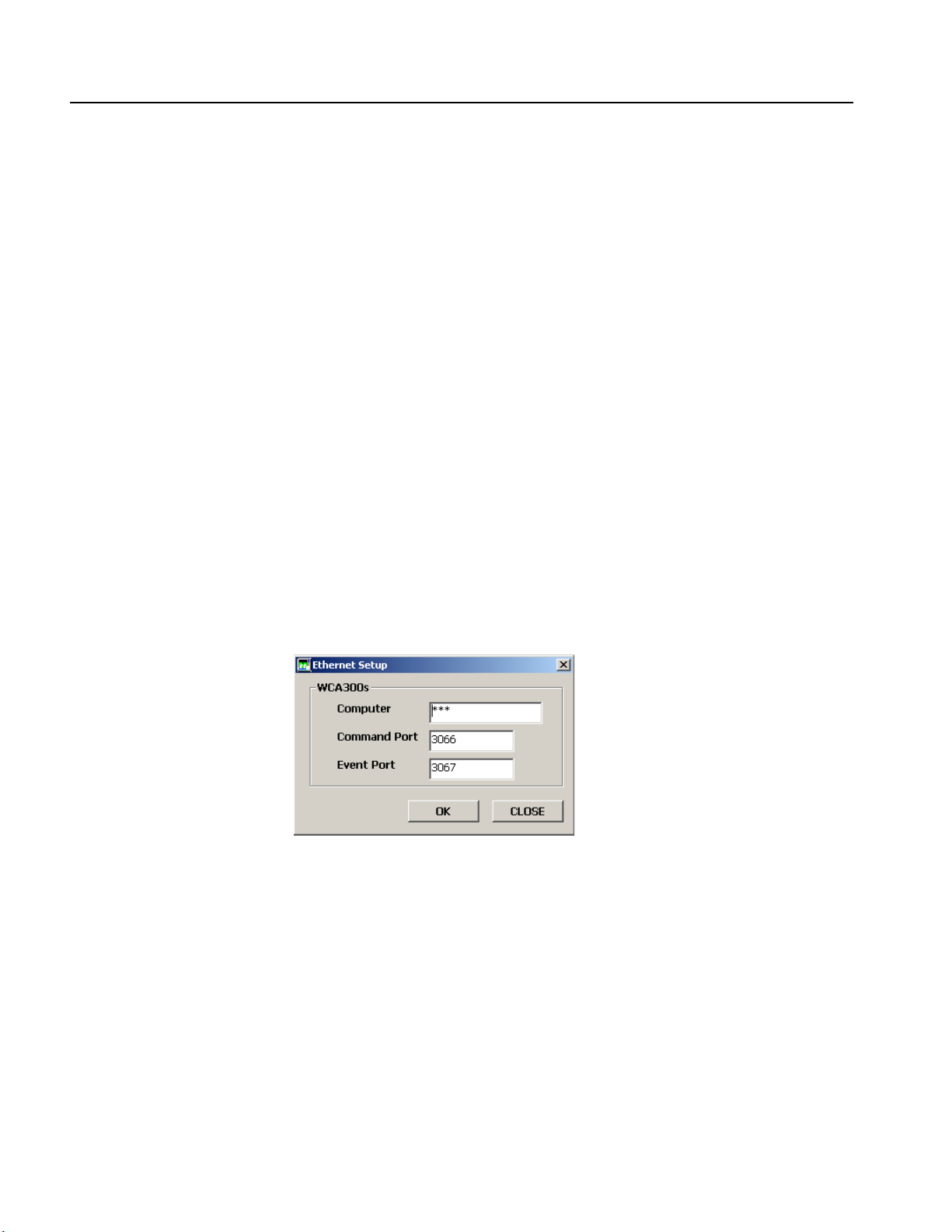

図 2-2: Ethernet Setup ダイアログボックス . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

図 2-3: Folder Setup ダイアログボックス . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

図 2-4: Read From WCA ダイアログボックス . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

図 2-5: Read From WCA ダイアログボックス (IQT file) . . . . . . . . . . . . . . . . . 2-12

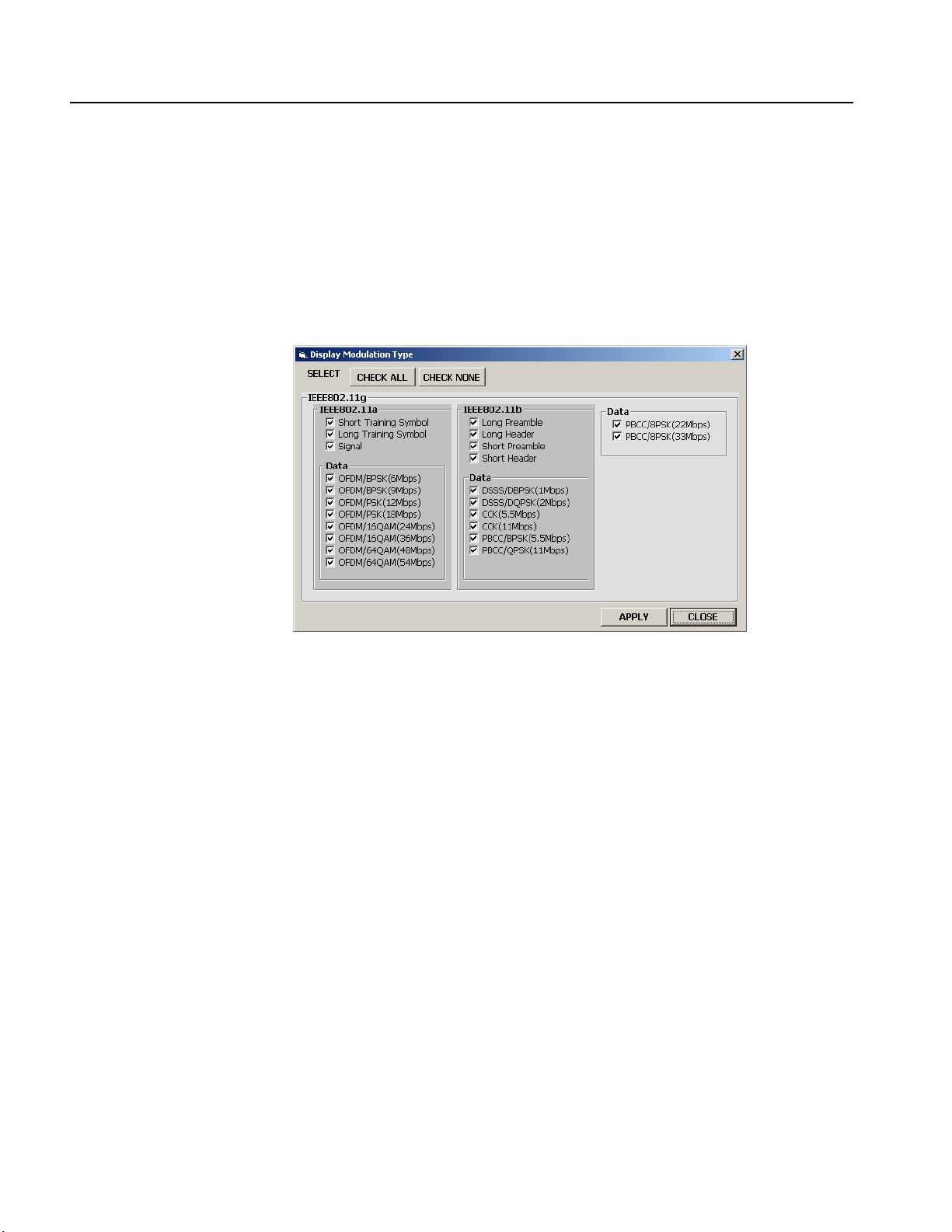

図 2-6: Display Modulation Type ダイアログボックス . . . . . . . . . . . . . . . . . . . 2-16

図 2-7: 1 画面表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18

図 2-8: 4 画面表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18

図 2-9: プルダウン・リスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19

図 2-10: スケール入力ボックス . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23

図

3-1: Power vs. All Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

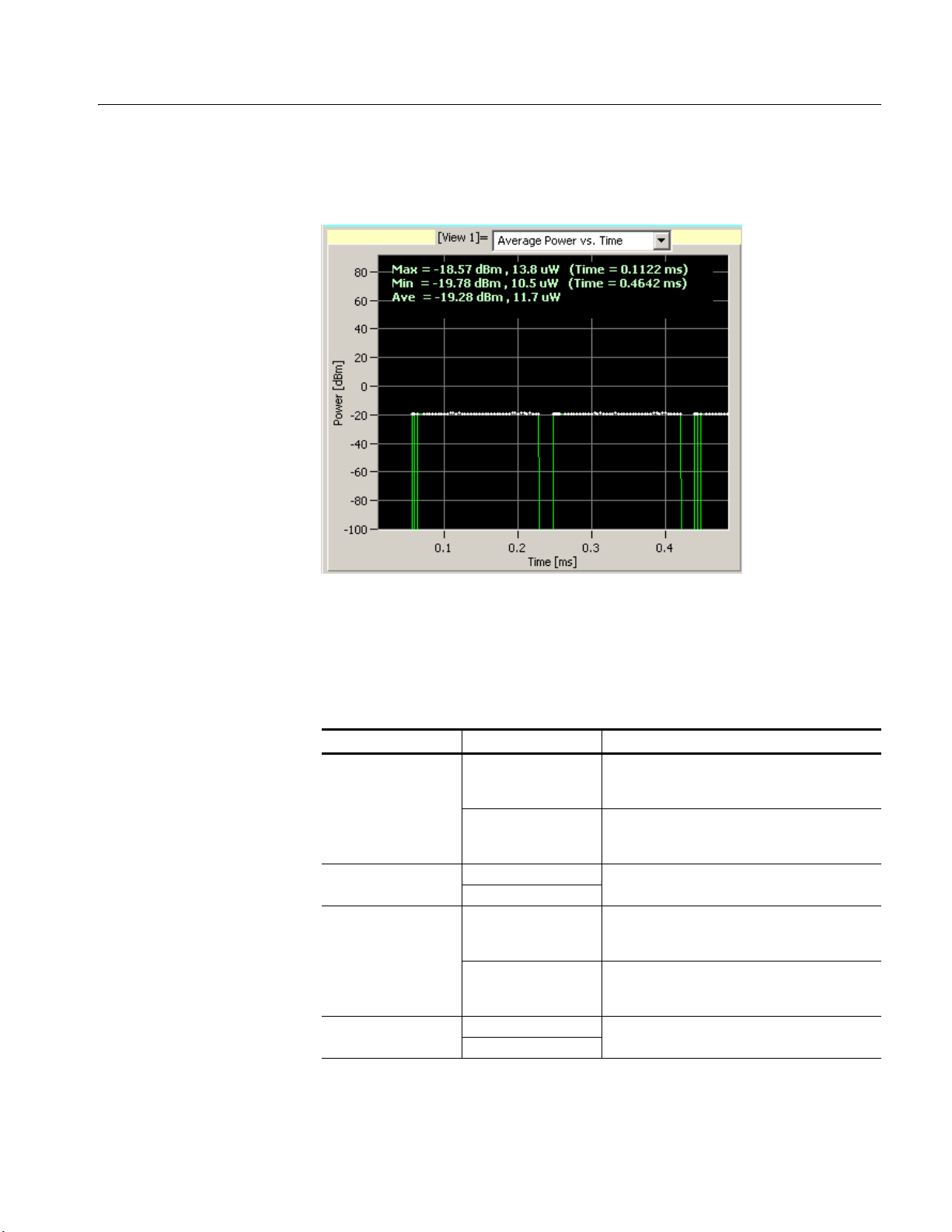

図 3-2: Average Power vs. Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

図 3-3: Power vs. SC_No . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

図 3-4: Power vs. Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

図 3-5: Flatness 表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

図 3-6: Constellation 表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8

図 3-7: Symbol Constellation 表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

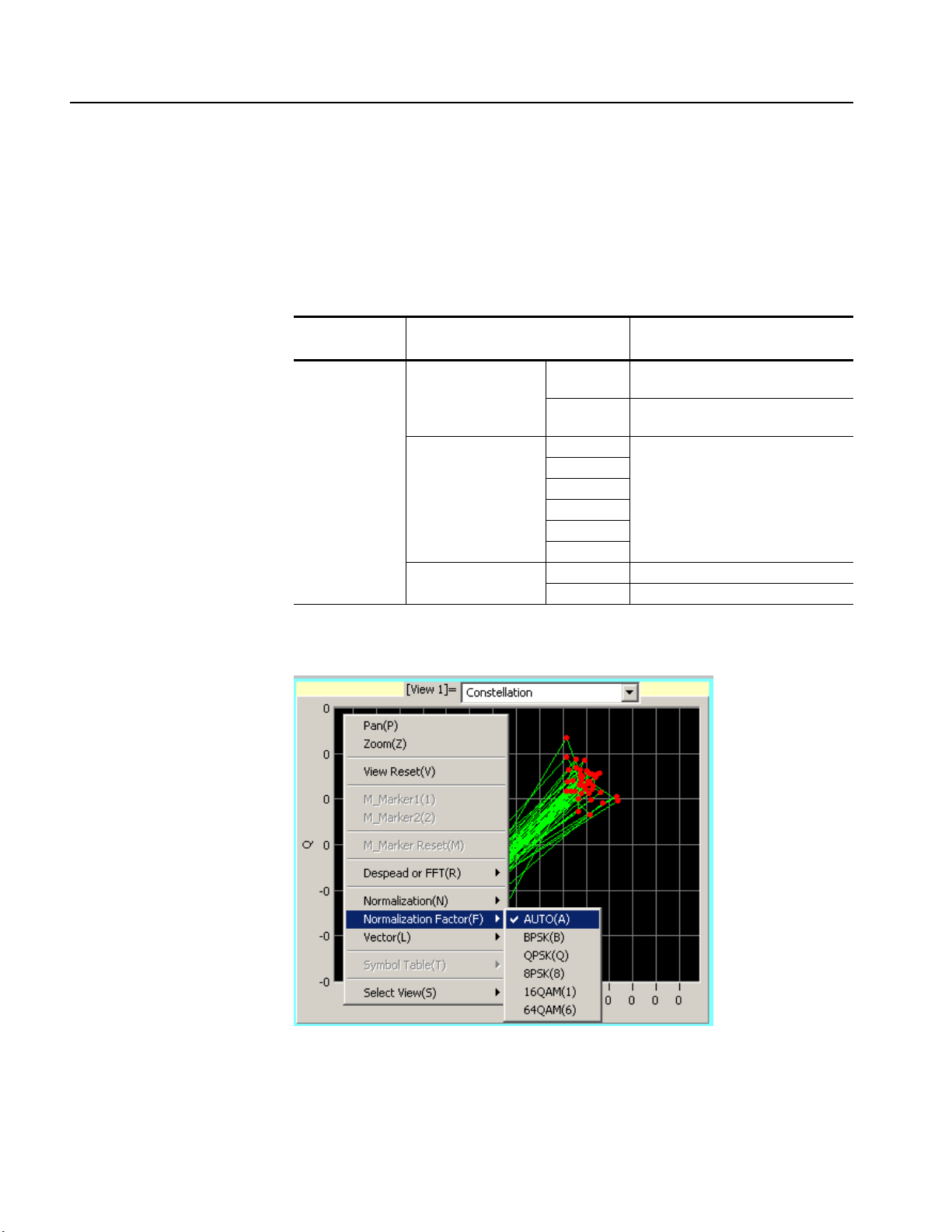

図 3-8: ポップアップ View メニュー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10

図 3-9: Segment Constellation 表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

図 3-10: Average EVM vs. Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12

図 3-11: EVM vs. SC_No . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13

図 3-12: EVM vs. Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15

図 3-13: Average MagErr vs. Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16

図 3-14: MagErr vs. SC_No . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18

図 3-15: MagErr vs. Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19

図 3-16: Average PhaseErr vs. Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20

図 3-17: PhaseErr vs. SC_No . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22

図 3-18: PhaseErr vs. Time display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23

図 3-19: Center frequency error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24

図 3-20: OFDM Linearity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25

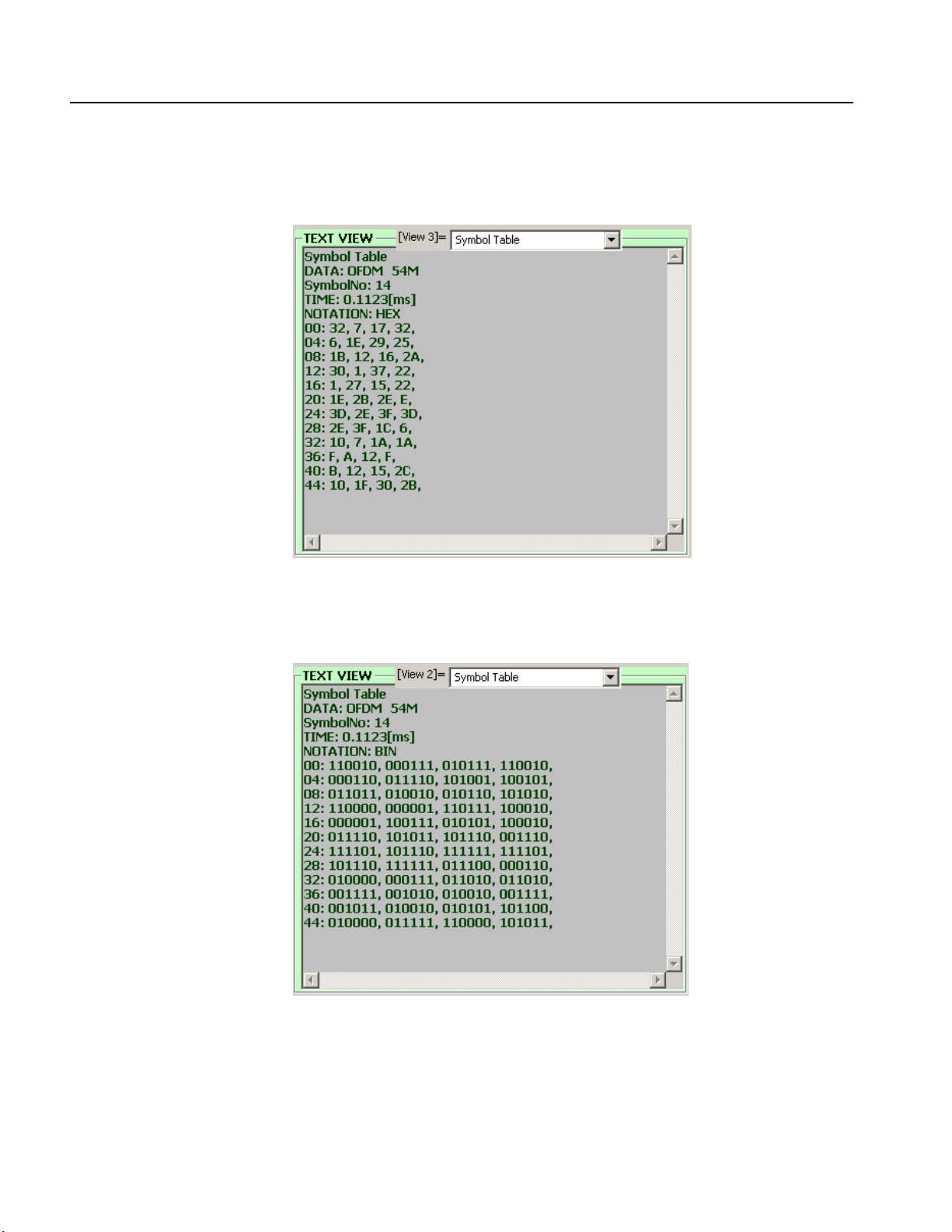

図 3-21: Symbol table (Hex) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26

図 3-22: Symbol table (Bin) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26

WCA11G ユーザ・マニュアル iii

図一覧

図 3-23: Spectrum mask (OFDM) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29

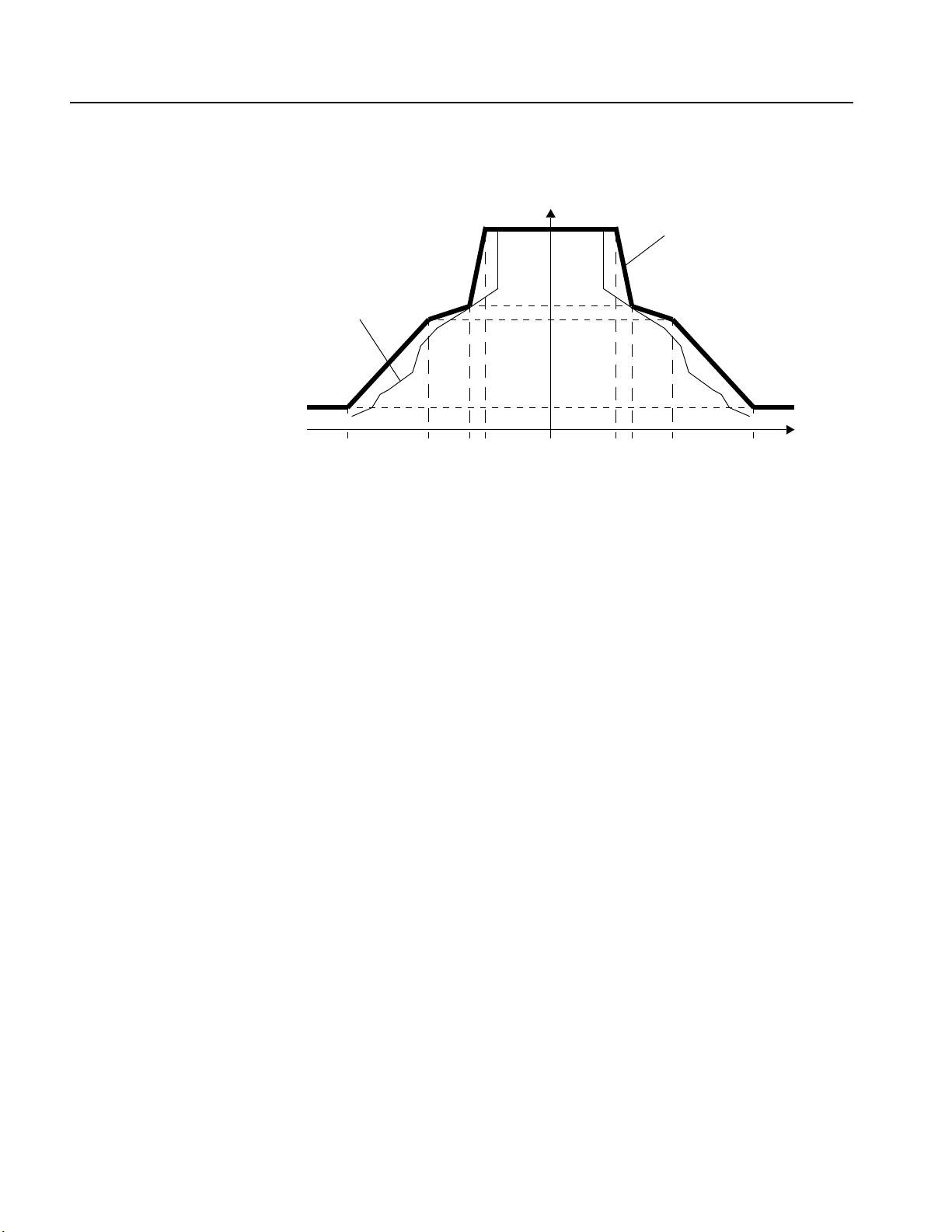

図 3-24: IEEE802.11a スペクトラム・マスク . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30

図 3-25: Spectrum mask (DSSS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31

図 3-26: IEEE802.11b スペクトラム・マスク . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31

図 3-27: Transmit Power On . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32

図 3-28: IEEE802.11b Transmit power-on ramp . . . . . . . . . . . . . . . . . . . . . . . . . 3-32

図 3-29: Transmit Power Off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33

図 3-30: IEEE802.11b Transmit power-down ramp . . . . . . . . . . . . . . . . . . . . . . . 3-33

iv WCA11G ユーザ・マニュアル

表一覧

表 1-1: WCA11G 測定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

表 1-2: IEEE802.11a 信号の測定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

表 1-3: IEEE802.11b 信号の測定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

表 1-4: IEEE802.11g 信号の測定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

表 1-5: 使用機器一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7

表 2-1: メニュー・バー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

表 2-2: 変調解析 SETUP パラメータ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

表 2-3: 変調方式一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

表 2-4: Read From WCA ダイアログボックス・パラメータ . . . . . . . . . . . . . . . 2-9

表 2-5: チャンネル・リスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

表 2-6: Read From WCA ダイアログボックス (IQT) パラメータ . . . . . . . . . . 2-12

表 2-7: 変調解析 VIEW パラメータ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

表 2-8: パワー解析 SETUP パラメータ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17

表 2-9: パワー解析テスト項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17

表 2-10: ビュー・フォーマット - IEEE802.11a 信号 . . . . . . . . . . . . . . . . . . . . . 2-19

表 2-11: ビュー・フォーマット - IEEE802.11b 信号 . . . . . . . . . . . . . . . . . . . . . 2-20

表 2-12: ビュー・フォーマット - IEEE802.11g 信号 . . . . . . . . . . . . . . . . . . . . . 2-21

表 3-1: Power vs. All Time パラメータ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

表 3-2: Average Power vs. Time 設定パラメータ . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

表 3-3: Average Power vs. Time 測定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

表 3-4: Power vs. SC_No パラメータ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

表 3-5: Constellation/Symol Constellation 設定パラメータ

表 3-6: View メニュー設定パラメータ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10

表 3-7: Constellation/Segment Constellation 設定パラメータ . . . . . . . . . . . . . . 3-11

表 3-8: Average EVM vs. Time 設定パラメータ . . . . . . . . . . . . . . . . . . . . . . . . . 3-12

表 3-9: Average EVM vs. Time 測定リードアウト . . . . . . . . . . . . . . . . . . . . . . . 3-12

表 3-10: EVM vs. SC_No 測定リードアウト . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14

表 3-11: IEEE802.11a 規格 EVM 許容値 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14

表 3-12: Average MagErr vs. Time 設定パラメータ . . . . . . . . . . . . . . . . . . . . . 3-16

表 3-13: Average MagErr vs. Time 測定結果 . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17

表 3-14: Average PhaseErr vs. Time 設定パラメータ . . . . . . . . . . . . . . . . . . . . 3-20

表 3-15: Average PhaseErr vs. Time 測定結果 . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21

表 3-16: Center frequency error 測定リードアウト . . . . . . . . . . . . . . . . . . . . . . 3-24

表 3-17: Symbol Table パラメータ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27

表 3-18: メニュー・バー設定パラメータ (Symbol Table) . . . . . . . . . . . . . . . . . 3-27

. . . . . . . . . . . . . . . . . 3-8

WCA11G ユーザ・マニュアル v

表一覧

vi WCA11G ユーザ・マニュアル

はしがき

このマニュアルでは、WCA11G IEEE802.11a/b/g 信号解析ソフトウェアの使用方法について説明します。

このマニュアルについて

このマニュアルは、以下のセクションで構成されます。

「はじめに」では、製品の概要、システム構成、および WCA11G

IEEE802.11a/b/g 信号解析ソフトウェアのインストレーションについて説明します。

「基本操作」では、本ソフトウェアのスクリーン表示とメニュー構造につ

いての基本操作を説明します。

「リファレンス」では、以下の 2 つの解析のビュー・フォーマットについ

て詳細な説明を行います。

 変調解析 - スペクトラム電力、コンスタレーション、EVM、シンボ

ル・テーブル、中心周波数偏差など。

 パワー解析 - スペクトラム・マスクおよび送信電力オン／オフ勾配。

Tektronix 連絡先

電話番号

住　所

ウェブ・サイト

セールス・サポート

サービス・サポート

テクニカル・サポート

1-800-833-9200*

Tektronix, Inc.

部署名（担当部署がわかる場合）

14200 SW Karl Braun Drive P.O.Box 500 Beaverton, OR97077 USA

www.tektronix.com

1-800-833-9200、オプション 1 を選択 *

1-800-833-9200、オプション 2 を選択 *

電子メール：techsupport@tektronix.com 1-800-833-9200、オプション 3 を選択 *

6:00 a.m. ～ 5:00 p.m. 太平洋標準時

* この番号は、北米におけるトールフリー・ダイヤルです。営業時間外

の場合は、ボイス・メールにメッセージを録音してください。北米以外からの場合は、Tektronix の営業所または代理店にお問い合

わせください。営業所のリストについては、Tektronix のウェブ・サイトを参照してください。

viii WCA11G ユーザ・マニュアル

用語集

はしがき

8PSK

8 Phase Shift Keying

16QAM

16 Quardrature Amplitude Modulation

64QAM

64 Quardrature Amplitude Modulation

Access Point

BPSK

Binary Phase Shift Keying

CCK

Complementary Code Keying

DSSS

Direct Sequence Spread Spectrum

EVM

Error Vector Magnitude

IEEE

Institute of Electrical and Electronic Engineers

LAN

Local Area Network

Mobile Terminal

OFDM

Orthogonal Frequency Division Multiplexing

PBCC

Packet Binary Convolutional Coding

PLCP

Physical Layer Convergence Protocol

QPSK

Quardrature Phase Shift Keying

WCA11G ユーザ・マニュアル ix

はしがき

WCA

Wireless Communication Analyzer

x WCA11G ユーザ・マニュアル

はじめに

製品の概要

このセクションでは、以下の情報を提供します。

 製品の概要

 機器構成

 アクセサリ

 インストレーション

 システム設定

WCA11G 信号解析ソフトウェアは、5GHz 帯高速無線 LAN 送信機 (IEEE802.11a 規格 ) および 2.4GHz 帯高速無線 LAN 送信機 (IEEE802.11b/g 規格 ) の信号解析を行います。

当社 WCA330 型 /WCA380 型ワイアレス・コミュニケーション・アナライザと組み合わせて、IEEE802.11a/b/g 無線 LAN 送信機の解析装置を構築できます。OFDM/DSSS 変調信号のスペクトル電力やコンスタレーション、変調精度 (EVM)、シンボル・テーブル表示、中心周波数偏差などの解析の他に、スペクトラム・マスク、送信電力などのパワー解析も実行できます。

表 1-1 に、本信号解析ソフトウェアで測定する項目をリストします。

表 1-1: WCA11G 測定項目

項　目ページ

Modulation Analysis (OFDM 変調解析 )

Power vs. All Time 3-2

Average Power vs. Time 3-3

Power Analysis Display 3-4

Power vs. SC_No 3-5

Flatness 3-7

Constellation Analysis Display 3-7

Constellation/Symbol Constellation 3-8

Average EVM vs. Time 3-12

EVM Analysis Display 3-13

WCA11G ユーザ・マニュアル 1-1

802.11a 802.11b 802.11g

√ √√

√ √ √√

√ √√ √√

√

はじめに

表 1-1: WCA11G 測定項目 ( 続き )

項　目ページ

EVM vs. SC_No 3-13

Average MagErr vs. Time 3-16

MagErr Analysis Display 3-17

MaErr vs. SC_No 3-18

Average PhaseErr vs. Time 3-20

PhaseErr Analysis Display 3-21

PhaseErr vs. SC_No 3-22

Center Frequency Error 3-24

OFDM Linearity 3-25

Symbol Table 3-26

Modulation Analysis (DSSS/CCK/PBCC 変調解析 )

Power vs. All Time 3-2

Average Power vs. Time 3-3

Power Analysis Display 3-4

Power vs. Time 3-6

Constellation Analysis Display 3-7

Constellation/Segment Constellation 3-11

Average EVM vs. Time 3-12

EVM Analysis Display 3-13

EVM vs. Time 3-15

Average MagErr vs. Time 3-16

MagErr Analysis Display 3-17

MagErr vs. Time 3-19

Average PhaseErr vs. Time 3-20

PhaseErr Analysis Display 3-21

PhaseErr vs. Time 3-23

Center Frequency Error 3-24

Symbol Table 3-26

Power Analysis

Spectrum Mask (OFDM) 3-29

Spectrum Mask (DSSS) 3-31

Transmit Power On 3-32

Transmit Power Off 3-33

802.11a 802.11b 802.11g

√ √√

√ √ √

√ √ √√ √√ √√

√√ √√

√

√√ √√

√

√ √√

√

√ √√

√

√ √√ √√

√√

√√ √√ √√

1-2 WCA11G ユーザ・マニュアル

はじめに

IEEE802.11a 測定項目

表 1-2 は、IEEE802.11a 規格で要求される測定項目を示します。

表 1-2: IEEE802.11a 信号の測定項目

項　目説　明ページ

Modulation Analysis (OFDM 変調解析 )

Power vs. All Time

Average Power vs. Time

Power vs. SC_No

Flatness

Constellation

Symbol Constellation

Average EVM vs. Time

EVM vs. SC_No

Average MagErr vs. Time

MaErr vs. SC_No

Average PhaseErr vs. Time

PhaseErr vs. SC_No

縦軸を電力 [dBm]、横軸を時間 [ms] として、電力を折線グラフで表示。本グラフは、Main View のみで表示され、 D_Marker1 と D_Marker2 で囲われた部分の解析を他の View に反映させます。Main Vie w の表示は、Power vs. All Time に固定されます。

1 副搬送波または全副搬送波の電力を折線グラフで表示。縦軸は電力 [dBm]、横軸は時間 [ms]。

1 シンボル単位で各副搬送波電力を棒グラフで表示。縦軸は電力 [dBm]、横軸は副搬送波番号 [-26 ～ +26]。

各副搬送波電力の平坦度を表示。縦軸は平均エネルギーの偏差電力 [dB]、横軸は副搬送波番号 [-26 ～ +26]。

1 副搬送波または全副搬送波のコンスタレーションを直交座標で表示。縦軸は Q、横軸は I。

1 シンボル単位でコンスタレーションを直交座標で表示。縦軸は Q、横軸は I。

1 副搬送波または全副搬送波の EVM を折線グラフで表示。縦軸は EVM[％]、横軸は時間 [ms]。

1 シンボル単位で EVM を棒グラフ表示。縦軸は EVM[％]

[-26 ～ +26]。 1 副搬送波または全副搬送波の振幅誤差を

折線グラフで表示。縦軸は振幅誤差 [％]、横軸は時間 [ms]。

1 シンボル単位で振幅誤差を棒グラフ表示。縦軸は振幅誤差 [％]、横軸は副搬送波番号 [-26 ～ +26]。

1 副搬送波または全副搬送波の位相誤差を折線グラフで表示。縦軸は位相誤差

[Degree]、横軸は時間 [ms]。 1 シンボル単位で位相誤差を棒グラフ表

示。縦軸は位相誤差 [Degree]、横軸は副搬送波番号 [-26 ～ +26]。

、横軸は副搬送波番号

3-2

3-3

3-5

3-7

3-8

3-12

3-13

3-16

3-18

3-20

3-22

WCA11G ユーザ・マニュアル 1-3

はじめに

表 1-2: IEEE802.11a 信号の測定項目 ( 続き )

項　目説　明ページ

Center Frequency Error

OFDM Linearity

Symbol Table

Power Analysis

Spectrum Mask (OFDM)

1 シンボル単位で搬送波周波数偏差を折線グラフ表示。縦軸は周波数偏差 [kHz]、横軸は時間 [ms]。

縦軸は実測値 [W]、横軸は理想値 [W] で、直線性を折線グラフ表示。

16 進数、2 進数のシンボル値をテーブル表示。

PeakHold したスペクトラム波形とマスクを折線グラフ表示。縦軸は電力 [dBm]、横軸は周波数 [MHz]。

3-24

3-25

3-26

3-29

IEEE802.11b 測定項目

表 1-3 は、IEEE802.11b 規格で要求される測定項目を示します。

表 1-3: IEEE802.11b 信号の測定項目

項　目説　明ページ

Modulation Analysis (DSSS/CCK/PBCC 変調解析 )

Power vs. All Time

Average Power vs. Time

Power vs. Time

Constellation

Segment Constellation

Average EVM vs. Time

EVM vs Time

Average MagErr vs. Time

MagErr vs. Time

Average PhaseErr vs. Time

表

1-2 参照。

搬送波の電力を折線グラフで表示。縦軸は電力 [dBm]、横軸は時間 [ms]。

セグメント毎に搬送波の電力を棒グラフで表示。縦軸は電力 [dBm]、横軸は時間 [ms]。

搬送波のコンスタレーションを直交座標で表示。縦軸は Q、横軸は I。

セグメント毎に搬送波のコンスタレーションを直交座標で表示。縦軸は Q、横軸は I。

搬送波の EVM を折線グラフで表示。縦軸は EVM[％]、横軸は時間 [ms]。

セグメント毎に搬送波の EVM を棒グラフで表示。縦軸は EVM[％]、横軸は時間 [ms]。

搬送波の振幅誤差を折線グラフで表示。縦軸は振幅誤差 [％]、横軸は時間 [ms]。

セグメント毎に搬送波の振幅誤差を棒グラフで表示。縦軸は振幅誤差 [％]、横軸は時間 [ms]。

搬送波の位相誤差を折線グラフで表示。縦軸は位相誤差 [Degree]、横軸は時間 [ms]。

3-2

3-3

3-6

3-11

3-12

3-15

3-16

3-19

3-20

1-4 WCA11G ユーザ・マニュアル

はじめに

表 1-3: IEEE802.11b 信号の測定項目 ( 続き )

項　目説　明ページ

PhaseErr vs. Time

Center Frequency Error

Symbol Table

Power Analysis

Spectrum Mask

Transmit Power On

Transmit Power Off

セグメント毎に搬送波の位相誤差を棒グラフで表示。縦軸は位相誤差 [Degree]、横軸は時間 [ms]。

搬送波周波数偏差を折線グラフ表示。縦軸は周波数偏差 [kHz]、横軸は時間 [ms]。

16 進数、 2 進数のシンボル値をテーブル表示。

PeakHold したスペクトラム波形とマスクを折線グラフ表示。縦軸は電力 [dBm]、横軸は周波数 [MHz]。

送信電力オン時の勾配折線グラフ表示。縦軸は電力 [W]、横軸は時間 [ms]。

送信電力オフ時の勾配折線グラフ表示。縦軸は電力 [W]、横軸は時間 [ms]。

3-23

3-24

3-26

3-31

3-32

3-33

IEEE802.11g 測定項目

表 1-4 は、IEEE802.11g 規格で要求される測定項目を示します。

表 1-4: IEEE802.11g 信号の測定項目

項　目説　明ページ

Modulation Analysis

Power vs. All Time

Average Power vs. Time

Power Analysis Display

Flatness

Constellation

Constellation Analysis Display

表

1-2 参照。

搬送波 ,OFDM1 副搬送波 , OFDM 全副搬送波の電力を折線グラフで表示。縦軸は電力 [dBm]、横軸は時間 [ms]。

OFDM1 シンボルでの各副搬送波電力、又は、セグメント毎の電力を棒グラフで表示。縦軸は電力 [dBm]、横軸は副搬送波番号 [-26 ～ +26] または時間 [ms]。

各副搬送波電力の平坦度を表示。縦軸は平均エネルギーの偏差電力 [dB]、横軸は副搬送波番号 [-26 ～ +26]。

搬送波 ,OFDM1 副搬送波 , OFDM 全副搬送波のコンスタレーションを直交座標で表示。縦軸は Q、横軸は I。

OFDM1 シンボルでの各副搬送波、又は、セグメント毎のコンスタレーションを直交座標で表示。縦軸は Q、横軸は I。

3-2

3-3

3-4

3-7

WCA11G ユーザ・マニュアル 1-5

はじめに

表 1-4: IEEE802.11g 信号の測定項目 ( 続き )

項　目説　明ページ

Average EVM vs. Time

EVM Analysis Display

Average MagErr vs. Time

MaErr Analysis Display

Average PhaseErr vs. Time

PhaseErr Analysis Display

Center Frequency Error

OFDM Linearity

Symbol Table

Power Analysis

Spectrum Mask

Transmit Power On

Transmit Power Off

搬送波 ,OFDM1 副搬送波 , OFDM 全副搬送波の EVM を折線グラフで表示。縦軸は EVM[％]、横軸は時間 [ms]。

OFDM1 シンボル又は、セグメント毎の EVM を棒グラフで表示。縦軸は EVM[

％]、横軸は副搬送波番号 [-26 ～ +26] または時間 [ms]。

搬送波 ,OFDM1 副搬送波 , OFDM 全副搬送波の振幅誤差を折線グラフで表示。縦軸は振幅誤差 [％]、横軸は時間 [ms]。

OFDM1 シンボル又は、セグメント毎の振幅誤差を棒グラフ表示。縦軸は振幅誤差 [％]、横軸は副搬送波番号 [-26 ～ +26] または時間 [ms]。

搬送波 ,OFDM1 副搬送波 , OFDM 全副搬送波の位相誤差を折線グラフで表示。縦軸は位相誤差 [Degree]、横軸は時間

[ms]。 OFDM1 シンボル又は、セグメント毎の

位相誤差を棒グラフ表示。縦軸は位相誤差 [Degree]、横軸は副搬送波番号 [-26 ～ +26] または時間 [ms]。

OFDM1 シンボルでの搬送波周波数偏差を折線グラフ表示。縦軸は周波数偏差 [kHz]、横軸は時間 [ms]。

縦軸は実測値 [W]、横軸は理想値 [W] で、直線性を折線グラフ表示。

16 進数、2 進数のシンボル値をテーブル表示。

PeakHold したスペクトラム波形とマスクを折線グラフ表示。縦軸は電力 [dBm]、横軸は周波数 [MHz]。

送信電力オン時の勾配折線グラフ表示。縦軸は電力 [W]、横軸は時間 [ms]。

送信電力オフ時の勾配折線グラフ表示。縦軸は電力 [W]、横軸は時間 [ms]。

3-12

3-13

3-16

3-17

3-20

3-21

3-24

3-25

3-26

3-29,

3-31

3-32

3-33

1-6 WCA11G ユーザ・マニュアル

機器構成

はじめに

WCA11G IEEE802.11a/b/g 信号解析ソフトウェアとWCA330 型/WCA380 型ワイアレス・コミュニケーション・アナライザを組み合わせた機器構成を図 1-1 に示します。表 1-5 は、本システムで使用される機器のリストです。

高速無線LAN

移動端末

WCA330/WCA380

LAN cross cable

Access Point

図 1-1: WCA11G 信号解析システム機器構成

表 1-5: 使用機器一覧

名　称型　名数量備　考ワイヤレス・コミュニケー

ション・アナライザ

LAN クロス・ケーブル

5.2GHz/2.4GHz 帯アンテナ

WCA330 型 / WCA380 型

別途準備

電気回線設備

WCA330 型と WCA380 型

WCA330 型と WCA380 型の違いは測定周波数範囲です。

の違い

 WCA330 型：DC ～ 3 GHz

 WCA380 型：DC ～ 8 GHz

他の機能は、両機種に共通です。本マニュアルでは、WCA330 型と WCA380 型を「アナライザ」または単に「本体」と呼ぶ場合があります。

WCA11G ユーザ・マニュアル 1-7

はじめに

アクセサリ

インストレーション

WCA11G IEEE802.11a/b/g 信号解析ソフトウェアには、以下のアクセサリが付属します。

 ユーザ・マニュアル（本書）  LAN クロス・ケーブル

ここでは、WCA11G IEEE802.11a/b/g 信号解析ソフトウェアのインストレーション手順と、インストール後に生成されるフォルダについて説明します。

PC 動作環境

インストール手順

WCA11G IEEE802.11a/b/g 信号解析ソフトウェアを適切に動作させるには、以下の環境が必要です。

 OS: Windows 98SE、Windows 2000、または Windows XP

 CPU: Pentium III プロセッサ、866MHz 以上

 RAM: 512MB 以上  HDD: 100MB 以上の空き容量

 ディスプレイ表示分解能 : 1280 × 1024

 ネットワーク・カード : 10Base-T または 100Base-T

以下に述べるインストール手順は、Windows オペレーティング・システムに関する基礎知識があることを前提としています。WCA11G 型のインストールに際しては、必要に応じて Widnows のドキュメントを参照してください。

1. お使いの PC が 1-8 ページの動作環境を満足していることを確認します。

2. PC の CD-ROM ドライブに、WCA11G IEEE802.11a/b/g Signal Analysis Software CD-ROM を挿入します。

3. デスクトップ上のマイコンピュータアイコンをダブルクリックします。

4. 表示される画面上で、CD-ROM ドライブアイコンをダブルクリックします。WCA11G IEEE802.11a/b/g Signal Analysis Software の内容が表示されます。

5. DISK1 フォルダを選択します。

1-8 WCA11G ユーザ・マニュアル

はじめに

6. フォルダ内の Setup.exe をダブルクリックします。

しばらくすると、PC のデスクトップ上にセットアップ開始画面が表示されます。スクリーンの指示に従ってインストールを行います。

7. インストールが正しく行われると、セットアップ終了画面が現れま

す。完了ボタンをクリックします。

生成フォルダ

インストレーションが正常に完了すると、以下のフォルダが作成されます。

C:\Program Files\Tektronix\WCA11g. このフォルダには、WCA11g.exe プログラムとその他関連フォルダが含まれます。通信および解析に必要なパラメータを設定していますので、削除しないでください。

C:\Program Files\Tektronix\WCA11g\CWX. グラフ表示用のフォーマットが含まれます。削除あるいは変更しないでください。

C:\Program Files\Tektronix\WCA11g\ShareFolder\CFG. このフォルダには、 WCA330 型および WCA380 型のコンフィグレーション・ファイルとトリガ・ファイルが測定項目ごとに存在しています。リモート・コントロールされる WCA330 型 /WCA380 型から直接このフォルダ内のファイルにアクセスしますので、このフォルダは共有設定されている必要があります。

C:\Program Files\Tektronix\WCA11g\ShareFolder\Data. WCA11G ソフトウェアの測定結果ファイルを保存するフォルダです。

C:\Program Files\Tektronix\WCA11g\SystemDefault. このフォルダは、WCA330 型 /WCA380 型を工場出荷時のデフォルト設定に戻すときに使用されます。

上記パス名は、WCA11G 信号解析ソフトウェアを C ドライブにインストールした場合の例です。

WCA11G ユーザ・マニュアル 1-9

はじめに

システム設定

ここでは、WCA330 型 /WCA380 型および PC のシステム設定について説明します。以下のステップで構成されます。

 PC のフォルダを共有設定する、1-10 ページ

 WCA330 型 /WCA380 型のネットワーク設定、1-12 ページ

 PC のネットワーク設定

 Windows 98、1-17 ページ

 Windows 2000 および Windows XP、1-19 ページ

注：以下で説明する手順は、Windows 98/Windows 2000/Windows XP オペレーティング・システムの基礎知識があることを前提としています。必要に応じて、Windows のマニュアルを参照してください。

PC のフォルダを共有設

定する

WCA330 型 /WCA380 型は、ネットワークを経由して PC 内の設定ファイルにアクセスしますので、PC 上の該当ファイルを共有設定にする必要があります。共有設定になっていない場合、WCA330 型 /WCA380 型のディスプレー上にアクセス・エラーが表示されます。インストールされた ShareFolder フォルダをフルアクセスの共有設定にしてください。図 1-2 および図 1-3 参照。

1-10 WCA11G ユーザ・マニュアル

はじめに

Windows 98 PC の場合 . ShareFolder のプロパティ・ダイアログボックスで、共有するとフルアクセスを選択してください。図 1-2 参照。

図 1-2: ShareFolder プロパティ (Windows 98)

Windows 2000/Windows XP の場合 . ShareFolder のプロパティ・ダイアログボックスで、このフォルダを共有するとユーザ制限で無制限を選択してください。図 1-3 参照。

図 1-3: ShareFolder プロパティ (Windows 2000)

WCA11G ユーザ・マニュアル 1-11

はじめに

WCA330/WCA380 のネッ

トワーク設定

以下の手順に従って WCA330 型 /WCA380 型のネットワーク設定を実行します。

1. WCA330 型 /WCA380 型アナライザ本体がパワー・オフ状態であることを確認します。

2. アナライザに付属のキーボードおよびマウスを本体背面のコネクタに接続します。

3. LAN ケーブルでアナライザ本体とハブを接続します。

4. 本体の電源をオンにします。

5. ポインタをスクリーン下部に移動すると、Windows 98 のタスクバーが

現れます。

6. スタート・メニューから設定 > コントロールパネルを選択すると、コントロールパネル・ウィンドウが現れます。

7. ネットワークアイコンをダブルクリックすると、図 1-4 のようなネットワーク・ダイアログボックスが現れます。

図 1-4: ネットワーク・ダイアログボックス

8. 識別情報タブをクリックします。

9. コンピュータ名は、デフォルトでは WCA330_J300xxx または WCA380_J300xxx となっています。

10. ワークグループ名にWORKGROUP と表示されていることを確認して

ください。

1-12 WCA11G ユーザ・マニュアル

はじめに

IP アドレス自動取得 . アナライザが LAN に接続され、ネーム・サーバによって IP アドレスが割り振られる環境では、以下のように設定します。アナライザと PC のパラメータは同じ設定にします。

1. ネットワーク・ウィンドウのネットワークの設定タブをクリックしま

す。

2. インターネットプロトコル (TCP/IP) をクリックします。

3. プロパティボタンをクリックすると、TCP/IP のプロパティダイアログ

ボックスが現れます。図 1-5 参照。

図 1-5: TCP/IP プロパティ・ダイアログボックス

4. IP アドレスタブをクリックし、IP アドレスを自動的に取得を選択しま

す。

5. DNS 設定タブで、DNS を使わないを選択します。

6. OK ボタンをクリックします。

WCA11G ユーザ・マニュアル 1-13

はじめに

IP アドレスを指定する場合 . ネットワークにネーム・サーバがない場合は、以下の手順でネットワーク・パラメータを設定します。

図 1-6: TCP/IP プロパティ・アドレス設定画面

1. アナライザが PC に直接接続されている場合：

a. TCP/IP のプロパティで IP アドレスを指定を選択します。

b. IP アドレスのパラメータをアドレスの最後の数字を除いて PC と同

じに設定します。

c. サブネットマスクのパラメータには、PC と同じ値を入力します。

2. アナライザがネットワークに接続されている場合：

a. TCP/IP のプロパティで IP アドレスを指定を選択します。

b. ネットワーク管理者に相談して、適切なアドレスを入力します。

注意：ネットワーク上で、通信障害が発生しないように、ネットワーク管理者に確認して、正しい番号をダイアログ・ボックスに入力してください。

3. DNS 設定タブで、DNS を使わないを選択します。

4. OK ボタンをクリックします。

1-14 WCA11G ユーザ・マニュアル

はじめに

I/O ポートおよび改行コードの設定 . アナライザの TCP/IP コマンド入出力用ポートの設定と TCP/IP ネットワーク経由で返る応答メッセージの改行コード設定は、以下の手順を実行します。

1. アナライザ前面パネルの CONFIG:UTILITY ボタンを押して、Utility

サブメニューを表示します。図 1-7 参照。

2. More... をクリックします。

More...をクリック

図 1-7: CONFIG:UTILITY サブメニュー

3. 図 1-8 のような Util:More サブメニューが表示されます。Util H [Remote]

をクリックします。

Util H [Remote]をクリック

図 1-8: Util:More: サブメニュー

WCA11G ユーザ・マニュアル 1-15

はじめに

4. 図 1-9 のようなサブメニューが表示されます。TCP/IP... をクリックします。

TCP/IP...をクリック

図 1-9: [Util H] Remote サブメニュー

5. Remote TCP/IP サブメニューが表示されます。Command Port には 3066、Event Port には 3067、New Line には CRLF と設定します。

各パラメータを設定

図 1-10: [Util H] Remote TCP/IP サブメニュー

6. LAN ケーブルでアナライザとハブを接続します。

7. ダイアログボックスが表示されたら、Ye s をクリックします。

8. スタンバイ・スイッチを押して、アナライザをリブートします。

1-16 WCA11G ユーザ・マニュアル

はじめに

Windows 98 PC のネット

ワーク設定

以下の手順に従って Windows 98 PC のネットワーク設定を実行します。お使いの PC が Windows 2000 または Windows XP の場合は、1-19 ページを参照してください。

コントロール PC が Windows 98 の場合：

1. PC がネットワークに接続されていることを確認します。

2. スタート・メニューから設定 > コントロールパネルを選択すると、コ

ントロールパネル・ウィンドウが現れます。

3. ネットワークアイコンをダブルクリックすると、ネットワーク・ダイ

アログボックスが表示されます。

図 1-11: ネットワーク・ダイアログボックス

4. 識別情報タブをクリックします。

5. コンピュータ名を入力します。

6. ワークグループ名に Workgroup と入力します。

7. OK ボタンをクリックします。

WCA11G ユーザ・マニュアル 1-17

はじめに

IP アドレス自動取得 . 以下の手順で PC を LAN に接続します。ネーム・サーバによって IP アドレスが割り振られる必要があります。アナライザと PC のパラメータは同じ設定にします。

1. ネットワーク・ダイアログボックスのネットワークの設定タブをクリックします。

2. インターネットプロトコル (TCP/IP) をクリックします。

3. プロパティボタンをクリックすると、TCP/IP のプロパティダイアロ

グボックスが現れます。

4. IP アドレスタブをクリックし、IP アドレスを自動的に取得を選択します。

5. DNS 設定タブで、DNS を使わないを選択します。

6. OK ボタンをクリックします。

IP アドレスを指定する場合 . ネットワークにネーム・サーバがない場合は、以下の手順でネットワーク・パラメータを設定します。

1. PC がアナライザに直接接続されている場合：

a. TCP/IP のプロパティで IP アドレスを指定を選択します。

b. IP アドレスのパラメータをアドレスの最後の数字を除いてアナラ

イザと同じに設定します。

c. サブネットマスクのパラメータには、アナライザと同じ値を入力

します。

2. PC がネットワークに接続されている場合：

a. TCP/IP のプロパティで IP アドレスを指定を選択します。

b. ネットワーク管理者に相談して、適切なアドレスを入力します。

3. DNS 設定タブで、DNS を使わないを選択します。

4. OK ボタンをクリックします。

1-18 WCA11G ユーザ・マニュアル

はじめに

Windows 2000/ Windows

XP PC のネットワーク

設定

以下の手順に従って Windows 2000 PC のネットワーク設定を行います。 PC が Windows XP の場合は以下の手順を参考に設定を行ってください。

コントロール PC が Windows 2000 の場合：

1. PC がネットワークに接続されていることを確認します。

2. スタート・メニューから設定 > コントロールパネルを選択すると、コ

ントロールパネル・ウィンドウが現れます。

3. システムアイコンをダブルクリックします。

4. システムのプロパティダイアログボックスが表示されます。ネット

ワーク ID タブ上のプロパティをクリックすると、識別の変更ダイアログボックスが表示されます。

図 1-12: 識別の変更ダイアログボックス

5. コンピュータ名に PC の名称を入力します。

6. ワークグループ名に Workgroup と入力します。

7. OK ボタンをクリックします。

WCA11G ユーザ・マニュアル 1-19

はじめに

IP アドレス自動取得 . PC が LAN に接続され、ネーム・サーバによって IP アドレスが割り振られる環境では、以下のように設定します。アナライザと PC のパラメータは同じ設定にします。

1. コントロールパネルのネットワークとダイヤルアップ接続アイコンをダブルクリックします。

2. ローカルエリア接続アイコンをダブルクリックすると、ローカルエリア接続ダイアログボックスが現れます。

3. インターネットプロトコル (TCP/IP) を選択して、プロパティボタンをクリックすると、インターネットプロトコル (TCP/IP) のプロパティダイアログボックスが現れます。図 1-13 参照。

図 1-13: インターネットプロトコル (TCP/IP) のプロパティ

4. このダイアログボックスで、IP アドレスを自動的に取得すると DNS サーバーのアドレスを自動的に取得するを選択します。

5. OK ボタンをクリックします。

1-20 WCA11G ユーザ・マニュアル

はじめに

IP アドレスを指定する場合 . ネットワークにネーム・サーバがない場合は、以下の手順でネットワーク・パラメータを設定します。

1. 1-20ページの手順に従ってインターネットプロトコル (TCP/IP) のプロ

パティダイアログボックスを表示します。

図 1-14: インターネットプロトコル (TCP/IP) プロパティ設定画面

2. PC が直接アナライザに接続されている場合：

a. インターネットプロトコル (TCP/IP) のプロパティで次の IP アドレ

スを使うと次の DNS サーバのアドレスを使うを選択します。

b. IP アドレスのパラメータをアドレスの最後の数字を除いてアナラ

イザと同じに設定します。

c. サブネットマスクのパラメータには、アナライザと同じ値を入力

します。

3. PC がネットワークに接続されている場合：

a. ダイアログボックスで次の IP アドレスを使うを選択します。

b. ネットワーク管理者に相談して、適切なアドレスを入力します。

WCA11G ユーザ・マニュアル 1-21

はじめに

Windows 2000/ Windows

XP ユーザ名の登録

Windows 2000 PCをご使用の場合は、WCA330型 /WCA380 型本体とPC に共通のユーザ名で登録を行います。セキュリティ上、コントロール PC にアクセスできなくなるので、PC とアナライザに共通のユーザ名を使用します。Windows XP の場合は、以下を参考に必要な手順を実行してください。Windows 98 の場合は、以下の手順は無視してください。

Windows 2000 PC でのユーザ名登録 . 以下の手順に従ってユーザ名を登録します。

注： Windows 2000 のユーザ登録時に使用したユーザ名と異なる名称でネットワークにログオンすると、アナライザと PC 間の通信が正常に行われなく恐れがあります。

1. PC がネットワークに接続されていることを確認します。

2. コントロールパネルで、ユーザとパスワードアイコンをダブルクリッ

クします。ユーザとパスワード・ダイアログボックスが現れます。

1-22 WCA11G ユーザ・マニュアル

はじめに

3. ユーザータブの追加ボタンをクリックします。新しいユーザーの追加

ダイアログボックスが現れます。

4. ユーザー名に test と入力します。

5. 次へボタンをクリックします。

6. 表示されるダイアログボックスで、パスワードを入力せずに次へをク

リックします。

7. アクセス権の選択で、その他の Power Users を選択します。

WCA11G ユーザ・マニュアル 1-23

はじめに

8. 完了ボタンを押します。ユーザとパスワードダイアログボックス上に

test が表示されていることを確認します。

9. 「このコンピュータを使うには、ユーザー名とパスワードを入力する必要があります」のチェックボックスのチェックをはずします。

10. OK ボタンをクリックします。

1-24 WCA11G ユーザ・マニュアル

はじめに

WCA330 型 /WCA380 型でのユーザ名登録 . 以下の手順に従ってユーザ名の登録を行います。

1. スタート・メニューから設定 > コントロールパネルを選択すると、コ

ントロールパネル・ウィンドウが現れます。

2. コントロールパネルでユーザーアイコンをクリックします。ユーザー

設定ダイアログボックスが現れます。

3. 新規ユーザーをクリックし、ユーザの追加ダイアログボックスを表示

させます。ユーザ名に test と入力し、次へをクリックします。新規パスワードの入力が現れます。

WCA11G ユーザ・マニュアル 1-25

はじめに

4. 新規パスワードの入力ではパスワード情報を入力せずに次へをクリックします。個人的な項目の選択画面が表示されます。

5. 「現在の項目とその内容のコピーを作成する」を選択して、次へをクリックします。完了目前画面が表示されます。

6. 表示されるメッセージを確認して、完了ボタンをクリックします。

7. コントロールパネル上のユーザーアイコンを再度クリックして、ユー

ザー一覧にユーザ名が登録されたことを確認します。

1-26 WCA11G ユーザ・マニュアル

基本操作

スクリーンの構成

このセクションでは、WCA11G IEEE802.11a/b/g 信号解析ソフトウェアの基本操作について説明します。

WCA11G 信号解析ソフトウェアのスクリーン表示例を図 2-1 に示します。表示スクリーンは、4 つの領域で構成されます。メニュー・バーについては 2-2 ページ、ANALYSIS TYPE ボタンについては 2-5 ページ、グラフ枠については 2-5 ページ、枠メニューについては 2-6 ページおよび 2-17 ページを参照してください。

メニューバー

Analysis Type ボタン

グラフ枠枠メニュー

図 2-1: スクリーンの構成

WCA11G ユーザ・マニュアル 2-1

基本操作

メニュー・バー

Windows 形式のメニュー・バーが表示されます。表 2-1 にメニュー・バーの内容がリストされています。

表 2-1: メニュー・バー

メインサブ機　能

File (F) Select

Source (S)

Result File (R)

Setting File (I)

Save Symbol Table (T)...

Exit (E)

Vie w (V)

PlotClear (P)

Main(M) Vie w1(1) Vie w2(2) Vie w3(3)

WCA(W)...

IQT(I)...

Save(S)...

Recall(R)...

Save(S)...

Recall(R)...

Pan(P)

Zoom(Z)

Vie wReset(V)

M_Marker1(1)

M_Marker2(2)

M_MarkerReset(M)

Despread or FFT

On(N)

Off(F)

Read from WCA ダイアログボッ

クスを開きます。WCA300 シリーズの各種パラメータを設定します。図 2-4 参照。

Read from WCA ダイアログボックスを開きます。IQT ファイルからの再解析表示。図 2-5 参照。

解析結果ファイルを保存します。解析結果ファイルを呼出します。環境ファイルを保存します。環境ファイルを呼び出します。 Symbol Table をテキスト形式で

保存します。 WCA11G ソフトウェアを終了し

ます。グラフ枠の表示をクリアします。

画面上のドラッグで表示領域を移動します。Pan と Zoom は排他

処理。画面上のドラッグで表示領域を

拡大します。Pan と Zoom は排他

処理。 Zoom と Pan をリセットし、自動

的に最適表示にします。 M_Marker1 の読値を各 Vie w 画

面に表示します。

2, 3

M_Marker2 の読値を各 Vie w 画

面に表示します。

2, 3

M_Marker1 と M_Marker2 をもと

の位置 ( スクリーン中央 ) に戻します。M_Marker1、M_Marker2 を選択しているときのみ使用できます。

表示全データは変調解析前の信号になります。

表示全データは変調解析後の信号になります。

2, 3

3, 4

2-2 WCA11G ユーザ・マニュアル

表 2-1: メニュー・バー ( 続き )

メインサブ機　能

Normalization(N)

On(N)

Off(F)

Normalization Factor (F)

AUTO (A)

BPSK (B)

QPSK (Q)

8PSK (8)

16QAM (1)

64QAM (6)

Vector(L)

On(N)

Off(F)

SymbolTable(T)

Hex(H)

Bin(B)

SelectView(S)

Main View(M)

View 1(1)

View 2(2)

View 3(3)

Tool (T) WCA300 Factory Reset(W)...

Ethernet Setup(E)...

Folder Setup(F)...

Set Default(D)

Help (H) Help (H)...

Version Information(V)...

1. Symbol Table 選択時は、Pan、Zoom、View Reset は使用できません。

Constellation 表示正規化あり。 Constellation 表示正規化なし。 Constellation 表示で、正規化の基

準変調方式を選択します。

Constellation 表示で、シンボル間のベクタを有効にします。

Constellation 表示で、シンボル間のベクタを無効にします。

Symbol Table 表示で、シンボルの 16 進数表示。

Symbol Table 表示で、シンボルの 2 進数表示。

Vie w を選択します。

WCA300 シリーズを工場出荷時

設定に戻します。 Ethernet Setup ダイアログボック

スを開きます。図 2-2 参照。 Folder Setup ダイアログボックス

を開きます。図 2-3 参照。環境ファイル (*.ini) をインス

トール初期状態に戻します。ヘルプ情報を表示します。 WCA11G ソフトウェアのバー

ジョン情報を表示します。

基本操作

WCA11G ユーザ・マニュアル 2-3

基本操作

2. M_Marker1 と M_Marker2 は排他処理。以下のビュー・フォーマット指定時は使用でき

ません。

Constellation Symbol Constellation Segment Constellation Constellation Analysis Display Symbol Table

3. Main View では使用できません。

4. Despread or FFT は、以下のビュー・フォーマット指定時は使用できません。

Constellation Symbol Constellation Segment Constellation Constellation Analysis Display Flatness Center Frequency Error OFDM Linearity Symbol Table Spectrum Mask Transmit Power On Transmit Power Off

Ethernet Setup ダイアログボックス . To ol (T) メニューから Ethernet Setup (E) を選択すると、Ethernet Setup ダイアログボックスが現れます。

図 2-2: Ethernet Setup ダイアログボックス

ここでは、以下の Ethernet 接続パラメータを設定します。

 Computer Name: 1-12 ページと同じコンピュータ名を入力します。

 Command Port: TCP/IP コマンド・ポートが表示されます。

 Event port: TCP/IP イベント・ポートが表示されます。

2-4 WCA11G ユーザ・マニュアル

基本操作

Folder Setup ダイアログボックス . Too l (T) メニューから Folder Setup (F) を選択すると Folder Setup ダイアログボックスが現れます。

図 2-3: Folder Setup ダイアログボックス

 Data Folder: DATA フォルダのパス設定が表示されます。

 CFG Folder: CFG フォルダのパス設定が表示されます。

Analysis Type ボタン

グラフ枠

Analysis Type ボタンには MODULATION と POWER があります。 MODULATION ボタンにより変調解析の設定機能となり、 POWER ボタン

により電力測定の設定機能になります。

MODULATION ボタン . このボタンをクリックすると変調解析用の枠メニューが有効となり、WCA300 シリーズ制御パラメータ、解析処理パラメータ、解析グラフ表示画面などの各種パラメータの設定が可能になります。

POWER ボタン . このボタンをクリックすると、パワー解析用の枠メニューが有効となり、WCA300 シリーズ制御パラメータ、解析グラフ表示画面などの各種パラメータの設定が可能になります。

解析結果が表示されます。変調解析についての詳細は 3-2 ページ以降を、またパワー解析についての詳細は 3-29 ページ以降を参照してください。

WCA11G ユーザ・マニュアル 2-5

基本操作

変調解析枠メニュー

変調解析用の枠メニューで、以下のパラメータの設定が可能になります。

 SETUP メニュー、2-6 ページ

 VIEW メニュー、2-13 ページ

表 2-2 に変調解析 SETUP メニューをリストします。SETUP パラメータは、START ボタンを押して解析を実行すると有効になります。

スクリーンに現在表示されているデータの SETUP パラメータは、 RESULT INFORMATION に表示されます。

表 2-2: 変調解析 SETUP パラメータ

メニュー項目オプション説　明

Standard

Modulation Type

Long Training Symbol Synchronization

Equalization

SELECT SOURCE

START

CANCEL

IEEE802.11a

IEEE802.11b

IEEE802.11g 表 2-3 参照プルダウン・メニューから変調方式を選択

WCA

IQT

SETUP...

ワイアレス LAN の規格を選択します。 IEEE802.11a 信号の変調解析。 IEEE802.11b 信号の変調解析。 IEEE802.11g 信号の変調解析。

します。変調解析における同期の有無を選択しま

す。

変調解析における補正の有無を選択します。

解析処理方法を選択します。 WCA300 シリーズのパラメータ設定を行

います。WCA を選択後 SETUP... ボタンをクリックすると Read From WCA ダイアログボックスが開きます。アナライザ・パラメータ、データ収集 (IQT ファイル ) およびグラフ表示を設定します。図 2-4 参照。

IQT ファイルを選択します。IQT 選択後 SETUP... ボタンをクリックすると Read

From WCA ダイアログボックスが開きます。図 2-5 参照。

このボタンをクリックすると Read From WCA ダイアログボックスが開きます。

解析を開始します。 SELECT SOURCE メニューで解析方法指定後、このボタンが使用できます。

解析を中止します。

2-6 WCA11G ユーザ・マニュアル

表 2-3: 変調方式一覧

基本操作

表 2-3 に IEEE802.11a/b/g 規格の変調方式一覧が記載されています。固定変調方式または AUTO のいずれかを選択します。

規　格

IEEE802.11a OFDM.BPSK (6 Mbps) 6 Mbps BPSK/OFDM 1/2

IEEE802.11b DSSS.DBPSK (1 Mbps) 1 Mbps DBPSK/DSSS LongPLCP

IEEE802.11g DSSS.DBPSK (1 Mbps) 1 Mbps DBPSK/ERP_DSSS LongPLCP

Modulation Type

OFDM.BPSK (9 Mbps) 9 Mbps BPSK/OFDM 3/4 OFDM.QPSK (12 Mbps) 12 Mbps QPSK/OFDM 1/2 OFDM.QPSK (18 Mbps) 18 Mbps QPSK/OFDM 3/4 OFDM.16QAM (24 Mbps) 24 Mbps 16QAM/OFDM 1/2 OFDM.16QAM (36 Mbps) 36 Mbps 16QAM/OFDM 3/4 OFDM.64QAM (48 Mbps) 48 Mbps 64QAM/OFDM 2/3 OFDM.64QAM (54 Mbps) 54 Mbps 64QAM/OFDM 3/4 AUTO Auto Auto

DSSS.DQPSK (2 Mbps) 2 Mbps DQPSK/DSSS CCK (5.5 Mbps) 5.5 Mbps CCK CCK (11 Mbps) 11 Mbps CCK PBCC.BPSK (5.5 Mbps) 5.5 Mbps BPSK/PBCC PBCC.QPSK (11 Mbps) 11 Mbps QPSK/PBCC AUTO

DSSS.DQPSK (2 Mbps) 2 Mbps DQPSK/ERP_DSSS CCK (5.5 Mbps) 5.5 Mbps CCK CCK (11 Mbps) 11 Mbps CCK PBCC.BPSK (5.5 Mbps) 5.5 Mbps BPSK/ERP_PBCC PBCC.QPSK (11 Mbps) 11 Mbps QPSK/ERP_PBCC PBCC.8PSK (22 Mbps) 22 Mbps 8PSK/ER_PBCC PBCC.8PSK (33 Mbps) 33 Mbps 8PSK/ER_PBCC OFDM.BPSK (6 Mbps) 6 Mbps BPSK/DSSS_OFDM 1/2 OFDM.BPSK (9 Mbps) 9 Mbps BPSK/DSSS_OFDM 3/4 OFDM.QPSK (12 Mbps) 12 Mbps BPSK/DSSS_OFDM 1/2 OFDM.QPSK (18 Mbps) 18 Mbps BPSK/DSSS_OFDM 3/4 OFDM.16QAM (24 Mbps) 24 Mbps 16QAM/DSSS_OFDM 1/2 OFDM.16QAM (36 Mbps) 36 Mbps 16QAM/DSSS_OFDM 3/4 OFDM.64QAM (48 Mbps) 48 Mbps 64QAM/DSSS_OFDM 2/3 OFDM.64QAM (54 Mbps) 54 Mbps 64QAM/DSSS_OFDM 3/4 AUTO

伝送速度変調方式 1 次 /2 次符号化率備　考

自動判定自動判定

LongPLCP

または

ShortPLCP

LongPLCP

または

ShortPLCP

WCA11G ユーザ・マニュアル 2-7

基本操作

表 2-3: 変調方式一覧 ( 続き )

規　格

IEEE802.11g OFDM.BPSK (6 Mbps) 6 Mbps BPSK/ERP_OFDM 1/2

Modulation Type

OFDM.BPSK (9 Mbps) 9 Mbps BPSK/ERP_OFDM 3/4 OFDM.QPSK (12 Mbps) 12 Mbps QPSK/ERP_OFDM 1/2 OFDM.QPSK (18 Mbps) 18 Mbps QPSK/ERP_OFDM 3/4 OFDM.16QAM (24 Mbps) 24 Mbps 16QAM/ERP_OFDM 1/2 OFDM.16QAM (36 Mbps) 36 Mbps 16QAM/ERP_OFDM 3/4 OFDM.64QAM (48 Mbps) 48 Mbps 64QAM/ERP_OFDM 2/3 OFDM.64QAM (54 Mbps) 54 Mbps 64QAM/ERP_OFDM 3/4 AUTO

伝送速度変調方式 1 次 /2 次符号化率備　考

自動判定自動判定

SELECT SOURCE. 変調解析枠メニューの SELECT SOURCE については、下記を参照してください。

SELECT SOURCE で WCA ラジオ・ボタンを選択後、SETUP... ボタンをクリックすると、図 2-4 に示す Read From WCA ダイアログボックスが開きます。このダイアログボックスではアナライザのパラメータを設定します。

UltraShortPLCP

図 2-4: Read From WCA ダイアログボックス

2-8 WCA11G ユーザ・マニュアル

基本操作

Read From WCA ダイアログボックスで設定できるパラメータを表 2-4 に記載してあります。

表 2-4: Read From WCA ダイアログボックス・パラメータ

項　目オプション説　明

No Remote Control

WCA300s

Input IQ

Channel Table

Center Frequency

Ref Level 30, 20, 10, 0, -10,

-20, -30, -40, -50

Block Size 2000, 1000, 400, 200,

100, 40, 20, 10, 1

Trigger Mode Manual

ExtTrigger LevelTrigger

Trigger Position 100, 50, 10, 0

Trigger Level 30, 20, 10, 0, -10,

-20, -30, -40, -50.

-60, -70, -80, -90,

-100, -110, -120,

-130, -140, -150

Trigger Slope Rise

Fall

REPETITIVE ACQUISITION

FILE

Path File Name field Text input

REFER button

ローカル設定を使用します。

WCA300 の制御無効となります。 SELECT SOURCE で WCA ラジ

オ・ボタン選択時のみ有効。

アナライザ入力指定 (IQ または RF)。

チャンネルの選択、表 2-5 参照。中心周波数設定。

Channel Table で VA L U E 選択時のみ有効。

アナライザのリファレンス・レベルを選択します。

アナライザのブロック・サイズを選択します。

アナライザのトリガ・モードを指定します。

アナライザのトリガ位置を選択します。トリガ・モードが ExtTrigger または LevelTrigger の設定時のみ有効。

アナライザのトリガ・レベルを選択します。トリガ・モードが LevelTrigger の時のみ有効。

アナライザのトリガ・スロープを選択します。トリガ・モードが LevelTrigger の時のみ有効。

連続解析の有無を選択します。

収集データ保存ファイル名を指定します。

ダイアログボックスを開き、ファイル名を指定します。

Read From WCA ダイアログボックスを閉じます。

WCA11G ユーザ・マニュアル 2-9

基本操作

Channel Table では、下記の表からチャンネルを選択できます。

表 2-5: チャンネル・リスト

規　格チャンネル番号搬送波周波数

[GHz]

IEEE802.11a 34 5.170

36 5.180

38 5.190

40 5.200

42 5.210

44 5.220

46 5.230

48 5.240

52 5.260

56 5.280

60 5.300

64 5.320

100 5.500

104 5.520

108 5.540

112 5.560

116 5.580

120 5.600

124 5.620

128 5.640

132 5.660

136 5.680

140 5.700

149 5.745

153 5.765

157 5.785

161 5.805

VALUE Center Frequency

備　考

数値入力

2-10 WCA11G ユーザ・マニュアル

表 2-5: チャンネル・リスト ( 続き )

基本操作

規　格チャンネル番号搬送波周波数

[GHz]

IEEE802.11b

または

IEEE802.11g

1 2.412

2 2.417

3 2.422

4 2.427

5 2.432

6 2.437

7 2.442

8 2.447

9 2.452

10 2.457

11 2.462

12 2.467

13 2.472

14 2.484

VALUE Center Frequency

備　考

数値入力

WCA11G ユーザ・マニュアル 2-11

基本操作

SELECT SOURCE で IQT ラジオ・ボタンを選択後、SETUP... ボタンをクリックすると、図 2-5 に示す Read From WCA ダイアログボックスが開きます。ここでは解析データ対象ファイル名 (IQT files) を指定します。

図 2-5: Read From WCA ダイアログボックス (IQT file)

表 2-6 に本ボックスで設定できるパラメータをリストしています。

表 2-6: Read From WCA ダイアログボックス (IQT) パラメータ

項　目オプション説　明

No Remote Control

WCA300s

Input

Channel Table

Center Frequency

Ref Level

Block Size

Trigger Mode

Trigger Position

Trigger Level

Trigger Slope

REPETITIVE ACQUISITION

FILE

Path File Name

REFER ボタンダイアログボックスを開き、ファ

テキスト入力解析データ対象ファイル名指定。

SELECT SOURCE で IQT ラジオ・ボタン選択時はこれらのパラメータは使用不可。

イルを指定します。 Read From WCA ダイアログボック

スを閉じます。

2-12 WCA11G ユーザ・マニュアル

表 2-7 に変調解析 VIEW メニューをリストします。

表 2-7: 変調解析 VIEW パラメータ

メニュー項目オプション説　明

View Style 1 *1

2 * 2

DISPLAY MOD. TYPE...

Select Subcarrier

表示方法の指定。1 画面表示。表示方法の指定。4 画面表示。 DISPLAY MODULATION TYPE ダイアロ

グボックスを開きます。図 2-6 参照。プルダウン・リストから表示対象とする副

搬送波を選択します。

基本操作

Subcarrier #

All Data All Pilot All Single Subcarrier

Data の部分のみ表示。 Pilot の部分のみ表示。 Data + Pilot の部分のみをグラフ表示。

Subcarrier # で指定された番号の副搬送波をグラフ表示。

このメニュー項目は、View N (N=1,2,3) に以下のいずれかの表示フォーマットを選択したときのみ使用できます。

Average Power vs. Time Average EVM vs. Time Average MagErr vs. Time Average PhaseErr vs. Time Constellation Center Frequency

副搬送波番号をリストから指定します。 [-26 ～ -1, +1 ～ 26]

Subcarrier # は、 Select Subcarrier で Single Subcarrier を選択したときのみ使用できま

す。

WCA11G ユーザ・マニュアル 2-13

基本操作

表 2-7: 変調解析 VIEW パラメータ ( 続き )

メニュー項目オプション説　明

Symbol or Segment #

RESULT INFORMATION

シンボル・フレーム番号またはセグメント番号を指定します。

このメニュー項目は、View N (N=1,2,3) に以下のいずれかの表示フォーマットを選択したときのみ使用できます。

Power vs. SC_No EVM vs. SC_No MagErr vs. SC_No PhaseErr vs. SC_No Symbol Constellation Power vs. Time EVM vs. Time MagErr vs. Time PhaseErr vs. Time Segment Constellation Power Analysis Display EVM Analysis Display MagErr Analysis Display PhaseErr Analysis Display Constellation Analysis Display

現在選択されている信号の解析時の設定パラメータを表示します。

以下のパラメータが表示されます。

IQT file name Standard Modulation Type Long Training Symbol Synchronization On/Off Equalization On/Off.

2-14 WCA11G ユーザ・マニュアル

基本操作

セグメントと変調解析 . 変調解析では、結果を得る際に必要となる信号の実効電圧や中心周波数は、ある程度長い時間の平均を求める必要があります。WCA11G 信号解析ソフトウェアでは、実効電圧および中心周波数を求めるための信号の長さをセグメントと呼びます。Center Frequency Error のビュー・フォーマットでは、セグメント単位で求められた周波数誤差が表示されます。

また、以下のビュー・フォーマットでは、それぞれ電力、EVM、振幅誤差、および位相誤差をセグメント単位で平均した値が表示されます。

 Average Power vs. Time

 Average EVM vs. Time

 Average MagErr vs. Time

 Average PhaseErr vs. Time

セグメントの長さは変調方式によって以下のようになります。

 データ部

 OFDM:80 サンプリング点 (1 シンボル )

 DSSS: 88 チップ (8 シンボル )

 CCK: 80 チップ (10 シンボル )

 PBCC: 80 シンボル

 プリアンブル部、ヘッダ部

 Short OFDM training symbol:16 サンプリング点

 Long OFDM training symbol:160 サンプリング点

 PLCP preamble:1584 チップ (144 シンボル )

 Short PLCP preamble:792 チップ (72 シンボル )

 PLCP Header:528 チップ (48 シンボル )

 Short PLCP Header:264 チップ (24 シンボル )

1 つのセグメントに含まれるシンボル、チップまたは副搬送波ごとの電力、EVM、振幅誤差、位相誤差の詳細表示は、それぞれ以下のビュー・フォーマットで行われます。

IEEE802.11a IEEE802.11b IEEE802.11g Power vs. SC_No Power vs. Time Power Analysis Display EVM vs. SC_No EVM vs. Time EVM Analysis Display MagErr vs. SC_No MagErr vs. Time MagErr Analysis Display PhaseErr vs. SC_No PhaseErr vs. Time PhaseErr Analysis Display

WCA11G ユーザ・マニュアル 2-15

基本操作

Display Modulation Type ダイアログボックス . 変調解析用の枠メニューで

DISPLAY MOD. TYPE ボタンをクリックすると、図 2-6 に示すダイアログボックスが表示されます。ここでは、各ボックスをチェックすることにより、変調方式を選択できます。

Main View を除いて、各 View における表示はチェックされた変調方式の信号についてのみ行われます。チェックされていない変調方式の信号は無視されます。

図 2-6: Display Modulation Type ダイアログボックス

本ダイアログボックスの操作は、以下の手順に従います。

1. 変調解析用枠メニューの SETUP メニューで、Standard プルダウン・リストから希望する規格を選択します。SETUP メニューについては 2-6 ページ参照。

2. VIEW メニューの DISPLAY MOD. TYPE ボタンをクリックします。

3. 希望する個別の変調方式または CHECK ALL を選択します。

 CHECK ALL: すべてのボックスにチェックが入ります。

 CHECK NONE: すべてのボックスのチェックがはずれます。

4. APPLY ボタンをクリックすると、選択した変調方式が測定データに適用され、グラフが表示されます。

5. CLOSE ボタンをクリックしてウィンドゥを閉じます。

2-16 WCA11G ユーザ・マニュアル

基本操作

パワー解析枠メニュー

パワー解析の枠メニューでは、SETUP メニューにアクセスできます。

表 2-8 に SETUP メニューをリストしています。

表 2-8: パワー解析 SETUP パラメータ

メニュー項目オプション説　明

Standard

Test MEASUREMENT

START

CANCEL

IEEE802.11a IEEE802.11b IEEE802.11g

表 2-9 参照テスト項目を選択します。

SETUP...

ワイアレス LAN の規格を選択します。 IEEE802.11a 信号のパワー解析。 IEEE802.11b 信号のパワー解析。 IEEE802.11g 信号のパワー解析。

解析パラメータを設定します。このボタンをクリックすると Read From

WCA ダイアログボックスが開きます。アナライザの各種パラメータを設定します。

解析を開始します。 MEASUREMENT メニューで解析方法指定後、このボタンが使用できます。

解析を中止します。

パワー解析テスト項目 . 表 2-9 にテスト項目をリストします。

表 2-9: パワー解析テスト項目

規　格テスト項目説　明

IEEE802.11a Spectrum Mask

IEEE802.11b

または

IEEE802.11g

Spectrum Mask

Transmit Power On

Transmit Power Off

PeakHold したスペクトラム波形とマスク

を折線グラフ表示。縦軸は電力 [dBm]、横軸は周波数 [Hz]。

PeakHold したスペクトラム波形とマスクを折線グラフ表示。縦軸は電力 [dBm]、横軸は周波数 [Hz]。

送信電力オン時の勾配折線グラフ表示。縦軸は電力 [W]、横軸は時間 [ms]。

送信電力オフ時の勾配折線グラフ表示。縦軸は電力 [W]、横軸は時間 [ms]。

WCA11G ユーザ・マニュアル 2-17

基本操作

画面表示の切替え

グラフ枠内に解析および測定結果が表示されます。変調解析では、枠メニューの View Style から 1 画面表示または 4 画面表示を選択できます。パワー解析では、1 画面表示固定です。

図 2-7: 1 画面表示

図 2-8: 4 画面表示

変調解析で 1 画面表示を選択すると、グラフ上でマウスをダブルクリックすることにより、スクリーンの表示を Main View > View 1 > View 2 > View 3 > Main View... の順で切り替えることができます。

2-18 WCA11G ユーザ・マニュアル

基本操作

D_Marker1 と D_Marker2. Main View 画面には、黄色の D_Marker1 と D_Marker2 が常に表示されます。このマーカで囲われた部分の解析結果が他の View に表示されます。マーカ・リードアウトとして次の 3 つの値が Main View に表示されます。

 Start: D_Marker1 の時間データ

 End: D_Marker2 の時間データ

 Length: D_Marker2 - D_Marker1

ビュー機能

各 View 画面のグラフ形式（ビュー・フォーマット）は、グラフ上部のプルダウン・リストから指定できます。図 2-9 参照。

図 2-9: プルダウン・リスト

グラフ形式 . 表 2-10 に IEEE802.11a 規格のグラフ形式をリストします。

表 2-10: ビュー・フォーマット - IEEE802.11a 信号

項　目説　明

Average Power vs. Time

Power vs. SC_No

Flatness

Constellation

Symbol Constellation

Average EVM vs. Time

EVM vs. SC_No

1 副搬送波または全副搬送波の電力を折線グラフで表示。縦軸は電力 [dBm]、横軸は時間 [ms]。

1 シンボル単位で各副搬送波電力を棒グラフで表示。縦軸は電力 [dBm]、横軸は副搬送波番号 [-26 ～ +26]。

各副搬送波電力の平坦度を表示。縦軸は平均エネルギーの偏差電力 [dB]、横軸は副搬送波番号 [-26 ～

+26]。 1 副搬送波または全副搬送波のコンスタレーション

を直交座標で表示。縦軸は Q、横軸は I。 1 シンボル単位でコンスタレーションを直交座標で

表示。縦軸は Q、横軸は I。 1 副搬送波または全副搬送波の EVM を折線グラフ

で表示。縦軸は EVM[％]、横軸は時間 [ms]。 1 シンボル単位で EVM を棒グラフ表示。縦軸は

EVM[％]、横軸は副搬送波番号 [-26 ～ +26]。

WCA11G ユーザ・マニュアル 2-19

基本操作

表 2-10: ビュー・フォーマット - IEEE802.11a 信号 ( 続き )

項　目説　明

Average MagErr vs. Time

MagErr vs. SC_No

Average PhaseErr vs. Time

PhaseErr vs. SC_No

Center Frequency Error

OFDM Linearity

Symbol Table

Spectrum Mask

1 副搬送波または全副搬送波の振幅誤差を折線グラフで表示。縦軸は振幅誤差 [%]、横軸は時間 [ms]。

1 シンボル単位で振幅誤差を棒グラフ表示。縦軸は振幅誤差 [%]、横軸は副搬送波番号 [-26 ～ +26]。

1 副搬送波または全副搬送波の位相誤差を折線グラフ表示。縦軸は位相誤差 [Degree]、横軸は時間 [ms]

1 シンボル単位で位相誤差を棒グラフ表示。縦軸は位相誤差 [Degree]、横軸は副搬送波番号 [-26 ～ +26]

1 シンボル単位で搬送波周波数偏差を折線グラフ表

示。縦軸は周波数偏差 [kHz]、横軸は時間 [ms]。縦軸は実測値 [W]、横軸は理想値 [W] で、直線性を

折線グラフ表示。

16 進数、2 進数のシンボル値をテーブル表示。 PeakHold したスペクトラム波形とマスクを折線グラ

フ表示。縦軸は電力 [dBm]、横軸は周波数 [MHz]。

表 2-11 に IEEE802.11b 規格のグラフ形式をリストします。

表 2-11: ビュー・フォーマット - IEEE802.11b 信号

項　目説　明

Average Power vs. Time

Power vs. Time

Constellation

Segment Constellation

Average EVM vs. Time

EVM vs. Time

Average MagErr vs. Time

MagErr vs. Time

Average PhaseErr vs. Time

PhaseErr vs. Time

搬送波の電力を折線グラフで表示。縦軸は電力 [dBm]、横軸は時間 [ms]。

セグメント毎に搬送波の電力を棒グラフで表示。縦軸は電力 [dBm]、横軸は時間 [ms]。

搬送波のコンスタレーションを直交座標で表示。縦軸は Q、横軸は I。

セグメント毎に搬送波のコンスタレーションを直交座標で表示。縦軸は Q、横軸は I。

搬送波の EVM を折線グラフで表示。縦軸は EVM[ ％]、横軸は時間 [ms]。

セグメント毎に搬送波の EVM を棒グラフで表示。縦軸は EVM[％]、横軸は時間 [ms]。

搬送波の振幅誤差を折線グラフで表示。縦軸は振幅誤差 [％]、横軸は時間 [ms]。

セグメント毎に搬送波の振幅誤差を棒グラフで表示。縦軸は振幅誤差 [％]、横軸は時間 [ms]。

搬送波の位相誤差を折線グラフで表示。縦軸は位相誤差 [Degree]、横軸は時間 [ms]。

セグメント毎に搬送波の位相誤差を棒グラフで表示。縦軸は位相誤差 [Degree]、横軸は時間 [ms]。

2-20 WCA11G ユーザ・マニュアル

表 2-11: ビュー・フォーマット - IEEE802.11b 信号 ( 続き )

項　目説　明

Center Frequency Error

Symbol Table

Spectrum Mask

Transmit Power On

Transmit Power Off

搬送波周波数偏差を折線グラフ表示。縦軸は周波数偏差 [kHz]、横軸は時間 [ms]。

16 進数、 2 進数のシンボル値をテーブル表示。 PeakHold したスペクトラム波形とマスクを折線グ

ラフ表示。縦軸は電力 [dBm]、横軸は周波数 [MHz]。

送信電力オン時の勾配折線グラフ表示。縦軸は電力 [W]、横軸は時間 [ms]。

送信電力オフ時の勾配折線グラフ表示。縦軸は電力 [W]、横軸は時間 [ms]。

表 2-12 は、IEEE802.11g 規格のグラフ形式をリストします。

表 2-12: ビュー・フォーマット - IEEE802.11g 信号

基本操作

項　目説　明

Average Power vs. Time

Power Analysis Display

Flatness

Constellation

Constellation Analysis Display

Average EVM vs. Time

EVM Analysis Display

Average MagErr vs. Time

搬送波の電力、1 副搬送波または全副搬送波の電力を折線グラフで表示。縦軸は電力 [dBm]、横軸は時間 [ms]。

1 シンボル単位で各副搬送波電力、またはセグメント毎の搬送波電力を棒グラフで表示。縦軸は電力 [dBm]、横軸は副搬送波番号 [-26 ～ +26] または時間 [ms]。

各副搬送波電力の平坦度を表示。縦軸は平均エネルギーの偏差電力 [dB]、横軸は副搬送波番号 [-26 ～ +26]。

搬送波 ,OFDM1 副搬送波 , または OFDM 全副搬送波のコンスタレーションを直交座標で表示。縦軸は Q、横軸は I。

OFDM1 シンボルでの各副搬送波、又は、セグメント毎のコンスタレーションを直交座標で表示。縦軸は Q、横軸は I。.

搬送波 ,OFDM1 副搬送波 , または OFDM 全副搬送波の EVM を折線グラフで表示。縦軸は EVM[％]、横軸は時間 [ms]。

OFDM1 シンボル又は、セグメント毎の EVM を棒グラフ表示。縦軸は EVM[％]、横軸は副搬送波番号 [-26 ～ +26] または時間 [ms]。

搬送波 ,OFDM1 副搬送波 , または OFDM 全副搬送波の振幅誤差を折線グラフで表示。縦軸は振幅誤差 [

％]、横軸は時間 [ms]。

WCA11G ユーザ・マニュアル 2-21

基本操作

表 2-12: ビュー・フォーマット - IEEE802.11g 信号 ( 続き )

項　目説　明

MagErr Analysis Display

Average PhaseErr vs. Time

PhaseErr Analysis Display

Center Frequency Error

Symbol Table

OFDM Linearity

Spectrum Mask

Transmit Power On

Transmit Power Off

OFDM1 シンボル又は、セグメント毎の振幅誤差

を棒グラフ表示。縦軸は振幅誤差 [％]、横軸は副搬送波番号 [-26 ～ +26] または時間 [ms]。

搬送波 ,OFDM1 副搬送波 , または OFDM 全副搬送波の位相誤差を折線グラフで表示。縦軸は位相誤差 [Degree]、横軸は時間 [ms]。

OFDM1 シンボル又は、セグメント毎の位相誤差を棒グラフ表示。縦軸は位相誤差 [Degree]、横軸は副搬送波番号 [-26 ～ +26] または時間 [ms]。

OFDM1 シンボルでの搬送波周波数偏差を折線グラフ表示。縦軸は周波数偏差 [kHz]、横軸は時間

[ms]。 16 進数、2 進数のシンボル値をテーブル表示。

縦軸は実測値 [W]、横軸は理想値 [W] で、直線性を折線グラフ表示。

PeakHold したスペクトラム波形とマスクを折線グラフ表示。縦軸は電力 [dBm]、横軸は周波数 [MHz]。

送信電力オン時の勾配折線グラフ表示。縦軸は電力 [W]、横軸は時間 [ms]。

送信電力オフ時の勾配折線グラフ表示。縦軸は電力 [W]、横軸は時間 [ms]。

2-22 WCA11G ユーザ・マニュアル

基本操作

スケール調整

View 画面のスケールを変更するには、以下の手順に従います。

1. スケールを変更したい Vi e w 画面上で、水平軸（または垂直軸）の始

点または終点のいずれかをダブルクリックします。

図 2-10 に示すようなスケール入力ボックスが表れます。

スケール入力ボックス

図 2-10: スケール入力ボックス

2. 新しい値をボックスに入力し、Enter キーを押すとスケールが変更さ

れます。

垂直軸のスケールを変更したい場合は、垂直軸の始点または終点のいずれかでダブルクリックし、上記の手順を実行します。

WCA11G ユーザ・マニュアル 2-23

基本操作

2-24 WCA11G ユーザ・マニュアル

変調解析

このセクションでは、WCA11G IEEE802.11a/b/g 信号解析ソフトウェアのビュー・フォーマットについて説明します。ビュー・フォーマットの説明は、変調解析とパワー解析の 2 つのサブセクションに分かれます。.

変調解析の手順

変調解析を実行するには以下の手順に従います。

1. ANALYSIS TYPE で MODULATION が選択されていることを確認しま

す。

MODULATION ANALYSIS 枠メニューがアクティブになります。

2. SETUP メニューを使用して解析パラメータを設定します。

a. Standard プルダウン・リストから、解析する信号の規格を選択し

ます。

b. Modulation Type プルダウン・リストから変調方式（データ伝送速

度）を選択します。固定変調方式、または自動判定の AUTO のいずれかを選択します。

c. 必要に応じて Long Training Symbol Synchronizationと Equalization

のオン / オフを選択します。

3. SELECT SOURCE メニューで WCA または IQT ラジオ・ボタンを選択

し、Read From WCA ダイアログ・ボックスを開きます。SELECT SOURCE メニューと Read From WCA ダイアログ・ボックスについては、2-8 ページを参照してください。

Read From WCA ダイアログ・ボックスでパラメータ設定後、ダイアログ・ボックスを閉じます。

4. START ボタンをクリックすると解析を開始します。

解析を中止するときは CANCEL ボタンをクリックします。

5. View メニューを使用して表示されるグラフのパラメータを変更しま

す。

6. ビュー・フォーマットを変更するときは、2-19 ページの図 2-9 で説明

されているプルダウン・リストを使用します。

WCA11G ユーザ・マニュアル 3-1

変調解析

変調解析ビュー・フォーマット

ここでは、変調解析のビュー・フォーマットについて説明します。

Power vs. All Time

縦軸を電力 [dBm]、横軸を時間 [ms] として、電力を折線グラフで表します。図 3-1 参照。

このグラフは Main View のみの表示で、D_Marker1 と D_Marke2 で囲われた部分の解析を他の Vi e w に反映します。Main View の表示は Power vs. All Time に固定されます。

図 3-1: Power vs. All Time

設定パラメータ . Power vs. All Time 表示では、表 3-1 に示すパラメータを設定できます。

表 3-1: Power vs. All Time パラメータ

規　格項　目説　明

IEEE802.11a/b/g D_Marker1

D_Marker2

Start D_Marker1 時間データ End D_Marker2 時間データ Length D_Marker2 - D_Marker1

Main View に 2 つのマーカ (D_Marker1 と D_Marker2) が表示されます。これらの

マーカを使用して他の View の表示領域を指定します。

3-2 WCA11G ユーザ・マニュアル

変調解析

Average Power vs. Time

縦軸を電力 [dBm]、横軸を時間 [ms] として、搬送波または、1 副搬送波または全副搬送波の電力を折線グラフで表します。図 3-2 参照。

図 3-2: Average Power vs. Time

このビュー・フォーマットでは、表 3-2 に示すパラメータを設定できます。

表 3-2: Average Power vs. Time 設定パラメータ

規　格パラメータ説　明

IEEE802.11a Select Subcarrier 表示されるデータ・フォーマットを指

定します。使用可能な選択肢は、All

Data, All Pilot, All, および Single Subcarrier。

Subcarrier # Select SubcarrierでSingle Subcarrier を選択

した場合に、副搬送波の番号を指定します (-26 ～ 26)。

IEEE802.11b Select Subcarrier 使用不可。

Subcarrier #

IEEE802.11g (OFDM) Select Subcarrier 表示されるデータ・フォーマットを指

定します。使用可能な選択肢は、All Data, All Pilot, All, および Single Subcarrier。

Subcarrier # Select SubcarrierでSingle Subcarrier を選択

した場合に、副搬送波の番号を指定します (-26 ～ 26)。

IEEE802.11g (DSSS) Select Subcarrier 使用不可。

Subcarrier #

WCA11G ユーザ・マニュアル 3-3

変調解析

表 3-3 に初期測定結果のリードアウト項目を示します。このリードアウトは、各シンボルまたはセグメントごとに再計算されます。

表 3-3: Average Power vs. Time 測定

規　格リードアウト説　明

IEEE802.11a Max 1 副搬送波または全副搬送波の最大電

力 [W] および [dBm] を表示します。

Min 1 副搬送波または全副搬送波の最小電

力 [W] および [dBm] を表示します。

Ave 1 副搬送波または全副搬送波の平均電

力 [W] および [dBm] を表示します。

IEEE802.11b Max 搬送波の最大電力 [W] および [dBm] を

表示します。

Min 搬送波の最小電力 [W] および [dBm] を

表示します。

Ave 搬送波の平均電力 [W] および [dBm] を

表示します。

IEEE802.11g Max 搬送波または、1 副搬送波または全副

搬送波の最大電力 [W] および [dBm] を表示します。

Min 搬送波または、1 副搬送波または全副

搬送波の最小電力 [W] および [dBm] を表示します。

Ave 搬送波または、1 副搬送波または全副

搬送波の平均電力 [W] および [dBm] を表示します。

Power Analysis Display

この View 画面は、表示データの変調方式によって表示されるグラフが切り替わります。表示データが OFDM の場合と DSSS の場合について、それぞれ以下のページを参照してください。

 表示データが OFDM の場合、3-5 ページの Power vs. SC_No 参照。

 表示データが DSSS の場合、3-6 ページの Power vs. Time 参照。

3-4 WCA11G ユーザ・マニュアル

変調解析

Power vs. SC_No

縦軸を電力 [dBm]、横軸を副搬送波番号 [-26 ～ +26] として、Modulation Analysis 枠メニューの Symbol or Segment # で指定された OFDM シンボルにおける各副搬送波の電力を棒グラフで表示します。図 3-3 参照。

図 3-3: Power vs. SC_No

このビュー・フォーマットでは、表 3-4 に示すパラメータを設定できます。

表 3-4: Power vs. SC_No パラメータ

規　格パラメータ説　明

IEEE802.11a Symbol or Segment # 現在棒グラフ表示しているシンボル番

号の指定および変更を行います。

下記の表に、初期測定結果のリードアウト項目を示します。

リードアウト説　明

Max 最大値を検索し、レベル [W および dBm] と副搬送波番

号を表示します。

Min 最小値を検索し、レベル [W および dBm] と副搬送波番

号を表示します。

Ave 全副搬送波の平均電力 [W および dBm] を表示します。

WCA11G ユーザ・マニュアル 3-5

変調解析

Power vs. Time

縦軸を電力 [dBm]、横軸を時間 [ms] として、搬送波の電力をセグメントごとに棒グラフで表します。図 3-4 参照。

図 3-4: Power vs. Time

このビュー・フォーマットでは、下表に示すパラメータを設定できます。

規　格パラメータ説　明

IEEE802.11b Symbol or Segment # 現在表示している棒グラフのセグメン

ト番号の指定および変更を行います。

下記の表に、初期測定結果のリードアウト項目を示します。

リードアウト説　明

Max 最大値を検索し、レベル [W および dBm] と時間を表示

します。

Min 最小値を検索し、レベル [W および dBm] と時間を表示

します。

Ave 全副搬送波の平均電力 [W および dBm] を表示します。

3-6 WCA11G ユーザ・マニュアル

変調解析

Flatness

各副搬送波電力の平坦度を棒グラフ表示します。縦軸は平均エネルギーの偏差電力 [dB]、横軸は副搬送波番号 [-26 ～ +26]。図 3-5 参照。

図 3-5: Flatness 表示

Constellation Analysis

Display

測定結果がしきい値（スレッショルド・レベル）を示す赤い線の範囲内にあることを確認します。

以下の測定結果がリードアウト表示されます。

リードアウト説　明

Center Frequency Leakage 搬送波漏洩電力 [dB] を表示します。 (IEEE802.11a 規格で

は <2 dB)

 表示データが OFDM の場合、3-8 ページの Constellation/Symbol

Constellation を参照。

 表示データが DSSS の場合、3-11 ページの Constellation/Segment

Constellation を参照。

WCA11G ユーザ・マニュアル 3-7

変調解析

Constellation/Symbol

Constellation

Constellation 表示では、縦軸を I、横軸を Q として、1 副搬送波または全副搬送波のコンスタレーションを直交座標で表示します。図 3-6 参照。

図 3-6: Constellation 表示

表 3-5 は、Constellation および Symbol Constellation 表示で設定できるパラメータを示します。

表 3-5: Constellation/Symol Constellation 設定パラメータ

規　格ビュー・

フォーマット

IEEE802.11a Constellation Select Subcarrier 表示されるデータ・フォー

Symbol Constellation

項　目説　明

マットを指定します。使用可能な選択肢は、All Data, All Pilot,

All, および Single Subcarrier。

Subcarrier # Select Subcarrier で Single

Subcarrier を選択した場合に、副搬送波の番号を指定します

(-26 ～ 26)。

Symbol or Segment #

現在グラフ表示しているデータについて、シンボル番号の指定および変更を行います。

3-8 WCA11G ユーザ・マニュアル

変調解析

Symbol Constellation 表示では、縦軸を I、横軸を Q として、1 シンボルでのコンスタレーションを直交座標で表示します。図 3-7 参照。

図 3-7: Symbol Constellation 表示

WCA11G ユーザ・マニュアル 3-9

変調解析

ポップアップ View メニュー . 表 3-6 は、メニュー・バーからアクセスできる View メニュー項目をリストしています。これらのメニュー項目は、各 View スクリーン上のポップアップ・メニューからもアクセスできます。スクリーン上でマウスをダブルクリックすると図 3-8 のようなポップアップ・メニューが現れます。

表 3-6: View メニュー設定パラメータ

メイン / サブメニュー

View/Main Normalization On コンスタレーション表示で正

オプション説　明

規化を適用します。

Off コンスタレーション表示で正

規化なしを適用します。

Normalization Factor AUTO コンスタレーション表示で正

BPSK QPSK 8PSK 16QAM 64QAM

Vector On シンボル間のベクタあり。

Off シンボル間のベクタなし。

規化の基準変調方式を選択します。

図 3-8: ポップアップ View メニュー

3-10 WCA11G ユーザ・マニュアル

変調解析

Constellation/Segment

Constellation

Constellation 表示では、縦軸を I、横軸を Q として、搬送波のコンスタレーションを直交座標で表示します。Segment Constellation 表示では、セグメントごとに搬送波のコンスタレーションを直交座標で表示します。

図 3-9: Segment Constellation 表示

表 3-7 は、Constellation および Segment Constellation 表示で設定できるパラメータを示します。

表 3-7: Constellation/Segment Constellation 設定パラメータ

規　格ビュー・

フォーマット

IEEE802.11b Constellation ユーザ設定のパラメータなし。

Segment Constellation

項　目説　明

Symbol or Segment #

現在グラフ表示しているデータについて、セグメント番号の指定および変更を行います。

表 3-6 はメニュー・バーからアクセスできる View メニュー項目をリストしています。ポップアップ Vie w メニューについては、図 3-8 を参照してください。

WCA11G ユーザ・マニュアル 3-11

変調解析

Average EVM vs. Time

縦軸を EVM[%]、横軸を時間 [ms] として、搬送波または、1 副搬送波または全副搬送波の EVM を折線グラフで表示します。図 3-10 参照。

図 3-10: Average EVM vs. Time

表 3-8 は、このビュー・フォーマットで設定できるパラメータです。

表 3-8: Average EVM vs. Time 設定パラメータ

規　格パラメータ説　明

IEEE802.11a/g Select Subcarrier 表示されるデータ・フォーマットを指

定します。使用可能な選択肢は、All

Data, All Pilot, All, および Single Subcarrier。

Subcarrier # Select SubcarrierでSingle Subcarrier を選択

した場合に、副搬送波の番号を指定します (-26 ～ 26)。

IEEE802.11b Select Subcarrier 使用不可。

Subcarrier #

表 3-9 は、測定結果のリードアウト項目を示します。

表 3-9: Average EVM vs. Time 測定リードアウト

リードアウト説　明

Max EVM の最大値と時間を表示します。 Min EVM の最小値と時間を表示します。 Ave EVM の平均値を表示します。

3-12 WCA11G ユーザ・マニュアル

変調解析

EVM Analysis Display

EVM vs. SC_No

 表示データが OFDM の場合、3-13 ページの EVM vs. SC_No 参照。

 表示データが DSSS の場合、3-15 ページの EVM vs. Time 参照。

縦軸を EVM [%]、横軸を副搬送波番号 [-26 ～ +26] として、Modulation Anlaysis メニュー枠の Symbol or Segment # で指定された各副搬送波の EVM を棒グラフ表示します。図 3-11 参照。

図 3-11: EVM vs. SC_No

このビュー・フォーマットでは、下表に示すパラメータを設定できます。

規　格パラメータ説　明

IEEE802.11a Symbol or Segment # 現在表示している棒グラフのシンボル

番号の指定および変更を行います。

WCA11G ユーザ・マニュアル 3-13

変調解析

表 3-10 は、測定結果のリードアウト項目を示します。この測定結果は、各シンボルごとに再計算されます。

表 3-10: EVM vs. SC_No 測定リードアウト

リードアウト説　明

Max EVM の最大値と副搬送波番号を表示します。 Min EVM の最小値と副搬送波番号を表示します。 Ave EVM の平均値を表示します。

IEEE802.11a 規格の EVM 許容値を表 3-11 に示します。

表 3-11: IEEE802.11a 規格 EVM 許容値

データ・レート [Mb/s] 許容 EVM [dB]

6-5

9-8 12 -10 18 -13 24 -16 36 -19 48 -22 54 -25

3-14 WCA11G ユーザ・マニュアル

変調解析

EVM vs. Time

縦軸を EVM[%]、横軸を時間 [ms] として、搬送波の EVM をセグメント単位で棒グラフ表示します。図 3-12 参照。

図 3-12: EVM vs. Time

このビュー・フォーマットでは、下表に示すパラメータを設定できます。

規　格パラメータ説　明

IEEE802.11b Symbol or Segment # 現在表示している棒グラフのセグメン

ト番号の指定および変更を行います。

下記の表に、初期測定結果のリードアウト項目を示します。

リードアウト説　明

Max EVM 最大値 [％および dB] と時間を表示します。 Min EVM 最小値 [％および dB] と時間を表示します。 Ave 全副搬送波の平均 EVM [% および dB] を表示します。

WCA11G ユーザ・マニュアル 3-15

変調解析

Average MagErr vs Time

縦軸を振幅誤差 [%]、横軸を時間 [ms] として、搬送波または、1 副搬送波または全副搬送波の振幅誤差を折線グラフで表示します。図 3-13 参照。

図 3-13: Average MagErr vs. Time

表 3-12 は、このビュー・フォーマットで設定できるパラメータです。

表 3-12: Average MagErr vs. Time 設定パラメータ

規　格パラメータ説　明

IEEE802.11a/g Select Subcarrier 表示されるデータ・フォーマットを指

定します。使用可能な選択肢は、All

Data, All Pilot, All, および Single Subcarrier。

Subcarrier # Select SubcarrierでSingle Subcarrier を選択

した場合に、副搬送波の番号を指定します (-26 ～ 26)。

IEEE802.11b Select Subcarrier 使用不可。

Subcarrier #

3-16 WCA11G ユーザ・マニュアル

変調解析

表 3-13 は、初期測定結果を示します。このリードアウトは各副搬送波ごとに再計算されます。

表 3-13: Average MagErr vs. Time 測定結果

リードアウト説　明

Max 振幅誤差の最大値と時間を表示します。 Min 振幅誤差の最小値と時間を表示します。 Ave 振幅誤差の平均値を表示します。

MagErr Analysis Display

 表示データが OFDM の場合、3-18 ページの MagErr vs. SC_No 参照。

 表示データが DSSS の場合、3-19 ページの MagErr vs. Time 参照。

WCA11G ユーザ・マニュアル 3-17

変調解析

MagErr vs. SC_No

縦軸を振幅誤差 [%]、横軸を副搬送波番号 [-26 ～ +26] として、各 OFDM シンボルの振幅誤差を棒グラフ表示します。図 3-14 参照。

図 3-14: MagErr vs. SC_No

このビュー・フォーマットでは、下表に示すパラメータを設定できます。

規　格パラメータ説　明

IEEE802.11a Symbol or Segment # 現在表示している棒グラフのシンボル

番号の指定および変更を行います。

下記の表に、初期測定結果のリードアウト項目を示します。これらの表示は各シンボルごとに再計算されます。

リードアウト説　明

Max 振幅誤差最大値 [% および dB] と副搬送波番号を表示し

ます。

Min 振幅誤差最小値 [% および dB] と副搬送波番号を表示し

ます。

Ave 全副搬送波の振幅誤差平均値 [% および dB] を表示しま

す。

3-18 WCA11G ユーザ・マニュアル

変調解析

MagErr vs. Time

縦軸を振幅誤差 [%]、横軸を時間 [ms] として、搬送波の振幅誤差をセグメント単位で棒グラフ表示します。図 3-15 参照。

図 3-15: MagErr vs. Time

このビュー・フォーマットでは、下表に示すパラメータを設定できます。

規　格パラメータ説　明

IEEE802.11b Symbol or Segment # 現在表示している棒グラフのセグメン

ト番号の指定および変更を行います。

下記の表に、初期測定結果のリードアウト項目を示します。

リードアウト説　明

Max 振幅誤差最大値 [％および dB] と時間を表示します。 Min 振幅誤差最小値 [％および dB] と時間を表示します。 Ave 全副搬送波の平均振幅誤差 [% および dB] を表示しま

す。

WCA11G ユーザ・マニュアル 3-19

変調解析

Average PhaseErr vs Time

縦軸を位相誤差 [Degree]、横軸を時間 [ms] として、搬送波または、1 副搬送波または全副搬送波の位相誤差を折線グラフで表示します。図 3-16 参照。

図 3-16: Average PhaseErr vs. Time

表 3-14 は、このビュー・フォーマットで設定できるパラメータを示します。

表 3-14: Average PhaseErr vs. Time 設定パラメータ

規　格パラメータ説　明

IEEE802.11a/g Select Subcarrier 表示されるデータ・フォーマットを指

定します。使用可能な選択肢は、All

Data, All Pilot, All, および Single Subcarrier。

Subcarrier # Select SubcarrierでSingle Subcarrier を選択

した場合に、副搬送波の番号を指定します (-26 ～ 26)。

IEEE802.11b Select Subcarrier 使用不可。

Subcarrier #

3-20 WCA11G ユーザ・マニュアル

変調解析

表 3-15 は、初期測定結果を示します。このリードアウトは各副搬送波ごとに再計算されます。

表 3-15: Average PhaseErr vs. Time 測定結果

リードアウト説　明

Max 位相誤差の最大値と時間を表示します。 Min 位相誤差の最小値と時間を表示します。 Ave 位相誤差の平均値を表示します。

PhaseErr Analysis Display

 表示データが OFDM の場合、3-22 ページの PhaseErr vs. SC_No 参照。

 表示データが DSSS の場合、3-23 ページの PhaseErr vs. Time 参照。

WCA11G ユーザ・マニュアル 3-21

変調解析

PhaseErr vs SC_No

縦軸を位相誤差 [Degree]、横軸を副搬送波番号 [-26 ～ +26] として、各 OFDM シンボルの位相誤差を棒グラフ表示します。図 3-17 参照。

図 3-17: PhaseErr vs. SC_No

このビュー・フォーマットでは、下表に示すパラメータを設定できます。

規　格パラメータ説　明

IEEE802.11a Symbol or Segment # 現在表示している棒グラフのシンボル

番号の指定および変更を行います。

下記の表に、初期測定結果のリードアウト項目を示します。これらの表示は各シンボルごとに再計算されます。

リードアウト説　明

Max 位相誤差最大値 [Degree] と副搬送波番号を表示します。 Min 位相誤差最小値 [Degree] と副搬送波番号を表示します。 Ave 全副搬送波の位相誤差平均値 [Degree] を表示します。

3-22 WCA11G ユーザ・マニュアル

変調解析

PhaseErr vs Time

縦軸を位相誤差 [Degree]、横軸を時間 [ms] として、搬送波の振幅誤差をセグメント単位で棒グラフ表示します。図 3-18 参照。

図 3-18: PhaseErr vs. Time display

このビュー・フォーマットでは、下表に示すパラメータを設定できます。

規　格パラメータ説　明

IEEE802.11b Symbol or Segment # 現在表示している棒グラフのセグメン

ト番号の指定および変更を行います。

下記の表に、初期測定結果のリードアウト項目を示します。

リードアウト説　明

Max 位相誤差最大値 [Degree] と時間を表示します。 Min 位相誤差最小値 [Degree] と時間を表示します。 Ave 全副搬送波の平均位相誤差 [Degree] を表示します。

WCA11G ユーザ・マニュアル 3-23

変調解析

Center Frequency Error

縦軸を周波数偏差 [kHz]、横軸を時間 [ms] として、時間における中心周波数偏差を折線グラフで表示します。図 3-19 参照。

図 3-19: Center frequency error

表 3-16 は、初期測定結果を示します。

表 3-16: Center frequency error 測定リードアウト

リードアウト説　明

Max 最大周波数偏差とその時間を表します。 Min 最小周波数偏差とその時間を表します。 Ave 平均周波数偏差を表します。

3-24 WCA11G ユーザ・マニュアル

変調解析

OFDM Linearity

OFDM 変調時において、縦軸を実測値 [W]、横軸を理想値 [W] として、直線性を折線グラフで表示します。図 3-20 参照。

図 3-20: OFDM Linearity

このグラフでは、測定リードアウトは表示されません。

WCA11G ユーザ・マニュアル 3-25

変調解析

Symbol Table

シンボル・テーブルを 16 進数 (Hex) または 2 進数 (Bin) で表示します。図 3-21 および図 3-22 参照。

図 3-21: Symbol table (Hex)

図 3-22: Symbol table (Bin)

3-26 WCA11G ユーザ・マニュアル

変調解析

File (F) メニュー . シンボル・テーブルをテキスト形式で保存するときは、メニュー・バーの File メニューから Save Symbol Table を選択します。表示されるダイアログ・ボックスで Hex または Bin のフォーマットを指定します。

表 3-17 は、このビュー・フォーマットで使用できる設定パラメータを示します。

表 3-17: Symbol Table パラメータ

規　格パラメータ説　明

IEEE802.11a/b/g Symbol or Segment # 現在表示しているテーブルのシンボル

番号の指定および変更を行います。

表 3-18 は、メニュー・バーからの設定パラメータを示します。ポップアップ・メニューからもパラメータの設定ができます。

表 3-18: メニュー・バー設定パラメータ (Symbol Table)

メイン / サブメニュー

View/Main Symbol Table Hex シンボル・テーブルを 16 進数

File SaveSymbolTable シンボル・テーブルをテキス

オプション説　明

表示します。

Bin シンボル・テーブルを 2 進数

表示します。

ト形式で保存します。

WCA11G ユーザ・マニュアル 3-27

パワー解析

パワー解析を実行するには以下の手順に従います。

パワー解析の手順

1. ANALYSIS TYPE で POWER が選択されていることを確認します。

POWER ANALYSIS 枠メニューがアクティブになります。

2. SETUP メニューを使用して解析パラメータを設定します。

a. Standard プルダウン・リストから、解析する信号の規格を選択し

ます。

b. Test プルダウン・リストからテスト項目を選択します。

3. MEASUREMENT フィールドの SETUP... ボタンをクリックして Read

From WCA ダイアログ・ボックスを開きます。

4. 必要に応じて Read From WCA ダイアログ・ボックスでパラメータを設定します。

5. START ボタンをクリックすると解析を開始します。

解析を中止するときは CANCEL ボタンをクリックします。

3-28 WCA11G ユーザ・マニュアル

パワー解析ビュー・フォーマット

ここでは、パワー解析の各ビュー・フォーマットについて説明します。

パワー解析

Spectrum Mask (OFDM)

縦軸は電力 [dBm]、横軸は周波数 [Hz] で、ピークホールドしたスペクトラム波形とマスクを折線グラフで表示します。図 3-23 参照。

図 3-23: Spectrum mask (OFDM)

測定結果がしきい値（スレッショルド・レベル）の範囲内に入っていることを確認します。このビューでは、測定結果のリードアウトは表示されません。

WCA11G ユーザ・マニュアル 3-29

パワー解析

図 3-24 は、IEEE802.11a 規格のスペクトラム・マスクを示します。

Power Spectral Density (dB)

Typical Signal Spectrum

-30 -20 -11 -9 9 11 20 30

-20dB

-28dB

-40dB

Transmit Spectrum Mask

図 3-24: IEEE802.11a スペクトラム・マスク

Frequency (MHz)

3-30 WCA11G ユーザ・マニュアル

パワー解析

Spectrum Mask (DSSS)

縦軸は電力 [dBm]、横軸は周波数 [Hz] で、ピークホールドしたスペクトラム波形とマスクを折線グラフで表示します。図 3-25 参照。

図 3-25: Spectrum mask (DSSS)

図 3-26 は、IEEE802.11b 規格のスペクトラム・マスクを示します。

Transmit Spectrum Mask

0 dB

fc-11MHzfc-22MHz

Unfiltered Sinx/x

-30 dB

-50 dB

fc+11MHz fc+22MHz

図 3-26: IEEE802.11b スペクトラム・マスク

WCA11G ユーザ・マニュアル 3-31

パワー解析

Transmit Power On

縦軸は電力 [W]、横軸は時間 [ms] で、送信電力オン時の勾配折線グラフを表示します。図 3-27 参照。

図 3-27: Transmit Power On

図 3-28 は、IEEE802.11b 規格の transmit power-on ramp を示します。

Max Tx Power

Transmit Power Output

10% Max

01 2 34

Time µsec

90% Max

図 3-28: IEEE802.11b Transmit power-on ramp

3-32 WCA11G ユーザ・マニュアル

パワー解析

Transmit Power Off

縦軸は電力 [W]、横軸は時間 [ms] で、送信電力オフ時の勾配折線グラフを表示します。図 3-29 参照。

図 3-29: Transmit Power Off

図 3-30 は、IEEE802.11b 規格の transmit power-down ramp を示します。

Max Tx Power

Transmit Power Output

012 3 4

Time µsec

90% Max

10% Max

図 3-30: IEEE802.11b Transmit power-down ramp

WCA11G ユーザ・マニュアル 3-33

パワー解析

3-34 WCA11G ユーザ・マニュアル

索　引

All

Select Subcarrier

All Data

Select Subcarrier

All Pilot

Select Subcarrier

ANALYSIS TYPE ボタン 2-5

スクリーンの構成 2-1

Average EVM vs. Time

IEEE802.11a 信号 IEEE802.11b 信号 2-20 IEEE802.11g 信号 2-21

ビュー・フォーマット 3-12

Average MagErr vs. Time

IEEE802.11a 信号 IEEE802.11b 信号 2-20 IEEE802.11g 信号 2-21

ビュー・フォーマット 3-16

Average PhaseErr vs. Time

IEEE802.11a 信号 IEEE802.11b 信号 2-20 IEEE802.11g 信号 2-22

ビュー・フォーマット 3-20

Average Power vs. Time

IEEE802.11a 信号 IEEE802.11b 信号 2-20 IEEE802.11g 信号 2-21

ビュー・フォーマット 3-3

2-13

2-19

2-20

2-19

Block Size

Read From WCA ダイアログボックス・パラメー

タ

2-9

Center Frequency Error

IEEE802.11a 信号 IEEE802.11b 信号 2-21 IEEE802.11g 信号 2-22

ビュー・フォーマット 3-24

Channel Table

Read From WCA ダイアログボックス・パラメー

タ

2-9

CHECK ALL

Display Modulation Type ダイアログボックス

2-20

2-16

CHECK NONE

Display Modulation Type ダイアログボックス

2-16

Read From WCA ダイアログボックス (IQT) パラ

メータ

Read From WCA ダイアログボックス・パラメー

タ

Constellation
