VM700T 视频测量系统
选件11PAL视频测量
PAL视频测量系统
泰克公司以其对电视工业的杰出贡献，
荣获了8次技术埃米奖和一次奥斯卡奖。
泰克公司以其在世界电视工业领域中的
雄厚实力和资格，使它能够不断地设计
推出新的电视产品并提出最充分的视频
测试方案。
VM700T就是这类重要产品的其中之一。
它和工业标准一致并不断跟踪用户的需
求，用于基带视频信号和音频信号的监
视以及完成各种测量项目。VM700T的一
些特点，例如它的非常迅速和全自动的
测量模式以及全手动的操作方式，使那
些第一次接触测试仪器的工程师也能像
熟练的专业人员一样，毫无困难。购置这
样的测量仪器对测试和测量，无疑是十
分值得的。
自动视频测量系统
VM700T 的自动模式(Automode)可以迅速
而又自动地完成标准视频传输测量，这
些测量包括CCIR Rep.624－1、Rec.567和
Rec.569等规定的项目。无论是场消隐期
间或全场测量均可进行，并能与用户定
义的测量容限相比较。当测量结果超出
所规定的上、下容限时，仪器就会发出提
示或告警信息。并可按照操作者预定的
时间或者受某一指定事件的触发而自动
生成打印测量报告。
测量的图形显示
仪器的测量模式(Measure mode)可以自动
地用图形实时显示测量结果。场消隐期
或全场测量的各个项目，包括噪声频谱、
群时延、K因子、微分增益和微分相位等
均能以清楚、直观、易于了解的形式呈现
在屏幕上，并可以给出数字关系的测量
显示。这种显示具有极快的测量刷新速
率(每秒可高达30次)，这对于需要就信号
的变化作出快速分析以及提供瞬间及时
的调整是十分有用的。用户定义的测量
容限值可以直观地反映在每种图形显示
中，从而用于生成测量报告或成为用户
定义的宏指令。例如，可通过调制解调器
拨号报出测量结果并控制信号路径。参
考于基准的相对测试方式，可使信号源
归一化或消除测量过程中的信号通道误
差。在NVRAM 中可存储多至两路的视频
基准。此外，通过VM700T FTP驱动器，可
将视频基准下载到PC机而后输入另一台
VM700T以供继续使用。运行中的平均值
模式可用来减小噪声的影响。用户还可
按照自己测量的要求，编制测量项目和
报告格式。VM700T强大的测试信号搜索
能力会十分迅速并且自动地对被选测量
项目所需的有效测试信号进行鉴别和定
位，这样可免除测试信号手动定位的令
人厌烦的时间消耗。
特点
集多种功能于一身
－数字波形监视器
－数字矢量示波器
－图象显示
－群时延和频率响应测量
－噪声测量
－自动测量装置
自动模式
－用户可自行规定测量容限
测量模式，可提供被测项目的图形显
示
－ICPM
－K 因子
－微分增益和微分相位
－色度/ 亮度时延
－噪声频谱
－SinX/X 信号的群时延
－彩条
－以基准值为参考的多种测量
－所有标准测试信号的组合
获奖的用户界面
模块式的结构体系
极其快速的刷新速率
并行和串行打印输出接口
三通道输入
通道差值模式
外接VGA 显示器接口
包括GPIB 的全文档遥控操作
用于分析和记录的屏幕拷贝
应用
自动生产测试
演播室、STL、地球站和发射设备PAL
电视信号的无人监视
研究和开发
VM700T视频测量系统
选件11PAL 视频测量
数字波形监视器/矢量示波器
VM700T波形模式提供了视频信号的实时
图形显示，从而实现多种手动附加测量。
使用测量游标可以很方便地测量视频信
号的时间、频率和幅度参数。这些测量游
标能十分迅速并且精确定位在任何波形
过渡过程中的10%、50%和90%的位置上。
游标模式也可用来在屏幕显示中心自动
地对波形参数进行计算。计算出的波形
参数可以是正弦波峰－峰值幅度、频率
和消隐电平的偏置量，这对于视频多波
群信号的频率响应测量是十分有用的。
VM700T的波形显示可沿波形任意点周围
作垂直方向和水平方向上的扩展。由于
数据是数字化的，因此所有的扩展显示
仍然清晰明亮地显示并且易于读出。屏
幕显示刻度会自动地随波形而扩展，因
而所有的测量单位都会正确地显示。仪
器还可提供通道差值模式(A-B、A-C、B-A、
B-C、C-A和C-B)。屏幕记忆选择可启动包
络模式，从而可用于观看图文、抖动或其
它依时间而改变的事件。
矢量模式具备通常的波形显示功能，显
示的矢量可以旋转或者扩展，与此同时，
所旋转的角度或扩展的增益数值均可显
示在屏幕上。
从屏幕上可以非常清楚地观测到场消
隐测试信号，它可作为被测视频信号
的附加分析。观测情况可打印成文件
以作为自动测量结果。
VM700T 特有的“寻找彩条”(Find Color
Bars)功能可在所有的视频信号中搜索彩
条，一旦发现彩条就可显示其矢量。该彩
条矢量既可以作为被选通道色同步的基
准也可以作为其它双通道任一色同步的
基准或连续副载波的基准，同时屏幕显
示出被选通道与基准矢量之间的相位差。
在波形模式和矢量模式中均可进行选行。
如果信号合适的话，可以十分迅速地寻
找任何指定行，并对该行进行显示或自
动测量。
图象模式
VM700T利用其图象显示可以迅速地查验
信号源。此外，选择使用“加亮行”(bright-
up)方式可使用户在屏幕显示图象中选择
任意视频行，这样，既可对该行运用测量
模式进行测量，也可对该行在波形模式
或矢量模式中进行观测。
即使是单个的行同步脉冲也能表现为
高亮度显示。
用户可编程的功能
VM700T的功能模式(Function mode)是一项
特别有用的功能。它可把用户的操作程
序存储下来，从而作为用户在以后必要
时重新启动(“playback”)的宏指令。
例如，在发射机的解调输出视频信号中
建立了一套测量项目(可通过硬拷贝指令
来完成)。用户可把这一测量操作过程存
储下来并作以“ DEMOD”标记。此后，用
户可在规定的时间内通过手动、遥控或
完全自动的方式来重新启动(playback)这
一测量功能。功能指令文件可以存储下
来，通过个人电脑编辑成文本文件，并可
拷贝或输入到另一台VM700T。其它的功
能还包括控制信号通道上的外接串联器
件，例如视频/ 音频路由器、切换器、信
号发生器、电话调制解调器以及支持RS232通信的许多其它器件。
VM700T视频测量系统
选件11PAL 视频测量
硬拷贝
屏幕上的所有信息，能以高清晰的图形
质量打印到受 PostScript®、Hewlett-
TM
Packard
LaserJetTM、DeskJetTM和ThinkJet
或24 针Epson®等图形支持的打印机上。
利用并行或串行接口也可将文本格式中
的自动测量结果打印到大多数ASCII打印
机上。
遥控操作
VM700T具有强有力的和全文档的遥控语
言，因此经由RS-232C可以从远地终端遥
控操作VM700T，从而监视无人看管的发
射系统。此外，所有的文件均可送往电脑
主机，也可输送到其它的VM700T上。受
到支持的有两种不同的协议：FTP(文件传
送协议)和TELNET(远程通信网络)。在处
理低波特率时用户也可选择 RS-232C接
口的“无协议”(noprotocol)模式。不过，传
送文件只能采用FTP。
TM
在矢量模式中，VM700T可作为一台带
有电子刻度板的数字矢量示波器。
VM700T的“彩条搜索”特点可以很容
易地快速显示出被测信号中所含有的
彩条行。
在主测量模式中，显示出各种可供测
量的项目。
规格
本节中所提及的性能指标仅在下列环境
限制内方为有效：
温度范围为0～50℃，予热时间最少为20
分钟。以下表格列出了各个测量项目及
其特能指标。
表中所规定的范围是指测量可以进行的
上、下极限值。
表中所规定的测量精度仅在下列条件下
方满足：正常的输入信号为1V峰－峰值
(±6dB)，输入信号的不加权信噪比至少
为60dB，终端负载的精度为0.025%(可选
用泰克公司PN011－0102－01或其它等
效负载)。
VM700T 的图象模式显示。(采用的是俄
勒冈州波特兰市KOIN-TV 的视频图象)
在测量模式中，仪器捕获DG、DP的特
定位置以进行测量。
VM700T视频测量系统
选件11PAL 视频测量
测量模式
白条的行时间
测量项目 范围 绝对精度 相对精度
白条电平(b1或后肩) 300mV至 1.4V ±0.5% ±0.2%
同步电平 50mV至 600mV ±0.5% ±0.2%
同步到白条顶端 350mV至 2V ±0.5% ±0.2%
同步/ 白条比率 10%至 125 ±0.5% ±0.2%
正常值为100%
白条倾斜(Rec569) 0至 20% ±0.2% ±0.1%
行时间失真(Rec567) 0至 20% ±0.2% ±0.1%
白条宽度 10µs至 30µs ±100ns NA
摆动
测量项目 范围 精度
峰值偏移 0至 50% ±1%
稳定时间 0 至10 秒 ±100 毫秒
色同步频率
测量项目 范围 相对精度
色同步频率误差 ±100Hz ±0.5Hz
色度对亮度
测量项目 范围 绝对精度 相对精度
色度对亮度时延差 ±300ns ±5ns ±1.0ns
色度对亮度增益比 0至 160% ±1.0% ±0.1%
白条行时间测量
色度对亮度增益和延迟测量
色度噪声
测量项目 范围 绝对精度
AM 噪声 -20至 -80dB ±1dB(-20至 -60dB)
PM噪声 -20 至-70dB ±1dB(-20 至-60dB)
色度非线性
测量项目 范围 绝对精度 相对精度
色度幅度 0至 100% ±0.4% ±0.2%
色度相位 0至 360° ±1° ±0.2°
色度对亮度互调 -50至＋ 50% ±0.2% ±0.2%
彩条
测量项目 范围 绝对精度 相对精度
亮度电平 0 至700mV ± 3.5mV ± 0.2%
色度电平 0 至700mV 正常值的 ±0.2%
(灰色和黑色除外) ±1.0%
色度相位 ±180° ±0.5° ± 0.1°
色度非线性测量
彩条测量
VM700T视频测量系统
选件11PAL 视频测量
微分增益和相位
测量项目 范围 绝对精度 相对精度
微分增益(最小值、 0 至100% ±0.3% ± 0.03%
最大值和峰值)
微分相位(最小值、 0 至360° ±0.3° ±0.03°
最大值和峰值)
频率响应和群时延
测量项目 范围 绝对精度 相对精度
频率响应至5MHz ± 40dB ± 1.0dB ±0.3dB
至6MHz ± 40dB ±2.0dB ± 0.6dB
群时延至5MHz ±1.0µs ±20ns ±5ns
至6MHz ±1.0µs ± 40ns ± 10ns
行消隐
测量项目 范围 绝对精度
消隐起点 0.1至 4.2µs ± 50ns
消隐终点 6.8至 12.2µs ± 50ns
消隐宽度 6.9至 16.4µs ± 50ns
微分增益和相位测量
行定时
测量项目 范围 绝对精度
色同步电平 80至 600mV ±1%
行同步上升和下降时间 80ns至 1µs ±10ns
行同步宽度 1至 8µs ±10ns
色同步宽度 1.4至 3µs ±25ns
同步到色同步起点 5至 8µs ±25ns
同步电平 75至 600mV ± 0.5%
寄生载波相位调制
测量项目 范围 精度
ICPM(需要零载波脉冲以及从C 通道 0至 90° ± 1.0°
送入解调器的输出正交信号)
抖动
测量项目 范围 绝对精度
抖动(2场) ±20µs ±10ns
长时间抖动 ±20µs ± 10ns
K因子
测量项目 范围 绝对精度
2T脉冲 K 因子 0 至10%kf ± 0.3%
KPB -10至 +5%KPB ±0.3%
脉冲对条比 10至 125% ±0.7%
脉冲半幅度宽度(HAD) 100 至500ns ±5ns
使用SINX/X 作频率响应和群时延测量
行定时测量
行抖动(H-Jitter)
VM700T视频测量系统
选件11PAL 视频测量

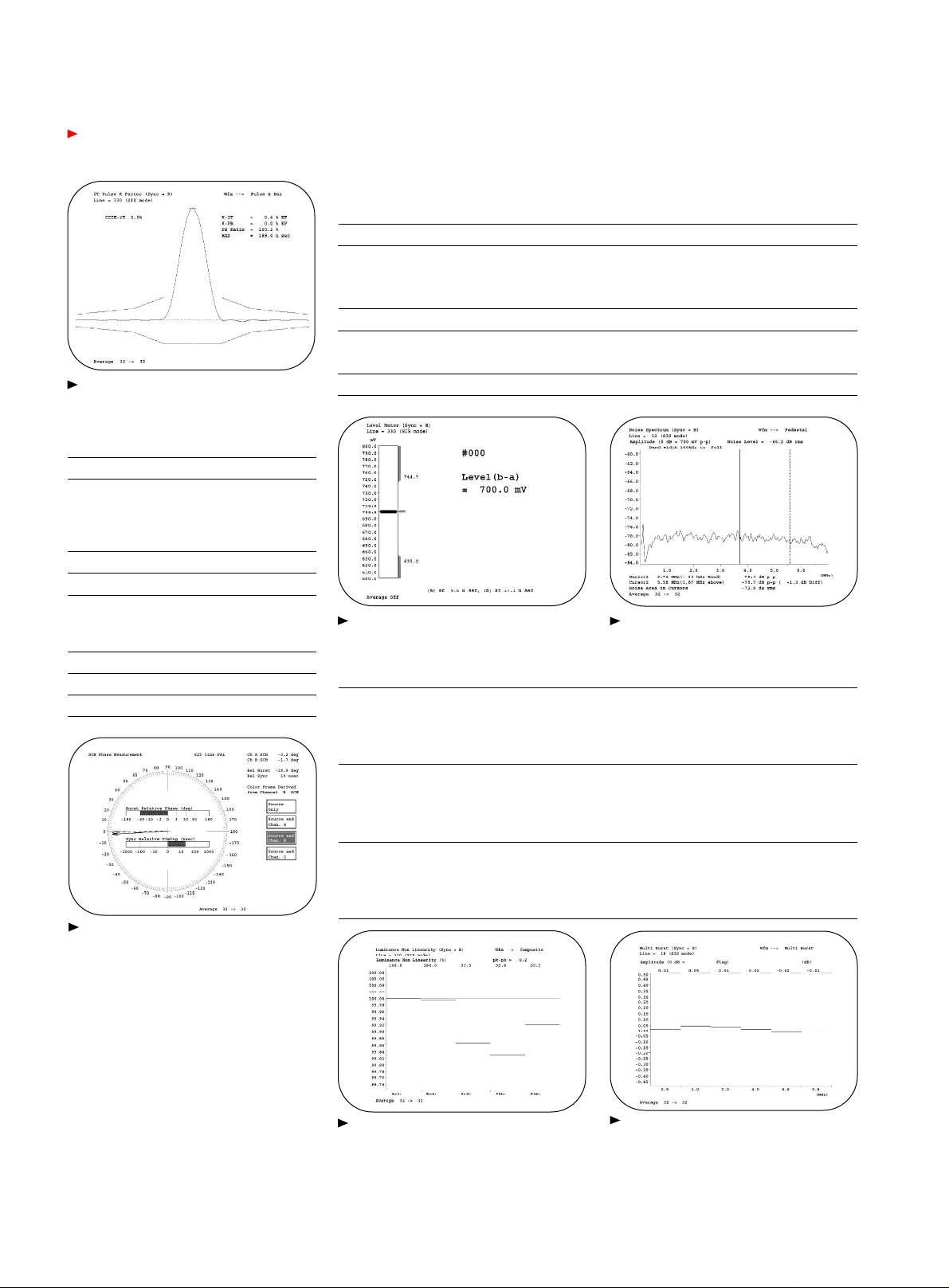

K 因子测量
电平表
测量项目 范围 精度
电平表 0至 1.4V ± 3.5mV
行频率
测量项目 范围 精度
行频率 ±3% ± 0.1%
场频率 ±3% ± 0.1%
亮度非线性
测量项目 范围 绝对精度 相对精度
亮度非线性 0至 100% ± 0.4% ±0.2%
多波群
测量项目 范围 绝对精度 相对精度
多波群标志幅度 0 至700mV ± 0.5% NA
1－ 5组 -40 至+6dB ± 0.1dB ±0.03dB
(0.5,1.0,2.0,4.0,4.8MHz)
第6 组(5.8MHz) -40 至+6dB ±0.2dB ± 0.06dB
SCH相位
测量项目 范围 绝对精度
SCH相位 ±90° ±5°
同步定时 ±1µs ±10ns
色同步定时 ±180° ±5°
SCH相位测量
电平表测量
噪声频谱
测量项目 范围 绝对精度
未加权的信噪比 -20 至-80dB ± 0.4dB
(5MHz低通) (-20至 -60dB)
亮度加权的信噪比 -20 至-80dB ±1.0dB
(5MHz低通和统一加权) (-20至 -60dB)
色度加权的信噪比 -20 至-80dB ±1.0dB
亮度非线性测量
±1.0dB
(-60至 -70dB)
±2.0dB
(-60至 -70dB)
(-20至 -60dB)
±2.0dB
(-60至 -70dB)
多波群测量
噪声频谱测量
VM700T视频测量系统
选件11PAL 视频测量

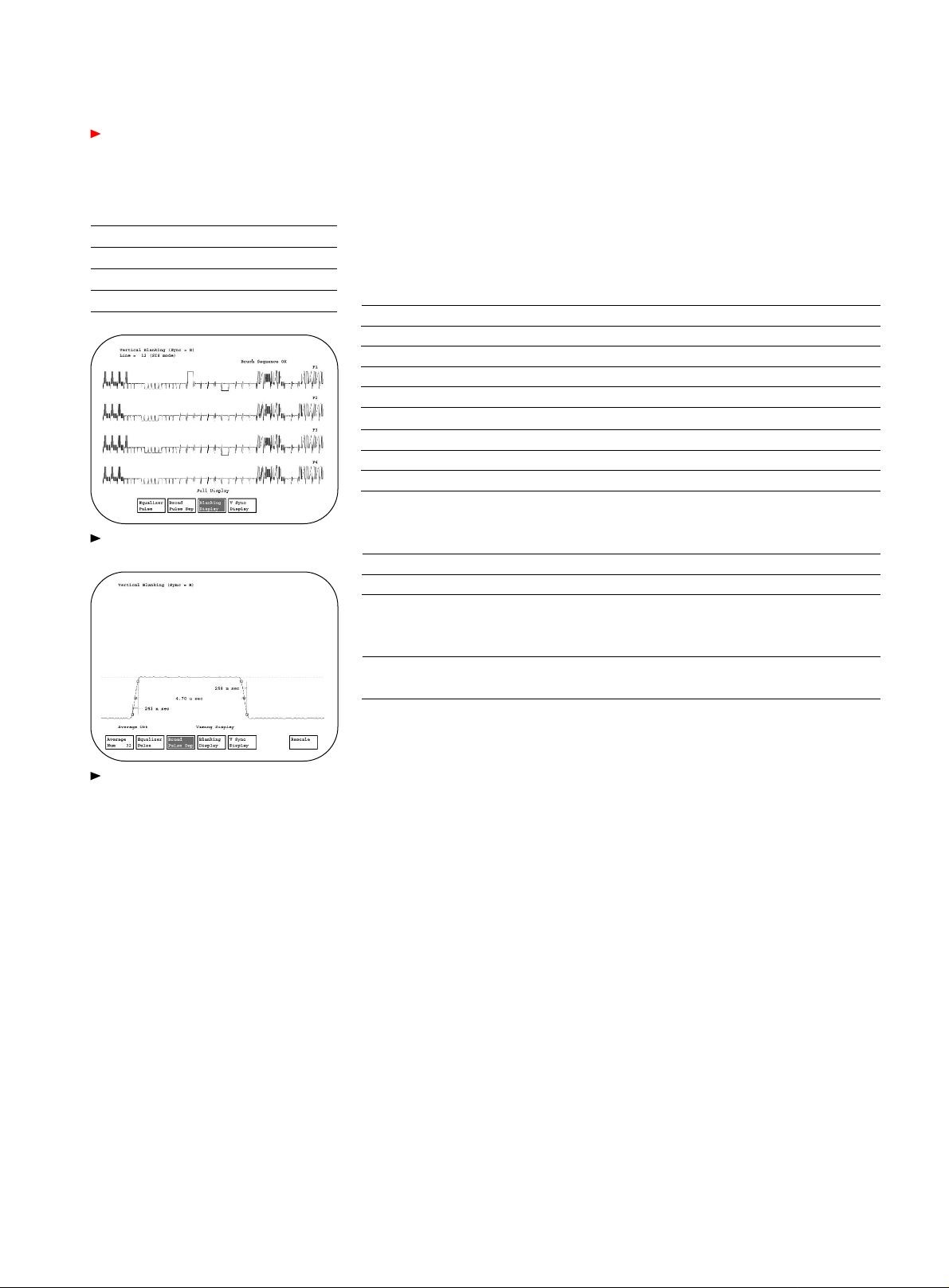

场消隐
测量项目 范围 绝对精度
均衡脉冲宽度 80ns至1µs ±10ns
宽脉冲宽度 80ns至1µs ±10ns
场消隐(第1场) 19至 30行 NA
场消隐(第2场) 19至 30行 NA
场消隐显示
自动模式
行消隐定时测量
这些测量都是在从有效信号范围内抽样进行的。除行同步上升和下降时间以外，测量
都是根据CCIR 报告624-1 进行的。
测量项目 范围 精度
彩色色同步宽度 6至 13个周期(10 个周期标称) ± 0.1周期
前肩宽度 0.5至 3µs(1.5µs－标称) ± 20ns
行消隐 9 至16µs(12µs －标称) ± 50ns
行同步上升和 120至300ns ± 15ns
下降时间 300ns至 1µs ±30ns
行同步 1.4 至6.6µs(4.7µs 标称) ± 10ns
同步到色同步起点 2.2至 8µs±(5.6µs 标称) ± 20ns
色同步宽度 1.4 至3µs ±25ns
SCH相位 ± 90° ± 5°
场消隐定时测量
测量项目 范围 精度
均衡脉冲宽度 1.4至 20µs(2.35µs标称) ± 10ns
齿脉冲间开糟宽度 1.4 至20µs(4.7µs 标称) ± 10ns
其它定时测量
测量项目 范围 精度 插入测试信号 标准
条上升时间 120至 300ns ±20ns B2 在 B2的 10%点和
0.3至 1.0µs ±30ns 90% 点之间测量
场消隐齿脉冲测量
VM700T视频测量系统
选件11PAL 视频测量
选件11PAL视频测量
幅度和相位测量
测量项目 范围 精度 插入测试信号 测量标准
平均图象电平 0 至200% ± 3%
同步幅度误差 +100 至-50% 标称值的 有效图象区域 CCIR Rec.569
(300mV标称) ±0.5%
同步幅度误差 +100 至-50% 标称值的 场内的最后 CCIR Rec.569
(含同步传声) (300mV标称) ±0.3% 一个宽脉冲
色同步幅度误差 +80 至-50% ±1.0% 有效图象区域 CCIR Rec.569
(300mV标称)
色度基准幅度误差 -80至+50% ± 1.0% D2 CCIR Rec.569
(300mV标称)
亮度条幅度误差 +30 至-70% ±0.3% B2 CCIR Rec.569
(700mV标称)
亮度条幅度 200至 900mV ± 2.2mV B2
亮度条幅度 0至最大载波的 90% ±0.3% B2 和零载波
(载波的百分数)
残留载波(白条顶端) 0至最大载波的90% ± 0.3% B2和零载波
消隐电平 0 至载波的90% ± 0.2% 有效图象区域 CCIR Rep.624-1
色度－亮度增益差 白条幅度的±75% ± 1.0% G1或 G2 CCIR Rec.569
色度－亮度时延差 ± 300ns± 0ns标称) ± 5ns F 或G1或 G2 CCIR Rec.569
同步/ 条 Rel.3/7 20至 110% ±0.5% B2 CCIR Rec.569
同步至条顶端 0.5至 2V ± 0.5% B2 CCIR Rec.569
色/ 亮增益误差 ±50% ±1% F
(用调制脉冲)
同步幅度 75至 600mV ± 1.5mV
色同步幅度 75 至600mV ± 3mV
色同步幅度差 ±2%
色同步正交误差 ±1°
微分增益 0至 +100% ± 0.3% D2 CCIR Rec.569
(峰值和峰－峰值) (0%标称)
微分相位 0 至360°(0°标称) ±0.3° D2 CCIR Rec.569
(峰值和峰－峰值)
频率响应测量
测量项目 范围 精度 插入测试信号 测量标准
多波群标志幅度 白条的 20%至 130% ± 0.5% C1 CCIR Rec.567
(60%标称)
多波群幅度 0 至标志的200% 标志的± 1.5% C2 CCIR Rec.567
(100%标称) (5.8MHz 组为±2.5%)
波形失真测量
测量项目 范围 精度 插入测试信号 测量标准
基线失真 白条的50% ± 0.3% B1 CCIR Rec.569
2T脉冲 /条比值 +25至 -90% ± 0.5% B1 CCIR Rec.569
误差 (0%标称)
2T脉冲 K 因子 0至 10%kf ± 0.3%kf B1 CCIR Rec.569
(0%kf)
条倾斜(末端) 0至 40% (0%标称) ± 0.2% B2 CCIR Rec.567
VM700T视频测量系统
选件11PAL 视频测量
选件11PAL视频测量
波形失真测量
测量项目 范围 精度 插入测试信号 测量标准
条倾斜(峰－峰值) 0至 40%(0%标称) ± 0.2% B2 CCIR Rec.567
行时间失真 0 至条的40% ±0.2% B2 CCIR Rec.560
条倾斜(Rec.569) 0至条的 40% ±0.2% B2 CCIR Rec.569
场时间失真 0 至35% ±0.5% 场方波
色度－亮度互调 ± 50%(0%标称) ±0.2% G1 或G2 CCIR Rec.569
亮度非线性失真 0 至50%(0% 标称) ±0.4% D1 CCIR Rec.569
低频误差
测量项目 范围 精度 标准
低频误差(即CCIR LF 0% 至25% ±0.8% CCIR Rec.569
噪声测量误差 (0% 标称)
50-550Hz LF误差
10-1000Hz LF误差)
噪声测量
测量项目 范围 精度 标准
未加权信噪比(567) 26至 60dB ± 1.0dB 根据 CCIR Rec.567
61至 70dB ± 2.0dB 在一个静噪行上测量
亮度加权信噪比(567) 26至60dB ±1.0dB 根据 CCIR Rec.567
61至 70dB ± 2.0dB 在一个静噪行上测量
色度加权信噪比 26 至60dB ± 1.0dB 根据 CCIR Rec.637-2
61至 70dB ± 2.0dB 在一个静噪行上测量
周期性信噪比 26 至60dB ±1.0dB 根据CCIR Rec.637-2
61至 70dB ± 2.0dB 在一个静噪行上测量
未加权信噪比(569) 26至 60dB ± 1.0dB 根据 CCIR Rec.569
61至 70dB ± 2.0dB 在一个静噪行上测量
亮度加权信噪比(569) 26至60dB ±1.0dB 根据 CCIR Rec.569
61至 70dB ± 2.0dB 在一个静噪行上测量
寄生载波相位调制
测量项目 范围 精度
ICPM(需要零载波脉冲 0至 30° ± 1.0°
以及从C 通道送入解
调器的输出正交信号)
统一未加权滤波器响应曲线(根据CCIR
建议567)
统一亮度加权滤波器响应曲线 (根据
CCIR建议 567)
色度加权滤波器响应曲线(根据CCIR
报告-637-2)
VM700T视频测量系统
选件11PAL 视频测量
测量结果用易读的格式显示出了时间、信号源、测量项目，以及测量值是否超过提示值(*)或告警值(**)的限度。
VM700T视频测量系统
选件11PAL 视频测量

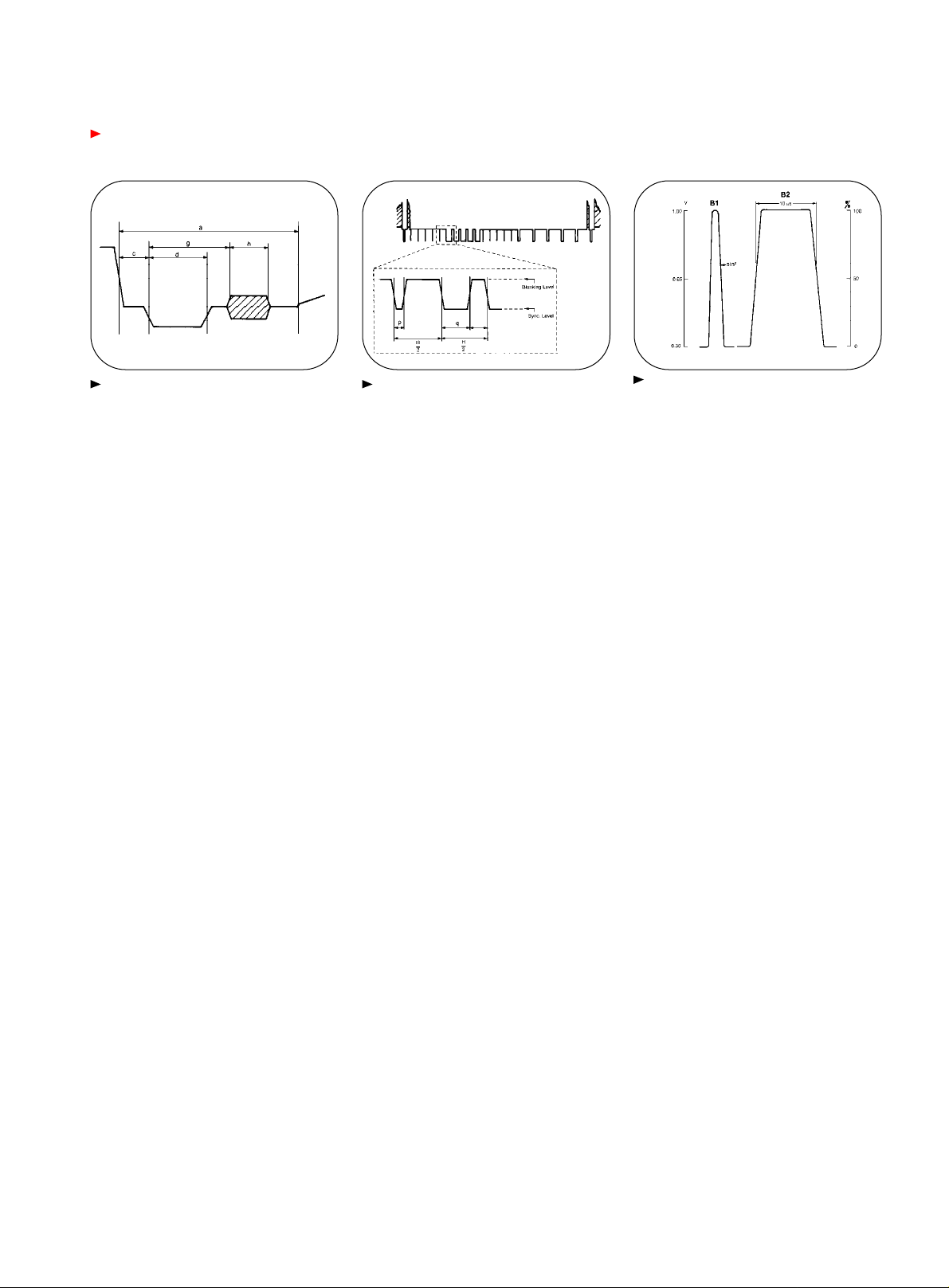

行消隐定时波形测量
测量方法
下面的内容规定了用选件11进行每一种
测量的方法。当需要时，可参考相关的
CCIR建议。
行消隐定时测量
彩色色同步宽度：在色同步色度包络的
半幅度之间测得。测试结果以半幅度点
之间的周期数表达。见波形图中的时间
“h”。CCIR 报告624-1。
前肩宽度：在峰值白电平至消隐电平的
半幅度点与同步头前沿半幅度点之间测
量，见波形图的“C"CCIR报告 624-1。
行消隐间隔：从峰值白电平至消隐前沿
间的半幅度点开始，到消隐电平至峰值
白电平后沿间的半幅度之间的宽度。见
波形图中的时间“a”。CCIR 报告624-1。
行同步上升时间和下降时间(建立时间)：
在行同步脉冲前沿(上升时)和后沿(下降
时)的10% 和90% 之间测量。
行同步宽度：在同步的前沿和后沿的半
幅度点之间测量。见波形图宽度“ d”。
CCIR报告 624-1。
同步至色同步起点：从同步前沿的半幅
度点测到色同步色度包络前沿的半幅度
点。见波形图中的宽度“g”。CCIR 报告
624-1。
场消隐定时波形测量
场消隐定时测量
均衡脉冲宽度：在均衡脉冲前后沿的半
幅度点之间测量。见波形图中的时间
“p”。CCIR报告 624-1，图2-1(a)、(b)、(c)。
齿脉冲宽度：在齿脉冲的前沿及后沿半
幅度点之间测得。见波形“q”CCIR 报告
624-1，图2-1(a)、(b)、(c)。
其它定时测量
条上升时间：在条前沿的10%和90%点之
间测量。见测试信号B2。
幅度和相位测量
同步幅度误差：测得的是取样同步脉冲
幅度与标称300mV幅度之间的差异。测试
结果以标称300mV的百分数表达，如果取
样同步脉冲幅度大于300mV，符号为正。
色同步幅度误差：测得的是色同步中心
的取样峰－峰幅度与标称的 300mV 幅度
的百分数表达。如果峰－峰色同步幅度
超过300mV，符号为正。
色度基准幅度误差：测得的是消隐电平
色度信号的取样峰－峰值与标称值(测得
条幅度的0.4)之间的差异。测试以标称值
的百分数表达。如果取样峰－峰幅度超
过280mV，符号为正。见测试信号D2 和
CCIR建议 569。
B1和B2测试信号(CCIR建议书567)
亮度条幅度误差：测得的是 700mV 条标
称值的取样条幅度的差的百分数。如果
取样条幅度超过700mV，符号为正。见测
试信号B2 和CCIR 建议569。
亮度条幅度：是取样条的绝对幅度。测量
结果以 mV 和载波的百分数(如果存在载
波)来表示。见测试信号B2。
条倾斜误差：测得的是条顶端距离条中
心取样条幅度的最大偏差，条前沿半幅
度点之后边缘处和条后沿半幅度点之前
边缘处各一微秒不计在内。见B2 和CCIR
建议567。
消隐电平：测得的是后肩中心16个取样
点中32个以取样行的平均电平。测试结
果以载波的百分数表达。如果帧时间内
不存在载波，就不需要测量了。
2T脉冲K 因子：测得的是 2T脉冲前沿半
幅度点之前一微秒以内和2T脉冲后沿半
幅度点之后一微秒以内正向或负向回波
期半波的最大加权幅度。测试结果以K因
子表达，即回波期半波的加权幅度与 2T
脉冲的取样幅度之比。加权以CCIR建议
书567中图29A的图表为基础。见测试信
号B1。
VM700T视频测量系统
选件11PAL 视频测量
色度/亮度增益差：测得的是700mV(标
称值)色度(G1或G2)的取样峰－峰幅度与
亮度条(标称值也为700mV)的取样幅度之
差。测试结果以取样条幅度的百分数表
示。如果色度幅度大于亮度幅度，符号为
正。见测试信号G1或G2，以及CCIR建议
569。
色度/亮度延迟差：测得的是10T或20T
复合脉冲色度分量中心与复合脉冲亮度
分量中心之间的时间差值。测量结果以
毫微秒表示。如果色度分量滞后于亮度
分量，结果符号为正。见测试信号F和CCIR
建议569。
色度/亮度互调：在350mV 消隐脉冲电
平上测得，其中一部分叠加有色度信号，
一部分没有。测量结果为色度滤去后色
度块下的消隐脉冲电平与色度消隐脉冲
电平无叠加时消隐电平之间的差值。并
以取样条幅度的百分数表示。如果色度
下的消隐脉冲电平大于无色度信号叠加
处的消隐电平，则符号为正。见测试信号
G1或 G2，以及CCIR 建议569。
微分增益：测得的峰－峰微分增益。可以
找到具有最大峰－峰幅度的5级上升阶梯
色度块，确定该幅度对消隐电平处的色
度块峰－峰幅度之比，并从1减去该比值
作为测量结果。同样的，找出具有最小峰
－峰幅度的色块可确定一个相似的比率，
并把它从一个整数单位中减去。测量结
果是两个差值之和。见测试信号 D2 和
CCIR建议 569。
单元F、G1 和 G2(CCIR建议567)
单元D1 和D2(CCIR 建议 569)
微分相位：测得的是峰－峰微分相位。在
5级上升阶梯色度块与消隐电平色度块之
间的最大相位差(绝对值)可以确定。同样
的，最小相位差 (绝对值)也可以确定。测
量结果为这两个相位差之和，以度来表
达。见测试信号D2 和CCIR 建议569。
亮度非线性失真：通过比较组成5级上升
阶梯的邻近 6 个亮度电平每对之差来测
得。测量结果是邻近台阶中最大的偏移
百分数。符号总是为正。见测试信号 D1
和CCIR 建议569。
VM700T视频测量系统
选件11PAL 视频测量
频率响应测量
多波群的标记幅度：以标记顶端的中心
点到该标记底部作为标志幅度。测量结
果以取样条幅度的百分数表示。见测试
信号C1 和CCIR 建议 567。
多波群幅度(五个波群)：测量的是前面5
个多波群中每个波群的峰－峰值幅度，
峰－峰值幅度是在前两个波群中心处 4.
5µs以内窗口宽度上和后三个波群中心处
1.3µs以内窗口宽度上进行测量的。最后
一个波群不测量。测量结果以取样标记
幅度的百分比来表示。参见测试信号C1
和C2 以及CCIR 建议书 567。
单元C1 和C2(CCIR 建议书 569)
线性波形失真测量
基线失真：测得的是条后沿半幅度点后
400毫微妙的信号电平与消隐基准上的信
号电平之差。信号首先将带宽限制在 3.
3MHz。结果表示为取样条幅度的百分数。
如果最靠近条的电平最高，则符号为正。
见CCIR 建议569(2.4 段)及图1。
订购信息
VM700T选件 11
PAL视频测量系统
订购时，请使用下列术语。标准仪器在装
运时是作为机架产品。
包括附件：仪器使用说明、75Ω终端负载
(3)011-0102-00，电源线。
选购件：
选件01 － NTSC测量
选件01/11 －双制式测量
选件20 －图文电视测量
选件21 －摄像机测量
选件30 －分量测量
选件40 －音频测量组件
选件41 － 6信道音频测量组件
2T脉冲/条比误差：测得的是2T脉冲的
取样幅度与取样条幅度之差。如果2T 脉
冲幅度较大时，符号为正。测试结果以取
样条幅度的百分数表示。见测试信号 B1
和B2，以及 CCIR 建议569。
选件42 －频 /视频时延测量
选件48 － GPIB接口
选件1C －机箱式
选件1G －回波/ 环绕测量
选件1P －打印机
选件1S －串行数字视频测量
选件1T －校准－NIST/MIL 可追踪
选件1Z －探头适配器(067-1429-00)
选件 3Z －探头适配器(3 只，每只 067-
1429-00)
VM700T软件使用程序
VMBKUP－ VM700T备份实用程序
VMREMGR － VM700T遥控图形软件
VMT－ VM700T 遥控软件
低频误差
低频误差：测得的是从10Hz至2kHz频带
间黑电平上取样得到的最大波动的峰－
峰幅度，以取样的百分比来表示。
选购附件
VM7FC1－由机架单元变换为机箱的现场
安装工具
VM7FR1－由机箱变换为机架单元的现场
安装工具
如需索取此手册请联络书后附的泰克当地
办事处或打电话：(010)62351230
泰克测量产品已通过ISO 国际质量认证
泰克电子(中国)有限公司
北京市海淀区花园路4号
通恒大厦1楼101室
邮编：100088
电话：(86 10) 6235 1210/1230
(86 10) 6235 1186
传真：(86 10) 6235 1236
泰克上海办事处
上海市静安区延安中路841号
东方海外大厦18楼
邮编：200040
电话：(86 21) 6289 6908
传真：(86 21) 6289 7267
泰克广州办事处
广东省广州市环市东路403号
广州国际电子大厦2107室
邮编: 510095
电话：(86 20) 8732 2008
传真：(86 20) 8732 2108
泰克深圳办事处
深圳市深南东路5002号
信兴广场地王商业中心43楼02室
邮编：518008
电话：(07 55) 8246 3087
传真：(07 55) 8246 1539
泰克成都办事处
四川省成都市一环路
南二段磨子桥天歌大厦411/413室
邮编：610041
电话：(86 28) 8544 6770
(86 28) 8545 6759
传真：(86 28) 8543 4631
泰克西安办事处
西安市东大街西安凯悦(阿房宫)
饭店322室
邮编：710001
电话：(86 29) 723 1234 - 8345
(86 29) 723 1794
传真：(86 29) 721 8549
泰克武汉办事处
武汉市武昌区民主路788号
白玫瑰大酒店924室
邮编：430071
电话：(86 27) 8781 2831
(86 27) 8789 3366-1924
(86 27) 8731 8969
传真：(86 27) 8730 5230
泰克香港办事处
香港铜锣湾希慎道33号
利园花园3501室
电话：(852) 2585 6688
传真：(852) 2598 6260
Loading...
