THS710A, THS720A,
THS730A und THS720P
TekScope
Informationen
070-9743-01
Zu Beginn
123
Tastköpfe bzw.
Prüfleitungen anschließen.
SCOPE- bzw.
METER-Modus
wählen.
AUTORANGE-Taste
drücken.
Copyright E Tektronix, Inc., Gedruckt in den USA.
HORIZONTAL POSITION. Stellt die horizontale Position des Oszilloskopsignals ein.
MAG. Schaltet die horizontale Vergrößerung 10X ein und aus.
MA TH. Dient zur Anzeige und Auswahl eines errechneten Signals.
MEAS. Zeigt das Meßmenü an.
METER. Dient zur Wahl des Meter-Modus.
ON/STBY. Wählt zwischen “Einschalt-” und “Bereitschaftszustand”. Die
Spannungszufuhr zum Gerät wird nicht unterbrochen.
REF A und REF B. Dient zur Anzeige und Wahl eines Bezugssignals.
SA VE/RECALL. Zeigt das Menü “Save/Recall” (Speichern/Abrufen) an.
SCOPE. Wählt den Oszilloskopmodus.
SEC/DIV . Stellt den horizontalen Skalierfaktor für den Oszilloskop- und den
Meßwerterfassungsmodus ein.
SET LEVEL TO 50%. Stellt den Triggerpegel auf die Mitte des Oszilloskopsignals ein.
+
TOGGLE und
/– Wipptaste. Dient zur Auswahl und Bewegung des Cursors sowie zur
Einstellung numerischer Werte.
TRIGGER LEVEL. Stellt den Triggerpegel ein.
TRIGGER MENU. Zeigt das Triggermenü an.
UTILITY. Zeigt das Dienstprogramm-Menü an.
VERTICAL MENU. Zeigt das Vertikalmenü an.
VERTICAL POSITION. Stellt die vertikale Position des Oszilloskopsignals bzw. der
Darstellung des Meßwerterfassers ein.
VOL TS/DIV. Stellt den vertikalen Skalierfaktor (Oszilloskopmodus) bzw . den
Meßbereich ein.
WAVEFORM OFF. Löscht das gewählte Oszilloskopsignal vom Bildschirm.
Scope-Modus
Oszilloskopsignal
Meter-Modus
DMM-Meßwert
Meßwerterfasser
Darstellung
1 18.6 VAC
118.6 V AC
Ch1
Freq
26.76 MHz
DMM-Meßwert
automatisierte
Messungen
Maximalstatistik
momentaner
Meßwert
Balkendiagramm
Minimalstatistik
Menüsystem
Eine Taste der Frontplatte drücken, um ein Menü anzuzeigen.
1
Eine Menütaste drücken, um einen Menübefehl auszuwählen. Wenn ein
2
Pop-up-Menü erscheint, die Menütaste erneut drücken, um einen Befehl
auszuwählen.
Bestimmte Menüoptionen setzen die Einstellung eines numerischen
3
Wertes voraus, um die Konfiguration abzuschließen. Dieser Wert wird
+
mit der
Wenn die OK-Menütaste angezeigt wird, muß sie gedrückt werden, um die
4
getroffene Wahl zu bestätigen.
/– Wipptaste justiert.
Erfassungsmodus
ACQUIRE drücken.
1
Einen Erfassungsmodus
2
auswählen.
Oberwellen (THS720P)
1
Tastköpfe bzw. Prüfleitungen anschließen.
CLEAR MENU drücken,
3
um die Menüs vom
Bildschirm zu löschen.
Kn. 2Kn. 1
S3
P3
P2
P1
S2
S1
N
Taste DISPLA Y
234
(HARMONICS) drücken.
Statuszeile
Oberwellenmessungen
Oberwellenanzeige
Anwählen On.
Eine Gruppe von
Oberwellen anwählen.
Signalreadout
Mit einer der folgenden Tasten weitere Messungen aufrufen.
5
Nächste Oberwelle
anwählen
Spannungs-oberwellen Strom-oberwellen Leistungs-messungen
Triggerungsart
TRIGGER MENU
1
drücken.
Edge oder Motor
Wählen Ch 1 oder Ch 2
oder External (Edge)
DC
HF
Reject
LF
Reject
Noise Rej (DC Low
Sensitivity)
Positive
Slope SourceCoupling (Ch 1 oder Ch 2)
Negative
Eine Triggerungsart
2
auswählen.
Den Triggerpegel
3
(TRIGGER LEVEL)
einstellen.
Pulse Video
Ch 1 oder Ch 2 wählen Ch 1 oder Ch 2
1
Positive
Negative
Polarity & width SourceTrigger when
1
1
Impulsbreite mit der
+
/– Wipptaste
Less
Than Width
Greater
Than Width
Equal To
2
Width
Not Equal
To Width
2
2
T oleranz einstellen
wählen
Source
Odd Field
(Halbbild)
Even Field
Trigger on
(Halbbild)
Any Field
(Vollbild)
Lines
3
Gewünschte Zeile mit der
+
/– Wipptaste anwählen
NTSC
PAL
Video Class
SECAM
Custom Scan Rate
(Besondere Abtastrate)
4
Die Abtastrate mit
der
einstellen
3
3
3
+
/– Wipptaste
Beliebige
Zeile
4
DMM und Meßwerterfasser
Eine DMM-Funktion auswählen.
1
Die AUTORANGE-T aste
2
drücken oder einen bestimmten
Bereich einstellen.
Zur Einstellung eines Zoom-Faktors für den Meßwerterfasser die Taste
4
VERTICAL MENU drücken und dann den Zoom-Faktor anwählen.
Die Meßwerterfassungsrate
3
einstellen.
Automatisierte Messungen
1
MEAS drücken.
2
Auswahl im
3
Pop-up-Menü treffen.
Meßstatistische Auswahlmöglichkeiten
rel Max.-Min.MittelwertMin.Max.
Auswahlmöglichkeiten im Oszilloskopmeßverfahren
OK drücken.
Periode
Frequenz
positive
Breite
negative
Breite
Anstiegszeit
Abfallzeit
positives
Tastverhältnis
negatives
Tastverhältnis
positive
Überschwin-
gung
negative
Überschwin-
gung
Spitze-
Spitze
Amplitude
hoch
niedrig
Max.
Min.
Mittelwert
Zyklus-
mittelwert
Effektivwert
Zykluseffektiv-
wert
Burstsignal-
breite
Cursor
12
CURSOR drücken. Eine Cursorfunktion
auswählen.
3
Mit dem TOGGLE den
aktiven Cursor anwählen.
4
Mit der +/– Wipptaste die
Cursorposition justieren.
Ausdruck (Hard Copy)
1
Das TekScope über ein RS-232-Kabel an einen Drucker oder PC anschließen.
Die folgende Tabelle gibt an, ob noch weitere Adapter erforderlich sind.
TekScope
Nullmodem-Adapter
RJ-45 an Buchse
9-polig (Standard)
Drucker HC 411 oder
DPU 411-II
RS-232-Kabel
Adapter RJ-45 an
Stecker 9-polig
Adapter Stecker
9-polig an Stecker
25-polig
Drucker
PC
Adapter Buchse 25-polig
an Buchsenleiste
Serielle Drucker
allgemein
Sun-Workstations
PC/AT oder Laptop mit
9-poligem Stecker
Ältere PC mit
25-poligem Stecker
2

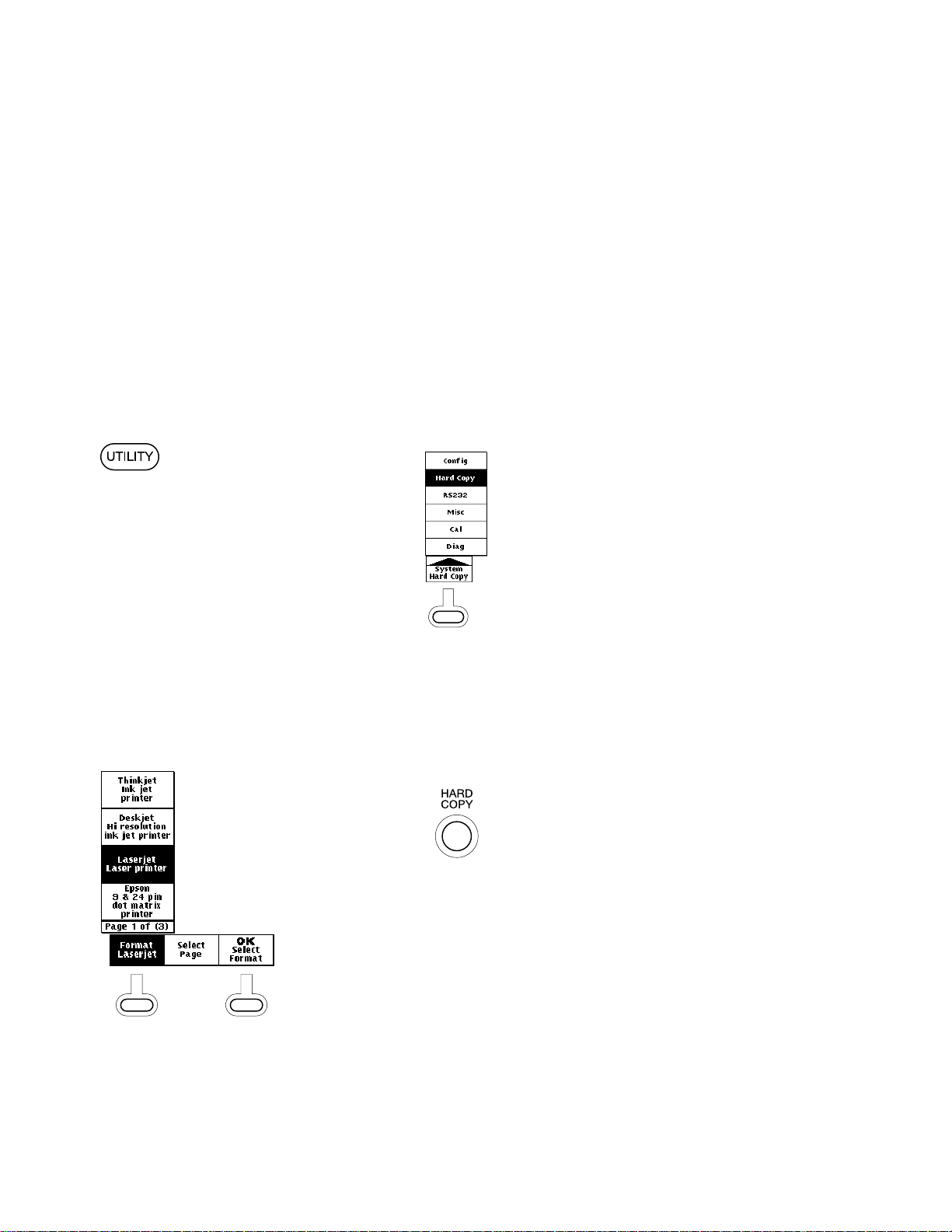

UTILITY drücken.
3
Im System-Pop-up-Menü die
Option Hard Copy wählen.
4
Ein Druckerformat wählen. OK
drücken.
5
Die HARD COPY-Taste drücken,
um Druckvorgang zu starten.
Tasten der Frontplatte
ACQUIRE. Zeigt das Erfassungsmenü an.
AUTORANGE. Wählt den automatischen Bereich im Oszilloskop- bzw . im Meßmodus.
CH 1 und CH 2. Dient zur Anzeige und Auswahl eines Kanalsignals.
CLEAR MENU. Löscht das Menü von der Anzeige.
CURSOR. Zeigt das Cursormenü an.
DISPLAY . Zeigt das Anzeigemenü an und aktiviert die Oberwellenmessung (THS720P).
HARD COPY. Leitet den Ausdruck über den RS-232-Port ein.
HOLD. Stoppt bzw. startet die Erfassung im Oszilloskopmodus, hält Meßwert fest bzw.
setzt diesen zurück.
HORIZONT AL MENU. Zeigt das Horizontalmenü an.
