Preface
This document contains the following information:
A list of standard and optional accessories
Important safety precautions to avoid injury and prevent damage to this
product or any products connected to it
EMC (electromagnetic compliance), safety, and environmental standards
with which the instrument complies
Voltage, power, and environmental requirements to use the product
Battery pack safety information and installation instructions
Accessories
Externa
Power on and power-off procedures
Front panel controls description
Functional check procedure
Important safety information about taking floating measurements
The following table contains a list of standard and optional accessories. What
came standard with this instrument depends on whether you ordered the base
instrument or the kitted version. The following table shows which accessories
are standard and which are optional. Items that are only standard for the kitted
sion are noted as such.
ver
Unpack the instrument and check that you have received all of the items marked
the table as standard accessories for your instrument configuration. If you
in
ordered optional accessories, check that those you ordered are in your shipment.
ou may want to save the shipping carton and packing materials (including the
Y
anti-static bag) in case you need to ship the instrument. Go to www.tektronix.com
for the most current information on accessories.
l power supply installation instructions
NOTE. Items that are only standard for the kitted version are marked as “Kit
only” in the Standard column.
THS3000 Series Oscilloscopes Installation and Safety Instructions 1
Preface
Standard and Op
tional
Accessories
Tektronix part
Accessory Standard Optional
THS3000 Series Oscilloscope Documentation Kit
This kit contains this printed manual (071-2963-XX) and a CD (063-4379-XX)
containing various user documents. (See page 4, Documentation.)
THS3000 SERIES OSCILLOSCOPE 7 HOUR LI-ION BATTERY THSBAT
POWER SUPPL
IEC320-C14 CONNECTOR IN 18 V; SAFETY CONTROLLED
PROBE; YEL
PROBE; BLUE 300 MHZ 10X PASSIVE
PROBE; MAGENTA 300 MHZ 10X PASSIVE
PROBE; GREEN 300 MHZ 10X PASSIVE THP0301-G
CABLE; USB-A TO MINI-USB-B FOR PC CONNECTION Not available for order
HANDLE, CARRYING
HANDLE; S
EXTERNAL BATTERY CHARGER THSCHG
Y; EXTERNAL AC-DC, ISOLATED, 100-260 VAC, 50-60 HZ,
LOW 300 MHZ 10X PASSIVE
TRAP, HANGING
number
020-3086-XX
119-7900-00
THP0301-Y
THP0301-B
THP0301-M
367-0564-00
367-0565-00
SOFT SIDE D CARRYING CASE ACHHS
HARD SIDED C ARRYING CASE
HANDLE; HANGING HOOK
CASE; SOFT CARRYING CASE FOR PROBES
PROBE
REPLACE
ACCESSORY
KIT:
MENT
HOOK CLIP FOR PROBE TIP (Qty 1)
GROUND LEAD WITH ALLIGATOR CLIP (Qty 1)
GROUND SPRING FOR PROBE TIP (Qty 2)
INSULATION SLEEVE FOR PROBE TIP (Qty 2)
ADJUSTMENT TOOL (Qty 1)
METAL BNC ADAPTER (Qty 1)
POWER CORD
Kit only
Kit only
Kit only
HCHHS
376-0255-00
016-2050-00
020-3085-00
Not applicable
NOTE. See the International Power Cords list that follows this
table for the type of power cord included with your instrument.
2 THS3000 Series Oscilloscopes Installation and Safety Instructions
Preface
International
power cords. Your instrument was shipped with one of the following
power cord options. Power cords for use in N orth America are UL listed and CSA
certified. Cords for use in areas other than North America are approved by at lea st
one authority acceptable in the country to which the product is shipped.
Opt. A0 – North America power
Opt. A1 – Universal Euro power
Opt. A2–Uni
ted Kingdom power
Opt. A3 – Australia power
Opt. A5 – Switzerland power
Opt. A6 – Japan power
Opt. A10 – China power
Opt. A11 – India power
Opt. A1
2–Brazilpower
CAUTION. To reduce risk of fire and shock, use the certifi ed power cord provided
with the product when using the product without battery power.
Service Options
Option Tektronix part number
r calibration service
Service
options
Extended
rvice
se
options
3yea
ar calibration service
5ye
Calibration data report
ear repair service
5y
5 year repair service R5DW
You can order the following service options for your instrument.
C3
C5
D1
R5
THS3000 Series Oscilloscopes Installation and Safety Instructions 3
Preface
Documentation
The following table lists some of the documentation that is available for this
product and shows where you can find it: in a printed manual, on the product
documentation CD-ROM, or on the Tektronix Web site at www.tektronix.com.
Table 1: Product documentation
Item Purpose Location
Installation and Safety Instructions
(this m anual)
User Manual
Performance Verification Technical
Reference
THP0301 Voltage Probe
Instructions
THSCHG External Battery Charger
Instructions
THSBAT Rechargeable Battery
Pack Instructions
119-7900-XX AC A dapter/Power
Supply Instructions
Provides safety and compliance information with
hardware installation instructions to present the
associated safety warnings. This manual is available
in English, Japanese, and Simplified Chinese.
Provides operation, application, and specifications
information. This manual is available in English,
French, German, Spanish, Italian, Portuguese, Korean,
Japanese, Simplified Chinese, Traditional Chinese,
and Russian.
Performance verification procedures for checking
instrument performance.
Provides information about using the THP0301 probe
with the instrument.
Provides information about how to use the battery
charger with this instrument.
Provides information about how to use the battery with
this instrument.
Provides information about how to use the external
power supply with this instrument.
Printed manual and also available
in electronic format on the
product documentation CD and at
www.tektronix.com/manuals
Product documentation
CD and available at
www.tektronix.com/manuals
Product documentation
CD and available at
www.tektronix.com/manuals
Printed manual and also available
in electronic format on the product
documentation CD and available
at www.tektronix.com/manuals
Printed manual and also available
in electronic format on the product
documentation CD and available
at www.tektronix.com/manuals
Printed manual and also available
in electronic format on the product
documentation CD and available
at www.tektronix.com/manuals
Printed manual and also available
in electronic format on the product
documentation CD and available
at www.tektronix.com/manuals
4 THS3000 Series Oscilloscopes Installation and Safety Instructions
General Safety Summary
General Safet
To Avoid Fire or Personal
Injury
ySummary
This manual c
user to ensure safe operation and to keep the instrument in a safe condition. Use
of this equipment in a manner not specified by the manufacturer may impair
protection provided by the equipment.
Review the following safety precautions to avoid injury and prevent damage to
this product or any products connected to it.
To avoid potential hazards, use this product only as specified.
Only qualified personnel should perform service procedures.
Use Proper Power Cord. Use only the power cord specified for this product and
certified for the country of use.
Connect and Disconnect Properly. Do not connect or disconnect probes or test
leads while they are connected to a voltage source.
Connect and Disconnect Properly. Connect the probe output to the measurement
instrument before connecting the probe to the circuit under test. Connect the
probe reference lead to the circuit under test before connecting the probe input.
Disconnect the probe input and the probe reference lead from the circuit under test
before disconnecting the probe from the measurement instrument.
ontains information and warnings that must be followed by the
Observe All Terminal Ratings. To avoid fire or shock hazard, observe all ratings
and markings on the product. Consult the product manual for further ratings
information before making connections to the product.
Do not apply a potential to any terminal, including the c ommon terminal, that
exceeds the maximum rating of that terminal.
Power Disconnect. The power cord disconnects the product from the power
source. Do not block the power cord; it must remain accessible to the user at
all times.
Do Not Operate Without Covers. Do not operate this product with covers or
panels removed.
Do Not Operate With Suspected Failures. If you suspect that there is damage to
this product, have it inspected by qualified service personnel.
Avoid Exposed Circuitry. Do not touch exposed connections and components
when power is present.
Replace Batteries Properly. Replace batteries only with the specified type and
rating.
THS3000 Series Oscilloscopes Installation and Safety Instructions 5
General Safety Summary
TermsinthisManual
Recharge Batte
cycle only.
Use Proper AC Adapter. Use only the AC adapter specified for this product.
Do Not Operate in Wet/Damp Conditions.
Do Not Operate in an Explosive Atmosphere.
Keep Product Surfaces Clean and Dry.
These terms may appear in this manual:
WARNING.
in injury or loss of life.
CAUTIO
damage to this product or other property.
Isola
used in this manual to indicate a measurement in which the product input BNC is
connected to a voltage different from earth ground.
N. Caution statements identify conditions or practices that could result in
ted, electrically floating. The terms “isolated” or “electrically floating” are
ries Properly. Recharge batteries for the recommended charge
Warning statements identify conditions or practices that could result
Symbols and Terms on the
Product
Working voltage. Voltage r atings that are mentioned in the warnings in this
manual are given as limits for “working voltage”. They represent V AC RMS
-60 Hz) for AC sine wave applications and as V DC for DC applications.
(50
These terms may appear on the product:
DANGER indicates an injury hazard immediately accessible as you read
the marking.
WARNING indicates an injury hazard not immediately accessible as you
read the marking.
CAUTION indicates a hazard to property including the product.
The following symbol(s) may appear on the product:
6 THS3000 Series Oscilloscopes Installation and Safety Instructions
ToAvoidElectricalShockorFire
To Avoid Elect
rical Shock or Fire
WAR NI NG . To avoid electrical shock or fire, if a product input is connected to
more than 42 V peak (30 VRMS) or 60 V DC, observe the following warnings:
Use only insulated voltage probes, test leads, and adapters supplied with the
product, or indicated by Tektronix as suitable for the T HS3014 and THS3024
products.
Before use, inspect voltage probes, test leads and ac cessories for mechanica l
damage and replace when damaged.
Remove all probes, test leads and ac cessories that are not in use.
Always connect the power ada pte r first to the ac outlet before connecting
it to the product.
Do not touch voltages >30 V AC RMS, 42 V AC peak, or 60 V DC.
Do not
(30 VRMS) from earth ground.
Do not
each terminal and earth ground.
connect the ground spring to voltages higher than 42 V peak
apply more than the rated voltage between the terminals or between
t apply input voltages above the rating of the instrument. Use caution
Do no
when using 1:1 test leads because the probe tip voltage will be directly
transmitted to the product.
Do not use exposed metal BNC connectors.
not insert metal objects into connectors.
Do
Use the product only as specified, or the protection supplied by the product
an be compromised.
c
Carefully read all instructions.
Do not use the product if it operates incorrectly.
Do not use and disable the product if it is damaged.
Keep fingers behind the finger guards on the probes.
Use only correct measurement category (CAT), voltage, temperature, altitude,
and amperage rated probes, test leads, and adapters for the measurement.
Do not exceed the Measurement Category (CAT) rating of the lowest rated
individual component of a product, probe, or accessory.
Measure a known voltage first to make sure that the product operates correctly.
THS3000 Series Oscilloscopes Installation and Safety Instructions 7
If Safety Features Are Impaired
Examine the cas
plastic. Carefully look at the insulation around the terminals.
Do not work alo
Comply with local and national safety codes. Use personal protective
equipment (
clothes) to prevent shock and arc blast injury where hazardous live conductors
are exposed.
The battery door must be closed and locked before you operate the product.
Do not oper
voltage exposure is possible.
Remove th
Use only specified replacement parts.
The isolated input connectors have no exposed metal and are fully insulated to
protect against electrical shock.
The BNC jacks can independently be connected to a voltage above earth ground
for isolated (electrically floating) measurements.
e before you use the product. Look for cracks or missing
ne.
approved rubber gloves, face protection, and flame resistant
ate the product with covers removed or the case open. Hazardous
e input signals before you clean the product.
If Safety Features Are Impaired
Use of the product in a manner not specified may impair the protection provided
by the equipment.
Do not use test leads if they are damaged. Examine the test leads for damaged
insulation, exposed metal, or if the wear indicator shows.
Whenever it is likely that safety is impaired, the product must be turned off
and disconnected from the line power. The matter should then be referred
to qualified personnel. Safety is likely to be impaired if, for example, the
product fails to perform the intended measurements or shows visible damage.
8 THS3000 Series Oscilloscopes Installation and Safety Instructions
Compliance Information
Compliance In
EMC Compliance
EC Declaration of
Conformity – EMC
formation
This section
environmental standards with which the instrument complies.
Meets intent of Directive 2004/108/EC for Electromagnetic Compatibility.
Compliance was demonstrated to the following specifications as listed in the
Official Journal of the European Communities:
EN 61326-1:2006, EN 61326-2-1:2006. EMC requirements for electrical equipment
for measurement, control, and laboratory use.
CISPR 11:2003. Radiated and conducted emissions, Group 1, Class A1,2,
IEC 61000-4-2:2001. Electrostatic discharge immunity
IEC 61000-4-3:2002. RF electromagnetic field immunity
IEC 61000-4-4:2004. Electrical fast transient/burst immunity
IEC 61000-4-5:2001. Power line surge immunity
lists the EMC (electromagnetic compliance), safety, and
4
3
IEC 61000-4-6:2003. Conducted RF immunity
IEC 61000-4-11:2004. Voltage dips and interruptions immunity
5
6
EN 61000-3-2:2006. AC power line harmonic emissions
EN 61000-3-3:1995. Voltage changes, fluctuations, and flicker
European co
ntact.
Tektronix UK, Ltd.
Western Peninsula
West ern Road
Bracknell, RG12 1RF
United Kingdom
1
This product is intended for use in nonresidential areas only. Use in residential areas may cause electromagnetic
interference.
2
Emissions which exceed the levels required by this standard may occur when this equipment is connected to a
test object.
3
To ensure compliance with the EMC standards listed here, high quality shielded interface cables should be used.
4
Trace bloom not exceeding +/- 3 divisions pk-to-pk may be induced under the conditions of the IEC 61000-4-3
test.
5
Trace bloom not exceeding +/-1 division pk-to-pk may be induced under the conditions of the IEC 61000-4-6 test.
6
Performance Criterion C applied at the 0%/250 cycle Voltage-Interruption test level of the IEC 61000-4-11 test.
THS3000 Series Oscilloscopes Installation and Safety Instructions 9
Compliance Information
Australia / New Zealand
Declaration of
Conformity – EMC
Complies with t
following standard, in accordance with ACMA:
CISPR 11:2003
accordance with EN 61326-1:2006 and EN 61326-2-1:2006.
Australia / New Zealand contact.
Baker & McKenzie
Level 27, AMP Centre
50 Bridge S
Sydney NSW 2000, Australia
he EMC provision of the Radiocommunications Act per the
. Radiated and Conducted Emissions, Group 1, Class A, in
treet
10 THS3000 Series Oscilloscopes Installation and Safety Instructions
Compliance Information
Safety Compli
ance
EC Declaration of
Conformity – Low Voltage
U.S. Nati
onally Recognized
Testing Laboratory Listing
Canadi
an Certification
Compliance was demonstrated to the following specification as listed in the
Official Journal of the European Communities:
Low Voltage Directive 2006/95/EC.
EN 61010-1: 2001. Safety requirements for electrical equipment for
measurement control and laboratory use.
EN 61010-031: 2008. Particular requirements for handheld probe assemblies
for electrical measurement and test equipment (including amendment 1).
UL 61010-1:2004, 2ndEdition. Standard for electrical measuring and test
equipment.
UL 61010-031:2010, 1stEdition. Particular requirements for h andheld
probe assemblies for electrical measurement and test equipment (including
amendment 1 ).
CAN/CSA-C22.2 No. 61010-1:2004. Safety requirements for electrical
equipment for measurement, control, and laboratory use. Part 1.
CAN/CSA-C22.2 No. 61010-031-10, 1stEdition. Particular requirements for
handheld probe assemblies for electrical measurement and test equipment
(including amendment 1).
itional Compliances
Add
Equipment Type
ollution Degree
P
Description
IEC 61010-1: 2001. Safety requirements for electrical equipment for
measurement, control, and laboratory use.
IEC 61010-031: 2008. Particular requirements for handheld probe assemblies
for electrical measurement and test equipment (including amendment 1).
Test and measurement equipment.
A measure of the contaminants that could occur in the environment around
and within a product. Typically the internal environment inside a product is
considered to be the same as the external. Products should be used only in the
environment for which they are rated.
Pollution Degree 1. No pollution or only dry, nonconductive pollution occurs.
Products in this category are generally encapsulated, hermetically sealed, or
located in clean rooms.
Pollution Degree 2. Normally only dry, nonconductive pollution occurs.
Occasionally a temporary conductivity that is caused by condensation must
THS3000 Series Oscilloscopes Installation and Safety Instructions 11
Compliance Information
Pollution Degree
Installation (Overvoltage)
Category Descriptions
be expected. Th
condensation occurs only when the product is out of service.
Pollution Deg
that becomes conductive due to condensation. These are sheltered locations
where neither temperature nor humidity is controlled. The area is protected
from direct sunshine, rain, or direct wind.
Pollution Degree 4. Pollution that generates persistent conductivity through
conductive dust, rain, o r snow. Typical outdoor locations.
Pollution Degree 2 (as defined in IEC 61010-1).
Terminals on this product may have different installation (overvoltage) category
designations. The installation categories are:
Measurement Category IV. For measurements performed at the source of
low-voltage installation.
Measurement Category III. For measurements performed in the building
installation.
Measurement Category II. For measurements performed on circuits directly
connected to the low-voltage installation.
is location is a typical office/home environment. Temporary
ree 3. Conductive pollution, or dry, nonconductive pollution
Overvoltage Category
Measurement Category I. For mea surements performed on circuits not
directly connected to MAINS.
Overvoltage Category II (as defined in IEC 61010-1)
12 THS3000 Series Oscilloscopes Installation and Safety Instructions
Compliance Information
Environmenta
Product End-of-Life
l Considerations
This section provides information about the environmental impact of the product.
Observe the following guidelines when recycling an instrument or component:
Handling
Equipment Recycling.
Production of this equipment required the extraction and use of natural resources.
The equipment may contain substances that could be harmful to the environment
or human health if improperly handled at the product’s end of life. In order to avoid
release of such substances into the environment and to reduce the use of natural
resource
will ensure that most of the materials are reused or recycled appropriately.
Battery Recycling. The included THSBAT lithium-ion rechargeable battery pack
must be recycled or disposed of properly.
s, we encourage you to recycle this product in an appropriate system that
This symbol indicates that this product complies with the applicable European
Union requirements according to Directives 2002/96/EC and 2006/66/EC
on waste electrical and electronic equipment (WEEE) and batteries. For
information about recycling options, check the Support/Service section of the
Tektronix Web site (www.tektronix.com).
Transporting Lithium-Ion
Batteries
Lithium-Ion batteries are subject to disposal and recycling regulations that
vary by country and region. Always check and follow your applicable
regulations before disposing of any battery. Contact Rechargeable Battery
Recycling Corporation (www.rbrc.org) for U.S.A. and Canada, or your local
battery recycling organization.
Many countries prohibit the disposal of waste electronic equipment in
standard waste receptacles.
Place only discharged batteries in a battery collection container. Use electrical
tape or other approved covering over the battery connection points to prevent
hort circuits.
s
The capacity of the lithium-ion rechargeable battery pack in this product is
under 100 Wh. The lithium equivalent content has been shown to meet the
applicable requirements as defined by the UN Manual of Tests and Criteria Part
III Subsection 38.3.
Always check all applicable local, national, and international regulations
before transporting a lithium-ion battery.
Transporting an end-of-life, damaged, or recalled battery may, in certain
cases, be specifically limited or prohibited.
THS3000 Series Oscilloscopes Installation and Safety Instructions 13
Compliance Information
Restriction of Hazardous
Substances
This product is
scope of the 2002/95/EC RoHS Directive.
classified as Monitoring and Control equipment, and is outside the
14 THS3000 Series Oscilloscopes Installation and Safety Instructions
Operating Requirements
Operating Req
uirements
This section
that you need to know to operate your product safely and correctly. Refer to
the complete product specifications in the THS3000 S eries Oscilloscopes User
Manual for additional information.
provides some electrical, environmental, and physical specifications
Electrical Ratings
Table 2: Electrical ratings
Category Standards or description
Max input
voltage (AC
or DC rms)
Oscilloscope
inputs direct
on BNC
With voltage
probe
THP0301
Probe tip to
probe tip
600 V C AT III / 1000 V CAT II
300 V CAT III
300 V C AT III / 600 V CAT II
AC Power Requirements
Battery Power
equirements
R
This instrument can only be safely operated using Tektronix part number
900-XX, which is an 18 V DC output power adapter. This external AC
119-7
adapter has a line frequency of 50 or 60 Hz, over the range of 100-240 V, without
the need for configuration, exce pt the power cord. (See page 3, International
power cords.). Refer to the Specifications section of the user manual for additional
information on electrical requirements.
WAR NI NG . Fire can cause personal injury and/or property damage. To prevent
sk of fire, do not use any AC adapter with this product other than Tektronix part
ri
number 119-7900-XX, which was shipped with this instrument.
This instrument is powered by the THSBAT, a 10.8 V DC custom UL recognized
i-ion battery pack. For installation information see the Battery Installation
L
section of this manual. (See page 19.)
THS3000 Series Oscilloscopes Installation and Safety Instructions 15
Operating Requirements
Environmental Ratings
Table 3: Environmental performance
Category Standards or description
Temperature
Maximum
relative
humidity (RH)
e
Altitud
Operating 0 °C to +40 °C (+32 °F to +104 °F), with battery
0°Cto+50°C(
Nonoperating
Operating No precipitation (noncondensing) from 0 °C to +10 °C (+32 °F to +50 °F)
Nonopera
Operating CAT III 600 V, CAT II 1000 V: 3000 meters (10,000 feet)
ting
–20 °C to +60
Instrument must be acclimatized before use.
95 ± 5% from +10 °C to +30 °C (+50 °F to +86 °F) RH, noncondensing
75 ± 5% from
45 ± 5% from +40 °C to +50 °C (+104 °F to +122 °F) RH, noncondensing
No precipitation (noncondensing) from –20 °C to +60 °C (–4 °F to +140 °F)
+32 °F to +122 °F), without battery
°C(–4°Fto+140°F)
+30 °C to +40 °C (+86 °F to +104 °F) RH, noncondensing
ating
ure
IP Code
Physi
Nonoper
Enclos
protection
cal Specifications
Table 4: Physical characteristics
acteristic
Char
Dimensions
Weight
Height
Width
Depth
Net
ipping
Sh
12192 meters (40,000 feet)
ry location only
IP41, d
dard
Stan
illimeters (10.3 inches), excluding strap
263 m
millimeters (7.5 inches)
190
illimeters (2.6 inches)
67 m
2 kilograms (4.8 pounds), including battery pack, excluding probes
2.
andard version: 4.7 kilograms (10.4 pounds), approximate
St
itted version: 7.8 kilograms (17.1 pounds), approximate
K
16 THS3000 Series Oscilloscopes Installation and Safety Instructions
Connectors
Connectors
Input Connectors
The followin
instrument.
Top panel
Your instrument has four input connectors on the top panel. The color at the base
of each insulated BNC corresponds to the color of the related channel button
on the front panel of the instrument.
Input
Ch 1. Yellow safety insulated BNC
Ch 2. Blue safety insulated BNC
g figures show the channel inputs located in the top panel of the
Connector
Power Connector
Ch 3. Magenta safety insulated BNC
Ch 4. Green safety insulated BNC
The power connector allows you to use an external power source to power the
instrument. This instrument can only be safely operated using Tektronix part
number 119-7900-XX, which is an 18 V DC output power adapter.
WAR NI NG . Fire can cause personal injury and/or property damage. To prevent
risk of fire, do not use any AC adapter with this product other than the AC adapter
provided by Tektronix for this instrument.
Power connector
THS3000 Series Oscilloscopes Installation and Safety Instructions 17
Connectors
USB Connector
Mini-USB Connector
The instrument
device to the instrument for data storage.
USB connector
The instrument has a mini-USB type B port that allows you to connect a PC to the
instrument for remote control and data transfer using OpenChoice® Desktop.
Mini-USB connector
has a USB port that allows you to connect an external memory
Probe Adjustment
Connector
The instrument has a probe adjustment connector that allows you to calibrate
voltage probes. The probe calibration signal on the connector allows you to
calibrate the probe to the input channel of the instrument.
Probe adjustment connector
18 THS3000 Series Oscilloscopes Installation and Safety Instructions
Getting Started
Getting Start
ed
This section
How to install the battery and the AC power adapter.
Howtoturnonandofftheinstrument.
How the front panel functions.
How to perform a functional check.
What safety concerns to be aware of when taking floating measurements.
Refer to the user manual for more detailed operation and application information.
Battery Pack Safety Information
Before installing the battery pack, read the following safety information.
Recommendations For
Safe Storage of Battery
Pack
Do not store battery packs near heat or fire. Do not store in sunlight.
Do not remove a battery pack from its original packaging until required for
use.
provides the following information:
Recommendations For
Safe Use of Battery Pack
When possible, remove the battery pack from the equipment when not in use.
Fully charge the battery pack before storing it for an extended period to avoid
adefect.
After extended periods of storage, it may be necessary to charge and discharge
the battery packs several times to obtain maximum performance.
Keep the battery pack out of the reach of children and animals.
Seek medical advice if a battery or part of it was swallowed.
The battery pack must be charged before use. Use only Tektronix approved
power adapters or external chargers to charge the battery pack. Refer to the
battery charger manual for proper charging instructions.
Do not leave a battery on prolonged charge when not in use.
The battery pack gives the best performance when operated at normal room
temperature20°C±5°C(68°F±9°F).
Do not put battery packs near heat or fire. Do not put in sunlight.
Do not subject battery packs to sev ere impacts such as mechanical shock.
Keep the battery pack clean and dry. Clean dirty connectors with a dry,
clean cloth.
THS3000 Series Oscilloscopes Installation and Safety Instructions 19
Getting Started
Do not use any ch
this equipment.
Do not use any b
Tektronix for use w ith this product.
Take carefu
external battery charger.
Do not short
where the terminals can be shorted by metal objects such as coins, paperclips,
pens, or other items).
Never use a battery pack or charger showing visible damage.
Batterie
exposure to chemicals occurs, clean the affected area with water and get
medical help. Repair the product before use if the battery leaks.
Alteration of battery pack: do not attempt to open, modify, reform or repair a
battery pack that appears to be malfunctioning or that was physically damaged.
Do not disassemble or crush battery packs.
Use th
Retain the original product information for future reference.
s contain hazardous chemicals that can cause burns or explode. If
e battery only in the application for which it is intended.
arger other than that specifically provided for use with
attery pack other than that designed or recommended by
l notice of correct placement of the battery in the product or the
-circuit a battery pack. Do not keep battery packs in a place
mmendations For
Reco
Safe Transport of Battery
Packs
The battery pack must adequately be protected against short-circuit or damage
during transport.
Always consult the applicable International Air Transportation Association
or International Civil Aviation Organization instructions when preparing to
ship the battery pack by air.
Always consult the applicable International Maritime Organization IMDG
Code requirements when preparing to ship the battery pack by water.
Always consult national/local guidelines that are applicable for shipment
by mail or other transporters.
20 THS3000 Series Oscilloscopes Installation and Safety Instructions
Getting Started
Recommendations For
Safe Disposal of a Battery
Pack
A failed batter
regulations.
Dispose of pro
Dispose in discharged condition and cover the battery terminals w ith isolation
tape.
NOTE. See the Environmental Considerations section in this manual for
information on battery pack disposal and recycling. (See page 13.)
WAR NI NG . Toreduceriskoffire or shock, do not use any battery but the battery
Tektronix shipped with this product. Only use the THSBAT battery pack with
this product.
When handling the battery pack, take the following precautions:
Do not d
Do not short the external contacts on a battery.
Do not dispose of a battery in fire or water.
y pack should be properly disposed of in accordance with local
perly: do not dispose of the battery as unsorted municipal waste.
isassemble, crush, or puncture a battery.
Do not expose a battery to temperatures above +60 °C (+140 °F).
Keep the battery away from children.
Avoid exposing the battery to excessive shock or vibration.
ot use a damaged battery.
Do n
If a battery pack has leaking fluids, do not touch any fluids. Dispose of a
aking battery pack. See the Environmental Considerations section in this
le
manual for information on battery pack disposal and recycling. (See page 13.)
case of eye contact with fluid, do not rub eyes. Immediately flush eyes
In
thoroughly with water for at least 15 minutes, lifting upper and lower lids,
until no evidence of the fluid remains. Seek medical attention.
NOTE. Read the instructions that were shipped with the battery pack for more
information about the THSBAT battery pack. You can also find the document
online at www.tektronix.com/manuals.
NOTE. Read the battery section in this manual for more information about battery
specifications. (See page 15, Electrical Ratings.)
THS3000 Series Oscilloscopes Installation and Safety Instructions 21
Getting Started
Battery Installation
Read the battery pack safety information before installing the battery pack. To
install the THSBAT battery pack, follow these steps:
1. Place the instrument face down on a flat surface.
2. Check that the tilt stand is closed.
3. Unlock the t
screwdriver by turning the screws 90° to the left, so that the screw slats are
horizontal.
wo locking screws on the rear of the instrument using a flathead
22 THS3000 Series Oscilloscopes Installation and Safety Instructions
Getting Started

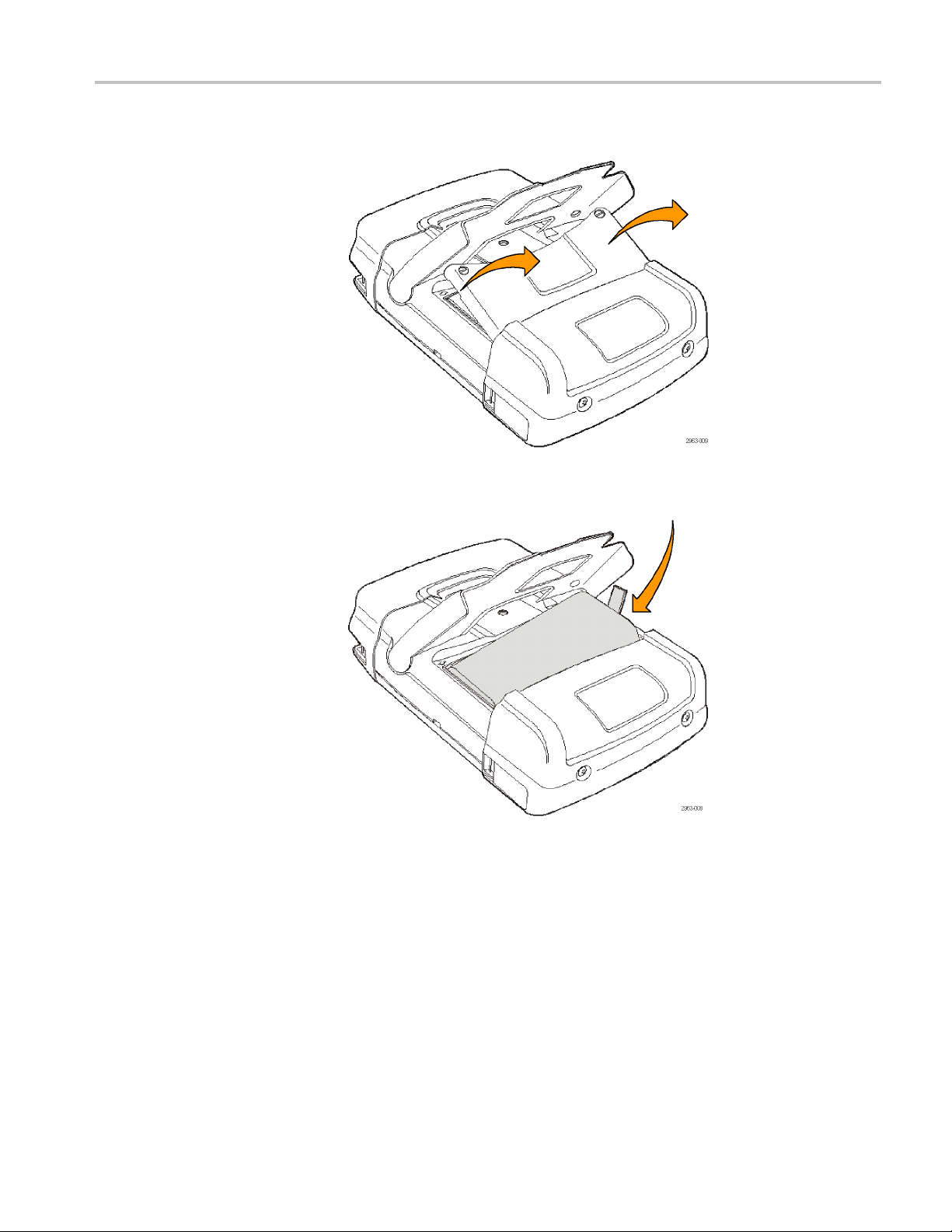

4. Remove the batt
5. Insert the THSBAT battery pack into the instrument, aligning the contacts on
the battery with the contacts on the instrument.
ery cover from the instrument.
6. Replace the battery cover.
7. Lock the battery cover screws by turning the screws 90° to the right so that
the screw slats are vertical.
THS3000 Series Oscilloscopes Installation and Safety Instructions 23
Getting Started
AC Power Adapt
er Connection
To use the external power source, connect the AC adapter (Tektronix part number
119-7900-XX) and power cord that was shipped with this instrument as follows.
1. Connect the power cord to the AC adapter.
2. Connect
side base of the instrument.
the AC adapter to the power connector labeled Input on the right
3. Plug the power cord into an appropriately configured, properly grounded
power outlet.
. Read the AC power adapter requirements section in this manual for more
NOTE
information about external power specifications. (See page 15.)
24 THS3000 Series Oscilloscopes Installation and Safety Instructions
Getting Started
Power On and Po
Power On
Power Off
wer Off Procedures
After you have installed the battery or connected the AC adapter to the instrument,
turn it on and off as follows.
1. If you are using a battery pack only, go to step 2. If you are using an external
power source, check that the AC power adapter is connected to the instrument
and that the adapter is connected to a power cord that is plugged into a
properly g
2. Press the power button on the instrument front panel and the instrument will
turn on.
1. Press the power button on the instrument front panel to turn the instrument off.
2. To remove power completely, disconnect the AC adapter from the side panel
of the instrument and remove the battery.
rounded power outlet.
THS3000 Series Oscilloscopes Installation and Safety Instructions 25
Getting Started
Front Panel Co
Layout and U sage
ntrols
NOTE. Some of the controls that this section covers are option dependant. For a
list of the options that are installed on your instrument, press the Utility button
and select View Options.
The front panel elements shown below are described in the table that follows.
Front panel
Control Element or Group Description
Power button
Ch 1 Press to view the Channel 1 setup menu.
Ch 2 Press to view the Channel 2 setup menu.
Ch 3 Press to view the Channel 3 setup menu.
Ch 4 Press to view the Channel 4 setup menu.
Single Press to capture a single acquisition (one-time screen update).
Acquire Press to set acquisition parameters.
Run/Stop Press to start and stop measurements. When the display screen is frozen, the word Stop
Utility
Autoset
AutoRange
Menu Off
Press to turn power on or off.
appears on the right side of the display screen.
Press to access menus for adjusting date, time, language, display contrast and lightness, and
viewing model, version, and calibration information, and to restore factory default settings.
Single-button, automatic setup of all active channels for vertical, horizontal, and trigger
systems.
Press and hold the A utoset button for the AutoRange function. This function provides
continuous auto setup of vertical, horizontal, and trigger systems that track signal changes.
Press to hide the display s creen menu. Press again to display the menu.
26 THS3000 Series Oscilloscopes Installation and Safety Instructions
Getting Started
Control Element or Group Description
Zoom (magnifying glass) Press to magnify a particular area of the waveform. Use the arrow keys, the vertical position
keys, or the horizontal position and scale keys to decrease and increase the time/div, or
to position th
Cursors
Save Press to access the Save menu to save waveforms, settings, or screen images.
Vertical Position
Vertical Scale
Horizontal Position
Horizontal Scale
Trigger
Trigger Level Use to set the level at which you want to trigger an acquisition.
Up/Down/Left/Right arrow keys and
button
Enter
unction buttons
Four f
Press to a ccess horizontal cursors to m easure the amplitude, high or low value, or overshoot
of a waveform
Press to access vertical cursors for a time measurement (T, 1/T), a mVs-mAs-mWs
measurement, or an RMS measurement of the trace section between the cursors.
Use to adjust the waveform up or down.
Use to adjust the vertical scale.
Use to adjust the waveform right or left.
Use to adjust the horizontal scale.
Press to access the triggering functions: illuminated (triggered), not illuminated (not triggered),
and fl as
Use to traverse between menu items. Press ENTE R to select a menu item or to start an action.
These buttons are located immediately below the display screen and allow you to select
exten
e w aveform.
.
hing (waiting for trigger).
ded menu items.
Functional Check
After you have installed the battery or connected external power, perform this
quick functional check to verify that your instrument is operating correctly.
1. Press the power button on the front panel to turn on the instrument.
2. After a few seconds, you should see a colored trace on the display screen. The
color of the trace corresponds to the color of the channel input button on
the front panel.
3. Connect a voltage probe to the Ch 1 input BNC on the instrument top panel.
The color at the base of each BNC matches the color of the associated channel
button and the color of the probe.
4. Attach the probe tip and reference lead to the probe calibration connector
located above the USB port on the left side of the instrument.
5. Press the Ch 1 button to view the menu.
6. Select PROBE 1 and then use the arrow keys and the Enter button to choose
the appropriate attenuation from the menu.
7. Return to the PROBE 1 menu and select PROBE CAL.
8. Select Ye s .
THS3000 Series Oscilloscopes Installation and Safety Instructions 27
Getting Started
9. You will see the
500 Hz). This is the signal used to calibrate the probe. (See the THS3000
Series Oscilloscopes User Manual for probe calibration information). (See
Figure 1.)
10. Adjust the probe as needed.
11. Select Continue and instrument will respond that the calibration is complete
and the calibration signal will be removed.
12. Select Close.
13. Repeat ste
rising edge of a square wave on the display (approximately
ps 3 through 12 on all remaining channels.
re 1: Rising edge of square wave
Figu
28 THS3000 Series Oscilloscopes Installation and Safety Instructions
Take Floating Measurements
You can use the independently floating isolated inputs to measure signals that are
independently floating from each other. The instrument has independently floating
isolated inputs. Each input section (1, 2, 3, and 4) has its own signal input and
its own reference input. The reference input of each input section is electrically
isolated fr
The isolated input architecture of this instrument offers the following advantages:
Simultaneous measurement of independently floating signals.
Additional safety. Because the commons are not directly connected, the
chance of causing a short circuit when measuring multiple signals is greatly
reduced.
Additional safety. When measuring in systems with multiple grounds, the
ground currents induced are kept to a minimum.
Getting Started
om the reference inputs of the other input sections.
NOTE. F
the THS3000 Series Oscilloscopes U ser Manual. You will find it on the p roduct
documentation CD that was shipped with your instrument or on the Tektronix
Web site at www.tektronix.com/manuals.
Many handheld oscilloscope products have the architecture shown below, which
shar
all input signals must have the same voltage reference when you take any
multi-channel measurements.
or more detailed information about taking floating measurements, s ee
es a common reference for the oscilloscope channels. With this architecture,
Most bench-top oscilloscopes share the architecture shown below, but without
the insulated case. Without differential preamplifiers or external signal isolators,
bench-top oscilloscopes are not suitable for taking floating measurements.
THS3000 Series Oscilloscopes Installation and Safety Instructions 29
Getting Started
Attach th
e Reference
Leads Correctly
Beware of High Voltages
If you are using all four of the oscilloscope channels, you must attach the probe
reference lead for each channel directly to your circuit. These attachments are
required because the oscilloscope channels are electrically isolated; they do not
share a
each probe to maintain good signal fidelity.
The pr
than the probe tip. When taking a floating measurement between two nodes of a
circuit, attach the probe reference lead to the lowest impedance or least dynamic
of the two nodes.
Understand the voltage ratings for the probes you are using and do not exceed
those ratings. Two ratings are important to know and understand:
T
Specifications section of the user manual for more information.
WARNING. To prevent electrical shock, do not exceed the measurement o r floating
voltage ratings for the oscilloscope input BNC connector, probe tip, or probe
reference lead.
common chassis connection. Use the shortest possible reference lead with
obe reference lead presents a higher capacitive load to the circuit-under-test
The maximum measurement voltage from the probe tip to the probe reference
lead
The maximum floating voltage from the probe reference lead to earth ground
hese two voltage ratings depend on the probe and your application. Refer to the
30 THS3000 Series Oscilloscopes Installation and Safety Instructions
前言
前言
本文档包含以下信息：
标准和可选附件清单
有关避免人身伤害，并防止损坏本产品或与本产品连接的任何产品的
重要安全性预防措施
仪器遵循的 EMC（电磁兼容性）、安全和环境标准
使用本产品的电压、功率和环境要求
电池组安全信息和安装说明
外部电源安装说明
开机和关机步骤
前面板控件说明
功能检查步骤
附件
关于进行浮动测量的重要安全信息
下表所列为标准和可选附件。仪器附带的标准附件取决于所订购的基本仪
器还是套件版本。下表示出了哪些是标准附件，哪些是可选附件。仅为套
件版本标配的物品也予以注明。
打开仪器包装，检查是否收到表中属于您的仪器配置的标准附件所有物
品。如果订购了可选附件，请检查发货中是否包含这些附件。
可能要保留运输用包装箱及包装材料（包括防静电袋），以备装运仪器时
使用。请访问 www.tektronix.com 了解关于附件的最新信息。
： 仅为套件版本标配的物品在“标准”栏内标记为“仅套件”。
说明
THS3000 Series Oscilloscopes Installation and Safety Instructions 31
前言
标准附件及可选附件
附件 标准 可选 Tektronix 部件号
THS3000 系列示波器文档套件
本套件包含这本印刷手册 (071-2963-XX) 以及内含各种用户文档的
光盘 (063-4379-XX)。 ( 见第34页，
THS3000 系列示波器 7 小时锂电池
电源；外部 AC-DC，隔离式，100-260 VAC，50-60 Hz，IEC320-C14 连
接器输入 18 V；安全控制
探头；黄色 300 MHZ 10X 无源
探头；蓝色 300 MHZ 10X 无源
探头；粉红色 300 MHZ 10X 无源
探头；绿色 300 MHZ 10X 无源
电缆；USB-A 至 MINI-USB-B，用于电脑连接 不适用于订单
手柄，搬运
手柄；绑带，悬吊
外部电池充电器
软质提包
硬质提包
手柄；悬吊
提包；探头软提包
探头更换附件
套件：
钩
文档
)
仅套件
仅套件
仅套件
020-3086-XX
THSBAT
119-7900-00
THP0301-Y
THP0301-B
THP0301-M
THP0301-G
367-0564-00
367-0565-00
THSCHG
ACHHS
HCHHS
376-0255-00
016-2050-00
020-3085-00
探头端部
带鳄鱼夹的接地引线（数量 1）
探头端部用的接地弹簧（数量 2）
探头端部
调节工具（数量 1）
金属 BNC 适配器（数量 1）
电源线
用的钩夹（数量 1）
用的绝缘套管（数量 2）
不适用
说明： 参阅此表后面的国际电源线列表，了解仪器
含的电源线类型。
中包
32 THS3000 Series Oscilloscopes Installation and Safety Instructions
前言
国际电源线: 仪器出厂时带有
下面一种电源线选件。供北美地区用户使用
的电源线列入 UL 认证目录，并通过了 CSA 认证。供非北美地区用户使
用的电源线经过了产品所在国家（或地区）承认的至少一家权威机构的认
证并获得了许可。
选件A0 – 北美电源
选件A1 – 欧洲通用电源
选件A2 – 英国电源
选件A3 – 澳大利亚电源
选件A5 – 瑞士电源
选件A6 – 日本电源
选件A10 – 中国电源
选件A11 – 印度电源
选件A12 –
巴西电源
注意： 为降低火灾和电击风险，本产品在不使用电池工作时，请使用产
品附带的认证电源线。
维修服务选项
选项 Tektronix 部件号
维修服务选
项
延长维修选项5 年维修服务
3 年校准服务
5 年校准服务
校准数据报告
5 年维修服务
您可以为仪器订购以下维修服务选项。
C3
C5
D1
R5
R5DW
THS3000 Series Oscilloscopes Installation and Safety Instructions 33
前言
文档
下表列出了为本产品提供的
一些文档，并且显示了可从何处获取这些
文档：以印刷手册形式提供，也可从产品文档光盘或 Tektronix 网站
www.tektronix.com 上获取。
表 5: 产品文档
项目 用途 位置
安装和安全性说明（本手册） 提供安全性和符合性信息以及硬件安装说明，
并以此介绍相关安全警告。本手册提供英文、
日文和简体中文版本。
用户手册 提供操作、应用和技术规格信息。本手册提供
英文、法文、德文、西班牙文、意大利文、葡
萄牙文、韩文、日文、简体中文、繁体中文
和俄文。
性能验证技术参考 检查仪器性能的性能验证程序。 产品文档光盘以及
THP0301 电压探头使用说明 提供如何在本仪器上使用 THP0301 探头的相
关信息。
THSCHG 外部电池充电器使用
说明
提供如何在本仪器上使用电池充电器的相关
信息。
印刷手册，同时在
产品文档光盘以及
www.tektronix.com/manuals
上提供电子格式
产品文档光盘以及
www.tektronix.com/manuals
www.tektronix.com/manuals
印刷手册，同时在
产品文档光盘以及
www.tektronix.com/manuals
上提供电子格式
印刷手册，同时在
产品文档光盘以及
www.tektronix.com/manuals
上提供电子格式
THSBAT 可充电电池组使用说明 提供如何在本仪器上使用电池的相关信息。 印刷手册，同时在
产品文档光盘以及
www.tektronix.com/manuals
上提供电子格式
119-7900-XX 交流适配器/电
源使用说明
提供如何在本仪器上使用外部电源的相关信
息。
印刷手册，同时在
产品文档光盘以及
www.tektronix.com/manuals
上提供电子格式
34 THS3000 Series Oscilloscopes Installation and Safety Instructions
常规安全概要
常规安全概要
本手册包含用户必须遵守的信息和警告，以确保安全操作并保持仪器的安
全状态。不按制造商的规定使用本仪器会损害设备提供的保护。
详细阅读下列安全性预防措施，以避免人身伤害，并防止损坏本产品或与
本产品连接的任何产品。
为避免可能的危险，请务必按照规定使用本产品。
只有合格人员才能执行维修程序。
避免火灾或人身伤害
使用合适的电源线:
正确连接和断开: 探头或测试导线连接到电压源时请勿插拔。
正确连接和断开: 将探头连接到被测电路之前，先将探头输出端连接到测
量仪器。在连接
将探头与测量仪器断开之前，请先将探头输入端及探头基准导线与被测电
路断开。
遵循所有终端额定值: 为避免火灾或电击危险，请遵循产品上所有的额定
值和标记说明。在连接产品之前，请先查看产品手册，了解额定值的详细
信息。
对任何终端（包括公共终端）施加的电压不要超过该终端的最大额定值。
断开电源: 电源线可以使产品断开电源。不要阻挡电源线；用户必须能随
时触及电源线。
切勿开盖操作: 外盖或面板打开时请勿运行本产品。
疑故障时不要操作: 如果怀疑本产品已损坏，请让合格的维修人员进
有可
行检查。
只使用所在国家认可的本产品专用电源线。
探头输入端之前，请先将探头基准导线与被测电路连接。
远离裸露电路: 电源接通后请勿接触外露的接头和元件。
正确更换电池: 只能更换为指定类型并具有指定额定值的电池。
正确为电池充电: 只能采用推荐的充电周期充电。
使用合适的交流适配器: 只能使用本产品中指定的交流适配器。
THS3000 Series Oscilloscopes Installation and Safety Instructions 35
常规安全概要
请勿在潮湿环境下操作:
请勿在易燃易爆的气体中操作:
请保持产品表面清洁干燥:
本手册中的术语
产品上的符号和术语
本手册中可能使用以下术语：
警告： “警告”声明指出可能会造成人身伤害或危及生命安全的情况或
操作。
注意： “注意”声明指出可能对本产品或其他财产造成损坏的情况或操
作。
隔离，电气浮动: 本手册中使用术语“隔离”或“电气浮动”来表示在测
量中产品的输入 BNC 连接到非接地的电压上。
工作电压: 本手册中警告信息所提到的电压额定值为“工作电压”的极限
值。在正弦波交流应用中表示 V AC RMS (50-60 Hz)，在直流应用中表示
VDC。
以下术语可能在产品上出现：
“危险”表示您看到该标记时可直接接触到人身伤害的危险。
“警告”
表示您看到该标记时不会直接接触到人身伤害的危险。
“注意”表示可能会对本产品或其他财产带来的危险。
产品上可能出现以下符号：
36 THS3000 Series Oscilloscopes Installation and Safety Instructions
避免电击或火灾
警告： 为避免电击或火灾，当产品输入端连接到 42 V 峰值 (30 VRMS)
或 60 V DC 的电压时，
避免电击或火灾
请遵守以下警告：
仅使用产品附带的或 T
的绝缘电压探头、测试引线和适配器。
在使用之前，请检查电压探头、测试引线和附件是否有机械损坏，如
损坏则予以更换。
拔掉所有不用的探头、测试引线和附件。
务必先将电源适配器连接到交流插座，然后再连接到本产品。
不要接触>30VACRMS、42VAC峰值或60VDC的电压。
不要将接地弹簧连接到高于接地 42 V 峰值 (30 VRMS) 的电压。
在端子之间或者端子与接地之间施加的电压不要高于额定电压。
不要施加高于仪器额定值的输入电压。在使用 1:1 测试引线时要小
心，因为探头端部电压会直接传输到产品上。
不要使用暴露的金属 BNC 连接器。
不要将金属物体插入连接器。
仅按规定使用本产品，否则产品提供的保护可能受损。
认真阅读所有说明。
本产品工作不正确时请不要使用。
ektronix 表示符合 THS3014 和 THS3024 产品
本产品损坏时请不要使用并禁止其使用。
请将手指放在探头上手指防护装置的后面。
仅使用正确的测量类别 (CAT)、电压、温度、海拔高度和电流额定的
探头、引线和适配器进行测量。
不要超过本产品、探头或附件中各组件的额定值最低的测量类别 (CAT)
额定值。
先测量一个已知电压以确定本产品工作正常。
在使用产品之前请先检查外壳。查看是否有裂纹或缺失塑料部件。认
真查看端子周围的绝缘。
不要单独工作。
遵守当地和国家安全法令。在有危险的带电导体暴露时，请使用个人
保护装备（经认可的手套、面罩和防火服）以防电击和强电弧伤害。
在操作本产品之前，必须将电池盖关闭并锁定。
THS3000 Series Oscilloscopes Installation and Safety Instructions 37
如果安全功能受损
不要在护盖拆除或机壳打开的
露。
在清洁本产品时，请先拔掉
仅使用规定的替换部件。
隔离式输入连接器没有外露金属并完全隔离，以防止电击。
BNC 插孔可独立连接到高于接地的电压来进行隔离（电气浮动）测量。
如果安全功能受损
不按规定使用本产品可能损害设备提供的保护。
测试引线损坏后不能再使用。请检查测试引线是否绝缘破坏、金属外
露或者出现磨损迹象。
一旦安全性可能受损，必须要关闭本产品并断开线路电源。然后交由
合格人员处理。例如，如果产品无法显示出预想的测量结果或者显示
出可视损坏，
状态上操作本产品。可能有危险电压暴
输入信号。
安全性就有可能受损。
38 THS3000 Series Oscilloscopes Installation and Safety Instructions
符合性信息
EMC 符合性
符合性信息
此部分列出仪器遵循的 EMC（电磁兼容性）、安全和环境标准。
EC 一致性声明 - EMC
符合 Directive 2004/108/EC 有关电磁兼容性的要求。已证明符合《欧洲
共同体公报》中所列的以下技术规格：
EN 61326-1
:2006，EN 61326-2-1:2006: 测量、控制和实验室用电气设备
EMC 要求。
CISPR 11:
2003。 放射和传导辐射量，组 1，A 类
1,2,3
IEC 61000-4-2:2001。 静电放电抗扰性
IEC 61000-4-3:2002。 射频电磁场抗扰性
IEC 61000-4-4:2004。 电气快速瞬变/突发抗扰性
4
IEC 61000-4-5:2001。 电源线路浪涌抗扰性
IEC 61000-4-6:2003。 传导射频抗扰性
IEC 61
000-4-11:2004。 电压骤降和中断抗扰性
5
6
EN 61000-3-2:2006: 交流电源线谐波辐射
EN 61000-3-3:1995: 电压变化、波动和闪变
欧洲联
系方式:
Tektronix UK, Ltd.
Western Peninsula
Western Road
Bracknell, RG12 1RF
United Kingdom（英国）
1
本产品仅在非居民区内使用。在居民区内使用可能造成电磁干扰。
2
当该设备与测试对象连接时，可能产生超过此标准要求的辐射级别。
3
为确保符合上面列出的 EMC 标准，应使用高质量的屏蔽接口电缆。
4
在 IEC 61000-3-3 测试条件下，可感应出峰-峰值不超过 +/- 3 格的光迹噪声。
5
在 IEC 61000-3-6 测试条件下，可感应出峰-峰值不超过 +/- 1 格的光迹噪声。
6
在 IEC 61000-4-11 测试的 0%/250 循环电压中断测试电平上使用性能标准 C。
THS3000 Series Oscilloscopes Installation and Safety Instructions 39
符合性信息
澳大利亚/新西兰一致性
声明 – EMC
根据 ACMA，符合 Radi
定的以下标准：
CISPR 11:2003
EN 61326-1:2006 和 EN 61326-2-1:2006。
澳大利亚/新西兰联系方式:
Baker & McKenzie
Level 27, AMP Centre
50 Bridge Street
Sydney NSW
ocommunications Act（无线电通信法）有关 EMC 规
。 放射和传导辐射量，组 1，A 类，依照
2000, Australia
40 THS3000 Series Oscilloscopes Installation and Safety Instructions
安全符合性
符合性信息
EC 一致性声明 - 低电压
美国国家认可的测试实
验室列表
加拿大认证
其他符合性
经证明符合《欧洲共同体官方公报》中所列的以下技术规范：
低电压指令 2006/95/EC。
EN 61010-1:2001。 测量、控制和实验室用电气设备的安全性要求。
EN 61010-031:2008。 电气测量和测试设备的手持探头部件的特殊要
求（包括修订 1）。
UL 61010-1:2004，第 2版。 电气测量和测试设备的标准。
UL 61010-031:2010
的特殊要求（包括修订 1）。
CAN/CSA-C22.2 No. 61010-1:2004。测量、控制和实验室用电气设备
的安全性要求。第 1 部分。
CAN/CSA-C22.2 No. 61010-031-10，第 1版。 电气测量和测试设备
的手持探头部件的特殊要求（包括修订 1）。
IEC 61010-1:2001。 测量、控制和实验室用电气设备的安全性要求。
IEC 61010-031:2008。 电气测量和测试设备的手持探头部件的特殊
要求（包括修订 1）。
，第 1 版。 电气测量和测试设备的手持探头部件
设备类型
污染度说明
污染度
测试和测量设备。
对产品周围和产品内部环境中可能出现的污染的一种量度。通常认为产品
的内部环境与外部环境相同。产品只应该在其规定环境中使用。
污染度 1。 无污染或仅出现干燥、非传导性污染。此类别的产品通
常进行了封装、密封或被置于干净的房间中。
污染度 2。 通常只发生干燥、非传导性污染。偶尔会发生由凝结引
起的临时传导。典型的办公室/家庭环境属于这种情况。只有当产品处
于非使用状态时，才会发生临时凝结。
污染度 3。 传导性污染，或由于凝结会变成传导性污染的干燥、非传
导性污染。此类场所为温度和湿度不受控制的建有遮盖设施的场所。
此类区域不受阳光、雨水或自然风的直接侵害。
污染度 4。 通过传导性的尘埃、雨水或雪而产生永久传导性的污染。
户外场所通常属于这种情况。
污染度 2（如 IEC 61010-1 中定义）。
THS3000 Series Oscilloscopes Installation and Safety Instructions 41
符合性信息
安装（过压）类别说明
过压类别
本产品的端子可能有不同的安
测量类别 IV。 用于在低压安装电源处进行的测量。
测量类别 III。 用于在建筑安装中进行的测量。
测量类别 II。 用于在与低压安装直接相连的电路上进行的测量。
测量类别 I。 用于在不直接连接到市电的电路上进行的测量。
过压类别 II（如 IEC 61010-1 中定义）
装（过压）类别指定。安装类别包括：
42 THS3000 Series Oscilloscopes Installation and Safety Instructions
环境注意事项
符合性信息
本部分提供有关产品对环境影响的信息。
产品报废处理
回收仪器或元件时，请遵守下面的规程：
设备回收:
生产本设备需要提取和使用自然资源。如果对本产品的报废处理不当，则
该设备中包含的某些物质可能会对环境或人体健康有害。为避免将有害物
质释放到环境中，并
产品，以确保大部分材料可以得到恰当地重复使用或回收。
此符号表示该产品符合欧盟有关废旧电子和电气设备 (WEEE) 以及
电池的 2002/96/EC 和 2006/66/EC 号指令所规定的相关要求。有
关回收方式的信息，请查看 Tektronix 网站 (www.tektronix.com)
上的 Support/Service（支持/服务）部分。
电池回收: 所带的 THSBAT 锂离子可充电电池组必须正确回收或处置。
各国和地区对锂离子电池的处置和回收有着不同的规定。请始终核实
并遵守当地的现行法规。在美国和加拿大，请联系可充电电池回收公
司 (www.
很多国家/地区禁止将废旧电子设备弃置于标准废物容器内。
请仅将放电后的电池放入电池收集容器内。用电气胶带或其他认可的
覆盖物遮盖电池连接点以防短路。
rbrc.org) 或者您当地的电池回收机构。
减少对自然资源的使用，建议采用适当的方法回收本
运输锂离
子电池
有害物质限制
本产品中的锂离子充电电池组的容量在 100 Wh 以下。等效锂含量已证明
符合“联合国测试和标准手册”第 III 部分第 38.3 节中所规定的相应
要求。
在运输锂离子电池之前，请始终核实所有现行的地方、国内和国际法
规。
在某些情况下，会特别限制或禁止对报废、损坏或回收的电池进行运
。
输
根据其分类，本产品属于监视控制设备，不在 2002/95/EC RoHS 指令范
围之列。
THS3000 Series Oscilloscopes Installation and Safety Instructions 43
操作要求
操作要求
本部分提供为安全正确地操
格。有关更多详情，请参阅《THS3000 系列示波器用户手册》中的完整产
品规格。
电气额定值
表 6: 电气额定值
类别 标准或说明
最大输入电压
（交流或直流
均方根）
交流电源要求
示波器 BNC
上直接输入
使用电压探头
THP0301
探头端部至探
头端部
600 V CAT III / 1000 V CAT II
300 V CAT III
300 V CAT
使用 Tektronix 部件号 119-7900-XX 即 18 V 直流输出电源适配器，本
仪器可以安全地工作。这种外部交流适配器使用频率 50 或 60 Hz，范围
在 100-240 V 的市电，除了电源线以外无需配置。( 见第33页，
线
). 有关电气要求的更多信息，请参阅用户手册中的技术规格部分。
作产品而需要了解的电气、环境和物理技术规
III / 600 V CAT II
国际电源
电池电源要求
警告： 火灾可导致人员受伤和/或财产损坏。为避免发生火灾危险，只能
使用本仪
本仪器采用 THSBAT 供电，这是一种 10.8 V 直流定制符合 UL 要求的锂
离子电池。有关安装信息，请参阅本手册中的“电池安装”部分。 ( 见
第48页)
器附带的交流适配器（Tektronix 部件号 119-7900-XX）。
44 THS3000 Series Oscilloscopes Installation and Safety Instructions
环境额定值
表 7: 环境性能
类别 标准或说明
操作要求
温度
最大相对湿度
(RH)
海拔高度
IP 编码 外壳保护
工作状态
非工作状态
工作状态 无降水（凝结），0℃ 至 +10℃（+32℉ 至 +50℉）
非工作状态 无降水（凝结），-20℃ 至 +60℃（-4℉ 至 +140℉）
工作状态 CAT III 60
非工作状态 12192 米（
物理技术规格
表 8: 物理特性
0℃ 至 +40℃（+32℉ 至 +104℉），带电池
0℃ 至 +50℃（+32℉ 至 +122℉），不带电池
–20℃ 至 +60℃（–4℉ 至 +140℉）
仪器在使用前需要先适
95 ± 5% RH，+
75 ± 5% RH，+30℃ 至 +40℃（+86℉ 至 +104℉），无凝结
45 ± 5% RH，+40℃ 至 +50℃（+104℉ 至 +122℉），无凝结
IP41，仅干燥位置
10℃ 至 +30℃（+50℉ 至 +86℉），无凝结
0 V，CAT II 1000 V：3000 米（10,000 英尺）
40,000 英尺）
应环境。
特性 标准
尺寸
重量
高度 263 毫米（10.3 英寸），不包括绑带
宽度 190 毫米（7.5 英寸）
厚度 67 毫米
净重
装运
2.2 公斤（4.8 磅），包括电池组，不包括探头
标准版本：4.7 公斤（10.4 磅），近似
套件版
（2.6 英寸）
本：7.8 公斤（17.1 磅），近似
THS3000 Series Oscilloscopes Installation and Safety Instructions 45
连接器
连接器
输入连接器
下图所示为仪器顶部面板上的通道输入。
顶部面板
电源连接器
仪器在顶部面板
仪器前面板上相关通道按钮的颜色。
输入 连接器
Ch 1. 黄色安全绝缘 BNC
Ch 2. 蓝色安全绝缘 BNC
Ch 3. 粉红色安全绝缘 BNC
Ch 4. 绿色安全绝缘 BNC
电源连接器
119-7900-XX 即 18 V 直流输出电源适配器，本仪器可以安全地工作。
警告： 火灾可导致人员受伤和/或财产损坏。为防止火灾危险，不能使用
非 Tektronix 为本仪器配备的交流适配器产品。
上有四个输入连接器。每个绝缘 BNC 根部的颜色对应于
允许使用外部电源为仪器供电。使用 Tektronix 部件号
源连接器
电
46 THS3000 Series Oscilloscopes Installation and Safety Instructions
连接器
USB 连接器
Mini-USB 连接器
本仪器上有一个 USB 端口，
USB 连接器
本仪器有一个 Mini-USB B 型端口，可连接电脑实现远程控制以及通过
OpenChoice® Desktop 进行数据传输。
Mini-USB 连接器
用于连接外部存储设备进行数据存储。
探头调节连接器
本仪器有一个探头调节连接器，可用于校准电压探头。连接器上的探头校
准信号可用于仪器输入通道上所连的探头。
探头调节
连接器
THS3000 Series Oscilloscopes Installation and Safety Instructions 47
入门
入门
电池组安全信息
本部分提供以下信息：
如何安装电池和交流电源适配器。
如何打开和关闭仪器电源。
前面板上的功能。
如何进行功能检查。
在进行浮动测量时要注意哪些安全问题。
请参阅用户手册以了解更详细的操作和应用信息。
在安装电池组之前，请阅读以下安全信息。
电池组安全储存建议
电池组安全使用建议
不要在热源或火焰附近储存电池组。不要在日光下储存。
在需要使用电池组之前，不要从原始包装中取出。
如果可能，设备不使用时请取出电池组。
长时间储存电池组之前先充满电，以避免缺陷。
长时间储存以后，可能需要对电池组充放电数次以获得最佳性能。
将电池组放在儿童和动物够不到的地方。
如果吞咽电池或其部件，请寻求医生建议。
电池组在使用前必须充电。仅使用 Tektronix 认可的电源适配器或外
部充电器对电池组充电。请参阅电池充电器手册以了解正确的充电说
明。
在不用时，不要长时间对电池组充电。
电池组在正常室温 20℃ ± 5℃（68℉ ± 9℉）下工作时性能最佳。
不要将电池组放在热源或火焰附近。不要放在日光下。
不要使电池组受到剧烈碰撞（如机械冲击）。
将电池组保持清洁干燥。连接器变脏时，用清洁的干布进行清洁。
不要使用不是专为本设备提供的其他充电器。
不要在本产品上使用不是由 Tektronix 设计或推荐的其他电池组。
在本产品或外部充电器中要小心注意正确放置电池组。
48 THS3000 Series Oscilloscopes Installation and Safety Instructions
入门
电池组安全运输建议
不要使电池组短路。不要将电
的地方，如硬币、别针、钢笔或其他物品。
严禁使用带有明显损坏迹象的电池组或充电器。
电池内含有危险化学物质，可能造成烧伤或爆炸。如果发生化学物质
泄露，请用水清洁受影响的区域，并寻求医生帮助。如果电池泄露，
请对产品进行维修后再用。
电池组改动：对于表现出故障或出现物理损坏的电池组，不要尝试打
开、修改、改良或维修。
不要拆解或挤压电池组。
仅按设计
保留原始产品信息以备将来参考。
在运输过程中，电池组要有足够保护以防短路或损坏。
在准备通过空运方式运输电池组时，始终要查阅相应的国际航空运输
协会或国际民航组织的说明。
在准备通过海运方式运输电池组时，始终要查阅相应的国际海事组织
IMDG 法规的要求。
通过邮件或其他方式运输时，始终要查阅相应的国家/地方规定。
的用途使用本电池。
池组放在可能有金属物体将其端子短路
电池组安全处置建议
失效的电池组应按照当地法规进行正确处置。
正确处置：不要将电池作为未分拣城市废物丢弃。
丢弃时要处于已放电状态，并用绝缘胶带覆盖电池端子。
说明： 请参阅本手册中的“环境注意事项”部分，了解有关电池组处置
和回收的相关信息。 ( 见第43页)
警告： 为降低火灾或电击风险，不要使用非 Tektronix 为本产品附带的
电池。在本产品上只能使用 THSBAT 电池组。
在处理电池组时，注意以下事项：
不要拆解、碰撞或刺穿电池。
不要短路电池上的外部触点。
不要将电池丢弃于火中或水中。
不要将电池暴露于高于 +60℃（+140℉）的温度下。
让儿童远离电池。
THS3000 Series Oscilloscopes Installation and Safety Instructions 49
入门
避免使电池过度摇晃或震动。
不要使用损坏的电池。
如果电池组漏液，不要接触任何液体。处置漏液的电池组。请参阅本
手册中的“环境注意事项”部分，了解有关电池组处置和回收的相关
信息。 ( 见第43页)
如果眼睛接触到液体，不要揉眼。立即扒开上下眼睑用水彻底冲洗眼
睛至少 15 分钟，直到
说明： 阅读电池组上附带的使用说明，了解 THSBAT 电池组的更多信息。
也可去 www.tektronix.com/manuals 在线查阅文档。
说明： 阅读本手册中的电池部分，了解关于电池技术规格的更多信息。
(见第44页，
电气额定值
没有液体残留的痕迹。寻求医生帮助。
)
50 THS3000 Series Oscilloscopes Installation and Safety Instructions
电池安装
入门
在安装电池组之前，请阅读
按以下步骤操作：
1. 将仪器面朝下放在平坦表
2. 检查倾斜座是否关闭。
3. 用平头螺丝刀将仪器后面的两个锁紧螺丝向左旋 90° 度，使螺丝板
条处于水平位置，即将其解锁。
电池组安全信息。要安装 THSBAT 电池组，请
面上。
THS3000 Series Oscilloscopes Installation and Safety Instructions 51
入门
4. 从仪器上取下电池盖。
5. 将 THSBAT 电池组插入仪器内，将电池触点与仪器上的触点对准。
6. 重新放回电池盖。
7. 将螺丝向右旋 90 度使螺丝板条处于垂直位置，即锁定电池盖螺丝。
52 THS3000 Series Oscilloscopes Installation and Safety Instructions
交流电源适配器连接
入门
要使用外部电源，请按照以
部件号 119-7900-XX）和电源线。
1. 将电源线连接到交流适配
2. 将交流适配器连接到仪器右侧底座上标有 Input（输入）的电源连接
器上。
下步骤连接本仪器附带的交流适配器（Tektronix
器上。
3. 将电源线插入正确配置并接地的电源插座。
说明： 阅读本手册中的交流电源适配器要求部分，了解外部电源技术规
格的更多信息。 ( 见第44页)
THS3000 Series Oscilloscopes Installation and Safety Instructions 53
入门
开机和关机步骤
安装电池或者将交流适配器连接到仪器以后，请按以下步骤开机和关机。
开机
关机
1. 如果仅使用电池组，请转到第 2 步。如果使用外部电源，请检查交流
电源适配器是否连接到仪器、适配器是否连接到电源线、电源线是否
插入正确接地的电源插座。
2. 按仪器前面板上的电源按钮，仪器将会打开。
1. 按仪器前面板上的电源按钮即可关闭仪器。
2. 要完全断电，请从仪
器的侧面板处断开交流适配器，并取出电池。
54 THS3000 Series Oscilloscopes Installation and Safety Instructions
前面板控件
入门
说明： 本节中提到的一些控件需要选件支持。有关仪器中安装的选件清
单，请按 Utility（辅助功能）按钮并选择 View Options（查看选件）。
布局和使用
下表描述了以下所示的前面板元素。
前面板
控件元素或组 说明
电源按钮 按下可打开或关闭电源。
Ch 1（通道 1） 按下可查看通道 1 设置菜单。
Ch 2（通道 2） 按下可查看通道 2 设置菜单。
Ch 3（通道 3） 按下可查看通道 3 设置菜单。
Ch 4（通道 4） 按下可查看通道 4 设置菜单。
Single（单次） 按下可执行单次采集（一次性屏幕更新）。
Acquire（采集）
Run/Stop（运行/停止） 按下可启动和停止测量。当显示屏幕冻结时，显示屏的右侧会显示 Stop
Utility（辅助功能） 按下可访问用于调整日期、时间、语言、显示对比度和亮度的菜单，查看型
Autoset（自动设置） 单按钮，自动设置所有活跃通道的垂直、水平和触发系统。
AutoRange（自动量程） 按住 Autoset（自动设置）按钮可使用 AutoRange（自动量程）功能。此功能
按下可设置采集参数。
（停止）字样。
号、版本及校准信息，以及恢复到出厂默认设置。
提供垂直、水平和触发系统的连续自动设置来跟踪信号变化。
THS3000 Series Oscilloscopes Installation and Safety Instructions 55
入门
控件元素或组 说明
Menu Off（菜单关闭） 按下可隐藏显示屏幕菜单。再次按下可显示菜单。
缩放（放大镜） 按下可放大波形的特殊区域
少或增加时间/格的值或者定位波形。
Cursors（光标） 按下可访问水平光标，用
压下可访问垂直光标，用于光标之间光迹部分的时间测量（T、1/T）、
mVs-mAs-mWs 测量或 RMS 测量。
Save（保存） 按下可访问 Save（保存）菜单以保存波形、设置或屏幕图像。
Vertical Po
置）
Vertical S
Horizontal Position（水平
位置）
Horizontal Scale（水平标
度）
Trigger（触发） 按下可访问触发功能：亮起（已触发）、不亮（未触发）和闪烁（等待
Trigger Level（触发电平） 用于设置触发采集所在的电平。
上/下/左/
（回车）按钮
四个功能按钮 这些按钮位于
sition（垂直位
cale（垂直标度）
右箭头键和 Enter
用于上下调节波形。
用于调节垂直标度。
用于左右调节波形。
用于调节水平标度。
触发）。
用于在菜单项
作。
之间遍历。按 ENTER（回车）可选择某个菜单项或开始某项操
显示屏的下方，可用来选择扩展的菜单项。
。用箭头键、垂直位置键或水平位置及标度键可减
来测量波形的幅度、高低值或过冲。
功能检查
在安装电池或者连接外部电源以后，执行这个快速功能检查可验证仪器是
否正确工作。
1. 按下前面板上的电源按钮即可打开仪器电源。
2. 几秒钟后，可看到显示屏上出现彩色光迹。光迹的颜色对应于前面板
上通道输入按钮的颜色。
3. 将电压探头连接到仪器顶部面板的 Ch 1 输入 BNC 上。每个 BNC 根部
的颜色与相关的通道按钮颜色以及探头的颜色相匹配。
4. 将探头端部以及参考引线连接到仪器左侧 USB 端口上方的探头校准连
接器。
5. 按 Ch 1 按钮以查看菜单。
6. 选择 PROBE 1（探头 1），然后使用箭头键和 Enter（回车）按钮从
菜单中选择相应的衰减。
7. 返回 PROBE 1（探头 1）菜单，然后选择 PROBE CAL（探头校准）。
56 THS3000 Series Oscilloscopes Installation and Safety Instructions
入门
8. 选择 Yes（是）。
9. 将看到显示器上的方波上升沿（约 500 Hz）。这就是用于校准探头
的信号。（请参阅《THS
息）。 ( 见图2)
10. 根据需要调节探头。
11. 选择 Continue（继续），仪器将回应道校准已经完成，校准信号将被
删除。
12. 选择 Close（关闭）。
13. 在其余通道上重复第 3 至 12 步。
3000 系列示波器用户手册》了解探头校准信
图 2: 方波上升沿
THS3000 Series Oscilloscopes Installation and Safety Instructions 57
入门
进行浮动测量
可使用独立浮动的隔离输入来测量彼此独立浮动的信号。仪器有独立浮动
的隔离输入。每个输入部分（1、2、3 和 4）都有自己的信号输入及其自
己的参考输入。每个输入
气隔离。
部分的参考输入都与其他输入部分的参考输入电
本仪器的这种隔离式输
独立浮动信号的同时测量。
附加安全性。由于公共点没有直接连接，大大降低了测量多个信号时
造成短路的概率。
附加安全性。在带有多个接地的系统中测量时，所感应出的接地电流
保持在最低水平。
说明： 有关进行
波器用户手册》。在仪器附带的产品文档光盘以及 Tektronix 网站
www.tektronix.com/manuals 上都有该手册。
很多手持式示波器产品都采用如下所示的结构，其中示波器通道共用一个
公共参考。在这种结构中，在进行任何多通道测量时，所有输入信号都采
用相同的电压参考。
入结构带来以下优势：
浮动测量的更多详情，请参阅《THS3000 系列示
大多数台上型示波器都采用如下所示的结构，但不带绝缘外壳。由于没有
差分前置放大器或外部信号隔离器，因此台上型示波器不适用于进行浮动
测量。
58 THS3000 Series Oscilloscopes Installation and Safety Instructions
入门
正确连接参考引线
小心高压
如果使用示波器的全部四个通道，必须将每个通道的探头参考引线直接连
接到电路中。需要这些连接的原因是因为示波器通道彼此电气隔离，没有
共用相同的机箱
线都要尽量短。
与探头端部相
的两个节点之间进行浮动测量时，请将探头参考引线连接到两个节点中阻
抗较低或动态较小的一个上。
了解所用探头的额定电压，请不要超出这些额定值。重要的是知道并理解
两个额定值：
探头端部到探头参考引线的最大测量电压
探头参
这两个额定电压取决于探头和您的应用。请参阅用户手册的技术规格部分
了解更
警告： 为防止电击，请不要超出量程范围或示波器的输入 BNC 连接器、
探头端部、参考引线的额定浮动电压。
多详情。
连接。为保持较好的信号保真度，在每个探头上的参考引
比，探头参考引线为待测电路带来更大的容性负载。在电路
考引线到接地的最大浮动电压
THS3000 Series Oscilloscopes Installation and Safety Instructions 59
まえがき
まえがき
本マニュアルでは次の項目について説明します。
スタンダード・アクセサリおよびオプショナル・アクセサリの一覧
アクセサリ
人体への損傷を避け、
防止するための安全性に関する注意事項
本製品が適合している
本製品を使用するための電圧、電力、および環境要件
バッテリ・パックの安全に関わる情報および取り付け方法
外部電源の取り付け方法
電源の投入および切断方法
フロント・パネル・コントロールの説明
機能チェック
フローティング測定を安全に行うための重要情報
次の表に、スタンダード・アクセサリとオプショナル・アクセサリを示します。本器
に標準で
によって異なります。表には、アクセサリが標準かオプションであるかが記され
ています。キット版でのみ標準となる項目は "キットのみ" と記されています。
付属する項目は、ご注文が基本機器構成であるかキット版であるか
の手順
本製品や本製品に接続されている製品への損傷を
EMC 基準、安全基準、および環境基準
機器を開梱し、ご注文の機器構成について、表にスタンダード・アクセサリと記
された項目がすべて揃っていることを確認してください。オプショナル・アクセ
サリをご注文の場合は、それらが梱包に含まれていることを確認してください。
なお、機器の梱包に使用されていた段ボールやパッキン（静電気防止バッグ
など）は捨てずに保管しておいてください。将来、機器の移動が必要になっ
たときに役に立ちます。アクセサリの最新情報については当社の Web サイト
（www.tektronix.com）にアクセスしてください。
注： キット版にのみ標準となっている項目は、スタンダードの列に “キットの
み” と記されています。
60 THS3000 Series Oscilloscopes Installation and Safety Instructions
スタンダード・アクセサリ
とオプショナル・アクセサ
リ
まえがき
スタン
アクセサリ
THS3000 シリーズ・オシロスコープ・マニュアル・キット
このキットには、本マニュアルの冊子（071-2963-XX）および各種ユー
ザ・マニュアルを含む CD（063-4379-XX）が含まれています (64 ページ
「マニュアル」 参照)。
THS3000 シリーズ・オシロスコープ用 7 H リチウム・イオン・バッテリ
電源：外部AC-DCアダプタ、絶縁型、100～260VAC、50～60Hz、
18 V 用 IEC320-C14 コネクタ：安全管理
プローブ：黄色 300 MHz 10X 受動
プローブ：青色 300 MHz 10X 受動
プローブ：マゼンタ 300 MHz 10X 受動
プローブ：緑色 300 MHz 10X 受動
ケーブル：USB-A から MINI-USB-B、PC 接続用 ご注文いただけま
ハンドル、運搬用
ハンドル：ストラップ、吊り下げ式
外部バッテリ・チャージャ
ソフト・サイド・キャリング・ケース
ハード・サイド・キャリング・ケース
ル：吊り下げフック
ハンド
ケース：プローブ用ソフト・キャリング・ケース
ダード
キットの
み
キットの
み
オプショ
ナル 当社部品番号
020-3086-XX
THSBAT
119-7900-00
THP0301-Y
THP0301-B
THP0301-M
THP0301-G
せん
367-0564-00
367-0565-00
THSCHG
ACHHS
HCHHS
376-0255-00
016-2050-00
THS3000 Series Oscilloscopes Installation and Safety Instructions 61
まえがき
アクセサリ
交換用プロー
ブ・アクセサリ・
キット
プローブ・チップ用フック・クリップ（1 個）
ワニ口クリップ付きグランド・リード（1 個）
プローブ・チップ用グランド・スプリング（2 個）
プローブ・チップ用絶縁スリーブ（2 個）
調整ツール（1 個）
金属製 BNC アダプタ（1 個）
電源コード
注： 同梱の電源コードの種類については、後出の「各
国の電源コード」のリストを参照してください。
スタン
ダード
キットの
み
オプショ
ナル 当社部品番号
020-3085-00
なし
62 THS3000 Series Oscilloscopes Installation and Safety Instructions
まえがき
各国の電源コード: 波形モニ
タには、次のいずれかの電源コード・オプション
が付属しています。北米用の電源コードは UL および CSA の認可を取得して
います。北米以外の地域用のコードは、当該国の機関（1 つ以上）により承認
されているものです。
Opt. A0：北米仕様電源
Opt.A1：ユニバーサル欧州仕様電源
Opt. A2：英国仕
様電源
Opt. A3：オーストラリア仕様電源
Opt. A5：スイス仕様電源
Opt. A6：日本仕様電源
Opt. A10：中国仕様電源
Opt. A11：インド仕様電源
Opt.A1
2：ブラジル仕様電源
注意： 火災や感電の危険性を減らすため、本器をバッテリ電源なしで使用す
る場合は、必ず製品に付属した電源コードをご使用ください。
サービス・オプション
オプション 当社部品番号
サービス・オ
プション
延長サービ
ス・オプショ
ン
3 年間校正サービス
5 年間校正サービス
校正データ・レポート
5 年間修理サービス
5 年間修理サービス
本器でご注文可能なサービス・オプションを以下に示します。
C3
C5
D1
R5
R5DW
THS3000 Series Oscilloscopes Installation and Safety Instructions 63
まえがき
マニュアル
本製品の関連マニュアルお
よびそのメディアと参照先を、以下の表に示
します。マニュアルのメディアには、冊子、CD-ROM、当社の Web サイト
（www.tektronix.com）の 3 種類があります。
表9: 製品マニュアル
項目 内容 参照先
設置と安全性に関する手順書
（本マニュアル）
ユーザ・マニュアル
性能検査用テクニカル・リファ
レンス
THP0301 型電圧プローブ取扱
説明書
安全性とコンプライアンスに関する情報、ハード
ウェアの設置手順および禁止事項（警告）につい
て説明します。英語版、日本語版、簡体字中国
語版の 3 種類があります。
操作、アプリケーション、および仕様に関する情
報を提供します。本マニュアルには、英語、フラ
ンス語、ドイツ語、イタリア語、スペイン語、ポルト
ガル語、ロシア語、日本語、韓国語、簡体字中国
語、および繁体字中国語版が用意されています。
機器の性能チェックを行う性能検査手順につ
いて説明します。
THP0301 型プローブについて本器での使用方
法を説明します。
冊子。PDF 版は製品
マニュアル CD および
www.tektronix.com/manuals で
も入手できます。
製品マニュアル CD。PDF 版は
www.tektronix.com/manuals で
も入手できます。
製品マニュアル CD。PDF 版は
www.tektronix.com/manuals で
も入手できます。
冊子。PDF 版は製品
マニュアル CD および
www.tektronix.com/manuals で
も入手できます。
THSCHG 型外部バッテリ・
チャージャ取扱説明書
THSBAT 型充電式バッテリ・
パック取扱説明書
119-7900-XX 型 AC アダプタ
／電源取扱説明書
本器でのバッテリ・チャージャの使用方法につ
いて説明します。
本器でのバッテリの使用方法について説明し
ます。
本器での外部電源の使用方法について説明
します。
冊子。PDF 版は製品
マニュアル CD および
www.tektronix.com/manuals で
も入手できます。
冊子。PDF 版は製品
マニュアル CD および
www.tektronix.com/manuals で
も入手できます。
冊子。PDF 版は製品
マニュアル CD および
www.tektronix.com/manuals で
も入手できます。
64 THS3000 Series Oscilloscopes Installation and Safety Instructions
安全にご使用いただくために
本器を安全に使用し、安全な状態に保つために必要な情報と警告について
説明します。当社が指定しない方法で本器を使用すると、機器に備わってい
る保護機能が働かなくな
人体への損傷を避け、本製品や本製品に接続されている製品の破損を防止
するために、安全に関する次の注意事項をよくお読みください。
安全のために、指示に従って本製品を使用してください。
資格のあるサービス担当者以外は、保守点検手順を実行しないでください。
る可能性があります。
安全にご使用いただくために
出火や人体への損傷を
避けるには
適切な電源コードを使用してください: 本製品用に指定され、使用される国で
認定された電源コードのみを使用してください。
接続と切断の手順を守ってください: プローブとテスト・リードが電圧源に接続
されている間は接続または切断しないでください。
接続と切断の手順を守ってください: 被測定回路にプローブを接続する前に、
プローブ出力を測定器に接続してください。被測定回路にプローブの基準リー
ドを接続してから、プローブ入力を接続してください。プローブ入力とプローブ
の基準リードを被測定回路から切断した後で、プローブを測定器から切断して
ください。
すべての端子の定格を守ってください: 火災や感電の危険を避けるために、
本器のすべての定格とマーキングに従ってください。本製品に電源を接続す
る前に、定格の詳細について、製品マニュアルを参照してください。
コモン端子を含むいかなる端子についても、その端子の定格の上限を超える
電位を加えないでください。
電源の切断: 電源コードの取り外しによって主電源が切り離されます。電源
コードをさえぎらないでください。コードには常にアクセスできることが必要です。
カバーを外した状態では使用しないでください: カバーやパネルを外した状
態で本製品を動作させないでください。
故障の疑いがあるときは使用しないでください: 本製品に故障の疑いがある
場合、資格を有するサー ビス担当者に検査を依頼してください。
回路の露出を避けてください: 電源が投入されているときに、露出した接続部
分や部品に触れないでください。
バッテリの交換を正しく行ってください: 指定されたタイプおよび定格のバッテ
リと交換してください。
バッテリの充電を正しく行ってください: バッテリの充電は、推奨される充電サ
イクルでのみ行ってください。
THS3000 Series Oscilloscopes Installation and Safety Instructions 65
安全にご使用いただくために
本マニュアル内の用語
適切な AC アダプタを使用し
使用ください。
湿気の多いところでは使用しないでください:
爆発しやすい環境では動作させないでください:
製品の表面を清潔で乾燥した状態に保ってください:
本マニュアルでは次の用語を使用します。
警告： 人体や生命に危害をおよぼすおそれのある状態や行為を示します。
注意： 本製品やその他の接続機器に損害を与えるおそれのある状態や行為
を示します。
絶縁、フローティング: 本マニュアルでの “絶縁” または “フローティング” と
は、製品の BNC 入力端子がアースとは異なる電圧に接続されている測定方
法を表します。
使用電圧: 本マニュアルの警告に用いられる "電圧定格" は、"使用電圧"
の限度として示すもので
60 Hz）、また DC では V DC で表されます。
てください: 本製品専用の AC アダプタのみをご
す。これらの値は、AC 正弦波では V AC RMS（50 ～
本製品に関する記号と用
語
本製品では、次の用語
DANGER：直ちに人体や生命に危険をおよぼす可能性があることを示しま
す。
WARNING：人体や生命に危険をおよぼす可能性があることを示します。
CAUTION：本製品を含む周辺機器に損傷を与える可能性があることを示
します。
本製品では、次の記号を使用します。
を使用します。
66 THS3000 Series Oscilloscopes Installation and Safety Instructions
感電や火災を避けるために
警告： 感電や火災を避けるために、製品の入力端子が 42 V ピーク（30 VRMS）
または 60 V DC より高い電圧に接続されている場合は、以下の警告を守って
ください。
製品に付属しているか、または当社が THS3014 型および THS3024 型製
品用に指定する、絶縁された電圧プローブ、テスト・リード、およびアダプタ
のみを使用してください。
使用する前に、電圧プローブ、テスト・リード、およびアクセサリが機械的に
損傷を受けていないことを点検し、キズがある場合は交換してください。
使用しない電圧プローブ、テスト・リード、およびアクセサリはすべて取り外
してください。
電源アダプタは常に、製品に接続する前に最初に AC コンセントに差し込
んでください。
30 V AC RMS、42 V AC ピークまたは 60 V DC より高い電圧には触れな
いでください。
感電や火災を避けるために
グランド・スプリングは、アースに対する電圧が 42 V ピーク（30 VRMS）より
高い電圧には接続しないでください。
端子間または各端子とアース間に、定格を超える電圧を印加しないでくだ
さい。
機器の定格を超える入力電圧を印加しないでください。1:1 のテスト・リー
ドを使用する場合は、プローブ・チップの電圧が製品に直接かかるので注
意してください。
金属が露出した BNC コネクタは使用しないでください。
コネクタに金属物を差し込まないでください。
製品は、保護機能が働くように、指定の範囲内で使用してください。
すべての取扱説明書をよくお読みください。
製品の動作がおかしい場合は使用しないでください。
製品に損傷がある場合は使用せず、不使用処分としてください。
プローブの指ガードの先には指を出さないでください。
測定対象に適合した測定カテゴリ（CAT）、電圧、温度、高度、電流定格の
プローブ、テスト・リード、およびアダプタのみを使用してください。
製品、プローブ、またはアクセサリで最も低い定格値を持つ個別コンポー
ネントの測定カテゴリ（CAT）定格を超えない範囲で使用してください。
まず既知の電圧を測定し、製品が適切に動作することを確認してください。
THS3000 Series Oscilloscopes Installation and Safety Instructions 67
安全機能を損なわないために
製品の使用前にケースに異常
クの欠損がないことを確認してください。端子周囲の絶縁に注意して目視
検査してください。
一人で作業しないでください。
国と地域の安全規則を
ている場合は、感電や放電による負傷を防ぐために、身体防具（承認済み
ゴム手袋、顔面保護、耐炎性布地）を使用してください。
製品を使用する前に、バッテリのフタが閉じていて、ロックしていることを確
認してください。
カバーが外れたりケースが開いたりした状態で本製品を使用しないでくだ
さい。危険な電圧が露出している可能性があります。
製品をクリーニングする前には入力信号を取り除いてください。
指定された交換
絶縁入力コネクタに露出した金属はなく、感電を防ぐために完全に絶縁され
ています。
絶縁（電気的にフローティング）した測定を行うために、BNC ジャックは個別に
アースより
高い電圧に接続することができます。
部品のみを使用してください。
順守してください。通電中の危険な導体が露出し
がないか調べてください。割れやプラスチッ
安全機能を損なわないために
製品を指定外の方法で使用すると、機器が持つ安全機能が損なわれる可能
性があります。
損傷したテスト・リードは使用しないでください。テスト・リードの絶縁破壊、
金属の露出、摩耗インジケータが見えていないかを調べてください。
安全が損なわれている可能性がある場合は、製品の電源を落とし、AC コ
ンセントから切断してから、資格のあるサービス担当者に問い合わせてく
ださい。一例として、本器で意図した測定ができない場合や目に見える損
傷がある場合には、安全が損なわれている可能性があります。
68 THS3000 Series Oscilloscopes Installation and Safety Instructions
適合性に関する情報
適合性に関する情報
EMC 適合性
EC 適合宣言 - EMC
このセクションでは、本器
が適合している EMC 基準、安全基準、および環境
基準について説明します。
指令 2004/108/EC 電磁環境両立性に適合します。『Official Journal of the
European Communities』に記載の以下の基準に準拠します。
EN 61326-1:2006、EN 61326-2-1:2006: 測定、制御、および実験用途の電気
機器を対象とする EMC 基準
CISPR 11:2003：グループ 1、クラス A、放射および伝導エミッション1,2,
3
IEC 61000-4-2:2001：静電気放電イミュニティ
EC 61000-4-3:2002：RF 電磁界イミュニティ
I
IEC 61000-4-4:2004：ファスト・トランジェント／バースト・イミュニティ
4
IEC 61000-4-5:2001：電源サージ・イミュニティ
IEC 61000-4-6:2003：伝導 RF イミュニティ
IEC 61000-4-11:2004：電圧低下と停電イミュニティ
5
6
EN 61000-3-2:2006: AC 電源高調波エミッション
EN 61000-3-3:1995: 電圧の変化、変動、およびフリッカ
欧州域内連絡先:
Tektronix UK, Ltd.
Western Peninsula
Western Road
Bracknell, RG12 1RF
United Kingdom
1
本製品は住居区域以外での使用を目的としたものです。住居区域で使用すると、電磁干
渉の原因となることがあります。
2
本製品をテスト対象に接続した状態では、この規格が要求するレベルを超えるエミッショ
ンが発生する可能性があります。
3
ここに挙げた各種 EMC 規格に確実に準拠するには、高品質なシールドを持つインタフェー
ス・ケーブルが必要です。
4
IEC 61000-4-3 テストの条件下では、±3 div p-p 未満のトレース･ブルームが誘導される場
合があります。
5
IEC 61000-4-6 テストの条件下では、±1 div p-p 未満のトレース･ブルームが誘導される場
合があります。
6
IEC 61000-4-11 テストの 0%/250 サイクルの瞬断テスト・レベルにおいて性能基準 C が適用
されます。
THS3000 Series Oscilloscopes Installation and Safety Instructions 69
適合性に関する情報
オーストラリア／ニュー
ジーランド適合宣言 EMC
ACMA に従い、次の規格に
条項に適合しています。
CISPR 11:2003
（EN61326-1:2006 および EN61326-2-1:2006 に準拠）
オーストラリア／ニュージーランドの連絡先:
Baker & McKenzie
Level 27, AMP Centre
50 Bridge S
Sydney NSW 2000, Australia
：グループ 1、クラス A、放射および伝導エミッション
treet
準拠することで Radiocommunications Act の EMC
70 THS3000 Series Oscilloscopes Installation and Safety Instructions
安全性
適合性に関する情報
EC 適合宣言 - 低電圧指
令
米国の国家認定試験機
関のリスト
カナダ規格
『Official Journal of the European Communities』に記載の以下の基準に準拠し
ます。
低電圧指令 2006/95/EC
EN 61010-1:2001：測定、制御および実験用途の電子装置に対する安全
基準。
EN 61010-031:2008：電気測定および試験装置用途のハンドヘルド・プロー
ブ・アセンブリに対する特定要件（改正 1 を含む）。
UL 61010-1:2004 年第 2 版：電子計測機器および試験用機器の標準規
格。
UL 61010-031:2010 年第 1 版：電気測定および試験装置用途のハンドヘ
ルド・プローブ・アセンブリに対する特定要件（改正 1 を含む）。
CAN/CSA-C22.2 No. 61010-1:2004：測定、制御、および実験用途の電子
装置に対する安全基準、第 1 部。
CAN/CSA-C22.2 No. 61010-031-10 第 1 版：電気測定および試験装置
用途のハンドヘルド・プローブ・アセンブリに対する特定要件（改正 1 を含
む）。
その他の基準に対する
適合性
機器の種類
汚染度
IEC 61010-1:2001：測定、制御、および実験用途の電子装置に対する安
全基準。
IEC 61010-031:2008：電気測定および試験装置用途のハンドヘルド・プ
ローブ・アセンブリに対する特定要件（改正 1 を含む）。
テストおよび測定用機器。
製品内部およびその周辺で発生する可能性がある汚染度の尺度です。通常、
製品の内部環境は外部環境と同じとみなされます。製品は、その製品に指定
されている環境でのみ使用してください。
汚染度 1：汚染なし、または乾燥した非導電性の汚染のみが発生します。
このカテゴリの製品は、通常、被包性、密封性のあるものか、クリーン・ルー
ムでの使用を想定したものです。
汚染度 2：通常、乾燥した非導電性の汚染のみが発生します。ただし、結
露によって一時的な導電性が発生することもまれにあります。これは、標準
的なオフィスや家庭内の環境に相当します。一時的な結露は製品非動作
時のみ発生します。
THS3000 Series Oscilloscopes Installation and Safety Instructions 71
適合性に関する情報
汚染度
測定カテゴリ／過電圧カ
テゴリの記述
過電圧カテゴリ
汚染度 3：伝導性のある汚染
結露時に導電性を帯びる汚染。これらは、温度、湿度のいずれも管理され
ていない屋内環境に相当します。日光や雨、風に対する直接の曝露から
は保護されている領域です。
汚染度 4：導電性のゴミ、雨、または雪により持続的に導電性が生じている
汚染。これは一般的な屋外環境に相当します。
汚染度 2（IEC 61010-1 の定義による）。
本製品の各端子には異なる測定（過電圧）カテゴリが指定されている場合があ
ります。各測定カテゴリは次のように定義されています。
測定カテゴリ IV。低電圧電源を使用して実施する測定用。
測定カテゴリ III。建築物の屋内配線で実施する測定用。
測定カテゴリ II。低電圧電源に直接接続した回路で実施する測定用。
測定カテゴリ I。AC 電源に直接接続していない回路で実施する測定用。
過電圧カテゴリ II（IEC 61010-1 の定義による）
、または通常は乾燥して導電性を持たないが
72 THS3000 Series Oscilloscopes Installation and Safety Instructions
環境への配慮
適合性に関する情報
このセクションでは本製品が環境におよぼす影響について説明します。
使用済み製品の処理方
法
機器またはコンポーネントをリサイクルする際には、次のガイドラインを順守し
てください。
機器のリサイクル:
本製品の製造には天
体に有害となる可能性のある物質が含まれているため、製品を廃棄する際に
は適切に処理する必要があります。有害物質の放出を防ぎ、天然資源の使用
を減らすため、本製品の部材の再利用とリサイクルの徹底にご協力ください。
このマークは、本製品が WEEE（廃棄電気・電子機器）およびバッテ
リに関する指令 2002/96/EC および 2006/66/EC に基づき、EU の
諸要件に準拠していることを示しています。リサイクル方法について
は、当社の Web サイト（www.tektronix.com）のサービス・セクションを
参照してください。
バッテリのリサイクル: この THSBAT 型リチウム･イオン充電式バッテリは、正
しくリサイクルまたは廃棄する必要があります。
リチウム・イオン・バッテリは、国または地域の廃棄およびリサイクルに関す
る規制に従って処理する必要があります。バッテリを廃棄する際は、必ず
該当する規制を確認の上、適正な手順に従ってください。詳しくは、お住ま
いの地域
のバッテリ・リサイクル関連の所轄機関にお問い合わせください。
然資源が使用されています。本製品には環境または人
リチウム・イオン・バッテ
輸送
リの
電子電気機器廃棄物を一般的な廃棄容器に入れて処分することは、多く
の国で
バッテリ回収容器には放電されたバッテリのみを入れてください。短絡防
止のた
絶縁してください。
本製
未満です。このリチウムの等価内容物は、国連試験基準マニュアル（UN Manual
of Tests and Criteria Part III Subsection 38.3）に規定された適用要件に合致す
ることが確認されています。
リチウム・イオン・バッテリを輸送する際は、該当するすべての地域、国の
規制、および国際規制を必ず確認してください。
使用期限切れ、損傷、またはリコールされているバッテリの輸送は、特別に
制限または禁止されることがあります。
禁止されています。
め、絶縁テープまたは認定された他の被覆具でバッテリ接続部を
品で使用する充電式リチウム・イオン・バッテリ・パックの電力量は 100 Wh
THS3000 Series Oscilloscopes Installation and Safety Instructions 73
適合性に関する情報
有害物質に関する規制
本 製 品 は Monitorin
2002/95/EC RoHS Directive（電気・電子機器含有特定危険物質使用制限指
令）の適用外です。
g and Control（監視および制御）装置に分類され、
74 THS3000 Series Oscilloscopes Installation and Safety Instructions
動作の要件
このセクションでは、製品を安全かつ正しく使用するために理解しておくべき電
気的、環境的、物理的な仕様について説明します。詳細については、『THS3000
シリーズ・オシロスコー
電気定格
表 10: 電気定格
カテゴリ 規格または説明
動作の要件
プ・ユーザ・マニュアル』の製品仕様を参照してください。
最大入力電
力（AC または
DC rms）
オシロスコープ
BNC 端子への
直接入力
電圧プローブ
THP0301 型
用時
プローブ・チッ
プ間
AC 電源要件
バッテリ電源の要件
600 V CAT II
300 V CAT III
使
300 V CAT
I／1000 V CAT II
III／600 V CAT II
本器を安全に使用するには、当社部品番号 119-7900-XX（18 V DC 出力電
源アダプタ）のみを使用してください。この外部電源アダプタは、電源周波数
50 Hz また
は 60 Hz、100 ～ 240 V の範囲で動作します（電源コード以外は設
定不要）(63 ページ 「各国の電源コード」 参照)。電気的要件の詳細について
は、ユーザ・マニュアルの「仕様」セクションを参照してください。
警告： 火災により人的、物的な被害が生じる危険があります。火災の危険を
なくすために、機器に付属の AC アダプタ（当社部品番号 119-7900-XX）以
外は使用しないでください。
本器は、10.8 V DC THSBAT 型 UL 認定の専用リチウムイオンバッテリ・パック
により動作します。取り付けについては、本マニュアルの「バッテリの取り付け」
セクシ
ョンを参照してください (79 ページ参照)。
THS3000 Series Oscilloscopes Installation and Safety Instructions 75
動作の要件
環境要件
表 11: 環境性能
カテゴリ 規格または説明
温度
最大相対湿度
（RH）
高度
IP コード
物理仕様
表12: 物
理特性
動作時
非動作時
動作時
非動作時
動作時 CAT III 600 V、CAT II 1000 V:3000 m（10,000 フィート）
非動作時 12,192 m（40,000 フィート）
エンクロージ
保護
0 ℃ ～ +40 ℃（+32 ﾟF ～ +104 ﾟF）、バッテリを含む
0 ℃ ～ +50 ℃（+32
–20 ℃ ～ +60 ℃（–4 ﾟF ～ +140 ﾟF）
使用前には本器を動作
結露なきこと、0 ℃ ～ +10 ℃（+32 ﾟF ～ +50 ﾟF）
95 ± 5%、+10
75 ± 5%、+30 ℃ ～ +40 ℃（+86 ﾟF ～ +104 ﾟF） RH、結露なきこと
45 ± 5%、+40 ℃ ～ +50 ℃（+104 ﾟF ～ +122 ﾟF） RH、結露なきこと
結露なきこと、–20 ℃ ～ +60 ℃（–4 ﾟF ～ +140 ﾟF）
ャ
IP41、乾
燥した場所でのみ使用可
ﾟF ～ +122 ﾟF）、バッテリを含まず
環境に順応させてください。
℃ ～ +30 ℃（+50 ﾟF ～ +86 ﾟF） RH、結露なきこと
特性 スタンダード
寸法
重量
高さ
幅
奥行き 67 m
本体 2.2 Kg（4.8 ポンド）、バッテリ・パックを含みプローブを含まず
輸送
263 mm（10.3 インチ）、ストラップを除く
190 mm（7.5 インチ）
m（2.6 インチ）
版：約 4.7 Kg（10.4 ポンド）
標準
キット版：約 7.8 Kg（17.1 ポンド）
76 THS3000 Series Oscilloscopes Installation and Safety Instructions
コネクタ
入力コネクタ
コネクタ
下図は本器のトップ・パネルにあるチャンネル入力を示します。
トップ・パネル
電源コネクタ
本器のトップ・
の基部の色は、本器のフロント・パネル上の関連するチャンネル・ボタンの色
に対応します。
入力
Ch 1： 黄色
Ch 2： 青色の安全絶縁型 BNC
Ch 3： マゼンタの安全絶縁型 BNC
Ch 4： 緑色の安全絶縁型 BNC
外部電源を使用して、電源コネクタから本器に電源を供給することができま
す。本器を安全に使用するには、18 V DC 出力電源アダプタ（当社部品番号
119-7900-XX）のみを使用してください。
警告： 火災により人的、物的な被害が生じる危険があります。火災の危険をな
くすために、機器に付属の AC アダプタ以外は使用しないでください。
パネルには 4 個の入力コネクタがあります。各絶縁型 BNC 端子
コネクタ
の安全絶縁型 BNC
電源コネクタ
THS3000 Series Oscilloscopes Installation and Safety Instructions 77
コネクタ
USB コネクタ
ミニ USB コネクタ
本器の USB ポートに外部メ
て使用することができます。
USB コネクタ
本器のミニ USB タイプ B ポートに PC を接続すると、OpenChoice® Desktop を
使用してリモート・コントロールとデータ転送を行うことができます。
ミニ USB コネクタ
モリ・デバイスを接続すると、データ・ストレージとし
プローブ調整
コネクタ
本器のプローブ調整コネクタを使用すると電圧プローブを校正することができ
ます。コネクタ上のプローブ校正信号により、プローブを本器の入力チャンネ
ルに合わせ
プローブ調整コネクタ
て校正することができます。
78 THS3000 Series Oscilloscopes Installation and Safety Instructions
はじめに
はじめに
このセクションでは次の項
バッテリと AC 電源アダプタの取り付け方法
機器の電源の投入と切断
フロント・パネルの機能
機能チェックの方法
フローティング測定時に注意すべき安全対策
操作とアプリケーションの詳細情報についてはユーザ・マニュアルを参照して
ください。
バッテリ・パックの安全に関する情報
バッテリ・パックを取り付ける前に、次の安全に関する情報をお読みください。
バッテリ・パックの安全な
保管に関する推奨事項
熱や火の近くにバッテリ・パックを保管しないでください。また、太陽光の
下での保管は避けてください。
使用するために必要となるまで、バッテリ・パックを包装から取り出さないで
ください。
目について説明します。
バッテリ・パックの安全な
使用に関する推奨事項
可能であれば、不使用時にはバッテリ・パックを本器から取り外してくださ
い。
不具合を避けるために、バッテリ・パックを長期間保管する場合は完全に
充電してください。
長期間にわたる保管後は、最高の性能を得るために、バッテリ・パックの充
放電を数回繰り返すとよい場合があります。
バッテリ・パックは子供や動物の手が届かない場所に保管してください。
バッテリやその一部を飲み込んでしまった場合は、医師に相談してくださ
い。
バッテリ・パックは使用前に充電する必要があります。バッテリ・パックの充
電には当社が承認済みの電源アダプタまたは外部チャージャのみを使用
してください。適切な充電方法についてはバッテリ・チャージャのマニュア
ルを参照してください。
使用しない場合、長期間にわたる充電は避けてください。
バッテリ・パックは室内常温、20 ℃ ± 5 ℃（68 ﾟF ± 9 ﾟF）で使用した場合
に最高の性能を発揮します。
THS3000 Series Oscilloscopes Installation and Safety Instructions 79
はじめに
熱や火の近くにバッテリ・パ
には置かないでください。
バッテリ・パックには機械
バッテリ・パックは清潔にして乾燥を保ってください。コネクタが汚れた場合
は乾燥した清潔な布で
本器に使用するために提供されたチャージャ以外は使用しないでください。
当社が本製品に使用することを推奨するか、本器用に設計したバッテリ・
パック以外は使用しないでください。
本器または外部バッテリ・チャージャにバッテリを入れる際は、適切な取り
付けに関する注意事項を順守してください。
バッテリ・パックをショートしないでください。硬貨、ペーパークリップ、ペン
などの金属物により端子がショートするような場所にバッテリ・パックを保管
しないでくださ
外観にキズがあるバッテリ・パックおよびチャージャは決して使用しないで
ください。
バッテリには、発火や爆発を引き起こす有害化学物質が含まれています。
化学物質が
さい。バッテリに漏れが生じた場合は、使用前に製品を修理してください。
い。
飛散した場合は、その領域を水で洗浄し、医師に相談してくだ
ックを置かないでください。また、太陽光の下
的ショックなど、激しい衝撃を加えないでください。
拭いてください。
バッテリ・パックの安全な
運送に関する推奨事項
バッテリ
けたり、修正したり、形状を変えたり、修理したりしないでください。
バッテ
バッテリはその意図した目的にのみ使用してください。
購入時の製品資料は、後で参照できるように保管してください。
運送中はバッテリ・パックがショートしたり破損しないよう、適切に保護する
必要があります。
バッテリ・パックを空輸しようとする際は、常に国際航空運送協会（IATA）ま
たは国際民間航空機関（ICAO）の指示に従ってください。
バッテリ・パックを海上輸送しようとする際は、常に国際海事機構（IMO）の
該当する IMDG コードの要件を調べてください。
郵送または他の方法で輸送する際は、常に該当する国や地域のガイドラ
インを調査してください。
・パックの改変：故障や物理的に損傷が見えるバッテリ・パックを開
リ・パックを分解したり、押しつぶしたりしないでください。
80 THS3000 Series Oscilloscopes Installation and Safety Instructions
はじめに
バッテリ・パックの安全な
廃棄に関する推奨事項
故障したバッテリ・パックは
必要があります。
適切な廃棄方法：バッテリ
バッテリは放電した状態で、バッテリ端子を絶縁テープで覆った状態で廃
棄してください。
注： バッテリ・パックの廃棄とリサイクルについては、本マニュアルの「環境へ
の配慮」セクションをお読みください (73 ページ参照)。
警告： 火災や感電の危険を避けるために、製品に同梱されたバッテリ以外の
バッテリは使用しないでください。本製品には THSBAT 型バッテリ・パックのみ
を使用してくださ
バッテリを取り扱う際は以下の注意事項を守ってください。
バッテリを分解または破壊しないでください。
バッテリの外部接点を短絡させないでください。
火中や水中にバッテリを廃棄しないでください。
い。
、地域の規制に従った方法で適切に廃棄する
は無分別ゴミとしては廃棄できません。
バッテリを +60 ℃（+140 ﾟF）以上の温度にさらさないでください。
バッテリ
バッテリに過度な衝撃や振動を与えないでください。
破損したバッテリを使用しないでください。
バッテリ・パックから漏れた液体には触らないでください。液漏れが発生し
たバッテリ・パックは廃棄してください。バッテリ・パックの廃棄とリサイクル
については、本マニュアルの「環境への配慮」セクションをお読みください
73 ページ参照)。
(
液体が目に付着しても目をこすらないでください。直ちに、上下のまぶたを
開
い。その後、医師の診察・治療を受けてください。
注： THSBAT 型バッテリ・パックの詳細については、バッテリパックに
付属の取扱説明書をお読みください。この文書は、当社の Web サイト
（www.tektronix.com/manuals）からも入手可能です。
注： バッテリの仕様については、本マニュアルのバッテリのセクションをお読み
ください (75 ページ 「電気定格」 参照)。
を子供の手の届くところに置かないでください。
いた状態で最低 15 分間、水で洗眼し、液体を完全に洗い流してくださ
THS3000 Series Oscilloscopes Installation and Safety Instructions 81
はじめに
バッテリの取り付け
バッテリ・パックを取り付
みください。THSBAT 型バッテリ・パックを取り付けるには、次の手順を実行し
ます。
1. 平坦な場所に、表を下にして本器を置きます。
2. チルト・スタンドが閉
3. マイナス・ドライバで本器背面にある 2 本の留めネジを 90°左に回し、ネ
ジの溝が横になるよ
ける前に、バッテリ・パックの安全に関する情報をお読
じていることを確認します。
うにして、ロックを外します。
82 THS3000 Series Oscilloscopes Installation and Safety Instructions
はじめに
4. バッテリ・カバーを取り外し
5. バッテリパックの接点と本器の接点位置を合わせ、THSBAT 型バッテリ・
パックを本器に取り付けます。
ます。
6. バッテ
7. バッテリ・カバーのネジを 90°右に回し、ネジの溝が縦になるようにネジを
締めま
THS3000 Series Oscilloscopes Installation and Safety Instructions 83
リ・カバーを取り付けます。
す。
はじめに
AC 電源アダプタの接続
外部電源を使用するには、
119-7900-XX）と電源コードを下図のように接続します。
1. 電源コードを AC アダプ
2. AC アダプタを本器の右側基部にある Input と記された電源コネクタに接
続します。
本器に付属した AC アダプタ（当社部品番号
タに接続します。
3. 電源コードを適切な構成のグランドされた AC コンセントに差し込みます。
注： 外部電源の仕様については、本マニュアルの AC 電源アダプタの要件の
セクションをお読みください (75 ページ参照)。
84 THS3000 Series Oscilloscopes Installation and Safety Instructions
電源投入、電源切断の手順
本器にバッテリを取り付けるか、AC アダプタを接続した後、次のようにして電
源を投入したり、切断したりします。
はじめに
電源の投入
電源の切断
1. バッテリ・パックのみを使用している場合は、手順 2 に進みます。外部電源
を使用している場合は、AC 電源アダプタが機器に接続され、アダプタが
適切にグランドされた AC コンセントに接続されていることを確認します。
2. フロント・パネルの電源ボタンを押して、電源を投入します。
1. フロント・パネルの電源ボタンを押して、電源を切断します。
2. 電源を完全に取り除くには、AC アダプタを本器のサイド・パネルから取り
外し、そしてバッテリを取り外します。
THS3000 Series Oscilloscopes Installation and Safety Instructions 85
はじめに
フロント・パネル・コントロール
注： このセクションに記載されているコントロールの一部は、オプションによっ
て異なります。本器に搭載
ンを押し、View Options を選択します。
されているオプションを表示するには、Utility ボタ
レイアウトと使用方法
次の図にフロント・パネル要素を示し、それに続く表でそれらの各要素につい
て説明します。
フロント・パネル
コントロール要素またはグルー
プ説明
電源ボタン 電源を投入または切断します。
Ch1
Ch2
Ch3
Ch4
Single
Acquire
Run/Stop
Utility
チャンネル 1 のセットアップ・メニューを表示します。
チャンネル 2 のセットアップ・メニューを表示します。
チャンネル 3 のセットアップ・メニューを表示します。
チャンネル 4 のセットアップ・メニューを表示します。
単一のアクイジションを取り込みます（画面を 1 回更新）
アクイジション・パラメータを設定します。
アクイジションを開始または停止します。表示画面が停止すると、画面の右側に
Stop が表示されます。
各種設定を行うメニューを表示します。日付、時刻、言語、画面のコントラストと
明るさの調整、型名、バージョン、校正情報の表示、および出荷時デフォルト設
定への復帰などが行えます。
86 THS3000 Series Oscilloscopes Installation and Safety Instructions
コントロール要素またはグルー
プ説明
Autoset
AutoRange
Menu Off
ボタンを押すと、垂直、水平、トリガ・システムの全アクティブ・チャンネルの自動
セットアップを行います。
Autoset ボタンを押し続けるとオートレンジ機能が有効になります。この機能は、
信号の変化に応じて垂直、水平、およびトリガ・システムを連続的に自動設定す
るものです。
画面からメニューを非表示にします。メニューを表示するには再度押します。
はじめに
ズーム（虫眼鏡）
Cursors
Save
Vertical Position
Vertical Scale
Horizontal Position
Horizontal Scale
Trigger
ger Level
Trig
上下左右の矢印キー、および
er ボタン
Ent
4つの機能ボタン
波形の特定部分を拡大表示します。矢印キー、垂直位置キー、水平位置キーおよ
びスケール・キーを使用して、スケールや表示位置の調整を行います。
水平カーソルを使用
測定します。
垂直カーソルを使用して、トレース・セクションのカーソル間の時間測定（T、1/T）、
mVs-mAs-
Save メニューを表示して、波形の保存、設定値、または画面イメージの保存を行
います。
波形の上下位置
垂直軸スケー
波形の左右位
水平軸スケ
点灯（トリガ済み）、消灯（未トリガ）、および点滅（トリガ待ち）などのトリガ機能に
アクセスします。
アクイジ
メニュー項目間の移動に使用します。ENTER を押すと、メニュー項目を選択した
り、ア
これらのボタンは画面のすぐ下にあり、詳細なメニュー項目を選択するために
使用し
mWs 測定、または RMS 測定を行います。
ールを調節します。
ションをトリガするレベルを設定します。
クションを開始することができます。
ます。
して、波形の振幅、ハイまたはローの値、オーバシュートを
を調節します。
ルを調節します。
置を調節します。
機能
チェック
バッテリを取り付けるか、外部電源を接続した後、次の簡単な機能検査を実行
し、機器が正常に動作していることを確認します。
1. フロント・パネルの電源ボタンを押して、電源を投入します。
2. 数秒後、画面に色の付いたトレースが表示されます。トレースの色は、フロ
ント・パネルのチャンネル入力ボタンの色と対応しています。
3. 電圧プローブを本器のトップ・パネル上にある Ch 1 入力 BNC に接続しま
す。BNC 端子基部の色が、対応するチャンネル・ボタンの色とプローブの
色に一致します。
THS3000 Series Oscilloscopes Installation and Safety Instructions 87
はじめに
4. プローブ・チップと基準リー
ブ校正用コネクタに接続します。
5. Ch 1 ボタンを押してメニ
6. PROBE 1 を選択してから、矢印キーと Enter ボタンを使用して、メニュー
から適切な減衰比を選
7. PROBE 1 メニューに戻り、PROBE CAL を選択します。
8. Yes を選択します。
9. 画面に方形波（約 500 Hz）の立上りエッジが表示されます。これがプローブ
の校正に使用する信号です（プローブの校正については『THS3000 シリー
ズ・オシロスコープ・ユーザ・マニュアル』を参照してください）。 (図 3 参照)。
10. 必要に応じてプローブの調整を行います。
11. Continue を選択すると校正が完了し、校正信号が停止します。
12. Close を選択します。
13. 他のチャンネルについて、手順 3 ～ 12 を繰り返します。
ドを本器の左側の USB ポートの上にあるプロー
ューを表示します。
択します。
図 3: 方形波の立上りエッジ
88 THS3000 Series Oscilloscopes Installation and Safety Instructions
フローティング測定の実行
独立してフローティングしている絶縁入力を使用して、相互に独立してフロー
ティングした信号を測定することができます。本器には、独立したフローティン
グ絶縁入力があります。
号入力とリファレンス入力があります。各入力セクションのリファレンス入力は、
他の入力セクションのリファレンス入力から電気的に絶縁されています。
本器の絶縁入力アーキテクチャには次のメリットがあります。
はじめに
各入力セクション（1、2、3、および 4）にはそれぞれ信
独立してフローティ
安全性の向上。コモンが直接接続されないので、複数の信号を測定する
際にショートを起
安全性の向上。複数のグランドを持つシステムの測定を行う際、誘導され
るグランド電流
注： フローティング測定の詳細については、『THS3000 シリーズ・オシロスコー
プ・ユーザ・マニュアル』を参照してください。マニュアルは機器に同梱された
製品マニュアル CD か、当社の Web サイト（www.tektronix.com/manuals）から
入手することができます。
多くのハンドヘルド・オシロスコープ製品のアーキテクチャは、下図に示すよう
に共通のコモン・リファレンスを持っています。このアーキテクチャの場合、複
数チャンネルの測定を実行する際、すべての入力信号が同じリファレンス電圧
を持つ
必要があります。
ングしている信号を同時に測定可能。
こす危険性が大幅に低下します。
を最小にすることができます。
多くのベンチトップ・オシロスコープのアーキテクチャは、下図に示すようになっ
ていますが、絶縁ケースはありません。差動プリアンプまたは外部信号アイソ
レータを使用しない限り、ベンチトップ・オシロスコープは、フローティング測定
には適していません。
THS3000 Series Oscilloscopes Installation and Safety Instructions 89
はじめに
基準リードの正し
い取り
付け
高電圧に対する注意
オシロスコープの全 4 チャンネルを使用する場合、各チャンネルのプローブ
の基準リードは直接被測定回路に接続しなければなりません。これらの接続
が必要なのは、
じシャーシ接続を共有していないためです。良好な信号忠実度を維持するた
め、各プローブとも最短の基準リードを使用してください。
プローブの基準リードは、プローブ・チップよりも高い容量性負荷を被測定回
路に与えます。回路の 2 つのノード間でフローティング測定を行うときは、2 つ
のノードのうち、インピーダンスが低い側、または信号変化の少ない側にプロー
ブの基準リードを接続します。
使用するプローブの電圧定格について理解し、それらの定格を超えないよう
にしてください。以下 2 つの重要な定格を知り、理解する必要があります。
プローブ・チップとプローブ基準リード間の最大測定電圧
プローブ基準リードとアース間の最大フローティング電圧
これら 2 つの電圧定格は、プローブとその用途によって異なります。詳細につ
いては、ユーザ・マニュアルの「仕様」セクションを参照してください。
警告： 感電を防止するために、オシロスコープの入力 BNC コネクタ、プロー
ブ・チップ、またはプローブ基準リードの測定定格やフローティング電圧定格
を超えないように注意してください。
オシロスコープの各チャンネルが電気的に絶縁されており、同
90 THS3000 Series Oscilloscopes Installation and Safety Instructions
Loading...
