Tektronix TDSHT3 User manual

TDSHT3 HDMI コンプライアンス・テスト・ソフトウェア
クイック・スタート・ユーザ・マニュアル
www.tektronix.com
071-1547-01
Copyright © Tektronix, Inc. All rights reserved. 使用許諾ソフトウェア製品は、Tektronix ま た は そ の 供 給 者 が 所 有 するもので、米国著作権法および国際条約の規定によって保護されています。
お客様が政府機関である場合、使用、複製、または開示の際には、DFARS 252.227-7013「the Rights in Technical
Tektronix 製品は、認定済みおよび申請中の米国およびその他の国の特許により保護されています。本書の内容は、
すでに発行されている他の資料の内容に代わるものです。仕様および価格は予告なしに変更することがあります。
Tektronix, Inc., P.O. Box 500, Beaverton, OR 97077
TEKTRONIX および TEK は Tektronix, Inc. の登録商標です。
保証 9(b)
Tektronix は、ソフトウェア製品を提供する目的で使用されているメディア、およびそのメディア上でコード化さ れているプログラムが、材質の欠陥と作業工程の欠陥のどちらの影響も受けていないことを、出荷から 3 か月の 期間にわたって保証します。保証期間内に、そのようなメディアまたはエンコードに欠陥があることが保証され
た場合は、Tektronix は欠陥のあるメディアと交換する形で、代品を提供します。ソフトウェア製品を提供する目 的で使用されているメディアの欠陥を除き、本ソフトウェア製品は「あるがまま」の形で提供され、明示的と黙
示的のどちらも含め、いかなる形での保証も適用されません。Tektronix は、ソフトウェア製品の中に含まれてい る機能がお客様の要求を満たすこと、プログラムの動作が中断されないこと、またはエラーが皆無であることの
いずれも保証しません。
この保証の下でサービスを受けるには、保証期間が終了する前に、お客様は Tektronix に対してその欠陥について 通知しなければなりません。お客様から通知を受けた後、材質の欠陥または作業工程の欠陥の影響を受けていな
い代品を Tektronix が妥当な期間のうちに提供できない場合は、お客様は本ソフトウェア製品に関するライセンス を終了させ、本ソフトウェア製品とそれに関連するあらゆる資材を返却することにより、お客様が既に支払った
料金の払い戻しを受けることができます。
この保証は、明示的または黙示的な他のあらゆる保証の代わりに、製品に関して Tektronix がお客様に対して提供 するものです。Tektronix およびそのベンダは、商品性または特定目的に対する適合性のいかなる暗黙の保証も拒 否します。Tektronix がこの保証を履行しなかった場合は、Tektronix は欠陥メディアの交換、またはお客様が既に 支払った金額の払い戻しを行う責任を負いますが、それは保証不履行に対する唯一の排他的な賠償です。Tektronix およびそのベンダは、Tektronix またはベンダにそうした損害の可能性が前もって通知されていたかどうかにかか わらず、いかなる間接的損害、特別な損害、付随的損害、または結果的損害に対しても責任を負いません。
目次
目次
安全にご使用いただくために . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ii
このマニュアルについて. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii
主要な機能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii
マニュアル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii
ソフトウェア・アップグレード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iv
Tektronix の連絡先 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iv
ソフトウェアのインストール . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
事前作業 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
インストール . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
オシロスコープへの接続 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
ソフトウェアの起動 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
ソフトウェアの終了 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
ソフトウェアの概要 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
インタフェースの使用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
基本設定の設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
TDSHT3 ソフトウェアの非表示と再表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
TDSHT3 ソフトウェアの使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
テスト：操作手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
テスト方法の選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
テスト・パラメータの設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
機器の接続と設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
波形の表示. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
テストの実行 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
テスト結果の解釈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
レポートの生成と印刷. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
測定例 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
ソース：すべて選択（クロック - データ間テスト）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
ソース：ペア間スキュー（データ - データ間テスト）. . . . . . . . . . . . . . . . . . . . . . . . . . . 21
シンク：最小差動感度テスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
シンク：ジッタ公差テスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
ケーブル：アイ・ダイアグラム・テスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
テスト機器のリモート・コントロールの有効化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
TDSHT3HDMI コンプライアンス・テスト・ソフトウェアクイック・スタート・ユーザ・マニュアル
i
安全にご使用いただくために
安全にご使用いただくために
人体への損傷を避け、本製品やこれに接続されている製品への損傷を防止するために、次の安全性 に関する注意をよく読んでください。
安全にご使用いただくために、本製品の指示に従ってください。
保守点検手順を実行できるのは、資格のあるサービス担当者のみです。
本製品をご使用の際に、他のシステムの製品にアクセスしなければならない場合があります。シス テムの操作に関する警告や注意事項については、他のシステム・マニュアルの「安全にご使用いた だくために」をお読みください。
火災や人体への損傷を避けるには
接続と切断は正しく行ってください。 プローブ出力を測定機器に接続してから、プローブを被
測定回路に接続してください。プローブ入力とプローブ・グランドを被測定回路から切断してか ら、プローブを測定機器から切断してください。
すべての端子の定格に従ってください。 火災や感電の危険を避けるために、本製品のすべての
定格とマーキングに従ってください。本製品に電源を接続する前に、定格の詳細について、製品マ ニュアルを参照してください。
共通端子を含むどの端子にも、その端子の最大定格を超える電位をかけないでください。
回路の露出を避けてください。 電源がオンのときに、露出した接地部分やコンポーネントに触
れないでください。
障害の疑いがあるときは動作させないでください。 本製品に損傷の疑いがある場合、資格の
あるサービス担当者に検査してもらってください。
湿気の多いところで動作させないでください。
爆発しやすい環境で動作させないでください。
製品表面を清潔で乾燥した状態に保ってください。
ii
TDSHT3 HDMI コンプライアンス・テスト・ソフトウェア・クイック・スタート・ユーザ・マニュアル
このマニュアルについて
TDSHT3 HDMI コンプライアンス・テスト・ソフトウェアは、Tektronix オシロスコープ上で実行す る HDMI（High Definition Multimedia Interface）コンプライアンス・テスト・ソリューションです。 このソフトウェアを使用すると、HDMI 物理層の検証とコンプライアンス・テストを実行できます。
主要な機能
■ HDMI 1.0 規格とテスト仕様（CTS バージョン 1.1）に適合することにより結果の信頼性を保証
■ ソース、シンク、およびケーブル・デバイスに対する広範囲なテストにより、規格についての
すべての妥当性を検証
■ 精度の高い測定技術を使用した、正確なソース・テスト
■ 機器設定の非線形性を除去するクローズドループ測定を使用した、信頼性の高いシンク・テスト
■ 信号ソースのリモート・コントロールによる、自動化されたシンク・テストとケーブル・テスト
■ 自動的なマスク調整、測定、および合格または不合格の通知
■ 統計分析とマスク・マージンによる詳細な分析
■ 1 つのボタン操作による複数のテストの実行
■ 1 つのボタン操作による CSV 形式のサマリとレポートの作成
■ 綿密に構成されたテスト・フィクスチャ、信号ソース、および TDR を使用する、完全なコン
プライアンス・ソリューション
このマニュアルについて
マニュアル
このマニュアルは、TSDHT3 ソフトウェアのインストールと基本的な操作について説明しています。 詳細については、オンライン・ヘルプを参照してください。この製品では、次の資料が利用できます。
TDSHT3 オンライン・ヘルプ
TDSHT3 オンライン・ヘルプ（PDF）
TDSHT3 Quick Start User Manual、英語（PDF）
TDSHT3 クイック・スタート・ユーザ・マニュア ル、日本語（PDF）
TDSHT3 クイック・リファレンス・カード、ソー ス・テスト（PDF）
TDSHT3 クイック・リファレンス・カード、シン
ク・テスト（PDF）
インストール・マニュアル：『Optional Application Software on Windows-Based Oscilloscopes』
?
Start > Programs > TekApplications > TDSHT3 > Help
+
䋨Documents㩷䊐䉤䊦䉻䋩
C:TekApplicationsTDSHT3Manuals
www.Tektronix.com
TDSHT3 HDMI コンプライアンス・テスト・ソフトウェア・クイック・スタート・ユーザ・マニュアル
iii
このマニュアルについて
ソフトウェア・アップグレード
ソフトウェア・アップグレードを定期的に入手できます。特定のオシロスコープ・モデルとシリア ル番号に対して有効なオプション・キーを所有している場合にのみ、ソフトウェアが動作します。
アップグレードを確認するには：
1 . Tektronix Web サイト（www.tektronix.com）にアクセスします。
2. Software and Drivers を選択します。
3. 製品名（TDSHT3）を入力します。
Tektronix の連絡先
住所
ホームページ
テクニカル・サポート 電子メール：techsupport@tektronix.com
Tektronix, Inc.
部署名または個人名（わかる場合）
14200 SW Karl Braun Drive P.O. Box 500 Beaverton, OR 97077 USA
www.tektronix.com
午前 6:00 ～午後 5:00（太平洋岸標準時）
iv
TDSHT3 HDMI コンプライアンス・テスト・ソフトウェア・クイック・スタート・ユーザ・マニュアル
ソフトウェアのインストール
TDSHT3 ソフトウェアは、Tektronix オシロスコープにインストールします。次のモデルがサポー トされています。
■ TDS7704B
■ TDS7404/B
■ CSA7404/B
■ TDS7254/B
■ TDS6604B
■ TDS6804B
■ TDS6124C
■ TDS6154C
事前作業
■ オシロスコープには TekVisa をインストールしておく必要があります。TekVisa をお持ちでな
い場合は、Software Upgrades サイトと同じ場所にある、Tektronix Web サイトからダウンロー ドできます（
iv ページを参照）。
ソフトウェアのインストール
■ ソフトウェアをインストールする前に、製品ソフトウェア CD の Readme.txt ファイルをお読
みください。
インストール
1. すべてのアプリケーションを終了します。
2. オシロスコープの CD ドライブに製品ソフトウェア CD を挿入します。
3. インストール・ウィザードに従って、インストールを実行します。バージョンをアップグレードする場
合、新しいバージョンをインストールする前に既存のソフトウェアが自動的に削除されます。
4. C:￥Program Files￥TekApplications￥TDSHT3 にソフトウェア・ファイルがインストールされます。
オシロスコープへの接続
それぞれのテストに、特定の機器設定と特定のテスト・アダプタが必要です。テストするデバイス とテスト機器をオシロスコープに接続する方法を参照するには、Connect（接続）ペイン内の More
（詳細）をクリックします。以下のテスト・アダプタが必要です。
■ Tektronix HDMI TPA-P-DI（差動ソースのテスト用）
■ Tektronix HDMI TPA-P-SE（シングルエンド・ソースのテスト用）
■ Tektronix HDMI TPA-P-TDR（TDR テスト用 )
■ Tektronix HDMI TPA-R-DI（ケーブル・テストおよびシンク・テスト用）
■ Tektronix HDMI TPA-R-SE（ケーブル・テストおよびシンク・テスト用）
■ Tektronix HDMI TPA-R-TDR（TDR テストおよびシンク・テスト用）
TDSHT3 HDMI コンプライアンス・テスト・ソフトウェア・クイック・スタート・ユーザ・マニュアル
1
ソフトウェアのインストール

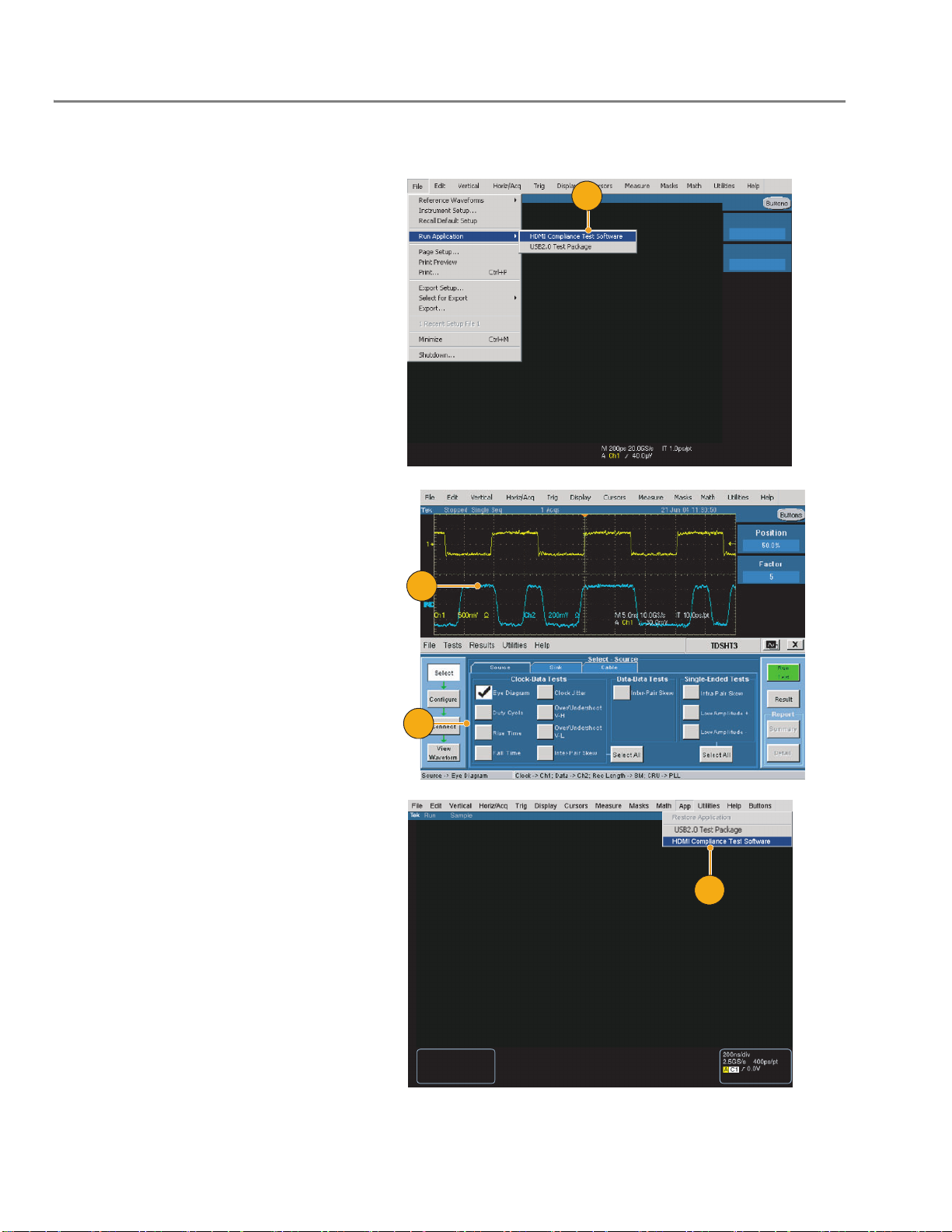

ソフトウェアの起動
サポートされる 7000-シリーズ・オシロ スコープを起動するには：
1. オシロスコープのメニューから、
File（ファイル）> Run application
（アプリケーションの実行）> HDMI
Compliance Test Software（HDMI
コンプライアンス・テスト・ソフト ウェア）の順に選択します。
2. ディスプレイの上部にオシロスコー プが表示されるように、表示サイズ が変更されます。
3. ディスプレイの下部にソフトウェア が表示されます。
4. ステップ 5 に進みます。
1
2
サポートされる B/C シリーズ・オシロ スコープを起動するには：
1. App（アプリ） > HDMI Compliance Test Software（HDMI コンプライア
ンス・テスト・ソフトウェア）の順 に選択します。
3
1
<<ReplacewithB--seriesstartm enu>>
2
TDSHT3 HDMI コンプライアンス・テスト・ソフトウェア・クイック・スタート・ユーザ・マニュアル
ソフトウェアのインストール
2. ディスプレイの上側にオシロスコー プが表示されるように、表示サイズ が変更されます。
3. ディスプレイの下側にソフトウェア が表示されます。
4. ステップ 5 に進みます。
2
3
注：正確な結果を得るために、テストを実行する前にプローブとオシロスコープを校正してください。
5. Utilities（ユーティリティ）> Instrument Calibration（機器校正）
の順にクリックし、信号パス補正 でオシロスコープの校正を開始し ます。
6. Calibrate（校正）をクリックします。
5
6
TDSHT3 HDMI コンプライアンス・テスト・ソフトウェア・クイック・スタート・ユーザ・マニュアル
3
ソフトウェアのインストール
7. Vertical（垂直軸）> Probe Cal（プロ ーブ校正）の順に選択し、プローブ
の校正を開始します。
8. プローブ校正信号をプローブに接続 します。
9. Calibrate Probe（プローブを校正）
をクリックします。
8
ソフトウェアの終了
1. File（ファイル）> Exit（終了）の順 に選択します。
2. 終了アイコンをクリックして終了す ることもできます。
これ以外の方法でソフトウェアを終了 すると、異常終了する場合があります。
3. ソフトウェアを終了すると、 TDSHT3 ソフトウェアで変更する
前の状態にオシロスコープの設定を 戻すことができます。
9
2
1
3
4
TDSHT3 HDMI コンプライアンス・テスト・ソフトウェア・クイック・スタート・ユーザ・マニュアル
ソフトウェアの概要
インタフェースの使用
TDSHT3 ソフトウェアで選択操作を行うには、キーボード、マウス、またはタッチ・スクリーン を使用します。
ソフトウェアの機能を制御するには、メニュー、チェック・ボックス、および表示されるボタンを 使用します。メニューを選択したりチェック・ボックスをオンまたはオフにする場合は、Microsoft
Windows の操作方法に従います。
ソフトウェアの概要
ⵍ󰶚ቯⵝ⟎䋨DUT䋩䈱⒳㘃
䊜䊆䊠䊷䊶䊋䊷
ㆬᛯ䊕䉟䊮
䉴䊁䊷䉺䉴䊶䊋䊷
仮想キーボード
1. キーボード・アイコンをクリックし ます。
䉪䊤䉟䉝䊮䊃䊶䊕䉟䊮
ታⴕ䊕䉟䊮
1
2. 表示されているテキストをクリア し、新しいテキストを入力します。
3. Enter キーをクリックし、選択内容 を確定します。
2
3
注：仮想キーボードの
TDSHT3 HDMI コンプライアンス・テスト・ソフトウェア・クイック・スタート・ユーザ・マニュアル
Enter
キーをクリックするまで、選択内容は有効になりません。
5
ソフトウェアの概要
仮想キーパッド
1. 目的の数値ボックスをクリックし ます。
2. キーパッド・アイコンをクリックし ます。
3. 表示されている値をクリアし、目的 の値を入力します。
4. 測定の単位を選択します。
5. Enter キーをクリックし、選択内容
を確定します。
1
2
3
4
注：仮想キーパッドの
Enter
5
キーをクリックするまで、選択内容は有効になりません。
6
TDSHT3 HDMI コンプライアンス・テスト・ソフトウェア・クイック・スタート・ユーザ・マニュアル
