Tektronix TDS3BATB User manual

TDS3BATB Rechargeable Battery Pack Instructions

071-0900-01

Recharge battery properly. Recharge the battery

pack only for the recommended charge cycle at
the recommended temperature.

Use proper battery charger. Use only the

TDS3CHG or the TDS3000/TDS3000B series
oscilloscope to charge the TDS3BA TB battery
pack.

Do not operate without covers. Do not operate this

product with covers or panels removed.

Do not operate with suspected failures. If you

suspect there is damage to this product, have it
inspected by qualified service personnel.

Provide proper ventilation. Refer to the installation

instructions in the TDS3000/TDS3000B Series
User Manual for details on installing the product
so it has proper ventilation.

Do not operate in wet/damp conditions.

Do not operate in an explosive atmosphere.

Keep product surfaces clean and dry.

Safety terms in this manual

CAUTION. These statements identify

conditions or practices that could result in
damage to the equipment or other property.

Safety symbols on the product

Description

The TDS3BATB is for use with
TDS3000/TDS3000B Series oscilloscopes. The

14.4 VDC battery pack consists of an array of
Lithium ion battery cells with a built in charger
and gauge.

Firmware Requirements

The firmware in your TDS3000/TDS3000B series
oscilloscope must be Version 3.26 or above for the
fuel gauge to work properly.

For your convenience, the latest version of the
instrument firmware is included with the
TDS3BATB battery pack. If you need to update
your firmware, follow the installation instructions
that are included with the firmware.

You can also download the firmware from the
Tektronix website at www.tektronix.com.

1

*P071090001*

071090001

Safety Summary

To avoid potential hazards, use this product only
as specified.

To avoid fire or personal injury

Ground the product. For safe operation, the oscillo-

scope chassis must remain at earth ground poten­tial even when operating from battery power. This
protection is provided when you attach the T ektro­nix-supplied grounding wire from the terminal on
the rear panel of the oscilloscope to earth ground.
If you use a different grounding wire, it must be
18 gauge or larger.

CAUTION

Refer to Manual

Battery recycling

This product contains lithium-ion (Li--Ion)
batteries which must be recycled or disposed of
properly at the end of product life. There may be
specific legal requirements for battery collection
and disposal in your community. Contact your
local electronics recycler, relevant legal authority,
or your Tektronix representative for assistance in
recycling of the battery pack.

Transportation and Lithium-Ion Batteries

Each TDS3BATB lithium--ion battery pack
contains less than 8 grams of lithium, with
individual cells each containing less than

1.5 grams of lithium, as measured by International
Civil A viation Organization (ICAO) standards.
Consult your air carrier for applicability and
determination of any special lithium--ion battery
transportation requirements.

Double

Insulated

Li-ion

Protective Ground

(Earth) Terminal

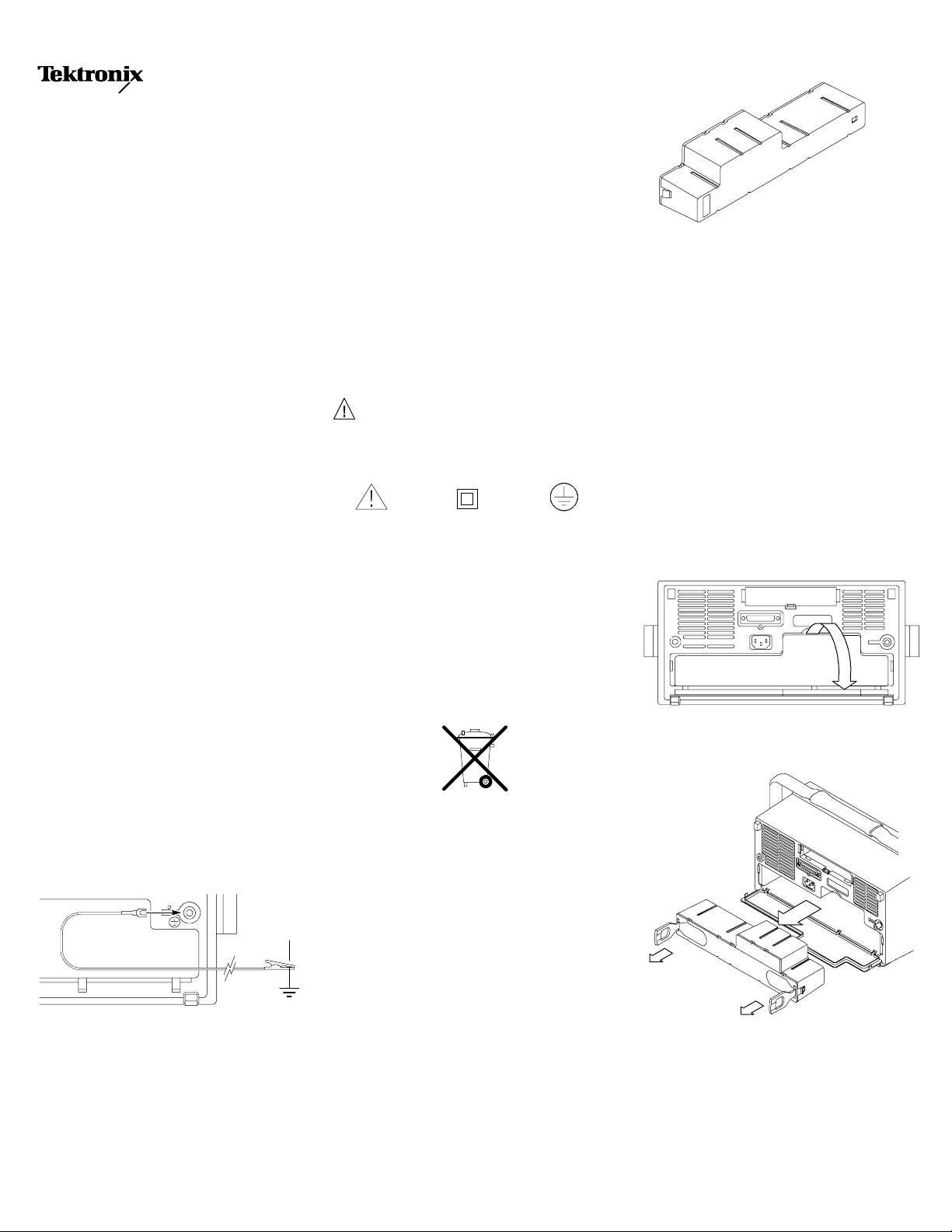

Removing the Battery Pack

To remove the battery pack, follow these steps:

1. Open the battery compartment door.

2. Raise the handles on each side of the battery
pack and use them to pull the battery pack out
of the oscilloscope.

Charging the Battery Pack

The battery pack charges automatically when the
oscilloscope is connected to line power. For a
more efficient charge, use the optional external
charger (TDS3CHG).

When the battery pack is in the oscilloscope, the
gauge icon (
amount of charge.

S To avoid automatic shutdown of the battery

pack, run the oscilloscope on the battery pack
only when the gauge indicates sufficient
charge.

S To ensure the accuracy of the gauge, occasion-

ally allow the oscilloscope to run on the bat­tery pack until automatic shutdown occurs.

NOTE. The TDS3CHG external charger may

increase the available charge and reset the
gauge to a higher level. Subsequent charges
using the oscilloscope may indicate less than
a full charge.

Configuration Typical charging time

Battery pack charging in
oscilloscope with
oscilloscope turned on or off

Battery pack charging with
TDS3CHG external charger

CAUTION. To avoid damage to the battery

pack, use only the oscilloscope or the
TDS3CHG battery charger to charge the
battery pack. Do not connect any other
voltage source to the battery pack.

) on the display indicates the

30 hours

5 hours

To discharge the battery pack completely, continue
to run the oscilloscope on the battery pack until
automatic shutdown occurs.

NOTE. To prolong the life of the battery pack

and to prevent shutdown, do not operate or
charge the battery pack at high
temperatures. For best results, allow the
battery pack to cool to room temperature
before using or charging the battery pack.

The battery pack stops charging under the
following conditions:

S The battery pack is fully charged.

S The battery pack temperature exceeds the

operating temperature specification in the
table below.

The battery pack shuts down and disconnects
itself from the TDS3000/TDS3000B series
oscilloscope under the following conditions:

S The battery pack is fully discharged.

S There is a fault current that exceeds 5 A for

longer than 32 ms.

Replaceable Parts

Grounding wire 174-3997-00

Specifications

Input from
TDS3CHG

Output 14.4 VDC, 5400 mAh

Operating
Temperature

Storage
Temperature

30 W, 18 VDC

0 °Cto50°C , discharging
0 °Cto45°C , charging

-- 2 0 °C to +50 °C, short term

-- 2 0 °C to +35 °C, long term

Certifications and compliances

Australia/New Zealand Declaration of Conformity -- EMC

Complies with EMC provision of Radiocommunications Act
per the following standard(s):

AS/NZS 2064.1/2 Industrial, Scientific, and Medical

EC Declaration of
Conformity -­EMC

FCC Compliance

-- EMC

Equipment: 1992

Meets the intent of Directive
89/336/EEC for Electromagnetic
Compatibility when it is used with the
product(s) stated in the specifications
table. Refer to the EMC specification
published for the stated product. May
not meet the intent of the directive if
used with other products.

Meets the intent of the FCC Code of
Federal Regulations 47, Part 15,
Subpart B, Class A Limits.

WARRANTY SUMMARY

Tektronix warrants that the products that it
manufactures and sells will be free from defects in
materials and workmanship for a period of three
(3) months from the date of shipment from an
authorized Tektronix distributor. If a product or
CRT proves defective within the respective period,
Tektronix will provide repair or replacement as
described in the complete warranty statement.

To arrange for service or obtain a copy of the
complete warranty statement, please contact your
nearest Tektronix sales and service office.

EXCEPT AS PROVIDED IN THIS SUMMARY
OR THE APPLICABLE WARRANTY
STATEMENT, TEKTRONIX MAKES NO
WARRANTY OF ANY KIND, EXPRESS OR
IMPLIED, INCLUDING WITHOUT
LIMITATION THE IMPLIED WARRANTIES
OF MERCHANTABILITY AND FITNESS FOR
A PARTICULAR PURPOSE. IN NO EVENT
SHALL TEKTRONIX BE LIABLE FOR
INDIRECT, SPECIAL OR CONSEQUENTIAL
DAMAGES.

Optional

TDS3CHG

NOTE. Charge the battery pack completely

before using it for the first time or after
prolonged storage.

www.tektronix.com

Contacting Tektronix

Phone

Address

Web site

Sales
support

Service
support

Technical
support

* This phone number is toll free in North America. After

Copyright © Tektronix, Inc.
Beaverton, OR 97077

1--800--833--9200*

Tektronix, Inc.
Department or name (if known)
14200 SW Karl Braun Drive
P.O. Box 500
Beaverton, OR 97077
USA

www.tektronix.com

1-800-833-9200, select option 1*

1-800-833-9200, select option 2*

Email: [e-mail]
1-800-833-9200, select option 3*
6:00 a.m. -- 5:00 p.m. Pacific time

office hours, please leave a voice mail message.
Outside North America, contact a Tektronix sales office
or distributor; see the Tektronix web site for a list of
offices.
