Инструкции за потребителя

Серия JZC

2

Модели

JZC 63312 A
JZC 64322 A
JZC 95314 A
JZC 94313 A
JZC 96324 A
JZC 96342 A
JZC 96342 B

3

Употреба

(*) Всмукателна тръба: вж секцията “Инсталация” (параграфи 5 и 6)

Почистване

4

Инсталация

Размери в мм (фиг. 8)

A B

C D E F G

60 (cm)

560

490

55

55

60

мин.30 – макс. 50

мин. 120

90 (cm)

860

490

55

55

60

мин.30 – макс. 50

мин. 120

5

4 газови горелки

1 или 2 газови горелки

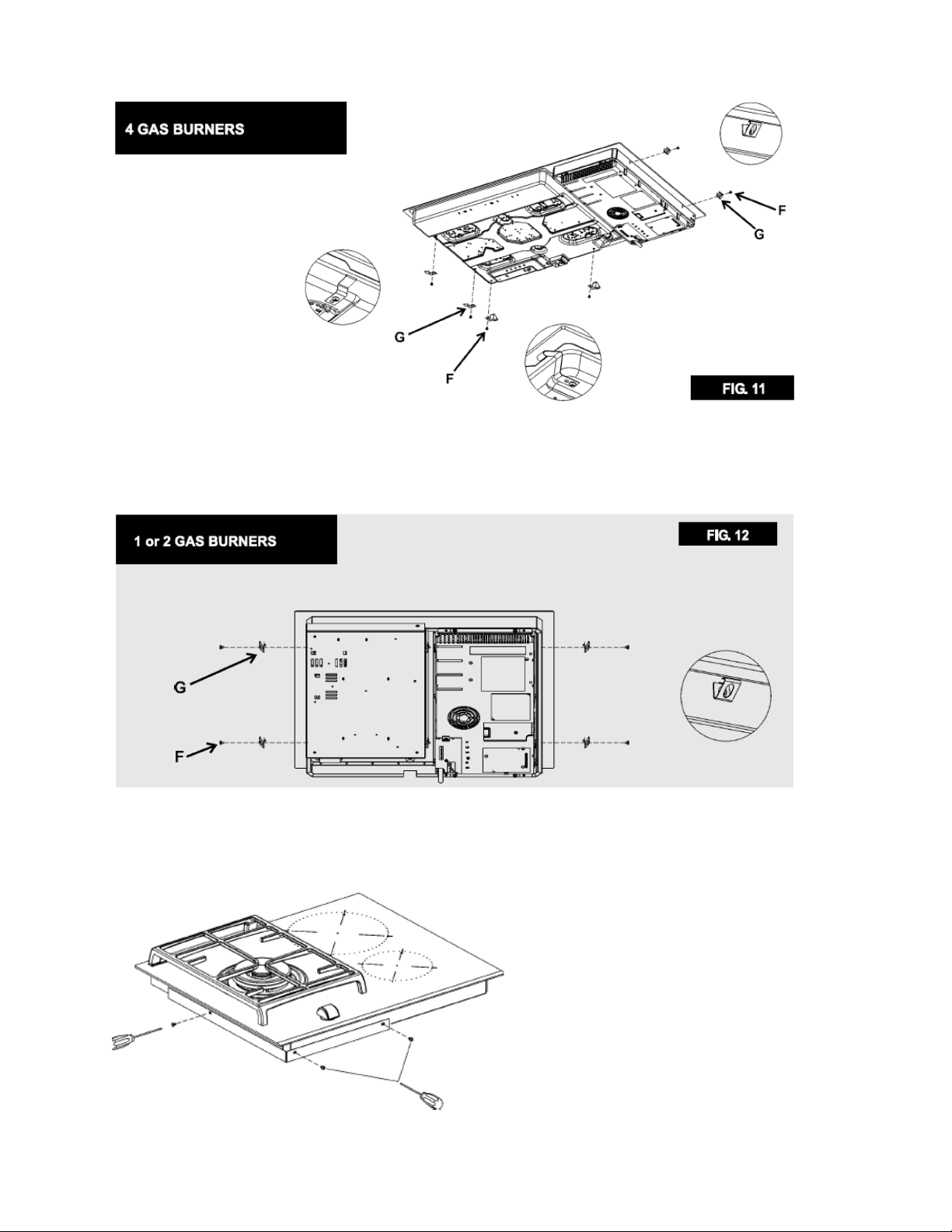

Внимание: ако се наложи да деинсталирате плота, първо развийте винта
разположен в долната част, така както е показано на фугурата по-долу:

6

Преминаване към други газови типове

Техническа информация за инсталиращия

Ако се наложи да адаптирате плота към преминаване на друг тип газ, направете това
като спазите инструкциите описани в това ръководство. След това сменете стикера с
техническите данни разположен в долната част на уреда с нов, който може да откриете
в комплекта с резервни части.

7

Технически данни върху стикера на уреда

Тип газ

Тип газ

Тип газ

EEgas

горелка

Мощност

Природен

G20

20 mbar

Бутан

G30

28-30

mbar

Пропан

G31

37 mbar

Категория = II2H3+ / II2E+3+ Честота 50/60Hz

Напрежение: 220V ~ 230V ~ 240V ~ 220 – 230V ~ 220 – 240V ~ 230 – 240V

4.0 kW

291 gr/h

286 gr/h

56,0%

3500 W

3.80 kW

276 gr/h

271 gr/h

58,0%

3500W

4.0 kW

291 gr/h

286 gr/h

56,0%

7200 W

4.0 kW

291 gr/h

286 gr/h

56,0%

7200 W

3.80 kW

276 gr/h

271 gr/h

58,0%

7200W

6.95 kW

505 gr/h

496 gr/h

60,30%

3500W

9.55 kW

694 gr/h

682 gr/h

58,30%

3500W

8

Внимание: По време на работа, уреда и неговите части достигат висока температура.
В никакъв случай не докосвайте нагревателните елементи.
Уредът е подходящ за използване от деца над 8-годишна възраст или от лица с
психически и умствени отклонения ако те са запознати с инструкциите за употреба и
могат да осъзнаят опасните последици от неправилната работа с плота.
На децата трябва да бъде обяснено, че не бива да си играят с уреда.

Внимание: Бъдете изключително внимателни когато приготвяте ястия с мазнина или
олио. Нагорещената мазнина е лесно запалима. При наличие на пламък, никога не се
опитвайте да го загасите с вода! Използвайте похлупак, чиния или нещо, с което да го
покриете и задушите.

Внимание: Опасност от пожар: не съхранявайте предмети върху зоните за готвене.

Внимание: Ако забележите пукнатини или счупвания по стъклокерамичния плот,

незабавно изключете уреда от електрическата мрежа и се свържете с техническия
сервиз. Опасност от електрически удар!

Внимание: Не почиствайте уреда с пароструйка.

Внимание: Уредът не е проектиран за използване с външен таймер или с

дистанционно управление.

Внимание: За поправката на уреда трябва да се използват единствено оригинални
резервни части.

Внимание: Процесът на готвене трябва да бъде осъществяван под наблюдение.

9

Описание на уреда

10

Описание на уреда

1. Ултра бърза горелка ( DCC AFB) 4000 W

2. Бърза горелка 2800 W

3. Полубърза горелка 1400 W

4. Полубърза горелка 1750 W

5. Спомагателна горелка 1000 W

6. Контролен бутон на горелката

7. Електрически индукционен нагревател Ø 14,5 cm 1500W

8. Електрически индукционен нагревател Ø 18,0 cm 2100W

9. Електрически индукционен нагревател Ø 21,0 cm 3000W

10. Електрически индукционен нагревател Ø 28,0 cm 3600W

11. Сензорен контрол

12. Електрически индукционен нагревател Ø 14,5 cm 1800W

13. Електрически индукционен нагревател Ø 21,0 cm 2300W

( DCC AFB): Въздух от долната част (фиг. 16)

Внимание: този уред е произведен за употреба единствено в домашни условия.

Този уред е проектиран единствено за приготвяне на храна: всяка друга
употреба (като например затопляне на помещението) ще се счита за
неправилна и опасна.

11

Важни инструкции за безопасност

Внимание:

По време на работа, уреда и неговите части достигат висока температура: дръжте
децата далеч.

Ако забележите пукнатини или счупване по стъклокерамичната повърхност:

• незабавно спрете всички горелки и нагревателни елементи;

• не докосвайте повърхността на уреда;

• не използвайте уреда;

• Важно!

Инсталацията, модификацията или ремонтната дейност на уреда трябва да бъде
извършвана единствено от квалифициран специалист, в противен случай
гаранцията няма да бъде валидна.

• Важно!

Уредът трябва да бъде инсталиран в съответствие с инструкциите описани в това
ръководство. Производителят не носи отговорност за щети причинени от
неправилна инсталация на уреда.

• Ако инсталацията на уреда изисква модификация на електрическата система или

смяна на контакта, в който ще бъде включен захранващия щепсел на плота, тези
промени трябва да бъде извършени единствено от оторизиран и квалифициран
специалист.

• Газовите уреди за готвене произвеждат топлина и влага в помещението, в което

са инсталирани. Ето защо в това помещение трябва да бъде осигурена добра
вентилация чрез поддържане на естествените отдушници чисти (фиг. 2) и чрез
активиране на механични вентилационни устройства (кухненски абсорбатори
или електрически вентилатори фиг. 3 и фиг. 4.)

• Интензивното и продължително използване на уреда може да наложи

допълнителна вентилация. Тя може да бъде осигурена чрез отваряне на
прозорец или чрез увеличаване мощността на механичните вентилационни
устройства.

• Не се опитвайте да променяте техническите характеристики на уреда, защото

това може да доведе до възникването на опасни ситуации.

• Този уред не бива да бъде третиран като обикновен битов отпадък. Необходимо

е той да бъде предаден в пункт за събиране на електрически и електронни
уреди. Коректното унищожаване на този продукт ще предотврати възможните
негативни последици както за околната страна, така и за здравето на човека.
Преди да извхвърлите уреда го направете неизползваем за да предотвратите
възникването на евентуални опасни ситуации ако уреда попадне в ръцете на
деца.

• Внимание!

Не докосвайте уреда с мокри ръце или крака. Не използвайте уреда докато сте
боси.

• По време на работа, уреда и неговите части достигат висока температура: не ги

докосвайте.

• След като приключите работа се уверете, че съответния бутон на горелката е в

затворена позиция, както и че крана за подаване на газта също е затворен.

• Свържете се с оторизирания сервиз на фирмата производител, ако крановете на

горелките не работят коректно.

• Пазете на сигурно място ръководството с инструкции и гаранционната карта на

уреда. Те съдържат важна техническа информация.

12

Важно:
Всички наши продукти са проектирани и изградени в съответствие с
европейските стандарти касаещи:

- Директивата за електромагнитна съвместимост (EMC)

- Директивата за ниско напрежение (LVD)

- Европейската наредба за ограничаване на употребата на определени опасни
вещества (RoHS)

- ERP директивата за екодизайн

Уредът отговаря на разпоредбите на подрегламентите за Европейски
директиви:

- Регламент (EU) 2016/426.

Употреба

1) Горелки

Върху повърхността на плота има диаграма, която показва кой бутон коя горелка
управлява.
След като отворите крана за подаване на газта или спирателния вентил на газовата
бутилка, запалете горелките както е описано по-долу:

- Автоматично електрическо запалване

Натиснете бутонът отговарящ за съответната горелка и го завъртете в посока обратна
на часовниковата стрелка до достигане на максимална позиция (позиция 9 на фиг.

17), а след това натиснете бутона за запалване. Бутонът е снабден със скала от 9
позиции (позиция 9: най-силен пламък, позиция 1: най-слаб пламък).

Closed position: бутонът е затворен.

9) Full position: бутонът е отворен максимално (най-силен пламък на горелката).

1) Reduced rate position: бутонът е отворен на минимална позиция (възможно най-слаб
пламък на горелката).

13

- Запалване на горелки снабдени с устройство прекъсващо пламъка

При горелките снабдени с устройство прекъсващо пламъка, съответния бутон трябва да
бъдат завъртян в посока обратна на часовниковата стрелка до достигане на
максимална позиция (позиция 9 на фиг. 17). След това задръжте бутона натиснат за
период от време 10 секунди докато горелката се възпламени.
Не е препоръчително да задържате запалителната система повече от 15 секунди. Ако
след 15 секунди горелката все още не се е възпламенила, изключете я и изчакайте
поне 1 минута преди да опитате отново.

Как да използвате горелките

За да постигнете максимална ефективност с възможно най-малък разход на газ,
следвайте инструкциите описани по-долу:

- Използвайте подходящи тигани за всяка горелка (консултирайте се с таблицата по­долу и с фиг. 1)

- Когато храната в тигана заври, посредством съответния бутон настройте по-ниска
степен на мощност (позиция 1 фиг. 17).

- Винаги поставяйте похлупак върху тигана.

- Използвайте само тигани с плоски дъна

Горелка

Размер на тигана (ø в cm)

Ултра бърза

24 ÷ 26

Бърза

20 ÷ 22

Полубърза

16 ÷ 18

Спомагателна

10 ÷ 14

Внимание:

- Горелки снабдени с устройство прекъсващо пламъка могат да бъдат възпламенени
единствено ако съответния бутон е на максимална позиция (позиция 9 на фиг.17).

- При временно прекъсване на електрическото захранване може да използвате
кибритени клечки за възпламеняване на горелките.

- Винаги поставяйте съд върху уреда когато използвате горелките. Уверете се, че
наблизо няма деца. Уверете се, че съда е поставен правилно и наглеждайте храни,
които изискват добавяне на олио или мазнина, тъй като лесно могат да се възпламенят.

- Никога не използвайте аерозоли в близост до уреда, когато е в процес на работа.

- Не е препоръчително използването на съдове с диаметър по-широк от размера на
горелките.

Инструкции за безопасност

Уредът е разработен в съответствие с европейските изисквания за

безопасност и електромагнитна съвместимост. Въпреки това е препоръчително
хора със сърдечен байпас да се консултират със своя лекар преди
използването на стъклокерамичния плот.

Метални предмети като ножове, вилици, лъжици и похлупаци не трябва
да бъдат поставяни върху стъклокерамичния плот.

14

След приключване на работа, изключете зоната за готвене от
контролния панел. В противен случай, уреда може да се включи ако върху
него бъде поставен някакъв съд в рамките на следващите 10 минути.
Избягвайте възникването на случайни инциденти!

Ако захранващият кабел е повреден, неговата смяна трябва да бъде
извършена от квалифициран специалист.

Инсталация на уреда при чекмедже с прибори

Ако желаете да инсталирате чекмедже с прибори под кухненския плот трябва да бъде
монтиран разделителен рафт между двете.
Рафтът трябва да бъде монтиран на разстояние 20 mm от долната страна на плота .
По този начин ще се избегне случаен контакт с горещата повърхност на уреда.

Електрическо свързване

При директно свързване към електрическата мрежа трябва да бъде използван
еднополюсен прекъсвач с минимално разстояние между клемите от 3 mm, който да
бъде лесно достъпен. Лесният достъп ще осигури бързото изключване на уреда в
случай на повреда или при неговото почистване.

Уредът трябва да бъде коректно заземен в съответствие с местните норми
и изисквания.

Необикновено висока мощност може да доведе до повреда в контролната
система.

Плотът трябва да остане изключен, ако вградената под него фурна
осъществява процес на пиролитично почистване. Високата температура може
да доведе до повреда.

Всички дейности свързани с ремонта или поправката на уреда, както и
смяната на захранващия кабел, трябва да бъдат извършвани от
квалифицирани специалисти на фирмата производител. Поправката на уреда
от неоторизирано лице може да довeде до повреда в уреда или до възникване
на опасни ситуации.
