Guía de Uso de Horno de Gas
2
Español
INSTRUCCIONES DE SEGURIDAD
Lea atentamente estas instrucciones para obtener el máximo rendimiento de su horno. Guarde este manual de cara a que pueda leerlo un nuevo propietario.
Seguridad gas
• ATENCIÓN: El uso de un aparato de cocción a gas produce calor, humedad y productos de la combustión en el local donde está instalado. Debe asegurarse que la cocina esté con buena ventilación especialmente cuando el aparato está en funcionamiento: mantener abiertos los orificios de ventila ción natural, o instalar un dispositivo de ventilación mecánica (campana extractora).
• La utilización intensa y prolongada del aparato puede nece­sitar una ventilación complementaria, por ejemplo, abriendo una ventana, o una ventilación más eficaz, por ejemplo, au­mentando la potencia de la ventilación mecánica, si existe.
• ATENCIÓN: este aparato es únicamente para cocinar. No debe ser utilizado para otros efectos, por ejemplo para ca­lefacción ambiente.
• Las presentes instrucciones son válidas únicamente para los países de destinación cuyos símbolos aparecen tanto sobre la portada como en el aparato.
• La instalación del aparato tiene que ser ejecutada, tanto en la parte gas como en la parte eléctrica, por instaladores compe tentes y cualificados que conozcan las normas de instalación vigentes.
• Antes de alimentar el aparato, controlar que este correcta­mente regulado para el tipo de gas a disposición (véase el apartado correspondiente).
Guía de Uso de Horno de Gas
3
• Antes de ejecutar el mantenimiento o la limpieza desconec­tar eléctricamente el aparato y esperar a que se enfríe.
• ATENCIÓN: las partes accesibles pueden ponerse muy ca­lientes durante el empleo. Los niños deben ser mantenidos a distancia.
• El uso de un aparato de gas requiere un cambio regular de aire. Asegurarse de que la realización de la instalación cum­pla con lo que figura en el apartado correspon diente.
• El uso prolongado del aparato de gas puede necesitar una ventilación suplementaria (apertura de una ventana o au­mento de la aspiración forzada).
• Para las posibles intervenciones de reparación, dirigirse siempre a un Centro de asistencia técnica autorizado y exi­gir recambios originales. Las reparaciones efectuadas por personal no competente pueden ocasionar daños.
• El presente producto está destinado a la cocción y calenta­miento de los alimentos, no utilizarlo para otras finalidades.
Guía de Uso de Horno de Gas
4
Español
Seguridad eléctrica
Figura
• Para la conexión del horno a la red eléctrica, el instala­dor debe utilizar un cable de alimentación tipo H05RR-F, H05SS-F o H07RN-F. El esquema de conexión se muestra en la figura.
• El horno debe conectarse siempre a una buena toma de tie­rra de acuerdo a la normativa vigente.
• La conexión debe realizarse a través de un interruptor omni­polar, adecuado a la intensidad a soportar y con una apertu­ra mínima entre contactos de 3 mm para la desconexión en casos de emergencia, limpieza o cambio de la lámpara. En ningún caso el cable de toma de tierra podrá pasar por este interruptor.
• Este interruptor se puede sustituir por una clavija de enchu­fe, siempre que pueda estar accesible en un uso normal.
• Cualquier manipulación o reparación del aparato, incluida la sustitución del cable de alimentación, debe realizarse por personas del Servicio de Asistencia Técnica autoriza­do usando repuestos originales. Las reparacio nes o mane­jo realizado por otras personas pueden ocasionar daños al aparato o un mal funcionamiento, poniendo en peligro su seguridad.
• Desconecte su horno cuando esté averiado.
• En hornos combinados con encimera, sólo se podrán mon­tar las recomendadas por el fabricante.
Guía de Uso de Horno de Gas
5
Seguridad para los niños
• Impida que los niños se acerquen al horno durante el coci­nado, ya que se alcanzan temperaturas elevadas.
• Los niños menores de 8 años deben permanecer alejados a menos que estén bajo supervisión permanente. Los niños no deben jugar con el aparato.
• Vigilar niños y personas no autosuficientes, durante todo el tiempo para que no toquen superficies calientes y no estén cerca del aparato encendido.
• Para México: Este aparato no se destina para utilizarse por per­sonas (incluyendo niños) cuyas capacidades físicas, sensoria­les o mentales sean diferentes o estén reducidas o carezcan de experiencia o conocimiento, a menos que dichas personas reciban una supervisión o capacitación para el funcionamiento del aparato por una persona responsable de su seguridad.
Seguridad en el uso del horno
• Este aparato ha sido concebido para ser usado en un am­biente domestico y de modo no profesional. Debe ser utili­zado por personas adultas y conscientes.
• El horno siempre tiene que funcionar con la puerta cerrada.
• Sólo utilice el horno cuando esté instalado en el interior del mueble (Ver apartado Instalación del horno).
• La bandeja y la parrilla poseen un sistema para facilitar su extracción parcial y manipular los alimentos.
• Durante el uso el aparato se calienta, emplee guantes de protección cuando quiera mani obrar dentro de él y evite to­car los elementos de calentamiento del interior del horno.
• En caso de falta de energía eléctrica el horno se debe apa­gar.
Guía de Uso de Horno de Gas
6
Español
Limpieza y mantenimiento
• Debe desconectar el aparato de la red eléctrica para reali­zar cualquier intervención.
• No utilizar limpiadores abrasivos ni aparatos limpiadores a vapor o agua a presión.
• La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.
• Antes de sustituir la lámpara, asegúrese primero que el hor­no está desconectado de la red eléctrica para evitar la posi­bilidad de choques eléctricos.
Este aparato cumple con las siguientes directivas:
2006/95/CE 2004/108/CE 89/109/CE 2009/142/CE ex 90/396/CE 2009/125/CE 2011/65/EU
Guía de Uso de Horno de Gas
7
Antes del Primer Uso
Por el proceso de fabricación, puede haber en el horno restos de grasas y otras impurezas, para eliminarlos proceda como sigue:
• Retire todos los elementos del embalaje, in-
cluido el plástico protector si lo lleva.
• Conecte su horno en función
durante 1 hora. Para ello consulte la Guía Rá­pida de Uso que acompaña a este manual.
, a 200 ºC y
Embalaje Ecológico
El embalaje está realizado con materiales total­mente reciclables y pueden ser aprove chados nuevamente. Consulte con su admi nis tración municipal sobre las normas locales para retirar estos materiales.
ATENCIÓN:
El símbolo la je, indica que este aparato no se puede tratar como un desperdicio normal del ho­gar. Usted debe entregarlo al punto de reco-
en el producto o en el emba-
• Enfríelo abriendo la puerta, de esta forma se ventila no quedando olores en su interior.
• Tras el enfriamiento, limpie el horno y los ac­cesorios.
Durante este primer funcionamiento, se produ­cen humos y olores por lo que se debe asegu­rar una buena ventilación de la cocina.
lección de equipos eléctricos y electrónicos para su reciclaje.
De esta forma usted ayudará a evitar posi­bles consecuencias negativas para el am­biente y la salud pública por una incorrecta manipulación.
Para obtener información más detallada so­bre el reciclado del aparato, póngase en con­tacto con la administración de su ciudad, con el servicio de desechos del hogar o con el establecimiento donde compró el producto.
Otras Instrucciones Importantes
El horno siempre tiene que funcionar con la puerta cerrada
• El fabricante no se responsabiliza de un uso que no sea para la preparación de alimentos de forma doméstica.
• No guarde aceites, grasas ni materiales infla­mables en el interior, ya que puede ser peli­groso si pone el horno en funcionamiento.
• No se apoye ni se siente en la puerta abierta, podría dañarla además de poner en peligro su seguridad.
• No recubra el fondo del horno con hojas de papel de aluminio a fin de no cerrar las ranu­ras previstas ni alterar el regular intercambio térmico ya que puede afectar al cocinado, dañar el esmalte de la cavidad y el interior del mueble de su cocina.
Guía de Uso de Horno de Gas
8
• Para cocinar cualquier alimento, introduzca la bandeja o parrilla en las guías laterales de la cavidad interior.
• No deposite recipientes ni alimentos en el fondo del horno, emplee siempre las bande­jas y parrilla.
• No vierta agua en el fondo durante el funcio­namiento, ya que puede dañar el esmalte.
• Durante el cocinado abra la puerta lo menos posible, así reducirá el consumo de energía.
• En cocinados con un alto contenido de lí­quidos es normal que se produzcan algunas condensaciones en la puerta.
• Limpie el interior del horno para eliminar restos de grasa o alimentos, los cuales en posterio­res cocinados desprenderán humos y olores o provocarán la aparición de manchas.

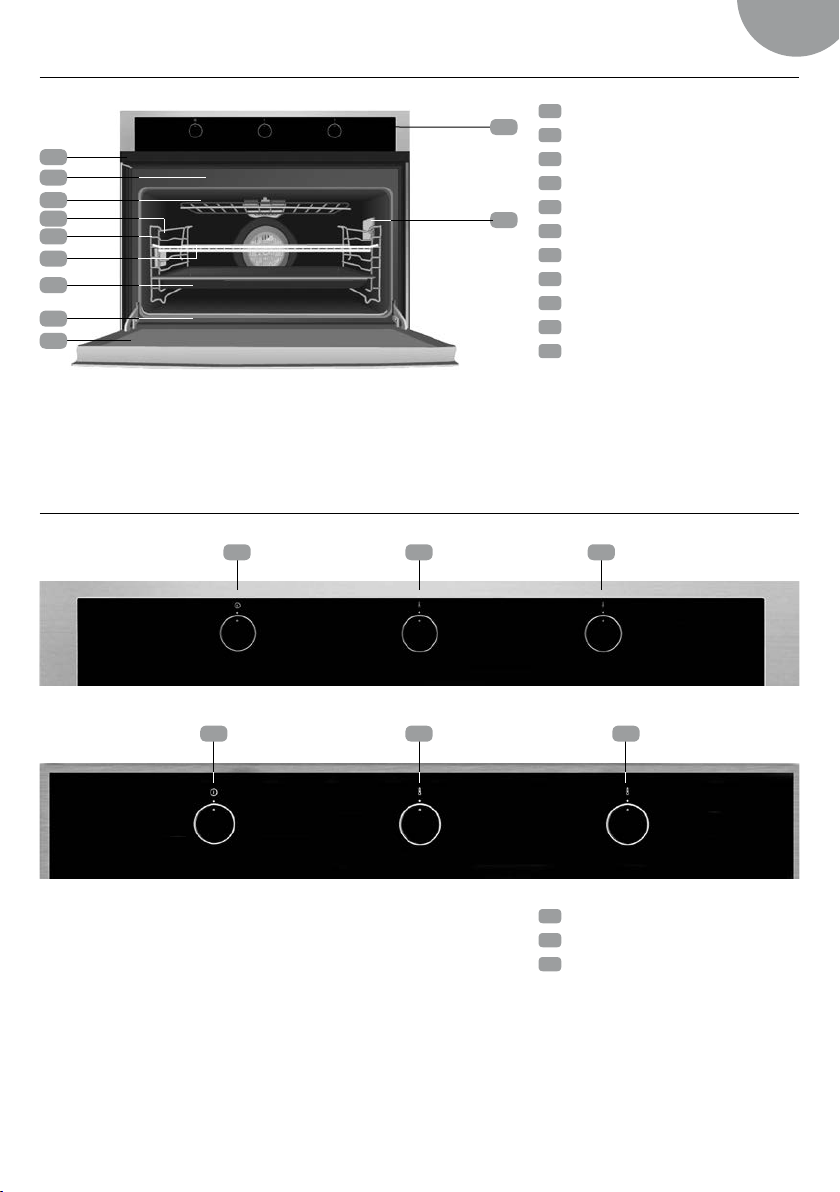

Descripción del horno
1 2
3 4 5
6
7
8 9
Frontal de mandos
Español
Fijación al mueble
1
10
11
Salida de aire de refrigeración
2
Resistencia de Grill
3
Soportes Bandejas
4
Turbina
5
Parrilla
6
Bandeja de Asados
7
Bisagra
8
Puerta
9
Frontal de mandos
10
Lámparas
11
Modelos HLF 924
Modelos HLF 824
1 2 3
1 2 3
Mando temporizador minutero
1
Mando selector de funciones
2
Mando selector de temperaturas
3
Guía de Uso de Horno de Gas
9
Símbolos del selector de funciones
Modelo HLF 924/824
Funciones del horno
INFORMACIÓN
Para una descripción de uso de cada una de las funciones, consulte la guía de cocinados incluida en su horno.
DESCONEXIÓN DEL HORNO
GRILL
Gratinado y asado superficial. Permite el dora-
do de la capa exterior sin afectar al interior del alimento. Indicado para piezas planas como bistec, costillas, pescado, tostadas.
GRILL CON TURBINA
Permite el asado uniforme al mismo tiempo
que dora superficialmente. Ideal para parrilla­das. Especial para piezas con gran volumen como aves, caza... Se recomienda colocar la pieza de carne sobre la parrilla del horno y la bandeja por debajo, para el escurrido de jugos o grasa.
SOLERA
Calor sólo desde la parte inferior. Especial para
asados. Puede usarse para cualquier pieza, in­dependientemente de su tamaño.
SOLERA CON TURBINA
Distribuye el calor que proviene de la parte in-
ferior del horno. Adecuado para asados y pas­telería. El ventilador reparte de forma uniforme el calor en el interior del horno, reduciendo el tiempo y la temperatura de cocinado.
DESCONGELACIÓN
Esta función es apropiada para desconge-
laciones suaves de alimentos. En especial aquellos que son consumidos sin calentar, por ejemplo cremas, pastas, tartas, pasteles, etc.
ATENCIÓN:
Todas las cocciones se deben efectuar con la puerta del horno cerrada.
Guía de Uso de Horno de Gas
10
Manejo del horno

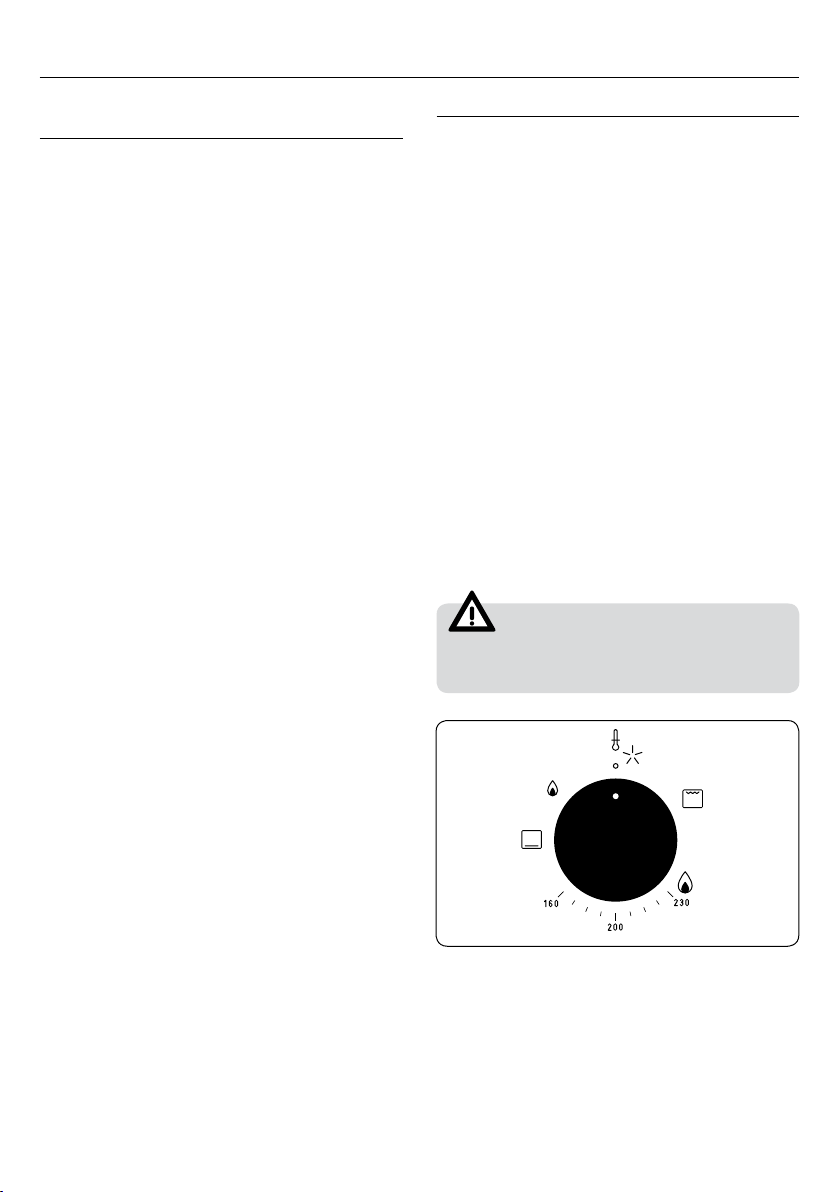

ENCENDIDO Y REGULACIÓN DEL QUEMADOR DEL HORNO
Para realizar una maniobra correcta de encen­dido, atenerse fielmente a las siguientes indi­caciones:
• Abrir taxativamente la puerta del horno.
• Pulsar y girar el mando del termostato en el sentido contrario a las agujas del reloj hasta la posición de máxima temperatura. Mante­niendo oprimido el mando, el micro interrup­tor que se encuentra en la parte trasera del mismo ocasionará una serie de chispas en la bujía de encendido que enciende el quema­dor.
• Una vez encendido cerrar la puerta con mu­cho cuidado.
• Mantener oprimido el mando unos 10 se­gundos a fin de permitir que el calentamiento del termopar colocado en le quemador man­tenga automáticamente encendida la llama (controlar a través de las ranuras que se en­cuentran en el fondo).
• Si después de más o menos 10 segundos el quemador no está encendido interrumpir la maniobra y esperar por lo menos un minuto antes de volver a probar el encendido (man­teniendo siempre la puerta abierta).
• Una vez efectuado el encendido, girar el mando del termostato en el nivel deseado.
• Introducir la bandeja a una altura media para mejores resultados.
• Una vez terminada la cocción, apagar el que­mador girar el mando del termostato en el sentido de las agujas del reloj hasta la posi­ción de cero.
• En el caso de una extinción casual de la lla­ma del quemador, no intentar el re encendido por un minuto por lo menos.
Español
USO DEL GRILL ELÉCTRICO
Presionar y girar el mando termostato en senti­do horario hasta la posición indicada (grill).
Se aconseja calentar el grill por lo menos 5 mi­nutos antes de introducir la vianda.
Colocar la vianda que se debe grillar sobre la parrilla apropiada o en una bandeja para horno con bordes bajos. La parrilla se debe poner en el escalón más alto (en función del volumen del alimento que se debe cocinar), en cambio la bandeja que sirve para recoger los residuos de grasa se debe ubicar en el escalón sucesivo. En base al tipo de vianda (ejem. carnes, pesca­do, carnes blancas, etc.) es necesario girar la vianda para que la misma esté expuesta a los rayos infrarrojos en ambos lados.
La cocciòn con el grill no debería superar los 30 minutos.
ATENCIÓN:
El grill no funciona cuando está selecciona­da la función gas del horno.
Guía de Uso de Horno de Gas
11

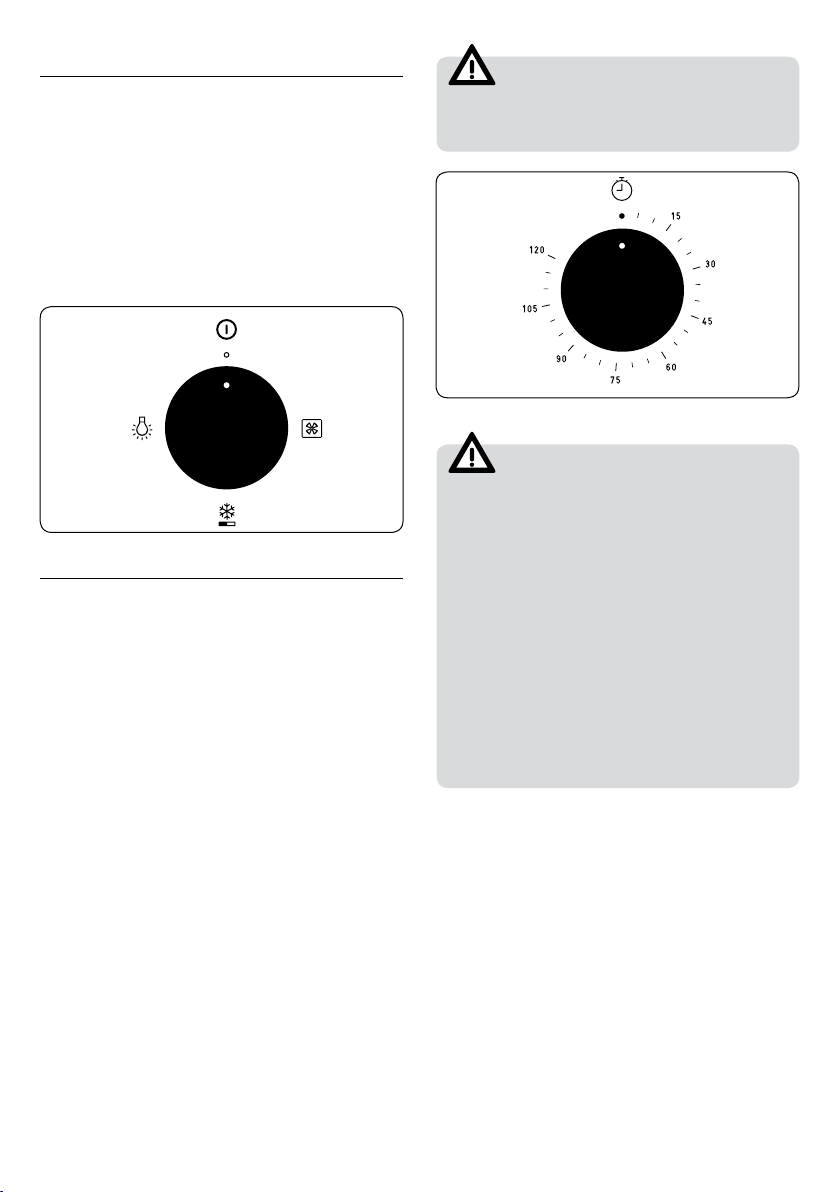

SELECCIÓN DE FUNCIONES
• Girado en sentido contrario a las agujas del reloj, permite la activación de la iluminación interior del horno.
• Girado en sentido horario permite el funcio­namiento de la turbina en las funciones de solera y grill.
• En la posición inferior permite el funciona­miento de la turbina, para la función de des­congelación.
CONTADOR DE MINUTOS DEL HORNO
Para utilizar el contador de minutos es nece­sario cargar el dispositivo sonoro girando el mando una vuelta completa en sentido horario, y después regresar hacia atrás hasta el tiempo deseado (max. 120 minutos). Una vez trans­currido el tiempo predeterminado, comienza a funcionar el avisador acústico.
ATENCIÓN:
En el momento de la señal acústica, el con­tador de minutos no interrumpe el funciona­miento del horno.
ATENCIÓN:
El aparato está dotado de un motor para el enfriamiento de los componentes internos. Dicho dispositivo se enciende automática­mente con cualquier tipo de utilización del horno y se mantiene funcionando hasta al­canzar una temperatura por debajo de un límite determinado aun después de haber apagado el horno. En caso de falta de ener­gía el horno se debe apagar.
Si detecta algún problema en el motor de refrigeración apague el horno y di­ríjase al Servicio de Atención al cliente.
Guía de Uso de Horno de Gas
12
Tabla de características
Aparato de categoría II2H3+
Clase CLASE 3
Países de Destino CHILE, EAU, MÉXICO ECUADOR,
TURQUÍA, UE VENEZUELA
Tensión de alimentación V 220-240 127 110
Potencia eléctrica kW 2,1 2,0 1,75
Consumo eléctrico A 15,7
Potencia de grill eléctrico W 2000 1900 1650
Gas G30/31 G20
Presión de alimentación mbar 28-30/37 20
Horno Grill Horno Grill
Potencia kW 4 4
Ø Inyector 1/100 mm 95 150
Capacidad nominal kW 4 4
Capacidad térmica del quemador Kj/h 14.400
Consumo reducido k 1,3 1,3
Consumo nominal g/h-m3/h 290 0,38
Español
Entiéndase por G30/G31 como Gas L.P. y por G20 como Gas Natural
PRESIÓN NORMAL:
Gas L.P.: 2,75 kPa (27,5 mbar) Gas Natural: 1,76 kPa (17,6 mbar)
Guía de Uso de Horno de Gas
13
INSTRUÇÕES DE SEGURANÇA
Leia atentamente estas instruções para obter o máximo ren­dimento do seu forno. Guarde este manual para que possa ser lido por um novo proprietário.
Segurança gás
• ATENÇÃO: O uso de um aparelho de cocção a gás produz
calor, humidade e produtos da combustão no local onde está instalado. Deve assegurar-se que a cozinha está bem ven­tilada especialmente quando o aparelho está em funciona­mento: manter abertos os orifícios de ventilação natural, ou instalar um dispositivo de ventilação mecânica (exaustor).
• A utilização intensa e prolongada do aparelho pode reque-
rer uma ventilação complementar, por exemplo, a abertura de uma janela, ou uma ventilação mais eficaz, por exemplo, aumentando a potência da ventilação mecânica, caso exis­ta.
• ATENÇÃO: este aparelho serve unicamente para cozinhar.
Não deve ser utilizado para outros efeitos, por exemplo para aquecer o ambiente.
• As presentes instruções são válidas unicamente para os
países de destino cujos símbolos são indicados tanto na página inicial como no aparelho.
• A instalação do aparelho tem que ser executada, tanto na
parte gás como na parte eléctrica, por instaladores compe­tentes e qualificados que conheçam as normas de instala­ção vigentes.
• Antes de proceder à alimentação do aparelho, é necessário
verificar que este está correctamente regulado para o tipo de gás disponível (ver secção correspondente).
Guia de Utilização de Forno a Gás
14
Português
• Antes de executar a manutenção ou a limpeza deve desligar
o aparelho da rede eléctrica e esperar que este arrefeça.
• ATENÇÃO: as partes acessíveis podem aquecer muito du-
rante a utilização. As crianças devem ser mantidas à distân­cia.
• O uso de um aparelho a gás requer um fluxo regular de ar.
Deve certificar-se que a instalação respeita as indicações constantes na secção correspondente.
• O uso prolongado do aparelho a gás pode requerer uma ven-
tilação suplementar (abertura de uma janela ou o aumento da aspiração forçada).
• Para possíveis intervenções de reparação, deve contactar
sempre um Centro autorizado de assistência técnica e exi­gir peças de substituição originais. As reparações efectua­das por pessoal não competente podem ocasionar danos.
• O presente produto destina-se à cocção e aquecimento de
alimentos, não deve ser utilizado para outras finalidades.
Guia de Utilização de Forno a Gás
15
Segurança eléctrica
Figura
• Para a ligação do forno à
rede eléctrica, o instalador deve utilizar um cabo de alimentação tipo H05RR-F, H05SS-F ou H07RN-F. O es­quema de ligação é mostra­do na figura.
• O forno deve ser sempre ligado a uma tomada de terra em
bom estado de acordo com a norma vigente.
• A ligação deve realizar-se através de um interruptor omnipo-
lar, adequado à intensidade a suportar e com uma abertura mínima entre contactos de 3 mm para desligar em casos de emergência, limpeza ou troca da lâmpada. Em caso algum o cabo da tomada de terra poderá passar por este interruptor.
• Este interruptor pode ser substituído por uma ficha eléctri-
ca, sempre que possa estar acessível numa utilização nor­mal.
• Qualquer manipulação ou reparação do aparelho, inclusive
a substituição do cabo de alimentação, deve ser realizada por pessoas do Serviço de Assistência Técnica autorizado usando peças de substituição originais. As reparações ou o manuseamento realizado por outras pessoas podem oca­sionar danos ao aparelho ou um mau funcionamento, colo­cando em perigo a sua segurança.
• Desligue o forno quando este estiver avariado.
• Em fornos combinados com bancada, apenas se poderão
montar as recomendadas pelo fabricante.
Guia de Utilização de Forno a Gás
16
Português
Segurança para as crianças
• Impeça que as crianças se aproximem do forno durante o
cozinhado, visto que são atingidas temperaturas elevadas.
• As crianças menores de 8 anos devem permanecer afasta-
das a menos que se encontrem sob supervisão permanente. As crianças não devem brincar com o aparelho.
• Crianças e pessoas sem autonomia devem ser vigiadas
constantemente para que não toquem em superfícies quen­tes e não estejam perto do aparelho aceso.
Segurança na utilização do forno
• Este aparelho foi concebido para ser usado num ambiente
doméstico e de forma não profissional. Deve ser utilizado por pessoas adultas e conscientes.
• O forno tem que funcionar sempre com a porta fechada.
• Utilize o forno só quando este estiver instalado no interior
do móvel (Ver secção Instalação do forno).
• O tabuleiro e a grelha possuem um sistema para facilitar a
sua extracção parcial e manipular os alimentos.
• Durante a sua utilização o aparelho aquece. Utilize luvas de
protecção quando pretender actuar no interior do mesmo e evite tocar nos elementos de aquecimento no interior do forno.
• Em caso de falta de energia eléctrica o forno deve ser des-
ligado.
Guia de Utilização de Forno a Gás
17
Limpeza e manutenção
• Deve desligar o aparelho da rede eléctrica para realizar
qualquer intervenção.
• Não utilizar produtos de limpeza abrasivos nem aparelhos
de limpeza a vapor ou com água à pressão.
• A limpeza e a manutenção a realizar pelo utilizador não deve
ser realizada por crianças sem a devida supervisão.
• Antes de substituir a lâmpada, assegure-se primeiro que o
forno está desligado da rede eléctrica para evitar a possibi­lidade de choques eléctricos.
Este aparelho cumpre as seguintes directivas:
2006/95/CE 2004/108/CE 89/109/CE 2009/142/CE ex 90/396/CE 2009/125/CE 2011/65/EU
Guia de Utilização de Forno a Gás
18
Antes da Primeira Utilização
Devido ao processo de fabrico, podem existir no forno vestígios de gordura e outras impurezas, para eliminá-los proceda da seguinte forma:
• Retire todos os elementos da embalagem, in­cluído o plástico protector se o tiver.
• Ligue o seu forno na função rante 1 hora. Para isso, consulte o Guia Rápido de Utilização que acompanha este manual.
, a 200 ºC e du-
Embalagem Ecológica
A embalagem é realizada com materiais total­mente recicláveis e podem ser aproveitados novamente. Consulte a sua administração mu­nicipal sobre as normas locais para reciclar es­tes materiais.
ATENÇÃO:
O símbolo gem indica que este aparelho não pode ser tratado como um desperdício doméstico normal. Deve entregá-lo no ponto de reco-
no produto ou na embala-
Português
• Arrefeça o forno, abrindo a porta. Desta forma ventila-se não ficando odores no seu interior.
• Após o arrefecimento, limpe o forno e os acessórios.
Durante este primeiro funcionamento, produ­zem-se fumos e odores pelo que se deve asse­gurar uma boa ventilação da cozinha.
lha de equipamentos eléctricos e electróni­cos para reciclagem.
Desta forma ajudará a evitar possíveis con­sequências negativas para o ambiente e para a saúde pública por uma incorrecta utilização.
Para obter informação mais detalhada so­bre a reciclagem do aparelho, contacte a administração da sua cidade, o serviço de resíduos domésticos ou o estabelecimento onde comprou o produto.
Outras Instruções Importantes
O forno tem de funcionar sempre com a por­ta fechada
• O fabricante não se responsabiliza por uma utilização que não seja para a preparação de alimentos de forma doméstica.
• Não guarde óleos, gorduras nem materiais in­flamáveis no interior, visto que pode ser perigo­so se puser o forno em funcionamento.
• Não se apoie nem se sente na porta aberta. Poderia danificá-la, para além de colocar em perigo a sua segurança.
• Não cubra o fundo do forno com folhas de papel de alumínio de modo a não bloquear as ranhuras previstas nem alterar o intercâmbio térmico regular, visto que pode afectar o co­zinhado, danificar o esmalte da cavidade e o interior do móvel da cozinha.
• Para cozinhar qualquer alimento, introduza o tabuleiro ou a grelha nas guias laterais da cavi­dade interior.
• Não deposite recipientes nem alimentos no fundo do forno. Utilize sempre os tabuleiros e a grelha.
• Não verta água no fundo do forno durante o funcionamento, visto que pode danificar o es­malte.
• Durante o cozinhado abra a porta o menos possível, assim reduzirá o consumo de energia.
• Em cozinhados com um alto conteúdo de líqui­dos é normal que ocorra alguma condensação na porta.
• Limpe o interior do forno para eliminar resíduos de gordura ou alimentos, os quais, em poste­riores cozinhados emitirão fumos e cheiros ou provocarão a aparição de manchas.
Guia de Utilização de Forno a Gás
19
Descrição do forno
1 2
3 4 5
6
7
8 9
Painel de Comandos
10
11
Saída de ar de refrigeração
2
Resistência do Grill
3
Suportes Tabuleiros
4
Turbina
5
Grelha
6
Tabuleiro de Assados
7
Dobradiça
8
Porta
9
Painel de comandos
10
Lâmpadas
11
Fixação ao móvel
1
Modelos HLF 924
Modelos HLF 824
1 2 3
1 2 3
Comando temporizador dos minutos
1
Comando selector de funções
2
Comando selector de temperaturas
3
Guia de Utilização de Forno a Gás
20
Símbolos do selector de funções
Modelo HLF 924/824
Funções do forno
Português
INFORMAÇÃO
Para obter uma descrição da utilização de cada uma das funções, consulte o guia de cozinhados fornecido com o seu forno.
DESLIGAR O FORNO
GRILL
Gratinado e assado superficial. Permite obter
o dourado da camada exterior sem afectar o interior do alimento. Indicado para peças pla­nas tais como bifes, costeletas, peixe, tostas.
GRILL COM TURBINA
Permite o assado uniforme ao mesmo tempo
que doura superficialmente. Ideal para grelha­dos. Especial para peças de grande volume como aves, caça… É recomendável colocar a peça de carne sobre a grelha do forno e o tabuleiro por baixo, para o escorrimento de sucos ou gordura.
RESISTÊNCIA INFERIOR
Calor só desde a parte inferior. Especial para
assados. Pode usar-se para qualquer peça, independentemente do seu tamanho.
CALOR INFERIOR COM TURBINA
Distribui o calor que provém da parte inferior
do forno. Adequado para assados e pastela­ria. O ventilador reparte de forma uniforme o calor no interior do forno, reduzindo o tempo e a temperatura de cozinhado.
DESCONGELAÇÃO
Esta função é apropriada para descongelar
suavemente os alimentos. Especialmente os que são consumidos sem aquecimento, como por exemplo natas, massas, tartes, bolos, etc.
ATENÇÃO:
Todas as cocções devem ser efectuadas com a porta do forno fechada.
Guia de Utilização de Forno a Gás
21
Utilização do Forno
ACENDER E REGULAR O QUEIMADOR DO FORNO
Para realizar uma operação correcta de acen­dimento, deve seguir estritamente as seguintes indicações:
• Abrir completamente a porta do forno.
• Pressionar e rodar o comando do termóstato no sentido anti-horário até à posição de tem­peratura máxima. Mantendo pressionado o comando, o micro-interruptor que se encon­tra na parte traseira do mesmo irá produzir uma série de faíscas na vela de acendimento que acende o queimador.
• Depois de aceso, fechar a porta com muito cuidado.
• Manter pressionado o comando cerca de 10 segundos de modo a permitir que o aqueci­mento do termopar colocado no queimador mantenha automaticamente acesa a chama (controlar através das ranhuras que se en­contram no fundo).
• Se depois de mais ou menos 10 segundos o queimador não estiver aceso interrompa a operação e espere pelo menos um minuto antes de voltar a tentar (mantendo sempre a porta aberta).
• Depois de efectuado o acendimento, rode o comando do termóstato para o nível preten­dido.
• Introduza o tabuleiro a uma altura média para melhores resultados.
• Uma vez terminada a cocção, apague o queimador, rode o comando do termóstato no sentido horário até à posição zero.
• Em caso de uma extinção casual da chama do queimador, não tente reacender durante pelo menos um minuto.
UTILIZAÇÃO DO GRILL ELÉCTRICO
Pressionar e rodar o comando termóstato no sentido horário até à posição indicada (grill).
É aconselhável aquecer o grill pelo menos 5 mi­nutos antes de introduzir o alimento.
Colocar o alimento que se pretende grelhar so­bre a grelha apropriada ou num tabuleiro para forno com os rebordos baixos. A grelha deve colocar-se no nível mais alto (em função do vo­lume do alimento que se deve cozinhar) e o ta­buleiro que serve para recolher os resíduos de gordura deve colocar-se no nível abaixo. Tendo em consideração o tipo de alimento (p. ex. car­nes, peixe, carnes brancas, etc.), é necessário virar o alimento para que o mesmo seja expos­to aos raios infravermelhos de ambos os lados.
A cocção com o grill não deverá superar os 30 minutos.
ATENÇÃO:
O grill não funciona quando está selecciona­da a função gás do forno.
Guia de Utilização de Forno a Gás
22
Português
SELECÇÃO DE FUNÇÕES
• Ao rodar no sentido anti-horário, permite a activação da iluminação interior do forno.
• Ao rodar no sentido horário permite o funcio­namento da turbina nas funções de resistên­cia inferior e grill.
• Na posição inferior permite o funcionamento da turbina, para a função de descongelação.
CONTADOR DE MINUTOS DO FORNO
Para utilizar o contador de minutos é necessá­rio accionar o dispositivo sonoro rodando o co­mando uma volta completa no sentido horário, e em seguida voltar atrás até ao tempo preten­dido (máx. 120 minutos). Uma vez decorrido o tempo predeterminado, começa a funcionar o avisador acústico.
ATENÇÃO:
No momento do sinal acústico, o contador de minutos não interrompe o funcionamento do forno.
ATENÇÃO:
O aparelho está equipado com um motor para o arrefecimento dos componentes in­ternos. O dispositivo é accionado automati­camente com qualquer tipo de utilização do forno e mantém o seu funcionamento até atingir uma temperatura inferior a um de­terminado limite mesmo depois de o forno ser desligado. Em caso de falta de energia o forno deve ser desligado.
Caso detecte algum problema no motor de refrigeração apague o forno e con­tacte o Serviço de Atendimento a Clien­tes.
Guia de Utilização de Forno a Gás
23
Tabela de características
Aparelho de categoria II2H3+
Classe CLASSE 3
Países de Destino CHILE, EAU, MÉXICO EQUADOR,
TURQUIA, EU VENEZUELA
Tensão de alimentação V 220-240 127 110
Potência eléctrica kW 2,1 2,0 1,75
Consumo eléctrico A 15,7
Potência de grill eléctrico W 2000 1900 1650
Gás G30/31 G20
Pressão de alimentação mbar 28-30/37 20
Forno Grill Forno Grill
Potência kW 4 4
Ø Injector 1/100 mm 95 150
Capacidade nominal kW 4 4
Capacidade térmica o queimador Kj/h 14.400
Consumo reduzido k 1,3 1,3
Consumo nominal g/h-m3/h 290 0,38
Entiéndase por G30/G31 como Gas L.P. y por G 20 como Gas Natural.
PRESIÓN NORMAL:
Gas L.P.: 2,75 kPa (27,5 mbar) Gas Natural: 1,76 kPa (17,6 mbar)
Guia de Utilização de Forno a Gás
24
English
SAFETY INSTRUCTIONS
Read these instructions carefully to obtain the best perfor­mance from your oven. Keep this manual so that it can be read by a new owner.
Gas safety
• CAUTION: The use of a gas cooking appliance produces
heat, moisture and combustion products in the premises where it is installed. Ensure that the kitchen is well ventilat­ed, in particular when the oven is in operation: keep natural ventilation outlets open or install a mechanical ventilation device (extractor hood).
• Intense and prolonged use of the appliance may require ad-
ditional ventilation, for example, an open window, or more effective ventilation for example increased power of me­chanical ventilation, if any.
• CAUTION: this appliance is only to be used for cooking. It
should not be used for other purposes, e.g. for heating the room.
• These instructions are only valid in countries whose sym-
bols appear on both the cover and the appliance.
• The installation of the appliance must be carried out, in
terms of both gas and electrical connection, by competent and qualified fitters who are familiar with current installation standards.
• Before connecting the appliance to the mains, ensure that it
is properly regulated for the type of gas available (see corre­sponding section).
• Before performing maintenance or cleaning tasks, disconnect
the appliance from the mains and wait until it cools down.
User Guide for Gas Oven
25
• CAUTION: accessible parts can become very hot during use.
Children should be kept at a distance.
• The use of a gas appliance requires the air to be changed
regularly. Ensure that the installation complies with the steps outlined in the corresponding section.
• The prolonged use of the gas appliance may require addi-
tional ventilation (an open window or increased power of mechanical ventilation).
• For any required repairs, contact an authorised technical
assistance centre and request that only original spare parts are used. Repair work carried out by unskilled persons may cause damage.
• This appliance is designed for cooking and heating food; do
not use it for other purposes.
User Guide for Gas Oven
26
English
Electrical safety
Figure
• In order to connect the oven
to the mains, the technician should use an HO5RR-F, H05SS-F or H07RN-F power cable. The connection dia­gram is shown in the figure.
• The oven must always have
a good earth connection that complies with current regula­tions.
• Connection must be made by means of an omnipolar switch
that is suitable for the current drawn and with a minimum aperture between contacts of 3 mm for disconnection in case of emergency, cleaning or bulb changing. Under no cir­cumstances must the earth wire pass through this switch.
• This switch may be replaced by a plug, provided it is acces-
sible for normal use.
• Any handling or repair to the appliance, including replace-
ment of the power cable, should be carried out by author­ised Technical Service Personnel using original spare parts. Repairs or handling by others may damage the appliance or cause malfunctioning that could be hazardous to your safe­ty.
• Unplug your oven if it malfunctions.
• Ovens should only be fitted under those worktops recom-
mended by the manufacturer.
User Guide for Gas Oven
27
Child Safety
• Keep children away from the oven while in use, as it can
reach very high temperatures.
• Children under 8 years of age should be kept away from the
appliance unless they are under constant supervision. Chil­dren should not be allowed to play with the appliance.
• Carefully watch children and non self-sufficient people the
entire time the appliance is in use, so that they do come near it or touch hot surfaces.
Safety in the use of the oven
• This appliance has been designed to be used in a home en-
vironment and not professionally. It should be used by re­sponsible adults.
• The oven must always be operated with the door closed.
• Only use the oven after it has been installed inside the kitch-
en unit (See Installing the Oven).
• The tray and grid have a system for easy partial outward
movement and handling of food.
• The oven heats up when in use. Oven gloves should be used
when performing operations inside the oven and care should be taken to avoid touching the heating elements.
• In the event of a power failure, the oven must be switched
off.
User Guide for Gas Oven
28
English
Cleaning and Maintenance
• Disconnect the appliance from the mains power supply be-
fore any operation.
• Do not use abrasive cleaning products, or steam or pressur-
ised water cleaning equipment.
• Cleaning and maintenance tasks to be carried out by the
user should not be done by children without supervision.
• Before replacing a bulb, first make sure that the oven has
been disconnected from the mains to avoid the possibility of receiving an electric shock.
This appliance complies with the following European directives:
2006/95/CE 2004/108/CE 89/109/CE 2009/142/CE ex 90/396/CE 2009/125/CE 2011/65/EU
User Guide for Gas Oven
29
Before First Use
There may be traces of grease and other sub­stances in the oven as a result of its manufac­turing process. These should be removed by means of the following procedure:
• Remove all the packaging from your oven, including the protective plastic, if any.
• Turn your oven to Consult the Quick Start Guide accompanying this manual on how to do this.
, at 200 ºC for 1 hour.
• Cool the oven with the door open so that it ventilates and no odours remain inside it.
• Once cold, clean the oven and accessories.
During this first operation, smoke and smells will be produced. The kitchen should therefore be well ventilated.
Environmentally Friendly Packaging
The packaging is made from totally recyclable materials which can be put to other uses. Con­sult your local council regarding the necessary procedures for disposing of these materials.
CAUTION:
The ing indicates that this appliance cannot be disposed of as normal household waste. It should be taken to an electrical and elec-
symbol on the product or packag-
tronic equipment collection point for recy­cling.
In this way, any negative consequences for the environment and public health from in­correct handling can be avoided.
Contact your local council, household waste disposal service or the establishment where you bought the product from for more infor­mation on recycling the appliance.
Other Important Instructions
The oven must always be operated with the door closed
• The manufacturer takes no responsibility for any use of the oven other than for the home preparation of food.
• Do not store oil, fats or inflammable materials inside the oven. This may be dangerous if the oven is turned on.
• Do not lean or sit on the open oven door. You could damage it, as well as endanger your own safety.
• Do not cover the bottom of the oven with al­uminium foil as this may affect cooking per­formance and damage the enamel inside the oven and the interior of your kitchen unit.
• To cook any food, insert the tray or grid into the guide rails inside the oven.
User Guide for Gas Oven
30
• Do not place containers or food on the bot­tom surface of the oven. Always use the trays and grid.
• Do not pour water on the bottom surface when in use; this may damage the enamel.
• Open the oven door as little as possible during cooking. This will reduce power con­sumption.
• It is normal for condensation to occur on the oven door when cooking dishes with a high liquid content.
• Clean the oven interior to remove traces of grease or food, which could later give off smoke and odours and cause stains to ap­pear.
Description of the oven
1 2
3 4 5
6
7
8 9
Control panel
English
Unit mounting
1
10
11
Air cooling outlet
2
Grill element
3
Tray supports
4
Fan
5
Grid shelf
6
Roasting tray
7
Hinge
8
Door
9
Control panel
10
Lamps
11
HLF 924 Models
HLF 824 Models
1 2 3
1 2 3
Minute timer dial
1
Control dial
2
Temperature dial
3
User Guide for Gas Oven
31
Function selector symbols
HLF 924/824 Model
Oven functions
INFORMATION
For a description of how to use each of the features, see the cooking guide that comes with your oven.
OVEN SWITCH-OFF
GRILL
Toasting and browning. This setting allows the
surface to be browned without affecting the in­side of the food. Suitable for flat foods such as steaks, ribs, fish and open toasted sandwich­es.
GRILL WITH FAN
For even roasting and simultaneous surface
browning. Ideal for mixed grills. Perfect for bulky pieces such as poultry and game. The meat should be placed on the oven grid with the tray below to collect meat juices and fat.
LOWER BURNER
Heat only comes from the lower part. Ideal for
roasts. This setting can be used with any cuts of meat, regardless of size.
LOWER BURNER WITH FAN
This distributes the heat coming from the lower
burner. Suitable for roasts and baking. The fan spreads the heat evenly throughout the inside of the oven to reduce cooking time and tem­perature.
DEFROSTING
This function is suitable for slowly defrosting
food. In particular those that are consumed without the need for heating, for example creams, pastries, cakes, pies etc.
CAUTION:
The oven door must be closed during any type of cooking operation.
User Guide for Gas Oven
32
Using the Oven
TURNING ON AND REGULATING THE OVEN BURNER
To light the oven burner correctly, strictly adhere to the following instructions:
• Open the oven door fully.
• Press and turn the thermostat dial anti-clock­wise to maximum temperature. By holding the dial pressed, the micro switch located behind it will create a series of sparks in the spark plug that will cause the burner to light.
• Once the burner is lit, close the door very carefully.
• Hold the dial pressed for 10 seconds to allow the thermocouple located in the burner to heat up and automatically maintain the flame lit (observe in the slots at the bottom of the oven).
• If after approximately 10 seconds the burner does not light, stop and wait for at least one minute before trying to light it again (always keeping the door open).
• Once the burner is lit, turn the thermostat dial to the desired level.
• Insert the tray at a medium height for best results.
• When cooking is finished, turn off the burner by turning the thermostat dial clockwise to zero.
• If for any reason the flame goes out, do not try to re-light the burner for at least one min­ute.
English
ELECTRIC GRILL USE
Hold and turn the thermostat dial clockwise to the specified position (grill).
It is advisable to heat the grill for at least 5 min­utes before introducing the food.
Place the food to be grilled on the suitable oven grid or in a tray with low sides. The oven grid should be placed on the highest support (de­pending on the size of the food to be cooked) with the tray directly below it to collect dripping fat. Depending on the type of food (e.g. red meat, fish, white meat, etc.), the food will need to be turned it so that both sides are exposed to the infrared rays.
Cooking with the grill should not exceed 30 minutes.
CAUTION:
The grill will not work when the gas oven function is selected.
User Guide for Gas Oven
33
SELECTING FUNCTIONS
• The oven light can be switched on by turning the dial in an anti-clockwise direction.
• The fan can be switched on when either the lower burner or grill is in operation by turning the dial in a clockwise direction.
• The bottom position switches on the fan for defrosting.
OVEN TIMER
To use the oven timer, the alarm must be switched on by turning it fully in a clockwise direction and then backwards to the desired time (max. 120 minutes). After the programmed time, the alarm will sound.
CAUTION:
The timer does not switch off the oven when the alarm sounds.
CAUTION:
The appliance is equipped with a cooling motor for the internal components. This de­vice turns on automatically with any oven use and continues to operate until a temper­ature below a determined setting is reached, even after the oven is switched off. In the event of a power failure, the oven should be turned off.
If you detect any problem with the cool­ing motor, turn off the oven and contact Customer Service.
User Guide for Gas Oven
34
Identification Table
Appliance category II2H3+
Class CLASS 3
Destination Countries CHILE, UAE, MEXICO ECUADOR,
TURKEY, EU VENEZUELA
Supply voltage V 220-240 127 110
Electrical power kW 2,1 2,0 1,75
Electrical consumption A 15,7
Electric grill power W 2000 1900 1650
Gas G30/31 G20
Supply pressure mbar 28-30/37 20
Oven Grill Oven Grill
Power kW 4 4
Ø Injector 1/100 mm 95 150
Nominal capacity kW 4 4
Thermal capacity of burner Kj/h 14.400
Reduced consumption k 1,3 1,3
Nominal consumption g/h-m3/h 290 0,38
English
G30/31 is LPG (liquified petroleum gas and G20 is natural gas).
NORMAL PREASURE:
Gas L.P.: 2,75 kPa (27,5 mbar) Gas Natural: 1,76 kPa (17,6 mbar)
User Guide for Gas Oven
35
INSTRUCTIONS DE SÉCURITÉ
Lisez attentivement ces instructions pour obtenir le meilleur rendement de votre four. Conservez ce manuel afin qu’un nouveau propriétaire puisse le lire.
Sécurité du gaz
• MISE EN GARDE : L’utilisation d’un appareil de cuisson à
gaz produit de la chaleur, de l’humidité et des produits de la combustion dans le local où vous l’aurez installé. As­surez-vous que la cuisine est bien ventilée, en particulier quand l’appareil est en marche. Veuillez laisser ouverts les espaces de ventilation naturelle, ou installez un dispositif de ventilation mécanique (hotte à extraction).
• L’utilisation intensive et prolongée de l’appareil peut néces-
siter une ventilation complémentaire, par exemple en ou­vrant une fenêtre, ou une ventilation plus efficace, en aug­mentant la puissance de la ventilation mécanique, si vous en avez une.
• MISE EN GARDE : Cet appareil est destiné à la cuisson uni-
quement. Il ne doit pas être utilisé pour d’autres usages, par exemple pour le chauffage ambiant.
• Les présentes instructions sont valables uniquement pour
les pays à destination dont les symboles figurent à la fois sur la première page et sur l’appareil.
• L’installation de l’appareil doit être réalisée, que ce soit la
partie gaz ou la partie électrique, par des installateurs com­pétents et qualifiés qui connaissent les normes d’installa­tion en vigueur.
Guide d’utilisation d’un four à gaz
36
Français
• Avant de mettre en route l’appareil, veuillez contrôler qu’il
est réglé correctement pour le type de gaz que vous avez à disposition (voir le paragraphe correspondant).
• Avant d’effectuer la maintenance ou le nettoyage, décon-
nectez l’appareil du réseau électrique et attendez qu’il re­froidisse.
• MISE EN GARDE : Les parties accessibles peuvent devenir
très chaudes lors de son utilisation. Les enfants devront être tenus à distance.
• L’utilisation d’un appareil à gaz demande un changement
d’air constant. Assurez-vous que la réalisation de l’instal­lation correspond à ce qui est écrit dans les paragraphes correspondants.
• L’utilisation prolongée de l’appareil à gaz peut demander
une ventilation supplémentaire (ouverture d’une fenêtre ou augmentation de l’aspiration forcée).
• Pour les interventions de dépannage, veuillez toujours vous
adresser à un Centre d’assistance technique autorisé et exi­ger des pièces de rechange d’origine. Les réparations effec­tuées par du personnel non compétent peuvent causer des dommages.
• Le présent produit est destiné à la cuisson et au réchauffe-
ment des aliments, il ne doit pas être utilisé à d’autres fins.
Guide d’utilisation d’un four à gaz
37
Sécurité électrique
Figure
• Pour brancher le four, l’ins-
tallateur doit utiliser un câble d’alimentation de type H05RR-F, H05SS-F ou H07RN-F. Le schéma du branchement est indiqué sur la figure.
• Le four doit toujours être branché à une prise de terre en
bon état et conforme à la réglementation en vigueur.
• La connexion doit être effectuée par le biais d’un interrup-
teur omnipolaire, correspondant à l’intensité à supporter, et avec une ouverture d’au moins 3 mm entre les contacts pour la déconnexion en cas d’urgence, de nettoyage ou de remplacement de l’ampoule. Le câble de prise de terre ne pourra en aucun cas passer par cet interrupteur.
• Cet interrupteur peut être remplacé par une prise de courant
à condition de toujours être accessible pour une utilisation normale.
• Toute manipulation ou réparation de l’appareil, y compris le
remplacement du cordon d’alimentation, doit être effectuée par une personne du Service d’assistance technique agréé, en utilisant les pièces de rechange d’origine. Les répara­tions ou manipulations effectuées par d’autres personnes peuvent provoquer des dommages à l’appareil ou un dys­fonctionnement qui mettrait votre sécurité en péril.
• Débranchez votre four en cas de panne.
• Pour les fours combinés avec une plaque de cuisson, vous
pourrez uniquement monter les plaques recommandées par le fabricant.
Guide d’utilisation d’un four à gaz
38
Français
Sécurité des enfants
• Empêchez les enfants de s’approcher du four pendant la
cuisson, car il peut atteindre des températures élevées.
• Les enfants de moins de 8 ans doivent être tenus à l’écart
de l’appareil sauf s’ils sont surveillés en permanence. Les enfants ne doivent pas jouer avec l’appareil.
• Gardez sous surveillance les enfants et les personnes non
autonomes durant toute la durée de la cuisson pour qu’ils ne touchent pas les surfaces chaudes et qu’ils ne soient pas à proximité de l’appareil en marche.
Sécurité dans l’utilisation du four
• Cet appareil a été conçu pour être utilisé dans un contexte
domestique et non professionnel. Il doit être utilisé par des personnes adultes et conscientes.
• Le four doit toujours fonctionner porte fermée.
• N’utilisez le four que lorsqu’il est encastré à l’intérieur du
meuble (voir Installation du four).
• La plaque et la grille disposent d’un système pour faciliter
leur extraction partielle et manipuler les aliments.
• L’appareil génère de la chaleur pendant son utilisation. Met-
tez des gants de protection lorsque vous êtes amenés à in­tervenir à l’intérieur du four et évitez de toucher les éléments chauffants.
• En cas de coupure d’électricité, éteignez le four.
Guide d’utilisation d’un four à gaz
39
Nettoyage et entretien
• Avant toute intervention, débranchez l’appareil.
• N’utilisez pas de produits nettoyants abrasifs ni de disposi-
tifs de nettoyage à vapeur ou à eau sous pression.
• Le nettoyage et l’entretien que doit effectuer l’utilisateur ne
doivent pas être confiés à des enfants sans surveillance.
• Avant de remplacer l’ampoule, vérifiez tout d’abord que le
four est débranché afin d’éviter les éventuels chocs élec­triques.
Cet appareil respecte les directives suivantes :
2006/95/CE 2004/108/CE 89/109/CE 2009/142/CE ex 90/396/CE 2009/125/CE 2011/65/EU
Guide d’utilisation d’un four à gaz
40
Avant la première utilisation
Il peut y avoir des restes de graisse et autres im­puretés occasionnées par le processus de fabri­cation ; pour les éliminer, procédez de la manière suivante :
• Retirez tous les éléments de l’emballage, même le plastique de protection s’il y en a un.
• Connectez votre four en mode pendant 1 heure. Pour cela, consultez le Guide rapide d’utilisation fourni avec ce manuel.
, à 200 ºC
Emballage écologique
L’emballage est réalisé avec des matériaux entièrement recyclables et pouvant être réuti­lisés. Consultez votre mairie pour connaître les règlementations municipales concernant le re­cyclage de ces matériaux.
ATTENTION :
Le symbole ballage indique que cet appareil ne peut pas être considéré comme un déchet ménager classique. Vous devez l’apporter au centre de
sur le produit ou sur l’em-
Français
• Laissez refroidir le four en ouvrant la porte, afin qu’il soit ventilé et ne garde pas les odeurs à l’intérieur.
• Après le refroidissement, nettoyez le four et les accessoires.
Lors de la première utilisation, des fumées et des odeurs peuvent apparaître, il faut donc assurer une bonne ventilation de la cuisine.
collecte des équipements électriques et élec­troniques, pour qu’il soit recyclé.
Vous contribuerez ainsi à éviter les éven­tuelles conséquences néfastes pour l’envi­ronnement et la santé publique d’une mani­pulation incorrecte.
Afin obtenir plus d’informations concernant le recyclage de cet appareil, prenez contact avec la mairie de votre ville, avec le service des déchets ménagers ou avec l’établisse­ment d’achat du produit.
Autres instructions importantes
Le four doit toujours fonctionner porte fermée
• Le fabricant décline toute responsabilité en cas d’utilisation du four autre que pour la prépara­tion d’aliments à usage domestique.
• Ne rangez pas d’huile, de graisse ni de ma­tières inflammables à l’intérieur, car cela peut être dangereux lorsque le four est mis en mar­che.
• Ne vous appuyez pas et ne vous asseyez pas sur la porte du four lorsqu’elle est ouverte, cela pourrait l’endommager ou mettre votre sécuri­té en danger.
• Ne recouvrez pas le fond du four avec des feu­illes de papier d’aluminium afin de ne pas obs­truer les rainures ni d’altérer l’échange thermi­que régulier, car cela peut affecter la cuisson et endommager l’émail de la cavité du four ainsi que l’intérieur de votre meuble de cuisine.
• Pour faire cuire un aliment, placez la plaque ou
• Ne déposez pas de récipients ou d’aliments
• Ne versez pas d’eau sur la sole du four pen-
• Pendant la cuisson, ouvrez le moins souvent
• Pour les plats à forte teneur en liquide, il est
• Nettoyez l’intérieur du four pour éliminer les
la grille sur les guides latéraux à l’intérieur du four.
sur la sole du four, utilisez toujours les plaques et la grille.
dant son fonctionnement, cela pourrait endo­mmager l’émail.
possible la porte du four, afin de réduire la con­sommation d’énergie.
normal que de la condensation se forme sur la porte du four.
traces de graisse ou d’aliments qui dégage­ront de la fumée et des odeurs ou entraîneront l’apparition de taches lors de futures cuissons.
Guide d’utilisation d’un four à gaz
41
Description du four
1 2
3 4 5
6
7
8 9
Panneau frontal des commandes
10
11
Sortie d’air de refroidissement
2
Résistance du gril
3
Supports plaques
4
Turbine
5
Grille
6
Plaque grillades
7
Charnière
8
Porte
9
Panneau frontal de commande
10
Ampoules
11
Fixation au meuble
1
Modèles HLF 924
Modèles HLF 824
1 2 3
1 2 3
Sélecteur minuterie et horloge
1
Sélecteur de fonctions
2
Sélecteur de température
3
Guide d’utilisation d’un four à gaz
42
Symboles du sélecteur de fonctions
Modèle HLF 924/824
Fonctions du four
Français
INFORMATION
Consultez le guide de cuisson fourni avec votre four pour connaître l’utilisation détaillée de cha­cune des fonctions.
ARRÊT DU FOUR
CUISSON AU GRIL
Cuisson de gratins et rôtis en surface. Cette
fonction permet de dorer la couche extérieure sans modifier l’intérieur des aliments. Elle est conseillée pour des morceaux fins tels que le bifteck, les côtelettes, le poisson et les toasts.
GRIL À TURBINE
Il permet de rôtir de façon uniforme et de dorer
en même temps la surface. Idéal pour les gril­lades. Spécialement conçu pour de plus gros morceaux tels que volailles, gibier, etc. Il est recommandé de placer le morceau de viande sur la grille du four et la plaque en dessous pour la récupération du jus ou des graisses.
SOLE
Seule la partie inférieure du four dégage de la
chaleur. Fonction recommandée pour les rôtis. Elle peut être utilisée pour tout type de mor­ceaux, indépendamment de la taille.
SOLE À TURBINE
Elle distribue la chaleur provenant de la partie
inférieure du four. Idéale pour les rôtis et les gâteaux. Le ventilateur répartit la chaleur de façon uniforme à l’intérieur du four, tout en ré­duisant le temps et la température de cuisson.
DÉCONGÉLATION
Cette fonction est idéale pour la décongéla-
tion douce des aliments, en particulier ceux qui sont consommés sans être réchauffés, comme les crèmes, les pâtes, les tartes, les gâteaux, etc.
ATTENTION :
Veillez à toujours cuire les aliments avec la porte du four fermée.
Guide d’utilisation d’un four à gaz
43
Fonctionnement du Four
ALLUMAGE ET RÉGLAGE DU BRÛLEUR DU FOUR
Pour effectuer une manipulation correcte d’allu­mage, veuillez suivre strictement les indications suivantes :
• Ouvrez la porte du four.
• Appuyez puis tournez le bouton du thermos­tat dans le sens contraire des aiguilles d’une montre jusqu’à la position de température maximum. Gardez le bouton enfoncé, le mi­cro-interrupteur qui se trouve à l’arrière de celui-ci provoquera une série d’étincelles sur la bougie d’allumage qui allumera le brûleur.
• Une fois allumé, fermez la porte avec beau­coup de soin.
• Maintenez le bouton enfoncé 10 secondes afin de permettre que le réchauffement du thermocouple situé sur le brûleur maintienne la flamme active automatiquement (contrôlez à travers les rainures qui se trouvent au fond).
• Si après environ 10 secondes, le brûleur n’est pas allumé, stoppez la manœuvre et attendez au moins une minute avant de re­commencer et de réessayer l’allumage (en maintenant toujours la porte ouverte).
• Une fois l’allumage effectué, tournez le bou­ton du thermostat au niveau voulu.
• Introduisez la plaque à une hauteur moyenne pour de meilleurs résultats.
• Une fois la cuisson terminée, éteignez le brûleur en tournant le bouton du thermos­tat dans le sens des aiguilles d’une montre jusqu’à la position zéro.
• Dans le cas d’une extinction de la flamme du brûleur, ne réessayez pas de la rallumer du­rant au moins une minute.
UTILISATION DU GRIL ÉLECTRIQUE
Enfoncez et tournez le bouton du thermostat dans le sens horaire jusqu’à la position indiquée (gril).
Il est conseillé de préchauffer le gril au moins 5 minutes avant d’introduire les aliments.
Introduire les aliments qui vont être grillés sur la grille appropriée ou sur une plaque pour four avec les bords bas. La grille doit être po­sitionnée au niveau le plus élevé (en fonction du volume de l’aliment à cuire) ; en revanche, la plaque qui servira à récupérer les résidus de graisses devra se trouver au niveau juste en dessous. En fonction du type d’aliment (par exemple viandes, poisson, viandes blanches, etc.) il est nécessaire de tourner l’aliment afin qu’il soit exposé des deux côtés et de façon homogène aux rayons infrarouges.
La cuisson avec le gril ne devrait pas dépasser les 30 minutes.
ATTENTION :
Le gril ne fonctionne pas si la fonction gaz du four est sélectionnée.
Guide d’utilisation d’un four à gaz
44
Français
SÉLECTEUR DE FONCTIONS
• Tourner le bouton dans le sens contraire des aiguilles d’une montre permettra d’activer la lumière à l’intérieur du four.
• Tourner le bouton dans le sens des aiguilles d’une montre permettra le fonctionnement de la turbine en fonction sole et gril.
• En position inférieure, vous permettrez le fonctionnement de la turbine en fonction dé­congélation.
MINUTEUR DU FOUR
Pour utiliser le minuteur il est nécessaire de charger le dispositif sonore en tournant le bou­ton complètement une fois dans le sens ho­raire, puis revenir en arrière jusqu’à obtention du temps voulu (max. 120 minutes). Une fois le temps prédéterminé terminé, le signal sonore retentira.
ATTENTION :
Au moment du signal sonore, le minuteur n’arrête pas le fonctionnement du four.
ATTENTION :
L’appareil est doté d’un moteur pour le re­froidissement des composants internes. Ce dispositif s’allume automatiquement peu importe le type d’utilisation du four et se maintient en marche jusqu’à obtenir une température en dessous de la limite détermi­née, même après l’arrêt du four. En cas de coupure d’électricité, éteignez le four.
Si vous détectez un problème dans le moteur de refroidissement, éteignez le four et adressez-vous au service clients.
Guide d’utilisation d’un four à gaz
45
Tableau des caractéristiques
Appareil de la catégorie II2H3+
Classe CLASSE 3
Pays de Destination CHILI, EAU, MEXIQUE ÉQUATEUR,
TURQUIE, UE VENEZUELA
Tension d’alimentation V 220-240 127 110
Puissance électrique kW 2,1 2,0 1,75
Consomation électrique A 15,7
Puissance du gril électrique W 2000 1900 1650
Gaz G30/31 G20
Pression d’alimentation mbar 28-30/37 20
Four Gril Four Gril
Puissance kW 4 4
Ø Injecteur 1/100 mm 95 150
Capacité nominale kW 4 4
Capacité thermique du brûleur Kj/h 14.400
Consommation réduite k 1,3 1,3
Consommation nominale g/h-m3/h 290 0,38
Gaz G30/31 est GPL, et G20 est Gaz naturel.
PRESSION NORMALE:
Gas L.P.: 2,75 kPa (27,5 mbar) Gas Natural: 1,76 kPa (17,6 mbar)
Guide d’utilisation d’un four à gaz
46
Deutsch
SICHERHEITSHINWEISE
Lesen Sie die vorliegenden Anweisungen aufmerksam durch, um eine optimale Leistung Ihres Backofens sicherzustellen. Bewahren Sie diese Anleitung auf, damit sie ein neuer Besit­zer lesen kann.
Gassicherheit
• ACHTUNG: Die Verwendung eines Gaskochgeräts erzeugt
in dem Raum, in dem es eingebaut ist, Wärme, Feuchtig­keit und Verbrennungsprodukte. Sie müssen sicherstellen, dass die Küche, insbesondere wenn das Gerät in Betrieb ist, gut belüftet ist: Alle natürlichen Belüftungsöffnungen müs­sen geöffnet bleiben oder es muss eine mechanische Belüf­tungsvorrichtung (Abzugshaube) eingebaut werden.
• Eine intensive und lang anhaltende Nutzung des Geräts kann
eine zusätzliche Belüftung, indem z. B. ein Fenster geöffnet wird, oder eine wirksamere Belüftung, indem z. B. die evtl. vorhandene Belüftung erhöht wird, erfordern.
• ACHTUNG: Dieses Gerät ist nur zum Kochen vorgesehen.
Es darf nicht für andere Zwecke wie z. B. als Heizgerät für die Umgebung eingesetzt werden.
• Die vorliegenden Anweisungen sind nur für die Zielländer
gültig, deren Symbole sowohl auf der Titelseite wie auch auf dem Gerät erscheinen.
• Der Einbau des Geräts muss sowohl elektrisch wie auch
gastechnisch von geschulten und qualifizierten Installateu­ren, welche die gültigen Einbauvorschriften kennen, durch­geführt werden.
Gebrauchsanleitung für Gasbackofen
47
• Bevor das Gerät angeschlossen wird, muss geprüft werden,
ob es für die verfügbare Gassorte richtig eingestellt ist (sie­he entsprechender Abschnitt).
• Bevor Wartungs- oder Reinigungstätigkeiten ausgeführt
werden, muss das Gerät von der Stromversorgung getrennt und es muss gewartet werden, bis es abgekühlt ist.
• ACHTUNG: Die zugänglichen Teile können während des Ge-
brauchs sehr heiß werden. Kinder müssen vom Gerät fern­gehalten werden.
• Die Verwendung eines Gasgeräts erfordert einen regelmäßi-
gen Luftaustausch. Es muss sichergestellt werden, dass die Installation die Angaben des jeweiligen Geräts erfüllt.
• Ein lang anhaltender Gebrauch des Gasgeräts kann eine zu-
sätzliche Belüftung erfordern (Öffnung eines Fensters oder Verstärkung der Zwangsbelüftung).
• Für evtl. erforderliche Reparaturen müssen Sie sich an eine
zugelassene Kundendienstniederlassung wenden und Ori­ginalersatzteile anfordern. Reparaturen, die von nicht aus­gebildetem Personal durchgeführt werden, können Schäden verursachen.
• Dieses Gerät ist zum Kochen und Aufwärmen von Lebens-
mitteln bestimmt und darf nicht für andere Verwendungs­zwecke eingesetzt werden.
Gebrauchsanleitung für Gasbackofen
48
Deutsch
Elektrische Sicherheit
Abbildung
• Für den Anschluss des
Backofens an das Strom­netz muss der Installateur ein Versorgungskabel vom Typ H05RR-F, H05SS-F oder H07RN-F verwenden. Der Schaltplan ist in der Abbil­dung zu sehen.
• Der Backofen muss immer über eine ausreichende Erdung
gemäß den geltenden Vorschriften verfügen.
• Der Anschluss muss durch einen der Leistung entsprechen-
den Schalter mit allpoliger Trennung vom Netz erfolgen, mit einer minimalen Öffnung von 3 mm zwischen den Kontakten zur Abschaltung im Notfall, bei Reinigung oder Lampenwech­sel. Das Erdungskabel darf auf keinen Fall über diesen Schal­ter laufen.
• Dieser Schalter kann durch einen Stecker ersetzt werden, vo-
rausgesetzt, dass dieser bei normalem Gebrauch zugänglich ist.
• Jede Art von Handhabung oder Reparatur des Geräts, ein-
schließlich des Ersetzens des Stromkabels, muss durch den autorisierten Technischen Kundendienst mit Originalersatz­teilen ausgeführt werden. Reparaturen oder Handhabungen durch andere Personen können Schäden oder Fehlfunktionen des Geräts verursachen und somit Ihre Sicherheit gefährden.
• Trennen Sie Ihren Backofen vom Stromnetz, wenn er defekt
ist.
• Bei Backöfen, die mit Kochfeldern kombiniert sind, dürfen nur
die vom Hersteller empfohlenen Kochfelder eingebaut werden.
Gebrauchsanleitung für Gasbackofen
49
Kindersicherheit
• Halten Sie Kinder während des Backofenbetriebs von die-
sem fern, da sehr hohe Temperaturen erreicht werden.
• Kinder unter 8 Jahren dürfen nicht in der Nähe sein, sofern
sie nicht dauernd beaufsichtigt werden. Kinder dürfen nicht mit dem Gerät spielen.
• Kinder und nicht selbstständige Personen müssen die ganze
Zeit über beaufsichtigt werden, damit sie keine heißen Flä­chen berühren und sich nicht in der Nähe des eingeschalte­ten Geräts aufhalten.
Sicherheit beim Gebrauch des Backofens
• Dieses Gerät wurde für den Hausgebrauch und nicht für
professionelle Zwecke entworfen. Es muss von erwachse­nen und verantwortungsbewussten Personen verwendet werden.
• Beim Betrieb des Backofens muss die Backofentür stets ge-
schlossen sein.
• Benutzen Sie den Backofen erst, wenn er in das Einbaumö-
bel eingebaut ist (siehe Installation des Backofens).
• Das Backblech und der Rost verfügen über ein System, wel-
ches das teilweise Ausziehen und die Handhabung des Gar­guts erleichtert.
• Während des Betriebs erhitzt sich das Gerät. Ziehen Sie
Schutzhandschuhe an, wenn Sie im Inneren hantieren, und vermeiden Sie es, die Heizelemente zu berühren.
• Bei Strommangel muss der Backofen ausgeschaltet wer-
den.
Gebrauchsanleitung für Gasbackofen
50
Deutsch
Reinigung und Wartung
• Das Gerät muss vom Stromnetz getrennt werden, bevor da-
ran gearbeitet wird.
• Keine Scheuermittel, Dampfreiniger oder Druckwasserreini-
ger verwenden.
• Kinder dürfen die vom Benutzer auszuführende Reinigung
oder Wartung nicht ohne Aufsicht durchführen.
• Vor dem Auswechseln der Lampe ist sicherzustellen, dass
der Backofen vom Stromnetz getrennt ist, um das Risiko ei­nes Stromschlags zu vermeiden.
Das Gerät erfüllt folgende Richtlinien:
2006/95/EG 2004/108/EG 89/109/EG 2009/142/EG, vorher 90/396/EG 2009/125/EG 2011/65/EU
Gebrauchsanleitung für Gasbackofen
51
Vor dem ersten Gebrauch
Bedingt durch den Herstellungsprozess kön­nen im Backofen noch Fettreste und andere Verunreinigungen vorhanden sein. Um diese zu entfernen, verfahren Sie wie folgt:
• Entfernen Sie alle Verpackungsteile ein­schließlich des evtl. vorhandenen Plastik­schutzes.
• Schalten Sie den Backofen bei 200 ºC für 1 Stunde auf Funktion in der Kurzgebrauchsanweisung, die dieser Gebrauchsanleitung beigefügt ist, nach.
. Schauen Sie hierzu
Ökologische Verpackung
Die Verpackung besteht aus vollständig recy­celbaren Materialien und kann wieder verwen­det werden. Kontaktieren Sie Ihre zuständige Gemeindeverwaltung bezüglich der örtlichen Entsorgungsvorschriften für dieses Material.
ACHTUNG:
Das Symbol Verpackung weist darauf hin, dass dieses Gerät nicht unter normalen Hausmüll fällt. Sie müssen es für sein Recycling zur Sammels-
auf dem Produkt bzw. der
• Lassen Sie den Backofen abkühlen und öff­nen Sie die Tür. Auf diese Weise wird er gelüf­tet und es bleiben keine Gerüche im Inneren zurück.
• Reinigen Sie den Backofen und das Zubehör nach dem Abkühlen.
Während der ersten Inbetriebnahme entstehen Rauch und Gerüche. Sorgen Sie deshalb für eine gute Belüftung der Küche.
telle für elektrische und elektronische Geräte bringen.
Somit helfen Sie, eventuelle negative Folgen für Umwelt und öffentliche Gesundheit durch eine nicht ordnungsgemäße Handhabung zu vermeiden.
Weitere Informationen zur Entsorgung des Gerätes erhalten Sie bei Ihrer zuständigen Gemeindeverwaltung, bei Ihrem zuständigen Müllentsorgungsbetrieb oder vom Verkäufer.
Weitere wichtige Gebrauchshinweise
Der Backofen muss stets bei geschlosse­ner Backofentür betrieben werden
• Der Hersteller übernimmt keinerlei Haftung für eine Benutzung des Backofens, die nicht der Zubereitung haushaltsüblicher Lebens­mittel dient.
• Bewahren Sie kein Öl, Fett oder andere ent­zündliche Materialien im Inneren auf, denn dies könnte gefährlich sein, wenn der Backo­fen eingeschaltet wird.
• Stützen oder setzen Sie sich nicht auf die ge­öffnete Backofentür. Sie könnten sie dadurch beschädigen und außerdem Ihre eigene Si­cherheit gefährden.
Gebrauchsanleitung für Gasbackofen
52
• Decken Sie die Rückseite des Backofens nicht mit Aluminiumfolie ab, damit die vor­gesehenen Rillen nicht verschlossen werden und der ordnungsgemäße Wärmeaustausch nicht beeinflusst wird, da andernfalls das Gargut beeinträchtigt und die Innenemaillie­rung des Backofens sowie die Innenseite des Einbauschranks beschädigt werden könnten.
• Zum Garen schieben Sie das mitgelieferte Backblech oder den Rost in die seitlichen Führungsschienen des Backofeninnenraums.
• Stellen Sie weder Gefäße noch Lebensmittel direkt auf den Backofenboden; benutzen Sie immer ein Backblech oder den Rost.
Deutsch
• Gießen Sie während des Betriebs kein Was­ser auf den Backofenboden, da dies die Emaillierung beschädigen kann.
• Öffnen Sie die Backofentür während des Garvorgangs so selten wie möglich; dadurch reduzieren Sie den Stromverbrauch.
Backofenbeschreibung
1 2
3 4 5
6
7
8 9
• Bei Gargut mit einem hohen Feuchtigkeitsge­halt ist es normal, dass sich an der Backofen­tür Kondenswasser bildet.
• Reinigen Sie den Backofeninnenraum, um Fett- oder Lebensmittelreste zu entfernen, da diese Rauch und Gerüche oder das Entste­hen von Flecken verursachen können.
Befestigung am Einbauschrank
1
10
11
Kühlluftaustritt
2
Grillwiderstand
3
Blechhalterungen
4
Umluft
5
Rost
6
Bratpfanne
7
Scharnier
8
Tür
9
Bedienfeld
10
Lampen
11
Bedienfeld
Modelle HLF 924
Modelle HLF 824
1 2 3
1 2 3
Minutenzeitschalter
1
Funktionswahlschalter
2
Temperaturwahlschalter
3
Gebrauchsanleitung für Gasbackofen
53
Funktionswahlschaltersymbole
Modell HLF 924/824
Backofenfunktionen
HINWEIS
In der zu Ihrem Backofen gehörenden Anleitung zum Garen finden Sie eine Beschreibung der ein­zelnen Funktionen.
ABSCHALTEN DES BACKOFENS
GRILL
Gratinieren und überbacken. Ermöglicht das
Bräunen der äußeren Schicht, ohne das Inne­re des Garguts zu beeinflussen. Geeignet für flache Stücke wie Steaks, Rippchen, Fisch, Toasts.
GRILL MIT UMLUFT
Ermöglicht gleichzeitig ein gleichmäßiges Ga-
ren und Bräunen der Oberfläche. Ideal zum Grillen. Besonders für große Stücke wie Geflü­gel, Wild, usw. Es wird empfohlen, das Grillgut auf den Rost zu legen und die Fettpfanne dar­unter zu stellen, um Bratensaft und Fett aufzu­fangen.
UNTERHITZE
Nur Hitze von unten. Ideal für Braten. Geeignet
für beliebig große Stücke.
UNTERHITZE MIT UMLUFT
Verteilt die im unteren Teil des Backofens er-
zeugte Hitze. Geeignet für Braten und Back­waren. Dank der gleichmäßigen Verteilung der Hitze im Backofeninneren werden Garzeit und Gartemperatur reduziert.
AUFTAUEN
Mit dieser Funktion können Lebensmittel sanft
aufgetaut werden. Besonders geeignet für Speisen, die ohne Erhitzen konsumiert wer­den, z. B. Cremes, Torten, Kuchen usw.
ACHTUNG:
Alle Garvorgänge müssen bei geschlossener Backofentür erfolgen.
Gebrauchsanleitung für Gasbackofen
54
Bedienung des Backofens
EINSCHALTEN UND BACKOFENBRENNER EINSTELLEN
Deutsch
VERWENDUNG DES ELEKTRISCHEN GRILLS
Für einen ordnungsgemäßen Einschaltvorgang sind folgende Hinweise genau zu befolgen:
• Die Backofentür muss unbedingt geöffnet werden.
• Thermostatschalter drücken und im Ge­genuhrzeigersinn auf Höchst-temperaturstel­lung drehen. Indem der Schalter gedrückt gehalten wird, erzeugt der Mikroschalter auf dessen Rückseite Funken an der Zündkerze, sodass der Brenner angezündet wird.
• Sobald er angezündet ist, muss die Tür sehr vorsichtig geschlossen werden.
• Schalter weitere 10 Sekunden lang gedrückt halten, damit die Erwärmung des Thermoele­ments am Brenner die Flamme automatisch erhalten kann (über die Rillen am Boden kon­trollieren).
• Sollte der Brenner nach ca. 10 Sekunden nicht angezündet sein, muss der Vorgang unterbrochen und mindestens 1 Minute ab­gewartet werden, bevor das Anzünden er­neut versucht wird (wobei die Tür immer ge­öffnet sein muss).
• Sobald die Zündung erfolgt ist, muss der Thermostatschalter auf die gewünschte Stu­fe gedreht werden.
• Blech auf mittlere Höhe stellen, um bessere Ergebnisse zu erzielen.
• Nachdem der Garvorgang beendet ist, muss der Brenner ausgeschaltet und der Ther­mostatschalter im Uhrzeigersinn auf Nullstel­lung gedreht werden.
• Sollte die Brennerflamme zufällig ausgehen, darf mindestens 1 Minute lang keine erneute Zündung versucht werden.
Thermostatschalter drücken und im Uhrzeiger­sinn auf die angegebene Stellung (Grill) drehen.
Grill mindestens 5 Minuten vorheizen, bevor die Speise in den Ofen gestellt wird.
Das Grillgut auf einen geeigneten Rost oder auf ein Backofenblech mit niedrigem Rand legen. Der Rost muss (je nach Größe der zu garen­den Speise) in die oberste Schiene geschoben werden. Bei dieser Zubereitungsart muss die Backofentür geöffnet, d. h. teilweise geschlos­sen sein. Je nach Art der Speise (z. B. Fleisch, Fisch, Geflügel usw.) muss die Speise gewen­det werden, damit sie den Infrarotstrahlen auf beiden Seiten gleichmäßig ausgesetzt ist.
Die Grilldauer sollte nicht länger als 30 Minuten betragen.
ACHTUNG:
Der Grill funktioniert nicht, wenn die Gas­funktion des Backofens angewählt ist.
Gebrauchsanleitung für Gasbackofen
55
FUNKTIONSWAHL
• Beim Drehen im Gegenuhrzeigersinn kann die Innenbeleuchtung des Backofens einge­schaltet werden.
• Beim Drehen im Uhrzeigersinn kann die Um­luft bei Unterhitze und Grill eingeschaltet wer­den.
• Auf der unteren Stellung kann die Umluft zum Auftauen eingeschaltet werden.
MINUTENZÄHLER DES BACKOFENS
Um den Minutenzähler einsetzen zu können, muss der akustische Melder gespannt werden, indem der Schalter eine vollständige Umdre­hung im Uhrzeigersinn gedreht und dann auf die gewünschte Dauer zurückgedreht wird (max. 120 Minuten). Nach Ablauf der vorge­wählten Dauer wird der akustische Melder aus­gelöst.
ACHTUNG:
Bei der akustischen Meldung unterbricht der Minutenzähler nicht den Backofenbetrieb.
ACHTUNG:
Das Gerät ist mit einem Motor zur Kühlung der Innenbauteile versehen. Diese Vorrich­tung schaltet automatisch bei allen Backo­fen-verwendungen ein und bleibt so lange – auch nach Ausschaltung des Backofens – in Betrieb, bis eine Temperatur unterhalb einer bestimmten Grenze erreicht ist. Bei Strom­mangel muss der Backofen ausgeschaltet werden.
Wenn Sie einen Fehler am Kühlmotor feststellen, müssen Sie den Backofen ausschalten und den Kundendienst be­nachrichtigen.
Gebrauchsanleitung für Gasbackofen
56
Datenblatt
Gerätekategorie II2H3+
Klasse KLASSE 3
Zielländer CHILE, VAE, MEXIKO ECUADOR,
TÜRKEI, EU VENEZUELA
Stromleistung V 220-240 127 110
Leistung elektrischer Grill kW 2,1 2,0 1,75
Stromverbraunch A 15,7
Leistung elektrischer Grill W 2000 1900 1650
Gas G30/31 G20
Versorgungsdruck mbar 28-30/37 20
Backofen Grill Backofen Grill
Leistung kW 4 4
Ø Düse 1/100 mm 95 150
Nennkapazität kW 4 4
Brenner Wärmekapazität Kj/h 14.400
Reduzierter Verbrauch k 1,3 1,3
Nennverbrauch g/h-m3/h 290 0,38
Deutsch
G30/31 ist LPG (Flüssiggas). G20 ist Erdgas.
NORMALER DRUCK:
Gas L.P.: 2,75 kPa (27,5 mbar) Gas Natural: 1,76 kPa (17,6 mbar)
Gebrauchsanleitung für Gasbackofen
57
HLF 924
69
8,50 2,36
9,16
L
*
*
2,54
MJ/cycle*
kWh/cycle*
MJ/cycle*
kWh/cycle*
129,4
1
50 kg
HLF 824
69
8,50 2,36
9,16
L
*
*
2,54
MJ/cycle*
kWh/cycle*
MJ/cycle*
kWh/cycle*
129,4
1
48 kg
www.teka.com
Cod. 3371115-00
Loading...
