Estimado cliente:

Le felicitamos por su elección. Estamos
seguros que este aparato, moderno, funcional
y práctico, construido con materiales de
primera calidad, ha de satisfacer plenamente
sus necesidades.

ES

Lea todas las secciones de este MANUAL DE
INSTRUCCIONES antes de utilizar la
campana por primera vez, a fin de obtener el
máximo rendimiento del aparato y evitar
aquellas averías que pudieran derivarse de
un uso incorrecto, permitiéndole además
solucionar pequeños problemas.
Guarde este manual, le proporcionará
información útil sobre su campana en todo
momento y facilitará el uso de la misma por
parte de otras personas.

Instrucciones de Seguridad

• Respete las disposiciones locales vigentes
en cuanto a instalaciones eléctricas
domésticas y evacuación de gases.

• Compruebe que la tensión y frecuencia de
la red corresponden con las indicadas en
la etiqueta situada en el interior de la
campana.

• El aparato se debe conectar a la red
utilizando un interruptor de corte
omnipolar, con una separación mínima de
contactos de 3 mm. NO SE PUEDE
SUSTITUIR EL CABLE DE
ALIMENTACIÓN.

• Una vez instalada la campana asegúrese
de que el cable de alimentación a la red no
está en contacto con aristas metálicas
vivas.

• Evite conectar el aparato a conductos que
se utilicen para la evacuación de humos
originados por una energía distinta a la
eléctrica. p.ej: calderas, chimeneas, etc.

• La habitación debe estar provista de una
ventilación adecuada si se va a utilizar la
campana simultáneamente con aparatos
alimentados por energía diferente a la
eléctrica. p. ej: cocinas a gas.

• La acumulación excesiva de grasa en la
campana y filtros metálicos origina riesgo
de incendio y goteo, es por ello necesario

lavar el interior de la campana y los filtros
metálicos una vez al mes como mínimo.

• La parte inferior de la campana debe
situarse como mínimo a 50 cm. de altura
sobre encimeras eléctricas y a 65 cm. en
encimeras a gas o mixtas. OBSERVE LAS
INDICACIONES MÍNIMAS DEL
FABRICANTE DE LA ENCIMERA.

• Nunca deje los quemadores de gas
encendidos sin un recipiente que los
cubra. La grasa acumulada en los filtros
puede gotear o inflamarse por efecto del
aumento de temperatura.

• Evite cocinar debajo de la campana si no
están colocados los filtros metálicos, p.ej.
mientras se están limpiando en el
lavavajillas.

• No está permitido flamear debajo de la
campana.

• Desconecte el aparato antes de realizar
cualquier manipulación en su interior. p.ej
durante la limpieza o el mantenimiento.

• Le recomendamos usar guantes y
extremar la precaución cuando limpie el
interior de la campana.

• Su campana está destinada para el uso
doméstico y únicamente para la extracción
y purificación de los gases provenientes de
la preparación de alimentos. El empleo
para otros usos es bajo su responsabilidad
y puede ser peligroso. El fabricante no se
responsabiliza de los daños originados por
un uso indebido del aparato.

• Para cualquier reparación debe dirigirse al
Servicio de Asistencia Técnica de TEKA
más cercano, usando siempre repuestos
originales. Las reparaciones o modificacio­nes realizadas por personal no cualificado
pueden ocasionar daños al aparato o un
mal funcionamiento, poniendo en peligro
su seguridad.

• Este aparato cumple con la Directiva
europea 2002/96/CE sobre aparatos
eléctricos y electrónicos identificada como
“Residuos de Aparatos Eléctricos y
Electrónicos”. La directiva proporciona el
marco general válido en todo el ámbito de
la Unión Europea para la retirada y
reutilización de los residuos de los
aparatos eléctricos y electrónicos, .

2

Indice

Página

Descripción del aparato 3

Instrucciones de uso 3

Limpieza y mantenimiento 4

Si algo no funciona 4

Dimensiones y Características 4

Accesorios suministrados 5

Instalación 5

Filtros de carbón activo 5

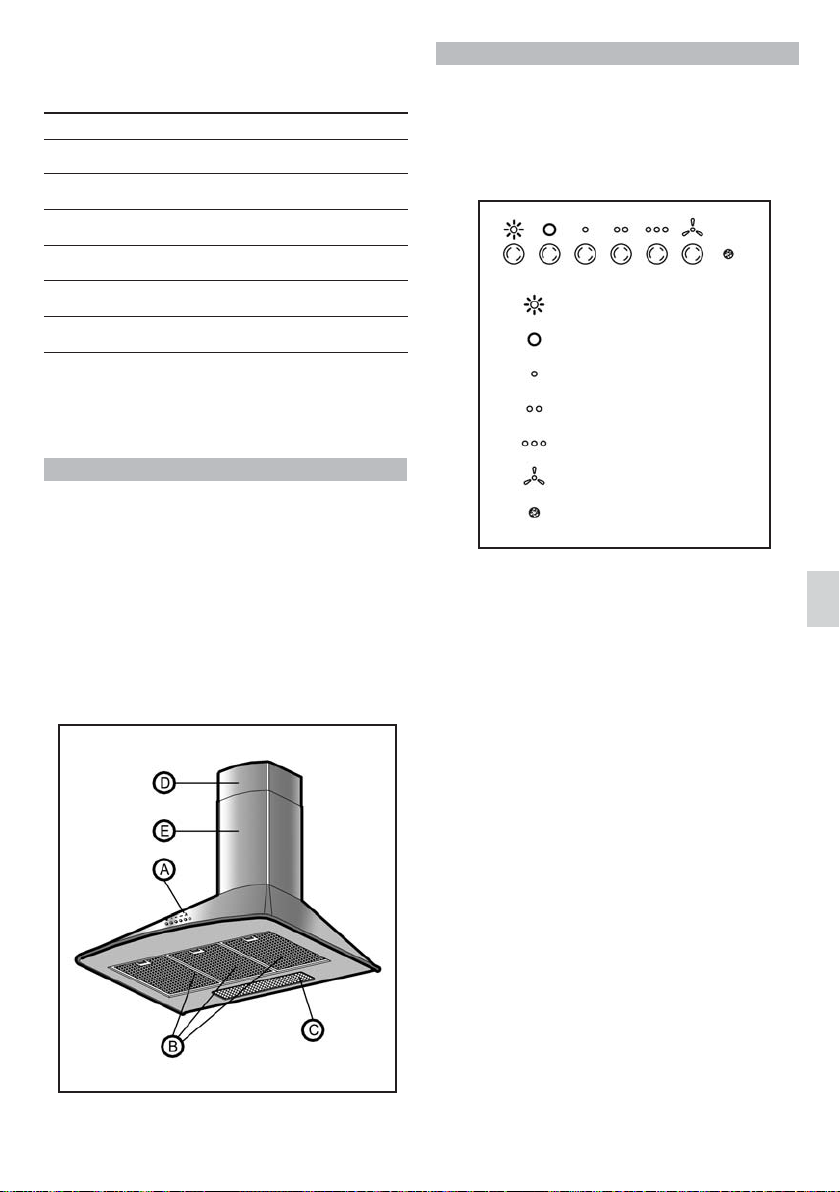

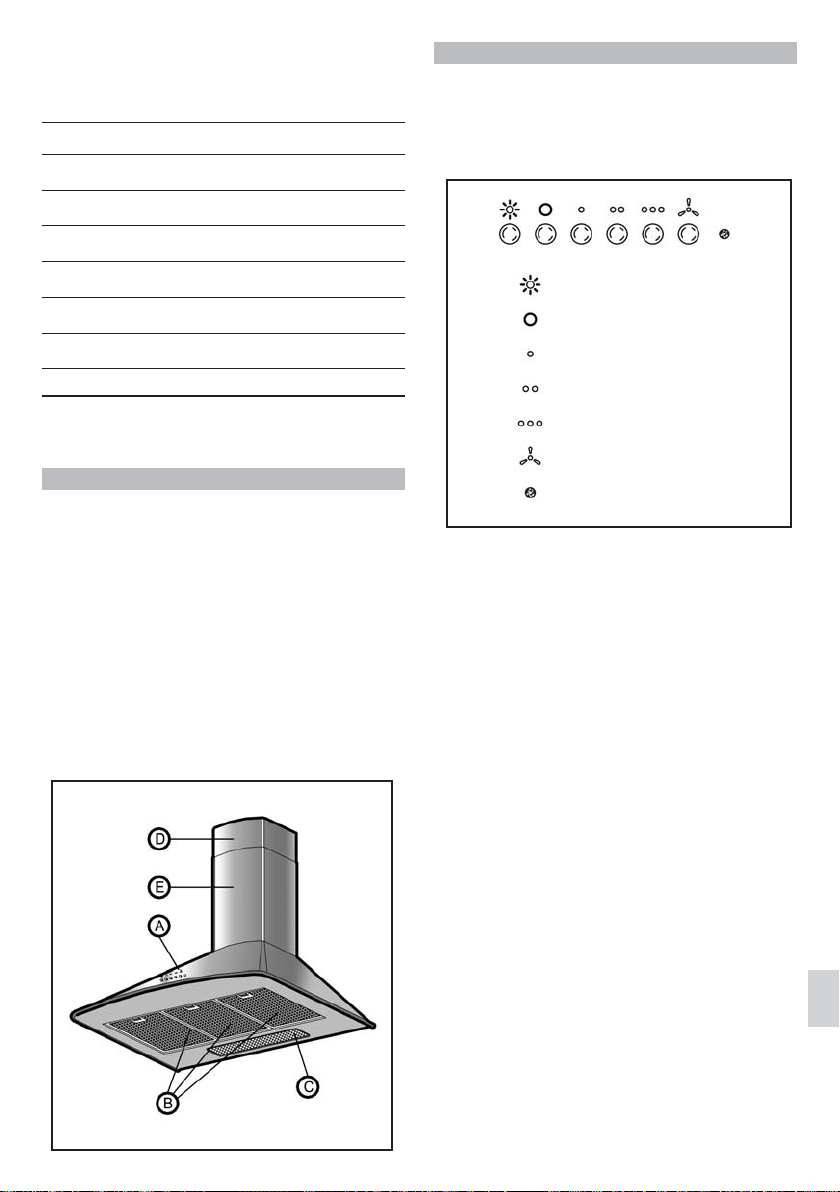

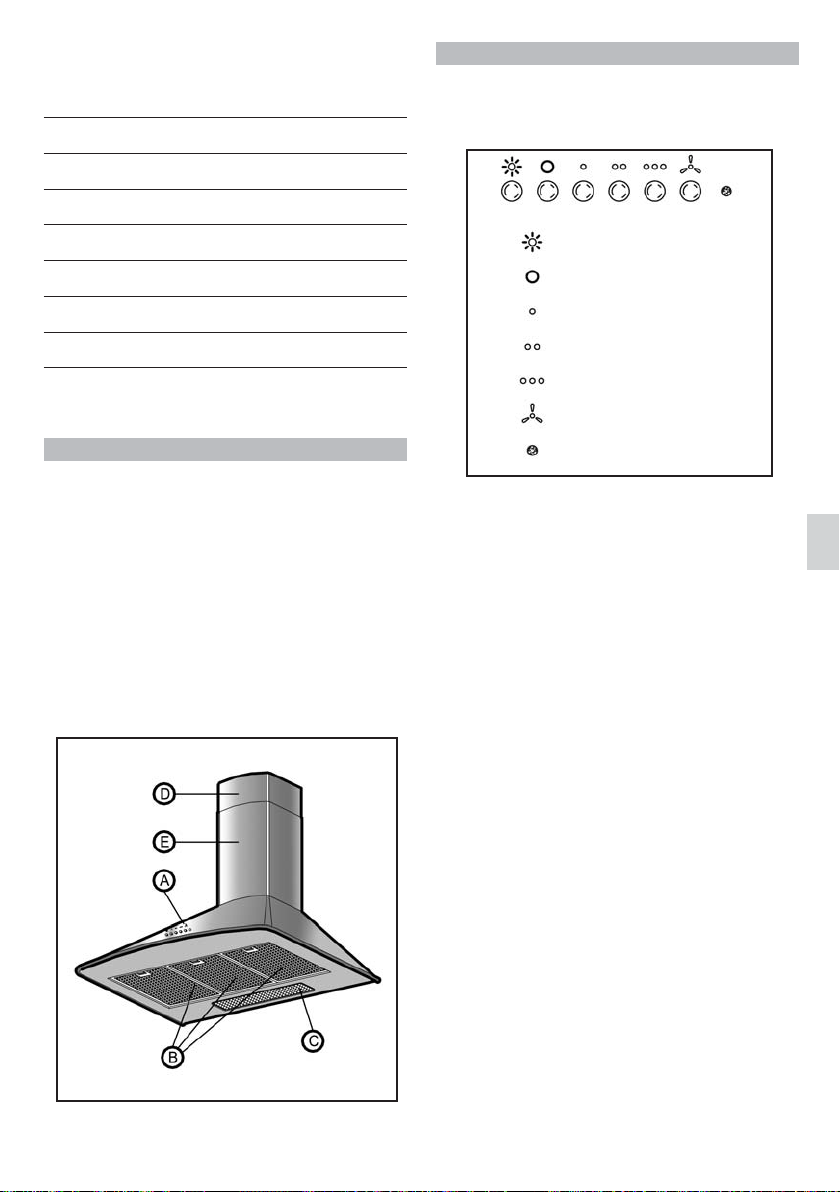

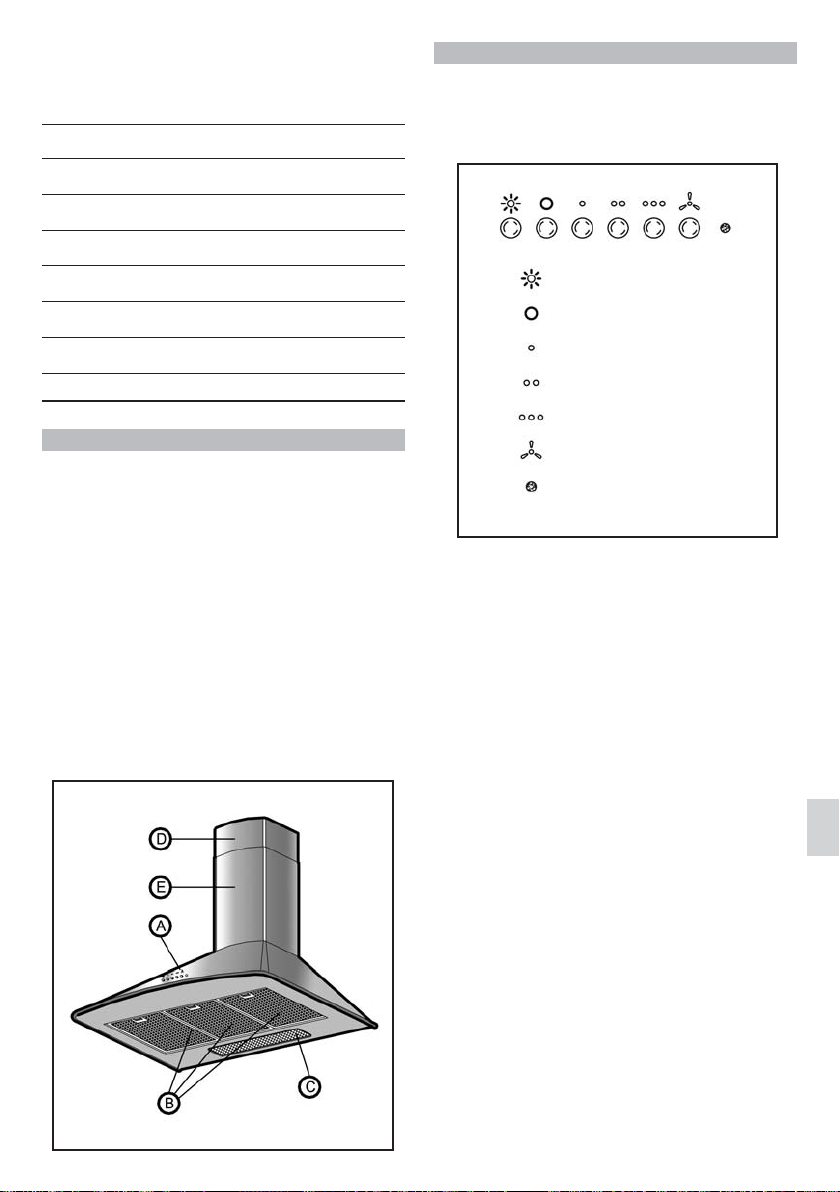

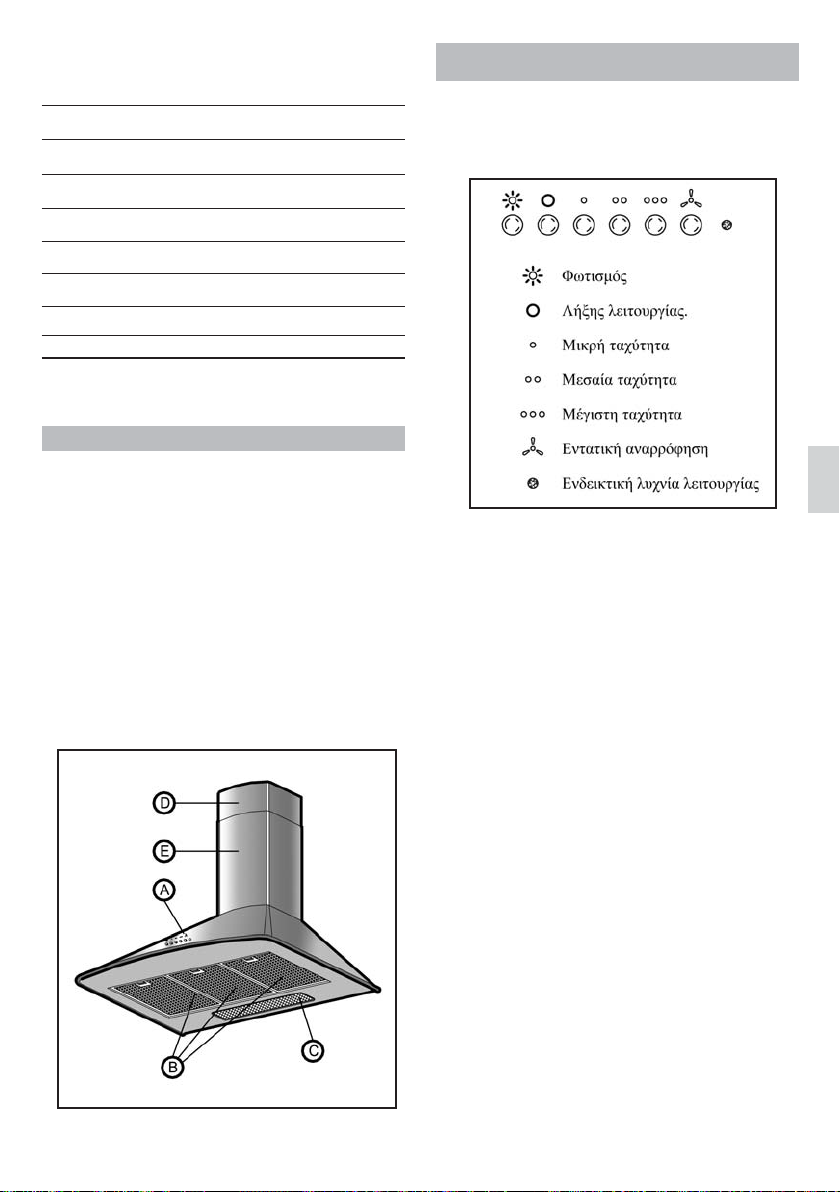

Descripción del aparato

A Mando con pulsadores para luz y

velocidad con piloto indicativo de fun-

cionamiento.
B Filtros metálicos.
C Lámpara con dos luces - 40 W (E-14).
D, E Cubretubos, regulables en altura.

Instrucciones de uso

Accionando el mando como se indica en la
figura podrá controlar las funciones de la
campana.

ES

Para conseguir una mejor aspiración le
recomendamos poner en funcionamiento la
campana unos minutos antes de cocinar para
que el flujo de aire sea contínuo y estable al
momento de aspirar los humos.

De igual modo, mantenga la campana
funcionando unos minutos después de
cocinar para el total arrastre de humos y
olores al exterior.

3

Limpieza y Mantenimiento

Al realizar labores de limpieza y
mantenimiento asegúrese de cumplir las
Instrucciones de Seguridad indicadas en la
página 2.

Limpieza del cuerpo de la campana

ES

• Si su campana es de acero inoxidable,

utilice limpiadores especializados para
este material siguiendo las instrucciones
del proveedor del producto.

• Si su campana es pintada, use agua tibia y

jabón neutro. Evite usar productos con
sustancias corrosivas, abrasivas o
disolventes.

• En ningún caso use estropajos metálicos

ni productos abrasivos o corrosivos.

• Seque la campana utilizando un paño que

no desprenda pilosidades.

Limpieza de Filtros Metálicos

Para extraer los filtros de sus alojamientos
haga una leve presión sobre los dispositivos
de enclavamiento y luego tire de ellos.

Los filtros metálicos se pueden limpiar
dejándolos en agua caliente y detergente
neutro hasta que se disuelva la grasa y
después aclarando bajo el grifo o utilizando
productos específicos para grasa. También
se pueden limpiar en lavavajillas. En este
caso, es aconsejable colocarlos en posición
vertical para evitar que se depositen restos de
comida sobre los mismos.
La limpieza en lavavajillas puede deteriorar la
superficie metálica (ennegreciéndola) sin que
esto afecte a su capacidad de retención de
grasas.
Una vez limpios déjelos secar libremente y
posteriormente colóquelos en la campana.

Cambio de Luces

Proceda del modo siguiente:

• Retire los filtros metálicos.

• Cambie la lámpara averiada/ fundida. La
potencia máxima de las lámparas es de 40
W (E-14).

• Coloque los filtros metálicos.

_______________________________________________________________

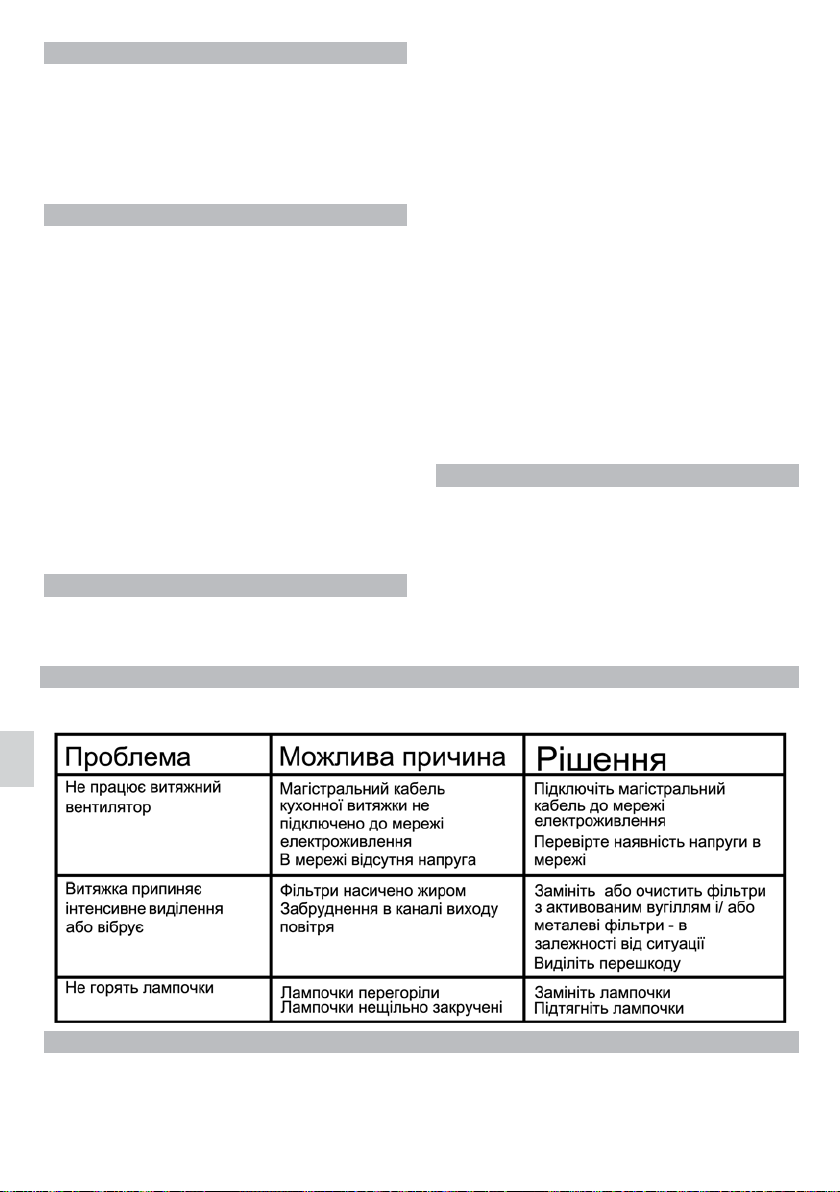

Si algo no funciona

Antes de llamar al Servicio Técnico haga las siguientes comprobaciones:

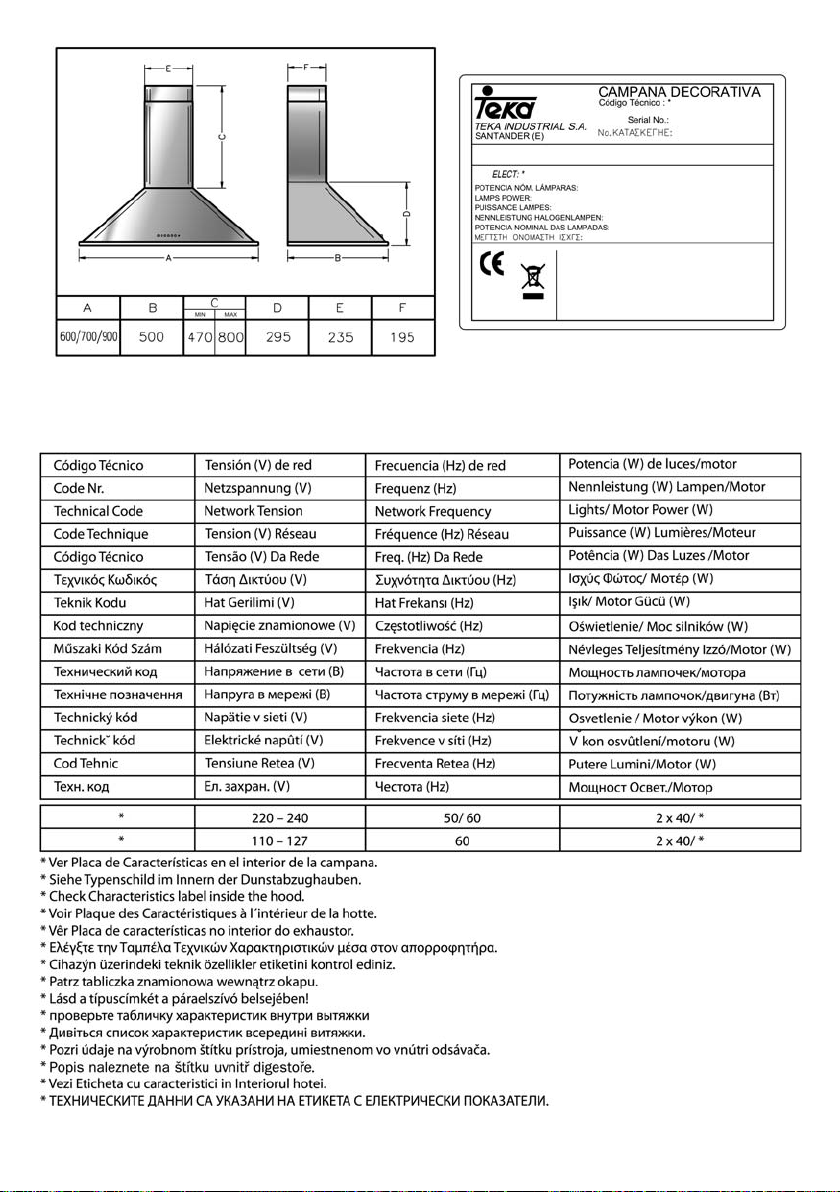

Dimensiones y Características
Véase página 62.
TEKA INDUSTRIAL S.A., se reserva el derecho de introducir en sus aparatos las correcciones

que considere necesarias sin perjudicar sus características esenciales.

4

Accesorios suministrados

1 Reducción 150/ 120 mm.
2 Soportes para cubretubo.
1 Soporte campana.
2 Soportes pared.
8 Tornillos (M4 x 12).
8 Tacos de sujeción (Ø8 x 40).
6 Tirafondos (Ø5 x 45).
4 Tacos de sujeción (Ø6 x 30).
4 Tirafondos (Ø4 x 30).
2 Arandelas (Ø6,4 x Ø18).
2 Arandelas (Ø6,4 x Ø12).
2 Tornillos (Ø3,9 x 19).
2 Grapas tuerca.

Instalación

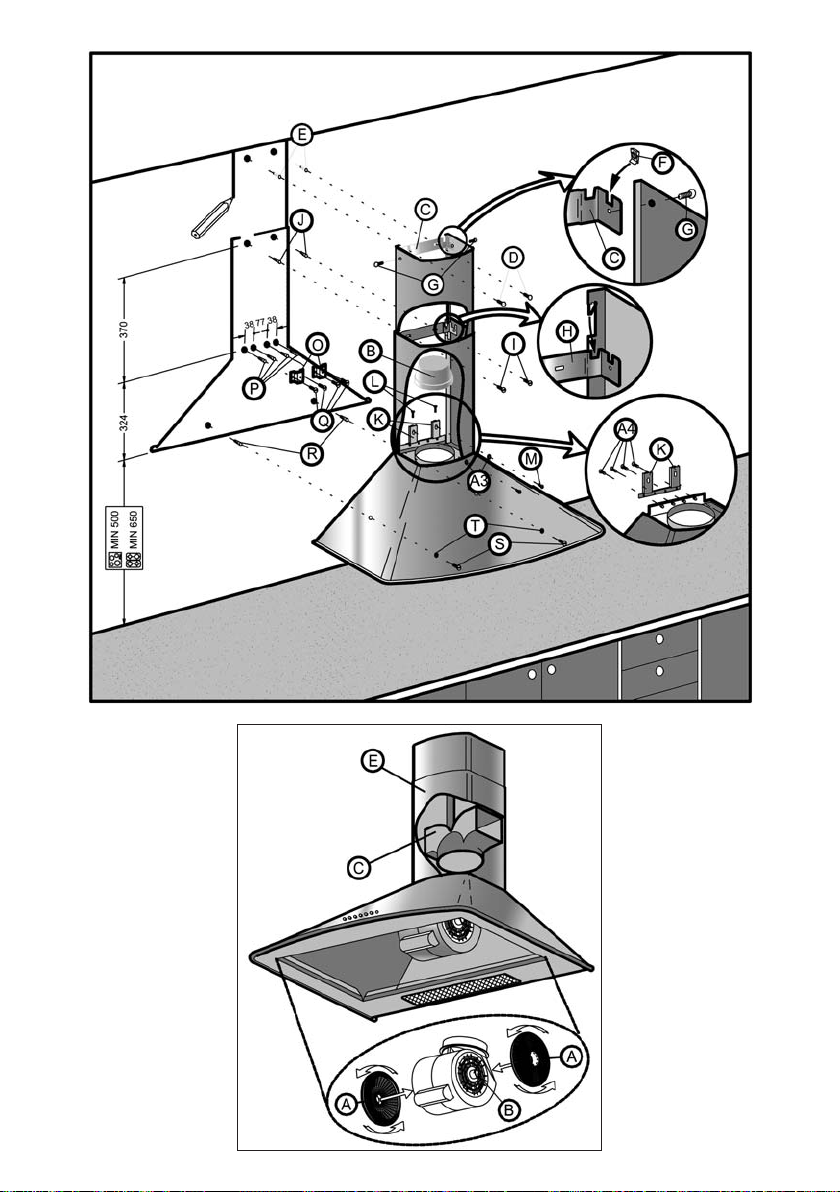

Fig. 1 (Pag. 63)
Al instalar la campana asegúrese de cumplir

las Instrucciones de Seguridad indicadas en la
página 2.

Para obtener un rendimiento óptimo el
conducto al exterior no deberá ser superior a
CUATRO METROS, tener más de dos ángulos
de 90°, y su diámetro debe ser al menos Ø120.

1) Trace y taladre en la pared los puntos para
fijar los tacos de sujeción (P) (Ø8 x 40) y (J)
(Ø6 x 30).

2) Atornille los soportes (O) a la pared con los
tirafondos (Q) (Ø5 x 45) y el soporte (H) con
los tirafondos (I) (Ø4 x 30), según fig. 1.

3) Atornille el soporte (K) sobre el cuerpo de la
campana mediante los tornillos (A4) (M4 x 12)
como se indica en el detalle de la fig. 1.

4) Cuelgue la campana en los soportes
montados (O). Nivele el aparato apretando los
tornillos (L) (M4 x 12).

5) Trace la situación de los tacos de seguridad
(R) (Ø8 x 40) a través del interior de la
campana.

6) Descuelgue la campana.

7) Taladre la pared y coloque los tacos (R) (Ø8
x 40).

8) Cuelgue la campana, apriete los tornillos
(M) (M4 x 12) con las arandelas (A3) (Ø6,4 x
Ø12) y los tirafondos (S) (Ø5 x 45) con las
arandelas (T) (Ø6,4 x Ø18).

9) Monte los cubretubos, fijando el inferior en
el soporte (H), según detalle de la fig. 1. Eleve
el cubretubo superior hasta el lugar deseado y
marque su contorno en la pared. Retire los
cubretubos.

10) Coloque las grapas (F) en el soporte (C).

11) Centre el soporte (C) sobre el contorno
marcado; trace y taladre los puntos de fijación
de los tacos (E) (Ø6 x 30). Fije el soporte (C)
con los tirafondos (D) (Ø4 x 30).

12) Coloque la pieza (B) si el tubo interior (no
suministrado) es Ø120.

13) Fije el tubo interior con una abrazadera (no
suministrada) a (B) o a la salida del motor
según sea el caso.

14) Una vez colocado el tubo interior, coloque
el cubretubo inferior sobre la campana y fije el
cubretubo superior con los tornillos (G) (Ø3,9 x

19).

Filtros de Carbón Activo (Opcional)

Cuando no sea posible la evacuación de gases
al exterior, la campana puede configurarse
para purificar el aire recirculándolo a través de
filtros de carbón activo.

La duración de los filtros de carbón activo es
de tres a seis meses, dependiendo de las
condiciones particulares de uso. Estos filtros
no son lavables ni regenerables. Una vez
agotada su vida útil deberán reemplazarse.

Fig. 2 (Pag. 63)

1) Sitúe los filtros en la sección lateral de
aspiración del motor haciendo coincidir los
orificios de los filtros (A) con los pivotes (B) de
la carcasa del motor. Gire en el sentido que se
indica en la figura.

2) Retire los cubretubos (E). Coloque el difusor
(C) sobre la sección de salida de aire del
motor. Vuelva a colocar los cubretubos (E).

ES

5

Sehr geehrte Kundin, sehr geehrter Kunde,
Wir möchten Ihnen zu Ihrer Wahl gratulieren.

Wir sind überzeugt, dass dieses moderne,
funktionelle und praktische Gerät, das aus
hochwertigem Material hergestellt wurde,
Ihren Ansprüchen voll gerecht wird.
Bitte lesen Sie die Bedienungsanleitung
sorgfältig, bevor Sie die Dunstabzugshaube in
Gebrauch nehmen, damit Sie das Gerät

DE

optimal nutzen und Schäden vermeiden, die
durch unsachgemässe Handhabung auftreten
können; auch finden Sie Hinweise, um
kleinere Probleme selbst beheben zu
können.
Bitte bewahren Sie diese Gebrauchs­anweisung auf, damit Sie jederzeit nützliche
Informationen zu Ihrer Dunstabzugshaube
nachschlagen können und auch andere
Personen das Gerät mühelos bedienen
können.

Sicherheitshinweise

• Beachten Sie die geltenden örtlichen

Bestimmungen bezüglich der Installation von
elektrischen Haushaltsgeräten und
Entlüftungseinrichtungen.

• Versichern Sie sich, dass die Spannung und

Frequenz des Stromnetzes mit den Angaben auf
dem Aufkleber im Innern der
Dunstabzugshaube übereinstimmen.

• Der Netzanschluss des Gerätes muss mit einem

allpoligen Schalter, mit einem Mindestabstand
von 3 mm zwischen den Kontakten, erfolgen.
DAS STROMKABEL DARF NIGHT
AUSGETAUSCHT WERDEN.

• Vergewissern Sie sich nach dem Anschluss des

Gerätes, dass das Stromkabel nicht mit
scharfen Metallkanten in Berührung kommt.

• Vermeiden Sie den Abluftanschluss der

Dunstabzugshaube an Entlüftungsleitungen für
Rauch aus nichtelektrischen Energiequellen,
z.B. offene Kamine, Heizkessel, etc.

• Der Raum muss über eine angemessene

Lüftung verfügen, falls Sie die
Dunstabzugshaube gleichzeitig mit nicht­elektrischen Geräten wie Gasherden, etc.
benutzen.

• Die übermäßige Fettansammlung in der

Dunstabzugshaube und in den Metallfiltern kann

Fettabtropfen und Brandgefahr zur Folge haben.
Um dies zu vermeiden, ist es notwendig, das
Innere der Dunstabzugshaube sowie die
Metallfilter mindestens einmal monatlich zu
reinigen.

• Der Höhenabstand zwischen der Unterkante der
Dunstabzugshaube und dem Kochherd muss
bei Elektroherden mindestens 50 cm und bei
Gasherden oder kombinierten Gas­Elektroherden mindestens 65 cm betragen.
BEACHTEN SIE BITTE DIE GRUNDANWEI­SUNGEN DES HERSTELLERS DER HERD
PLATTE.

• Lassen Sie niemals eine Gasflamme offen
brennen, ohne dass Sie ein Kochgefäss auf das
Kochfeld stellen. Das in den Filtern
angesammelte Fett kann in die Flamme tropfen
oder sich durch den Temperaturanstieg
entzünden.

• Kochen Sie nicht unter der Dunstabzugshaube,
ohne dass die Filter montiert sind, z.B. wenn Sie
diese im Geschirrspüler reinigen.

• Unter der Dunstabzugshaube darf nicht
flambiert werden.

• Unterbrechen Sie die Stromzufuhr vor jedweder
Handhabung im Inneren der Dunst­abzugshaube, z.B. bei der Reinigung oder
Wartung.

• Wenn Sie das Gerät von innen reinigen,
empfehlen wir Ihnen, Handschuhe zu tragen
und vorsichtig vorzugehen.

• Ihre Dunstabzugshaube ist für den häuslichen
Gebrauch und nur zum Abzug und Reinigung
von Kochdämpfen aus der Zubereitung von
Lebensmitteln bestimmt. Jede andere Nutzung
unterliegt Ihrer Eigenverantwortung und kann
gefährlich sein. Der Hersteller übernimmt
keinerlei Haftung für Schäden durch den
unsachgemäßen Einsatz des Gerätes.

• Für jegliche Reparaturarbeiten wenden Sie sich
bitte an den nächsten TEKA-Kundendienst und
verwenden Sie stets Originalersatzteile.
Reparaturen oder Änderungen, die nicht von
Fachleuten ausgeführt werden, können
Schäden am Gerät und Fehlfunktionen
verursachen und somit Ihre Sicherheit
gefährden.

• Dieses Gerät ist entsprechend der europäischen
Richtlinie 2002/96/EG über Elektro- und elektro­nikaltgeräte “Waste Electrical and Electronic
Equipment” (WEEE) gekennzeichnet. Die
Richtlinie gibt den Rahmen für eine EU-weit
gültige Rücknahme und Verwertung der
Altgeräte vor, .

6

Inhaltsverzeichnis

Seite

Gerätebeschreibung 7

Bedienungsanleitung 7

Reinigung und Wartung 8

Gebrauchsanleitung

Sie können die Funktionen der
Dunstabzugshaube durch Betätigung der
Bedientasten, wie in der Zeichnung
angegeben, einstellen.

Falls etwas nicht funkioniert 8

Gerätemasse und technische Daten 8

Mitgeliefertes Zubehör 9

Einbau 9

Aktivkohlefilter 9

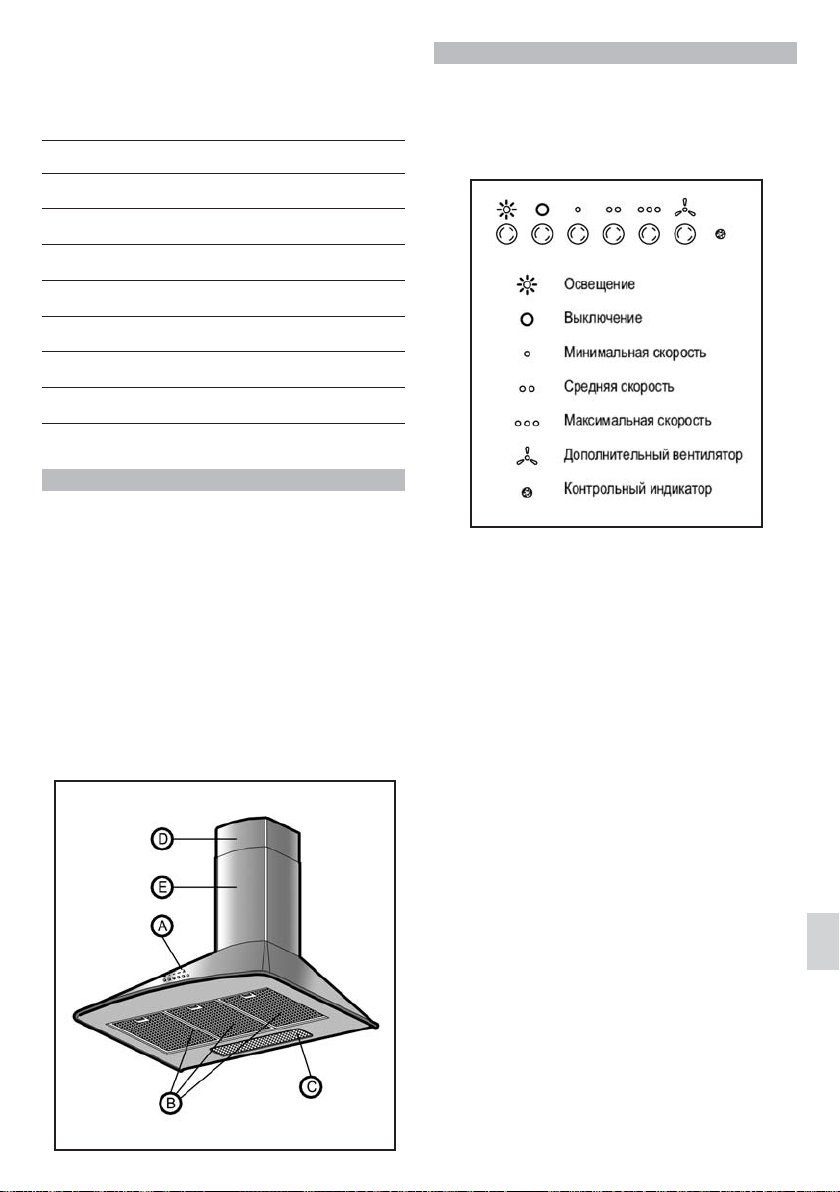

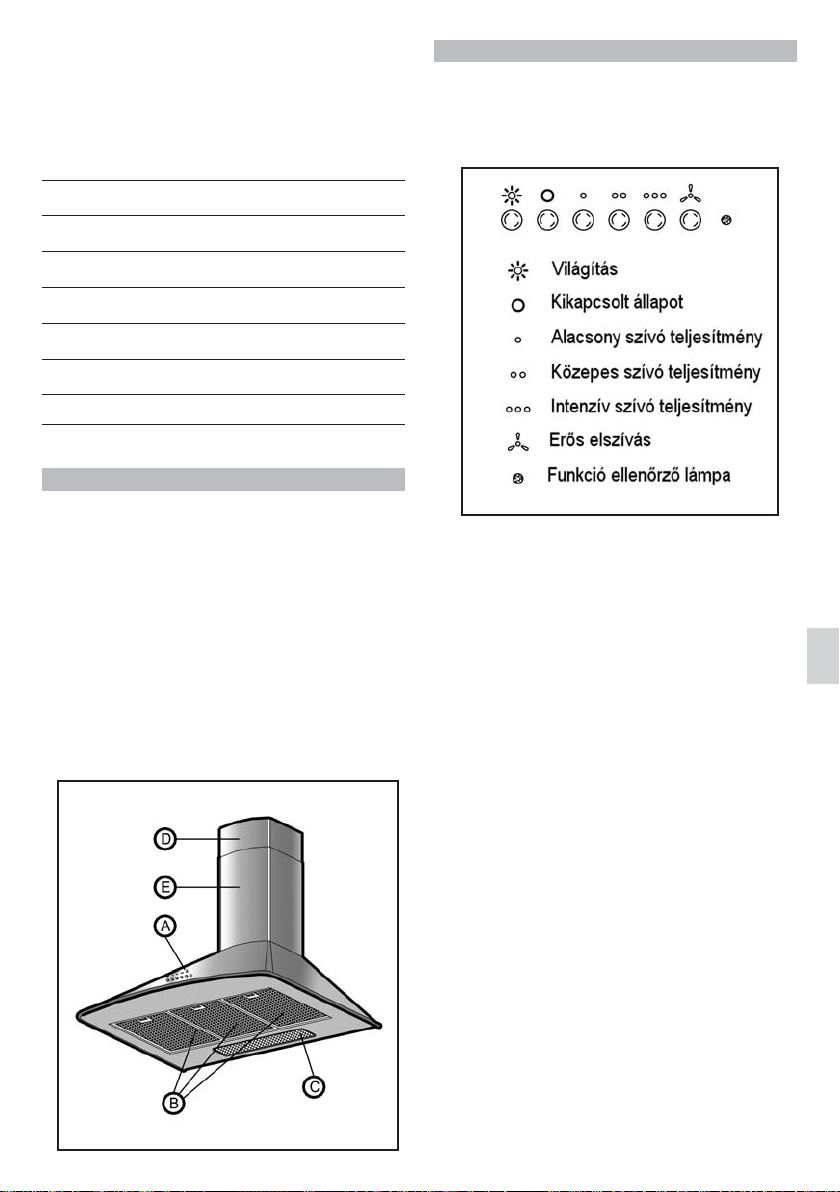

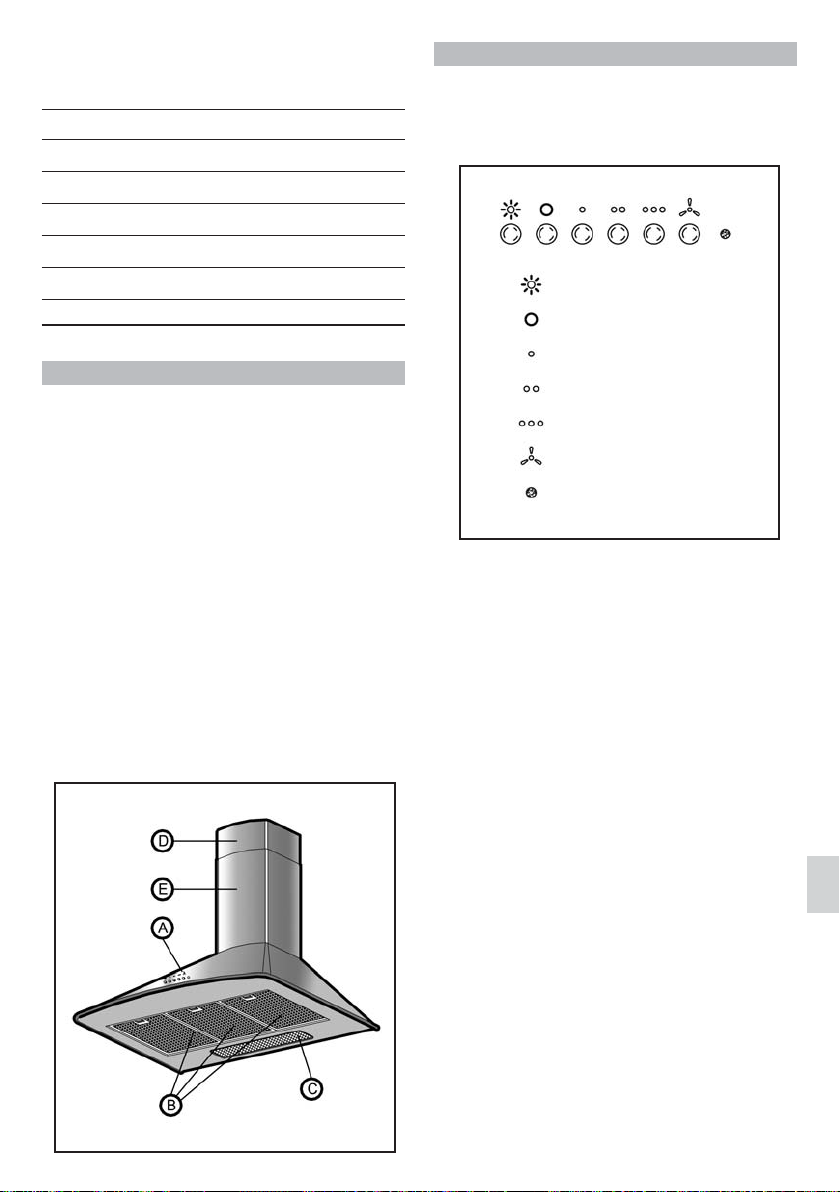

Gerätebeschreibung

A Programmschaltung mit Druckknopf

für Licht und Geschwindigkeit mit

Funktionsleuchte
B Metallfilter.
C Beleuchtung mit zwei Lampen - 40 W

(E-14).
D, E Abzugsrohrverkleidung, höhenverstell-

bar.

DE

Um eine bessere Absaugleistung zu erzielen,
empfehlen wir Ihnen, das Gerät einige
Minuten vor dem Kochen einzuschalten,
damit der Luftstrom bei Kochbeginn den
Dunst dauerhaft und gleichmässig absaugt.

Ebenso sollten Sie das Gerät nach dem
Kochen einige Minuten eingeschaltet lassen,
um den vollständigen Abzug aller Dämpfe
und Gerüche nach draußen sicherzustellen.

7

Reinigung und Wartung

Beachten Sie bei der Reinigung und Wartung
des Gerätes die Sicherheits-hinweise auf
Seite 6.

Reinigung des Gehäuses

• Wenn Ihre Dunstabzugshaube aus

rostfreiem Edelstahl ist, benutzen Sie bitte
die speziellen Reinigungsmittel für dieses
Material und befolgen Sie die

DE

Gebrauchsanweisung des Reinigungs­mittelherstellers.

• Wenn Ihre Dunstabzugshaube lackiert ist,

verwenden Sie lauwarmes Wasser und
neutrale Seife. Vermeiden Sie
Reinigungsmittel die ätzende oder
scheuernde Stoffe sowie Lösungsmittel
enthalten.

• Benutzen Sie keinesfalls metallische

Schwämme bzw. Bürsten und scheuernde
oder ätzende Produkte.

• Trocknen Sie die Dunstabzugshaube mit

einem fusselfreien Tuch.

Reinigung der Metallfilter

Zum Entfernen der Filter aus dem
Filterrahmen üben Sie leichten Druck auf die

Einfügevorrichtung aus und nehmen Sie dann
die Filter heraus.
Zur Reinigung können Sie die Filter in
heissem Wasser mit neutraler Seife
einweichen, bis sich das Fett löst und sie
dann unter fließendem Wasser abspülen,
oder Sie benutzen spezielle Fettlöser. Die
Filter können auch in der Spülmaschine
gereinigt werden; in diesem Fall empfehlen
wir Ihnen, sie senkrecht zu stellen, damit
keine Speisereste zurückbleiben. Der Einsatz
von scharfen Reinigungsmitteln in der
Geschirrspülmaschine kann die
Metalloberfläche der Filter angreifen
(Einschwärzung), ohne dass sich dies jedoch
negativ auf die Fettabsorptionsfähigkeit der
Filter auswirkt.
Lassen Sie die Filter nach der Reinigung an
der Luft trocknen, bevor Sie sie wieder in die
Dunstabzugshaube einsetzen.

Lampenwechsel

Gehen Sie wie folgt vor:

• Entfernen Sie die Metallfilter.

• Wechseln Sie die defekte Lampe aus;
Höchstleistung 40 W (E-14).

• Fügen Sie die Filter wieder ein.

_______________________________________________________________

Falls etwas nicht funktioniert

Bevor Sie den technischen Service anrufen, überprüfen Sie bitte folgende Punkte:

Gerätemaße und Technische Merkmale

Siehe Seite 62.
TEKA INDUSTRIAL S.A. behält sich das Recht vor, an seinen Geräten ggf. Änderungen

vorzunehmen, ohne dabei deren Haupteigenschaften zu verändern.

8

Mitgeliefertes Zubehör

1 Reduzierstück 150/ 120 mm.
2 Wandaufhängung.
1 Haubenaufhängung.
2 Befestigungswinkel für den Kamin.
8 Wandbesfestigungsdübel Ø8 x 40.
6 Wandbefestigungsschrauben(Ø5x45)
4 Befestigungsdübel Ø6 x 30.
4 Wandbefestigungsschrauben(Ø4x30)
2 U-Scheiben Ø6,4 x Ø12 für

Wandbefestigungsschrauben.

2 U-Scheiben Ø6,4 x Ø18 für

Wandbefestigungsschrauben.

8 Senkkopfschrauben Nirosta M4 x 12

für die obere Kaminbefestigung.

2 Senkkopfschrauben Nirosta Ø3,9 x

19 für die obere Kaminbefestigung.

2 Klammern.

Einbau

Zeichnung 1 (S. 63)
Beim Einbau der Dunstabzugshaube beachten
Sie bitte die Sicherheitshinweise auf Seite 6.
Für eine optimale Leistung der
Dunstabzugshaube sollte das Abzugsrohr
nach außen nicht länger als VIER METER
sein, nicht mehr als zwei 90° Winkel haben und
der Durchmesser sollte mindestens Ø120
betragen.

1) Zeichnen Sie mit die Bohrlöcher an und bohren
Sie die Löcher für die Befestigungsdübel (P) (Ø8 x

40) und (J) (Ø6 x 30).

2) Schrauben Sie die Aufhängung (O) in die Wand
und zwar mit den Schraubenbolzen (Q) (Ø5 x 45)
und die Aufhängung (H) mit den Schraubenbolzen (I)
(Ø4 x 30), wie in Figur 1 dargestellt.

3) Befestigen Sie die Aufhängung (K) mit den
Schrauben (A4) (M4 x 12) über dem Haubenkörper,
wie im einzelnen in der Figur 1 dargestellt.

4) Hängen Sie die Haube in die befestigte
Aufhängung (O). Nivellieren Sie das Gerät durch
Anziehen der Schrauben (L) (M4 x 12).

5) Zeichnen Sie die Löcher für die Dübel (R) (Ø8 x

40) aus dem Haubeninnern an.

6) Hängen Sie die Haube ab.

7) Bohren Sie die Dübellöcher und bringen Sie die
Dübel (R) (Ø8 x 40) an.

8) Hängen Sie die Haube ein, ziehen Sie die
Schrauben (M) (M4 x 12) mit den Unterlegscheiben
(A3) (Ø6,4 x Ø12) fest und die Schraubenbolzen (S)

(Ø5 x 45) mit den Unterlegscheiben (T) (Ø6,4 x
Ø18).

9) Montieren Sie die Rohrummantelungen durch
Befestigung des Unterteils an der Aufhängung (H),
wie in der Figur 1 genau beschrieben. Heben Sie die
obere Rohrummantelung auf die gewünschte Höhe
an und markieren Sie den Umriss an der Wand.
Entfernen Sie die Rohrummantelungen.

10) Bringen Sie die Klammern (F) an der Halterung
(C) an.

11) Zentrieren Sie die Halterung (C) innerhalb des
markierten Umrisses; zeichnen Sie die Bohrlöcher
an und bohren Sie die Löcher für die Dübel (E) (Ø6
x 30). Befestigen Sie die Halterung (C) mit den
Dübelschrauben (D) (Ø4 X 30).

12) Bringen Sie das Teil (B) an, wenn das Innenrohr
(nicht mitgeliefert) einen Durchmesser von Ø120.

13) Befestigen Sie das Innenrohr mit einer Schelle
(nicht mitgeliefert) entsprechend an (B) bzw. über
die Luftabzugsöffnung des Motors an.

14) Nach der Anbringung des Innenrohres setzen
Sie die untere Rohrverkleidung auf die
Dunstabzugshaube und befestigen Sie die obere
Rohrummantelung mit den Schrauben (G) (Ø3,9 x

19).

Aktivkohlefilter (Optional)

Falls ein Dunstabzug nach außen nicht
möglich ist, kann die Dunstabzugshaube
mittels Aktivkohlefiltern so betrieben werden,
dass die Reinigung der Luft mit Umluftbetrieb
über diese Filter erfolgt.
Die Nutzungsdauer dieser Aktivkohlefilter
beträgt, je nachdem wie oft und lange Sie das
Gerät einschalten, zwischen drei bis sechs
Monaten. Diese Filter sind nicht wasch- oder
wiederverwendbar. Sie müssen nach der
Abnutzung erneuert werden.

Zeichnung 2 (S. 63)

1) Setzen Sie die Filter jeweils in das
Ansaugteil an beiden Seiten des Motors ein,
indem Sie die Filteröffnungen (A) in die Raster
(B) des Motorgehäuses einstecken.
Anschliessend drehen Sie in die auf der
Zeichnung angegebene Richtung.

2) Entfernen Sie die Rohrummantelung (E).
Bringen Sie den Diffuseur (C) über die
Luftabzugsöffnung des Motors an. Bringen Sie
die Rohrummantelung wieder an (E).

DE

9

Dear client:

Congratulations on your choice. We are sure
that this modern, functional and practical
appliance, made with top quality materials,
will fully satisfy your needs.

Please read every section of this
INSTRUCTIONS MANUAL before using your
kitchen hood for the first time, to ensure
maximum performance from the appliance
and to avoid breakdowns, which may be

GB

caused by incorrect use, as well as to allow
any minor problems to be solved.

Store this manual, as it will provide useful
information about your kitchen hood at all
times and will also help other people to use it.

Safety Instructions

• Please be aware of current local
regulations with reference to domestic
electrical fittings and gas eduction.

• Verify that the tension and frequency of the
network match those indicated on the label
located inside the kitchen hood.

• The appliance must be connected to the
network using a break switch with a
universal cut off and minimum contact
separation of 3 mm. THE NET CABLE
MUST NOT BE SUBTITUTED.

• Once the kitchen hood has been installed,
ensure that the mains cable to the network
is not in contact with any live metal edges.

• Avoid connecting the appliance to
conductors used as exits for fumes
produced by a non-electric energy source,
e.g.: boilers, chimneys, etc.

• If the extractor fan is going to be used
simultaneously with equipment powered by
a non-electric energy source, e.g.: gas
cookers, then the room must have
sufficient ventilation.

• Excessive fat accumulation in the kitchen
hood and metal filters is a fire risk and may

also cause dripping, therefore the inside of
the kitchen hood and the metal filters must
be cleaned at least once a month.

• The lower part of the kitchen hood must be
fitted at least 50 cm. over electric hobs and
65 cm. over gas or mixed hobs. FOLLOW
THE HOBS´ MANUFACTURER'S
MINIMUM RECOMMENDATIONS.

• Never leave gas hobs lit if not covered by a
container. The fat accumulated in the filters
may drip or catch fire when the
temperature increases.

• Avoid cooking under the kitchen hood if the
metal filters are not fitted, e.g.: while they
are being cleaned in the dishwasher.

• You must not produce flames under the
kitchen hood.

• Disconnect the appliance before any
interior manipulation, e.g. during cleaning
or maintenance.

• We recommend the use of gloves and to
be extremely careful when cleaning the
kitchen hood's interior.

• Your kitchen hood is designed for domestic
use and only for extraction and purification
of fumes produced during food
preparation. It will be your responsibility if it
is used for other purposes, which may be
dangerous. The manufacturer cannot
accept responsibility for damage caused
by improper use of the appliance.

• For repairs please contact the nearest
TEKA Technical Assistance Service, and
always use genuine spare parts. Repairs
or modifications carried out by unqualified
personnel can cause malfunctions or may
damage the appliance, putting your safety
in danger.

• This appliance is marked according to the
European directive 2002/96/EC on “Waste
Electrical and Electronic Equipment”
(WEEE). This guideline is the frame of a
European-wide validity of return and
recycling on Waste Electrical and
Electronic Equipment, .

10

Index

Page

Description of the appliance 11

Instructions for use 11

Cleaning and maintenance 12

Problem solving 12

Sizes and specifications 12

Instructions for use

You may control the kitchen hood by
operating the controls as shown in the
diagram.

Accessories supplied 13

Installation 13

Active charcoal filters 13

Description of the appliance

A On/ Off Push button, speed selector,

light and working pilot.
B Metal filters.
C Lamp with two bulbs - 40 W (E-14).
D, E Vertically adjustable tubecovers.

GB

Switch on the extractor fan a few minutes
before you start to cook in order to ensure that
a steady air flow has been established before
fumes appear.

Allow the extractor fan to run for several
minutes after you have finished cooking
(between 3 to 5 minutes) in order to expel all
the grease from the outlet duct. This prevents
the return of grease, smoke and smells.

11

Cleaning and maintenance

During cleaning and maintenance work, make
sure the safety instructions set out on page 10
are complied with.

Cleaning the hood body

• If your kitchen hood is made from stainless
steel, use proprietary cleaners mentioned
in the product instructions.

• If your kitchen hood is painted, use

GB

lukewarm water and a neutral soap.

• Never use metallic scourers, nor abrasive
or corrosive products.

• Dry the kitchen hood using a cloth that
does not produce fibres.

Cleaning the metal filters

To remove the filters from their fittings, press
lightly on the locks and then pull them off.

The metal filters can be cleaned by soaking
them in hot water with neutral detergent until
the fat dissolves and then rinsing them under
the tap or using special anti-grease products.
They can also be washed in a dishwasher. In
this case, it is advisable to stack them
vertically to avoid food residues to stick to
them.

Cleaning in a dishwasher may damage the
metallic surface (blackening it), although this
will not affect its fat retention capacity.

Once clean, leave them to dry off and then fit
them onto the kitchen hood.

Changing light bulbs

Proceed as follows:

• Remove the metal filters.

• Change the broken/ burnt out lamp.
Maximum lamp power is 40 W (E-14).

• Fit the metal filters.

_______________________________________________________________

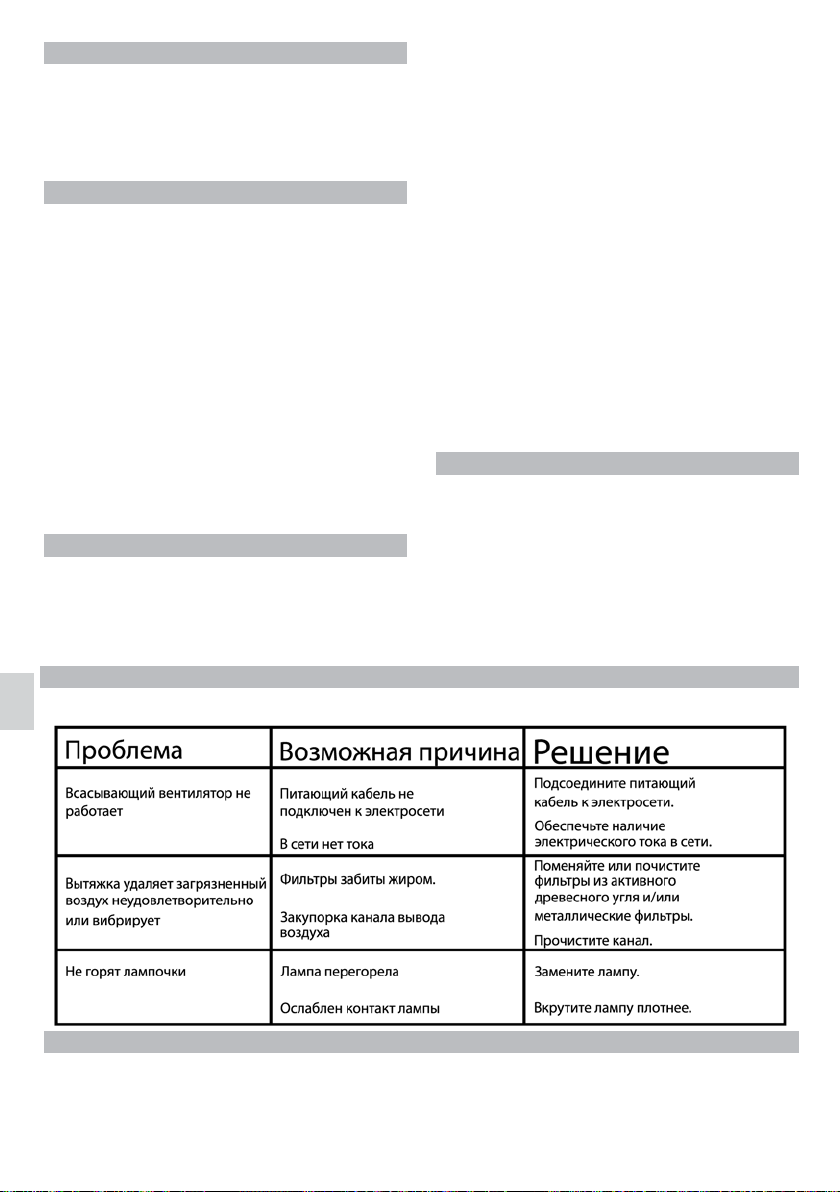

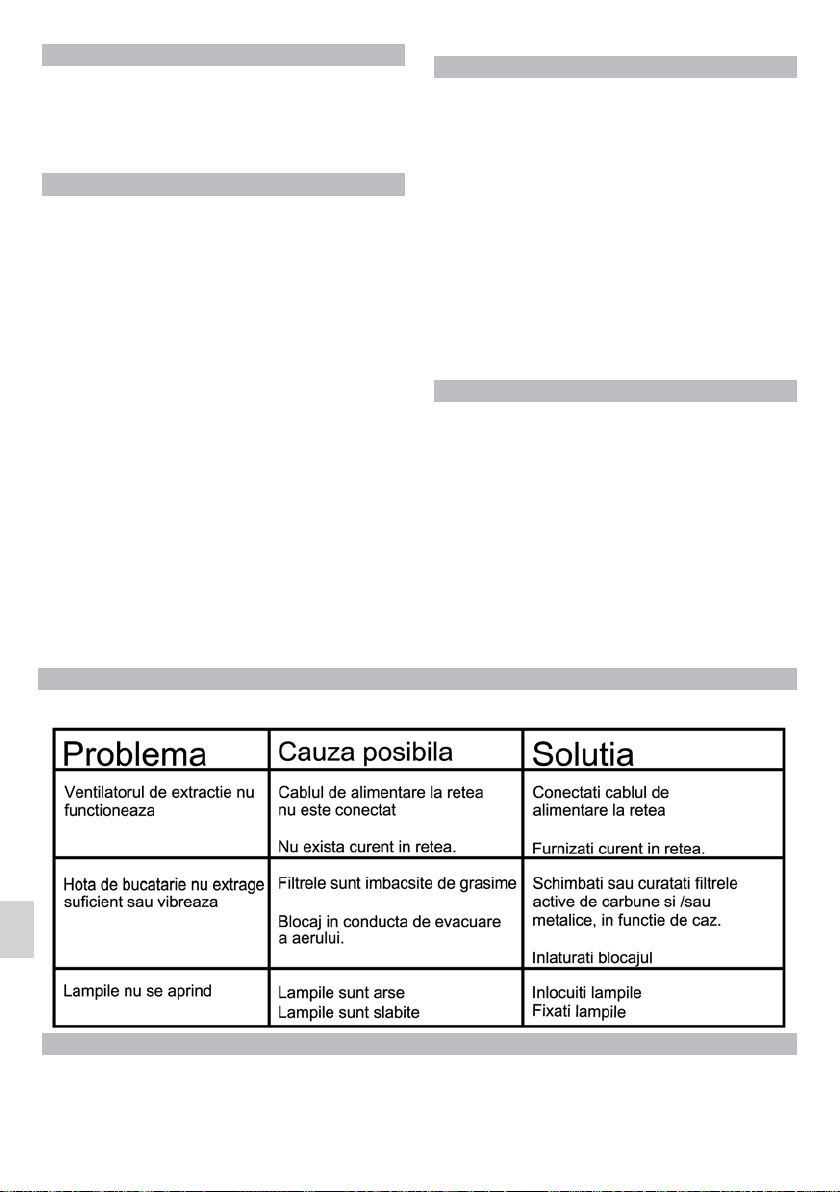

Problem solving

Proceed with the following checks before calling the Technical Service:

Sizes and specifications
See page 62.
TEKA INDUSTRIAL S.A. reserves the right to make changes and corrections to its products as

it deems necessary, without altering their basic characteristics.

12

Accesories supplied

1 150/ 120 mm reduction.
2 Support for tubecover.
1 Hood support.
2 Wall support.
8 Wall plugs (Ø8 x 40).
6 Long bolts (Ø5 x 45).
4 Wall plugs (Ø6 x 30).
4 Long bolts (Ø4 x 30).
2 Ø6,4 x Ø18, washers.
2 Ø6,4 x Ø12, washers.
2 Screws (Ø3,9 x 19).
8 Screws (M4 x 12).
2 Clips.

Installation

Fig. 1 (Page 63)
On installing the kitchen hood make sure that

the Safety Instructions set out on page 10 are
complied with.

To obtain optimum performance, the external
conduct must not be more than FOUR
METRES long, have no more than two 90°
angles and its diameter must be at least Ø120.

1) Trace and drill the points for fitting the wall
plugs onto the wall (P) (Ø8 x 40) and (J) (Ø6 x

30).

2) Attach the Supports (O) to the wall using the
long bolts (Q) (Ø5 x 45) and the support (H)
with the long bolts (I) (Ø4 x 30), as in figure 1.

3) Fit the support (K) to the body of the hood
using the long bolts (A4) (M4 x 12), as
indicated in figure 1.

4) Hang the kitchen hood onto the mounted
supports (O). Straighten the appliance by
tightening the long bolts (L) (M4 x 12).

5) Trace the location of the wall plugs (R) (Ø8
x 40), through the inside of the kitchen hood.

6) Take the kitchen hood off.

7) Drill into the wall and fit the wall plugs (R)
(Ø8 x 40).

8) Hang the kitchen hood; tighten the screws
(M) (M4 x 12) with the washers (A3) (Ø6,4 x

Ø12) and the long bolts (S) (Ø5 x 45) with the
washers (T) (Ø6,4 x Ø18).

9) Mount the tubecovers, attaching the lower
one to the support (H) as per the detail in figure

1. Lift the upper tubecover up to the desired
height and mark its shape on the wall. Remove
the tubecovers.

10) Fit the clips (F) to the support (C).

11) Centre the support (C) around the shape
marked; trace and drill the fixing points for the
wall plugs (E) (Ø6 x 30). Attach the support (C)
with the long bolts (D) (Ø4 x 30).

12) Fit the part (B) if the inner tube (not
supplied) is Ø120.

13) Attach the inner tube with a clamp (not
supplied) to (B) or on to the motor's air outlet
vent as the case may be.

14) Once the inner tube is fitted, fit the lower
tubecover around the extractor fan outlet and
attach the upper tubecover with the screws (G)
(Ø3,9 x 19).

Active charcoal filters (Optional)

When exterior gas extraction is not possible,
then the kitchen hood may be set to purify the
air by recycling it through active charcoal
filters.

The active charcoal filters have an active life of
between three to six months, depending on
the individual conditions of use. These filters
cannot be washed nor regenerated. They must
be replaced once their useful life comes to an
end.

Fig. 2 (Page 63)

1) Put the filters into the lateral draught section
of the motor making the holes in the filters
match up (A) with the pivots (B) of the motor
carcass. Turn as indicated in the diagram.

2) Remove the tubecovers (E). Fit the diffuser
(C) on to the motor's air outlet vent. Fit the
tubecovers back on (E).

13

GB

Cher client, toutes nos félicitations! Vous avez
fait un excellent choix. Nous sommes sûrs et
certains que cet appareil, moderne,
fonctionnel et pratique qui a été construit avec
des matériaux de première qualité, pourra
largement répondre à vos besoins.

Avant d'utiliser la hotte pour la première fois,
lisez attentivement les sections de ce
MANUEL D'INSTRUCTIONS. Cela vous
permettra non seulement d'obtenir un meilleur
rendement de l'appareil mais aussi d'éviter les
pannes qui pourraient se produire par la suite,
en cas de mauvaise utilisation de l'appareil ;
par ailleurs, cela vous permettra surtout de
résoudre les petits problèmes auxquels vous

FR

pourrez être confrontés.
Conservez ce manuel, il vous fournira, à tout

moment, une information utile concernant
votre hotte et facilitera, par ailleurs, son
utilisation à d'autres personnes.

Instructions de Sécurité

• Respectez les dispositions légales en vigueur
aussi bien concernant les installations
électriques domestiques que concernant les
dégagements de gaz.

• Vérifiez si la tension tout comme la fréquence du
réseau correspondent bien avec celles
indiquées sur l'étiquette située à l'intérieur de la
hotte.

• L'appareil doit être branché sur le réseau en
utilisant un interrupteur possédant une coupe
omnipolaire, et ayant une séparation minimum
de contact de 3 mm. ON NE PEUT PAS
REMPLACER LA CÂBLE D´ALIMENTATION.

• Une fois que la hotte a été installée, faites en
sorte que le câble d'alimentation qui doit être
branché sur le réseau ne soit pas en contact
avec des arêtes métalliques vivantes.

• Évitez de brancher l'appareil à des conduits
devant être utilisés pour le dégagement de
fumées produites par une source d'énergie
différente à l´électrique par exemple;
chaudières, cheminées,etc.

• Dans la pièce, la ventilation doit être adéquate
dans le cas où la hotte serait utilisée en même
temps que des appareils devant être branchés
sur une source d'énergie différente à l´électrique
par exemple; cuisinières à gaz, etc.

• L'accumulation excessive de graisse dans la
hotte tout comme dans les filtres métalliques
peut provoquer des incendies et des
égouttements, c'est pourquoi il est nécessaire
de laver l'intérieur de la hotte et des filtres
métalliques au moins une fois par mois.

• La partie inférieure de la hotte doit être située au
moins à 50 cm. de haut sur des plaques
électriques et à 65 cm., sur des plaques à gaz
ou mixtes. RESPECTEZ LES INDICATIONS
FONDAMENTALES DU FABRICANT DE LA
PLAQUE À CUISSON.

• Ne jamais laisser les brûleurs à gaz allumés
sans placer un récipient dessus. La graisse
accumulée dans les filtres peut dégoutter ou
s'enflammer à cause de l'augmentation de
température.

• Éviter de faire la cuisine sous la hotte si les
filtres métalliques ne se trouvent pas à leur
place, par exemple; pendant qu'ils sont nettoyés
dans le lave-vaisselle.

• Il est interdit de flamber sous la hotte.

• Débrancher l'appareil avant de faire n'importe
quelle manipulation à l'intérieur de ce dernier ;
par exemple, pendant le nettoyage ou
l'entretien.

• Nous vous recommandons d'utiliser des gants et
de prendre toutes les précautions nécessaires
au moment de nettoyer l'intérieur de la hotte.

• La hotte est destinée à l'usage domestique et
exclusivement à l'extraction et à la purification
des gaz produits par la préparation d'aliments.
L'utilisation à d'autres fins est sous votre entière
responsabilité et peut être dangereuse. Le
fabricant ne se responsabilise pas des
dommages causés par une mauvaise utilisation
de l'appareil.

• Pour tout type de réparation, veuillez vous
adresser au Service d'Assistance Technique de
TEKA le plus proche, et utiliser toujours des
pièces de rechange originales. Les réparations
ou modifications réalisées par un personnel non
qualifié peuvent causer des dommages à
l'appareil ou peuvent entraîner un mauvais fonc­tionnement et peuvent même mettre en danger
votre propre sécurité.

• Cet appareil est marqué selon la directive
européenne 2002/96/CE relative aux appareils
électriques et électroniques usagés “Waste
Electrical and Electronic Equipment” (WEEE).
La directive définit le cadre pour une reprise et
une récupération des appareils usagés
applicables dans les pays de la CE, .

14

Index

Page

Description de l'appareil 15

Mode d'emploi 15

Nettoyage et Entretien 16

Si quelque chose ne marche pas 16

Dimensions et caractéristiques 16

Accessoires livrés 17

Mode d'emploi

En appuyant sur la commande comme cela
est indiqué sur la figure, vous pourrez
contrôler les fonctions de la hotte.

Installation 17

Filtres à charbon actif 17

Description de l'appareil

A Commande munie de boutons pour la

lumière, la vitesse et dotée d'une
lampe témoin indicative de fonctionne-

ment.
B Filtres métalliques.
C Lampes dotées de deux ampoules - 40

W (E-14).
D, E Couvre-tuyaux, réglables en hauteur.

FR

Afin d'obtenir une meilleure aspiration, nous
vous recommandons de mettre en marche la
hotte quelques minutes avant de faire la
cuisine pour que le flux d'air soit soutenu et
stable au moment d'aspirer les fumées.

De même, laissez la hotte allumée quelques
minutes après avoir fini de faire la cuisine
pour que les fumées tout comme les odeurs
soient entièrement évacuées à l'extérieur.

15

Nettoyage et entretien

Au moment de procéder au nettoyage et à
l'entretien, veuillez respecter les instructions
de Sécurité indiquées à la page 14.

Nettoyage du corps de la hotte

• Si votre hotte est en acier inoxydable,
utilisez des produits de nettoyage
spécialisés pour ce type de matériau en
suivant les instructions du fabricant du
produit.

• Si votre hotte est peinte, utilisez de l'eau
tiède et du savon neutre. Éviter d'utiliser
des produits contenant des substances
corrosives, abrasives ou dissolvantes.

FR

• N'utilisez, en aucun cas, des éponges
métalliques ni des produits abrasifs ou
corrosifs.

• Séchez la hotte en utilisant un linge ne
contenant pas des pilosités.

Nettoyage des filtres métalliques

Pour retirer les filtres de l'endroit où ils sont
placés, exercez une légère pression sur les
dispositifs d'enclavement et ensuite, tirez.
Les filtres métalliques peuvent être nettoyés

en les plongeant dans de l'eau chaude
contenant du détergent neutre jusqu'à ce que
la graisse disparaisse et ensuite en les rinçant
sous le jet de l'eau du robinet ou en utilisant
des produits spécifiques pour la graisse. De
même, ils peuvent être lavés dans un lave­vaisselle.
Dans ce cas, il est recommandé de le faire en
les plaçant verticalement pour éviter que des
restes de nourriture ne se déposent dessus.
Le fait de laver les filtres dans un lave­vaisselle peut détériorer la surface métallique
(en la noircissant) sans pour autant que cela
n'ait des répercussions sur leur capacité de
retention de graisses.
Une fois qu'ils sont propres, il faudra les
laisser sécher en plein air et ensuite les placer
dans la hotte.

Changement des ampoules

Procédez de la façon suivante:

• Retirez les filtres métalliques.

• Changez l'ampoule abîmée/ grillée. La
puissance maximum des ampoules est de
40 W (E-14).

• Placez les filtres métalliques.

_______________________________________________________________

Si quelque chose ne marche pas

Avant d'appeler le Service Technique, procédez aux vérifications suivantes:

Dimensions Caractéristiques

Voir page 62.

La Société TEKA INDUSTRIAL S.A. se réserve le droit d'introduire dans ses appareils les
modifications qu'elle jugera opportunes sans pour autant modifier leurs caractéristiques
fondamentales.

16

Accessoires livrés

1 Réduction 150/ 120 mm.
2 Support pour couvre-tuyau.
1 Support hotte.
2 Supports mur.
8 Sabot de retenue (Ø8 x 40).
6 Vis à bois (Ø5 x 45).
4 Sabot de retenue (Ø6 x 30).
4 Vis à bois (Ø4 x 30).
2 Rondelles (Ø6,4 x Ø12).
2 Rondelles (Ø6,4 x Ø18).
2 Vis (Ø3,9 x 19).
8 Vis (M4 x 12).
2 Agrafes.

Installation

Fig. 1 (Page 63)
Faites tout pour respecter les Instructions de
Sécurité indiquées à la page 14 au moment
d'installer la hotte.
Pour obtenir un meilleur rendement, la
conduite située à l'extérieur ne devra pas
dépasser les QUATRE MÈTRES et ne devra
pas non plus avoir plus de deux angles de 90°.
Par contre, elle devra avoir au moins Ø120 de
diamètre.

1) Tracez et perforez dans le mur les points
pour fixer les sabots de retenue (P) (Ø8 x 40)
et (J) (Ø6 x 30).

2) Vissez les supports (O) au mur à l'aide des
vis à bois (Q) (Ø5 X 45) et le support (H) à
l'aide des vis à bois (I) (Ø4 x 30), comme cela
est indiqué sur la figure 1.

3) Vissez le support (K) sur le corps de la hotte
à l'aide des vis (A4) (M4 x 12), comme cela est
indiqué sur le croquis de la figure 1.

4) Accrochez la hotte dans les supports
installés (O). Nivelez l'appareil en serrant les
vis (L) (M4 x 12).

5) Tracez le placement des sabots (R) (Ø8 x

40), à l'intérieur de la hotte.

6) Décrochez la hotte.

7) Perforez le mur et accrocher les sabots (R)
(Ø8 x 40).

8) Accrochez la hotte, serrez les vis (M) (M4 x

12) au moyen des rondelles (A3) (Ø6,4 x Ø12)
et à l'aide des vis à bois (S) (Ø5 x 45) au
moyen des rondelles (T) (Ø6,4 x Ø18).

9) Montez les couvre-tuyaux. En fixant la partie
inférieure sur le support (H) comme cela est
indiqué sur le croquis de la figure 1. Élevez le
couvre-tuyau supérieur jusqu'à l'endroit
souhaité et marquez son contour sur le mur.
Enlevez les couvre-tuyaux.

10) Placez les agrafes (F) dans le support (C).

11) Centrez le support (C) sur le contour
marqué; tracez et perforez les points de
fixation des sabots (E) (Ø6 x 30). Fixez le
support (C) avec des vis à bois (D) (Ø4 x 30).

12) Placez la pièce (B) si le tuyau intérieur (non
livré) est Ø120.

13) Fixez le tuyau intérieur avec un collier (non
livré) à (B) ou dans la zone d´évacuation d´air
du moteur selon le cas.

14) Une fois que le tuyau intérieur est placé,
placez le couvre-tuyau inférieur sur la hotte et
fixez le couvre-tuyau supérieur avec des vis
(G) (Ø3,9 x 19).

Filtres à charbon actif (facultatif)

Dans le cas où il serait impossible d'évacuer le
gaz à l'extérieur, la hotte peut être placée pour
purifier l'air en le faisant passer à nouveau
dans les filtres à charbon actif.
Les filtres à charbon actif peuvent durer entre
trois et six mois, selon la façon dont ils sont
utilisés par tout un chacun. Ces filtres ne sont
pas lavables et ne peuvent pas être regénérés
non plus. Une fois qu'ils sont âbimés, il faut les
remplacer.

Fig. 2 (Page 63)

1) Placez les filtres dans la section latérale
d'aspiration du moteur en faisant correspondre
les orifices des filtres (A) avec les pivots (B) de
la carcasse du moteur. Tournez dans le sens
qui est indiqué sur la figure.

2) Enlevez les couvre-tuyaux (E). Placez le
diffuseur (C) dans la zone d'évacuation d'air du
moteur. Replacez les couvre-tuyaux (E).

FR

17

Estimado cliente:

Parabéns pela sua preferência. Estamos
certos que este aparelho, moderno, funcional
e prático, construído com materiais de
primeira qualidade, irá satisfazer plenamente
as suas necessidades.
Leia todas as secções deste MANUAL DE
INSTRUÇÕES antes de utilizar o exaustor de
campânula pela primeira vez, a fim de obter o
máximo rendimento do aparelho e evitar
avarias provocadas por uma utilização
incorrecta, permitindo-lhe ainda solucionar
pequenos problemas.
Guarde este manual, pois fornecer-lhe-á
informações úteis sobre o seu exaustor em
qualquer altura e facilitará a utilização do

PT

mesmo por outras pessoas.

Instruções de Segurança

• Respeite as normas locais em vigor que
regulam as instalações eléctricas
domésticas e evacuação de gases.

• Certifique-se que a tensão e frequência da
rede correspondem às indicadas na
etiqueta situada no interior do exaustor.

• O aparelho deve ser conectado à rede por
meio de um interruptor de corte omnipolar,
com uma separação mínima de contactos
de 3 mm. NÃO SE PODE SUBSTITUIR O
CABO DE ALIMENTACÃO.

• Uma vez instalado o exaustor, certifique­se que o cabo de alimentação à rede não
está em contacto com arestas metálicas
vivas.

• Evite ligar o aparelho a condutas utilizadas
para a evacuação de fumos originados por
uma energia que não seja eléctrica. Por
exemplo: caldeiras, chaminés, etc.

• O compartimento deve estar provido de
uma ventilação adequada se o exaustor for
utilizado, simultaneamente, com aparelhos
alimentados por uma energia que não seja
eléctrica. Por exemplo: cozinhas a gás.

• A acumulação excessiva de gordura no
exaustor e filtros metálicos aumenta o
risco de incêndio e saturação, sendo, por
isso, necessário lavar a parte interior do

exaustor e os filtros metálicos pelo menos
uma vez por mês.

• A parte inferior do exaustor deve estar, no
mínimo, a 50 cm de altura das placas de
fogão eléctricas e a 65 cm das placas a
gás ou mistas. OBSERVE AS
INDICAÇÕES MíNIMAS DO
FABRICANTE DO FOGÃO.

• Nunca deixe os bicos do fogão acesos
sem que tenham um recipiente a cobri-los.
A gordura acumulada nos filtros pode
escorrer ou inflamar-se devido ao aumento
de temperatura.

• Evite cozinhar por baixo do exaustor se os
filtros metálicos não estiverem colocados,
por exemplo: enquanto estiverem a ser
lavados na máquina de lavar a loiça.

• Não deve flamejar debaixo do exaustor.

• Desligue o aparelho antes de efectuar
qualquer manipulação no seu interior. Por
exemplo: durante a limpeza ou
manutenção.

• Recomendamos o uso de luvas e extrema
precaução durante a limpeza do interior do
exaustor.

• O seu exaustor destina-se a uso
doméstico e unicamente para a extracção
e purificação dos gases provenientes da
preparação de alimentos. A sua utilização
para outros fins é da sua inteira responsa­bilidade e pode ser perigosa. O fabricante
não se responsabiliza por danos causados
por uma utilização indevida do aparelho.

• Para qualquer reparação, deverá dirigir-se
ao Serviço de Assistência Técnica da
TEKA mais próximo e utilizar sempre
peças originais. As reparações ou
modificações realizadas por pessoal não
qualificado podem originar danos no
aparelho ou um mau funcionamento,
colocando em perigo a sua segurança.

• Este aparelho cumpre com a Directiva
Europeia 2002/96/CE sobre aparelhos
eléctricos e electrónicos identificada como
“Resíduos de Aparelhos Eléctricos e
Electrónicos”. A directiva proporciona um
ponto padrão válido para toda a União
europeia para a recolha e reciclagem dos
resíduos dos aparelhos eléctricos e
electrónicos, .

18

Índice

Instruções de Utilização

Página

Descrição do aparelho 19

Instruções de utilização 19

Limpeza e manutenção 20

Em caso de alguma avaria 20

Dimensões e características 20

Acessórios fornecidos 21

Instalação 21

Filtros de carbono activo 21

Descrição do Aparelho

A Comando com interruptores para a luz

e velocidade com luz de aviso de

funcionamento.
B Filtros metálicos.
C Lâmpada com dois pontos de luz - 40

W (E-14).
D, E Condutas, reguláveis em altura.

Ao accionar o comando como indica a figura
poderá controlar as funções do exaustor.

PT

Para conseguir uma melhor aspiração,
recomendamos que ponha o exaustor em
funcionamento uns minutos antes de cozinhar
para que o fluxo de ar seja contínuo e estável
no momento de aspirar os fumos.

De igual modo, mantenha o exaustor em
funcionamento uns minutos depois de
cozinhar para que a totalidade dos fumos e
odores sejam aspirados para o exterior.

19

Limpeza e Manutenção

Ao efectuar os trabalhos de limpeza e
manutenção, certifique-se que cumpre as
instruções de Segurança indicadas na página

18.

Limpeza do Corpo do Exaustor

• Se o seu exaustor for em aço inoxidável

deve utilizar produtos específicos para
este material, conforme as instruções do
fornecedor do produto.

• Se o seu exaustor for pintado, utilize água

tépida e sabão neutro. Evite usar produtos
com substâncias corrosivas, abrasivas ou
dissolventes.

• Nunca utilize esfregões metálicos nem

produtos abrasivos ou corrosivos.

PT

• Seque o exaustor com um pano que não

liberte pêlos.

Limpeza dos Filtros Metálicos

Para retirar os filtros faça uma ligeira pressão
sobre os encaixes e retire-os.

Os filtros metálicos podem ser limpos
deixando-os em água quente e detergente
neutro até que a gordura se dissolva e
enxugando-os debaixo da torneira ou
utilizando produtos próprios para gordura.
Também podem ser lavados na máquina de
lavar a loiça. Neste caso, é aconselhável
colocar os filtros na vertical a fim de evitar que
se depositem restos de comida nos mesmos.
A lavagem dos filtros na máquina de lavar
loiça pode deteriorar a superfície metálica
(enegrecendo-a), no entanto não afecta a sua
capacidade de retenção de gorduras.
Uma vez limpos, deixe os filtros secar ao ar e
depois volte a colocá-los no exaustor.

Substituição de Luzes

Proceda do seguinte modo:

• Retire os filtros metálicos.

• Troque a lâmpada avariada/ fundida. A
potência máxima das lâmpadas é de 40 W
(E-14).

• Coloque os filtros metálicos.

_______________________________________________________________

Em caso de Alguma Avaria

Antes de telefonar ao Serviço Técnico, faça as seguintes verificações:

Dimensões e Características

Veja na página 62.
A TEKA INDUSTRIAL S.A. reserva-se o direito de introduzir nos seus aparelhos as alterações

que considerar necessárias sem prejuízo das suas características básicas.

20

Acessórios Fornecidos

1 Redutor de 150/ 120 mm.
2 Suporte para conduta.
1 Suporte exaustor.
2 Suportes parede.
8 Buchas (Ø8 x 40).
6 Tira-fundos (parafuso de cabeça

hexagonal) (Ø5 x 45).
4 Buchas (Ø6 x 30).
4 Tira-fundos (parafuso de cabeça

hexagonal) (Ø4 x 30).
2 Anilhas Ø6,4 x Ø12.
2 Anilhas Ø6,4 x Ø18.
2 Parafusos (Ø3,9 x 19).
8 Parafusos (M4 x 12).
2 Ganchos.

Instalação

Fig. 1 (Pag. 63)
Durante a instalação do exaustor certifique-se
que cumpre as Instruções de Segurança
indicadas na página 18.
Para obter o máximo rendimento, a conduta
para o exterior não deverá ser superior a
QUATRO METROS, ter mais de dois ângulos
de 90°, e o seu diâmetro deve ser de pelo
menos Ø120.

1) Marque e fure na parede os pontos de
fixação das buchas (P) (Ø8 x 40) e (J) (Ø6 x 30).

2) Fixe os suportes (O) à parede com os tira­fundos (Q) (Ø5 x 45) e o suporte (H) com os
tira-fundos (I) (Ø4 x 30), conforme indicado na
figura 1.

3) Fixe o suporte (K) no corpo do exaustor com
os parafusos (A4) (M4 x 12), conforme
indicado no detalhe da figura 1.

4) Coloque o exaustor nos suportes que foram
montados (O). Nivele o aparelho, apertando os
parafusos (L) (M4 x 12).

5) Marque a localização das buchas (R) (Ø8 x

40), a partir do interior do exaustor.

6) Retire o exaustor.

7) Fure a parede e coloque as buchas (R) (Ø8
x 40).

8) Coloque o exaustor, aperta os parafusos
(M) (M4 x 12) com as anilhas (A3) (Ø6,4 x
Ø12) e os tira-fundos (S) (Ø5 x 45) com as
anilhas (T) (Ø6,4 x Ø18).

9) Monte as condutas, fixando a conduta
inferior no suporte (H), conforme indicado no
detalhe da figura 1. Suba a conduta superior
até ao local desejado e marque o seu contorne
na parede. Retire as condutas.

10) Coloque os ganchos (F) no suporte (C).

11) Centre o suporte (C) no contorno marcado;
marque e fure os pontos de fixação das
buchas (E) (Ø6 x 30). Fixe o suporte (C) com
os tira-fundos (D) (Ø4 x 30).

12) Coloque a peça (B) se o tubo interior (não
fornecido) for Ø120.

13) Fixe o tubo interior com uma braçadeira
(não fornecida) a (B) ou sobre a secção de
saída de ar do motor consoante o caso.

14) Uma vez colocado o tubo interior, coloque
a conduta inferior sobre o exaustor e fixe a
conduta superior com os parafusos (G) (Ø3,9 x

19).

Filtros de Carbono Activo (Opcional)

Quando não for possível a evacuação de
gases para o exterior, o exaustor pode ser
configurado para purificar o ar fazendo-o
circular de novo através de filtros de carbono
activo.
A duração dos filtros de carbono activo varia
entre três e seis meses, dependendo das
condições particulares de utilização. Estes
filtros não são laváveis nem reutilizáveis, pelo
que devem ser substituídos sempre que
termina a sua vida útil.

Fig. 2 (Pag. 63)

1) Coloque os filtros na secção lateral de
aspiração do motor fazendo coincidir os
orifícios dos filtros (A) com os pivots (B) da
carcaça do motor. Gire no sentido indicado na
figura.

2) Retire as condutas (E). Coloque o difusor
(C) sobre a secção de saída de ar do motor.
Volte a colocar as condutas (E).

PT

21

Αγαπητέ Πελάτη,
Συγχαρητήρια για την επιλογή σας. Είμαστε
βέβαιοι ότι αυτή η σύγχρονη, λειτουργική και
πρακτική συσκευή, κατασκευασμένη με τα
καλύτερης ποιότητας υλικά, θα ικανοποιήσει
πλήρως τις ανάγκες σας.
Πριν την πρώτη χρήση της συσκευής, θα
πρέπει να διαβάσετε προσεκτικά τις
πληροφορίες αυτού του φυλλαδίου ώστε να
εξασφαλίσετε τη μέγιστη απόδοση από τη
συσκευή και για να αποφύγετε μηχανικές
βλάβες που μπορεί να προκληθούν από
λανθασμένη χρήση, καθώς επίσης και να
μπορέσετε να λύσετε οποιαδήποτε
μικροπροβλήματα μπορεί να προκύψουν.
Φυλάξτε αυτό το εγχειρίδιο σε ασφαλές μέρος,
καθώς προσφέρει πάντοτε χρήσιμες
πληροφορίες για τον απορροφητήρα σας και
επίσης θα βοηθήσει άλλους να το
χρησιμοποιήσουν.

GR

Κανονισμοί ασφάλειας

- Παρακαλούμε, ενημερωθείτε για τους ισχύοντες
τοπικούς κανονισμούς που αφορούν τις
εγχώριες ηλεκτρικές εγκαταστάσεις και τον
τρόπο εξαγωγής αέριων.

- Επιβεβαιώστε ότι η τάση και η συχνότητα του
ηλεκτρικού δικτύου ταιριάζουν με αυτές που
υποδεικνύονται στην ετικέτα που βρίσκεται εντός
του απορροφητήρα.

- Η συσκευή πρέπει να ενωθεί με το ηλεκτρικό
δίκτυο χρησιμοποιώντας ένα ασφαλειο-διακόπτη
με καθολική διακοπή παροχής και ελάχιστη
απόσταση επαφής τριών χιλιοστών. ΤΟ
ΚΑΛΩΔΙΟ ΠΑΡΟΧΗΣ ΤΟΥ ΑΠΟΡΡΟΦΗΤΗΡΑ
ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΥΠΟΚΑΤΑΣΤΑΘΕΙ.

- Όταν ο απορροφητήρας εγκατασταθεί,
βεβαιωθείτε ότι το κεντρικό καλώδιο της
σύνδεσης δεν είναι σε επαφή με ‘’ζωντανά’’
/αιχμηρά μεταλλικά άκρα.

- Αποφύγετε τη σύνδεση εξόδου της συσκευής με
αγωγούς που χρησιμοποιούνται ως έξοδοι
καπνών που παράγονται από πηγές που δεν
λειτουργούν με ηλεκτρική ενέργεια, π.χ.
καυστήρες, καπνοδόχο κλπ.

- Εάν ο ανεμιστήρας εξαγωγής πρόκειται να
χρησιμοποιηθεί ταυτόχρονα με εξοπλισμό που
λειτουργεί με μία μη ηλεκτρικής ενέργειας πηγή
π.χ. κουζίνα υγραερίου, τότε ο χώρος πρέπει να
έχει επαρκή εξαερισμό.

- Η υπερβολική συσσώρευση σταγονιδίων λίπους
στον απορροφητήρα και στα μεταλλικά φίλτρα

είναι επικίνδυνο να προκαλέσει πυρκαγιά καθώς
και υγροποίηση των ατμών (σταγονίδια νερού).
Επομένως το εσωτερικό του απορροφητήρα και
τα μεταλλικά φίλτρα πρέπει να καθαρίζονται
τουλάχιστον μια φορά τον μήνα.

- Το κατώτερο μέρος του απορροφητήρα πρέπει
να τοποθετηθεί σε απόσταση τουλάχιστον 50 εκ
πάνω από τις ηλεκτρικές εστίες και 65 εκ πάνω
από τις εστίες υγραερίου ή από μικτού
συστήματος εστίες. ΑΚΟΛΟΥΘΕΙΣΤΕ ΠΙΣΤΑ ΤΙΣ
ΟΔΗΓΙΕΣ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ.

- Ποτέ να μην αφήνετε εστίες υγραερίου
αναμμένες εάν δεν υπάρχει μαγειρικό σκεύος
πάνω τους. Τα συσσωρευμένα σταγονίδια
λίπους στα μεταλλικά φίλτρα μπορεί να
δημιουργήσει υγροποίηση των ατμών ή να
προκαλέσουν πυρκαγιά, όταν αυξηθεί η
θερμοκρασία.

- Αποφύγετε να μαγειρεύετε κάτω από τον
απορροφητήρα όταν τα μεταλλικά φίλτρα δεν
είναι τοποθετημένα, π.χ. όταν καθαρίζονται στο
πλυντήριο πιάτων.

- Δεν πρέπει να παράγετε φλόγες κάτω από τον
απορροφητήρα.

- Αποσυνδέστε την συσκευή από την ηλεκτρική
παροχή πριν από οποιαδήποτε εσωτερική
επέμβαση, π.χ. κατά τη διάρκεια καθαρισμού ή
συντήρησης.

- Όταν καθαρίζετε το εσωτερικό του
απορροφητήρα, συνιστούμε να χρησιμοποιείτε
γάντια και να είστε εξαιρετικά προσεκτικοί.

- Ο απορροφητήρας είναι σχεδιασμένος για
οικιακή χρήση και μόνο για την αποβολή και τον
καθαρισμό των οσμών που δημιουργούνται από
την ετοιμασία του φαγητού. Η χρήση του για
οποιονδήποτε άλλο σκοπό είναι με δική σας
ευθύνη και μπορεί να αποδειχθεί επικίνδυνη. Ο
κατασκευαστής δεν μπορεί να θεωρηθεί
υπεύθυνος για ζημιά που έχει προκληθεί από
ακατάλληλη χρήση της συσκευής.

- Σε περίπτωση βλάβης, θα πρέπει να
απευθυνθείτε στο εξουσιοδοτημένο σέρβις της
”Teka” και πάντοτε να χρησιμοποιείτε γνήσια
ανταλλακτικά. Επισκευές ή τροποποιήσεις από
οποιονδήποτε άλλο, μπορεί να προκαλέσουν
ζημιά στη συσκευή, δυσλειτουργία και κίνδυνο
για την ασφάλειά σας.

- Η συσκευή αυτή συμμορφώνεται προς την
Κοινοτική Οδηγία 2002/96/ΕC (ανακύκλωση
Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού
–WEEE). Η οδηγία αυτή αποτελεί το ευρωπαϊκό
πλαίσιο για την επιστροφή και ανακύκλωση των
Ηλεκτρικών και Ηλεκτρονικών Συσκευών, .

22

Περιεχομενα

Σελίδα

Περιγραφή της συσκευής 23

Οδηγίες χρήσεως πληκτρολογίου 23

Καθαρισμός και συντήρηση 24
Οδηγός αντιμετώπισης προβλημάτων 24
Διαστάσεις και τεχνικά χαρακτηριστικά 24
Παρεχόμενα αξεσουάρ 25
Εγκατάσταση 25

Φίλτρα ενεργού άνθρακα 25

ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΣΥΣΚΕΥΗΣ

ΟΔΗΓΙΕΣ ΧΡΗΣΕΩΣ ΗΛΕΚΤΡΟΝΙΚΟΥ

ΠΛΗΚΤΡΟΛΟΓΙΟΥ

Mε τα πλήκτρα ταχύτητας προσδιορίζετε και
τον χρόνο λειτουργίας.

A Push-Button διακόπτες για έναρξη και

λήξη λειτουργίας του απορροφητήρα,
επιλογή ταχύτητας, φωτισμού και

ενδεικτική λυχνία λειτουργίας.
B Μεταλλικά φίλτρα.
C Φωτισμός με δυο λαμπτήρες, έκαστος

– 40 W (E-14).
D, E Κάθετα ρυθμιζόμενα διακοσμητικά

στοιχεία (φουγάρα).

GR

Θέστε σε λειτουργία τον απορροφητήρα λίγα
λεπτά πριν ξεκινήσετε το μαγείρεμα ώστε να
δημιουργηθεί μία σταθερή ροή του αέρα
στους σωλήνες εξαγωγής ατμών πριν
εμφανιστούν οι ατμοί του μαγειρέματος.
Ξεκινώντας με την μικρή ταχύτητα, ανεβάστε
σταδιακά τις ταχύτητες μέχρι εκεί που
επιθυμείτε. Έτσι διευκολύνετε την λειτουργία
του μοτέρ.

Όταν τελειώσετε το μαγείρεμα, αφήστε σε
λειτουργία τον απορροφητήρα για μερικά
λεπτά (3 με 5 λεπτά) για να διαφύγουν όλοι οι
ατμοί από τον σωλήνα εξόδου. Έτσι,
εμποδίζεται η επιστροφή των ατμών και των
οσμών στην κουζίνα σας.

23

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

Κατά την διάρκεια της εργασίας του
καθαρισμού και της συντήρησης, βεβαιωθείτε
ότι τηρούνται οι κανονισμοί ασφαλείας που
υπάρχουν στη σελίδα 22.

ΚΑΘΑΡΙΣΜΟΣ ΤΟΥ ΣΩΜΑΤΟΣ ΤΟΥ

ΑΠΟΡΡΟΦΗΤΗΡΑ

- Αν ο απορροφητήρας σας είναι φτιαγμένος
από ανοξείδωτο χάλυβα, σας συνιστούμε να
χρησιμοποιήσετε ειδικά προϊόντα καθαρισμού
για ανοξείδωτο χάλυβα.

- Αν ο απορροφητήρας είναι φτιαγμένος από
βαμμένο μέταλλο, χρησιμοποιείστε διάλυμα
χλιαρού νερού και ουδέτερου

Τα μεταλλικά φίλτρα μπορούν να καθαριστούν
“μουλιάζοντάς” τα σε ζεστό διάλυμα νερού και
ουδέτερου απορρυπαντικού μέχρι να
διαλυθούν τα λίπη και μετά ξεπλένοντάς τα
κάτω από τη βρύση, ή χρησιμοποιώντας
ειδικά καθαριστικά λίπους. Μπορούν επίσης
να πλυθούν σε πλυντήριο πιάτων. Σε αυτή τη
περίπτωση συνιστούμε να τα τοποθετήσετε
κάθετα (όρθια) για να μην πέσουν επάνω τους
υπολείμματα φαγητών.
Το πλύσιμο σε πλυντήριο πιάτων μπορεί να
“μαυρίσει” τις μεταλλικές επιφάνειες, χωρίς
ωστόσο να επηρεάσει την ικανότητα
συγκράτησης ατμών. Μετά τον καθαρισμό,
αφήστε τα να στεγνώσουν καλά και τέλος
τοποθετήστε τα στον απορροφητήρα.

απορρυπαντικού.

- Μην χρησιμοποιείτε συρματάκια ή λειαντικά
και διαβρωτικά προϊόντα.

- Στεγνώστε τον απορροφητήρα χρησιμοποιώντας
ένα πανί που δεν αφήνει χνούδι.

GR

ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΜΕΤΑΛΙΚΩΝ ΦΙΛΤΡΩΝ

Για να αφαιρέσετε τα μεταλλικά φίλτρα από τη
θέση τους, πιέστε ελαφρώς τις ειδικές λαβές
και τραβήξτε τα.

ΑΛΛΑΓΗ ΛΑΜΠΤΗΡΩΝ ΦΩΤΙΣΜΟΥ

Ακολουθήστε την παρακάτω διαδικασία:

- Αφαιρέστε τα μεταλλικά φίλτρα από την θέση
τους.

- Αλλάξτε τον σπασμένο/ καμένο λαμπτήρα. Η
μέγιστη ισχύς του λαμπτήρα είναι 40 W (Ε-

14).

- Τοποθετήστε τα μεταλλικά φίλτρα πάλι στην
θέση τους.

_______________________________________________________________

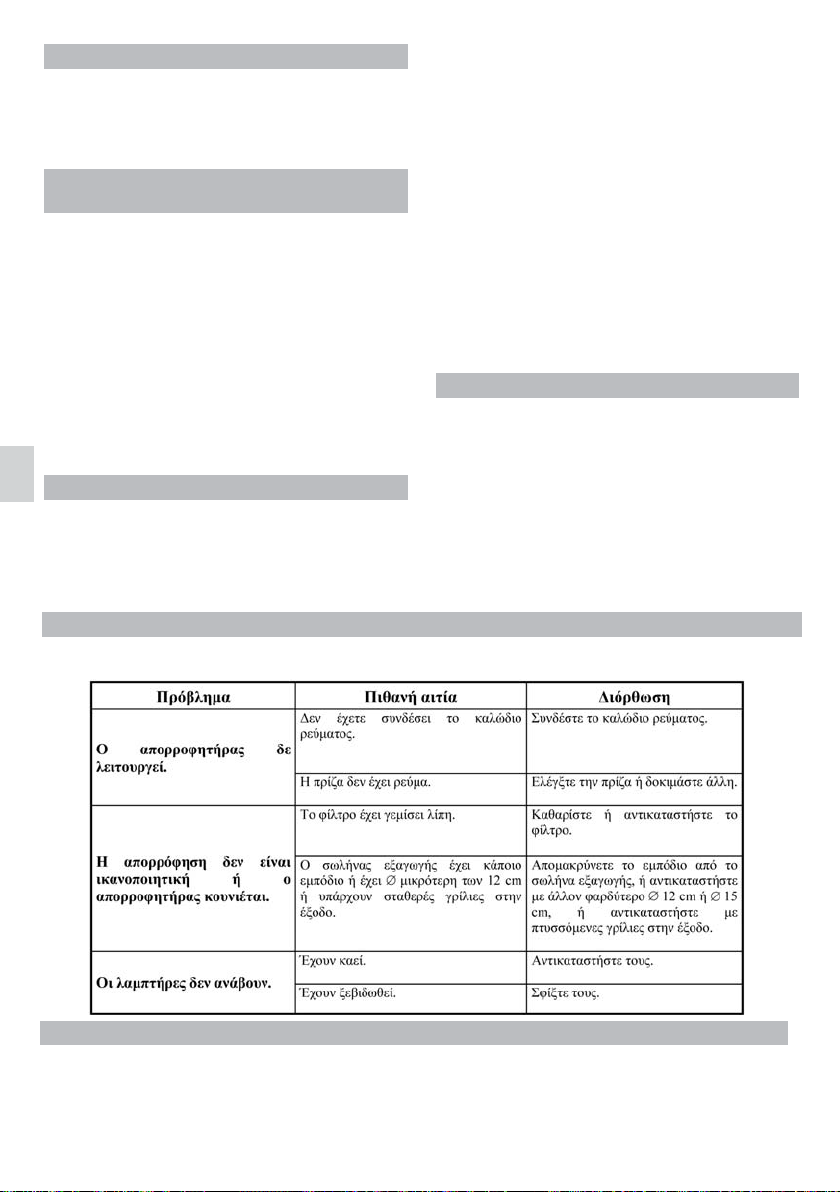

ΟΔΗΓΟΣ ΑΝΤΙΜΕΤΩΠΙΣΗΣ ΠΡΟΒΛΗΜΑΤΩΝ

Πριν καλέσετε το εξουσιοδοτημένο σέρβις, κάνετε τους παρακάτω ελέγχους:

ΔΙΑΣΤΑΣΕΙΣ ΚΑΙ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Βλεπε σελιδα 62.

Η εταιρεία TEKA INDUSTRIAL S.A. διατηρεί το δικαίωμα να κάνει αλλαγές και διορθώσεις στα προϊόντα της
όταν το κρίνει αναγκαίο, χωρίς να αλλάξει τα βασικά τους χαρακτηριστικά.
Η “Teka” δεν ευθύνεται για τυχόν λάθη στο κείμενο των οδηγιών χρήσεως που προέρχονται από την
απόδοση στην Ελληνική κατά τη μετάφραση.

24

ΠΑΡΕΧΟΜΕΝΑ ΑΞΕΣΟΥΑΡ

1 Συστολή 150/ 120 χιλιοστών.
2 Στήριγμα για διακοσμητικό κάλυμμα

του σωλήνα εξόδου.
1 Στήριγμα καμινάδας.
2 Στηρίγματα τοίχου.
8 Ούπα (Ø8 x 40).
6 Μεγάλα μπουλόνια (Ø5 x 45).
4 Ούπα (Ø6 x 30).
4 Μεγάλα μπουλόνια (Ø4 x 30).
2 Ροδέλες Ø6.4 x Ø18.
2 Ροδέλες Ø6.4 x Ø12.
2 Βίδες (Ø3.9 x 19).
8 Βίδες (M4 x 12).
2 Συνδετήρες.

ΕΓΚΑΤΑΣΤΑΣΗ

Πριν την εγκατάσταση του απορροφητήρα,
βεβαιωθείτε ότι τηρούνται οι Κανονισμοί
Ασφαλείας που εκτίθενται στη σελίδα 22.
Για την καλύτερη δυνατή απόδοση, η
σωλήνωση μέσα στην κουζίνα δεν πρέπει να
είναι περισσότερο από ΤΕΣΣΕΡΑ ΜΕΤΡΑ
ΜΗΚΟΣ, να μην έχει περισσότερο από δυο
γωνίες 90° και η διάμετρος της, πρέπει να
είναι τουλάχιστον Ø120 mm (ή Ø150 mm

(Σχήμα 1, σελίδα

1) Βρείτε και τρυπήστε τα σημεία για να
τοποθετήσετε τα ούπα πάνω στον τοίχο (P) (Ø8 x

40) και (J) (Ø6 x 30).

2) Βάλτε τα στηρίγματα (Ο) στον τοίχο
χρησιμοποιώντας μακριά μπουλόνια (Q) (Ø5 x 45)
και το στήριγμα (Η) με τα μακριά μπουλόνια (Ι) (Ø4
x 30) όπως στο σχήμα 1.

3) Τοποθετήστε το στήριγμα (Κ) στο σώμα του
απορροφητήρα χρησιμοποιώντας τα μακριά
μπουλόνια (Α4) (M4 x 12), όπως φαίνεται στο σχήμα.

4) Κρεμάστε τον απορροφητήρα στα στηρίγματα
(Ο). Σταθεροποιήστε τη συσκευή βιδώνοντας τα
μεγάλα μπουλόνια (L) (M4 x 12).

5) Εντοπίστε την θέση των ούπα (R) (Ø8 x 40), από
το εσωτερικό της συσκευής.

6) Βγάλτε έξω τον απορροφητήρα.

7) Τρυπήστε τον τοίχο και τοποθετήστε τα ούπα (R)
(Ø8 x 40).

8) Κρεμάστε τον απορροφητήρα, σφίξτε τις βίδες
(Μ) (Μ4 x 12) με τις ροδέλες (Α3) (Ø6.4 x Ø12) και
τα μακριά μπουλόνια (S) (Ø5 x 45) με τις ροδέλες
(Τ) (Ø6.4 x Ø18).

9) Τοποθετήστε τα διακοσμητικά καλύμματα,
προσαρμόζοντας το κάτω στο στήριγμα (Η), όπως

63)

φαίνεται στο σχήμα 1. Ανασηκώστε το κάλυμμα του
άνω σωλήνα πάνω στο επιθυμητό ύψος και
μαρκάρετε το σχήμα του στον τοίχο. Αφαιρέστε τα
καλύμματα του σωλήνα

10) Τοποθετήστε τους συνδετήρες (F) στο στήριγμα (C).

11) Κεντράρετε το στήριγμα (C) γύρω από το
μαρκαρισμένο σχήμα, βρείτε και τρυπήστε τα
σταθερά σημεία για τα ούπα (Ε) (Ø6 x 30). Βάλτε το
στήριγμα (C) με τα μακριά μπουλόνια (D) (Ø4 x 30).

12) Τοποθετήστε το μέρος (Β) εάν ο εσωτερικός
σωλήνας εξαγωγής είναι Ø120 mm (ο σωλήνας
εξαγωγής δεν παρέχεται με το προϊόν).

13) Βάλτε τον εσωτερικό σωλήνα με ένα σφιγκτήρα
(δεν παρέχεται) στο (Β) ή στον σωλήνα εξαγωγής
του μοτέρ, ανάλογα με την περίπτωση.

14) Όταν ο εσωτερικός σωλήνας έχει τοποθετηθεί,
τοποθετήστε το χαμηλότερο διακοσμητικό
κάλυμμα/φουγάρο γύρω από την έξοδο του
ανεμιστήρα εξαγωγής και στερεώστε το άνω
διακοσμητικό κάλυμμα/φουγάρο με τις βίδες (G)
(Ø3.9 x 19).

ΦΙΛΤΡΑ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ (ΠΡΟΑΙΡΕΤΙΚΑ)

Αυτός ο απορροφητήρας είναι σχεδιασμένος
για την εξαγωγή των ατμών μέσω του σωλήνα
εκτός σπιτιού ή για την επανακυκλοφορία τους
μέσω των φίλτρων ενεργού άνθρακα. Αν δεν
είναι δυνατή η εξαγωγή των ατμών προς τα
έξω, μπορείτε να τοποθετήσετε τα φίλτρα

).

ενεργού άνθρακα μέσα στο σώμα του
απορροφητήρα ώστε να δεσμεύονται οι οσμές
των ατμών και να απελευθερώνεται ο καθαρός
αέρας μέσα στο εσωτερικό του σπιτιού. Η
προσθήκη φίλτρων ενεργού άνθρακα μειώνει
την απορροφητική ικανότητα της συσκευής.
Τα φίλτρα ενεργού άνθρακα έχουν μια
διάρκεια ζωής μεταξύ 3 και 6 μηνών, ανάλογα
με τις συνθήκες της χρήσης. Τα φίλτρα αυτά
δεν πλένονται ούτε ανακυκλώνονται. Μετά τη
χρήση τους, πρέπει να αντικαθιστώνται.

(Σχήμα 2, σελίδα 63)

1) Τοποθετήστε τα φίλτρα στις δυο πλευρές
του μοτέρ προσαρμόζοντας τις τρύπες στα
φίλτρα να ταιριάξουν (Α) με τις υποδοχές (Β)
του σώματος του μοτέρ. Γυρίστε τα όπως
φαίνεται στο σχήμα για να κουμπώσουν.

2) Αφαιρέστε τα διακοσμητικά καλύμματα
σωληνώσεων (Ε). Τοποθετήστε τον φραγμό
(C) στην έξοδο αέρα του μοτέρ. Τοποθετήστε
πάλι τα διακοσμητικά καλύμματα
σωληνώσεως (Ε).

GR

25

Sayýn Müþterimiz,
Yaptýðýnýz seçimden ötürü sizi tebrik ederiz.

En kaliteli malzemelerle üretilmiþ bu modern,
fonksiyonel ve pratik cihazýn ihtiyaçlarýnýzý
tamamýyla karþýlayacaðýndan eminiz.

Cihazýnýzdan maksimum performansý
alabilmeniz, hatalý kullanýmlardan dolayý
oluþabilecek arýzalarý önlemeniz ve
oluþabilecek küçük hatalarýn çözümünü
saðlamanýz için cihazýn ilk kullanýmýndan
önce muhakkak bu kullanma kýlavuzunun her
bölümünü okuyunuz.

Her zaman baþvurabileceðiniz bir kaynak
olmasý ve davlumbazýnýzý sizden
baþkalarýnýn da kullanmasý durumunda fay­dalanmalarý için bu kýlavuzu saklayýnýz.

Güvenlik Talimatlarý

• Lütfen bulunduðunuz yerde geçerli olan

elektrik baðlantý ve gaz tahliyesi (baca)
kurallarýna dikkat ediniz.

TR

• Kullanacaðýnýz hattýn geriliminin ve

frekansýnýn davlumbazýn içindeki etikette
yazýlý olan deðerlere uyduðundan emin
olunuz.

• Davlumbazýnýz monte edildikten sonra,

cihazý hatta baðlayan güç kablosunun
hiçbir þekilde bir metalle baðlantýlý
olmamasýna özen gösteriniz. ANA GÜÇ
KABLOSU BAÞKA BIR KABLOYLA
DEÐIÞTIRILMEMELIDIR.

• Cihazýn baca baðlantýsýnýn, elektrikli

olmayan cihazlar tarafýndan üretilen
dumanlarýn çýkmasý için kullanýlan
bacalara yapýlmamasýna dikkat ediniz
(örnek: kalorifer bacasý)

• Eðer cihaz sürekli olarak elektrikli olmayan

bir enerji kaynaðýyla beraber çalýþtýrýla­caksa, (örneðin bir gazlý ýsýtýcý) odanýn
yeterli derecede havalandýðýndan emin
olunuz.

• Davlumbazda ve filtrelerinde oluþabilecek

yað birikimi bir yangýn riski oluþturabile­ceði gibi damlamaya da sebep olabilir. Bu
birikimin oluþmamasý için davlumbazýn
filtreleri en azýndan ayda bir temizlenmeli­dir.

• Davlumbaz, alt tarafý elektrikli ocaklardan
minimum 50 cm, gazlý ocaklardan ise
minimum 65 cm. yukarýda olacak þekilde
monte edilmelidir. KULLANACAGINIZ
OCAGIN ÜRETICI FIRMASININ MINIMUM
ÖLÇÜ IÇIN VERDIGI TAVSIYELERE
UYUNUZ.

• Davlumbazýn altýndaki gazlý ocaklarý
üzerinde tencere yokken açýk
býrakmayýnýz. Isýnýn yükselmesiyle
birlikte filtrelerde biriken yað damlayabilir
ya da alev alabilir.

• Metal filtreler takýlý olmadan davlumbazýn
altýnda yemek piþirmeyiniz. (örneðin
filtreler bulaþýk makinesinde yýkanýrken)

• Davlumbazýn altýnda ateþ yakmayýnýz.

• Iç kýsmýna herhangi bir müdahale
yapýlmadan önce cihazýn elektrik
baðlantýsýný kesiniz. (örnek: iç kýsmýn
temizliði, tamir)

• Davlumbazin iç temizliði yapýlýrken çok
dikkatli olunmasýný ve eldiven kullanýl­masýný tavsiye ederiz.

• Davlumbazýnýz ev kullanýmý için ve
sadece yemek piþirme sýrasýnda
oluþabilecek gazlarýn arýndýrýlmasý ve
dýþarýya atýmý için tasarlanmýþtýr.
Tehlikeli oabilecek baþka amaçlar için
kullanýmý sizin sorumluluðunuzdur. Üretici
firma cihazýn hatalý kullanýmýndan dolayý
oluþabilecek tehlikelerle ilgili sorumluluk
kabul etmez.

• Tamir ve bakým hizmetleri için lütfen size
yakýn bir "Teka Yetkili Servisi" ne
baþvurunuz ve gerçek Teka yedek
parçalarý kullanýnýz. Yetkili olmayan
servislerce yapýlacak tamir ve bakým
hizmetleri arýzalara yol açabilir,
cihazýnýzý bozabilir ve sizi tehlikeye
sokabilir.

• Elektrikli ve Elektronik Cihazlarýn Atýklarý
Yönetmeliðine (WEEE) uygundur. Bu
yönetmelik Avrupa çapýnda Elektrikli ve
Elektronik Cihazlarýn Atýklarý ile ilgili gere­klilikleri açýklar, .

26

Içindekiler

Sayfa

Cihazýn Tanýmý 27

Kullaným Talimatlarý 27

Temizlik ve Bakým 28

Kullaným Talimatlarý

Davlumbazý aþaðýdaki þekilde görülen
kontrolleri kullanarak çalýþtýrabilirsiniz.

Sorun Giderme 28

Ölçüler ve Özellikler 28

Aksesuarlar 29

Montaj 29

Karbon Filtreler 29

Cihazýn Tanýmý

A Açma-kapama tuþu, güç seçici, ýþýk

ve çalýþma göstergesi.
B Metal filtreler.
C Iki ampullü aydýnlatma - 40 W (E-14).
D, E Yüksekliði ayarlanabilen bacalar.

Isik dügmesi

Kapama

Düsük fan hizi

Orta fan hizi

Hizli fan hizi

Maksimum fan hizi

Pilot isik

Çekiþ gücünü artýrmak için piþirme iþlemine
baþlamadan birkaç dakika önce cihazý
çalýþtýrmanýzý öneririz. Böylece buharlar
oluþmaya baþladýðýnda sürekli ve sabit çekiþ
elde etmiþ olursunuz.

Ayný þekilde, buhar ve kokularý tamamýyla
dýþarý atabilmek için, piþirme iþlemi bittikten
sonra davlumbazý birkaç dakika (3-5 dakika)
daha açýk tutunuz. Bu iþlem yaðlarýn,
dumanýn ve kokularýn geri dönmesini enge­lleyecektir.

TR

27

Temizlik ve Bakým

Temizlik ve bakým iþlemlerini gerçekleþtirir­ken, "Sayfa 26" deki güvenlik iþlemlerinin
yapýldýðýndan emin olunuz.

Davlumbazýn gövdesinin temizlenmesi

• Paslanmaz çelikten üretilmiþ olan davlum-

bazýnýzý, bu malzeme için özel olarak
üretilmiþ temizlik maddeleriyle temizleyiniz.

• Asla metal ovucu malzemeler (bulaþýk

teli), aþýndýrýcý ve yýpratýcý malzemeler
(firçalar, bulaþýk süngerinin sert tarafý vb.)
kullanmayýnýz.

• Davlumbazý tüy býrakmayan bir bezle

kurulayýnýz.

• Sterilizörler, karbonlu çelikten mamul

ürünler ve klorid ihtiva eden benzeri
maddelerin paslanmaz çelikle temasý
siyah gölgelere, paslanmaya ve kalýcý
izlere neden olabilir.

TR

Filtreleri yerlerinden çýkartmak için , kilitlerine
hafifçe bastýrýp çekiniz.

Metal filtrelerin temizlenmesi

Metal filtreler, yaðlar eriyene kadar sýcak su
içerisinde zararsýz bir deterjanla yýkanarak
ve sonra durulanarak veya yaðlar için özel
üretilmiþ temizlik malzemeleri kullanýlarak
temizlenebilir. Ayrýca bulaþýk makinesinde
de yýkanabilirler. Bu durumda, filtrelerin,
üzerlerine baþka yiyecek artýklarý
yapýþmamasý için dik konulmalarý tavsiye
edilir.

Bulaþýk makinesi içinde yýkanmak filtrelerin
kararmasýna sebep olabilir. Ama bu, filtrelerin
yað tutma kapasitesini etkilemez.

Temizlendikten sonra, kurumaya býrakýnýz
ve sonra da yerlerine takýnýz.

Ampullerin degiþtirilmesi

Aþaðýdaki iþlemleri uygulayýnýz :

• Metal filtreleri çýkartýnýz.

• Bozuk/ yanmýþ ampulu deðiþtiriniz.
Maksimum ampul gücü 40 Wattir. (E-14)

• Metal filtreleri yerine takýnýz.

_______________________________________________________________

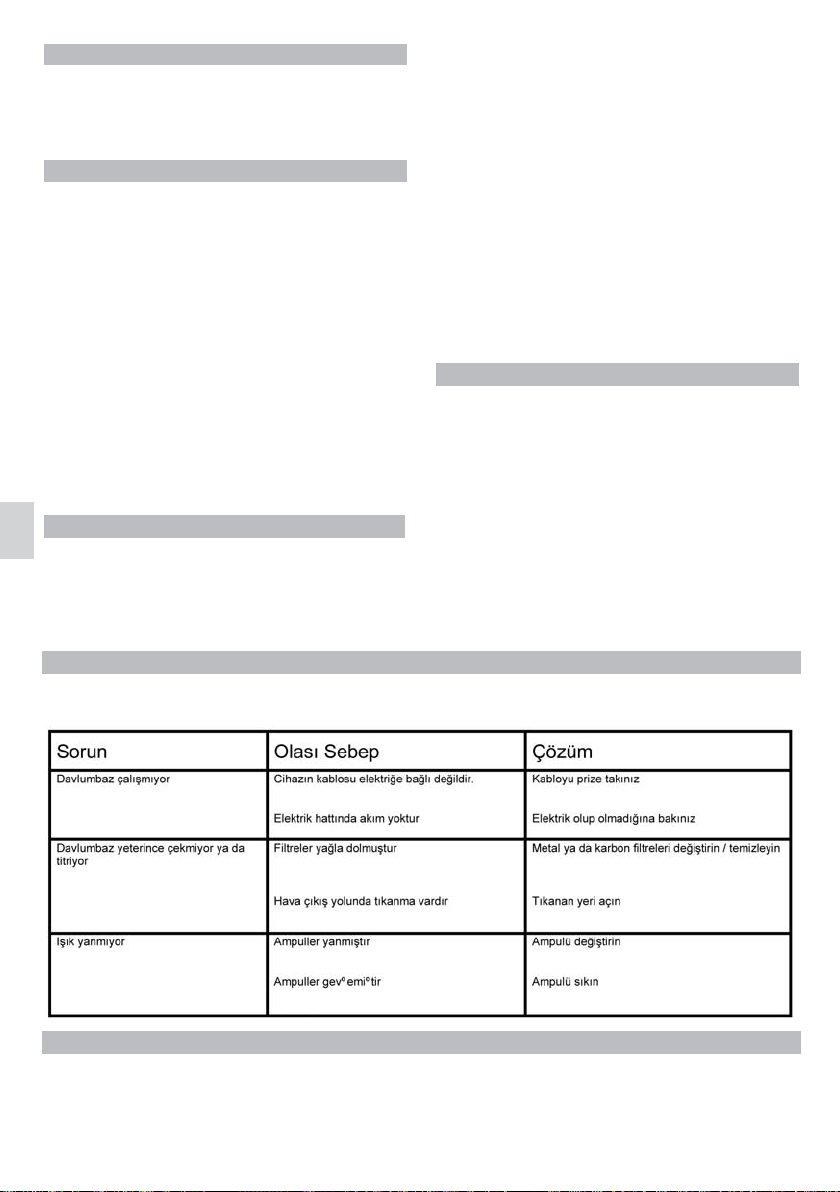

Sorun Giderme

Teknik servisi çaðýrmadan önce aþaðýdaki kontrolleri yapýnýz :

Ölçüler ve Özellikler

Bakýnýz Sayfa 62.
TEKA INDUSTRIAL S.A. gerekli gördüðü taktirde ürünlerinde, ürünün genel karakterini

deðiþtirmeden, deðiþiklik yapma hakkýný saklý tutar.

28

Aksesuarlar

1 adet 150/ 120 mm redüksiyon
2 adet Baca desteði.
1 adet Davlumbaz desteði.
2 adet Duvar desteði.
8 adet Dübel (Ø8 x 40).
6 adet Uzun vida (Ø5 x 45).
4 adet Dübel (Ø6 x 30).
4 adet Uzun vida (Ø4 x 30).
2 adet Ø6.4 x Ø18, pul.
2 adet Ø6.4 x Ø12, pul.
2 adet Vida (Ø3.9 x 19).
8 adet Vida (M4 x 12).
2 adet Klips.

Montaj

Þekil 1 (Sayfa 63)
Montaj iþlemlerini gerçekleþtirirken, "Sayfa
26" daki güvenlik iþlemlerinin yapýldýðýndan
emin olunuz.
Optimum performans saðlamak için, çýkýþ
borusu 4 metreden uzun olmamalý, boruda 2
taneden fazla 90° lik dönüþ (dirsek) olmamalý
ve borunun çapý en az 120 mm. olmalýdýr.

1) (P) (Ø8 x 40) ve (J) (Ø6 x 30) dübellerinin
yerlerini iþaretleyip deliniz.

2) Þekil 1'de görüldüðü gibi duvar baðlantý­larýný (O) duvara yerleþtiriniz ve uzun (Q)
(Ø5 x 45) vidalarýyla, (H) baðlantýsýný da
uzun (I) (Ø4 x 30) vidalarýyla sabitleyiniz.

3) (K) baðlantsýný uzun (A4) (M4 x 12)
vidalarýný kullanarak davlumbazýn
gövdesine takýnýz.

4) (O) baðlantsýný uzun (L) (M4 x 12)
vidalarýný kullanarak davlumbazýn
gövdesine takýnýz.

5) Davlumbazýn iç kýsmýný takip ederek (R)
(Ø8 x 40) dübellerinin yerlerini iþaretleyiniz.

6) Davlumbazý çýkartýnýz

7) Duvarý deliniz ve (R) (Ø8 x 40) dübellerini
takýnýz.

8) Davlumbazý takýnýz ve (M) (M4 x 12)

vidalarýný (A3) (Ø6.4 x Ø12) pullarýyla, (S)
(Ø5 x 45) uzun vidalarýný da (T) (Ø6.4 x Ø18)
pullarýyla sýkýnýz.

9) Bacalarý, Þekil 1'de görüldüðü gibi alt
parça (H) desteðine gelecek sekilde monte
ediniz Üst parçayý istenilen yüksekliðe göre
ayarlayýnýz ve duvarda yerini isaretleyiniz.
Bacalarý çýkartýnýz.

10) (F) klipslerini (C) desteðine takýnýz.

11) (C) desteðini iþaretlenen yere ortalayýnýz
ve (E) (Ø6 x 30) dübellerinin yerlerini
belirleyip deliniz. (C) desteðini uzun (D) (Ø4 x

30) vidalarýný kullanarak takýnýz.

12) Eðer iç hortum (pakete dahil deðildir) 120
mm. çapýnda ise (B) parçasýný takýnýz.

13) Iç hortumu duruma göre (B) parçasýna ya
da motorun çýkýþýna kelepçe ile (pakete
dahil deðildir) tutturunuz.

14) Iç hortum sabitlendikten sonra bacanýn
alt parçasýný çýkýþ fanýnýn çevresine
takýnýz ve bacanýn üst parçasýný da düz
baslý (G) (Ø3.9 x 19) vidalarýný kullanarak
tutturunuz.

Karbon Filtreler (Opsiyonel)

Dýþarýya baca ile gaz çýkýþý olanaksýzsa,
davlumbaz karbon filtreler ile havayý
temizlemek ve ortama geri vermek için
kullanýlabilir.

Karbon filtrelerin kullanma þekline göre
deðiþebilen, 3 ila 6 ay arasý ömürleri vardýr.
Bu filtreler temizlenemez ya da tekrar
kullanýlamaz. Faydalý ömürleri bittiði zaman
deðiþtirilmeleri gerekir.

Þekil 2 (Sayfa 63)

1) Filtreleri motorun yatay çekiþ kýsmýna,
filtrelerdeki (A) delikleri motordaki (B)
pivotlarýnýn üzerine gelecek þekilde
yerleþtiriniz ve þekilde gösterildiði yönde
çeviriniz.

2) Bacalarý (E) çýkartýnýz. Daðýtýcýyý (C)
motorun hava çýkýþýna takýnýz. Bacalarý (E
) yerine takýnýz.

TR

29

SZANOWNI PAŃSTWO! Serdecznie gratulujemy
trafnego wyboru. Jesteśmy przekonani, że
nowoczesne, funkcjonalne i praktyczne urządzenie,
wyprodukowana z najwyższej jakości materiałów,
spełni wszystkie Wasze wymagania.
Prosimy o uważne zapoznanie się z treścią
instrukcji obsługi, która dostarcza dokładne
informacje dotyczące instalacji, użytkowania i
pielęgnacji urządzenia. Instrukcji obsługi nie należy
niszczyć, ponieważ wskazówki eksploatacyjne i
dane w niej zawarte mogą się przydać w
późniejszej eksploatacji.
UWAGA: by móc skorzystać z naszej gwarancji na
wyrób, należy przedstawić kartę gwarancyjną oraz
potwierdzenie zakupu, opatrzone datą i
ostemplowane przez punkt sprzedaży. Bez
spełnienia tego wymogu gwarancja jest nieważna

Przed pierwszym użyciem

• Prace instalacyjne mogą być prowadzone
wyłącznie przez uprawnione osoby zgodnie z
niniejszą instrukcją.

• Należy przestrzegać obowiązujących przepisów
dotyczących instalacji urządzeń elektrycznych i
wentylacyjnych.

• Przed przyłączeniem urządzenia do instalacji
elektrycznej należy sprawdzić zgodność
napięcia i częstotliwości z danymi na tabliczce
znamionowej. Okap powinien być podłączony

PL

do gniazdka z uziemieniem.

• Nie należy odprowadzać oparów przewodami
oddymiającymi, które służą do odprowadzania
spalin urządzeń nie zasilanych energią
elektryczną.

• Z uwagi na gromadzący się tłuszcz na filtrach
metalowych i wnętrzu obudowy okapu istnieje
niebezpieczeństwo jego samozapłonu. Dlatego
filtry i obudowę należy regularnie czyścić (co
najmniej raz w miesiącu).

• Dolna powierzchnia okapu powinna znajdować
się co najmniej 50 cm nad palnikami
elektrycznymi lub 65 cm nad palnikami
gazowymi.

• Nie pozostawiać palących się palników ew.
włączonych pól grzejnych bez stojących na nich
naczyń. Wysoka temperatura może uszkodzić
okap i/lub spowodować pożar.

• Nie wolno gotować i smażyć pod okapem bez
zamontowanych filtrów.

• Nie wolno przygotowywać pod okapem tzw.
płonących potraw. Otwarty ogień może
uszkodzić okap i/lub spowodować pożar.

• Urządzenie jest przeznaczone do użytku
domowego i nie może być używany do innych
celów.

• Nie wolno używać urządzenia w przypadku
widocznego uszkodzenia przewodu

elektrycznego lub też samego urządzenia. W
przypadku uszkodzenia urządzenia należy je
niezwłocznie wyłączyć i zawiadomić najbliższy
punkt serwisowy. W żadnym wypadku nie
podejmować samodzielnych prób naprawy.
Używać wyłącznie oryginalnych części
zamiennych. Naprawy dokonane przez osoby
nieuprawnione mogą spowodować uszkodzenie
urządzenia lub zakłócić jego eksploatację.

• Opakowanie. Urządzenie na czas transportu
zostało zabezpieczone przed uszkodzeniem
przez opakowanie. Po rozpakowaniu urządzenia
prosimy Państwa o usunięcie elementów
opakowania w sposób nie zagrażający
środowisku. Wszystkie materiały zastosowane
do opakowania są nieszkodliwe dla środowiska
naturalnego, w 100% nadają się do odzysku
i oznakowano je odpowiednim symbolem.
Uwaga! Materiały opakowaniowe (woreczki
polietylenowe, kawałki styropianu itp.) należy w
trakcie rozpakowywania trzymać z dala od
dzieci.

• Wycofanie z eksploatacji. Niniejsze urządzenie
posiada oznaczenia zgodne z Dyrektywą
Europejską 2002/96/EC w sprawie zużytego
sprzętu elektrycznego i elektronicznego
(WEEE). Zapewniając prawidłowe złomowanie
niniejszego urządzenia przyczynią się Państwo
do ograniczenia ryzyka wystąpienia
negatywnego wpływu produktu na środowisko i
zdrowie ludzi, które mogłoby zaistnieć w
przypadku niewłaściwej utylizacji urządzenia.

Niniejszy symbol umieszczony na produkcie
lub na dołączonych do niego dokumentach
oznacza, że ten produktie jest klasyfikowany
jako odpad z gospodarstwa domowego.
Urządzenie, z przeznaczeniem jego
złomowania, należy zdać w odpowiednim
punkcie utylizacji odpadów, w celu recyklingu
komponentów elektrycznych i elektronicznych.
Urządzenie należy złomować zgodnie z
lokalnymi przepisami dot. utylizacji odpadów.
Dodatkowe informacje na temat utylizacji,
złomowania i recyklingu opisywanego
urządzenia można uzyskać wlokalnym urzędzie
miasta, w miejskim przedsiębiorstwie utylizacji
odpadów lub w sklepie, w którym produkt został
zakupiony. Niniejsze urządzenie zostało
wykonane z odpowiednich materiałów
nadających się do ponownego wykorzystania.
Przed złomowaniem zawsze należy
doprowadzić urządzenie do stanu nieprzydat­ności, odcinając kabel elektryczny.

30

Spis treści

Obsługa urządzenia

Strona

Opis urządzenia 31
Obsługa urządzenia 31

Czyszczenie i konserwacja 32

Rozwiązywanie problemów 32

Wymiary i specyfikacja techniczna 32

Akcesoria montażowe 33

Montaż 33

Filtry z węgla aktywnego 33

Opis urządzenia

A Panel sterujący.
B Filtry metalowe.
C Oświetlenie 2 x 40 W.
D, E Osłona przewodu wentylacyjnego z

regulacją wysokości.

Poprzez odpowiednie ustawienie
przełączników włączamy siłę ciągu oraz
oświetlenie.

Oświetlenie

Wyłączanie

mała siła ciągu

średnia siła ciągu

duża siła ciągu

maksymalna siła ciągu

lampka kontrolna

Zaleca się włączenie okapu na kilka minut
przed rozpoczęciem gotowania (3 - 5 minut),
w ten sposób tworzy się stabilny ciąg
powietrza jeszcze przed powstaniem oparów
(Rys. 2).

PL

Zaleca się również pozostawienie okapu
włączonego (3 - 5 minut) po zakończeniu
gotowania, co umożliwia wydmuchanie
wszelkich oparów i tłuszczy z przewodów
wentylacyjnych i zapobiega ich cofaniu się do
pomieszczenia.

31

Czyszczenie i konserwacja

Przed przystąpieniem do czyszczenia należy
upewnić się czy urządzeine jest odłączone od
zasilania.

naczyń lub poprzez namoczenie w gorącej
wodzie; dopuszczalne jest stosowanie
środków czyszczących w sprayu.

• Po umyciu filtr dokładnie wysuszyć.

Czyszczenie obudowy

Zalecane jest mycie miękką szmatką
namoczoną w ciepłej wodzie z dodatkiem
mydła lub płynu do mycia naczyń. Po umyciu
dokładnie wytrzeć do sucha.

Nie wolno używać metalizowanych gąbek do
szorowania, proszków i mleczek szorujących
i/lub żadnych ostrych narzędzi do skrobania,
np. noży, itp.

Filtr należy czyścić co najmniej raz w
miesiącu. Niektóre środki myjące używane w
zmywarkach mogą odbarwić metalową
powierzchnię filtra na czarno. Nie ma to
jedank wpływu na prawidłowowość funkcjono­wania urządzenia.

Prosimy zwrócić uwagę, że podczas
gotowania tłuszcz osadza się na filtrze
również, gdy urządzenie nie jest włączone.

Wymiana żarówek

Czyszczenie filtrów metalowych

• Zwolnić zapadki i wyjąć filtr z mocowania.

• Wkład filtra wyczyścić w zmywarce do

Dostęp do żarówek możliwy jest po
zdemontowaniu filtra.

Używaj żarówkek o maksymalnej mocy 40W.

_______________________________________________________________

Rozwiązywanie problemów

Zanim skontaktują się Państwo z serwisem w przypadku awarii, proszę sprawdzić najpierw

PL

następujące pozycje wymienione w poniższej tabeli:

Problem

Nie działa pochłanianie w
okapie.

Prawdopodobna przyczyna

Okap nie jest podłączony
zasilania sieci elektrycznej.

Nie ma napięcia w sieci
elektrycznej.

Rozwiązanie

Podłączyć okap do zasilania.

Sprawdzić, dlaczego nie ma
napięcia.

Okap nie pochłania
wystarczająco lub
wibruje.

Nie działa oświetlenie. Żarówki są przepalone.

Filtry są zabrudzone.

Zablokowany jest wylot
powietrza.

Żarówki są nie dokręcone.

Wymienić filtry węglowe lub
wyczyścić filtry metalowe.

Usunąć przyczynę
zablokowania.

Wymienić żarówki na nowe.

Dokręcić żarówki.

Dane techniczne

Patrz strona 62.

TEKA INDUSTRIAL, S.A. zastrzega sobie prawo do wprowadzania zmian w swoich urządzeniach, jeśli tylko
uzna je za konieczne bądź użyteczne, bez szkody dla ogólnego funkcjonowania urządzenia.

32

Akcesoria na wyposażeniu

1 Redukcja 150/ 120 mm.
2 Uchwyt
4 Kołki (Ø8 x 40).
4 Wkręty (Ø5 x 45).
2 Kołki (Ø6 x 30).
2 Wkręty (Ø4 x 30).
2 Podkładki (Ø6,4 x Ø18).
2 Śruby (Ø3,9 x 19).
8 Śruby (M4 x 12).
2 Zaczepy mocujące.

Rysunek 1 (strona 63)
Dolna powierzchnia okapu powinna

znajdować się co najmniej 60 cm nad
palnikami elektrycznymi lub 65 cm nad
palnikami gazowymi.

W czasie prac montażowych należy
przestrzegać obowiązujących przepisów
odnośnie wentylacji i oddymiania. Nie należy
odprowadzać oparów przewodami
oddymiającymi, które służą do
odprowadzania spalin urządzeń nie
zasilanych energią elektryczną.

W celu uzyskania optymalnego
odprowadzenia powietrza, przewód nie
powinien być dłuższy niż 4 metry i powinien
posiadać maksymalnie dwa kolanka 90
stopni.

do osłony.

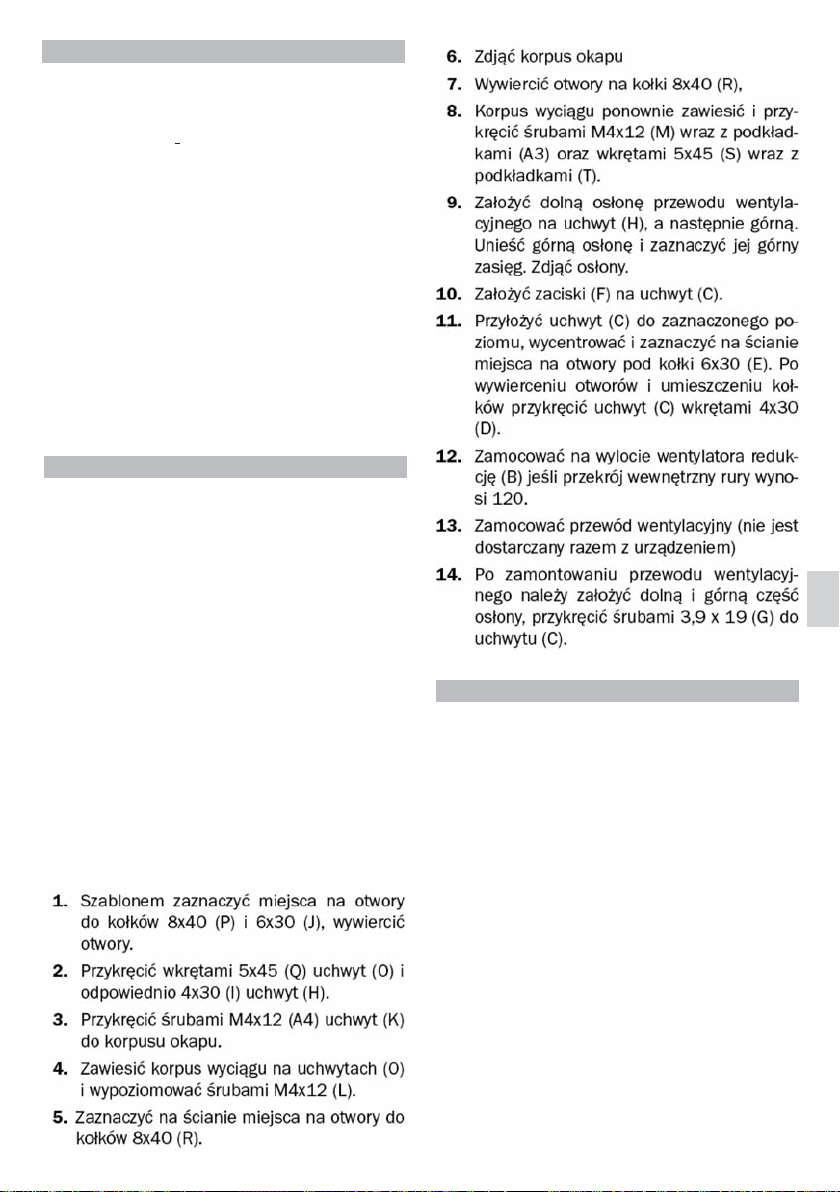

Montaż

PL

Filtry z węgla aktywnego (opcja)

Rysunek 2 (strona 63)
W przypadku braku możliwości

odprowadzania oparów na zewnątrz, należy
zainstalować filtry z węgla aktywnego. Na
wylot wentylatora założyć zamiast przewodu
wentylacyjnego dyszę (C). Umieścić nakrętki
(F) na obudowie okapu. Przykręcić ramę (B)
wkrętami (E) do obudowy. Włożyć filtry (A) w
otwory ram (zatrzask z przodu).

Skuteczność działania filtrów węglowych
wynosi od 3 do 6 miesięcy zależnie od
intensywności użycia. Filtrów tych nie można
czyścić ani regenerować.

33

Tisztelt Vásárló!
Először is, szeretnénk megköszönni, hogy a

mi termékünket választotta. Biztosak vagyunk
abban, hogy ez a modern és praktikus
termék, amelyik a legjobb anyagokból készült,
kielégíti minden igényét.

A páraelszívó első használata előtt kérjük,
figyelmesen olvassa végig ezt a használati
útmutatót, hogy a készülékkel sokáig a
legjobb eredményt érje el és elkerülje az
olyan hibákat, amelyek a készülék
szakszerűtlen használatából erednek. A
használati útmutató ezen kívül segít apróbb
hibák megoldásában is.

Kérjük, őrizze meg a használati útmutatót,
hogy bármikor elolvashassa és más személy
is könnyedén használhassa a készüléket!

Biztonsági utasítások

• Tartsa be az elektromos háztartási

készülékek és a páraelszívó beszerelésére
vonatkozó érvényben lévő helyi
előírásokat!

• Győződjön meg arról, hogy az áramhálózat

feszültsége és frekvenciája megegyezik-e
a készülék belsejében található
típuscímkén megadott adatokkal!

HU

• A készülék hálózatra történő csatlakoztatá-

sát egy többpólusú, legalább 3 mm kon­taktnyílású kapcsolóval kell elvégezni. AZ
ÁRAMELLÁTÓ KÁBELT CSAK A
VEVŐSZOLGÁLAT CSERÉLHETI KI.

• A készülék csatlakoztatása után győződjön

meg arról, hogy az elektromos kábel nem
érintkezik sehol éles fémszegélyekkel!

• Ne csatlakoztassa a páraelszívót nem

elektromos készülékek, pl. nyílt kémény,
vízmelegítő, stb. füstjének elvezetésére
használt elvezető csőre!

• Amennyiben a páraelszívót egyidejűleg

más, nem elektromos készülékkel
használja, pl. gáztűzhely, stb., biztosítsa a
helyiség megfelelő szellőzését!

• Amennyiben túl sok zsír rakódik le a

páraelszívóban vagy a fémszűrőkön, zsír
csepeghet le, vagy tűz keletkezhet. Ennek
elkerülése érdekében legalább havonta
egyszer tisztítsa meg a páraelszívó
belsejét és a fémszűrőket!

• A páraelszívó alsó szegélye és a tűzhely

közötti minimális távolságnak elektromos
tűzhelyek esetén legalább 50 cm-nek, gáz­és kombinált tűzhelyek esetén legalább 65
cm-nek kell lennie. TARTSA BE A
FŐZŐLAP GYÁRTÓ ERRE VONATKOZÓ
UTASÍTÁSAIT!

• Soha ne hagyjon bekapcsolva gázégőt

ráhelyezett edény nélkül! A szűrőkben
összegyűlt zsír a lángba csöpöghet vagy a
hőmérsékletnövekedés következtében,
meggyulladhat!

• Ne főzzön a páraelszívó alatt akkor, ha a

szűrők nincsenek beszerelve, pl. ha ezeket
éppen a mosogatógépben tisztítja!

• A páraelszívó alatt nem szabad

flambírozni!

• Mindig szakítsa meg az áramellátást,

mielőtt a készülék belsejébe nyúl, pl.
tisztítás vagy karbantartás előtt!

• A készülék belsejének tisztításakor

viseljen kesztyűt és óvatosan járjon el!

• Ez a páraelszívó kizárólag háztartási

használatra alkalmazható és kizárólag
élelmiszer készítéséből származó főzési
gőzök elszívására és tisztítására
használható. Minden más használat saját
felelősségre történik és veszélyes lehet. A
gyártó semmilyen felelősséget nem vállal a
készülék szakszerűtlen és nem rendelte­tésszerű használata esetén.

• Minden szerelési munkálat elvégzéséhez

kérjük, forduljon a legközelebbi TEKA
Vevőszolgálathoz és ragaszkodjon eredeti
alkatrészek használatához! Nem
szakember által végzett javítások vagy
módosítások károsíthatják a készüléket és
hibás működéshez vezethetnek, ami az Ön
biztonságát is veszélyeztetheti.

• A készülék az európai elektromos és

elektronikus régi készülékekről szóló
2002/96/EG irányelv szerint van
megjelölve. Ez az irányelv a régi készülék
visszavételét és felhasználását
szabályozza .

• Amennyiben egyidejűleg használja a

páraelszívót elszívó üzemmódban
tűzhellyel vagy nem elektromos árammal
működő készülékkel, a tűzhely felállítási
helyén az alsó nyomás nem lehet
nagyobb, mint 4Pa (4 x 10-5bar).

34

Tartalomjegyzék

Oldal

A készülék leírása 35

Használati utasítások 35

Tisztítás és karbantartás 36

Hiba esetén 36

A készülék méretei és műszaki adatok 36

Mellékelt tartozékok 37

Beépítés 37

Aktivszén szűrő 37

A készülék leírása

A Kapcsolók a sebesség és a világítás

szabályozásához ellenőrző

lámpákkal
B Fémszűrő
C Világítás két izzóval – 40 W (E-14)
D,E Állítható magasságú elszívó cső

burkolat

Használati utasítások

A páraelszívó funkcióit az üzemeltető gombok
segítségével működtetheti az ábrán látható
módon.

Tanácsos a készüléket néhány perccel a
főzés megkezdése előtt bekapcsolni a jobb
elszívó teljesítmény érdekében. Ezáltal a
főzés megkezdésekor a levegőáramlat a
párát már folyamatosan és egyenletesen
szívja el.

Ugyanígy, hagyja bekapcsolva a készüléket a
főzés befejezése után még néhány percig,
hogy biztosítsa a pára és szagok kívülre
történő teljes elszívását!

HU

35

Tisztítás és karbantartás

A fémszűrők tisztítása

A készülék minden tisztításánál és karbantar­tásánál tartsa be a 34 oldalon található
biztonsági utasításokat!

Távolítsa el a szűrőket a burkolatból a
zárelemek enyhe megnyomásával!
A tisztításhoz áztassa be a szűrőket forró víz
és semleges szappan keverékébe, amíg a
zsír leoldódik és ez után mosogassa el folyó
víz alatt azokat, vagy használjon speciális

A burkolat tisztítás

zsíroldót!
A szűrőket tisztíthatja mosogatógépben is;
ebben az esetben tanácsos a szűrőt

• Amennyiben az Ön páraelszívója

rozsdamentes nemesacélból készült,
speciális, ehhez az anyaghoz való
tisztítószert használjon és kövesse a tisztí­tószergyártó használati utasításait!

• Amennyiben az Ön páraelszívója

lakkozott, langyos vizet és semleges
mosogatószert használjon! Ne használjon
maró vagy súroló szereket illetve
oldószereket!

• Semmi esetre ne használjon fémes

szivacsot, illetve kefét és súroló vagy maró
hatású termékeket!

• Törölje szárazra a páraelszívót egy

szálmentes ronggyal!

• Ne használjon gőztisztító készüléket a

tisztításhoz!

_________________________________________________________

HU

függőlegesen állítani, hogy ne rakódjon le
ételmaradék. A mosogatógépben használt
erős tisztítószerek vagy öblítő szerek megtá­madhatják a szűrő fémfelületét
(megfeketedik), ez azonban nincs semmilyen
negatív hatással a szűrő zsírelnyelő
képességére.
A tisztítás után hagyja a szűrőket a levegőn
megszáradni, mielőtt ismét beszerelné a
páraelszívóba!

Az izzó cseréje

A következőképpen járjon el:

• Távolítsa el a fémszűrőket!

• Cserélje ki a hibás izzót; maximális

teljesítmény 40 W (E-14)!

• Szerelje ismét vissza a szűrőket!

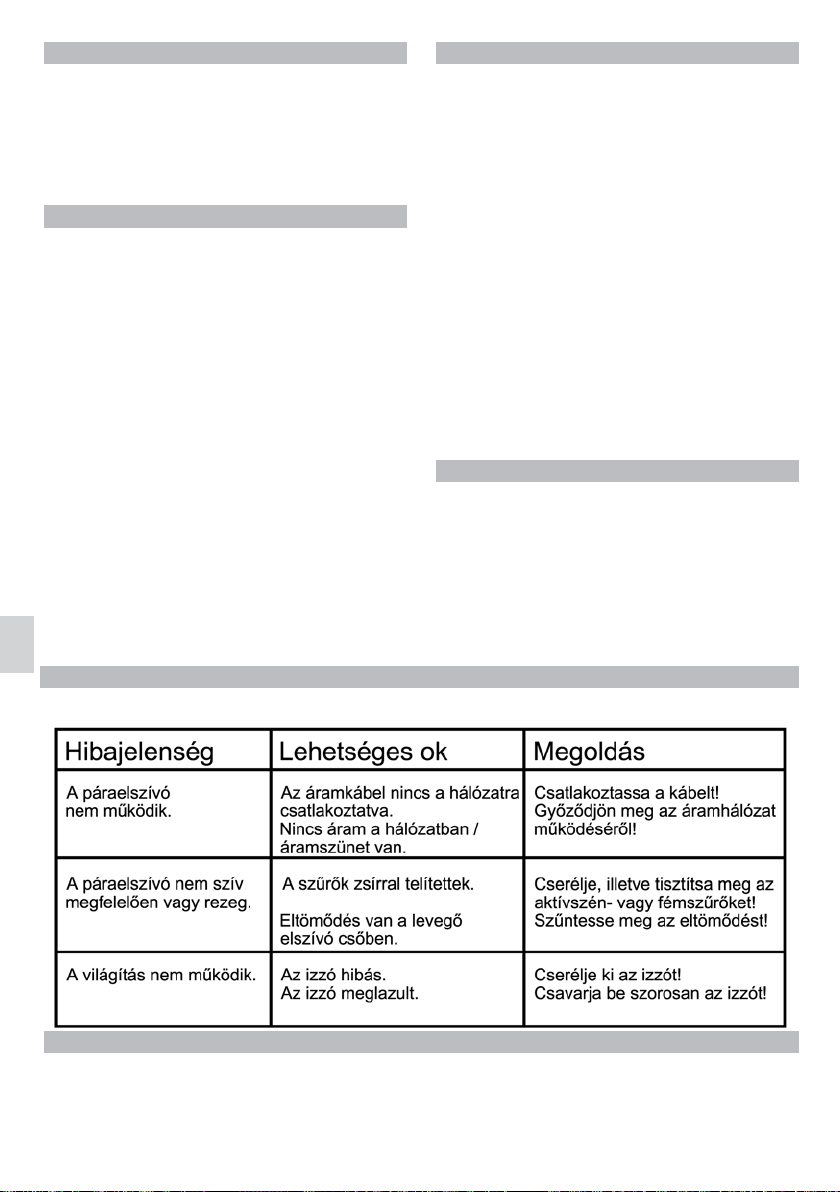

Hiba esetén

Mielőtt értesítené a Műszaki Vevőszolgálatot, kérjük ellenőrizze a következő pontokat:

A készülék méretei és műszaki adatok
Lásd 62. oldal
A TEKA fenntartja magának a jogot, hogy az esetleg szükségesnek vélt módosításokat

elvégezze a fő tulajdonságok megváltoztatása nélkül.

36

Mellékelt tartozékok

1 Szűkitő darab 150 / 120 mm
2 Fali akasztó
1 Páraelszívó akasztó
2 Kéményrögzítő elem
8 Fali rögzítő csap Ø8x40
6 Fali rögzítő csavar (Ø5x45)
4 Rögzítő csap Ø6 x 30
4 Fali rögzítő csavar (Ø4x30)
2 U-alátét Ø6,4xØ12 a fali rögzítő

csavarokhoz

2 U-alátét Ø6,4xØ18 a fali rögzítő

csavarokhoz

8 Süllyesztett fejű rozsdamentes

csavar M4x12, a felső kéményrögzí­téshez

2 Süllyesztett fejű rozsdamentes

csavar Ø3,9x19, a felső kéményrög­zítéshez

2 Kapocs

Beépítés

1. ábra (Lásd 63. oldal)
A páraelszívó beszerelésekor kérjük, tartsa
be a 34. oldalon található biztonsági
utasításokat!
A páraelszívó optimális teljesítményének
biztosítása érdekében az elvezető cső kívülre
nem lehet NÉGY MÉTERNÉL hosszabb, nem
lehet kettőnél több 90°-os görbülete és
legalább 120 Ø-nek kell lennie.

1) Jelölje be a furatok helyét és fúrja ki a (P)
(Ø8x40) és (J) (Ø6x30) rögzítő csapok
furatait!

2) Csavarozza fel a falra az (O) tartó elemet a
(Q) (Ø5x45) csavarokkal és a (H) tartó elemet
az (I) (Ø4x30) csavarokkal az 1 ábra szerint!

3) Rögzítse a (K) tartóelemet az (A4) (M4x12)
csavarokkal a páraelszívótest fölé az 1. ábrán
látható módon!

4) Akassza a páraelszívót a rögzített (O)
tartóelemre! Egyensúlyozza ki a készüléket
az (L) (M4 x 12) csavarok meghúzásával!

5) A páraelszívó belsejéből jelölje be az (R)
csapok (Ø8x40) furatainak helyét!

6) Akassza le a páraelszívót!

7) Fúrja ki a csapok furatait és szerelje fel az
(R) (Ø8x40)csapokat!

8) Akassza fel a páraelszívót és húzza meg
szorosan az (M) (M4 x 12) csavarokat az (A3)
(Ø6,4xØ12) alátétekkel és az (S) (Ø5x45)
csavarokat a (T) (Ø6,4xØ18) alátétekkel!

9) Szerelje fel a csőburkolatokat az alsó rész
(H) tartóelemre történő rögzítéssel az 1 ábrán
látható módon! Emelje meg a felső
csőburkolatot a kívánt magasságig és jelölje
be a körvonalat a falra! Távolítsa el a csőbur­kolatokat

10) Szerelje fel az (F) kapcsokat a (C)
tartóelemre!

11) Egyensúlyozza ki a (C) tartóelemet a
bejelölt körvonalon belül, jelölje be a furatokat
és készítse el a lyukakat az (E) (Ø6x30)
csapokhoz! Rögzítse a (C) tartóelemet a (D)
(Ø4x30) csavarokkal!

12) Amennyiben a belső cső átmérője Ø 120
(nem tartozék), szerelje fel a (B) részt!

13) Rögzítse megfelelően a belső csövet egy
csőszorítóval (nem tartozék) a (B) elemhez
illetve a motor levegő elszívó nyílására!

14) A belső cső felszerelése után helyezze fel
az alsó csőburkolatot a páraelszívóra és
rögzítse a felső csőburkolatot a (G) (Ø3,9x13)
csavarokkal!

Aktivszén szűrő (opcionális)

HU

Amennyiben nem lehetséges a kívülre történő
páraelvezetés, a páraelszívó üzemeltethető
aktívszén szűrők segítségével úgy is, hogy a
levegő tisztítása keringtetett üzemmódban
történik ezeken a szűrőkön keresztül.
Az aktívszén szűrők élettartama a készülék
használatának gyakoriságától és hosszától
függően három-hat hónap. Ezek a szűrők
nem moshatók és nem használhatók újra. Ha
elhasználódtak, ki kell cserélni azokat.

2. ábra (Lásd 63. oldal)

1) A szűrőket mindig a motor mindkét elszívó
részébe helyezze be úgy, hogy az (A)
szűrőnyílásokat a motorburkolat (B)
raszterébe helyezi! Végezetül forgassa el az
ábrán látható irányba!

2) Vegye le az (E) csőburkolatot! Szerelje fel
a (C) diffúzort a motor levegő kivezető nyílása
fölé! Szerelje ismét vissza az (E)
csőburkolatot!

37

Уважаемый покупатель!

Поздравляем Вас с покупкой! Мы уверены, что
это современное, функциональное и практичное
устройство, сделанное из высококачественных
материалов, будет полностью соответствовать
Вашим требованиям.
Перед первым использование вытяжки
прочтите, пожалуйста, все разделы ЭТОГО
РУКОВОДСТВА, чтобы получить максимальный
результат и избежать поломок, вызванных
неправильным использованием, а также решить
мелкие проблемы, возникающие при работе
оборудования.
Сохраните данное руководство, поскольку оно
всегда обеспечит Вас полезной информацией,
касающейся вашей кухонной вытяжки, а также
поможет пользоваться ей и другим лицам.

Правила техники безопасности

• Пожалуйста, будьте осведомлены о местных
действующих нормах законодательства в
отношении бытовых электросетей и
выведения газа.

• Убедитесь, что напряжение и частота
переменного тока в вашей электросети
соответствуют указанным на табличке с
техническими данными, расположенной
внутри вытяжки.

• Электробытовой прибор должен быть
подключен к сети с использованием
выключателя с универсальным отключением
и минимальным зазором между
разомкнутыми контактами в 3 мм. Замену
шнура питания должен осуществлять
исключительно производитель, отдел после­продажного обслуживания или квалифициро­ванный технический специалист.

RU

• После установки кухонной вытяжки
убедитесь в том, что силовой кабель сети
электропитания не находится в контакте с
любыми находящимися под напряжением
металлическими контактами.

• Избегайте подключения этого электробыто­вого прибора к вентиляционным каналам,
используемым в качестве отводов для дыма,
создаваемого неэлектрическими
источниками энергии, например, котлами,
каминами и т.д

• Если планируется использование
всасывающего вентилятора совместно с
оборудованием, работающим от неэлектри­ческих источников энергии, например с
газовой плитой, в комнате должна быть
обеспечена достаточная вентиляция.

• Большое скопление жира в кухонной вытяжке
и металлических фильтрах является
пожароопасным, жир также может стекать с
вытяжки в виде капель, поэтому вытяжка
изнутри и металлические фильтры должны
очищаться не реже одного раза в месяц.

• Нижняя часть вытяжки должна быть
установлена на высоте минимум 50 см от
электрических конфорок и 65 см от газовых и
смешанных конфорок. ПРИДЕРЖИВАЙТЕСЬ
МИНИМАЛЬНЫХ РЕКОМЕНДАЦИЙ
ИЗГОТОВИТЕЛЕЙ ПЛИТ.

• Никогда не оставляйте конфорки
работающими без установленной на них
емкости. Под действием высокой
температуры жир, скопившийся на фильтрах,
может начать капать и воспламениться.

• Избегайте приготовления пищи под
вытяжкой, когда металлические фильтры
сняты, например, для очистки в
посудомоечной машине.

• Не разводите огонь под вытяжкой.

• Отключайте вытяжку от электросети при

выполнении внутренних работ, например,
при чистке или техническом обслуживании.

• Соблюдайте осторожность и используйте
перчатки при очистке вытяжки.

• Ваша кухонная вытяжка спроектирована для
домашнего использования и только для
удаления и очистки дымов, создаваемых при
приготовлении пищи. Вы несете ответствен­ность, если она будет использоваться для
других целей, что может оказаться опасным.
Изготовитель не может нести ответственно­сти за повреждение, вызванное
ненадлежащим использованием электробы­тового прибора.

• Если возникла необходимость ремонта,
пожалуйста, обратитесь в ближайший
сервисный центр TEKA, и всегда используйте
оригинальные запасные части. Ремонт и
модификация, выполненные неквалифициро­ванным специалистом может привести к
поломке оборудования, тем самым поставив
под угрозу вашу безопасность.

• Устройство промаркировано в соответствии с
Европейской директивой 2002/96/EC
«Отходы электронного и электрического
оборудования». Данная директива находится
в рамках общеевропейского законодатель­ства относительно переработки отходов
электрического и электронного
оборудования.

• Если вытяжка работает одновременно с
другими устройствами, питающимися не от
электрической сети, вывод воздуха
(разрежение) не должно составлять более
4Па (4 x 10

• Данное устройство не предназначено для
использования маленькими детьми и
инвалидами без присмотра. Не разрешайте
детям играть с вытяжкой.

-5

бар).

38

Указатель

Страница

Описание устройства 39

Правила эксплуатации 39

Чистка и техническое обслуживание 40

Устранение неполадок 40

Размеры и технические данные 40

Вспомогательные инструменты 41

Установка 41

Фильтры на основе активного

древесного угля 41

Описание устройства

А Кнопки Вкл./Выкл., переключатель

скорости, света и панель

управления.
B Металлические фильтры
C Лампы 40 Вт (Е-14)
D, E Вертикально регулируемые чехлы

для труб Рисунок

Правила эксплуатации

Управлять вытяжкой можно с помощью
элементов управления, как показано на
рисунке.

Включите всасывающий вентилятор за
несколько минут до до начала
приготовления пищи, и убедитесь в
наличии устойчивой вентиляционной тяги
до того, как появится загрязненный воздух.

После завершения приготовления
рекомендуется оставить всасывающий
вентилятор вытяжки включенным на
несколько минут (от 3 до 5 минут), чтобы
полностью вывести загрязненный воздух
из выходного канала и не допустить
возвращения жира, дыма и запахов в
кухню.

RU

39

Чистка и техническое обслуживание

Во время выполнения чистки и
технического обслуживания соблюдайте
правила техники безопасности, указанные
на странице 38.

Чистка корпуса вытяжки

• Если корпус вашей вытяжки выполнен

из нержавеющей стали, пользуйтесь
специальными моющими средствами,
указанными в инструкции к устройству.

• Если корпус вашей вытяжки окрашен,

используйте теплую воду и нейтральное
мыло.

• Никогда не используйте металлические

мочалки, абразивные и едкие вещества
для чистки корпуса вытяжки.

• Чистите вытяжку с помощью ткани, не

образующей волокна.

• Не рекомендуется использовать

пылесос для чистки вытяжки.

Чистка металлических фильтров

Чтобы достать фильтры, слегка нажмите

на затворы и вытяните фильтры наружу.
Чистку металлических фильтров можно

осуществлять путем замачивания их в
горячей воде с нейтральным моющим
средством до полного растворения жира, а
затем полоскания фильтров под краном с
водой или с помощью специальных
средств для удаления жира.
Фильтры также можно мыть и в
посудомоечной машине. В этом случае
рекомендуется располагать их в машине
вертикально, чтобы избежать налипания
на фильтры остатков пищи.
При мытье в посудомоечной машине
металлическая поверхность фильтров
может потемнеть, что не влияет на
способность фильтров улавливать жир.
После промывки фильтры необходимо
просушить и установить их обратно в
корпус вытяжки.

Замена лампочек освещения

Выполняется следующим образом:

• Снимите металлические фильтры.

• Извлеките поврежденную/ перегоревшую

лампу. Максимальная мощность лампы
составляет 40 Вт (E-14).

• Установите на место металлические фильтры.

_________________________________________________________

Устранение неполадок

Прежде чем обращаться в Сервисный Центр, выполните следующие проверки:

RU

Размеры и технические данные
См стр. 62
TEKA INDUSTRIAL S.A. оставляет за собой право вносить изменения и дополнения в

продукцию так, как считает нужным, при этом не изменяя основных характеристик товара.

40

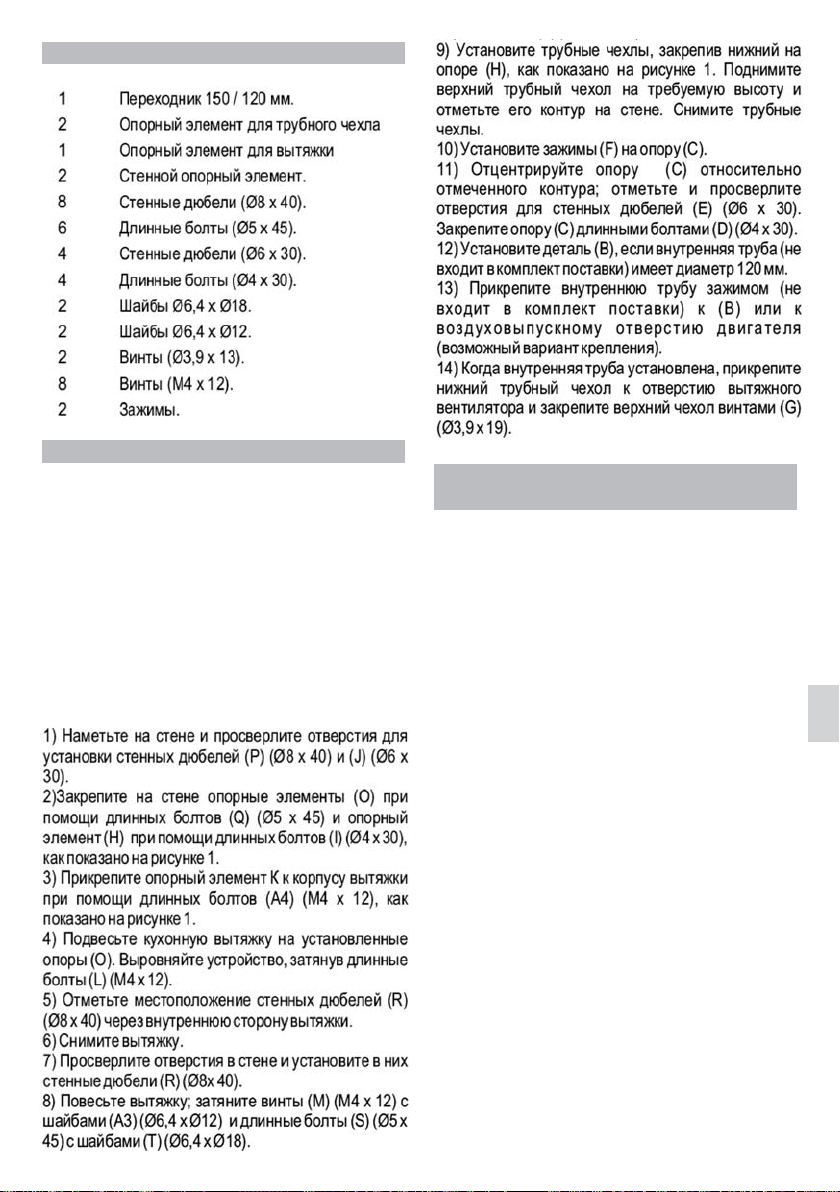

Вспомогательные инструменты

Установка

Рис 1 (стр. 63)

При установке вытяжки убедитесь в
соблюдении правил техники безопасности,
указанных на стр. 38 данного руководства.

Чтобы добиться наилучшей производи­тельности, внешняя соединительная труба
должна быть длиной не более ЧЕТЫРЕХ

o

МЕТРОВ, иметь не более двух углов 90

, а

ее диаметр - как минимум 120 мм.

Фильтры на основе активного древесного

угля (Поставляются отдельно).

Если вывод загрязненного воздуха наружу
невозможен, можно настроить кухонную
вытяжку на очистку воздуха путем
пропускания его через фильтр из
активного древесного угля.
Полезный срок службы фильтров из
активного древесного угля составляет от
трех до шести месяцев в зависимости от
условий эксплуатации. Такие фильтры не
моются и не восстанавливаются. По
истечении срока службы угольные
фильтры подлежат замене.

RU

Рис 2 (стр. 63)
Установите фильтры в боковые вытяжные
секции мотора, проделав отверстия (А)
соответствующие штырям (B) на каркасе
мотора. Поверните, как показано на
рисунке.
Снимите чехлы с труб (Е). Установите
диффузер (С) на вентиляционном
отверстии мотора. Установите обратно
чехлы (Е).

41

Шановний покупець,

Ми вітаємо Вас з Вашим вибором. Ми
переконані, що цей сучасний,
функціональний товар, створений з
використанням матеріалів найвищого
ґатунку, повністю відповідатиме Вашим
сподіванням.
Прохання прочитати всі розділи цієї
ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ до першого
використання витяжки – це забезпечує
ефективне використання та допоможе
уникнути неполадок, що можуть виникнути
через невірне використання, отже,
допоможе запобігти виникненню багатьох
дрібних проблем.
Зберігайте цю інструкцію. В ній завжди
можна найти вірну інформацію про
витяжку, підказку для інших осіб з питань її
використання.

Безпека

• Будь ласка, ознайомтесь з діючими

місцевими правилами, відносно
світлотехнічної арматури і видалення
газу.

• Перевірте, щоб напруга і частота мережі

відповідали тім, що вказано на табличці,
яка розташована всередині кухонної
витяжки.

Електропобутовий прилад має бути

• підключено до мережі з використанням

вимикача з універсальним
відключенням і мінімальним проміжком
між розімкнутими контактами у 3 мм.

• Після встановлення витяжки впевніться

в тому, що магістральний кабель
електроживлення не має точки дотику із

UA

любими іншими металевими контактами
які знаходяться під напругою.

• Уникайте підключення цього

електропобутового приладу до каналів,
які використовуються у якості
відведення для диму, який утворюється
неелектричними джерелами енергії,
наприклад, котлами, камінами і т.д.

• Якщо одночасно с обладнанням,

живлення якого відбувається за
допомогою неелектричного джерела
енергії, наприклад, варильними
апаратами с газовим обігрівом,
припускається використовувати
вентилятор, приміщення має бути
оснащено достатньою вентиляцією.

• Надмірне скопління жиру в кухонній

витяжці і металевих фільтрах дає ризик
запалення, а також може визвати
крапання, тому внутрішню поверхню

кухонної витяжки і металеві фільтри
необхідно чистити щонайменше один
раз на місяць.

• Нижня частина витяжки для кухні має

бути розташована на відстані
щонайменш у 50 см над електричними
пальниками і в 65 см над газовими або
комбінованими пальниками.

• Ніколи не залишайте газові пальники

горіти, якщо над ними не розташовано
посуд. Жир, який скопився у фільтрах,
може при збільшенні температури
крапати або запалюватися.

• Уникайте готування під кухонною

витяжкою, якщо не встановлено
металеві фільтри, наприклад при їх
чищенні в посудомийній машині.

• Вам не слід запалювати вогонь під

кухонною витяжкою.
Перед любими внутрішніми операціями,

• наприклад, під час чищення або

технічного обслуговування, вимикайте
електропобутовий прилад від мережі.

• Мі рекомендуємо користуватися

печатками и проявляти надзвичайну
обережність при чищенні внутрішньої
поверхні кухонної витяжки.

• Ваша кухонна витяжка спроектована

для домашнього використання і тільки
для виділення і очищення димів, які
утворюються при приготуванні їжі. Ви
несете відповідальність, якщо вона буде
використовуватися для інших цілей, що
може виявитися небезпечним. Виробник
не може нести відповідальність за
пошкодження, яке визвано неналежним
використанням електропобутового
приладу.

• Для здійснення ремонтних робот

зв’яжітьсь з найближчою Службою
технічного обслуговування компанії
ТЕКА, завжди використовуйте
оригінальні запасні частини. Ремонтні
роботи або змінення, які виповнено
некваліфікованим персоналом, можуть
привести до неправильного
функціонування або можуть пошкодити
електропобутовий прилад, поставивши
під загрозу Вашу безпеку.

• Витяг повітря не повинен проникати в

димохід, який використовується для
висмоктування диму з приладів, які
працюють на газі чи іншому паливі.

• Увага:якщо чищення виконується не за

інструкцією, може виникнути займання
витяжки.

42

Зміст

Сторінка

Опис продукту 43

Інструкція з використання 43

Чистка та догляд 44

Усунення несправностей 44

Розміри та технічні параметри 44

Аксесуари в комплекті 45

Монтаж 45

Вугільний фільтр 45

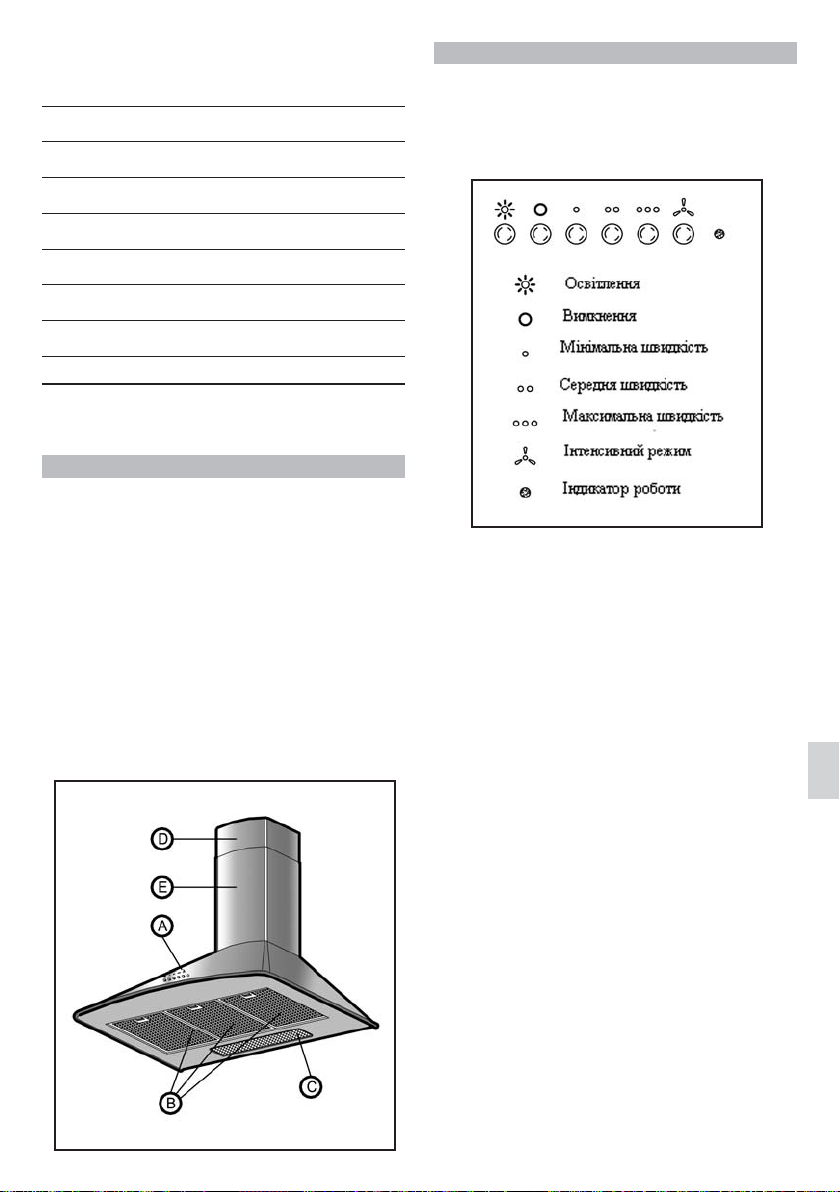

Керівництво з експлуатації

А Кнопка вкл./викл., селекторний

перемикач швидкості, сигнальні
лампочки освітлення роботи.

В Металеві фільтри

С Світильник з двома лампами 40 Вт

(Е-14)

D, E Кожухи труб які регулюються у

вертикальному напрямку

Використання

Ви можете здійснювати керування
кухонною витяжкою за допомогою органів
керування , які показано на схемі.

Для покращення тяги рекомендуємо
включити витяжний вентилятор за декілька
хвилин до початку готування для того, щоб
забезпечити створення встановленого
безперервного потоку повітря при
виділенні диму.

Аналогічним чином дайте витяжному
вентилятору попрацювати декілька хвилин
після завершення готування для того, щоб
повністю виділити запахи та дим.

UA

43

Очистка і технічне обслуговування

Під час роботи по технічному
обслуговуванню і чищенню впевніться в
дотриманні інструкції з техніки безпеки, які
наведено у розділі «Безпека» даного
керівництва.

Чищення корпусу кухонної витяжки

• Якщо Ваша кухонна витяжка

виготовляється із нержавіючої сталі,
використовуйте чистячи засоби, які
створено спеціально для цього
матеріалу, які указано в інструкціях до
виробу.

• Якщо Ваша витяжка для кухні окрашена,

використовуйте теплу воду та
нейтральне мило.

• Ніколи не використовуйте металеві

скребки , абразивні поверхні або
корозійнеактивні продукти.

• Сушіть витяжку для кухні з

використанням тканини, яка не залишає
волокон.

Чищення металевих фільтрів.

Для видалення фільтрів з їх фіксаторів,

легко натисніть на замки, а потім вийміть
їх.
Металеві фільтри можна чистити шляхом
замочування їх у гарячій воді з
нейтральним миючим засобом до тих пір,
доки жир не буде розчинене, а потім
прополощіть їх під краном, або з
використанням спеціальних засобів для
виділення жиру. Вони можуть також бути
вимиті у посудомийній машині. У цьому
випадку рекомендовано встановити їх
вертикально, щоб запобігти налипання на
них залишків їжі.
Чищення посудомийної машини з
агресивними миючими засобами або
складами для полірування може
пошкодити металеву поверхню (затемніти
її), хоча це і не скажеться на їх здатності
утримувати жир.
Після чищення дайте їм просохнути, а
потім встановіть на місце у кухонну
витяжку.

Заміна лампочок.

Поступіть наступним чином:

• Виділіть металеві фільтри

• Замініть поламану/перегорілу лампочку.

Максимальна потужність лампи складає
40 Вт (Е-14).

• Встановіть на місце металеві фільтри.

_________________________________________________________

Вирішення проблем

Виповніть наступну перевірку перед тим, як звертатися у відділ Технічного обслуговування:

UA

Розміри та технічні умови

Див. сторінку 62.

Компанія Тека залишає за собою право внесення змін і виправлень у свої вироби, без змін
їх основних характеристик, коли вона вирішить що це необхідне.

44

Приладдя що поставляються

1 редуктор 150/120 мм
2 кріплення кришки димоходу
1 кріплення витяжки
2 кріплення до стіни
8 кріплень до стіни (ø 8 х 40)
6 довгих болтів (ø5 х 45)
4 кріплення до стіни (ø 6 х 30)
4 довгих болтів (ø4 х 30)
2 шайби ø6,4 х ø 18
2 шайби ø6,4 х ø 12
2 гвинта (ø 3,9 х 19)
8 гвинта (М4 х 12)
2 кліпси

Встановлення

При встановленні витяжки для кухні
впевніться у виконанні усіх керівництв з
техніки безпеки, яки наведено в даному
керівництві.
Для отримання оптимальних розмірів
характеристик зовнішній канал має бути
довжиною НЕ БІЛЬШ ЧОТИРОХ МЕТРІВ,

о

має не більш двох кутів 90

, а його діаметр

має складати щонайменш 120 мм.

1. Відмітьте та прокрутіть отвори для
встановлення кріплень на стіні (P) (ø8 х 40)
та (J) (ø6 х 30).

2. Прикріпіть кріплення (O) до стіни за
допомогою довгих болтів (Q) (ø5 х 45) та
основи (H) з довгими болтами (I) (ø4 х 30)
так, як показано на малюнку 1.

3. Прилаштуйте кріплення (К) до корпусу
витяжки за допомогою довгих болтів (А4)
(М4 х 12), як показано на малюнку 1.

4. Підвісьте кухонну витяжку на
встановлені основи (O). Закріпіть пристрій
– затягніть довгі болти (L) (М4 х 12).

5. Позначте місце розташування кріплень для
стіни (R) (ø8 х 40) зсередини кухонної витяжки.

6. Зніміть кухонну витяжку.

7. Просвердліть стіну та встановіть
кріплення (R) до стіни (ø8 х 40).

8. Підвісьте кухонну витяжку на
встановлені основи, затягніть довгі болти
(M) (М4 х 12) з шайбами (A3) (ø6,4 х ø 12)
та довгі болти (S) (ø5 х 45) з шайбами (Т)
(ø6,4 х ø 18).

9. Встановіть кришку димоходу, нижню – на
основу (H), так, як показано на малюнку 1.
Верхню кришку підніміть вгору на бажану
висоту та відмітьте на стінці її край. Зніміть
кришки.

10. На основу (C) встановіть кліпси (F).

11. Відцентруйте основу (C) щодо відмітки
кришки, намітьте та прокрутіть місця для
кріплень на стіну (E) (ø6 х 30). Закріпіть
основу (C) довгими болтами (D) (ø4 х 30).

12. Встановіть частину (В), якщо розмір
внутрішньої кришки (не постачається) є

120.

13. Закріпіть внутрішню кришку за
допомогою кліпси (не постачається) до (В)
або отвору виходу повітря від двигуна, в
залежності від випадку.

14. Після встановлення внутрішньої
кришки встановіть декоративне покриття
на виході з вентилятора та закріпіть його
гвинтами (G) (ø3, 9 х 19).

Вугільні фільтри

Вивід газу назовні неможливий, якщо
кухонна витяжка не очищує повітря
пропускаючи його через активні вугільні
фільтри. Вугільні фільтри активні протягом
від 3 до 6 місяців, залежно від індивідуаль­них умов використання. Ці фільтри не
можна мити або повторно використову­вати. Після закінчення терміну активності
такі фільтри необхідно замінити.

Мал. 2

1) Покладіть фільтри у бічну продувну
секцію мотора, так, щоби отвори у
фільтрах попадали (А) на штирі (В) каркасу
мотору. Поверніть, як показано на
малюнку.

2) Зніміть кришки труби (Е). Встановіть
дифузор (С) на вентиляційний отвір
мотору. Знову встановіть кришки труби (Е).

UA

45

Vážení zákazníci,

blahoželáme vám k dobrému výberu. Sme
presvedčení, že s týmto moderným,
praktickým a funkčným prístrojom budete
spokojní a že vyhovie vašim nárokom. Pri
jeho výrobe boli použité tie najkvalitnejšie
materiály.
Skôr, ako začnete spotrebič používať,
starostlivo si preštudujte tento návod na
obsluhu. Dozviete sa z neho, ako odsávač
správne používať a ako sa vyhnúť škodám
v dôsledku nesprávnej obsluhy. Nájdete
v ňom aj niekoľko rád, ako sa menšie
problémy dajú odstrániť vlastnými silami.
Po prečítaní vám odporúčame návod si
uschovať, aby ste mali text poruke vždy, keď
budete potrebovať konkrétnu informáciu.
Pomôžete tým aj iným osobám, ktoré budú
prístroj používať.

Bezpečnostné pokyny

• Dodržiavajte všetky ustanovenia platných

predpisov, týkajúcich sa inštalácie
elektrických spotrebičov v domácnostiach
avetracích zariadení.

• Overte si, že údaje o napätí a frekvencii

prúdu v elektrickej sieti zodpovedajú
údajom uvedeným na výrobnom štítku vo
vnútri spotrebiča.

• Prístroj musí byť od elektrickej siete

oddelený poistkou, ktorá vyhovuje platným
vnútroštátnym normám. PRÍVODNÚ
ŠNÚRU NIE JE DOVOLENÉ VYMIEŇAŤ –
MÔŽE TAK UROBIŤ LEN
AUTORIZOVANÉ SERVISNÉ
STREDISKO.

• Keď odsávač výparov namontujete, overte

SK

si, že prívodná šnúra sa nedotýka ostrých
kovových predmetov.

• Spotrebič nepripájajte kpotrubiu, ktoré sa

používa na odvádzanie výparov a dymu
z rôznych neelektrických zdrojov energie,
akými sú napr. otvorené krby, kotly atď.

• Ak budete odsávač používať súčasne

s neelektrickými prístrojmi (napr. s
plynovým varičom a pod.), musíte
miestnosť primerane vetrať.

• Pri nadmernom hromadení tukov

vkovových filtroch avodsávači samotnom
hrozí, že tuk bude stekať aže sa prípadne
zapáli. Preto vnútrajšok odsávača i kovové
filtre čistite aspoň raz za mesiac.

• Dolná časť kuchynského odsávača musí

byť upevnená najmenej 50 cm nad
úrovňou plochy elektrického variča a65 cm
nad úrovňou dosky plynového alebo
kombinovaného variča. DODRŽIAVAJTE
PRITOM POKYNY VÝROBCU TÝCHTO
ZARIADENÍ.

• Nikdy nenechávajte horieť plynový sporák

bez toho, aby ste naň neumiestnili nádobu.
Tuk usadený vo filtroch sa môže
s narastajúcou teplotou rozpúšťať a
kvapkať na horáky, takže by sa mohol
zapáliť.

• Pod odsávačom nikdy nevarte, ak v ňom

nie sú namontované filtre (napr. ak ich
práve čistíte vumývačke riadu).

• Pod odsávačom jedlá nikdy neflambujte.

• Vždy, keď budete manipulovať

s vnútrajškom odsávača (napr. pri čistení
alebo údržbe), spotrebič najprv odpojte od
siete.

• Pri čistení vnútorných častí odsávača

postupujte mimoriadne obozretne;
odporúčame vám používať ochranné
rukavice.

• Odsávač je skonštruovaný na používanie

vdomácnosti, a to len na odsávanie, resp.
čistenie výparov a plynov, vznikajúcich pri
príprave potravín. Ak spotrebič použijete
na iné účely, preberáte na seba všetku
zodpovednosť. Takýto postup môže byť
nebezpečný. Výrobca nenesie
zodpovednosť za škody, spôsobené
nesprávnym použitím spotrebiča.

• Pri poruche kontaktujte najbližší

autorizovaný servis spoločnosti TEKA a
používajte vždy originálne náhradné diely.
Opravy alebo úpravy, ktoré by vykonali
nekvalifikované osoby, môžu jednak
poškodiť spotrebič ajednak ohroziť vašu
bezpečnosť.

• Spotrebič je označený v súlade

s európskou normou č. 2002/96/EÚ „O
elektrickom a elektronickom odpade“
(WEEE).Táto smernica vytvára jednotný
európsky rámec pre spätný odber
aopätovné využitie vyradených prístrojov.

• Ak je odsávač kuchynských výparov

vprevádzke zároveň sinými zdrojmi ohňa,
podtlak vpríslušnej miestnosti nesmie byť
vyšší ako 4Pa (4x10-5bar).

46

Obsah

Strana

Popis spotrebiča 47

Návod na obsluhu 47

Čistenie aúdržba 48

Odstraňovanie problémov 48

Rozmery atechnické údaje 48

Dodávané príslušenstvo 49

Montáž 49

Aktívne uhlíkové filtre 49

Popis spotrebiča

Návod na obsluhu

Funkcie odsávača výparov sa nastavujú
pomocou ovládačov, tak, ako je znázornené
na obrázku.

Svetlo

Vypnuté

Minimálna rýchlosť

Stredná rýchlosť

Maximálna rýchlosť

Intenzívne odsávanie

А Zapínanie programov s tlačidlom

osvetlenia a regulácie rýchlosti
odsávania spríslušnou

kontrolkou
B Kovové filtre
C Osvetlenie pozostávajúce z dvoch

žiaroviek – 40 W (E-14)
D, E Výškovo nastaviteľné posuvné kryty

odsávacieho potrubia

Kontrolka funkcií

Ak chcete docieliť účinnejšie odsávanie,
odporúčame zapnúť odsávač už niekoľko
minút pred začiatkom varenia, aby ste tak
ešte pred tvorbou výparov vytvorili podmienky
na plynulé a rovnomerné odsávanie vzduchu.
Práve tak by mal byť odsávač zapnutý ešte aj
niekoľko minút po skončení varenia, aby ste
z miestnosti odstránili aj posledné zvyšky
výparov apachov.

SK

47

Čistenie aúdržba

Pri čistení a údržbe prístroja dodržiavajte
bezpečnostné pokyny uvedené na strane 46

Čistenie telesa odsávača

• Ak je váš odsávač vyrobený znehrdzave-

júcej ušľachtilej ocele, na čistenie
používajte len špeciálne čistiace
prostriedky vhodné na uvedený druh
materiálu a dodržiavajte pritom pokyny
výrobcov týchto prostriedkov.

• Ak je váš odsávač lakovaný, používajte na

čistenie letnú vodu a neutrálne mydlo.
Nepoužívajte čistiace prostriedky,
obsahujúce abrazívne alebo leptajúce
látky, prípadne riedidlá.

• Nikdy nepoužívajte kovové škrabky a kefy

ani abrazívne či leptajúce čistiace
prostriedky.

• Po vyčistení prístroj osušte handričkou,

ktorá nezanecháva vlákna.

• Neodporúča sa používanie parných

čistiacich zariadení.

Ak chcete z prístroja vybrať filtre, najprv
uvoľnite držiaky filtrov – zľahka stlačte
záklopky afiltre vytiahnite.
Aby ste si čistenie filtrov uľahčili, môžete ich
predtým namočiť do horúcej vody
sneutrálnym mydlom, aby zvyšky nazhromaž­deného tuku zmäkli a rozpustili sa, takže
potom ich už len jednoducho spláchnete
prúdom tečúcej vody. Možno takisto aplikovať
rôzne špeciálne spreje na odstránenie
mastnoty. Navyčistene filtrov možno použiť aj
umývačku riadu. V takom prípade je vhodné
umiestniť filter vumývačke vertikálne, aby sa
v ňom nezachytávali zvyšky jedla z riadu.
Čistenie v umývačke riadu môže zapríčiniť
stmavnutie kovového povrchu, čo však nemá
negatívny vplyv na absorpčnú schopnosť filtra.
Po vyčistení dajte filtre uschnúť na vzduch
aaž potom ich vložte späť do odsávača.

Postupujte takto:
Zložte kovové filtre.
Poškodenú žiarovku vymeňte – najvyšší
povolený príkon 40 W (E-14)
Filtre vráťte na miesto.

Čistenie kovových filtrov

Výmena žiarovky

_________________________________________________________

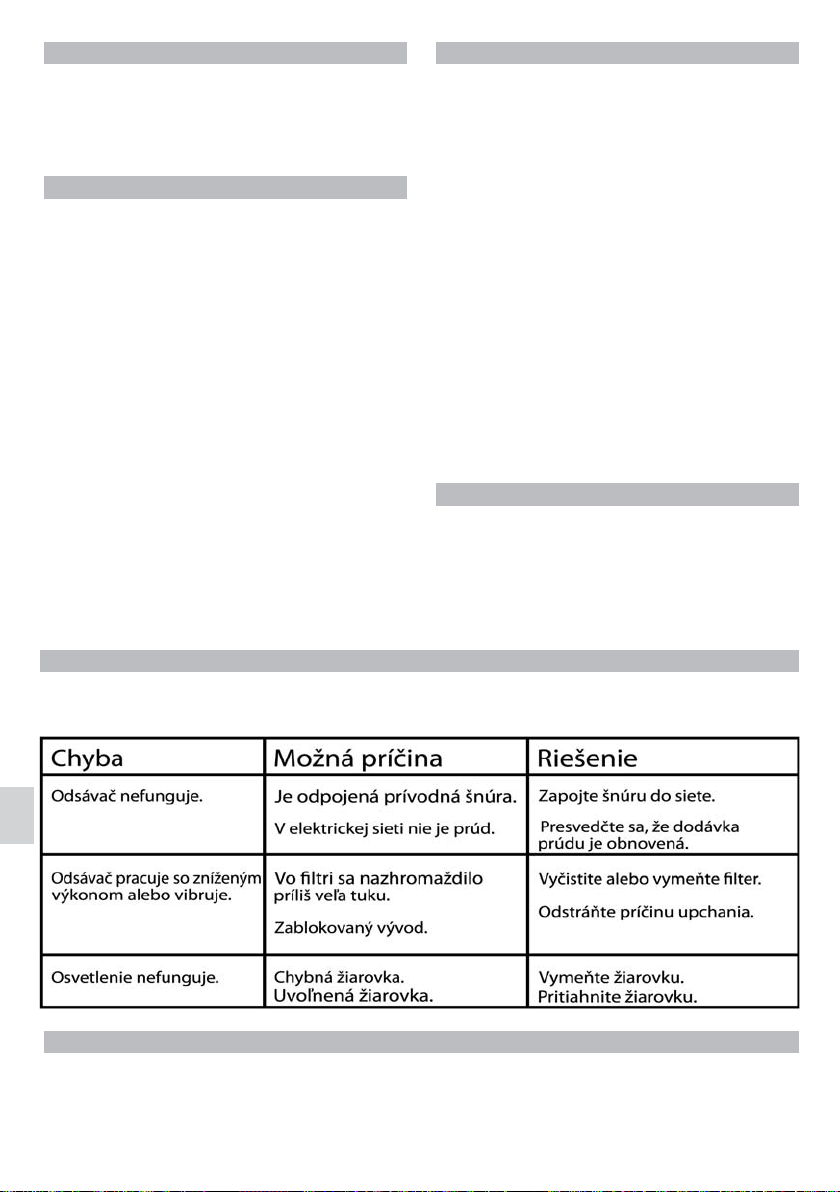

Odstraňovanie problémov

Skôr, ako by ste sa so žiadosťou o pomoc obrátili na opravovňu, preverte, či problém
neodstránite vlastnými silami:

SK

Rozmery prístroja atechnická charakteristika
Pozri str. 62.
Spoločnosť TEKA INDUSTRIAL S. A. si vyhradzuje právo na nevyhnutnú zmenu či úpravu

svojich výrobkov, avšak bez toho, aby sa zmenili ich základné vlastnosti.

48

Dodávané príslušenstvo

1 150/125 mm redukcia
1 ventil s poistkou proti spätnému

odrazu
2 držiaky krytu potrubia
1 držiak odsávača
2 držiaky pre upevnenie prístroja na

stenu
8 kotvičiek (Ø 8 x 40)
6 dlhých skrutiek (Ø 5 x 45)
4 kotvičky (Ø 6 x 30)
4 dlhé skrutky (Ø 4 x 30)
2 podložky pod matice M6
2 podložky pod matice M4
2 skrutky (Ø 3,9 x 19)
4 skrutky (M4 x 12)

Inštalácia

Obr. 1 (str. 63)

Vytiahnite hornú časť krytu do požadovanej výšky
a zaznačte tvar krytu na stenu. Zložte kryty
potrubia.

10) Pripevnite svorky (F) k držiaku (C).

11) Vycentrujte držiak (C) podľa náčrtku, ktorý ste
nakreslili na stenu. Narysujte a vyvŕtajte do steny
body, do ktorých vložíte kotvičky € (∅Ø6 x 30).
Pripevnite držiak (C) pomocou dlhých skrutiek (D)
(Ø4 x 30).

12) Nasaďte diel (B) v prípade, že vnútorné
potrubie )nedodáva sa spolu s prístrojom) má
priemer Ø 150 mm. Ak je vnútorný priemer
potrubia Ø120 mm, nasaďte časť (A) + časť (B).

13) Pripevnite vnútorné potrubie s pomocou
pripínacej svorky (nie je súčasťou vybavenia) k
dielu (A), resp. (B).

14) Po pripevnení vnútorného potrubia nasaďte
spodnú časť krytu potrubia na vývod ventilátora
odsávača a horný kryt potrubia pripevnite s
pomocou závrtiek (G) (Ø3,9 x 19).

Pred inštalácii kuchynského odsávača výparov sa
ubezpečte, že sú splnené všetky bezpečnostné
pokyny uvedené na str. 2.

Aby zariadenie pracovalo s optimálnym výkonom,
dĺžka odvodného potrubia nemá prekročiť 4 m.
Potrubie nesmie viac ako dve kolená s uhlom 90°
a priemer potrubia musí byť najmenej Ø120 mm.

1) S pomocou priloženej schémy nakreslite a
vyvŕtajte body, ktoré poslúžia na umiestnenie
kotvičiek do steny (P) (Ø8 x 40) a (J) (Ø6 x 30).

2) Pomocou dlhých skrutiek (Q) (Ø5 x 45)
pripevnite držiak (O) a dlhými skrutkami (I) (Ø4 x

30) upevnite držiak (H) tak, ako je znázornené na
obr. 1.

3) Zaveste odsávač na namontované podpery (O)
a upevnite ho pomocou dlhých skrutiek (L) (M4 x

12).

4) Pomocou dhlých skrutiek (K), aby
digestoře pomocou dlhých skrutiek (A4) (M4
x 12), ako je uvedené na obrázku 1.

5) Priložte telo odsávača k stene a cez otvory na
prichytenie načrtnite na stenu umiestnenie
kotvičiek (R) (Ø8 x 40).

6) Zložte kuchynský odsávač.

7) Vyvŕtajte do steny otvory a zasuňte do nich
kotvičky (R) (Ø8 x 40).

8) Odsávač zaveste, pritiahnite závrtky (M) (M4 x

12) s podložkami (A3) (Ø6,4 x Ø12) a dlhé skrutky
(S) (Ø5 x 45) s podložkami (T) (Ø6,4 x Ø18).

Aktívne uhlíkové filtre (doplnkové vybavenie)

Ak sa výpary nedajú odvádzať von zkuchyne,
je možné do odsávača namontovať filtre
s aktívnym uhlím, ktoré dokážu prečistiť
aobnoviť vzduch ivuzavretej miestnosti.
Uhlíkové filtre majú životnosť od troch do
šiestich mesiacov vzávislosti od podmienok
používania. Aktívne uhlíkové filtre sa nedajú
čistiť ani regenerovať. Po uplynutí doby
životnosti ich treba nahradiť novými.

Obr. 2 (str. 63)

1) Založte filtre na odsávacie potrubie po
oboch stranách motora, a to tak, že otvory
filtrov (A) nasuniete na os (B) krytu motora.
Nakoniec ich otočte smerom, aký je
znázornený na obrázku.

2) Odstráňte kryt odsávacieho potrubia (E).
Umiestnite difuzér (C) na odsávací otvor
motora. Kryt odsávacieho potrubia (E)
inštalujte späť.

SK

9) Na potrubie namontujete kryty; spodný kryt
pripevnite k držiaku (H), ako ukazuje obr. 1.

49

Váženy zákazníku,

blahopřejeme Vám k dobrému vyběru. Jsme
přesvědčeni, že s tímto moderním, praktickym a
funkčním přístrojem, při jehož vyrobě byly
použity nejkvalitnější materiály, budete plně
spokojeni. Předtím než začnete přístroj používat
si laskavě přečtěte tento NÁVOD K POUŽITÍ.
Seznámíte se s tím jak Váš přístroj správně
používat a dozvíte se jak postupovat v případě,
že se vyskytnou drobné potíže. Předejdete tak
problémům, které by se mohly vyskytnout při
nesprávném použití přístroje. Po přečtení
doporučujeme tento návod uschovat, neboť
může Vám či Vašim blí kym kteří budou přístroj
používat, kdykoliv v budoucnosti posloužit jako
užitečny zdroj informací o Vašem přístroji.
Po přečtení doporučujeme tento návod
uschovat, neboť může Vám či Vašim blízkým
kteří budou přístroj používat, kdykoliv v
budoucnosti posloužit jako užitečný zdroj
informací o Vašem přístroji.

Bezpečnostní pokyny

• Prosíme Vás, abyste se seznámili s

příslušnymi vy hláškami a předpisy
tykajícími se elektrické instalace a plynového
vedení.

• Ověřte si, že údaje o napětí a proudu v

elektrické síti odpovídají údajům uvedenych
na štítku, ktery je umístěn uvnitř přístroje.

• Připojení k síti musí byt opatřeno tavitelnou

pojistkou pro běžny zkrat, s minimální
vzdáleností kontaktů 3 mm.

• Poté co kuchyňskou digestoř nainstalujete,

ověřte si, že se hlavní napájecí kabel
nedotyká žádnych ostrych, resp. žhavych

CZ

kovovych předmětů.

• Přístroj nepřipojujte k potrubí, které se

používá jako odvodní vedení par z jinych
zařízení, které nejsou poháněny elektrickou
energií (př. boiler, komín, atd.)

• Pokud budete používat ventilátor odsavače

současně s jinymi přístroji poháněnymi jinak
než elektrickou energií (př. plynovy vařič),
musí byt daná místnost dostatečně
odvětraná.

• Při nadměrném hromadění tuků v prostoru

odsavače a kovovych filtrech vzrůstá riziko

rozpouštění a stékání tuků a vzniku požáru. Z
tohoto důvodu je nutné čistit filtr i odsavač
nejméně jednou měsíčně.

• Spodní část kuchyňského odsavače musí byt
upevněna nejméně 50 cm nad deskou
elektrického vařiče a nejméně 65 cm nad
deskou plynového nebo kombinovaného
vařiče. ŘIĎTE SE MINIMÁLNÍ VZDÁLENOSTÍ
UDÁVANOU VÝROBCEM SPORÁKU.

• Nikdy nenechávejte hořet plynovy sporák, aniž
byste na hořák umístili ohřívací nádobu. Tuk
akumulovany ve filtrech se může s růstem
teploty začít rozpouštět a kapat na zapálené
hořáky.

• Pokud nejsou v odsavači nasazené kovové
filtry (či títe je myčce na nádobí), nevařte na
vařiči pod odsav čem.

• Nikdy nepracujte pod odsavačem s otevřenym
ohněm (flambování, atd.).

• Pokaždé když budete manipulovat s vnitřkem
přístroje (čištění, údržba), ověřte si, zda je
přístroj odpojení od elektrické sítě.

• Při čištění vnitřku odsavače postupujte zvláště
obezřetně a používejte ochranné rukavice.

• Váš kuchyňsky odsavač je konstruován k
odsávání a čištění par a plynů, které vznikají
při přípravě jídla. Pokud přístroj použijete k
jinym účelům, může to byt nebezpečné.
Vyrobce za škody způsobené při nesprá ném
použití přístroje nenese žádnou
odpovědnost.

• V případě poruchy kontaktujte nejbližší
autorizovany servis TEKA, ktery používá
vyhradně originální náhra ní díly. Jakékoliv
opravy nebo úpravy provedené neautorizo­vanym servisem mohou vést ke zhoršení
provozních vlastností

50

Obsah

Strana

Popis pfiístroje 51

Návod k pouÏívání 51

âi‰tûní a údrÏba 53

Pokud nûco nefunguje 53

Dodávané pfiíslu‰enství 54

Instalace 54

Aktivní uhlíkov˘ filtr 54

popis pfiístroje

Návod na pouÏívání

Tlaãítky znázornûn˘mi na níÏe uvedeném obrázku
lze ovládat jednotlivé funkce odsavaãe.

Osvětlení

Vypnutí

Minimální rychlost

Střední rychlost

A Tlačítko Zapnuto/Vypnuto, ovladač rychlosti,

osvětlení a ukazatel

výkonu.
B Kovové filtry
C Světlo se dvěma žárovkami – 40 W (E-14)
D,E Vertikálně posuvné kryty odta hového potrubí

Maximální rychlost

Dodatečny ventilátor

Kontrolka

Pro lep‰í odpafiování doporuãujeme zapnout
odsavaã nûkolik (asi 3-5) minut pfied zaãátkem
vafiení, tok vzduchu je pak pfii odsávání d˘mu
plynul˘.
RovnûÏ po ukonãení vafiení ponechte z dÛvodu
odstranûní ve‰kerého d˘mu a pachÛ odsavaã
je‰tû nûkolik minut zapnut˘.

CZ

51

âi‰tûní a údrÏba

Pfii ãi‰tûní a údrÏbû dodrÏujte bezpeãnostní
pokyny uvedené na str. 50.

âi‰tûní tûlesa odsavaãe

• Je-li Vበodsavaã vyroben z nerezové oceli,
pouÏívejte speciální ãistící prostfiedky na
nerezové povrchy a drÏte se jejich návodÛ
k pouÏití

• Je-li Vበodsavaã vyroben z lakované oceli,
pouÏívejte k ãi‰tûní vlaÏnou neutrální m˘dlovou
vodu

• Nikdy nepouÏívejte kovové drátûnky ani
abrazivní a korozivní pfiípravky

• Odsavaã vysu‰te hadfiíkem nezanechávajícím
vlákna

âi‰tûní kovového filtru

• Pfii vyjímání filtrÛ z upevnûní nejprve lehce
zatlaãte západky a filtr vyjmûte

• Kovové drátûné filtr y mÛÏete ãistit
ponecháním v horké vodû s neutrálním
detergentem, dokud se neuvolní mastnota

a následn˘m opláchnutím a smytím zbytkÛ
neãistot tekoucí vodou, event. ãistících
prostfiedkÛ. Filtry mÛÏete ãistit také v myãce
nádobí. V takovém pfiípadû Vám doporuãujeme
umístit je do myãky ve vertikální poloze, ãímÏ
zabráníte usazování zbytkÛ potravin na jejich
povrchu

• âi‰tûní vmyãce nádobí pfii pouÏití agresivních
ãistících prostfiedkÛ mÛÏe mít za následek
zãernání povrchu kovov˘ch filtrÛ. Toto nemá
Ïádn˘ vliv na schopnost filtru zachycovat
v˘pary a mastnotu

• Po vyãi‰tûní nechte filtry oschnout a umístûte
je zpût do tûlesa odsavaãe

V˘mûna Ïárovek

Postupujte následovnû:

• Vyjmûte kovové drátûné filtry

• VymûÀte prasklou/spálenou Ïárovku.
Maximální v˘kon Ïárovky musí b˘t 40 W (E 14)

• VraÈte zpût kovové filtry

_________________________________________________________

Pokud nûco nefunguje

NeÏ se rozhodnete kontaktovat odborn˘ ser vis, pokuste se odstranit problém s pomocí následující tabulky

CZ

strana 62

Teka Industrial S.A. si vyhrazuje právo provádût zmûny a úpravy sv˘ch v˘robkÛ bez vlivu na jejich
základní uÏitné parametry, uzná-li to za nutné

52

.

Dodávané pfiíslu‰enství

1 150/125 mm redukce
1 zpûtná klapka
2 drÏák krytu ventilaãního potrubí
1 DrÏák odsavaãe
2 DrÏáky pro upevnûní ke zdi
8 HmoÏdinky do zdiva (∅8 x 40)
6 Dlouhé ‰rouby (∅5 x 45)
4 HmoÏdinky do zdiva (∅6 x 30)
4 Dlouhé ‰rouby (∅4 x 30)
2 PodloÏky pod matice M6
2 PodloÏky pod matice M4
2 Vruty (∅3.9 x 19)
2 svorky

11) Srovnejte drÏák (C), oznaãte a vyvr tejte
otvory pro hmoÏdinky (E) (∅6x30). Pomocí
‰roubÛ (D) (4x30) pfiipevnûte drÏák (C).

12) Pfiipevnûte ãást (B), pokud má vnitfiní
odtahové potrubí (nedodává se) prÛmûr ∅120
mm.

13) Pfiipojte pomocí svorky (nedodává se)k
vnitfinímu odtahovému potrubí (B) nebo
kv˘vodu vzduchu zmotoru.

14) Jakmile je vnitfiní odtahové potrubí
nainstalováno, nasaìte spodní kryt kolem
v˘vodu ventilátoru a pfiipevnûte pomocí ‰roubÛ
(G) (∅3,9x19) horní kryt.

Instalace

Obr. 1 (strana 63)

Pfii montáÏi kuchyÀského odsavaãe par
dodrÏujte bezpeãnostní pokyny uvedené na
stranû 50.

Pro dosaÏení optimálního v˘konu nesmí b˘t
vnûj‰í v˘vod del‰í neÏ âTY¤I METRY, nesmí
mít více neÏ dva úhly 90o a jeho prÛmûr musí
b˘t nejménû ∅120mm.

1) Oznaãte a vyvrtejte otvory ve zdi pro
hmoÏdinky (P) (∅8x40) a (J) (∅6x30).

2) Pomocí ‰roubÛ (Q) (5x45) pfiipevnûte drÏák
(O)na zeì a pomocí ‰roubÛ (I) (∅4x30)
pfiipevnûte drÏák (H), dle obr. 1.

3) Pomocí dhl˘ch ‰roubÛ (K), aby digestofie
pomocí dlouh˘ch ‰roubÛ (A4) (M4 x 12), jak je
uvedeno na obr.1.

4) Za pomoci dlouh˘ch ‰roubÛ (L) (M4 x 12)
upevnûte drÏák (O) ktûlu odsavaãe.

5) Oznaãte vnitfikem kuchyÀského odsavaãe
pare umístûní hmoÏdinek (R) (∅8x40).

6) Sejmûte kuchyÀsk˘ odsavaã par.

7) Vyvrtejte otvory do zdi a nasaìte hmoÏdinky
(R) (∅8x40).

8) Zavûste kuchyÀsk˘ odsavaã par, utáhnûte
‰rouby (M) (M4x12) s podloÏkami (A3)
(∅6,4x12) a ‰rouby (S) (∅5x45) spodloÏkami
(T) (∅6,4x18).

9) Nasaìte kryty odtahového potrubí, spodní
pfiipevnûte k drÏáku (H) dle obr.1. Horní kryt
zvednûte do poÏadované v˘‰ky a oznaãte na
zdi. Poté kryty sejmûte.

10) Pfiipevnûte svorky (F) kdrÏáku (C).

Aktivní uhlíkov˘ filtr (volitelné pfiíslu‰enství)

Není-li moÏn˘ externí odvod plynÛ a par z místnosti,
je moÏno odsavaã vybavit aktivními uhlíkov˘mi filtry
pro ãi‰tûní a recyklaci vzduchu.

Aktivní uhlíkové filtry mají Ïivotnost od tfií do ‰esti
mûsícÛ, v závislosti na podmínkách pouÏívání. Tyto
filtry nemohou b˘t znovu vyãi‰tûny ani zregenerovány.
Po skonãení Ïivotnosti musí b˘t vÏdy vymûnûny.

Obrázek 2 (strana 63)

1 Umístûte filtry do postranní ãásti sání motoru.

Vy tvofite vnich otvory (A) kopírující stfiedové
ãepy motoru (B). Otoãte tak jak je znázornûno na
obrázku.

2 Sejmûte kryty odtahové potrubí (E). Nainstalujte

difuzér (C) na otvor pro odvod vzduchu u motoru.
Dejte zpût kryty odtahové potrubí (E

).

53

CZ

Dragi clienti:
Va felicitam pentru alegerea facuta.Suntem
siguri ca acest dispozitiv modern, functional si
practic, facut cu piese de cea mai buna
calitate, va corespunde nevoilor dvs.
Va rugam sa cititi fiecare sectiune a acestui
MANUAL DE INSTRUCTIUNI inainte
de a folosi hota de bucatarie pentru prima
data, pentru a asigura o functionare optima a
dispozitivului si pentru a evita defectiunile
provocate de folosirea incorecta, precum si
pentru a putea rezolva orice problema minora
aparuta.
Pastrati acest manual, deoarece poate oferi
informatii utile despre hota de bucatarie in
orice moment si de asemenea va ajuta si alte
persoane s-o foloseasca.

Instructiuni de Siguranta

• Va rugam sa tineti cont de reglementarile
in vigoare referitoare la accesoriile
electrice si emisia de gaze.

• Verificati daca tensiunea si frecventa

retelei sunt aceleasi cu cele indicate pe
eticheta din interiorul hotei de bucatarie.

• Cand cablul de retea al hotei de aragaz nu

are fisa de conectare, dispozitivul trebuie
cuplat la retea folosind un intrerupator cu o
separare universala si o distanta intre
contacte de minim 3 mm.

CABLUL DE RETEA NU TREBUIE
INLOCUIT DECAT LA UN CENTRU
AUTORIZAT DE REPARATII
TEHNICE.

• Odata ce hota de bucatarie a fost instalata,

asigurati-va ca si cablul de alimentare la
retea nu se afla in contact cu margini din
metal sub tensiune.

• electrice si la 65 cm deasupra plitelor mixte

sau pe gaz. URMATI RECOMANDARILE
MINIME ALE PRODUCATORULUI
DE PLITE.

• Nu lasati niciodata plitele cu gaz pornite

daca nu sunt acoperite cu un recipient.
Grasimea acumulata in filtre se poate

RO

scurge sau poate lua foc daca temperatura
creste.

• Evitati sa gatiti sub hota de bucatarie daca

filtrele de metal nu sunt montate, de ex.:
cand sunt in masina de spalat vase.

• Nu trebuie sa produceti flacari sub hota de

bucatarie.

• Decuplati dispozitivul inaintea unei

manipulari interne, de ex. in timpul curatarii
sau intretinerii.

• Recomandam folosirea manusilor si o

atentie sporita in timpul curatarii partilor
interne ale hotei de bucatarie.

• Hota dvs. este proiectata pentru uz casnic

si doar pentru extragerea si purificarea
aburului produs in timpul prepararii
mancarii. Va veti asuma responsabilitatea
folosirii acesteia in alte scopuri, care pot fi
periculoase. Fabricantul nu isi asuma
responsabilitatea pentru defectiunile
cauzate de folosirea inadecvata a dispozi­tivului.

• Pentru reparatii va rugam contactati cel

mai apropiat centru de asistenta tehnica
TEKA si folositi intotdeauna piese de
rezerva originale.Reparatiile sau
modificarile realizate de persoane
neautorizate pot provoca o proasta
functionare sau defectiuni ale dispozitivului
care va pot pune viata in pericol.

• Evitati conectarea dispozitivului la

conducte folosite pentru evacuarea
aburului produs de surse de energie non­electrica, de ex.: boilere, seminee etc.

• Daca ventilatorul extractor va fi folosit

simultan cu echipament alimentat de la o
sursa de energie non-electrica, de ex.:
aragaz pe gaze, atunci camera
trebuie sa fie suficient de aerisita.

• Acumularea excesiva de grasimi pe hota

de Acest dispozitiv este marcat conform
directivei europene 2002/96/EC asupra
“Deseurilor de Echipamente Electrice si
Electronice” (WEEE). Acest criteriu este
cadrul pentru valabilitatea in Europa a
returnarii si reciclarii Deseurilor de
Echipamente Electrice si Electroni.

• Cand hota de aragaz este pornita in

acelasi timp cu un alt dispozitiv sau
echipament care nu e electric si are alta
sursa de bucatarie si pe filtrele de metal
constituie un risc crescut de incendiu si
poate provoca de asemenea scurgeri de
ulei, astfel interiorul hotei de bucatarie si
filtrele de metal trebuie curatate cel putin o
data pe luna.

• Partea inferioara a hotei de bucatarie

trebuie montata la cel putin 50 cm
deasupra plitelor energie, extragerea
aerului (subpresiunea) nu trebuie sa
depaseasca 4Pa (4 x 10

• Dispozitivul nu este destinat folosirii de

-5

bari).

catre copii sau persoane infirme fara a fi
supravegheate. Copiii mici trebuie
supravegheati pentru a nu fi lasati sa se
joace cu dispozitivul.

54

Cuprins

Instructiuni de folosire

Pagina

Descrierea dispozitivului 55

Instructiuni de folosire 55

Curatare si intretinere 56

Rezolvarea problemelor 56

Dimensiuni si specificatii 56

Accesorii incluse 57

Instalare 57

Filtre de carbune active 57

Descrierea dispozitivului

A Buton Pornit/Oprit, selector viteza,

lumina si indicator de functionare.
B Filtre metalice.
C Lampa cu doua becuri - 40 W (E-14).
D, E Capac tub ajustabil vertical.

folosind comenzile cum sunt prezentate in
diagrama.

Porniti ventilatorul de extractie pentru cateva

minute inainte de a gati pentru a va asigura ca
s-a creat un curent de aer constant inainte sa
apara aburul.

Permiteti ca ventilatorul de extractie sa
functioneze cateva minute dupa ce ati
terminat de gatit (intre 3 si 5 minute) pentru a
inlatura grasimea din tubul de evacuare.
Acest lucru previne intoarcerea grasimii,
fumului si mirosurilor.

55

RO

Curatare si intretinere

In timpul efectuarii curatarii si intretinerii,
asigurati-va ca sunt respectate instructiunile
de siguranta prezentate la pagina

54.Curatarea corpului hotei

Curatare corpului hotei

robinet sau folosind produse speciale pentru
indepartarea grasimii.
Pot fi de asemenea spalate intr-o masina de
spalat vase. In acest caz, se recomanda

• Daca hota de bucatarie este din otel

inoxidabil, depozitarea lor in pozitie
verticala pentru folositi curatitori brevetati
mentionati in instructiunile de folosire ale
produsului.

• Daca hota dvs. este vopsita, folositi apa

calduta si sapun neutru.

• Nu folositi niciodata curatitori metalici, sau

produse abrazive ori corozive.

• Uscati hota de bucatarie folosind un

material care nu lasa scame

• Nu este recomandata folosirea curatitorilor

cu abur.

Curatarea filtrelor metalice

Pentru indepartarea filtrelor din locasul lor,
apasati usor pe inchizatoare si trageti-le.
Filtrele metalice pot fi curatate prin inmuierea
lor in apa fierbinte si detergent neutru pana la
dizolvarea grasimii si apoi clatirea lor la a
evita lipirea resturilor de mancare de acestea.
Curatarea intr-o masina de spalat vase poate
deteriora suprafata metalica (innegrind-o),
desi acest lucru nu va afecta capacitatea sa
de a retine grasimile.
Odata curatate, lasati filtrele sa se usuce apoi
montati-le la hota de bucatarie.

Schimbarea becurilor

Procedati astfel:

• Indepartati filtrele metalice.

• Schimbati lampa defecta/arsa.

Puterea maxima a lampii este de 40 W (E-14).

• Montati filtrele metalice.

Rezolvarea problemelor

Efectuati urmatoarele verificari inainte de a

_________________________________________________________

suna centrul de Intretinere Tehnica:

Dimensiuni si specificatii

RO

Vezi pagina 62.

TEKA INDUSTRIAL S.A. isi rezerva dreptul de a efectua schimbari si corectari ale

produselor
considerate necesare, fara a le modifica caracteristicile de baza.

56

Accesorii incluse

1 150/ 120 mm reducţie.
2 Suport pentru carcasa tubulaturii.
1 Suport pentru hotă.
2 Suport perete.
8Fişă de perete (Ø8 x 40).
6 Buloni de ancorare (Ø5 x 45).
4Fişă de perete (Ø6 x 30).
4 Buloni de ancorare (Ø4 x 30).
2 Ø6,4 x Ø18, şaibe.
2 Ø6,4 x Ø12, şaibe.
2 Şuruburi (Ø3,9 x 19).
8 Şuruburi (M4 x 12).
2 Cleme

Instalare

Fig. 1 (Pagina 63)
Inainte de a instala hota de bucatarie cititi si
respectati Instructiunile de Siguranta
prezentate la pagina 54.

Pentru o functionare optima, conducta
externa nu trebuie sa depaseasca PATRU
METRI lungime, sa nu aiba mai mult de doua
unghiuri de 90° iar diametrul trebuie sa fie de
cel putin Ø120.

1) Trasaţi, apoi găuriţi punctele pentru fixarea
fişelor de perete (P) (Ø8 x 40) and (J) (Ø6 x 30).

2) Fixaţi suportul (O) de perete utilizând
bulonii de ancorare (Q) (Ø5 x 45) iar suportul
(H) cu ajutorul bulonilor de ancorare (I) (Ø4 x

30), ca în figura 1.

3) Fixaţi suportul (K) de corpul hotei utilizând
bulonii de ancorare (A4) (M4 x 12), cum este
indicat în figura 1.

4) Aşezaţi hota de bucătărie pe suporturile
montate (O). Îndreptaţi aparatul în timp ce
strângeţi bulonii de ancorare (L) (M4 x 12).

5) Trasaţi poziţia fişelor de perete (R) (Ø8 x

40), prin itneriorul hotei

6) Scoateţi hota.

7) Găuriţi peretele apoi fixaţi fişele. (R) (Ø8 x 40).

8) Aşezaţi hota de bucătărie; strângeţi
şuruburile (M) (M4 x 12) cu ajutorul şaibelor
(A3) (Ø6,4 x Ø12) şi bulonii de ancorare (S)
(Ø5 x 45) cu ajutorul ş
Ø18).

9) Montaţi caracsa ţevii, ataşând partea

aibelor (T) (Ø6,4 x

inferioară de suportul (H) cum este descris în
figura 1. Desfaceţi partea superioară a
carcasei la înălţimea dorită şi marcaţi
peretele. Desfaceţi carcasa.

10) Fixaţi clemele (F) de suport (C).

11) Centraţi suprotul (C) în jurul însemnului
de pe perete; trasaţi şi găuriţi punctele de
fixare ale fişelor (E) (Ø6 x 30). Aşezaţi
suportul (C) cu ajutorul bulonilor de ancorare
(D) (Ø4 x 30).

12) Fixaţi partea (B) daca tubul interior (nu
este furnizat) este de Ø120.

13) Fixaţi tubul interior cu o clemă (nu este
furnizată) de (B) sau de supapa de aerisire a
motorului după caz.

14) După fixarea tubului interior, fixaţi carcasa
interioară în jurul ventilatorului şi ataşaţi
partea superioară fixând cu şuruburile (G)
(Ø3,9 x 19).

Filtre active de carbune (Optional)

Cand extractia gazului exterior nu este
posibila, atunci hota de bucatarie poate fi
setata sa purifice aerul prin reciclarea
acestuia prin filtre de carbune. Filtrele active
de carbune pot fi active pe o perioada intre
trei si sase luni, in functie de conditiile
individuale de utilizare. Aceste filtre nu pot fi
spalate sau innoite. Ele trebuie sa fie inlocuite
atunci cand perioada in care pot fi utilizate se
apropie de sfarsit.

Fig. 2 (Pagina 63)

1) Asezati filtrele in sectiunea de curent
laterala a motorului potrivind gaurile din filtre
(A) cu cu pivotii (B) de la carcasa motorului.
Rotiti cum este indicat in diagrama.

2) Indepartati capacele tubului (E). Montati
difuzorul (C) la ventilul de aerisire al
motorului. Montati capacele tubului la loc (E).

RO

57

Уважаеми клиенти,

Благодарим искрено и Ви поздравяваме за
Вашия избор. Ние сме убедени, че този
модерен, функционален и практичен уред,
конструиран от висококачествени материали,
ще отговори най-пълно на Вашите
потребности.
Моля, преди употребата на уреда за първи
път, да прочетете внимателно и детайлно
това ръководство за употреба, за да
използвате най-добре възможностите на
абсорбатора при експлоатацията и да
избегнете повреди, които могат да последват
при неправилната му употреба. Също така Ви
предоставяме кратки инструкции, за да
избегнете и най-малките проблеми при
неговата употреба.
Съхранявайте това ръководство на сигурно
място. То винаги ще Ви дава полезна
информация и ще помага и на други хора да
използват този уред.

Инструкции за безопасност

• Преди употребата на Вашия абсорбатор за

първи път, трябва да обърнете особено
внимание на ръководството за
инсталиране и свързване на уреда.

• Ако желаете да изключите абсорбатора от

електрическата мрежа никога не дърпайте
кабела. Винаги дърпайте само щепсела.

• Не включвайте абсорбатора, ако целостта

на електрическия кабел е нарушена или
ако има прекъсвания и белези на
износване около контролния панел.

• Ако абсорбаторът спира да работи или не

функционира нормално, изключете го от
електрическата мрежа и се консултирайте
с техник от оторизирания сервиз.

• Не оставяйте газови котлони с открит

пламък, без да има върху тях съд за
готвене.

• Не допускайте да се натрупва мазнина

върху която и да е част на абсорбатора и
особено във филтрите - ТОВА
УВЕЛИЧАВА ОПАСТНОСТТА ОТ ПОЖАР!

• Не фламбирайте директно под

абсорбатора.

• Преди инсталирането на абсорбатора

BG

следва да се съобразите с местните
правила и стандарти и да спазите нормите
по доставката на газ.

• Преди да включите абсорбатора убедете

се, че честотата и напрежението на тока в
електрическата мрежа съответстват на
тези, които са отбелязани на етикета с
техническите характеристики, който се

58

намира от вътрешната страна на
абсорбатора.

Включването и изключването трябва да

•

става чрез еднополюсен прекъсвач с
минимално разстояние между клемите 3
мм.

• Електрическо свързване трябва да стане с
подходящ гъвкав кабел. Не се разрешава
използване на кабел без заземяване.

• Изтегляният въздух не трябва да влиза в
тръбопровод, който се използва за
отвеждането на отпадъци, пара или
вентилационни тръбопроводи, които
използват друга енергия освен електричес­ката.

• Стаята трябва да има добра вентилация,
ако абсорбатора ще се използва
едновременно с някои други уреди, които
използват друга енергия освен електричес­ката.

• Филтрите трябва да се почистват най-
малко веднъж месечно.

• Долната част на абсорбатора трябва да е
на височина най-малко 50 см. от котлона,
ако използвате електрическа печка, или на
65 см, ако имате газова печка. Ако обаче в
инструкцията /упътването/ за употреба на
печката или котлоните се препоръчва по­голямо разстояние, то следва да се спазва.

• Разбира се, това зависи от честотата на
използването на абсорбатора. Имайте
предвид, че по време на готвене
мазнините и парите се акумулират в
абсорбатора, независимо дали той е
включен или не.

• Препоръчваме Ви употребата на ръкавици
и да проявите внимание при почистване на
вътрешността на абсорбатора.

• Не използвайте абсорбатора, без да са
поставени филтрите.

• Абсорбаторът е проектиран за домашна
употреба и само за отвеждане и
пречистване от миризми, които се
създават при приготвянето на ястия.
Употребата му с каквато и да е друга цел е
само на Ваша отговорност и може да
създаде опасност.

• В случай на повреда трябва да се
обърнете към най-близкия оторизиран

• сервиз на „Тека” и при ремонт винаги
трябва да се използват оригинални
резервни части! Ремонти и промени,
направени от друг, може да предизвикат
щети и повреди в уреда, да нарушат
неговото функциониране и той да стане
опасен при употреба. Производителят не
се счита отговорен за щети и травми,
предизвикани от неправилна употреба на
абсорбатора.

Съдържание

Инструкции за употреба

стр.

Описание на уреда. 59

Инструкции за употреба. 59

Почистване и поддръжка. 60

Ако нещо не работи. 60

Техническа информация. 60

Аксесоари. 61

Инсталация. 61

Филтри с активен въглен. 61

Описание на уреда

A Бутони за вкл./изкл., избор на

скорост, индикатор за работа.
B Метални филтри.
C Осветление с 2 ел. лампи х 40 W

(Е-14).
D,E Вертикално регулируеми корпуси.

Като натискате бутоните показани на
схемата, Вие контролирате функционира­нето на абсорбатора:

Осветление

Изключване

Минимална скорост

Средна скорост

Максимална скорост

Допълнителен вентилатор

Индикатор

За да имате по-добра абсорбция, Ви
препоръчваме да включите уреда няколко
минути (3-5мин.) преди да започнете
готвенето, така че отвеждащият отвор да
постигне по-стабилен и постоянен
въздушен поток за отстраняване на
миризмите.

Също така, след приключване на
готвенето оставате абсорбатора да
поработи още няколко минути, така че да
отведе всички пари и миризми от
помещението.

59

BG

Почистване и поддръжка

Преди да започнете каквато и да е работа
по почистване и поддръжка на
абсорбатора го изключете от електричес­ката мрежа.
При почистването и поддържането
спазвайте инструкциите за сигурност,
дадени на стр. 58.

Почистване на филтрите

За да извадите филтрите от мястото им в
абсорбатора, където са разположени,
освободете ги от закопчалките, които ги
поддържат. Измийте филтрите, като ги
накиснете в гореща вода с неутрален
препарат, докато мазнините се разтворят и
след това ги изплакнете с вода или със
специални препарати срещу мазнини.
Филтрите могат да се мият и в съдомиялна
машина. В този случай винаги ги
поставяйте вертикално, за да избегнете
задръстване с отпадъци. След измиване
оставете филтрите да изсъхнат и тогава ги
поставете обратно на абсорбатора.

Забележки

машина с „агресивен” (силен) почистващ
препарат може да потъмни повърхността
на металните части на филтрите, без това

: Миенето в съдомиялната

да повлияе на способността им за
абсорбиране.

Почистване на корпуса на абсорбатора

За почистване се препоръчва
използването на специални препарати
(особено за иноксовите модели) или на
влажен парцал, напоен с хладка вода с
неутрален сапун (за моделите в цвят).
След това подсушете със сух парцал,
който не оставя влакна.

Забележка:

кухненска тел или четки, както и абразивни
и корозивни препарати, които могат да
наранят повърхността на абсорбатора.
Не използвайте остри метални предмети,
като ножове, ножици и други.

Смяна на електрическите крушки за

Свалете филтъра, така че да имате достъп
до крушките.
Внимавайте абсорбаторът да бъде
изключен от електрическата мрежа и
крушките, които ще бъдат заменени, да не
бъдат нагорещени. Максималната
мощност на всяка една от крушките трябва
да е 40 W.
Поставете обратно филтрите.

Никога не използвайте

осветление

_________________________________________________________

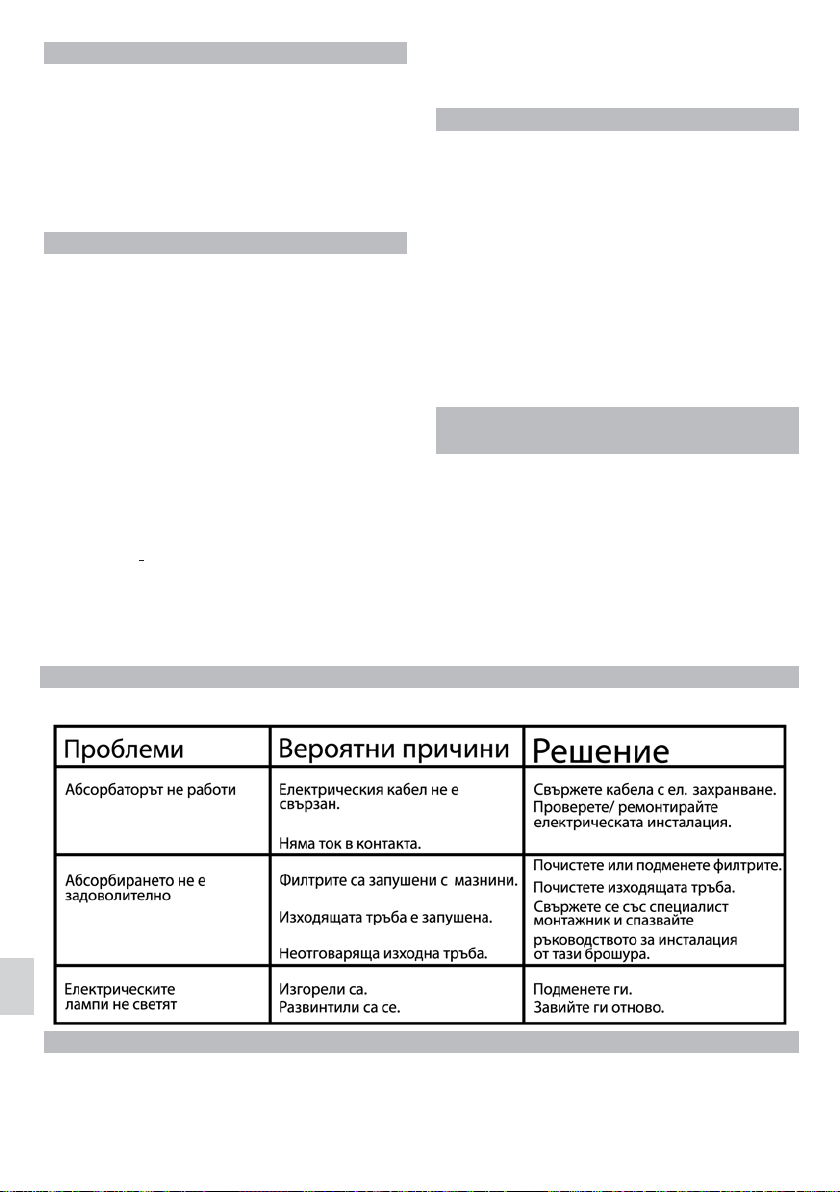

Ако нещо не работи

Преди да потърсите техническа помощ за някой проблем, моля да проверите в таблицата:

BG

стр. 62.
*ТЕКА Индъстриал S.A. си запазва правото да извършва промени и корекции в своите

продукти, без да променя основните технически характеристики

60

Аксесоари в комплекта
1бр. 150/120 мм редуциращ накрайник
2бр. Държачи за външен корпус
1бр. Свързващ държач
2бр. Стенен държач
8бр. Дюбели (Ø8 х 40)
6бр. Болтове (Ø5 х 45)
4бр. Дюбели (Ø6 х 30)
4бр. Болтове (Ø4 х 30)
2бр. Шайби Ø6,4 х Ø18
2бр. Шайби Ø6,4 х Ø12
2бр. Винтове (Ø3.9 х 19)
8бр. Винтове (М4 х 12)
2бр. Скоби

Инсталиране

За да монтирате абсорбатора в кухнята,
следвайте схемата (фиг.1) на стр. 63.

За да бъде абсорбирането оптимално,
изходящата тръба не трябва да
надвишава

4 метра дължина и да не включва повече
от 2 чупки с 90 градуса, а диаметърът да е
поне Ø 120.

1) С помощта на приложения шаблон
отбележете и пробийте в стената дупки за
захващане на дюбелите (Р) (Ø8 х 40) и (J)
(Ø6 х 30).

2) Закачете на стената държачите (О) чрез
болтовете (Q) (Ø5 х 45) и държача (Н) чрез
болтовете (І) (Ø4 х 30) – фиг.1.

3) Закачете държача (К) за тялото на
абсорбатора, като използвате винтовете
(А4) (М4 х 12) – фиг.1.

4) Закачете абсорбатора на държачите
(О). Затегнете винтовете (L) (М4 х 12).

5) Отбележете мястото за болтовете (S)
(Ø5 х 45).

6) Свалете абсорбатора.

7) Пробийте дупки и поставете дюбелите
(R) (Ø8 х 40).

8) Закачете отново абсорбатора, стегнете
винтовете (М) (М4 х 12) с шайбите (А3)
(Ø6,4 х Ø12) и болтовете (S) (Ø5 х 45)
заедно с шайбите (Т) (Ø6,4 х Ø18).

9) Поставете външните корпуси,
монтирайки долния за държача (Н) – фиг.1.
Повдигнете горния външен корпус до
желаната височина и маркирайте неговите

очертания на стената. Свалете корпусите.

10) Захванете скобите (F) за държача (С).

11) Центрирайте държача (С) според
маркираната част, отбележете и пробийте
дупки за дюбелите (Е) (Ø6 х 30). Закачете
държача (С) с

болтовете (D) (Ø4 х 30).

12)Поставете част (В), ако Вашият
въздуховод е Ø120.

13)Захванете въздуховода със скоба за (В)
или за изходния отвор на мотора в
зависимост от диаметъра.

14)След това поставете долния външен
корпус според изходите на вентилатора и
горния външен корпус с винтовете (G)
(Ø3,9 х 19).

Филтри с активен въглен

Въ

преки че е препоръчително извеждане
на парите навън, може да се използват
филтри с активен въглен, които
способстват постъпването на пречистен
въздух в кухнята.

Филтрите с активен въглен са годни от 3 до
6 месеца в зависимост от тяхното
използванe на абсорбатора.

Филтрите с активен въглен не се мият,
нито възстановяват. След тяхната
употреба трябва да се заменят с нови
филтри. За да свалите използваните вече
такива филтри, следвайте процедурата
обратно на тази при тяхното инсталиране.

Фиг. 2 (стр. 63)

Поставете филтрите отстрани на
двигателя, така че отворите им (А) да
съвпаднат с осите (В) на корпуса му.
Завъртете както е показано на фиг.2.

Свалете външните корпуси на
абсорбатора. поставете скобите (Н) на
дифузера (С).

Поставете дифузера (С) във вътрешната
част на долния външен корпус с помощта
на винтовете (D) (М4 х 12). Сложете
външните корпуси.

BG

61

62

1

2

63

Mod. 6.228 - Gráficas Alhambra
