Page 1
User Manual
DLH 985/ DLH 1185
RU
www.teka.com
Page 2
РУССКИЙ
Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с
приложенным руководством.
Page 3
60
Сведения по технике безопасности
Перед установкой и эксплуатацией прибора внимательно
ознакомьтесь с приложенным руководством. Производитель
не несет ответственность за травмы и повреждения,
полученные/вызванные неправильной установкой и
эксплуатацией. Позаботьтесь о том, чтобы данное
руководство было у Вас под рукой на протяжении всего срока
службы прибора.
Безопасность детей и лиц с ограниченными
возможностями
• Данный прибор может эксплуатироваться детьми старше 8
лет и лицами с ограниченными физическими, сенсорными
или умственными способностями или с недостаточным
опытом или знаниями только при условии нахождения под
присмотром лица, отвечающего за их безопасность.
• Не позволяйте детям играть с прибором.
• Очистка и доступное пользователю техническое
обслуживание не должно производиться детьми без
присмотра.
Общие правила техники безопасности
• Необходима достаточная вентиляция комнаты, в которой
установлена вытяжка вместе с другими приборами,
использующими газ или другое топливо (не относится к
моделям, которые возвращают очищенный воздух обратно
в помещение)
• Не обжигайте блюда под вытяжкой.
• ВНИМАНИЕ: Доступные части могут нагреваться при
использовании одновременно с оборудованием для
приготовления пищи.
Page 4
61
Установка
• В электропроводке необходимо предусмотреть
специальное устройство, позволяющее отключать прибор
от сети по всем полюсам на ширину размыкания контактов
не менее 3 мм. Подходящими устройствами для этой цели
считаются, например, выключатель линейных
предохранителей, частотно импульсные выключатели и
контакторы.
• Если электрическое соединение осуществляется через
штекер, и это остается доступным после установки, тогда
нет необходимости предоставлять упомянутое
разделительное устройство.
• Воздух не должен выводиться через дымоходы, которые
выводят дым из других приборов, использующих газ или
другое топливо (не относится к моделям, которые
возвращают очищенный воздух обратно в помещение)

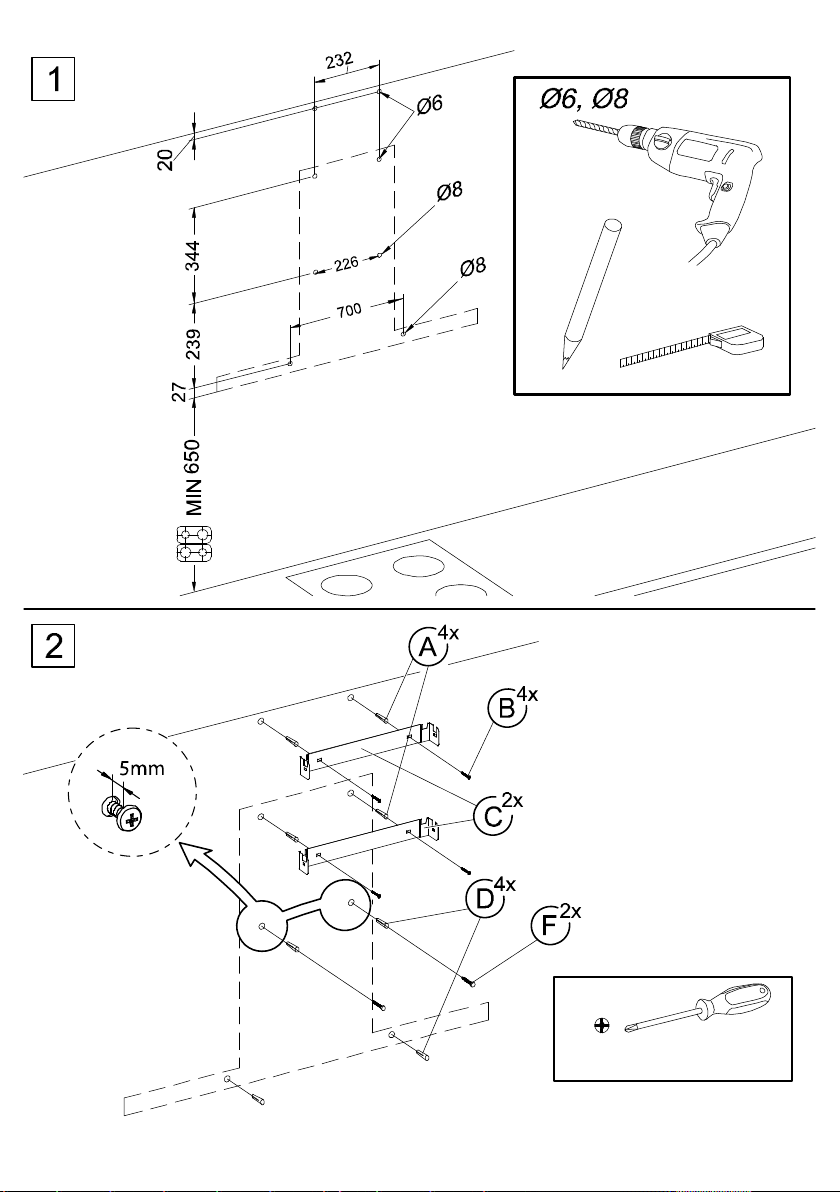

• Нижняя часть вытяжки должна находиться на высоте не
менее 65 см от газовой варочной панели. Если в
инструкции по монтажу газовой варочной панели указано
большее расстояние, то оно должно быть соблюдено.
• Перед установкой вытяжки ознакомьтесь с действующими
нормативами и положениями, регулирующими вывод
воздуха и дыма.
• Если вытяжка включена одновременно с другими
приборами, работающими не от электрической энергии,
давление на выходном отверстии воздухоотвода должно
быть не более 4 Па (4x10
–5
бар).
• Прежде чем подключить прибор к сети удостоверьтесь в
том, что напряжение и частота электропитания в сети
соответствует значениям, указанным на табличке с
характеристиками прибора, расположенной на внутренней
стороне вытяжки.
Page 5
62
• Для наибольшей производительности вытяжки длина
трубы воздуховода должна иметь не более ЧЕТЫРЕХ
метров, а также не более двух колен (изгибов) в 90°.
• Рекомендуемый режим работы вытяжки — это отвод дыма
и паров наружу, но могут быть установлены угольные
фильтры, с которыми очищенный воздух возвращается на
кухню через воздуховод.

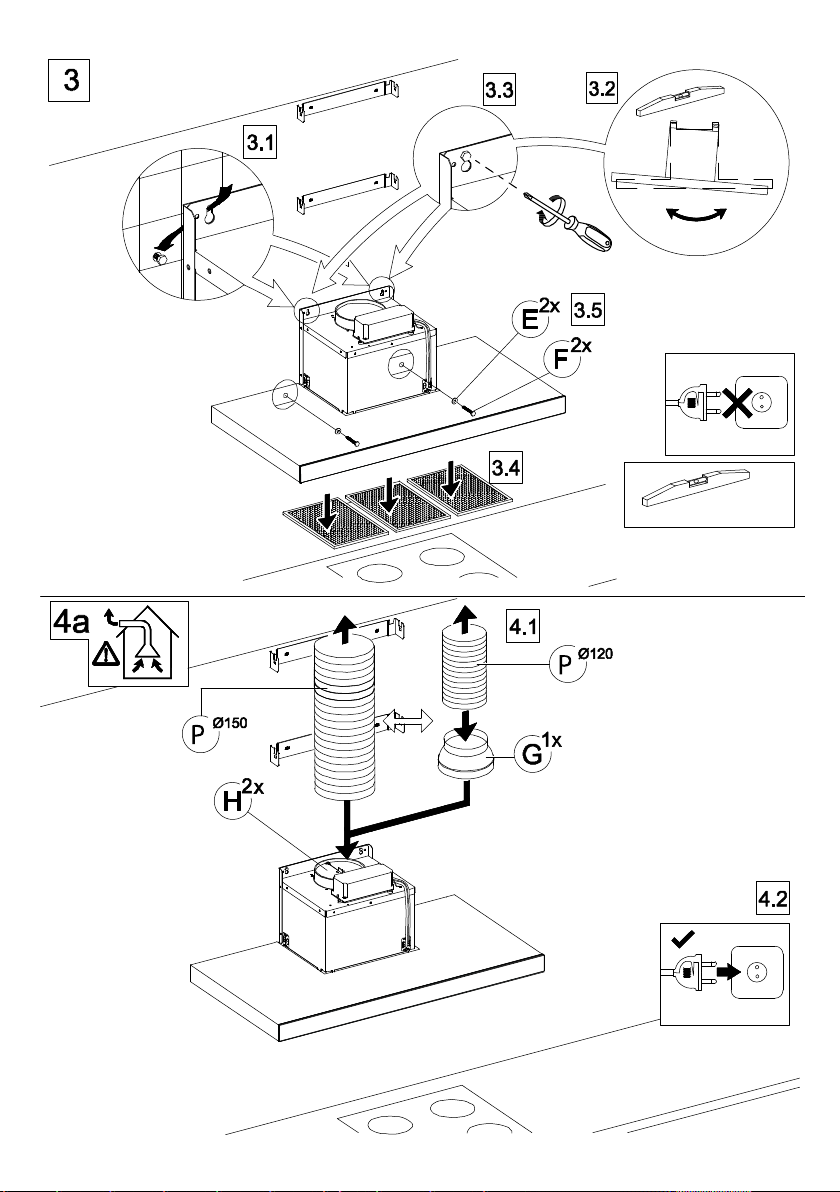

• Примечание: Для получения дополнительной информации
по установке можно найти в конце данного руководства
пользователя.
Очистка
• Существует риск возгорания, если производить чистку, не
следуя инструкции
• Не допускайте скопления жира на поверхности вытяжки,
особенно на фильтре. ЭТО МОЖЕТ ПРИВЕСТИ К
ПОЖАРУ.
• Чистка фильтров должна производиться не реже одного
раза в месяц в зависимости от пользования вытяжкой.
Следует иметь в виду, что при приготовлении пищи на
поверхности даже неработающей вытяжки и на фильтре
накапливаются жиры.
• При очистке внутренних деталей вытяжки рекомендуется
использовать перчатки и соблюдать предосторожности.
Ремонт
• В случае повреждения шнура питания во избежание
несчастного случая он должен быть заменен
изготовителем, авторизованным сервисным центром или
специалистом с равнозначной квалификацией.
• Не включайте прибор, если шнур поврежден или если
имеются заметные повреждения на в зоне пульта
управления прибором.
Page 6
63
• Если светодиодная панель работает неадекватно,
необходимо заменить ее у производителя или
представителя сервисной службы во избежание
несчастного случая
• Если вытяжка перестанет работать или будет работать
неправильно, сразу же отключите ее от сети и свяжитесь с
Центром технического обслуживания.
• Вы должны обращаться в ближайший авторизованный
сервисный центр для любого ремонта с использованием
оригинальных запчастей. Ремонт и модификации,
произведенные другими лицами, могут привести к
повреждению прибора или опасному нарушению его
работы. Изготовитель снимает с себя ответственность за
неправильное использование прибора.
Инструкция по применению
Управлять вытяжкой можно с помощью
кнопок, показанных на рис. 1.
Для наиболее эффективного отвода паров
и дыма рекомендуется включить вытяжку
за несколько минут до приготовления
пищи (от 3 до 5 минут), что обеспечит
постоянный поток воздуха во время
отвода дыма.
Также следует оставить вытяжку
включенной несколько минут после
приготовления пищи для полного
удаления дыма и запахов.
1- Таймер
2- Уменьшить выбранную программу
3- Дисплей
4- Увеличить выбранную программу
5- Свет
Программирование вентиляционного
периода
1) Включите вытяжной шкаф и выберете
желаемую скорость вытяжки.
2) Нажмите Таймер.
3) Выберете желаемое программное
время в переделах от 1 до 99 минут при
помощи кнопок «+» или «-».
4) Дисплей будет показывать оставшееся
время запрограммированного режима.
Максимальная скорость Н может быть
выбрана только вручную и будет
автоматически изменена на режим
второй скорости после 7 минут работы.
Насыщение фильтров “F”
• Когда загорится индикатор насыщения
фильтров, прочистите их .
• После очистки одновременно нажмите
на (+) и (-) и держите таким образом в
течение 3 секунд, тогда индикатор
погаснет.
Page 7
64
Чистка и уход

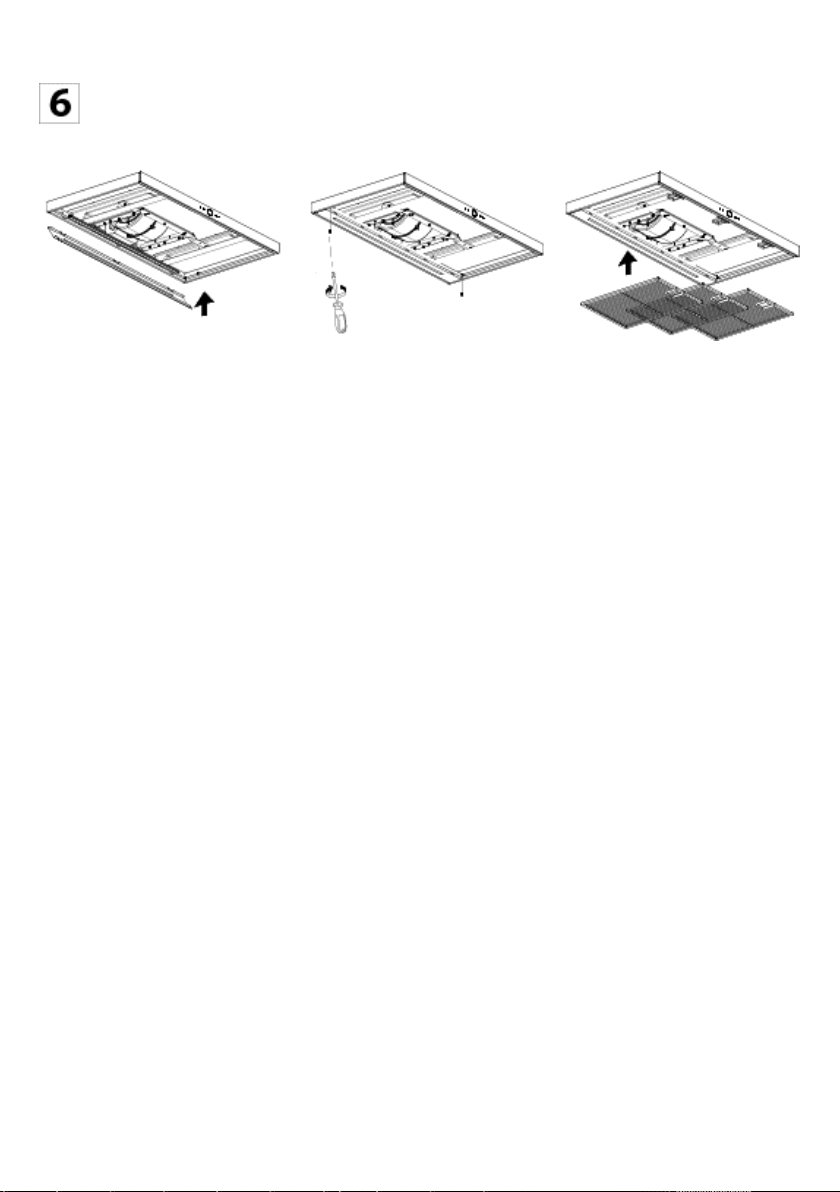

Для удаления фильтров из их пазов
нажмите на устройства крепления.
Чистку фильтров можно производить в
посудомоечной машине (см. примечания)
или погружением в горячую воду в
течение необходимого времени для
растворения жиров, либо, по желанию
пользователя, с помощью специальных
растворителей жиров (предотвращая от
их попадания неметаллические части
фильтра).
После очистки фильтр следует высушить.
Чистка фильтра
Чтобы снять фильтр, нажмите на защелку
фильтра. Для мытья фильтра поместите
его в посудомоечную машину (см.
примечания) или замочите в горячей воде
на время, необходимое для удаления
жира. Также можно использовать
специальные аэрозоли (при этом следует
предохранять неметаллические части
фильтра). После этого высушите фильтр.
Внимание: вытяжка не будет работать,
пока вы не переустановите основной
фильтр.
Примечания: Мытье фильтра в
посудомоечной машине с агрессивными
моющими средствами может вызвать
потемнение металлической поверхности,
что никак не сказывается на
жиропоглощающих качествах фильтра.
Внимание: Чистка фильтров должна
производиться не реже одного раза в
месяц в зависимости от пользования
вытяжкой. Следует иметь в виду, что при
приготовлении пищи на поверхности даже
неработающей вытяжки и на фильтре
накапливаются жиры.
Чистка корпуса вытяжки
Рекомендуется использовать раствор
моющего средства температурой около
40°C. Протрите прибор салфеткой,
смоченной в растворе моющего средства,
особенно тщательно очистите пазы и
щели. После этого высушите прибор
тканью.
Внимание:
• Не используйте металлические
мочалки и абразивные средства,
которые могут повредить поверхность
вытяжки.
• Не скоблите вытяжку с помощью
твердых предметов как, например,
ножи, ножницы и т.д.

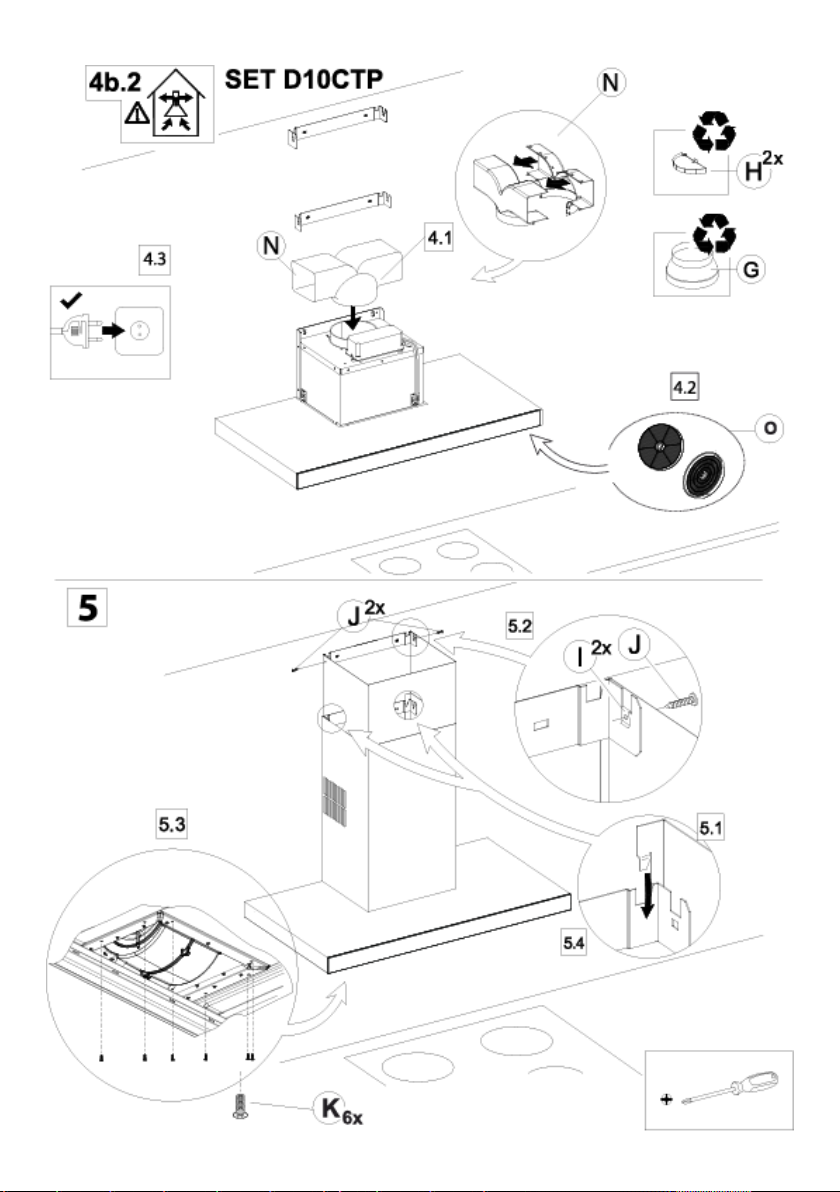

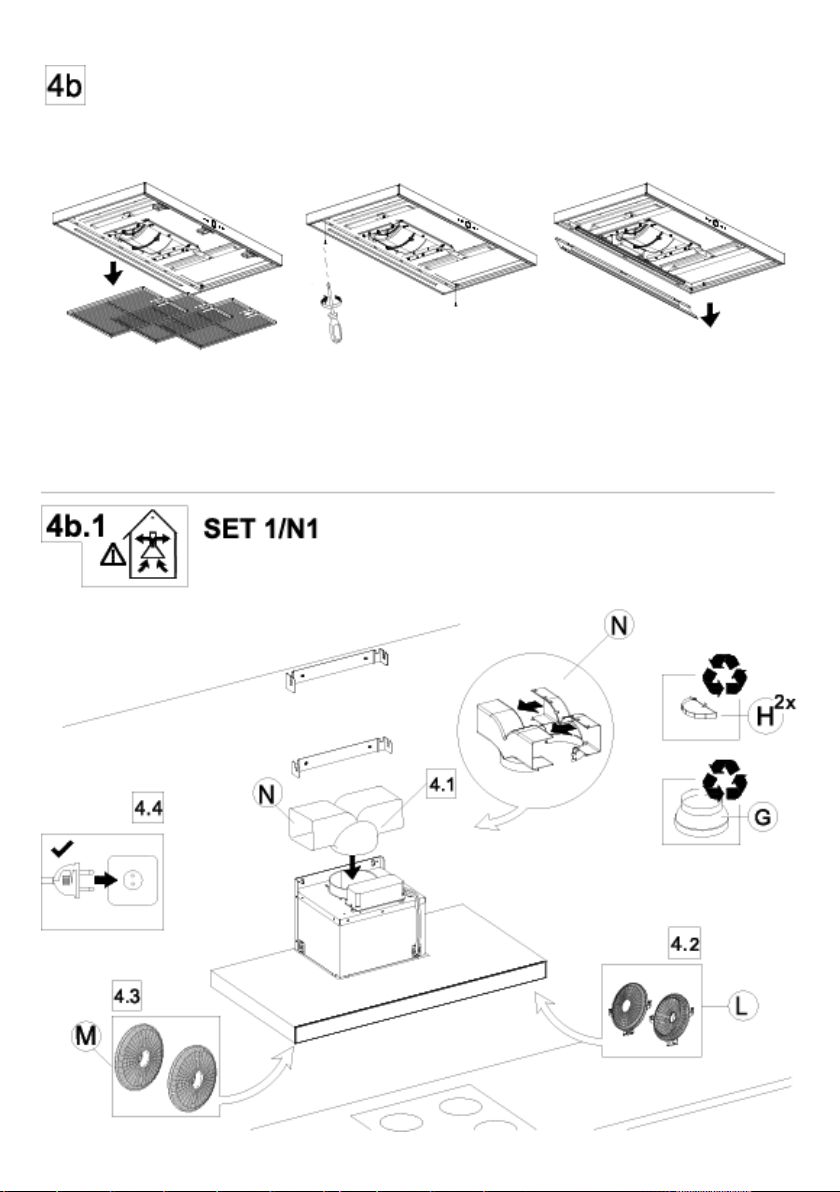

Фильтр из активированного угля
• Фильтры помещаются по сторонам
патрубка, при этом держатели мотора и
угольных фильтров должны совпасть,
после этого повернуть их по часовой
стрелке.
• Срок службы фильтра из
активированного угля колеблется от
трех до шести месяцев и зависит от
интенсивности пользования вытяжкой.
• Фильтр из активированного угля нельзя
мыть или восстанавливать. После
окончания срока службы фильтр
следует заменить.
• Для замены использованных фильтров
следуйте инструкциям по монтажу в
обратном порядке.
Техническая информация
Электрические характеристики:
СМ. ПАСПОРТНУЮ ТАБЛИЧКУ
Данное устройство разработано, испытано
и изготовлено в соответствии с:
• Требованиями безопасности: EN/IEC
60335-1; EN/IEC 60335-2-31, EN/IEC
62233.
• Требованиями к эффективности:
EN/IEC 61591; ISO 5167-1; ISO 5167-3;
ISO 5168; EN/IEC 60704-1; EN/IEC
Page 8
65
60704-2-13; EN/IEC 60704-3; ISO 3741;
EN 50564/IEC 62301.
• Требованиями к электромагнитной
совместимости: EN 55014-1 / CISPR
14-1; EN 55014-2 / CISPR 14-2; EN/IEC
61000-3-2; EN/IEC 61000-3-3.
В случае неполадки
Прежде, чем обращаться в Центр технического обслуживания, проведите проверку
согласно следующей таблице:
Неисправность
Возможная причина
Решение
Вытяжка не работает
Вытяжка слабо
всасывает или
вибрирует
Шнур не подключен к сети
Подключить шнур
Нет питания в сети
Проверить / восстановить питание в сети
Не загорается
освещение
Закупорен выходной
воздуховод
Устранить препятствия для выхода воздуха
Выходной воздуховод не
отвечает требованиям
Связаться с установщиком и следовать
указаниям настоящей инструкции
Перегорели лампочки
Заменить лампочки
Вытяжка не работает
Лампа сломана
Обратитесь в сервисную клиент
ILCOS D Code: DSL-12-S-700
Защита окружающей среды
Экономия энергии
Данное устройство отличается
эффективным потреблением энергии, но
выполнение некоторых рекомендаций
позволит сэкономить еще больше
энергии:
• Во время приготовления пищи
следует обеспечить достаточный
приток воздуха, чтобы вытяжка
работала эффективно и с низким
уровнем шума.
• Отрегулируйте скорость
вентилятора в соответствии с
количеством пара, возникающего во
время приготовления пищи.
Используйте режим повышенной
интенсивности только когда это
необходимо. Чем ниже скорость
вентилятора, тем ниже потребление
энергии.
• Если во время приготовления пищи
возникает большое количество пара,
включите повышенную скорость
вентилятора заблаговременно. Если
пар от приготовления пищи уже
распространился по кухне, вытяжке
придется работать дольше, что
повысит потребление энергии.
• Если вытяжка больше не нужна, ее
следует выключить.
• Если освещение больше не нужно,
его следует выключить.
• Регулярно производите очистку и
(при необходимости) замену
фильтра, чтобы повысить
эффективность вентиляции и
предотвратить вероятность
возникновения пожара.
Page 9
66
• Накрывайте сковороды крышками,
чтобы снизить количество пара и
конденсата от приготовления пищи.
Утилизация упаковки
На упаковке нанесен знак «Зеленая
точка» (Green Point).
Утилизируйте все упаковочные
материалы, такие как картон,
пенополистирол и полиэтиленовую
обертку, выбросив их в
соответствующие контейнеры для
отходов. Таким образом вы можете быть
уверены в том, что упаковочные
материалы будут переработаны и
использованы повторно.
Демонтаж устройства:
1. Отключите питание.
2. Снимите кожух воздуховода,
расположенный над вытяжкой.
3. Отсоедините воздуховод.
4. Придерживая устройство, открутите
винты, крепящие его к стене.
5. При утилизации отходов следуйте
соответствующим указаниям по
защите окружающей среды.
Утилизация оборудования,
вышедшего из употребления
В соответствии с Европейской
директивой 2002/96/EC об обращении с
отходами электрического и электронного
оборудования (WEEE), бытовые
электроприборы не следует выбрасывать
в обычные городские контейнерные
системы для сбора твердых отходов.
Устаревшую бытовую технику следует
собирать отдельно для оптимизации
утилизации и переработки материальных
компонентов, а также для
предупреждения нанесения возможного
вреда здоровью людей и окружающей
среде. Символ контейнера для отходов,
зачеркнутый крестом по диагонали,
наносится на все подобные изделия,
напоминая об обязанности отдельно
собирать такие предметы.
Для получения информации о
соответствующих местах сбора старых
бытовых электроприборов потребителям
следует обратиться в местные органы
власти или по месту их приобретения.
Прежде чем утилизировать бытовую
технику, приведите ее в нерабочее
состояние, вынув шнур питания, отрезав и
утилизировав его.
Page 10
ةيبرعلا
Page 11
Page 12
ةيبرعلا
Page 13
Page 14
ةيبرعلا
Page 15
Page 16
www.teka.com
1130128-m
Loading...
