Teka DJ-60, DJ-70, DJ-90 S Instruction Manual [en, el, de, fr, es +2]

Page 1
Manual de Instrucciones
Campanas Extractoras DJ-60/ 70/ 90 INOX
Bedienungsanleitung
Dunstabzugshauben DJ-60/ 70/ 90 CN
Instructions Manual
Kitchen Hoods DJ-60/ 70/ 90 S/ S
Manuel d’instructions
Manual de Instruções
Exaustores DJ-60/ 70/ 90 S/ S
Ο∆ΗΓΙΕΣ ΧΡΗΣΕΩΣ
ΚΑΜΙΝΑ∆Α ΤΟΙΧΟΥ DJ-60/ 70/ 90 S/ S
Kullaným Kýlavuzu
Davlumbaz DJ-60/ 70/ 90 S/ S
Rev. 1108
Page 2
Estimado cliente:
Le felicitamos por su elección. Estamos seguros que este aparato, moderno, funcional y práctico, construido con materiales de primera calidad, ha de satisfacer plenamente sus necesidades. Lea todas las secciones de este MANUAL DE INSTRUCCIONES antes de utilizar la campana por primera vez, a fin de obtener el máximo rendimiento del aparato y evitar aquellas averías que pudieran derivarse de un uso incorrecto, permitiéndole además solucionar pequeños problemas. Guarde este manual, le proporcionará información útil sobre su campana en todo momento y facilitará el uso de la misma por parte de otras personas.
• Respete las disposiciones locales vigentes en cuanto a instalaciones eléctricas domésticas y evacuación de gases.
• Compruebe que la tensión y frecuencia de la red corresponden con las indicadas en la etiqueta situada en el interior de la campana.
• Debe ser incorporado un medio de desconexión de la red de alimentación en la instalación fija de acuerdo a las reglamentaciones de instalación. NO SE PUEDE SUSTITUIR EL CABLE DE ALIMENTACIÓN, SALVO POR UN SERVICIO TÉCNICO AUTORIZADO.
• Una vez instalada la campana asegúrese de que el cable de alimentación a la red no está en contacto con aristas metálicas vivas.
• Evite conectar el aparato a conductos que se utilicen para la evacuación de humos originados por una energía distinta a la eléctrica. p.ej: calderas, chimeneas, etc.
• La habitación debe estar provista de una ventilación adecuada si se va a utilizar la campana simultáneamente con aparatos alimentados por energía diferente a la eléctrica. p. ej: cocinas a gas.
• La acumulación excesiva de grasa en la campana y filtros metálicos origina riesgo de incendio y goteo, es por ello necesario lavar el interior de la campana y los filtros metálicos una vez al mes como mínimo.
• La parte inferior de la campana debe situarse como mínimo a 50 cm. de altura sobre encimeras eléctricas y a 65 cm. en encimeras a gas o mixtas. OBSERVE LAS INDICACIONES MÍNIMAS DEL FABRICANTE DE LA ENCIMERA.
• Nunca deje los quemadores de gas encendidos sin un recipiente que los cubra. La grasa acumulada en los filtros puede gotear o inflamarse por efecto del aumento de temperatura.
• Evite cocinar debajo de la campana si no están colocados los filtros metálicos, p.ej. mientras se están limpiando en el lavavajillas.
• No está permitido flamear debajo de la campana.
• No colocar objetos encima de la campana.
• Desconecte el aparato antes de realizar cualquier manipulación en su interior. p.ej durante la limpieza o el mantenimiento.
• Le recomendamos usar guantes y extremar la precaución cuando limpie el interior de la campana.
• Su campana está destinada para el uso doméstico y únicamente para la extracción y purificación de los gases provenientes de la preparación de alimentos. El empleo para otros usos es bajo su responsabilidad y puede ser peligroso. El fabricante no se responsabiliza de los daños originados por un uso indebido del aparato.
• Para cualquier reparación debe dirigirse al Servicio de Asistencia Técnica de TEKA más cercano, usando siempre repuestos originales. Las reparaciones o modificaciones realizadas por personal no cualificado pueden ocasionar daños al aparato o un mal funcionamiento, poniendo en peligro su seguridad.
• Este aparato cumple con la Directiva europea 2002/96/CE sobre aparatos eléctricos y electrónicos identificada como “Residuos de Aparatos Eléctricos y Electrónicos”. La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y reutilización de los residuos de los aparatos eléctricos y electrónicos, .
• Cuando la campana de cocina se ponga en fun­cionamiento al mismo tiempo que otros aparatos alimentados por una energía distinta de la eléctrica, la salida de aire no debe ser superior a 4Pa (4 x 10
-5
bar).
Instrucciones de Seguridad
2
E
Page 3
Indice
Página
Descripción del aparato 3
Instrucciones de uso 3
Limpieza y mantenimiento 4
Si algo no funciona 4
Dimensiones y Características 4
Accesorios suministrados 5
Instalación 5
Filtros de carbón activo 5

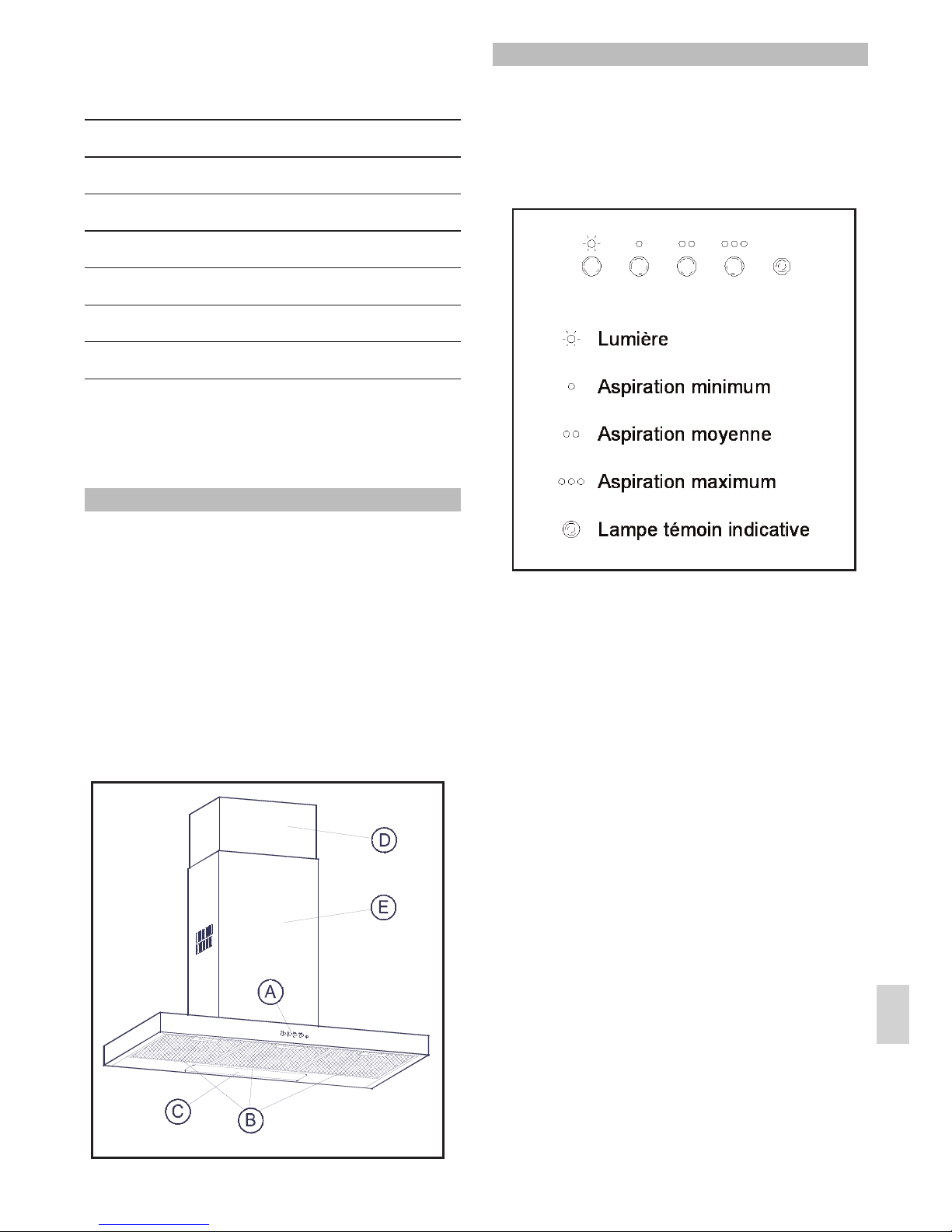

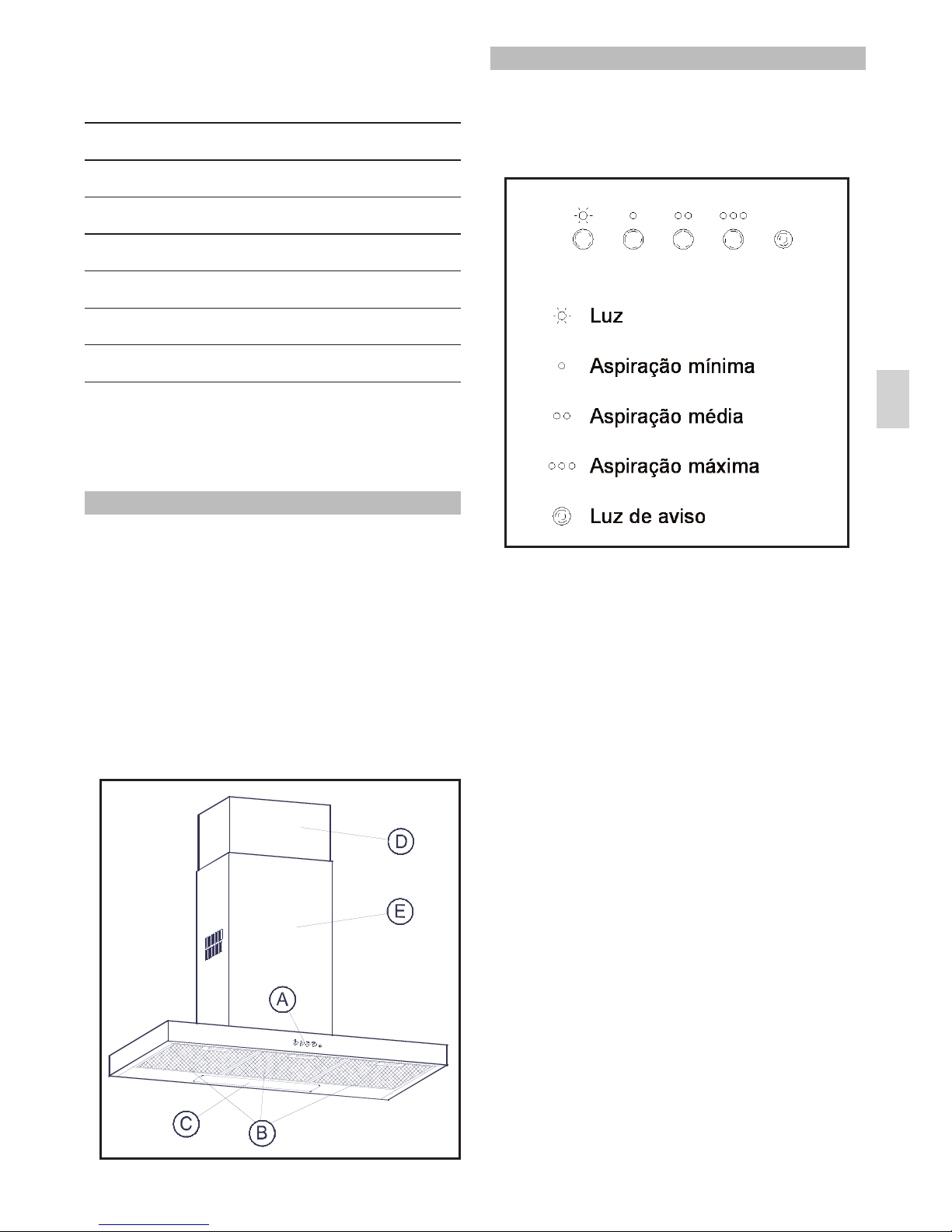

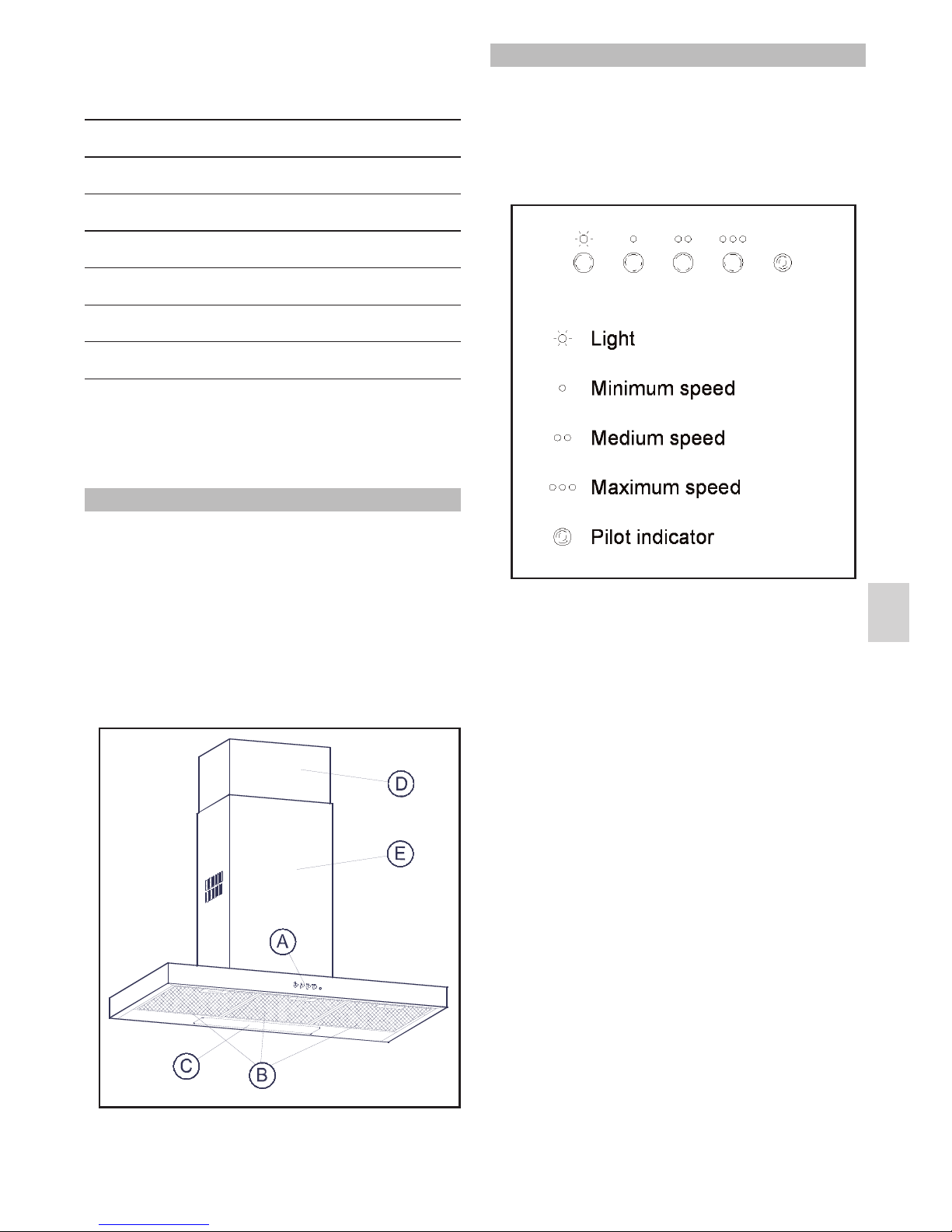

A Mando con pulsadores para luz y
velocidad con piloto indicativo de fun­cionamiento.
B Filtros metálicos. C Lámpara con dos luces - 40 W (E-14). D, E Cubretubos, regulables en altura.
Para conseguir una mejor aspiración le recomendamos poner en funcionamiento la campana unos minutos antes de cocinar para que el flujo de aire sea contínuo y estable al momento de aspirar los humos.
De igual modo, mantenga la campana funcionando unos minutos después de cocinar para el total arrastre de humos y olores al exterior.
Descripción del aparato
Instrucciones de uso
3
E
Accionando el mando como se indica en la figura podrá controlar las funciones de la campana.
Page 4
4
E
Al realizar labores de limpieza y mantenimiento asegúrese de cumplir las Instrucciones de Seguridad indicadas en la página 2.
• Si su campana es de acero inoxidable, utilice limpiadores especializados para este material siguiendo las instrucciones del proveedor del producto.
• Si su campana es pintada, use agua tibia y jabón neutro. Evite usar productos con sustancias corrosivas, abrasivas o disolventes.
• En ningún caso use estropajos metálicos ni productos abrasivos o corrosivos.
• Seque la campana utilizando un paño que no desprenda pilosidades.
• No es aconsejable la utilización de aparatos de limpieza por vapor para realizar esta tarea.
Para extraer los filtros de sus alojamientos haga una leve presión sobre los dispositivos
de enclavamiento y luego tire de ellos. Los filtros metálicos se pueden limpiar dejándolos en agua caliente y detergente neutro hasta que se disuelva la grasa y después aclarando bajo el grifo o utilizando productos específicos para grasa. También se pueden limpiar en lavavajillas. En este caso, es aconsejable colocarlos en posición vertical para evitar que se depositen restos de comida sobre los mismos. La limpieza en lavavajillas puede deteriorar la superficie metálica (ennegreciéndola) sin que esto afecte a su capacidad de retención de grasas. Una vez limpios déjelos secar libremente y posteriormente colóquelos en la campana.
Proceda del modo siguiente:
• Retire los filtros metálicos.
• Cambie la lámpara averiada/ fundida. La potencia máxima de las lámparas es de 40 W (E-14).
• Coloque los filtros metálicos.
Limpieza y Mantenimiento
Cambio de Luces
Limpieza de Filtros Metálicos
Limpieza del cuerpo de la campana
_________________________________________________________

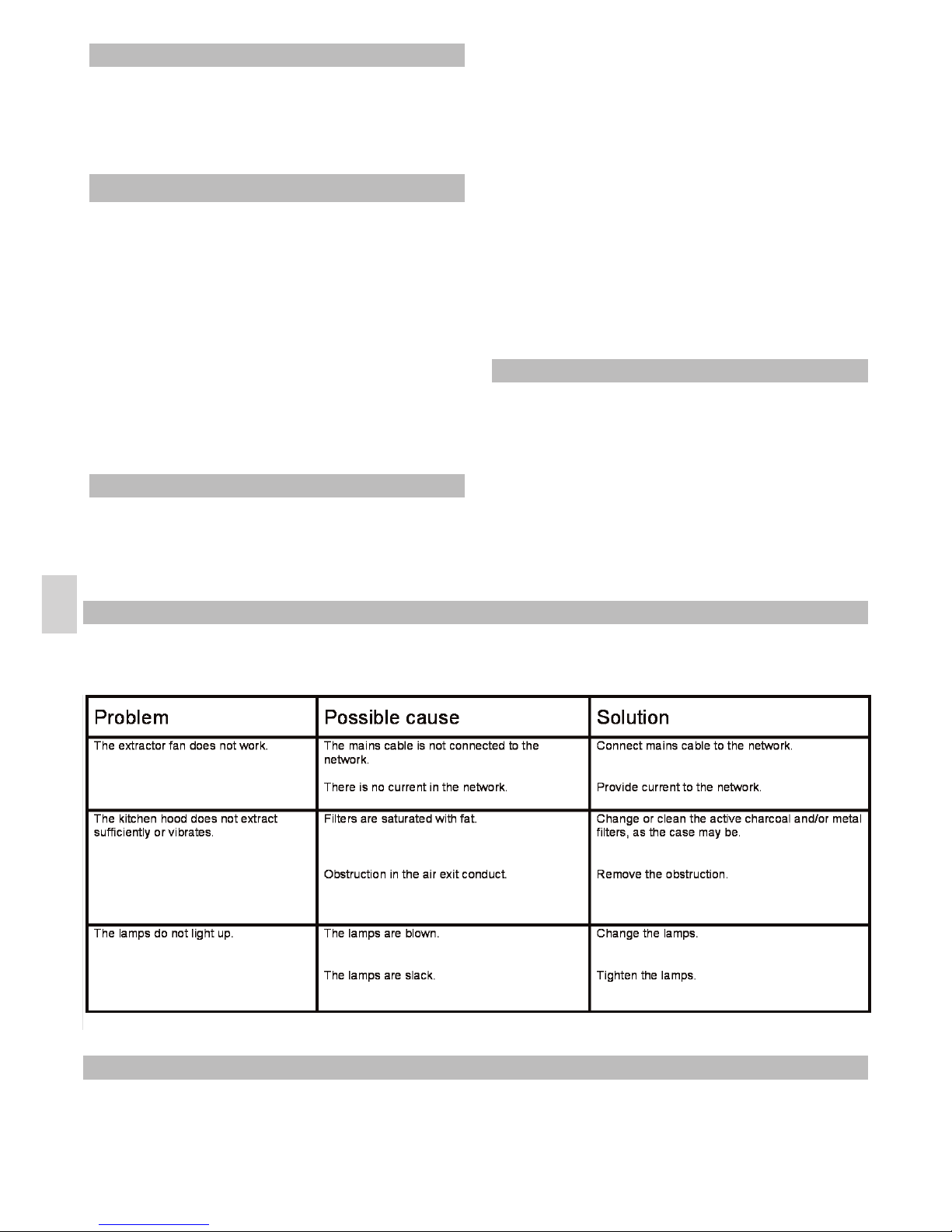

Si algo no funciona
Antes de llamar al Servicio Técnico haga las siguientes comprobaciones:
TEKA INDUSTRIAL S.A., se reserva el derecho de introducir en sus aparatos las correcciones que considere necesarias sin perjudicar sus características esenciales.

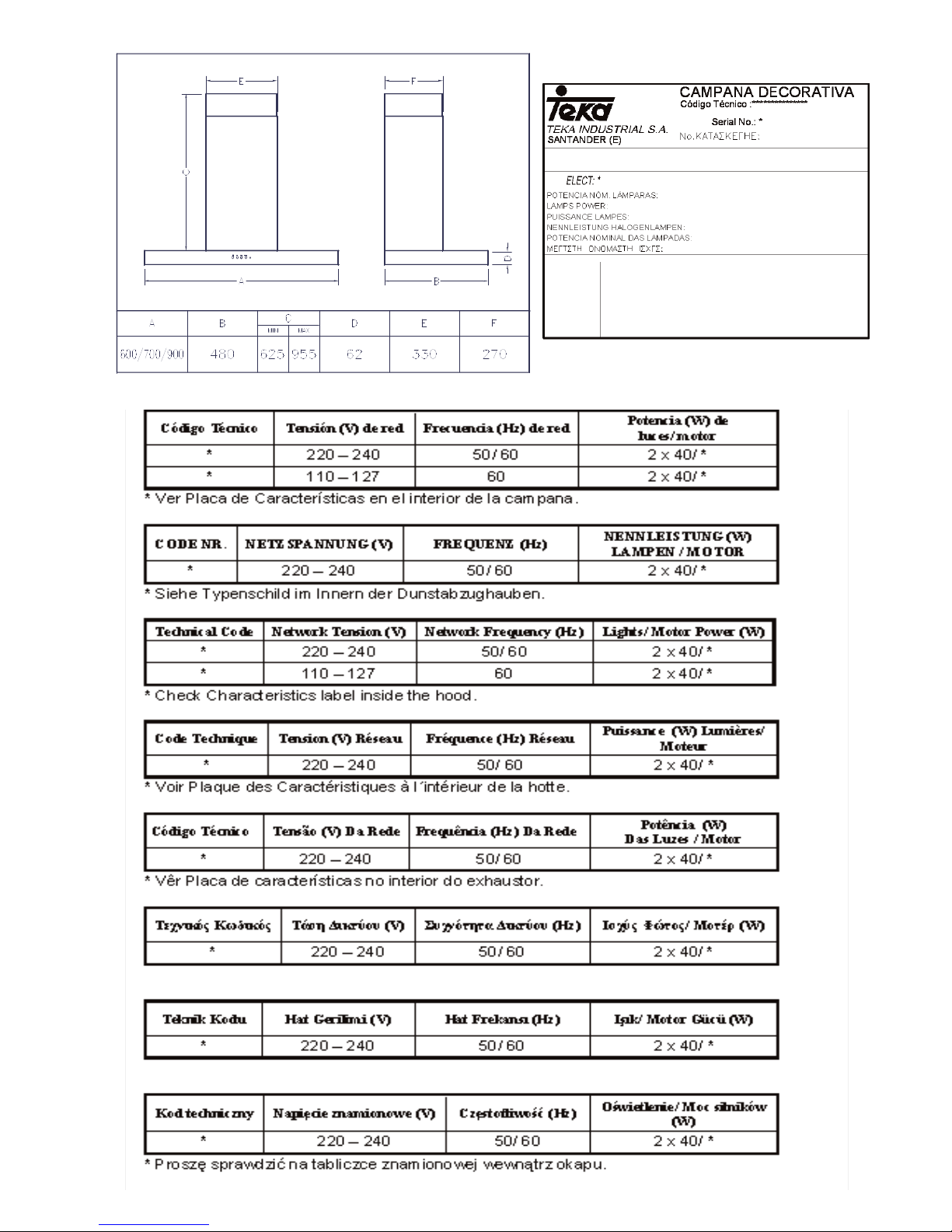

Dimensiones y Características
Veáse pág. 30.
Page 5
1 Reducción 150/ 120 mm. 2 Soportes para cubretubo. 4 Tacos de sujeción (Ø6 x 30).
4 Tacos de sujeción (Ø8 x 40). 4 Tirafondos (Ø4 x 30). 2 Tornillos (Ø3,9 x 19).
4 Tirafondos (Ø5 x 45). 2 Arandelas (Ø6,4 x Ø18). 2 Grapas tuerca.

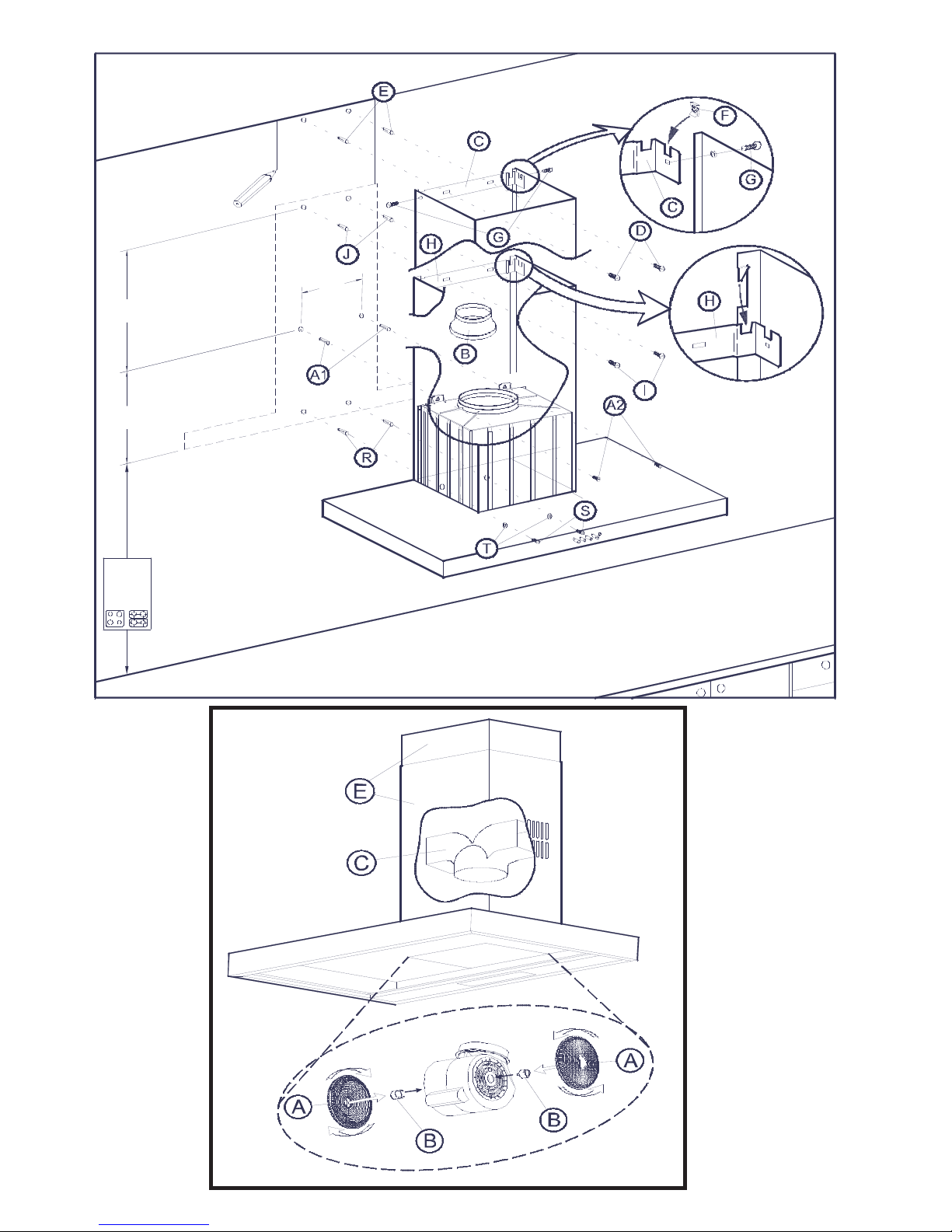

Fig. 1 (Pag. 31)
Al instalar la campana asegúrese de cumplir las Instrucciones de Seguridad indicadas en la página 2.
Para obtener un rendimiento óptimo el conducto al exterior no deberá ser superior a CUATRO METROS, tener más de dos ángulos de 90°, y su diámetro debe ser al menos Ø120.
1) Trace y taladre en la pared los puntos para fijar los tacos de sujeción (A1) (Ø8 x 40). Ver figura 1.
2) Coloque los tacos de sujeción (A1) y atornille los tirafondos (A2) (Ø5 x 45) dejandolos sobresalir 5 mm. de la pared.
3) Cuelgue la campana en los tirafondos (A2). Nivele el aparato y apriete los tirafondos.
4) Trace la situación de los tacos de seguridad (R) (Ø8 x 40) a través del interior de la campana.
5) Afloje los tirafondos (A2) y descuelgue la campana.
6) Taladre la pared y coloque los tacos (R).
7) Cuelgue la campana, apriete los tirafondos (A2) y los (S) (Ø5 x 45) con las arandelas (T) (Ø6,4 x Ø18).
8) Monte los cubretubos, fijando el inferior en el soporte (H), según detalle de la fig. 1. Eleve el cubretubo superior hasta el lugar deseado y
marque su contorno en la pared. Retire los cubretubos.
9) Coloque las grapas (F) en el soporte (C).
10) Centre el soporte (C) sobre el contorno marcado; trace y taladre los puntos de fijación de los tacos (E) (Ø6 x 30). Fije el soporte (C) con los tirafondos (D) (Ø4 x 30).
11) Coloque la pieza (B) si el tubo interior (no suministrado) es Ø120.
12) Fije el tubo interior con una abrazadera (no suministrada) a (B) o a la salida del motor según sea el caso.
13) Una vez colocado el tubo interior, coloque el cubretubo inferior sobre la campana y fije el cubretubo superior con los tornillos (G) (Ø3,9 x
19).
Cuando no sea posible la evacuación de gases al exterior, la campana puede configurarse para purificar el aire recirculándolo a través de filtros de carbón activo.
La duración de los filtros de carbón activo es de tres a seis meses, dependiendo de las condiciones particulares de uso. Estos filtros no son lavables ni regenerables. Una vez agotada su vida útil deberán reemplazarse.
Fig. 2 (Pag. 31)
1) Sitúe los filtros en la sección lateral de aspiración del motor haciendo coincidir los orificios de los filtros (A) con los pivotes (B) de la carcasa del motor. Gire en el sentido que se indica en la figura.
2) Retire los cubretubos (E). Coloque el difusor (C) sobre la sección de salida de aire del motor. Vuelva a colocar los cubretubos (E).
Filtros de Carbón Activo (Opcional)
Instalación
Accesorios suministrados
5
E
Page 6
6
D
Sehr geehrte Kundin, sehr geehrter Kunde, Wir möchten Ihnen zu Ihrer Wahl gratulieren.
Wir sind überzeugt, dass dieses moderne, funktionelle und praktische Gerät, das aus hochwertigem Material hergestellt wurde, Ihren Ansprüchen voll gerecht wird. Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie die Dunstabzugshaube in Gebrauch nehmen, damit Sie das Gerät optimal nutzen und Schäden vermeiden, die durch unsachgemässe Handhabung auftreten können; auch finden Sie Hinweise, um kleinere Probleme selbst beheben zu können. Bitte bewahren Sie diese Gebrauchs­anweisung auf, damit Sie jederzeit nützliche Informationen zu Ihrer Dunstabzugshaube nachschlagen können und auch andere Personen das Gerät mühelos bedienen können.
• Beachten Sie die geltenden örtlichen Bestimmungen bezüglich der Installation von elektrischen Haushaltsgeräten und Entlüftungseinrichtungen.
• Versichern Sie sich, dass die Spannung und Frequenz des Stromnetzes mit den Angaben auf dem Aufkleber im Innern der Dunstabzugshaube übereinstimmen.
• Zur Trennung der Haube vom Stromnetz muss Netzseitig eine Sicherungsvorrichtung entsprechend den nationalen Normen vorhanden sein. DAS STROMKABEL DARF NICHT AUSGETAUSCHT WERDEN, AUSGENOMMEN DURCH EINEN ZUGELASSENEN KUNDENDIENST.
• Vergewissern Sie sich nach dem Anschluss des Gerätes, dass das Stromkabel nicht mit scharfen Metallkanten in Berührung kommt.
• Vermeiden Sie den Abluftanschluss der Dunstabzugshaube an Entlüftungsleitungen für Rauch aus nichtelektrischen Energiequellen, z.B. offene Kamine, Heizkessel, etc.
• Der Raum muss über eine angemessene Lüftung verfügen, falls Sie die Dunstabzugshaube gleichzeitig mit nicht­elektrischen Geräten wie Gasherden, etc. benutzen.
• Die übermäßige Fettansammlung in der Dunstabzugshaube und in den Metallfiltern kann Fettabtropfen und Brandgefahr zur Folge haben. Um dies zu vermeiden, ist es notwendig, das Innere der Dunstabzugshaube sowie die
Metallfilter mindestens einmal monatlich zu reinigen.
• Der Höhenabstand zwischen der Unterkante der Dunstabzugshaube und dem Kochherd muss bei Elektroherden mindestens 50 cm und bei Gasherden oder kombinierten Gas­Elektroherden mindestens 65 cm betragen. BEACHTEN SIE BITTE DIE GRUNDANWEI­SUNGEN DES HERSTELLERS DER HERD PLATTE.
• Lassen Sie niemals eine Gasflamme offen brennen, ohne dass Sie ein Kochgefäss auf das Kochfeld stellen. Das in den Filtern angesammelte Fett kann in die Flamme tropfen oder sich durch den Temperaturanstieg entzünden.
• Kochen Sie nicht unter der Dunstabzugshaube, ohne dass die Filter montiert sind, z. B. wenn Sie diese im Geschirrspüler reinigen.
• Unter der Dunstabzugshaube darf nicht flambiert werden.
• Bitte stellen Sie keine Gegenstände auf die Dunstabzugshaube.
• Unterbrechen Sie die Stromzufuhr vor jedweder Handhabung im Inneren der Dunstabzugshaube, z. B. bei der Reinigung oder Wartung.
• Wenn Sie das Gerät von innen reinigen, empfehlen wir Ihnen, Handschuhe zu tragen und vorsichtig vorzugehen.
• Ihre Dunstabzugshaube ist für den häuslichen Gebrauch und nur zum Abzug und Reinigung von Kochdämpfen aus der Zubereitung von Lebensmitteln bestimmt. Jede andere Nutzung unterliegt Ihrer Eigenverantwortung und kann gefährlich sein. Der Hersteller übernimmt keinerlei Haftung für Schäden durch den unsachgemäßen Einsatz des Gerätes.
• Für jegliche Reparaturarbeiten wenden Sie sich bitte an den nächsten TEKA-Kundendienst und verwenden Sie stets Originalersatzteile. Reparaturen oder Änderungen, die nicht von Fachleuten ausgeführt werden, können Schäden am Gerät und Fehlfunktionen verursachen und somit Ihre Sicherheit gefährden.
• Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und elektro­nikaltgeräte “Waste Electrical and Electronic Equipment” (WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor, .
• Bei gleichzeitigem Betrieb von Dunstabzugshauben im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4Pa (4 x 10
-5
bar) sein.
Sicherheitshinweise
Page 7
7
D
Inhaltsverzeichnis
Seite
Gerätebeschreibung 7
Bedienungsanleitung 7
Reinigung und Wartung 8
Falls etwas nicht funkioniert 8
Gerätemaße und technische Daten 8
Mitgeliefertes Zubehör 9
Einbau 9
Aktivkohlefilter 9

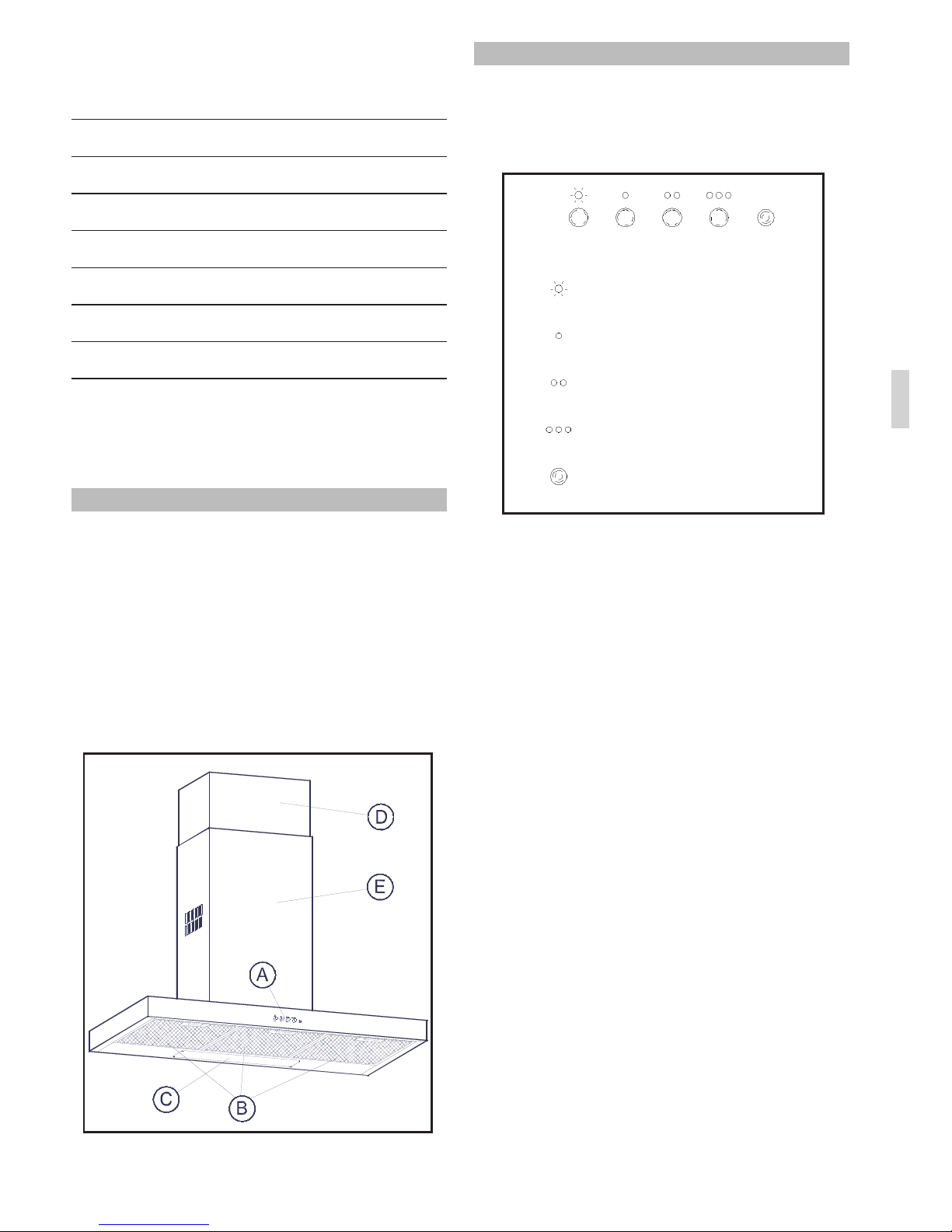

A Programmschaltung mit Druckknopf
für Licht und Geschwindigkeit mit Funktionsleuchte.
B Metallfilter. C Beleuchtung mit zwei Lampen - 40 W
(E-14).
D, E Abzugsrohrverkleidung, höhenverstell-
bar.
Um eine bessere Absaugleistung zu erzielen, empfehlen wir Ihnen, das Gerät einige Minuten vor dem Kochen einzuschalten, damit der Luftstrom bei Kochbeginn den Dunst dauerhaft und gleichmässig absaugt.
Ebenso sollten Sie das Gerät nach dem Kochen einige Minuten eingeschaltet lassen, um den vollständigen Abzug aller Dämpfe und Gerüche nach draußen sicherzustellen.
Gerätebeschreibung
Gebrauchsanleitung
Sie können die Funktionen der Dunstabzugshaube durch Betätigung der Bedientasten, wie in der Zeichnung angegeben, einstellen.
Page 8
8
D
TEKA INDUSTRIAL S.A. behält sich das Recht vor, an seinen Geräten ggf. Änderungen
vorzunehmen, ohne dabei deren Haupteigenschaften zu verändern.
Beachten Sie bei der Reinigung und Wartung des Gerätes die Sicherheits­hinweise auf Seite 6.
• Wenn Ihre Dunstabzugshaube aus rostfreiem Edelstahl ist, benutzen Sie bitte die speziellen Reinigungsmittel für dieses Material und befolgen Sie die Gebrauchsanweisung des Reinigungs­mittelherstellers.
• Wenn Ihre Dunstabzugshaube lackiert ist, verwenden Sie lauwarmes Wasser und neutrale Seife. Vermeiden Sie Reinigungsmittel die ätzende oder scheuernde Stoffe sowie Lösungsmittel enthalten.
• Benutzen Sie keinesfalls metallische Schwämme bzw. Bürsten und scheuernde oder ätzende Produkte.
• Trocknen Sie die Dunstabzugshaube mit einem fusselfreien Tuch.
• Der Einsatz von Dampfreinigungsgeräten ist nicht empfehlenswert.
Zum Entfernen der Filter aus dem Filterrahmen üben Sie leichten Druck auf die Einfügevorrichtung aus und nehmen Sie dann die Filter heraus. Zur Reinigung können Sie die Filter in heissem Wasser mit neutraler Seife einweichen, bis sich das Fett löst und sie dann unter fließendem Wasser abspülen, oder Sie benutzen spezielle Fettlöser. Die Filter können auch in der Spülmaschine gereinigt werden; in diesem Fall empfehlen wir Ihnen, sie senkrecht zu stellen, damit keine Speisereste zurückbleiben. Der Einsatz von scharfen Reinigungsmitteln in der Geschirrspülmaschine kann die Metalloberfläche der Filter angreifen (Einschwärzung), ohne dass sich dies jedoch negativ auf die Fettabsorptionsfähigkeit der Filter auswirkt. Lassen Sie die Filter nach der Reinigung an der Luft trocknen, bevor Sie sie wieder in die Dunstabzugshaube einsetzen.
Gehen Sie wie folgt vor:
• Entfernen Sie die Metallfilter.
• Wechseln Sie die defekte Lampe aus; Höchstleistung 40 W (E-14) .
• Fügen Sie die Filter wieder ein.
Lampenwechsel
Reinigung der Metallfilter
Reinigung des Gehäuses
Reinigung und Wartung
_________________________________________________________
Falls etwas nicht funktioniert
Bevor Sie den technischen Service anrufen, überprüfen Sie bitte folgende Punkte:
Gerätemaße und Technische Merkmale
Siehe Seite 30.
Page 9
9
D
1 Reduzierstück 150/ 120 mm. 2 Halterung für den Kamin (C und H). 4 Befestigungsdübel (Ø6 x 30). 4 Wandbesfestigungsdübel (Ø8 x 40). 4 Wandbefestigungsschrauben(Ø4x30) 2 Senkkopfschrauben Nirosta Ø3,9 x
19 für die obere Kaminbefestigung. 4 Wandbefestigungsschrauben(Ø5x45) 2 U-Scheiben Ø6,4 x Ø18 für
Wandbefestigungsschrauben.
2 Klammern.
Zeichnung 1 (S. 31) Beim Einbau der Dunstabzugshaube beachten Sie bitte die Sicherheitshinweise auf Seite 6.
Für eine optimale Leistung der Dunstabzugshaube sollte das Abzugsrohr nach außen nicht länger als VIER METER sein, nicht mehr als zwei 90° Winkel haben und der Durchmesser sollte mindestens Ø120 betragen.
1) Zeichnen Sie gemäß Zeichnung 1 (S. 31) die Bohrlöcher an und bohren Sie die Löcher für die Befestigungsdübel (A1) (Ø8 x 40).
2) Setzen Sie die Dübel (A1) ein und bringen Sie die Dübelschrauben (A2) (Ø5 x 45) so an, dass diese etwa 5 mm aus der Wand überstehen.
3) Hängen Sie die Dunstabzugshaube in die Schrauben (A2) ein. Richten Sie das Gerät aus und ziehen Sie die Schrauben fest.
4) Zeichnen Sie die Löcher für die Dübel (R) (Ø8 x 40) aus dem Haubeninneren an.
5) Lockern Sie die Dübelschrauben (A2) etwas und nehmen Sie die Dunstabzugshaube ab. Wenn ihre Haube aus Edelstahl ist, entfernen Sie die Plastikfolie vor der Montage.
6) Bohren Sie die Dübellöcher und bringen Sie die Dübel (R) (Ø8 x 40) an.
7) Hängen Sie die Haube ein und schrauben Sie die Schrauben (A2) und (S) (Ø5 x 45) mit den Unterlegscheiben (T) (Ø6,4 x Ø18) ein.
8) Montieren Sie die Abzugsrohrverkleidungen durch Befestigung des Unterteils an der Halterung (H), wie in der Zeichnung 1 genau
dargestellt. Heben Sie die obere Abzugsrohrverkleidung auf die gewünschte Höhe an und markieren Sie den Umriss an der Wand. Entfernen Sie die Abzugsrohrverkleidungen.
9) Bringen Sie die Klammern (F) an der Halterung (C) an.
10) Zentrieren Sie die Halterung (C) innerhalb des markierten Umrisses; zeichnen Sie die Bohrlöcher an und bohren Sie die Löcher für die Dübel (E) (Ø6 x 30). Befestigen Sie die Halterung (C) mit den Dübelschrauben (D) (Ø4 x 30).
11) Bringen Sie das Teil (B) an, wenn das Innenrohr (nicht mitgeliefert) einen Durchmesser von Ø120.
12) Befestigen Sie das Innenrohr mit einer Schelle (nicht mitgeliefert) entsprechend an (B) bzw. über die Luftabzugsöffnung des Motors an.
13) Nach der Anbringung des Innenrohres setzen Sie die untere Rohrverkleidung auf die Dunstabzugshaube und befestigen Sie die obere Rohrummantelung mit den Schrauben (G) (Ø3,9 x 19).
Falls ein Dunstabzug nach außen nicht möglich ist, kann die Dunstabzugshaube mittels Aktivkohlefiltern so betrieben werden, dass die Reinigung der Luft mit Umluftbetrieb über diese Filter erfolgt. Die Nutzungsdauer dieser Aktivkohlefilter beträgt, je nachdem wie oft und lange Sie das Gerät einschalten, zwischen drei bis sechs Monaten. Diese Filter sind nicht wasch- oder wiederverwendbar. Sie müssen nach der Abnutzung erneuert werden.
Zeichnung 2 (S. 31)
1) Setzen Sie die Filter jeweils in das Ansaugteil an beiden Seiten des Motors ein, indem Sie die Filteröffnungen (A) in die Raster (B) des Motorgehäuses einstecken. Anschliessend drehen Sie in die auf der Zeichnung angegebene Richtung.
2) Entfernen Sie die Rohrummantelung (E). Bringen Sie den Diffuseur (C) über die Luftabzugsöffnung des Motors an. Bringen Sie die Rohrummantelung wieder an (E).
Aktivkohlefilter (Optional)
Einbau
Mitgeliefertes Zubehör
Page 10
10
ENG
Dear client: Congratulations on your choice. We are sure
that this modern, functional and practical appliance, made with top quality materials, will fully satisfy your needs. Please read every section of this INSTRUCTIONS MANUAL before using your kitchen hood for the first time, to ensure maximum performance from the appliance and to avoid breakdowns, which may be caused by incorrect use, as well as to allow any minor problems to be solved. Store this manual, as it will provide useful information about your kitchen hood at all times and will also help other people to use it.
• Please be aware of current local
regulations with reference to domestic electrical fittings and gas eduction.
• Verify that the tension and frequency of the
network match those indicated on the label located inside the kitchen hood.
• For disconnection from the supply mains
must be incorporated in the fixed wiring in accordance with the wiring rules. THE NET CABLE MUST NOT BE SUBSTITUTED, EXCEPT BY AN AUTHORIZED TECHNICAL SERVICE.
• Once the kitchen hood has been installed,
ensure that the mains cable to the network is not in contact with any live metal edges.
• Avoid connecting the appliance to
conductors used as exits for fumes produced by a non-electric energy source, e.g.: boilers, chimneys, etc.
• If the extractor fan is going to be used
simultaneously with equipment powered by a non-electric energy source, e.g.: gas cookers, then the room must have sufficient ventilation.
• Excessive fat accumulation in the kitchen
hood and metal filters is a fire risk and may also cause dripping, therefore the inside of the kitchen hood and the metal filters must be cleaned at least once a month.
• The lower part of the kitchen hood must be
fitted at least 50 cm. over electric hobs and 65 cm. over gas or mixed hobs. FOLLOW THE HOBS´ MANUFACTURER'S MINIMUM RECOMMENDATIONS.
• Never leave gas hobs lit if not covered by a container. The fat accumulated in the filters may drip or catch fire when the temperature increases.
• Avoid cooking under the kitchen hood if the metal filters are not fitted, e.g.: while they are being cleaned in the dishwasher.
• You must not produce flames under the kitchen hood.
• Do not place anything on top of the cooker hood.
• Disconnect the appliance before any interior manipulation, e.g. during cleaning or maintenance.
• We recommend the use of gloves and to be extremely careful when cleaning the kitchen hood's interior.
• Your kitchen hood is designed for domestic use and only for extraction and purification of fumes produced during food preparation. It will be your responsibility if it is used for other purposes, which may be dangerous. The manufacturer cannot accept responsibility for damage caused by improper use of the appliance.
• For repairs please contact the nearest TEKA Technical Assistance Service, and always use genuine spare parts. Repairs or modifications carried out by unqualified personnel can cause malfunctions or may damage the appliance, putting your safety in danger.
• This appliance is marked according to the European directive 2002/96/EC on “Waste Electrical and Electronic Equipment” (WEEE). This guideline is the frame of a European-wide validity of return and recycling on Waste Electrical and Electronic Equipment, .
• When the cooker hood is run at the same time as other than electrical appliance or equipment with different energy source, the air extraction (underpressure) must no be higher than 4Pa (4 x 10
-5
bar).
• The appliance is not intended for use by young children or infirm persons without supervision. Young children should be supervised to ensure they do not play with the appliance.
Safety Instructions
Page 11
11
ENG
Index
Page
Description of the appliance 11
Instructions for use 11
Cleaning and maintenance 12
Problem solving 12
Sizes and specifications 12
Accessories supplied 13
Installation 13
Active charcoal filters 13

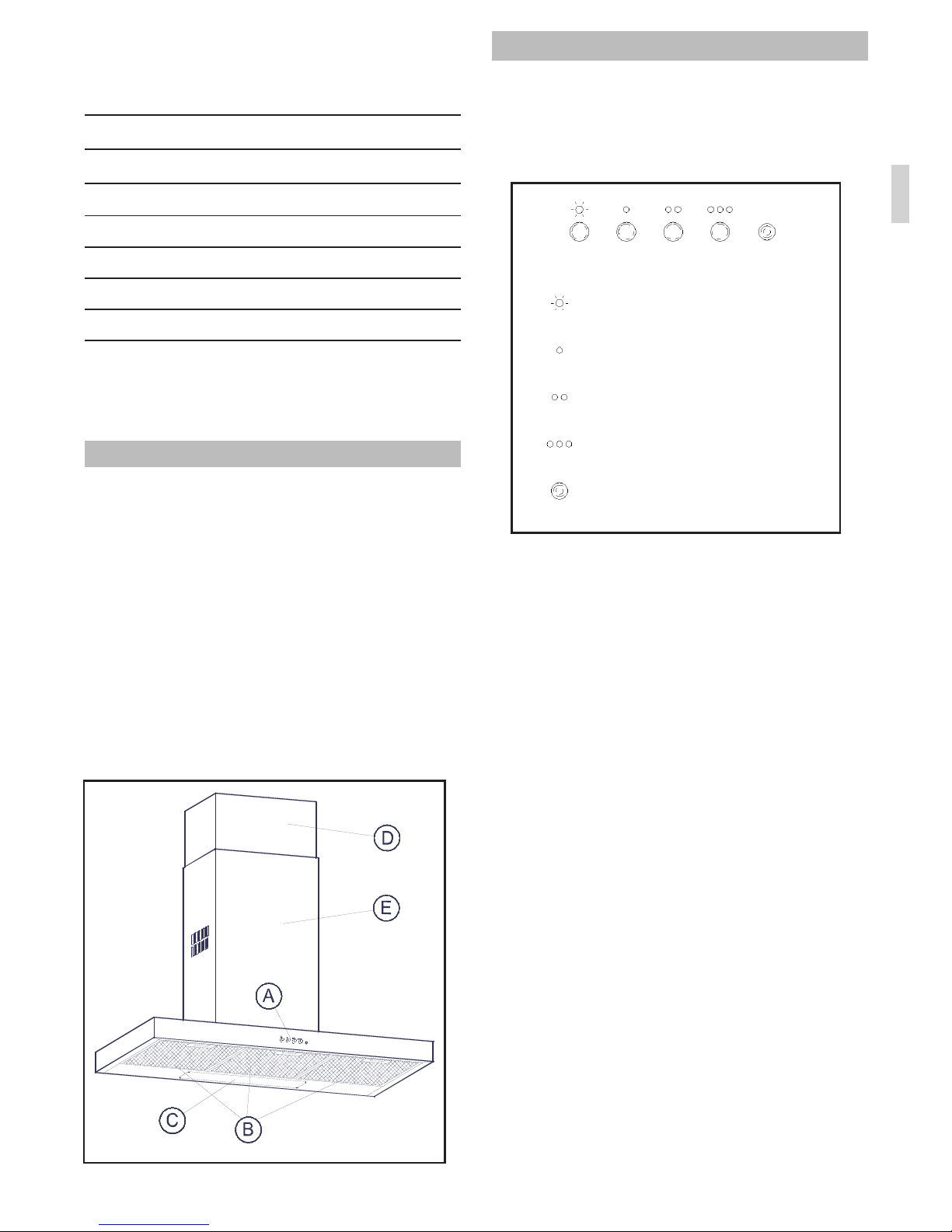

A On/ Off Push button, speed selector,
light and working pilot.
B Metal filters. C Lamp with two bulbs - 40 W (E-14). D, E Vertically adjustable tubecovers.
Switch on the extractor fan a few minutes before you start to cook in order to ensure that a steady air flow has been established before fumes appear.
Allow the extractor fan to run for several minutes after you have finished cooking (between 3 to 5 minutes) in order to expel all the grease from the outlet duct. This prevents the return of grease, smoke and smells.
Description of the appliance
Instructions for use
You may control the kitchen hood by operating the controls as shown in the diagram.
Page 12
12
ENG
TEKA INDUSTRIAL S.A. reserves the right to make changes and corrections to its products as it deems necessary, without altering their basic characteristics.
During cleaning and maintenance work, make sure the safety instructions set out on page 10 are complied with.
• If your kitchen hood is made from stainless steel, use proprietary cleaners mentioned in the product instructions.
• If your kitchen hood is painted, use lukewarm water and a neutral soap.
• Never use metallic scourers, nor abrasive or corrosive products.
• Dry the kitchen hood using a cloth that does not produce fibres.
• The use of vapour cleaners is not recommended.
To remove the filters from their fittings, press lightly on the locks and then pull them off.
The metal filters can be cleaned by soaking them in hot water with neutral detergent until the fat dissolves and then rinsing them under the tap or using special anti-grease products. They can also be washed in a dishwasher. In this case, it is advisable to stack them vertically to avoid food residues to stick to them.
Cleaning in a dishwasher may damage the metallic surface (blackening it), although this will not affect its fat retention capacity.
Once clean, leave them to dry off and then fit them onto the kitchen hood.
Proceed as follows:
• Remove the metal filters.
• Change the broken/burnt out lamp. Maximum lamp power is 40W (E-14).
• Fit the metal filters.
Cleaning the metal filters
Cleaning the hood body
Cleaning and maintenance
_________________________________________________________
Problem solving
Proceed with the following checks before calling the Technical Service:
Changing light bulbs
Sizes and specifications
See page 30.
Page 13
13
ENG
1 150/ 120 mm reduction. 2 Support for tubecover. 4 Wall plugs (Ø6 x 30). 4 Wall plugs (Ø8 x 40). 4 Long bolts (Ø4 x 30). 2 Screws (Ø3,9 x 19).
6 Long bolts (Ø5 x 45). 2 Ø6,4 x Ø18, washers. 2 Clips.
Fig. 1 (Page 31)
On installing the kitchen hood make sure that the Safety Instructions set out on page 10 are complied with.
To obtain optimum performance, the external conduct must not be more than FOUR METRES long, have no more than two 90° angles and its diameter must be at least Ø120.
1) Trace and drill the points for fitting the wall plugs onto the wall (A1) (Ø8 x 40). See figure nr. 1.
2) Fit the wall plugs (A1) and screw in the long bolts (A2) (Ø5 x 45) leaving them protruding 5 mm out of the wall.
3) Attach the kitchen hood to the long bolts (A2). Straighten the apparatus and tighten the long bolts.
4) Trace the location of the wall plugs (R) (Ø8 x 40), through the inside of the kitchen hood.
5) Loosen the long bolts (A2) and take the kitchen hood off.
6) Drill into the wall and fit the wall plugs (R).
7) Attach the kitchen hood, tighten the long bolts (A2) and (S) (Ø5 x 45) with the washers (T) (Ø6,4 x Ø18).
8) Mount the tubecovers, attaching the lower one to the support (H) as per the detail in figure
1. Lift the upper tubecover up to the desired height and mark its shape on the wall. Remove the tubecovers.
9) Fit the clips (F) to the support (C).
10) Centre the support (C) around the shape marked; trace and drill the fixing points for the wall plugs (E) (Ø6 x 30). Attach the support (C) with the long bolts (D) (Ø4 x 30).
11) Fit the part (B) if the inner tube (not supplied) is Ø120.
12) Attach the inner tube with a clamp (not supplied) to (B) or on to the motor's air outlet vent as the case may be.
13) Once the inner tube is fitted, fit the lower tubecover around the extractor fan outlet and attach the upper tubecover with the screws (G) (Ø3,9 x 19).
When exterior gas extraction is not possible, then the kitchen hood may be set to purify the air by recycling it through active charcoal filters.
The active charcoal filters have an active life of between three to six months, depending on the individual conditions of use. These filters cannot be washed nor regenerated. They must be replaced once their useful life comes to an end.
Fig. 2 (Page 31)
1) Put the filters into the lateral draught section of the motor making the holes in the filters match up (A) with the pivots (B) of the motor carcass. Turn as indicated in the diagram.
2) Remove the tubecovers (E). Fit the diffuser (C) on to the motor's air outlet vent. Fit the tubecovers back on (E).
Active charcoal filters (Optional)
Installation
Accesories supplied
Page 14
14
FR
Cher client, toutes nos félicitations! Vous avez fait un excellent choix. Nous sommes sûrs et certains que cet appareil, moderne, fonctionnel et pratique qui a été construit avec des matériaux de première qualité, pourra largement répondre à vos besoins.
Avant d'utiliser la hotte pour la première fois, lisez attentivement les sections de ce MANUEL D'INSTRUCTIONS. Cela vous permettra non seulement d'obtenir un meilleur rendement de l'appareil mais aussi d'éviter les pannes qui pourraient se produire par la suite, en cas de mauvaise utilisation de l'appareil ; par ailleurs, cela vous permettra surtout de résoudre les petits problèmes auxquels vous pourrez être confrontés.
Conservez ce manuel, il vous fournira, à tout moment, une information utile concernant votre hotte et facilitera, par ailleurs, son utilisation à d'autres personnes.
• Respectez les dispositions légales en vigueur aussi bien concernant les installations électriques domestiques que concernant les dégagements de gaz.
• Vérifiez si la tension tout comme la fréquence du réseau correspondent bien avec celles indiquées sur l'étiquette située à l'intérieur de la hotte.
• Un système de coupure du courant électrique doit être mis en place en conformité avec la norme en vigueur. VOUS NE DEVEZ PAS REMPLACER LE CÂBLE D´ALIMENTATION, SEUL UN SERVICE TECHNIQUE AUTORISÉ PEUT LE FAIRE.
• Une fois que la hotte a été installée, faites en sorte que le câble d'alimentation qui doit être branché sur le réseau ne soit pas en contact avec des arêtes métalliques vivantes.
• Évitez de brancher l'appareil à des conduits devant être utilisés pour le dégagement de fumées produites par une source d'énergie différente à l´électrique par exemple; chaudières, cheminées, etc.
• Dans la pièce, la ventilation doit être adéquate dans le cas où la hotte serait utilisée en même temps que des appareils devant être branchés sur une source d'énergie différente à l´électrique par exemple; cuisinières à gaz, etc.
• L'accumulation excessive de graisse dans la hotte tout comme dans les filtres métalliques peut provoquer des incendies et des
égouttements, c'est pourquoi il est nécessaire de laver l'intérieur de la hotte et des filtres métalliques au moins une fois par mois.
• La partie inférieure de la hotte doit être située au moins à 50 cm. de haut sur des plaques électriques et à 65 cm., sur des plaques à gaz ou mixtes. RESPECTEZ LES INDICATIONS FONDAMENTALES DU FABRICANT DE LA PLAQUE À CUISSON.
• Ne jamais laisser les brûleurs à gaz allumés sans placer un récipient dessus. La graisse accumulée dans les filtres peut dégoutter ou s'enflammer à cause de l'augmentation de température.
• Éviter de faire la cuisine sous la hotte si les filtres métalliques ne se trouvent pas à leur place, par exemple; pendant qu'ils sont nettoyés dans le lave-vaisselle.
• Il est interdit de flamber sous la hotte.
• Ne mettez pas d´objets au-dessus la hotte.
• Débrancher l'appareil avant de faire n'importe quelle manipulation à l'intérieur de ce dernier ; par exemple, pendant le nettoyage ou l'entretien.
• Nous vous recommandons d'utiliser des gants et de prendre toutes les précautions nécessaires au moment de nettoyer l'intérieur de la hotte.
• La hotte est destinée à l'usage domestique et exclusivement à l'extraction et à la purification des gaz produits par la préparation d'aliments. L'utilisation à d'autres fins est sous votre entière responsabilité et peut être dangereuse. Le fabricant ne se responsabilise pas des dommages causés par une mauvaise utilisation de l'appareil.
• Pour tout type de réparation, veuillez vous adresser au Service d'Assistance Technique de TEKA le plus proche, et utiliser toujours des pièces de rechange originales. Les réparations ou modifications réalisées par un personnel non qualifié peuvent causer des dommages à l'appareil ou peuvent entraîner un mauvais fonc­tionnement et peuvent même mettre en danger votre propre sécurité.
• Cet appareil respecte la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés “Waste Electrical and Electronic Equipment” (WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE, .
• Lorsqu´on met en marche la hotte en même temps que d´autres appareils alimentés par une énergie autre qu´électrique, la sortie d´air ne doit pas être supérieure à 4Pa (4 x 10
-5
bar).
Instructions de Sécurité
Page 15
15
FR
Index
Page
Description de l'appareil 15
Mode d'emploi 15
Nettoyage et Entretien 16
Si quelque chose ne marche pas 16
Dimensions et caractéristiques 16
Accessoires livrés 17
Installation 17
Filtres à charbon actif 17
A Commande munie de boutons pour la
lumière, la vitesse et dotée d'une lampe témoin indicative de fonctionne­ment.
B Filtres métalliques. C Lampes dotées de deux ampoules - 40
W (E-14).
D, E Couvre-tuyaux, réglables en hauteur.
Afin d'obtenir une meilleure aspiration, nous vous recommandons de mettre en marche la hotte quelques minutes avant de faire la cuisine pour que le flux d'air soit soutenu et stable au moment d'aspirer les fumées.
De même, laissez la hotte allumée quelques minutes après avoir fini de faire la cuisine pour que les fumées tout comme les odeurs soient entièrement évacuées à l'extérieur.
Description de l'appareil
En appuyant sur la commande comme cela est indiqué sur la figure, vous pourrez contrôler les fonctions de la hotte.
Mode d'emploi
Page 16
16
FR
La Société TEKA INDUSTRIAL S.A. se réserve le droit d'introduire dans ses appareils les modifications qu'elle jugera opportunes sans pour autant modifier leurs caractéristiques fondamentales.
Au moment de procéder au nettoyage et à l'entretien, veuillez respecter les instructions de Sécurité indiquées à la page 14.
• Si votre hotte est en acier inoxydable, utilisez des produits de nettoyage spécialisés pour ce type de matériau en suivant les instructions du fabricant du produit.
• Si votre hotte est peinte, utilisez de l'eau tiède et du savon neutre. Éviter d'utiliser des produits contenant des substances corrosives, abrasives ou dissolvantes.
• N'utilisez, en aucun cas, des éponges métalliques ni des produits abrasifs ou corrosifs.
• Séchez la hotte en utilisant un linge ne contenant pas des pilosités.
• Il n´est pas conseillé d´utiliser des appareils de nettoyage à vapeur.
Pour retirer les filtres de l'endroit où ils sont placés, exercez une légère pression sur les
dispositifs d'enclavement et ensuite, tirez. Les filtres métalliques peuvent être nettoyés en les plongeant dans de l'eau chaude contenant du détergent neutre jusqu'à ce que la graisse disparaisse et ensuite en les rinçant sous le jet de l'eau du robinet ou en utilisant des produits spécifiques pour la graisse. De même, ils peuvent être lavés dans un lave­vaisselle. Dans ce cas, il est recommandé de le faire en les plaçant verticalement pour éviter que des restes de nourriture ne se déposent dessus. Le fait de laver les filtres dans un lave­vaisselle peut détériorer la surface métallique (en la noircissant) sans pour autant que cela n'ait des répercussions sur leur capacité de retention de graisses. Une fois qu'ils sont propres, il faudra les laisser sécher en plein air et ensuite les placer dans la hotte.
Procédez de la façon suivante:
• Retirez les filtres métalliques.
• Changez l'ampoule abîmée/ grillée. La puissance maximum des ampoules est de 40W (E-14).
• Placez les filtres métalliques.
Changement des ampoules
Nettoyage des filtres métalliques
Nettoyage du corps de la hotte
Nettoyage et entretien
_________________________________________________________

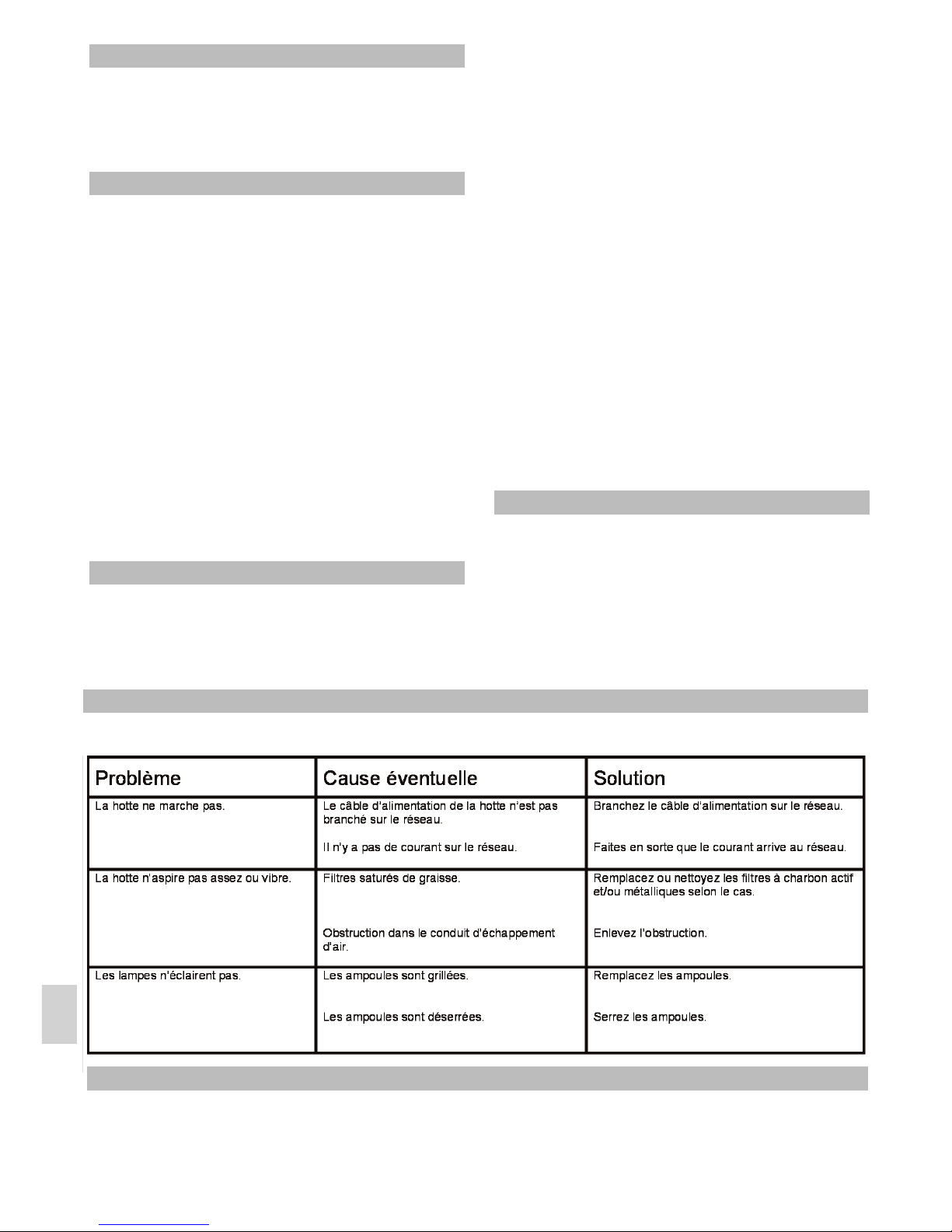

Si quelque chose ne marche pas
Avant d'appeler le Service Technique, procédez aux vérifications suivantes:
Dimensions Caractéristiques
Voir page 30.
Page 17
17
FR
1 Réduction 150/ 120 mm. 2 Support pour couvre-tuyau.
4 Sabot de retenue (Ø6 x 30). 4 Sabot de retenue (Ø8 x 40).
4 Vis à bois (Ø4 x 30). 2 Vis (Ø3,9 x 19). 4 Vis à bois (Ø5 x 45). 2 Rondelles (Ø6,4 x Ø18).
2 Agrafes.
Fig. 1 (Page 31)
Faites tout pour respecter les Instructions de Sécurité indiquées à la page 14 au moment d'installer la hotte.
Pour obtenir un meilleur rendement, la conduite située à l'extérieur ne devra pas dépasser les QUATRE MÈTRES et ne devra pas non plus avoir plus de deux angles de 90°. Par contre, elle devra avoir au moins Ø120 de diamètre.
1) Tracez et perforez dans le mur les points pour fixer les sabots de retenue (A1) (Ø8 x 40). Voir figure 1.
2) Placez les sabots de retenue (A1) et vissez les vis à bois (A2) (Ø5 x 45) en faisant en sorte qu'elles ressortent de 5 mm. du mur.
3) Accrochez la hotte dans les vis à bois (A2). Nivelez l'appareil et serrez les vis à bois.
4) Tracez le placement des sabots (R) (Ø8 x
40), à l'intérieur de la hotte.
5) Déserrez les vis à bois (A2) et décrocher la hotte.
6) Perforez le mur et accrocher les sabots (R).
7) Accrochez la hotte, serrez les vis à bois (A2) et les (S) (Ø5 x 45) avec des rondelles (T) (Ø6,4 x Ø18).
8) Montez les couvre-tuyaux. En fixant la partie inférieure sur le support (H) comme cela est
indiqué sur le croquis de la figure 1. Élevez le couvre-tuyau supérieur jusqu'à l'endroit souhaité et marquez son contour sur le mur. Enlevez les couvre-tuyaux.
9) Placez les agrafes (F) dans le support (C).
10) Centrez le support (C) sur le contour marqué; tracez et perforez les points de fixation des sabots (E) (Ø6 x 30). Fixez le support (C) avec des vis à bois (D) (Ø4 x 30).
11) Placez la pièce (B) si le tuyau intérieur (non livré) est Ø120.
12) Fixez le tuyau intérieur avec un collier (non livré) à (B) ou dans la zone d´évacuation d´air du moteur selon le cas.
13) Une fois que le tuyau intérieur est placé, placez le couvre-tuyau inférieur sur la hotte et fixez le couvre-tuyau supérieur avec des vis (G) (Ø3,9 x 19).
Dans le cas où il serait impossible d'évacuer le gaz à l'extérieur, la hotte peut être placée pour purifier l'air en le faisant passer à nouveau dans les filtres à charbon actif.
Les filtres à charbon actif peuvent durer entre trois et six mois, selon la façon dont ils sont utilisés par tout un chacun. Ces filtres ne sont pas lavables et ne peuvent pas être regénérés non plus. Une fois qu'ils sont âbimés, il faut les remplacer.
Fig. 2 (Page 31)
1) Placez les filtres dans la section latérale d'aspiration du moteur en faisant correspondre les orifices des filtres (A) avec les pivots (B) de la carcasse du moteur. Tournez dans le sens qui est indiqué sur la figure.
2) Enlevez les couvre-tuyaux (E). Placez le diffuseur (C) dans la zone d'évacuation d'air du moteur. Replacez les couvre-tuyaux (E).
Filtres à charbon actif (facultatif)
Installation
Accessoires livrés
Page 18
18
P
Estimado cliente:
Parabéns pela sua preferência. Estamos certos que este aparelho, moderno, funcional e prático, construído com materiais de primeira qualidade, irá satisfazer plenamente as suas necessidades. Leia todas as secções deste MANUAL DE INSTRUÇÕES antes de utilizar o exaustor de campânula pela primeira vez, a fim de obter o máximo rendimento do aparelho e evitar avarias provocadas por uma utilização incorrecta, permitindo-lhe ainda solucionar pequenos problemas. Guarde este manual, pois fornecer-lhe-á informações úteis sobre o seu exaustor em qualquer altura e facilitará a utilização do mesmo por outras pessoas.
• Respeite as normas locais em vigor que regulam as instalações eléctricas domésticas e evacuação de gases.
• Certifique-se que a tensão e frequência da rede correspondem às indicadas na etiqueta situada no interior do exaustor.
• Deve ser incorporado um meio de desconexão da rede eléctrica, de acordo com as regulamen­tações da instalação. NÃO SE PODE SUBSTITUIR O CABO DE ALIMENTAÇÃO, SOMENTE POR UM TÉCNICO AUTORIZADO.
• Uma vez instalado o exaustor, certifique-se que o cabo de alimentação à rede não está em contacto com arestas metálicas vivas.
• Evite ligar o aparelho a condutas utilizadas para a evacuação de fumos originados por uma energia que não seja eléctrica. Por exemplo: caldeiras, chaminés, etc.
• O compartimento deve estar provido de uma ventilação adequada se o exaustor for utilizado, simultaneamente, com aparelhos alimentados por uma energia que não seja eléctrica. Por exemplo: cozinhas a gás.
• A acumulação excessiva de gordura no exaustor e filtros metálicos aumenta o risco de incêndio e saturação, sendo, por isso, necessário lavar a parte interior do exaustor e os filtros metálicos pelo menos uma vez por mês.
• A parte inferior do exaustor deve estar, no mínimo, a 50 cm de altura das placas de fogão eléctricas e a 65 cm das placas a gás ou mistas. OBSERVE AS INDICAÇÕES MíNIMAS DO FABRICANTE DO FOGÃO.
• Nunca deixe os bicos do fogão acesos sem que tenham um recipiente a cobri-los. A gordura acumulada nos filtros pode escorrer ou inflamar­se devido ao aumento de temperatura.
• Evite cozinhar por baixo do exaustor se os filtros metálicos não estiverem colocados, por exemplo: enquanto estiverem a ser lavados na máquina de lavar a loiça.
• Não deve flamejar debaixo do exaustor.
• Evite colocar objetos emcima do exaustor.
• Desligue o aparelho antes de efectuar qualquer manipulação no seu interior. Por exemplo: durante a limpeza ou manutenção.
• Recomendamos o uso de luvas e extrema precaução durante a limpeza do interior do exaustor.
• O seu exaustor destina-se a uso doméstico e unicamente para a extracção e purificação dos gases provenientes da preparação de alimentos. A sua utilização para outros fins é da sua inteira responsabilidade e pode ser perigosa. O fabricante não se responsabiliza por danos causados por uma utilização indevida do aparelho.
• Para qualquer reparação, deverá dirigir-se ao Serviço de Assistência Técnica da TEKA mais próximo e utilizar sempre peças originais. As reparações ou modificações realizadas por pessoal não qualificado podem originar danos no aparelho ou um mau funcionamento, colocando em perigo a sua segurança.
• Este aparelho cumpre com a Directiva Europeia 2002/96/CE sobre aparelhos eléctricos e electrónicos identificada como “Resíduos de Aparelhos Eléctricos e Electrónicos”. A directiva proporciona um ponto padrão válido para toda a União europeia para a recolha e reciclagem dos resíduos dos aparelhos eléctricos e electrónicos, .
• Quando a Chaminé de cozinha se liga ao mesmo tempo de outros electrodomésticos com energia distinta da eléctrica, a saída de ar não deve ser superior a 4Pa (4 x 10
-5
bar).
Instruções de Segurança
Page 19
19
P
Índice
Página
Descrição do aparelho 19
Instruções de utilização 19
Limpeza e manutenção 20
Em caso de alguma avaria 20
Dimensões e características 20
Acessórios fornecidos 21
Instalação 21
Filtros de carbono activo 21
A Comando com interruptores para a luz
e velocidade com luz de aviso de funcionamento.
B Filtros metálicos. C Lâmpada com dois pontos de luz - 40
W (E-14).
D, E Condutas, reguláveis em altura.
Para conseguir uma melhor aspiração, recomendamos que ponha o exaustor em funcionamento uns minutos antes de cozinhar para que o fluxo de ar seja contínuo e estável no momento de aspirar os fumos.
De igual modo, mantenha o exaustor em funcionamento uns minutos depois de cozinhar para que a totalidade dos fumos e odores sejam aspirados para o exterior.
Descrição do Aparelho
Instruções de Utilização
Ao accionar o comando como indica a figura poderá controlar as funções do exaustor.
Page 20
20
P
A TEKA INDUSTRIAL S.A. reserva-se o direito de introduzir nos seus aparelhos as alterações que considerar necessárias sem prejuízo das suas características básicas.
Ao efectuar os trabalhos de limpeza e manutenção, certifique-se que cumpre as instruções de Segurança indicadas na página 18.
• Se o seu exaustor for em aço inoxidável deve utilizar produtos específicos para este material, conforme as instruções do fornecedor do produto.
• Se o seu exaustor for pintado, utilize água tépida e sabão neutro. Evite usar produtos com substâncias corrosivas, abrasivas ou dissolventes.
• Nunca utilize esfregões metálicos nem produtos abrasivos ou corrosivos.
• Seque o exaustor com um pano que não liberte pêlos.
• Não é aconselhável a utilização de produtos de limpeza por vapor , para realizar esta tarefa.
Para retirar os filtros faça uma ligeira pressão sobre os encaixes e retire-os.
Os filtros metálicos podem ser limpos deixando-os em água quente e detergente neutro até que a gordura se dissolva e enxugando-os debaixo da torneira ou utilizando produtos próprios para gordura. Também podem ser lavados na máquina de lavar a loiça. Neste caso, é aconselhável colocar os filtros na vertical a fim de evitar que se depositem restos de comida nos mesmos.
A lavagem dos filtros na máquina de lavar loiça pode deteriorar a superfície metálica (enegrecendo-a), no entanto não afecta a sua capacidade de retenção de gorduras.
Uma vez limpos, deixe os filtros secar ao ar e depois volte a colocá-los no exaustor.
Proceda do seguinte modo:
• Retire os filtros metálicos.
• Troque a lâmpada avariada/fundida. A potência máxima das lâmpadas é de 40 W (E-14).
• Coloque os filtros metálicos.
Substituição de Luzes
Limpeza dos Filtros Metálicos
Limpeza do Corpo do Exaustor
Limpeza e Manutenção
_________________________________________________________

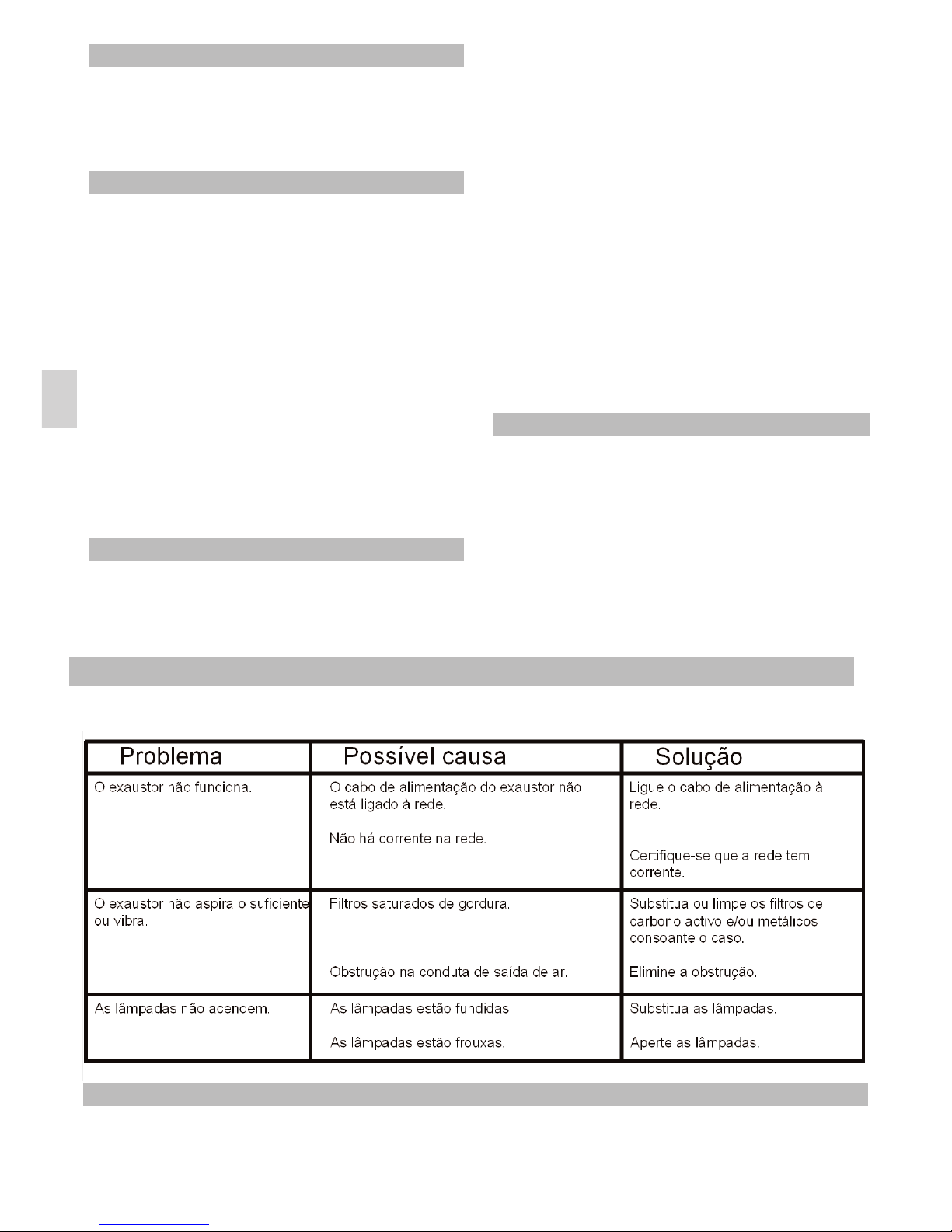

Em caso de Alguma Avaria
Antes de telefonar ao Serviço Técnico, faça as seguintes verificações:
Dimensões e Características
Veja na página 30.
Page 21
21
P
1 Redutor de 150/ 120 mm. 2 Suporte para conduta. 4 Buchas (Ø6 x 30).
4 Buchas (Ø6 x 30). 4 Tira-fundos (parafuso de cabeça
hexagonal) (Ø4 x 30). 2 Parafusos (Ø3,9 x 19). 6 Tira-fundos (parafuso de cabeça
hexagonal) (Ø5 x 45). 2 Anilhas Ø6,4 x Ø18.
2 Ganchos.
Fig. 1 (Pag. 31) Durante a instalação do exaustor certifique-
se que cumpre as Instruções de Segurança indicadas na página 18.
Para obter o máximo rendimento, a conduta para o exterior não deverá ser superior a QUATRO METROS, ter mais de dois ângulos de 90°, e o seu diâmetro deve ser de pelo menos Ø120.
1) Marque e fure na parede os pontos de fixação das buchas (A1) (Ø8 x 40). Vêr figura
1.
2) Coloque as buchas (A1) e aperte os tira­fundos (A2) (Ø5 x 45) deixando-os sobressair 5 mm. da parede.
3) Pendure o exaustor nos tira-fundos (A2). Nivele o aparelho e aperte os tira-fundos.
4) Marque a localização das buchas (R) (Ø8 x
40), a partir do interior do exaustor.
5) Afrouxe os tira-fundos (A2) e retire o exaustor.
6) Fure a parede e coloque as buchas (R).
7) Volte a pendurar o exaustor, aperte os tira­fundos (A2) e os (S) (Ø5 x 45) com as anilhas (T) (Ø6,4 x Ø18).
8) Monte as condutas, fixando a conduta inferior no suporte (H), conforme indicado no detalhe da figura 1. Suba a conduta superior até ao local desejado e marque o seu contorne na parede. Retire as condutas.
9) Coloque os ganchos (F) no suporte (C).
10) Centre o suporte (C) no contorno marcado; marque e fure os pontos de fixação das buchas (E) (Ø6 x 30). Fixe o suporte (C) com os tira-fundos (D) (Ø4 x 30).
11) Coloque a peça (B) se o tubo interior (não fornecido) for Ø120.
12) Fixe o tubo interior com uma braçadeira (não fornecida) a (B) ou sobre a secção de saída de ar do motor consoante o caso.
13) Uma vez colocado o tubo interior, coloque a conduta inferior sobre o exaustor e fixe a conduta superior com os parafusos (G) (Ø3,9 x
19).
Quando não for possível a evacuação de gases para o exterior, o exaustor pode ser configurado para purificar o ar fazendo-o circular de novo através de filtros de carbono activo.
A duração dos filtros de carbono activo varia entre três e seis meses, dependendo das condições particulares de utilização. Estes filtros não são laváveis nem reutilizáveis, pelo que devem ser substituídos sempre que termina a sua vida útil.
Fig. 2 (Pag. 31)
1) Coloque os filtros na secção lateral de aspiração do motor fazendo coincidir os orifícios dos filtros (A) com os pivots (B) da carcaça do motor. Gire no sentido indicado na figura.
2) Retire as condutas (E). Coloque o difusor (C) sobre a secção de saída de ar do motor. Volte a colocar as condutas (E).
Filtros de Carbono Activo (Opcional)
Instalação
Acessórios Fornecidos
Page 22
22
GR
Αγαπητέ Πελάτη,
Συγχαρητήρια για την επιλογή σας. Είµαστε βέβαιοι ότι αυτή η σύγχρονη, λειτουργική και πρακτική συσκευή, κατασκευασµένη µε τα καλύτερης ποιότητας υλικά, θα ικανοποιήσει πλήρως τις ανάγκες σας. Πριν την πρώτη χρήση της συσκευής, θα πρέπει να διαβάσετε προσεκτικά τις πληροφορίες αυτού του φυλλαδίου ώστε να εξασφαλίσετε τη µέγιστη απόδοση από τη συσκευή και για να αποφύγετε µηχανικές βλάβες που µπορεί να προκληθούν από λανθασµένη χρήση, καθώς επίσης και να µπορέσετε να λύσετε οποιαδήποτε µικροπροβλήµατα µπορεί να προκύψουν. Φυλάξτε αυτό το εγχειρίδιο σε ασφαλές µέρος, καθώς προσφέρει πάντοτε χρήσιµες πληροφορίες για τον απορροφητήρα σας και επίσης θα βοηθήσει άλλους να το χρησιµοποιήσουν.
• Λάβετε υπόψη τις ισχύουσες διατάξεις του χώρου αναφορικά µε οικιακές ηλεκτρικές εγκαταστάσεις.
• Βεβαιωθείτε ότι η τάση και η συχνότητα του κυκλώµατος αντιστοιχούν σε αυτές που εµφανίζονται στην ετικέτα που βρίσκεται επικολληµένη στο εσωτερικό του απορροφητήρα.
• Για αποσύνδεση από την παροχή πρέπει να είναι ενσωµατωµένο στη σταθερή καλωδίωση σύµφωνα µε τους κανόνες καλωδίωσης. ΤΟ ΚΑΛΩ∆ΙΟ ΠΑΡΟΧΗΣ ΗΛΕΚΤΡΙΚΟΥ ΡΕΥΜΑΤΟΣ ΜΠΟΡΕΙ ΝΑ ΑΝΤΙΚΑΤΑΣΤΑΘΕΙ ΜΟΝΟ ΑΠΟ ΤΟ ΕΞΟΥΣΙΟ∆ΟΤΗΜΕΝΟ ΣΕΡΒΙΣ.
• Αφού εγκατασταθεί ο απορροφητήρας βεβαιωθείτε ότι το καλώδιο τροφοδοσίας δεν έρχεται σε επαφή µεταλλικές προεξοχές µη γειωµένες.
• Αποφεύγετε να συνδέετε τη συσκευή σε φουγάρα εξαγωγής καπνών που προέρχονται από πηγή ενέργειας άλλη από τον ηλεκτρισµό π.χ. τζάκια, θερµαντήρες κεντρικών θερµάνσεων (µπόιλερ) κ.ά.
• Το δωµάτιο πρέπει να είναι εξοπλισµένο µε κατάλληλο εξαερισµό εάν πρόκειται να χρησιµοποιηθεί ο απορροφητήρας ταυτόχρονα µε συσκευές που τροφοδοτούνται µε ενέργεια άλλη από τον ηλεκτρισµό, π.χ. κουζίνες υγραερίου.
• Η υπερβολική συσσώρευση λιπών στον απορροφητήρα ή στα µεταλλικά φίλτρα αυξάνει τον κίνδυνο να προκληθεί φωτιά ή να πέφτουν σταγόνες από αυτόν. Γι’ αυτό το λόγο είναι απαραίτητο να πλένεται το εσωτερικό του απορροφητήρα και τα µεταλλικά φίλτρα το λιγότερο µια φορά το µήνα.
• Το κάτω µέρος του απορροφητήρα πρέπει να
τοποθετείται το λιγότερο σε ύψος 50 cm από ηλεκτρικές κουζίνες και 65 cm πάνω από κουζίνες υγραερίου ή µιχτές. ∆ΙΑΒΑΣΤΕ ΤΙΣ ΣΥΝΤΟΜΕΣ Ο∆ΗΓΙΕΣ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ
• Μην αφήνετε ποτέ τα µάτια υγραερίου αναµµένα χωρίς κανένα µαγειρικό σκεύος από πάνω γιατί διαφορετικά το συσσωρευµένο λίπος στα φίλτρα µπορεί να στάξει ή να αναφλεγεί εξαιτίας της αύξησης της θερµοκρασίας.
• Αποφεύγετε να µαγειρεύετε κάτω από τον απορροφητήρα όταν δεν είναι τοποθετηµένα τα µεταλλικά φίλτρα.
• Απαγορεύεται να ανάβει οποιαδήποτε φλόγα κάτω από τον απορροφητήρα.
• Μην τοποθετείτε αντικείµενα πάνω στην καµινάδα.
• Αποσυνδέετε τη συσκευή από την πρίζα πριν να προβείτε σε οποιαδήποτε επέµβαση στο εσωτερικό της, π.χ. κατά τον καθαρισµό της ή την συντήρηση.
• Σας προτείνουµε να χρησιµοποιείτε γάντια και να είστε πάρα πολύ προσεχτικοί όταν θα καθαρίζετε το εσωτερικό του απορροφητήρα.
• Ο απορροφητήρας σας προορίζεται για οικιακή χρήση και αποκλειστικά για την εξαγωγή και καθαρισµό του χώρου από αέρια και ατµούς προερχόµενα από την παρασκευή φαγητών. Οποιαδήποτε άλλη χρήση του είναι υπό την δική σας ευθύνη και µπορεί να αποβεί επικίνδυνη. Ο κατασκευαστής δεν φέρει καµία ευθύνη για ζηµιές στην συσκευή που θα προκληθούν από µη αρµόζουσα χρήση.
• Για οποιαδήποτε επιδιόρθωση απευθυνθείτε στο πλησιέστερο Τεχνικό Τµήµα της TEKA, χρησιµοποιώντας πάντοτε εργοστασιακά ανταλλακτικά. Οι επιδιορθώσεις ή µετατροπές που θα γίνουν από µη προσοντούχο προσωπικό, πιθανόν να προκαλέσουν βλάβες ή κακή λειτουργία στη συσκευή, θέτοντας έτσι σε κίνδυνο την ασφάλειά σας.
• Η συσκευή αυτή συµµορφώνεται προς την Κοινοτική Οδηγία 2002/96/ΕC (ανακύκλωση Ηλεκτρικού και Ηλεκτρονικού Εξοπλισµού –WEEE). Η οδηγία αυτή αποτελεί το ευρωπαϊκό πλαίσιο για την επιστροφή και ανακύκλωση των Ηλεκτρικών και Ηλεκτρονικών Συσκευών, .
• Εάν ο απορροφητήρας πρόκειται να χρησιµοποιηθεί ταυτόχρονα µε εξοπλισµό που λειτουργεί µε µία µη ηλεκτρικής ενέργειας πηγή π.χ. κουζίνα υγραερίου, θα πρέπει η έξοδος του αέρα (υποπίεση) να µην είναι
µεγαλύτερη από 4Pa (4 x 10
-5
bar).
Κανονισµοί ασφάλειας
Page 23
23
ΠΕΡΙΕΧΟΜΕΝΑ
Σελίδα
Περιγραφή της συσκευής 23
Οδηγίες χρήσεως πληκτρολογίου 23
Καθαρισµός και συντήρηση 24 Οδηγός αντιµετώπισης προβληµάτων 24 ∆ιαστάσεις και τεχνικά χαρακτηριστικά 24 Παρεχόµενα αξεσουάρ 25 Εγκατάσταση 25 Φίλτρα ενεργού άνθρακα 25
A Push-Button διακόπτες για έναρξη και
λήξη λειτουργίας του απορροφητήρα, επιλογή ταχύτητας, φωτισµού και ενδεικτική λυχνία λειτουργίας.
B Μεταλλικά φίλτρα. C Φωτισµός µε δυο λαµπτήρες έκαστος – 40
W (E-14).
D, E Κάθετα ρυθµιζόµενα διακοσµητικά
στοιχεία (φουγάρα).
Μπορείτε να ρυθµίσετε την λειτουργία του απορροφητήρα χρησιµοποιώντας τους διακόπτες ως υποδεικνύονται στο ακόλουθο διάγραµµα.
Θέστε σε λειτουργία τον απορροφητήρα λίγα λεπτά πριν ξεκινήσετε το µαγείρεµα ώστε να δηµιουργηθεί µία σταθερή ροή του αέρα στους σωλήνες εξαγωγής ατµών πριν εµφανιστούν οι ατµοί του µαγειρέµατος. Ξεκινώντας µε την µικρή ταχύτητα, ανεβάστε σταδιακά τις ταχύτητες µέχρι εκεί που επιθυµείτε. Έτσι διευκολύνετε την λειτουργία του µοτέρ.
Όταν τελειώσετε το µαγείρεµα, αφήστε σε λειτουργία τον απορροφητήρα για µερικά λεπτά (3 µε 5 λεπτά) για να διαφύγουν όλοι οι ατµοί από τον σωλήνα εξόδου. Έτσι, εµποδίζεται η επιστροφή των ατµών και των οσµών στην κουζίνα σας.
ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΣΥΣΚΕΥΗΣ
Ο∆ΗΓΙΕΣ ΧΡΗΣΕΩΣ ΠΛΗΚΤΡΟΛΟΓΙΟΥ
Φωτισµός
Μικρή ταχύτητα
Μεσαία ταχύτητα
Μέγιστη ταχύτητα
Ενδεικτική λυχνία λειτουργίας
Page 24
24
GR
Κατά την διάρκεια της εργασίας του καθαρισµού και της συντήρησης, βεβαιωθείτε ότι τηρούνται οι κανονισµοί ασφαλείας που υπάρχουν στη σελίδα 22.
- Αν ο απορροφητήρας σας είναι φτιαγµένος από ανοξείδωτο χάλυβα, σας συνιστούµε να χρησιµοποιήσετε ειδικά προϊόντα καθαρισµού για ανοξείδωτο χάλυβα.
- Αν ο απορροφητήρας είναι φτιαγµένος από βαµµένο µέταλλο, χρησιµοποιείστε διάλυµα χλιαρού νερού και ουδέτερου απορρυπαντικού.
- Μην χρησιµοποιείτε συρµατάκια ή λειαντικά και διαβρωτικά προϊόντα.
- Στεγνώστε τον απορροφητήρα χρησιµοποιώντας ένα πανί που δεν αφήνει χνούδι.
- ∆εν συνιστάται η χρήση ατµοκαθαριστών.
Για να αφαιρέσετε τα µεταλλικά φίλτρα από τη θέση τους, πιέστε ελαφρώς τις ειδικές λαβές και τραβήξτε τα.
Τα µεταλλικά φίλτρα µπορούν να καθαριστούν “µουλιάζοντάς” τα σε ζεστό διάλυµα νερού και ουδέτερου απορρυπαντικού µέχρι να διαλυθούν τα λίπη και µετά ξεπλένοντάς τα κάτω από τη βρύση, ή χρησιµοποιώντας ειδικά καθαριστικά λίπους. Μπορούν επίσης να πλυθούν σε πλυντήριο πιάτων. Σε αυτή τη περίπτωση συνιστούµε να τα τοποθετήσετε κάθετα (όρθια) για να µην πέσουν επάνω τους υπολείµµατα φαγητών. Το πλύσιµο σε πλυντήριο πιάτων µπορεί να “µαυρίσει” τις µεταλλικές επιφάνειες, χωρίς ωστόσο να επηρεάσει την ικανότητα συγκράτησης ατµών. Μετά τον καθαρισµό, αφήστε τα να στεγνώσουν καλά και τέλος τοποθετήστε τα στον απορροφητήρα.
Ακολουθήστε την παρακάτω διαδικασία:
- Αφαιρέστε τα µεταλλικά φίλτρα από την θέση
τους.
- Αλλάξτε τον σπασµένο/ καµένο λαµπτήρα. Η
µέγιστη ισχύς του λαµπτήρα είναι 40 W (Ε-14).
- Τοποθετήστε τα µεταλλικά φίλτρα πάλι στην
θέση τους.
ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ
ΚΑΘΑΡΙΣΜΟΣ ΤΟΥ ΣΩΜΑΤΟΣ ΤΟΥ
ΑΠΟΡΡΟΦΗΤΗΡΑ
ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΜΕΤΑΛΙΚΩΝ ΦΙΛΤΡΩΝ
ΑΛΛΑΓΗ ΛΑΜΠΤΗΡΩΝ ΦΩΤΙΣΜΟΥ
_________________________________________________________

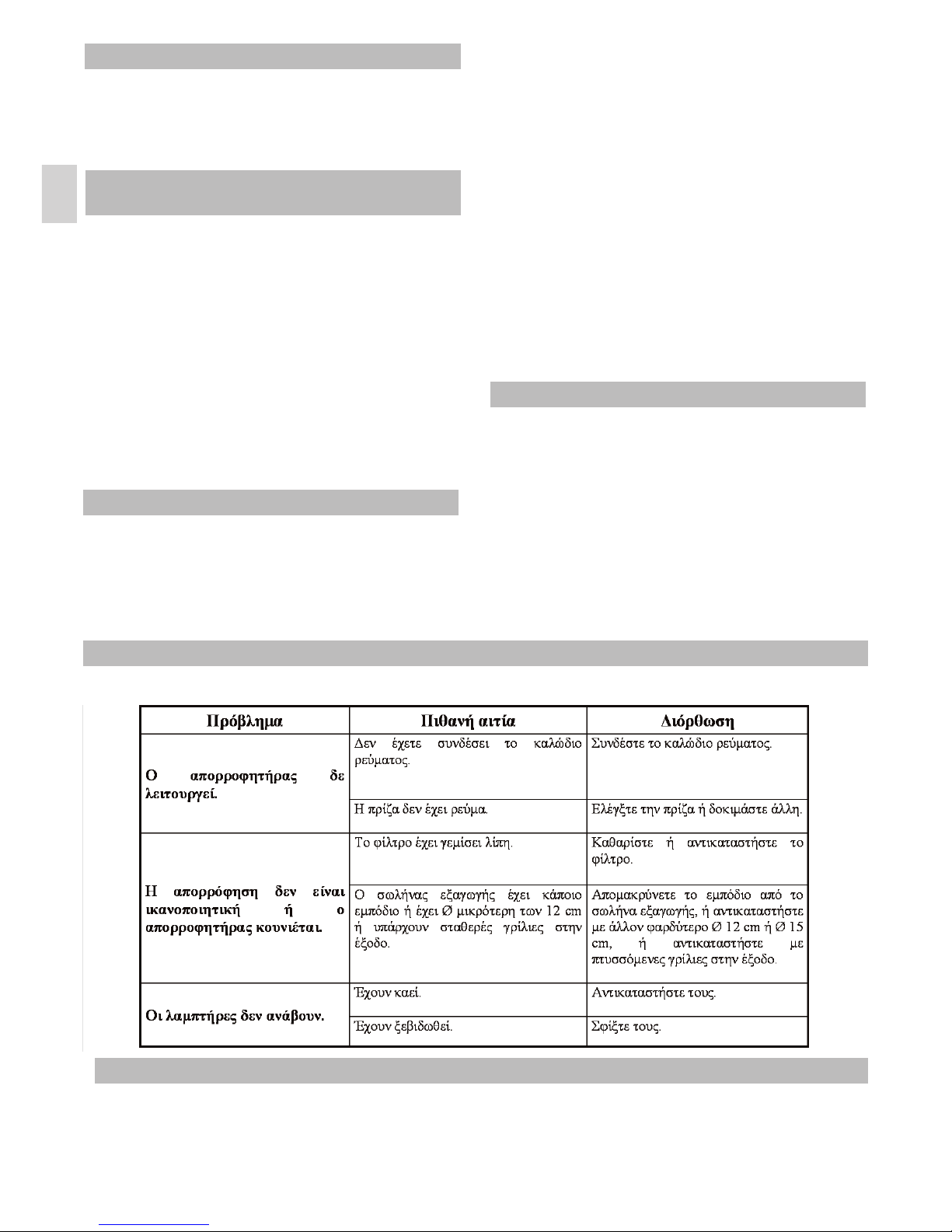

Ο∆ΗΓΟΣ ΑΝΤΙΜΕΤΩΠΙΣΗΣ ΠΡΟΒΛΗΜΑΤΩΝ
Πριν καλέσετε το εξουσιοδοτηµένο σέρβις, κάνετε τους παρακάτω ελέγχους:
∆ΙΑΣΤΑΣΕΙΣ ΚΑΙ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Βλεπε σελιδα 30.
Η εταιρεία TEKA INDUSTRIAL S.A. διατηρεί το δικαίωµα να κάνει αλλαγές και διορθώσεις στα προϊόντα της όταν το κρίνει αναγκαίο, χωρίς να αλλάξει τα βασικά τους χαρακτηριστικά. Η “Teka” δεν ευθύνεται για τυχόν λάθη στο κείµενο των οδηγιών χρήσεως που προέρχονται από την απόδοση στην Ελληνική κατά τη µετάφραση.
Page 25
25
1 Συστολή 150/ 120 χιλιοστών. 2 Στήριγµα για διακοσµητικό κάλυµµα
του σωλήνα εξόδου.
4 Ούπα (∅6 x 30). 4 Ούπα (∅8 x 40).
4 Μεγάλα µπουλόνια (∅4 x 30). 2 Βίδες (∅3,9 x 19). 4 Μεγάλα µπουλόνια (∅5 x 45).
2 Ροδέλες ∅6.4 x ∅18. 2 Συνδετήρες.
Πριν την εγκατάσταση του απορροφητήρα, βεβαιωθείτε ότι τηρούνται οι Κανονισµοί Ασφαλείας που εκτίθενται στη σελίδα 22.
Για την καλύτερη δυνατή απόδοση, η σωλήνωση µέσα στην κουζίνα δεν πρέπει να είναι περισσότερο από ΤΕΣΣΕΡΑ ΜΕΤΡΑ ΜΗΚΟΣ, να µην έχει περισσότερο από δυο γωνίες 90° και η διάµετρος της, πρέπει να είναι τουλάχιστον Ø120 mm (ή ∅150 mm). (Σχήµα 1, σελίδα 31)
1) βρείτε και τρυπήστε τα σηµεία για να τοποθετήσετε τα ούπα πάνω στον τοίχο (Α1) (Ø8 x 40), Βλέπετε σχήµα 1.
2)
Βάλτε τα ούπα (Α1) στον τοίχο χρησιµοποιώντας µακριά µπουλόνια (Α2) (Ø5 x 45) αφήνοντάς τα προεξέχουν 5mm από τον τοίχο
.
3) Κρεµάστε τον απορροφητήρα στα µακριά µπουλόνια (Α2) και αφού αλφαδιάστε την συσκευή βιδώστε τα.
4) Εντοπίστε την θέση των ούπα (R) (Ø8 x 40), από το εσωτερικό της συσκευής.
5) Ξεβιδώστε λίγο τα µεγάλα µπουλόνια (Α2) και ξεκρεµάστε τον απορροφητήρα.
6) Τρυπήστε τον τοίχο και τοποθετήστε τα ούπα (R).
7) Κρεµάστε τον απορροφητήρα, σφίξτε τα µακριά µπουλόνια (Α2) και (S) (Ø5 x 45) µε τις ροδέλες (Τ) (Ø6,4 x Ø18).
8) Τοποθετήστε τα διακοσµητικά καλύµµατα, προσαρµόζοντας το κάτω στο στήριγµα (Η), όπως φαίνεται στο σχήµα 1. Ανασηκώστε το κάλυµµα του άνω σωλήνα πάνω στο επιθυµητό ύψος και µαρκάρετε το σχήµα του στον τοίχο. Αφαιρέστε τα καλύµµατα του σωλήνα
9) Τοποθετήστε τους συνδετήρες (F) στο στήριγµα (C).
10) Κεντράρετε το στήριγµα (C) γύρω από το µαρκαρισµένο σχήµα, βρείτε και τρυπήστε τα
σταθερά σηµεία για τα ούπα (Ε) (∅6 x 30). Βάλτε το στήριγµα (C) µε τα µακριά µπουλόνια (D) (∅4 x 30).
11) Τοποθετήστε το µέρος (Β) εάν ο εσωτερικός σωλήνας εξαγωγής είναι Ø120 mm (ο σωλήνας εξαγωγής δεν παρέχεται µε το προϊόν).
12) Βάλτε τον εσωτερικό σωλήνα µε ένα σφιγκτήρα (δεν παρέχεται) στο (Β) ή στον σωλήνα εξαγωγής του µοτέρ, ανάλογα µε την περίπτωση.
13) Όταν ο εσωτερικός σωλήνας έχει τοποθετηθεί, τοποθετήστε το χαµηλότερο διακοσµητικό κάλυµµα/φουγάρο γύρω από την έξοδο του ανεµιστήρα εξαγωγής και στερεώστε το άνω διακοσµητικό κάλυµµα/φουγάρο µε τις βίδες (G) (∅3.9 x 19).
Αυτός ο απορροφητήρας είναι σχεδιασµένος για την εξαγωγή των ατµών µέσω του σωλήνα εκτός σπιτιού ή για την επανακυκλοφορία τους µέσω των φίλτρων ενεργού άνθρακα. Αν δεν είναι δυνατή η εξαγωγή των ατµών προς τα έξω, µπορείτε να τοποθετήσετε τα φίλτρα ενεργού άνθρακα µέσα στο σώµα του απορροφητήρα ώστε να δεσµεύονται οι οσµές των ατµών και να απελευθερώνεται ο καθαρός αέρας µέσα στο εσωτερικό του σπιτιού. Η προσθήκη φίλτρων ενεργού άνθρακα µειώνει την απορροφητική ικανότητα της συσκευής. Τα φίλτρα ενεργού άνθρακα έχουν µια διάρκεια ζωής µεταξύ 3 και 6 µηνών, ανάλογα µε τις συνθήκες της χρήσης. Τα φίλτρα αυτά δεν πλένονται ούτε ανακυκλώνονται. Μετά τη χρήση τους, πρέπει να αντικαθιστώνται.
(Σχήµα 2, σελίδα 31)
1) Τοποθετήστε τα φίλτρα στις δυο πλευρές του µοτέρ προσαρµόζοντας τις τρύπες στα φίλτρα να ταιριάξουν (Α) µε τις υποδοχές (Β) του σώµατος του µοτέρ. Γυρίστε τα όπως φαίνεται στο σχήµα για να κουµπώσουν.
2) Αφαιρέστε τα διακοσµητικά καλύµµατα σωληνώσεων (Ε). Τοποθετήστε τον φραγµό (C) στην έξοδο αέρα του µοτέρ. Τοποθετήστε πάλι τα διακοσµητικά καλύµµατα σωληνώσεως (Ε).
GR
ΠΑΡΕΧΟΜΕΝΑ ΑΞΕΣΟΥΑΡ
ΕΓΚΑΤΑΣΤΑΣΗ
ΦΙΛΤΡΑ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ (ΠΡΟΑΙΡΕΤΙΚΑ)
Page 26
26
TR
Sayýn Müþterimiz,
Yaptığınız seçimden ötürü sizi tebrik ederiz. En kaliteli malzemelerle üretilmiş bu modern, fonksiyonel ve pratik cihazın ihtiyaçlarınızı tamamıyla karşılayacağından eminiz.
Cihazınızdan maksimum performansı alabilmeniz, hatalı kullanımlardan dolayı oluşabilecek arızaları önlemeniz ve oluşabilecek küçük hataların çözümünü sağlamanız için cihazın ilk kullanımından önce muhakkak bu kullanma kılavuzunun her bölümünü okuyunuz.
Her zaman başvurabileceğiniz bir kaynak olması ve davlumbazınızı sizden başkalarının da kullanması durumunda faydalanmaları için bu kılavuzu saklayınız.
• Lütfen bulunduğunuz yerde geçerli olan
elektrik bağlantı ve gaz tahliyesi (baca) kurallarına dikkat ediniz.
• Kullanacağınız hattın geriliminin ve
frekansının davlumbazın içindeki etikette yazılı olan değerlere uyduğundan emin olunuz.
• Elektrik şebeke bağlantısının kesilmesi için,
ana giriş kablosu, sabitlenmiş kablo sistemi ile kablolama kurallarına uygun biçimde birleşti­rilmelidir. GÜÇ KABLOSUNUN DEĞİŞMESİ GEREKEN HALLERDE BU DEĞİŞİM MUTLAKA TEKA YETKİLİ SERVİSLERİ TARAFINDANYAPILMALIDIR.
• Cihazın baca bağlantısının, elektrikli olmayan
cihazlar tarafından üretilen dumanların çıkması için kullanılan bacalara yapılmamasına dikkat ediniz (örnek: kalorifer bacası)
• Eğer cihaz sürekli olarak elektrikli olmayan bir
enerji kaynağıyla beraber çalıştırılacaksa, (örneğin bir gazlı ısıtıcı) odanın yeterli derecede havalandığından emin olunuz.
• Davlumbazda ve filtrelerinde oluşabilecek yağ
birikimi bir yangın riski oluşturabileceği gibi damlamaya da sebep olabilir. Bu birikimin oluşmaması için davlumbazın filtreleri en azından ayda bir temizlenmelidir.
• Davlumbaz, alt tarafı elektrikli ocaklardan
minimum 50 cm, gazlı ocaklardan ise
minimum 65 cm. yukarıda olacak şekilde monte edilmelidir. KULLANACAGINIZ OCAGIN ÜRETICI FIRMASININ MINIMUM ÖLÇÜ IÇIN VERDIGI TAVSIYELERE UYUNUZ.
• Davlumbazın altındaki gazlı ocakları üzerinde tencere yokken açık bırakmayınız. Isının yükselmesiyle birlikte filtrelerde biriken yağ damlayabilir ya da alev alabilir.
• Metal filtreler takılı olmadan davlumbazın altında yemek pişirmeyiniz. (örneğin filtreler bulaşık makinesinde yıkanırken)
• Davlumbazın altında ateş yakmayınız.
• Davlumbaz üzerine herhangibir şey koyulmaz.
• Iç kısmına herhangi bir müdahale yapılmadan önce cihazın elektrik bağlantısını kesiniz. (örnek: iç kısmın temizliği, tamir)
• Davlumbazin iç temizliği yapılırken çok dikkatli olunmasını ve eldiven kullanılmasını tavsiye ederiz.
• Davlumbazınız ev kullanımı için ve sadece yemek pişirme sırasında oluşabilecek gazların arındırılması ve dışarıya atımı için tasar­lanmıştır. Tehlikeli oabilecek başka amaçlar için kullanımı sizin sorumluluğunuzdur. Üretici firma cihazın hatalı kullanımından dolayı oluşabilecek tehlikelerle ilgili sorumluluk kabul etmez.
• Tamir ve bakım hizmetleri için lütfen size yakın bir "Teka Yetkili Servisi" ne başvurunuz ve gerçek Teka yedek parçaları kullanınız. Yetkili olmayan servislerce yapılacak tamir ve bakım hizmetleri arızalara yol açabilir, cihazınızı bozabilir ve sizi tehlikeye sokabilir.
• Elektrikli ve Elektronik Cihazların Atıkları Yönetmeliğine (WEEE) uygundur. Bu yönetmelik Avrupa çapında Elektrikli ve Elektronik Cihazların Atıkları ile ilgili gerekli­likleri açıklar, .
• Davlumbazınızla aynı anda enerji kaynağı
elektrik olmayan başka cihazlar da çalışıyorsa hava çıkış basıncı 4 Pa (4 x 10
-5
bar)’dan fazla
olmamalıdır.
Güvenlik Talimatlarý
Page 27
27
Içindekiler
Sayfa
Cihazýn Tanýmý 27
Kullaným Talimatlarý 27
Temizlik ve Bakým 28

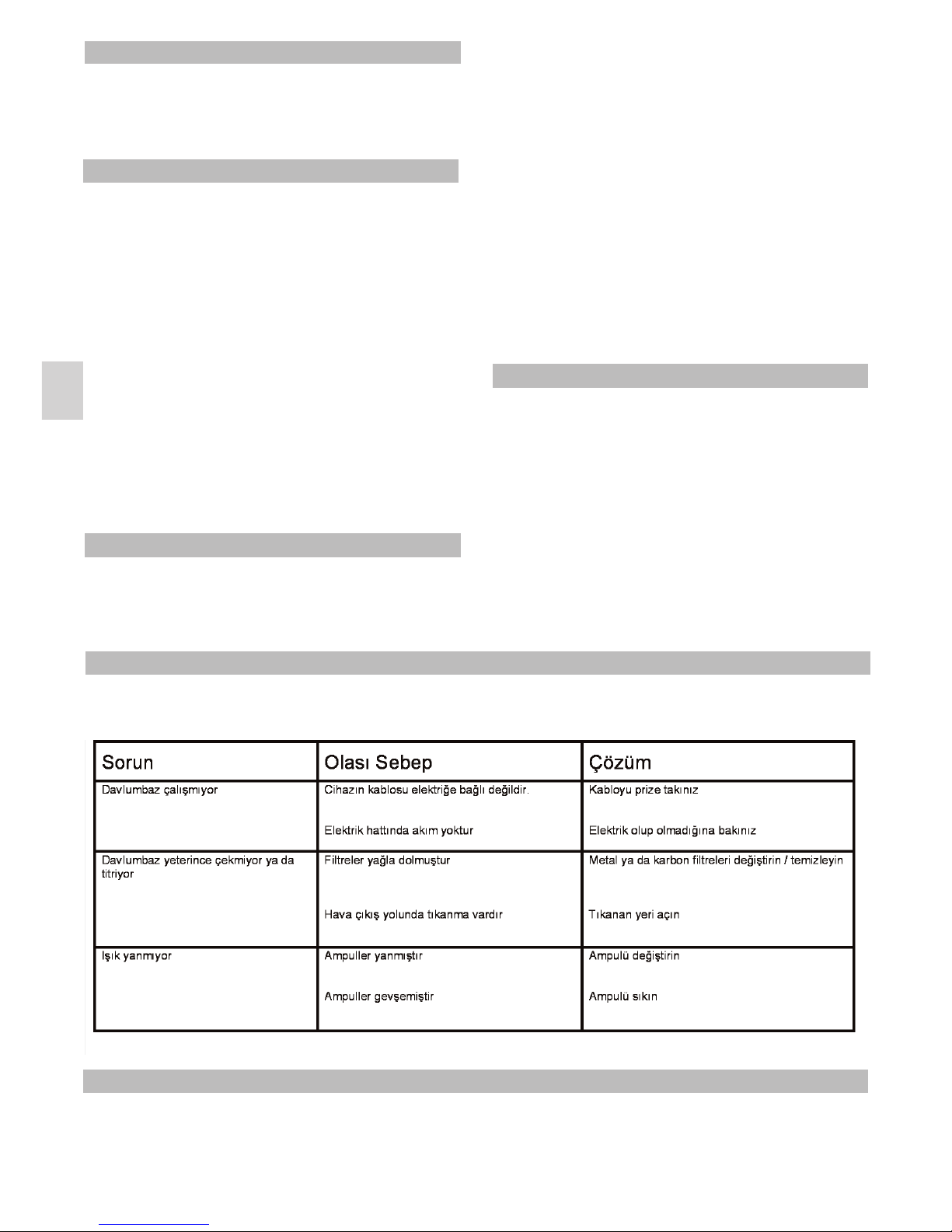

Sorun Giderme 28
Ölçüler ve Özellikler 28
Aksesuarlar 29
Montaj 29
Karbon Filtreler 29
A Açma-kapama tuþu, güç seçici, ýþýk ve
çalýþma göstergesi.
B Metal filtreler. C Iki ampullü aydýnlatma - 40 W (E-14). D, E Yüksekliði ayarlanabilen bacalar.
Çekiþ gücünü artýrmak için piþirme iþlemine baþlamadan birkaç dakika önce cihazý çalýþtýr­manýzý öneririz. Böylece buharlar oluþmaya baþladýðýnda sürekli ve sabit çekiþ elde etmiþ olursunuz.
Ayný þekilde, buhar ve kokularý tamamýyla dýþarý atabilmek için, piþirme iþlemi bittikten sonra davlumbazý birkaç dakika (3-5 dakika) daha açýk tutunuz. Bu iþlem yaðlarýn, dumanýn ve kokularýn geri dönmesini engelleyecektir.
Cihazýn Tanýmý
Kullaným Talimatlarý
Davlumbazý aþaðýdaki þekilde görülen kontrolleri kullanarak çalýþtýrabilirsiniz.
Iþýk
Minimum çekis
Orta þiddette çekiþ
Maksimum çekiþ
Pilot gцsterge эюэрэ
Page 28
28
TR
TEKA INDUSTRIAL S.A. gerekli gördüðü taktirde ürünlerinde, ürünün genel karakterini deðiþtirmeden, deðiþiklik yapma hakkýný saklý tutar.
Temizlik ve bakım işlemlerini gerçekleştirir­ken, "Sayfa 26" daki güvenlik işlemlerinin yapıldığından emin olunuz.
• Paslanmaz çelikten üretilmiþ olan davlum­bazýnýzý, bu malzeme için özel olarak üretilmiþ temizlik maddeleriyle temizleyiniz.
• Asla metal ovucu malzemeler (bulaþýk teli), aþýndýrýcý ve yýpratýcý malzemeler (firçalar, bulaþýk süngerinin sert tarafý vb.) kullanmayýnýz.
• Davlumbazý tüy býrakmayan bir bezle kurulayýnýz.
• Sterilizörler, karbonlu çelikten mamul ürünler ve klorid ihtiva eden benzeri maddelerin paslanmaz çelikle temasý siyah gölgelere, paslanmaya ve kalýcý izlere neden olabilir.
• Cihazınızı temizlemek için buharlı temizleyici­ler kullanmayınız.
Filtreleri yerlerinden çýkartmak için, kilitlerine
hafifçe bastýrýp çekiniz. Metal filtreler, yaðlar eriyene kadar sýcak su içerisinde zararsýz bir deterjanla yýkanarak ve sonra durulanarak veya yaðlar için özel üretilmiþ temizlik malzemeleri kullanýlarak temizlenebilir. Ayrýca bulaþýk makinesinde de yýkanabilirler. Bu durumda, filtrelerin, üzerlerine baþka yiyecek artýklarý yapýþmamasý için dik konulmalarý tavsiye edilir. Bulaþýk makinesi içinde yýkanmak filtrelerin kararmasýna sebep olabilir. Ama bu, filtrelerin yað tutma kapasitesini etkilemez. Temizlendikten sonra, kurumaya býrakýnýz ve sonra da yerlerine takýnýz.
Aþaðýdaki iþlemleri uygulayýnýz :
• Metal filtreleri çýkartýnýz.
• Bozuk/ yanmýþ ampulu deðiþtiriniz. Maksimum ampul gücü 40 Wattir. (E-14)
• Metal filtreleri yerine takýnýz.
Temizlik ve Bakým
Davlumbazýn gövdesinin temizlenmesi
Metal filtrelerin temizlenmesi
Ampullerin degiþtirilmesi
_________________________________________________________
Sorun Giderme
Teknik servisi çaðýrmadan önce aþaðýdaki kontrolleri yapýnýz :
Ölçüler ve Özellikler
Bakýnýz Sayfa 30.
Page 29
29
TR
1 adet 150/ 120 mm redüksiyon 2 adet Baca desteði. 4 adet Dübel (Ø6 x 30).
4 adet Dübel (Ø8 x 40). 4 adet Uzun vida (Ø4 x 30). 2 adet Vida (Ø3.9 x 19). 4 adet Uzun vida (Ø5 x 45). 2 adet Ø6.4 x Ø18, pul.
2 adet Klips.
Þekil 1 (Sayfa 31) Montaj iþlemlerini gerçekleþtirirken, "Sayfa
26" daki güvenlik iþlemlerinin yapýldýðýndan emin olunuz.
Optimum performans saðlamak için, çýkýþ borusu 4 metreden uzun olmamalý, boruda 2 taneden fazla 90° lik dönüþ (dirsek) olmamalý ve borunun çapý en az 120 mm. olmalýdýr.
1) Ürünün içinden çýkan þablonu kullanarak duvara çakýlacak (A1) (Ø8 x 40) dübellerinin yerlerini iþaretleyiniz ve deliniz. Bkz. Sekil 1.
2) Dübelleri (A1) çakýnýz ve (A2) (Ø5 x 45) uzun vidalarýný kafalarý duvardan 5 mm. dýþarýda kalacak þekilde dübellerin içine yerleþtiriniz.
3) Davlumbazý uzun vidalara (A2) tutturunuz. Cihazý düzeltip vidalarý sýkýþtýrýnýz.
4) Davlumbazýn iç kýsmýný takip ederek (R) (Ø8 x 40) dübellerinin yerlerini iþaretleyiniz.
5) Uzun vidalarý (A2) gevþetiniz ve davlumbazý yerinden çýkartýnýz.
6) Duvarý deliniz ve dübelleri (R) çakýnýz.
7) Davlumbazý tekrar yerleþtirip, (A2) ve (S) (Ø5 x 45) uzun vidalarýný (T) (Ø6,4 x Ø18) pullarýyla beraber sýkýnýz.
8) Bacalarý, Þekil 1'de görüldüðü gibi alt parça (H) desteðine gelecek sekilde monte ediniz Üst
parçayý istenilen yüksekliðe göre ayarlayýnýz ve duvarda yerini isaretleyiniz. Bacalarý çýkartýnýz.
9) (F) klipslerini (C) desteðine takýnýz.
10) (C) desteðini iþaretlenen yere ortalayýnýz ve
(E) (Ø6 x 30) dübellerinin yerlerini belirleyip deliniz. (C) desteðini uzun (D) (Ø4 x 30) vidalarýný kullanarak takýnýz.
11) Eðer iç hortum (pakete dahil deðildir) 120
mm. çapýnda ise (B) parçasýný takýnýz.
12) Iç hortumu duruma göre (B) parçasýna ya da
motorun çýkýþýna kelepçe ile (pakete dahil deðildir) tutturunuz.
13) Iç hortum sabitlendikten sonra bacanýn alt
parçasýný çýkýþ fanýnýn çevresine takýnýz ve bacanýn üst parçasýný da düz baslý (G) (Ø3.9 x
19) vidalarýný kullanarak tutturunuz.
Dýþarýya baca ile gaz çýkýþý olanaksýzsa, davlumbaz karbon filtreler ile havayý temizlemek ve ortama geri vermek için kullanýlabilir.
Karbon filtrelerin kullanma þekline göre deðiþebilen, 3 ila 6 ay arasý ömürleri vardýr. Bu filtreler temizlenemez ya da tekrar kullanýlamaz. Faydalý ömürleri bittiði zaman deðiþtirilmeleri gerekir.
Þekil 2 (Sayfa 31)
1) Filtreleri motorun yatay çekiþ kýsmýna,
filtrelerdeki (A) delikleri motordaki (B) pivotlarýnýn üzerine gelecek þekilde yerleþtiriniz ve þekilde gösterildiði yönde çeviriniz.
2) Bacalarý (E) çýkartýnýz. Daðýtýcýyý (C)
motorun hava çýkýþýna takýnýz. Bacalarý (E ) yerine takýnýz
Aksesuarlar
Montaj
Karbon Filtreler (Opsiyonel)
Page 30
30
* Ελέγξτε την Ταµπέλα Τεχνικών Χαρακτηριστικών µέσα στον απορροφητήρα.
* Cihazýn üzerindeki teknik özellikler etiketini kontrol ediniz.
Page 31
31
MIN 500
MIN 650
282 345
2
0
0
2
1
Loading...
