Inhaltsverzeichnis
Inhaltsverzeichnis
1 Technische Zeichnung....................................................... 4
2 WARN- UND SICHERHEITSHINWEISE.............................. 5
2.1 TÖDLICHES RISIKO, VERGIFTUNGSGEFAHR......... 7
3 VERWENDUNG MIT UND OHNE AKTIVKOHLEFILTER. 12
4 Aktivkohlefilter Wechsel.................................................. 13
5 REINIGUNG UND VORBEUGENDE WARTUNG.............. 15
5.1 ALUMINIUMFILTERREINIGUNG............................... 16
5.2 Reinigung im Geschirrspüler...................................... 16
5.3 Handwäsche............................................................... 16
6 GERÄTEPOSITION............................................................ 17
7 REINIGUNG UND VORBEUGENDE WARTUNG.............. 18
7.1 Installation und Auspacken des Gerätes.................... 18
7.2 Empfehlungen zur Energieeinsparung....................... 18
8 VERPACKUNGSINHALT................................................... 19
9 ZUSAMMENBAU DES GERÄTS....................................... 20
10 VERWENDUNG DES PRODUKTS.................................... 21
10.1 Verwendung des Schiebereglers.............................. 21
11 ERSETZEN DER LAMPEN................................................ 22
11.1 Stecker Lampenwechsel........................................... 22
12 ZUSTÄNDIGER KUNDENDIENST.................................... 23
13 TECHNISCHE TABELLE................................................... 25
10.03.2021 BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH 3
537
548
35,5
35,5
5
2
0
;45
0
1
9
8
149.5
5
0
0
4
9
8
,
59
8
Ø
1
1
8
.
5
3
9
7
5
,
9
8
8
A
B
C
D
Technische Zeichnung

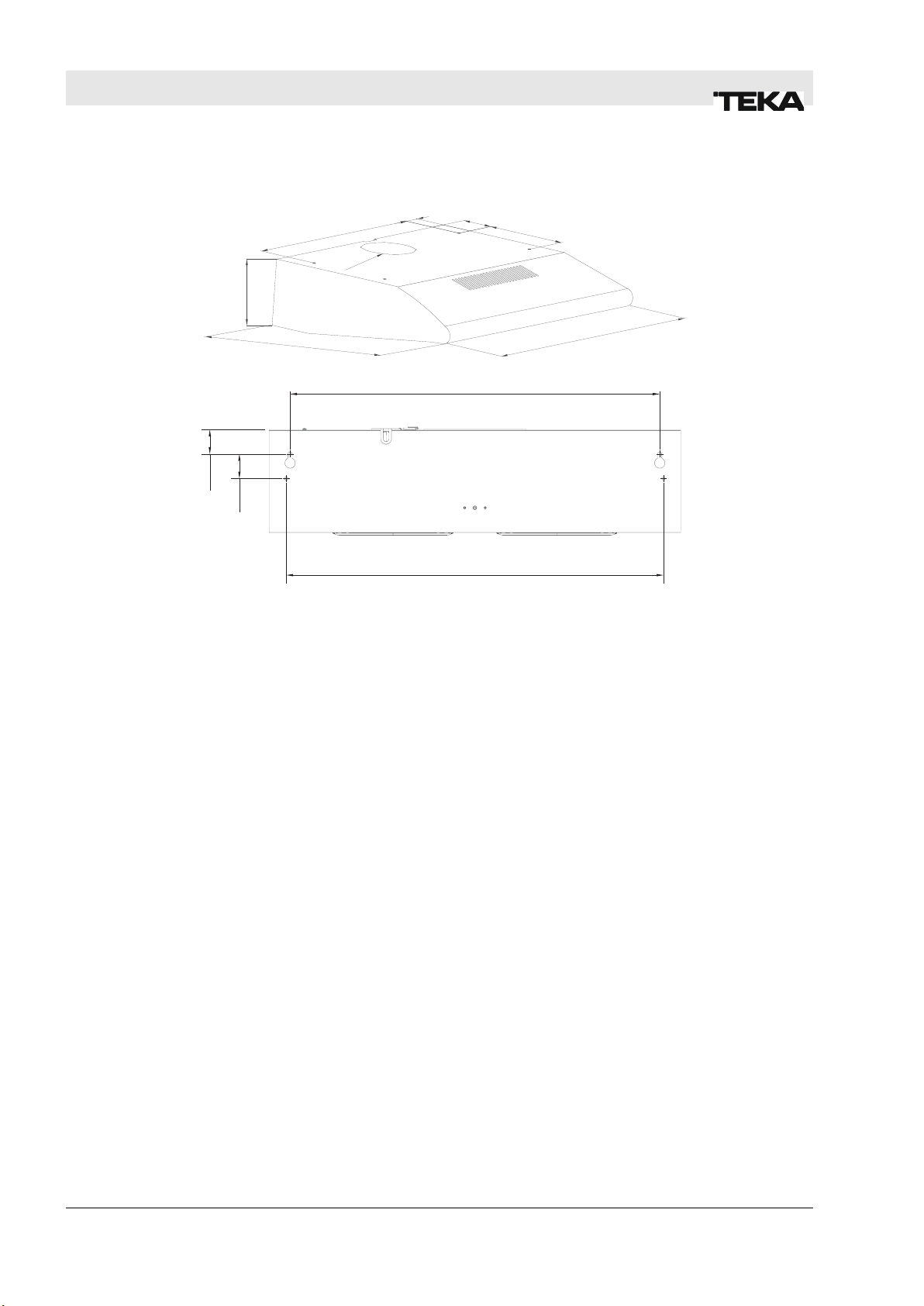

1 Technische Zeichnung
Abb. 1
10.03.2021BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH4
WARN- UND SICHERHEITSHINWEISE
2 WARN- UND SICHERHEITSHINWEISE
WARN- UND SICHERHEITSHINWEISE
n Dieses Gerät kann von Kindern ab 8 Jahre und Personen mit
eingeschränkten physischen, sensorischen oder geistigen
Fähigkeit oder fehlender Erfahrung und Wissen verwendet
werden, wenn diese vorher über die sichere Verwendung des
Gerätes unterrichtet wurden und die damit zusammenhängenden Gefahren verstanden haben.
n Kinder dürfen nicht an dem Gerät herumspielen. Reinigung
und die dem Nutzer obliegende Wartung dürfen nicht von Kindern ausgeführt werden, sofern diese nicht dabei beaufsichtigt
werden.
n Das Gerät ist für den Einsatz im Haushalt vorgesehen.
n Die für Gerät zulässige Spannung beträgt 220-240 Volt~50-60
Hz.
n Das Netzkabel ist für die Benutzung mit einer geerdeten Steck-
dose vorgesehen. Das Netzkabel muss an eine geerdete
Steckdose angeschlossen werden.
n Die gesamte Elektroanlage im Haushalt ist von einem qualifi-
zierten Elektriker zu installieren.
n Nicht fachgerecht ausführte Installationen kann zu Beeinträch-
tigungen bei der Geräteleistung, Schäden am Produkt und zu
Unfällen führen.
n Das Zuleitungskabel des Geräts darf weder noch blockiert
noch gewaltsam angebracht noch abgenommen werden. Das
Zuleitungskabel darf niemals in die Nähe des Herds platziert
werden. Andernfalls könnte es schmelzen und einen Brand
verursachen.
n Schließen Sie das Gerät niemals vor der Installation an das
Stromnetz an.
n Stellen Sie sicher, dass der Installationsplatz dem Benutzer
einen bequemen Zugang zum Ziehen des Netzsteckers in
Gefahrensituationen bietet.
n Berühren Sie die Gerätelampen nicht, wenn diese bereits für
längere Zeit eingeschaltet sind. Lampen können zu Verbrennungen an Ihren Händen führen, da diese heiß sind.
n Küchenhauben sind für den häuslichen Gebrauch beim nor-
malen Kochen ausgelegt. Bei anderen Verwendungsarten
besteht das Risiko von Fehlfunktionen, und die Produktgarantie wird ungültig.
n Halten Sie die, von den zuständigen Behörden verfügten
Regeln und Vorschriften zum Ableiten der austretenden Luft
ein. (Diese Warnung betrifft nicht beim Einsatz ohne Rauchabzug zu)
n Entflammbare Lebensmittel dürfen nicht unter dem Gerät zube-
reitet werden.
n Starten Sie Ihr Produkt, nachdem Sie Topf, Pfanne usw. auf
das Herd gestellt haben. Andernfalls können hohe Temperaturen dazu führen, dass sich Teile Ihrer Produkte verformen.
n Schalten Sie die Kochstellen aus, bevor Sie die Kassarolle,
Pfanne oder Topf vom Herd nehmen.
n Lassen Sie kein kochendes Öl auf dem Herd. Töpfe, die koch-
endes Öl enthalten, können sich selbst entzünden.
10.03.2021 BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH 5
WARN- UND SICHERHEITSHINWEISE
n Das heiße Öl sich beim Kochen unter Umständen entzünden
kann, achten Sie darauf, Textilien wie Handtücher, Vorhänge
oder Tischdecken in sicherer Entfernung sind.
n Sorgen Sie für den rechtzeitigen Austausch der Filter. Das Ver-
säumnis, die Filter rechtzeitig auszutauschen, kann aufgrund
der sich dadurch bildenden Ansammlung von Fettrückständen
zur Gefahr eines Brandes führen.
n Verwenden Sie niemals nicht-feuerfeste Materialien anstelle
der vorgesehenen Filter.
n Betreiben Sie das Gerät niemals ohne Filter, und nehmen Sie
diesen niemals heraus, wenn das Gerät eingeschaltet ist.
n Bei einem Brand die Dunstabzugshaube und alle anderen
Kochgeräte ausschalten. (Ziehen Sie dazu den Netzstecker
oder schalten Sie das Gerät aus)
n Das Versäumnis, das Gerät regelmäßig zu reinigen, kann zur
Gefahr eines Brandes führen.
n Trennen Sie das Gerät vor Reinigungs- und Wartungsarbeiten
stets vom Stromnetz. (Ziehen Sie dazu den Netzstecker oder
schalten Sie das Gerät aus)
n Wenn die elektrische Dunstabzugshaube in einem Raum
gleichzeitig mit Geräten verwendet wird, die nicht mit elektrischer Energie betrieben werden, darf der Unterdruck nicht
mehr als 4 Pa (4 x 10 bar) betragen.
n Mit Gas- oder Heizöl betriebene Geräte, wie beispielsweise
Öfen, die sich in unmittelbarer Umgebung der Haube befinden,
müssen vollständig von dessen Abluft isoliert oder selber hermetisch abgedichtet sein.
n Wenn Sie ein Abgasanschluss für Ihr Produkt herstellen, ver-
wenden Sie Rohre mit einem Durchmesser von 150 mm oder
120 mm. Die Länge der Kanalverbindung sowie die Anzahl der
Bögen muss so gering wie möglich sein.
n Kinder dürfen nicht mit dem Gerät spielen.
n Nutzen Sie zur Ihrer eigenen Sicherheit die „MAX 6 A“-Siche-
rung für die Dunstabzugshaube.
n Halten Sie Kinder von der Verpackung fern, das diese teilweise
ernsthafte Verletzungen verursachen könnte.
n Sollte das Netzkabel beschädigt sein, muss es entweder durch
den Hersteller oder dessen zuständigen Kundendienst bzw.
eine ausreichend qualifizierte Fachwerkstatt ausgetauscht
werden, um schwere Unfälle oder Gefahrensituationen zu vermeiden.
n Bei einer Verpuffung, trennen Sie die Dunstabzugshaube sofort
vom Stromnetz und schalten Sie den Herd aus und ersticken
Sie die Flamme durch Abdecken. Versuchen Sie niemals das
Feuer mit Wasser zu löschen.
n Bei eingeschaltetem Herd können sich dessen zugängliche
Teile erhitzen.
n Dieses Gerät darf nicht von Personen mit körperlichen, senso-
rischen und geistigen Einschränkungen (einschließlich von Kindern) bzw. Personen, die nicht über das für dessen Gebrauch
notwendige Wissen bzw. die Erfahrung verfügen, verwendet
werden, es sei denn sie werden dabei von einer für die Sicherheit verantwortlichen Person beaufsichtigt.
10.03.2021BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH6
WARN- UND SICHERHEITSHINWEISE
TÖDLICHES RISIKO, VERGIFTUNGSGEFAHR
n Die Dunstabzugshaube muss so installiert werden, dass der
Mindestsicherheitsabstand zur Oberfläche eines Elektroherds
65 cm und im Falles eines mit Gas oder Heizöl betriebenen
Herds 75 cm beträgt.
n Die Abluft der Dunstabzugshaube darf nicht an andere Luftab-
zugsanlagen angeschlossen werden, durch die Rauch aus
anderen Quellen geleitet wird.
n Seien Sie besonders vorsichtig, wenn Sie das Gerät gleich-
zeitig mit anderen Geräten verwenden (insbesondere bei Heizungen oder Boilern, die mit Gas, Heizöl, Kohle, Holz, Holzpellets usw. betrieben werden), die Luft aus der gleichen
Umgebung verbrauchen. Kontrollieren Sie in solchen Fällen
regelmäßig, wenn eine gleichzeitige Nutzung erfolgt. Der
Grund dafür ist, dass die Dunstabzugshaube sich durch den
Ausstoß von Abluft in die Umgebungsluft negativ auf den Verbrennungsprozess auswirken kann.
n Diese Warnung betrifft nicht beim Einsatz ohne Rauchabzug
zu.
n Wenn die Dunstabzugshaube gleichzeitig mit Geräten oder
Anlagen eingesetzt wird, die mit Gas oder anderen Brennstoffen betrieben werden, muss für ausreichende Belüftung des
Raums gesorgt werden (das betrifft möglicherweise nicht
solche Geräte, die die Luft in den Raum zurück abgeben.
2.1 TÖDLICHES RISIKO, VERGIFTUNGSGEFAHR
GEFAHR!
Warnung - Erstickungsgefahr
Die Verpackungsmaterialien stellen eine Gefahr für
Kinder dar. Lassen Sie Kinder nicht mit den Verpackungsmaterialien spielen.
GEFAHR!
Warnung - Lebensgefahr
Resorbierte Verbrennungsgase können zu lebensgefährlichen Gefahrensituation einschließlich von
Vergiftungsgefahr führen. Verwenden Sie bei eingeschaltetem Abluftausstoß das Gerät nicht gleichzeitig mit Geräten, die giftige Gase über den
Rauchabzug abgeben, wie z.B. belüftete Heizungen oder Boiler, die jeweils mit Gas, Heizöl, Holz
oder Kohle betrieben werden, es sei denn, dass
eine ausreichende Luftzufuhr gesichert ist.Abb. 2
10.03.2021 BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH 7
WARN- UND SICHERHEITSHINWEISE
TÖDLICHES RISIKO, VERGIFTUNGSGEFAHR
Belüftete Produkte (Heizungen oder Boiler, die jeweils mit Gas,
Heizöl, Holz oder Kohle betrieben werden) beziehen die zur Verbrennung notwendig Luft aus ihrer Umgebung und geben die
Abluft über ein entsprechendes Abluftsystem ab (Rauchabzug).
Die eingeschaltete Dunstabzugshaube absorbiert die Luft aus der

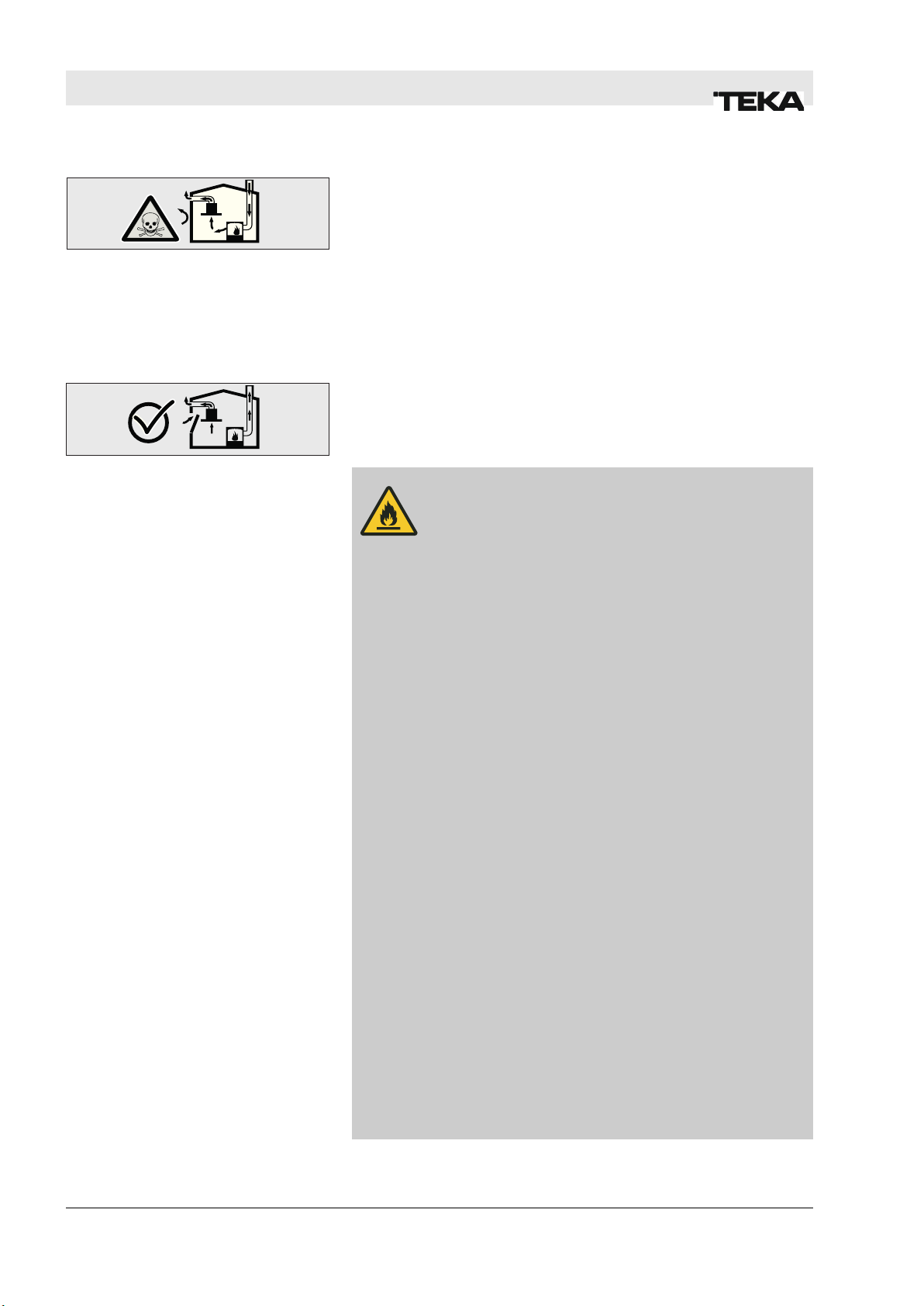

Abb. 2: Vergiftungsgefahr
Abb. 3
Küche und den angrenzenden Räumen. Wenn keine adäquate
Luftzufuhr erfolgt, entsteht ein Unterdruck. In diesem Fall werden
die giftigen Gase aus dem Rauchabzug und den Abgasleitungen
absorbiert und gelangen wieder in die Raumluft. Abb. 2
n Daher muss stets eine ausreichende Zufuhr an frischer Luft
sichergestellt sein.Abb. 3
WARNUNG!
Feuergefahr!
– Der Ölrückstand in dem Ölfilter kann in Brand
geraten.Reinigen Sie den Ölfilter mindes-
tens einmal alle 3 Monate.Benutzen Sie das
Gerät nie ohne Filter.
– Der Ölrückstand in dem Ölfilter kann in Brand
geraten. Arbeiten Sie niemals mit offener
Flamme (ex. flambieren) neben dem Gerät. Die
Vorrichtung erlaubt es nur in der Nähe von
Brennstoff-Heizungen (z. B. Holz oder Kohle)
installiert zu werden, wenn es eine nicht
abnehmbare Abdeckung besitzt. Keine Funken
dürfen verstreut werden.
– Überhitzte Öle und Fette können sich rasch
entzünden. Überhitzte Öle und Fette sollten nie
unbeaufsichtigt gelassen werden. Versuchen
Sie nie das Feuer mit Wasser zu löschen.
Abschalten des Kochers. Löschen Sie die
Flammen vorsichtig mit einer Abdeckung,
Löschdecke oder einem ähnlichen Material.
– Gasbetriebene Kocher, auf denen kein Koch-
topf während des Betriebs steht, produzieren
Hitze wärend des Betriebs. Ein Lüftungsgerät
über dem Herd kann aus diesem Grund
beschädigt werden oder brennen. Betreiben
Sie Gaskocher nur, wenn ein Kochtopf darauf
platziert ist.
– Mehrere Gasherde gleichzeitig zu betreiben
entwickelt eine hohe Hitze. Ein Lüftungsgerät
über dem Herd kann aus diesem Grund
beschädigt werden oder brennen. Betreiben
Sie nie zwei Gaskocher länger als 15 Minuten
auf hoher Flamme. Ein großer Brenner über
5kW (Wok) hat die Kraft von zwei Gasbrennern.
10.03.2021BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH8
WARN- UND SICHERHEITSHINWEISE
TÖDLICHES RISIKO, VERGIFTUNGSGEFAHR
WARNUNG!
Lebensgefahr aufgrund von Stromschlägen!
– Ein fehlerhaft funktionierendes Gerät kann
Stromschläge verursachen. Schalten Sie nie
ein fehlerhaft funktionierendes Gerät ein.
Ziehen Sie den Stromstecker aus und schalten
Sie den Schutzschalter aus. Wenden Sie sich
an den Kundendienst.
– Nicht-ordnungsgemäße Reparaturen stellen
Gefahren dar. Reparaturen und Austausch von
beschädigten Netzkabeln dürfen nur von
einem, von uns geschulten Kundendiensttechniker durchgeführt werden. Wenn das Gerät
defekt ist, ziehen Sie den Stromstecker aus
und schalten Sie den Schutzschalter aus.
Wenden Sie sich an den Kundendienst.
– Wenn Wasser in das Gerät gelangt ist, kann
dies zu einem Stromschlag führen. Hochdruckund Dampfreiniger dürfen am Gerät nicht
genutzt werden.
GEFAHR!
Gefahr schwerwiegender körperlicher Verlet-
zungen!
– Achten Sie während der Installation auf die
scharfen Kanten des Geräts, um mögliche Verletzungen zu vermeiden. Verwenden Sie
Schutzhandschuhe für Installationsarbeiten.
– Um schwere Verletzungen und Sachschäden
zu vermeiden, achten Sie darauf, dass alle
Sicherheitsschrauben und Abdeckungen ordnungsgemäß befestigt sind, sodass das Gerät
bzw. Teile davon nicht hinabfallen können.
– Objekte platziert auf dem Gerät, können even-
tuell herunterfallen. Stellen Sie keine Gegenstände auf das Gerät.
– LED Lichter sind sehr hell und könnten den
Augen schaden (Risiko-Gruppe 1). Sie dürfen
nicht länger als 100 Sekunden direkt in die
LED-Leuchten sehen.
10.03.2021 BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH 9
WARN- UND SICHERHEITSHINWEISE
TÖDLICHES RISIKO, VERGIFTUNGSGEFAHR
WARNUNG!
Verbrennungsgefahr, Stromschlaggefahr!
– Lassen Sie das Gerät abkühlen stets, bevor
Sie es reinigen bzw. warten. Schalten Sie die
Sicherung ab oder ziehen Sie den Netzstecker
aus der Steckdose.
– Achten Sie darauf, dass bei der Reinigung
keine Feuchtigkeit in die elektrischen Bauteile
und Anlagen gelangt. Reinigen Sie die Steuerelements niemals mit feuchten Tüchern.
– Achten Sie darauf Geräteoberfläche nicht
durch falsche Reinigung zu beschädigen. Reinigen Sie Edelstahloberflächen stets nur in
deren Bürstrichtung. Verwenden Sie zur Reinigung der Steuerelemente keinen Edelstahlreiniger.
– Die Geräteoberfläche kann durch aggressive
und scheuernde Reinigungsmittel beschädigt
werden. Verwenden Sie niemals aggressive
und scheuernde Reinigungsmittel!
WARNUNG!
Brand- und Verletzungsgefahr
Unsachgemäß reparierte Geräte dürfen keinesfalls
verwendet werden. Schalten Sie in solch einem
Fall oder bei Verdacht darauf, die Sicherung ab
und ziehen Sie den Netzstecker. Die Reparatur
darf ausschließlich durch den zuständigen Kundendienst oder eine gleichermaßen qualifizierte
Fachwerkstatt erfolgen.
HINWEIS!
Fehlerhafte oder beschädigte Geräte dürfen keinesfalls verwendet werden. Schalten Sie in solch
einem Fall oder bei Verdacht darauf, die Sicherung
ab, ziehen Sie den Netzstecker und verständigen
Sie den Kundendienst.
HINWEIS!
Sollte das Netzkabel beschädigt sein, muss es entweder durch den Hersteller oder dessen zuständigen Kundendienst bzw. eine ausreichend qualifizierte Fachwerkstatt ausgetauscht werden, um
schwere Unfälle oder Gefahrensituationen zu vermeiden.
10.03.2021BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH10
WARN- UND SICHERHEITSHINWEISE
TÖDLICHES RISIKO, VERGIFTUNGSGEFAHR
HINWEIS!
Wenn die Lampen des Geräts defekt sind, schalten
Sie den Schutzschalter aus und ziehen Sie den
Netzstecker des Geräts aus der Steckdose.
Ersetzen Sie sofort die defekten Glühbirnen
(lassen Sie vorher die Glühbirnen abkühlen), um
die restlichen Glühbirnen vor Überladung zu
schützen.
VORSICHT!
Die zugänglichen Komponenten können sich bei
Verwendung mit einem Herd oder vergleichbaren
Vorrichtungen erhitzen.
GEFAHR!
Das Abluftrohr der Haube darf nicht an Rauchabzüge angeschlossen werden, über die der Rauch
bzw. die Abluft von mit Gas oder anderen Brennstoffen betriebenen Geräten abgeleitet werden.
Gründe für Schäden
VORSICHT!
Schäden bedingt durch Korrosion. Das Gerät
ständig benutzen, um Kondensatbildung während
des Kochens zu vermeiden. Kondensat könnte
Korrosionsschaden hervorrufen. Ersetzen Sie die
defekten Glühbirnen sofort, um eine Überladung
der anderen Glühbirnen zu vermeiden. Das Eindringen von Feuchtigkeit in die elektronischen
Bauteile stellt ein Risiko für Schaden dar. Reinigen
Sie die Steuerelements niemals mit feuchten
Tüchern. Achten Sie darauf Geräteoberfläche nicht
durch falsche Reinigung zu beschädigen. Reinigen
Sie Edelstahloberflächen stets nur in deren Bürstrichtung. Verwenden Sie zur Reinigung der Steuerelemente keinen Edelstahlreiniger. Die Geräteoberfläche kann durch aggressive und scheuernde
Reinigungsmittel beschädigt werden. Verwenden
Sie niemals aggressive und scheuernde Reinigungsmittel! Es besteht die Gefahr von Sachschäden aufgrund des Rückfluss von Kondensat.
Installieren Sie den Luftaustrittkanal mit einer
kleinen Neigung nach unten (1° Neigung) vom
Gerät.
10.03.2021 BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH 11
VERWENDUNG MIT UND OHNE AKTIVKOHLEFILTER
3 VERWENDUNG MIT UND OHNE AKTIVKOHLEFILTER
Sie können das Gerät im Abluftmodus oder im
Belüftungsmodus betreiben.
Abluftmodus
Die absorbierte Luft wird im Fettfilter gereinigt und durch ein Röhrensystem wieder abgegeben.Abb. 4
HINWEIS!
Die Abluft darf weder durch einen aktiven Rauchbzw. Abluftabzug noch durch einen Abzug für
Ofen- oder Heizungsablauf geleitet werden.
Abb. 4: Abluftausstoß ohne Aktivkohlefilter
n Wenn Sie die Abluft der Haube durch einen nicht mehr verwen-
deten Abzug des Gebäudes leiten möchten, müssen Sie dazu
die vorherige Erlaubnis des zuständigen Schornsteinfegers
einholen.
n Wenn die Abluft durch eine Außenwand abgeleitet werden soll,
muss ein Abluft-Mauerkästen eingesetzt werden.
Abb. 5: Luftzirkulation mit Kohlefilter
Belüftungsmodus
Absorbierte Luft wird im Fettfilter und einem Aktivkohlefilter gereinigt und dann wieder in die
Küchenluft abgegeben.Abb. 5
Sie müssen einen Aktivkohlefilter einbauen, um die
Substanzen zu fangen, die in der Umluft stinken.
Wenden Sie sich an Ihren autorisierten Händler,
um sich über die verschiedenen Möglichkeiten zu
informieren, damit das Gerät im Umluftbetrieb
arbeiten kann. Sie können die notwendigen Zubehörteile für diesen Prozess in den entsprechenden
Verkaufsstellen, beim autorisierten Kundendienst
oder über eine Online-Vertriebszentrale erwerben.
10.03.2021BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH12
4 Aktivkohlefilter Wechsel
Aktivkohlefilter Wechsel
KOHLEFILTER
Abb. 6
Die Luft wird durch den Kohlefilter gefiltert und stellt mithilfe des NRV-Trichters sicher, dass sie aus dem Rohr mit 120 mm Durchmesser oder den Belüftungslöchern des Produkts austritt. Diese
Methode wird in Küchen ohne Abluftabzug angewendet oder wenn
die Installation nicht bis zum Punkt mit Abluftabzug möglich ist.
Wenn Sie das Produkt ohne Trichter verwenden möchten, führen
Sie die folgenden Schritte aus.
Nehmen Sie den Kassettenfilter aus Aluminium am Produkt
heraus.
Abb. 7: kurze Drossel
Entfernen Sie dann die lange Drossel am Motorgehäuse
(Abb. 6).
Installieren Sie die kurze Drossel im Installationszubehör
anstelle der langen Drossel (Abb. 7).
10.03.2021 BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH 13
Aktivkohlefilter Wechsel
Abb. 8
Stecken Sie den mit dem Installationszubehör Ihres Geräts
gelieferten Blindstopfen in den Abluftabzug (Abb. 8).
n 1-Setzen Sie den Aktivkohlefilter in dessen Gehäuse ein.
(Abb. 9).
n 2-Drehen Sie den Aktivkohlefilter im Uhrzeigersinn, und achten
Sie auf dessen richtigen Sitz.(Abb. 9).
Abb. 9: KOHLEFILTER
Wenn der Aktivkohlefilter nicht ordnungsgemäß
eingesetzt wurde, kann er herausfallen und das
Gerät beschädigen.
GEFAHR!
Waschen Sie nie die Kohlefilter.
Halten Sie die Aktivkohlefilter von Kindern fern.
10.03.2021BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH14
REINIGUNG UND VORBEUGENDE WARTUNG
5 REINIGUNG UND VORBEUGENDE WARTUNG
VORSICHT!
Die Reinigungs- und Wartungsarbeiten am Gerät
dürfen nicht von Kindern durchgeführt werden.
n Die Geräteoberfläche kann durch aggressive und scheuernde
Reinigungsmittel beschädigt werden. Verwenden Sie niemals
aggressive und scheuernde Reinigungsmittel! Für das Gerät
geeignete Reinigungs- und Pflegemittel können Sie entweder
über den Kundendienst oder bei Ihrem Fachhändler beziehen.
Die Oberflächen und die Steuerelemente des Geräts sind
kratzempfindlich.
n Reinigen Sie die Oberflächen mit einem weichen, gefeuchteten
Tuch sowie etwas Geschirrspülmittel oder einem mildem Glasreiniger. Weichen Sie angetrockneter Spritzer oder vergleichbaren Schmutz mit einem feuchten Tuch an. Verwenden Sie
keine kratzenden Gegenstände oder Materialien!
n Es ist nicht angebracht, trockene Tücher, potenziell kratzende
Schwämme, Materialien, mit denen starke Reibebewegungen
erforderlich sind, und aggressive Reinigungsmittel, die Sand,
Natriumcarbonat, Säure oder Chlor enthalten, zu verwenden.
n Reinigen Sie die Edelstahloberflächen stets nur in deren Bürst-
richtung.
n Verwenden Sie weder Edelstahl oder feuchten Tücher zum
Reinigung der Steuerelemente. Reinigung der Fettfilter aus
Metall. An den Fettfiltern aus Metall lagert sich mit der Zeit
Fettpartikel aus den in der Küche erzeugten Abgase ab. Reinigen Sie die Fettfilter auf Metall wenigstens dreimal pro Monat
im Falle einer normalen Verwendung (1–2 Stunden täglich).
n Verwenden Sie keine scharfen, säurehaltigen oder alkalischen
Reinigungsmittels.
n Im Rahmen der Reinigung der Fettfilter aus Metall können
deren Halterung im Gerät ebenfalls mit einem feuchten Tuch
gereinigt werden.
n Sie können die Fettfilter aus Metall im Geschirrspüler oder mit
der Hand reinigen.
n Spray-Reinigungsmittel nicht direkt auf das Produkt auftragen.
n Halten Sie keine brennbaren und / oder schweren Dekoartikel
auf dem Produkt.
10.03.2021 BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH 15
1
REINIGUNG UND VORBEUGENDE WARTUNG
Handwäsche
5.1 ALUMINIUMFILTERREINIGUNG
1 Aluminiumfilterlasche
Reinigen Sie die Aluminium-Ölfilter regelmäßig alle
3 Monate.
n Drücken Sie auf die Aluminiumfilterlasche (1) und ziehen Sie
den Aluminiumfilter in Pfeilrichtung (Abb. 10).
n Wenn Sie den Aluminiumfilter entfernen, halten Sie ihn mit der
anderen Hand fest, damit er nicht herunterfällt.
n Wenn Sie den Aluminiumfilter entfernen, halten Sie die Filter-
Abb. 10
oberfläche parallel zum Boden, um zu verhindern, dass das
angesammelte Öl tropft.
5.2 Reinigung im Geschirrspüler
5.3 Handwäsche
Die Reinigung im Geschirrspüler kann zu leichten Verfärbungen
der Oberfläche führen. Das hat keinerlei Auswirkungen auf die
Funktion und Einsatzbereitschaft der Filter.
n Reinigen Sie nicht zu schmutzige Metallfettfilter zusammen mit
Geschirr in der Spülmaschine.
n Legen Sie die Fettfilter aus Metall in ausreichendem Abstand
voneinander in den Geschirrspüler. Die Fettfilter aus Metall
müssen so im Geschirrspüler angeordnet werden, dass sie
dessen Funktion nicht beeinträchtigten.
Im Fall hartnäckiger Ablagerung können Sie einen
Reiniger mit Fettlösefunktion verwenden. Sie
können solche Reiniger im Fachhandel erwerben.
– Lassen Sie die Fettfilter aus Metall im heißen
Spülwasser einweichen.
– Nutzen Sie eine Bürste zur Reinigung, und
warten Sie bis das Spülwasser vollständig aus
dem Filtern abgeflossen ist.
– Spülen Sie die Filter anschließend gründlich
unter fließendem Wasser ab.
10.03.2021BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH16
6 GERÄTEPOSITION
Min.65 cm
Min.75 cm
GERÄTEPOSITION
Abb. 11
Die Dunstabzugshaube muss so installiert werden, dass der Mindestsicherheitsabstand zur Oberfläche eines Elektroherds 65 cm
und im Falles eines mit Gas oder anderen Brennstoffen betriebenen Herds 75 cm beträgt (Abb. 11).
10.03.2021 BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH 17
REINIGUNG UND VORBEUGENDE WARTUNG
Empfehlungen zur Energieeinsparung
7 REINIGUNG UND VORBEUGENDE WARTUNG
7.1 Installation und Auspacken des Gerätes
n Überprüfen Sie das Gerät auf mögliche Verformungen.
n Melden Sie transportbedingte Schäden oder Problem sofort
dem Lieferanten.
n Auch alle bemerkten Schäden sind sofort dem Händler zu
melden.
n Lassen Sie Kinder nicht mit den Verpackungsmaterialien
spielen.
7.2 Empfehlungen zur Energieeinsparung
n Tauschen Sie die Aktivkohlefilter regelmäßig aus.
n Reinigen Sie die Aluminiumfilter regelmäßig. Schmutzige Filter
können den Luftdurchfluss behindern, sodass Sie u. U. eine
höhere Motorleistung benötigen.
n Achten Sie darauf das Gerät mit der jeweils normalen Motor-
drehzahl zu betreiben.
n Eine erhöhte Motordrehzahl führt zu einem erhöhten Energie-
verbrauch.
10.03.2021BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH18
8 VERPACKUNGSINHALT
VERPACKUNGSINHALT
Abb. 12
1. Produkt
2. kurze Drossel
3. Lange Drossel
4. Aufhängeschlaufe
5. Gebrauchsanleitung
6. 2x Ø10mm Kunststoffdübel
7. 4x 4x40 Spanplattenschraube
10.03.2021 BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH 19
E
F
A B
C
D
ZUSAMMENBAU DES GERÄTS
9 ZUSAMMENBAU DES GERÄTS
Tippen Sie auf die mit dem Installationszubehör Ihres Geräts gelieferten 2 Kunststoffdübel bis zu den Punkten E, F. Setzen Sie die
mit dem Installationszubehör Ihres Geräts gelieferten L-Aufhängerschrauben in diese Dübel ein ().
Abb. 13
Hängen Sie Ihr Gerät an die von Ihnen installierten E-, F-Punkte
und schrauben Sie es dann an den A-, B-, C- und D-Punkten fest
().
Abb. 14
Installieren Sie den im Installationszubehör enthaltenen Kunststofftrichter am Trichterausgang des Produkts. Schieben Sie die
Laschen am Kunststofftrichter über die Laschen am Ausgang des
Gehäusetrichters und drehen Sie den Kunststofftrichter im Uhrzeigersinn ().
Abb. 15
Abb. 16
Führen Sie den flexiblen Abgasanschluss Ihres Geräts durch ().
Da Verdrehungen und Biegung zur Verminderung
der Ansaugleistung führen, sind diese soweit wie
möglich zu vermeiden.
10.03.2021BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH20
0 1 2 3
1 2 3
4
5
6
VERWENDUNG DES PRODUKTS
10 VERWENDUNG DES PRODUKTS
10.1 Verwendung des Schiebereglers
Abb. 17
1. Bringen sie ihn in diese Position, um die Lampe auszu-
schalten (Abb. 17).
2. Bringen sie ihn in diese Position, um die Lampe einzu-
schalten ( Abb. 17 ).
3. Bringen sie ihn in diese Position, um die Lampe auszu-
schalten (Abb. 17).
4. Bringen sie ihn in diese Position, wenn Sie das Produkt in
der 1. Stufe betreiben möchten ( Abb. 17 ).
5. Bringen sie ihn in diese Position, wenn Sie das Produkt in
der 2. Stufe betreiben möchten ( Abb. 17 ).
6. Bringen sie ihn in diese Position, wenn Sie das Produkt in
der 3. Stufe betreiben möchten ( Abb. 17 ).
Verwendung des Schiebereglers
10.03.2021 BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH 21
ERSETZEN DER LAMPEN
Stecker Lampenwechsel
11 ERSETZEN DER LAMPEN
11.1 Stecker Lampenwechsel
WARNUNG!
Trennen Sie die Stromversorgung der Dunstabzugshaube. Lassen Sie die Lampen abkühlen, um
mögliche Verbrennungen an den Händen zu vermeiden.
Es zeigt den maximalen Stromverbrauch der Lampe an. Beim Austausch der Lampe sollte eine Lampe mit der gleichen Nennleistung
verwendet werden.
Informationen zu der im Gerät verwendeten Nennleistung finden Sie auf dem Typenschild im Gerät.
Abb. 18: Lampenwechsel
Die Gerätelampen befinden sich im inneren der Dunstabzugshaube. Um diese zu wechseln entfernen sie die Metallfettfilter. Tauschen sie die defekte Gerätelampe gegen eine neue aus (Abb. 18).
Glühbirne
Glühbirnenleistung (W) 3
Buchse/Fassung E 14
Glühbirnenspannung (V) 220-240
Größe (mm) 10X35
ILCOS-Code DRBB/F-3-220-240-E14-35/100
10.03.2021BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH22
ZUSTÄNDIGER KUNDENDIENST
12 ZUSTÄNDIGER KUNDENDIENST
Wenn die Beleuchtung nicht funktioniert:
n Achten Sie darauf, dass der Stecker verbunden ist und die
Sicherungen intakt sind.
n Überprüfen Sie die Leuchten. Achten Sie darauf, das Geräte-
netzkabel zu ziehen, bevor Sie diese Kontrolle durchführen.
Drehen Sie die Leuchten fest, wenn diese lose sitzen sollten.
Falls diese dann immer noch nicht funktionieren, ist ein Austausch erforderlich.
Mögliche Fehler und Dinge, die Sie
tun können, bevor Sie den technischen Service anrufen:
A) Wenn das Gerät in keiner Weise
läuft:
n Überprüfen Sie, ob die Dunstabzugshaube mit Netzstecker an
die Stromquelle (Steckdose) angeschlossen ist.
n Kontrollieren Sie die Sicherung, an die das Gerät ange-
schlossen ist, sowie die Hauptsicherung Ihres Haushalts.
Wenn die Geräteleistung nicht ausreicht und während des Betriebs
hohe Geräusche erzeugt werden:
Fehlerbehebung
n In der Durchmesser des Ableitungsrohr für die Abluft ausrei-
chend? (min. 120 mm).
n Sind die Metallfilter sauber? Bitte prüfen.
n Wenn Sie die Dunstabzugshaube ohne einen Rauchabzug ver-
wenden, achten Sie darauf, dass der Aktivkohlefilter nicht älter
als 6 Monate ist.
n Achten Sie unbedingt darauf, Ihre Küche richtig zu belüften,
um eine ausreichende Frischluftzufuhr zu gewährleisten. Wenn
Sie mit der Geräteleistung nicht zufrieden sein sollten, wenden
Sie sich bitte an den Kundendienst.
Fehlerbeschreibung Ursache Abhilfe
Das Gerät fuktioniert nicht Überprüfen Sie die
Stromzuleitung.
Die Beleuchtungslampe funktioniert nicht
Die Beleuchtungslampe funktioniert nicht
Die Beleuchtungslampe funktioniert nicht
Die Luftansaugung durch
Gerät ist nur schwach.
10.03.2021 BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH 23
Überprüfen Sie die
Stromzuleitung.
Prüfen Sie die Lampenschalter.
Überprüfen Sie die
Leuchten.
Überprüfen Sie den Aluminiumfilter
Die Betriebsspannung der Stromquelle muss
220-240 V betragen, und das Gerät muss mit
einer geerdeten Steckdose verbunden sein.
Die Betriebsspannung der Stromquelle muss
220-240 V betragen, und das Gerät muss mit
einer geerdeten Steckdose verbunden sein.
Der Lampenschalter muss in der „Ein“-Position
stehen.
Die Leuchten müssen funktionsfähig sein.
Der Kassettenfilter aus Aluminium muss bei
Normalbetrieb einmal monatlich ausgewaschen
werden.
ZUSTÄNDIGER KUNDENDIENST
Fehlerbeschreibung Ursache Abhilfe
Die Luftansaugung durch
Gerät ist nur schwach.
Die Luftansaugung durch
Gerät ist nur schwach.
Es erfolgt keine Abgabe von
Luft (bei Verwendung ohne
Rauchabzug)
Es erfolgt keine Abgabe von
Luft (bei Verwendung ohne
Rauchabzug)
Prüfen Sie die Abluftabzug.
Kontrollieren Sie den
Kohlefilter.
Überprüfen Sie den Aluminiumfilter
Kontrollieren Sie den
Kohlefilter.
Der Abluftabzug muss offen sein.
Bei Geräten mit Aktivkohlefiltern müssen im
Normalbetrieb diese mindestens alle 3 Monate
ausgetauscht werden.
Der Kassettenfilter aus Aluminium muss bei
Normalbetrieb einmal monatlich ausgewaschen
werden.
Bei Geräten mit Aktivkohlefiltern müssen im
Normalbetrieb diese mindestens alle 3 Monate
ausgetauscht werden.
10.03.2021BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH24
13 TECHNISCHE TABELLE
Versorgungsspannung 220 - 240 V 50Hz
Isolationsklasse des Motor: F
Isolationsklasse KLASSE I
Dieses Produkt entspricht den Richtlinien 2014/30/EG (Verordnung
über elektromagnetische Verträglichkeit) und 2014/35/EG (Niederspannungsrichtlinie).
Dieses Gerät entspricht der Richtlinie über die Kontrolle von
Elektro- und Elektronik-Altgeräten.
Die technischen Daten des Geräts und dieses Handbuchs können
ohne vorherige Ankündigung geändert werden.
TECHNISCHE TABELLE
10.03.2021 BEDIENUNGSANLEITUNG DUNSTABZUGSHAUBE DEUTSCH 25
www.teka.com
Asped mo
v
Loading...
