Installation

instructions

SVFI

DÄSLTRHUDE

1. Installing the outside unit

Before commencing the installing process, use the following illustration and table to ensure that everything that is needed to install the VIOTENNE 55 outside unit has been supplied.

5 14 11/13/14

6 11/12/14 2 10 3 9/1412

Number Quantity Item

1 1 Reflector 2 1 Reflector support 3 1 LNB arm 4 1 LNB holder 5 1 Rotating prism 6 1 U-shaped bolt 7 1 Retaining bar 8 4 M6 screw x 12 cross slot

9 1 M6 screw x 16 hexagonal socket 10 1 M6 screw x 35 hexagonal socket 11 2 M6 screw x 65 hexagonal socket 12 4 M6 flat washer x 12 13 2 M6 flat washer x 17 14 10 M6 nut hexagonal

1 Installation instructions

48114 7

To install the outside unit proceed as follows:

Install the retaining bracket on the rotating prism

> Insert screw

from the rotating prism. > Insert retaining bar > In each case insert one flat washer

and screw on a nut 14, turning it several times.

Install the rotating prism on the reflector support

> Insert the rotating prism 5 onto reflector support 2 so that the hole in the rotating prism 5

and the top hole in the reflector support 2 are positioned on top of each other. > Insert a screw 11 through a flat washer 12 and into the hole of the rotating prism 5. > On the other side, place a flat washer 12 onto the screw 11, put a nut 14 onto the

threads and hand tighten. > Turn the rotating prism 5 so that its lower corner is pointing at the elevation angle EL,

corresponding to your location. > Insert a second screw 11 through the flat washer 13 and into the hole in the reflector

support 2 beneath the rotating prism 5. > On the other side, place a flat washer 13 onto the screw 11, put a nut 14 onto the

threads and gently tighten.

Install the swivelling prism on the reflector support

> Hold the reflector 1 in front of reflector support 2, as shown in the illustration. > Insert one nut 14 into each of the holes provided on reflector support 2. > Now connect up the reflector 1 and reflector support 2 to each other using the 4

screws 8.

Fitting the LNB arm onto the reflector support

> Insert LNB arm 3 into the opening on the front of reflector support 2 and push it in

fully, so that it is free of play as it sits in the opening.

If necessary, tap LNB arm 3 gently from the front. If you do so, please ensure that

you do not bend LNB arm 3. > Insert screw 10 through the hole and screw it into a nut 14.

Fitting the LNB onto the LNB arm

> Separate the two parts of the LNB holder 4 from each other and remove the two

connecting bond bridges. > Hook the two parts of LNB holder 4 up to each other on the top side. > Place the LNB into the opening of LNB holder 4 (the LNB connections must be

pointing downwards at the back) and fold them together. > Insert a nut 14 into the LNB holder and screw these together using screw 9. > Now insert LNB holder 4 onto LNB arm 3 and ensure that the former hooks into

LNB arm 3.

through the slot in the rotating prism 5so that the thread points away

into screw 6as shown in the illustration.

onto the two threaded ends of the screw

3EN4

2. Setting-up

Selecting the location

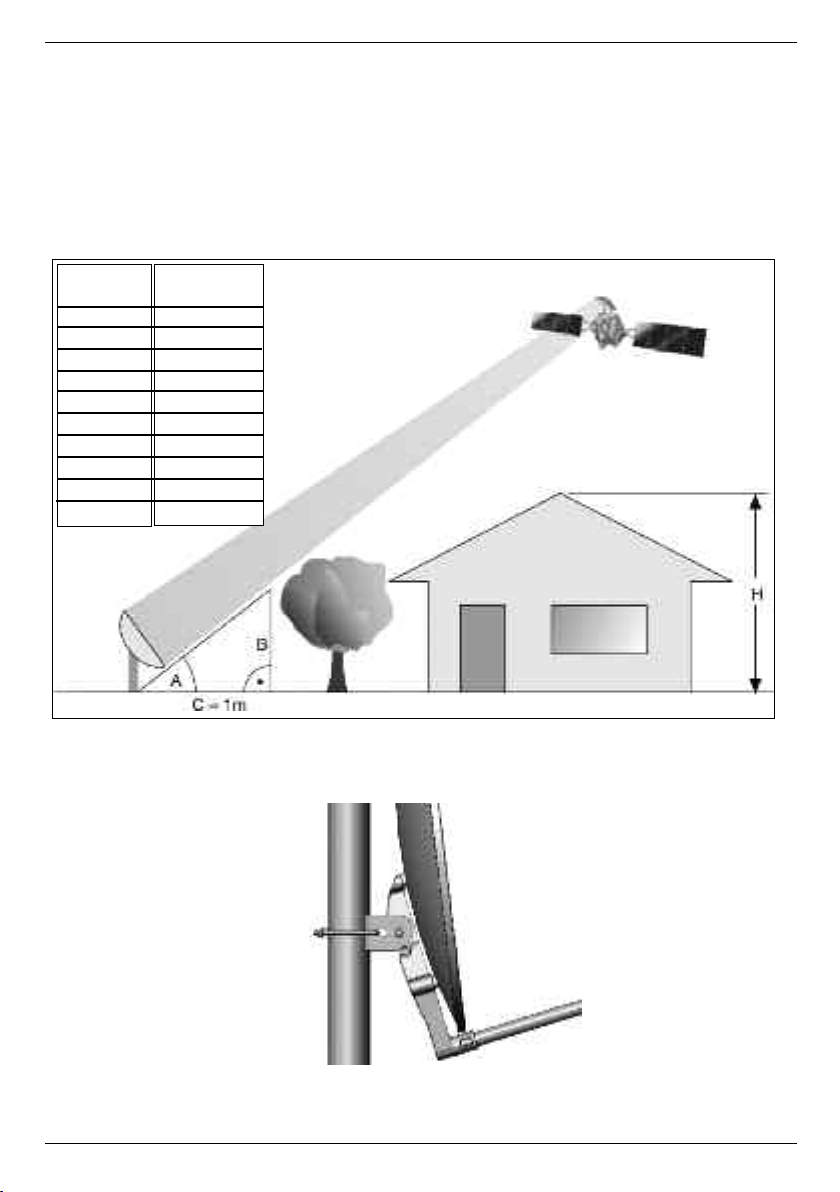

Make sure that there is a clear view towards the south from the chosen installation location for receiving ASTRA 19° East. You can use the graphic shown below to see whether you have allowed for being far enough away from any nearby obstruction in order to avoid adversely affecting reception due to this obstruction. Take care to ensure that the reflector is not overshadowed by an overhanging roof when installed on a terrace or balcony.

Angle A

(Elevation)

22° 24° 26° 28° 29° 30° 31° 32° 33° 34°

The outside unit should be assembled on a special vertical mast (diameter 42mm) or a wall mounted holder.

Incline B

(cm per m)

40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45

3. Safety instructions

No exposed wires!

Wire mesh

Silver foil

Screw-in F plug

Take care to ensure that the applicable European standards and VDE rules for guaranteeing electrical safety (e.g. VDE 0855, Part 1) are observed when installing. Ask your specialist supplier about this if necessary.

4. Fitting the F plug

Warning!

Only fit the F plug when the receiver is switched off!

When fitting the F plug, ensure that it is correctly fitted so as to avoid any operational faults or even the destruction of the Sat-receiver.

> Remove 6mm of insulation from the end of the wiring using a sharp knife as far as

the internal lead. When doing this, ensure that the internal lead is not damaged. > Remove the remaining wiring from the surrounding flex.

Now remove 10mm of the outer plastic sleeve until the sheathing flex is opened up

without being damaged. > Ensure that none of the wiring from the surrounding flex is touching the internal lead. > Now turn the F plug carefully on the cable until the inner lead end is flush with the

front edge of the F plug

Finally check once again that none of the wire from the surrounding flex is touching

the internal cable lead. The F plug is now correctly installed.

Observe the appropriate assembly method by using Crimp F plugs and follow the manufacturer's instructions.

5. Aligning the outside unit

The outside unit should be aligned using a measuring device. It can also be carried out using a sat-finder. Should neither of these be available, the unit can be aligned using a receiver and a television set.

1. Connect the LNB and the receiver via a suitable coaxial cable.

2. Close the receiver and the TV set and set the receiver to a programme setting on

which a satellite programme can be received (e.g. ARD for ASTRA).

3. Now set the angle that corresponds to your location, using the imprinted scale and

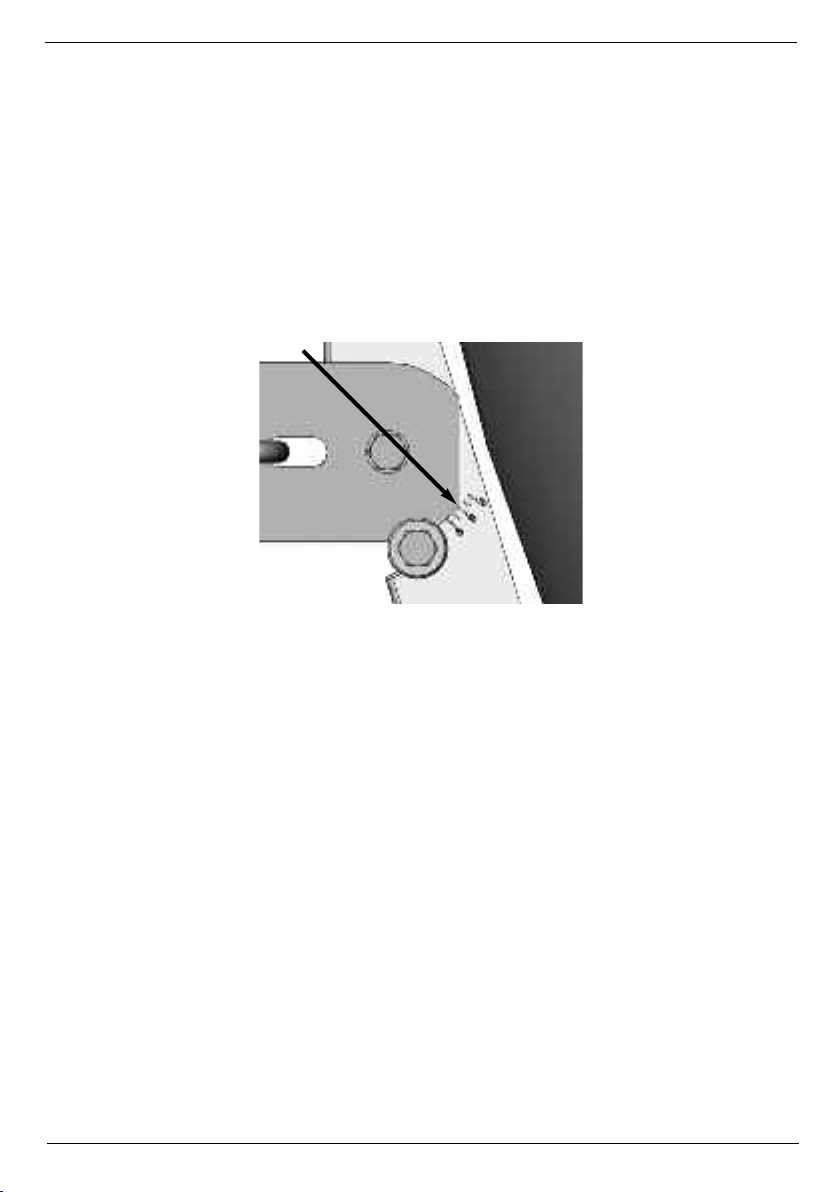

lock the reflector (the reference point on the graduated scale is the lower corner of

the rotating prism).

4. Now turn the reflector slowly in an eastwards or westwards direction (azimuth angle)

until you receive the TV picture for the setting.

5. The reflector still needs to be fine-tuned. To do this, it is a good idea to call up the

receiver status display (with the signal level and quality). Check the receiver

instruction book when doing so.

6. Now carefully change the azimuth (east/west) and angle of elevation in such a way

that the signal level and signal quality show the highest possible amplitude level.

7. Now tighten all the screws and make sure that reception has not been adversely

affected when you have done this.

The reflector is now fully assembled and optimally adjusted to the desired satellite.

Your product has the CE mark and meets all the requisite EU standards.

Subject to change for amendments and printing errors. Version 10/04

Duplication and reproduction only with the publisher's approval.

VIOTENNE is a registered trademark of

Viola Digital GmbH

Nordstrasse 4

39418 Stassfurt

Germany

100406V2_77-0030-00

VIOTENNE 55

Notice de montage

1. Montage de l’unité extérieure

Avant de commencer le montage, vérifiez que le lot de livraison de l'unité extérieure VIOTENNE 55 est complet en vous aidant de l’illustration et du tableau ci-dessous.

5 14 11/13/14

6 11/12/14 2 10 3 9/1412

Pos. Nombre Article

1 1 Parabole 2 1 Support de parabole 3 1 Bras LNB 4 1 Support LNB 5 1 Prisme inclinable 6 1 Vis pièce en U 7 1 Étrier de maintien 8 4 Vis cruciforme M6x12

9 1 Vis hexacave M6x16 10 1 Vis hexacave M6x35 11 2 Vis à tête hexagonale M6x65 12 4 Rondelle-entretoise M6x12 13 2 Rondelle-entretoise M6x17 14 10 Écrou hexagonal M6

1 Notice de montage

48114 7

Pour monter l'unité extérieure suivez les indications ci-dessous:

Montage de l'étrier de maintien sur le prisme inclinable

> Faites passer la vis 6 par le trou oblong 5 du prisme inclinable de manière à ce que

le filetage se trouve à l’opposé du prisme inclinable. > Enfichez l’étrier de maintien 7 sur la vis 6, comme indiqué sur l’illustration. > Enfichez une rondelle-entretoise 12 sur chacune des deux extrémités du filetage de

la vis 6 et positionnez un écrou 14 sur celles-ci en le vissant de quelques tours.

Montage du prisme inclinable sur le support de parabole

> Enfichez le prisme inclinable 5 sur le support de parabole 2 de façon à ce que le trou

du prisme inclinable 5 et le trou supérieur du support de parabole 2 soient situés l'un

au dessus de l'autre. > Faites passer une vis 11 dans une rondelle-entretoise 12 et le trou du prisme

inclinable 5. > À l’autre extrémité, mettez en place une rondelle-entretoise 12 sur la vis 11, vissez

un écrou 14 sur le filetage et serrez légèrement l’écrou. > Faites tourner le prisme inclinable 5 vers la position dans laquelle le coin inférieur du

prisme inclinable est orienté vers l'angle d'élévation EL correspondant à votre

situation géographique. > Faites passer la deuxième vis 11 dans une rondelle-entretoise 13 et le trou du

support de parabole 2, en dessous du prisme inclinable 5. > Sur l’autre côté, mettez en place une rondelle-entretoise 13 sur la vis 11, vissez un

écrou 14 sur le filetage et serrez légèrement l’écrou.

Montage de la parabole sur le support de parabole

> Tenez la parabole 1 devant le support de parabole 2 comme indiqué sur l’illustration. > Enfichez un écrou 14 dans chacun des trous du support de parabole 2 prévus à cet effet. > Vissez à présent la parabole 1 sur le support de parabole 2 à l’aide des quatre vis 8.

Montage du bras LNB sur le support de parabole

> Insérez le bras LNB 3 dans l’ouverture située sur la face avant du support de

parabole 2, puis poussez-le jusqu’en butée de façon à ce qu’il y reste à demeure

sans présenter de jeu.

Le cas échéant, appliquez des coups légers sur le bras LNB 3, en veillant toutefois à

ne pas le tordre. > Faites passer la vis 10 dans le trou et vissez-la dans un écrou 14.

Montage de la tête universelle (LNB) sur le support de LNB

> Séparez les deux parties du support LNB 4 et retirez les deux brides de jonction. > Accrochez les deux pièces du support LNB 4 entre elles au niveau du côté supérieur. > Installez la tête universelle dans l’ouverture du support LNB 4 (les raccordements de

la tête universelle doivent être orientés vers le bas au niveau de la face arrière) et

repliez celui-ci. > Insérez un écrou 14 dans le support LNB et vissez-le à l’aide de la vis 9. > Enfichez à présent le support LNB 4 sur le bras LNB 3 en veillant à ce qu’il se fixe

dans le bras LNB 3.

2. Implantation

Choix du site

Assurez-vous que vous avez une vue dégagée en direction du sud au niveau de l’emplacement de montage prévu, de façon à pouvoir recevoir la position de satellite ASTRA 19° Est. À l’aide du graphique ci-dessous, vous pouvez déterminer si vous avez respecté une distance suffisante par rapport à un obstacle proche, ceci afin d’éviter que la réception soit affaiblie par cet obstacle. Lors du montage sur une terrasse ou un balcon, veillez à ce que la parabole ne soit pas couverte par un toit saillant.

Angle A

(Élévation)

22° 24° 26° 28° 29° 30° 31° 32° 33° 34°

Il convient de monter l’unité extérieure sur un mât vertical spécial (diamètre 42 mm) ou sur un support mural.

Inclinaison B

(cm par mètre)

40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45

3. Consignes de sécurité

Pas de fils !

Tresse

Film argenté

Prise F vissable

Lors de l’installation, respectez les normes européennes en vigueur ainsi que les dispositions VDE visant à assurer la sécurité des équipements électriques (p. ex. VDE 0855, 1ère partie). Le cas échéant, interrogez votre revendeur spécialisé à ce sujet.

4. Montage des prises F

Attention !

Montez les prises F lorsque l’installation réceptrice est hors tension !

Soyez particulièrement minutieux lors du montage des prises F. Vous éviterez ainsi des défauts de fonctionnement, voire la destruction du récepteur satellite, du fait d’un montage erroné des prises.

> Retirez l’isolant de l’extrémité du câble à l’aide d’une lame coupante sur une ongueur

de 6 mm jusqu’au niveau de l’élément conducteur intérieur. Ce faisant, veillez à ce

que l’élément conducteur intérieur ne soit pas endommagé. > Retirez les fils qui dépassent de la tresse de blindage.

Retirez à présent 10 mm de l’enveloppe extérieure plastique jusqu'à ce que la tresse

de blindage soit mise à nu et sans endommager celle-ci. > Assurez-vous qu’aucun fil de la tresse de blindage n’est en contact avec l’élément

conducteur intérieur. > Vissez avec précaution la prise F sur le câble jusqu’à ce que l'élément conducteur

intérieur soit au ras du bord avant de la prise F.

Vérifiez ensuite une fois encore qu’aucun fil de la tresse de blindage n’est en contact

avec l’élément conducteur intérieur du câble. La prise F est à présent correctement montée.

En cas d’utilisation de prises Crimp-F, respectez les instructions de montage et les indications du fabricant correspondantes.

12FR13

5. Alignement de l’unité extérieure

Il convient d'aligner l’unité extérieure à l’aide d’un appareil de mesure. Il est également possible de procéder à son alignement en utilisant un pointeur satellite. En l’absence de ces deux appareils, il est possible d’effectuer l’alignement avec un récepteur et un téléviseur en procédant comme suit.

1. Reliez la tête universelle (LNB) au récepteur à l’aide d’un câble coaxial adapté.

2. Raccordez le récepteur au téléviseur et réglez le récepteur sur un emplacement de

programme recevant un programme du satellite désiré (p. ex. ARD pour ASTRA).

3. Réglez à présent l’angle correspondant à votre situation géographique à l’aide des

graduations gravées, puis bloquez la parabole (le coin inférieur du prisme inclinable

constitue le point de référence de l'échelle en degrés).

4. Tournez à présent la parabole lentement vers l’est ou l’ouest (angle d’azimut) jusqu’à

ce que vous receviez l’image télévisée réglée.

5. La parabole doit maintenant faire l’objet d’un réglage précis. À cet effet, il est utile

d'appeler l'affichage d'état du récepteur (avec niveau et qualité du signal). Ce faisant,

suivez les indications de la notice du récepteur.

6. Changez maintenant avec précaution l'angle d'azimut (est/ouest) et d’élévation de

manière à ce que le niveau et la qualité du signal présentent un débattement aussi

élevé que possible.

7. Vissez ensuite toutes les vis en faisant attention à ce que la réception ne se dégrade pas.

La parabole est à présent complètement montée et alignée de manière optimale sur

le satellite désiré.

Votre produit porte le logo CE et répond ainsi à toutes les normes UE requises.

Sous réserve de modifications et d’erreurs d’impression. Mise à jour 10/04

Toute copie et toute reproduction sont soumises à l’autorisation de l’éditeur.

VIOTENNE est une marque déposée de la société

Viola Digital GmbH

Nordstraße 4

39418 Staßfurt

Allemagne

100406V2_77-0030-00

VIOTENNE 55

Instrukcja montażu

1. Montaż jednostki zewnętrznej

Przed rozpoczęciem montażu należy sprawdzić zawartość dostawy zestawu VIOTENNE 55 na podstawie poniżej przedstawionej ilustracji oraz tabeli.

5 14 11/13/14

6 11/12/14 2 10 3 9/1412

Pozycja Sztuk Artykuł

1 1 Czasza anteny 2 1 Stojak anteny 3 1 Ramię LNB 4 1 Uchwyt LNB 5 1 Pryzma wychylna 6 1 Śruba typu U 7 1 Wieszak 8 4 Śruba M6x12 z łbem krzyżowym

9 1 Śruba M6x16 z sześciokątem wewn. 10 1 Śruba M6x35 z sześciokątem wewn. 11 2 Śruba M6x65 z łbem sześciokątnym 12 4 Płaska podkładka M6 x 12 13 2 Podkładka M6x17 14 10 Nakrętka M6 sześciokątna

1 Instrukcja montażu

48114 7

Montaż jednostki zewnętrznej przeprowadzić w następujący sposób:

Montaż wieszaka na pryzmie uchylnej

> Przełożyć śrubę 6 przez otwór pryzmy 5 tak, aby gwint skierowany był w kierunku

od pryzmy. > Nałożyć wieszak 7 w sposób przedstawiony na ilustracji na śrubę 6. > Nałożyć podkładki 12 na obie końcówki gwintów śruby 6 i kilkakrotnie obrócić nakrętki 14.

Montaż pryzmy uchylnej na stojaku talerza

> Nałożyć pryzmę uchylną 5 na stojak talerza 2 tak, aby otwór pryzmy 5 pokrywał się z

otworem stojaka talerza 2. > Śrubę 11 przełożyć przez podkładkę 12 oraz otwór pryzmy uchylnej 5. > Po drugiej stronie nałożyć podkładkę 12 na śrubę 11, nakręcić nakrętkę 14 na gwint

i lekko ją dokręcić. > Obrócić pryzmę uchylną 5 w położenie, w którym dolna krawędź pryzmy 5 ustawiona

będzie pod kątem elewacyjnym EL, odpowiadającym aktualnej lokalizacji. > Przełożyć drugą śrubę 11 przez podkładkę 13 oraz otwór w stojaku talerza anteny 2

poniżej pryzmy uchylnej 5. > Po drugiej stronie nałożyć podkładkę 13 na śrubę 11, nakręcić nakrętkę 14 na gwint

i lekko ją dokręcić.

Montaż talerza na stojaku

> Ustawić talerz anteny 1 w sposób przedstawiony na rysunku przed stojakiem 2. > Wprowadzić nakrętki 14 w odpowiednie otwory stojaka czaszy anteny 2. > Za pomocą czterech śrub 8 przykręcić talerz anteny 1 do stojaka 2.

Montaż ramienia konwertera LNB na stojaku anteny

> Wprowadzić ramię konwertera LNB 3 w otwór od strony przedniej zwierciadła 2

i wcisnąć je aż do oporu, aby zamontować go w otworze bez luzu.

W tym celu należy lekko wbić ramię konwertera LNB 3 od przodu. Zachować

ostrożność, aby nie uszkodzić ramienia konwertera LNB 3. > Przełożyć śrubę 10 przez otwór i wkręcić ją w nakrętkę 14.

Montaż konwertera LNB oraz ramienia LNB

> Rozmontować obie części uchwytu konwertera LNB 4 zdjąć oba łączniki. > Złożyć ze sobą obie górne części uchwytu konwertera LNB 4. > Wprowadzić konwerter LNB w otwór uchwytu LNB 4 (złącza konwertera muszą być

skierowane ku dołowi) i złożyć je razem ze sobą. > Włożyć nakrętkę 14 w uchwyt konwertera i wkręcić w nią śrubę 9. > Nałożyć uchwyt konwertera LNB 4 na ramię 3 i zwrócić uwagę, czy uchwyt zablokuje

się w ramieniu 3.

2. Instalacja

Wybór miejsca ustawienia

Upewnić się, że miejsce przeznaczone do montażu gwarantuje niezakłócony widok w kierunku południowym, co jest konieczne do odbioru sygnału nadawanego przez satelitę ASTRA 19° Ost/Wschód. Za pomocą poniższej ilustracji możliwe jest ustalenie, czy zapewniona została odpowiednia odległość od przeszkód powodujących osłabienie odbioru. W przypadku montażu na tarasie lub balkonie sprawdzić, czy talerz anteny nie zostanie przesłonięty innym tarasem lub balkonem.

Kąt A

(Elewacja)

22° 24° 26° 28° 29° 30° 31° 32° 33° 34°

Jednostka zewnętrzna powinna zostać zamontowana na specjalnym, pionowym maszcie (średnica 42) lub uchwycie ściennym.

Nachylenie B

(cm/m)

40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45

3. Instrukcje dotyczące bezpieczeństwa

Bez drutu!

Splot ekranujący

Folia srebrna

Nakręcany wtyk F

W trakcie montażu zastosować się do obowiązujących na terenie Unii Europejskiej zaleceń VDE dotyczących bezpieczeństwa urządzeń elektrycznych (np. VDE 0855, część 1). W razie potrzeby skonsultować się ze specjalistycznym punktem sprzedaży.

4. Montaż wtyczki kabla koncentrycznego

Uwaga!

Wtyczkę montować tylko przy wyłączonym zasilaniu odbiornika!

Montaż należy przeprowadzić z zachowaniem wszelkiej staranności w celu wyeliminowania usterek lub uszkodzenia odbiornika satelitarnego powstałego w wyniku nieprawidłowego montażu wtyczek.

> Zdjąć izolacje końcówki przewodu za pomocą ostrego noża na długości 6 mm aż do

odsłonięcia żyły wewnętrznej. W trakcie usuwania izolacji nie uszkodzić żyły wewnętrznej > Obciąć odstające przewody splotu ekranującego.

Na długości 10 mm zdjąć zewnętrzną warstwę z tworzywa sztucznego aż do

odsłonięcia splotu ekranującego tak, aby nie doprowadzić do jego uszkodzenia > Upewnić się, że przewody splotu ekranującego nie dotykają żyły wewnętrznej, > Ostrożnie nakręcić wtyczkę na przewód aż do zrównania się krawędzi żyły

wewnętrznej z krawędzią wtyczki.

Sprawdzić, czy przewody splotu ekranującego nie dotykają wewnętrznej żyły przewodu.

Przeprowadzenie tych czynności kończy prawidłowy montaż wtyczki

przewodu ekranowanego.

W trakcie montowania wtyczek zaciskowych F zastosować się do odpowiednich wskazówek montażowych oraz instrukcji producenta.

5. Ustawienie jednostki zewnętrznej

Ustawienie jednostki zewnętrznej powinno zostać przeprowadzone przy użyciu specjalnego miernika.Ustawienie możliwe jest także za pomocą przyrządu do poszukiwania satelitów. Jeżeli żadne z tych urządzeń nie jest dostępne, ustawienie może zostać przeprowadzone przy użyciu odbiornika oraz telewizora zgodnie z poniższą instrukcją.

1. Połączyć konwerter LNB z odbiornikiem za pomocą odpowiedniego przewodu koncentrycznego.

2. Podłączyć odbiornik do telewizora oraz ustawić odbiornik na odbiór programu nadawanego z danego satelity (np. ARD w przypadku satelity ASTRA).

3. Ustalić kąt odpowiadający aktualnej lokalizacji za pomocą wytłoczonej skali i zablokować talerz anteny (punkt odniesienia skali jest dolną krawędzią pryzmy uchylnej).

4. Powoli obrócić talerz anteny w kierunku na wschód lub na zachód (kąt azymutowy), aż do uzyskania obrazu odbieranego programu.

5. Konieczne jest dokładne ustawienie talerza. W tym celu zaleca się przełączenie odbiornika na tryb wyświetlania statusu sygnału ( z poziomem oraz jakością sygnału) (zapoznać się z instrukcją odbiornika).

6. Ostrożnie zmienić azymut (wschód/zachód) oraz kąt elewacyjny tak, aby poziom oraz jakość sygnału osiągnęły najwyższy możliwy poziom.

7. Dokręcić wszystkie śruby i sprawdzić, czy dokręcanie nie spowodowało pogorszenia parametrów odbioru. Przeprowadzenie tej czynności oznacza zakończenie montażu i optymalne ustawienie na żądanego satelitę.

Produkt ten nosi znak CE, co oznacza spełnianie wszystkich odpowiednich norm UE.

Zmiany i błędy w druku zastrzeżone. Stan 10/04

Kopiowanie i powielanie możliwe tylko ze zgodą wydawcy.

Viotenne jest zarezerwowanym znakiem handlowym firmy

firmy Viola Digital GmbH

Nordstraße 4

39418 Staßfurt

Niemcy

100311V1_77-0030-00

VIOTENNE 55

Montagehandleiding

1. Montage van de buiteneenheid

Controleer, alvorens met de montage te beginnen, of alle onderdelen van de buiteneenheid VIOTENNE 55 zijn bijgeleverd aan de hand van onderstaande afbeelding en tabel.

5 14 11/13/14

6 11/12/14 2 10 3 9/1412

Pos. Aantal Artikel

1 1 Schotel 2 1 Schoteldrager 3 1 LNB-arm 4 1 LNB-houder 5 1 Hoekprisma 6 1 U-vormige schroef 7 1 Bevestigingsbeugel 8 4 Kruiskopschroef M6x12

9 1 Inbusschroef M6x16 10 1 Inbusschroef M6x35 11 2 Zeskantschroef M6x65 12 4 Sluitring M6x12 13 2 Sluitring M6x17 14 10 Zeskantmoer M6

1 Montagehandleiding

48114 7

Voor de montage van de buiteneenheid gaat u als volgt te werk:

Bevestigingsbeugel op het hoekprisma monteren

> Steek bout 6 door het langwerpige gat van het hoekprisma 5 zodat de schroefdraad

van het hoekprisma af wijst. > Steek de bevestigingsbeugel 7 zoals aangegeven in de afbeelding op schroef 6. > Plaats een sluitring 12 op de beide draadeinden van schroef 6 en draai elke moer

14 met een paar slagen vast.

Hoekprisma op de schoteldrager monteren

> Steek het hoekprisma 5 op de schoteldrager 2, zodat het gat van het hoekprisma en het

bovenste gat van de spiegeldrager over elkaar vallen. > Steek een schroef 11 door een sluitring 12 en het gat van het draaiprisma 5. > Steek aan de andere zijde een sluitring 12 over de bout 11, schroef een moer 14

aan de schroefdraad en draai hem licht aan. > Draai het hoekprisma 5 in de stand waarbij de benedenhoek van het hoekprisma 5

de elevatiehoek "EL"aanwijst, overeenkomstig de locatie. > Steek de tweede bout 11 door een sluitring 13 en het gat in de schoteldrager 2

onder het hoekprisma 5. > Steek aan de andere zijde een sluitring 13 over de bout 11, schroef een moer 14

aan de schroefdraad en draai hem licht aan.

Schotel op de schoteldrager monteren

> Houd de schotel 1 zoals in de afbeelding weergegeven voor de schoteldrager 2. > Plaats een moer 14 in de desbetreffende gaten van de schoteldrager 2. > Schroef nu met behulp van de 4 bouten 8 de schotel 1 aan de schoteldrager 2 vast.

LNB-arm op de spiegeldrager monteren

> Plaats de LNB-arm 3 in de opening aan de voorzijde van de schoteldrager 2 en

schuif hem tot aan de aanslag naar binnen zodat hij zonder speling in de opening zit.

Tik eventueel de LNB-arm 3 van voren zacht aan. Let er echter op dat u de LNB-arm

3 niet verbuigt. > Steek bout 10 door het gat en schroef er een moer 14 aan.

LNB op de LNB-arm monteren

> Maak beide delen van de LNB-houder 4 van elkaar los en verwijder de

twee verbindingsstukken. > Haak beide delen van de LNB-houder 4 aan de bovenzijde in elkaar. > Leg de LNB in de uitsparing van de LNB-houder 4 (de aansluitingen van de LNB

moeten aan de achterzijde naar beneden wijzen) en klap hem dicht. > Plaats een moer 14 in de LNB-houder en schroef deze met bout 9 vast. > Plaats nu de LNB-houder 4 op de LNB-arm 3 en let erop dat deze in de

LNB-arm vasthaakt.

2. Montage

Keuze van de locatie

Controleer of er vanuit de gekozen montageplek vrij zicht in zuidelijke richting is om ontvangst van de satellietpositie ASTRA 19° oost mogelijk te maken. Uit onderstaande afbeelding kunt u opmaken of u voldoende afstand tot een nabijgelegen obstakel in acht hebt genomen om een verminderde ontvangst door dit obstakel te vermijden. Let er op dat de schotel bij de montage op een terras of balkon niet door een uitstekende dakrand wordt afgeschermd.

Hoek A

elevatiehoek)

(

22° 24° 26° 28° 29° 30° 31° 32° 33° 34°

De buiteneenheid moet op een speciale, horizontaal staande mast (doorsnede 43 mm) resp. muurbeugel worden gemonteerd.

Helling B

(cm per m)

40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45

3. Veiligheidsinstructies

Draadvrij

Draadvlechtwerk

Zilverfolie

Schroefbare F-stekker

Neem bij de installatie van de overeenkomstige Europese normen en (Duitse) VDEbepalingen betreffende de elektrische veiligheid (bijv. VDE 0855, deel 1) in acht. Neem iertoe evt. contact op met uw dealer.

4. Montage van de F-stekker

Waarschuwing!

Monteer de F-stekker uitsluitend als er geen stroom op de ontvangstinstallatie staat!

Ga bij de montage van de F-stekker zeer zorgvuldig te werk zodat een storing in de werking of zelfs onherstelbare schade aan de Satreceiver door het onjuist monteren van de stekker wordt voorkomen.

> Verwijder de isolatie van het kabeleinde met behulp van een scherp mes tot een

lengte van 6 mm tot aan de kern. Zorg dat de kern niet wordt beschadigd. > Verwijder de uitstekende draden van de afschermende mantel.

Verwijder nu 10 mm van het buitenste kunststofomhulsel totdat de afschermende

mantel vrijkomt zonder deze te beschadigen. > Zorg dat er geen draden van de afschermende mantel de kern aanraken. > Draai nu de F-stekker voorzichtig op de kabel, totdat de kern precies de voorste rand

van de F-stekker afsluit.

Controleer vervolgens opnieuw dat geen enkele draad van de afschermende mantel

de kern van de kabel aanraakt. De F-stekker is nu goed gemonteerd.

Neem bij het gebruik van Crimp F-stekkers de bijbehorende montage-instructies en gebruiksaanwijzing van de fabrikant in acht.

5. Uitrichten van de buiteneenheid

Het uitrichten van de buiteneenheid moet met behulp van een meetapparaat worden uitgevoerd. Ook is het richten met behulp van een satzoeker mogelijk. Als deze niet beschikbaar zijn, kunt u met behulp van een receiver en een televisieapparaat het uitrichten als volgt uitvoeren.

1. Sluit de LNB met een geschikte coaxkabel op de receiver aan.

2. Sluit de receiver aan op het televisieapparaat en stel de receiver af op een geheugenplek waarop u een programma van de gewenste satelliet wilt ontvangen, (bijv. ARD voor ASTRA).

3. Stel nu de voor uw locatie overeenkomstige hoek in aan de hand van de gegraveerde schaalverdeling en zet de schotel vast (referentiepunt van de schaalverdeling is de onderste hoek van het hoekprisma).

4. Draai nu de spiegel langzaam in oost- of westrichting (azimuthoek) totdat het ingestelde televisiebeeld wordt ontvangen.

5. Nu moet de schotel nog precies worden uitgericht. Hiertoe is het praktisch om de statusaanduiding (met signaalniveau en signaalkwaliteit) van de receiver op te roepen (volg hiervoor de gebruiksaanwijzing van de receiver op).

6. Verander nu voorzichtig het azimut (oost/west)- en de elevatiehoek totdat het signaalniveau en de signaalkwaliteit een zo hoog mogelijke waarde aangeven.

7. Draai nu alle schroeven aan en let erop dat de ontvangst hierbij niet verslechtert. De schotel is nu volledig gemonteerd en optimaal afgesteld op de gewenste satelliet.

Uw product draagt het CE-keurmerk en voldoet daarmee aan alle vereiste EU-normen.

Onder voorbehoud van wijzigingen en drukfouten. Stand 10/04

Kopie en reproductie uitsluitend met toestemming van de uitgever.

VIOTENNE is een geregistreerd handelsmerk van

Viola Digital GmbH

Nordstraße 4

39418 Staßfurt

Duitsland

100311V1_77-0030-00

VIOTENNE 55

Instrucciones

de montaje

1. Montaje de la unidad exterior

Compruebe el volumen de entrega de la unidad exterior VIOTENNE 55 con la ayuda del dibujo y de la tabla siguientes antes de empezar las operaciones de montaje.

5 14 11/13/14

6 11/12/14 2 10 3 9/1412

Pos. Uds. Artículo

1 1 Espejo 2 1 Soporte del espejo 3 1 Brazo LNB 4 1 Soporte LNB 5 1 Prisma oscilante 6 1 Tornillo en forma de U 7 1 Estribo de retención 8 4 Tornillo M6x12 estrella 9 1 Tornillo M6x16 con hexágono interior

10 1 Tornillo M6x35 con hexágono interior

11 2 Tornillo M6x65 con cabeza hexagonal 12 4 Arandela M6x12 13 2 Arandela M6x17 14 10 Tuerca M6 hexagonal

1 Instrucciones de montaje

48114 7

Proceda de la siguiente forma para el montaje de la unidad exterior:

Montaje del estribo de retención en el prisma oscilante

> Introduzca el tornillo 6 en el orificio oblongo del prisma oscilante 5, de modo que la

rosca esté dirigida hacia fuera del prisma oscilante. > Coloque el estribo de retención 7 en el tornillo 6, tal y como se muestra en el dibujo. > Coloque una arandela 12 en cada uno de los extremos roscados del

tornillo 6 y enrosque sendas tuercas 14 dándoles varias vueltas.

Montaje del prisma oscilante en el soporte del espejo

> Coloque el prisma oscilante 5 en el soporte del espejo 2, de modo que el orificio del

prisma oscilante 5 y el orificio superior del soporte del espejo 2 estén situados uno

encima del otro. > Introduzca un tornillo 11 a través de la arandela 12 y del orificio del prisma oscilante 5. > Coloque una arandela 12 en el otro extremo del tornillo 11, enrosque una tuerca 14

y apriétela ligeramente. > Gire el prisma oscilante 5 en su posición, de modo que la esquina inferior del prisma

oscilante 5 apunte al ángulo de elevación EL que corresponda a su ubicación. > Introduzca el segundo tornillo 11 en la arandela 13 y en el orificio del soporte del

espejo 2 debajo del prisma oscilante 5. > Coloque una arandela 13 en el otro extremo del tornillo 11, enrosque una tuerca 14

y apriétela ligeramente.

Montaje del espejo en el soporte del espejo

> Coloque el espejo 1, tal y como muestra la figura, delante del soporte del espejo 2. > Introduzca sendas tuercas 14 en los orificios previstos a tal efecto del soporte del

espejo 2. > Con la ayuda de los 4 tornillos 8, atornille el espejo 1 al soporte del espejo 2.

Montaje del brazo LNB en el soporte del espejo

> Introduzca el brazo LNB 3 en el orificio situado en el lado frontal del

soporte del espejo 2 hasta el tope, de modo que el brazo no tenga ningún juego

en el orificio.

En caso necesario, golpee ligeramente la parte frontal del brazo LNB 3. Tenga

cuidado de no deformar el brazo LNB 3 en esta operación. > Introduzca el tornillo 10 por el orificio y enrosque una

tuerca 14 en el mismo.

Montaje del LNB en el brazo LNB

> Separe ambas partes del soporte del LNB 4 y retire ambos puentes de unión. > Enganche ambas partes del soporte del LNB 4 en el lado superior. > Introduzca el LNB en el orificio del soporte del LNB 4 (las conexiones del LNB

deben estar orientadas hacia abajo en el lado posterior) y pliéguelo. > Introduzca una tuerca 14 en el soporte del LNB y enrósquelo con el tornillo 9. > A continuación, coloque el soporte del LNB 4 en el brazo LNB 3 asegurándose de

que engancha en el brazo LNB 3.

2. Instalación

Elección de la ubicación

Asegúrese de que la ubicación prevista permite la recepción sin obstáculos de la posición del satélite ASTRA 19° este. El gráfico de abajo le ayudará a determinar si ha guardado una distancia suficiente respecto al siguiente obstáculo, a fin de evitar la atenuación de la señal por el mismo. En caso de montaje en una terraza o en el balcón, cerciórese de que el espejo no se encuentra en la sombra del tejado.

Ángulo A

(elevación)

22° 24° 26° 28° 29° 30° 31° 32° 33° 34°

La unidad exterior debe montarse en un poste vertical especial (de 42 mm de diámetro) o en un soporte mural.

Inclinación B

(cm por m)

40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45

3. Instrucciones de seguridad

Sin alambre

Malla de alambre

Lámina de plata

Conector F enroscable

Observe para el montaje las normas europeas y las disposiciones VDE para garantizar la seguridad eléctrica (p. ej. VDE 0855, parte 1). En caso necesario, consulte a su distribuidor especializado.

4. Montaje de los conectores F

Atención:

Desconecte el equipo de recepción de la alimentación eléctrica antes de montar los conectores F.

Proceda con extremo cuidado al realizar el montaje de los conectores F, a fin de evitar fallos de funcionamiento o la destrucción del receptor de satélite debido a un montaje incorrecto.

> Retire el aislamiento en una longitud de 6 mm del extremo del cable con la ayuda de

un cuchillo afilado hasta descubrir el conductor interior. Procure no dañar el

conductor interior. > Retire los alambres sobresalientes de la malla de apantallamiento.

A continuación, retire 10 mm del revestimiento de plástico exterior hasta descubrir la

malla de apantallamiento sin dañarla. > Asegúrese de que los alambres de la malla de apantallamiento no tocan el

conductor interior. > A continuación, enrosque el conector F cuidadosamente en el cable hasta que la

punta del conductor interior esté enrasada con la cara frontal del conector F.

Vuelva a asegurarse de que el alambre de la malla de apantallamiento no toque el

conductor interior del cable. Ahora el conector F está correctamente montado.

En caso de uso de conectores F crimp, consulte las instrucciones de montaje del fabricante.

5. Orientación de la unidad exterior

Se recomienda orientar la unidad exterior con la ayuda de un equipo de medición. También puede utilizarse un buscador de satélites. Si no tiene ninguna de las dos cosas, puede orientar la unidad exterior con la ayuda de un receptor y de un televisor tal y como se describe a continuación.

1. Conecte el LNB al receptor mediante un cable coaxial adecuado.

2. Conecte el receptor al televisor y elija un canal en el receptor donde pueda recibir un programa del satélite deseado (p. ej. ARD para ASTRA).

3. A continuación, ajuste el ángulo correspondiente a su localidad con la ayuda de la escala grabada y fije el espejo en esta posición (el punto de referencia de la escala graduada es la esquina inferior del prisma oscilante).

4. Después gire el espejo lentamente en dirección este u oeste (ángulo de acimut) hasta que reciba el canal seleccionado.

5. A continuación debe realizarse el ajuste fino del espejo. Para ello se recomienda activar la indicación de estado (con nivel y calidad de la señal) del receptor (consulte las instrucciones del receptor).

6. A continuación, modifique lentamente los ángulos de acimut (este/oeste) y de elevación hasta que consiga los valores máximos para el nivel y la calidad de la señal.

7. Apriete todos los tornillos procurando que la recepción de la señal no empeore. Ahora el espejo está montado y orientado de forma óptima al satélite deseado.

Este producto lleva el marcado CE y cumple todas las disposiciones pertinentes de la UE.

Salvo modificaciones y errores de imprenta. Versión 10/04

Cualquier copia o reproducción requiere la autorización previa del editor.

VIOTENNE es una marca registrada de

Viola Digital GmbH

Nordstraße 4

39418 Staßfurt

Alemania

100406V2_77-0030-00

VIOTENNE 55

Istruzioni di

montaggio

1. Montaggio dell’unità esterna

Prima di iniziare il montaggio, controllare che nel materiale fornito siano presenti tutti gli elementi dell’unità esterna VIOTENNE 55 sulla base della figura e della tabella seguenti.

5 14 11/13/14

6 11/12/14 2 10 3 9/1412

Item Pz. Articolo

1 1 Specchio 2 1 Supporto dello specchio 3 1 Braccio LNB 4 1 Supporto LNB 5 1 Prisma orientabile 6 1 Vite a U 7 1 Staffa di sostegno 8 4 Vite a croce M6x12

9 1 Vite ad esagono incassato M6x16 10 1 Vite ad esagono incassato M6x35 11 2 Vite esagonale M6x65 12 4 Rondella M6x12 13 2 Rondella M6x17 14 10 Dado esagonale M6

1 Istruzioni di montaggio

48114 7

Per il montaggio dell’unità esterna, procedere nel modo seguente:

Montare la staffa di sostegno sul prisma orientabile

> Inserire la vite 6 attraverso l’asola del prisma orientabile 5, in modo tale che la

filettatura sia rivolta in direzione opposta al prisma. > Inserire la staffa di sostegno 7 sulla vite 6 come indicato in figura. > Inserire una rondella 12 su ciascuna delle estremità filettate della vite 6 ed avvitare di

alcuni giri un dado 14 su ciascuna di esse.

Montare il prisma orientabile sul supporto dello specchio

> Applicare il prisma orientabile 5 sul supporto dello specchio 2, in modo tale che il foro

del prisma 5 e il foro superiore del supporto 2 siano uno sopra l’altro. > Inserire una vite 11 attraverso una rondella 12 e il foro del prisma orientabile 5. > Inserire dall’altro lato una rondella 12 sulla vite 11, avvitare un dado 14 sulla

filettatura e stringerlo leggermente. > Ruotare il prisma orientabile 5 in modo tale che l’angolo inferiore del prisma 5 si trovi

sull’angolo di elevazione EL corrispondente al punto d’installazione. > Inserire la seconda vite 11 attraverso una rondella 13 e il foro del supporto dello

specchio 2 al di sotto del prisma orientabile 5. > Inserire dall’altro lato una rondella 13 sulla vite 11, avvitare un dado 14 sulla

filettatura e stringerlo leggermente.

Montare lo specchio sull’apposito supporto

> Tenere lo specchio 1 davanti al supporto 2 come indicato in figura. > Inserire un dado 14 su ciascuno degli appositi fori del supporto dello specchio 2. > A questo punto, con l’ausilio delle 4 viti 8, avvitare lo specchio 1 al supporto 2.

Montare il braccio LNB al supporto dello specchio

> Inserire il braccio LNB 3 nell’apertura sul lato anteriore del supporto dello specchio 2

e spingerlo fino all’arresto in modo che risieda nell’apertura senza giochi.

A tal fine dare dei leggeri colpi alla parte anteriore del braccio LNB 3. Verificare che il

braccio LNB 3 non si curvi. > Inserire la vite 10 attraverso il foro ed avvitarla ad un dado 14.

Montaggio dell’LNB nel braccio LNB

> Separare le due parti del supporto LNB 4 e rimuovere i due ponticelli di connessione. > Agganciare una nell’altra le due parti del supporto LNB 4 sul lato superiore. > Inserire l’LNB nell’apertura del supporto LNB 4 (gli attacchi dell’LNB devono essere

rivolti verso il basso e verso il lato posteriore) ed assemblare le due parti. > Inserire un dado 14 nel supporto LNB ed avvitarlo con la vite 9. > A questo punto, inserire il supporto LNB 4 sul braccio LNB 3, facendo attenzione ad

agganciarlo nel braccio LNB 3.

2. Installazione

Scelta del luogo d’installazione

Accertarsi che dal punto previsto per il montaggio ci sia una visuale libera in direzione sud per la ricezione della posizione del satellite ASTRA 19° est. Con l’ausilio del grafico riportato qui di seguito, si può verificare se la distanza rispetto a un ostacolo vicino è sufficiente ad evitare un’attenuazione della ricezione dovuta a tale ostacolo. In caso di montaggio su una terrazza o un balcone, accertarsi che lo specchio non sia coperto da un tetto sporgente.

22° 24° 26° 28° 29° 30° 31° 32° 33° 34°

Pendenza B (cm per M)

40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45

Angolo A

(Elevavazione))

L’unità esterna deve essere montata su uno speciale palo verticale (diametro 42 mm) o supporto da parete.

3. Avvertenze di sicurezza

Senza fili!

Treccia di fili

Foglio d’argento

Connettore F avvitabile

Per l’installazione vi invitiamo a rispettare le vigenti norme europee e disposizioni VDE a garanzia della sicurezza elettrica (ad es. VDE 0855, parte 1). A tale proposito potete consultare il vostro rivenditore di fiducia.

4. Montaggio dei connettori F

Attenzione!

I connettori F devono essere montati in assenza di corrente sull’impianto di ricezione!

Per il montaggio dei connettori F occorre procedere con particolare cautela per escludere eventuali anomalie di funzionamento o addirittura un danneggiamento irreversibile del ricevitore satellitare dovuto a un errato montaggio dei connettori.

> Rimuovere l’isolamento dell’estremità del cavo con l’ausilio di una lama affilata, su

una lunghezza di 6 mm fino al conduttore interno. Nel compiere tale operazione,

prestare attenzione a non danneggiare il conduttore interno. > Rimuovere i fili sporgenti della treccia di schermatura.

Rimuovere ora 10 mm della guaina esterna in plastica, in modo da liberare la treccia

di schermatura senza danneggiarla. > Accertarsi che i fili della treccia di schermatura non tocchino il conduttore interno. > A questo punto, girare con cautela il connettore F sul cavo fino a che il conduttore

interno non termina a filo con il bordo anteriore del connettore F.

Quindi controllare nuovamente che nessun filo della treccia di schermatura tocchi il

conduttore interno del cavo. Ora il connettore F è correttamente montato.

Per il montaggio di connettori F crimpati, seguire le avvertenze e le istruzioni del produttore.

5. Orientamento dell’unità esterna

L’orientamento dell’unità esterna dovrebbe essere eseguito con l’ausilio di un dispositivo di misura. L’orientamento può anche avvenire con l’aiuto di un sat-finder. Se non si dispone di nessuno dei due, l’orientamento può essere eseguito nel modo seguente con l’ausilio di un ricevitore e di un televisore.

1. Collegare l’LNB e il ricevitore con un cavo coassiale adeguato.

2. Collegare il ricevitore al televisore ed impostare il ricevitore su uno spazio di programma in grado di ricevere un canale del satellite desiderato (ad. ARD per ASTRA).

3. Impostare l’angolo corrispondente al punto d’installazione con l’aiuto della scala incisa e bloccare lo specchio (il punto di riferimento della scala graduata è l’angolo inferiore del prisma orientabile).

4. A questo punto, ruotare lentamente lo specchio in direzione est od ovest (angolo azimutale) fino a ricevere l’immagine televisiva impostata.

5. Ora lo specchio deve essere regolato con maggiore precisione. A tale scopo, è opportuno richiamare l’indicatore di stato del ricevitore (con livello e qualità del segnale) (seguire le istruzioni del ricevitore).

6. Modificare con cautela l’azimut (est/ovest) e l’angolo di elevazione in modo tale che il livello e la qualità del segnale siano i massimi possibili.

7. Fissare tutte le viti ed accertarsi che la ricezione non peggiori. Il montaggio dello specchio è terminato e lo stesso è orientato in modo ottimale sul satellite desiderato.

Il vostro prodotto è provvisto del marchio CE e pertanto è conforme a tutte le norme UE applicabili.

Salvo modifiche ed errori di stampa. Edizione 10/04

Copia e riproduzione ammesse solo con il consenso dell’editore.

VIOTENNE è un marchio registrato di

Viola Digital GmbH

Nordstraße 4

39418 Staßfurt

Germania

100311V1_77-0030-00

VIOTENNE 55

Instruções de

montagem

1. Montagem da unidade exterior

Antes de iniciar a montagem, verifique se estão incluídos no fornecimento todos os componentes da unidade VIOTENNE 55, utilizando como referência a ilustração e a tabela apresentadas em seguida.

5 14 11/13/14

6 11/12/14 2 10 3 9/1412

Pos. Qtd. Artigo

1 1 Prato 2 1 Haste de suporte do prato 3 1 Braço do LNB 4 1 Suporte do LNB 5 1 Prisma giratório 6 1 Parafuso em U 7 1 Grampo de suporte 8 4 Parafuso Phillips M6x12

9 1 Parafuso de sextavado interior M6x16 10 1 Parafuso de sextavado interior M6x35 11 2 Parafuso sextavado M6x65 12 4 Anilha M6x12 13 2 Anilha M6x17 14 10 Porca sextavada M6

1 Instruções de montagem

48114 7

Para a montagem da unidade exterior proceda do seguinte modo:

Montagem do grampo de suporte no prisma giratório

> Insira o parafuso 6 através do orifício oblongo do prisma giratório 5, de forma que a

rosca do prisma fique orientada para fora. > Coloque o grampo de suporte 7 sobre o parafuso 6, conforme ilustrado na figura. > Coloque uma anilha 12 em cada uma das extremidades roscadas do parafuso 6 e

enrosque uma porca 14 de cada lado, rodando-as algumas voltas.

Montagem do prisma giratório na haste de suporte do prato

> Coloque o prisma giratório 5 sobre a haste de suporte do prato 2, de forma que o

orifício do prisma giratório 5 e o orifício superior da haste de suporte do prato 2

fiquem sobrepostos. > Insira um parafuso 11 através de uma anilha 12 e do orifício do prisma giratório 5. > Coloque uma anilha 12 do outro lado, no parafuso 11, enrosque uma porca 14 na

rosca e aperte-a ligeiramente. > Rode o prisma giratório 5 para a devida posição, de forma que o canto inferior do

prisma giratório 5 fique orientado para o ângulo de elevação EL que corresponde à

sua localização. > Insira o segundo parafuso 11 através de uma anilha 13 e do orifício existente na

haste de suporte do prato 2 sob o prisma giratório 5. > Coloque uma anilha 13 do outro lado, no parafuso 11, enrosque uma porca 14 na

rosca e aperte-a ligeiramente.

Montagem do prato na respectiva haste de suporte

> Coloque o prato 1 em frente à haste de suporte do prato 2, conforme ilustrado na figura. > Coloque uma porca 14 em cada um dos orifícios existentes na haste de suporte do prato 2. > Aparafuse então o prato 1 à haste de suporte do prato 2, utilizando os 4 parafusos 8.

Montagem do braço de LNB na haste de suporte do prato

> Introduza o braço LNB 3 no orifício frontal do suporte 2 do prato e pressione-o até

estar bem encaixado no orifício.

Martele levemente o braço LNB 3 de encontro ao orifício frontal, tomando o cuidado

de evitar deformar a peça. > Insira o parafuso 10 através do orifício e enrosque-o numa porca 14.

Montagem do LNB no braço do LNB

> Separe as duas peças do suporte do LNB 4 e remova as duas peças de ligação. > Encaixe as peças do suporte do LNB 4 uma na outra, na parte superior. > Coloque o LNB na abertura do suporte do LNB 4 (as ligações do LNB deverão ficar

orientadas para a parte traseira e para baixo) e encaixe uma peça na outra. > Coloque uma porca 14 no suporte do LNB e enrosque a mesma ao parafuso 9. > Em seguida, coloque o suporte do LNB 4 sobre o braço do LNB 3 e assegure-se de

que o mesmo fica devidamente encaixado no braço do LNB 3.

2. Instalação

Selecção do local de instalação

Assegure-se de que o local de instalação seleccionado proporciona uma vista desimpedida da direcção Sul, para recepção da posição do satélite ASTRA 19º Este. Com o auxílio do gráfico abaixo apresentado, poderá constatar se o equipamento se encontra a uma distância suficiente de um obstáculo próximo, a fim de evitar um enfraquecimento do sinal de recepção provocado por esse obstáculo. No caso de instalação do prato num terraço ou varanda, certifique-se de que o prato não fica à sombra de um telhado saliente.

Ângulo A

(Elevação)

22° 24° 26° 28° 29° 30° 31° 32° 33° 34°

A unidade exterior deverá ser montada num mastro vertical especial (diâmetro de 42 mm) ou num suporte de parede.

Inclinação B

(1 cm por m)

40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45

3. Instruções de segurança

Sem fios!

Rede metálica

Folha de prata

Conector “F” aparafusável

Na instalação, tenha em atenção as respectivas normas europeias e directivas VDE relativas à garantia de segurança eléctrica (por ex., VDE 0855, Parte 1). Se necessário, contacte o seu revendedor especializado.

4. Montagem do conector “F”

Atenção!

Monte o conector F com o equipamento de recepção isento de tensão!

Na montagem do conector F proceda com extrema prudência para evitar qualquer anomalia de funcionamento ou até mesmo a danificação do receptor satélite devido a uma montagem incorrecta do conector.

> Remova o isolamento da extremidade do cabo com o auxílio de uma faca afiada,

numa extensão de 6 mm, expondo o condutor interior. Certifique-se de que o

condutor interior não foi danificado. > Remova os fios salientes do revestimento de isolamento.

Em seguida, remova 10 mm do revestimento de plástico exterior, até que o

isolamento fique exposto, sem danificar o mesmo. > Certifique-se de que nenhum fio do revestimento de isolamento está em contacto

com o condutor interior. > Rode então o conector F cuidadosamente sobre o cabo, até que o condutor interior

fique com a extremidade alinhada com a frente do conector F.

Por fim, assegure-se novamente de que nenhum fio do revestimento de isolamento

está em contacto com o condutor interior do cabo. O conector F está agora

correctamente montado.

Ao utilizar conectores F de engaste (Crimp), tenha em atenção o respectivo modo de montagem e as instruções do fabricante.

5. Posicionamento da unidade exterior

O posicionamento da unidade exterior deverá ser efectuado com o auxílio de um aparelho de medição. O posicionamento também poderá ser efectuado com o auxílio de um detector de satélite. Caso nenhum dos dois aparelhos esteja disponível, o posicionamento poderá ser realizado com o auxílio de um receptor e de um aparelho de televisão, conforme descrito em seguida.

1. Ligue o LNB ao receptor através de um cabo coaxial adequado.

2. Ligue o receptor ao aparelho de televisão e sintonize o receptor numa posição de programa em que esteja a ser recebido um programa do satélite pretendido (por ex., ARD para ASTRA).

3. Ajuste então o ângulo correspondente à sua localização com base na escala gravada e fixe o prato (o ponto de referência da escala graduada é o canto inferior do prisma giratório)

4. Em seguida, rode o prato lentamente no sentido Este ou Oeste (azimute), até conseguir obter a recepção da imagem televisiva sintonizada.

5. Por fim, é necessário proceder ainda a uma regulação de precisão do prato. Para tal, é aconselhável aceder à indicação de estado (com o nível do sinal e qualidade do sinal) do receptor (tenha em atenção o manual de instruções do receptor).

6. Altere então cuidadosamente o azimute (Este/Oeste) e o ângulo de elevação, de forma que o nível e a qualidade do sinal apresentem a maior amplitude possível.

7. Fixe então todos os parafusos e certifique-se de que a recepção não é prejudicada no processo. A montagem do prato está agora concluída e o mesmo está orientado para o satélite pretendido.

O produto possui a marca CE, cumprindo assim as normas UE relevantes.

Reservado o direito a alterações e erros de impressão. Versão de 10/04

Cópia e reprodução sujeitas à autorização do editor.

VIOTENNE é uma marca comercial registada da

Viola Digital GmbH

Nordstraße 4

39418 Staßfurt

Alemanha

100311V1_77-0030-00

VIOTENNE 55

Návod k montáži

1. Montáž vnější jednotky

Než s montáží začnete, zkontrolujte úplnost dodávky vnější jednotky VIOTENNE 55 podle níže znázorněného obrázku a tabulky.

5 14 11/13/14

6 11/12/14 2 10 3 9/1412

Poz. Kusy Díly

1 1 parabola 2 1 držák paraboly 3 1 rameno LNB 4 1 držák LNB 5 1 otočný hranol 6 1 šroub ve tvaru U 7 1 spona 8 4 šroub M6x12 s křížovou drážkou

9 1 šroub M6x16 s vnitřním šestihranem 10 1 šroub M6x35 s vnitřním šestihranem 11 2 šroub M6x65 se šestihrannou hlavou 12 4 podložka M6x12 13 2 podložka M6x17 14 10 matice M6 se šestihrannou hlavou

1 návod k montáži

48114 7

Montáž vnější jednotky proveďte následovně:

Montáž spony na otočný hranol

> Šroub 6 protáhněte podélným otvorem v otočném hranolu 5 tak, aby závit směřoval

ven z otočného hranolu. > Na šroub 6 nasaďte sponu 7, jak je znázorněno na obrázku. > Na oba konce závitu šroubu 6 nasaďte podložku 12 a několika otočeními na ni

našroubujte matici 14.

Montáž otočného hranolu na držák paraboly

> Otočný hranol 5 nasaďte na držák paraboly 2 tak, aby se otvor v otočném hranolu 5

překrýval s horním otvorem v držáku paraboly > Podložkou 12 a otvorem v otočném hranolu 5 protáhněte šroub 11. > Na opačné straně nasaďte na šroub 11 podložku 12, na závit našroubujte matici 14

a tu mírně utáhněte. > Otočný hranol 5 natočte do polohy, ve které bude spodní roh otočného hranolu 5

ukazovat na elevační úhel EL, který odpovídá svému místu. > Druhý šroub 11 protáhněte podložkou 13 a otvorem v držáku paraboly 2 pod

otočným hranolem 5. > Na opačné straně nasaďte na šroub 11 podložku 13, na závit našroubujte matici 14

a mírně ji utáhněte.

Montáž paraboly na držák paraboly

> Parabolu 1 přidržujte před držákem paraboly 2, jak je znázorněno na obrázku. > Do příslušných otvorů v držáku paraboly 2 nasaďte vždy jednu matici 14. > S pomocí 4 šroubů 8 nyní parabolu 1 upevněte k držáku paraboly 2.

Montáž ramena LNB na držák paraboly

> Vložte rameno LNB 3 do otvoru na přední straně držáku paraboly 2 až na doraz, aby

rameno nemělo žádnou vůli.

V případě potřeby lehce poklepejte čelní stranu ramena LNB 3 a dávejte přitom

pozor, abyste nepoškodili rameno LNB 3. > Protáhněte šroub 10 otvorem a našroubujte na něj matici 14.

Montáž LNB na rameno LNB

> Oddělte od sebe obě části držáku LNB 4 a odstraňte oba spojovací třmeny. > Zahákněte obě části držáku LNB 4 na horní straně do sebe. > Vložte LNB do otvoru v držáku LNB 4 (přípojky LNB musí směřovat dolů k zadní

straně) a zaklapněte. > Do držáku LNB vložte matici 14 a sešroubujte ji se šroubem 9. > Držák LNB 4 nyní nasaďte na rameno LNB 3 a dbejte na to, aby se držák do ramena

LNB 3 zahákl.

2. Instalace

Výběr stanoviště

Ověřte, zda je z určeného montážního místa volný pohled na jih pro příjem satelitní pozice ASTRA 19° východ. S pomocí níže uvedeného obrázku můžete zjistit, zda jste dodrželi dostatečnou vzdálenost od sousední překážky, aby se zamezilo zeslabování příjmu v důsledku této překážky. Dejte pozor, aby parabola při montáži na terasu nebo balkón nebyla zastíněna vyčnívající střechou.

Úhel A

(elevace)

22° 24° 26° 28° 29° 30° 31° 32° 33° 34°

Vnější jednotka by měla být namontována na speciálním, svisle stojícím stožáru (průměr 42 mm), příp. nástěnném držáku.

Stoupání B

(cm na m)

40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45

3. Bezpečnostní pokyny

Bez drátků!

Drátěné opletení

Stříbrná fólie

Konektor F k přišroubování

Při instalaci dodržujte odpovídající evropské normy a předpisy VDE pro zajištění elektrické bezpečnosti (např. VDE 0855, část 1). V tomto ohledu se případně poraďte s vaším odborným prodejcem.

4. Montáž konektoru F

Pozor!

Konektor F montujte po odpojení přijímacího zařízení od elektrického zdroje!

Při montáži konektoru F postupujte velmi pečlivě, aby se zamezilo funkčním poruchám nebo dokonce zničení satelitního přijímače nesprávnou montáží konektoru.

> S pomocí ostrého nože odstraňte izolaci na konci kabelu po délce 6 mm až na vnitřní

vodič. Dejte pozor, abyste vnitřní vodič nepoškodili. > Ze stínícího opletení odstraňte přečnívající drátky.

Nyní odstraňte 10 mm vnějšího plastového pláště, aby bylo stínící opletení volné a

zároveň se nepoškodilo. > Ujistěte se, zda se žádné drátky stínícího opletení nedotýkají vnitřního vodiče. > Konektor F nyní opatrně šroubujte na kabel, dokud vnitřní vodič nebude uzavřen

předním okrajem konektoru F.

Nakonec ještě jednou zkontrolujte, zda se žádný drátek ze stínícího opletení

nedotýká vnitřního vodiče kabelu. Konektor F je tedy správně namontován.

Při použití konektorů F Crimp dodržujte odpovídající montážní postup a pokyny výrobce.

5. Vyrovnání vnější jednotky

Vyrovnání vnější jednotky je třeba provést s pomocí měřicího přístroje. Vyrovnání lze provést také s pomocí měřiče satelitního signálu. Pokud obě výše uvedené varianty nejsou k dispozici, lze vyrovnání provést s pomocí přijímače a televizoru takto:

1. Spojte LNB a přijímač vhodným koaxiálním kabelem.

2. Připojte přijímač k televizoru a nastavte přijímač na programové místo, na kterém lze přijímat program požadovaného satelitu (např. ARD pro ASTRA).

3. Odpovídající úhel nyní nastavte podle přiložené stupnice a parabolu zajistěte a upevněte zrcadlo v této pozici (vztažný bod stupnice je spodní roh otočného hranolu).

4. Parabolou nyní otáčejte pomalu ve východním nebo západním směru (úhel azimutu), dokud nebudete přijímat nastavený televizní obraz.

5. Nyní je nutné parabolu ještě přesně nastavit. To lze vhodně provést vyvoláním stavového displeje (s údaji o úrovni a kvalitě signálu) přijímače (dbejte přitom návodu k přijímači).

6. Nyní opatrně měňte úhel azimutu (východ/západ) a elevační úhel tak, aby úroveň a kvalita signálu představovaly co největší výchylku.

7. Utáhněte všechny šrouby a dejte pozor, aby se při tom přijímač nepoškodil. Montáž paraboly je nyní hotová a parabola je optimálně vyrovnaná pro požadovaný satelit.

Váš výrobek nese označení CE a tím splňuje všechny požadované normy EU.

Změny a chyby tisku vyhrazeny. Stav 10/04

Kopie a šíření pouze se souhlasem vydavatele.

VIOTENNE je ochrannou známkou

Viola Digital GmbH

Nordstraße 4

39418 Staßfurt

Německo

100406V2_77-0030-00

VIOTENNE 55

Návod na montáž

1. Montáž vonkajšej jednotky

Pred začatím montáže skontrolujte podľa nasledujúceho obrázku a tabuľky, či je dodávka vonkajšej jednotky VIOTENNE 55 kompletná.

5 14 11/13/14

6 11/12/14 2 10 3 9/1412

Pol. Počet ks Výrobok

1 1 Reflektor 2 1 Konzola reflektora 3 1 Rameno konvertora LNB 4 1 Držiak konvertora LNB 5 1 Otočný hranol 6 1 Skrutka v tvare U 7 1 Pridržiavací strmeň 8 4 Skrutka M6x12 s krížovou hlavou

9 1 Skrutka M6x16 s vnútorným šesťhranom 10 1 Skrutka M6x35 s vnútorným šesťhranom 11 2 Skrutka M6x65 so šesťhrannou hlavou 12 4 Podložka M6x12 13 2 Podložka M6x17 14 10 Matica M6 šesťhranná

1 Návod na montáž

48114 7

Pri montáži vonkajšej jednotky postupujte nasledujúcim spôsobom:

Montáž pridržiavacieho strmeňa na otočný hranol

> Prestrčte skrutku 6 cez pozdĺžny otvor otočného hranola 5 tak, aby závit smeroval

preč od otočného hranola. > Nasaďte pridržiavací strmeň 7 podľa znázornenia na obrázku na skrutku 6. > Nastrčte po jednej podložke 12 na každý koniec skrutky 6 so závitom a niekoľkými

otočeniami na ne naskrutkujte po jednej matici 14 .

Montáž otočného hranola na konzolu reflektora

> Nasaďte otočný hranol 5 na konzolu reflektora 2 tak, aby sa otvor otočného hranola

5 a horný otvor konzoly reflektora 2 nachádzali nad sebou.

> Prestrčte skrutku 11 cez podložku 12 a otvor otočného hranola 5. > Na druhej strane nastrčte podložku 12 na skrutku 11, naskrutkujte maticu 14 na

závit a zľahka ju pritiahnite. > Otočte otočný hranol 5 do takej polohy, aby dolná hrana otočného hranola 5

ukazovala na elevačný uhol EL, ktorý zodpovedá vašej polohe. > Prestrčte druhú skrutku 11 cez podložku 13 a otvor v konzole reflektora 2 pod

otočným hranolom 5. > Na druhej strane nastrčte podložku 13 na skrutku 11, naskrutkujte maticu 14 na

závit a zľahka ju pritiahnite.

Montáž reflektora na konzolu reflektora

> Pridržte reflektor 1 pred konzolou reflektora 2 podľa znázornenia na obrázku. > Vložte po jednej matici 14 do otvorov konzoly reflektora 2, ktoré sú na to určené. > Potom pomocou 4 skrutiek 8 zoskrutkujte reflektor 1 s konzolou reflektora 2.

Montáž ramena konvertora LNB na konzolu reflektora

> Rameno konvertora LNB 3 zasaďte do otvoru na prednej strane konzoly reflektora 2

a zasuňte ho na doraz, aby následne rameno sedelo v otvore bez pohybu.

Aby ste to dosiahli, môžete jemne klopať spredu na rameno konvertora LNB 3.

Dbajte ale pritom, aby ste rameno konvertora LNB 3 neohli. > Prestrčte skrutku 10 cez otvor a naskrutkujte ju do matice 14.

Montáž konvertora LNB na rameno konvertora LNB

> Oddeľte od seba dve časti držiaka konvertora LNB 4 a vyberte obidve spojky. > Obidve časti držiaka konvertora LNB 4 zakliesnite na hornej strane jednu do druhej. > Vložte konvertor LNB do otvoru držiaka konvertora LNB 4 (prípojky konvertora LNB

musia na zadnej strane smerovať nadol) a držiak zatvorte. > Nasaďte maticu 14 do držiaka konvertora LNB a zoskrutkujte ho pomocou skrutky 9

. > Potom nasaďte držiak konvertora LNB 4 na rameno konvertora LNB 3 a dbajte na

to, aby sa držiak v ramene konvertora LNB 3 zaistil.

2. Inštalácia

Výber stanovišťa

Uistite sa, že je z plánovaného miesta montáže voľný výhľad smerom na juh, aby bol možný príjem z pozície satelitu ASTRA 19° východne. Pomocou nižšie uvedeného obrázku môžete zistiť, či ste dodržali dostatočnú vzdialenosť od susednej prekážky, aby ste zabránili zoslabeniu príjmu vplyvom tejto prekážky. Dbajte na to, aby pri montáži na terase alebo na balkóne, reflektor nebol tienený vyčnievajúcou strechou.

Uhol A

(elevácia)

22° 24° 26° 28° 29° 30° 31° 32° 33° 34°

Vonkajšia jednotka by sa mala namontovať na špeciálny vertikálny stožiar (priemer 42 mm), resp. na nástenný držiak.

Sklon B

(cm na m)

40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45

3. Bezpečnostné pokyny

Bez drôtov!

Drôtový výplet

Strieborná fólia

Naskrutkovateľný konektor F

Pri inštalácii dodržte príslušné európske normy, príp. ustanovenia VDE (Zväz nemeckých elektrotechnikov), aby bola zaručená elektrická bezpečnosť (napr. predpis VDE 0855, časť 1). Príp. sa informujte u špecializovaného predajcu.

4. Montáž konektorov F

Pozor!

Konektory F montujte iba vtedy, keď prijímacie zariadenie nie je pod prúdom!

Pri montáži konektorov F postupujte veľmi starostlivo, aby sa vylúčili poruchy funkčnosti alebo dokonca zničenie satelitného prijímača z dôvodu nesprávnej montáže konektorov.

> Odstráňte izoláciu z konca kábla pomocou ostrého noža v dĺžke 6 mm až po

vnútorný vodič. Pritom dbajte na to, aby sa vnútorný vodič nepoškodil. > Odstráňte vyčnievajúce drôty tieniaceho výpletu.

Potom odstráňte 10 mm vonkajšieho plastového plášťa tak, aby ste odhalili tieniaci

výplet bez jeho poškodenia. > Uistite sa, že drôty tieniaceho výpletu sa nedotýkajú vnútorného vodiča. > Potom konektor F opatrným otáčaním nastrčte na kábel, až kým vnútorný vodič nie

je v jednej rovine s predným okrajom konektora F.

Nakoniec ešte raz skontrolujte, či sa žiaden drôt tieniaceho výpletu nedotýka

vnútorného vodiča kábla. Teraz je konektor F namontovaný správne.

Pri použití konektorov F crimp dodržte príslušný postup pri montáži a návod výrobcu.

5. Nasmerovanie vonkajšej jednotky

Nasmerovanie vonkajšej jednotky by sa malo vykonať pomocou meracieho zariadenia. Nasmerovanie je možné tiež pomocou prístroja na meranie satelitného signálu. Ak by ani jedno z týchto zariadení nebolo k dispozícii, je možné vykonať nasmerovanie nasledujúcim spôsobom pomocou prijímača a televízora.

1. Spojte konvertor LNB a prijímač pomocou vhodného koaxiálneho kábla.

2. Pripojte prijímač k televízoru a nastavte ho na programovú pozíciu, na ktorej sa dá prijímať program požadovaného satelitu (napr. stanica ARD zo satelitu ASTRA).

3. Pomocou vyrazenej stupnice nastavte uhol zodpovedajúci vašej polohe a zafixujte reflektor (referenčným bodom stupnice je dolná hrana otočného hranola).

4. Potom reflektor pomaly otáčajte východným alebo západným smerom (uhol azimutu), kým sa nezobrazí obraz nastaveného televízneho programu.

5. Ešte treba vykonať jemné nastavenie reflektora. Na tento účel je vhodné vyvolať ukazovateľ stavu signálu (s úrovňou signálu a kvalitou signálu) prijímača (pozri návod prijímača).

6. Opatrne meňte uhol azimutu (východ/západ) a elevačný uhol tak, aby úroveň signálu a kvalita signálu dosiahli na ukazovateli čo najvyššiu hodnotu.

7. Potom zatiahnite všetky skrutky a dbajte na to, aby sa pritom príjem nezhoršil. Montáž reflektora je hotová a reflektor je optimálne nasmerovaný na požadovaný satelit.

Váš produkt nesie označenie CE a vyhovuje všetkým príslušným normám EÚ.

Zmeny a tlačové chyby sú vyhradené. Stav 10/04

Kopírovanie a rozmnožovanie iba s povolením vydavateľa.

VIOTENNE je registrovaná ochranná známka

spoločnosti

Viola Digital GmbH

Nordstraße 4

39418 Staßfurt

Nemecko

100311V1_77-0030-00

VIOTENNE 55

Руководство по

монтажу

1. Сборка наружного блока

Прежде чем начинать монтажные работы, необходимо проверить полноту поставки наружного блока VIOTENNE 55, используя следующие рисунок и таблицу.

5 14 11/13/14

6 11/12/14 2 10 3 9/1412

Поз Кол-во Наименование

1 1 Зеркало 2 1 Держатель зеркала 3 1 Штанга малошумящего блока (МШБ) 4 1 Держатель малошумящего блока (МШБ) 5 1 Поворотная призма 6 1 U-образный винт 7 1 Скоба 8 4 Винт M6x12 с крестообразным шлицем 9 1 Винт M6x16 с внутренним шестигранником

10 1 Винт M6x35 с внутренним шестигранником

11 2 Винт M6x65 с шестигранной головкой 12 4 Шайба M6x12 13 2 Шайба M6x17 14 10 Шестигранная гайка M6

1 Руководство по монтажу

48114 7

Монтаж наружного блока выполняется в следующей последовательности:

Закрепить скобу на поворотной призме

> Вставить винт 6 в продольное отверстие поворотной призмы 5. > Установить скобу 7 на винт 6, как показано на рисунке. > Установить шайбы 12 на оба резьбовых конца винта 6 и закрутить гайку 14 на

несколько оборотов.

Установка поворотной призмы на держателе зеркала

> Установить призму 5 на держатель зеркала 2 так, чтобы отверстие призмы 5 и

верхнее отверстие держателя 2 расположились друг над другом. > Вставить винт 11 с шайбой 12 в отверстие призмы 5. > Установить шайбу 12 с другой стороны винта 11, провернуть гайку 14 по

резьбе и слегка затянуть. > Повернуть призму 5 так, чтобы ее нижний угол указывал на угол места EL,

который соответствует вашему местоположению. > Установить второй винт 11 с шайбой 13 в отверстие держателя 2,

расположенное ниже призмы 5. > Установить шайбу 13 с другой стороны винта 11, провернуть гайку 14 по

резьбе и слегка затянуть.

Установка зеркала на держателе

> Установить зеркало 1 перед держателем 2, как изображено на рисунке. > Установить по одной гайке 14 в соответствующие отверстия держателя 2. > При помощи четырёх винтов 8 прикрутить зеркало 1 к держателю 2.

Установка штанги МШБ на держателе зеркала

> Вставить штангу МШБ 3 в отверстие держателя 2, расположенное спереди, и

переместить ее до упора, чтобы она затем села в отверстие без зазора.

Для этого немного постучать спереди по штанге МШБ 3. Следите за тем, чтобы

не погнуть штангу МШБ 3. > Установить винт 10 в отверстие и ввинтить его в гайку 14.

Установка МШБ на штанге

> Разъединить обе части держателя МШБ 4 и удалить перемычки. > Зафиксировать сверху обе части держателя МШБ 4 одна в другой. > Установить МШБ в отверстие держателя 4 (разъёмы МШБ должны указывать на

заднюю сторону вниз) и сложить держатель. > Установить гайку 14 в держатель МШБ и закрепить его винтом 9. > Установить держатель МШБ 4 в штангу МШБ 3 и зафиксировать в ней.

2. Установка

Выбор места установки

Необходимо убедиться, что в месте установки антенны обеспечена свобода обзора в южном направлении для приёма сигнала от спутника ASTRA в положении 19° вост. долготы. При помощи приведенного ниже рисунка можно определить, на достаточном ли расстоянии находится ближайшее препятствие, чтобы избежать помех для приёма сигнала, обусловленных наличием этого препятствия. При установке антенны на террасе или балконе обратить внимание на то, чтобы зеркало антенны не затенялось выступающей крышей.

Угол A

(возвышение)

22° 24° 26° 28° 29° 30° 31° 32° 33° 34°

Наружный блок устанавливают на специальной вертикальной опоре (диаметр 42 мм) или крепят на стене при помощи кронштейна.

Угол B

(см на м)

40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45

3. Техника безопасности

Не должно быть оголенных жил!

Оплётка

Серебряная фольга

Навинчиваемый F-штекер

С целью обеспечения электрической безопасности при установке антенны необходимо соблюдать соответствующие европейские стандарты и нормы VDE (Союза немецких электриков) (например, VDE 0855, часть 1). При необходимости за консультацией можно обратиться к продавцу.

4. Установка F-штекера

Внимание!

Установку F-штекера производить только в обесточенном состоянии приёмной установки!

Установку F-штекера выполнять с особой тщательностью, чтобы исключить неисправности или даже повреждение ресивера в результате неправильной установки штекера.

> При помощи острого ножа удалить 6 мм изоляции с кабельных концов на

глубину внутреннего провода. При этом не повредить внутренний провод. > Удалить выступающую оплётку экрана.Удалить 10 мм внешней оболочки кабеля

до экранирующей оплётки, не повредив ее. > Убедиться, что оплётка не касается внутреннего провода. > Осторожно навернуть F-штекер на кабель так, чтобы внутренний провод

заканчивался заподлицо с передним краем F-штекера.

Затем еще раз проверить, чтобы оплётка не касалась внутреннего провода

кабеля. Теперь F-штекер правильно смонтирован.

По шкале установить угол, соответствующий вашему месту, и зафиксировать зеркало

(точкой отсчёта градусной шкалы является нижний угол поворотной призмы).

5. Ориентирование наружного блока

Положение наружного блока корректируется при помощи измерительного прибора. Кроме того, положение блока можно скорректировать при помощи сатфайндера. При его отсутствии корректировка положения выполняется при помощи ресивера и телевизора следующим способом.

1. Соединить МШБ и ресивер при помощи коаксиального кабеля.

2. Подключить ресивер к телевизору и настроить ресивер на канал, на котором можно принимать сигнал нужного спутника (например, ARD для ASTRA).

3. По шкале установить угол, соответствующий вашему месту, и зафиксировать зеркало (точкой отсчёта градусной шкалы является нижний угол поворотной призмы).

4. Медленно поворачивать зеркало в восточном или западном направлении (азимут), пока на экране телевизора не появится картинка.

5. Теперь положение зеркала необходимо отрегулировать более точно. Для этого целесообразно воспользоваться индикатором ресивера (с уровнем и качеством сигнала) (выполнять инструкции документации на ресивер).

6. Осторожно изменить азимут (восток/запад) и угол места так, чтобы уровень и качество сигнала приняли максимальное значение.

7. Осторожно затянуть все винты, чтобы не сбить настройки. Теперь антенна смонтирована и оптимально настроена на приём сигнала с нужного спутника.

Изделие соответствует всем необходимым европейским стандартам и имеет знак CE.

Возможны изменения, не исключены опечатки. По состоянию на 10/04

Копирование и тиражирование допускается только с разрешения издателя.

VIOTENNE является зарегистрированным товарным знаком компании

Viola Digital GmbH

Нордштрассе 4 (Nordstraße 4)

39418 Штасфурт (Staßfurt)

Германия

100406V2_77-0030-00

VIOTENNE 55

Monteringsanvisning

1. Montering av utvendig enhet

Kontroller at leveransen av den utvendige enheten VIOTENNE 55 er fullstendig, før du begynner med monteringen med hjelp av følgende illustrasjon og tabell.

5 14 11/13/14

6 11/12/14 2 10 3 9/1412

Pos. Ant. Artikkel

1 1 Antenne 2 1 Antenneholder 3 1 LNB-arm 4 1 LNB-holder 5 1 Panoreringshengsel 6 1 Skrue U-form 7 1 Holdebøyle 8 4 Skrue M6 x 12 krysslisse

9 1 Skrue M6 x 16 indre sekskant 10 1 Skrue M6 x 35 indre sekskant 11 2 Skrue M6 x 65 sekskant 12 4 Underlagskive M6 x 12 13 2 Underlagskive M6 x 17 14 10 Mutter M6 sekskant

1 Monteringsanvisning

48114 7

Gå frem som følger for å montere den utvendige enheten:

Monter holderen på panoreringshengselet

> Stikk skruen 6 gjennom det lange hullet på panoreringshengselet 5, slik at gjengene

viser bort fra panoreringshengselet. > Sett holdebøylen 7 på skruen 6, slik som vist på figuren. > Sett en skive 12 på hver av de to gjengede endene på skruen 6 og skru på en

mutter 14 på hver med noen omdreininger.

Monter panoreringshengselet på antenneholderen

> Sett panoreringshengselet 5 på antenneholderen 2, slik at hullet til

panoreringshengselet 5 og det øvre hullet til antenneholderen 2 ligger over hverandre. > Stikk en skrue 11 gjennom en skive 12 og hullet til panoreringshengselet 5. > Sett på en skive 12 på skruen 11 på den andre siden, skru en mutter 14 på

gjengene og trekk den lett til. > Drei panoreringshengselet 5 til en posisjon, slik at det nedre hjørnet av

panoreringshengselet 5 peker mot den elevasjonsvinkelen EL som er oppgitt for

din plassering. > Stikk den andre skruen 11 gjennom en skive 13 og hullet i antenneholderen 2 under

panoreringshengselet 5. > Sett på en skive 13 på skruen 11 på den andre siden, skru en mutter 14 på

gjengen og trekk den lett til.

Monter antennen på antenneholderen

> Hold antennen 1 foran antenneholderen 2, slik som vist på figuren. > Stikk en mutter 14 inn i hvert av hullene til antenneholderen 2. > Skru na sammen antennen 1 og antenneholderen 2 med hjelp av de 4 skruene 8.

Monter LNB-armen på antenneholderen

> Stikk LNB-armen 3 inn i åpningen på forsiden av antenneholderen 2 og skyv denne

inn til anslaget, slik at den sitter uten klaring i åpningen.Bank lett fremover mot LNB-

armen 3. Du må imidlertid passe på at LNB-armen 3 ikke bøyes. > Stikk skruen 10 gjennom hullet og skyv denne inn i en mutter 14.

Monter LNB-en på LNB-armen

> Ta begge delene av LNB-holderen 4 fra hverandre og fjern begge

forbindelsesstykkene. > Hekt inn begge delene av LNB-holderen 4 på oversiden av hverandre. > Sett LNB-en inn i åpningen på LNB-holderen 4 (tilkoblingene på LNB-en må vende

nedover mot baksiden) og klem dem sammen. > Stikk en mutter 14 inn i LNB-holderen og skru sammen disse med skruene 9. > Stikk nå LNB-holderen 4 på LNB-armen 3 slik at den hektes inn i LNB-armen 3.

2. Installasjon

Valg av oppstillingsplass

Sørg for at det er fri sikt fra valgt plassering mot syd for å motta satellittposisjonen ASTRA 19°. Med hjelp av illustrasjonen nedenfor kan du se om det er tilstrekkelig avstand til hindringer i nærheten for å unngå svekkelse av signalmottaket på grunn av hindringer. Kontroller at antennen ikke stilles i skyggen av et tak ved montering på en terrasse eller en balkong.

Vinkel A

(elevasjon)

22° 24° 26° 28° 29° 30° 31° 32° 33° 34°

Stigning B

(cm per m)

40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45

Den utvendige enheten bør monteres på en spesiell, loddrett stang (diameter 42 mm) eller en veggholder.

3. Sikkerhetsanvisninger

Trådløs!

Netting

Sølvfolie

Skrubar F-kontakt

Overhold gjeldende europeiske standarder og VDE-bestemmelser ved installasjonen for å sikre den elektriske sikkerheten (f.eks. VDE 0855, del 1). Spør faghandelen om råd.

4. Montering av F-kontakten

Forsiktig!

Monter F-kontakten med mottakeren frakoblet strøm!

Vær svært omhyggelig ved montering av F-kontakten for å unngå funksjonsfeil eller ødeleggelse av satellittmottakeren på grunn av feil montering av kontakten.

> Fjern isoleringen på kabelenden inn til den indre lederen i en lengde på 6 mm med

en skarp kniv. Pass på at den indre lederen ikke skades. > Fjern trådene på skjermingsnettet som stikker ut.

Fjern nå 10 mm på den ytre plastmantelen helt til skjermingsnettet ligger fritt, men

ikke blir skadet. > Sørg for at ingen tråder i skjermnettingen berører den indre lederen. > Drei deretter F-kontakten forsiktig på kabelen til lederen stikker frem i flukt med

fremre kant på F-kontakten.

Kontroller deretter enda en gang at ingen tråder i skjermingsnettet berører den indre

lederen i kabelen. F-kontakten er nå riktig montert.

Ved bruk av F-krympekontakter må monteringsmåten og -anvisningen fra produsenten følges.

5. Justering av utvendig enhet

Justeringen av den utvendige enheten bør foretas med et måleapparat. Justering er også mulig med en satellittsøker. Har du ikke begge deler tilgjengelig, kan innstillingen skje med en mottaker og et TV-apparat på følgende måte.

1. Koble LNB-en og mottakeren sammen med en egnet koaksialkabel.

2. Koble mottakeren til TV-apparatet og still inn mottakeren på en programplass hvor du ønsker å motta et program fra den valgte satellitten (f.eks. ARD for ASTRA).

3. Still nå inn den tilsvarende vinkelen for din plassering etter den graverte skalaen og fest antennen (referansepunktet på gradskalaen er nedre hjørne av panoreringshengselet).

4. Drei antennen langsomt i østlig eller vestlig retning (azimutvinkel), inntil du mottar det innstilte fjernsynsbildet.

5. Nå må antennen finjusteres. Det er da nyttig å hente statusvisningen (med signalangivelse og signalkvalitet) for mottakeren (se anvisningene for mottakeren).

6. Forandre nå forsiktig azimutvinkelen (øst/vest) og elevasjonsvinkelen slik at signalangivelsen og signalkvaliteten gir størst mulig utslag.

7. Fest nå alle skruene og kontroller at mottaket ikke forverres når du gjør dette. Antennen er nå ferdig montert og optimalt innstilt på ønsket satellitt.

Produktet har CE-merket påført og oppfyller dermed alle nødvendige EU-standarder.

Med forbehold om endringer og trykkfeil. Sist revidert 10/04

Avskrift og mangfoldiggjøring skal kun skje med tillatelse fra utgiveren.

VIOTENNE er et registrert varemerke for

Viola Digital GmbH

Nordstraße 4

39418 Staßfurt

Tyskland

100406V2_77-0030-00

VIOTENNE 55

Monteringsanvisning

1. Montering av utomhusenheten

Kontrollera innan montering att leveransen av utomhusenheten VIOTENNE 55 är komplett i enlighet med nedanstående bild och tabell.

5 14 11/13/14

6 11/12/14 2 10 3 9/1412

Pos. Antal Artikel

1 1 Spegel 2 1 Spegelhållare 3 1 LNB-arm 4 1 LNB-hållare 5 1 Svängbart prisma 6 1 Skruv U-form 7 1 Hållarbygel 8 4 Skruv M6x12 krysspår

9 1 Skruv M6x16 insex 10 1 Skruv M6x35 insex 11 2 Skruv M6x65 insex 12 4 Underläggsbricka M6x12 13 2 Underläggsbricka M6x17 14 10 Mutter M6 sexkant

1 Monteringsanvisning

48114 7

Montera utomhusenheten på följande sätt:

Montera hållarbygeln i det svängbara prismat

> Stick skruven 6 genom det svängbara prismats långsmala hål 5, så att gängningen

pekar bort från det svängbara prismat. > Sätt hållarbygeln 7 på skruven 6, såsom visas på bilden. > Sätt underläggsbrickorna 12 på skruvens båda gängade ändar 6 och skruva på en

mutter 14 några varv i vardera änden.

Montera svängbart prisma på spegelhållare

> Sätt på det svängbara prismat 5 på spegelhållaren 2, så att det svängbara prismats

hål 5 och spegelhållarens övre hål 2 ligger ovanpå varandra. > Stick en skruv 11 genom en underläggsbricka 12 och det svängbara prismats hål 5. > Sätt en underläggsbricka 12 på skruven 11 på den andra sidan, skruva på en mutter

14 på gängningen och dra åt lätt. > Vrid det svängbara prismat 5 till en sådan position att det svängbara prismats 5

nedre hörn pekar mot den elevationsvinkel EL, som motsvarar platsen där du befinner dig. > Stick in den andra skruven 11 genom en underläggsbricka 13 och hålet i

spegelhållaren 2 under det svängbara prismat 5. > Sätt en underläggsbricka 13 på skruven 11 på den andra sidan, skruva på en mutter

14 på gängningen och dra åt lätt.

Montera spegel på spegelhållare

> Håll spegeln 1 framför spegelhållaren 2 såsom visas på bilden. > Stick in muttrarna 14 i spegelhållarens 2 iordninggjorda hål. > Skruva ihop 8 spegeln 1 med spegelhållaren 2 med hjälp av de 4 skruvarna.

Montera LNB-arm på spegelhållare

> Stick in LNB-armen 3 i öppningen på spegelhållarens 2 framsida och skjut in den till

anslaget så att den sitter utan spel i öppningen.

Underlätta genom att i förekommande fall knacka lätt framifrån på LNB-armen 3. Se

dock till att LNB-armen 3 inte böjs. > Stick skruven 10 genom hålet och skruva in den i en mutter 14.

Montera LNB på LNB-armen

> Skilj LNB-hållarens 4 båda delar åt och ta bort de båda kopplingsstagen. > Haka i LNB-hållarens 4 båda delar på ovansidan i varandra. > Lägg LNB i LNB-hållarens 4 öppning (LNB-anslutningarna ska vara riktade nedåt)

och fäll ihop den. > Stick in en mutter 14 i LNB-hållaren och skruva ihop den med skruven 9. > Sätt på LNB-hållaren 4 på LNB-armen 3 och se till att den hakar fast i LNB-armen 3.

2. Uppbyggnad

Placering

Kontrollera att det finns fri sikt från monteringsplatsen och i riktning söderut för att kunna ta emot signaler från satellitpositionen ASTRA 19° ost. Med hjälp av nedanstående grafik kan du se om det finns tillräckligt med avstånd till ett intilliggande hinder för att förhindra att det orsakar en försvagning av mottagningen. Kontrollera att spegeln inte skuggas av ett utstickande tak vid montering på en terrass eller en balkong.

Vinkel A

(elevation)

22° 24° 26° 28° 29° 30° 31° 32° 33° 34°

Stigning B

(cm per m)

40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45

Utomhusenheten bör monteras på en speciell lodrät stående mast (diameter 42 mm) eller vägghållare.

3. Säkerhetsanvisningar

Inga kablar

Trådflätning

Silverfolie

Skruvbar F-stickkontakt

Vid installationen ska gällande Europanormer och VDE-bestämmelser följas för att säkerställa den elektriska säkerheten (t.ex. VDE 0855, del 1). Konsultera din fackhandlare gällande dessa frågor.

4. Montering av F-stickkontakterna

Observera!

Montera F-stickkontakterna när mottagningsanläggningen är strömlös.

Var mycket försiktig vid montering av F-stickkontakterna för att undvika funktionsstörningar eller att satellitmottagaren förstörs av en felaktig stickkontaktsmontering.

> Ta bort 6 mm av kabeländens isolering ned till den inre ledaren, med hjälp av en vass

kniv. Var noga med att inte skada den inre ledaren. > Ta bort utstående trådar från avskärmningsflätningen.

Ta bort 10 mm av den yttre plastmanteln tills avskärmningsflätningen är frilagd, men

utan att skada den. > Var noga med att inga trådar från avskärmningsflätningen vidrör den inre ledaren. > Vrid nu försiktigt F-stickkontakten på kabeln tills den inre ledaren avslutas i jämnhöjd

med F-stickkontaktens främre rand.

Kontrollera avslutningsvis att ingen tråd från avskärmningsflätningen rör vid kabelns

inre ledare. F-stickkontakten har nu monterats korrekt

Vid användning av Crimp-F-stickkontakter ska respektive tillverkares monteringssätt och anvisningar beaktas.

5. Rikta utomhusenheten

Utomhusenheten bör riktas med hjälp av en mätare. Den kan också riktas med hjälp av en satellitsökare. Om ingen av dessa utrustningar finns, kan riktningen genomföras på följande sätt med hjälp av en mottagare och en TV.

1. Anslut LNB och mottagaren till varandra med en lämplig koaxialkabel.

2. Anslut mottagaren till TV:n och ställ in mottagaren på en programplats på vilken ett program på den önskade satelliten kan tas emot (t.ex. ARD på ASTRA).

3. Ställ in respektive vinkel, som motsvarar där du befinner dig med hjälp av den inpräglade skalan och fixera spegeln (gradskalans referenspunkt är det svängbara prismats nedre hörn).

4. Vrid spegeln långsamt i östlig eller västlig riktning (azimutvinkel) tills den inställda TV-bilden tas emot.

5. Nu ska spegeln fininställas. För att kunna göra det är det lämpligt att aktivera mottagarens statusvisning (med signalnivå och signalkvalitet). (Se mottagarens anvisning.

6. Ändra försiktigt azimut- (öst/väst) och elevationsvinkeln så att signalnivån och signalkvaliteten visar ett så kraftigt utslag som möjligt.

7. Dra åt alla skruvar och kontrollera att mottagningen inte försämras. Spegeln är nu färdigmonterad och optimalt inställd på önskad satellit.

Produkten är CE-märkt och uppfyller därmed alla gällande EU-normer.

Med reservation för ändringar och tryckfel. Version 10/04

Reproduktion och mångfaldigande endast med utgivarens tillstånd.

VIOTENNE är ett registrerat varumärke som tillhör

Viola Digital GmbH

Nordstraße 4

D-39418 Staßfurt

Tyskland

100311V1_77-0030-00

VIOTENNE 55

Asennusohje

1. Ulkoyksikön asennus

Ennen asennuksen aloittamista tarkasta, että VIOTENNE 55:n ulkoyksikön toimitus on seuraavassa esitetyn kuvan ja taulukon mukainen ollakseen täydellinen.

5 14 11/13/14

6 11/12/14 2 10 3 9/1412

Pos Kappale Osa

1 1 Peili 2 1 Peilikantaja 3 1 LNB-varsi 4 1 LNB-pidin 5 1 Kääntöprisma 6 1 Ruuvi U-muoto 7 1 Kiinnike 8 4 Ruuvi M6x12 ristikanta

9 1 Ruuvi M6x16 kuusiokolo 10 1 Ruuvi M6x35 kuusiokolo 11 2 Ruuvi M6x65 kuusikanta 12 4 Aluslevy M6x12 13 2 Aluslevy M6x17 14 10 Mutteri M6 kuusikulmainen

1 Asennusohje

48114 7

Ulkoasennuksen asentamista varten menettele seuraavasti:

Asenna kiinnike kääntöprismaan

> Pistä ruuvi 6 kääntöprisman 5 pitkittäisreiän läpi niin, että kääntöprismasta tuleva

kierre osoittaa poispäin. > Pistä kiinnike 7 ruuvin 6 päälle kuten kuvassa esitetään. > Pistä 12 ruuvin 6 molempiin kierrepäihin yksi aluslevy, ja käännä kutakin mutteria 14

muutama kierros sen päälle.

Asenna kääntöprisma peilinkantajaan

> Pistä kääntöprisma 5 peilinkantajalle 2 niin, että kääntöprisman 5 reikä ja ylempi

peilinkantajan 2 reikä sijaitsevat päällekkäin. > Pistä ruuvi 11 aluslevyn 12 ja kääntöprisman 5 reiän läpi. > Pistä toisella puolella aluslevy 12 ruuvin 11 päälle, käännä mutteri 14 kierteen

päälle ja kiristä tätä kevyesti. > Käännä kääntöprisma 5 siihen asentoon, että kääntöprisman 5 alempi kulma

osoittaa korkeuskulmaa EL, joka vastaa sijaintipaikkaasi. > Pistä toinen ruuvi 11 aluslevyn 13 ja peilinkantajassa 2 olevan reiän läpi

kääntöprisman 5 alapuolella. > Pistä toisella puolella aluslevy 13 ruuvin 11 päälle, käännä mutteri 14 kierteen

päälle ja kiristä tämä kevyesti.

Asenna peili peilinkantajaan

> Pidä peiliä 1, kuten kuvassa esitetään, peilinkantajan 2 edessä. > Pistä mutteri 14 niille tarkoitettuihin peilinkantajan 2 reikiin. > Kiinnitä nyt 4 ruuvin 8 avulla peili 1 peilinkantajan 2 kanssa.

Asenna LNB-varsi peilinkantajaan

> Pistä LNB-varsi 3 aukkoon, joka on peilinkantajan 2 etupuolella ja työnnä tämä

sisään vasteeseen saakka niin, että tämä sen jälkeen on välyksettömästi aukossa.

Koputa lisäksi tarvittaessa kevyesti edestä LNB-vartta 3 vastaan. Huolehdi tällöin

kuitenkin siitä, että LNB-vartta 3 ei taivuteta. > Pistä ruuvi 10 reiän läpi ja ruuvaa tämä sisään mutteriin 14.

Asenna LNB LNB-varteen

> Erota molemmat LNB-pitimen 4 osat toistaan ja poista molemmat kantaloitot. > Kiinnitä LNB-pitimen 4 molemmat osat yläpuolelta. > Laita LNB LNB-pitimen 4 aukkoon (LNB’n liitäntöjen täytyy osoittaa takasivulle

alaspäin) ja käännä nämä yhteen. > Pistä mutteri 14 LNB-pitimeen ja ruuvaa nämä ruuvilla 9 yhteen. > Pistä nyt LNB-pidin 4 LNB-varrelle 3 ja huolehdi tällöin siitä, että tämä kiinnittyy

LNB-varteen 3.

2. Pystytys

Paikan valinta

Varmistu, että suunnitellusta asennuspaikasta on olemassa vapaa näkymä etelän suuntaan satelliitin ASTRA 19° itä sijainnin vastaanottamiseen. Alla esitetyn kaavion avulla voit nähdä, oletko noudattanut riittävää etäisyyttä läheiseen esteeseen vastaanoton heikennyksen välttämiseksi tästä esteestä. Huolehdi tällöin siitä, että asennuksessa terassilla tai parvekkeella peiliä ei varjosteta esiinpistävällä katolla.

Kulma A

(Korkeus)

22° 24° 26° 28° 29° 30° 31° 32° 33° 34°

Ulkoyksikkö tulisi asentaa erityiseen, pystysuorassa seisovaan mastoon (halkaisija 42 mm) tai seinäpitimeen.

Kaltevuus B

(cm / m)

40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45

3. Turvallisuusohjeet

Säikeetön

Säieverkko

Hopeakalvo

Ruuvattava F-pistoke

Noudata asennuksessa vastaavia Eurooppa-normeja sekä VDE-määräyksiä sähköturvallisuuden (esim. VDE 0855, Osa 1) takaamiseksi. Kysy lisäksi tarvittaessa ammattimyyjältäsi.

4. F-pistokkeen asennus

Huomio!

Asenna F-pistoke vastaanottolaitteiston ollessa virrattomassa tilassa!

Menettele F-pistokkeen asennuksessa erittäin huolellisesti, jotta toimintahäiriöt tai jopa satelliittivastaanottimen särkeminen väärästä pistokeasennuksesta johtuen poissuljetaan.

> Poista kaapelinpään eristys terävän veitsen avulla 6 mm pituudelta sisäjohtimeen

saakka. Huomioi tällöin, että sisäjohdin ei vaurioidu. > Poista suojapunoksen ulkonevat säikeet.

Poista nyt 10 mm ulommasta muovivaipasta, kunnes suojapunos on paljastettu

tätä vahingoittamatta. > Varmistu, että mitkään suojapunoksen säikeet eivät kosketa sisäjohdinta. > Käännä nyt F-pistoke varovasti kaapelin päälle, kunnes sisäjohdin loppuu tukevasti

F-pistokkeen etureunaan.

Tarkasta lopuksi vielä kerran, että mikään suojapunoksen säie ei kosketa kaapelin

sisäjohdinta. F-pistoke on nyt oikein asennettu.

Huomioi Crimp-F-pistokkeiden käytön yhteydessä vastaavat asennusohjeet ja valmistajan ohjeet.

5. Ulkoyksikön suuntaaminen

Ulkoyksikön suuntaaminen tulisi suorittaa mittalaitteen avulla. Suuntaus on mahdollista myös satelliitinetsijän avulla. Jos kumpaakaan ei ole käytettävissä, vastaanottimen ja televisiolaitteen avulla suuntaus voidaan suorittaa seuraavasti.

1. Yhdistä LNB ja vastaanotin sopivalla koaksiaalikaapelilla.

2. Liitä vastaanotin televisiolaitteeseen ja aseta vastaanotin ohjelmapaikkaan, jolla halutun satelliitin ohjelma on vastaanotettavissa (esim. ARD ASTRAlle). Ota AZ/EL-taulukosta (katso kohta 6) korkeuskulma asennuspaikallesi.

3. Aseta nyt sijaintipaikkaasi vastaavaan kulmaan leimatulla asteikolla ja lukitse peili (asteasteikon kiinnepiste on kääntöprisman alakulma).

4. Käännä nyt peiliä hitaasti itä-tai länsisuuntaan (atsimuuttikulma), kunnes vastaanotat asetettua televisiokuvaa.

5. Nyt peili täytyy vielä hienosäätää. Lisäksi on viisasta avata vastaanottimen tilanäyttö (signaalitason ja signaalilaadun kanssa) (huomioi lisäksi vastaanottimen ohje).

6. Muuta nyt varovasti atsimuuttia (itä/länsi)- ja korkeuskulmaa niin, että signaalitaso ja signaalilaatu esittävät mahdollisimman korkeaa osoittamaa.

7. Kiinnitä nyt kaikki ruuvit ja huomioi, että vastaanotto ei tällöin huonone. Peili on nyt valmiiksi asennettu ja optimaalisesti suunnattu haluttuun satelliittiin.

Tuotteellasi on CE-merkki ja se täyttää siten kaikki vaadittavat EU-normit.

Oikeudet muutoksiin ja painovirheisiin pidätetään. Tila 10/04

Jäljentäminen ja monistaminen vain julkaisijan luvalla.

VIOTENNE on rekisteröity tavaramerkki, jonka omistaa:

Viola Digital GmbH

Nordstraße 4

39418 Staßfurt

Saksa

100406V2_77-0030-00

VIOTENNE 55

Monteringsvejledning

DÄ

1. Montering af udendørsenheden

Inden du begynder med monteringen, bør du kontrollere, om alle dele af udendørsenheden VIOTENNE 55 er blevet leveret vha. følgende illustration og tabel.

5 14 11/13/14

6 11/12/14 2 10 3 9/1412

Nr. Antal Del

1 1 Spejl 2 1 Spejlholder 3 1 LNB-arm 4 1 LNB-holder 5 1 Drejeprisme 6 1 U-formet skrue 7 1 Holder 8 4 Stjerneskrue M6x12

9 1 Unbrakoskrue M6x16 10 1 Unbrakoskrue M6x35 11 2 Unbrakoskrue M6x65 12 4 Underlagsskive M6x12 13 2 Underlagsskive M6x17 14 10 Sekskantet møtrik M6

1 Monteringsvejledning

48114 7

Sådan monteres udendørsenheden:

Sådan monteres holderen på drejeprismen

> Før skrue 6 igennem drejeprismens langhul 5, så gevindet vender væk fra drejeprismen. > Sæt holderen 7 på skrue 6 som vist på illustrationen. > Sæt underlagsskiverne 12 på de to gevindender på skrue 6, og skru på en møtrik

14 ved at dreje nogle gange.

Sådan monteres drejeprismen på spejlholderen

> Sæt drejeprismen 5 på spejlholderen 2, så hullet på drejeprismen 5 og det øverste

hul på spejlholderen 2 ligger oven på hinanden. > Sæt en skrue 11 igennem en underlagsskive 12 og hullet i drejeprismen 5. > Sæt en underlagsskive 12 på skruen 11 på den anden side. Skru derefter en møtrik

14 på gevindet, og stram den lidt. > Drej drejeprismen 5 i position, så dens nedre hjørne peger på elevationsvinklen EL,

der svarer til din placering. > Sæt en anden skrue 11 igennem underlagsskiven 13 og hullet i spejlholderen 2

under drejeprismen 5. > Sæt en underlagsskive 13 på skruen på den anden side 11. Skru derefter en møtrik

14 på gevindet, og stram den lidt.

Sådan monteres spejlet på spejlholderen

> Hold spejlet 1 som vist i illustrationen op foran spejlholderen 2. > Sæt en møtrik 14 i hvert af de tilsvarende huller i spejlholderen 2. > Skru nu spejlet 1 på spejlholderen 2 vha. de 4 skruer 8.

Sådan monteres LNB-armen på spejlholderen

> Sæt LNB-armen 3 ind i åbningen på forsiden af spejlholderen 2, og skub den helt

ind, så den sidder fast.

Slå forsigtigt på LNB-armen forfra, hvis det er nødvendigt. I så tilfælde skal du sørge

for ikke at komme til at bøje LNB-armen 3. > Før skruen 10 igennem hullet, og skru den fast i en møtrik 14.

Sådan monteres LNB på LNB-armen

> Skil de to dele, der udgør LNB-holderen 4, ad, og fjern de to forbindelsesstykker. > Hag de to dele af LNB-holderen 4 ind i hinanden på oversiden. > Læg LNB’en ind i åbningen på LNB-holderen 4 (LNB'ens stik skal vende bagud og

nedad), og klap dem sammen. > Sæt en møtrik 14 i LNB-holderen, og skru dem sammen med skrue 9. > Stik nu LNB-holderen 4 på LNB-armen 3, og sørg for, at denne hægter sig fast på

LNB-armen 3.

DÄ

2. Opstilling

Sådan vælges placeringen

Kontroller, at der fra det udvalgte monteringssted er frit udsyn mod syd for at kunne modtage satellitpositionen ASTRA 19° øst. Vha. nedenstående grafik kan du se, om du har sørget for tilpas stor afstand til forhindringer, så du kan undgå, at modtagelsen svækkes af disse. Ved montering på en terrasse eller altan skal du sørge for, at spejlet ikke overskygges af et fremspringende tag.

Vinkel A

(Elevation)

22° 24° 26° 28° 29° 30° 31° 32° 33° 34°

Udendørsenheden skal monteres på en særlig, lodret mast (diameter 42 mm) eller en vægmonteret holder.

Stigning B (cm pr. m)

40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45

3. Sikkerhedstips

Trådløs

Trådnet

Sølvfolie

F-stik med gevind

Ved installationen bør de gældende europæiske regler og VDE-bestemmelser vedr. sikringen af den elektriske sikkerhed (fx VDE 0855, del 1) overholdes. Eventuelle spørgsmål hertil rettes til forhandleren.

4. Montering af F-stikket

Pas på!

F-stikket må kun monteres, når modtagelsesanlægget ikke er strømførende!

Vær meget omhyggelig ved monteringen af F-stikket, så der ikke opstår unktionsforstyrrelser, eller satellitmodtageren ødelægges på grund af forkert montering af stikket.

> Fjern 6 mm af isoleringen omkring kablets top vha. en skarp kniv, indtil du når den

indvendige ledning. Sørg for ikke at beskadige den indvendige leder. > Fjern afskærmningsnettets overskydende tråde.

Fjern nu 10 mm af det ydre plastiklag, indtil afskærmningsnettet er lagt fri uden at

være blevet beskadiget. > Kontrollér, at ingen af afskærmningsnettets tråde rører ved den indvendige leder. > Vrid nu F-stikket forsigtigt på kablet, indtil den indvendige leder sidder på F-stikkets

forreste kant.

Kontrollér derefter én gang til, at ingen af afskærmningsnettets tråde rører ved

kablets indvendige leder. F-stikket er nu korrekt monteret.

Ved brug af Crimp-F-stik bør du overholde producentens tilsvarende monteringsmode og -anvisninger.

DÄ

5. Justering af udendørsenheden

Udendørsenheden bør justeres vha. et måleapparat. Justeringen kan ligeledes foretages vha. en satellitfinder. Hvis ingen af delene er til rådighed, kan justeringen foretages vha. en modtager og et tvapparat som følger:

1. Tilslut LNB til modtageren vha. et passende koaksialkabel.

2. Tilslut modtageren til tv-apparatet, og indstil modtageren til en programindstilling, hvor der kan modtages et program, der kommer fra den ønskede satellit (fx ARD for ASTRA).

3. Indstil nu den tilsvarende vinkel, der svarer til din placering, efter den prægede skala, og lås spejlet (gradskalaens referencepunkt er drejeprismens nedre hjørne).

4. Drej nu spejlet langsomt enten mod øst eller vest (azimutvinkel), indtil du modtager det ønskede tv-billede.

5. Nu skal spejlet finjusteres. Her er det en god idé at aktivere modtagerens statusdisplay (med signalniveau og signalkvalitet). Følg her modtagerens anvisninger.

6. Juster nu forsigtigt azimut- (øst/vest) og elevationsvinklen således, at signalniveau og signalkvalitet giver de størst mulige udslag.

7. Stram derefter alle skruer, og sørg for, at modtagelsen ikke bliver forringet. Spejlet er nu færdigmonteret og optimalt indstillet på den ønskede satellit.

Dette produkt er CE-mærket og opfylder dermed alle nødvendige EU-normer.

Med forbehold for ændringer og trykfejl. Stand 10/04

Kopiering og gengivelse kun med udgiverens tilladelse.

VIOTENNE er et registreret varemærke tilhørende

Viola Digital GmbH

Nordstraße 4

DE-39418 Staßfurt

Tyskland

DÄ

100311V1_77-0030-00

VIOTENNE 55

Navodila za

namestitev

1. Namestitev zunanje enote

Pred začetkom namestitve preverite s pomočjo spodaj prikazanih slik in razpredelnic, ali so priloženi vsi deli zunanje enote VIOTENNE 55.

5 14 11/13/14

6 11/12/14 2 10 3 9/1412

Št. Kos Izdelek

1 1 Krožnik 2 1 Nosilec krožnika 3 1 Nosilec za LNB 4 1 Držalo za LNB 5 1 Vrtljiva prizma 6 1 U-vijak 7 1 Držalo 8 4 Vijak s križno zarezo M6 x 12

9 1 Imbus vijak M6 x 16 10 1 Imbus vijak M6 x 35 11 2 Šestrobi vijak M6x65 12 4 Podložka M6 x 12 13 2 Podložka M6 x 17 14 10 Šestroba matica M6

1 Navodila za namestitev

48114 7

100

TechniSat Viotenne 55 User Manual [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
