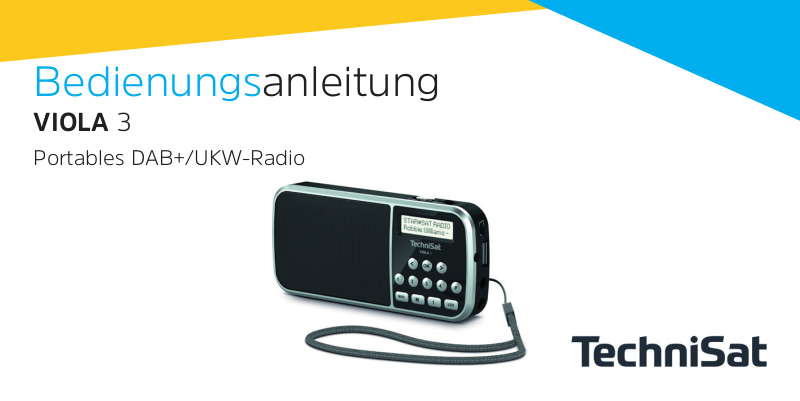

Bedienungsanleitung
VIOLA 3
Portables DAB+/UKW-Radio
1 Abbildungen
2
Ein-/Ausschalter Lautstärkeregler
1.1 Tastenbeschreibung < / > Auswahl links/rechts, Senderliste.
OK Auswahl bestätigen.
1...4 Direktwahltasten Favoritenspeicher.
P Favoritenspeicher (1...20).
MOD Quellenumschaltung DAB+, FM, USB, AUX.
M Hauptmenü.
I Displayanzeigen umschalten.
LED Aktiviert die seitl. LED (Taschenlampe). Des Weitern zeigt die LED
den Ladezustand des Akkus an:
Blau = Akku wird geladen,
Grün = Akku geladen,
Rot = Akku schwach.
3
1.2 Rückseite
Stromversorgung
USB-Eingang
Kopöreranschluss
Antenne und
Handschlaufe
4
AUX-IN
Akku-Kontakte Akku-Fach
2 Inhaltsverzeichnis
1 Abbildungen ............................................................................................. 2
1.1 Tastenbeschreibung ...............................................................................................3
1.2 Rückseite .....................................................................................................................4
2 Inhaltsverzeichnis ....................................................................................5
3 Beschreibung des Digitalradio .......................................................... 10
3.1 Der Lieferumfang ..................................................................................................10
3.2 Die besonderen Eigenschaen des Digitalradio .....................................11
3.3 Digitalradio zum Betrieb vorbereiten ..........................................................12
3.3.1 Akku einlegen .........................................................................................................12
3.3.2 Mit Strom versorgen/Akku aufladen ............................................................. 13
5
3.3.3 Kopörer benutzen ............................................................................................. 15
3.4 Allgemeine Geräte-Funktionen ......................................................................16
3.4.1 Gerät einschalten ..................................................................................................16
3.4.2 Gerät ausschalten .................................................................................................17
3.4.3 Quelle wählen ........................................................................................................17
3.4.4 Lautstärke einstellen ............................................................................................17
3.4.5 Display ........................................................................................................................18
4 Menübedienung ..................................................................................... 18
5 Die DAB+ (Digital Radio)-Funktion ...................................................20
5.1 Was ist DAB+? .......................................................................................................20
5.1.1 Datenkomprimierung ..........................................................................................21
6
5.1.2 Audio Stream ......................................................................................................... 22
5.2 DAB+ (Digital Radio) Empfang ...................................................................... 23
5.2.1 Vollständigen Suchlauf durchführen .........................................................23
5.2.2 Sender wählen ......................................................................................................25
5.2.3 DAB+ -Sender auf einem Speicherplatz ablegen ................................. 25
5.2.4 DAB+ -Sender von einem Speicherplatz abrufen ................................26
5.2.5 Überschreiben/Löschen einer Programmplatz-Speicherung.......... 27
5.2.6 Manuelle Suche ..................................................................................................... 27
6 FM (UKW)-Betrieb ................................................................................. 28
6.1 UKW-Radiobetrieb einschalten ..................................................................... 28
6.2 FM (UKW)-Empfang mit RDS-Informationen ..........................................29
6.3 Automatische Sendersuche ............................................................................ 30
7
6.4 Manuelle Sendersuche .......................................................................................31
6.5 UKW-Sender auf einem Speicherplatz ablegen .....................................31
6.6 Automatische Senderspeicherung ..............................................................32
6.7 UKW-Sender von einem Speicherplatz abrufen ................................... 33
6.8 Überschreiben/Löschen einer Programmplatz-Speicherung..........34
7 USB-Wiedergabe ...................................................................................34
8 AUX-Eingang ...........................................................................................36
9 Systemeinstellungen ............................................................................ 37
9.1 Sprache wählen .................................................................................................... 37
9.2 Werkseinstellung .................................................................................................. 37
9.3 SW-Version ..............................................................................................................39
8
10 Reinigen ...................................................................................................40
11 Rechtliche Hinweise .............................................................................42
11.1 Die Zielgruppe dieser Bedienungsanleitung ...........................................42
11.1.1 Bestimmungsgemäßer Gebrauch ................................................................42
11.2 Wichtige Hinweise ...............................................................................................42
11.2.1 Sicherheit .................................................................................................................43
11.2.2 Entsorgung ..............................................................................................................49
11.2.3 Rechtliche Hinweise ............................................................................................ 54
11.2.4 Servicehinweise.....................................................................................................55
12 Technische Daten / Herstellerhinweise .......................................... 57
9
3 Beschreibung des Digitalradio
3.1 Der Lieferumfang
Bie überprüfen sie vor Inbetriebnahme, ob der Lieferumfang vollständig
ist:
1x Digitalradio
1x Akku
1x USB-Ladekabel
1x Bedienungsanleitung
10
3.2 Die besonderen Eigenschaen des Digitalradio
Das Digitalradio besteht aus einem DAB+/UKW-Empfänger, mit folgend
aufgeführten Funktionen:
- Sie können bis zu 20 DAB+ und 20 UKW-Sender speichern.
- Das Radio empfängt auf den Frequenzen UKW 87,5–108 MHz
(analog) und DAB+ 174,9–239,2 MHz (digital).
- 4 Direktwahltasten.
- Wiederaufladbarer Akku.
- Antenne in Handschlaufe integriert (bie Handschlaufe nicht
entfernen oder abtrennen)
11
3.3 Digitalradio zum Betrieb vorbereiten
3.3.1 Akku einlegen
> Önen Sie das Akkufach auf der Geräterückseite, indem Sie den
Akkufachdeckel mit Hilfe der Lasche anheben. Nehmen Sie den
Deckel anschließend ab.
> Setzen Sie den Akku des unter Beachtung der Ausrichtung der
Goldkontakte zueinander, ein. Schieben Sie ihn hierzu unter die
Kunststoführung innerhalb des Akkufaches.
Der Akku kann auch einzeln im Handel erworben werden.
12
> Setzen Sie den Akkufachdeckel anschließend wieder auf das
Akkufach und schließen Sie ihn, bis er hörbar einrastet.
Der Akku wird geladen, sobald das Gerät mit dem Stromnetz
verbunden ist. Benutzen Sie hierzu das mitgelieferte USB-Kabel.
Wechseln Sie einen schwächer werdenden Akku rechtzeitig aus bzw.
laden Sie ihn wieder auf.
3.3.2 Mit Strom versorgen/Akku aufladen
> Verbinden Sie hierzu das mitgelieferte USB-Kabel mit einem
Handelsüblichen 5V USB-Netzteil (nicht im Lieferumfang inbegrien)
und stecken Sie den Mini-USB-Stecker in die mit DC-IN beschriete
13
Buchse an der Seite des Digitalradio. Verbinden Sie danach das
Netzteil mit dem Stromnetz. Die seitliche LED leuchtet blau, wenn
der Akku geladen wird und im Display wird der Ladezustand
angezeigt (nur im ausgeschalteten Zustand).
Vergewissern Sie sich, dass die Betriebsspannung des Netzteils
mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die
Wandsteckdose stecken. Eine USB-Buchse an einem PC kann auch
als Stromversorgung dienen.
Nach dem das Digitalradio zum ersten Mal eingeschaltet wird,
erscheint „Digitalradio“ im Display. Anschließend wird erstmalig ein
Sendersuchlauf über DAB+ durchgeführt.
14
3.3.3 Kopörer benutzen
Gehörschäden!
Hören Sie Radio nicht mit großer Lautstärke über Kopörer. Dies kann zu
bleibenden Gehörschäden führen. Regeln Sie vor der Verwendung von
Kopörern die Gerätelautstärke auf minimale Lautstärke.
Verwenden Sie nur Kopörer mit 3,5 Millimeter Klinkenstecker.
> Stecken Sie den Stecker des Kopörers in die Kopörerbuchse
auf der Seite des Gerätes. Die Klangwiedergabe erfolgt jetzt
ausschließlich über den Kopörer, der Lautsprecher ist stumm
geschaltet.
> Wenn Sie wieder über die Lautsprecher hören möchten, ziehen Sie
15
den Stecker des Kopörers aus der Kopörerbuchse des Gerätes.
3.4 Allgemeine Geräte-Funktionen
3.4.1 Gerät einschalten
> Schieben Sie den ON/OFF-Schalter auf die ON-Position.
Nach dem erstmaligen Einschalten führt das Gerät automatisch
einen vollständigen Suchlauf im DAB-Modus durch. Während
des Suchlaufs zeigt die Displayinformation den Fortschri, sowie
die Anzahl der gefundenen Digitalradio-Stationen an. Nach
Beendigung des Sendersuchlaufs wird das erste DAB+ Programm
wiedergegeben.
16
3.4.2 Gerät ausschalten
> Schieben Sie den ON/OFF-Schalter auf die OFF-Position.
Der Akku wird auch im ausgeschalteten Zustand aufgeladen.
3.4.3 Quelle wählen
> Mit der Taste MOD kann zwischen den Quellen DAB+ (Digital Radio),
FM (UKW), AUX und USB (MP3 Wiedergabe), umgeschaltet werden.
3.4.4 Lautstärke einstellen
> Stellen Sie die Lautstärke mit dem Lautstärkedrehregler ein.
17
3.4.5 Display
Je nach gewählter Funktion oder Option, werden im Display verschiedene
Informationen angezeigt. Mit Hilfe der Taste I können die verschiedenen
Anzeigemodi durchgeschaltet werden.
4 Menübedienung
Über das Menü gelangen Sie zu allen Funktionen und Einstellungen des
Digitalradio. Die Menü-Navigation erfolgt mit den Tasten M, <, > und OK.
Das Menü ist aufgeteilt in Untermenüs und enthält je nach Modusart (DAB+
oder FM) unterschiedliche Menüpunkte bzw. aktivierbare Funktionen. Zum
Önen des Menüs, einfach die Taste M kurz drücken. Um in Untermenüs
zu wechseln, drücken Sie zuerst die Tasten < oder >, um ein Untermenü
18
anzuzeigen und anschließend die Taste OK, um das Untermenü aufzurufen.
Menü schließen: Taste M mehrmals drücken (je nachdem,
in welchem Untermenü Sie sich befinden), bis das aktuelle
Radioprogramm wieder angezeigt wird.
Einstellungen werden erst durch Drücken der Taste OK gespeichert.
Wird stadessen die Taste M gedrückt, wird die Einstellungen nicht
übernommen und gespeichert (die Taste M übernimmt hier die
Funktion einer “Zurück”-Taste).
Funktionen und zu drückende Tasten werden in dieser
Bedienungsanleitung in fe dargestellt. Displayanzeigen in [eckigen
Klammern].
19
Einige Textdarstellungen (z. B. Menüeinträge, Senderinformationen)
sind eventuell für die Anzeige im Display zu lang. Diese werden dann
nach kurzer Zeit als Lauext dargestellt.
5 Die DAB+ (Digital Radio)-Funktion
5.1 Was ist DAB+?
DAB+ ist ein neues digitales Format, durch welches Sie kristallklaren
Sound ohne Rauschen hören können. Anders als bei herkömmlichen
Analogradiosendern werden bei DAB+ mehrere Sender auf ein und
derselben Frequenz ausgestrahlt. Dies nennt man Ensemble oder
Multiplex. Ein Ensemble setzt sich aus der Radiostation sowie mehreren
20
Servicekomponenten oder Datendiensten zusammen, welche individuell
von den Radiostationen gesendet werden. Infos z. B. unter www.dabplus.
de oder
www.dabplus.ch.
5.1.1 Datenkomprimierung
Digital Radio macht sich dabei Eekte des menschlichen Gehörs
zunutze. Das menschliche Ohr nimmt Töne, die unter einer bestimmten
Mindestlautstärke liegen, nicht wahr. Daten, die sich unter der sog.
Ruhehörschwelle befinden, können also herausgefiltert werden. Dies wird
ermöglicht, da in einem digitalen Datenstrom zu jeder Informationseinheit
auch die zugehörige relative Lautstärke zu anderen Einheiten gespeichert
ist. In einem Tonsignal werden zudem bei einem bestimmten Grenzwert
21
die leiseren Anteile von den lauteren überlagert. Alle Toninformationen
in einem Musikstück, die unter die sog. Mithörschwelle fallen, können
aus dem zu übertragenden Signal herausgefiltert werden. Dies führt
zur Datenreduzierung des zu übertragenden Datenstroms, ohne einen
wahrnehmbaren Klangunterschied für den Hörer (HE AAC v2 - Verfahren als
ergänzendes Kodierungsverfahren für DAB+).
5.1.2 Audio Stream
Audiostreams sind bei Digital Radio kontinuierliche Datenströme, die MPEG
1 Audio Layer 2 Frames enthalten und damit akustische Informationen
darstellen. Damit lassen sich gewohnte Radioprogramme übertragen und
auf der Empfängerseite anhören. Digital Radio bringt Ihnen nicht nur Radio
in exzellenter Soundqualität, sondern zusätzliche Informationen. Diese
22
können sich auf das laufende Programm beziehen oder unabhängig davon
sein (z. B. Nachrichten, Weer, Verkehr, Tipps).
5.2 DAB+ (Digital Radio) Empfang
> Drücken Sie die Taste MOD bis [DAB] im Display angezeigt wird.
Wird DAB+ zum ersten Mal gestartet, wird ein kompleer
Sendersuchlauf durchgeführt. Nach Beendigung des Suchlaufes wird
der erste Sender in alphanumerischer Reihenfolge wiedergegeben.
5.2.1 Vollständigen Suchlauf durchführen
Der automatische Suchlauf scannt alle DAB+ Band III - Kanäle
23
und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt
werden.
Nach Beendigung des Suchlaufes wird der erste Sender in
alphanumerischer Reihenfolge wiedergegeben.
> Um einen vollständigen Suchlauf durchzuführen, önen Sie das
Menü durch Drücken der Taste M und wählen Sie mit den Tasten <, >
und OK den Menüpunkt [Automatischer Scan] an.
> Im Display erscheint [Scannen...].
Während des Suchlaufs wird ein Fortschrisbalken und die Anzahl
an gefundenen Sendern angezeigt.
24
5.2.2 Sender wählen
> Durch drücken der Tasten < oder > kann die Senderliste aufgerufen
und zwischen den verfügbaren Sendern umgeschaltet werden.
5.2.3 DAB+ -Sender auf einem Speicherplatz ablegen
Der Programm-Speicher kann bis zu 20 Stationen im DAB+ -Bereich
speichern.
> Wählen Sie zunächst den gewünschten Sender aus (siehe Punkt
5.2.2).
> Um diesen Sender auf einem Favoritenspeicherplatz abzulegen,
halten Sie während der Wiedergabe des Senders die Taste P
25
gedrückt. Wählen Sie anschließend mit den Tasten <, > einen
Senderspeicher (1...20). Drücken Sie die Taste OK zum Speichern.
Alternativ können Sie auch einen Sender direkt auf eine der
Direktwahltasten 1...4 speichern, indem Sie die entsprechende Taste
kurz gedrückt halten.
> Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang.
5.2.4 DAB+ -Sender von einem Speicherplatz abrufen
> Um einen Sender abzurufen, den Sie zuvor im Favoritenspeicher
abgelegt haben, drücken Sie kurz die Taste P und wählen Sie mit
den Tasten <, > einen Senderspeicher (1...20). Drücken Sie die Taste
OK, zur Wiedergabe des Senders.
26
> Drücken Sie kurz eine der Direktwahltasten 1...4, um den darauf
gespeicherten Sender wiederzugeben.
5.2.5 Überschreiben/Löschen einer Programmplatz-Speicherung
> Speichern Sie, wie beschrieben, einfach einen neuen Sender auf
einen Favoritenspeicherplatz ab.
Beim Aufruf der Werkseinstellungen werden alle Speicherplätze
gelöscht.
5.2.6 Manuelle Suche
> Drücken Sie kurz die Taste M und wählen Sie mit den Tasten < oder
> den Eintrag [DAB manuelle Anstimmung] und drücken Sie die
27
Taste OK.
> Wählen Sie mit den Tasten < oder > einen Kanal (5A bis 13F) und
drücken Sie die Taste OK, um auf diesen Kanal abzustimmen.
6 FM (UKW)-Betrieb
6.1 UKW-Radiobetrieb einschalten
> Wechseln Sie durch Drücken der Taste MOD in den FM-Modus.
> Im Display wird [FM] angezeigt.
Beim erstmaligen Einschalten ist die Frequenz 87,50 MHz eingestellt.
28
Haben Sie bereits einen Sender eingestellt oder gespeichert, spielt
das Radio den zuletzt eingestellten Sender.
Bei RDS-Sendern erscheint der Sendername.
6.2 FM (UKW)-Empfang mit RDS-Informationen
RDS ist ein Verfahren zur Übertragung von zusätzlichen Informationen über
UKW-Sender. Sendeanstalten mit RDS senden z. B. ihren Sendernamen
oder den Programmtyp. Dieser wird im Display angezeigt. Das Gerät
kann die RDS-Informationen RT (Radiotext), PS (Sendername), PTY
(Programmtyp) darstellen.
29
6.3 Automatische Sendersuche
> Halten Sie die Tasten < oder > länger gedrückt (2 bis 3 Sek.), um
automatisch den nächsten Sender mit ausreichendem Signal zu
suchen.
Wird ein UKW-Sender mit ausreichend starkem Signal gefunden,
stoppt der Suchlauf und der Sender wird wiedergegeben. Wird ein
RDS-Sender empfangen, erscheint der Sendername und ggf. der
Radiotext.
Für die Einstellung schwächerer Sender benutzen Sie bie die
manuelle Sendersuche.
30
6.4 Manuelle Sendersuche
> Drücken Sie mehrmals kurz die Tasten < oder >, um den
gewünschten Sender, bzw. die Frequenz einzustellen.
6.5 UKW-Sender auf einem Speicherplatz ablegen
Der Programm-Speicher kann bis zu 20 Stationen im FM/UKW-
Bereich speichern.
> Stellen Sie zunächst die gewünschte Senderfrequenz ein (Punkt 6.3,
6.4).
31
> Um diesen Sender auf einem Favoritenspeicherplatz abzulegen,
halten Sie während der Wiedergabe des Senders die Taste P
gedrückt. Wählen Sie anschließend mit den Tasten <, > einen
Favoritenspeicher (1...20). Drücken Sie die Taste OK zum Speichern.
Alternativ können Sie auch einen Sender direkt auf eine der
Direktwahltasten 1...4 speichern, indem Sie die entsprechende Taste
kurz gedrückt halten.
> Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang.
6.6 Automatische Senderspeicherung
Durch die automatische Senderprogrammierung AMS, ist es möglich,
einen Suchlauf inklusive der Speicherung der gefundenen Sender in den
32
Favoritenspeicher zu starten.
> Drücken Sie kurz die Taste M und wählen Sie mit den Tasten < oder
> den Eintrag [AMS] und drücken Sie die Taste OK. Anschließend
werden die UKW-Frequenzen gescannt und die gefundenen Sender
im Favoritenspeicher abgelegt.
6.7 UKW-Sender von einem Speicherplatz abrufen
> Um einen Sender, den Sie zuvor im Favoritenspeicher abgelegt
haben wieder abzurufen, drücken Sie kurz die Taste P und wählen
Sie mit den Tasten <, > einen Favoritenspeicher (1...20). Drücken Sie
die Taste OK, zum Wiedergeben des Senders.
> Drücken Sie kurz eine der Direktwahltasten 1...4, um den darauf
33
gespeicherten Sender wiederzugeben.
6.8 Überschreiben/Löschen einer Programmplatz-Speicherung
> Speichern Sie wie beschrieben einfach einen neuen Sender auf dem
jeweiligen Speicherplatz ab.
Beim Aufruf der Werkseinstellungen werden alle Speicherplätze
gelöscht.
7 USB-Wiedergabe
Es ist möglich, MP3-Musikdateien, die sich auf einem USB-Stick befinden,
über das Digitalradio wiederzugeben.
34
> Stecken Sie einen USB-Stick mit MP3-Musikdateien in den USB-
Anschluss an der Seite des Digitalradio.
> Wechseln Sie durch Drücken der Taste MOD in den USB-Modus.
> Im Display wird [USB] angezeigt, und der USB-Stick wird auf
MP3-Musikdateien überprü. Anschließend startet die Wiedergabe
automatisch.
> Mit der Taste > können Sie zum nächsten Titel springen.
> Mit der Taste < können Sie zum vorherigen Titel springen.
35
8 AUX-Eingang
Über den AUX-Eingang des Digitalradio können Sie Musik von externen
Wiedergabegeräten, z.B. eines Smartphones, über den Lautsprecher des
Digitalradio wiedergeben.
> Verbinden Sie den Audioausgang (z.B. Kopörerausgang)
Ihres externen Gerätes mit dem AUX-Eingang an der Seite des
Digitalradio. Benutzen Sie hierzu je nachdem ein Klinkenkabel
(3,5mm) aus dem Zubehörhandel. Das Digitalradio wechselt
automatisch auf den AUX-Eingang. Die Wiedergabe steuern Sie an
Ihrem externen Gerät.
36
9 Systemeinstellungen
9.1 Sprache wählen
> Drücken Sie die Taste M und wählen Sie mit den Tasten <, > den
eintrag [Sprache]. Drücken Sie die Taste OK.
> Mit den Tasten <, > können Sie nun eine der zur Verfügung
stehenden Sprachen auswählen. Drücken Sie die Tasten OK, um die
Auswahl zu speichern.
9.2 Werkseinstellung
Wenn Sie den Standort des Gerätes verändern, z. B. bei einem Umzug,
37
sind möglicherweise die gespeicherten Sender nicht mehr zu empfangen.
Mit dem Zurücksetzen auf Werkseinstellungen können Sie in diesem
Fall alle gespeicherten Sender löschen, um anschließend einen neuen
Sendersuchlauf zu starten.
> Drücken Sie die Taste M und wählen Sie mit den Tasten < oder > den
Eintrag [Werkseinstellung]. Drücken Sie die Taste OK.
> Wählen Sie mit den Tasten < oder > zum Ausführen der
Werkseinstellung den Eintrag [Ja] und drücken Sie die Taste OK.
Alle zuvor gespeicherten Sender und Einstellungen werden gelöscht.
Das Gerät befindet sich nun im Auslieferungszustand.
> Im Display erscheint [Neustart...].
38
Anschließend führt das Gerät automatisch einen vollständigen
Suchlauf im DAB-Modus durch. Während des Suchlaufs zeigt die
Displayinformation den Fortschri sowie die Anzahl der gefundenen
Digitalradio-Stationen an. Nach Beendigung des Sendersuchlaufs
wird das erste DAB+ Programm wiedergegeben.
9.3 SW-Version
Unter SW-Version können Sie die aktuell installierte SW-Version abfragen.
> Drücken Sie die Taste M und wählen Sie mit den Tasten < oder > den
Eintrag [SW-Version].
> Drücken Sie die Taste OK. Es wird die aktuelle SW-Version angezeigt.
39
10 Reinigen
Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen
Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem
Wasser reinigen. Vor der Reinigung den Netzstecker ziehen und
Gerät ausschalten!
Sie dürfen keine Scheuerschwämme, Scheuerpulver und
Lösungsmiel wie Alkohol oder Benzin verwenden.
Keine der folgenden Substanzen verwenden: Salzwasser,
Insektenvernichtungsmiel, chlor- oder säurehaltige Lösungsmiel
(Salmiak).
40
Reinigen Sie das Gehäuse mit einem weichen, mit Wasser
angefeuchteten Tuch. Kein Spiritus, Verdünnungen usw. verwenden;
sie könnten die Oberfläche des Gerätes beschädigen.
Das Display nur mit einem weichen Baumwolltuch reinigen.
Baumwolltuch gegebenenfalls mit geringen Mengen nichtalkalischer, verdünnter Seifenlauge auf Wasser- oder Alkoholbasis
verwenden.
Mit dem Baumwolltuch san über die Oberfläche reiben.
41
11 Rechtliche Hinweise
11.1 Die Zielgruppe dieser Bedienungsanleitung
Die Bedienungsanleitung richtet sich an jede Person, die das Gerät aufstellt, bedient, reinigt oder entsorgt.
11.1.1 Bestimmungsgemäßer Gebrauch
Das Gerät ist für den Empfang von DAB+/UKW-Radiosendungen entwickelt. Das Gerät ist für den privaten
Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet.
11.2 Wichtige Hinweise
Bie beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen
am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten.
Lesen Sie bie alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen
Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerätes.
Achtung - Kennzeichnet einen wichtigen Hinweis, den Sie zur Vermeidung von Gerätedefekten,
Datenverlusten/-missbrauch oder ungewolltem Betrieb unbedingt beachten sollten.
42
Tipp - Kennzeichnet einen Hinweis zur beschriebenen Funktion sowie eine im Zusammenhang
stehende und evtl. zu beachtende andere Funktion mit Hinweis auf den entsprechenden Punkt der
Anleitung.
11.2.1 Sicherheit
Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr Digitalradio in Betrieb
nehmen. Der Hersteller übernimmt keine Haung für Schäden, die durch unsachgemäße Handhabung und durch
Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.
Önen Sie niemals das Gerät! Das Berühren spannung führender Teile ist lebensgefährlich!
Ein eventuell notwendiger Eingri darf nur von geschultem Personal vorgenommen werden.
Das Gerät darf nur in gemäßigtem Klima betrieben werden.
43
Bei längerem Transport bei Kälte und dem anschließenden Wechsel in warme Räume nicht sofort
einschalten; Temperaturausgleich abwarten.
Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus. Ist Wasser in das Gerät gelangt, schalten Sie es
aus und verständigen Sie den Service
Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch
erwärmen.
44
Bei Gewier sollten Sie das Gerät von der Netzsteckdose trennen. Überspannung kann das Gerät
beschädigen.
Bei auälligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen Fehlfunktionen,
Beschädigungen an Gehäuse das Gerät ausschalten und den Service verständigen.
Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser
in Betrieb.
45
Versuchen Sie niemals, ein defektes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer
Kundendienststellen.
Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen. Die
Anschlusskontakte nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können
Kurzschlüsse sein.
Es dürfen keine oenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.
Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen.
Hören Sie Musik oder Radio nicht mit großer Lautstärke. Dies kann zu bleibenden Gehörschäden
führen.
46
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels
Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person
beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Es ist verboten, Umbauten am Gerät vorzunehmen.
Beschädigte Geräte bzw. beschädigte Zubehörteile dürfen nicht mehr verwendet werden.
Umgang mit Akkus
Achten Sie darauf, dass Akkus nicht in die Hände von Kindern gelangen. Kinder könnten Akkus in den
Mund nehmen und verschlucken. Dies kann zu ernsthaen Gesundheitsschäden führen. In diesem Fall
47
sofort einen Arzt aufsuchen! Bewahren Sie deshalb Akkus für Kleinkinder unerreichbar auf.
Das Gerät nur mit dem für dieses Gerät zugelassenen Akku betreiben.
Normale Baerien dürfen nicht geladen werden. Akkus dürfen nicht mit anderen Mieln reaktiviert,
nicht auseinandergenommen, erhitzt oder ins oene Feuer geworfen werden (Explosionsgefahr!).
Akkukontakte und Gerätekontakte vor dem Einlegen reinigen.
Bei falsch eingelegtem Akku besteht Explosionsgefahr!
Ersetzen Sie Akkus nur durch Akkus des richtigen Typs und der richtigen Modellnummer.
Vorsicht! Akkus keinen extremen Bedingungen aussetzen.
48
Nicht auf Heizkörpern ablegen, nicht direkter Sonnenstrahlung aussetzen!
Ausgelaufene oder beschädigte Akkus können bei Berührung mit der Haut Verätzungen verursachen.
Benutzen Sie in diesem Fall geeignete Schutzhandschuhe. Reinigen Sie das Baeriefach mit einem
trockenen Tuch.
Wenn das Gerät längere Zeit nicht benutzt wird, nehmen Sie den Akku heraus.
11.2.2 Entsorgung
Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bie führen Sie diese
entsprechend sortiert wieder dem “Dualen System” zu. Dieses Produkt darf am Ende seiner Lebensdauer nicht
über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von
elektrischen und elektronischen Geräten abgegeben werden.
Das -Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.
49
Die Werkstoe sind gemäß ihrer Kennzeichnung wiederverwertbar.
Mit der Wiederverwendung, der stoichen Verwertung oder anderen Formen der Verwertung von Altgeräten
leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
Bie erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Achten Sie darauf, dass die
leeren Baerien/Akkus sowie Elektronikschro nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt
werden (Rücknahme durch den Fachhandel, Sondermüll).
50
Baerien/Akkus können Gistoe enthalten, die die Gesundheit und die Umwelt schädigen. Baerien/Akkus
unterliegen der europäischen Richtlinie 2006/66/EG. Diese dürfen nicht mit dem normalen Hausmüll entsorgt
werden.
Entsorgungshinweise:
Entsorgung der Verpackung:
Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten
Materialien sind umweltverträglich und wieder verwertbar. Bie helfen Sie mit und entsorgen Sie die
51
Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem Händler
oder über Ihre kommunale Entsorgungseinrichtung.
Erstickungsgefahr! Verpackung und deren Teile nicht Kindern überlassen. Erstickungsgefahr durch
Folien und andere Verpackungsmaterialien.
Entsorgung des Gerätes:
Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoe
wieder gewonnen werden. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach
Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Gerätes. Vor der Entsorgung des
Gerätes sollten enthaltene Baerien/Akkus entfernt werden.
Dieses Gerät ist entsprechend der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE)
gekennzeichnet.
52
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt
werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen
Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der
Verpackung weist darauf hin. Die Werkstoe sind gemäß ihrer Kennzeichnung wiederverwertbar.
Mit der Wiederverwendung, der stoichen Verwertung oder anderen Formen der Verwertung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
Wichtiger Hinweis zur Entsorgung von Baerien/Akkus: Baerien/Akkus können Gistoe enthalten,
die die Umwelt schädigen. Entsorgen Sie Baerien/Akkus deshalb unbedingt entsprechend der
geltenden gesetzlichen Bestimmungen. Werfen Sie Baerien/Akkus niemals in den normalen Hausmüll.
Sie können verbrauchte Baerien/Akkus bei Ihrem Fachhändler oder an speziellen Entsorgungsstellen
unentgeltlich entsorgen.
53
11.2.3 Rechtliche Hinweise
Hiermit erklärt TechniSat, dass der Funkanlagentyp Digitalradio der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
TECHNIRADIO RDR: hp://konf.tsat.de/?ID=22184
AQINOVA Digital 1: hp://konf.tsat.de/?ID=22188
VIOLA 3: hp://konf.tsat.de/?ID=22189
TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder
unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen habar.
Änderungen und Druckfehler vorbehalten. Stand 12/18.
Abschri und Vervielfältigung nur mit Genehmigung des Herausgebers. Die jeweils aktuelle Version der
Anleitung erhalten Sie im PDF-Format im
Downloadbereich der TechniSat-Homepage unter www.technisat.de.
54
TECHNIRADIO RDR, VIOLA 3, AQINOVA Digital 1 und TechniSat sind eingetragene Warenzeichen der:
TechniSat Digital GmbH
TechniPark
Julius-Saxler-Straße 3
D-54550 Daun/Eifel
www.technisat.de
11.2.4 Servicehinweise
Dieses Produkt ist qualitätsgeprü und mit der gesetzlichen Gewährleistungszeit von 24 Monaten
ab Kaufdatum versehen. Bie bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei
Gewährleistungsansprüchen wenden Sie sich bie an den Händler des Produktes.
Hinweis! Für Fragen und Informationen oder wenn es mit diesem Gerät zu einem Problem kommt, ist
unsere Technische Hotline:
55
Mo. - Fr. 8:00 - 20:00 unter Tel.:
03925/9220 1800 erreichbar.
Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bie ausschließlich folgende Anschri:
Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen
der jeweiligen Inhaber.
TechniSat Digital GmbH
Service-Center
Nordstr. 4a
39418 Staßfurt
56
12 Technische Daten / Herstellerhinweise
Technische Änderungen und Irrtümer vorbehalten.
Empfangswege DAB/DAB+, FM, USB, AUX
Stromversorgung DC: 5V, 500mA
Akku 3,7V/800mAh Li-Ion,
Frequenzen UKW: 87,5-108MHz
DAB/DAB+: 174-240MHz
Antenne In Handschlaufe integriert
Audio Ausgangsleistung Mono 3W RMS, 4 Ohm
57
Zustand der LED Blau: Akku wird geladen
Grün: Akku vollständig
geladen
Rot: Akku schwach
Weiß:
Taschenlampenmodus
Gewicht 124g
Abmessungen (BxHxT) 127mm x 60mm x 24mm
58
59
07022018ORV5
Loading...
