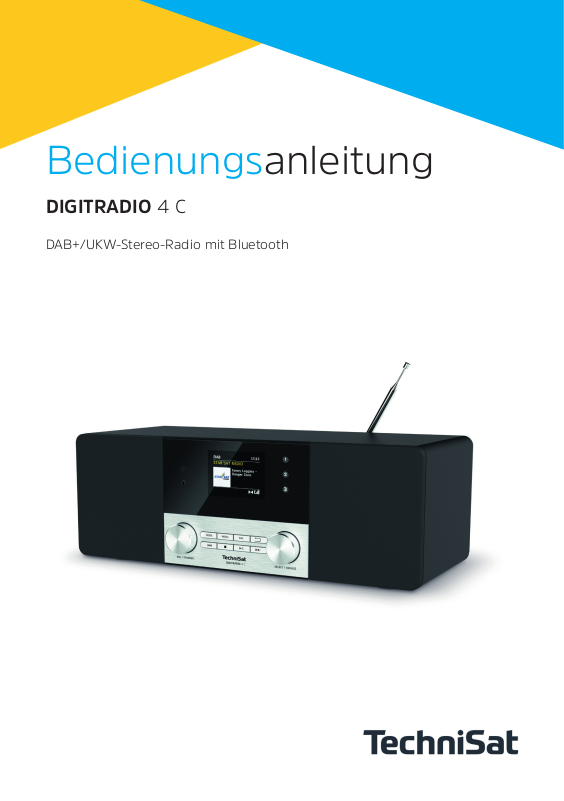

Bedienungsanleitung
DIGITRADIO 4 C
DAB+/UKW-Stereo-Radio mit Bluetooth
1 Abbildungen
1.1 Ansicht von vorne
21
3
1.2 Ansicht von hinten
84 75 6 9
1110 12 13
3
2
1 Infrarot-Empfänger
2 Farb-Display
3 Lautsprecher
4 Kopöreranschluss (3,5mm Klinke)
5 VOL/STANDBY Drehregler
6 Wiedergabetasten (nur im Bluetooth-Betrieb):
Vorheriger Titel
Stopp
Wiedergabe/Pause
Nächster Titel
7 Funktionstasten:
MODE Quellenwahl/Modusumschaltung
MENU Aufruf des Hauptmenüs
FAV Favoritenspeicher
Zurück Auswahl abbrechen, Menü verlassen, Schri zurück
8 Direktwahltasten 1...3
9 SELECT/SNOOZE Drehregler (die Taste funktioniert auch als INFO-Taste)
10 Service-Anschluss
11 Antennenanschluss (F-Buchse, für Teleskopantenne)
12 AUX-In (3,5mm Klinke)
13 Netzteilanschluss/Stromversorgung DC 12V, 3A
1.3 Fernbedienung
14 Mute/Stumm
14
15
16
17
18
19
20
21
22
23
24
26
15 Equalizer/EQ
27
16 SCAN
28
17 Wiederholung*
29
30
18 Zufallswiedergabe*
31
32
19 Vorheriger Titel
20 Stopp
33
34
21 MENÜ
22 OK / Auswahl
35
23 Lautstärke - /
36
37
24 BACK / Zurück
25 Zierneingabe*
26 Ein-/Standby
27 Sleeptimer
38
28 Wecker 1 / 2
29 Ordner -*
25
39
30 Ordner +*
31 Nächster Titel
32 Wiedergabe/Pause
33 Mode/Quelle
34 Programm + /
*Bei diesem Gerät ohne Funktion.
35 Lautstärke + /
36 Programm - /
37 INFO
38 Zierntasten/
Direktwahltasten
39 FAV-Speicher
3
2 Inhaltsverzeichnis
1 Abbildungen ............................................................................................................... 2
1.1 Ansicht von vorne ....................................................................................................................... 2
1.2 Ansicht von hinten ..................................................................................................................... 2
1.3 Fernbedienung ..............................................................................................................................3
2 Inhaltsverzeichnis ..................................................................................................... 4
3 Vorwort ........................................................................................................................ 6
3.1 Die Zielgruppe dieser Bedienungsanleitung .................................................................. 6
3.1.1 Bestimmungsgemäßer Gebrauch ....................................................................................... 6
3.2 Wichtige Hinweise ...................................................................................................................... 6
3.2.1 Sicherheit ........................................................................................................................................ 6
3.2.2 Entsorgung ..................................................................................................................................... 9
3.2.3 Rechtliche Hinweise .................................................................................................................. 11
3.2.4 Servicehinweise..........................................................................................................................12
4 Aufstellen des Gerätes........................................................................................... 12
5 Beschreibung des DIGITRADIO 4 C .................................................................... 14
5.1 Der Lieferumfang ...................................................................................................................... 14
5.2 Die besonderen Eigenschaen des DIGITRADIO 4 C ............................................... 14
5.3 DIGITRADIO 4 C zum Betrieb vorbereiten.....................................................................14
5.3.1 Teleskopantenne anschließen und ausrichten ............................................................ 14
5.3.2 Netzteil anschließen ................................................................................................................ 14
5.3.3 Baerien in Fernbedienung einlegen ...............................................................................15
5.3.4 Kopörer benutzen ..................................................................................................................15
5.4 Allgemeine Geräte-Funktionen ..........................................................................................16
5.4.1 Gerät einschalten ...................................................................................................................... 16
5.4.2 Gerät ausschalten ..................................................................................................................... 16
5.4.3 Quellenwahl ..................................................................................................................................17
5.4.4 Lautstärke einstellen .................................................................................................................17
5.4.5 Display ............................................................................................................................................ 18
6 Menübedienung ....................................................................................................... 19
7 Die DAB+ (Digital Radio)-Funktion ..................................................................... 19
7.1 Was ist DAB+ .............................................................................................................................. 19
7.1.1 Datenkomprimierung ............................................................................................................. 20
7.1.2 Audio Stream ............................................................................................................................. 20
7.2 DAB+ (Digital Radio) Empfang .......................................................................................... 20
7.2.1 Vollständigen Suchlauf durchführen ............................................................................. 20
7.2.2 Sender wählen ........................................................................................................................... 21
7.2.3 DAB+ -Sender auf einem Speicherplatz ablegen ...................................................... 21
7.2.4 DAB+ -Sender von einem Speicherplatz abrufen ..................................................... 21
7.2.5 Überschreiben/Löschen einer Programmplatz-Speicherung...............................21
7.2.6 Signalstärke ..................................................................................................................................22
7.2.7 Manuell einstellen .....................................................................................................................22
7.2.8 Lautstärkeanpassung (DRC) .................................................................................................22
4
7.2.9 Inaktive Sender löschen .........................................................................................................23
8 FM (UKW)-Betrieb ................................................................................................... 23
8.1 UKW-Radiobetrieb einschalten ..........................................................................................23
8.2 FM (UKW)-Empfang mit RDS-Informationen ...............................................................23
8.3 Automatische Sendersuche .................................................................................................23
8.4 Manuelle Sendersuche .......................................................................................................... 24
8.5 Suchlauf-Einstellung ............................................................................................................... 24
8.6 Audio-Einstellung ..................................................................................................................... 24
8.7 UKW-Sender auf einem Speicherplatz ablegen ........................................................ 24
8.8 UKW-Sender von einem Speicherplatz abrufen ........................................................25
8.9 Überschreiben/Löschen einer Programmplatz-Speicherung...............................25
9 Bluetooth ...................................................................................................................25
9.1 Bluetooth-Betrieb einschalten ...........................................................................................25
9.2 Externes Gerät koppeln ..........................................................................................................25
9.3 Koppelung aueben ...............................................................................................................26
10 Audioeingang ...........................................................................................................26
11 Weitere Funktionen ................................................................................................ 27
11.1 Sleep-Timer ..................................................................................................................................27
11.2 Wecker ...........................................................................................................................................27
11.2.1 Wecker einrichten .....................................................................................................................27
11.2.2 Wecker nach Alarm ausschalten .......................................................................................28
11.3 Equalizer ........................................................................................................................................28
11.3.1 MeinEQ ...........................................................................................................................................28
12 Systemeinstellungen ..............................................................................................29
12.1 Uhrzeit- und Datumseinstellungen .................................................................................. 29
12.1.1 Zeit/Datum manuell einstellen .......................................................................................... 29
12.1.2 Zeitaktualisierung ..................................................................................................................... 29
12.1.3 Uhrzeitformat einstellen ........................................................................................................30
12.1.4 Datumsformat einstellen .......................................................................................................30
12.2 Display Einstellungen...............................................................................................................30
12.3 Sprache ...........................................................................................................................................31
12.4 Werkseinstellung ........................................................................................................................31
12.5 SW-Version ...................................................................................................................................32
12.6 SW-Update ..................................................................................................................................32
13 Reinigen ..................................................................................................................... 32
14 Fehler beseitigen ....................................................................................................33
15 Technische Daten / Herstellerhinweise ............................................................34
5
3 Vorwort
Diese Bedienungsanleitung hil Ihnen beim bestimmungsgemäßen und sicheren
Gebrauch Ihres Radio-Gerätes, im folgenden DIGITRADIO 4 C oder Gerät genannt.
3.1 Die Zielgruppe dieser Bedienungsanleitung
Die Bedienungsanleitung richtet sich an jede Person, die das Gerät aufstellt, bedient,
reinigt oder entsorgt.
3.1.1 Bestimmungsgemäßer Gebrauch
Das Gerät ist für den Empfang von DAB+/UKW-Radiosendungen entwickelt. Es
kann Medien über Bluetooth wiedergeben. Das Gerät ist für den privaten Gebrauch
konzipiert und nicht für gewerbliche Zwecke geeignet.
3.2 Wichtige Hinweise
Bie beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken
zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum
Umweltschutz zu leisten.
Lesen Sie bie alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese
für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser
Bedienungsanleitung und auf der Rückseite des Gerätes.
Achtung - Kennzeichnet einen wichtigen Hinweis, den Sie zur Vermeidung
von Gerätedefekten, Datenverlusten/-missbrauch oder ungewolltem Betrieb
unbedingt beachten sollten.
Tipp - Kennzeichnet einen Hinweis zur beschriebenen Funktion sowie eine
im Zusammenhang stehende und evtl. zu beachtende andere Funktion mit
Hinweis auf den entsprechenden Punkt der Anleitung.
3.2.1 Sicherheit
Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor
Sie Ihr DIGITRADIO 4 C in Betrieb nehmen. Der Hersteller übernimmt keine Haung
für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der
Sicherheitsvorkehrungen entstanden sind.
Önen Sie niemals das Gerät!
Das Berühren spannung führender Teile ist lebensgefährlich!
Ein eventuell notwendiger Eingri darf nur von geschultem Personal
vorgenommen werden.
Das Gerät darf nur in gemäßigtem Klima betrieben werden.
Bei längerem Transport bei Kälte und dem anschließenden Wechsel in warme
Räume nicht sofort einschalten; Temperaturausgleich abwarten.
Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus. Ist Wasser in das
Gerät gelangt, schalten Sie es aus und verständigen Sie den Service.
6
Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum
normalen Gebrauch erwärmen.
Bei Gewier sollten Sie das Gerät von der Netzsteckdose trennen.
Überspannung kann das Gerät beschädigen.
Bei auälligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen
Fehlfunktionen, Beschädigungen an Gehäuse das Gerät ausschalten und den
Service verständigen.
Das Gerät darf nur mit der auf dem Netzteil angegebenen Netzspannung
betrieben werden.
Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.
Das Netzteil darf erst angeschlossen werden, nachdem die Installation
vorschrismäßig beendet ist.
Wenn das Netzteil defekt ist bzw. wenn das Gerät sonstige Schäden aufweist,
darf es nicht in Betrieb genommen werden.
Beim Abziehen des Netzteils von der Steckdose am Stecker ziehen - nicht am
Kabel.
Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools
oder spritzendem Wasser in Betrieb.
Versuchen Sie niemals ein defektes Gerät selbst zu reparieren. Wenden Sie
sich immer an eine unserer Kundendienststellen.
Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes
fallen. Die Anschlusskontakte nicht mit metallischen Gegenständen oder den
Fingern berühren. Die Folge können Kurzschlüsse sein.
Es dürfen keine oenen Brandquellen, wie z.B. brennende Kerzen auf das
Gerät gestellt werden.
Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen.
Das Gerät bleibt auch in ausgeschaltetem Zustand/Standby mit dem
Stromnetz verbunden. Ziehen Sie den Netzstecker aus der Steckdose, falls Sie
das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am
Stecker, nicht am Kabel.
Hören Sie Musik oder Radio nicht mit großer Lautstärke. Dies kann zu
bleibenden Gehörschäden führen.
7
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn,
sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder
erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit
dem Gerät spielen.
Es ist verboten Umbauten am Gerät vorzunehmen.
Beschädigte Geräte bzw. beschädigte Zubehörteile dürfen nicht mehr
verwendet werden.
Die mitgelieferte Teleskopantenne darf nur handfest angezogen werden.
Ansonsten kann der Antennenschluss beschädigt werden und es kann zu
Empfangsstörungen kommen.
Umgang mit Baerien
Achten Sie darauf, dass Baerien nicht in die Hände von Kindern gelangen.
Kinder könnten Baerien in den Mund nehmen und verschlucken. Dies kann
zu ernsthaen Gesundheitsschäden führen. In diesem Fall sofort einen Arzt
aufsuchen! Bewahren Sie deshalb Baerien für Kleinkinder unerreichbar auf.
Das Gerät nur mit den für dieses Gerät zugelassenen Baerien betreiben.
Normale Baerien dürfen nicht geladen werden. Baerien dürfen nicht mit
anderen Mieln reaktiviert, nicht auseinandergenommen, erhitzt oder ins
oene Feuer geworfen werden (Explosionsgefahr!).
Baeriekontakte und Gerätekontakte vor dem Einlegen reinigen.
Bei falsch eingelegter Baerie besteht Explosionsgefahr!
Ersetzen Sie Baerien nur durch Baerien des richtigen Typs und der richtigen
Modellnummer
Vorsicht! Baerien keinen extremen Bedingungen aussetzen.
Nicht auf Heizkörpern ablegen, nicht direkter Sonnenstrahlung aussetzen!
Ausgelaufene oder beschädigte Baerien können bei Berührung mit der
Haut Verätzungen verursachen. Benutzen Sie in diesem Fall geeignete
Schutzhandschuhe. Reinigen Sie das Baeriefach mit einem trockenen Tuch.
Wenn das Gerät längere Zeit nicht benutzt wird, nehmen Sie die Baerien
heraus.
8
3.2.2 Entsorgung
Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren
Materialien. Bie führen Sie diese entsprechend sortiert wieder dem “Dualen System”
zu. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen
Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das
Recycling von elektrischen und elektronischen Geräten abgegeben werden.
Das -Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung
weist darauf hin.
Die Werkstoe sind gemäß ihrer Kennzeichnung wiederverwertbar.
Mit der Wiederverwendung, der stoichen Verwertung oder anderen Formen der
Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer
Umwelt.
Bie erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
Achten Sie darauf, dass Elektronikschro nicht in den Hausmüll gelangen, sondern
sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll).
Baerien/Akkus können Gistoe enthalten, die die Gesundheit und die Umwelt
schädigen. Baerien/Akkus unterliegen der europäischen Richtlinie 2006/66/EG.
Diese dürfen nicht mit dem normalen Hausmüll entsorgt werden.
Entsorgungshinweise:
Entsorgung der Verpackung:
Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung
geschützt. Alle eingesetzten Materialien sind umweltverträglich und
wieder verwertbar. Bie helfen Sie mit und entsorgen Sie die Verpackung
umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem
Händler oder über Ihre kommunale Entsorgungseinrichtung.
Erstickungsgefahr! Verpackung und deren Teile nicht Kindern überlassen.
Erstickungsgefahr durch Folien und andere Verpackungsmaterialien.
9
Entsorgung des Gerätes:
Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können
wertvolle Rohstoe wieder gewonnen werden. Erkundigen Sie sich in Ihrer
Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und
sachgerechten Entsorgung des Gerätes. Vor der Entsorgung des Gerätes
sollten enthaltene Baerien/Akkus entfernt werden.
Dieses Gerät ist entsprechend der Richtlinie 2012/19/EU über Elektro- und
Elektronik-Altgeräte (WEEE) gekennzeichnet.
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen
Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt
für das Recycling von elektrischen und elektronischen Geräten abgegeben
werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der
Verpackung weist darauf hin. Die Werkstoe sind gemäß ihrer Kennzeichnung
wiederverwertbar. Mit der Wiederverwendung, der stoichen Verwertung
oder anderen Formen der Verwertung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutze unserer Umwelt.
Wichtiger Hinweis zur Entsorgung von Baerien/Akkus: Baerien/Akkus
können Gistoe enthalten, die die Umwelt schädigen. Entsorgen Sie
Baerien/Akkus deshalb unbedingt entsprechend der geltenden gesetzlichen
Bestimmungen. Werfen Sie Baerien/Akkus niemals in den normalen
Hausmüll. Sie können verbrauchte Baerien/Akkus bei Ihrem Fachhändler oder
an speziellen Entsorgungsstellen unentgeltlich entsorgen.
10
3.2.3 Rechtliche Hinweise
Hiermit erklärt TechniSat, dass der Funkanlagentyp DIGITRADIO 4 C
der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EUKonformitätserklärung ist unter der folgenden Internetadresse verfügbar:
hp://konf.tsat.de/?ID=22447
TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen,
Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung,
Modifikationen oder Unfällen habar.
Änderungen und Druckfehler vorbehalten. Stand 06/19.
Abschri und Vervielfältigung nur mit Genehmigung des Herausgebers. Die
jeweils aktuelle Version der Anleitung erhalten Sie im PDF-Format im
Downloadbereich der TechniSat-Homepage unter www.technisat.de.
DIGITRADIO 4 C und TechniSat sind eingetragene Warenzeichen der:
TechniSat Digital GmbH
TechniPark
Julius-Saxler-Straße 3
D-54550 Daun/Eifel
www.technisat.de
11
3.2.4 Servicehinweise
Dieses Produkt ist qualitätsgeprü und mit der gesetzlichen
Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen.
Bie bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei
Gewährleistungsansprüchen wenden Sie sich bie an den Händler des
Produktes.
Hinweis!
Für Fragen und Informationen oder wenn es mit diesem Gerät zu einem
Problem kommt, ist unsere Technische Hotline:
Mo. - Fr. 8:00 - 18:00 unter Tel.:
03925/9220 1800 erreichbar.
Reparaturauräge können auch direkt online unter
www.technisat.de/reparatur, beauragt werden.
Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bie
ausschließlich folgende Anschri:
TechniSat Digital GmbH
Service-Center
Nordstr. 4a
39418 Staßfurt
Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder
eingetragene Warenzeichen der jeweiligen Inhaber.
4 Aufstellen des Gerätes
> Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund.
Sorgen Sie für gute Belüung.
Achtung!:
> Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder
in der Nähe von Gardinen und Wandbehängen auf. Die Lüungsönungen
könnten verdeckt werden. Die notwendige Luzirkulation kann dadurch
unterbrochen werden. Dies könnte möglicherweise zu einem Gerätebrand
führen.
> Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern
auf. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit
außergewöhnlich viel Staub.
> Der Standort darf nicht in Räumen mit hoher Lufeuchtigkeit, z. B. Küche
oder Sauna, gewählt werden, da Niederschläge von Kondenswasser zur
Beschädigung des Gerätes führen können. Das Gerät ist für die Verwendung
in trockener Umgebung und in gemäßigtem Klima vorgesehen und darf nicht
Tropf- oder Spritzwasser ausgesetzt werden.
12
> Beachten Sie, dass die Gerätefüße u. U. farbige Abdrücke auf bestimmten
Möbeloberflächen hinterlassen könnten. Verwenden Sie einen Schutz zwischen
Ihren Möbeln und dem Gerät.
> Halten Sie das DIGITRADIO 4 C von Geräten fern, die starke Magnetfelder
erzeugen.
> Stellen Sie keine schweren Gegenstände auf das Gerät.
> Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann
sich im Inneren des Gerätes Feuchtigkeit niederschlagen. Warten Sie in diesem
Fall etwa eine Stunde, bevor Sie es in Betrieb nehmen.
> Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.
> Stellen Sie sicher, dass das Netzkabel oder das Netzteil immer leicht
zugänglich sind, sodass Sie das Gerät schnell von der Stromversorgung
trennen können!
> Die Steckdose sollte möglichst nah am Gerät sein.
> Zur Netzverbindung Netzstecker vollständig in die Steckdose stecken.
> Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und
vermeiden Sie die Verwendung von Mehrfachsteckdosen!
> Netzstecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen
Schlages!
> Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort
Netzstecker aus der Steckdose ziehen!
> Wenn das Gerät längere Zeit nicht benutzt wird, z. B. vor Antri einer längeren
Reise, ziehen Sie den Netzstecker.
> Wenn das Gerät längere Zeit nicht betrieben wird, entnehmen Sie die Baerie,
da diese auslaufen und das Gerät beschädigen kann. Nimmt die Reichweite
der Fernbedienung ab, sollte die Baerie ausgewechselt werden.
> Zu hohe Lautstärke, besonders bei Kopörern, kann zu Gehörschäden führen.
13
5 Beschreibung des DIGITRADIO 4 C
5.1 Der Lieferumfang
Bie überprüfen sie vor Inbetriebnahme, ob der Lieferumfang vollständig ist:
1x DIGITRADIO 4 C
1x Teleskopantenne mit Montagewerkzeug
1x Fernbedienung
1x Baerien für Fernbedienung
1x Netzteil
1x Bedienungsanleitung
5.2 Die besonderen Eigenschaen des DIGITRADIO 4 C
Das DIGITRADIO 4 C besteht aus einem DAB+/UKW-Empfänger, mit folgend
aufgeführten Funktionen:
- Sie können bis zu 20 DAB+ und 20 UKW-Sender speichern.
- Das Radio empfängt auf den Frequenzen UKW 87,5–108 MHz (analog) und
DAB+ 174,9–239,2 MHz (digital).
- Das Gerät verfügt über eine Zeit- und Datumsanzeige.
- 3 Direktwahltasten.
- Musikwiedergabe über eine Bluetooth-Verbindung.
- Farb-Display
5.3 DIGITRADIO 4 C zum Betrieb vorbereiten
5.3.1 Teleskopantenne anschließen und ausrichten
Die Anzahl und Qualität der zu empfangenden Sender hängt von den
Empfangsverhältnissen am Aufstellort ab. Mit der Teleskopantenne kann ein
ausgezeichneter Empfang erzielt werden.
> Schrauben Sie die Teleskopantenne auf den Antennenanschluss (11) und
ziehen Sie sie mit dem Montagewerkzeug handfest.
> Richten Sie die Teleskopantenne auf und ziehen Sie sie der Länge nach aus.
Wichtig ist o die exakte Ausrichtung der Teleskopantenne, insbesondere in
den Randgebieten des DAB+ -Empfangs. Im Internet kann man z. B. unter
„www.dabplus.de“ die Lage des nächstgelegenen Sendemastes schnell
ausfindig machen.
Starten Sie den ersten Suchlauf an einem Fenster in Richtung des
Sendemastes. Bei schlechtem Weer kann der DAB+ -Empfang nur
eingeschränkt möglich sein.
Fassen Sie die Teleskopantenne während der Wiedergabe eines Senders nicht
an. Dies kann zu Empfangsbeeinträchtigungen und Tonaussetzern führen.
5.3.2 Netzteil anschließen
> Verbinden Sie das mitgelieferten Netzteil mit der mit DC-IN (13) beschrieten
Buchse an der Rückseite des DIGITRADIO 4 C. Verbinden Sie danach das
Netzteil mit dem Stromnetz.
14
Vergewissern Sie sich, dass die Betriebsspannung des Netzteils mit der
örtlichen Netzspannung übereinstimmt, bevor Sie es in die Wandsteckdose
stecken.
5.3.3 Baerien in Fernbedienung einlegen
> Önen Sie das Baeriefach auf der Rückseite der Fernbedienung, indem Sie
es in Pfeilrichtung schieben.
> Legen Sie die Baerien (2x AAA 1,5V) gemäß der im Baeriefach
abgebildeten Polung in das Baeriefach ein.
> Schließen Sie den Baeriefachdeckel wieder sorgfältig, so dass die
Haltelaschen des Deckels im Gehäuse einrasten.
Zum Betrieb der Fernbedienung benötigen Sie eine alkalische Baerie, Typ
Mignon, 1,5 V, LR6/AA. Achten Sie beim Einlegen auf die richtige Polung.
Wechseln Sie eine schwächer werdende Baerie rechtzeitig aus.
Auslaufende Baerien können Beschädigungen an der Fernbedienung
verursachen.
Wenn das Gerät längere Zeit nicht benutzt wird, nehmen Sie die Baerie aus
der Fernbedienung.
Wichtiger Hinweis zur Entsorgung: Baerien können Gistoe enthalten,
die die Umwelt schädigen. Entsorgen Sie die Baerien deshalb unbedingt
entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie die
Baerie niemals in den normalen Hausmüll.
Legen Sie die Fernbedienung nicht an extrem heißen oder sehr feuchten
Stellen ab.
5.3.4 Kopörer benutzen
Gehörschäden!
Hören Sie Radio nicht mit großer Lautstärke über Kopörer. Dies kann zu bleibenden
Gehörschäden führen. Regeln Sie vor der Verwendung von Kopörern die
Gerätelautstärke auf minimale Lautstärke.
Verwenden Sie nur Kopörer mit 3,5 Millimeter Stereo-Klinkenstecker.
> Stecken Sie den Stecker des Kopörers in die Kopörerbuchse des Gerätes.
Die Klangwiedergabe erfolgt jetzt ausschließlich über den Kopörer, der
Lautsprecher ist stumm geschaltet.
> Wenn Sie wieder über die Lautsprecher hören möchten, ziehen Sie den
Stecker des Kopörers aus der Kopörerbuchse des Gerätes.
15
Wollen Sie die maximale Lautstärke einstellen, erscheint kurz vor dem
erreichen der maximal möglichen Lautstärke die Hinweismeldung [Achtung!
Hohe Lautstärke! OK?]. Bestätigen Sie die Meldung durch drücken der Taste
OK. Anschließend können Sie die Lautstärke auf den maximal möglichen Wert
regeln. Die Einstellung wird bis zum nächsten Aus-/Einschalten des Gerätes
gespeichert.
5.4 Allgemeine Geräte-Funktionen
5.4.1 Gerät einschalten
> Um einen guten DAB+/FM(UKW)-Empfang zu gewährleisten, ziehen Sie
bie die Antenne, die sich an der Rückseite des Gerätes befindet, ganz aus.
Beachten Sie hierzu auch Punkt 5.3.1.
> Bereiten Sie das DIGITRADIO 4 C zunächst wie unter Punkt 5.3.1 und 5.3.2
beschrieben, zum Betrieb vor.
> Durch Drücken des VOL/STANDBY Drehreglers (5) oder Ein/Standby (26) auf
der Fernbedienung, schalten Sie das DIGITRADIO 4 C ein.
Nach dem erstmaligen Einschalten müssen Sie zuerst die [Sprache]
festlegen. Wählen Sie hierzu mit den Tasten oder eine der zur Verfügung
stehenden Sprachen und bestätigen Sie die Auswahl durch Drücken der Taste
OK. Anschließend führt das Gerät automatisch einen vollständigen Suchlauf
im DAB-Modus durch. Während des Suchlaufs zeigt die Displayinformation
den Fortschri, sowie die Anzahl der gefundenen Digitalradio-Stationen an.
Nach Beendigung des Sendersuchlaufs wird das erste DAB+ Programm
wiedergegeben.
5.4.2 Gerät ausschalten
> Durch kurzes Drücken der Taste Ein/Standby können Sie das Gerät in den
Standby-Modus schalten. Im Display erscheint kurz der Hinweis [Standby].
Datum und Uhrzeit werden im Display angezeigt. Die Displayhelligkeit im
Standby-Modus können Sie wie unter Punkt 12.2 beschrieben ändern.
> Durch Gedrückt-halten der Taste Ein/Standby wird das Gerät in den
Stromsparmodus gebracht und die Anzeige des Displays erlischt. Im Display
erscheint kurz der Hinweis [Power o].
16
5.4.3 Quellenwahl
> Mit der Taste MODE kann zwischen den Quellen DAB+ (Digital Radio), FM
(UKW), Bluetooth und AUX umgeschaltet werden. Drücken Sie hierzu die
Taste mehrmals, oder wählen Sie die Quelle mit dem SELECT/SNOOZE
Drehregler.
Die Quellen werden anhand eines Symbols dargestellt.
DAB+
FM (UKW)
Bluetooth
AUX-Analog
5.4.4 Lautstärke einstellen
> Stellen Sie die Lautstärke mit den Tasten VOL +/- der Fernbedienung oder
durch drehen des VOL/STANDBY Drehreglers am Gerät ein.
- Im Uhrzeigersinn drehen – lauter
- Gegen den Uhrzeigersinn drehen – leiser.
Die eingestellte Lautstärke wird im Display anhand eines Balkendiagrammes gezeigt.
Beachten Sie auch Punkt 5.3.4 zum Betrieb mit angeschlossenen Kopörern.
> Drücken Sie die Taste Mute/Stummschaltung (14), um den Ton direkt
stummzuschalten. Drücken Sie die Taste erneut, um die zuletzt eingestellte
Lautstärke wiederzugeben.
Wird die Lautstärke komple heruntergeregelt (Stumm), schaltet das Gerät
nach ca. 15 Minuten in den Standby-Modus.
17
5.4.5 Display
Je nach gewählter Funktion oder Option, werden im Display folgende Informationen
angezeigt:
Quelle
Uhrzeit
Sendername
Titelname/
Albumcover/
Zusatinfos
Slideshow
Empfangsstärke
Aktive Wecker
Aktiver
Favoritenliste
Stereo-Ton
Sleeptimer
5.4.5.1 Displayanzeigen aufrufen
> Drücken Sie die Taste MENU und wählen Sie mit den Tasten / das
Untermenü [Displayeinst.] > [Display]. Drücken Sie anschließend die Taste
OK. Wählen Sie mit den Tasten / und OK eine Anzeigeoption. Sie haben
die Wahl, sich folgende Infos anzeigen zu lassen:
Im DAB+ -Betrieb (gewählte Funktion wird mit einem “*” gekennzeichnet):
[Lauext] (durchlaufender Text mit zusätzlichen Informationen, die die Sender
u. U. Bereitstellen), [Signalqualität], [Programmtyp], [Ensemble], [Frequenz],
[Bitrate und Codec] und [Datum].
Im FM/UKW-Betrieb (gewählte Funktion wird mit einem “*” gekennzeichnet):
[Radiotext] (falls ausgesendet), [Programmtyp] (PTY), [Frequenz],
[Audioinformation] und [Datum].
Im Bluetooth-Betrieb (gewählte Funktion wird mit einem “*” gekennzeichnet):
[Status] (Gerätename), [Titel/Künstler/Album] und [Datum].
Alternativ kann auch der SELECT/SNOOZE Drehregler am Gerät, oder die
Tasten INFO oder OK auf der Fernbedienung gedrückt werden, um die
Displayanzeigen umzuschalten.
5.4.5.2 Slideshow
Einige DAB+ Sender übertragen Zusätzliche Informationen wie z. B. Albumcover des
Aktuellen Titels, Werbung oder Weerdaten. Die Größe des Fensters kann mit der
Taste Play/Pause oder im Menü unter [Displayeinst.] > [Slide-Show] eingestellt
werden.
18
6 Menübedienung
Über das Menü gelangen Sie zu allen Funktionen und Einstellungen des DIGITRADIO
4 C. Die Menü-Navigation erfolgt mit den Tasten MENU, BACK, / und OK.
Das Menü ist aufgeteilt in Untermenüs und enthält je nach gewählter Quelle
unterschiedliche Menüpunkte bzw. aktivierbare Funktionen. Zum Önen des Menüs,
einfach die Taste MENU kurz drücken. Um in Untermenüs zu wechseln, drücken Sie
zuerst die Tasten / , um ein Untermenü anzuzeigen und anschließend die Taste
OK, um das Untermenü aufzurufen. Ein Sternchen (*) Markiert die aktuelle Auswahl.
Menü schließen: Taste MENU oder BACK mehrmals drücken (je nachdem,
in welchem Untermenü Sie sich befinden), bis das aktuelle Radioprogramm
wieder angezeigt wird.
Einstellungen werden erst durch Drücken der Taste OK gespeichert.
Wird stadessen die Taste BACK gedrückt, wird die Einstellungen nicht
übernommen und gespeichert (die Taste MENU übernimmt hier auch die
Funktion einer “Zurück”-Taste und das Menü wird verlassen).
Funktionen und zu drückende Tasten werden in dieser Bedienungsanleitung in
fe dargestellt. Displayanzeigen in [eckigen Klammern].
Einige Textdarstellungen (z. B. Menüeinträge, Senderinformationen) sind
eventuell für die Anzeige im Display zu lang. Diese werden dann nach kurzer
Zeit als Lauext dargestellt.
Hinweis zur Bedienung am Gerät:
Sowohl der VOL/STANDBY Drehregler als auch der SELECT/SNOOZE
Drehregler können gedreht und gedrückt werden.
Drücken des VOL/STANDBY Drehreglers: Gerät Ein-/Ausschalten
Drehen des VOL/STANDBY Drehreglers: Lautstärke einstellen
Drücken des SELECT/SNOOZE Drehreglers: Auswahl / OK / Info /Schlummern
Drehen des SELECT/SNOOZE Drehreglers: P+/- bzw. / .
Alle nachfolgenden Bedienschrie werden anhand der Tasten auf der
Fernbedienung erklärt. Drücken Sie die entsprechende Tasten am Gerät, wenn
Sie die Funktion am Gerät ausführen möchten.
7 Die DAB+ (Digital Radio)-Funktion
7.1 Was ist DAB+
DAB+ ist ein neues digitales Format, durch welches Sie kristallklaren Sound ohne
Rauschen hören können. Anders als bei herkömmlichen Analogradiosendern werden
bei DAB+ mehrere Sender auf ein und derselben Frequenz ausgestrahlt. Dies nennt
man Ensemble oder Multiplex. Ein Ensemble setzt sich aus der Radiostation sowie
mehreren Servicekomponenten oder Datendiensten zusammen, welche individuell
von den Radiostationen gesendet werden. Infos z. B. unter www.dabplus.de oder
www.dabplus.ch
19
7.1.1 Datenkomprimierung
Digital Radio macht sich dabei Eekte des menschlichen Gehörs zunutze. Das
menschliche Ohr nimmt Töne, die unter einer bestimmten Mindestlautstärke liegen,
nicht wahr. Daten, die sich unter der sog. Ruhehörschwelle befinden, können also
herausgefiltert werden. Dies wird ermöglicht, da in einem digitalen Datenstrom
zu jeder Informationseinheit auch die zugehörige relative Lautstärke zu anderen
Einheiten gespeichert ist. In einem Tonsignal werden zudem bei einem bestimmten
Grenzwert die leiseren Anteile von den lauteren überlagert. Alle Toninformationen
in einem Musikstück, die unter die sog. Mithörschwelle fallen, können aus dem zu
übertragenden Signal herausgefiltert werden.
Dies führt zur Datenreduzierung des zu übertragenden Datenstroms, ohne einen
wahrnehmbaren Klangunterschied für den Hörer (HE AAC v2 - Verfahren als
ergänzendes Kodierungsverfahren für DAB+).
7.1.2 Audio Stream
Audiostreams sind bei Digital Radio kontinuierliche Datenströme, die MPEG 1 Audio
Layer 2 Frames enthalten und damit akustische Informationen darstellen. Damit
lassen sich gewohnte Radioprogramme übertragen und auf der Empfängerseite
anhören. Digital Radio bringt Ihnen nicht nur Radio in exzellenter Soundqualität
sondern zusätzliche Informationen. Diese können sich auf das laufende Programm
beziehen oder unabhängig davon sein (z. B. Nachrichten, Weer, Verkehr, Tipps).
7.2 DAB+ (Digital Radio) Empfang
> Drücken Sie die Taste MODE bis [DAB] im Display angezeigt wird.
Wird DAB+ zum ersten Mal gestartet, wird ein kompleer Sendersuchlauf
durchgeführt. Nach Beendigung des Suchlaufes wird der erste Sender in
alphanumerischer Reihenfolge wiedergegeben.
7.2.1 Vollständigen Suchlauf durchführen
Der automatische Suchlauf Vollständiger Suchlauf scannt alle DAB+ Band
III - Kanäle und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt
werden.
Nach Beendigung des Suchlaufes wird der erste Sender in alphanumerischer
Reihenfolge wiedergegeben.
> Um einen vollständigen Suchlauf durchzuführen, drücken Sie die Taste SCAN
auf der Fernbedienung.
Alternativ:
> Önen Sie das MENÜ > [Suchlaufeinst.] > [Voll. Suchlauf] und drücken Sie
die Taste OK.
> Im Display erscheint [Suchlauf...].
Während des Suchlaufs wird ein Fortschrisbalken und die Anzahl an
gefundenen Sendern angezeigt.
20
Wird keine Station gefunden, prüfen Sie die Teleskopantenne und verändern
Sie ggf. den Aufstellort (Punkt 5.3.1 / 3.2.1).
7.2.2 Sender wählen
> Durch drücken der Tasten P+ oder P- kann die Senderliste aufgerufen und
zwischen den verfügbaren Sendern umgeschaltet werden.
Je nach Einstellung unter MENU > [Suchlaufeinst.] > [Senderwechsel], muss
anschließend die Taste OK zur Wiedergabe des gewählten Senders gedrückt
werden (Option: Senderwechsel > Liste) oder der Sender wird automatisch
Wiedergegeben (Option: Senderwechsel > Kanal).
7.2.3 DAB+ -Sender auf einem Speicherplatz ablegen
Der Programm-Speicher kann bis zu 20 Stationen im DAB+ -Bereich
speichern.
> Wählen Sie zunächst den gewünschten Sender aus (siehe Punkt 7.2.2).
> Um diesen Sender auf einem Speicherplatz abzulegen, halten Sie während
der Wiedergabe die Taste FAV gedrückt, bis [Progr. Speichern] im
Display erscheint. Wählen Sie anschließend mit den Tasten / einen
Favoritenspeicher (1...20). Drücken Sie die Taste OK zum Speichern.
> Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang.
Sie können Sender auch direkt auf eine der Direktwahltasten 1...10 speichern,
indem Sie die entsprechende Taste länger gedrückt halten (Taste 0=10).
7.2.4 DAB+ -Sender von einem Speicherplatz abrufen
> Um einen Sender abzurufen, den Sie zuvor im FAV-Speicher abgelegt haben,
drücken Sie kurz die Taste FAV und wählen Sie mit den Tasten / einen
Senderspeicher (1...20). Drücken Sie die Taste OK, zur Wiedergabe des
Senders.
Ist kein Sender auf dem gewählten Programmplatz gespeichert, erscheint im
Display [(leer)].
Alternativ kann auch die entsprechende Direktwahltaste 1...10 auf der
Fernbedienung oder 1...3 am Gerät genutzt werden.
7.2.5 Überschreiben/Löschen einer Programmplatz-Speicherung
> Speichern Sie wie beschrieben einfach einen neuen Sender auf einen
Favoritenspeicherplatz ab.
Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht.
21
7.2.6 Signalstärke
> Drücken Sie mehrmals die Taste INFO, bis der Signalstärkebalken angezeigt
wird.
> Im Display wird die Signalstärke anhand eines Balkendiagrammes dargestellt.
Die Markierung zeigt die Mindestsignalstärke.
Sender, deren Signalstärke unterhalb der erforderlichen Mindestsignalstärke
liegt, senden kein ausreichendes Signal. Richten Sie die Teleskopantenne ggf.
wie unter Punkt 5.3.1 beschrieben aus.
7.2.7 Manuell einstellen
Dieser Menüpunkt dient der Überprüfung der Empfangskanäle und kann zur
Ausrichtung der Antenne dienen. Des Weiteren können Sender manuell hinzugefügt
werden.
> Drücken Sie die Taste MENU und wählen Sie mit den Tasten / den Eintrag
[Suchlaufeinst.] > [Man. Einstellen] und drücken Sie die Taste OK.
> Wählen Sie mit den Tasten / und OK einen Kanal (5A bis 13F). Im Display
wird nun dessen Signalstärke angezeigt. Wird auf einem Kanal ein DAB+
-Sender empfangen, wird der Ensemblename des Senders angezeigt. Die
Antenne kann nun auf maximale Signalstärke ausgerichtet werden.
Sender, deren Signalstärke unterhalb der erforderlichen Mindestsignalstärke
liegt, senden kein ausreichendes Signal. Richten Sie die Teleskopantenne ggf.
wie unter Punkt 5.3.1 beschrieben aus.
Befinden Sich Sender auf der eingestellten Frequenz bzw Kanal, die noch
nicht in der Senderliste gespeichert wurden, werde diese nun ebenfalls
gespeichert.
7.2.8 Lautstärkeanpassung (DRC)
Mit dem Menüpunkt DRC wird die Kompressionsrate, welche Dynamikschwankungen
und damit einhergehende Lautstärkevariationen ausgleicht, eingestellt.
> Drücken Sie die Taste MENU und wählen Sie mit den Tasten / den Eintrag
[Audioeinst.] > [DRC].
> Drücken Sie die Taste OK.
22
DRC hoch - Hohe Kompression
DRC tief - Niedrige Kompression
DRC aus - Kompression abgeschaltet.
> Bestätigen Sie die Einstellung mit OK.
7.2.9 Inaktive Sender löschen
Dieser Menüpunkt dient der Entfernung alter und nicht mehr empfangbarer Sender
aus der Senderliste.
> Drücken Sie die Taste MENU und wählen Sie mit den Tasten / den Eintrag
[Suchlaufeinst.] > [Inaktive Sender löschen].
> Drücken Sie die Taste OK.
Es erfolgt die Abfrage [Löschen], ob die inaktiven Sender gelöscht werden sollen.
> Wählen Sie mit / den Eintrag [Ja] und bestätigen Sie durch Drücken der
Taste OK.
8 FM (UKW)-Betrieb
8.1 UKW-Radiobetrieb einschalten
> Wechseln Sie durch Drücken der Taste MODE in den FM-Modus.
> Im Display wird [FM] angezeigt.
Beim erstmaligen Einschalten ist die Frequenz 87,5 MHz eingestellt.
Haben Sie bereits einen Sender eingestellt oder gespeichert, spielt das Radio
den zuletzt eingestellten Sender.
Bei RDS-Sendern erscheint der Sendername.
Um den Empfang zu verbessern, richten Sie die Teleskopantenne aus (Punkt
5.3.1).
8.2 FM (UKW)-Empfang mit RDS-Informationen
RDS ist ein Verfahren zur Übertragung von zusätzlichen Informationen über
UKW-Sender. Sendeanstalten mit RDS senden z. B. ihren Sendernamen oder
den Programmtyp. Dieser wird im Display angezeigt. Das Gerät kann die RDSInformationen RT (Radiotext), PS (Sendername), PTY (Programmtyp) darstellen.
8.3 Automatische Sendersuche
> Drücken Sie die Taste SCAN, um automatisch den nächsten Sender mit
ausreichendem Signal zu suchen.
Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt
der Suchlauf und der Sender wird wiedergegeben. Wird ein RDS-Sender
empfangen erscheint der Sendername und ggf. der Radiotext.
23
Für die Einstellung schwächerer Sender benutzen Sie bie die manuelle
Sendersuche.
8.4 Manuelle Sendersuche
> Drehen Sie mehrmals die Tasten / , um den gewünschten Sender, bzw.
die Frequenz einzustellen.
Das Display zeigt die Frequenz in Schrien von 0,05 MHz an.
8.5 Suchlauf-Einstellung
In diesem Menüpunkt kann die Empfindlichkeit des Suchlaufs eingestellt werden.
> Drücken Sie die Taste MENU und wählen Sie den Eintrag [Suchlaufeinst.].
> Wählen Sie aus, ob der Suchlauf nur bei starken Sendern [Nur starke Sender]
stoppen soll oder bei allen Sendern (auch bei schwachen Sendern) [Alle
Sender].
Bei der Einstellung Alle Sender stoppt der automatische Suchlauf bei jedem
verfügbaren Sender. Das kann dazu führen, dass schwache Sender mit einem
Rauschen wiedergegeben werden.
> Drücken Sie zum Speichern die Taste OK.
8.6 Audio-Einstellung
> Drücken Sie die Taste MENU und wählen Sie mit den Eintrag [Audioeinst.].
> Wählen Sie mit / den Eintrag [Stereo möglich] oder [Nur Mono], um
die Wiedergabe in Stereo oder nur in Mono-Ton bei schwachem FM-Empfang
wiederzugeben.
> Bestätigen Sie die Einstellung durch Drücken der Taste OK.
8.7 UKW-Sender auf einem Speicherplatz ablegen
Der Programm-Speicher kann bis zu 20 Stationen im FM/UKW-Bereich
speichern.
> Stellen Sie zunächst die gewünschte Senderfrequenz ein (Punkt 8.3, 8.4)
> Um diesen Sender auf einem Speicherplatz abzulegen, halten Sie während
der Wiedergabe die Taste FAV gedrückt, bis [Progr. Speichern] im
Display erscheint. Wählen Sie anschließend mit den Tasten / einen
Favoritenspeicher (1...20). Drücken Sie die Taste OK zum Speichern.
> Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang.
Sie können Sender auch direkt auf eine der Direktwahltasten 1...10 speichern,
indem Sie die entsprechende Taste länger gedrückt halten (Taste 0=10).
24
8.8 UKW-Sender von einem Speicherplatz abrufen
> Um einen Sender abzurufen, den Sie zuvor im FAV-Speicher abgelegt haben,
drücken Sie kurz die Taste FAV und wählen Sie mit den Tasten / einen
Senderspeicher (1...20). Drücken Sie die Taste OK, zur Wiedergabe des
Senders.
Ist kein Sender auf dem gewählten Programmplatz gespeichert, erscheint im
Display [(leer)].
Alternativ kann auch die entsprechende Direktwahltaste 1...10 auf der
Fernbedienung oder 1...3 am Gerät genutzt werden.
8.9 Überschreiben/Löschen einer Programmplatz-Speicherung
> Speichern Sie wie beschrieben einfach einen neuen Sender auf dem
jeweiligen Speicherplatz ab.
Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht.
9 Bluetooth
Im Bluetooth-Modus können Sie Musik von einem verbundenen Smartphone oder
Tablet über die Lautsprecher des DIGITRADIO 4 C wiedergeben. Hierzu müssen zuerst
beide Geräte miteinander „gekoppelt“ werden.
9.1 Bluetooth-Betrieb einschalten
> Wechseln Sie durch Drücken der Taste MODE in den Bluetooth-Modus.
> Im Display wird [Bluetooth] angezeigt.
Beim erstmaligen Einschalten muss zuerst ein externes Gerät (Smartphone/
Tablet) gekoppelt werden.
Wurde bereits ein externes Gerät gekoppelt, welches sich in Reichweite
befindet, wird die Verbindung automatisch hergestellt. Je nach verbundenem
Gerät, startet die Musikwiedergabe eventuell automatisch.
9.2 Externes Gerät koppeln
Um ein externes Gerät, z. B. ein Smartphone oder Tablet mit dem DIGITRADIO 4 C zu
koppeln, gehen Sie folgendermaßen vor:
> Starten Sie den Bluetooth-Modus, wie unter Punkt 9.1 beschrieben.
> Im Display erscheint [Bluetooth] und [Bie Koppeln].
> Starten Sie nun an Ihrem externen Gerät die Suche nach Bluetooth-Geräten
in der Nähe. Eventuell müssen Sie die Bluetooth-Funktion an Ihrem externen
Gerät erst aktivieren.
Wie Sie die Bluetooth-Funktion an Ihrem externen Gerät aktivieren und eine
Suche durchführen, entnehmen Sie bie der Bedienungsanleitung Ihres
externen Gerätes.
25
Während des Koppel-Vorganges sollten sich beide Geräte innerhalb von 10cm
befinden.
> In der Liste der gefundenen Bluetooth Geräte an Ihrem externen Gerät
sollte nun der Eintrag DIGITRADIO 4 C erscheinen. Tippen Sie darauf, um
den Koppel-Vorgang abzuschließen. Ist der Koppelvorgang erfolgreich
abgeschlossen, ertönt ein Bestätigungston aus dem Lautsprecher des
DIGITRADIO 4 C.
> Je nach externem Gerät, erscheint nun dessen Name im Display des
DIGITRADIO 4 C. Sie können nun die Musikwiedergabe an Ihrem externen
Gerät starten.
Je nach Bluetooth-Protokoll Ihres externen Gerätes, können Sie die
Musikwiedergabe über die Wiedergabetasten auf der Fernbedienung steuern.
Wiedergabe/Pause - Taste
Nächster Titel - Taste
Vorheriger Titel - 2x Taste
Titel von Anfang - Taste
Lautstärke - Tasten Lautstärke +/-
Alternativ können Sie die Wiedergabesteuerung der Musik-App Ihres externen
Gerätes verwenden.
Wenn keine Wiedergabe erfolgt bzw. kein Gerät gekoppelt wird, schaltet das
DIGITRADIO 4 C nach ca. 15 Minuten in den Standby-Modus.
9.3 Koppelung aueben
Um eine aktive Koppelung aufzuheben, wählen Sie im MENU > [Trennen]
und drücken Sie Taste OK. Beachten Sie, dass das zu entkoppelnde Gerät mit
dem DIGITRADIO 4 C verbunden sein muss, wenn Sie es entkoppeln möchten.
Anschließend können Sie ein neues Gerät koppeln, wie unter Punkt 9.2 beschrieben.
Alternativ können Sie die Koppelung auch an Ihrem externen Gerät aueben.
Beachten Sie hierbei die Hinweise in der Bedienungsanleitung Ihres externen
Gerätes.
10 Audioeingang
Sie können den Ton eines externen Gerätes über den Lautsprecher des DIGITRADIO 4
C wiedergeben.
> Verbinden Sie das externe Gerät mit dem AUDIO IN-Anschluss (12, 3,5mm
Stereo-Klinke) an der Rückseite
> Wählen Sie mit der Taste MODE den Audioeingang. Im Display wird [AUX-
Eingang] angezeigt.
26
Die Steuerung und Wiedergabe erfolgt am externen Gerät. Stellen Sie die
Lautstärke nicht zu leise ein, um Störgeräusche zu vermeiden.
Im Betriebsfall AUX-Eingang bleibt das Gerät, auch im Fall dass die
angeschlossene Audioquelle kein Signal liefert, eingeschalten.
11 Weitere Funktionen
11.1 Sleep-Timer
Durch den Sleep-Timer schaltet das DIGITRADIO 4 C nach der eingestellten Zeit
automatisch in den Standby.
> Drücken Sie die Taste MENU und wählen Sie mit den Tasten / den Eintrag
[Sleep].
> Drücken Sie die Taste OK.
> Wählen Sie mit / einen Zeitraum, nach dem das DIGITRADIO 4 C
ausschalten soll. Sie haben die Wahl zwischen Aus, 5, 10, 15, 30, 60 und 90
Minuten.
> Drücken Sie zum Übernehmen der Einstellung die Taste OK.
> Alternativ kann auch die Taste SLEEP genutzt werden. Drücken Sie sie
mehrmals, um die Zeiten durchzuschalten.
Bei aktivem Sleeptimer erscheint im Display ein Mond-Symbol mit der noch
zur Verfügung stehenden Zeit.
11.2 Wecker
Der Wecker schaltet das DIGITRADIO 4 C zur eingestellten Weckzeit ein. Es können
2 Weckzeiten programmiert werden. Als Beispiel erfolgt die Beschreibung der
Programmierung des Wecker 1
11.2.1 Wecker einrichten
> Drücken Sie die Taste Wecker 1/2 (28) auf der Fernbedienung.
> Wählen Sie mit / einen Wecker, den Sie Einrichten möchten und drücken
Sie die Taste OK.
> Anschließend können die einzelnen Weckerparameter eingestellt werden.
Wecker
> Schalten Sie den Wecker [Ein] oder [Aus].
Wiederholung (Wdh.)
> Sie können hier zwischen Täglich (jeden Tag in der Woche), Einmal,
Wochentage (Mo. - Fr.) oder Wochenende (Sa. u. So.) wählen. Drücken Sie
zum Übernehmen der Einstellung die Taste OK.
Uhrzeit und Datum
> Hier können Sie die Weckzeit und ggf. das Datum eingeben.
27
Wählen Sie zuerst mit den Tasten / die Stunden und drücken Sie zum
Übernehmen die Taste OK. Es folgt die Eingabe der Minuten. Übernehmen Sie
diese ebenfalls mit der Taste OK.
Wurde unter Wiederholung > [Einmal] gewählt, müssen Sie neben der
Uhrzeit auch das Datum eingeben.
Quelle
> Anschließend erfolgt die Eingabe der Quelle. Es stehen SUMMER, DAB oder
FM zur Verfügung. Drücken Sie die Taste OK zum Übernehmen der Einstellung.
Haben Sie DAB oder FM gewählt, können Sie anschließend angeben, ob Sie
mit dem zuletzt gehörten Sender geweckt werden wollen, oder mit einem
aus Ihrer Favoriten-liste.
Dauer
> Geben Sie anschließend die Dauer ein. Übernehmen Sie die Eingabe durch
drücken der Taste OK.
Lautstärke
> Zuletzt können Sie die Weckton-Lautstärke mit den Tasten / festlegen.
Drücken Sie zum Übernehmen die Taste OK.
Damit der Wecker ordnungsgemäß funktioniert, muss die Uhrzeit eingelesen
werden. Näheres hierzu unter Punkt 12.1.2.
Bei aktivem Wecker erscheint ein Wecker-Symbol im Display.
11.2.2 Wecker nach Alarm ausschalten
> Drücken Sie die Taste Ein/Standby auf der Fernbedienung oder VOL/
STANDBY am Gerät, um den Wecker auszuschalten. Drücken Sie den SELECT/
SNOOZE Drehregler, um die Schlummer-Funktion zu aktivieren.
11.3 Equalizer
Mit dem Equalizer* können Sie den Ton Ihren Wünschen entsprechend anpassen.
> Drücken Sie die Taste MENU und wählen Sie mit den Tasten / den Eintrag
[Audioeinst.] > [Equalizer].
> Drücken Sie die Taste OK.
> Wählen Sie mit / den Eintrag [Optimal] für eine auf das Gerät optimal
abgestimmte Tonwiedergabe, oder [MeinEQ...], um Höhen und Tiefen manuell
einzustellen. Drücken Sie zum Übernehmen der Auswahl die Taste OK.
11.3.1 MeinEQ
> Wählen Sie Menü > [Audioeinst.] > [Equalizer] > [MeinEQ] und drücken Sie
OK.
28
> Wählen Sie mit / entweder [Höhen], um die Höhen anzupassen, [Bass],
um die Tiefen anzupassen oder [Loudness], um die Verstärkung des Ton bei
Niedrigen Lautstärken auszuwählen.
Drücken Sie anschließend die Taste OK.
> Mit / können Sie nun einen Wert zwischen -7 und +7 einstellen bzw. die
Loudness-Funktion ein oder auszuschalten. Drücken Sie zum Übernehmen der
Einstellung OK.
Der Equalizer kann auch mit der Taste EQ (15) aufgerufen werden.
12 Systemeinstellungen
Alle unter diesem Punkt erläuterten Einstellungen gelten für alle Quellen
gleichermaßen.
> Önen Sie das Menü und wählen Sie mit den Tasten / > [Systemeinst.].
Drücken Sie die Taste OK, um die Systemeinstellungen zu önen.
12.1 Uhrzeit- und Datumseinstellungen
12.1.1 Zeit/Datum manuell einstellen
Je nach Einstellung der Zeitaktualisierung (Punkt 12.1.2), müssen Sie Uhrzeit und das
Datum manuell einstellen.
> Drücken Sie die Taste MENU und wählen Sie im Untermenü [Systemeinst.]
den Eintrag [Uhrzeit].
> Drücken Sie OK.
> Wählen Sie mit den Tasten / Eintrag [Zeit/Datum einstellen] und
drücken Sie OK.
> Die ersten Ziern (Tag) des Datums blinken und können mit den Tasten /
abgeändert werden.
> Drücken Sie zum Übernehmen der Einstellung OK.
> Anschließend blinken die nächsten Ziern (Monat) des Datums und können
ebenfalls wie zuvor beschrieben abgeändert werden.
> Drücken Sie nach jeder weiteren Einstellung die Taste OK, um zur nächsten
Einstellung zu springen.
> Verfahren Sie bei der Uhrzeit wie zuvor beschrieben.
> Nachdem alle Einstellungen vorgenommen wurden und letztmalig OK
gedrückt wurde, erscheint [Uhrzeit Gespeichert] im Display.
12.1.2 Zeitaktualisierung
Hier können Sie festlegen, ob die Zeitaktualisierung automatisch über DAB+ oder FM
(UKW) erfolgen soll oder ob Sie sie manuell eingeben möchten (Punkt 12.1.1).
> Drücken Sie die Taste MENU und wählen Sie mit den Tasten / den Eintrag
[Systemeinst.] > [Uhrzeit] > [Zeitaktualisierung] und drücken Sie OK..
29
> Wählen Sie mit den Tasten / folgende Optionen:
[Alle Quellen] (Aktualisierung über DAB+ und FM)
[Update von DAB] (Aktualisierung nur über DAB+)
[Update von FM] (Aktualisierung nur über UKW)
[Keine Update] (Uhrzeit/Datum muss manuell eingegeben werden, siehe
Punkt 12 .1.1).
> Drücken Sie zum Speichern der Einstellung die Taste OK.
12.1.3 Uhrzeitformat einstellen
Unter 12/24 Std. einstellen können Sie das 12 oder 24 Stunden Format aktivieren.
> Drücken Sie die Taste MENU und wählen Sie mit den Tasten / den Eintrag
[Systemeinst.] > [Uhrzeit] > [12/24 Std. einstellen] und drücken Sie OK.
> Wählen Sie mit / eine der folgenden Optionen:
[24 Std. einstellen]
[12 Std. einstellen]
> Drücken Sie zum Speichern die Taste OK.
12.1.4 Datumsformat einstellen
Unter Datumsformat einst. können Sie das Format zur Anzeige des Datums
festlegen.
> Drücken Sie die Taste MENU und wählen Sie mit den Tasten / den Eintrag
[Systemeinst.] > [Uhrzeit] > [Datumsformat einst.] und drücken Sie OK.
> Wählen Sie mit / eine der folgenden Optionen:
[TT-MM-JJJJ] (Tag, Monat, Jahr)
[MM-TT-JJJJ] (Monat, Tag, Jahr)
> Drücken Sie zum Speichern die Taste OK.
12.2 Display Einstellungen
Sie können die Displayhelligkeit sowohl für den Betrieb als auch für Standby
einstellen. Außerdem stehen verschiednen Farbschemas zur Verfügung.
> Drücken Sie die Taste MENU, wählen Sie den Eintrag [Displayeinst.] und
drücken Sie OK.
Farbschema
Hier kann festgelegt werden, mit welchem Farbschema die Displyanzeigen dargestellt
werden.
> Wählen Sie mit / den Eintrag [Farbschema]. Sie können wählen
zwischen Standard, Black und Light. Drücken Sie zum Speichern die Taste OK.
Display
Hier können Sie (je nach aktuell gewählter Quelle), die Display Zusatzinfos auswählen.
30
> Wählen Sie mit / den Eintrag [Display]. Wählen Sie eine Zusatzinfo und
drücken Sie zum Speichern die Taste OK.
Slide-Show
Unter der Slide-Show Option kann die Bildgröße der Slideshow bei DAB+ -Sender
ausgewählt werden.
> Wählen Sie mit / den Eintrag [Slide-Show]. Wählen Sie eine Bildgröße
und drücken Sie zum Speichern die Taste OK.
Beleuchtung
> Wählen Sie mit / den Eintrag [Beleuchtung].
[Betrieb] regelt die Helligkeit im normalen, eingeschalteten Zustand. Sie
können hier zwischen den Helligkeitsstufen [Hoch], [Miel] und [Niedrig]
wählen. Wählen Sie mit / eine Helligkeitsstufe und drücken Sie zum
Speichern OK.
[Standby] regelt die Helligkeit im Standby-Modus. Sie können hier zwischen
den Helligkeitsstufen [Hoch], [Miel] und [Niedrig] wählen. Wählen Sie mit
dem / eine Helligkeitsstufe und drücken Sie zum Speichern OK.
[Auto-Dimm] dimmt das Display automatisch (bei gewählter Option [Ein])
nach 10 Sekunden ohne Bedienung des Radios, auf den Helligkeitswert
Niedrig.
Wird die Option [Aus] gewählt, leuchtet das Display mit der unter der
Funktion [Betrieb] gewählten Helligkeit dauerha. Drücken Sie zum Speichern
einer Einstellung OK.
12.3 Sprache
> Drücken Sie die Taste MENU und wählen Sie mit den Tasten / den Eintrag
[Systemeinst.] > [Sprache] und drücken Sie OK.
> Wählen Sie mit / eine der zur Verfügung stehenden Sprachen und
bestätigen Sie die Auswahl durch Drücken der Taste OK.
12.4 Werkseinstellung
Wenn Sie den Standort des Gerätes verändern, z. B. bei einem Umzug, sind
möglicherweise die gespeicherten Sender nicht mehr zu empfangen. Mit dem
Zurücksetzen auf Werkseinstellungen können Sie in diesem Fall alle gespeicherten
Sender löschen, um anschließend einen neuen Sendersuchlauf zu starten.
> Drücken Sie die Taste MENU und wählen Sie mit den Tasten / den Eintrag
[Systemeinst.] > [Werkseinstellung] und drücken Sie OK.
> Wählen Sie mit / zum Ausführen der Werkseinstellung den Eintrag [Ja]
und drücken Sie OK.
Alle zuvor gespeicherten Sender und Einstellungen werden gelöscht. Das
Gerät befindet sich nun im Auslieferungszustand.
31
> Im Display erscheint [Neustart...] und das Gerät startet mit der Sprachauswahl
[Sprache]. Wählen Sie mit / eine der zur Verfügung stehenden Sprachen
und bestätigen Sie die Auswahl durch Drücken der Taste OK. Anschließend
führt das Gerät automatisch einen vollständigen Suchlauf im DAB-Modus
durch. Während des Suchlaufs zeigt die Displayinformation den Fortschri,
sowie die Anzahl der gefundenen Digitalradio-Stationen an. Nach Beendigung
des Sendersuchlaufs wird das erste DAB+ Programm wiedergegeben.
Alternativ können Sie über 2 Gerätetasten auch ein Zurücksetzen auf die
Werkseinstellungen durchführen.
> Dazu trennen Sie das DIGITRADIO 4 C von der Stromversorgung. Anschließend
halten Sie die Tasten MENU und die Direktwahltaste 1 gleichzeitig gedrückt
und stellen die Stromversorgung bei gedrückten Tasten wieder her.
Das Gerät startet nun mit der Auswahl der Benutzersprache.
12.5 SW-Version
Unter SW-Version können Sie die aktuell installierte SW-Version abfragen.
> Drücken Sie die Taste MENU und wählen Sie mit den Tasten / den Eintrag
[Systemeinst.] > [SW-Version] und drücken Sie OK.
> Es wird die aktuelle SW-Version angezeigt.
12.6 SW-Update
Der Punkt SW-Update dient der Aktualisierung der Gerätesoware und ist nur für
den Servicefall gedacht.
13 Reinigen
Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät
nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen. Vor der
Reinigung den Netzstecker ziehen und Gerät ausschalten!
Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmiel wie
Alkohol oder Benzin verwenden.
Keine der folgenden Substanzen verwenden: Salzwasser,
Insektenvernichtungsmiel, chlor- oder säurehaltige Lösungsmiel (Salmiak).
Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten
Tuch. Kein Spiritus, Verdünnungen usw. verwenden; sie könnten die Oberfläche
des Gerätes beschädigen.
Das Display nur mit einem weichen Baumwolltuch reinigen. Baumwolltuch
gegebenenfalls mit geringen Mengen nicht-alkalischer, verdünnter Seifenlauge
auf Wasser- oder Alkoholbasis verwenden.
Mit dem Baumwolltuch san über die Oberfläche reiben.
32
14 Fehler beseitigen
Wenn das Gerät nicht wie vorgesehen funktioniert, überprüfen Sie es anhand der
folgenden Tabelle.
Symptom Mögliche Ursache/Abhilfe
Gerät lässt sich nicht einschalten. Das Gerät wird nicht mit Strom versorgt.
Schließen Sie das Netzteil richtig an die
Steckdose und am Gerät an.
Es ist kein Ton zu hören. Erhöhen Sie die Lautstärke.
Das Display schaltet sich nicht ein. Gerät vom Stromnetz trennen und Gerät
wieder mit Strom versorgen.
Empfang über DAB+/FM ist
schlecht.
Ziehen Sie die Antenne ganz aus. Ändern Sie
die Position der Antenne oder des DIGITRADIO
4 C.
Gerät lässt sich nicht bedienen. Gerät vom Stromnetz trennen und Gerät
wieder mit Strom versorgen.
Schlechte Bluetooth-Verbindung
und Aussetzer
Kein Ton vom externen Eingang
(AUX).
Die maximale Reichweite über Bluetooth von
10m nicht überschreiten.
Ist das externe Gerät korrekt Verbunden?
Ist AUX als Eingangsquelle angewählt?.
Wurde die Wiedergabe am externen
Gerät gestartet und wurde die
Ausgangslautstärke eingestellt?
Gerät schaltet selbstständig in
Standby
Die Auto-Standby-Funktion schaltet das Gerät
selbstständig nach ca. 15 Minuten in Standby,
wenn folgende Bedingungen vorliegen:
Keine Ton-Wiedergabe,
Kein Gerät über Bluetooth oder AUX
verbunden wenn sich das Gerät im Bluetooth
oder AUX-Modus befindet,
Lautstärke Stummgeschaltet.
Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben
können, nehmen Sie bie Kontakt mit der technischen Hotline auf.
33
15 Technische Daten / Herstellerhinweise
Technische Änderungen und Irrtümer vorbehalten.
Empfangswege DAB/DAB+, FM, Bluetooth, AUX
Stromversorgung Netzteil AC Input: 100-240 V, 50/60 Hz
DC output: 12 V, 3 A
Frequenzen UKW: 87,5-108 MHz
DAB/DAB+: 174-240 MHz
Bluetooth (V4.1): 2,402-2,480 GHz
Sendeleistung: Class 2/max. +4 dBm
Display TFT-Color 320 X 240 Pixel RGB
Stromverbrauch im Betrieb max.: 30 W
im Betrieb typisch: 3 W (DAB-Betrieb,
50% Lautstärke)
Standby: < 0,35 W
Ausgeschaltet: < 0,3 W
Verbrauchsminimierung (automatisches
Abschalten nach 15 Minuten in Standby)
Wenn kein Signal wiedergegeben wird:
DAB, Bluetooth (wenn nicht
verbunden).
Wenn Lautstärke heruntergeregelt ist:
DAB, FM, Bluetooth, AUX
Audio Ausgangsleistung 2x10 W RMS
Gewicht (kg) 3,63
Abmessungen (BxHxT) mm 380 x 133 x 179
34
35
36
17062019ORV3
Loading...
