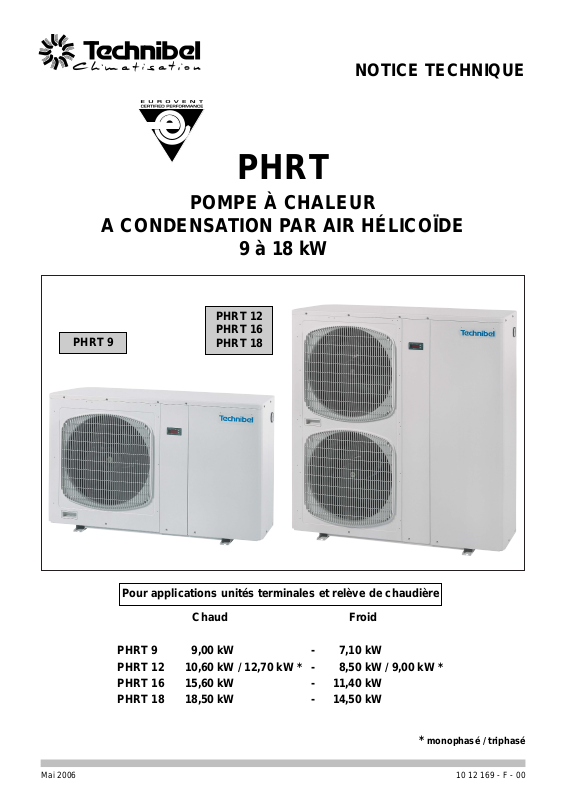

TECHNIBEL PHRT 18 User Manual

PHRT

POMPE À CHALEUR

A CONDENSATION PAR AIR HÉLICOÏDE

9 à 18 kW

Chaud Froid

PHRT 9 9,00 kW - 7,10 kW PHRT 12 10,60 kW / 12,70 kW * - 8,50 kW / 9,00 kW * PHRT 16 15,60 kW - 11,40 kW PHRT 18 18,50 kW - 14,50 kW

Mai 2006 10 12 169 - F - 00

NOTICE TECHNIQUE

PHRT 9

PHRT 12 PHRT 16 PHRT 18

Pour applications unités terminales et relève de chaudière

* monophasé / triphasé

SOMMAIRE

1-Destination - Usage de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . 2

2-Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

3-Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

4-Caractéristiques physiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

5-Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

6-Performances calorifiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

7-Performances frigorifiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

8-Corrections en fonction de l'utilisation d'antigel . . . . . . . . . . . . . .9

9-Courbes des pressions disponibles . . . . . . . . . . . . . . . . . . . . . . .9

10 - Acoustique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

11 - Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

12 - Régulation électronique "ECH" . . . . . . . . . . . . . . . . . . . . . . . . .11

MARQUAGE

Ce produit marqué est conforme aux exigences essentielles des Directives :

- Basse Tension n° 73/23 CEE modifiée 93/68 CEE.

- Compatibilité Electromagnétique n° 89/336 CEE modifiée 92/31 CEE et 93/68 CEE.

1 - DESTINATION - USAGE DE L'APPAREIL

• Générateur d'eau glacée ou d'eau chaude pour la climatisation ou le chauffage de locaux pour les applications unités terminales et relève de chaudière.

NOTA: Le paramétrage de la régulation électronique est réalisé en usine pour des applications unités terminales et relève de chaudière.

R 410 A

• Le R 410 A est un fluide frigorigène haute pression (+ 50%

par rapport au R 22 et au R 407 C).

• Les compresseurs approuvés pour fonctionner avec ce fluide

sont spécifiques et préchargés d'huile polyolester. Cette huile, contrairement à l'huile minérale, est très hygroscopique : elle absorbe très rapidement l'humidité de l'air ambiant, ce qui peut altérer fortement ses capacités lubrifiantes et entraîner, à terme, la destruction du compresseur.

INSTRUCTIONS DE MAINTENANCE

1 - Ne jamais rajouter de l'huile dans l'appareil ; le

compresseur est chargé d'une huile spécifique, polyolester (POE), qui ne tolère pas la présence d'autres types d'huiles.

2 - Les instruments utilisés pour :

- la charge,

- la mesure des pressions,

- le tirage au vide,

- la récupération du fluide, doivent être compatibles et uniquement utilisés pour le fluide R 410 A. Nota : les prises de pression du circuit frigorifique sont en 5/16 SAE (1/2 - 20 - UNF).

3 - Dans le cas d ‘une nouvelle charge :

- La charge doit impérativement être réalisée en phase liquide,

- utiliser une balance et une bouteille de R 410 A à tube plongeur,

- charger le poids de R 410 A suivant la valeur indiquée sur la plaque signalétique de l'appareil (pour les "split system", voir la notice d'installation car la charge doit tenir compte de la longueur des liaisons).

4 - En cas de fuite, ne pas compléter la charge : récupérer le

fluide restant pour le recyclage et refaire la charge totale. La récupération, le recyclage ou la destruction du fluide,

devront se faire en accord avec les lois en vigueur dans le pays concerné.

5 - En cas d'ouverture du circuit frigorifique, il est impératif :

- d'éviter au maximum la pénétration de l'air ambiant dans le circuit,

- de remplacer ou d’installer un déshydrateur,

- de réaliser le "tirage au vide" à un niveau minimum de

0,3 mbar (statique).

APPAREILS CHARGÉS AU R 410 A

2.1 - DESCRIPTION

2 - PRÉSENTATION

NOTA: Les appareils sont livrés avec un filtre à eau à monter sur l'entrée d'eau lors de l'installation.

2.2 - ÉQUIPEMENT ÉLECTRIQUE

•1 compresseur de type "SCROLL" et son contacteur.

•1 circulateur et son contacteur.

•1 (ou 2) moto-ventilateur(s).

•1 pressostat HP et 1 pressostat BP.

• Régulation "Toutes saisons" proportionnelle.

• Pressostat différentiel de détection de débit d'eau.

• Régulation électronique "ECH".

• Sonde de régulation de température, placée à l'entrée d'eau.

• NOTA :

- Equipement électrique selon EN 60 335-2-40.

1 - Compresseur hermétique capoté. 2 - Echangeur à eau à plaques. 3 - Echangeur à air plate-fin. 4 - Motoventilateur. 5 - Grille de protection ventilateur. 6 - Coffret électrique. 7 - Clavier afficheur de la régulation

électronique.

8 - Circulateur. 9 -Vase d’expansion.

10 - Soupape de sécurité.

11 - Manomètre. 12 - Raccord entrée d'eau. 13 - Raccord sortie d'eau. 14 - Remplissage / vidange du circuit d’eau. 15 - Purgeur d’air. 16 - Passage des câbles électriques.

Matériaux :

-Tuyauterie en cuivre.

- Carrosserie en tôle galvanisée peinte.

- Echangeur à air cuivre/aluminium.

- Echangeur à eau inox.

- Grilles plastique.

PHRT 9

PHRT 12 PHRT 16 PHRT 18

5 4

4 5

7 6 9

1 10 2

7 9 6

1 10 2

3 - CARACTÉRISTIQUES TECHNIQUES

(*) Brute (sans circulateur) monophasé / triphasé

CONDITIONS NOMINALES DE FONCTIONNEMENT

NOTA: Pression maximum du circuit d'eau : 3 bar.

LIMITES DE FONCTIONNEMENT (eau pure) (*)

(*) Les limites indiquées sont celles de la machine. (**) À 43° C de température d’air extérieur, la température de sortie d’eau maxi. est limitée à 18° C.

PHRT 9 PHRT 12 PHRT 16 PHRT 18

+ 20° C + 20° C + 20° C + 20° C + 5° C + 5° C + 5° C

Eau 50°C maxi

- 5° C - 5° C - 5° C + 5° C

- 8° C - 8° C - 8 C 0° C

+ 43° C + 43° C + 43° C + 38° C + 25° C + 25° C + 25° C + 25° C

+ 43° C (**) + 43° C (**) + 43° C (**) + 43° C (**)

+ 10° C + 10° C + 10° C + 10° C

+ 20° C (**) + 20° C (**) + 20° C (**) + 25° C (**)

+ 15° C + 15° C + 15° C + 15° C

Température air extérieur mini. (sec) pour température sortie d'eau 55°C (maxi)

Température air extérieur mini. (sec) pour température sortie d'eau 45°C (nominale)

en CHAUD

en FROID

Température air extérieur maxi. (sec )

Température air extérieur mini. (sec) pour température sortie d'eau 50°C

Température sortie d'eau maxi pour température d'air extérieur mini (sec) (-10°C)

Température sortie d'eau mini.

Température air extérieur maxi. (sec)

Température air extérieur mini. (sec)

Température sortie d'eau maxi.

Température sortie d'eau mini.

Température air extérieur (sec) + 7° C Température air extérieur (humide) + 6° C Température sortie d'eau + 45 ° C

Température air extérieur (sec) + 35° C Température sortie d'eau + 7 ° C

en CHAUD

en FROID

PHRT 9 PHRT 12 PHRT 16 PHRT 18

Puissance calorifique kW 9,00 10,60 / 12,70 15,60 18,50

kW 3,16 3,36 / 3,94 4,88 5,76

Régime d'eau 40/45°C 2,85 3,15 / 3,22 3,20 3,23 Régime d'eau 30/35°C 3,75 3,67 / 3,80 3,60 3,60 Puissance absorbée mono kW 3,90 4,50 _ _ totale maxi tri kW _ 5,10 6,50 8,30

Intensité absorbée mono A 18,00 20,00 _ _

totale maxi tri A _ 10,00 13,00 17,00 Débit d'eau nominal

m3/h 1,58 1,84 / 2,16 2,66 3,20

4,40 5,10 / 6,00 7,40 2,90

Pression disponible kPa 51,00 52,00 / 60,00 56,00 65,00

Puissance frigorifique kW 7,10 8,50 / 9,00 11,40 14,50

kW 3,14 3,33 / 3,73 4,89 6,04 Efficacité frigorifique (EER) 2,26 2,55 / 2,41 2,33 2,40 Puissance absorbée mono kW 3,90 4,50 _ _ totale maxi tri kW _ 5,10 6,50 8,30 Intensité absorbée mono A 18,00 20,00 _ _ totale maxi tri A _ 10,00 13,00 17,00 Débit d'eau nominal

m3/h 1,22 1,48 / 1,51 1,94 2,48

3,40 4,10 / 4,20 5,40 6,90

Pression disponible kPa 59,00 82,00 / 88,00 70,00 85,00

10-4 m3/s

Coefficient de performance (COP)

Puissance absorbée nominale*

Modèle

en CHAUD

Puissance absorbée nominale*

en FROID

4 - CARACTÉRISTIQUES PHYSIQUES

Dimensions Lmm1190 1190 1190 1190

Hmm735 1235 1235 1235 Pmm340 340 340 340 Poids kg 98 128 133 138

Dimensions Lmm1270 1270 1270 1270 avec Hmm900 1400 1400 1400 emballage Pmm420 420 420 420

Poids kg 110 141 146 151

PHRT 18

PHRT 16

Modèle

PHRT 9

PHRT 12

Raccordement entrée d'eau mâle avec purgeur d'air

2 Raccordement sortie d'eau mâle 3 Remplissage / vidange circuit d'eau 4 Passage des câbles électriques

PHRT 9

PHRT 12 PHRT 16 PHRT 18

Fixations

“Vue arrière” “Vue arrière”

370

870

535 100

135 100

168

3 2 1

109

168

3 2

5 - DESCRIPTION

Modèle PHRT 9 PHRT 12 PHRT 16 PHRT 18

••••

Alimentation électrique 230V/1/50Hz

••

400V/3N/50Hz _

•••

Intensité de démarrage mono A 86 89 _ _

tri A _5663101

Intensité de démarrage avec kit démarrage monophasé (accessoire)

Débit d'air

m3/h 3000 6000 6000 7700

m3/s 0,833 1,667 1,667 2,139

Diamètre de l'hélice mm 460 460 460 460 Alimentation 230V/1/50Hz

••••

Vitesse de rotation tr/mn 770 770 770 1090 Intensité absorbée A 0,7 1,4 1,4 2,7 Puissance absorbée kW 0,140 0,280 0,280 0,620

Système de détente (*) détendeur

••••

Contenance en eau litres 0,84 1,05 1,4 1,61 Système de détente (*) détendeur

••••

kg 2,1 3,5 / 3,7 3 , 8 3, 5

••••

Intensité absorbée A 0,8 1 1,3 1,6 Puissance absorbée kW 0,16 0,24 0,28 0,32 Alimentation électrique 230V/1/50Hz

••••

Capacité litres 2222

••••

Raccordement mâle entrée 3/4" 1" 1" 1"

sortie 3/4" 1" 1" 1"

Contenance en eau de l'appareil litres 2,3 2,8 3,2 3,4

••••

Volume minimum en eau (**) litres 40 50 60 60 Volume maximum en eau (***)

Application unités terminales ou relève litres 90 90 90 90

Tension d'alimentation 230V/1/50Hz

••

400V/3N/50Hz _

•••

IP 24 IP 24 IP 24 IP 24

Indice de protection de l'appareil

Circuit hydraulique

Pressostat différentiel de détection de débit d'eau

Filtre à eau fourni, non monté

Alimentation électrique générale

Volume en eau du système

Vase d'expansion (pression de gonflage 1,5 bar)

Soupape de sécurité (pression 3 bar)

Manomètre (0 à 6 bar)

Purgeur d'air

Fluide frigorigène R 410 A Charge totale mono/tri

Circulateur

Circuit frigorifique interne chargé

•

avec ailettes persiennées et traitement hydrophile

Echangeur à eau inox à plaques brasées

avec pressostats HP et BP

Echangeur à air

•

Moto-ventilateur hélicoïde à entrainement direct

avec protection thermique, soufflage horizontal

Scroll

avec protection thermique

Capotage insonorisant

Compresseur hermétique

Scroll

Scroll_2•1

Scroll_2

•

(*) Les PHRT 9, 12, 16 sont équipées d’un seul détendeur bi-flow utilisé en fonctionnement chaud et en fonctionnement froid.

La PHRT 18 est équipée de deux détendeurs (un pour le fonctionnement chaud et un pour le fonctionnement froid). (**) Si le volume en eau du système est inférieur au minimum, l’installation d’un ballon tampon est nécessaire. (***) Si le volume en eau du système est supérieur au maximum, l’installation d’un vase d’expansion supplémentaire est

nécessaire.

6 - PERFORMANCES CALORIFIQUES

PUISSANCE ABSORBÉE PUISSANCE CALORIFIQUE

PHRT 9

PHRT 12

PHRT 16

PHRT 18

Température humide extérieure (°C)

Puissance calorifique (kW)

Température sortie d’eau

35° C

50° C

45° C

Température humide extérieure (°C)

Puissance absorbée totale (kW)

Température humide extérieure (°C)

Puissance calorifique (kW)

Température humide extérieure (°C)

Puissance absorbée totale (kW)

Température humide extérieure (°C)

Puissance calorifique (kW)

Température humide extérieure (°C)

Puissance absorbée totale (kW)

Température humide extérieure (°C)

Puissance calorifique (kW)

Température humide extérieure (°C)

Puissance absorbée totale (kW)

Température sortie d’eau

35° C

50° C

45° C

Température sortie d’eau

35° C

50° C

45° C

Température sortie d’eau

35° C

50° C

45° C

Température sortie d’eau

35° C

50° C

45° C

Température sortie d’eau

35° C

50° C

45° C

Température sortie d’eau

35° C

50° C

45° C

Température sortie d’eau

35° C

50° C

45° C

-10 -8 -6 -4 -2 024681012141618

4.5

4.25

3.75

3.5

3.25

2.75

2.5

2.25

4.3

4.2

4.1

3.9

3.8

3.7

3.6

3.5

3.4

3.3

3.2

-10 -8 -6 -4 -2 024681012141618

5.75

5.5

5.25

4.75

4.5

4.25

7.5

7.25

6.75

6.5

6.25

5.75

5.5

5.25

4.75

-10 -8 -6 -4 -2 024681012141618

7 - PERFORMANCES FRIGORIFIQUES

PUISSANCE ABSORBÉEPUISSANCE FRIGORIFIQUE

PHRT 9

PHRT 12

PHRT 16

PHRT 18

Température de sortie d’eau (°C)

Puissance frigorifique (kW)

Température extérieure

35° C

25° C

43° C

25° C

35° C

43° C

35° C

25° C

43° C

25° C

35° C

43° C

35° C

25° C

43° C

25° C

35° C

43° C

35° C

25° C

43° C

25° C

35° C

43° C

Température de sortie d’eau (°C)

Puissance absorbée totale (kW)

Température extérieure

Température de sortie d’eau (°C)

Puissance frigorifique (kW)

Température extérieure

Température de sortie d’eau (°C)

Puissance absorbée totale (kW)

Température extérieure

Température de sortie d’eau (°C)

Puissance frigorifique (kW)

Température extérieure

Température de sortie d’eau (°C)

Puissance absorbée totale (kW)

Température extérieure

Température de sortie d’eau (°C)

Puissance frigorifique (kW)

Température extérieure

Température de sortie d’eau (°C)

Puissance absorbée totale (kW)

Température extérieure

9.5

8.5

7.5

6.5

5.5

567891011121314151617181920

4.5

4.25

3.75

3.5

3.25

2.75

2.5

2.25

567891011121314151617181920

5.5

5.25

4.75

4.5

4.25

3.75

3.5

3.25

567891011121314151617181920

5678910111213141516171819 2220 21

6.5

6.25

5.75

5.5

5.25

4.75

4.5

4.25

567891011121314151617181920

7.75

7.5

7.25

6.75

6.5

6.25

5.75

5.5

5.25 5678910111213141516171819 2220 21

(Fonctionnement froid)

IMPORTANT : Utiliser du monopropylène glycol. Un taux minimum de 15 à 20 % est nécessaire pour éviter tout

risque de corrosion.

8.1 - PRINCIPE D'UTILISATION DES COURBES

• Choisir le pourcentage de glycol en fonction de la température minimum pour protéger le circuit d'eau contre le gel et déterminer les coefficients à appliquer sur la puissance, le débit d'eau et la perte de charge.

8.2 - EXEMPLE

• Protection à -15°C température extérieure, ce qui nous donne 30% de glycol (courbe "Points de congélation").

• La courbe "Réduction puissance frigorifique" donne le coefficient à appliquer sur la puissance frigorifique (0,94).

• La courbe "Débit d'eau" donne le coefficient à appliquer sur le débit d'eau (1,113).

• La courbe "Perte de charge" donne le coefficient à appliquer sur la perte de charge (1,19).

Courbes valables pour une régulation de température sur l'entrée d'eau.

8 - CORRECTIONS EN FONCTION DE L'UTILISATION D'ANTIGEL

Monopropylène Glycol % en poids

Perte de charge

Débit d'eau

Réduction puissance frigorifique

Points de congélation

Facteurs de correctionTempérature

extérieure °C

9 - COURBES DES PRESSIONS DISPONIBLES (en sortie d’appareil)

PHRT 9

Débit d’eau (m3/h)

Pression disponible (kPa)

Vitesse 1

Vitesse 2

Vitesse 3

PHRT 12

Débit d’eau (m3/h)

Pression disponible (kPa)

Vitesse 1

Vitesse 2

Vitesse 3

1.30

1.20

1.19

1.113

1.10

1.00

0.94

-25

-20

-15

-10

-5

010203040

0 0.5 1 1.5 2

130

120

110

100

00.20.40.60.811.2

1.4

1.8 2 2.2 2.4

1.6

PHRT 18

Débit d’eau (m3/h)

Pression disponible (kPa)

Vitesse 1

Vitesse 2

PHRT 16

Débit d’eau (m3/h)

Pression disponible (kPa)

Vitesse 1

Vitesse 2

10 - ACOUSTIQUE

10 15 20 25 30

Distance en mètres

dB à enlever à la

puissance acoustique

Puissance acoustique Pression acoustique

Lw (dBA) Lp (dBA)

PHRT 9 65 37 PHRT 12 67 39 PHRT 16 67 39 PHRT 18 73 45

Modèle

Niveau de pression :

Appareil installé à l'extérieur (champ libre), sur un plan réfléchissant. Mesure réalisée à une distance de 10 m.

Vitesse 3

11 - ACCESSOIRES

PHRT 9 PHRT 12 PHRT 16 PHRT 18

Jeu de 2 flexibles longueur 1 m Ø 3/4"

•

___

longueur 1 m Ø 1" _

•••

••••

••

••••

(protocole MODBUS)

Interface de communication RS 485

Kit traçage cuve

Kit démarage mono

Commande à distance

•••

•

120

110

100

00.5 1.5122.53

120

110

100

0 0.5 1.5122.533.5 4 4.5 5

12 - RÉGULATION ÉLECTRONIQUE "ECH"

• Module de contrôle à microprocesseur avec :

- régulation de la température d'eau (retour d’eau),

- contrôle des paramètres de fonctionnement,

- algorithme auto-adaptatif pour la réduction du volume d’eau,

- contrôle de la pompe de circulation (fonction anti-gel et anti-collage),

- anti court cycle,

- compteur horaire compresseur et pompe de circulation,

- gestion des alarmes,

- sécurité antigel (échangeur à eau),

-afficheur digital indiquant : . la température d'eau, . les points de consigne, . le code des alarmes (HP, BP, débit d'eau, sondes, antigel…).

- possibilité de report à distance des alarmes par un contact libre de potentiel,

- régulation de pression de condensation intégrée,

- contrôle de la résistance de traçage (accessoire),

- commande à distance avec afficheur (en accessoire),

- port communication série (Interface RS 485 en accessoire) - Protocole MODBUS.

Par souci d'amélioration constante, nos produits peuvent être modifiés sans préavis.

R.D. 28 Reyrieux BP 131 01601 Trévoux CEDEX France Tél. 04 74 00 92 92 - Fax 04 74 00 42 00 R.C.S. Bourg-en-Bresse B 759 200 728

TECHNIBEL PHRT 18 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
