OPERATING INSTRUCTIONS • ISTRUZIONI D’USO

NOTICE D’UTILISATION • BEDIENUNGSANLEITUNG

INSTRUCCIONES DE USO

Split air conditioner system • Condizionatore d’aria split system

Climatiseurs split • Split-klimagerät

Acondicionador de aire de consola partida sistema split

COOLING Models

MRAF98C5T-MPAF90C5T-MRAF128C5T-MPAF120C5T-MPAF188C5T-MPAF228C5T--

HEAT PUMP Models

COOLING Models

KPAF128C5T-KPAF188C5T-KPAF228C5T--

COOLING Models

CAF258C5T-CAF368C5T-CAF488C5T--

This air conditioner is equipped with cooling, dehumidification and fan functions , automatic, cooling, heating, dehumidification and fan functions . Details on these functions are provided below; refer on these descriptions when using the air conditioner.

CONTENTS

NAME OF PARTS AND OPERATION SELECTOR SWITCH 3 INSTALLATION LOCATION 4 ELECTRICAL REQUIREMENTS 4 SAFETY INSTRUCTIONS 4 USING THE REMOTE CONTROL UNIT 4 REMOTE CONTROL UNIT 5 HOW TO SETTHE PRESENTTIME 6 COOLING 6 HEATING 6 AUTOMATIC OPERATION 6 DEHUMIDIFYING (DRY) 6 FAN ONLY 7 ADJUSTING THE FAN SPEED 7 NIGHT MODE 7 SETTING THE TIMER 7 SETTING THE 1 HOUR TIMER 8 ADJUSTING THE AIR FLOW DIRECTION 8 OPERATION WITHOUT THE REMOTE CONTROL UNIT 9 CARE AND CLEANING 10 TIPS FOR ENERGY SAVING 12 TROUBLESHOOTING 13

DECLARATION OF CONFORMITY

This product is marked as it satisfies Directives: – Low voltage no. 2006/95/CE. – Electromagnetic Compatibility no. 89/336 EEC, 92/31 EEC and 93/68 EEC. This declaration will become void in case of misusage and/or from non observance though partial of Manufacturer's installation and/or operating instructions.

NOTE

PRODUCT INFORMATION

If you have problems or questions concerning your Air Conditioner, you will need the following information. Model and serial numbers are on the nameplate on the bottom of the air conditioner.

Model No...........................................................................

Serial No............................................................................

Date of purchase...............................................................

Dealer’s address ...............................................................

Phone number ....................................

ALERT SYMBOLS

The following symbols used in this manual, alert you to potentially dangerous conditions to users, service personnel or the appliance:

This symbol refers to a hazard or unsafe practice which can result in severe personal injury or death.

This symbol refers to a hazard or unsafe practice which can result in personal injury or product or property damage.

WARNING

CAUTION

COOLING Models

HEAT PUMP Models

INFORMATION FOR CORRECT DISPOSAL OF THE PRODUCT IN ACCORDANCE WITH THE EUROPEAN DIRECTIVE 2002/96/EC

At the end of its working life this equipment must not be disposed of as an household waste. It must be taken to special local community waste collection centres or to a dealer providing this service. Disposing of an electrical and electronic equipment and its batteries separately avoids possible negative effects on the environment and human health deriving from an inappropriate disposal and enables its components to be recovered and recycled to obtain significant savings in energy and resources. In order to underline the duty to dispose of this equipment and batteries separately, the product is marked with a crossed-out dustbin.

8. STANDBY lamp: This lamp lights up when the air conditioner is connected to the power and ready to receive the remote control command.

9. TIMER lamp: This lamp lights up when the system is being controlled by the timer.

10.Air intake latch, on two sides.

11.Air filter.

12.Suspension brackets.

13.Refrigerant couplings.

14.Condensate drain connection.

15.Sensor: Detects the room temperature around the unit;

when the remote control unit is not active the air conditioner will be set by the detected temperature.

1. Remote control unit.

2. Remote control sensor: Detects the room temperature

around the remote control unit, the air conditioner is controlled accordingly.

3. Air outlet: Conditioned air is blown out of the air conditioner through the air outlet.

Air intake: Air from the room is drawn into this section

and passes through air filter which removes dust.

5. Remote control receiver: This section picks up infrared signals from the remote control unit (Transmitter).

6. Operation selector (without remote control): Push the button to walk through the operation modes:

OFF and COOL OFF, COOL and HEAT

7. OPERATION lamp:This lamp lights up during operation. It blinks once to announce that the remote control signal

has been received and stored. It blinks continuously during the protection modes (defrosting, etc.).

The OFF position does not disconnect the power. Use the main power switch to turn off power completely.

WARNING

5 7

9 8

798

NAME OF PARTS AND OPERATION SELECTOR SWITCH

NOTE

The blinking of OPERATION, TIMER and STANDBY lamps, indicates that the operating mode selected is not compatible with the unit. If this happen the air conditioner does not operate until the correct mode is selected.

COOLING Models HEAT PUMP Models

COOLING Models

only

SAFETY INSTRUCTIONS

●

Read this booklet carefully before using this air conditioner. If you still have any difficulties or problems, consult your dealer for help.

●

This air conditioner is designed to give you comfortable room conditions. Use this only for its intended purpose as described in this Instruction Manual.

●

Never use or store gasoline or other flammable vapor or liquid near the air conditioner. It is very dangerous.

●

Never install electrical equipment, which is not protected with IPX1 protection (protection against vertical water drop), under the unit.

●

The manufacturer assumes no responsabilities if the safety regulations or local codes are not observed.

●

Never use the power main switch to start or stop the air conditioner: always use the ON/OFF button on the remote control unit or the selector switch on the unit.

●

Do not stick anything into the air outlet of the air conditioner. This is dangerous because the fan is rotating at high speed.

●

Do not let children play with the air conditioner.

●

Do not cool the room too much if babies or invalids are present.

WARNING

CAUTION

INSTALLATION LOCATION

●

We recommend this air conditioner to be installed properly by qualified installation technicians in accordance with the installation instructions provided with the unit.

●

Do not install this air conditioner where there are fumes or flammable gases, or in an extremely humid space such as a green house.

●

Do not install the air conditioner where excessively high heat-generating objects are placed.

●

Do not install the air conditioner where the atmosphere is extremely damp or humid (e.g. greenhouse or laundry) it could be wetted by drops of water (i.e. in laundries).

●

T o protect the air conditioner from heavy corrosion, avoid installing the outdoor unit where salty sea water can splash directly onto it or in sulphurous air near a spa.

WARNING

ELETRICAL REQUIREMENTS

●

Before installation, check that the voltage of the electric supply in your home or office is the same as the voltage shown on the nameplate.

●

All wiring must conform to the local electrical codes. Consult your dealer or a qualified electrician for details.

●

Each unit must be properly grounded with a ground (or earth) wire or through the supply wiring.

●

Wiring must be done by a qualified electrician.

HOW TO INSTALL BATTERIES

● Remove trhe lid in the rear part of the remote control unit

and check the settings of the four microswitches as shown below:

TEMPERATURE SENSOR SELECTOR

●

Under normal conditions the room temperature is detected and checked by the temperature sensor placed in the remote controller (I FEEL icon displayed ).This function is designed to provide a confortable room temperature by transmitting the temperature control command from the location next to you. Therefore, when using this function, the remote control should always be pointed at the air conditioner.

●

It is possible to disable the remote controller room sensor pressing the I FEEL button. In this case the I FEEL icon on the remote controller display lights off and the sensor placed in the air conditioner becomes active.

USING THE REMOTE CONTROL UNIT

●

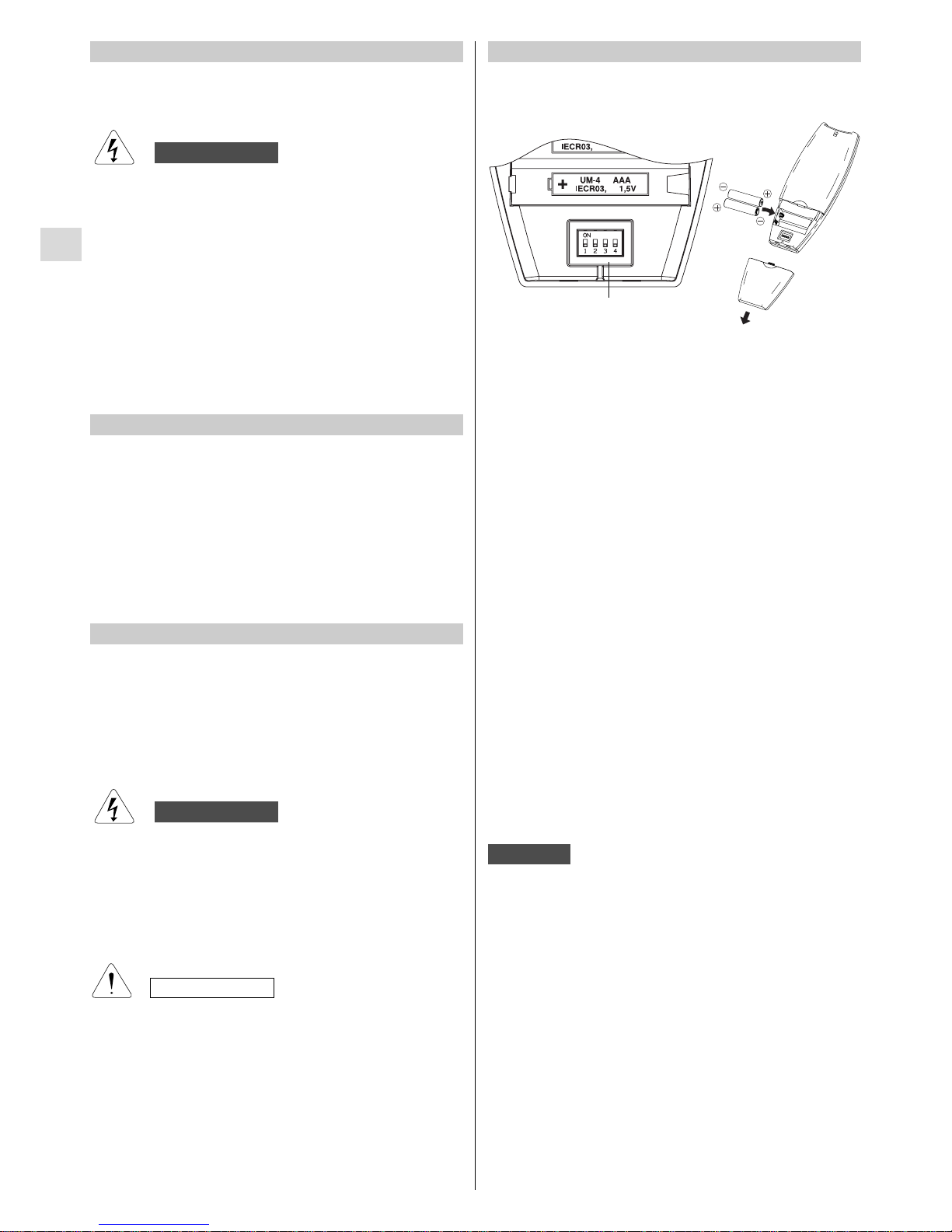

Insert two AAA alkaline batteries of 1,5 V-DC making sure that point in the direction marked in the battery compartment.The displayed time flashes. Press the SEL TYPE button. Remote controller is now ready for operation.

●

The batteries last about six months. Depending on how much you use the remote control unit. Remove the batteries if you do not use the remote control unit for more than one month. Replace the batteries when the remote control unit lamp fails to light, or when the air conditioner does not receive the remote control unit signals.

●

The batteries of the remote control contain polluted substances. Exhausted batteries must be disposed according to the laws in force.

OPERATION WITH THE REMOTE CONTROL UNIT

When using the remote control unit, always point the unit transmitter head directly at the air conditioner receiver.

HOW TO TURN ON THE AIR CONDITIONER

Press the ON/OFF button to turn the air conditioner on. The operation lamp will light up, indicating the unit is in operation.

The remote control unit sends the temperature signal at any key pressing and automatically every five minutes. If, due to some troubles, the signal from the remote control is no longer detected, the air conditioner keeps operating using the temperature sensor of the indoor unit to control the room temperature. In this case, the temperature around the remote control unit may differ from the temperature detected in the air conditioner position.

NOTE

SWITCHES

REMOTE CONTROL UNIT

“NIGHT” BUTTON

For details, see "NIGHT MODE". When you press this button in the COOL, HEAT or DRY mode, the mark appears on the display and the microcomputer in the remote control unit will adjust the set temperature to save energy.

TRANSMITTER

When you press the buttons of the remote control unit, the mark appears on the display to transmit the setting changes to the receiver in the air conditioner.

TIMER AND PRESENT TIME SETTING BUTTONS

With these buttons is possible to set the clock and the timer. For details refer to paragraphs “ SETTING THE HOUR” and “SETTING THE TIMER2.

“TIMER SEL” BUTTON

Press this button to select the type of timer to activate. For details refer to paragraph “SETTING THE TIMER”.

DISPLAY

Information is displayed when the remote controller is switched on. If switched off, only the operating mode, the room temperature and the clock are shown

Operation mode

Fan speed

High speed

Automatic

Medium speed

Low speed

Displayed when transmitting data

Set point temperature

I FEEL mode is active (remote controller sensor active)

Timer modes

Automatic *

Cooling Heating

Dehumidification Fan

MODE SELECTOR BUTTON

Press this button to modify the air conditioner mode.

(automatic) *

When this setting is selected, the air conditioner calculates the difference between the thermostat setting and the room temperature and automatically switches to the "cool" or "heat" mode.

(heating) *

The air conditioner makes the room warmer.

(dry)

The air conditioner reduces the humidity in the room.

(cooling)

The air conditioner makes the room cooler.

(fan)

The air conditioner works only as a circulation fan.

Clock

Room temperature

Night mode

Oscillation Flap

INACTIVE BUTTONS

TEMPERATURE SETTING BUTTONS TEMP - (cooler)

Press this button to decrease the set temperature.

TEMP + (warmer)

Press this button to increase the set temperature.

SENSOR

A temperature sensor inside the remote control unit detects the room temperature.

“SEL TYPE” BUTTON

Press this button in order to:

• set the clock

• set the ON/OFF timer For details refer to paragraphs “SETTING THE HOUR” and “SETTING THE TIMER”.

TEMPERATURE SENSOR SELECTOR

Press the I FEEL button to modify the active setting for room temperature detection (from remote controller to air conditioner and viceversa)

“FAN “ BUTTON

Fan speed is automatically selected by the microcomputer.

High speed. Medium speed.

Low speed.

ON/OFF BUTTON

This button turns the air conditioner ON and OFF.

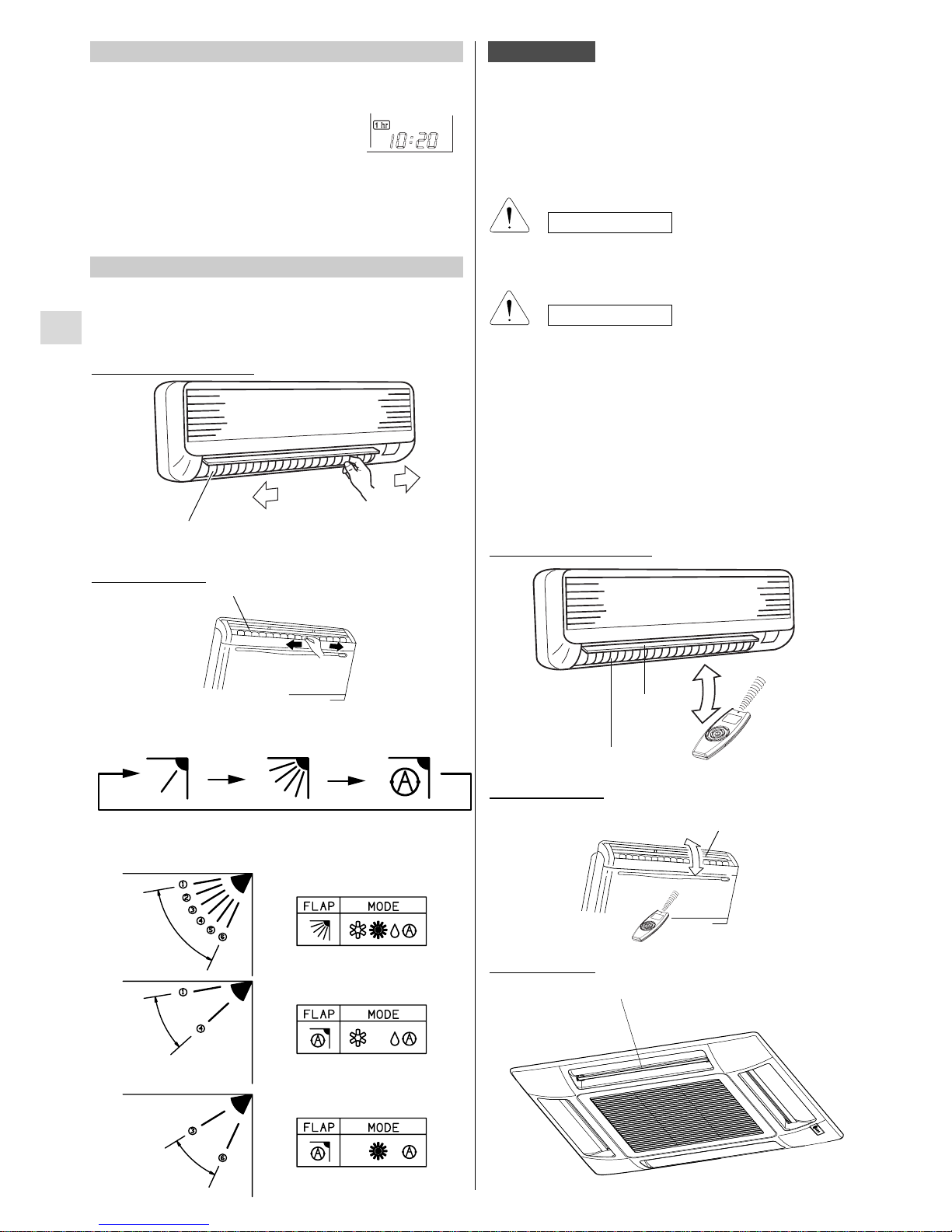

PUSH-BUTTON FLAP

To press this push-button in order to select the wished function.

Fixed: six position

Continous oscillations

Automatically oscillations

* only

HEAT PUMP Models

1.Set the MODE button to DRY. The icon is displayed.

2.Press the ON/OFF button and switch the air condioner

ON.

3.Press the TEMP. buttons to set the desired temperature (the temperature range is between 32 °C max. and 16 °C min.).

HOW TO SET THE PRESENT TIME

COOLING

HEA TING only

1. Press the button SEL TYPE three times.

The time indication alone flashes.

2. Press the SET H button until the present time hour is displayed. Press the SET M button until the present time minutes are displayed. The display will automatically stop flashing.

THE DISPLAYSHOWS THE SELECTED TEMPERATURE.

AFTER 5 SECONDS FROM THE REQUIRED TEMPERATURE SETTING THE DISPLAY WILL SHOW THE ROOM TEMPERATURE AGAIN.

4.Press the FAN button to select the fan speed.

ONON ON

Δ 1 H Δ 1 H

MIN. MAX.

A B

C C

27 26 25 24

23 22

21 20 19

Verify that the unit is connected to the main power and the STANDBY lamp is light up.

1.Set the MODE selector to COOL .

2.Press the ON/OFF button and switch the

air condioner ON.

3.Press the TEMP. buttons to set the desired

temperature (the temperature range is between 32 °C max. and 16 °C min.).

NOTE

1.Set the MODE selector to HEAT .

2.Press the ON/OFF button and switch the air condioner ON.

3.Press the TEMP . buttons to set the desired temperature (the

temperature range is between 32 °C max. and 16 °C min.).

THE DISPLAY SHOWS THE SELECTED TEMPERA TURE.

AFTER 5 SECONDS FROM THE REQUIRED TEMPERATURE SETTING THE DISPLAY WILL SHOW THE ROOM TEMPERA TURE AGAIN.

4.Press the FAN button to select the fan speed.

For several minutes after the start of heating operation, the indoor fan speed will be low until the indoor heat exchanger coil has warmed up sufficiently . This is because the COLD DRAFT PREVENTION SYSTEM is operating. During this period, the STANDBY lamp remains lit.

NOTE

DEFROSTING OF OUTDOOR UNIT HEAT EXCHANGER

When the outdoor temperature is low, frost or ice may appear on the heat exchanger coil, reducing the heating performance. When this happens, a microcomputer defrosting system operates. At the same time, the fan in the indoor unit stops and the ST ANDBYlamp remains lit until defrosting is completed. Heating operation restarts after several minutes. (This interval will vary slightly depending on the room and outdoor temperature).

HEATING PERFORMANCE

Aheat pump conditioner heats a room by taking heat from outside air. The heating efficiency will fall off when the outdoor temperature is very low. If enough heat is not obtained with this air conditioner, use another heating appliance in conjunction with it.

1.Set the MODE selector to AUTO .

2.Press the ON/OFF button and switch the air condioner

ON.

3.Press the TEMP. buttons to set the desired temperature (the temperature range is between 32 °C max. and 16 °C min.).

When this setting is selected, the air conditioner calculates the difference between the thermostat setting and the room temperature and automatically switches to the COOL or HEA Tmode as appropriate.

4.Press the FAN selector button to the setting you want.

THE DISPLAY SHOWS THE SELECTED TEMPERA TURE.

AFTER 5 SECONDS FROM THE REQUIRED TEMPERATURE SETTING THE DISPLAY WILL SHOW THE ROOM TEMPERA TURE AGAIN.

Example of operation diagram in the (Auto) mode with the set room temperature at 23°C.

NOTE

The air conditioner changes the operation mode (from cool to heat or vice versa, if one of the following conditions occurs:

- ZONE A: changes if the difference between the room

temperature and the temperature set on the remote control unit is at least 3°C.

- ZONE B: changes if the difference between the room

temperature and the temperature set on the remote control unit is at least 1°C, one hour after the compressor stop.

- ZONE C: never changes if the difference between the

room temperature and the temperature set on the remote control unit is no more than 1°C.

DEHUMIDIFYING (DRY)

THE DISPLAY SHOWS THE SELECTED TEMPERA TURE.

AFTER 5 SECONDS FROM THE REQUIRED TEMPERATURE SETTING THE DISPLAY WILL SHOW THE ROOM TEMPERA TURE AGAIN.

HEAT PUMP Models

AUTOMATIC OPERATION

only

WHEN DIFFERENCE BETWEEN

ROOM TEMPERATURE AND SET FAN SPEED

TEMPERATURE IS

Cooling and 2 °C and over High dehumidifying Between 2 and 1 °C Medium modes: Below 1 °C Low

2 °C and over High

Heating mode:

Below 2 °C Medium

ADJUSTING THE FAN SPEED

AUTOMATIC

Simply set the FAN selector to the position.A microcomputer automatically controls the fan speed when the AUT O mode is selected. When the air conditioner starts operating, the difference between the room temperature and the set temperature is detected by the microcomputer which then automatically switches the fan speed to the most suitable level.

NIGHT MODE

●

The NIGHT mode enables you to save energy.

1. Set the MODE selector to cool, dry or heat.

2. Press the NIGHT button.

3. The mark appears on the display. Press the NIGHT

button again to release the NIGHT function.

What does the NIGHT mode mean?

In this mode, the air conditioner will cool or heat the room to the set temperature, and then the thermostat will make the unit pause. After about 1 hour, the air conditioner will automatically reset the set temperature as follows (also refer to graphs).

OPERATING MODE SET TEMPERATURE CHANGE

Heating Lowered by 1 °C

Cooling and Dehumidifying Raised by 1 °C

When the room temperature reaches the new set value, the thermostat will cause the unit to pause. After about 1 hour the temperature will be raised by 1 °C in cooling, or lowered by 1 °C in heating. This enables you to save energy without sacrificing your comfort.

FAN ONLY

If you want to make air circulate without any temperature control, follow these steps:

1. Press the ON/OFF operation button and switch the air conditioner ON.

2. Press MODE button until only the fan sign appears on the display.

The above mentioned data make reference to the air conditioner operating when the sensor on the remote control unit is ON. (Refer to temperature sensor selector). If the sensor on the indoor unit is being used then actual operation will slightly differ from that described in the above tables. The automatic speed is not available in FAN ONLY mode.

High speed Med. speed Low speed

MANUAL

If you want to manually adjust speed just set the FAN selector as desired.

NOTE

A)HOW TO SET THE ON TIME

Press the SEL TYPE button once. The ON and time indications flash.

2. Press the SET H button until the designed hour is displayed. Press the SET M button until the designed minutes are displayed. The display will change automatically back to show the present time after 10 sec.

3. Press the ON/OFF button to start the air conditioner.

4. Press the TIMER SEL button to activate the ON timer.

B) HOW TO SET THE OFF TIME

1. Press the SEL TYPE button twice.

The OFF and time indications flash.

3. Press the ON/OFF button to start the air conditioner.

4. Press the TIMER SEL button two times to activate the OFF timer.

C) HOW TO SET A PROGRAM FOR

DAILY ON/OFF OPERATION (OR VICEVERSA)

1. Set the timer ON/OFF as shown in A)

and B).

2. Press the ON/OFF button to start the air conditioner.

3. Press three times the TIMER SELECT button to activate the DAILY timer.

SETTING THE TIMER

After timer setting, press PROGRAM button in order to check the ON/OFF setting time.

NOTE

●

Use DRYoperation when you want to reduce the humidity in the room.

●

Once the room temperature reaches the set level, the unit repeats the cycle of turning on and off automatically.

●

During DRYoperation, the fan speed is automatically set to or stops to prevent overcooling.

●

Dry operation is not possible if the indoor temperature is 15 °C or less.

1°C

1 hour

1 hour TIME

Setting temperature

Room temperature

COOLING AND DEHUMIDIFYING

1°C

1 hour

1 hour TIME

Setting temperature Room temperature

HEATING

VERTICAL (with remote control unit)

Press the FLAP button to select the flap function:

HORIZONTAL (manual) - Only for MRAF-MPAF-KPAF models

The horizontal air flow can be adjusted by moving the vertical vanes to the left or right, as indicated in the following figures.

ADJUSTING THE AIR FLOW DIRECTION

Do not move the flap with your hands when the air conditioner is running.

CAUTION

Left

Vertical vane

Right

KPAF MODELS

MRAF-MPAF MODELS

CAF MODELS

FLAPS

●

Use the FLAP button on the remote control to adjust the position of the flap. If you move the flap by hand, the factual flap position and the flap position on the remote control may no longer match. If this should happen, shut off the unit, wait for the flap to close, and then turn on the unit again; the flap position will now be normal again.

●

Do not have the flap pointed down during cooling operation. Condensation may begin to form around the air vent and drip down.

CAUTION

MRAF-MPAF MODELS

KPAF MODELS

VERTICAL VANE

Fixed:

six

position

Continous

oscillations

Automatically

oscillations

Down

Flap

Air outlet

grille

DEFLETTORE

NOTES

●

The flap automatically closes when the unit is off.

●

When the unit starts in heating operation, the fan speed will be low and the flap will be in the 4position until the air being blown out of the unit begins to warm. Once the air warms up, the flap position and fan speed change to the settings specified with the remote control.

TIMER SETTING PROCEDURE.

●

Press four times the TIMER SEL button.The 1 HOUR TIMER mark will appear on the display.

CANCELLATION PROCEDURE

●

Press the ON/OFF button to turn the air conditioner off.

●

Wait for the indoor unit to stop operating.

●

Press the ON/OFF button again to turn the air conditioner on.

SETTING THE 1 HOUR TIMER

This function causes the unit to operate for one hour at the set conditions, regardless of whether the unit is on or off.

40°

50°

Set vertical vanes to the front position during COOLING/DRY operation if humidity is high. If the vertical vanes are set to the left-most or right-most position, condensation will form around the air outlet and drip off.

CAUTION

Zone «A»

for cooling and dehumidifyng

Zone «B»

for heating

40°

50°

«B»

«A»

«B»

«A»

(ONLY MRAF-MPAF-KPAF MODELS)

2. WHEN THE AIR CONDITIONER IS RUNNING

If you want to turn off the air conditioner push the operation selector with a pen until the OPERA TION lamp is turned off.

Power failure during operation.

In the event of power failure, the unit will stop. When the power is resumed, the unit will restart automatically after 3 minutes.

NOTE

If you have lost the remote control unit or it has troubles, follow the steps below.

1. WHEN THE AIR CONDITIONER IS STOPPED

If you want to turn on the air conditioner push the operation selector with a pen to select the desired mode (COOL or HEAT).

OPERATION WITHOUT THE REMOTE CONTROL UNIT

The air conditioner will start in HIGH fan speed. The temperature setting is 25°C for cooling mode and 21°C for heating mode.

NOTE

HOW TO ADJUST THE FLAP DIRECTION

Zone «A» for cooling

and dehumidifyng

Zone «B»

for heating

OPERATION SELECTOR

MRAF-MPAF MODELS

KPAF MODELS

OPERATION SELECTOR

CAF MODELS

OPERATION SELECTOR

MRAF-MP

AF MODELS

KPAF MODELS

CAF MODELS

Zone «A»

for cooling and dehumidifyng

Zone «B»

for heating

CAF MODELS

GRILLE

STRING

●

Detach the safety string from the frame (remember to attach it again after cleaning or maintenance).

●

Open the air intake grille

, hold it on and pull it toward

you to detach the two guides.

CONDENSATE DRAIN PAN

The inspection or replacement of internal components involve the removal of the condensate drain pan.

Some metal edges and the vanes of heat exchanger are sharp and may cause injury if handled improperly; be especially careful when you clean these parts.

CAUTION

HOW TO REMOVE THE CONDENSATE DRAIN PAN

RUBBER CORK

CONNECTORS

CLIPS (2)

SUPPORT PLATE (2)

SCREW (4)

SPECIAL SCREW (4)

1.Open the air intake grille.

2.Drain the condensate water into a bucket trough the

rubber cork that should be soon closed.

3.Remove the frame-grille assembly by loosening the four

special screws with washer; you can utilise the two clips that fix the frame to the unit.

4.Disconnect the electrical connectors between the frame-

grille assembly and the unit.

5.Remove the four screws of the two support plates.

6.Grasp the two support plates, remove with care the

condensate drain pan and clean it inside, if necessary.

7.Once finished the maintenance, reassemble the pan,

aligning the side with the hole for condensate drain and the side with the pump; insert the connectors of the unit into the proper hole in the pan.

8.Fix again the four screws of the support plates and the

frame group aligning the corner from which the wires exit and the corner with the connectors of the unit.

9.Mount the air intake grille along with the filter; be sure

that the safety string has been attached and that the latch screw has been fixed on both sides.

ADDITIONAL MAINTENANCE (ONLYFOR CAF MODELS)

CARE AND CLEANING

●

Maintenance operations must be carried out by specially trained personnel.

●

For safety , be sure to turn the air conditioner off and also to disconnect the power before cleaning.

●

Do not pour water on the indoor unit to clean it. This will damage the internal components and cause an electric shock hazard.

WARNING

The air intake grille can be removed in order to wash it with water.

MRAF-MPAF MODELS

Washing the grille with water

●

Clean the grille gently using a soft sponge, or the like. Then wipe away any remaining moisture.

●

Neutral detergent may be used to remove stubborn dirt. Then rinse thoroughly with water and wipe away any remaining moisture.

Arm

Air intake grille

CASING AND GRILLE (INDOOR UNIT)

Clean the casing and grille of the indoor unit with a vacuum cleaner brush, or wipe them with a clean, soft cloth. If these parts are stained, use a clean cloth moistened with a mild liquid detergent. When cleaning the grille, be careful not to force the vanes out of place.

● Never use solvents, or harsh chemicals when cleaning the

indoor unit. Do not wipe the plastic casing using very hot water.

● Some metal edges and the vanes are sharp and may

cause injury if handled improperly; be especially careful when you clean these parts.

● The internal coil and other components of the outdoor

unit must be cleaned every year. Consult your dealer or service centre.

CAUTION

HOW TO REMOVE THE AIR INTAKE GRILLE (ONLY FOR MRAF-MPAF-CAF MODELS)

●

With the air intake grille open all the way, grip both arms with your hans and pull toward you to remove.

●

To remount, hold the air intake grille roughly horizontal and push it in until the arm shafts fit into the indentations in the main unit, then fit the grille into place.

HOW TO REMOVE THE FILTER

1.Grasp both ends of the air intake grille and pull to open

it.

2.Hold the air filter by the tab and pull it upward. Clean the air filter.

3.When replacing the filter, make sure that the FRONT mark is facing you. Reinsert the filter into place and close the air intake grille.

AIR FILTER

The filter behind the air intake grille should be checked and cleaned at least once every two weeks. (MRAF-MPAFKPAF MODELS)

HOW TO REMOVE THE FILTER

1. Grasp both ends of the air intake grille and pull it towards

you and up.

2. Push the filter up slightly, and then pull it down. Clean the

air filter.

Air intake

grille

Insert into the groove on the unit

Air filter

Air intake grille

Air filter

HOW TO REPLACE THE FILTER

1. With the «FRONT» mark facing you, slide the filter up

into the unit and then lower the handler into the groove on the unit.

2. After installing the filter, press the locations marked by the arrows ( ) and close the air intake grille.

MRAF-MPAF MODELS

FILTER CLEANING

Use a vacuum cleaner to remove light dust. If there is sticky dust on the filter, wash the filter in lukewarm, soapy water, rinse it in clean water, and dry it.

1.Remove the screw on each side out of the latch using a screwdriver.

2.Press on the two latches of the air intake grille with your thumbs in the direction of the arrow to open the grille.

3.Open the air intake grille downward.

4.Remove the air filter from the air intake grille. Clean the

air filter.

5.Insert the filter correctly again inside the grille, close the grille letting the latches slide toward the outside and fix again the latch with the screw on both sides.

The air filter should be cleaned at least once every six months or more frequently; it depends on the real operation conditions.

HOW TO REMOVE THE FILTER

LATCH

SCREW

AIR INTAKE GRILLE

AIR FILTER

CAF MODELS

KPAF MODELS

FRONT

TIPS FOR ENERGY SAVING

DO NOT:

●

Block the air intake and outlet of the unit. If they are obstructed, the unit will not work well, and may be damaged.

●

Let direct sunlight into the room. Use sunshades, blind or curtain.

DO:

●

Always try to keep the air filter clean. A clogged filter will impair the performance of the unit.

●

T o prevent conditioned air from escaping, keep windows, doors and any other openings closed.

ACTIVATED CARBON AIR FILTER INSTALLATION PROCEDURE

1. Open the unit intake air grille and pull out the standard

air filter.

2. Apply on the rear side of the filter the two spings supplied

with the accessory.

3. Fix the activated carbon filter by the springs.

4. Insert the two air filters one over the other and close

the intake grille.

REAR SIDE OF AIR FILTER

SPRING

ACTIVATED CARBON FILTER

ACTIVATED CARBON AIR FILTER (ACCESSORY SUPPLIED ON REQUEST ONLY FOR MRAF-MPAF - KPAF MODELS)

MRAF-MPAF MODELS

This activated carbon air filter cannot remove harmful gases or vapors nor ventilate air in the room. Y ou must open doors or windows frequently when you use gas or oil heating appliances. Otherwise there is a risk of suffocation in an extreme case.

NOTE

1.Two activated carbon air filters for one indoor unit are in

this polyethylene bag.

2.Open the bag just before installing the activated carbon air filters, if not the deodorizing effect durability of the filter may be decreased.

ACTIVATED CARBON AIR FILTER INSTALLATION PROCEDURE

The activated carbon air filterneeds to be installed behind the air filter.

1.Remove the air filter.

2.Install the air clean filter in the position shown in the figure

with the symbol "FRONT" facing you.

3.Reinstall the air filter.

Activated carbon

air filter

Activated carbon air filter

Front: white Rear: black

REPLACEMENT OF ACTIVATED CARBON AIR FILTER

●

The filter is disposable.

●

Do not throw away the filter frame.

●

The used filter cannot be reused even after cleaning up.

●

Obtain the filters for replacement at your nearest dealer.

●

Check the state of dirtiness at least once every two weeks.

●

Replace the filter after six months’ operation.

WARNING

KPAF MODELS

The activated carbon air filter is to be added to the standard filter.

It is made of two layers:

- the first layer consists in a synthetic honey comb high

efficiency media to remove the dust and purifing the air.

- the second layer in charcoal media deodorizing the

ambient air.

WARNING

• The use of portable telephones near the air conditioner

may cause disturbance to its normal operation and must be avoided. In case abnormal operation is noticed, (OPR operation lamp lights but the air conditioner will not run) to restore normal operation turn-off electric supply for 60 seconds at least, by disconnecting the main switch or the wall plug, then start again the air conditioner.

• If your air conditioner does not work properly , first check

the following points before requesting service. If it still does not work properly, contact your dealer or service centre.

TROUBLESHOOTING

Trouble: The air conditioner does not run at all. Possible cause:

1. Power failure.

2. Leakage breaker tripped.

3. Line voltage is too low.

4. Operation button is OFF.

5. Batteries in remote control unit have run down.

Remedy:

1. Restore power.

2. Contact service centre.

3. Consult your electrician or dealer.

4. Press the button again.

5. Replace batteries.

Trouble: The air conditioner does not operate and STANDBY lamp flashes .

Possible cause:

1. Defective sensor.

Remedy:

1. Contact service centre.

Trouble:STANDBYand OPERATION lamps flash and the air conditioner does not operate.

Possible cause:

1. Air conditioner coil sensor defective.

Remedy:

1. Contact service centre.

Trouble: Poor cooling or heating performance. Possible cause:

1. Dirty or clogged air filters.

2. Heat source or many people in room.

3. Doors and/or windows are open.

4. Obstacle near air intake or air discharge port.

5. The set temperature on the remote control unit is too

high.

6. Outdoor temperature is too low (heat pump version).

7. Defrosting system does not work (heat pump version).

NOTE

Remedy:

1. Clean air filters to improve airflow.

2. Eliminate heat source if possible.

3. Shut them to keep the heat or cold out.

4. Remove it to ensure good airflow.

5. Set the right temperature on the remote control unit.

6. Try to use a back-up heater.

7. Consult your dealer.

Trouble: Compressor runs but soon stops. Possible cause:

1. Obstruction of the air intake grilles.

Remedy:

1. Remove obstruction.

Trouble: Clicking sound is heard from the air conditioner. Possible cause:

1. In heating or cooling operation, any plastic parts may expand or shrink due to a sudden temperature change. In this event, a clicking sound may occur.

Remedy:

1. This is normal, and the sound will disappear when an even temperature is settled.

COOLING Models

only

NOME DELLE PARTI E SELETTORE DI FUNZIONAMENTO 3 LUOGO DI INSTALLAZIONE 4 REQUISITI ELETTRICI 4 ISTRUZIONI DI SICUREZZA 4 USO DEL TELECOMANDO 4 TELECOMANDO 5 COME REGOLARE L’OROLOGIO 6 RAFFREDDAMENTO 6 RISCALDAMENTO 6 FUNZIONAMENTO AUTOMA TICO 6 DEUMIDIFICAZIONE 6 VENTILAZIONE 7 SCELTAVELOCITÀ VENTILATORE 7 PROGRAMMA NOTTURNO 7 REGOLAZIONE DEL TIMER 7 REGOLAZIONE DEL TIMER 1 ORA 8 REGOLAZIONE DEL FLUSSO D’ARIA 8 FUNZIONAMENTO SENZATELECOMANDO 9 CURA E MANUTENZIONE 10 CONSIGLI PER IL MASSIMO CONFORT E IL MINIMO CONSUMO 12 IDENTIFICAZIONE E SOLUZIONE PROBLEMI DI FUNZIONAMENTO 13

Questo condizionatore è dotato delle funzioni di raffreddamento, deumidificazione e ventilazione , automatico, raffreddamento, riscaldamento, deumidificazione e ventilazione I dettagli su queste funzioni sono forniti di seguito; riferitevi a queste descrizioni quando usate il condizionatore.

INDICE

DICHIARAZIONE DI CONFORMITÀ

Questo prodotto è marcato in quanto conforme alle Direttive: – Bassa Tensione n. 2006/95/CE. – Compatibilità Elettromagnetica n. 89/336 CEE, 92/31 CEE e 93/68 CEE. Questa dichiarazione sarà nulla nel caso di impiego diverso da quello dichiarato dal Fabbricante e/o di mancata osservanza, anche solo parziale, delle istruzioni d'installazione e/o d'uso.

NOTA

INFORMAZIONI RIGUARDANTI IL PRODOTTO

In caso di difficoltà o se si hanno dei dubbi riguardo al condizionatore d’aria, sono necessarie le seguenti informazioni. I numeri del modello e quelli di serie si trovano sulla targhetta del nome, sul climatizzatore.

No. del modello .................................................................

No. di serie .......................................................................

Data di acquisto ................................................................

Indirizzo del rivenditore .....................................................

Numero di telefono .............................

SIMBOLI DI AVVERTIMENTO

I seguenti simboli sono usati in questo manuale per mettere in guardia l’utente ed il personale di servizio sulle condizioni potenziali di pericoli personali o di danni al prodotto.

Questo simbolo si riferisce a pericoli o a interventi che possono causare ferite gravi o la morte.

Questo simbolo si riferisce a pericoli o a interventi che possono causare danni al prodotto.

AVVERTIMENTO

PRECAUZIONE

COOLING Models

HEAT PUMP Models

INFORMAZIONE PER IL CORRETTO SMALTIMENTO DELPRODOTTO AI SENSI DELLA DIRETTIVAEUROPEA 2002/96/CE

Alla fine della sua vita utile questo apparecchio non deve essere smaltito insieme ai rifiuti domestici. Deve essere consegnato presso appositi centri di raccolta differenziata oppure presso i rivenditori che forniscono questo servizio. Smaltire separatamente un apparecchio elettrico ed elettronico e le relative batterie consente di evitare possibili effetti negativi sull’ambiente e sulla salute umana derivanti da uno smaltimento inadeguato e permette di recuperare e riciclare i materiali di cui è composto, con importanti risparmi di energia e risorse. Per sottolineare l’obbligo di smaltire separatamente queste apparecchiature e le batterie, sul prodotto è riportato il simbolo del cassonetto barrato. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.

NOME DELLE PARTI E SELETTORE DI FUNZIONAMENTO

1. Telecomando.

2. Sensore telecomando: rileva la temperatura ambiente

attorno al telecomando, il condizionatore è regolato dalla temperatura rilevata.

3. Mandata aria: distribuisce l’aria trattata nel locale.

4. Aspirazione aria: l’aria ambiente viene aspirata e passa

attraverso il filtro che trattiene la polvere.

5. Ricevitore: riceve i segnali inviati dal telecomando a raggi infrarossi (Trasmettitore).

6. Selettore funzionamento (senza telecomando):

Premere questo tasto per passare da una funzione all’altra:

OFF and COOL OFF, COOL and HEAT

La posizione OFF non interrompe l’alimentazione elettrica. Usate l’interruttore principale per isolare il condizionatore d’aria.

7. Spia funzionamento (OPERATION): si accende quando

l’unità è in funzione. Lampeggia una volta per avvisare che il segnale del telecomando é stato ricevuto e memorizzato. Lampeggia continuamente durante le funzioni di protezione (sbrinamento, ecc.).

AVVERTIMENTO

8. Spia attesa (STANDBY): Si accende quando il

condizionatore é collegato alla corrente ed é pronto a ricevere il segnale dal telecomando.

9. Spia TIMER: si accende quando l’unità è controllata dal timer.

10.Fermo di chiusura griglia di aspirazione, su due lati.

11.Filtro aria.

12.Staffe di appensione.

13.Attacchi frigoriferi.

14.Attacco scarico condensa.

15.Sensore: rileva la temperatura ambiente attorno all’unità;

quando il telecomando é inattivo il condizionatore sarà regolato dalla temperatura rilevata.

5 7

9 8

NOTA

Il lampeggio contemporaneo delle 3 spie OPERA TION, TIMER e ST ANDBY, indica che il modo di funzionamento selezionato non é compatibile con l’unità in oggetto. Se ciò accade il condizionatore non funziona fino al ripristino della modalità corretta.

798

COOLING Models HEAT PUMP Models

COOLING Models

Solo

●

Non installare questo condizionatore d’aria dove ci sono fumi, gas infiammabili o molta umidità, come in una serra.

●

Non installare il condizionatore dove ci sono apparecchiature che generano un calore eccessivo.

●

Non installare l'unità interna in locali dove potrebbe essere investita da spruzzi d'acqua (es. lavanderia).

●

Per proteggere il condizionatore d’aria dalla corrosione eccessiva, non installate l’unità esterna dove può essere esposta direttamente agli spruzzi d’acqua marina o a vapori solforosi nelle stazioni climatiche.

REQUISITI ELETTRICI

●

Prima dell’installazione assicuratevi che la tensione dell’alimentazione elettrica di rete sia uguale a quella indicata sulla targhetta del condizionatore d’aria.

●

Tutti gli allacciamenti elettrici devono essere conformi alle normative elettriche locali. Per i dettagli consultare il rivenditore o un elettricista.

●

Ciascuna unità deve essere collegata correttamente a massa, con un filo di terra.

●

Gli allacciamenti elettrici devono essere eseguiti da un elettricista specializzato.

ISTRUZIONI DI SICUREZZA

●

Leggete attentamente questo manuale prima di usare il condizionatore d’aria. In caso di dubbi o problemi rivolgetevi al rivenditore o al centro assistenza autorizzato.

●

Questo condizionatore d’aria è stato progettato per creare condizioni climatiche ideali nella vostra stanza. Usatelo soltanto per questo scopo specifico e come descritto in questo manuale.

●

Mai usare o conservare benzina o altri liquidi infiammabili vicino al condizionatore. È molto pericoloso.

●

Non installare sotto l’unità apparecchiature elettriche non protette con grado di protezione IPX1 (protezione all’acqua a caduta verticale).

●

Il costruttore non si assume responsabilità alcuna nel caso in cui le norme di sicurezza e antinfortunistiche non vengano rispettate.

●

Non accendete e spegnete il condizionatore d’aria mediante l’interruttore generale. Usate sempre il pulsante ON/OFF sul telecomando o il selettore di funzionamento sull’unità.

●

Non inserite oggetti nel condizionatore. È molto pericoloso perché il ventilatore gira ad alta velocità.

●

Non lasciate giocare i bambini con il condizionatore d’aria.

●

Non raffreddate eccessivamente la stanza se ci sono bambini molto piccoli o degli invalidi.

AVVERTIMENTO

PRECAUZIONE

LUOGO DI INSTALLAZIONE

●

Si raccomanda di far installare questo condizionatore d’aria da un tecnico qualificato seguendo le istruzioni di installazione allegate.

AVVERTIMENTO

SELETTORE DEL SENSORE DI TEMPERATURA

● In condizioni normali la temperatura ambiente viene

rilevata e controllata dal sensore di temperatura posizionato all’interno del telecomando (icona IFEEL attiva sul display). Questa funzione permette di creare una temperatura ambiente ottimale perché il telecomando trasmette la temperatura dalla posizione in cui vi trovate. Quindi, usando questa funzione, il telecomando deve sempre essere indirizzato verso il condizionatore.

● E’ possibile disattivare il sensore di temperatura del

telecomando premendo il tasto I FEEL. In tal caso la relativa icona sul display si spegne e diventa operativo il sensore presente all’interno dell’unità.

INSERIMENTO DELLE BATTERIE

● Rimuovere il coperchio sul retro del telecomando e

verificare che i quattro microinterruttori siano impostati come in figura:

USO DEL TELECOMANDO

● Inserire due batterie da 1,5 V-DC tipo AAA alcaline

rispettando la polarità indicata sul telecomando. L’indicazione dell’ora sul display lampeggia. Premere il tasto SEL TYPE. Il telecomando ora é pronto per funzionare.

● La durata media delle batterie è di sei mesi e dipende

dalla frequenza con cui si usa il telecomando. Rimuovere le batterie nel caso di lungo inutilizzo del telecomando (oltre un mese). Sostituire le batterie quando la spia di trasmissione dati del telecomando non lampeggia oppure quando il condizionatore non risponde ai comandi del telecomando.

● Le batterie del telecomando contengono sostanze

inquinanti. Terminata la loro vita utile, devono essere smaltite secondo le vigenti normative.

FUNZIONAMENTO CON IL TELECOMANDO

Indirizzare il telecomando con la testina del trasmettitore verso il ricevitore posto sul condizionatore d’aria.

COME ACCENDERE IL CLIMATIZZATORE

Premere il tasto ON/OFF per accendere il climatizzatore. La spia funzionamento si accenderà, ad indicare che l’unità é in funzione.

Il telecomando trasmette il segnale della temperatura ambiente alla pressione di ogni tasto ed automaticamente ogni cinque minuti. Se, a causa di inconvenienti, l’unità non riceve il segnale del telecomando il condizionatore d'aria utilizza, per il controllo della temperatura ambiente, il sensore presente all’interno dell’unità. In questi casi la temperatura vicino al telecomando può differire dalla temperatura rilevata nella posizione del condizionatore d'aria.

NOTA

INTERRUTTORI

TELECOMANDO

PULSANTE “NIGHT” (programma notturno)

Per i dettagli vedere “Programma notturno”. Quando si preme questo pulsante il simbolo

appare sul visore, e il microprocessore del telecomando regolerà la temperatura selezionata per risparmiare energia.

TRASMETTITORE

Quando vengono premuti i pulsanti del telecomando, il simbolo si accede sul visore per trasmettere i cambiamenti della regolazione al ricevitore del climatizzatore.

PULSANTI SELEZIONE TEMPERATURA TEMP - (più freddo)

Premere questo pulsante per diminuire la temperatura selezionata.

TEMP + (più caldo)

Premere questo pulsante per aumentare la temperatura selezionata.

SENSORE

Un sensore di temperatura all’interno del telecomando rileva la temperatura ambiente.

PULSANTE “SEL TYPE”

Premere questo pulsante per selezionare le funzioni:

• impostazione dell’ora

• impostazione del timer ON/OFF Per dettagli vedere le sezioni “COME REGOLARE L’OROLOGIO” e “REGOLAZIONE DEL TIMER”.

SELETTORE SENSORE DI TEMPERATURA

Premere il pulsante I FEELper modificare l’impostazione del sensore di temperatura attivo ( da telecomando a Condizionatore e viceversa).

PULSANTE “FAN” (velocità ventilatore)

La velocità del ventilatore viene scelta automaticamente dal microprocessore.

Alta velocità ventilatore. Media velocità ventilatore. Bassa velocità ventilatore.

PULSANTI REGOLAZIONE OROLOGIO E IMPOSTAZIONE ORARIO TIMER

Premendo i pulsanti SET H / SET M è possibile impostare l’ora e il timer. Per dettagli vedere le sezioni “COME REGOLARE L’OROLOGIO” e “REGOLAZIONE DEL TIMER”.

PULSANTE ON/OFF (acceso/spento)

Il pulsante serve per mettere in funzione o arrestare il climatizzatore.

PULSANTE “TIMER SEL”

Premendo il pulsante sul display viene attivata la procedura per l’impostazione del timer. Per dettagli vedere esempio “REGOLAZIONE DEL TIMER”.

VISORE

Visualizza le informazioni quando il telecomando è acceso.

Modo di funzionamento

Velocità ventilatore

Alta velocità

Automatico

Media velocità

Bassa velocità

Conferma trasmissione dati al climatizzatore

Temperatura impostata

Indica che il climatizzatore funziona in modalità I FEEL (sensore telecomando attivo)

Programma notturno

Indica i tipi di timer

Automatico

Raffreddamento Riscaldamento

Deumidificazione Ventilazione

PULSANTE MODO DI FUNZIONAMENTO

Premere questo pulsante per modificare il funzionamento del condizionatore.

(automatico)

Quando viene scelta la posizione “automatico” il microprocessore sceglie automaticamente tra raffreddamento e riscaldamento in base alla differenza tra la temperatura ambiente e quella impostata sul telecomando.

(riscaldamento)

Il condizionatore riscalda il locale.

(deumidificazione)

Il condizionatore riduce l’umidità dell’aria ambiente.

(raffreddamento)

Il condizionatore raffredda l’aria abbassando la temperatura del locale.

(ventilazione)

Il condizionatore funziona solo come ventilatore.

Orologio

Temperatura ambiente

Oscillazione Flap

PULSANTE FLAP

Premere questo pulsante per selezionare la funzione desiderata.

Fissa: 6 posizioni

Oscillazione continua

Oscillazione automatica

PULSANTE INATTIVO

* Solo

HEAT PUMP Models

Esempio: schema funzionamento in modalità (Auto) con temperatura ambiente impostata a 23 gradi.

Verificare che l’unità sia collegata alla rete elettrica e che la spia ST ANDBYsia accesa.

1.Premere il pulsante MODE (modo di funzionamento) fino a far apparire sul visore il simbolo RAFFREDDAMENTO

2.Premere il pulsante ON/OFF e mettere in funzione il condizionatore.

3.Premere i pulsanti TEMP+/- per impostare la temperatura desiderata (il campo di regolazione varia tra 32 °C massimo e 16 °C minimo).

Quando la temperatura esterna scende sotto lo zero sullo scambiatore di calore esterno si forma del ghiaccio che riduce la potenzialità in riscaldamento. Quando questo accade il microprocessore comanda un’inversione del funzionamento del condizionatore (sbrinamento). Con questa funzione operativa il ventilatore dell’unità interna si ferma e la spia ST ANDBYsi accende per la durata dello sbrinamento. Il funzionamento in riscaldamento riprende dopo alcuni minuti in relazione alle temperature ambiente ed esterna.

SBRINAMENTO DELLO SCAMBIATORE DI CALORE DELL’UNITA’ESTERNA

FUNZIONAMENTO E CAPACITÀ DI UN SISTEMA IN “POMPA DI CALORE”

Un condizionatore in versione pompa di calore riscalda l’ambiente sottraendo il calore all’aria esterna. La capacità (efficienza) del sistema si riduce quando la temperatura esterna scende sotto lo zero. Se il condizionatore non riesce a mantenere un valore sufficiente della temperatura si dovrà integrare il riscaldamento con un’altra apparecchiatura.

Dopo l’attivazione della funzione riscaldamento, la velocità della ventola è bassa. Questo perché è operativa una protezione “Prevenzione corrente aria fredda” che abiliterà il normale funzionamento del ventilatore solo dopo che lo scambiatore di calore dell’unità interna sarà sufficientemente caldo. Durante questo periodo la spia STANDBY rimarrà accesa.

COME REGOLARE L'OROLOGIO

RAFFREDDAMENTO

NOTA

RISCALDAMENTO - solo

1.Premere il pulsante MODE (modo di funzionamento) fino

a far apparire sul visore il simbolo RISCALDAMENTO .

2.Premere il pulsante ON/OFF e mettere in funzione il condizionatore.

3.Premere i pulsanti TEMP+/- per impostare la temperatura desiderata (il campo di regolazione varia tra 32 °C massimo e 16 °C minimo).

1.Premere il pulsante MODE (modo di funzionamento) fino a far apparire sul Visore il simbolo AUTOMATICO .

2.Premere il pulsante ON/OFF e mettere in funzione il condizionatore.

3.Premere i pulsanti TEMP+/- per impostare la temperatura desiderata (il campo di regolazione varia tra 32 °C massimo e 16 °C minimo).

DEUMIDIFICAZIONE

1.Premere il pulsante MODE (modo di funzionamento) fino

a far apparire sul visore il simbolo DEUMIDIFICAZIONE .

2.Premere il pulsante ON/OFF e mettere in funzione il condizionatore.

3.Premere i pulsanti TEMP+/- per impostare la temperatura desiderata (il campo di regolazione varia tra 32 °C massimo e 16 °C minimo).

Il condizionatore automaticamente funzionerà passando dal funzionamento riscaldamento in raffreddamento (o viceversa) in modo da mantenere la temperatura impostata.

4.Premere il pulsante FAN per impostare la velocità ventilatore.

2. Premere il pulsante SET H fino a visualizzare l’ora

desiderata. Premere il pulsante SET M fino a visualizzare i minuti desiderati. L’indicazione dell’ora sul visore cesserà automaticamente di lampeggiare dopo 10 secondi.

1. Premere tre volte il pulsante SEL TYPE. L’indicazione dell’ora inizierà a lampeggiare.

IL VISORE INDICHERÀ IL VALORE DELLATEMPERATURASELEZIONATA.

TRASCORSI 5 SECONDI DALL’IMPOSTAZIONE DELLA TEMPERATURA DESIDERATA IL VISORE TORNERÀ A INDICARE LATEMPERATURAAMBIENTE.

4.Premere il pulsante FAN per impostare la velocità ventilatore.

ONON ON

Δ 1 H Δ 1 H

MIN. MAX.

A B

C C

27 26 25 24

23 22

21 20 19

NOTA

Il climatizzatore cambia il modo di funzionamento (da freddo a caldo o viceversa) al verificarsi di una delle seguenti condizioni:

- ZONA A: cambia se la temperatura varia di almeno 3°C da quella impostata sul telecomando.

- ZONA B: cambia se la temperatura varia di almeno 1°C da quella impostata sul telecomando dopo un’ora dallo stop del compressore.

- ZONA C: non cambia mai se la temperatura non varia più di 1°C rispetto a quella impostata sul telecomando.

NOTA

HEAT PUMP Models

FUNZIONAMENTO IN AUTOMATICO

TRASCORSI 5 SECONDI DALL’IMPOSTAZIONE DELLA TEMPERATURA DESIDERATA IL VISORE TORNERÀ A INDICARE LATEMPERATURAAMBIENTE.

IL VISORE INDICHERÀ IL VALORE DELLATEMPERATURASELEZIONATA.

TRASCORSI 5 SECONDI DALL’IMPOSTAZIONE DELLA TEMPERATURA DESIDERATA IL VISORE TORNERÀ A INDICARE LATEMPERATURAAMBIENTE.

IL VISORE INDICHERÀ IL VALORE DELLATEMPERATURASELEZIONATA.

Solo

I valori precisati sulla tabella si riferiscono al funzionamento del condizionatore quando è abilitato il sensore sul telecomando (v. selettore del sensore di temperatura). I valori precisati variano leggermente nel caso sia abilitato il sensore posizionato nell’unità interna. La velocità automatica non è attiva nella modalità VENTILAZIONE.

SCELTA VELOCITÀ VENTILATORE

AUTOMATICO

Impostare con il pulsante FAN la posizione “AUTOMATICO”

. Il microprocessore controllerà automaticamente la velocità del ventilatore. Quando il climatizzatore comincia a funzionare il sensore temperatura rileva la differenza tra la temperatura ambiente e la temperatura impostata e la trasmette al microprocessore che automaticamente sceglie la velocità del ventilatore più idonea.

DIFFERENZATRA

TEMPERATURAAMBIENTE VELOCITÀ VENTILATORE

E TEMPERA TURAIMPOST ATA

Raffreddamento 2 °C e oltre Massima e deumidificazione Tra 2 e 1 °C Media

Meno di 1 °C Minima 2 °C e oltre Massima

Riscaldamento

Meno di 2 °C Media

Alta velocità Media velocità Bassa velocità

MANUALE

Per regolare manualmente la velocità del ventilatore agire sul pulsante FAN scegliendo la velocità desiderata:

NOTA

1°C

1h TEMPO

T emperatura impostata

T emperatura ambiente

RAFFREDDAMENTO E DEUMIDIFICAZIONE

1°C

TEMPO

Temperatura impostata

Temperatura ambiente

RISCALDAMENTO

PROGRAMMA NOTTURNO

●

Il programma notturno serve per risparmiare energia elettrica.

1.Premere il pulsante MODE per predisporre il condizionatore

in raffreddamento, deumidificazione o riscaldamento.

2.Premere il pulsante NIGHT.

3.Il simbolo appare sul visore. Per rilasciare il programma

premere nuovamente il pulsante NIGHT.

Cos’è il Programma Notturno?

All’inizio il condizionatore raffredda o riscalda il locale fino alla temperatura impostata, quindi si arresta. Dopo circa 1 ora la temperatura impostata viene automaticamente modificata come segue (v . grafici).

MODO DI FUNZIONAMENTO MODIFICATEMPERATURA IMPOSTATA

Riscaldamento Diminuzione di 1 °C

Raffreddamento e Deumidificazione Aumento 1 °C

Il condizionatore funziona fino alla nuova temperatura impostata, quindi si arresta. Dopo circa 1 ora la temperatura impostata viene nuovamente aumentata di 1°C in raffreddamento e diminuita di 1 °C in riscaldamento. In questo modo si risparmia energia senza pregiudicare il comfort notturno nel locale.

VENTILAZIONE

Se si vuole soltanto far circolare aria nel locale senza modificare la temperatura, operare come segue:

Premere il pulsante ON/OFF e mettere in funzione il condizionatore.

2. Premere il pulsante MODE (modo di funzionamento) fino a

far apparire sul visore solo il simbolo ventilazione .

A)COME REGOLARE L’ORA DI

PARTENZA (ON)

1. Premere una sola volta il pulsante SEL

TYPE. L’indicazione ON e quelle dell’ora inizieranno a lampeggiare.

2. Premere il pulsante SET H fino a quando viene visualizzata l’ora desiderata. Premere il pulsante SET M fino a quando sono visualizzati i minuti desiderati. L’indicazione sul visore ritornerà ad indicare l’ora corrente dopo 10 secondi.

3. Premere il pulsante ON/OFF per mettere in funzione il condizionatore.

4. Premere il pulsante TIMER SEL per impostare il timer sulla funzione ON TIME (partenza).

B) COME REGOLARE L’ORA DI

FERMATA(OFF)

1. Premere due volte il pulsante SEL TYPE.

L’ indicazione OFF e quella dell’ora inizieranno a lampeggiare.

2. Premere il pulsante SET H fino a quando viene visualizzata l’ora desiderata. Premere il pulsante SET M fino a quando sono visualizzati i minuti desiderati. L’indicazione sul visore tornerà ad indicare l’ora corrente dopo 10 secondi.

3. Premere il pulsante ON/OFF per mettere in funzione il condizionatore.

4. Premere due volte il pulsante TIMER SEL per impostare il timer sulla funzione “OFF TIME” (partenza).

C) COME REGOLARE IL PROGRAMMA

GIORNALIERO ACCESO/SPENTO (O VICEVERSA)

1. Regolare il timer come illustrato ai punti

Ae B.

2. Premere il pulsante ON/OFF per mettere in funzione il condizionatore.

3. Premere tre volte il pulsante TIMER SEL per impostare il programma del timer acceso/spento o viceversa.

REGOLAZIONE DEL TIMER

Dopo la regolazione del timer, per verificare l’orario di impostazione in accensione/spegnimento (ON/OFF) premere il pulsante SEL TYPE.

NOTA

●

Usare la funzione deumidificazione quando volete ridurre l’umidità dell’aria ambiente.

●

Quando la temperatura ambiente raggiunge il valore impostato sul telecomando (termostato) il condizionatore ripete in automatico dei cicli di acceso o spento.

●

Con la funzione deumidificazione impostata, il ventilatore automaticamente gira alla velocità o si ferma per evitare di raffreddare troppo.

●

La funzione deumidificazione non può essere attivata quando la temperatura interna è 15 °C o inferiore.

NOTA

●

Il deflettore si chiude automaticamente quando il sistema è spento.

●

Quando il sistema parte in riscaldamento, la velocità della ventola è bassa e il deflettore è in posizione 4 finché l’aria che è soffiata dal sistema comincia a riscaldarsi. Quando l’aria si è riscaldata, la posizione del deflettore e la velocità della ventola cambiano secondo le regolazioni specificate con il telecomando.

PRECAUZIONE

Non muovete il deflettore con le mani durante il funzionamento

NOTA

•

Usate il pulsante FLAP sul telecomando per regolare la posizione del deflettore. Se spostate il deflettore a mano, la posizione del deflettore secondo il telecomando e la posizione reale potrebbero non corrispondere. Se ciò accadesse spegnete il sistema, aspettate che il deflettore si chiuda e poi accendete di nuovo il condizionatore; ora la posizione del deflettore è di nuovo normale.

•

Non orientare il deflettore verso il basso durante il funzionamento di raffreddamento. La condensa può iniziare a formarsi attorno all’uscita dell’aria causando un gocciolamento.

PRECAUZIONE

VERTICALE (con telecomando)

Con il telecomando si può regolare il deflettore:

ORIZZONTALE (manuale) - solo per modelli MRAFMPAF-KPAF

Il flusso d’aria può essere regolato orizzontalmente spostando le alette verticali verso sinistra o verso destra come indicato nelle figure successive.

REGOLAZIONE DEL FLUSSO D'ARIA

Sinistra

Alette verticali

Destra

Giù

Deflettore

Griglia

uscita aria

MODELLI KPAF

MODELLI CAF

MODELLI MRAF-MPAF

ALETTE VERTICALI

DEFLETTORE

DEFLETTORI

MODELLI MRAF-MPAF

MODELLI KP

Fissa:

posizioni

Oscillazione

continua

Oscillazione

automatica

OPERAZIONI DI IMPOST AZIONE TIMER.

●

Premere quattro volte il pulsante TIMER SEL. Sul visore appare il simbolo del TIMER 1 ORA.

CANCELLAZIONE DEL TIMER.

●

Premere il pulsante ON/OFF per spegnere il condizionatore.

●

Attendere che l’unità interna sia spenta.

●

Premere di nuovo il pulsante ON/OFF per riaccendere il condizionatore.

REGOLAZIONE DEL TIMER 1 ORA

Questa funzione permette al condizionatore di funzionare per 1 ora alle condizioni impostate, indipendentemente se questo sia acceso o spento.

2.CONDIZIONATORE IN FUNZIONE

Se volete fermare il condizionatore premere il selettore di funzionamento con una penna fino allo spegnimento della spia OPERATION.

Interruzione di corrente durante il funzionamento.

Se si verifica un’interruzione di corrente, il condizionatore d’aria si arresta. Quando l’alimentazione elettrica viene ripristinata il condizionatore riparte automaticamente dopo 3 minuti.

NOTA

Se il telecomando non funziona o è stato smarrito, operare come segue.

1.CONDIZIONATORE FERMO

Se volete avviare il condizionatore premere il selettore di funzionamento con una penna per selezionare la modalità desiderata (COOL o HEAT).

Il condizionatore si avvierà con la velocità ALTA del ventilatore. L’impostazione della temperatura é di 25°C per la modalità raffreddamento e di 21°C per il riscaldamento.

NOTA

FUNZIONAMENTO SENZATELECOMANDO

SELETTORE DI FUNZIONAMENTO

MODELLI MRAF-MPAF

MODELLI KPAF

MODELLI CAF

Zona «A» per il raffreddamento e

deumidificazione

Zona «B»

per il riscaldamento

SELETTORE DI FUNZIONAMENTO

MODELLI CAF

Durante il raffreddamento o la deumidificazione, specialmente in presenza di alta umidità in ambiente, orientare frontalmente le alette verticali. Orientamenti delle alette all'estrema sinistra o destra potrebbero causare la formazione di condensa e gocciolamenti dalla griglia di mandata aria.

PRECAUZIONE

Zona «A» per il raffreddamento

e deumidificazione

Zona «B»

per il riscaldamento

INCLINAZIONE CONSIGLIA TA DEL DEFLETTORE

(SOLO MODELLI MRAFMPAF - KPAF)

Zona «A» per il raffreddamento e

deumidificazione

Zona «B»

per il riscaldamento

MODELLI MRAF-MP

MODELLI KPAF

40°

50°

40°

50°

«B»

«A»

«B»

1.Aprire la griglia di aspirazione.

2.Con l’ausilio di un secchio, vuotare la condensa residua

tramite l’apposito tappo in gomma, che deve essere subito rimontato.

3.Rimuovere il gruppo cornice/griglia togliendo le quattro viti

speciali con rondella; per comodità utilizzare le due clips laterali che provvedono a sostenere la cornice all’unità base

4.Disconnettere i connettori elettrici che collegano il gruppo

cornice/griglia all’unità base

5.Rimuovere le quattro viti delle due traverse di sostegno

vaschetta.

6.Afferrare le due traverse, rimuovere con cautela la vaschetta

raccogli condensa ed eventualmente pulirla all’interno.

7.Terminato l’intervento, rimontare la vaschetta, facendo

coincidere il lato del foro scarico condensa con il lato pompa; infilare i connettori dell’unità base nell’apposito passaggio nella vaschetta.

8.Rimontare le quattro viti delle traverse di sostegno e il

gruppo cornice facendo coincidere l’angolo uscita cavi con l’angolo dei connettori elettrici dell’unità base.

9.Montare la griglia di aspirazione con il filtro aria; assicuratevi

che sia stata agganciata la funicella di sicurezza e che sia montata la vite che blocca il fermo griglia sui due lati.

CURA E MANUTENZIONE

●

Le operazioni di manutenzione devono essere eseguite da personale dell’assistenza tecnica.

●

Per la vostra sicurezza accertarsi che il condizionatore sia spento e che la corrente elettrica sia disinserita prima di procedere con le operazioni di pulizia.

●

Non versate acqua sull'unità interna durante la pulizia. Questa potrebbe danneggiare le parti interne dell'unità e provocare un corto circuito.

COPERTURA E GRIGLIA

Pulire la copertura e la griglia dell’unità interna con la spazzola di un aspirapolvere, o con un panno morbido e asciutto. Se queste parti fossero macchiate usate un panno inumidito con un detergente leggero. Nel pulire la griglia fare attenzione a non spingere le alette fuori dalla loro sede.

●

Non usate solventi, detergenti o forti sostanze chimiche. Non usate acqua bollente per pulire l’unità interna.

●

Alcuni spigoli metallici e le alette del condensatore sono taglienti; prestate molta attenzione quando pulite queste parti.

● Lo scambiatore e altri componenti dell’unità esterna

devono essere puliti almeno una volta all’anno. Consultate il Servizio Assistenza.

AVVERTIMENTO

PRECAUZIONE

MODELLI MRAF-MPAF

La griglia di aspirazione può essere rimossa per essere lavata con acqua.

Pulizia della griglia con acqua

●

Pulire la griglia delicatamente utilizzando una spugna morbida, o simile. Poi asciugare con cura.

●

Un detergente neutro può essere usato per rimuovere lo sporco difficile. Poi risciacquare bene con acqua e asciugare.

Levetta

Griglia di

aspirazione

VASCHETTA CONDENSA

Alcuni spigoli metallici e le alette dello scambiatore di calore sono taglienti; prestate molta attenzione quando pulite queste parti.

TAPPO IN GOMMA

CONNETTORI

TRAVERSA DI SOSTEGNO (2)

VITE (4)

VITE SPECIALE (4)

L’ispezione o la sostituzione dei componenti interni richiedono la rimozione della vaschetta raccogli condensa.

PRECAUZIONE

COME TOGLIERE LA VASCHETTA RACCOGLI CONDENSA

CLIPS (2)

MANUTENZIONE STRAORDINARIA (SOLO PER MODELLI CAF)

MODELLI CAF

COME TOGLIERE LAGRIGLIA DI ASPIRAZIONE (SOLO PER MODELLI MRAF-MPAF-CAF)

GRIGLIA

FUNICELLA

● Staccare la funicella di sicurezza dal telaio (ricordatevi di

agganciarla nuovamente dopo le operazioni di pulizia o manutenzione).

● Aprire la griglia, sollevatela e tiratela verso di voi per

sganciare le due cerniere.

●

Con la griglia completamente aperta afferrare le due estremità con le mani e tirare verso di sè per rimuoverla.

●

Per rimontarla, tenere la griglia orizzontale e spingere le levette finché si agganciano all’unità, poi richiudere la griglia.

COME TOGLIERE IL FILTRO

1.Aprire il pannello griglia di aspirazione tirandolo verso di voi.

2.Afferrare il filtro per la linguetta, estrarlo verso l’alto. Eseguire

la pulizia del filtro.

3.Quando rimettete il filtro nell’unità accertatevi che la scritta FRONT sia rivolta verso di voi. Inserire il filtro nella propria sede e richiudere il pannello griglia di aspirazione.

FILTRO ARIA

COME RIMETTERE IL FILTRO

Il filtro aria dietro la griglia di aspirazione deve essere pulito almeno una volta ogni due settimane. (MODELLI MRAFMPAF - KPAF)

COME TOGLIERE IL FILTRO

1.Afferrare entrambe le estremità della griglia di aspirazione

dell’aria e tirate verso di voi e verso l’alto.

2.Spingere leggermente verso l’alto il filtro ed estraetelo tirandolo verso il basso. Eseguire la pulizia del filtro.

Griglia di

aspirazione aria

Inserite nella scanalatura sul sistema.

Filtro aria

Griglia di

aspirazione aria

Filtro aria

1. Con l’indicazione «FRONT» rivolta verso di voi, fate scorrere verso l’alto il filtro e poi abbassate il manico nella scanalatura sul sistema.

2. Dopo aver installato il filtro premete i punti segnati dalle frecce ( ) e chiudete la griglia di aspirazione dell’aria.

MODELLI MRAF-MPAF

MODELLI KPAF

PULIZIA FILTRO

Pulire il filtro con una aspirapolvere. In presenza di polvere oleosa lavate con acqua saponata tiepida, risciacquate e lasciate asciugare.

MODELLI CAF

1.T ogliere la vite su ciascun lato del fermo con un cacciavite.

2.Premere con i pollici sui due fermi della griglia, nella

direzione della freccia, per aprire la griglia.

3.Aprire verso il basso la griglia di aspirazione.

4.Rimuovere il filtro dalla griglia.

Eseguire la pulizia del filtro.

5.Reinserire il filtro correttamente nella sua sede all’interno della griglia, chiudere la griglia facendo scorrere i due fermi verso l’esterno e rimontare la vite che blocca il fermo su entrambi i lati.

La pulizia del filtro deve essere eseguita almeno ogni sei mesi o più di frequente; dipende dalle reali condizioni di funzionamento.

COME TOGLIERE IL FILTRO

FERMO

VITE

GRIGLIA DI ASPIRAZIONE

FIL TRO ARIA

FRONT

COME INSTALLARE IL FILTRO

ARIA A CARBONE

ATTIVO

1. Aprire il pannello griglia di aspirazione ed estrarre il filtro

in dotazione dell'unità.

2. Applicare sul lato posteriore del filtro standard le mollette

fornite nel kit.

3. Applicare su ogni filtro il relativo set "filtro a carbone

attivo" che sarà trattenuto dalla molletta.

4. Inserire il doppio filtro nelle relative guide e chiudere il

pannello griglia di aspirazione.

LATO POSTERIORE FILTRO STANDARD

MOLLETTA

FIL TRO A CARBONE A TTIVO

FIL TRO ARIAA CARBONE ATTIVO (ACCESSORIO FORNITO SU RICHIESTA SOLO PER MODELLI MRAF-MPAF-KPAF)

COME INSTALLARE IL FILTRO ARIA A CARBONE ATTIVO

Il filtro aria a carbone attivo non può eliminare i gas o i vapori nocivi né far circolare l’aria nella stanza. Dovete aprire frequentemente porte e finestre se usate apparecchiature di riscaldamento a gas o a cherosene. In caso contrario possono verificarsi casi di asfissia.

1. Il sacchetto di polietilene contiene due filtri aria a carbone attivo per un gruppo di ingresso.

2. Aprire il sacchetto solo immediatamente prima di installare i filtri, altrimenti si abbrevia la durata dell’effetto deodorante del filtro.

Il filtro aria a carbone attivo deve essere installato dietro al filtro aria.

1. Togliere il filtro aria.

2. Installare il filtro aria a carbone attivo nella posizione mostrata in figura, con il simbolo “FRONT” rivolto verso la parte anteriore.

3. Reinstallare il filtro aria.

NOTE

AVVERTIMENTO

SOSTITUZIONE DEL FIL TRO ARIA A CARBONE ATTIVO

• Il filtro è smaltibile.

• Non gettare il telaio del filtro.

• Il filtro usato non può essere riutilizzato anche dopo pulitura.

• Procurarsi i filtri per la sostituzione presso il rivenditore più

vicino.

• Controllare lo stato di contaminazione almeno ogni due

settimane.

• Sostituire il filtro dopo sei mesi di utilizzo.

Filtro a

carbone attivo

Filtro a carbone

attivo

Anteriore: Bianco

Posteriore: Nero

Il filtro aria a carbone attivo va applicato in aggiunta al filtro standard.

E' formato da due strati:

- il primo ha la funzione di filtro ad alta efficienza e trattiene anche le particelle molto piccole presenti nell'aria

- il secondo strato é formato da un composto di carbone attivo che purifica l'aria dagli odori.

MODELLI MRAF-MP

MODELLI KPAF

CONSIGLI PER IL MASSIMO COMFORT ED UN MINIMO CONSUMO

EVITARE:

●

Di ostruire le griglie di mandata e aspirazione dell’unità, se queste sono ostruite l’unità non lavora correttamente e potrebbe danneggiarsi.

●

L’irraggiamento diretto in ambiente usando tende parasole esterne oppure tirando le tende interne.

VERIFICARE:

●

Che il filtro aria sia sempre pulito. Un filtro sporco diminuisce il passaggio dell’aria e riduce la resa dell’unità.

●

Che porte e finestre siano chiuse per evitare infiltrazione di aria non condizionata.

NOTA

Il lampeggio contemporaneo delle 3 spie: TIMER, STANDBY E OPERATION, indica che il modo di funzionamento selezionato non é compatibile con l’unità in oggetto. Se ciò accade il condizionatore non funziona fino al ripristino della modalità corretta.

IDENTIFICAZIONE E SOLUZIONE PROBLEMI DI FUNZIONAMENTO

Rimedio:

1. Pulire i filtri.

2. Eliminare sorgenti di calore in eccesso.

3. Chiudere porte e finestre.

4. Rimuovere le ostruzioni per ripristinare una corretta circolazione d’aria.

5. Ritarare la temperatura impostata sul telecomando.

6. Usare un’altra fonte di calore aggiuntiva.

7. Contattare il Servizio Assistenza.

Difetto: Il compressore si mette in moto, ma dopo pochi minuti si arresta.

Possibile causa:

1. Griglie di aspirazione ostruite.

Rimedio:

1. Rimuovere l’ostruzione.

Difetto: Il climatizzatore emette dei leggeri scricchiolii. Possibile causa:

1. In riscaldamento o in raffreddamento con il variare della temperatura le parti in plastica subiscono delle dilatazioni che causano questo inconveniente.

Rimedio:

1. Situazione da ritenersi normale; i leggeri scricchiolii percepiti scompariranno allo stabilizzarsi della temperatura.

●

L’uso di telefoni cellulari in prossimità del climatizzatore deve essere evitato perché può causare disturbi al regolare funzionamento dello stesso. Qualora fosse notato questo funzionamento anomalo (la spia di funzionamento - OPERATION si accende, ma il climatizzatore non funziona) ripristinare il normale funzionamento togliendo l’alimentazione elettrica per circa 60 secondi, tramite l’interruttore generale o la spina, quindi rimettete in funzione il climatizzatore.

●

Se il vostro climatizzatore non funziona regolarmente, prima di chiamare il Servizio Assistenza eseguite i controlli sottoelencati. Se il problema permane, contattare il Rivenditore o il Servizio Assistenza.

Difetto: Il climatizzatore è completamente fermo. Possibile causa:

1. Alimentazione interrotta.

2. Interruttore automatico aperto o fusibile interrotto.

3. Tensione di linea troppo bassa.

4. Il pulsante di avviamento è nella posizione OFF.

5. Batterie del telecomando scariche.

Rimedio:

1. Ripristinare l’alimentazione.

2. Contattare il Servizio Assistenza.

3. Consultare il vostro elettricista.

4. Premere il pulsante di avviamento ON/OFF.

5. Sostituire le batterie. Difetto: Il climatizzatore non funziona e la spia STANDBY

lampeggia.

Possibile causa:

1. Sonda difettosa.

Rimedio:

1. Contattare il Servizio Assistenza. Difetto: Le spie STANDBY e OPERATIONlampeggiano e

il climatizzatore non funziona.

Possibile causa:

1. Sonda scambiatore unità interna difettosa.

Rimedio:

1. Contattare il Servizio Assistenza. Difetto: Il climatizzatore non raffredda o non riscalda a

sufficienza.

Possibile causa:

1. Filtri sporchi o ostruiti.

2. Carico termico eccessivo.

3. Porte o finestre aperte.

4. Ostruzione in prossimità della ripresa o della mandata d’aria.

5. Temperatura impostata sul telecomando troppo alta.

6. Temperatura aria esterna molto bassa (versione pompa calore).

7. Il sistema di sbrinamento sull’unità esterna in riscaldamento non funziona (versione pompa calore).

NOTA

COOLING Models

Solo

NOM DES DIFFERENTES PARTIES ET SELECTEUR DE FONCTIONNEMENT 3 EMPLACEMENT D’INSTALLATION 4 PRECAUTIONS ELECTRIQUES 4 INSTRUCTIONS DE SECURITE 4 UTILISATION DE LA TELECOMMANDE 4 TELECOMMANDE 5 REGLAGE DE L’HEURE 6 REFROIDISSEMENT 6 CHAUFFAGE 6 FONCTIONNEMENTAUTOMATIQUE 6 DESHUMIDIFICATION 6 VENTILATION 7 REGLAGE DE LA VITESSE DU VENTILATEUR 7 PROGRAMME NOCTURNE 7 REGLAGE DU TEMPORISATEUR 7 REGLAGE DU TEMPORISATEUR 1 HEURE 8 REGLAGE DU FLUX D’AIR 8 FONCTIONNEMENT SANS LATELECOMMANDE 9 ENTRETIEN ET NETTOYAGE 10 CONSEILS POUR LE CONFORT ET L’ECONOMIE DE L’ENERGIE 12 GUIDE DE DEPANNAGE 13

Ce climatiseur est doté des fonctions de refroidissement, déshumidification et ventilation , auto, refroidissement, chauffage, déshumidification et ventilation . V ous trouverez ci-après des détails à leur sujet. Veuillez vous référer à ces explications lors de son utilisation.

SOMMAIRE

DECLARATION DE CONFORMITÉ

Ce produit est marqué puisque il est conforme aux Directives: – Basse Tension n° 2006/95/CE. – Compatibilité Electromagnétique n° 89/336 CEE, 92/31 CEE et 93/68 CEE. Cette déclaration sera nulle en cas d'une utilisation différente de celle déclarée par le Constructeur et/ou de la nonobservation, même partielle des instructions d'installation et/ou d’utilisation.

REMARQUE

INFORMATIONS SUR LE PRODUIT

Pour tout problème ou toute question relatifs au climatiseur, il faudra les informations ci-dessous. Les numéros de série et de modèle figurent sur la plaque signalétique placée sur le fond du coffret.

No. de modèle...................................................................

No. de série.......................................................................

Date d’achat ......................................................................

Adresse du concessionnaire .............................................

Numéro de téléphone .........................

SYMBOLES D’AVERTISSEMENT

Les symboles suivants utilisés dans ce manuel avertissement d’un danger potentiel pour l’utilisateur, le personnel d’entretien ou l’appareil proprement dit:

Ce symbole signale un danger ou des opérations dangereuses qui risquent d’entraîner des blessures physiques graves, ou mortelles.

Ce symbole signale un danger ou des opérations dangereuses qui risquent d’entraîner des blessures physiques ou des dommages matériels, notamment du produit.

AVERTISSEMENT

ATTENTION

COOLING Models

HEAT PUMP Models

AVERTISSEMENT POUR L’ELIMINATION CORRECT DU PRODUIT AUX TERMES DE LA DIRECTIVE EUROPEENNE2002/96/CE

Au terme de son utilisation cet équipement ne doit pas être éliminé avec les ordures ménagères. Le produit doit être remis à l’un des centres de collecte sélective locaux ou auprès des revendeurs assurant ce service. Eliminer séparément un équipement électrique et électronique et sus piles permet d’éviter des potentielles retombées négatives pour l’environnement et la santé humaine dérivant d’une élimination incorrect et permet de récupérer les matériaux qui le composent dans le but d’une économie importante en termes d’énergie et de ressources. Pour rappeler l’obligation d’éliminer séparément ces équipements et les piles, le produit porte le symbole d’un caisson à ordures barré.

NOM DES DIFFERENTES PARTIES ET SELECTEUR DE FONCTIONNEMENT

1. Télécommande.

2. Sonde de température de la télécommande: elle

détecte la température de la pièce où se trouve la commande et donc du climatiseur.

3. Sortie d’air : distribue l’air traité et filtré dans le local.

4. Entrée d’air : l’air ambiant est aspiré et filtré à travers

des filtres spéciaux.

5. Récepteur : reçoit les signaux de la télécommande.

6. Sélecteur de fonctionnement (sans télécommande):

Appuyer ce bouton pour sélectionner le fonctionnement

OFF et COOL OFF, COOL et HEAT

AVERTISSEMENT

8. Voyant d'attente (STANDBY) : Il s’allume quand le

climatiseur est connecté à la courant et peut recevoir le signal de la télécommande.

9. V oyant du temporisateur (TIMER): Ce voyant s'allume lorsque l'unité est contrôlée par le temporisateur.

10.Verrou grille d’aspiration, sur deux côt

11.Filtre à air.

12.Brides de suspension.

13.Raccords hydrauliques.

14.Raccord sortie des condensats.

15.

Sonde de température: elle détecte la température de la pièce

où se trouve l’unité

; quand la télécommande est inactive

le climatiseur est réglé de la température détectée.

5 7

9 8

La position OFF ne coupe pas l’alimentation électrique. Pour éteindre complètement l’appareil, utiliser l’interrupteur principal d’alimentation.

7. Voyant de fonctionnement (OPERA TION): Il s’allume

quand le climatiseur est en marche.

Il clignote une fois pour indiquer que le signal de la télécommande a été reçu et mémorisé. Il clignote continuellement pendant les modes de protection (dégivrage, ecc.).

Lorsque les 3 lampes temoin OPERATION, TIMER et ST ANDBYclignotent en même temps, cela signifie que le mode de fonctionnement selectionné n'est pas compatible avec l'unite en question et le climatiseur ne fonctionnera que lorsque la modalité correcte aura été retablie.

REMARQUE

COOLING Models HEAT PUMP Models

798

COOLING Models

Séulement

PRECAUTIONS ELECTRIQUES

EMPLACEMENT D’INSTALLATION

●

Avant l’installation, s’assurer que la tension du reseau d’alimentation de votre maison ou de votre bureau est la même que celle indiquée sur la plaque signalétique du climatiseur.

●

T ous les branchements électriques devront être conformes aux normes et réglementations en vigueur. Consulter éventuellement le revendeur ou un technicien qualifié.

●

Chaque unité doit être correctement raccordée à la terre avec une prise de terre.

●

Le branchement électrique doit être fait par un technicien qualifié.

INSTRUCTIONS DE SECURITE

●

Avant d'utiliser le climatiseur, consultez avec soin ce manuel d'instructions. En cas de doutes ou de problèmes, adressez-vous au revendeur, ou au Service Après-Vente.

●

Le climatiseur a été étudié pour créer des conditions climatiques confortables. Ne l'utilisez que dans le but pour lequel il a été prévu et en suivant les indications indiquées dans ce manuel.

●

Ne jamais utiliser d'essence ou d'autres liquides inflammables près du climatiseur. Cela serait extrêmement dangereux.

●

De plus, ne pas installer sous l’unité des appareillages électriques qui ne sont pas protégés avec la protection IPX1 (protection à l’eau avec chute verticale).

●

Le constructeur décline toute responsabilité pour le non respect des normes de sécurité et des mesures pour la prévention des accidents.

●

Ne jamais utiliser l’interrupteur général pour mettre en route ou arrêter le climatiseur. Utiliser seulement la touche ON/OFF de la télécommande ou le sélecteur placé sur l'unité.

●

Ne rien introduire dans les entrées et sorties d'air du climatiseur. Cela est très dangereux car le ventilateur tourne à grande vitesse.

●

Ne pas laisser les enfants jouer avec le climatiseur.

●

Ne pas refroidir excessivement la pièce en présence des bébés ou des malades.

●

Il est recommandé de faire installer le climatiseur par un technicien qualifié en suivant les instructions d’installation fournies avec l’appareil.

●

Ne pas installer le climatiseur dans un local où l’on détecte des émanations gazeuses ou des gaz inflammables, ni à un endroit extrêmement humide, une serre par exemple.

●

Ne pas installer le climatiseur aux endroits où se trouvent des appareils dégageant une chaleur excessive.

●

Ne pas installer le climatiseur dans un local, où il pourrait être mouillé par des jets d'eau (par exemple dans la buanderie).

●

Pour protéger le climatiseur de toute corrosion, ne pas installer directement l’unité extérieure à des embruns d’eau de mer ou à des vapeurs sulfureuses.

AVERTISSEMENT

ATTENTION

SELECTEUR DE LA SONDE DE TEMPERATURE

● En conditions normales, la température ambiante est

détectée et contrôlée par la sonde de température placée dans la télécommande (icône IFEEL active sur le display). Cette fonction permette de personnaliser la temperature ambiante en transmettant le signal de une position près vous. Donc, en utilisant cette fonction, la télécommande doit toujours être dirigé vers le climatiseur, sans obstacles.

● On peut désactiver le capteur de température de la

télécommande en appuyant sur la touche I FEEL, auquel cas, l’icône relative sur le display s’éteint et c’est le capteur présent à l’intérieur de l’unité qui devient opérationnel.

INSTALLATION DES PILES

● Enlever le couvercle des piles de la télécommande et

verifier que les 4 interrupteurs sont placés comme représenter:

UTILISATION DE LA TELECOMMANDE

● Placer deux piles alcalines du format AAAde 1,5V-DC.

S’assurer que les piles sont bien installées dans le compartiment en respectant les pôles.L’affichage de l’heure sur le display clignote. Appuyer sur la touche SEL TYPE.

● Les piles ont une autonomie d'environ six mois, en

fonction de la fréquence d'utilisation de la télécommande. Enlever les piles, si vous prévoyez de ne pas utiliser la commande à distance pendant plus d'un mois.

● Les piles de la télécommande contiennent des agents

polluants. Une fois usées, les jeter en respectant la réglementation locale concernant les déchets.

FONCTIONNEMENT A VEC LA TELECOMMANDE

Diriger l’émetteur de la commande à distance vers le récepteur placé sur le climatiseur.

COMMENT METTRE EN MARCHE LE CLIMATISEUR

Appuyer sur le bouton ON/OFF pour mettre en marche le climatiseur. Le voyant de fonctionnement s’allume, en indiquant que l’unité est en marche.

La télécommande transmet le signal de la température ambiante en appuyant sur n’importe quelle touche et automatiquement toutes les cinq minutes. Si, à cause d’un inconvénient, l’unité ne reçoit pas le signal de la télécommande, le conditionneur d’air utilisera le capteur présent à l’intérieur de l’unité pour contrôler la température ambiante. Dans ce cas, la température proche de la télécommande peut différer de la température relevée dans le conditionneur d’air.

REMARQUE

INTERRUPTEURS

TELECOMMANDE

AFFICHAGE

Les informations sur le mode de fonctionnement s’affichent lorsque la télécommande est en fonction.

Mode de fonctionnement

Vitesse de ventilation

Grande vitesse

Auto

Moyenne vitesse Petite vitesse

Confirme la transmission des données au climatiseur et bloc de la telecommande

Température selectionnee

Indique que le climatiseur fonctionne en mode I FEEL (capteur télécommande actif)

Indique les types des temporisateurs

Auto *

Refroidissement Chauffage

Deshumidification Ventilation

Horloge heures/minutes

Température ambiante

Programme nocturne

Aileron d’oscillation

BOUTON “NIGHT” (Programme nocturne)

Pour les détails, voir "Programme nocturne". Quand l'on appuie sur ce bouton en mode

REFROIDISSEMENT ou DESHUMIDIFICATION,

le signal s'affiche et le microprocesseur de la télécommande régle automatiquement la température sélectionnée de façon à économiser l'énergie.

EMETTEUR

Lorsque l'on appuie sur les boutons de la télécommande, le voyant clignote pour transmettre la modification des réglages au récepteur du climatiseur.

BOUTONS DE REGLAGE DE LA TEMPERATURE

TEMP — (plus froid)

Appuyer sur ce bouton pour réduire la température.

TEMP + (plus chaud)

Appuyer sur ce bouton pour augmenter la température.

CAPTEUR (SENSOR)

Le capteur de température incorporé à la télécommande détecte la température de la pièce.

BOUTON “SEL TYPE”

Appuyer sur ce bouton pour sélectionnes les fonctions:

• réglage de l’heure

• réglage du temporisateur ON/OFF Pour les détails voir “REGLAGE DE L’HEURE” et “REGLAGE DU TEMPORISATEUR”.

SELECTEUR DE LA SONDE DE TEMPERATURE

Appuyer sur le bouton I FEEL pour modifier l’affichage du capteur de température actif (de la télécommande au climatiseur et vice-versa).

BOUTON “FAN” (Vitesse de ventilation)

Le microprocesseur choisit automatiquement la vittesse de ventilation.

Grande vitesse de ventilation. Moyenne vitesse de ventilation. Petite vitesse de ventilation.

BOUTONS POUR LE REGLAGE DE L’HEURE ET DU TEMPORISATEUR

En appuyant les boutons SET H ou SET M est activée le réglage de líheure et du temporisateur. Pour les détails voir “REGLAGE DE L’HEURE” et “REGLAGE DU TEMPORISATEUR”.

BOUTON ON/OFF (enmarche/arrêt)

Ce bouton permet de mettre le climatiseur en marche et de l'arrêter.

BOUTON “TIMER SEL”

En appuyant sur le bouton TIMER on active sur l’affichage la proceure pour le réglage ON/OFF du temporisateur. Pour les détails, voir “RÉGLAGE DU TEMPORISATEUR”.

BOUTON MODE DE FONCTIONNEMENT

Appuyer sur ce bouton pour choisir le mode de fonctionnement du climatiseur.

(auto)

Sur cette position le microprocesseur calcule automatiquement la différence entre le réglage du thermostat et la température de la pièce, puis il commuté automatiquement sur le mode réfroidissement ou chauffage.

(chauffage) *

Le climatiseur réchauffe la pièce.

(deshumidification)

Le climatiseur réduit l’humidité de l’air de la pièce.

(refroidissement)

Le climatiseur refroidit la pièce.

(ventilation)

Le climatiseur functionne uniquement en ventilation.

Bouton FLAP

Appuyer sur ce bouton pour choisir la fonction desirée.

Fixe: 6 positions

Oscillation continue

Oscillation automatique

PULSANTE INATTIVO

* Séulement

HEAT PUMP Models

CHAUFFAGE

-Séulement

HEAT PUMP Models

FONCTIONNEMENT AUTOMATIQUE Séulement

Lorsque la température extérieure descend au-dessous de zéro, de la glace se forme sur l’echangeur extérieure; ceci réduit la puissance en chauffage. Dans ce cas le microprocesseur commande un changement dans le fonctionnement du climatiseur (dégivrage). Lorsque cette fonction est activée, le ventilateur de l’unité intérieure s’arrête et le voyant d’attente (STANDBY) est allumé pendant le dégivrage. Le fonctionnement en chauffage reprend après quelques minutes en fonction de la température ambiante et de la température extérieure.

DEGIVRAGE DE L’ECHANGEUR DE CHALEUR DE L’UNITE EXTERIEURE

FONCTIONNEMENT ET RENDEMENT D'UN SYSTEME "REVERSIBLE"

Un climatiseur en version "Reversible" rechauffe l'air ambiance en prélevant la chaleur de l'air extérieur. La capacité (rendement) du système diminue donc lorsque la température extérieure descend au-dessous de zéro. Si le climatiseur ne reussit pas à maintenir une valeur suffisante de la température, on devra compléter le chauffage avec un autre appareil.

Après la mise en marche en chauffage, le ventilateur de l’unité intérieure fonctionnera à la petite vitesse, grâce à une protection “prévention courants air froid” qui permettra le normal fonctionnement du ventilateur seulement lorsque l’échangeur de chaleur de l’unité intérieure sera suffisamment chaud. Pendant cette période le voyant STANDBY sera allumé.

REGLAGE DE L'HEURE

REFROIDISSEMENT

REMARQUE

Le climatiseur change automatiquement le mode de fonctionnement (de refroidissement en chauffage, ou vice versa) quand se verifie une des conditiones suivantes:

- ZONE A: change si la difference entre la température ambiante et la température selectionneé sur la telecommande est au moins 3°C.

- ZONE B: change si la difference entre la température ambiante et la température selectionneé sur la telecommande est au moins 1°C, une heure aprés l’arret du compresseur.

- ZONE C: ne change jamais si la difference entre la température ambiante et la température selectionneé sur la telecommande n’est pas plus de 1°C.

1. Appuyer trois fois sur le bouton SEL TYPE. L’indication de l’heure seule clignote.

2. Appuyer sur le bouton SET H jusqu’a ce que l’heure désirée s’affiche. Appuyer sur le bouton SETM jusqu’à ce que les minutes désirés s’affichent. L’affichage de l’heure cesse automatiquement de clignoter (à l’exception du symbol après 10 seconds.

Vérifier que l’unité est connecté à l’alimentation électrique et que le voyant STANDBY est allumé.

1.Appuyer sur le bouton MODE (Mode de

fonctionnement) jusqu'à ce que le signal REFROIDISSEMENTapparaisse or l'affichage .

2.Appuyer sur le bouton ON/OFF pour

mettre en marche le climatiseur.

3.Appuyer sur les boutons TEMP+/- pour

choisir la température (la plage de réglage de la température est entre 32 °C max. et 16 °C min.).

REMARQUE

LA VALEUR DE LATEMPERATURE SELECTIONNEE S’AFFICHE.

5 SECONDES APRES LA PROGRAMMATION DE LA TEMPERATURE CHOISIE, SUR L’AFFICHAGE APPARAIT DE NOUVEAU LATEMPERATURE AMBIANTE.

4.Appuyer sur le bouton FAN pour régler la vitesse de

ventilation.

1.Appuyer sur le bouton MODE (Mode de fonctionnement)

jusqu'à ce que le signal CHAUFFAGE apparaisse à l'affichage .

2.Appuyer sur le bouton ON/OFF pour mettre en marche le

climatiseur.

3.Appuyer sur les boutons TEMP+/- pour choisir la

température (la plage de réglage de la température est entre 32 °C max. et 16 °C min.).

4.Appuyer sur le bouton FAN pour régler la vitesse de

ventilation.

LA VALEUR DE LATEMPERATURE SELECTIONNEE S’AFFICHE.

5 SECONDES APRES LA PROGRAMMATION DE LA TEMPERATURE CHOISIE, SUR L’AFFICHAGE APPARAIT DE NOUVEAU LATEMPERATURE AMBIANTE.

REMARQUE

1.Appuyer sur le bouton MODE (Mode de fonctionnement)

jusqu'à ce que le signal AUTOMATIQUE apparaisse a l'affichage .

2.Appuyer sur le bouton ON/OFF pour mettre en marche le climatiseur.

3.Appuyer sur les boutons TEMP. pour choisir la température (la plage de réglage de la température est entre 32 °C max. et 16 °C min.)

Le climatiseur change automatiquement le mode de fonctionnement de chauffage en refroidissement (ou vice versa) pour maintenir la température sélectionnée.

4.Appuyer sur le bouton FAN pour régler la vitesse de ventilation.

LA VALEUR DE LATEMPERATURE SELECTIONNEE S’AFFICHE.

5 SECONDES APRES LA PROGRAMMATION DE LA TEMPERATURE CHOISIE, SUR L’AFFICHAGE APPARAIT DE NOUVEAU LATEMPERATURE AMBIANTE.

DESHUMIDIFICATION

1.Appuyer sur le bouton MODE (Mode de fonctionnement)

jusqu'à l’affichage du signal DESHUMIDIFICATION

2.Appuyer sur le bouton ON/OFF pour mettre en marche le climatiseur.

3.Appuyer sur les boutons TEMP. pour choisir la température (la plage de réglage de la température est entre 32 °C max. et 16 °C min.)

LA VALEUR DE LATEMPERATURE SELECTIONNEE S’AFFICHE.

5 SECONDES APRES LA PROGRAMMATION DE LA TEMPERATURE CHOISIE, SUR L’AFFICHAGE APPARAIT DE NOUVEAU LATEMPERATURE AMBIANTE.

Exemple de schema de fonctionnement en mode (Auto) avec la température ambiante sélectionneé a 23°C.

ONON ON

Δ 1 H Δ 1 H

MIN. MAX.

A B

C C

27 26 25 24

23 22

21 20 19

Les valeurs précisées sur le tableau concernent le fonctionnement du climatiseur lorsque le capteur de la télécommande est choisi (voir sélecteur du capteur de température). Les valeurs précisées changent légèrement dans le cas où le capteur placé dans l’unité intérieure est selectionné. La vitesse automatique ne pas active en mode VENTILATION.

REGLAGE DE LA VITESSE DU VENTILATEUR

AUTOMATIQUE

Mettre le sélecteur FAN SPEED (vitesse du ventilateur) en position . Le microprocesseur du climatiseur règle automatiquement la vitesse du ventilateur. Quand le climatiseur commence à fonctionner, la dif férence entre la température de la pièce et la température sélectionnée est détectée par le microprocesseur qui règle alors automatiquement le ventilateur sur la vitesse qui convient.

DIFFERENCE ENTRE

TEMPERATURE AMBIANTE ET VITESSE DU VENTILATEUR

TEMPERATURE SELECTIONNEE

Refroidissement 2 °C et plus Maximum et Déshumidification Entre 2 et 1 °C Moyenne

Moins de 1 °C Minimum 2 °C et plus Maximum

Chauffage

Moins de 2 °C Moyenne

Grande vitesse Moyenne vitesse Petite vitesse

MANUEL

Pour régler la vitesse du ventilateur manuellement, il suffit de mettre le sélecteur FAN (vitesse du ventilateur) sur la position désirée.

REMARQUE

VENTILATION

Si l'on désire que l'air circule dans la pièce sans modifier la température, effectuer les opérations suivantes:

1. Appuyer sur le bouton ON/OFF pour mettre en marche le climatiseur.

2. Appuyer sur le bouton MODE (mode de fonctionnement) jusqu’à l’affichage seul du signal VENTILATION .

PROGRAMME NOCTURNE

● Le programme nocturne permet d'économiser l’énergie

électrique.

1. Appuyer sur le bouton MODE pour choisir le mode de fonctionnement refroidissement, déshumidification ou chauffage.

2. Appuyer sur le bouton NIGHT.

3. Le signal s'affiche. Pour libérer la fonction d'économie

nocturne, appuyer à nouveau sur le bouton NIGHT.

Définition du programme nocturne

En mode d’économie nocturne, le climatiseur refroidit ou réchauffe la pièce à la température sélectionnée, puis le thermostat commute le climatiseur en mode d’attente. Environ 1 heure plus tard, la température sélectionnée est automatiquement modifiée comme suit. (Voir graphique).

MODE DE FONCTIONNEMENT MODIFICATION TEMP. SELECTIONNEE

Chauffage Diminution 1 °C

Refroidissement et Déshumidification Augmentation de 1 °C

Le climatiseur reste en marche jusqu’à ce que la température de la pièce atteigne la nouvelle valeur sélectionnée, puis il est commuté en mode d’attente. Environ 1 heure plus tard, la température selectionnée est à nouveau relevée de 1 °C en refroidissement et abaissée de 1 °C en chauffage. Ceci permet d’économiser l’énergie sans sacrifier le confort dans la pièce.

1 heure 1 heure

TEMPS

Temp. sélectionnée

Temp. ambiante

REFROIDISSEMENT ET

DESHUMIDIFICATION

1 heure

TEMPS

CHAUFFAGE

1°C

REGLAGE DU TEMPORISATEUR

A) REGLAGE DE L’HEURE DE MISE

EN MARCHE (ON)

1. Appuyer une fois sur le bouton SEL

TYPE. Les indications d’arrêt (ON) et de l’heure clignotent.

2. Appuyer sur le bouton SET H (heures) jusqu’à ce que l’heure désirée s’affiche. Appuyer sur le bouton SETM (minutes) jusqu’à ce que les minutes désirées s’affichent. L’affichage revient automatiquement à l’heure actuelle après 10 secondes.

3. Appuyer sur le bouton de marche/arrêt (ON/OFF) pour mettre le climatiseur en marche.

4. Appuyer sur le sélecteur TIMER SEL pour activer l’heure de mise en marche.

B) REGLAGE DE L’HEURE D'ARRET

(OFF)

1. Appuyer deux fois sur le bouton SEL

TYPE. Les indications de marche (OFF) et de l’heure clignotent.

2. Appuyer sur le bouton SET H (heures) jusqu’à ce que l’heure désirée s’affiche. Appuyer sur le bouton SET M (minutes) jusqu’à ce que les minutes désirées s’affichent. L’affichage revient automatiquement à l’heure actuelle après 10 secondes.

3. Appuyer sur le bouton de marche/arrêt (ON/OFF) pour mettre le climatiseur en marche.

4. Appuyer deux fois sur le sélecteur TIMER SELECT pour activer l’heure d’arret (OFF TIME).

C) REGLAGE DE MISE EN

MARCHE/ARRET QUOTIDIEN

1. Régler les heures de mise en marche

et d’arrêt comme indiqué aux paragraphes A) et B).

2. Appuyer sur le bouton de marche/arrêt (ON/OFF) pour mettre le climatiseur en marche.

3. Appuyer trois fois sur le bouton TIMER SELpour mettre en service (ON/OFF) la minuterie combinée.

Après la programmation du temporisateur, appuyer sur le bouton PROGRAM pour vérifier l’heure de programmation de mise en marche/arrêt (ON/OFF).

REMARQUE

● Utilisez la fonction déshumidification quand vous voulez

réduire l’humidité de l’air ambiant.

● Avec la fonction déshumidification sélectionnée, la

vitesse du ventilateur est périodiquement ou s’arrêt pour éviter le trop refroidissement.

● La fonction déshumidification ne peut pas être activée

quand la température extérieure est 15 °C au-dessous.

REMARQUE

Temp. sélectionnée

Temp. ambiante

HORIZONT ALEMENT (manuel) SEULEMENT POUR LES MODELES MRAF-MPAF-KPAF

Le flux de l’air peut être réglé horizontalement en déplaçant les ailettes verticales vers la gauche ou vers la droite, comme indiqué dans les figures de chaque modèle.

REGLAGE DU FLUX D’AIR

Ne pas déplacer le volet à la main pendant le fonctionnement

ATTENTION

Gauche

Ailettes verticales

Droite

MODELES MRAF-MPAF

AILETTES VERTICALES

MODELES KPAF

REMARQUE

●

Le volet se referme automatiquement quand l’appareil est mis hors tension.

●

Quand l’unité commence à fonctionner en chauffage, la vitesse du ventilateur est petite et le volet reste en position 4 jusqu’à ce que l’air soufflé par l’appareil commence à se réchauffer . Une fois que l’air est réchauffé, la position du volet et la vitesse du ventilateur passent aux réglages spécifiés par la télécommande.

●

Utiliser le bouton FLAP de la télécommande pour ajuster la position du volet. Si l’on déplace le volet de la main, il y aura un décalage entre la position préconisée par la télécommande et la position réelle. Dans ce cas, mettre l’appareil hors tension, attendre que le volet se referme, puis remettre l’appareil sous tension. La position du volet sera à nouveau normale.

●

Ne pas diriger le volet vers le bas pendant le refroidissement car une condensation risque de se produire autour de la sortie d’air et de s’égouter.

ATTENTION

MODELES MRAF-MPAF

Volet

Grille sortie d’air

Vers le

haut

Vers le

bas

MODELES KPAF

VOLET

MODELES CAF

VOLETS

VERTICALEMENT (avec télécommande)

La télécommande permet de régler le volet:

Fixe:

positions

Oscillation

continue

Oscillation

automatique

REGLAGE DU TEMPORISATEUR 1 HEURE

Cette fonction permet au climatiseur de travailler pendant 1 heure aux conditions sélectionnées, que le climatiseur soit en fonction ou soit arrêté.

REGLAGE DU TEMPORISATEUR.

●

Appuyer quatre fois sur le bouton TIMER SEL. Le signal du TEMPORISATEUR 1 HEURE en mode de mise en marche s'affiche.

ANNULATION DU REGLAGE.

●

Appuyer sur le bouton ON/OFF pour arrêter le climatiseur.

●

Attendre que l'unité intérieure s'arrête.

●

Appuyer de nouveau sur le bouton ON/OFF pour remettre en marche le climatiseur.

Pendant le refroidissement ou la déshumidification, surtout avec beaucoup d'humidité dans la pièce, régler les ailettes verticales droites. Si les ailettes sont réglées extrêmement vers la gauche ou vers la droite, des goutelettes de condensation sur la grille de sortie d'air pourraient se former.

ATTENTION

(SEULEMENT MRAF-MP AFKPAF)

Zone «A» pour le refroidissement

et la déshumidification

Zone «B»

pour le chauffage

2. CLIMATISEUR EN MARCHE.

Pour éteindre le climatiseur, appuyer le sélecteur de fonctionnement avec un plume jusqu’à ce que le voyant OPERATION s’étende.

Coupure de courant pendant le fonctionnement.

En cas de coupure de courant, l’appareil s’arrête. Quand l’alimentation est rétablie, l’appareil se redénarre automatiquement après 3 minutes.

REMARQUE

Si la télécommande a été perdue ou si elle ne fonctionne pas, procéder comme suit:

1. CLIMATISEUR ARRETE.

Pour mettre le climatiseur en marche, appuyer le sélecteur de fonctionnement avec une plume pour sélectionner le mode désiré (COOL ou HEAT).

Le climatiseur se mettra en marche avec la GRANDE vitesse du ventilateur. Le réglage de la température est de 25°C pour le mode refroidissement et 21°C pour le chauffage.

REMARQUE

FONCTIONNEMENT SANS LATELECOMMANDE

POSITION RECOMMANDEE DU VOLET

Zone «A» pour le refroidissement et la

déshumidification

Zone «B»

pour le chauffage

SELECTEUR DE FONCTIONNEMENT

MODELES MRAF-MPAF

MODELES KPAF

SELECTEUR DE FONCTIONNEMENT

MODELES CAF

SELECTEUR DE FONCTIONNEMENT

MODELES MRAF-MP

Zone «A» pour le refroidissement

et la déshumidification

Zone «B»

pour le chauffage

MODELES KP

MODELES CAF

40°

50°

40°

50°

«B»

«A»

«B»

«A»

BASSIN CONDENSATION

Certains bords métalliques et les ailettes de l’échangeur sont coupants, doivent être manipulés avec précautions lors du nettoyage sous peine de provoquer des blessures.

BOUCHON EN GOMME

CONNECTEURS

CLIPS (2)

PLAQUE DE SUPPORT(2)

VIS (4)

VIS SPECIALE (4)

L’inspection ou le remplacement des composants internes demandent qu’on enlève la bassin de vidange de la condensation.

ATTENTION

RETRAIT DE LA BASSIN DE VIDANGE DE LA CONDENSATION

1.Ouvrir la grille d’aspiration.

2.Vider l’eau de condensation dans un seau à l’aide du

bouchon en gomme, qui doit être serré tout de suite.

3.Enlever l’ensemble cadre-grille en dévissant les quatre vis spéciales avec rondelle; vous pouvez utiliser les deux clips latérale qui soutient le cadre à l’unité.

4.Disjoindre les connecteurs électriques qui relient l’ensemble cadre-grille à l’unité.

5.Enlever les quatre vis des deux plaques de support de la bassin.

6.Saisir les deux plaques de support, enlever la bassin de vidange de la condensation avec soin et éventuellement nettoyez-la à l’intérieur.

7.Après l’entretien, monter de nouveau la bassin, en faisant coïncider la coté du trou pour le vidange de la condensation avec la coté pompe; insérer les connecteurs de l’unité dans le passage de la bassin.

8.Remonter les quatre vis des plaques de support et l’ensemble cadre en faisant coïncider le coin sortie des câbles avec le coin des connecteurs électriques de l’unité.

9.Assembler la grille d’aspiration avec le filtre à air; assurezVous que la ficelle de sécurité soit crochée et que la vis du verrou de chaque coté soit serrée.

ENTRETIEN SUPPLEMENTAIRE (SEULEMENT POUR LES MODELES CAF)

ENTRETIEN ET NETTOYAGE

●

Les opérations d’entretien doivent être effectuées par du personnel de l’assistance technique.

●

Pour toute sécurité, éteindre le climatiseur et le débrancher de la prise secteur, avant de commencer le nettoyage.

●

Ne pas verser de l’eau sur l’unité intérieure pour la nettoyer. Cela pourrait abîmer les composants internes et provoquer des décharges électriques.

CARROSSERIE ET GRILLE

Nettoyer la carrosserie et la grille de l’unité intérieure avec la brosse d’un aspirateur ou avec un chiffon propre et doux. Si ces parties sont sales, les nettoyer avec un chiffon propre humecté d’un détergent liquide doux. Quand on nettoie la grille, faire attention de ne pas modifier la place des ailettes en frottant.

●

Ne jamais utiliser de dissolvants ni de produits chimiques puissants. Ne pas nettoyer l’unité intérieure avec de l’eau très chaude.

●

Certains bords métalliques et les ailettes de l’échangeur, étant coupants, doivent être manipulés avec precautions lors du nettoyage sous peine de provoquer des blessures.

● L’échangeur et les autres composants de l’unité extérieure

doivent être nettoyés tous les ans. Consulter le Service Après Vente.

AVERTISSEMENT

ATTENTION

MODELES MRAF-MPAF

La grille d’arrivée d’air peut être enlevée pour être lavée avec de l’eau.

Nettoyage de la grille avec de l’eau

●

Nettoyer délicatement en utilisant une éponge douce, ou similaire. Puis sécher bien.

●

Un dètergent neutre peut être utilisé pour nettoyer la saleté difficile. Puis rincer bien avec de l’eau et sécher.

Guide

Grille d’arrivée

d’air

RETRAIT DE LA GRILLE D’ASPIRATION (SEULEMENT POUR LES MODELES MRAF-MPAF-CAF)

●

Avec la grille complètement ouverte, saisir les deux extremitées avec les mains et tirer vers vous pour la démonter.

●

Pour la remonter, tenir la grille horizontalement et pousser les guides pour l’accroche, puis refermer la grille.

MODELES CAF

GRILLE

FICELLE

● Décrocher la ficelle de sécurité de le cadre (rappelez-Vous

d’accrocher-la de nouveau depuis les opérations d’entretien et nettoyage).

● Ouvrir la grille, soulevez-la et tirez vers vous pour décrocher

les deux charnières.

1. Le repère «FRONT» étant dirigé vers soi, glisser le filtre

vers le haut dans l’appareil, puis abaisser la poignée dans la rainure de l’appareil.

2.Après installation du filtre, appuyer aux endroits marqués d’une flèche ( ) et refermer la grille d’arrivée d’air.

FIL TRE AAIR

Le filtre situé derrière la grille d’arrivée d’air doit être vérifié et nettoyé au moins une fois toutes les deux semaines. (MODELES MRAF-MPAF-KPAF)

Grille

d’arrivée

d’air

Insérer dans la rainure sur l’appareil

Filtre à air

Grille d’arrivée

d’air

Filtre à air

1. Saisir les deux extrémités de la grille d’arrivée d’air et tirer

vers l’extérieur et le haut.

2. Pousser le filtre légèrement vers le haut, puis le tirer vers le bas.

Nettoyer le filtre à air.

MISE EN PLACE DU FILTRE

RETRAIT DU FILTRE

MODELES MRAF-MPAF

MODELES KPAF RETRAIT DU FILTRE

Ouvrir la grille d'arrivée d'air en la tirant vers soi.

2.Tenir le filtre à air par la languette et le tirer vers le haut.

Nettoyer le filtre à air.

3.Quand on remet le filtre en place, vérifier que le repère

FRONT (avant) est bien tourné vers soi. Remettre le filtre dans son logement et refermer la grille d’entrée d'air.

FRONT

MODELES CAF

Le filtre à air doit être nettoyé au moins une fois tous les sis moins ou plus fréquemment; il dépends de les conditionnes de fonctionnement.

RETRAIT DU FILTRE

VERROU

VIS

GRILLE D’ASPIRA TION

FIL TRE AAIR

NETTOYAGE DU FILTRE

Utiliser un aspirateur pour enlever la poussière. Si la poussière colle au filtre, laver le filtre avec de l’eau tiède et savonneuse, le rincer à l’eau claire et le sécher.

A l’aide d’un tournevis, déposer la vis du verrou de chaque côté

Pour ouvrir la grille, pousser dans le sens de la flèche avec les pouces sur les deux verrous de la grille

Ouvrir la grille d’aspiration vers le bas

Retirer le filtre de la grille. Nettoyer le filtre à air.

Remettre le filtre dans son logement dans la grille, refermer la grille

en glissant les deux verrous vers

l’extérieur, puis remettre la vis qui fixe le verrou

de chaque

côté

CONSEILS POUR LE CONFORT ET L’ECONOMIE DE L’ENERGIE

EVITER:

● D’obstruer les grilles d’arrivée et de sortie d’air de

l’appareil. Si elles sont bouchées, l’appareil ne fonctionnera pas de façon satisfaisante et il risque d’être endommagé.

● De laisser le soleil pénétrer pleinement dans la pièce.

Utiliser des persiennes ou des rideaux.

VERIFIER:

● Que le filtre à air soit toujours propre. Un filtre colmaté

diminue les performances de l’appareil

● Que toutes les portes, les fenêtres et autres ouvertures

soient fermées pour éviter des infiltrations d’air.

FIL TRE AIR A CHARBON ACTIF (ACCESSOIRE SUR DEMANDE - SEULEMENT POUR LES MODELES MRAF-MPAF-KPAF)

MODELES MRAF-MPAF

REMARQUES

Ce filtre à charbon actif ne permet ni d'éliminer les vapeurs et les gaz nocifs ni de ventiler l'air de la salle. Il faut donc ouvrir fréquemment les portes ou les fenêtre si l'on utilise des appareils de chauffage au gaz ou au pétrol. Sinon dans des cas extrêmes les risques d'asphyxie ne sont pas exclus

1. Il y a deux filtres à charbon actif pour une unité intérieure dans ce sac en polyéthyléne.

2. Ouvrir le sac juste avant le montage des filtres à charbon actif, sinon la durée de l'effet désodorisant du filtre peut être réduite.

MISE EN PLACE DU FILTRE A CHARBON ACTIF

Le filtre à charbon actif doit être installé derrière le filtre à air.

1. Déposer le filtre à air.

2. Installer le filtre à charbon actif dans la position illustrée

sur le schéma en dirigeant vers l'avant les caractères "FRONT".

3. Réinstaller le filtre à air.

Filtre

à charbon actif

REMPLACEMENT DU FILTRE ACHARBON ACTIF

● Le filtre est démontable.

● Ne jeter pas le cadre du filtre.

● Un filtre usagé ne peut pas être réutilisé même après un

nettoyage.

● Des filtres peuvent être obtenus auprès de votre

revendeur le plus proche.

● Contrôler l'encrassement du filtre au moins une fois

toutes les deux semaines.

● Remplacer le filtre après six mois d’utilisation.

Filtre

à charbon actif

Devant: blanc Derrièr: noir

AVERTISSEMENT

MODELES KPAF

Le filtre à charbon actif doit être monté en addition du filtre standard

Il est formé de deux couches:

- La première fonctionne comme filtre à haute efficacité et elle retient aussi les petites particules dans l'air.

- La deuxième couche est formée de charbon actif qui purifie l'air des odeurs.

ARRIERE OU FILTRE STANDARD

RESSORT

FIL TRE A CHARBON ACTIF

MISE EN PLACE DU FILTRE A CHARBON ACTIF

1.Ouvrir la grille d'arrivée d'air et extraire le filtre qui est

fourni avec l'unité.

2.Monter les ressorts fournis sur l’arrière du filtre standard.

3.Monter sur chaque filtre son filtre à charbon actif: il est

arrêté par le ressort.

4.Enchasser le double-filtre dans son logement et fermer la grille d'arrivée d'air.

GUIDE DE DEPANNAGE

Remède:

1. Nettoyer les filtres à air afin d’améliorer la circulation d’air.

2. Si possible, éliminer la source de chaleur.

3. Les fermer pour empêcher la pénétration d’air froid ou chaud.

4. Retirer l’obstacle pour assurer une bonne circulation d’air.

5. Régler de nouveau la température sur la télécommande.

6. Essayer d’utiliser un chauffage d’appoint.

7. Consulter le concessionnaire.

Panne: Le compresseur se met en marche mais il s’arrête aussitôt.

Cause possible:

1. Il y a un obstacle devant les grilles d’aspiration d’air.

Remède:

1. Prendre contact avec un service après-vente.

Panne: Le climatiseur émet des craquements. Cause possible:

1. Ala suite d’un changement de température provoqué par chauffage ou par refroidissement, les pièces en plastique de l’appareil se dilatent ou se rétrécissent, ce qui provoque un léger craquement.

Remède:

1. C’est normal et le bruit disparaît quand les températures du climatiseur se sont stabilisées.

AVERTISSEMENT

● Ne pas utiliser de téléphone portable près du climatiseur,

pour éviter des perturbations au bon fonctionnement de celui-ci. Dans le cas où un fonctionnement anormal est remarqué (le voyant de fonctionnement s'allume, mais l'unité extérieure ne fonctionne pas), rétablir le fonctionnement normal en coupant l'alimentation électrique pendant au moins 60 secondes, au moyen du disjoncteur général ou de la fiche, ensuite remettre en marche le climatiseur.

REMARQUE

COOLING Models

Séulement

● Si le climatiseur ne marche pas correctement, effectuer

les vérifications suivantes avant d'appeler le Service Après Vente. Si le problème persiste, prendre contact avec le vendeur ou le Service Après Vente.

Panne: Le climatiseur ne fonctionne pas du tout. Cause possible:

1. Coupure de courant.

2. Disjoncteur activé.

3. Tension de ligne trop basse.

4. La touche de marche/arrêt de fonctionnement est positionnée sur OFF.

5. Les piles de la télécommande sont usées.

Remède:

1. Rétablir l’alimentation.

2. Prendre contact avec un service après-vente.

3. Consulter un électricien ou le vendeur.

4. Appuyer à nouveau sur la touche.

5. Remplacer les piles.

Panne: Le climatiseur ne fonctionne pas et le voyant STANDBYclignote.

Cause possible:

1. Sonde défectueuse.

Remède:

1. Prendre contact avec un service après-vente.

Panne: Les voyants TIMER et OPERATION clignotent et le climatiseur ne fonctionne pas.

Cause possible:

1. Sonde échangeur défectueuse.

Remède:

1. Prendre contact avec un service après-vente.

Panne:

Refroidissement ou chauffage insuffisant.

Cause possible:

1. Filtre à air sale ou obstrué.

2. Source de chaleur ou trop de monde dans la pièce.

3. Portes et/ou fenêtres ouvertes.

4. Obstacle devant l’arrivée ou la sortie d’air.

5. Température réglée sur la télécommande trop haute.

6. La température extérieure est insuffisante (version réversible).

7. Le système de dégivrage ne fonctionne pas (version réversible).

Dieses Klimagerät ist mit der Kühlung, Entfeuchtung und Ventilation Funktionen , Automatik, Kühlung, Heizung, Entfeuchtung und Ventilation Funktionen ausgestattet. Weitere Details zu diesen Funktionen werden nachfolgend aufgeführt. Bei der Verwendung dieses Klimagerät müssen folge Anweisungen befolgt werden.

INHALTSVERZEICHNIS

BEZEICHNUNG DER TEILE UND BETRIEBSWAHLSCHALTER 3 AUFSTELLUNGSORT 4 ELEKTRISCHE ERFORDERNISSE 4 SICHERHEITSANWEISUNGEN

4 BENUTZUNG DER FERNBEDIENUNG 4 FERNBEDIENUNG

5 EINSTELLUNG DER UHR 6 KÜHLUNG 6 HEIZUNG 6 AUTOMATISCHER BETRIEB 6 ENTFEUCHTUNG 6 VENTILATION 7 WAHLDER VENTILATOR-GESCHWINDIGKEIT 7 NACHT-PROGRAMM 7 TIMER-EINSTELLUNG 7 1-STUNDEN TIMER-EINSTELLUNG 8 LUFTSTROM-EINSTELLUNG 8 BETRIEBSWEISE OHNE FERNBEDIENUNG 9 PFLEGE UND WARTUNG 10 RATSCHLÄGE FÜR HÖCHSTEN KOMFORT UND NIEDRIGSTEN VERBRAUCH 12 FESTSTELLUNG UND BEHEBUNG VON BETRIEBSSTÖRUNGEN 13

KONFORMITÄTSERKLÄRUNG

Dieses Produkt ist mit dem -Zeichen gekennzeichnet, weil es den folgenden Richtlinien entspricht: – Niederspannungsrichtlinie 2006/95/CE.. – Elektromagnetische Verträglichkeit 89/336 EWG, 92/31 und 93/68 EWG. Bei falschem Einsatz des Gerätes und/oder Nichtbeachtung auch nur von Teilen der Bedienungsanleitung und den Installationsanweisungen wird diese Erklärung ungültig.

HINWEIS

INFORMATIONEN ÜBER DAS PRODUKT

Falls Schwierigkeiten oder Fragen zu diesem Klimagerät entstehen, werden nachfolgende Informationen verlangt. Die Modell- und Seriennummen sind auf dem Namensschild ersichtlich, das sich auf dem unteren Teil des Klimageräts befindet.

Modellnummer...................................................................

Seriennummer...................................................................

Kaufdatum.........................................................................

Anschrift des Fachhändlers...............................................

Telefonnummer ...................................

WARNZEICHEN

In dieser Bedienungsanleitung werden die folgenden Zeichen verwendet um den Benutzer und das Kundendienstpersonal gegen persönliche oder Gefahren für das Produkt zu warnen.

Dieses Zeichen warnt gegen Gefahren oder Eingriffe, welche schwere Verletzungen oder sogar den Tot verursachen könnten.

Dieses Zeichen warnt gegen Gefahren oder Eingriffe, welche das Produkt schwer beschädigen könnten.

WARNUNG

VORSICHT

COOLING Models

HEAT PUMP Models

HINWEIS FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS IN ÜBEREINSTIMMUNG MIT DER EUROPÄISCHEN RICHTLINIE 2002/96/EG

Am Ende seiner Nutzzeit darf dieses Gerät nicht zusammen mit dem Hausmüll beseitigt werden. Es darf zu den örtlichen Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden. Die getrennte Entsorgung eines elektrischen und elektronischen Gerätes und seiner Batterien vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschrichtsmäßige Entsorgung bedingt ist. Zudem ermöglicht wird die Wiederverwertung der Materialen, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt Zur Erinnerung an die Verpflichtung, die diese Geräte und die Batterien getrennt zu beseitigen, ist das Produkt mit einer durchgestrichen Mülltonne gekennzeichnet.

BEZEICHNUNG DER TEILE UND BETRIEBSWAHLSCHALTER

1. Fernbedienung.

2. Sensor der Fernbedienung: Mißt die Raumtemperatur

in der Umgebung der Fernbedienung. Das Klimagerät wird in Abhängigkeit zur Raumtemperatur eingestellt.

3. Luftausgang: Verteilt die behandelte und gefilterte Luft im Raum.

4. Lufteingang: Die Raumluft wird angesaugt und mit Spezialfiltern gefiltert.

5. Empfänger: Empfängt die von der Fernsteuerung ausgesandten Signale.

6. Betriebstaste (ohne Fernbedienung):

Diese Taste drücken, um von einem Funktion zu dem anderen zu ändern.

OFF und COOL OFF, COOL und HEAT

Die Position OFF unterbricht die Stromversorgung nicht. Den Hauptschalter zum Ausschalten des Klimagerätes benutzen.

7. Betriebsleuchte (OPERATION): Leuchtet bei

lnbetriebnahme der Einheit auf. Sie blinkt einmal, um zu warnen, daß das Signal der

Fernbedienung empfangen und gespeichert werden ist. Sie blinkt immerzu während der Schutzfunktionen (Abtauung, etc.).

8. STANDBY Anzeige: Sie leuchtet auf, wenn das Klimagerät zur Stromversorgung verbunden ist und es fertig ist, das Signal von der Fernbedienung zu empfangen.

9. Leuchtanzeige Timer: Sie leuchtet auf, wenn die Einheit vom Timer kontrolliert wird.

10.Lasche für Ansaugsgitter, an beiden Seiten.

11.Luftfilter.

12.Aufhängungs-Halterungen.

13.Kühlverbindungen.

14.Kondenswasser-Auslaß-Verbindung.

15.Sensor: Mißt die Raumtemperatur in der Umgebung

der Einheit; wenn die Fernbedienung nicht aktiv ist, wird das Klimagerät von der gemißten Temperatur eingestellt.

WARNUNG

5 7

9 8

Das gleichzeitige Blinken der 3 Kontrolllampen OPERATION, TIMER und STANDBY besagt, dass die gewählte Betriebsart nicht für die Einheitverfügbar ist. In diesem Fall funktioniert die Klimaanlage erst wieder nach Neueinstellung der korrekten Betriebsart.

HINWEIS

798

COOLING Models HEAT PUMP Models

COOLING Models

Nur

ELEKTRISCHE ERFORDERNISSE

AUFSTELLUNGSORT

●

Vergewissern Sie sich vor der Aufstellung, daß die Netzspannung in Ihrem Büro oder Haus die gleiche ist, die auf dem Typenschild des Klimagerätes angegeben wurde.

●

Alle elektrische Anschlüsse müssen den örtlichen elektrischen Vorschriften entsprechen. Wegen Einzelheiten den Händler oder einen Elektriker fragen.

●

Jede Einheit muß ordnungsgemäß mit einer Masseleitung geerdet sein.

●

Die elektrischen Anschlüsse müssen von einem spezialisierten Elektriker durchgeführt werden.

SICHERHEITSANWEISUNGEN

●

Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie die Klimaanlage anschließen. In Zweifelsfällen wenden Sie sich bitte an den Händler oder an das autorisierte Kundendienstzentrum.

●

Diese Klimaanlage wurde konzepiert, um ideale klimatische Bediengung in Ihrem Zimmer zu schaffen. Sie soll nur für diesen spezifischen Zweck und wie in diesem Handbuch beschrieben, benutzt werden.

●

Niemals Benzin oder andere entzündbare Flüssigkeiten in der Nähe der Klimaanlage anwenden oder aufbewahren. Dies ist sehr gefährlich.

●

Dazu keine Schaltgeräte, die keinen Schutz IPX1 (Schutz gegen senkrechten Wasseranfall) haben, unter der Einheit installieren.

●

Der Hersteller übernimmt keinerlei Verantwortung in den Fällen, in denen die Sicherheits- und UnfallverhütungsVorschriften nicht beachtet werden.

●

Niemals den Stromversorgungs- Hauptschalter benutzen, um das Klimagerät ein/auszuschalten. Immer die ON/OFF-T aste auf der Fernbedienung oder den Wahlschalter auf der Einheit benutzen.

●

Niemals Gegenstände in die Klimaanlage hineinstecken. Es ist sehr gefährlich, da sich der Ventilator mit hoher Geschwindigkeit dreht.

●

Kinder nicht mit der Klimaanlage spielen lassen.

●

Das Zimmer nicht zu stark abkühlen, wenn sich darin kleine Kinder oder Kranke aufhalten.

●

Es wird empfohlen, dieses Klimagerät von einem qualifizierten Techniker unter Beachtung der beiliegenden Aufstellungsanweisung aufstellen zu lassen.

●

Dieses Klimagerät nicht an Orten aufstellen, in denen Rauch, brennbares Gas oder viel Feuchtigkeit vorhanden sind, wie z.B. in einem Treibhaus.

●

Das Klimagerät nicht dort aufstellen, wo Geräte übermäßig Hitze erzeugen.

●

Das Klimagerät nicht an Orten aufstellen, in denen es von Wassertropfen naß gemacht werden könnte (z.B. in den Waschküchen).

●

Um das Klimagerät vor übermäßiger Korrosion zu schützen, ist die äußere Einheit nicht dort aufzustellen, wo sie direkt Meerwasserspritzern oder schwefeligen Dämpfen in Luftkurorten ausgesetzt ist.

WARNUNG

VORSICHT

WAHLSCHALTER DES TEMPERATURSENSORS

● Unter Normalbedingungen wird die Raumtemperatur vom

Temperatursensor in der Fernbedienung ermittelt und kontrolliert (auf dem Bildschirm erscheint das FEELSymbol).Diese Funktion erlaubt die beste Raumtemperatur zu haben, weil die Fernbedienung die T emperatur von dem Platz überträgt, wo Sie sich befinden. Darum, indem Sie diese Funktion benutzen, muß die Fernbedienung immer auf dem Klimagerät richten werden.

● Man kann den Temperatursensor durch Druck auf die

FEEL-Taste ausschalten. In dem Fall erlischt das entsprechende Symbol auf dem Bildschirm und der Sensor im Innern des Geräts wird eingeschaltet.

EINSETZEN DER BATTERIEN

● Die Abdeckung auf der Rückseite der Fernbedienung

entfernen und überprüfen Sie, daß die Schalter wie in Abbildung aufgestellt sind:

BENUTZUNG DER FERNBEDIENUNG

● Zwei Batterien von 1,5 V-DC Art AAA alkaline einsetzen.

Die Pole, wie auf der Fernbedienung angegeben, beachten.Die Uhrzeitanzeige auf dem Bildschirm blinkt. Drücken Sie die Taste SEL TYPE.

● Die mittlere Betriebsdauer der Batterien ist 6 Monate.

Sie hängt davon ab, wie oft die Fernbedienung benutzt wird. Die Batterien bei längerer Nichtbenutzung der Fernbedienung (mehr als 1 Monat) herausnehmen. Die Batterien auswechseln, wenn die Leuchtanzeige zur Signalübetragung von der Fernbedienung nicht blinkt oder, wenn das Klimagerät auf die Fernbedienungsbefehle nicht reagiert.

● Die Batterien der Fernbedienung enthalten verunreinigen

Substanzen. Die erschöpfte Batterien sollen gemäß der örtlichen Vorschriften beseitigt werden.

BETRIEBSWEISE MIT FERNBEDIENUNG

Der IR-Sender der Fernbedienung auf den Empfänger auf dem Klimagerät richten.

WIE DAS KLIMAGERÄT EINZUSCHALTEN

Drücken Sie die Taste ON/OFF, um das Klimagerät einzuschalten. Die Bertriebsanzeigelampe einschaltet, um zu zeigen, daß die Einheit in Betrieb ist.

Die Fernbedienung überträgt bei jedem Tastendruck und automatisch alle 5 Minuten ein Signal mit der Raumtemperatur. Wenn das Gerät aus irgendeinem Grund nicht das Signal von der Fernbedienung empfängt, verwendet die Klimaanlage zur Überwachung der Raumtemperatur den Sensor im Gerät. In solchen Fällen kann die Temperatur in der Nähe der Fernbedienung von der in der Umgebung des Geräts abweichen.

ANMERKUNG

SCHALTER

FERNBEDIENUNG

TASTE “NIGHT” (Nacht-Programm)

Wegen Einzelheiten siehe "Nacht-Programm". Wird diese Taste in der Betriebsweise KÜHLUNG, oder ENTFEUCHTUNG gedrückt, erscheint das Zeichnen

auf dem Display. Der Mikroprozessor der Fernbedienung reguliert die gewählte T emperatur in energisparender Weise.

SENDER

Wenn die Fernbedienungs-T asten gedrückt werden, leuchtet die Lampe auf dem Display auf, um die Einstellungsänderungen des Klimagerätes überzutragen.

TASTE “FAN” (Ventilator-Geschwindigkeit)

Die Ventilator-Geschwindigkeit wird automatisch vom Mikroprozessor gewählt.

Hohe Ventilator-Geschwindigkeit. MittlereVentilator- Geschwindigkeit. NiedrigeVentilator-Geschwindigkeit.

TASTEN: EINSTELLUNG DER UHR UND EINGABE DER TIMERZEIT

Durch Drücken der Taste “Program” wird die Einstellung aktiviert. Für Einzelheiten siehe Beispiel “EINSTELLUNG DER UHR” und “TIMER EINSTELLUNG”.

TASTE “TIMER SEL” (T imereinstellung)

Indem Sie die Taste TIMER drücken wird auf dem Display dad Verfahren aktiviert, um die ON/OFF Timer Einstellung.

Für Einzelheiten siehe Beispiel “TIMER EINSTELLUNG”.

Zeigt Informationen an, wenn die Fernbedienung in Betrieb ist.

Betriebsweise

Ventilator - Geschwindigkeit

Hohe Geschwindigkeit

Automatisch

Mittlere Geschwindigkeit

Niedrige Geschwindigkeit

Datenverkehrsbestatigung oder Fernbedienung Sperre

Eingegebene

Temperatur

Es zeigt an, dass die Klimaanlage in der Betriebsart I FEEL funktioniert (der Fernbedienungssensor ist eingeschaltet)

Zeigt die Timer Typen

Automatik

Kuhlung Heitzung

Entfeuchtung Ventilation

BETRIEBSWEISE TASTE

Diese T aste drücken, um die Betriebsweise des Klimagerätes zu ändern.

(Automatik)

Wird die Position "Automatik" eingestellt, wählt der Mikroprozessor zwischen Kühlung und Heizung aufgrund des Unterschieds zwischen der Raumtemperatur und der auf der Fernbedienung eingestellten T emperatur.

(Heizung)

Das Klimagerät erwärmt den Raum.

(Entfeuchtung)

Das Klimagerät senkt die Raumfeuchte.

(Kühlung)

Das Klimagerät kühlt die Luft und senkt die Raumtemperatur.

(Ventilation)

Das Klimagerät funktioniert nur als Ventilator.

INAKTIVE TASTEN

Orologio

Raumtemperatur

Nacht Programm

Pendelbewe gung klappe

TEMPERATURWAHLTASTEN TEMP— (kälter)

Diese Taste zur Senkung der gewählten Temperatur drücken.

TEMP + (wärmer)

Diese Taste zur Erhöhung der gewählten Temperatur drücken.

SENSOR

Ein T emperatursensor im Innern der Fernbedienung mißt die Raumtemperatur.

TASTE “SELTYPE”

Drücken Sie diese Taste, um die folgende Funktionen zu wahlen:

• Einstellung der Uhr

• Timer ON/OFF Einstellung Für Einzelheiten siehe Beispiel “EINSTELLUNG DER UHR” und “TIMER EINSTELLUNG”.

WAHLSCHALTER DES TEMPERATURSENSORS

Drücken Sie die Taste I FEEL, um die Einstellung des eingeschalteten Temperatursensors zu verändern (von Fernbedienung auf KLimaanlage und umgekehrt).

TASTE ON/OFF (ein/aus)

Diese Taste dient zum Ein- und Ausschalten des Klimageräts.

TASTE FLAP(Luftverteilung)

Diese Taste drücken, um die Klappenbewegungsfunktion zu aktivieren.

Fest: 6 position

Die Anhaltende bewegung

Die automatische bewegung

* Nur

HEAT PUMP Models

Wenn die Außentemperatur unter 0 °C absinkt, vermindert Eisbildung auf der Kondensatoreinheit die Heizleistung. In diesem Fall schaltet der Mikroprozessor auf Abtaubetrieb und der Ventilator bleibt stehen. Die STANDBY-Anzeige leuchtet während des Abtauvorgangs. Je nach Raum-und Außentemperatur arbeitet das Gerät nach einigen Minuten wieder.

ABTAUUNG DER KONDENSATOREINHEIT (AU

ßENEINHEIT)

BETRIEB UND LEISTUNG EINES SYSTEMS IN WÄRMEPUMPEN-AUSFÜHRUNG

Ein Klimagerät in Wärmepumpen-Ausführung heizt den Raum, indem es der Außenluft Wärme entzieht. W enn die Außentemperatur unter 0°C absinkt, kann sich die Leistung des Gerätes vermindern. Wird der gewünschte Temperaturwert mit einem Klimagerät nicht erreicht, muß ein weiteres Klimagerät verwendet werden.

Wird die Funktion “Heizung” gewählt,

ist die

Gebläsedrehzahl niedrig

, um einen Kaltluftstrom zu vermeiden. Die Ventilator-Drehzahl nimmt erst zu, wenn der Wärmeaustauscher der Inneneinheit warm genug ist.

Während dieses Vorgangs leuchtet die STANBY-Anzeige

auf.

EINSTELLUNG DER UHR

KÜHLUNG

HEIZUNG

Beispiel eines Betetriebsschema in (Auto) Betriebsweise mit einer eingestellten Raumtemperatur von 23°C.

ONON ON

Δ 1 H Δ 1 H

MIN. MAX.

A B

C C

27 26 25 24

23 22

21 20 19

ANMERKUNG

ENTFEUCHTUNG

HINWEIS

Das Klimagerät wechselt die Betriebsweise (von kalt auf warm oder umgekehrt) je nach dem welcher Fall auftritt:

- BEREICH A: ändert, wenn die temperatur mindestens 3°C von der auf der Fernbedienung eingegebenen temperatur variiert.

- BEREICH B: ändert nach einer stunde nach dem der kompressor gestoppt wurde, wenn die temperatur mindestens 1°C von der auf der Fernbedienung eingegebenen temperatur variiert.

- BEREICH C: ändert nie, wenn die temperatur nicht mindestens mehr als 1°C gegenÜber der auf der Fernbedienung eingegebenen temperatur variiert.

1. Die Taste SEL TYPE dreimal drücken. Die Stundenangabe beginnt zu blinken.

2. Die Taste SET H solange drücken, bis die gewünschte Stunde angezeigt wird. Die Taste SET M solange drücken, bis die gewünschten Minuten angezeigt werden. Die Stundenanzeige auf dem Display hört nach 10 Sekunden automatisch zu blinken auf

Nachprüfen, daß die Einheit an die Stromversorgung verbunden ist und die STANDBY Anzeige aufgeleuchtet ist.

1. Die Taste MODE (Betriebsweise)

drücken, bis das Zeichnen KÜHLUNG

auf dem Display erscheint.

2. Die Taste ON/OFF drücken und das

Klimagerät in Betrieb setzen.

3. Die Tasten TEMP+/- drücken, um die

gewünschte Temperatur einzugeben (Der Einstellungsbereich liegt zwischen 16 °C minimum und 32 °C maximum).

DER GEWÄHL TE TEMPERATURWERT WIRD ANGEZEIGT .

5 SEKUNDEN NACH DER EINSTELLUNG DER GEWÄHLTEN TEMPERATUR DIE RAUMTEMPERATUR WIRD WIEDER ANGEZEIGT.

4. Die Taste F AN drücken, um die V entilator-Geschwindigkeit

einzugeben.

ANMERKUNG

1. Die Taste MODE (Betriebsweise) drücken, bis das

Zeichnen HEIZUNG auf dem Display erscheint.

2. Die Taste ON/OFF drücken und das Klimagerät in Betrieb

setzen.

3. Die Tasten TEM+/-. drücken,um die gewünschte

Temperatur einzugeben (Der Einstellungsbereich liegt zwischen 16 °C minimum und 32 °C maximum).

4. Die Taste F AN drücken, um die V entilator-Geschwindigkeit

einzugeben.

DER GEWÄHL TE TEMPERATURWERT WIRD ANGEZEIGT .

5 SEKUNDEN NACH DER EINSTELLUNG DER GEWÄHLTEN TEMPERATUR DIE RAUMTEMPERATUR WIRD WIEDER ANGEZEIGT.

1. Die Taste MODE (Betriebsweise) drücken, bis das Zeichnen AUTOMATIK auf dem Display erscheint.

2. Die Taste ON/OFF drücken und das Klimagerät in Betrieb setzen.

3. Die Tasten TEMP. drücken, um die gewünschte Temperatur einzugeben (Der Einstellungsbereich liegt zwischen 16 °C minimum und 32 °C maximum).

DER GEWÄHLTE TEMPERATURWERT WIRD ANGEZEIGT.

5 SEKUNDEN NACH DER EINSTELLUNG DER GEWÄHLTEN TEMPERATUR DIE RAUMTEMPERATUR WIRD WIEDER ANGEZEIGT.

Das Klimagerät wählt automatisch zwischen Heizung und Kühlung (bzw. umgekehrt), so daß die gewählte T emperatur ständig gehalten wird.

4. Die T aste F AN drücken, um die V entilator-Geschwindigkeit einzugeben.

1. Die Taste MODE (Betriebsweise) drücken, bis das Zeichnen ENTFEUCHTUNG auf dem Display erscheint.

2. Die T aste ON/OFF drücken und das Klimagerät in Betrieb setzen.

3. Die T asten TEMP+/- drücken, um die Raumtemperatur einzugeben (Der Einstellungsbereich liegt zwischen 32 °C Maximum und 16 °C Minimum).

DER GEWÄHLTE TEMPERATURWERT WIRD ANGEZEIGT.

5 SEKUNDEN NACH DER EINSTELLUNG DER GEWÄHLTEN TEMPERATUR DIE RAUMTEMPERATUR WIRD WIEDER ANGEZEIGT.

-Nur

HEAT PUMP Models

AUTOMATISCHER BETRIEB Nur

HEAT PUMP Models

Die in der Liste genannten Werte beziehen sich auf das Klimagerät, wenn der Sensor der Fernbedienung aktiviert wurde. (Siehe “WAHLSCHALTER DES TEMPERATURSENSORS”). Die Werte können sich ein wenig ändern, wenn der Sensor der Inneneinheit aktiviert wird. Die automatische Geschwindigkeit ist nicht verfuegbar im Ventilationsmodus.

WAHL DER VENTILATOR-GESCHWINDIGKEIT

AUTOMATIK

Mit der Taste FAN die Position “AUTO” eingeben. Der Mikroprozessor wird automatisch die VentilatorGeschwindigkeit kontrollieren. Beim Anlauf des Klimageräts wird der Unterschied zwischen Raumtemperatur und eingegebener Temperatur vom Temperatur-Sensor gemessen und zum Mikroprozessor übertragen, welcher automatisch die geeigneste Ventilator-Geschwindigkeit wählt.

UNTERSCHIED ZWISCHEN VENTILATOR

RAUMTEMPERATUR UND GESCHWINDIGKEIT

EINGEGEBENER TEMPERA TUR

Kühlung 2 °C und mehr Höchste und Entfeuchtung

Zwischen 2 u. 1 °C Mittlere Weniger als 1 °C Niedrige

2 °C und mehr Höchste

Heizung

Weniger als 2 °C Mittlere

Hohe Geschwindigkeit

Mittlere Geschwindigkeit

Niedrige Geschwindigkeit

MANUELL

Zur manuellen Einstellung der Ventilator-Geschwindigkeit die Taste FAN betätigen und die gewünschte Geschwindigkeit wählen.

ANMERKUNG

VENTILATION

Will man lediglich die Luft im Zimmer umwälzen, ohne die Temperatur zu verändern, ist wie folgt zu verfahren:

1. Die Taste ON/OFF einmal drücken und das Klimagerät in Betrieb setzen.

2. Die Taste MODE (Betriebsweise) drücken, bis nur das Ventilationssymbol angezeigt wird.

1 Stunde 1 Stunde ZEIT

Eingegebene T emperatur

Raumtemperatur

KÜHLUNG UND ENTFEUCHTUNG

1 Stunde

ZEIT

Eingegebene T emperatur

Raumtemperatur

HEIZUNG

NACHT-PROGRAMM

●

Das Nacht-Programm dient zum Energiesparen.

1. Die Taste MODE drücken, um Kühlung, Entfeuchtung oder Heizung einzustellen.

2. Die Taste NIGHT drücken.

3. Das Symbol erscheint auf dem Display. Zum

Löschen desselben nochmals die Taste NIGHT drücken.

Was ist das Nacht-Programm?

Zu Beginn kühlt oder heizt das Klimagerät den Raum bis zur eingegebenen Temperatur dann hält es an. Nach ca. 1 Stunde wird die eingegebene Temperatur automatisch wie folgt verändert (siehe graphische Darstellungen).

Das Klimagerät arbeitet bis zur Erreichung der eingegebenen Temperatur, dann bleibt es stehen. Nach ca. 1 Stunde wird die eingegebene Temperatur erneut um 1 °C in der Kühlphase erhöht und um 1 °C in der Heizphase gesenkt. Auf diese Weise wird Energie gespart, ohne auf den nächtlichen Komfort im Raum verzichten zu müssen.

1°C

BETRIEBSWEISE ÄNDERUNG DER EINGEGEBENEN TEMPERATUR

Heizung Senkung um 1 °C

Kühlung und Entfeuchtung Erhöhung um 1 °C

ZEITSCHALTUHR - EINSTELLUNG

A) WIE DIE EINSCHALT-UHRZEIT

EINZUSTELLEN IST (ON)

1. Nur einmal die Taste SEL TYPE

drücken. Die Anzeige ON und die Uhrzeit beginnen zu blinken.

2. Die T aste SETH solange drücken, bis die gewünschte Stunde angezeigt wird. Die Taste SET M solange drücken, bis die gewünschten Minuten angezeigt werden. Die Anzeige auf dem Display zeigt die laufende Zeit wieder nach 10 Sekunden an.

3. Die Taste ON/OFF drücken, um das Klimagerät zu starten.

4. Die Taste TIMER SELviermal drücken, um den Timer auf die Funktion “ON TIME” einzustellen. (Start).

B) WIE DIE AUSSCHALT-UHRZEIT

EINZUSTELLEN IST (OFF)

1. Zweimal die T aste SELTYPE drücken.

Die Anzeige OFF und die Zeitanzeige beginnen zu blinken.

3. Die Taste ON/OFF drücken, um das Klimagerät zu starten.

4. Die Taste TIMER SEL drücken, um den Timer auf die Funktion “OFF TIME” (Ausschalten) einzustellen.

C) WIE DAS TAGES-PROGRAMM

EINSCHALTEN/AUSSCHALTEN (ODER UMGEKEHRT) EINZUSTELLEN IST

1. Den Timer wie unter den Punkten “A”

und “B” beschrieben einstellen.

2. Die Taste ON/OFF drücken, um das Klimagerät zu starten.

3. Die Taste TIMER SEL dreimal drücken, um das Programm des Timers eingeschaltet/ ausgeschaltet, oder umgekehrt, einzustellen.

Nach der Timereinstellung die Taste SEL TYPE drücken, um die eingegebene Ein/Aus-Uhrzeit zu kontrollieren.

ANMERKUNG

●

Wählen Sie die Funktion "Entfeuchtung", wenn Sie die Raumluftfeuchte senken wollen.

●

Wenn die Funktion "Entfeuchtung" gewählt wird, läuft der Ventilator mit automatisch Geschwindigkeit

oder anhält, um nicht zu zu kühlen.

●

Die Funktion "Entfeuchtung" darf bei einer Innentemperatur unter 15 °C nicht gewählt werden!.

ANMERKUNG

HORIZONTAL (manuell) NUR FUR MODELLE MRAFMPAF-KPAF

Der Luftstrom kann horizontal eingestellt werden, indem die vertikalen Luftleitlamellen nach links oder rechts gestellt werden, wie auf nächsten Abbildungen gezeigt ist.

LUFTSTROM-EINSTELLUNG

VORSICHT

Die Luftleitlamelle nicht mit den Händen bewegen bei Inbetriebnahme der Einheit auf.

Links

Vertikale

Luftleitlamellen

Rechts

VERTIKAL (mit Fernbedienung)

Mit der Fernbedienung können Sie die Klappe-Funktionen wählen:

MODELLE MRAF-MP

MODELLE KPAF

VERTIKALE LUFTLEITLAMELLE

KLAPPE

ANMERKUNG

●

Beim Ausschalten des Geräts schließt sich die Klappe automatisch.

●

Wenn das Klimagerät fängt das Heizbetrieb an, ist die Gebläsedrehzahl niedrig, und die Klappe befindet sich in der Position 4, bis Warmluft aus dem Gerät zu strömen beginnt. Sobald sich die Luft erwärmt, ändern sich Klappenposition und Gebläsedrehzahl auf die mit der Fernbedienung angegebenen Einstellungen.

●

Die Klappentaste (FLAP) an der Fernbedienung verwenden, um die Klappe auf die gewünschte Position einzustellen. Wenn die

Klappe von Hand verstellt wird, stimmt ihre tatsächliche Position nicht mehr mit der an der Fernbedienung registrierten Stellung überein. In einem solchen Fall das Gerät ausschalten, warten, bis sich die Klappe schließt, und das Gerät dann wieder einschalten. Dadurch wird die normale Klappenposition wiederhergestellt.

●

Beim Kühlbetrieb darf die Klappe nicht nach unten weisen. Anderenfalls kann sich Kondenswasser im Umfeld des Luftauslaßgitters bilden und auf den Boden tropfen.

VORSICHT

MODELLE MRAF-MPAF

Nach oben

Nach

unten

Klappe

Luft-auslaß

MODELLE KPAF

MODELLE CAF

KLAPPEN

Fest:

position

Die

anhaltende

bewegung

Die

automatische

bewegung

TIMER-EINSTELLUNG.

● Betätigen Sie 4 mal die Taste TIMER

SEL. Dann erscheint auf der Anzeige das Symbol 1-STUNDE TIMER.

1-STUNDE TIMER-EINSTELLUNGS-LOESCHEN.

● Die Taste ON/OFF zum Ausschalten des Klimagerätes

drücken.

● Warten, bis das Klimagerät ausgeschaltet ist.

● Nochmals die Taste ON/OFF zum Wiedereinschalten des

Klimagerätes drücken.

1-STUNDE TIMER-EINSTELLUNG

Durch diese Einstellung läuft das Klimagerät eine Stunde lang, sei es, daß es ein- oder ausgeschaltet ist.

BETRIEBSWEISE OHNE FERNBEDIENUNG

Wenn die Fernbedienung nicht funktioniert oder verloren ging, wie folgt vorgehen:

1. KLIMAGERÄT AUßER BETRIEB

Wenn Sie das Klimagerät in Betrieb setzen wollen, ist den Betriebswählschalter zu drücken, um die gewünschte Funktion auszuwählen (COOL oder HEAT).

2. KLIMAGERÄT IN BETRIEB

Wollen Sie das Klimagerät abstellen, ist den Betriebswählschalter zu drücken, bis zum Ausschalten der OPERA TION Anzeige.

Die Klimaanlage beginnt in der HOHEN GebläseDrehzahl.

Die T emperatur-Einstellung wird 25°C für die Kühlung Betriebsweise und 21°C für die Heizung Betriebsweise sein.

ANMERKUNG

Stromunterbrechung während des Betriebs.

Beim Auftreten einer Stromunterbrechung hält das Kilmagerät an. Wird die Versorgung wiederhergestellt, schaltet sich das Klimagerät nach 3 Minuten automatisch wieder ein.

ANMERKUNG

Zone «A»

für Kühlung und Entfeuchtung

Zone «B»

für Heizung

BETRIEBSWÄHLSCHAL TER

MODELLE MRAF-MPAF

MODELLE KPAF

BETRIEBSWÄHLSCHALTER

MODELLE CAF

BETRIEBSWÄHLSCHAL TER

Während der Kühlung oder Entfeuchtung, besonders mit großem Feuchtigkeitsgehalt im Raum, stellen Sie die vertikalen Luftleitlamellen stirnseitig ein. Wenn die Luftleitlamellen äußerst nach links oder nach rechts gestellt werden, könnten sich Kondenswasser und Tropfen auf dem Luftauslaufgitter bilden.

VORSICHT

(NUR MRAF-MP AF- KP AF)

Zone «A»

für Kühlung und Entfeuchtung

Zone «B»

für Heizung

EMPFOHLENE LUFTLEITLAMELLEN-EINSTELLUNG

MODELLE MRAF-MP

Zone «A»

für Kühlung und Entfeuchtung

Zone «B»

für Heizung

MODELLE KP

MODELLE CAF

40°

50°

40°

50°

«B»

«A»

«B»

«A»

MODELLE CAF

WIE DAS ANSAUGSGITTER ABZUNEHMEN IST (NUR FUR MODELLE MRAF-MPAF-KPAF)

GITTER

SCHNUR

● Die Sicherheitschnur von den Rahmen entfernen (vesichern

Sie sich sie nach beendeter Arbeit wieder zu befestigen).

●

Das Gitter öffnen

, heben Sie es und gegen sich ziehen,

um die zwei Bänder zu abhängen.

Einige Metallkanten und die Lamellen des Wärmeaustauschers sind scharf. Diese Teile sind daher mit großer Sorgfalt zu reinigen.

GUMMI STÖPFSEL

ANSCHSLÜSSE

KONDENSATWANNE

KLAMMERN (2)

STÜTZPLA TTE (2)

SCHRAUBE (4)

SPEZIELLE SCHRAUBE (4)

Inspektion oder Austausch von internen Bauteilen umfassen den Ausbau der Kondensatwanne.

VORSICHT

WIE DIE KONDENSATWANNE ABZUNEHMEN IST

1.Das Ansausgitter öffnen.

2.Das Kondensatwasser von den Gummistöpsel in einen

Eimer entleeren.

3.Die Rahmen-Gitter-Baugruppe durch Lösen der vier

speziellen Schrauben mit Unterlegcheiben entfernen; Sie können die zwei seitlichen Klammern, die den Rahmen an der Einheit festhalten, benutzen.

4.Abtrennen Sie die elektrische Anschlüsse zwischen dem

Rahmen-Gitter-Baugruppe und der Einheit.

5.Entfernen Sie die fünf Schrauben der zwei Stützplatte der

Kondensatwanne.

6.Ergreifen Sie die zwei Stützplatte, entfernen Sie vorsichtig

die Kondensatwanne und reinigen Sie sie im Inneren, wenn nötig.

7.Nach beendeter Arbeit, aufstellen Sie die Kondensatwanne

wieder, indem Sie die Seite des Loches für Kondensatwassser Auslaß und die Seite der Pumpe zusammentreffen lassen; die Anschlüsse der Einheit in den dazu bestimmten Durchgang der Wanne einsetzen.

8.Aufstellen Sie die fünf Schrauben der Stützplatte und die

Rahmen-Baugruppen, indem Sie die Ecke für die Ausgang der Kabeln und die Ecke der elektrischen Anschlüsse der Einheit zusammentreffen lassen.

9.Setzen Sie das Ansaugsgitter und den Luftfilter zusammen;

versichern Sie sich, das die Sicherheitschnur und die Schraube der Laschen auf jeder Seite befestigt werden sind.

AUßERGEWÖHNLICHE WARTUNGSARBEITEN (NUR FUR MODELLE CAF

PFLEGE UND WARTUNG

● Instandhaltungs-Vorgänge müssen von speziell

ausgebildetem Personal ausgeführt werden.

●

Zu Ihrer Sicherheit vergewissern Sie sich, daß das Klimagerät aus - und der Strom abgeschaltet ist, bevor Sie mit den Reinigungsvorgängen beginnen.

●

Kein Wasser auf die innere Einheit gießen. Es könnte während der Reinigung die inneren Teile der Einheit beschädigen und einen Kurzschluß verursachen.

ABDECKUNG UND GRILL

Abdeckung und Grill der inneren Einheit mit der Bürste eines Staubsaugers oder weichen Tuch reinigen. Wenn diese Teile Flecken aufweisen, ein feuchtes Tuch und leichtes Reinigungsmittel benutzen. Bei der Reinigung des Grills ist darauf zu achten, daß die Luftleitlamellen nicht aus ihren Sitz gedrückt werden.

●

Keine Lösungsmittel, starke Reinigungsmittel oder chemische Substanzen benutzen. Kein heißes Wasser zum Reinigen der inneren Einheit verwenden.

●

Einige Metallkanten und die Luftleitlamellen des Klimageräts sind scharf. Diese Teile sind daher mit großer Sorgfalt zu reinigen.

● Der Kondensatoreinheit und andere Komponenten der

äußeren Einheit müssen wenigstens einmal im Jahr gereinigt werden. Wenden Sie sich bitte an den Technischen Kundendienst.

WARNUNG

VORSICHT

MODELLE MRAF-MPAF

●

Bei ganz geöffnetem Gitters die beiden Enden mit den Händen ergreifen und gegen sich ziehen, um es zu entfernen.

●

Um es wieder anzubauen, halten Sie das Gitter waagerecht und drücken Sie die Flügel bis sie in die Einheit einhaken, das Gitter danach schließen.

Reinigung des Gitters mit Wasser

●

Das Gitter leicht mit einem weichen Schwamm oder etwas ähnliches reinigen. Dann gut trocknen.

●

Ein leichtes Reinigungsmittel kann benutzt werden, um den schweren Smutz wegzunehmen. Dann gut mit Wasser spülen und trocknen.

Das Ansauggitter kann abgenommen werden, um gewascht zu werden.

Arm

Lufteinlaß-

gitter

LUFTFILTER

EINSETZEN DES FILTERS

Der Luftfilter hinter dem Lufteinlaßgitter sollte mindestens alle zwei Wochen gereinigt überprüft und gereinigt werden. (MODELLE MRAF-MPAF-KPAF)

ENTFERNEN DES FILTERS

1. Das Lufteinlaßgitter an beiden Enden anfassen und

heraus- und nach oben ziehen.

2. Den Filter sacht nach oben drücken und dann nach unten ziehen.

Den Luftfilter reinigen.

Lufteinlaßgitter

In die Nut am Gerät einpassen.

Luftfilter

Lufteinlaßgitter

Luftfilter

1. Den Filter mit nach vorn weisender Markierung «FRONT»

nach oben in das Gerät einschieben und dann die Lasche in die Nut am Gerät einpassen.

2. Nach Einsetzen des Filters auf die mit den Pfeilen ( ) gekennzeich-neten Stellen drücken, um das Lufteinlaßgitter zu schließen.

MODELLE MRAF-MPAF

MODELLE KPAF WIE DER FILTER ABZUNEHMEN IST

1.Das Ansauggitter öffnen, indem Sie es gegen Sie ziehen.

2.Den Filter an der Lasche nehmen und nach oben

herausziehen. Den Luftfilter reinigen.

3.Beim Wiedereinsatz des Filters in die Einheit ist darauf zu achten, daß die Aufschift FRONT gegen Sie gerichtet ist. Den Filter in Sitz einsetzen und das Ansauggitter wiederschliessen.

MODELLE CAF

Der Luftfilter muß wenigstens einmal alle sechs Monaten gereinigt werden; Sie können also ofter ihn reinigen, es hängt von den wirklichen Betriebsbedingungen ab.

Die Schrauben auf jeder Seite mit einem Schraubenzieher von den Laschen entfernen

Um das Gitter zu öffnen, drücken Sie mit den Daumen in Pfeilrichtung auf die zwei Laschen des Gitters.

Das Ansaugsgitter nach unten öffnen

Den Luftfilter aus dem Gitter entfernen. Den Luftfilter reinigen.

Den Filter in Sitz im Inneren des Gitters wiedereinsetzen, das Gitter wiederschliessen,

indem Sie die zwei Laschen nach Außen schieben lassen, dann schrauben Sie die Schraube der Lachen

auf jeder Seite

WIE DER FILTER ABZUNEHMEN IST

LASCHE

SCHRAUBE

ANSAUGSGITTER

LUFT FILTER

FILTERREINIGUNG

Den Filter mit einem Staubsauger reinigen. Ist öliger Staub vorhanden, ist der Filter mit lauwarmen Seifenwasser zu waschen, zu spülen und trocknen zu lassen.

FRONT

AKTIVKOHLEFILTER (AUF ANFRAGE - NUR FUR MODELLE MRAF-MPAF-KPAF).

MODELLE MRAF-MPAF

ANMERKUNG

Der Aktivkohlfilter ist nicht in der Lage der Luft schädliche Gase und Dämpfe zu entziehen oder den Raum zu belüften. Bei Betrieb eines Gas oder Ölheizgeräts im Raum müssen Türen und Fenster regelmäßig geöffnet werden um Frischluft einzulassen. Anderenfalls besteht in extremen Fällen Erstickungsgefahr.

1.Dieser Polyethylenbeutel enthält zwei Aktivkohlfilter für eine Innenraumeinheit.

2.Den Beutel unmittelbar vor der Installation der Filter öffnen, andernfalls kann die Deodorantwirkung und die Haltbarkeit des Filters Schaden nehmen.

EINSETZEN DES AKTIVKOHLFTFILTERS

Der Aktivkohlfiltermuß hinter den Luftfilter eingesetzt werden.

1.Den Luftfilter entfernen.

2.Den Aktivkohlfilter mit nach vorn weisender Markierung

"FRONT" einsetzen, wie in der Abbildung gezeigt ist.

3.Den Luftfilter wiedereinsetzen.

AUSTAUSCH DES AKTIVKOHLFILTERS

● Der Aktivkohlfilter ist ein Einwegfilter.

● Den Filterrahmen nicht wegwerfen.

● Der alte Filter kann auch nach Reinigung nicht

wiederverwenden werden.

● Kaufen Sie den Austauschfilter bei Ihrem nächsten

Händler.

● Den Verschmutzungsgrad mindestens alle zwei Wochen prüfen.

● Der Filter muß nach sechs Monaten von Betrieb ausgetauscht

werden.

Aktivkohlfilter

AKTIVKOHLFILTER

Vorn: weiß Hinten: schwarz

WARNUNG

MODELLE KPAF EINSETZEN DES AKTIVKOHLFTFILTERS

1.Das Ansauggitter öffnen und den mit der Einheit gelieferten

Filter herausziehen.

2.Die gelieferten Federn der Hinterseite des Standardfilters anmontieren.

3.Auf jedem Filter den entsprechenden "Aktivkohlfilter" anmontieren; dieser wird von den Federn festgehalten.

4.Den Doppelfilter in den entsprechenden Schienen einsetzen und das Ansauggitter schliessen.

HINTERSEITE DES STANDARDFILTERS

FEDER

AKTIVKOHLFIL TER

RATSCHLÄGE FÜR HÖCHSTEN KOMFORT UND NIEDRIGSTEN VERBRAUCH

VERMEIDEN SIE:

●

Den Luftzufuhr und Luftansauggrill der Einheit zu versperren. Sind diese nicht frei, arbeitet die Einheit nicht einwandfrei und könnte Schaden erleiden.

●

Notfalls Sonnenschutz benutzen oder Vorhänge zuziehen, um Sonnenbestrahlung des Raumes zu verhindern.

ÜBERPRÜFEN SIE:

●

Daß der Luftfilter immer sauber ist. Ein schmutziger Filter vermindert den Luftdurchlauf und setzt die Leistung der Einheit herab.

●

Daß Fenster und Türen geschlossen sind, um das Eindringen nicht konditionierter Luft zu vermeiden.

Der Aktivkohlfiltersoll zum Standardfilter angebaut werden. Er besteht aus 2 Schichten:

- Die erste funktioniert als Vorfilter mit großer Leistungsfähigkeit und hält auch die winzigen Teilchen in der Luft ab.

- Die zweite Schicht besteht aus Aktivkohlen, die die Luft von Gerüchen reinigen.

Abhilfe:

1. Luftfilter reinigen.

2. Die Wärmequelle möglichst abschalten.

3. Diese schließen, damit keine Wärme bzw. Kälte von außen eindringt.

4. Hindernis entfernen, um einen unbehinderten Luftstrom zu gewährleisten.

5. Regeln Sie wieder die Temperatur mit der Fernbedienung.

6. Ein zweites Heizgerät einsetzen.

7. Lassen Sie sich von Ihrem Fachhändler beraten.

Störung: Kompressor läuft, kommt jedoch bald zum Stillstand.

Mögliche Ursache:

1. Ein Hindernis befindet sich vor der Luftansauggrille.

Abhilfe:

1. Hindernis entfernen.

Störung: Knackgeräusche werden vom Klimagerät gehört. Mögliche Ursache:

1. Beim Heiz- und Kühlbetrieb können plötzliche Temperaturwechsel eine Ausdehnung bzw. ein Schrumpfen von Künststoffteilen verursachen. In einem solchen Fall werden u.U. Knackgeräusche gehört.

Abhilfe:

1. Dies ist normal, und die Geräusche wieder aufhören, wenn eine beständige temperatur erreicht wird.

FESTSTELLUNG UND BEHEBUNG VON BETRIEBSSTÖRUNGEN

WARNUNG

●

Der Gebrauch von mobilen Telefonen muß in der Nähe des Klimagerätes vermieden werden, weil sie beim Betrieb des Gerätes Störungen verursachen können. Im Falle einer Betriebsstörung (die Betriebslampe OPERATION leuchtet, aber die Außeneinheit läuft nicht) schalten Sie die Stromversorgung für 60 Sekunden am Hauptschalter oder durch Ziehen des Steckers ab und schalten das Gerät anschließend wieder ein.

HINWEIS

COOLING Models

Nur

●

Falls das Klimagerät nicht richtig funktioniert, führen Sie bitte die unten aufgeführten Überprüfungen durch, bevor Sie den technischen Kundendienst rufen. Falls die Störung bleibt, wenden Sie sich an den Händler oder den Technischen Kundendienst.

Störung: Das Klimagerät läuft überhaupt nicht. Mögliche Ursache:

1. Keine Stromzufuhr.

2. Niederdruckschalter wurde ausgelöst.

3. Netzspannung ist zu niedrig.

4. Betriebstaste ist ausgeschaltet (OFF).

5. Batterien in der Fernbedienung sind erschöpft.

Abhilfe:

1. Für erneute Stromzufuhr sorgen.

2. Wenden Sie sich an eine Kundendienststelle.

3. Lassen Sie sich von Ihrem Elektriker oder Fachhändler beraten.

4. Taste ON/OFF erneut drücken.

5. Batterien auswechseln.

Störung: Das Klimagerät arbeitet nicht und die STANDBY Lampe blinkt.

Mögliche Ursache:

1. Fehlerhafter Sensor.

Abhilfe:

1. Wenden Sie sich an eine Kundendienststelle.

Störung: Die STANDBY und OPERATION Lampe blinkt, und das Klimagerät arbeitet nicht.

Mögliche Ursache:

1. Fehlerhafter Sensor.

Abhilfe:

1. Wenden Sie sich an eine Kundendienststelle.

Störung: Schlechte Kühl- oder Heizleistung. Mögliche Ursache:

1. Luftfilter ist schmutzig oder zugesetzt.

2. Eine Wärmequelle oder viele Leute befinden sich im Raum.

3. Türen und/oder Fenster sind geöffnet.

4. Ein Hindernis befindet sich in der Nähe des Lufteinlasses oder -auslasses.

5. Die mit der Fernbedienung geregelte T emperatur ist zu hoch.

6. Außentemperatur ist zu niedrig (Wärmepumpe Ausführung).

7. Entfrostungssystem arbeitet nicht (Wärmepumpe Ausführung).

COMPONENTES Y SELECTOR DE FUNCIONAMIENTO 3 LUGAR DE INSTALACION 4 REQUISITOS ELECTRICOS 4 INSTRUCCIONES DE SEGURIDAD 4 USO DEL MANDO A DISTANCIA 4 MANDO A DISTANCIA 5 REGULACION DEL RELOJ 6 REFRIGERACION 6 CALEFACCION 6 FUNCIONAMIENTO EN AUTOMATICO 6 DESHUMIDIFICACION 6 VENTILACION 7 SELECCION DE LA VELOCIDAD DEL VENTILADOR 7 PROGRAMA NOCTURNO 7 REGULACION DEL TEMPORIZADOR 7

REGULACIÓN DEL TEMPORIZADOR 1 HORA

8 REGULACION DEL FLUJO DE AIRE 8 FUNCIONAMIENTO SIN MANDO A DISTANCIA 9 CUIDADO Y MANTENIMIENTO 10 CONSEJOS PARA OBTENER MAXIMO CONFORT CON MINIMO CONSUMO 12 PROBLEMAS DE FUNCIONAMIENTO IDENTIFICACION Y SOLUCIONES 13

INDICE

Este

aparato de aire

está dotado de las siguientes funciones: refrigeración, deshumidificación y ventilación

, automático, refrigeración, calefacción, deshumidificación y ventilación . A continuación damos más detalles sobre el funcionamiento de dichas funciones; utilice esta información cuando vaya a usar.

NOTA

DECLARACION DE CONFORMIDAD

Este producto lleva la marca que indica conformidad con las Directivas:

- Baja Tensión n. 2006/95/CE. -Compatibilidad Electromagnética n. 89/336 CEE, 92/31 CEE y 93/68 CEE. Esta declaración se considerará nula si el aparato no se usa para las finalidades indicadas por el Fabricante y/o si se ignoran, total o parcialmente, las instrucciones de instalación y/o uso.

INFORMACIONES SOBRE EL PRODUCTO

Para poder resolver cualquier duda sobre el acondicionador, son necesarios los datos que indicamos a continuación. El número del modelo y el de serie se encuentran en el acondicionador, en la placa del nombre.

No. del modelo ..................................................................

NO. de serie ......................................................................

Fecha de compra ..............................................................

Dirección del vendedor......................................................

Número de teléfono ...........................

SIMBOLOS QUE SIRVEN DE ADVERTENCIA

Estos símbolos aparecen en este manual como señal de advertencia, para que tanto el usuario como el personal de servicio presten atención a los posibles peligros que se pueden acarrear a las personas y/o al producto.

Este símbolo avisa de peligros que pueden causar heridas graves o incluso muerte.

Este símbolo avisa de los daños que se pueden causar al producto.

ADVERTENCIA

PRECAUCION

COOLING Models

HEAT PUMP Models

ADVERTENCIA PARALA ELIMINACIÓN CORRECT ADEL PRODUCTO SEGÚN ESTABLECE LADIRECTIVA EUROPEA 2002/96/CE

Al final de su vida útil, este equipo no debe eliminarse junto a los desechos domésticos. Debe entregarse a centros específicos de recogida diferenciada locales o a distribuidores que facilitan este servicio. Eliminar por separado un equipo eléctrico y electrónico y su pilas significa evitar posibles consecuencias negativas para el medio ambiente y la salud derivadas de una eliminación inadecuada y permite reciclar los materiales que lo componen, obteniendo asi un ahorro importante de energía y recursos. Para subrayar la obligación de eliminar por separado estos equipos y las pilas, en el producto aparece un contenedor de basura tachado.

COMPONENTES Y SELECTOR DE FUNCIONAMIENTO

1. Mando a distancia.

2. Sensor del mando a distancia: detecta la temperatura

del ambiente que rodea al mando a distancia; el acondicionador se regula a partir de esta temperatura.

3. Salida de aire: distribuye en el local el aire tratado.

4. Entrada de aire: el aire del ambiente es aspirado y

filtrado mediante filtros.

5. Receptor: recibe las señales enviadas por el mando a

distancia.

6. Selector de funcionamiento (sin mando a distancia):

Pulsar este botón para elejir los modos de funcionamiento:

OFF y COOL OFF, COOL y HEAT

La posición OFF no interrumpe la alimentación eléctrica. Para cortar la corriente es preciso usar el interruptor principal.

7. Testigo de funcionamiento (OPERATION): se enciende

cuando la unidad está funcionando.

El parpadea una vez para indicar que el señal del mando

a distancia a sido recibido y memorizado. El parpadea continuamente durante las modalidades de protección (descongelación, ecc.).

8. Testigo de espera (STANDBY): Se enciende cuando el acondicionador está conectado a la corriente y listo para recibir el señal del mando a distancia.

9. Testigo del temporizador (TIMER): se enciende cuando la unidad es controlada por el temporizador.

10.Enganche rejilla de aspiración, en dos lados.

11.Filtro de aire.

12.Soportes de suspensión.

13.Empalmes frigoríficos.

14.Empalme para descarga de condensación.

15.Sensor: Detecta la temperatura de la habitación en que

se encuentra la unidad; cuando el mando a distancia está inactivo el acondicionador se ajusta en base a la temperatura detectada.

PELIGRO

5 7

9 8

NOTA

Si los tres pilotos OPERATION, TIMER y STANDBY parpadean al mismo tiempo quiere decir que el modo de funcionamiento seleccionado no es compatible con el equipo en cuestion. Si esto sucede, el equipo de aire acondicionado no funcionara hasta que no se restablezca el modo correcto.

798

COOLING Models HEAT PUMP Models

COOLING Models

Sólo

REQUISITOS ELECTRICOS

LUGAR DE INSTALACION

●

Antes de realizar la instalación verificar que la tensión de alimentación de la red eléctrica corresponde con la indicada en la tarjeta del acondicionador de aire.

●

Todas las conexiones eléctricas deben realizarse de conformidad con las normativas eléctricas locales. Para más información dirigirse al distribuidor o a un electricista.

●

Todas las unidades deben estar correctamente conectadas a tierra.

●

Las conexiones eléctricas debe realizarlas un electricista especializado.

INSTRUCCIONES DE SEGURIDAD

●

Leer atentamente este manual antes de usar el acondicionador de aire. En caso de dudas o problemas dirigirse al distribuidor o al centro de asistencia autorizado.

●

Este acondicionador de aire ha sido diseñado para crear las condiciones climáticas ideales en habitaciones. Debe ser usado con este fin, tal como describe este manual.

●

Es muy peligroso usar o conservar gasolina u otros líquidos inflamables cerca del acondicionador de aire.

●

No instalar debajo de la unidad aparatos eléctricos que no tengan protección de grado IPX1(protección contra la caída vertical de agua).

●

El constructor no se hace responsable de los daños

producidos por no respetar las normas de seguridad y contra accidentes.

●

No apagar ni encender el acondicionador de aire con el interruptor general. Usar siempre el pulsador ON/OFF sobre el mando a distancia o el selector de encendido/apagado sobre la unidad.

●

No introducir objetos en el acondicionador de aire. Es muy peligroso; el ventilador gira a gran velocidad.

●

No dejar que los niños jueguen con el acondicionador de aire.

●

No refrigerar excesivamente las habitaciones en las que hay niños pequeños o personas discapacitadas.

●

Es importante que la instalación del acondicionador

de aire sea realizada por un técnico autorizado siguiendo las instrucciones de instalación del aparato.

●

No instalar el acondicionador de aire en lugares donde haya humos, gases inflamables o mucha humedad, como por ejemplo en un invernadero.

●

No instalar el acondicionador de aire si en el mismo ambiente existen otros aparatos que generan excesivo calor.

●

No instalar la unidad interna en locales donde puede ser alcanzada por chorros de agua (por ejemplo, una lavandería).

●

Para proteger el acondicionador de aire de la corrosión, no instalar la unidad externa directamente a chorros de agua marina o vapores sulfurosos (por ejemplo, en estaciones termales).

PELIGRO

PRECAUCION

INST ALACION Y USO DEL MANDO ADISTANCIA

● Colocar dos pilas alcalinas tipo AAAde 1,5 V-DC.

Respetar la polaridad indicada en el mando a distancia. La señalización de la hora en la pantalla parpadea. Pulse el botón SEL TYPE.

● La duración media de las pilas es de seis meses y varía

según la frecuencia de uso del mando a distancia. Quitar las pilas si el mando a distancia no va a ser utilizado durante un período de tiempo prolongado (más de un mes). Sustituir las pilas cuando el testigo de transmisión de datos no parpadea o cuando el acondicionador de aire no responde al mando a distancia.

● Las pilas del control contienen elementos contaminantes.

Cuando se descarguen deben tirarse según los requisitos locales.

SELECTOR DEL SENSOR DE TEMPERATURA

● En condiciones normales, el sensor de temperatura

colocado dentro del mando a distancia (símbolo IFEEL activo en el display) detecta y controla la temperatura ambiente. Esta función tiene el objetivo de personalizar la temperatura ambiente porque el mando a distancia transmite la temperatura desde el lugar cerca de ustedes. Por eso, utilizando esta función, el mando a distancia debe ser dirigido siempre al acondicionador, sin obstrucciones.

● Es possible desactivar el sensor de temperatura del

mando a distancia pulsando el botón I FEEL. En esto caso el símbolo IFEEL en el visor se apaga y se activa el sensor de temperatura del acondicionador.

NOTA

El mando a distancia transmita la señal de la temperatura ambiente cuando se pulsa cada botón y, automáticamente, cada cinco minutos. Si debido a inconvenientes el equipo no recibe la señal del mando a distancia, el acondicionador utiliza el sensor interno para controlar la temperatura ambiente. En estos casos la temperatura cercana al mando a distancia puede ser diferente de la temperatura detectada en la posición del acondicionador.

FUNCIONAMIENTO DE LAUNIDAD CON EL MANDO A DISTANCIA

Al usar el mando a distancia, dirija la cabeza de transmisión directamente al receptor del acondicionador.

FUNCIONAMIENTO CON MANDO ADISTANCIA

El interruptor general de alimentación debe estar ubicado en ON y el testigo de espera debe ser encendido. Dirigir la cabeza del transmisor del mando a distancia hacia el receptor colocado en el acondicionador de aire.

INTERRUPTORES

COMO COLOCAR LAS PILAS

● Remover la tapa detrás del mando a distancia y controlar

que los 4 interruptores estén configurados como en figura:

MANDO A DIST ANCIA

PULSADOR “NIGHT” (programa nocturno)

Para más información ver el apartado “Programa nocturno”. Cuando se presiona este pulsador en la modalidad REFRIGERACION O DESHUMIDIFICACION la señal aparece en el visor y el microprocesador del mando a distancia regula la temperatura seleccionada para ahorrar energía.

TRANSMISOR

Al presionar los pulsadores del mando a distancia, el símbolo se enciende en el visor para transmitir los cambios de regulación al receptor del acondicionador de aire.

PULSADORES PARALA REGULACION DEL RELOJ Y DEL TEMPORIZADOR

Presionando los pulsadores SET H / SET M se activa la regulación del reloj y del temporizador. Para mas información ver “REGULACION DEL RELOJ” y “REGULACION DEL TEMPORIZADOR”.

PULSADOR “TIMER SEL” (ajuste del temporizador)

Presionando el pulsador TIMER SEL en el visor se activa el procedimiento para la regulación ON/OFF del temporizador. Para más información ver el ejemplo “REGULACION DEL TEMPORIZADOR”

VISOR

Visualiza las informaciones cuando el mando a distancia está encendido.

Modo de funcionamiento

Velocidad del ventilador

Velocidad alta

Automática

Velocidad media

Velocidad baja

Confirmación de la transmisión de los datos al acondicionador

Temperatura seleccionada

Indica que el acondicionador funciona en modo I FEEL (sensor del mando a distancia activado)

Indica los tipos de programadores

Automático

Refrigeración Calefacción

Deshumidificación Ventilación

PULSADOR MODO DE FUNCIONAMIENTO

Presionar este pulsador para modificar el funcionamiento del acondicionador.

(automático)

Al seleccionar la posición “automático” el microprocesador selecciona automáticamente entre refrigeración y calefacción en base a la diferencia entre la temperatura ambiente y la temperatura introducida en el mando a distancia.

(calefacción)

El aire acondicionado calienta el local.

(deshumidificación)

El aire acondicionado reduce la humedad ambiente.

(refrigeración)

El acondicionador refrigera el aire haciendo disminuir la temperatura del local.

(ventilación)

Sólo se activa la función de ventilacón.

BOTONE NO ACTIVADO

Reloj

Temperatura ambiente

Programa nocturno

Aleta de la oscilación

PULSADORES DE SELECCION TEMPERATURA

TEMP — (más frío)

Presionar este pulsador para disminuir la temperatura seleccionada.

TEMP + (más calor)

Presionar este pulsador para aumentar la temperatura seleccionada.

SENSOR

Este sensor de temperatura interna detecta la temperatura ambiente.

PULSADOR “SEL TYPE”

Presionar este pulsador para seleccionar las funciones:

• regulación de la hora

• regulación del temporizador ON/OFF Para mas información ver “REGULACION DEL RELOJ” y “REGULACION DEL TEMPORIZADOR”.

SELECTOR DEL SENSOR DE TEMPERATURA

Presionar el pulsador I FEEL para modificar la programación del sensor de temperatura activo (desde el mando a distancia al acondicionador o viceversa).

PULSADOR “FAN” (velocidad del ventilador)

La velocidad del ventilador es seleccionada automáticamente por el microprocesador.

Velocidad alta. Velocidad media.

Velocidad baja.

PULSADOR ON/OFF (encendido/ apagado)

Pone en marcha el acondicionador o lo para.

PULSADOR FLAP (oscilación del deflector)

Presionar este pulsador para seleccionar la función de direccionamiento del aire.

Fijo: 6 posiciones

Oscilación

Oscilación automática

* Sólo

HEAT PUMP Models

Si la temperatura externa desciende por debajo de 0 °C la formación de hielo en el intercambiador externo reduce la capacidad de calefacción. Cuando esto sucede el microprocesador ordena la inversión del funcionamiento del acondicionador de aire (descongelación). Con esta función activada el ventilador de la unidad interna se para y el testigo STANDBY se enciende mientras dura la descongelación. Después de unos segundos, el funcionamiento en modo calefacción inicia de nuevo en relación con la temperatura ambiente y la temperatura externa.

DESCONGELACIÓN DEL INTERCAMBIADOR DE CALOR DE LA UNIDAD EXTERNA

FUNCIONAMIENTO COMO “BOMBA DE CALOR”

Un acondicionador de aire que funciona como bomba de calor calienta el ambiente absorbiendo calor del aire exterior. La capacidad (eficiencia) del sistema disminuye cuando la temperatura externa desciende por debajo de 0 °C. Si el acondicionador de aire no consigue mantener un valor de temperatura suficientemente alto se debe complementar la calefacción con la instalación de otro aparato.

Una vez activada la función de calefacción el ventilador de la unidad interna

funcionaráa baja velocidad

. Esto se debe a la protección “Prevención corriente aire frío”, que habilita el normal funcionamiento del ventilador cuando el intercambiador de calor de la unidad interna se ha calentado lo suficiente.

REGULACION DEL RELOJ

REFRIGERACION

Verificar que la unidad está conectada a la alimentación eléctrica y que el testigo STANDBY está encendido.

1.Presionar el pulsador MODE (modo de

funcionamiento) hasta que aparezca en el visor el símbolo REFRIGERACIÓN .

2.Presionar el pulsador ON/OFF y poner

en marcha el acondicionador de aire.

3.Presionar los pulsadores TEMP+/- (3)

para introducir la temperatura deseada (el campo de regulación varía entre 32 °C máximo y 16 °C mínimo).

NOTA

CALEFACCION

1.Presionar el pulsador MODE (modo de funcionamiento)

hasta que aparezca en el visor el símbolo CALEFACCIÓN .

2.Presionar el pulsador ON/OFF y poner en marcha el

acondicionador de aire.

3.Presionar los pulsadores TEMP+/- (3) para introducir la

temperatura deseada (el campo de regulación varía entre 32 °C máximo y 16 °C mínimo).

4.Presionar el pulsador FAN para introducir la velocidad

del ventilador.

4.Presionar el pulsador FAN para introducir la velocidad

del ventilador.

ONON ON

Δ 1 H Δ 1 H

MIN. MAX.

A B

C C

27 26 25 24

23 22

21 20 19

1. Presionar tres veces el pulsador SELTYPE.

La hora indicada en el visor comienza a parpadear.

2. Presionar el pulsador SET H hasta que se visualiza la

hora deseada. Presionar el pulsador SET M hasta que se visualizan los minutos deseados. La hora indicada en el visor deja de parpadear automáticamente después de 10 segundos.

NOTA

EL VISOR INDICARÁ EL VALOR DE LATEMPERATURASELECCIONADA.

ALOS 5 SEGUNDOS DE INTRODUCIR LA TEMPERA TURADESEADA EL VISOR VOLVERÁ AINDICAR LATEMPERATURAAMBIENTE.

EL VISOR INDICARÁ EL VALOR DE LA TEMPERATURA SELECCIONADA.

ALOS 5 SEGUNDOS DE INTRODUCIR LA TEMPERA TURADESEADA EL VISOR VOLVERÁ AINDICAR LATEMPERATURAAMBIENTE.

DESHUMIDIFICACION

EL VISOR INDICARÁ EL VALOR DE LATEMPERATURASELECCIONADA.

ALOS 5 SEGUNDOS DE INTRODUCIR LA TEMPERA TURADESEADA EL VISOR VOLVERÁ AINDICAR LATEMPERATURAAMBIENTE.

1.Presionar el pulsador MODE (modo de funcionamiento) hasta que aparezca en el visor el símbolo DESHUMIDIFICACION .

2.Presionar el pulsador ON/OFF y poner en marcha el acondicionador de aire.

3.Presionar el pulsador TEMP+/- (3) para introducir la temperatura ambiente (el campo de regulación varía entre 32 °C máximo y 16 °C mínimo).

El climatizador cambia el modo de funcionamiento (de frío a calor o viceversa) al verificarse alguna de las siguientes condiciones:

- ZONA A: cambia si la temperatura varía como mínimo

3°C con respecto a la introducida en el mando a distancia.

- ZONA B: cambia si la temperatura varía como mínimo

1°C con respecto a la introducida en el mando a distancia una hora después de que se para el compresor.

- ZONA C: no cambia mientras la temperatura no varíe

mas de 1°C con respecto a la introducida en el mando a distancia.

1.Presionar el pulsador MODE (modo de funcionamiento) hasta que aparezca en el visor el símbolo AUTOMA TICO

2.Presionar el pulsador ON/OFF y poner en funcionamiento el acondicionador de aire.

3.Presionar el pulsador TEMP+/- (3) para introducir la temperatura deseada (el campo de regulación varía entre 32 °C máximo y 16 °C mínimo).

El acondicionador de aire pasará automáticamente del modo calefacción al modo refrigeración (o viceversa) para mantener la temperatura introducida.

4.Presionar el pulsador FAN para introducir la velocidad del ventilador.

Ejemplo: esquema de funcionamiento en modo (Auto) con temperatura ambiente seleccionada de 23 grados.

EL VISOR INDICARÁ EL VALOR DE LATEMPERATURASELECCIONADA.

ALOS 5 SEGUNDOS DE INTRODUCIR LA TEMPERA TURADESEADA EL VISOR VOLVERÁ AINDICAR LATEMPERATURAAMBIENTE.

-Sólo

HEAT PUMP Models

FUNCIONAMIENTO EN AUTOMATICO Solo

HEAT PUMP Models

SELECCION DE LAVELOCIDAD DELVENTILADOR

AUTOMATICO

Activar con el pulsador FAN la posición

.El microprocesador controlará automáticamente la velocidad del ventilador. Cuando el climatizador comienza a funcionar el sensor de temperatura detecta la diferencia entre la temperatura ambiente y la temperatura introducida y la transmite al microprocesador, que automáticamente selecciona la velocidad idónea del ventilador.

DIFERENCIA ENTRE

TEMPERATURAAMBIENTE VELOCIDAD DELVENTILADOR

Y TEMPERATURA INTRODUCIDA

Refrigeración 2 °C y superiores Máxima y deshumidificación Entre 2 y 1 °C Media

Menos de 1 °C Minima 2 °C y superiores Máxima

Calefacción Menos de 2 °C Media

VENTILACION

Si desea hacer circular el aire sin modificar la temperatura, proceda como sigue:

1.Presionar el pulsador ON/OFF y poner en marcha el acondicionador de aire.

2.Presionar el pulsador MODE (modo de funcionamiento) hasta que aparezca en el visor solamente el símbolo VENTILACION .

Los valores indicados en la tabla hacen referencia al funcionamiento del acondicionador de aire cuando está habilitado el sensor del mando a distancia (ver selector del sensor de temperatura). Los valores indicados varían ligeramente si está habilitado el sensor de la unidad interna. La velocidad automática no está activa en la modalidad de VENTILACION.

Velocidad alta

Velocidad media Velocidad baja

MANUAL

Para regular manualmente la velocidad del ventilador utilizar el pulsador FAN y seleccionar la velocidad deseada.

NOTA

PROGRAMA NOCTURNO

● El programa nocturno sirve para ahorrar energía eléctrica.

1.Presionar el pulsador MODE para poner el acondicionador de aire en refrigeración, deshumidificación o calefacción.

2.Presionar el pulsador NIGHT.

3.El símbolo aparece en el visor. Para abandonar el

programa presionar nuevamente el pulsador NIGHT.

¿Qué es el Programa Nocturno?

El acondicionador refrigera o calienta el local hasta alcanzar la temperatura introducida y luego se para. A la hora aproximadamente la temperatura introducida se modifica automáticamente como se describe a continuación (ver gráficos).

MODO DE FUNCIONAMIENTO MODIFICACION TEMPERATURA

Calefacción Disminuye 1 °C

Refrigeración y Deshumidificación Aumenta 1 °C

El acondicionador funciona hasta alcanzar la nueva temperatura introducida y luego se para. A la hora aproximadamente la temperatura introducida aumenta de nuevo automáticamente 1°C en refrigeración y disminuye 1 °C en calefacción. De este modo se ahorra energía sin perjudicar el confort nocturno del local.

1 hora 1 hora TIEMPO

REFRIGERACION Y DESHUMIDIFICACION

1 hora

TIEMPO

CALEFACCION

1°C

REGULACION DEL TEMPORIZADOR

A) CÓMO REGULAR LA HORA DE

INICIO (ON)

1.Presionar una vez el pulsador SEL TYPE.

La indicación ON y la indicación de la hora parpadean.

2.Presionar el pulsador SET H hasta

visualizar la hora deseada. Presionar el pulsador SET M hasta visualizar los minutos deseados. El visor vuelve a indicar la hora actual a los 10 segundos.

3.Presionar el pulsador ON/OFF para

poner en marcha el acondicionador de aire.

4.Presionar cuatro veces el pulsador

TIMER SELpara activar el temporizador en la función “ON TIME” (inicio).

B)CÓMO REGULAR LA HORA DE

PARADA (OFF)

1.Presionar dos veces el pulsador SEL

TYPE. La indicación OFF y las indicaciones de la hora parpadean.

2.Presionar el pulsador SET H hasta

visualizar la hora deseada. Presionar el pulsador SET M hasta visualizar los minutos deseados. El visor vuelve a indicar la hora actual a los 10 segundos.

3.Presionar el pulsador ON/FF para poner

en marcha el acondicionador de aire.

4. Presionar el pulsador TIMER SELpara

poner el temporizador en la función “OFF TIME” (parar).

C) CÓMO REGULAR EL PROGRAMA

DIARIO ENCENDIDO/APAGADO (O VICEVERSA)

1.Regular el temporizador como se indica

en los puntos “A” y “B”.

2.Presionar el pulsador ON/OFF para

poner en marcha el acondicionador de aire.

3.Presionar tres veces el pulsador TIMER

SEL para introducir el programa del temporizador encendido/apagado o viceversa.

Después de regular el temporizador presionar el pulsador SELTYPE para verificar el horario de encendido/apagado (ON/OFF) introducido.

NOTA

Temperatura introducida

Temperatura ambiente

Temperatura introducida

T emperatura ambiente

● Usar la función de deshumidificación para reducir la

humedad ambiente del aire.

● Con la función de deshumidificación accionada, el

ventilador gira a velocidad o se para para evitar la demasiada refrigeración.

●

La función de deshumidificación no puede ser activada si la temperatura interna no supera los 15 °C.

NOTA

VERTICAL (con mando a distancia)

El mando a distancia permite de regular el deflector:

HORIZONT AL(manual) SOLO PARAMODELOS MRAFMPAF-KPAF

Para regular horizontalmente el flujo de aire, dirigir las aletas verticales hacia la izquierda o hacia la derecha como puede verse a continuación.

REGULACION DEL FLUJO DE AIRE

No quitar el deflector con las manos mientras funciona el aparato.

PRECAUCION

Izquierda

Aletas verticales

Derecha

MODELOS MRAF-MPAF

ALETAS VERTICALES

MODELOS KPAF

NOTA

●

El deflector se cierra automáticamente cuando el sistema se apaga.

●

Cuando se activa la función de calefacción, el ventilador funciona a baja velocidad y el deflector está en posición 4 hasta que el aire que sale del sistema empieza a calentarse. Cuando el aire se calienta, la posición del deflector y la velocidad del ventilador cambian dependiendo de los datos introducidos con el mando a distancia.

●

Usar el pulsador FLAP del mando a distancia para regular la posición del deflector. Si se regula a mano, la posición en el mando a distancia podría no corresponder con la posición real. Cuando esto ocurre, apagar el sistema, esperar a que el deflector se cierre y volver a encender el acondicionador de aire; el deflector vuelve a su posición normal.

●

No orientar el deflector hacia abajo durante la función de refrigeración. El vapor de aire puede condensarse y las gotas saldrán por la rejilla.

PRECAUCION

MODELOS MRAF-MPAF

Arriba

Abajo

Deflector

Rejilla de salida

del aire

MODELOS KPAF

MODELOS CAF

DEFLECTORES

Fijo:

posiciones

Oscilación

automática

DEFLECTOR

OPERACIONES DE AJUSTE DELTEMPORIZADOR.

● Presionar cuatro veces el botón TIMER

SEL. En lel visor aparece el símbolo del

TEMPORIZADOR 1 HORA encendido. CANCELAR EL TEMPORIZADOR 1 HORA.

● Presionar el pulsador ON/OFF para apagar el

acondicionador de aire.

● Comprobar que la unidad interna está apagada.

● Volver a presionar el pulsador ON/OFF para encender de

nuevo el acondicionador de aire.

REGULACIÓN DEL TEMPORIZADOR 1 HORA

Esta función permite el funcionamiento del acondicionador de aire durante 1 hora en las condiciones introducidas, indepedientemente de que se encuentre encendido o apagado.

Durante la refrigeración o la deshumidificación, sobre todo con un alto nivel de humedad en el ambiente, orientar frontalmente las aletas verticales. Si se orientan hacia la derecha o hacia la izquierda el vapor se puede condensar y formar gotas que saldrán por la rejilla de salida del aire.

PRECAUCION

(SOLO MRAF-MP AF- KP AF)

Zona «A» para refrigeración

y deshumidificación

Zona «B»

para calefacción

2.ACONDICIONADOR DE AIRE EN MARCHA

Para parar el acondicionador de aire presionar el selector de funcionamiento con una pluma hasta apagar el testigo OPERA TION.

Corte de corriente durante el funcionamiento.

Si se produce un corte de corriente el acondicionador de aire se para. Cuando se restablece la alimentación eléctrica el acondicionador de aire reinicia automáticamente a los 3 minutos.

NOTA

Si el mando a distancia no funciona o se ha perdido, actuar como se indica a continuación.

1.ACONDICIONADOR DE AIRE PARADO

Para poner en marcha el acondicionador de aire presionar el selector de funcionamiento con una pluma y seleccionar la modalidad deseada (COOLo HEAT).

El acondicionador se pondrá en marcha con la velocidad AL TA del ventilador. La programación de la temperatura es 25°C para la modalidad de refrigeración y 21°C para la calefacción.

NOTA

FUNCIONAMIENTO SIN MANDO A DISTANCIA

INCLINACION ACONSEJADA DEL DEFLECTOR

Zona «A»

para refrigeración y

deshumidificación

Zona «B»

para calefacción

SELECTOR DE FUNCIONAMIENTO

MODELOS MRAF-MPAF

MODELOS KPAF

SELECTOR DE FUNCIONAMIENTO

MODELOS CAF

SELECTOR DE FUNCIONAMIENTO

MODELOS MRAF-MP

Zona «A» para refrigeración y

deshumidificación

Zona «B»

para calefacción

MODELOS KP

MODELOS CAF

40°

50°

40°

50°

«B»

«A»

«B»

«A»

MODELOS CAF

COMO QUITAR LA REJILLA DE ASPIRACION (SOLO PARA MODELOS MRAF-MPAF-CAF)

REJILLA

CORDEL

●

Retire el cordel de seguridad del bastidor(recordar de

engancharlo otra vez cuando termine el trabajo).

●

Abrir la rejilla

, alzala y tirala hacia usted para desenganchar

las dos charnelas.

Ciertos bordes metálicos y las aletas del intercambiador de calor pueden causar heridas si no se manejan con cuidado; por eso limpie estos componentes con mucho cuidado.

1.Abrir la rejilla de aspiración.

2.Purgar el agua de condensación en un cubo a través del

tapón de goma que debe ser cerrado enseguida.

3.Retirar el conjunto bastidor-rejilla aflojando los cuatro tornillos especiales con arandela; es posible utilizar los dos sujetadores laterales que sostienen el bastidor junto con la unidad.

4.Desconectar los conectores eléctricos que enlazan el conjunto bastidor-rejilla con la unidad

5.Retirar los cuatro tornillos de las dos chapas de soporte del recipiente.

6.Agarrar las dos chapas de soporte, retirar cuidadosamente el recipiente recogida agua de condensación y limpiarlo, si necesario.

7. Cuando el trabajo está terminado montar de nuevo el recipiente, haciendo coincidir el lado del agujero por la purga del agua de condensación con el lado bomba; introducir los conectores de la unidad en el agujero del recipiente.

8.Montar de nuevo los cuatro tornillos de las chapas de soporte y el conjunto bastidor haciendo coincidir la esquina por la salida de los cables con la esquina de los conectores eléctricos de la unidad.

9.Montar la rejilla de aspiración con el filtro de aire; asegurarse de que el cordel de seguridad esté enganchado y el tornillo del enganche de ambos lados esté apretado.

TAPON DE GOMA

CONECTORES

RECIPIENTE AGUA DE CONDENSACION

SUJETADORES (2)

CHAPA DE SOPORTE (2)

TORNILLO (4)

TORNILLO ESPECIAL(4)

La inspección o sustitución de componentes internos requiere la extracción del recipiente de recogida del agua de condensación.

PRECAUCION

COMO QUIT AR ELRECIPIENTE RECOGIDA DEL AGUA DE CONDENSACION

MANTENIMIENTO ADICIONAL (SOLO PARAMODELOS CAF)

CUIDADO Y MANTENIMIENTO

●

Las operaciones de mantenimiento deben ser efectuadas por personal especialmente preparado.

●

Como medida de seguridad comprobar que el acondicionador está apagado y la corriente eléctrica desconectada antes de realizar cualquier operación de limpieza.

●

No mojar la unidad interna durante la limpieza. El agua podría dañar las partes internas de la unidad y provocar un cortocircuito.

TAPAY REJILLA

Limpiar la tapa y la rejilla de la unidad interna con el cepillo de un aspirador o con un paño suave y seco. Las manchas pueden limpiarse con un paño húmedo y detergente neutro. Al limpiar la rejilla no descolocar las aletas.

●

No usar disolventes, detergentes o sustancias químicas corrosivas. No usar agua hirviendo para limpiar la unidad interna.

●

Algunas aristas metálicas y las aletas del condensador son cortantes; limpiarlas con cuidado.

● Limpiar como mínimo una vez al año el intercambiador

y los demás componentes de la unidad externa. Consultar al Servicio de Asistencia.

PELIGRO

PRECAUCION

MODELOS MRAF-MPAF

La rejilla de aspiración se puede extraer para lavarla con agua.

●

Con la rejilla completamente abierta sujetar los dos extremos con las manos y tirar hacia afuera para extraerla.

●

Para montarla de nuevo, colocar la rejilla horizontalmente y empujar los enganches hasta que se fijan a la unidad; a continuación volver a cerrar la rejilla.

Limpieza de la rejilla con agua

●

Limpiar con cuidado la rejilla utilizando una esponja suave o similar. A continuación secar con cuidado.

●

Utilizar un detergente neutro para limpiar las manchas. Aclarar con agua y secar.

Enganche

Rejilla de

aspiración

MODELOS KPAF COMO QUITAR EL FILTRO

1.Abrir la puerta de la rejilla de aspiración tirando hacia sí.

2.Coger el filtro por la lengüeta y sacarlo tirando hacia

arriba. Limpiar el filtro del aire.

3.Al volver a colocar el filtro en el aparato comprobar que la palabra FRONT esté hacia usted. Introducir el filtro y cerrar la puerta de la rejilla de aspiración.

MODELOS CAF

El filtro del aire debe limpiarse al menos una vez cada seis meses o mas frecuentemente; depende de las reales condiciones de funcionamiento.

1.Retire el tornillo del enganche de ambos lados con un destornillador.

2.Presione sobre los dos enganches de la rejilla con sus dedos pulgares en la dirección indicada por la flecha para abrir la rejilla.

3.Abra hacia abajo la rejilla de aspiración.

4.Retire el filtro de la rejilla. Limpiar el filtro del aire.

5.Volve a colocar el filtro correctamente dentro de la rejilla,

cerrar la rejilla haciendo deslizar los enganches hacia fuera, después volver a colocar el tornillo del enganche de ambos lados.

COMO QUITAR EL FILTRO

ENGANCHE

TORNILLO

REJILLADE ASPIRACION

FIL TRO DE AIRE

LIMPIEZA DEL FILTRO

Elimine el polvo fino con un aspirador. Si se ha adherido suciedad al filtro, lávelo con agua templada jabonosa, aclárelo después y séquelo.

FILTRO DE AIRE

CÓMO VOLVER A COLOCAR EL FILTRO

Limpiar el filtro de aire colocado detrás de la rejilla de aspiración una vez cada dos semanas como mínimo. (MODELOS MRAF-MPAF-KPAF)

CÓMO QUITAR EL FILTRO

1.Sujetar las dos extremidades de la rejilla de aspiración y

tirar hacia afuera y hacia arriba.

2.Empujar ligeramente hacia arriba el filtro y extraerlo tirando hacia abajo. Limpiar el filtro del aire.

Rejilla de

aspiración

Introducir en la ranura del sistema.

Filtro de aire

Rejila de

aspiraciòn

Filtro de aire

1. Con la indicación «FRONT» hacia afuera, deslizar hacia arriba el filtro y a continuación introducir el mango en la ranura del sistema.

2. Después de haber instalado el filtro presionar en los puntos señalados por las flechas ( ) y cerrar la rejilla de aspiración del aire.

MODELOS MRAF-MPAF

FRONT

FILTRO AIRE DE CARBON ACTIVO (SUMINISTRADO BAJO PEDIDO - SOLO PARA MODELOS MRAF-MPAF-KPAF).

CÓMO INSTALAR EL FILTRO AIRE DE CARBON ACTIVO

1.Abrir la puerta de la rejilla de aspiración y extraer el filtro

estándar del aparato.

2.Poner en el lado posterior del filtro standard las pinzas suministradas en la caja de montaje.

3.Ponerle a cada filtro su relativo "filtro aire de carbón activo" y sujetarlo con la pinza.

4.Introducir los dobles filtros en sus guías y cerrar la puerta de la rejilla de aspiración.

LADO POSTERIOR FILTRO ESTANDAR

FIL TRO AIRE DE CARBON ACTIVO

PINZA

SUSTITUCIÓN DEL FILTRO AIRE DE CARBON ACTIVO

CÓMO INSTALAR EL FILTRO AIRE DE CARBON ACTIVO

El filtro aire de carbón activo no elimina gases y vapores nocivos ni hace circular el aire en la habitación. Es necesario abrir frecuentemente puertas y ventanas si se usan aparatos de calefacción de gas o queroseno. De no ser así pueden producirse casos de asfixia.

1. La bolsa de polietileno contiene dos filtros aire de carbón activo para un grupo de entrada

2. Abrir la bolsa exclusivamente en el momento en que se van a instalar los filtros, en caso contrario se reduce el efecto desodorante del filtro.

●

El filtro puede sustituirse.

●

No desechar el bastidor del filtro.

●

El filtro usado non se puede volver a utilizar ni siquiera limpiándolo.

●

Los filtros pueden adquirirse a través del distribuidor más cercano.

●

Controlar el nivel de contaminación cada dos semanas como mínimo.

●

Sustituir el filtro después de seis meses de utilizo.

Instalar el filtro aire de carbón activo detrás del filtro de aire.

1.Retirar el filtro de aire.

2.Instalar el filtro aire de carbón activo en la posición que

indica la figura, con el símbolo “FRONT” hacia la parte frontal.

3.Reinstalar el filtro de aire.

NOTA

Filtro aire de carbón activo

Filtro aire de

carbón activo

Frontal:Blanco

Posterior: Negro

PELIGRO

MODELOS KPAF

Este filtro aire de carbón activo se añade al filtro estándar. Está formado por dos capas:

- la primera tiene la función de filtro de alta eficacia y

retiene hasta las partículas más pequeñas del aire.

- la segunda capa está formada por un compuesto de

carbón activo que purifica el aire de olores.

MODELOS MRAF-MP

CONSEJOS PARA OBTENER MAXIMO CONFORT CON MINIMO CONSUMO

EVITAR

● Obstruir las rejillas de envío y de aspiración de la unidad;

en caso contrario la unidad no trabaja correctamente y podría llegar a dañarse.

● La radiación solar directa usando toldos o cerrando las

cortinas.

VERIFICAR

● Que el filtro de aire esté siempre limpio. Un filtro sucio

disminuye el paso del aire y reduce el rendimiendo de la unidad.

● Que las puertas y ventanas están cerradas para evitar

infiltraciones de aire no acondicionado.

PROBLEMAS DE FUNCIONAMIENTO IDENTIFICACION Y SOLUCIONES

ADVERTENCIA

●

Debe evitarse el uso de teléfonos celulares en proximidad del acondicionador porque podría crear interferencias y anomalías en su funcionamiento. Si se detectase un funcionamiento anómalo (el testigo de funcionamiento OPERATION se enciende, pero la unidad no funciona) desactivar la alimentación eléctrica del mismo durante 60 segundos y después volver a poner en marcha el acondicionador.

Solución:

1. Limpiar los filtros de aire.

2. Eliminar la fuente de calor.

3. Cerrarlas para evitar corriente.

4. Eliminar para asegurar un buen flujo de aire.

5. Ajuste de la Temperatura reglada con el mando a distancia.

6. Añadir otra fuente de calor.

7. Avisar al Servicio de Asistencia.

Problema: El compresor funciona pero se para en seguida. Posible causa:

1. Rejillas de aspiración obstruidas.

Solución:

1. Eliminar la obstrucción.

Problema: El acondicionador de aire produce ligeros crujidos.

Posible causa:

1. En fase de calefacción o refrigeración las partes de plástico sufren dilataciones/contracciones que causan este fenómeno.

Solución:

1. Situación totalmente normal; los ligeros crujidos desaparecerán cuando se alcanzara una temperatura regular.

NOTA

COOLING Models

Sólo

●

Si su acondicionador de aire no funciona correctamente, compruebe los siguientes aspectos antes de llamar al servicio de reparación. Si el problema no puede ser solucionado, contacte con el Servicio de Asistencia.

Problema: El acondicionador de aire no arranca. Posible causa:

1. Fallo en la corriente.

2. Rotura del fusible.

3. Voltaje demasiado bajo.

4. Botón ON/OFF en posición OFF.

5. Las pilas del mando a distancia están gastadas.

Solución:

1. Restablecer la corriente.

2. Contactar Servicio de Asistencia.

3. Consultar a su electricista.

4. Pulsar el botón ON/OFF.

5. Colocar pilas nuevas. Problema: El acondicionador de aire no arranca y la luz

STANDBY relampaguea.

Posible causa:

1. Sonda defectuosa.

Solución:

1. Contactar Servicio de Asistencia. Problema: Las luces STANDBY y OPERATION

srelampaguean y el acondicionador de aire no arranca.

Posible causa:

1. Sonda defectuosa.

Remedio:

1. Avisar al Servicio de Asistencia.

Problema: La refrigeración o la calefacción son insuficiente. Posible causa:

1. Filtros del aire sucios o obstruidos.

2. Fuente de calor cercana o habitación demasiado concurrida

3. Puertas y/o ventanas abiertas.

4. Obstrucción cerca de la entrada o salida del aire.

5. Temperatura reglada con el mando a distancia demasiado alta.

6. Temperatura del aire externo muy baja (versión bomba de calor).

7. El sistema di descongelación de la unidad externa en modo calefacción no funciona (versión bomba de calor).

HOW TO REMOVE BATTERIES

● Remove the lid.

● Press the battery toward the negative end and lift it out by its

positive end (as shown in the figure).

● Remove the other battery in the same way.

COME RIMUOVERE LE BATTERIE

● Rimuovere il coperchio.

● Premere la batteria verso il polo negativo ed estrarla dalla parte del

polo positivo (come mostrato in figura).

● Rimuovere l’altra batteria allo stesso modo.

COMMENT ENLEVER LES PILES

● Enlever le couvercle.

● Pousser la pile vers le pôle négatif et enlever le pôle positif (comme

représenté dans la figure).

● Enlever l’autre pile de la même manière.

WIE DIE BATTERIEN ZU ENTFERNEN

● Die Abdeckung entfernen.

● Drucken Sie die Batterie nach dem negativen Pol und entfernen Sie sie vom positiven Pol (wie in Abbildung

gezeigt ist).

● Entfernen Sie ebenso die andere Batterie.

COMO REMOVER LAS PILAS

● Remover la tapa.

● Apretar la pila hacia el polo negativo y remover el polo positivo (como en figura).

● Remover así también la otra pila.

Do not vent R410Ainto atmosphere: R410A is a fluorinated greenhouse gas, covered by Kyoto Protocol, with a Global Warming Potential (GWP) = 1975.

Non disperdere R410A nell'atmosfera: R410A è un gas fluorinato a effetto serra, coperto dal protocollo di Kyoto, con potenziale di riscaldamento globale (GWP) = 1975.

Ne déchargez pas R410A dans l'atmosphère : R410A est un gaz fluoré à effet de serre, couvert par le protocole de Kyoto, avec un potentiel de chauffage global (GWP) = 1975.

Zerstreuen Sie R410A in Atmosphäre nicht: R410A ist ein fluoriertes Gas, abgedeckt durch Kyoto Protokoll, mit einem globalen wärmenden Potential (GWP) = 1975.

No expulsar R410A a la atmósfera: el R410A es un gas fluorado de efecto invernadero, cubierto por el protocolo de Kyoto, con potencial de calentamiento global (GWP) = 1975.

F-GAS Regulation (EC) No. 842/2006

R.D. 28 Reyrieux BP 131 - 01601 Trévoux CEDEX France

Tél. 04.74.00.92.92 - Fax 04.74.00.42.00

R.C.S. Bourg-en-Bresse B 759 200 728

In order to carry on a constant improvement, our products can be modified without prior notice.

Per garantire un costante miglioramento dei nostri prodotti, ci riserviamo di modificarli senza preavviso.

Par souci d’amélioration constante, nos produits peuvent être modifiés sans préavis.

Unsere Produkte werden laufend verbessert und können Vorankündigung abgeändert Werden.

En el interés de mejoras constantes, nuestros productos pueden modificarse sin aviso prévio.

S.A.C. - Printed in italy

Technibel MPAF90C5T, MRAF78R5T, MRAF128C5T, MPAF228C5T, MPAF90R5T Operating Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
