TEC B-452-HS User Manual
ＴＥＣ Ｂ－４５２－ＨＳ条码打印机中文使用手册
条码打印机网站：ｈｔｔｐ：／／ｗｗｗ．５１ｔｉａｏｍａ．ｃｏｍ
警告！
此为 A 级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能
需要用户对其干扰采取切实可行的措施。
注意：
不可接触机器的运动部件。当手指、珠宝饰物、衣服等进入运动部件后为减少发生的
危险，请将开关拨到“OFF”位置以停止运动。
安全概要
安全概要
在操作和维护设备中个人安全是一个非常重要的问题. 因此本手册 中包含了有 关操作上的 警告和
提醒注意的内容. 在操作和维护机器前应当阅读和理解这些警告和提醒注意的内容.
不要企图自己修理或修改本机器, 如果发生故障后, 使用本手册中的方法不能克服, 请与东芝 TEC
的代理商进行联系。
各符号的含义:
本符号表示警告的内容(包括提醒注意)
特别要警告的内容表示在△符号中.
(左边的符号表示一般的提醒注意)
本符号表示禁止的动作(禁止的内容)
特别要禁止的内容表示在
(左边的符号表示“不要拆卸”)
本符号表示必须进行的动作.
特别要指示的内容表示在●符号中或其附近.
(左边的符号表示“从插座中拔出电源连接插头”)
禁止接入任何与规定交流
电压不符的电源.
警告
下面的指示表示如果对机器进行不合适的与指示相反的操作时,
可能有引起死亡或严重伤害的危险.
■不要使用与标牌上指定
的交流电压不同的电源,
这可能导致火灾或电击
符号内.
禁止
■不要用潮湿的手拔插
电源插头, 这可能引起
电击
禁止
禁止
拔下插头
■如果本机器和另外耗
电较大的设备公用同一
个电源插口, 每当这个
设备工作时电压可能有
很大波动. 一定要为本
机器提供专用插口, 否
则会引起故障.
■不要将金属物、易
燃物和其他外部物体
经通风孔塞入或掉进
机器. 这可能引起火
灾或电击.
■如果机器跌落或机壳
损坏, 请先关掉电源, 拔
出电源插头, 与东芝 TEC
的代理商进行联系请求
帮助. 如果在这种状态
下继续使用机器, 可能
引起火灾或电击.
i
i
禁止
禁止
拔下插头
■不要将金属物体或盛
水容器, 如花瓶和水壶
等, 放在机器的顶部. 如
果金属物或水进入机器,
可能引起火灾或电击
■不要刮破、损伤或更改
电源线. 同样也不要将
重物放在上面、用力拉或
过度弯曲. 这可能引起
火灾或电击.
■如果机器处于不正常
状态, 例如冒烟或有异
味, 继续使用可能引起
火灾或电击. 此时应立
即关掉电源, 拔出电源
插头, 与东芝TEC的代理
商进行联系请求帮助.
安全概要
提醒:
下面的提醒将帮助你保证机器连续正常的运行.
●要避免机器处于下面的不利状态:
★温度超出规定 ★直接光照 ★高湿度
★与其它设备共享电源 ★过度的震动 ★灰尘/煤气
●机壳应用干的或微浸淡洗涤剂的布擦洗. 永远不要用稀料或其它挥发性溶液擦洗塑料机壳.
●只允许使用东芝 TEC 规定使用的打印纸和碳带.
●不要将打印纸和碳带储存在能直接暴露在阳光直晒、高温、高湿、灰尘或煤气的地方.
●保证打印机工作在一个水平面上.
●当发生打印故障时, 所有存储在机器内存中的数据可能遗失掉.
●尽量避免与高电压设备或易于引起电源干扰的设备使用共同的供电电源.
●当你在对机器内部进行处理或清理机器时, 请将电源插头拔下.
●保持你的工作环境没有静电干扰.
●不要在机器上放置重物, 因为这样可能引起不平衡而跌落, 从而伤人.
●不要堵塞机器的通风孔, 这样容易使机器内部升温而引起火灾.
●不要将身体斜靠在机器上, 以免跌落引起伤害.
●要注意不要被打印纸切刀伤害了自己.
●长时间不使用时应拔掉机器的电源线.
关于维护:
●利用我们的维修服务
在购买了机器后, 与东芝 TEC 的代理商每年联系一次进行机器内部的清洗. 否则由于灰尘的积累
会引起火灾或故障. 特别是在阴雨季节前的清洗尤其有效.
●我们预防性的维护服务执行周期性检查和其它为满足机器质量和性能要求而进行的维护工作,
可预防偶然事件的发生. 具体事宜请与东芝 TEC 的代理商联系请求帮助.
●利用杀虫剂和其它化学制剂
不要将机器暴露在杀虫剂或其它挥发性溶液中. 这将引起机壳和其它部件变形或机壳掉漆.
注意
■如果外部物体(如金属
碎片、水、液体)进入机器,
请先关掉电源, 拔出电源
插头, 与东芝 TEC 的代理
商进行联系请求帮助. 如
果在这种状态下继续使用
机器, 可能引起火灾或电
击.
■要确保机器良好地接
地. 引出的其他电缆也
应接地. 设备不良接地
也可能引起火灾或电
击.
下面的指示表示如果对机器进行不合适的与指示相反的操作时, 可能有
引起个人伤害或物件损坏的危险.
拔下插头 拔下插头
不要拆卸 接地线
http://www.51tiaoma.com
■当拔出电源插头
时, 要拉住插头部分,
如果拉电源线的部
分, 会使内部的线暴
露, 并引起火灾或电
击.
■不要打开盖子自
己修理或改造机器.
机器内部的高电压、
过热部件和尖锐部
分有可能伤害你.
ii
ii
B-452-HS 用户手册
http://www.51tiaoma.com
目 录
1. 引言-----------------------------------------------------------------------------------------------1
1.1 应用型号--------------------------------------------------------------------------------1
1.2 附件--------------------------------------------------------------------------------------1
2. 规格-----------------------------------------------------------------------------------------------2
2.1 一般规格--------------------------------------------------------------------------------2
2.2 打印机规格---------------------------------------------------------------------------- 2
2.3 打印纸(标签)规格---------------------------------------------------------------------3
2.4 碳带规格--------------------------------------------------------------------------------3
2.5 选件------------------------------------------------------------------------------------- 3
3. 外观 ---------------------------------------------------------------------------------------------4
3.1 前后视图 ------------------------------------------------------------------------------4
3.2 操作面板 ------------------------------------------------------------------------------4
4. 双列式(DIP)开关功能 -----------------------------------------------------------------------5
5. 建立过程----------------------------------------------------------------------------------------6
5.1 操作要求-------------------------------------------------------------------------------6
5.2 设置打印机----------------------------------------------------------------------------6
6. 安装过程----------------------------------------------------------------------------------------7
6.1 安装供纸架单元----------------------------------------------------------------------7
6.2 安装供纸架顶盖--------------------------------------------------------------------- 7
6.3 连接电源线和电缆-------------------------------------------------------------------8
7. 安装碳带----------------------------------------------------------------------------------------9
8. 安装纸------------------------------------------------------------------------------------------11
9. 阈的设置 -------------------------------------------------------------------------------------17
10. 纸和碳带的保护和处理 -------------------------------------------------------------------18
11. 一般维护 -------------------------------------------------------------------------------------19
11.1 清洗----------------------------------------------------------------------------------19
11.2 机壳----------------------------------------------------------------------------------20
11.3 塞纸的处理-------------------------------------------------------------------------21
12. 故障诊断---------------------------------------------------------------------------------------23

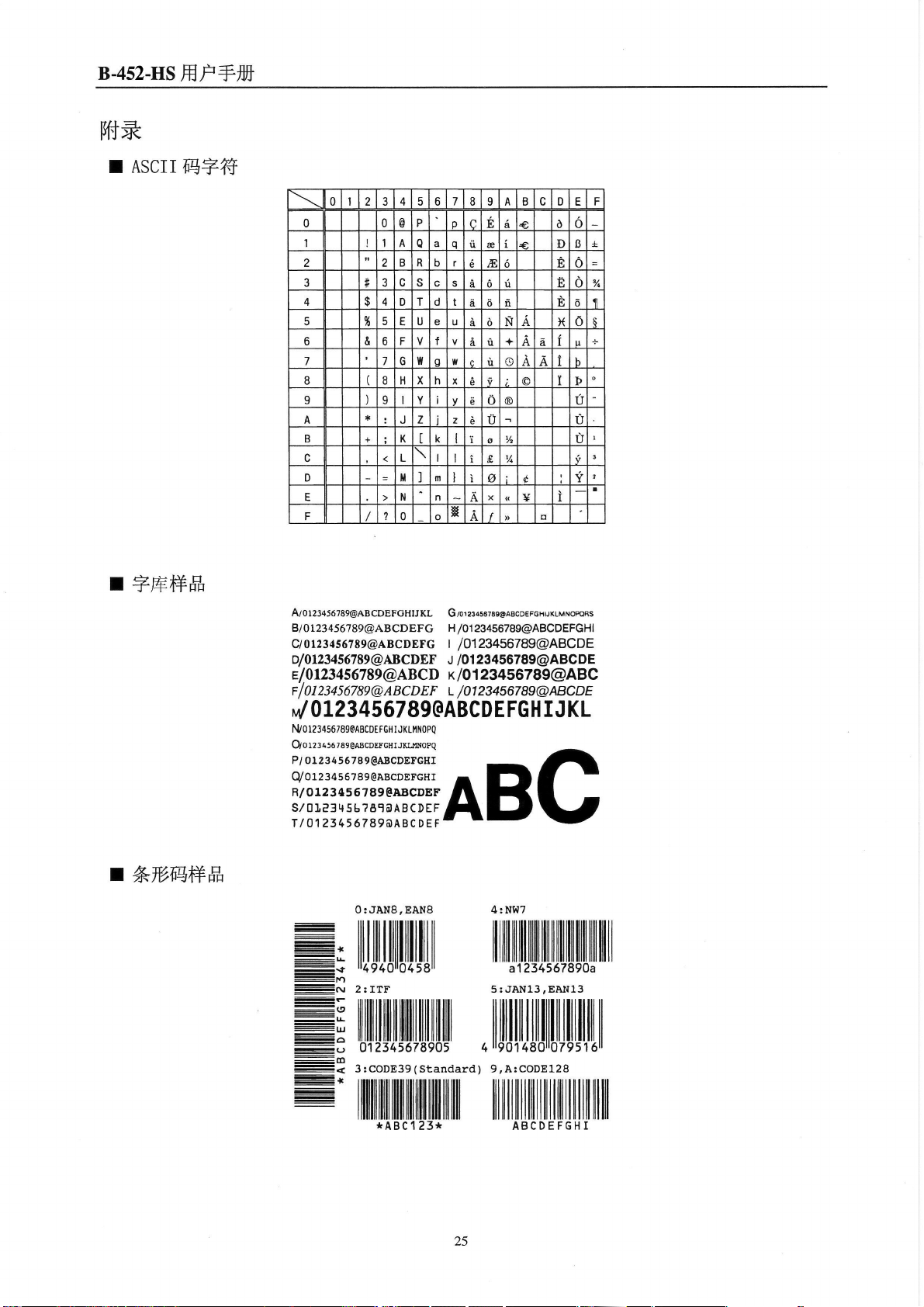

附录 ------------------------------------------------------------------------------------------------25
B-452-HS 用户手册
http://www.51tiaoma.com
1. 引言
感谢您选择了 TEC B-450 系列热转印打印机. 这新一代高性能高质量打印机装备了最
新的硬件, 包括最新发展的高分辨率(23.6 点/mm, 600 点/英寸)打印头. 它允许在最大可
达 50.8mm/秒(2 英寸/秒)的速度下进行非常清晰的打印. 其它的标准特性包括含有一个外
部送纸器.
重要选件包括一个打印纸剥离器和切刀.
本手册包括一般有关的建立和维护信息, 为了得到打印机的最高性能和最大寿命应当
仔细阅读本手册. 对一般的问题请参考本手册并保存好以备长期使用.
1.1 应用型号
B-452-HS12-CN
模型名的说明:
B – 4 5 2
目的地码
CN: 中国版
规格
10: 没有并行接口和扩展内存
12: 有并行接口和扩展内存
打印输出摸式
S: 批作业
分辨率
H: 23.6 点/mm(600 点/英寸)
热敏/热转印
– H S 1 2
1.2 附件
用户手册 电源线 光盘
(C01-33025A)
– C N
供纸架顶盖 纸垫夹盘、内垫 供纸架单元
1
B-452-HS 用户手册
２．规格
2.1 一般规格
机型
项目
供电电压
功耗
工作温度
相对湿度
尺寸
重量
220-240V, 50Hz
0.9A, 最大 150W(不打印时: 0.12A, 17W)
5℃～40℃
25%～85%RH(无凝结)
268mm(宽)X244mm(高)X198mm(深),当有供纸架单元时为
410mm(深).
打印机：5.0Kg(不含纸和碳带)
供纸架单元+外壳：2.5Kg
2.2 打印机规格
机型
项目
打印头
打印方法
打印速度
最大打印宽度
走纸方式
可打印条形码类型
二维条形码
图形
字库
旋转
标准接口
*Data Matrix 是 International Data Matrix, Inc.公司的商标.
PDF417 是 Symbol Technologies, Inc.公司的商标
Micro PDF417JJ 是 Symbol Technologies,Inc.公司的商标
QR code 是 DENSO CORPORATION 公司的商标.
Maxi code 是 United Parcel Service of America,Inc. 公司的商标
热敏打印头 23.6 点/mm(600 点/英寸)
热转印
50.8mm/秒(2 英寸/秒);
103.6mm(4.08 英寸)
批作业(连续)模式、剥离模式(选件)和切刀模式(选件)
(剥离和切刀模式均须在安装了相应选件后才可得到)
JAN8、JAN13、EAN8、EAN8+2digits、EAN8+5digits、
EAN13、EAN13+2digits、EAN13+5digits；
UPC-E 、 UPC-E+2digits 、 UPC-E+5digits 、 UPC-A 、
UPC-A+2digits、UPC-A+5digits、UPC-B；
MSI、ITF、NW-7、CODE39、CODE93、CODE128、EAN128；
Industrial 2 to 5、UCC/EAN128、Customer Bar Code、
POSTNET、RM4SCC、KIX code
Data Matrix、PDF417、Micro PDF417、QR code、Maxi
code
使用Windows驱动可得到所有类型的图形文件. 但使用
程序命令时只能得到 BMP 和 PCX 两种.
Times Roman (6 种尺寸)、Helvetica(6 种尺寸)、
Presentation(1 种尺寸)、Letter Gothic(1 种尺寸)、
Prestige Elite(2 种尺寸)、Courier(2 种尺寸)、OCR(2
种类型)、Writable characters、Outline font(7 种
类型)、Optional True Type Fonts(20 种类型).
0°、90°、180°、270°
串口(RS-232C); 并口(Centronics); 扩展 I/O 接口
B-452-HS12-CN
B-452-HS12-CN
2
http://www.51tiaoma.com
B-452-HS 用户手册
2.3 打印纸(标签/)规格
单位:mm
标签处理模式
项目
一个标签的跨度 7.0—999.0 25.4—999.0 37.0—999.0
标签长度 5.0—997.0 23.4—997.0 31.0—993.0
包括底纸后的宽度 25.4—110.0
标签宽度 20.0—107.0
间隙长度 2.0—20.0 2.0—20.0 6.0—20.0
黑标长度(Tag) 2.0—10.0
有效打印宽度 10.0—103.6
有效打印长度 3.0-200.0 21.4-200.0 29.0-200.0
打印速度变化区间 1.0
纸卷外径 最大φ152.4(纸轴直径为φ38、40、42 或 76.2)
纸厚度 0.1—0.17 0.13—0.17 0.1—0.17
底纸厚度 0.056
http://www.51tiaoma.com
批作业模式 剥离模式 切刀模式
2.4 碳带规格
类型 卷轴型
宽度 60mm—110mm
长度 (270m)
外径 φ65mm(最大)
注: 1.为保证打印质量和打印头的寿命请使用东芝 TEC 规定的打印纸和碳带.
2.有关打印纸和碳带的进一步内容请见第 10 节“纸和碳带的保护和处理”.
2.5 选件
选件名称 类型 描述
切刀模块 B-7204-QM 一种“停止--切割”旋转型切刀
剥离器模块 B-7904-H-QM 此模块使用拉紧部件和剥离部件从背
纸上将标签剥离
注: 购买选件请与东芝 TEC 公司或其代理商联系.
3
B-452-HS 用户手册
3. 外观
3.1 前后视图
前视图 后视图
http://www.51tiaoma.com
操作面板
走纸出口
顶盖
供纸架顶盖
电源开关
O:关 I:开
图 3-1
走纸导轨锁杆 双列式开关
纸轴夹盘 串行接口插座
交流电源入口
并行接口
插座
扩展外设
接口插座
3.2 操作面板
图 3-2
电源指示灯(绿)
当电源开时亮
联机指示灯(绿)
错误指示灯(红)
走纸键
走纸
暂停键
暂停打印.
当暂停或发生一个错误时清除打印机.
1) 当与主机通讯时闪亮
2) 打印时亮
在下列情况下亮: 一个通讯错误发生; 打
印纸或碳带用完; 打印机操作不正常.
4
B-452-HS 用户手册
警
4. 双列式(DIP)开关功能
DIP 开关安装在打印机的后面.
!
告
改变
DIP 开关
序号 ON/OFF 功能 备注
1
2
6
7
* 外置标签盒将是一个选件, 用以盛切刀切下的打印好的标签.
开关前请关掉电源
DIP
1 2
OFF OFF 2400bps
ON OFF 4800bps
OFF ON 9600bps
ON ON 19200bps
OFF 无 3
ON 偶
OFF 无 4
ON 有
OFF 有 5
ON 无
6 7
OFF OFF 清 RAM 模式(维护次数计数器)
ON OFF 手工调整阈值模式
OFF ON 传感器调整模式
ON ON 清 RAM 模式(参数)
OFF 正常操作模式 8
ON 程序下传操作
.
双列式(DIP)开关
图 4-1
传送速率
(波特率)
偶奇校验
外置标签盒*
自动进纸
只在 8 号 DIP 开关
处于 ON 时才可选
操作模式
注: 1. DIP 开关的设置可以在电源开的时间中读出.
2. 为进入程序下传模式, 首先应将 8 号 DIP 开关置为开(ON)状态. 打印机将按 6
和 7 号 DIP 开关的选择进入相应模式. 在初始化这些模式时, 开电源时要按住
[FEED]键或同时按住[FEED]和[PAUSE]键. 如果打印机开电源时没有按下任何
键, 它将进入程序下传模式. 不要将开关设置在维护模式,否则可能引起故障.
5
