BETRIEBSANLEITUNG
USER MANUAL
G 10
V 1.0 Bestellnummer/Order No.: 9103-0311
2
Seite / Page
Deutsch
English
............................................................................................................. 4
.............................................................................................................. 20
Anhang / Appendix:
Technische Daten / Technical specifications
.......... 35
3
Willkommen.
Wir freuen uns, dass Sie sich für ein -Produkt entschieden haben. Mit Ihrem neuen Plattenspieler G10 haben Sie
ein HiFi-Gerät der Spitzenklasse erworben, bei dessen Konzeption und Entwicklung den Wünschen des audiophilen
Musikliebhabers oberste Priorität eingeräumt wurde.
Die innovativen Problemlösungen, die solide, durchdachte Konstruktion und die verwendeten hochwertigen Materialien
werden dazu beitragen, dass dieses Gerät höchsten Anforderungen und Ansprüchen über viele Jahre genügen wird.
Eine genaue Qualitätsprüfung aller Materialien, die sorgfältige Produktion durch hochqualifizierte Fachkräfte und eine
rechnergesteuerte, vollautomatisierte Endkontrolle gewährleisten die hohe Produktqualität und die Einhaltung aller
Spezifikationen.
In unserer Geräteproduktion wird der Einsatz aller umwelt- und gesundheitsgefährdenden Stoffe, wie z. B. chlorhaltige
Lösungsmittel und FCKWs, vermieden.
Darüber hinaus verzichten wir wo irgend möglich auf Kunststoffe (insbesondere auf PVC) als Konstruktionselement.
Statt dessen wird auf Metalle oder andere unbedenkliche Materialien zurückgegriffen, die einerseits gut recyclebar sind
und andererseits eine sehr gute elektrische Abschirmung ergeben.
Durch unsere massiven Ganzmetallgehäuse wird eine Beeinträchtigung der Wiedergabequalität durch äußere Störquellen ausgeschlossen. Dadurch wird sichergestellt, dass die von den Geräten ausgehende elektromagnetische
Strahlung (Elektrosmog) gut abgeschirmt und auf ein absolutes Minimum reduziert wird.
Als Sonderzubehör sind hochwertige Kabel und Steckverbinder sowie auf das Gerätedesign abgestimmte Tonmöbel
lieferbar.
Wir bedanken uns für Ihr Vertrauen und wünschen Ihnen viel Freude und Hörvergnügen mit Ihrem Plattenspieler.
elektroakustik GmbH & Co KG
Alle verwendeten Bauteile entsprechen den geltenden deutschen und europäischen Sicherheitsnormen und
Dieses Produkt entspricht den Niederspannungsrichtlinien (73/23/EEC), EMV-Richtlinien (89/336/EEC, 92/31/EEC)
und den CE-Markierungsrichtlinien (93/68/EEC).
-standards. Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung vollständig lesen
und insbesondere die Aufstellungs-, Betriebs- und Sicherheitshinweise genau befolgen.
4
Inhaltsverzeichnis
Bedienung
Bedienelemente der Frontseite ....................................................................................... 6
Anschluss und Inbetriebnahme
Anschlusselemente an der Rückseite ............................................................................ 8
Aufstellung und Verkabelung .......................................................................................... 9
Montage des Plattentellers ............................................................................................ 10
Montage des Acryltellers ............................................................................................... 11
Montage des Gegengewichts, Kontrolle der Tonarmeinstellung ................................... 12
Sicherheitshinweise ....................................................................................................... 13
Der G10 PHONO Vorverstärker .................................................................................... 16

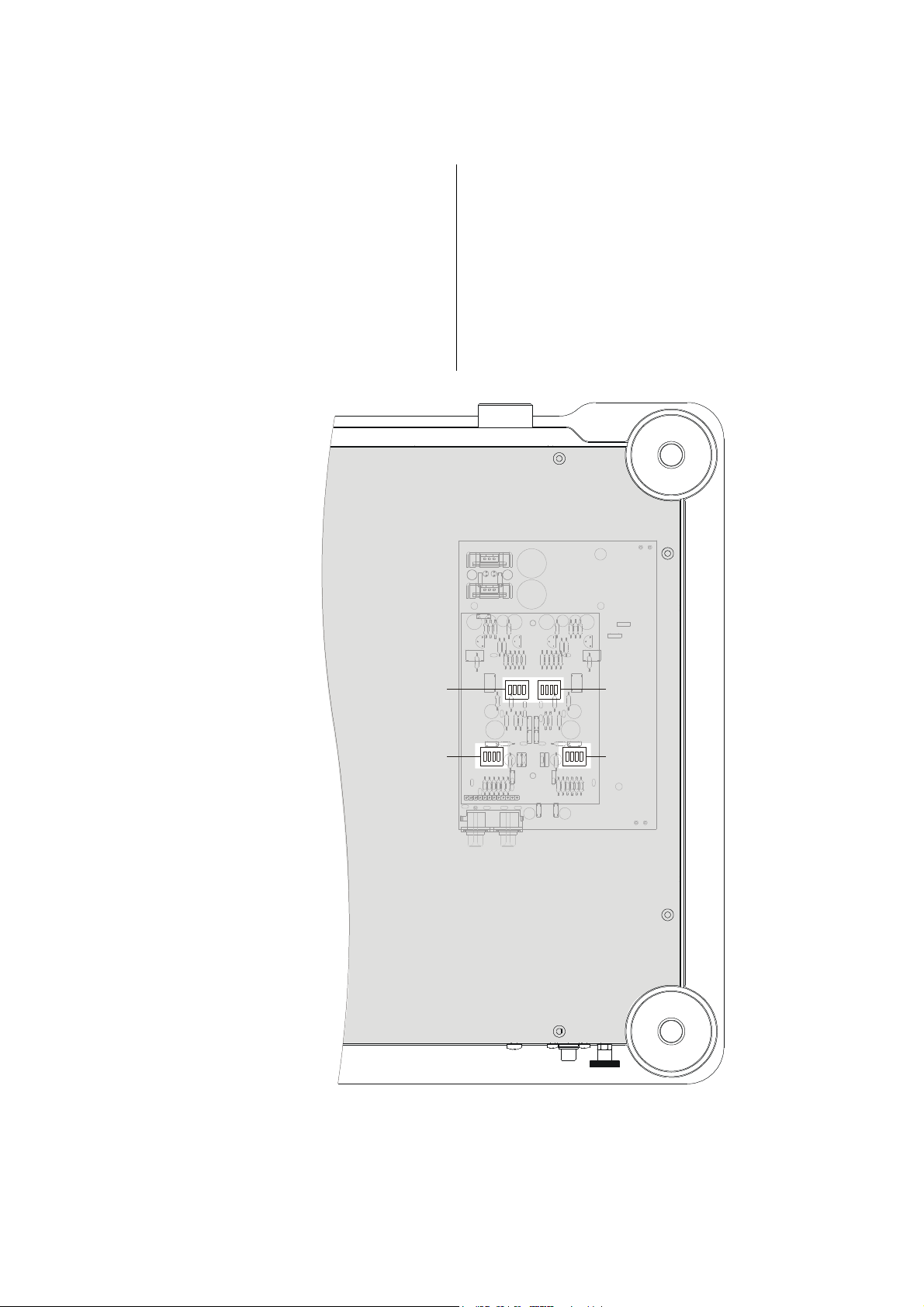

Einstellungen der Codierschalter ................................................................................... 17
Anhang
Technische Daten .......................................................................................................... 35
5
Bedienelemente der Frontseite
Hauptschalter
Die Schalterstellungen haben folgende Funktionen:
ON
Das Gerät ist eingeschaltet.
OFF
Das Gerät ist ausgeschaltet.
AUTO
Bei Betrieb in Verbindung mit dem Röhrenverstärker V10
schaltet sich der G10 über die bestehende R
bindung ein.
Link
-Ver-
Display
Die einzelnen Leuchtsymbole bedeuten:
LCK Solldrehzahl erreicht („LOCKED“)
33 1/3
45
Schalter zur Wahl der Drehgeschwindigkeit und zum
Anhalten des Plattentellers.
ein bzw. aus
Geschwindigkeit
Geschwindigkeit
6
Installation
Inbetriebnahme
Sicherheitshinweise
In diesem Kapitel werden alle Dinge von grundsätzlicher Bedeutung für die Aufstellung und Inbetriebnahme beschrieben, die nicht für den täglichen Umgang mit dem Gerät relevant sind, die aber trotzdem vor dem ersten Gebrauch gelesen und beachtet werden sollten.
7
GND
Anschlusselemente
R
Link
Erdungsklemme
Nur für G10 Version ohne eingebautes Phonomodul:
Verbinden Sie diesen Anschluss mit der Erdungsklemme
an Ihrem Verstärker.
Bei G10 mit Phonomodul bleibt diese Klemme
unbenutzt.
OUT
Ausgangsbuchsen
Bei G10 Versionen ohne eingebautes PHONO Vorverstärkermodul:
Verbinden Sie diese Buchsen mit einem PHONO-Eingang Ihres Verstärkers.
Bei eingebautem PHONO Vorverstärkermodul:
Verbinden Sie diese Buchsen mit einem Hochpegeleingang (Line-Eingang) Ihres Verstärkers.
Steuereingang zum Anschluss an Geräte mit R
Steuerung (z. B. an den Verstärker V10).
Netzeingang
Diese Buchse dient dem Netzanschluss.
LINK
-
Pflege des Gerätes:
Vor Reinigungsarbeiten am Gerät ist der Netzstecker zu
ziehen.
Die Oberflächen des Gerätes sollten zur Reinigung nur
mit einem angefeuchtete weichen Tuch oder Schwamm
abgewischt werden. Nicht trocken abreiben. Zum Anfeuchten des Tuches verwenden Sie bitte ausschließlich
Wasser ggf. mit etwas mildem Reinigungsmittel wie z. B.
Neutralreiniger, Schmierseife oder ähnlichem. Verwenden Sie niemals organische Lösungsmittel, die z. B.
Verdünnung, Alkohol oder Kraftstoffe enthalten können.
Vor der Wiederinbetriebnahme muss sichergestellt sein,
dass keine Kurzschlüsse an den Anschlussstellen bestehen und dass alle Anschlüsse ordnungsgemäß sind.
8
Aufstellung und Verkabelung
Packen Sie den G10 vorsichtig aus und heben Sie die
Originalverpackung sorgfältig auf. Der Karton und das
Verpackungsmaterial sind speziell für dieses Gerät konzipiert und bei späteren Transporten ein sicherer Behälter.
Bitte beachten Sie unbedingt die Sicherheitshinweise
dieser Anleitung.
War das Gerät größerer Kälte ausgesetzt (z. B. beim
Transport), so ist mit der Inbetriebnahme zu warten, bis
sich das Gerät auf Raumtemperatur aufgewärmt hat und
das Kondenswasser restlos verdunstet ist.
Vor der Aufstellung des Gerätes auf empfindlichen
Flächen sollte ggf. an einer nicht sichtbaren Stelle die
Verträglichkeit des Lackes mit den Gerätefüßen überprüft werden.
Das Gerät ist waagerecht auf einer festen, ebenen
Unterlage aufzustellen. Bei Aufstellung auf Resonanzdämpfern oder Entkopplungsgliedern ist darauf zu achten, dass die Standsicherheit des Gerätes nicht beeinträchtigt wird.
Die Aufstellung darf nur an einem gut belüfteten, trockenen Ort erfolgen, wobei direkte Sonneneinstrahlung und
die Nähe von Heizkörpern zu vermeiden sind.
Das Gerät darf nicht in der Nähe von wärmeproduzierenden, wärmeempfindlichen oder leicht brennbaren
Gegenständen bzw. Geräten aufgestellt werden.
Sorgen Sie beim Einbau in Regale oder Schränke deshalb unbedingt für ausreichende Luftzufuhr und sorgen
Sie dafür, dass die Wärme des Gerätes abgeführt werden kann. Ein Wärmestau beeinträchtigt die Lebensdauer des Gerätes und ist eine Gefahrenquelle.
Verlegen Sie Netz- oder Lautsprecherkabel sowie das
Fernbedienungskabel (RZ 001) möglichst entfernt von
Ton- und Antennenleitungen und keinesfalls über oder
unter dem Gerät.
Hinweise zum Anschluss:
• Stecken Sie alle Stecker fest in die Buchsen ein.
Lockere Steckverbindungen können Brummen oder
andere Störgeräusche verursachen.
• Zur Erreichung des maximalen Störabstandes sollte
der Netzstecker so in die Netzsteckdose gesteckt
werden, dass die Phase an dem Kontakt der Netzeingangsbuchse angeschlossen wird, der mit einem
Punkt () gekennzeichnet ist. Die Phase der Netzsteckdose kann mit einem dafür geeigneten Messgerät ermittelt werden. Wenden Sie sich bitte an Ihren
Fachhändler.
• Wir empfehlen die Verwendung der konfektionierten
–Netzkabel 'POWER LINE' in Kombination mit
der Netzsteckdosenleiste 'POWER BAR', die mit
Phasenindikator ausgestattet ist.
• Nachdem die Anlage vollständig verkabelt ist, stellen
Sie bitte den Lautstärkeregler auf eine sehr geringe
Lautstärke und schalten Sie die Anlage ein.
Falls bei der Inbetriebnahme des Gerätes Probleme
auftreten sollten, haben diese oftmals einfache Ursachen, die leicht zu beheben sind. Lesen Sie dazu das
Kapitel 'Betriebsstörungen' dieser Betriebsanleitung.
Lautsprecher- und Signalkabel
Die verwendeten Lautsprecher- und Signalkabel haben
einen nicht zu unterschätzenden Einfluss auf die
Wiedergabequalität der Gesamtanlage. empfiehlt
daher die Verwendung hochwertiger Kabel und Steckverbinder.
In unserem Zubehörprogramm finden Sie eine Reihe
exzellenter Kabel und Stecker, die in ihren Eigenschaften
auf unsere Lautsprecher und Elektronikkomponenten
abgestimmt sind und hervorragend mit diesen harmonieren. Für schwierige und beengte Aufstellungsbedingungen finden Sie im Zubehör auch Kabel in
Sonderlängen und Sonderstecker (z. B. in abgewinkelter
Form), mit deren Hilfe sich fast jedes Anschluss- und
Aufstellungsproblem lösen lässt.
Netzkabel und Netzfilter
Über die Netzstromversorgung gelangt nicht nur die
notwendige Betriebsenergie zu Ihren Geräten, sondern
oft auch Störungen von entfernten Geräten, Funk- und
Computeranlagen.
Um elektromagnetische Störungen von den Geräten fern
zu halten, bietet unser Zubehörprogramm das speziell
abgeschirmte Netzkabel 'POWER FOUR', das konfektionierte Netzkabel mit Mantelkernfiltern 'POWER LINE'
und die Netzfilterleiste 'POWER BAR'. Mit diesem Zubehör kann die Wiedergabequalität unserer Geräte in vielen Fällen nochmals gesteigert werden.
Zu allen Fragen rund um die Verkabelung berät Sie gern
Ihr Fachhändler kompetent, umfassend und unverbindlich. Gern senden wir Ihnen auch unser umfangreiches Informationsmaterial zu diesem Thema.
Mechanische Entkopplung
Die Standfläche und der Untergrund, auf dem hochwertige HiFi-Geräte aufgestellt werden, haben einen
nicht zu unterschätzenden Einfluss auf die erreichbare
Klangqualität. Die Standfläche sollte möglichst schwer,
stabil, hart und eben sein.
Das Gerät ist mit den neuentwickelten Vibrationsabsorberfüßen ausgestattet. Diese Füße erreichen durch
ihre inneren Dämpfungseigenschaften eine sehr gute
Entkopplung des Gerätes vom Untergrund. Hierdurch
werden Vibrationen des Untergrundes aufgefangen und
das Tonabnehmersystem wird vor Mikrophoniestörungen
geschützt.
Damit die Vibrationsabsorber einwandfrei funktionieren
können, sollte das Gerät frei aufgestellt werden. Ein
Kontakt des Gehäuses mit Wänden usw. sollte vermieden werden.
9
Montage des Plattentellers
1. Ziehen Sie den Acrylteller vom Metallteller ab, indem
Sie mit beiden Daumen auf das metallene Zentrum
des Tellers drücken und mit den übrigen Fingern den
Rand des Acryltellers nach oben ziehen.
2. Ölen Sie die Lagerbuchse im Plattenteller mit der
beigefügten Ölspritze gut ein.
3. Legen Sie die Lagerkugel in die Vertiefung der
Lagerachse ein und ölen Sie diese mit der Ölspritze
gut ein.
Wichtiger Hinweis für die folgenden Montageschritte:
Bitte vermeiden Sie unbedingt, dass Öl auf den Treibriemen gelangt!
4. Legen Sie den Treibriemen wie in der Abbildung
gezeigt von der Innenseite um den Kern des
Plattentellers.
5. Ziehen Sie den Treibriemen durch die große
Öffnung im Plattenteller auf die Oberseite und halten
Sie ihn dort mit einem Finger fest.
6. Setzen Sie den Plattenteller vorsichtig und senkrecht auf die Lagerachse auf.
7. Drücken Sie den Plattenteller unter leichtem Drehen
mit leichtem Druck so weit wie möglich nach unten.
Der Plattenteller sinkt langsam auf der Lagerachse
nach unten. Warten Sie, bis er auf der Lagerkugel
aufliegt. Dieser Vorgang kann einige Zeit in
Anspruch nehmen (bis zu 30 Min.).
8. Legen Sie nun den Riemen durch das Montageloch
um das Treibrad.
9. Wenn sich der Teller nicht bis ganz nach unten
drücken lässt, warten Sie, bis der Teller sich auf die
Lagerkugel gesetzt hat. Dieser Vorgang kann einige
Zeit in Anspruch nehmen, da das Öl sich durch den
sehr engen Lagerspalt hindurch drücken muss.
10. Wenn der Teller seine Endlage erreicht hat, kontrollieren Sie bitte, ob sich der Teller leicht von Hand
drehen lässt.
10

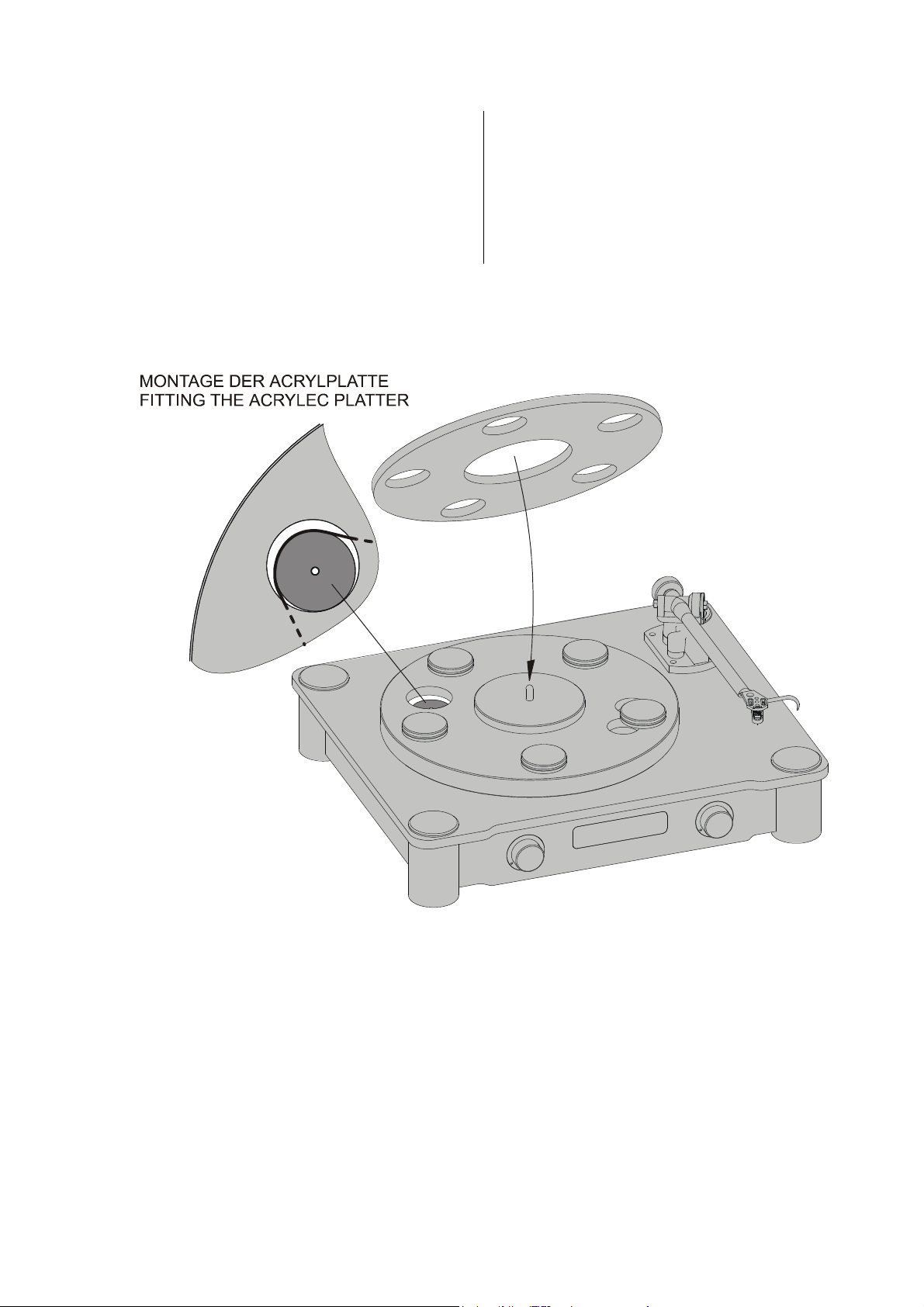

Montage des Acrylauflagetellers
1. Kontrollieren Sie zunächst, ob der Treibriemen
sauber über das Treibrad läuft, indem Sie den Teller
leicht von Hand drehen.
2. Setzen Sie den Acrylteller wieder auf den Plattenteller auf und drücken ihn fest nach unten, bis er auf
dem Metallteller aufliegt.
3. Der G10 ist nun spielbereit. Vor dem ersten Abspiel
einer Platte kontrollieren Sie bitte noch die Einstellung des Tonarms gemäß folgendem Abschnitt.
11
Montage des Gegengewichts und
Kontrolle der Tonarmeinstellungen
Der G10 ist mit zwei unterschiedlichen Tonarmen/Tonabnehmersystemen erhältlich: REGA/
oder SME M2-9/ C10. Grundsätzlich sind die Arme
bis auf das Tonarmgegengewicht im Werk vollständig
montiert und justiert. Bei Auslieferung ist das
Tonarmgegengewicht vom Tonarm abgenommen, um
das empfindliche Tonarmlager zu schonen. Das Gegengewicht befindet sich im Zubehör und muss vor Inbetriebnahme installiert und eingestellt werden.
Um sicherzustellen, dass die Einstellungen sich auf dem
Transport nicht verändert haben, kontrollieren Sie bitte
die nachfolgend beschriebenen Punkte.
A) REGA/
Arm mit Tonabnehmersystem
C05
Montage des Gegengewichts
Stecken Sie das Gewicht auf das Tonarmende auf.
Ausbalancieren des Tonarmes
1. Stellen Sie das seitlich am Lager des Arms befindliche Einstellrad für das Auflagegewicht auf 0.
2. Kontrollieren Sie, ob sich der Arm nun in der Waage
befindet – ggf. ist das Balancegewicht am Ende des
Arms so zu verschieben, dass der Arm exakt ausbalanciert ist.
Einstellung der Auflagekraft
Stellen Sie nun die korrekte Auflagekraft (für das C05
empfehlen wir 2 Gramm) am Einstellrad ein.
Anti-Skating Einstellung
Stellen Sie den Antiskating-Einstellschieber unterhalb
des Tonarms (zwischen Arm und Lifthebel) auf den
gleichen Wert wie die Auflagekraft ein.
B) SME M2-9
Arm mit Tonabnehmersystem
Bitte montieren Sie zunächst das Anti-Skating Gewicht
am Arm (für Details: s. SME Anleitung). Sollte das Gewicht schon montiert sein, entfernen Sie bitte den Klebestreifen, der das Gewicht am Ausleger fixiert.
Montage des Gegengewichts
Schrauben Sie das Gewicht mit der Buchstabenskala
nach vorn auf das Gewinde hinten am Tonarm auf.
Ausbalancieren des Tonarmes
Drehen Sie zunächst das Ausgleichsgewicht am hinteren
Ende des Tonarms in eine Position, so dass der Arm in
der Waage ist.
Einstellung der Auflagekraft
Drehen Sie nun das Gewicht nach vorn. Eine volle Umdrehung entspricht einem Auflagegewicht von 1 Gramm.
Für das C10 Tonabnehmersystem empfehlen wir
ein Auflagegewicht von 1,8 g, entsprechend 1,8 Umdrehungen.
Bei anderen Systemen entnehmen Sie das empfohlene
Gewicht bitte den Angaben des Herstellers.
Anti-Skating Einstellung
1. Für das Tonabnehmersystem C10 mit
1,8 Gramm Auflagegewicht ist die Schnur des AntiSkating Gewichts in die vierte Kerbe von hinten
einzuhängen.
Bei anderen Systemen entnehmen Sie die Einstellung
des Anti-Skatings bitte der beiliegenden SME-Anleitung.
2. Der Ausleger für das Anti-Skating Gewicht sollte so
eingestellt sein, dass die Schnur senkrecht zum Arm
verläuft, wenn sich der Arm über der Mitte einer LP
befindet. Bei Bedarf kann der Ausleger etwas gedreht
werden. Dazu ggf. die Befestigungsschraube etwas
lösen.
C10
Hinweis:
Eine Grundjustage des SME Arms ist nur bei einer Änderung der Konfiguration (z. B. bei Montage eines anderen
Tonabnehmers) erforderlich. Sie kann anhand der im
Zubehör befindlichen originalen SME Anleitung erfolgen.
Das benötigte Werkzeug und eine Einstellschablone
befinden sich ebenfalls im Zubehör.
12
Sicherheitshinweise
Alle in diesem Gerät verwendeten Bauteile entsprechen
den geltenden deutschen und europäischen Sicherheitsnormen und -standards.
Eine genaue Qualitätsprüfung aller Materialien, die
sorgfältige Produktion, sowie die vollautomatische, rechnergesteuerte Endkontrolle eines jeden Gerätes gewährleisten die hohe Produktqualität und die Einhaltung
aller Spezifikationen.
Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt
diese Betriebsanleitung vollständig lesen und insbesondere die Aufstellungs-, Betriebs- und Sicherheitshinweise
genau befolgen.
Das Gerät ist so aufzustellen, dass eine Berührung
sämtlicher Geräteanschlüsse (insbesondere durch
Kinder) ausgeschlossen ist. Die Hinweise und Angaben
im Kapitel 'Aufstellung und Verkabelung' sind unbedingt zu beachten.
Die für das Gerät erforderliche Stromversorgung ist dem
Aufdruck an der Netzgerätebuchse zu entnehmen. An
andere Stromversorgungen darf das Gerät nicht angeschlossen werden. Bei längerer Nichtbenutzung sollte
der Netzstecker des Gerätes aus der Steckdose gezogen werden.
Netzkabel müssen so verlegt werden, dass keine Gefahr
der Beschädigung (z. B. durch Trittbelastung oder durch
Möbelstücke) besteht. Besondere Vorsicht ist dabei an
den Steckern, Verteilern und an den Anschlussstellen
des Gerätes geboten.
Durch die Lüftungsschlitze dürfen keine Flüssigkeiten
oder Fremdkörper in das Gerät gelangen. Im Inneren
führt das Gerät Netzspannung, es besteht die Gefahr
eines tödlichen elektrischen Schlages. Auf den Netzstecker darf keine übermäßige Krafteinwirkung ausgeübt
werden.
Schützen Sie das Gerät vor Tropf- und Spritzwasser und
stellen Sie keine Blumenvasen oder andere Gefäße mit
Flüssigkeiten auf das Gerät.
Wie alle Elektrogeräte so sollte auch dieses Gerät nicht
unbeaufsichtigt betrieben werden. Es ist darauf zu achten, dass es für kleine Kinder unerreichbar ist.
Das Gerät darf nur vom qualifizierten Fachmann geöffnet
werden. Reparaturen und das Auswechseln von Sicherungen sind von einer autorisierten Fachwerkstatt
durchzuführen. Außer den in der Betriebsanleitung beschriebenen Handgriffen dürfen vom Benutzer keinerlei
Arbeiten am Gerät vorgenommen werden.
Bei Beschädigungen oder bei Verdacht auf eine nicht
ordnungsgemäße Funktion des Gerätes sollte sofort der
Netzstecker gezogen und das Gerät zur Überprüfung in
eine autorisierte Fachwerkstatt gegeben werden.
Überspannungen im Stromversorgungsnetz, dem Kabelnetz oder auf Antennenanlagen, wie sie z. B. bei Gewittern (Blitzschlag) oder statischen Entladungen auftreten
können, stellen eine Gefährdung für das Gerät dar.
Spezielle Vorschaltgeräte, wie Überspannungsprotektoren oder die 'Power Bar' Netzanschlussleiste,
bieten einen gewissen Schutz vor Gerätebeschädigungen aus o.g. Gründen.
Eine absolute Sicherheit vor Beschädigung durch Überspannungen kann aber nur eine vollständige Trennung
des Gerätes vom Netz und den Antennenanlagen gewährleisten.
Ziehen Sie zur Trennung sämtliche Netz- und Antennenstecker Ihrer HiFi Anlage bei Überspannungsgefahr
(z. B. bei heraufziehenden Gewittern) aus den Steckdosen.
Sämtliche Netzversorgungs- und Antennenanlagen, an
die das Gerät angeschlossen wird, müssen den geltenden Bestimmungen entsprechen und fachgerecht von
einem zugelassenen Installationsbetrieb ausgeführt sein.
13
Bestimmungsgemäßer Gebrauch
Das Gerät ist ausschließlich zur Ton- und/oder Bildwiedergabe im Heimbereich in trockenen Räumen unter
Berücksichtigung aller in dieser Anleitung gemachten
Angaben bestimmt.
Bei allen anderen Einsatzzwecken, insbesondere in
medizinischen oder sicherheitsrelevanten Bereichen, ist
vorher die Zulassung und Eignung des Gerätes für diesen Einsatz mit dem Hersteller abzuklären und schriftlich
genehmigen zu lassen.
Geräte mit Rundfunk- oder Fernsehempfangsteilen
dürfen im Rahmen der gültigen 'Allgemeingenehmi-
gung für Ton- und Fernseh- Rundfunkempfänger',
veröffentlicht im Amtsblatt des Bundesministers für Post
und Telekommunikation, in der Bundesrepublik
Deutschland betrieben werden.
Mit dem Gerät dürfen nur Aussendungen empfangen
oder wiedergegeben werden, die für die Allgemeinheit
bestimmt sind. Der Empfang oder die Wiedergabe anderer Aussendungen (z. B. des Polizei- oder Mobilfunks) ist
nicht gestattet.
Gerätezulassung und Konformität mit EG-Richtlinien
Das Gerät entspricht im Originalzustand allen derzeit
gültigen deutschen und europäischen Vorschriften. Es ist
zum bestimmungsgemäßen Gebrauch in der EG zugelassen.
Durch das am Gerät befindliche Zeichen erklärt die
Konformität mit den EG-Richtlinien RL 89/336/EWG,
geändert durch RL 91/263/EWG und RL 93/68/EWG
sowie RL 73/23/EWG, geändert durch RL 93/68/EWG
und den daraus abgeleiteten nationalen Gesetzen.
Die unveränderte, unverfälschte Werksseriennummer
muss außen am Gerät vorhanden und gut lesbar sein!
Die Seriennummer ist Bestandteil unserer Konformitätserklärung und damit der Betriebszulassung des Gerätes!
Seriennummern am Gerät und in den originalen
Begleitpapieren (insbesondere den Kontroll- und
Garantiezertifikaten) dürfen nicht entfernt oder verändert
werden und müssen übereinstimmen.
Bei Verstoß gegen diese Bestimmungen gilt die Konformitätszusage von als widerrufen und ein Betrieb
des Gerätes innerhalb der EG ist untersagt und aufgrund
geltender EG und nationaler Gesetze unter Strafandrohung verboten.
Durch Umbauten am Gerät oder durch Reparaturen oder
sonstige Eingriffe von nicht von autorisierten Werkstätten oder sonstigen Dritten verliert das Gerät seine
Zulassung und Betriebserlaubnis.
An das Gerät dürfen nur original Zubehörteile oder
solche Zusatzgeräte angeschlossen werden, die ihrerseits zugelassen sind und allen geltenden gesetzlichen
Vorschriften genügen.
Auch mit Zusatzgeräten oder als Teil einer Anlage darf
das Gerät nur zu den im Abschnitt 'Bestimmungsge-
mäßer Gebrauch' genannten Anwendungen eingesetzt
werden.
14
15
Der G10 PHONO Vorverstärker
1234123
4
1234123
4
VORN
FRONT
BODENBLECH
BOTTOM COVER
Der im G10 eingebaute Phono-Vorverstärker ist
werksseitig optimal für das eingebaute Tonabnehmersystem eingestellt.
Im Falle, dass ein anderes Tonabnehmersystem
montiert wird, kann der Vorverstärker über Codierschalter, die über Öffnungen im Bodenblech zugänglich sind an das jeweilige System angepaßt
werden. Der Vorverstärker, der zum Tonabnehmersystem C10 geliefert wird ist ein reiner MC Vorverstärker. Der mit dem System C05 gelieferte Vorverstärker eignet sich für Hochpegel MC Systeme und
MM Tonabnehmer.
Die Lage der Codierschalter geht aus der nachfolgenden Abbildung hervor.
Empfindlichkeit
Sensitivity
Eingangsimpedanz /
Eingangskapazität
Input Impedance /
Capacitance
Abb.1: G10 Ansicht von unten
S2 S52
S1
HINTEN
REAR
S51
Die einstellbaren Werte für Eingangsimpedanz und Eingangsempfindlichkeit können aus den folgenden
Tabellen entnommen werden.
16
Einstellungen der Codierschalter
Vorverstärker PH-G10 MC (für
Schalterstellung
1 2 3 4
OFF OFF OFF OFF
OFF OFF OFF
OFF OFF
OFF OFF
OFF
OFF
OFF
OFF
ON
ON
ON
ON
ON ON
ON ON
ON ON ON
ON ON ON ON
ON
ON
ON ON
ON ON ON
OFF OFF OFF 20 Ω ... 29 Ω
OFF OFF
OFF
OFF
ON
ON ON
OFF OFF 50 Ω ... 84 Ω 400 µV ... 600 µV
OFF
ON
ON ON
OFF OFF 16 Ω ... 19 Ω
OFF
ON
OFF 130 Ω ... 199 Ω 800 µV ... 1200 µV
ON
OFF 30 Ω ... 49 Ω
ON
OFF
ON
OFF
Eingangsimpedanz
() 450 Ω ... 650 Ω ()
Tonabnehmersystem C10)
Empfindlichkeit
(Schalter S51, S1)
200 Ω ... 449 Ω
85 Ω ... 129 Ω
... 15 Ω
(Schalter S52, S2)
> 2000 µV
1200 µV ... 2000 µV
() 600 µV ... 800 µV ()
300 µV ... 400 µV
200 µV ... 300 µV
160 µV ... 200 µV
100 µV ... 160 µV
() := empfohlene Einstellung für C10
Vorverstärker PH-G10 MM(für
Schalterstellung
1 2 3 4
OFF OFF OFF OFF ... 120 pF 6 mV ... 10.0 mV
OFF OFF OFF
OFF OFF
OFF OFF
OFF
OFF
OFF
OFF
ON
ON
ON
ON
ON ON
ON ON
ON ON ON
ON ON ON ON
ON
ON
ON ON
ON ON ON
OFF OFF OFF 291 pF ... 340 pF
OFF OFF
OFF
OFF
ON
ON ON
OFF OFF 191 pF ... 220 pF
OFF
ON
ON ON
OFF OFF 401 pF ... 440 pF
OFF
ON
OFF 141 pF ... 160 pF 2,5 mV ... 3,5 mV
ON
OFF
ON
OFF 361 pF ... 380 pF
ON
OFF 461 pF ... 480 pF
Tonabnehmersystem C05)
Eingangskapazität
(Schalter S51, S1)
121 pF ... 140 pF 3,5 mV ... 6,0 mV
161 pF ... 190 pF
221 pF ... 240 pF
() 241 pF ... 260 pF ()
261 pF ... 290 pF
341 pF ... 360 pF
381 pF ... 400 pF
441 pF ... 460 pF
481 pF ... 500 pF
Empfindlichkeit
(Schalter S52, S2)
() 1.5 mV ... 2.5 mV ()
1 ... 1.5 mV
() := empfohlene Einstellung für C05
17
Betriebsstörungen
Viele Betriebsstörungen haben eine einfache Ursache,
die sich leicht beheben lässt. Im folgenden Abschnitt
sind einige mögliche Störungen sowie Maßnahmen zu
deren Behebung aufgeführt. Sollte sich eine
aufgetretene Störung durch diese Hinweise nicht
beheben lassen, so ziehen Sie bitte umgehend den
Netzstecker und wenden sich an eine Fachwerkstatt.
Störung: Gerät schaltet nicht ein (Leuchtdiode
bleibt dunkel).
Ursache:
Abhilfe:
Störung: Wiedergabe hat Tonschwankungen.
Ursache 1: Lager nicht ausreichend geölt.
Abhilfe: Lager ölen, siehe Kapitel 'Montage des
Ursache 2: Treibriemen verbraucht oder
Abhilfe:
Netzkabel nicht richtig angeschlossen.
Überprüfen und fest einstecken.
Plattentellers'.
verschlissen.
Treibriemen ersetzen.
Ursache 3: Treibriemen verölt.
Abhilfe:
Treibriemen und Antriebsräder bzw.
Plattenteller mit Spiritus getränktem
Lappen reinigen.
Achtung:
Dabei darf kein Spiritus auf die Acrylteile
gelangen, da diese sonst reißen
können.
Siehe auch Kapitel 'Pflege des Gerätes'.
Störung: Brummenstörungen
Ursache: G10 oder angeschlossenes Gerät hat
keinen Erdanschluss.
Abhilfe:
Stellen Sie eine zusätzliche ChassisVerbindung mittels Massekabel her
(G10 GND-Erdungsklemme zur
Erdungsklemme des angeschlossenen
Gerätes).
18
English
19
Welcome!
We are delighted that you have purchased a product. The G10 turntable is a Hi-Fi unit of the highest quality which
has been carefully developed to satisfy all the wishes of the demanding music lover.
The innovative technology, the solid, carefully considered design and the high-quality materials employed all help to
ensure that this turntable will fulfil your most exacting demands over a period of many years.
Careful quality testing of all materials, painstaking assembly by highly qualified staff and a fully automatic computercontrolled final quality control procedure ensure high product quality and a unit which meets the specification in every
respect.
In our equipment production processes we avoid the use of materials which are environmentally harmful such as
chlorine-based solvents and CFCs.
As far as possible we avoid the use of plastics - especially PVC - in our equipment; instead we use metals or other nonharmful materials which are easily recycled and which also provide effective electrical shielding.
The heavy all-metal case of the G10 eliminates the danger of adverse effects on reproduction quality caused by external
sources of interference. This ensures that the electro-magnetic radiation (electro-smog) generated by the unit is well
shielded, and thereby reduced to an absolute minimum.
Our range of accessories includes high-quality cables and connectors, as well as sound system furniture designed to
match the style and appearance of our equipment.
Please accept our thanks for placing your faith in us. We hope that you will enjoy many hours of pleasure with your
turntable.
elektroakustik GmbH & Co KG
All components used in this device satisfy the current German and European safety norms and standards. For
This product fulfils the requirements of the low-voltage directives (72/23/EEC), the EMV directives (89/336/EEC,
92/31/EEC) and the CE marker directives (96/68/EEC).
your own safety please be sure to read right through these operating instructions. It is especially important to
observe the information regarding setting up and operating the equipment, and the safety notes.
20
Contents
Operating the unit
Front panel controls ....................................................................................................... 22
Connections, using the unit for the first time
Back panel connections ................................................................................................. 24
Setting up, wiring ........................................................................................................... 25
Fitting the base platter ................................................................................................... 26
Fitting the acrylic platter ................................................................................................. 27
Fitting the counterweight, Checking the tone arm settings ............................................ 28
Safety notes ................................................................................................................... 29
FCC Information to the user .......................................................................................... 30
The G10 PHONO pre-amplifier ..................................................................................... 32
Code switch settings ...................................................................................................... 33
Appendix
Specification .................................................................................................................. 35
21
Front panel controls
Main switch
The switch positions have the following functions:
ON
The unit is switched on.
OFF
The unit is switched off.
AUTO
If used in conjunction with the V10 valve amplifier the
G10 is switched on via the R
LINK
connection.
Display
Key to the individual illuminated symbols:
LCK Nominal speed reached (“LOCKED”)
33 1/3
45
Switch for selecting the rotational speed and for stopping
the platter.
Speed
on or off
Speed
22
Installation
Using the unit for the first time
Safety notes
This section describes all those aspects which are of fundamental importance when setting up and using the turntable
initially. This information is not required when the unit is in normal daily use, but should nevertheless be read carefully
and observed before the machine is used for the first time.
23
GND
Connections
R
Link
Earth (ground) clamp
Only for G10 version without internal phono module.
Connect this terminal to the earthing point on your
amplifier.
Do not use if internal phono module is installed
OUT
Output sockets
If your G10 version is not supplied with a factoryfitted PHONO pre-amplifier module:
Connect these sockets to a PHONO input on your
amplifier.
If your G10 is supplied with a factory-fitted PHONO
pre-amplifier module:
Connect these sockets to a high-level (line) input on your
amplifier.
Control input for connecting to units with the R
control system (e. g. V10 amplifier).
Mains input
The mains lead should be connected to this socket.
LINK
Care of the unit:
Disconnect the mains plug from the wall socket before
cleaning the turntable.
To clean the machine simply wipe the surfaces with a
soft, damp cloth or sponge. Do not rub the surfaces with
a dry cloth.
Please just use clean water to moisten
the cloth, or water with a small addition of a mild
cleaning agent such as a neutral cleaner, soft soap
or similar.
might contain materials such as paint thinners,
alcohol or lighter fuel.
Before using the unit again be sure to check that there
are no short-circuits at the connections, and that all connectors are correctly fitted and firmly inserted.
Never use any organic solvent which
24
Setting up, wiring
Carefully unpack the G10 and store the original packing
materials carefully. The carton and packing are specially
designed for this unit and will be needed again if you
wish to move the equipment at any time.
Please be sure to read the safety notes in these instructions.
If the unit gets very cold (e. g. when being transported),
condensation may form inside it. Please do not switch it
on until it has had plenty of time to warm up to room
temperature, so that any condensation evaporates
completely.
Before placing the unit on a delicate surface, please
check the compatibility of the lacquer and the unit’s feet
at a non-visible point.
The turntable should be placed on a rigid, level base. If
you are setting up the unit on resonance absorbers or
de-coupling components make sure that they do not
compromise its stability.
The unit should be set up in a dry, well-ventilated location, out of direct sunlight and away from radiators.
It must not be located close to heat-producing objects or
devices, or anything which is heat-sensitive or highly
inflammable.
When installing the unit on a shelf or in a cupboard it is
essential to provide an adequate flow of cooling air, to
ensure that the heat produced by the unit is dissipated
effectively. Any heat build-up will shorten the life of the
unit and could be a source of danger.
Deploy all mains cables, loudspeaker cables and the
remote control cable (RZ 001) as far as possible from
low-level cables (inter-connects) and aerial cables. Never
route them over or under the receiver.
Notes on wiring the system:
• Be sure to push all plugs firmly into their sockets.
Loose connections can cause hum and other unwanted noises.
• To achieve the maximum signal : noise ratio the
mains plug should be connected to the wall socket in
such a way that phase is connected to the mains input socket contact which is marked with a dot (). If
you do not know the phase of your mains socket, a
special device can be used to determine it; your local
dealer will be able to help you here.
• We recommend the use of 'POWER LINE'
ready-made mains cables in conjunction with a
'POWER BAR' mains distribution panel, which
features an integral phase indicator.
• When the wiring of the system is complete, please
set the volume control to a very low level before
switching the system on.
If you encounter problems when setting up and using the
turntable for the first time, please remember that the
cause is often simple, and may be equally simple to
eliminate. Please refer to the section of these instructions entitled 'Trouble-shooting'.
Loudspeaker cables and inter-connects
The loudspeaker cables and inter-connects have a significant influence on the reproduction quality of the entire
system, and their importance should not be under-estimated. For this reason we strongly recommend the use
of high-quality cables and connectors.
Our range of accessories includes a series of top-quality
cables and connectors whose characteristics are accurately matched to our loudspeakers and electronic units,
and work superbly with them. For difficult and cramped
arrangements you may also find our non-standard cables
useful; the range includes special lengths and
special connectors (e. g. right-angled versions) with
which virtually any problematic location or connection
can be solved.
Mains cables and mains filters
The mains power supply carries the operating energy to
your sound system, but at the same time it also bears
interference from remotely located equipment, radio
transmissions and computer systems.
To prevent electro-magnetic interference reaching your
equipment we recommend that you use the special items
included in our range of accessories: the 'POWER
FOUR' mains cable with its effective shielding, the
'POWER LINE' ready-made mains leads with ferrite
filters, and the 'POWER BAR' filtered mains distribution
panel. In many cases the use of these accessories provides a further improvement in the reproduction quality of
our equipment.
If you have queries concerning cables and wiring please
ask your local dealer in the first instance, as he will
be able to offer competent, comprehensive and impartial
advice. We will also be glad to send you a copy of our
complete information pack on this subject.
Mechanical de-coupling
The surface and sub-surface on which your high-quality
sound system units are set up have a significant effect
on the potential sound quality, and their importance
should not be under-estimated. The base surface should
be as heavy, stable, hard and level as possible.
The turntable is fitted with the newly developed vibration-absorbing case feet. These feet offer very effective
internal damping characteristics and provide a high level of
de-coupling from the base surface. They prevent external
sound and mechanical vibration reaching the pick-up system, where microphony effects can have an adverse influence on sound quality.
To ensure that the vibration absorbers are able to work
properly it is important that the turntable should be set up
without any contact between the case and the walls or any
other surface.
25
Fitting the base platter
1. Remove the acrylic platter from the metal platter by
pressing on the metal centre with both thumbs and
pulling on the edges of the acrylic platter using your
fingers.
2. Oil the bearing in the platter thoroughly using the
syringe supplied.
3. Place the bearing ball in the depression in the pivot
shaft and oil it well using the syringe.
Important note concerning subsequent stages of
assembly:
Please take great care to avoid oil getting onto the drive
belt.
4. Place the drive belt around the inside core of the
platter, as shown in the illustration.
5. Draw the drive belt through the large opening in the
platter and onto the top surface. Hold it in that position with one finger.
6. Hold the platter exactly horizontal, and carefully
lower it vertically onto the pivot shaft.
7. Rotate the platter gently and press it down using no
more than light pressure until it seats correctly. The
platter will slowly sink down the bearing. This will last
a certain period of time (up to 30 min.).
8. Lay the drive belt round the drive pulley, working
through the platter opening.
9. If the platter does not seat fully, wait for it to settle
onto the bearing ball. This may take some time, as
the oil has to be pushed up through the very narrow
bearing clearance gap.
10. When the platter has reached its final position,
check that it can be rotated easily by hand.
26
Fitting the acrylic platter
1. First rotate the platter gently by hand to check that
the drive belt is fitted correctly over the pulley.
2. Replace the acrylic platter on the metal platter and
press it firmly down until it rests fully on the metal
surface.
3. The G10 is now ready to use. Before playing a disc
for the first time please check the settings of the tone
arm as described in the following section.
27
Fitting the counterweight,
Checking the tone arm settings
The G10 is available with two different tone arm / pick-up
systems: REGA/ or SME M2-9/ C10. Basically
the tone arms are supplied completely factory-assembled and adjusted apart from fitting the tone arm
counterweight. The tone arm counterweight is supplied
separately in order to avoid damage to the delicate tone
arm bearings. You will find the counterweight in the
accessory pack; it must be installed and adjusted before
the arm is used.
Please check the points listed below to ensure that the
settings have not changed in transit:
A) REGA/
Arm with C05 pick-up system
Fitting the counterweight
Fit the weight on the end of the tone arm.
Balancing the tone arm
1. Locate the tracking weight adjustor wheel on the side
of the arm bearing and set it to 0.
2. Check that the arm now balances level; if necessary
adjust the position of the counterweight until the arm
remains exactly horizontal.
Setting the tracking force
You can now set the correct tracking force on the
adjustor wheel; for the C05 we recommend 2 grammes.
B) SME M2-9
Arm and C10 pick-up system
First fit the Anti-Skating weight on the arm (see the SME
instructions for details). If the weight is already in place,
please remove the strip of adhesive tape which fixes it to
the outrigger.
Fitting the counterweight
Fit the weight on the rear end of the tone arm with the
letter scale facing forward, and screw it into place.
Balancing the tone arm
Rotate the counterweight on the rear end of the tone arm
to the point where the arm remains horizontal.
Setting the tracking force
Rotate the weight forward: one full turn corresponds to a
tracking pressure of 1 gramme. For the C10 pickup we recommend a tracking pressure of 1,8 g, which
equates to 1,8 full turns.
If you wish to use a different pick-up, please refer to the
manufacturer’s instructions for the recommended
tracking pressure.
Anti-skating adjustment
1. If you set a tracking pressure of 1,8 grammes for the
C10 pick-up system, the cord of the anti-skating
weight should be connected to the fourth notch from
the rear.
Anti-skating adjustment
Locate the anti-skating adjustment slider below the tone
arm (between the arm and the lift lever) and set it to the
same value as the tracking force.
If you wish to use a different pick-up, please refer to the
manufacturer’s instructions for the recommended antiskating setting.
2. The outrigger for the anti-skating weight should be
adjusted so that the cord is at right-angles to the tone
arm when the arm is over the centre of an LP. The
outrigger can be rotated slightly if necessary; loosen
the retaining screw before you do this.
Note:
You will only need to carry out basic adjustments to the
SME tone arm if you change the configuration (e. g. if
you fit a different pick-up cartridge). If this becomes
necessary, please refer to the original SME instructions
supplied in the accessory pack. The pack also includes
the tool required and an adjustment template.
28
Safety notes
All components used in this device satisfy the current
German and European safety norms and standards.
Careful quality testing of all materials, painstaking
assembly by highly qualified staff and a fully automatic
computer-controlled final quality control proced.
For your own safety please be sure to read right through
these operating instructions. It is especially important to
observe the information regarding setting up and operating the equipment, and the safety notes.
The turntable should be set up in such a way that none
of the electrical connections can be touched, especially
by children. Be sure to heed the information included in
the section 'Setting up and wiring'.
The power supply required for this machine is printed on
the mains supply socket. The unit must never be connected to a power supply which does not meet this specification. If the turntable is not to be used for a long
period, disconnect it from the mains supply at the wall
socket.
Mains cables must be deployed in such a way that there
is no risk of people tripping over them, or of damage
caused by furniture. Particular care is required with connectors, distribution panels and the turntable’s sockets
and other connections.
Liquid or foreign bodies must never be allowed to get
inside the case through the vent slots. Mains voltage is
present inside the unit, and there is a risk of lethal electric shock. Do not exert undue force on the mains connectors.
Protect the turntable from drips and splashes of water.
Never place flower vases or other liquid-filled containers
on the unit.
As with all electrical equipment, this device should never
be used without proper supervision. Ensure that it is out
of the reach of small children.
The unit should only ever be opened by a qualified specialist technician. Repairs and fuse replacements should
be entrusted to an authorised specialist workshop.
With the exception of the connections and procedures
described in these instructions, no work of any kind may
be carried out on the turntable by unqualified persons.
If the unit is damaged, or if you suspect that it is not
functioning correctly, immediately disconnect the mains
plug at the wall socket, and ask an authorised
specialist workshop to check it.
The unit may be damaged by excess voltage in the power supply, the cable network or in aerial systems, as
may occur during thunderstorms (lightning strikes) or due
to static discharges.
Special power supply units and excess voltage protectors such as the 'Power Bar' mains distribution
panel offer some degree of protection from damage to
equipment due to the hazards described above.
However, if you require absolute security from damage
due to excess voltage, the only solution is to disconnect
the unit from the mains power supply and any aerial
systems.
If you believe there is a danger of voltage spikes (e. g.
when an electrical storm is building up) disconnect all
your Hi-Fi system components from the mains and the
aerial sockets.
All mains power supply and aerial systems to which the
unit is connected must satisfy the currently valid regulations, and must be installed by an approved electrical
installer.
29
Approved usage
This device is designed exclusively for reproducing
sound and/or pictures in the domestic environment. It
must be operated in a dry indoor room which satisfies all
the recommendations stated in these instructions.
Where the equipment is to be used for other purposes,
especially in the medical field or for any application
where safety is an issue, it is essential to establish the
unit’s suitability with the manufacturer, and to obtain prior
written approval for such usage.
equipment which includes a radio or television
receiving section must be operated within the regulations
laid down by the Post Office and the Telecommunications authorities in the country in which it is operated.
Such equipment may only be used to receive or reproduce those transmissions which are intended for public
consumption. The reception or reproduction of other
transmissions (e. g. police radio or mobile radio broadcasts) is prohibited.
FCC Information
to the user
(for use in the United States of America only)
Device approval and conformity with EC directives
In its original condition the unit meets all currently valid
European regulations. It is approved for use as stipulated
within the EC.
By attaching the CE symbol to the unit declares its
conformity with the EC directives 89/336/EEC, amended
by 91/263/EEC, amended by 93/68/EEC, and also
73/23/EEC, amended by 93/68/EEC and the national
laws based on those directives.
The original, unaltered factory serial number must be
present on the outside of the unit and must be clearly
legible! The serial number is a constituent part of our
conformity declaration and therefore of the approval for
operation of the device.
The serial numbers on the unit and in the original
documentation supplied with it (in particular the
inspection and guarantee certificates), must not be
removed or modified, and must correspond.
Infringing any of these conditions invalidates
conformity and approval, and the unit may not be operated within the EC. Improper use of the equipment makes
the user liable to penalty under current EC and national
laws.
Any modifications or repairs to the unit, or any other
intervention by a workshop or other third party not authorised by , invalidates the approval and operational
permit for the equipment.
Only genuine accessories may be connected to the
unit, or such auxiliary devices which are themselves
approved and fulfil all currently valid legal requirements.
When used in conjunction with auxiliary devices or as
part of a system this unit may only be used for the purposes stated in the section 'Approved usage'.
Class B digital device – instructions:
Note: This equipment has been tested and found to
comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against
harmful interference in a residential installation. This
equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications. However, there is
no guarantee that interference will not occur in a
particular installation. If this equipment does cause
harmful interference to radio or television reception,
which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
-
Reorient or relocate the receiving antenna.
-
Increase the separation between the equipment and
receiver.
-
Connect the equipment into an outlet on a circuit
different form that to which the receiver is connected.
-
Consult the dealer or an experienced radio/TV
technician for help.
30
31
The G10 PHONO pre-amplifier
1234123
4
1234123
4
VORN
FRONT
BODENBLECH
BOTTOM COVER
The phono pre-amplifier installed in the G10 is adjusted correctly at the factory to suit the pick-up
system installed.
If you wish to fit a different pick-up system, the preamplifier can be adjusted to suit the new system by
means of miniature code switches which are accessible via openings in the metal base plate. The preamplifier supplied with the C10 pick-up system is a
pure MC pre-amplifier. The pre-amplifier supplied
with the C05 system is suitable for high-level MC
systems and MM pick-ups.
The position of the code switches is shown in the
diagram below.
Empfindlichkeit
Sensitivity
Eingangsimpedanz /
Eingangskapazität
Input Impedance /
Capacitance
S2 S52
S51S1
HINTEN
REAR
Abb.1: G10, underside view
The values for input impedance and input sensitivity are shown in the following tables.
32
Code switch settings
PH-G10 MC pre-amplifier (for
Switch position
1 2 3 4
OFF OFF OFF OFF
OFF OFF OFF
OFF OFF
OFF OFF
OFF
OFF
OFF
OFF
ON
ON
ON
ON
ON ON
ON ON
ON ON ON
ON ON ON ON
ON
ON
ON ON
ON ON ON
OFF OFF OFF 20 Ω ... 29 Ω
OFF OFF
OFF
OFF
ON
ON ON
OFF OFF 50 Ω ... 84 Ω 400 µV ... 600 µV
OFF
ON
ON ON
OFF OFF 16 Ω ... 19 Ω
OFF
ON
OFF 130 Ω ... 199 Ω 800 µV ... 1200 µV
ON
OFF 30 Ω ... 49 Ω
ON
OFF
ON
OFF
Input impedance
(switches S51, S1)
() 450 Ω ... 650 Ω ()
C10 pick-up system)
Sensitivity
(switches S52, S2)
> 2000 µV
200 Ω ... 449 Ω
85 Ω ... 129 Ω
... 15 Ω
1200 µV ... 2000 µV
() 600 µV ... 800 µV ()
300 µV ... 400 µV
200 µV ... 300 µV
160 µV ... 200 µV
100 µV ... 160 µV
() := recommended settings for C10
PH-G10 MM pre-amplifier (for
Switch position
C05 pick-up system)
Input capacitance
(switches S51, S1)
Sensitivity
(switches S52, S2)
1 2 3 4
OFF OFF OFF OFF ... 120 pF 6 mV ... 10.0 mV
OFF OFF OFF
OFF OFF
OFF OFF
OFF
OFF
OFF
OFF
ON
ON
ON
ON
ON ON
ON ON
ON ON ON
ON ON ON ON
ON
ON
ON ON
ON ON ON
OFF OFF OFF 291 pF ... 340 pF
OFF OFF
OFF
OFF
ON
ON ON
OFF OFF 191 pF ... 220 pF
OFF
ON
ON ON
OFF OFF 401 pF ... 440 pF
OFF
ON
OFF 141 pF ... 160 pF 2,5 mV ... 3,5 mV
ON
OFF
ON
OFF 361 pF ... 380 pF
ON
OFF 461 pF ... 480 pF
121 pF ... 140 pF 3,5 mV ... 6,0 mV
161 pF ... 190 pF
() 1.5 mV ... 2.5 mV ()
221 pF ... 240 pF
() 241 pF ... 260 pF ()
261 pF ... 290 pF
1 ... 1.5 mV
341 pF ... 360 pF
381 pF ... 400 pF
441 pF ... 460 pF
481 pF ... 500 pF
() := recommended settings for C05
33
Trouble shooting
Many problems have a simple cause and a
correspondingly simple solution. The following section
describes a few difficulties you may encounter, and the
measures you need to take to cure them. If you find it
impossible to solve a problem with the help of these
notes please disconnect the unit from the mains and
ask your authorised specialist dealer for advice.
Problem: Machine does not switch on (LED
stays dark).
Cause:
Remedy:
Problem: Fluctuating sound.
Cause 1: Bearing not oiled sufficiently.
Remedy:
Cause 2: Drive belt worn or exhausted.
Remedy:
Cause 3: Drive belt oily.
Remedy:
Mains lead not connected correctly.
Check connection, push plug in firmly.
Oil the bearing: see section entitled
‘Fitting the platter’.
Replace drive belt.
Clean drive belt, pulleys and / or platter
with methylated spirit on a cloth.
Caution:
Keep methylated spirit away from the
acrylic parts, as they could crack.
See also the section entitled ‘Care of the
machine’.
Problem: Unwanted hum
Cause: The G10 or a device connected to it is
not earthed.
Remedy:
Connect a separate chassis earth wire
(G10: earth terminal ‘GND’ to earth
clamp on the machine to which it is
connected).
34
Technische Daten / Specification
Prinzip / Principle Riemenangetriebenes High-End Laufwerk im schweren Spezialchassis mit
Körperschallabsorber
High-End belt-driven turntable mounted in special heavy chassis with
structural sound absorber
Antrieb / Motor Quarzgeregelter Synchronmotor mit DSP-gesteuerter, exakter Optimierung
der Kurvenform der Motorspulenspannung. Gleichlaufabweichung des Motors
nicht messbar.
Quartz-controlled synchronous motor with precision DSP-controlled
optimisation of motor coil voltage curve. Wow and flutter of motor not
measurable.
Drehzahl / Rotational speed
Gleichlaufschwankung / Speed fluctuation +- 0,02 %
Rumpelgeräuschabstand / Rumble 82 dB
Plattenteller / Disc platter 4,4 kg schweres Acryl/Aluminium-Laminat. Massive Aluminiumplatte in einem
Arbeitsgang inklusive Lagerbohrung präzisionsgedreht. 32 mm Gesamthöhe.
Laminated acrylic-aluminium, weighing 4.4 kg. Solid aluminium base platter,
precision-machined including centre bore in one process, without re-
Invertiert, gehärteter, polierter Stahl. Eng toleriertes Sinter-Bronze Gleitlager.
Lagertechnologie / Bearing technology
Gesamtgewicht / Overall weight 15 kg
Abmessungen (H x B x T)
Dimensions (H x W x D) 16 x 44,2 x 38 cm
Ausführung / Finish Alusilber mit blauem Acryl / Silver aluminium and blue acrylic
Netzanschluss / Mains power supply 220/240 V / 50 Hz
Steuerschnittstelle / Control interface
Inverted, hardened, polished steel; close-tolerance plain sintered bronze
33 1/3 und 45 U/min, elektronisch umschaltbar
33 1/3 und 45 rpm, electronically switched
chucking. Overall depth 32 mm.
bush.
R
Link
, Automatikeinschaltung über V10
R
Link
, automatic power-on via V10
Tonabnehmersysteme / Pick-up system
Ausgangsspannung / Output voltage 2,2 mV 0,8 mV
Frequenzgang / Frequency response 15 Hz – 40 kHz 20 Hz – 25 kHz
Empfohlene Abschlussimpedanz
Recommended terminal impedance 47 kOhm 500 Ohm – 1 kOhm
Kanalunsymmetrie / Channel asymmetry < 1dB < 0,5 dB
Kanaltrennung / Channel separation 25 dB 35 dB
Nadelnachgiebigkeit / Stylus compliance
Abtastfähigkeit (bei 315 Hz)
Tracking ability (at 315 Hz) > 60 µm > 80 µm
Nadelschliff / Stylus form Elliptisch / elliptical 7,5x18 µm Line contact 6x40 µm
Systemgewicht / System weight 4 g 8,8 g
Empfohlene Auflagekraft
Recommended tracking force 19-24,5 mN (1,9-2,5 g) 17-22 mN (1,75-2,2 g)
Optimale Auflagekraft
Optimum tracking force 20 mN (2 g) 18 mN (1,8 g)
Empfohlener Phonoverstärker
Recommended phono pre-amplifier PH-G10 MM PH-G10 MC
Sonderzubehör / Optional accessories
Technisch begründete Änderungen vorbehalten. / We reserve the right to introduce technical modifications.
C05 C10
10 µm / mN 15 µm / mN
Plattenbeschwerer, Plattenbesen, Acrylabdeckhaube
Platter weight, Platter brush, Acrylic cover
35
elektroakustik GmbH & Co. KG
Herford
Deutschland * Germany
Loading...
