Synology DS1618+ User manual

Synology DiskStation DS1618+

Hardware-installatiehandleiding

Inhoudsopgave

Hoofdstuk 1: Voor u begint

Inhoud van de verpakking 3
Synology DiskStation in een oogopslag 4
Veiligheidsrichtlijnen 5

Hoofdstuk 2: Hardware-installatie

Hulpmiddelen en onderdelen voor de installatie van de schijf 6
Schijven installeren 6
Uw DiskStation opstarten 9
Een RAM-module aan DiskStation toevoegen 10
M2D17-adapterkaart aansluiten op DiskStation 12
Een netwerkinterfacekaart toevoegen 14
Systeemventilator vervangen 16

Hoofdstuk 3: DSM installeren op DiskStation

DSM installeren met Web Assistant 19
Meer weten 19

Bijlage A: Specicaties

Bijlage B: Tabel ledindicatielampjes

Synology_HIG_DS1618+_20171121

2

Hoofdstuk

Voor u begint

Bedankt voor de aankoop van dit Synologyproduct! Controleer voor u begint met de installatie van uw nieuw
DiskStation de inhoud van de verpakking om zeker te zijn dat u de onderstaande onderdelen hebt ontvangen
Lees ook aandachtig de veiligheidsinstructies om persoonlijk letsel of beschadiging van uw DiskStation te
voorkomen.

Inhoud van de verpakking

Hoofdeenheid x 1 AC-netsnoer x 1

RJ-45 LAN-kabel x 2

1

Schroeven voor 2.5" harde schijven x 28

Harde-schijadesleutel x 2

3

3

Synology DiskStation in een oogopslag

Nr. Artikelnaam Locatie Beschrijving

1

2

3

4

5

6

7

8

9

10

11

Statusindicatielampje

Alarmindicatielampje

Aan-uitknop

LAN-indicatielampje

Schijfstatusindicatielampje

Schijade Installeer hier de schijven (harde schijven of SSD-schijven).

USB 3.0-poort op

voorpaneel

Schijadevergrendeling Vergrendel of ontgrendel schijaden.

Voedingspoort

Ventilator

PCI Express-

uitbreidingssleuf

Voorzijde

Toont de status van het systeem. Voor meer informatie zie "Bijlage B: Tabel
ledlampjes".

Toont waarschuwingen m.b.t. ventilator of temperatuur. Voor meer informatie
zie "Bijlage B: Tabel ledlampjes".

1. Druk op de aan-uitknop om uw DiskStation in te schakelen.

2. Om DiskStation uit te schakelen, drukt u op de aan-uitknop en houdt u
deze ingedrukt tot u een geluidssignaal hoort en het ledlampje van de
voeding begint te knipperen.

Toont de status van de netwerkverbinding. Voor meer informatie zie
"Bijlage B: Tabel ledlampjes".

Toont de status van de geïnstalleerde schijven. Voor meer informatie zie
"Bijlage B: Tabel ledlampjes".

Sluit externe harde schijven of andere USB-apparaten hier aan op de
DiskStation.

Sluit hier het AC-netsnoer aan.

Voert overmatige warmte af en koelt het systeem. Als de ventilator niet goed
werkt, zal het DiskStation een geluidssignaal laten weerklinken

Ondersteunt een PCIe x8-sleuf (x4 link) uitbreidingskaart.

12

Kensington veiligheidsslot Sluit hier een Kensington veiligheidsslot aan.

13

14

15

16

1

Meer informatie over de uitbreidingseenheid van Synology die door uw DiskStation wordt ondersteund, vindt u op

LAN-poort Sluit hier de netwerkkabels aan.

Terug

RESET-knop

USB 3.0-poort achterkant

eSATA-poort

1. Druk op de knop en houd deze ingedrukt tot u een geluidssignaal hoort
om standaard IP-adres, DNS-server en wachtwoord van de
account terug te zetten.

2. Druk op de knop en houd deze ingedrukt tot u een geluidssignaal hoort.
Druk vervolgens opnieuw op de knop en houd deze ingedrukt tot u drie
geluidssignalen hoort om DiskStation terug te zetten naar de status "Niet
geïnstalleerd" zodat DiskStation Manager (DSM) opnieuw kan worden
geïnstalleerd.

Sluit externe harde schijven of andere USB-apparaten hier aan op de
DiskStation.

Sluit hier de externe SATA-schijven of de Synology Expansion Unit1 aan op
het DiskStation.

4 Hoofdstuk 1: Voor u begint

www.synology.com

admin

.

-

Veiligheidsrichtlijnen

Houd het toestel uit de buurt van direct zonlicht en chemicaliën. Zorg ervoor dat de omgeving niet
onderhevig is aan plotse wijzigingen van temperatuur of vochtigheid.

Plaats het product altijd rechtop.

Plaats het apparaat niet in de nabijheid van vloeisto󰀨en.

Haal voor het schoonmaken het netsnoer uit het stopcontact. Neem het apparaat af met vochtige
papieren doekjes. Gebruik geen chemicaliën of schoonmaakmiddelen uit spuitbussen.

Om beschadiging door vallen te vermijden mag het apparaat niet op een wagentje of andere
onstabiele oppervlakken worden geplaatst.

Het netsnoer moet aangesloten worden op de juiste netspanning. Controleer of de geleverde AC­spanning correct en stabiel is.

Zorg dat alle stroomkabels van de stroombron zijn losgekoppeld om de elektrische spanning uit het
apparaat te halen.

Er bestaat explosiegevaar als de batterij wordt vervangen door een verkeerd batterijtype. Zorg voor
adequate afvalverwerking van gebruikte batterijen.

5 Hoofdstuk 1: Voor u begint

Hoofdstuk

Hardware-installatie

Hulpmiddelen en onderdelen voor de installatie van de schijf

• Een schroevendraaier (alleen voor 2.5"-schijven)

• Minstens een 3.5" of 2.5"-SATA harde schijf (Ga naar

Waarschuwing:

gegevens gewist. Maak voor de installatie een back-up van belangrijke gegevens.

als u een schijf installeert die gegevens bevat, formatteert het systeem de schijf en worden alle

Schijven installeren

1

Druk op het onderste deel van de harde-schijade om de hendel eruit te laten springen.

www.synology.com

voor compatibele schijfmodellen.)

2

6

2

Trek aan de greep van de harde-schijade in de hieronder aangegeven richting om de harde-schijade eruit te

halen.

3

Plaats de schijven in de schijades.

Voor 3.5"-schijven:

•

schijf in de schijade. Plaats vervolgens de bevestigingspanelen om de schijf te bevestigen.

Voor 2.5"-schijven:

•

ze op een veilige plek. Plaats de schijf in de blauwe zone (hieronder afgebeeld) van de schijade. Draai de

lade ondersteboven en draai de schroeven vast om de schijf te bevestigen.

verwijder de bevestigingspanelen aan weerskanten van de harde-schijade. Plaats de

verwijder de bevestigingspanelen aan weerskanten van de harde-schijade en bewaar

7 Hoofdstuk 2: Hardware-installatie

4

Duw de geplaatste harde-schijade in de lege harde-schijfsleuf.

Opmerking:

5

Druk de handgreep in tot deze in hetzelfde vlak ligt als het voorpaneel om de harde-schijade op zijn plaats te

zorg ervoor dat de lade volledig ingeduwd is. Zo niet, werkt de schijf mogelijk niet correct.

houden.

6

Steek de harde-schijadesleutel in het harde-schijadeslot en draai hem naar rechts (in de positie "I") om de
hendel van de harde-schijade te vergrendelen. Haal vervolgens de sleutel eruit.

7

Herhaal de bovenstaande stappen om de andere schijven die u hebt voorbereid te monteren.

8

De schijven worden als volgt genummerd.

Opmerking:

optimaal te benutten.

als u een RAID-volume wilt maken, installeert u best schijven van dezelfde grootte om de schijfcapaciteit

8 Hoofdstuk 2: Hardware-installatie

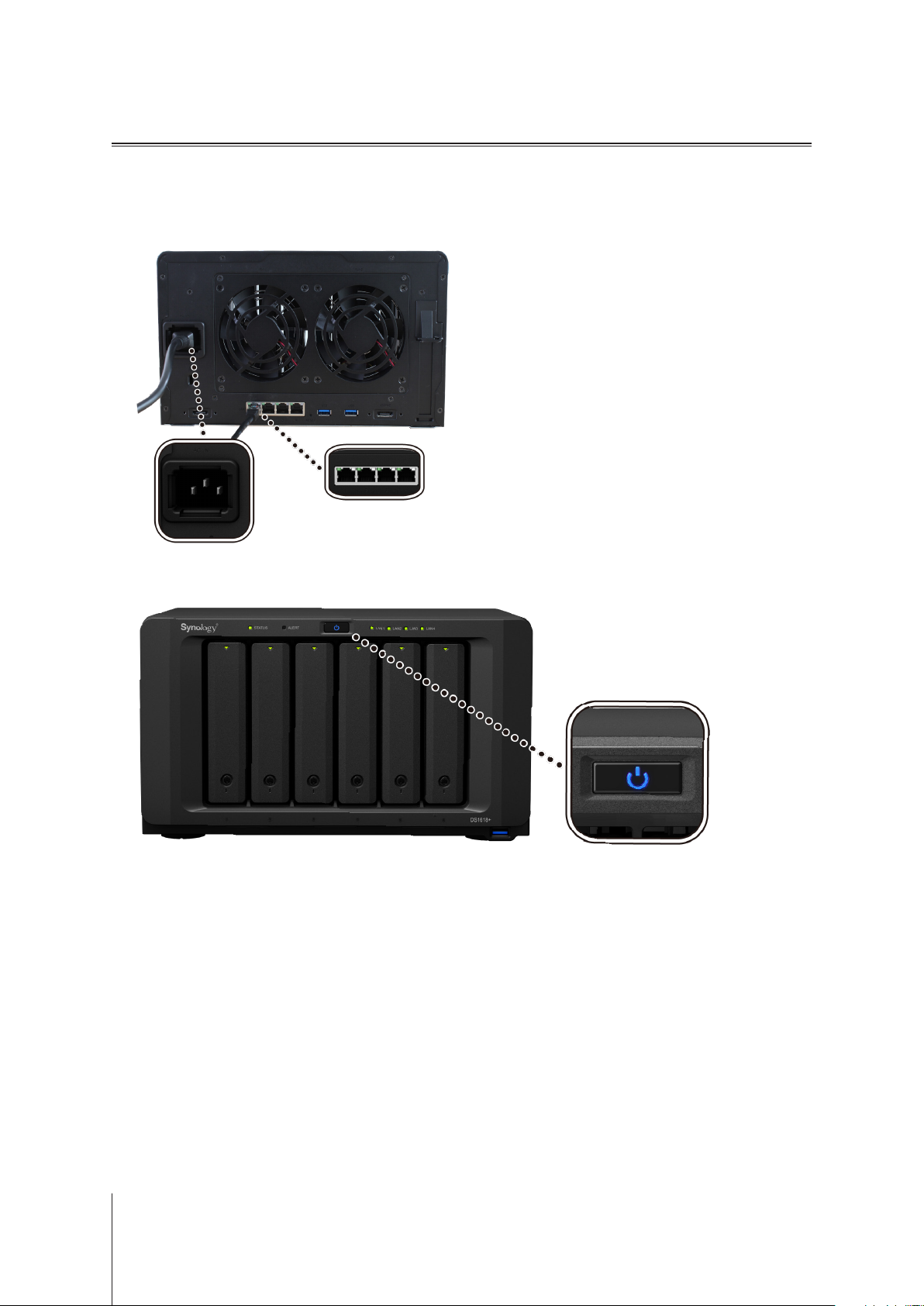

Uw DiskStation opstarten

1

Gebruik de LAN-kabel om DiskStation aan te sluiten op uw switch, router of hub.

2

Verbind een uiteinde van het netsnoer met de voedingspoort van het DiskStation en het andere met het
stopcontact

3

Druk op de aan-uitknop.

Gefeliciteerd! Uw DiskStation is nu online en detecteerbaar via een netwerkcomputer.

9 Hoofdstuk 2: Hardware-installatie
