Synology DS-101 User Manual

DS-101 Disk Station

使用手冊

（Document #: SDS2.0-050610_cht）

Based on DS2.0 Ver. 2.0200

著作權標示

本軟體産品（包含但不限於電腦程式內所含之相關媒介物、影像、圖片、動畫、視訊、

音效、音樂、文字、及小應用程式）、及其所附之手冊與其他書面資料、線上或電子文件

等（以下合稱「軟體産品」），其所有權、著作權及其它智慧財産權均屬群暉科技股份有

限公司（Synology Inc.）所有。除經群暉科技股份有限公司之書面明確授權外，本軟體

産品之提供並不代表上述任何權利之授與。

© 2004-2005 著作權屬於群暉科技股份有限公司所有，並保留所有權利。

註冊商標

Synology 及其它群暉科技股份有限公司（Synology Inc.）所有産品之名稱，均系群暉

科技股份有限公司所使用或註冊之商標或標章。

Microsoft、Windows、Windows NT、Internet Explorer 系 Microsoft Corporation 之

商標。

Apple、Macintosh、Mac、Mac OS 系 Apple Computer Inc.之商標。

本軟體産品所提及之産品及公司名稱可能系其他公司所有之商標。

1

有限保固

群暉科技股份有限公司（Synology Inc.）對於所銷售的産品，在一般正常使用下，提供有

限責任産品保固。保固服務只提供給直接透過群暉科技或是經由本公司授權的經銷商或零

售商購買的原購買者。群暉科技保證其産品的硬體部分在材料和製作過程上沒有疏失，並

自購買日起提供一年的保固。如果産品在保固期限內故障，請洽當地經銷商來獲得協助。

在報修之前，請您務必先準備好購買證明與産品資料（包括型號、序號與保固條碼）。

DS-101 Disk Station 是個「准系統」産品，因此群暉科技不對其選購的硬碟提供保固。

群暉科技保留未經通知隨時更新、修改其産品、軟體或相關文件的權利。

群暉科技不保證儲存在 DS-101 Disk Station 上的資料是安全無虞、不致遺失的。因此群

暉科技提醒您要定期備份您的資料。

修改條款

群暉科技股份有限公司（Synology Inc.）保有在不另通知的情況下修改、變更、說明及

解譯的權利。定期性的更改資料，將會同時放入本出版品。且會在本手冊發行新版時予

以付梓印刷。

2

安全須知

使用前請仔細閱讀本須知，並保留此頁已備將來參考。

請仔細閱讀並遵守所有的警告標示與說明。

1.

切勿將產品放置在直接受陽光曝曬或靠近化學藥劑的場所。請確保其所

2.

在環境恆定溫度與溼度的維持。

清潔時，先將電源插頭及所有線路拔下，再以濕布擦拭即可。切勿使用

3.

化學或噴霧式清潔劑。

切勿將產品靠近水源。

4.

切勿將產品放置在不穩定的推車、檯子或桌面上，以免產品滑落而損害。

5.

務必使產品直立放置於平面上。切勿讓其橫置如下。

6.

3

本產品外殼的側面及上方留有凹槽及開口作為通風散熱用。為確保機器

7.

運作正常，避免機身過熱，請勿堵住或封閉這些開口。

本產品的工作溫度介於 50°F 到 95°F (10°C to 35°C) 之間。請確保其

8.

放置的場所通風良好。

與本產品所連接的線路和裝置必須能提供本產品正常的電量，以確保其

9.

運作正常。為避免電路超載，切勿讓供應電源的線路承擔任何風險。

使用本產品時，請留意當地電壓指示。如果您無法確定，請洽詢經銷商

10.

或當地電力公司。

請勿放置任何物品於電源線上，更勿將產品置放在出入口，以免遭到踐

11.

踏。

請勿自行修護本產品。因為不當的拆移，可能會導致觸電或其他不良後

12.
果。因此，有任何維修問題，請洽合格修護員。

4

目錄

著作權標示
有限保固
安全須知

關於本說明書
第一章 認識您的 DS-101 Disk Station

1.1 序言

1.2 準備開始

1.3 安裝硬碟

1.4 Synology DS-101 Disk Station 應用範圍

1.5 Synology DS-101 Disk Station 的優點

1.6 限制事項

1.7 軟體特性

1.8 硬體規格

第二章 認識硬體

2.1 DS-101 Disk Station 外觀說明

2.2 LED 燈號說明表

第三章 安裝您的 DS-101 Disk Station

3.1 DS-101 Disk Station 快速安裝指南

3.2 使用要訣 – 若您沒有 DS Resource CD，您也可以用下列方法操作和管

理 DS-101 Disk Station

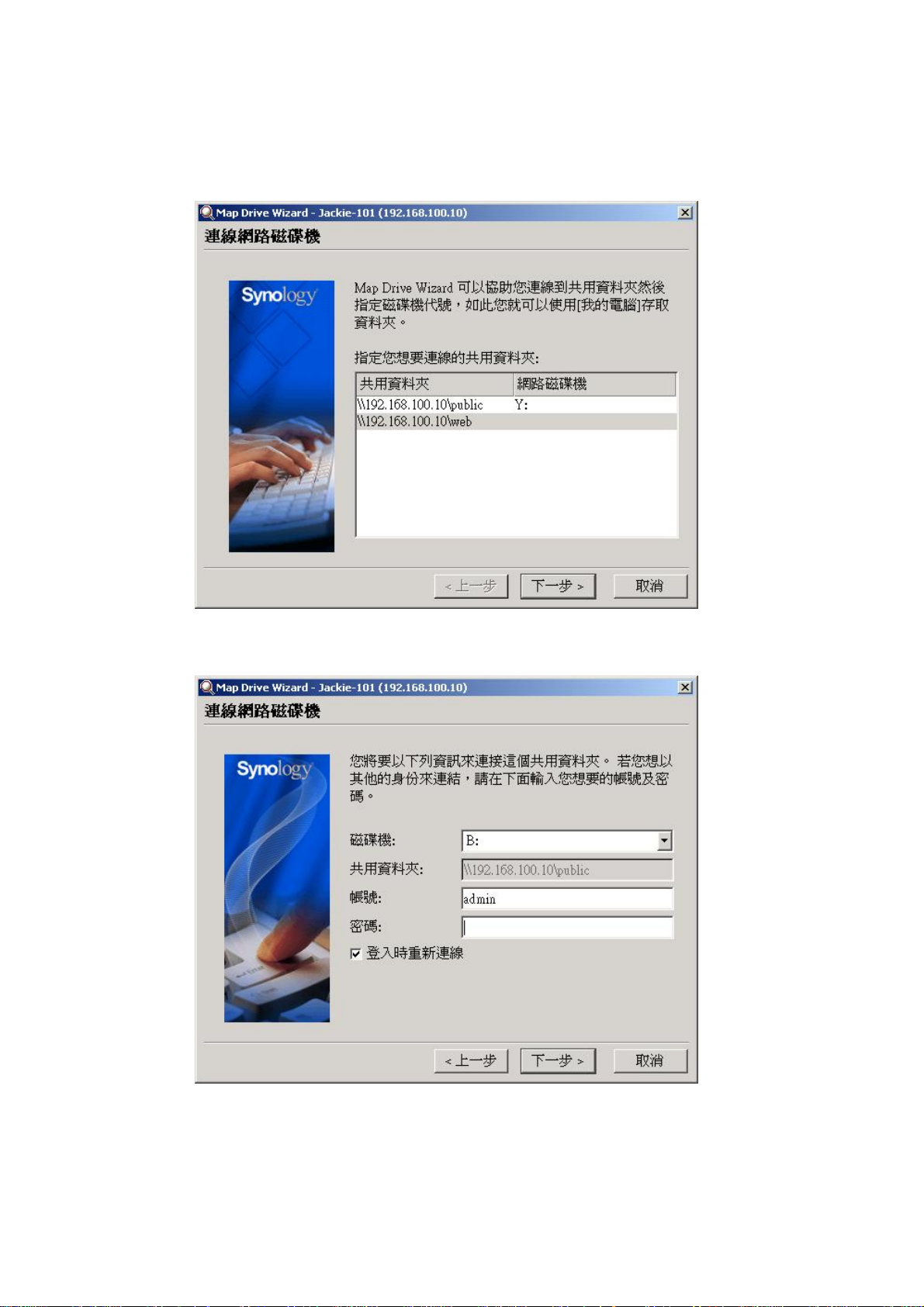

1. 從 PC 複製或連結 DS-101 Disk Station 上的資料

2. 從 PC 或 Mac 直接使用 Microsoft Internet Explorer 連線 DS-101 Disk

Station 作管理

5

第四章 管理您的 DS-101 Disk Station

4.1 首頁

1. 資訊摘要

2. 系統狀態

3. 日誌

4. 關於

4.2 系統（系統設定）

1. 使用者帳號

2. 使用者群組

3. 共用資料夾

4. 時間

5. 硬碟休眠

4.3 網路（網路設定）

1. 區域網路

2. Win╱Mac OS

3. 系統服務

4. 郵件

4.4 工具箱

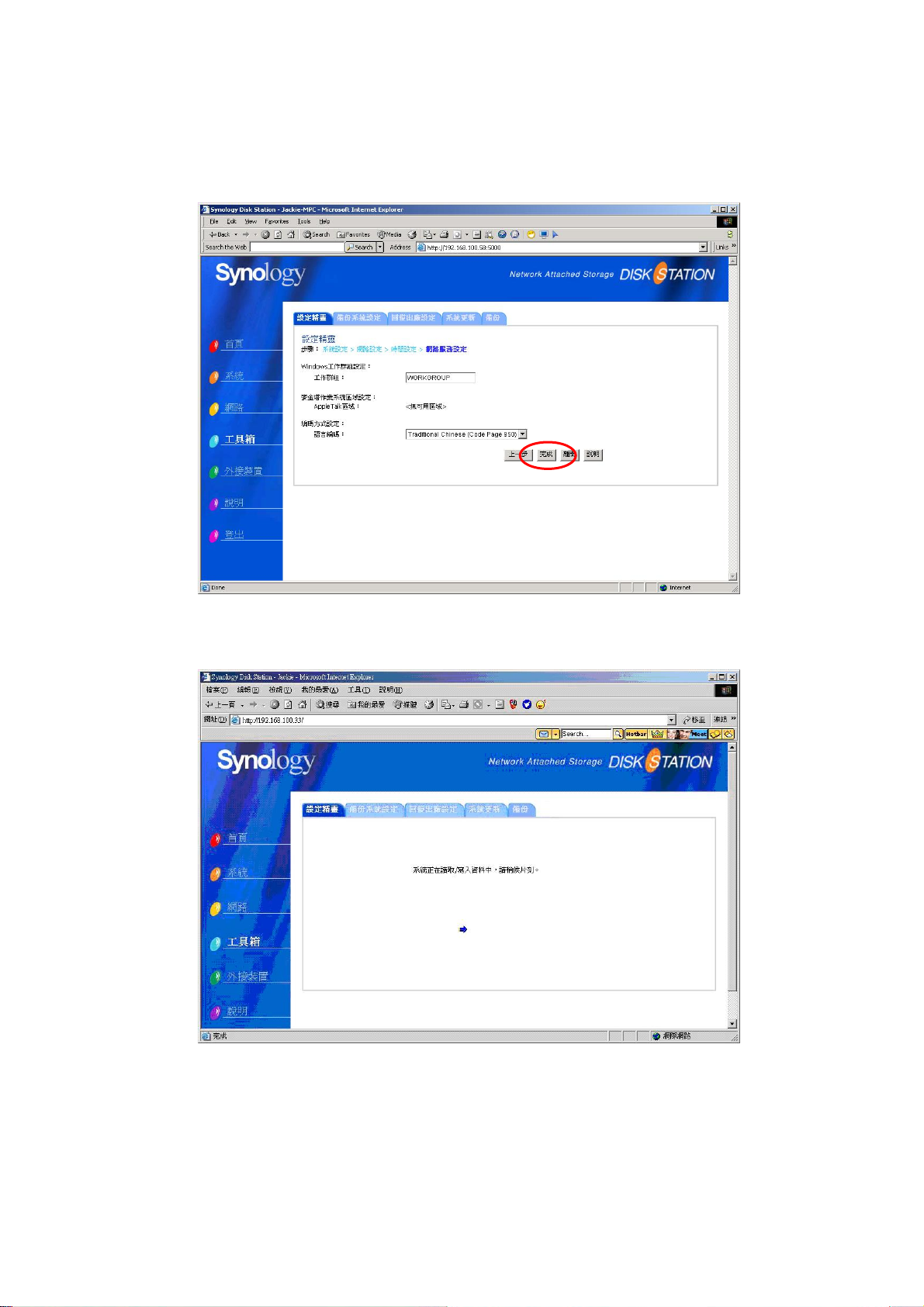

1. 設定精靈

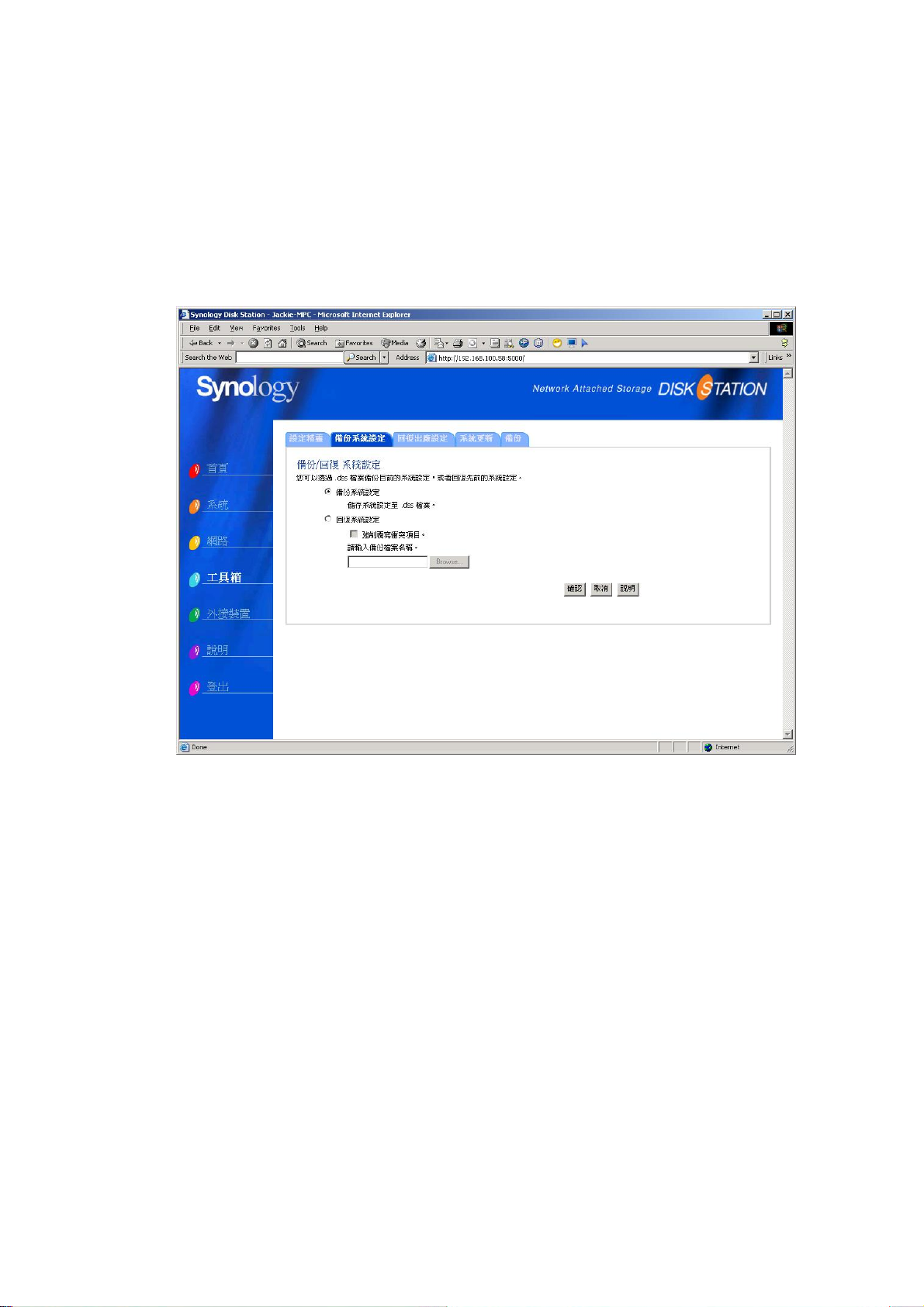

2. 備份系統設定

3. 回復出廠設定

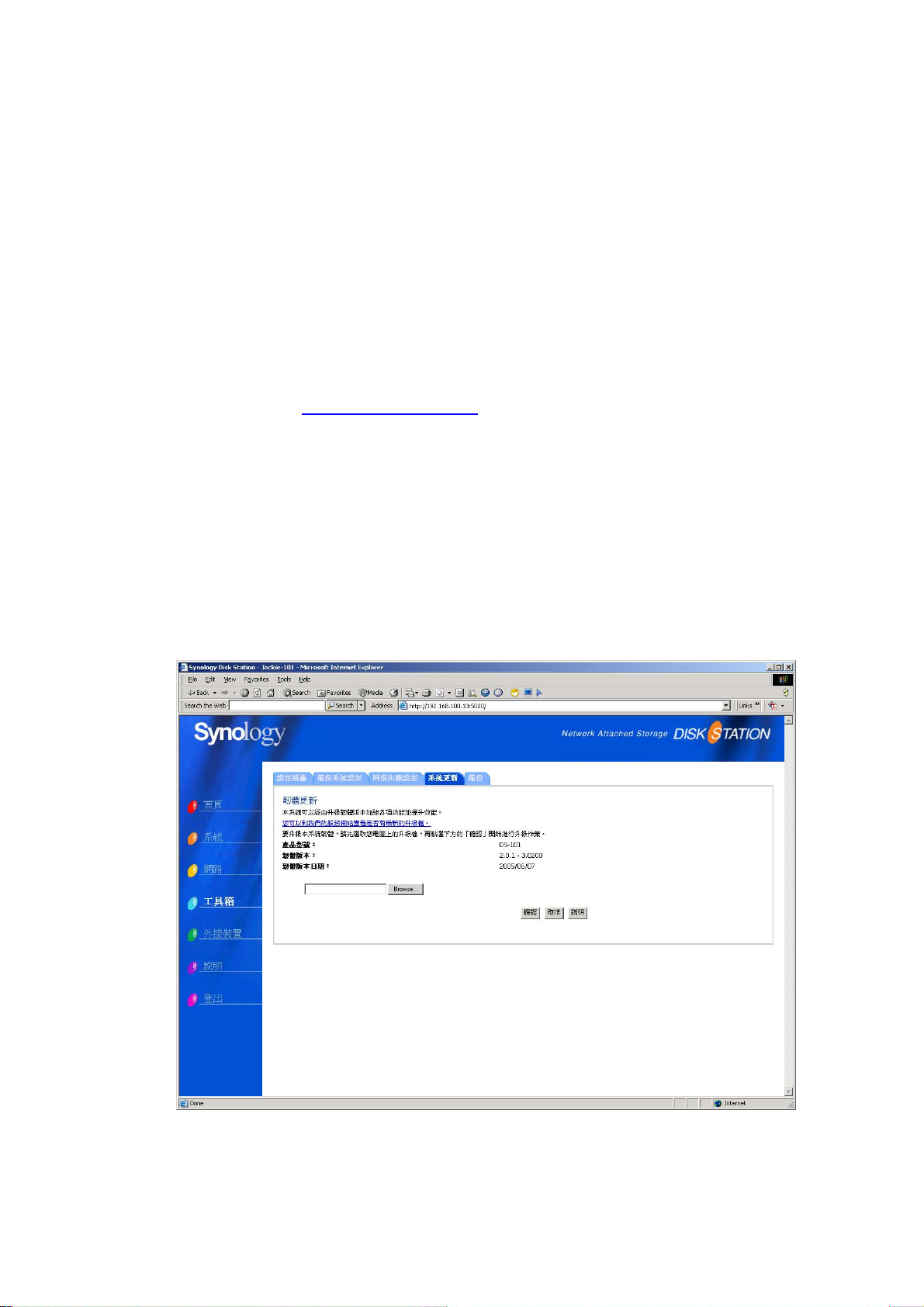

4. 系統更新

5. 備份

4.5 外接裝置（USB 裝置設定）

1. USB 磁碟

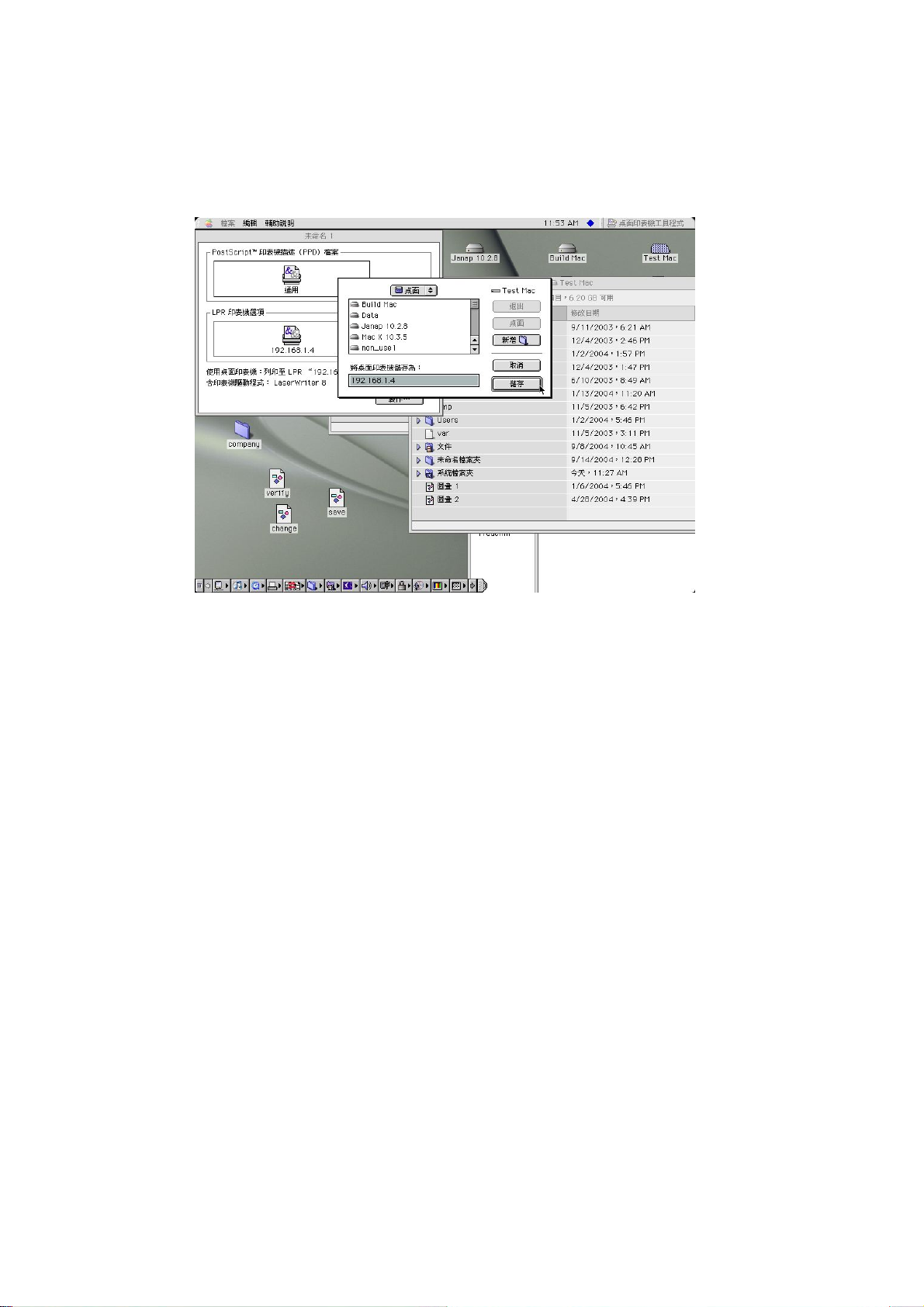

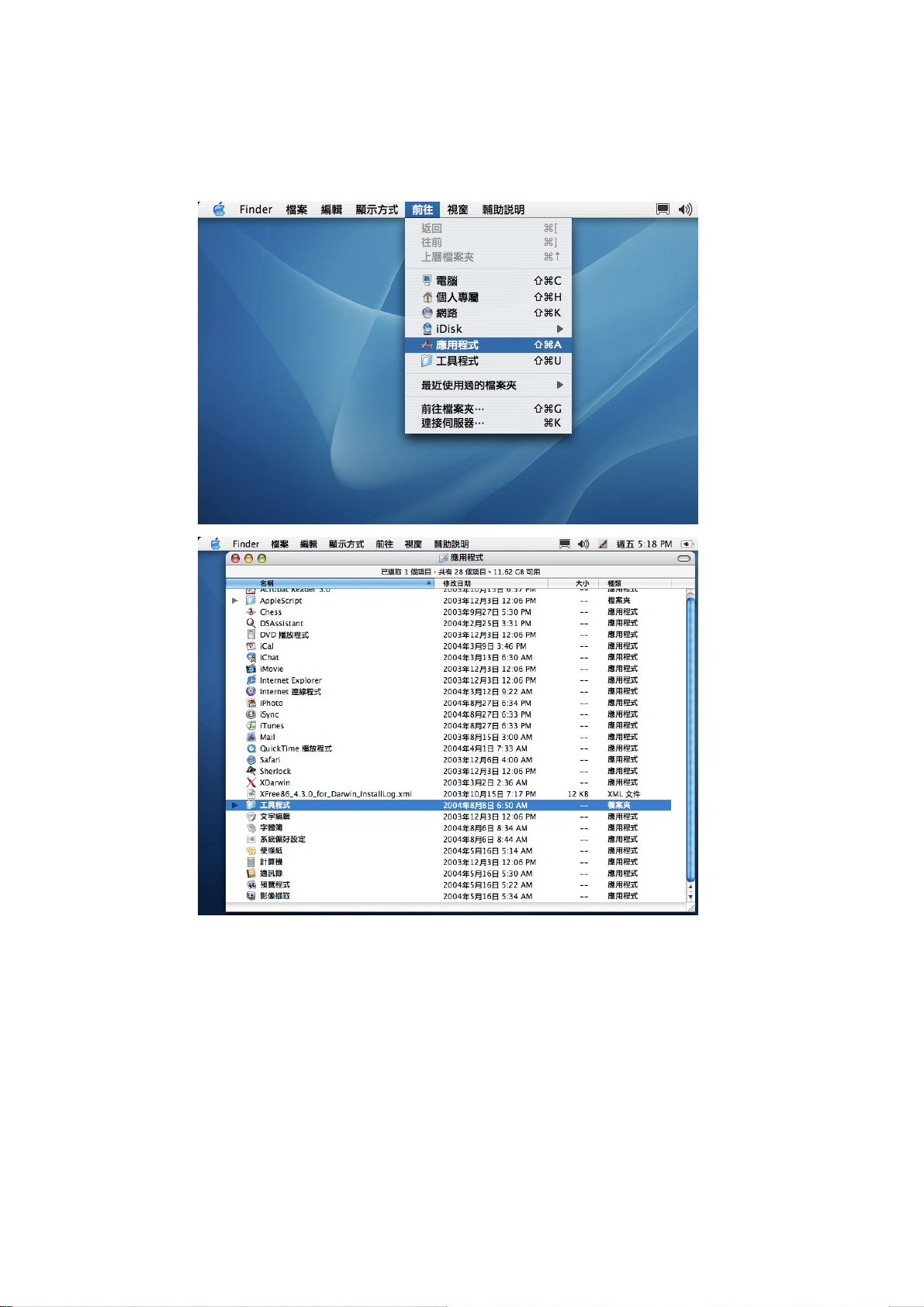

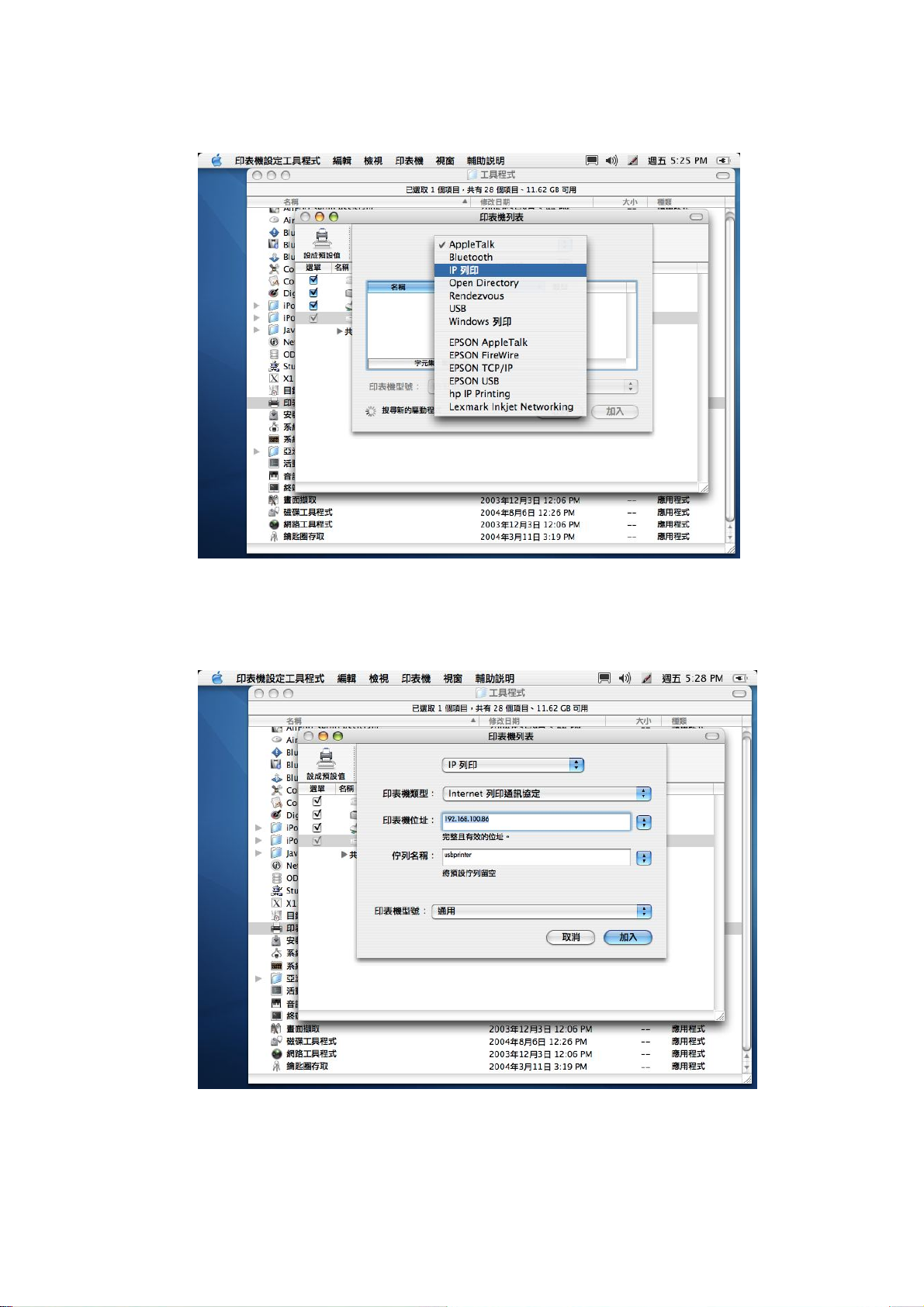

2. USB 印表機

6

3. 連結 USBCopy 資料夾

第五章 操作 Data Replicator

5.1 開始之前

5.2 Data Replicator 操作方法

第六章 障礙排除

1. 我裝上硬碟後，DS-101 Disk Station 還是無法運作

2. 我把 USB 裝置插入 DS-101 Disk Station 上的 USB 埠後，無法在網路上

的芳鄰裡看到 USB share 的資料夾

3. 我已經成功地設定好 USB 印表機，可是印表機卻突然無法運作

4. 我無法刪除 DS-101 Disk Station 裡的資料夾

5. 安裝完畢後，我在電腦上搜尋不到 DS-101 Disk Station 的系統

6. 我的 Mac 無法使用 USB 印表機

7. DS-101 Disk Station 一開機後就自動關機

附錄 A 建議週邊設備

1. 建議硬碟

2. 建議 USB 印表機

3. 建議數位相機

附錄 B 技術協助

1. 硬體問題

2. 韌體升級

3. 安裝問題

7

關於本說明書

本說明書涵蓋了 Synology DS-101 Disk Station 的硬體介紹、安裝說明、操作指導、障礙排除…

等說明。每一個章節都提供了您所需要的詳細資訊，並幫助您清楚地認識Synology DS-101 Disk

Station。我們期待您愉快地使用 Synology DS-101 Disk Station！

本說明書分成六個章節，並包含兩個附錄說明

第一章，認識您的 DS-101 Disk Station

本章詳細介紹 Synology DS-101 Disk Station 的所有特性。
第二章，認識硬體

本章說明面板上各 LED 燈號的意義和連接埠的功能。
第三章，安裝您的 DS-101 Disk Station

本章說明安裝 DS-101 Disk Station 的步驟並提供連結 DS-101 Disk Station 的要訣。
第四章，管理您的 DS-101 Disk Station

本章按順序介紹 DS-101 Disk Station 管理介面上的所有基本和進階功能。
第五章，操作 Data Replicator

本章說明安裝 Data Replicator 的步驟及操作方法。
第六章，障礙排除

本章針對一些常見的安裝及操作問題提供解答。
附錄 A，建議週邊設備

在這裡我們列出我們建議的硬碟、USB 印表機和數位相機。
附錄 B，技術協助

在這裡我們說明提供您技術協助的管道。

8

第一章 認識您的 DS-101 Disk Station

1.1 序言

恭喜您購得 Synology DS-101 Disk Station！Synology DS-101 Disk Station 是專為

SOHO 族和家庭用戶設計的三合一伺服器。整合了檔案伺服器、備份伺服器和印表機伺服器，

Synology DS-101 Disk Station 能夠滿足 SOHO 族和家庭用戶檔案儲存與分享、自動備份檔案

和分享 USB 印表機的功能需求。它也能當作 FTP 伺服器來使用，有了它，您就可以透過網路

上傳或下載資料。

首先，Synology DS-101 Disk Station 可以作為一個檔案伺服器。您可以將檔案儲存在上

面，然後透過網路就能分享給其他人。像文件、藝術作品、電子表格、簡報投影片、電子郵件、

照片、錄下來的節目和音樂，舉凡這些檔案都可以存到 DS-101 Disk Station 上。您也可以將這

些檔案與您的同事或家人分享。在 Synology DS-101 Disk Station 面板上有三個 USB
以接上 USB 磁碟來擴大儲存空間；您也可以接上像隨身碟或數位相機的 USB 裝置，然後就可

以直接把 USB 裝置上的資料複製到 DS-101 Disk Station 裡。您無須打開電腦，只要將 USB 裝

置裡的資料複製到 DS-101 Disk Station 上後，就可以繼續使用您的 USB 裝置。

再來，Synology DS-101 Disk Station 也可以作為一個備份伺服器。安裝好 Synology Data

Replicator 之後，做幾個設定，DS-101 Disk Station 就可以自動幫您備份檔案。為避免檔案遺

失或損毀，您也可以再將 DS-101 Disk Station 上的資料備份到外接的 USB 磁碟裡。對於像設

計師、醫師、建築師、會計師、業務或高級主管，備份檔案是再重要也不過的事了。但是這樣的

動作卻常常被忽略，因為備份檔案往往要花上許多時間。所以，現在就讓 Synology DS-101 Disk

Station 幫您吧！您可以設定即時或自動做檔案備份，然後再也不用為麻煩的備份工作煩惱了！

Synology DS-101 Disk Station 還可以作為一個印表機伺服器。因為它提供 USB 印表機

分享的功能，您只要接上一台 USB 印表機，透過網路，就可以讓全公司或全家人使用它印出檔

案。它幫您省下了寶貴的金錢、時間和空間！

不只是一個三合一伺服器，Synology DS-101 Disk Station 還提供您 FTP 的服務喔！您

可以直接在 DS-101 Disk Station 的管理介面上使用 FTP 服務來上傳或下載資料，也可以用它

埠，您可

與朋友分享雙方的檔案喔！上班族也可以把檔案資料用 FTP 放到網路上，就可以在任何有網路

的地方抓資料，而不用把資料帶著跑。

除了既有的功能，Synology DS-101 還新增了一項更優秀的功能：Synology Web

Station。新的 Synology DS-101 Disk Station 可以做靜態網頁伺服器。有了 Synology Web

Station，SOHO 族就可以自行架一個業務行銷專用的網站，供客戶瀏覽。家用者也可以為家人

架一個家族網站，將豐富有趣的家庭生活與親人分享。Synology Web Station 讓您享有輕鬆和

樂趣!

對像您這樣的 SOHO 族和家庭用戶，Synology DS-101 Disk Station 是個極有用又好用

9

的工具。有了它，儲存、分享、備份和列印檔案就可以變得很簡單。它安裝方便又好操作，使用

時也安靜無聲。您不用付出很多，就可以擁有這個好幫手。相信您已經在使用它的好處了！

10

1.2 準備開始使用

在您開始使用之前，請先詳細閱讀本使用手冊，並按照手冊裡的說明使用。請將本使用手

冊收置在安全的地方以便將來參考。

內容物清單

在您開始使用前，請先打開盒子一一檢查包裝盒內是否包含下列的各個組件。

警告：不包含硬碟！請自行準備一顆 3 1/2 吋的硬碟，並將 jumper
調整至 Master 的位置。

1. DS-101 Disk Station

2.DS Resource CD 安裝光碟

3. 2 公尺長的 RJ-45 網路線 4. 變壓器

5. 電源線 6. DS-101 Disk Station 快速安裝說明

7. 硬碟組裝零件包

×2 ×4 ×2

×4 ×2

11

1.3 安裝硬碟

硬碟安裝完畢後請在十秒內按壓 RESET 鍵兩次，DS-101 Disk

Station 會發出兩次嗶聲並開始進行硬碟格式化。格式化完成之後，
DS-101 Disk Station 才能作業。詳細方法請參考下面第八、第九點。

1. 準備一顆全新或從未在 DS-101 Disk Station 作過格式化的 3 又 1/2 吋 IDE 硬碟。

2. 在硬碟的兩邊以螺絲鎖上支架。

3. 將有 USB COPY 按鈕的盒蓋掀開，請小心避免與主機板的 USB 連接線脫落。

13

4. 將已鎖上支架的IDE 硬碟接上電源線並接上排線。

5. 平穩放好硬碟及其支架，並以螺絲鎖到主機板上，貼上兩張鋁箔貼紙。

6. 調整 IDE 硬碟排線，把 USB 連接線繞至 IDE 硬碟排線前的位置放妥，再將盒蓋扣

上。

7. 最後用剩下的兩顆螺絲鎖緊在 DS-101 Disk Station 後面板上的螺絲孔，即安裝完畢。

警告：上述步驟進行時請勿接上電源！

14

8. 接上電源與變壓器，按下 Power 開機鈕，此時機殼前方的 POWER LED 會因內部硬

體正在作檢查而開始閃爍約 40 秒，內部硬體檢查完畢後 POWER LED 即恆亮。

9. 用針狀物按壓機殼後方的 RESET 鍵約 4 秒直到聽見嗶聲，並立刻再重複按壓一次，

當聽見 DS-101 Disk Station 會發出 2 個嗶聲後即表示操作正確並開始進行硬碟格式

化。

當該硬碟曾在 DS-101 Disk Station 上作過格式化，DS-101 Disk Station 並不會再次格

式化這顆硬碟，僅會回復 IP、DNS、admin 帳號與 guest 帳號的設定值。

警告：硬碟內的所有資料在格式化後都將被清除！

警告：使用 DS-101 Disk Station 時請勿讓其橫置或堵住面板上
的散熱孔！

15

1.4 Synology DS-101 Disk Station 應用範圍

Synology DS-101 Disk Station 運用尖端創新的科技技術，是個專為下列使用者設計的

NAS 裝置。

小型辦公室和家庭辦公室

小型辦公室用戶像會計師、藝術類設計師、牙醫、律師，和房地產仲介這類的工作者常常

沒有將他們儲存在PC 或Mac 硬碟上的資料作備份，而某天可能硬碟受到損害就流失了所有生

意上的重要資料。Synology DS-101 Disk Station 全面滿足您儲存、分享、備份和列印資料的多

種需求。

由於預算有限，SOHO 族和家庭用戶通常買不到一個負擔得起又好用可擴充的伺服器。

通常 SOHO 族在購買時可能會考慮到幾點：安裝管理方便、使用可靠安靜、多功能、可擴充容

量大小、可兼作印表機伺服器、可直接插入連接其他裝置…等因素。而群暉 Synology 可以跟您

保證，有了 Synology DS-101 Disk Station，您就有一台擁有上述所有好處的伺服器。

對 SOHO 族和家庭用戶來說，Synology DS-101 Disk Station 是個便利又可全面滿足您

需求的伺服器。倘若您舊的伺服器儲存容量已接近飽和，您就可以選擇低成本的Synology

DS-101 Disk Station 作您快速又理想的擴充設備。

教育單位

不用花太多錢，小班級的學生也可以利用Synology DS-101 Disk Station 來儲存、交換分

享、備份和列印檔案資料。同樣地，學校也是可以購買便利的Synology DS-101 Disk Station 來

提昇教育資源。

16

家庭用戶

由於家庭寬頻網路和多媒體的使用量成長，相對地也增加了對能夠大量儲存音樂、影像、

或動畫的系統需求。為豐富您的數位家庭生活，您可以用Synology DS-101 Disk Station 儲存上

千個從網路上下載的MP3 音樂檔案，然後透過家裡的網路連線就可以分享這些檔案，從您的個

人電腦上播放出這些音樂。不只是音樂檔，您也可以儲存數位照片或動畫（image 檔）在Synology

DS-101 Disk Station 上，然後透過DS-101 內建的FTP 檔案傳輸伺服器功能，在網際網路上和

好友分享。您只需要按下前面板上的COPY 鈕，就可以將USB 裝置上的檔案資料複製、儲存到

Synology DS-101 Disk Station 上。快速又簡單！

對家庭用戶來說，Synology DS-101 Disk Station 方便安裝、好設定，操作又簡單。它可

以當作您網路上的DHCP（動態主機配置協定）伺服器。將Synology DS-101 Disk Station 接上

IP 分享器，或是區域網路上的switch/hub，就可以自動搜尋DHCP 服務並取得一個IP 位址。其

他用戶端就可以透過網路使用Synology DS-101 Disk Station。

網際網路服務提供廠商（ISP）

網際網路服務提供廠商也可以利用空閒時間，透過固定的IP 位址使用Synology DS-101

Disk Station 幫客戶預先下載ISP 服務中心上的多媒體檔案，這樣就可以避免掉網路忙線時的那

段等待時間。

17

私人備份（對象：管理人員、業務行銷人員）

Synology DS-101 Disk Station 能夠解決您備份筆記型電腦和桌上型個人電腦的麻煩。

DS-101 Disk Station 免費附上的Data Replicator 軟體可以幫您Windows 作業系統的個人電腦

或筆記型電腦作資料備份。筆記型電腦上的資料會在與網路斷線時備份到本機磁碟上，當您再度

連線上網路後，資料就會自動儲存到DS-101 Disk Station 上。

可攜式裝置

重量輕、體積又小的Synology DS-101 Disk Station 讓您方便攜帶資料到客戶公司做商業

簡報、資料儲存與分享，和印表機分享。

18

1.5 Synology DS-101 Disk Station 的優點

三合一伺服器

Synology DS-101 Disk Station 是一台三合一伺服器。檔案伺服器可以儲存和分享檔案；

備份伺服器可以自動幫Windows 用戶端做資料備份；印表機伺服器可以讓USB 印表機透過區

域網路連線來分享使用。

低成本

Synology DS-101 Disk Station 就是一台低成本的三合一伺服器。 因為系統內建了Linux

作業系統，您就不用再花錢買作業系統的認證許可。您也可以直接透過Web 管理介面管理

DS-101 Disk Station，而不需要使用控制台。

安裝便利

Synology DS-101 Disk Station 的安裝條件簡單，使用起來也十分方便。您只需要插上電

源線，連接上RJ-45 網路線，再打開電源按幾下滑鼠做安裝設定，DS-101 Disk Station 就可以

當作您的三合一伺服器使用了。

使用方便

您可以透過以網頁架構的人性化管理介面和線上說明，輕鬆地管理使用Synology DS-101

Disk Station。

功能強大的伺服器管理軟體

有了群暉 Synology 的系統軟體，DS-101 Disk Station 對SOHO 族和家庭用戶來說是一

台功能強大的三合一伺服器。

z 支援 Microsoft Network / CIFS 和 Apple Network / AFP / AppleTalk、TCP / IP、FTP

傳輸協定

z 多國語言： 支援 Windows 98 / Me / NT 4.0 / 2000 / XP / Windows Server 2003 和

Mac OS 7.x, 8.x, 9.x, 10.x

z 共用資料夾安全設定

z 事件通知

z Synology Data Replicator 自動備份Windows 用戶端檔案

z 操作方便的管理介面和說明

z 提供網路時間協定 Network Time Protocol (NTP)

z 硬碟休眠

無噪音

無風扇設計提供使用者安靜、無噪音的辦公環境。

20

USB 2.0 埠支援

DS-101 Disk Station 上有三個USB 2.0 埠可以使用。只要將USB 磁碟插入Synology

DS-101 Disk Station，您就立刻擁有另一個額外的儲存空間。您也可以將這個外接的USB 硬碟

用來備份系統上的資料。

可直接插入數位相機或隨身碟

只要將您的數位相機或隨身碟接上Synology DS-101 Disk Station、按下前面板的COPY

鈕，您錄下來的影像或拍的照片就會上傳到安全、可分享的共用資料夾，您就可以和同事、朋友

分享您的歡樂時光。

21

1.6 限制事項

1. DS-101 無論是否透過USB Hub 最多只支援一台USB 印表機

2. DS-101 最多可支援三台USB 磁碟，但不支援透過USB Hub 連接USB 磁碟或是多功能讀

卡機

3. USB COPY 功能僅支援小於4GB 的USB 磁碟，且為FAT32 格式

4. 部分廠牌數位相機因被定義為「靜態影像裝置」（still Image device）故僅支援USB COPY

功能，如Canon（佳能）

5. 在連接USB 裝置前，請先參考「建議事項」

6. DS-101 對Mac 使用者只支援有PostScript 的USB 印表機

22

1.7 軟體特性

通訊協定：

TCP/IP

AppleTalk

網路檔案通訊協定：

Microsoft Networks CIFS

Apple File Protocol AFP 3.0

支援的用戶端類型：

Microsoft Windows 98 / ME / NT 4.0 / 2000 / XP / Windows Server 2003

Apple Macintosh OS 7.x, 8.x, 9.x, 10.x

網路設定：

手動設定

自動由DHCP 取得IP 位址
管理：

Assistant（自動搜尋網路上的系統）

網頁架構管理介面
網路服務：

網路時間協定Network Time Protocol (NTP)

檔案傳輸協定File Transfer Protocol (FTP)
安全設定：

帳號╱群組╱共用資料夾安全設定

共用資料夾安全設定
系統設定：

最大帳號數：128

最大群組數：64

最大共用資料夾數：100

最大連結數：32
Windows 用戶端自動檔案備份：

用戶端系統可安裝Synology Data Replicator 來做自動檔案備份
語言：

管理介面語言：英文、法文、德文、日文、韓文、義大利文、西班牙文、葡萄牙文、俄文、繁體

中文和簡體中文
全方位備份功能：

備份Windows PC 的資料到DS-101 Disk Station

備份USB 裝置上的資料到DS-101 Disk Station

備份DS-101 Disk Station 上的資料到USB 磁碟

23

1.8 硬體規格

處理器：

Intel IXP420BB

記憶體：

64MB SDRAM

16MB Flash

IDE 硬碟連接埠：

一顆 IDE 硬碟
網路：

RJ-45 10/100Mbps 乙太網路
USB ：

USB 2.0

檔案傳輸可達480Mbps (High Speed Mode) 或 12MBps (Full Speed Mode)

一台 USB 印表機（DS-101 對Mac 使用者只支援有PostScript 的USB 印表機）

三個 USB 磁碟

前面板USB COPY 按鈕
無風扇：

無噪音環境
硬碟休眠：

減少能源、降低音量
硬碟（自行選購）：

出廠系統不含硬碟

硬碟容量：120GB/160GB/250GB/300GB/400GB
認證機構：

FCC Class B、CE
電壓與環境：

線路電壓： 100V 到 240V AC

頻率： 50Hz 到 60Hz

最大供電量：40 W (待機中：11.4W；運轉中：12.12W；休眠中：6.12W)

作業溫度：50 到 95∘F (10 到 35∘C)

儲存溫度：-40 到185∘F (-10 到 70∘C)

相對溼度： 5% 到 95% RH

最高作業高度：10,000 英呎
尺寸與重量：

高、寬、長：18.1 公分、21.2 公分、6.0 公分

重量：0.5 公斤（不含硬碟）

24

第二章 認識硬體

2.1 DS-101 Disk Station 外觀說明

A. LED 燈號說明 －

POWER LED －

POWER LED 在DS-101 Disk Station

開機與關機時會閃爍；開機後則恆亮。
STATUS LED －

STATUS LED 會顯示內部硬碟的狀

態。當硬碟使用容量到達總容量的 85％

前，STATUS LED 會亮綠光；當硬碟使

用容量到達總容量的 85％而未滿 95％

時，STATUS LED 會亮橘光；當硬碟使

用容量超過總容量 95％時，STATUS

前面板

LED 則會閃爍橘光。
HDD LED －

當內部硬碟在運作的時候，HDD LED 便

會亮起，或是根據內部硬碟不同的運作

動作閃爍。
LAN LED －

當連接上網路線時 LAN LED 即會亮

起，且依據網路工作的狀態閃爍。

B. 開關鈕 –

開關鈕是用來使 DS-101 Disk Station 打開或關機的按鈕。按下開關鈕後大約需要 30 秒到
1 分鐘來使系統完全開啓；當預備關機時，持續按著本鈕大約 4 秒鐘、聽見嗶聲後再鬆手，
方可完成關機，關機大約需要 30 秒鐘的運作時間。

C. COPY 鈕 –

當有小於或等於 4GB 的 USB 裝置（如數位相機或是隨身碟）接上前方的 USB 連接埠時，

COPY LED 即會亮起。按下此鈕，系統會自動將 USB 裝置內的資料完整複製到系統的內

部硬碟上。

D. USB 連接埠 –

DS-101 Disk Station 提供三個 USB 連接埠可供外接硬碟、USB 印表機或其他 USB 裝置

插入。其中一個在前面板，另外兩個在後面板。

後面板

A. RESET 鈕 –

RESET 鈕是讓您安裝好硬碟之後格式化

硬碟用的。

以迴紋針按下 RESET 鈕四秒後直至聽

見一聲嗶聲，鬆手再持續按四秒一次。

若您的操作正確，DS-101 Disk Station

會發出兩次嗶聲確認，然後格式化硬

碟。請注意，系統格式化硬碟後，所有

硬碟上原本的資料皆會被刪除；請務必

小心使用。

(若硬碟已經格式化過了，那麼 DS-101

Disk Station 只會回復IP、DNS、admin

帳號與 guest 帳號的設定值。)

B. LAN 連接埠 –

LAN 連接埠是連接 RJ-45 網路線和

DS-101 Disk Station 的插孔。

C. DC IN 12V 連接埠 –

DC IN 12V 連接埠是變壓器的插孔。

26

2.2 LED 燈號說明表

本表能幫助您了解 DS-101 Disk Station 運作時的 LED 燈號意義。

LED 燈號名稱

Power

Status

HDD

顯示色彩 狀態 說明

1. 系統開啟時

2. 系統關閉時

1. 硬碟容量已超過 95%

2. 硬碟狀態不正常

3. 正在回復原廠設定

4. 硬碟尚未格式化

藍

綠╱橘

綠

燈號閃爍

燈號恆亮 已可使用主機板

燈號熄滅 關閉電源

亮綠光 硬碟容量未滿 85%

亮橘光 硬碟容量已達 85% - 95%

閃橘光

亮橘光五秒後閃爍 沒有硬碟

燈號熄滅 系統正在開啟╱系統已關閉

燈號閃爍 正在讀寫

燈號熄滅 無法讀取╱無法寫入

燈號恆亮 連接上 RJ-45 網路線

LAN

綠

燈號閃爍 正在傳輸資料

燈號熄滅 斷線

27

第三章 安裝您的 DS-101 Disk Station

3.1 DS-101 Disk Station 快速安裝指南

步驟 1. 請檢查您的網路環境，準備安裝 DS-101 Disk Station

情況 1 「辦公室」：

1. 將變壓器接上DS-101，電源線插入插座。

2. 接上 RJ-45 網路線將 DS-101 Disk Station 連上網路上的 switch/hub/router。

3. 按下開關鈕開機。

情況 2 「使用 IP 分享器的家庭」：

1. 將變壓器接上DS-101，電源線插入插座。

2. 接上 RJ-45 網路線將 DS-101 Disk Station 連上網路上的 switch/hub/router。

3. 按下開關鈕開機。

28

情況 3 「沒有使用 IP 分享器的家庭」：

1. 將變壓器接上DS-101，電源線插入插座。

2. 您需要先安裝一台 IP 分享器，建立完善的網路環境。

3. 接上 RJ-45 網路線將 DS-101 Disk Station 連上 IP 分享器與網路。（如上圖）

4. 按下開關鈕開機。

情況 4 「直接對接」：

1. 將變壓器接上DS-101，電源線插入插座。

2. 利用 RJ-45 網路線連接您的桌上型/筆記型電腦與 DS-101 Disk Station。

3. 按下開關鈕開機。

29

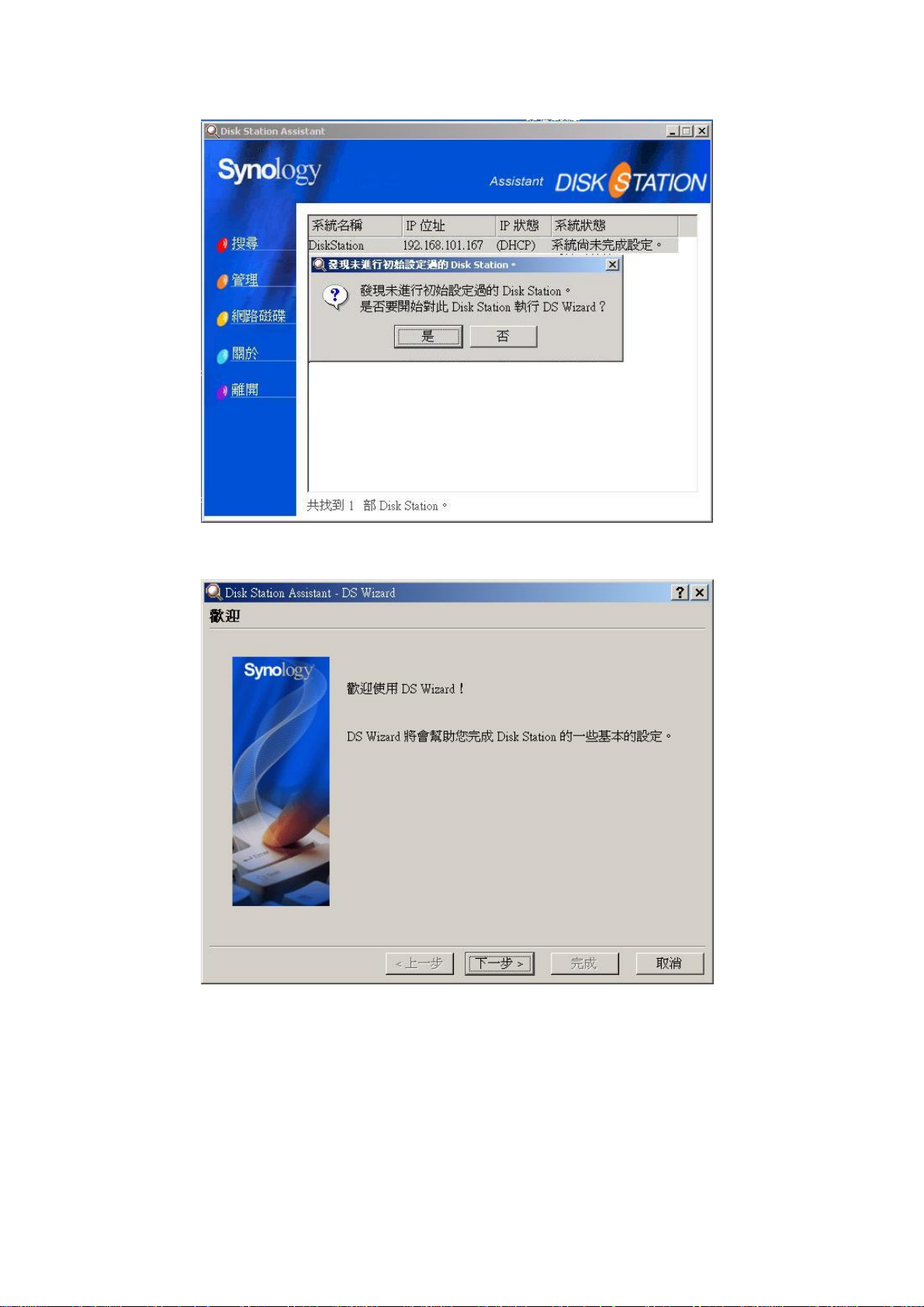

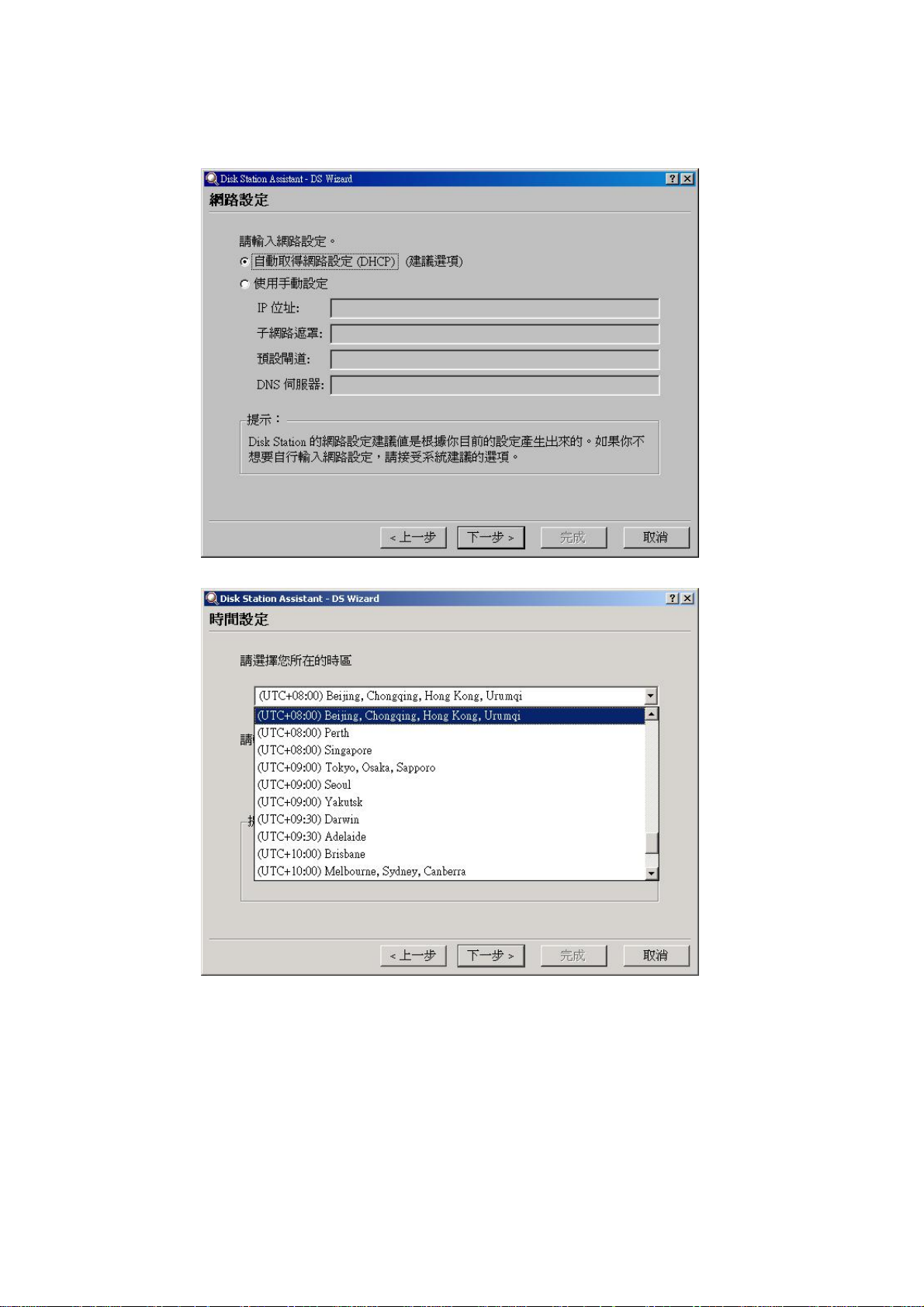

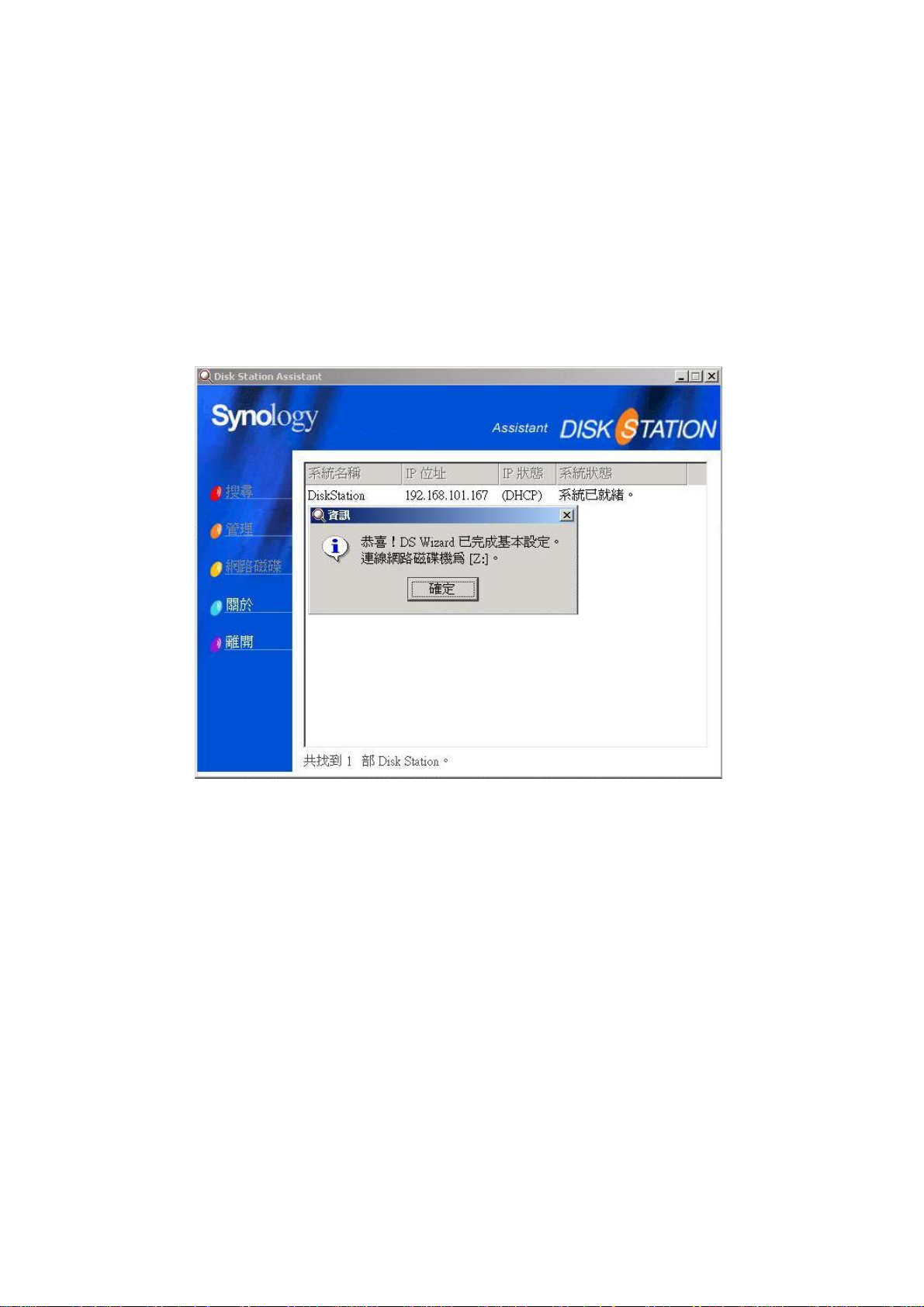

步驟 2. 使用快速安裝精靈 DSAssistant

2-1 將包裝中所附的 DS Resource 光碟片插入光碟機中。

2-2 Windows 使用者：

2-2-1 請稍等數秒，系統會自動偵測光碟並執行光碟內容，跳出選單。

2-2-2 如系統沒有自動執行跳出選單，請點選銀幕左下角的「開始」鍵，選擇「執行」。

輸入 D:\autorunmenu.exe（”D” 指的是您光碟機的所在位置，請您確認您的光碟
機位置後，自行變更所需輸入的字母。）後按一下 OK 鍵

片，跳出選單。

，

系統就會執行本光碟

2-2-3 上述步驟完成後請跳至步驟2-4 繼續。

30

2-3 Mac 使用者：

警告：DS-101 Disk Station 並不支援在 Mac OS 9 上安裝
DSAssistant！

2-3-1 連按兩下 CD-ROM 圖示。

2-3-2 開啓後，連按兩下您使用的作業系統，即可看見你可以使用的 DSAssistant。

2-3-3 連按兩下該圖示，系統會開始執行 DSAssistant。

2-3-4 上述步驟完成後請跳至步驟2-4 繼續。

31
