MO251V2 Sweex Wireless ADSL 2/2+ Modem/Router 54 Mbps Annex A
Introduction
• N’exposez pas le Sweex Wireless ADSL 2/2+ Modem/Router 54 Mbps Annex A à des températures extrêmes. N’exposez pas l’appareil à la
lumière directe du soleil ou à proximité immédiate d’éléments chauffants.
• N’utilisez pas le Sweex Wireless ADSL 2/2+ Modem/Router 54 Mbps Annex A dans un environnement extrêmement poussiéreux.
• Evitez tout impact ou choc violent à l’appareil (risque d’endommagement de l’électronique embarquée).
• N’essayez jamais d’ouvrir vous-même l’appareil (annulation de la garantie).
Face avant ou supérieure du modem
Témoins LED État Explication
PWR Allumé Indique que le modem est allumé.
1-4 Allumé Indique qu'un ordinateur est relié au port concerné.
1-4 Clignotement Signale une activité entre l’ordinateur concerné et le modem.
WL / ACT Allumé Indique que la connexion sans fil est activée dans le modem.
WL / ACT Clignotement Signale une activité entre le ou les ordinateur(s) sans fil et le modem.
ADSL Allumé Il y a une connexion à la ligne ADSL.
ADSL Clignotement régulier Le modem est en train d’établir une connexion ou il n‘y a pas de ligne ADSL dans le port
RJ11.
ADSL Allumé, mais clignotement Indique une activité entre le ou les ordinateur(s) et Internet.
rapide.
PPP Allumé Signale l’utilisation d’une liaison PPP.
Version Française
Vue arrière du modem
Les prises suivantes se trouvent à l’arrière du modem, de gauche à droite :
• Port ADSL pour brancher la ligne ADSL à l’aide du câble téléphonique RJ11.
• Ports UTP Éthernet 1, 2, 3 et 4 pour le raccordement d’ordinateurs à l’aide d’un câble réseau Éthernet RJ45.
• Prise de raccordement de l’alimentation électrique.
• Prise d’antenne type SMA.
Vue latérale
Sur le côté du modem se trouve la « touche de réinitialisation ». Utilisez un objet fin pour enfoncer cette touche. Maintenez la touche enfoncée
pendant 15 secondes. Attention ! Après la réinitialisation, tous les paramètres applicables à votre liaison et à votre réseau doivent être reconfigurés.
Le filtre
Pour séparer le signal ADSL du signal téléphonique normal, il vous faut un filtre ADSL. Celui-ci permet de téléphoner et de surfer sur Internet par
l’intermédiaire de la même ligne téléphonique. Le signal sort de la prise murale ou de l'armoire à compteurs et passe par le filtre. Vous devez relier
2 câbles téléphoniques à la sortie du filtre. L’un se raccorde au modem, l’autre au téléphone.
Attention ! Le filtre n’est pas fourni avec le modem ADSL. Vous trouverez des filtres dans les grandes surfaces de bricolage.
Branchement du modem ADSL 2 Sweex
1. Raccordez l’adaptateur secteur à l’arrière du modem et à la prise murale. Le témoin sous PWR doit s’allumer. Si le témoin ne s’allume pas,
vérifiez si l’adaptateur secteur est correctement raccordé au modem ADSL et à la prise murale.
2. Raccordez le câble téléphonique (RJ11) avec le signal ADSL au port « ADSL » à l’arrière du modem ADSL. Le témoin LED sous « ADSL »
doit clignoter. Après environ 30 secondes, le témoin LED doit rester allumé en continu. Si le témoin LED ne s’allume pas, vérifiez si le filtre est
correctement raccordé et/ou si la ligne ADSL est en ordre.
3. Allumez l’ordinateur et raccordez-le à l’arrière du modem à l’aide d'un câble réseau (UTP RJ45). Utilisez pour cela le port 1,2,3 ou 4. Le témoin
LED correspondant à l’avant du modem doit s’allumer. Si le témoin LED ne s’allume pas, vérifiez si le câble réseau est correctement raccordé à
l’ordinateur et au modem.
243
Version Française
244
Configuration de l’ordinateur pour établir la connexion avec le modem
Windows Vista
En bas à gauche de votre écran, allez à Démarrer (« Start ») Panneau de configuration (« Control Panel »).
Cliquez sur « Afficher l’état et la gestion du réseau » (« View network status and tasks »).
Dans la colonne à gauche, cliquez sur « Gérer les connexions réseau » (« Manage network connections »).
Version Française

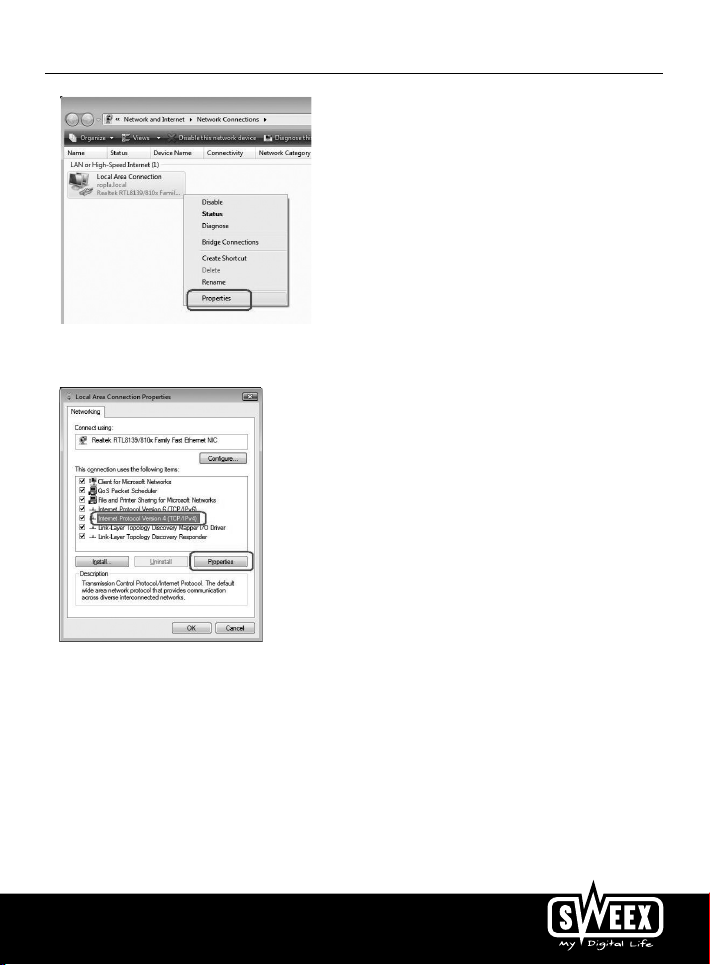

Cliquez avec le bouton droit de la souris sur « Connexion LAN » (« LAN Connection ») ou « Connexion réseau sans fil » (« Wireless Network
connection ») et sélectionnez « Propriétés » (« Properties »). L’écran suivant apparaît :
Sélectionnez l’option « Internet Protocol version 4 (TCP/IPv4) » et cliquez sur « Propriétés » (« Properties »).
245
Version Française
246
Sélectionnez l’option « Obtenir une adresse IP automatiquement » (« Obtain an IP address automatically ») et « Utiliser les adresses des serveurs
DNS automatiquement » (« Obtain DNS server address automatically »).
Confirmez tous les paramètres en cliquant sur « OK ». Les paramètres réseau pour Vista sont à présent correctement configurés. Vous trouverez les
paramètres à configurer dans votre navigateur Internet dans la suite de ce manuel.
Windows XP
Allez à démarrer (« Start ») Panneau de configuration (« Control Panel »). Allez ensuite à « Connexions réseau et Internet » (« Network and
Internet Connections »). Ouvrez « Connexions réseau » (« Network Connections »).
Si vous utilisez l’affichage classique :
Démarrer (« Start ») Paramètres (« Settings ») « Connexions réseau » (« Network Connections »).
Cliquez avec le bouton droit de la souris sur « Connexion LAN » (« LAN Connection ») ou « Connexion réseau sans fil » (« Wireless Network
connection ») et sélectionnez « Propriétés » (« Properties »). L’écran suivant apparaît :
Dans l’onglet « Général » (« General »), sélectionnez l’option « Protocole Internet (TCP/IP) » et cliquez sur « Propriétés » (« Properties »).
Version Française
Sélectionnez l’option « Obtenir une adresse IP automatiquement » (« Obtain an IP address automatically ») et « Utiliser les adresses des serveurs
DNS automatiquement » (« Obtain DNS server address automatically »).
Confirmez tous les paramètres en cliquant sur « OK » (OK). Les paramètres réseau pour Windows XP sont à présent correctement configurés. Vous
trouverez les paramètres à configurer pour votre navigateur Internet dans la suite de ce manuel.
Windows 2000
Allez à Démarrer (« Start ») Panneau de configuration (« Control Panel »). Allez ensuite à « Connexions réseau et Internet » (« Network and
Internet Connections »). Ouvrez « Connexions réseau » (« Network Connections »).
Si vous utilisez l’affichage classique :
Démarrer (« Start ») Paramètres (« Settings ») « Connexions réseau » (« Network Connections »).
Cliquez avec le bouton droit de la souris sur « Connexion LAN » (« LAN Connection ») ou « Connexion réseau sans fil » (« Wireless Network
connection ») et sélectionnez « Propriétés » (« Properties »). L’écran suivant apparaît :
Sélectionnez l’option « Internet Protocol (TCP/IP) » et cliquez sur « Propriétés » (« Properties »).
