Suomenkielinen versio
MO251V2 Sweex langaton ADSL 2/2+ Modeemi/reititin 54 Mbps Liite A
Johdanto
• Älä altista Sweex langatonta ADSL 2/2+ modeemia/reititintä 54 Mbps Liite A äärilämpötiloille. Älä aseta laitetta suoraan auringonvaloon tai
lämmityselementtien lähelle.
• Älä käytä Sweex langatonta ADSL 2/2+ modeemia/reititintä 54 Mbps Liite A erittäin pölyisissä tai kosteissa ympäristöissä.
• Suojaa laite kovilta iskuilta tai tärinältä - se voi vaurioittaa laitteen sisäistä elektroniikkaa.
• Älä koskaan yritä avata laitetta itse - se mitätöi takuun.
Näkymä modeemista edestä tai ylhäältä
LEDMERKKIVALOT
PWR Palaa Ilmoittaa, että modeemi on kytketty päälle.
1-4 Palaa Ilmoittaa, että tietokone on liitetty vastaavaan porttiin.
1-4 Vilkkuu Ilmoittaa, että tietokoneen ja modeemin välillä on käynnissä olevia toimintoja.
WL / ACT Palaa Ilmoittaa, että langaton modeemiyhteys on käytössä.
WL / ACT Vilkkuu Ilmoittaa, että langattoman (-ien) tietokoneen (-eiden) ja modeemin välillä on käynnissä
ADSL Palaa Yhteys ADSL-linjaan on ok.
ADSL Säännöllinen vilkkuminen Modeemi luo yhteyttä tai ADSL-linjaa ei ole kytketty RJ11-porttiin.
ADSL Palaa ja vilkkuu nopeasti Ilmoittaa, että langattoman (-ien) tietokoneen (-eiden) ja Internetin välillä on käynnissä
PPP Palaa Ilmoittaa, että PPP-yhteys on käynnissä.
Tila Merkitys
olevia toimintoja.
olevia toimintoja.
56
Suomenkielinen versio
Takanäkymä modeemista
Modeemin takana ovat seuraavat liitännät vasemmalta katsottuna:
• ADSL-portti puhelinjohdon RJ11 kytkemiseksi ADSL-linjaan.
• UTP Ethernet-portit 1, 2, 3 ja 4 tietokoneiden liittämistä varten ethernet-verkkokaapelilla RJ45.
• Portti tehosovittimen kytkentää varten.
• Antenniliitin, tyyppi SMA
Näkymä sivusta
Resetointipainike sijaitsee reitittimen sivussa. Paina painiketta teräväpäisellä esineellä. Paina ja pidä painiketta alhaalla 15 sekuntia. Huom: Toimenpiteen
jälkeen kaikki yhteyteen ja verkkoon liittyvät asetukset tulee konfiguroida uudelleen.
Jakaja
ADSL-signaali voidaan erottaa normaalista puhelinsignaalista jakajalla. Tällöin voidaan samanaikaisesti soittaa puhelimella ja käyttää Internet-yhteyttä samaa
puhelinlinjaa käyttäen. Signaali tulee seinäpistokkeesta tai mittarilaatikosta ja välittyy jakajaan. Jakajan lähtöön liitetään kaksi puhelinjohtoa. Toinen johto
liitetään modeemiin ja toinen puhelimeen.
Huom: ADSL-modeemi ei sisällä jakajaa. Se voidaan hankkia DIY-liikkeistä.
Sweex ADSL 2 -modeemin kytkentä
1. Liitä tehosovitin (kuuluu pakkaukseen) modeemin takaosaan ja pistorasiaan. “PWR” -kytkimen alapuolella oleva LED-merkkivalo syttyy. Jos LED-merkkivalo
ei syty, tarkista tehosovittimen kytkentä ADSL-modeemiin ja pistorasiaan.
2. Liitä ADSL-signaalia välittävä puhelinjohto (RJ11) modeemin takana olevaan ADSL-porttiin. ADSL-portin alapuolella oleva LED-merkkivalo alkaa vilkkumaan.
Noin 30 sekunnin jälkeen LED-merkkivalo palaa keskeytyksettä. Jos LED-merkkivalo ei pala, tarkista onko jakaja liitetty oikein ja/tao onko ADSL-linjassa
ongelmia.
3. Kytke tietokone päälle ja liitä se modeemin takaosaan verkkokaapelilla (UTP RJ45). Voit valita minkä tahansa porteista 1, 2, 3 ja 4. Vastaava LEDmerkkivalo syttyy laitteen etuosaan. Jos merkkivalo ei syty, tarkista onko verkkokaapeli liitetty oikein tietokoneeseen ja modeemiin.
57
Suomenkielinen versio
Tietokoneen konfigurointi modeemin yhteyttä varten

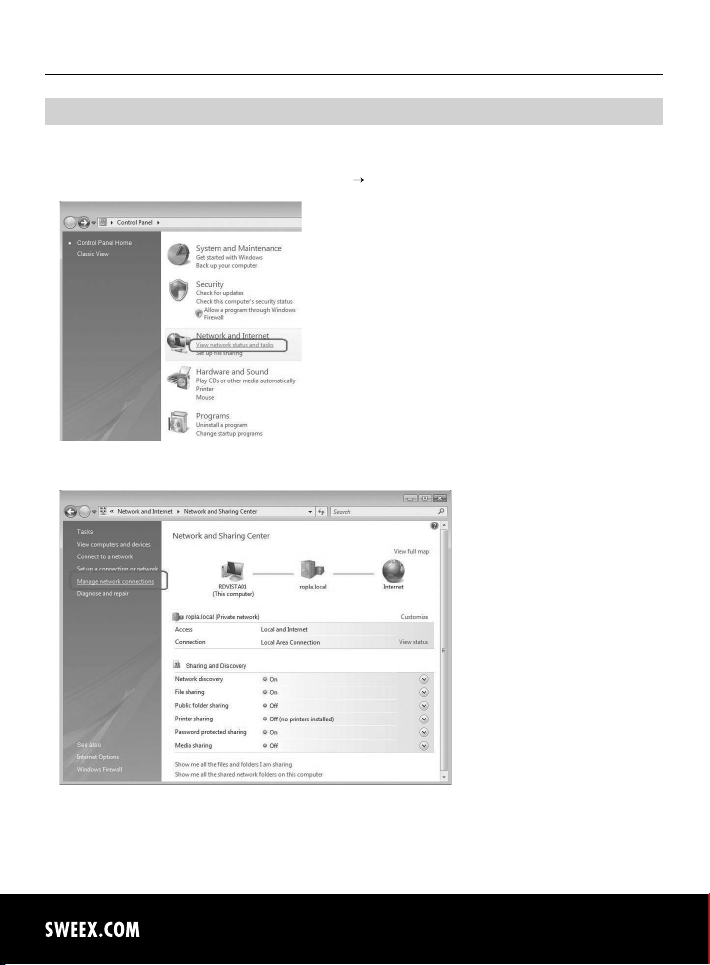

Windows Vista
Siirry näytön vasemmassa alareunassa olevaan valikkoon “Start” (Käynnistä)
Napsauta “View network status and tasks” (Näytä verkkoyhteyden tila ja toiminnot).
“Control Panel” (Ohjauspaneeli).
Napsauta sarakkeen vasemmalla puolella “Manage network connections” (Hallitse verkkoyhteyksiä).
58
Suomenkielinen versio

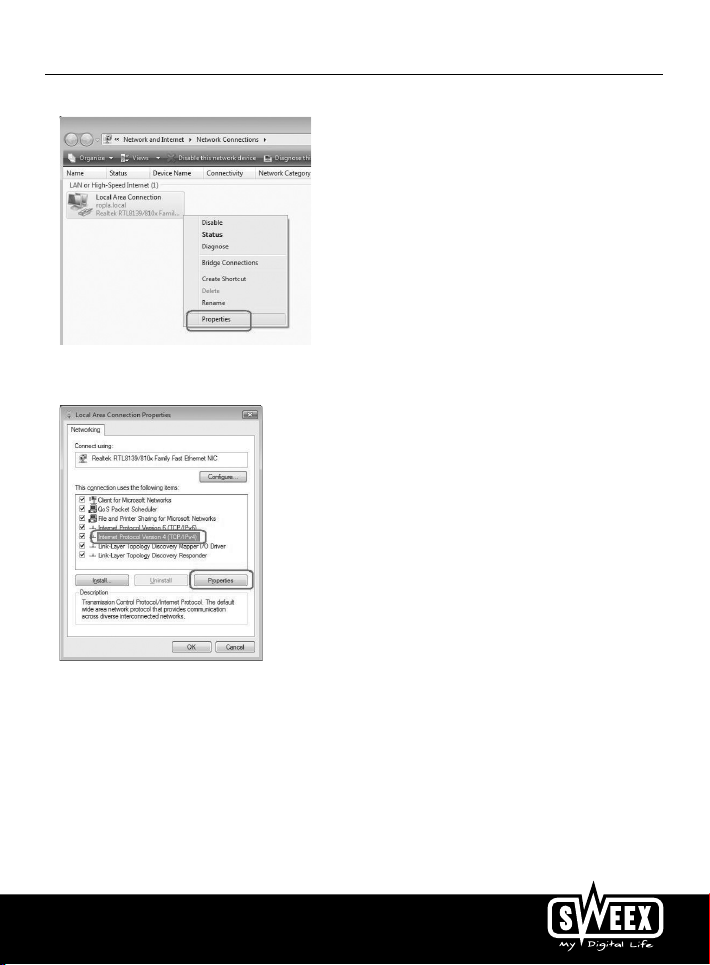

Napsauta hiiren oikealla painikkeella “LAN Connection” (LAN-yhteys) tai “Wireless Network connection” (Langaton verkkoyhteys) ja valitse “Properties”
(Ominaisuudet). Näkyviin tulee seuraava näyttö:
Valitse tämän jälkeen “Internet Protocol Version 4 (TCP/IPv4)” ja napsauta “Properties” (Ominaisuudet).
59
Suomenkielinen versio

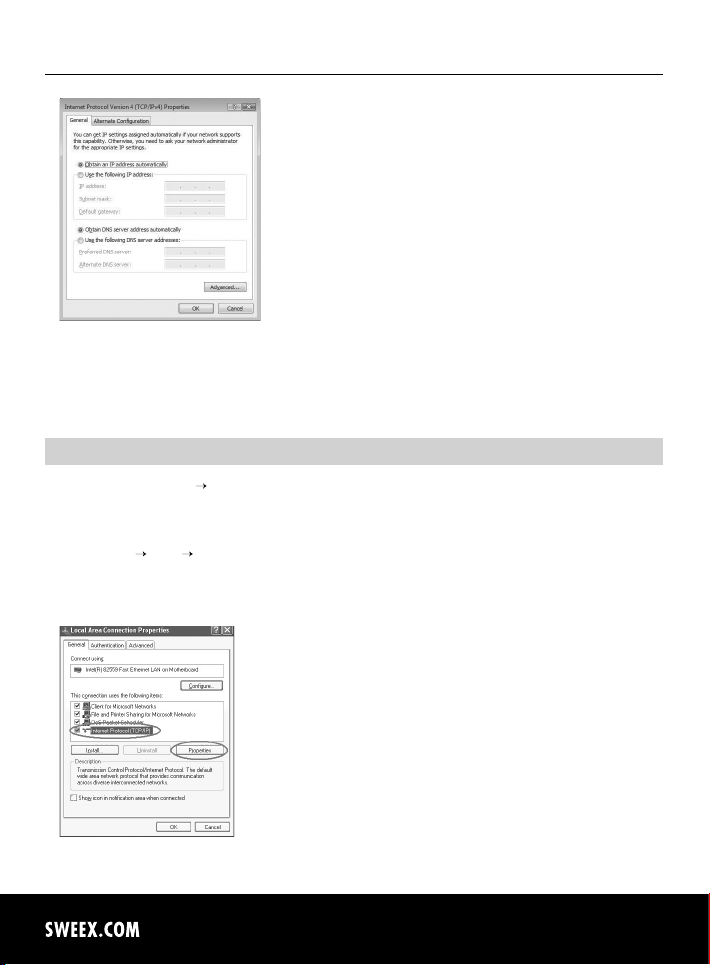

Valitse valinnat “Obtain an IP address automatically” (Hae IP-osoite automaattisesti) ja “Obtain DNS server address automatically” (Hae DNS-palvelinosoite
automaattisesti).
Vahvista asetukset napsauttamalla “OK”. Vista-käyttöjärjestelmän verkkoasetukset on nyt konfiguroitu oikein. Internet-selaimen oikeat asetukset käsitellään
myöhemmin tässä oppaassa.
Windows XP
Siirry valikkoon “Start” (Käynnistä) “Control Panel” (Ohjauspaneeli). Siirry sen jälkeen kohtaan “Network and Internet Connections” (Verkko- ja
Internetyhteydet). Avaa valinta “Network Connections” (Verkkoyhteydet).
Tai jos käytössä on Windows-käyttöjärjestelmän klassinen tyyli:
“Start” (Käynnistä)
Napsauta hiiren oikealla painikkeella “LAN Connection” (LAN-yhteys) tai “Wireless Network connection” (Langaton verkkoyhteys) ja valitse “Properties”
(Ominaisuudet). Näkyviin tulee seuraava näyttö:
Settings “Network Connections” (Verkkoyhteydet).
Valitse sarakkeessa “General” (Yleistä) valinta TCP/IP ja napsauta “Properties” (Ominaisuudet).
60
Suomenkielinen versio

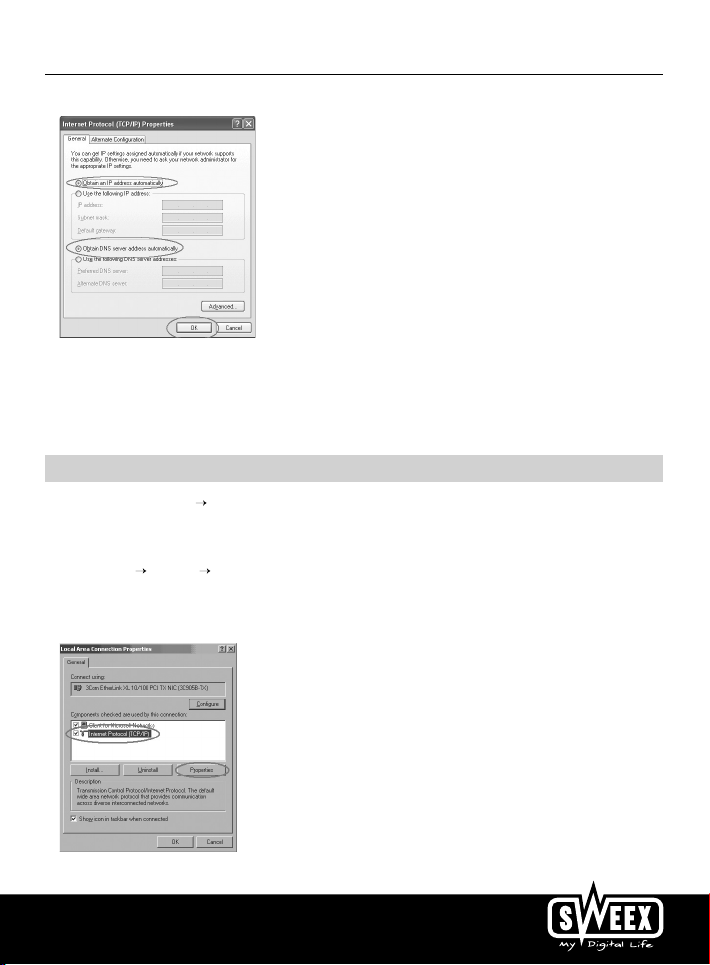

Valitse valinnat “Obtain an IP address automatically” (Hae IP-osoite automaattisesti) ja “Obtain DNS server address automatically” (Hae DNS-palvelinosoite
automaattisesti).
Vahvista asetukset napsauttamalla “OK”. Windows XP -käyttöjärjestelmän verkkoasetukset on nyt konfiguroitu oikein. Internet-selaimen oikeat asetukset
käsitellään myöhemmin tässä oppaassa.
Windows 2000
Siirry valikkoon “Start” (Käynnistä) “Control Panel” (Ohjauspaneeli). Siirry sen jälkeen kohtaan “Network and Internet Connections” (Verkko- ja
Internetyhteydet). Avaa valinta “Network Connections” (Verkkoyhteydet).
Tai jos käytössä on Windows-käyttöjärjestelmän klassinen tyyli:
“Start” (Käynnistä)
Napsauta hiiren oikealla painikkeella “LAN Connection” (LAN-yhteys) tai “Wireless Network connection” (Langaton verkkoyhteys) ja valitse “Properties”
(Ominaisuudet). Näkyviin tulee seuraava näyttö:
Settings Avaa “Network Connections” (Verkkoyhteydet).
Valitse tämän jälkeen “Internet Protocol (TCP/IP)” ja napsauta “Properties” (Ominaisuudet).
61
