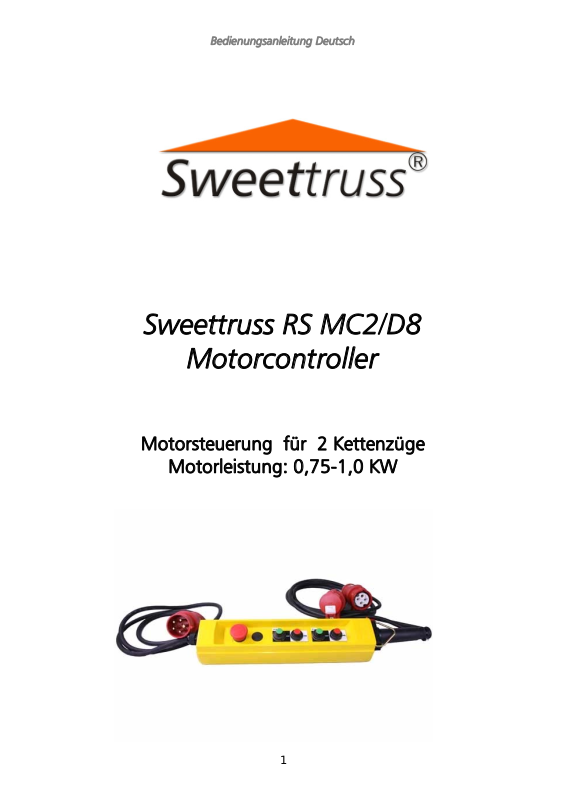

Page 1
Bedienungsanleitung Deutsch
Sweettruss RS MC2/D8
Motorcontroller
Motorsteuerung für 2 Kettenzüge
Motorleistung: 0,75-1,0 KW
1
Page 2
Bedienungsanleitung Deutsch
Einführung:
Sehr geehrter Kunde,
wir freuen uns, dass Sie sich für dieses Gerät entschieden haben. Lesen Sie bitte die
vorliegende Bedienungsanleitung vor der Inbetriebnahme sorgfältig durch. Nur so ist
eine zuverlässige Benutzung des Geräts gewährleistet. Bitte beachten Sie stets die
Gefahrenhinweise !
Allgemeine Hinweise:
Dieses Gerät hat unser Haus in sicherheitstechnisch einwandfreiem Zustand verlassen. Bei
Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt
der Garantieanspruch. Für Folgeschäden, die daraus resultieren, übernimmt der Hersteller
keine Haftung.
Beachten Sie ferner, dass Schäden die durch manuelle Veränderung an diesem Gerät
verursacht werden, nicht unter den Garantieanspruch fallen. Es sind ausschließlich
Original-Ersatzteile zu verwenden.
Alle Personen, die mit der Aufstellung, Inbetriebnahme,
Bedienung, Wartung und Instandhaltung des Gerätes
beauftragt werden, müssen
* entsprechend qualifiziert sein
* diese Bedienungsanleitung beachten
Seien Sie besonders vorsichtig beim Umgang mit den Netzspannungen 230V und 400V!
Bei diesen Spannungen können Sie einen lebensgefährlichen elektrischen Schlag
erhalten. Vermeiden Sie die Benutzung in Verbindung mit Wasser (Regen,
Kondenswasser usw.).
Bitte beachten Sie:
Vor öffnen des Gehäuses Netzstecker ziehen!
2
Page 3
Bedienungsanleitung Deutsch
Lieferumfang:
- 1 Stück 2-fach Motorsteuerung komplett (Art. Nr.: SWTRSMC2D8)
- Optional: Anschlusskabelverlängerungen
Verwendungszweck der Motorsteuerung:
Die Motorsteuerung dient zum Steuern von drehstrombetriebenen Elektromotoren bis
zu 1,0 KW pro Steuerkanal. Eine Positionsbestimmung für Kettenzugmotoren ist nicht
möglich. Die Geräte verfügen über eine unabhängige Not-Aus-Vorrichtung und
erfüllen damit die geltenden UVV. Diese Geräte dürfen nur von fachkundigem
Personal bedient werden.
Vor Inbetriebnahme:
Vor jeder Inbetriebnahme hat sich der Verantwortliche vom einwandfreien Zustand
der Anlage, insbesondere der Anschlusskabel und Steckvorrichtungen zu überzeugen.
3
Page 4
Bedienungsanleitung Deutsch
Anschluss an die Stromversorgung:
Vor Einstecken der Stromversorgung (CEE-Stecker) sollte aus Sicherheitsgründen der
Not-Aus Taster betätigt werden.
Bedingungen für die Betriebsbereitschaft:
Ein Fahren des Motors ist nur unter folgenden Bedingungen möglich:
- Alle Gerätesicherungen (Geräteintern) müssen i.O. sein
- Not-Aus Taster muss entriegelt sein
- Alle 3 Phasen müssen anliegen
Richtungsvorwahl und Fahren der Motoren:
An der Handsteuerung kann die Fahrtrichtung des Motors durch drücken des
entsprechenden Fahrtasters durchgeführt werden.
Notabschaltung:
Durch Drücken des Not-Aus Taster wird der Ausgang der Motorsteuerung
3 polig abgeschalten, so dass die Stromversorgung des Motors unterbrochen wird
und der Motor zum Stillstand kommen muss. Zur Entriegelung der Not-Aus Taste ist
diese durch drehen der Kappe zu entriegeln.
Gerätesicherungen:
Die 3 im Gehäuseinnern befindlichen Glassicherungen (T6,3A/20mm) dienen zur
Begrenzung des max. Ausgangsstroms und zum Schutz der Schaltelemente innerhalb
der Motorsteuerung. Ein höherer Wert kann zum Defekt der Schaltelemente führen.
Sollte eine dieser Sicherungen wiederholt ansprechen, liegt ein Defekt vor. Bitte
schicken Sie in diesem Fall die komplette Motorsteuerung Ihrem Fachhändler zu. Bitte
setzen Sie immer nur die selben Werte als Schmelzsicherungen ein, die vorgegeben
sind.
4
