Wir freuen uns, dass Sie sich für dieses Produkt aus dem Hause SWAROVSKI
OPTIK entschieden haben. Bei Fragen wenden Sie sich bitte an Ihren Fach­händler oder kontaktieren Sie uns direkt unter WWW.SWAROVSKIOPTIK.COM.

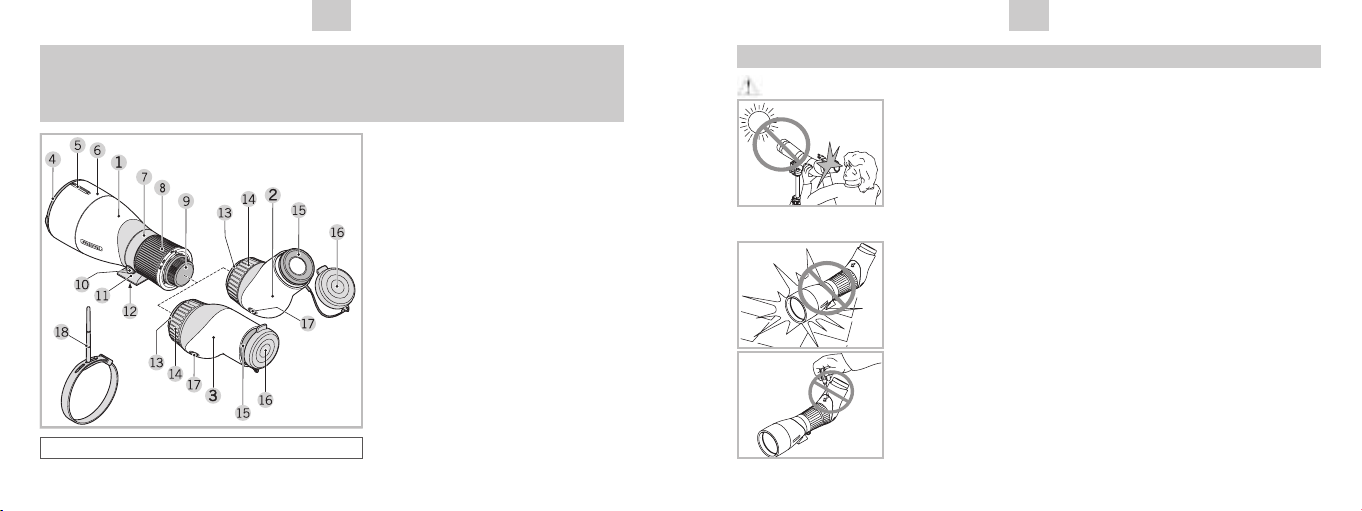

1 Objektivmodul (65, 85, 95)
2 Okularmodul ATX
3 Okularmodul STX
4 Objektivschutzdeckel
5 Visierhilfe
6 Sonnenblende
7 Stativring
8 Stellring für Fokussierung
9 Bajonettschutzdeckel
10 Klemmschraube
11 Stativfuß
12 Anschlussgewinde für Stativ
13 Bajonettschutzdeckel
14 Stellring für Vergrößerungswechsel
15 Augenmuschel
16 Okularschutzdeckel

Aktuelles Zubehör finden Sie unter WWW.SWAROVSKIOPTIK.COM.

17 Entriegelungsknopf
18 Visierhilfe ATX

2

Zu Ihrer Sicherheit!

WARNUNG!

Niemals mit dem Fernrohr in die Sonne blicken! Das führt zu
einer Verletzung Ihrer Augen!

Allgemeine Hinweise

Schützen Sie bitte Ihr Fernrohr vor Stößen.

Reparaturen sollten nur von autorisierten Werkstätten durch­geführt werden.

3

DEDE

Bedienung

1. Objektivmodul und Okularmodul verbinden

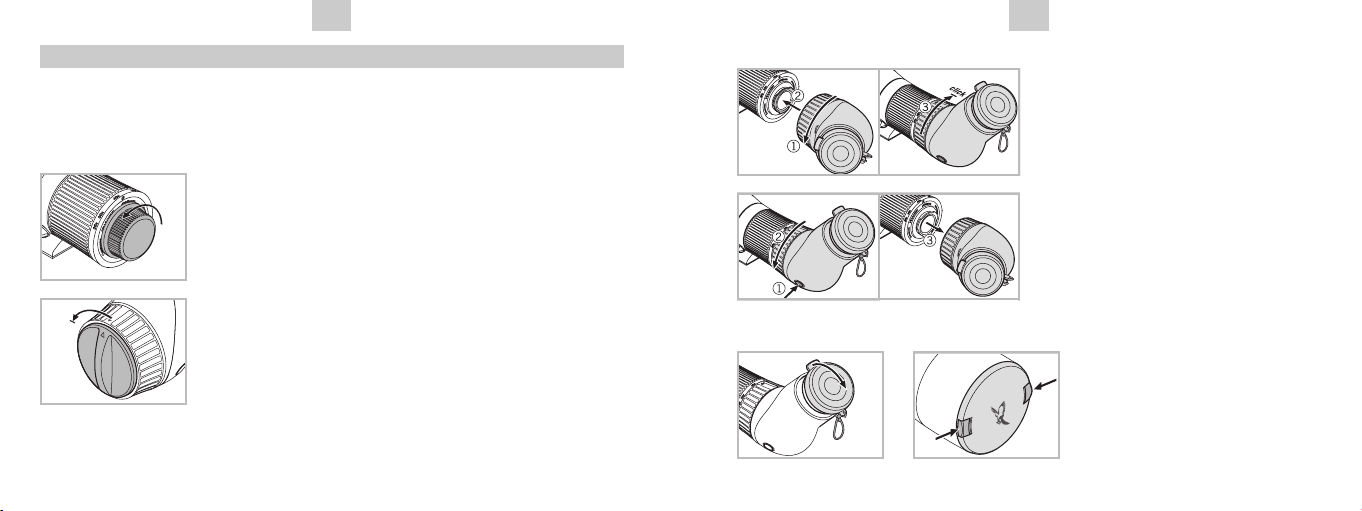

1.1. Schutzdeckel entfernen

Bajonettschutzdeckel Objektivmodul
Um den Deckel abzunehmen, drehen Sie den Bajonett­schutzdeckel nach links (gegen den Uhrzeigersinn).

Bajonettschutzdeckel Okularmodul
Entfernen Sie den Bajonettschutzdeckel vom Okularmodul
durch Linksdrehung (gegen den Uhrzeigersinn).

4

1.2. Objektivmodul und Okularmodul verbinden

• Bringen Sie die Markierung (Index­punkt) des Okularmoduls mit der
Markierung des Objektivmoduls zur Dek­kung.

• Drehen Sie das Okularmodul nach
rechts (im Uhrzeigersinn) bis die Verrie­gelung einrastet.

• Zum Auseinandernehmen drücken Sie
den Entriegelungsknopf am Okularmodul
und drehen Sie dieses nach links (gegen
den Uhrzeigersinn), bis es sich heraus­nehmen lässt.

1.3. Objektiv- und Okularschutzdeckel entfernen

5

DEDE

1.4. Montage auf das Stativ

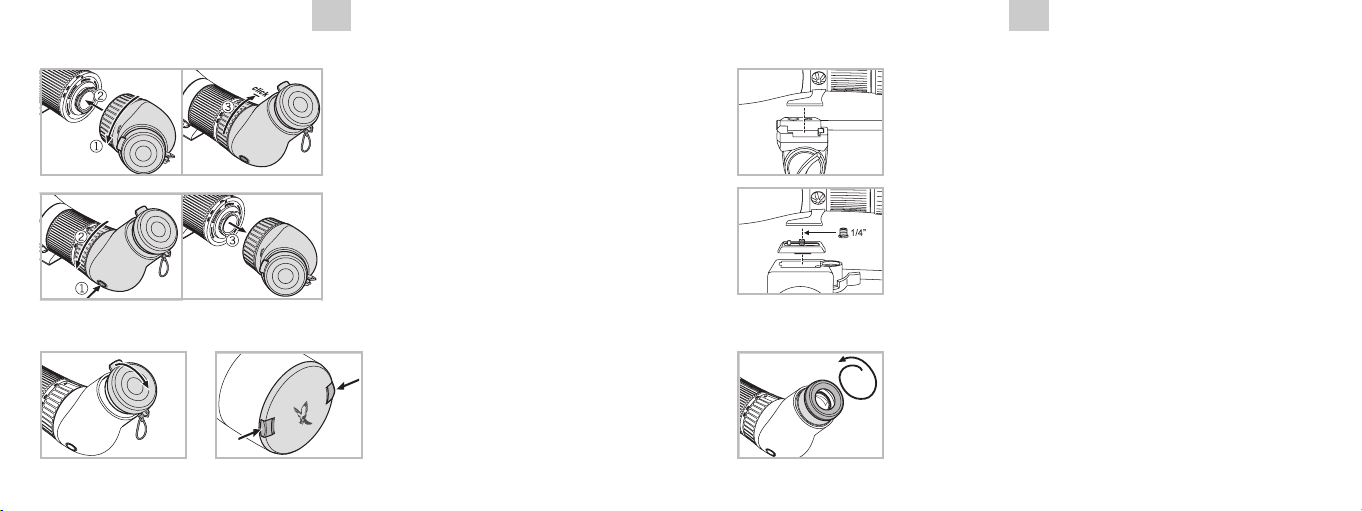

SWAROVSKI OPTIK Stativ
Der Stativfuß passt direkt in den SWAROVSKI OPTIK Stativ­kopf.

Sonstige Stative
Der Stativfuß verfügt über ein Anschlussgewinde von
3/8˝ UNC. Die eingesetzte Überschraube reduziert das
Anschlussgewinde auf 1/4˝ UNC. Das Teleskop passt somit
auf jedes gängige Stativ.

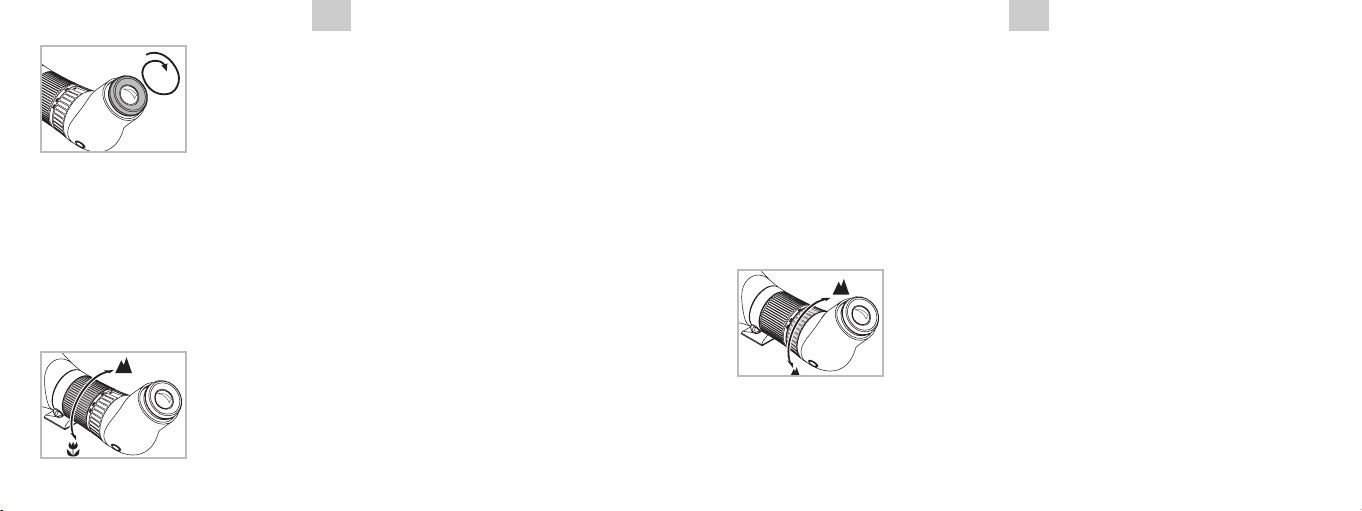

1.5. Einstellung der Drehaugenmuschel

Verwendung ohne Brille:

Drehen Sie die Drehaugenmuschel (gegen den Uhrzeiger­sinn) bis zum Anschlag heraus.

Verwendung mit Brille:

Drehen Sie die Drehaugenmuschel (im Uhrzeigersinn) bis
zum Anschlag hinein.

Praxistipp für Brillenträger

Die Spezialaugenmuscheln von SWAROVSKI OPTIK bieten Ihnen zusätzlichen Seh­komfort, erhältlich im ausgewählten Fachhandel.

1.6. Einstellen der Bildschärfe

• Drehen Sie für weit entfernte Objekte den Stellring für die
Fokussierung nach rechts (im Uhrzeigersinn).

6

7

DEDE

• Durch Drehen des Stellrings nach links (gegen den Uhrzeigersinn) können Sie
Objekte in kurzer Entfernung beobachten.

• Um ein ermüdungsfreies Beobachten zu gewährleisten, drehen Sie den Stellring
für die Fokussierung etwas nach links (gegen den Uhrzeigersinn), bis das Bild leicht
unscharf wird. Anschließend drehen Sie den Stellring nach rechts (im Uhrzeiger­sinn), bis die maximale Bildschärfe erstmals erreicht wird.

Praxishinweis: Nützen Sie das Fokusierrad des Teleskops zum laufenden Scharfstel­len. Dadurch schonen Sie Ihre Augen vor Ermüdung.

1.7. Verwendung des Zoom-Stellrings

Vergrößerungswechsel:
Drehen des Stellrings nach rechts erhöht die Vergrößerung,
drehen nach links verringert die Vergrößerung.
Die eingestellte Vergrößerung können Sie über den Index­punkt ablesen.

1.8. Visierhilfe für ATX Teleskope

Die montierte Visierhilfe soll Ihnen helfen, das Teleskop auf das zu beobachtende
Objekt auszurichten.

8

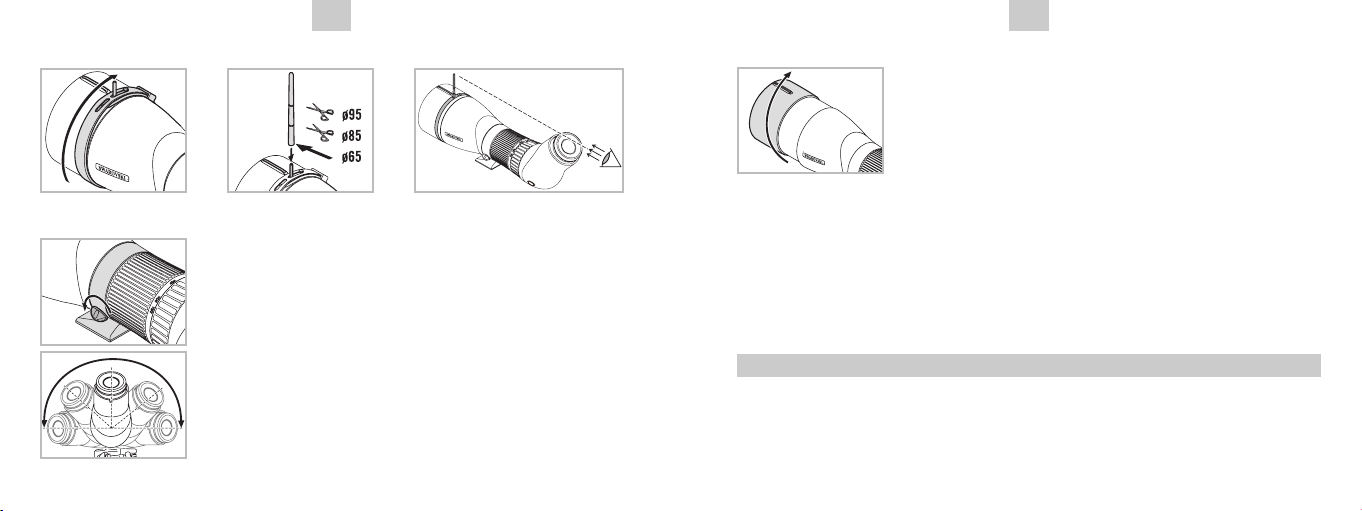

1.8.1. Anbringung 1.8.2. Individuelle Anpassung 1.8.3. Anwendung

1.9. Veränderung der Einblicksrichtung

• Drehen Sie die Klemmschraube nach links (gegen den Uhr­zeigersinn) – damit lösen Sie die Fixierung des Stativrings.

• Drehen Sie das am Stativ befestigte Teleskop um den
Stativring in die gewünschte Position.
Rastung bei: 0°, ±45°, ±90°, ±135°, ±180°.

• Drehen Sie die Klemmschraube nach rechts (im Uhrzeiger­sinn) – damit fixieren Sie den Stativring.

9

DEDE

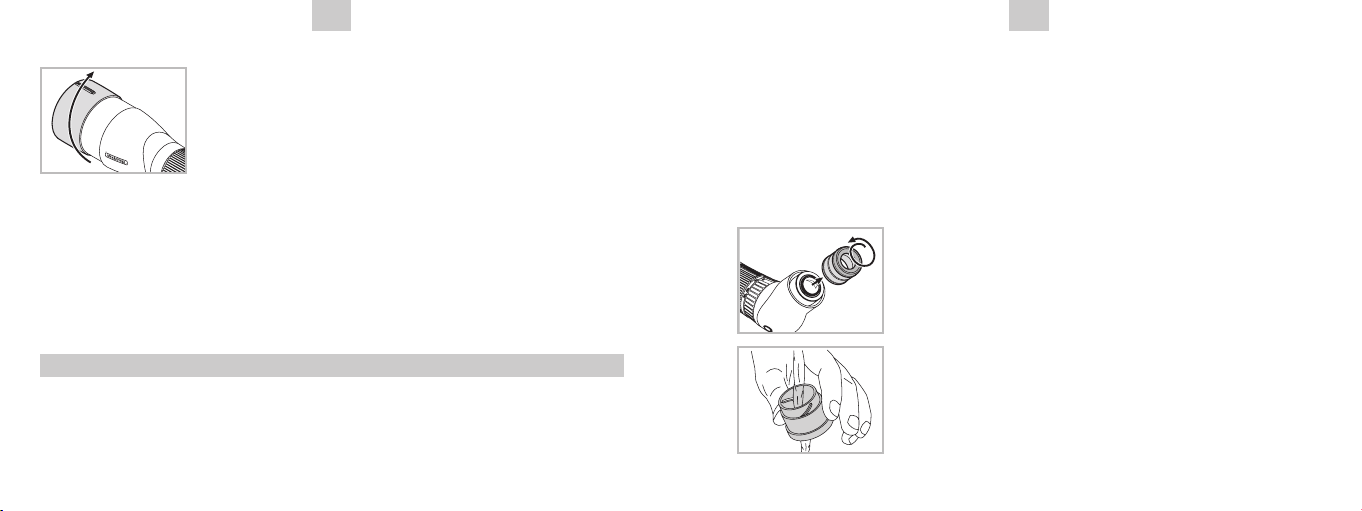

1.10. Verwendung der Sonnenblende

Die integrierte, ausziehbare Sonnenblende hält störendes
Seitenlicht fern und schützt das Objektiv vor Regen.
Das Aus- und Einschieben der Sonnenblende führen Sie am
besten mit einer leichten Drehbewegung durch.
Die Sonnenblende rastet in ausgezogenem wie auch in ein-

geschobenem Zustand ein.
Der Objektivschutzdeckel kann auch bei ausgezogener Sonnenblende verwendet
werden.

1.11. Nach Gebrauch des Teleskops

• Bitte setzen Sie den Objektiv- und Okularschutzdeckel wieder auf.

• Extraschutz durch SOC Schutzhülle

• Transport in zwei Teilen

Wartung und Pflege

Reinigungstuch

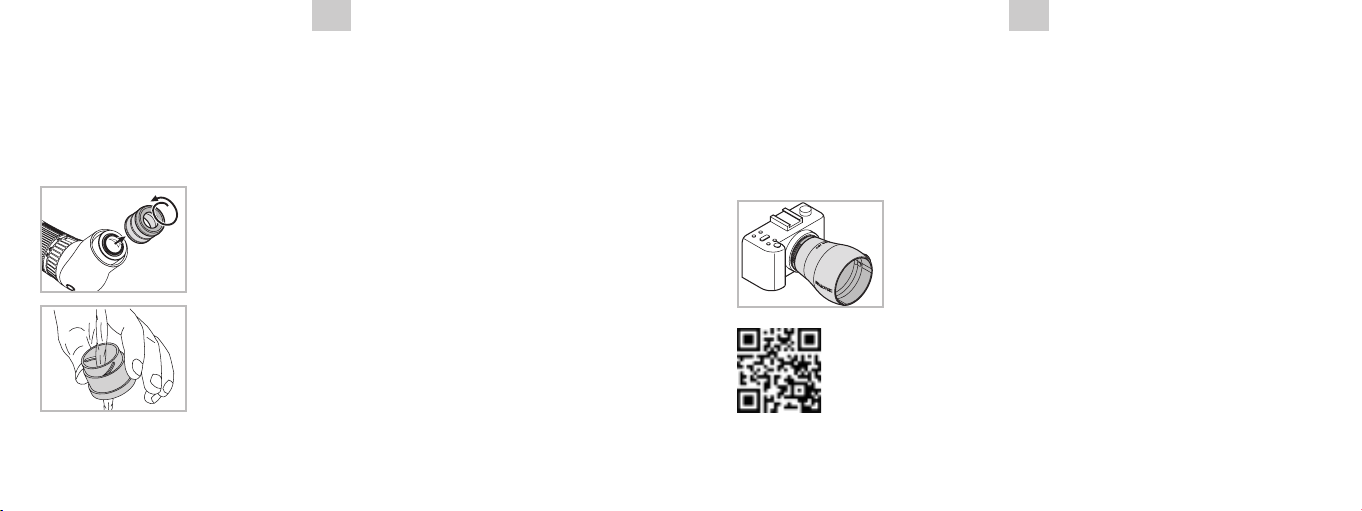

Mit diesem beigelegten Spezialtuch aus Mikrofasern können Sie selbst empfindlich­ste Glasflächen reinigen. Es ist geeignet für Objektive, Okulare und Brillen.

10

Bitte halten Sie das Reinigungstuch sauber, da Verunreinigungen die Linsenober­fläche beschädigen können. Ist das Tuch verschmutzt, können Sie es in handwar­mer Seifenlauge waschen und an der Luft trocknen lassen. Verwenden Sie es bitte
ausschließlich zur Reinigung von Glasflächen!

Reinigung

Wir haben alle Elemente und Oberflächen so ausgelegt, dass
sie pflegeleicht sind.
Um die optische Brillanz Ihres Teleskops dauerhaft zu
gewährleisten, sollten Sie die Glasoberflächen schmutz-,
öl- und fettfrei halten. Zur Reinigung der Optik entfernen
Sie zuerst gröbere Partikel mit einem Optikpinsel. Zur nach­folgenden gründlichen Reinigung empfiehlt sich leichtes
Anhauchen und Reinigung mit dem Reinigungstuch.
Das Gehäuse pflegen Sie am besten mit einem Tuch aus dem
SWAROVSKI OPTIK Linsenreinigungsset (nicht mit einem
normalen Optik-Reinigungstuch).
Bei starker Verschmutzung (z. B. Sand) ist die Drehaugen-

muschel komplett abschraubbar und somit einfachst zu reinigen.

11

DEDE

EN

Aufbewahrung

Sie sollten Ihr Teleskop an einem gut gelüfteten dunklen Ort aufbewahren.
Ist das Teleskop nass, muss es vorher getrocknet werden.
Bei längeren Aufenthalten in Tropengebieten oder in Gegenden mit hoher Luft­feuchtigkeit ist der beste Lagerort ein luftdichter Behälter mit einem Feuchtigkeits­Absorptionsmittel (z. B. Silicagel).

Anmerkungen

Machen Sie Ihr Teleskop zum Teleobjektiv mit den neuen

Digiscoping Adaptern von SWAROVSKI OPTIK: TLS APO,

DCB II.

Weitere Informationen finden Sie unter: ATXSTX.SWAROVSKIOPTIK.COM

Alle Angaben sind typische Werte.
Änderungen in Ausführung und Lieferung sowie Druckfehler sind vorbehalten. BA-702-11, 09/2012

12

We are very pleased that you decided to purchase this product from SWAROVSKI
OPTIK. If you have any questions, please consult your specialist dealer or contact
us directly at WWW.SWAROVSKIOPTIK.COM.

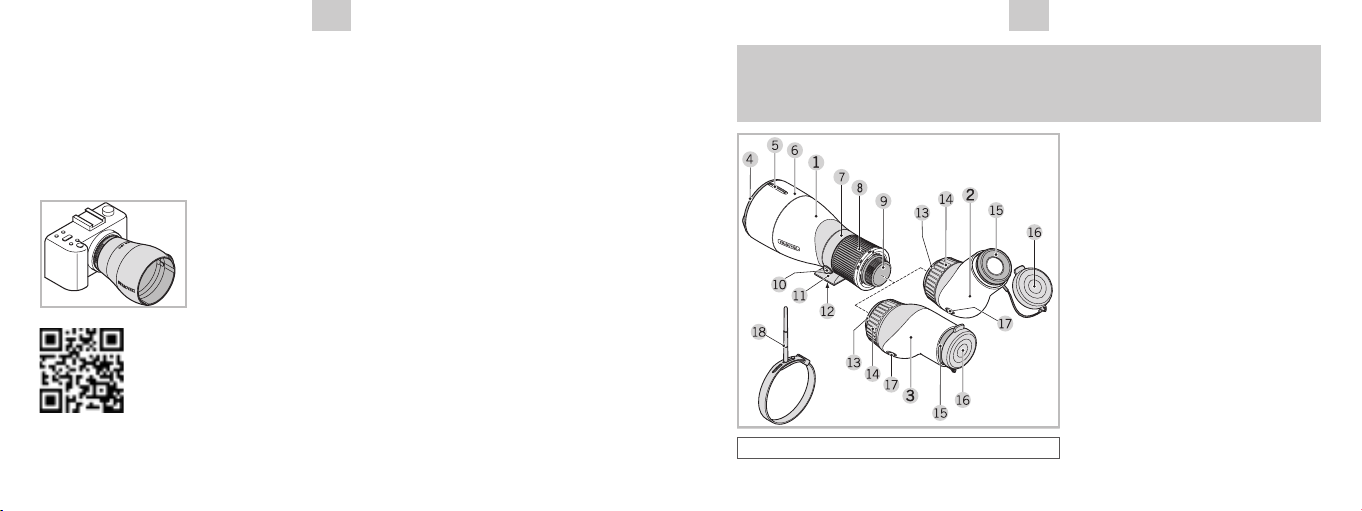

1 Objective module (65, 85, 95)
2 Eyepiece module ATX
3 Eyepiece module STX
4 Objective lens cover
5 Aiming aid
6 Sunshade
7 Tripod ring
8 Focusing set collar
9 Bayonet fitting cap
10 Locking screw
11 Tripod foot
12 Attaching thread for tripod
13 Bayonet fitting cap
14 Magnification changer set collar
15 Eyecup
16 Eyepiece cover

Please find our current product accessories at WWW.SWAROVSKIOPTIK.COM.

17 Release button
18 Aiming aid ATX

13

DEDE

ENEN

For your safety!

WARNING!

General information

Never look at the sun with the telescope! This leads to injury

of your eyes!

Please protect your telescope from jolts and jars.

Repairs should be carried out only by authorized workshops.

14

Operation

1. Assemble objective module and eyepiece module

1.1. Remove protecting cover

Bayonet fitting cap objective module
To remove cap, turn bayonet fitting cap anti-clockwise.

Bayonet fitting cap eyepiece module
Remove bayonet fitting cap from eyepiece module turning
anti-clockwise.

15

DEDE16EN EN

1.2. Assemble objective module and eyepiece module

• Align guiding mark (index point) of
eyepiece module with guiding mark on
objective module.

• Turn eyepiece module clockwise until
catch snaps in.

• For disassembly, press release button
on eyepiece module and turn it counter­clockwise until it is free for removal.

1.3. Remove the objective and eyepiece covers

1.4. Mounting to tripod

SWAROVSKI OPTIK tripod
The tripod base fits directly into the SWAROVSKI OPTIK
tripod head.

Other tripods
The tripod base has a connecting thread of 3/8˝ UNC. The
inserted bush reduces the connecting thread to 1/4˝. The
telescope fits onto any common tripod.

1.5. Adjustment of the screw-in-typ eye cup

Use without eyeglasses:

Turn the eye cup (counter-clockwise) until it stops.

17

DEDE

ENEN

Use with eyeglasses:

Turn the eye cup (clock-wise) until it stops.

Tip for spectacle-wearers

The SWAROVSKI OPTIK special eyecup offer additional viewing comfort, now avail­able at choice retailers.

1.6. Focusing

• For distant objects, turn the focusing wheel to the right

(clockwise).

18

• By turning the focusing wheel to the left (anti-clockwise), you can observe objects
that are nearer.

• In order to ensure fatigue-free observation, turn the adjustment ring for focusing
a bit to the left (anti-clockwise) until the image becomes slightly unsharp. Then turn
the focusing wheel to the right (clockwise) until the maximum image definition is
attained for the first time.

Useful tip: Use the focusing wheel of the telescope for accurate focusing. This
reduces eye strain.

1.7. Using the zoom ring

To change magnification:
Turning the adjustment ring to the right (clockwise) decreases
magnification.
Turning it to the left increases the magnification.
You will be able to read the magnification above the index
point.

1.8. Aiming aid for ATX telescopes

The attached aiming aid is designed to help you adjust the telescope to the object
to be observed.

19

1.8.1. Attachment 1.8.2. Individual adjustment 1.8.3. Application 1.10. Using the sunshield

when the sunshield is extended.

1.9. Changing the viewing angle

• Turn the locking screw to the left (anti-clockwise) to unlock

the tripod ring.

1.11. After using the telescope

• Please put the protective cap for the objective lens back on.

• Additional protection with the SOC stay-on case

• Transport in two sections

DEDE20EN EN

The integrated, extendable sunshield keeps away disturbing
lateral light and protects the objective lens from rain.
The sunshield is best slid out and in with a slight rotary
motion.
It snaps in when extended as well as when retracted.
The protective cap for the objective lens can also be used

• Turn the telescope mounted to the tripod on the tripod ring

into the desired position. The ATX/STX will click into place at:

0°, ±45°, ±90°, ±135°, ±180°.

• Turn the locking screw to the right (clockwise) to lock the

tripod ring in position.

Maintenance and Care

Lens-cleaning cloth

You can clean highly sensitive lens surfaces with the enclosed micro fibre cloth. It
is suitable for objective lenses, ocular lenses and eye-glasses.

21

EN EN25DEDE

DEDE

Please keep the cloth clean, as dirt can damage the lens surface. If the cloth
gets dirty, it can be washed in luke-warm soapy water and air-dried. Please use it
exclusively for cleaning lens surfaces!

Cleaning

We have designed all elements and surfaces to require little

care.

To ensure the optical brilliance of your telescope perma-

nently, you should keep its glass surfaces free of dirt, oil

and fat. When cleaning the lenses, first remove larger

particles with an optical lens brush. For the subsequent

thorough cleaning we recommend breathing onto the lens

surface to form a coat of condensation and then cleaning it

with a soft, moist cloth.

We recommend to keep the casing clean by using one of the

wipes of the SWAROVSKI OPTIK lens cleaning set (do not use

a regular optical wipe).
In the event of hard-to-remove dirt (e.g. sand) the eye cups can be unscrewed and
cleaned very easily.

22

Storage

You should also store your telescope in a well-ventilated and dark place.
A wet telescope should to be dried before storage.
During longer stays in tropical regions with a high humidity, the best place to store
the instrument in is an air-tight receptacle along with a moisture-absorbing agent
(e.g. silica gel).

Comments

Turn your telescope into a telephoto lens using the new
SWAROVSKI OPTIK digiscoping adapters: TLS APO + DCB II.

For more information, please refer to: ATXSTX.SWAROVSKIOPTIK.COM

All data are typical values.
We reserve the right to make changes regarding design and delivery.
We accept no liability for printing errors. BA-702-11, 09/2012

23

FR FR27DEDE

Nous sommes heureux que vous ayez opté pour ce produit de la Maison
SWAROVSKI OPTIK. Pour toute question adressez-vous à votre détaillant ou
contactez-nous directement sur WWW.SWAROVSKIOPTIK.COM.

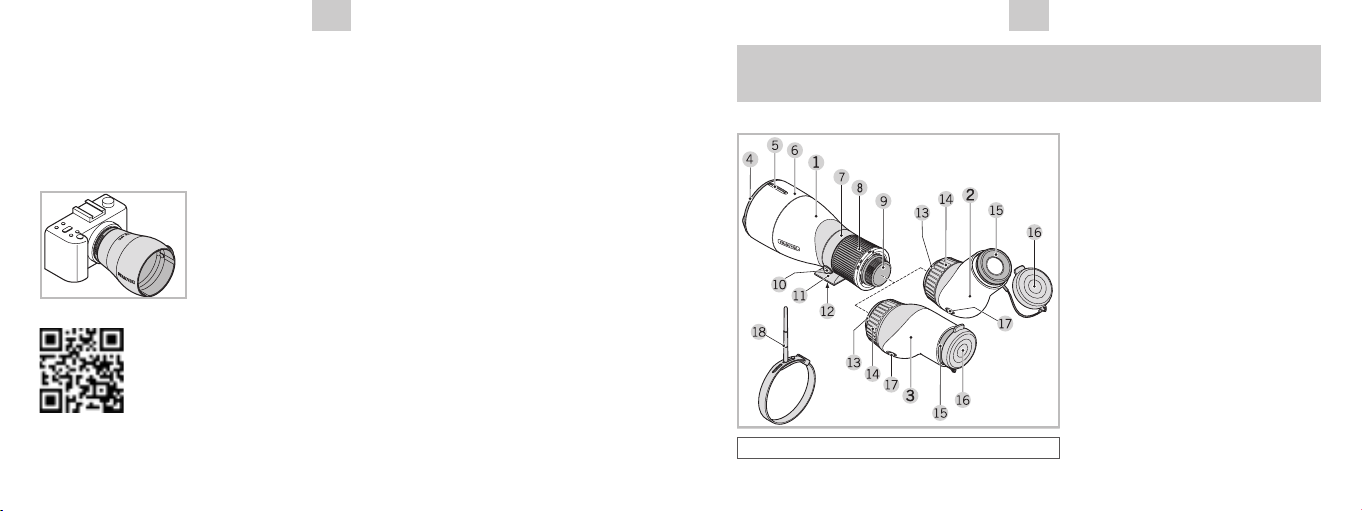

1 Module objectif (65, 85, 95)
2 Module oculaire ATX
3 Module oculaire STX
4 Capuchon protecteur objectif
5 Aide à la visée
6 Pare-soleil
7 Collier trépied
8 Molette de focalisation
9 Capuchon protecteur à baïonnette
10 Vis de verrouillage
11 Pied trépied
12 Fil d’attache pour trépied
13 Capuchon protecteur à baïonnette

Molette du modificateur de grossissement

14
15 Bonnette oculaire
16 Capuchon protecteur oculaire

Les accessoires disponibles se trouvent sur WWW.SWAROVSKIOPTIK.COM.

17 Bouton de déclenchement
18 Accessoire de visée ATX

24

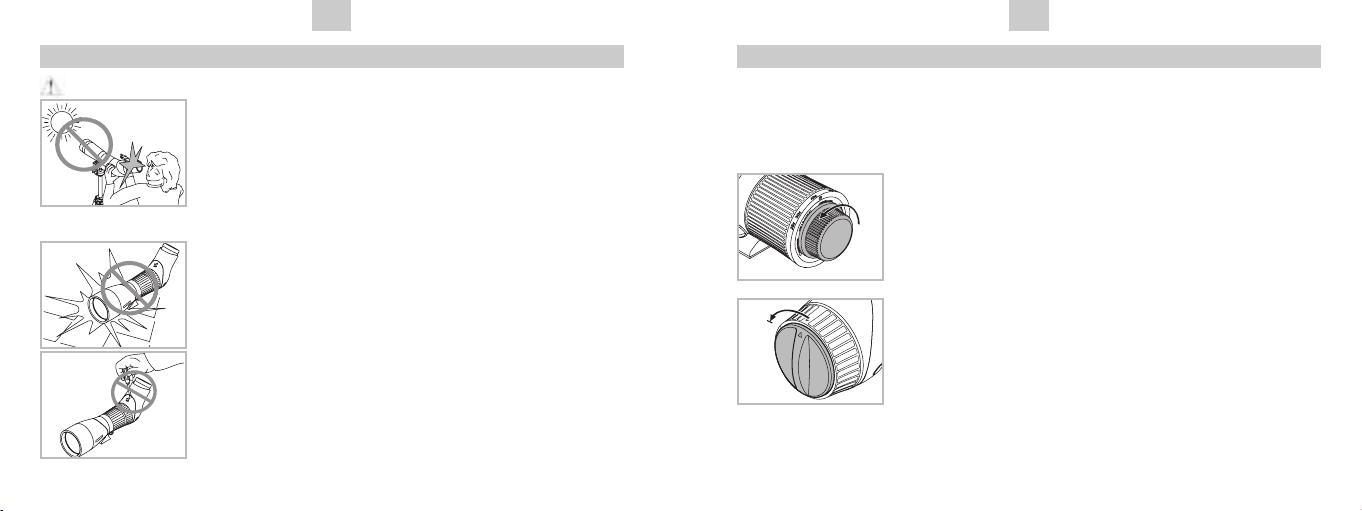

Pour votre sécurité !

AVERTISSEMENT !

Ne regardez en aucun cas directement le soleil à travers votre
télescope ! Vous risqueriez des lésions oculaires !

Recommandations d’ordre général

Veuillez mettre votre télescope à l’abri de chocs.

Les réparations doivent toujours être confiées à des ateliers
autorisés.

FR FR29DEDE

Mise en service

1. Montez le module objectif et le module oculaire

1.1. Retirez le capuchon protecteur

Capuchon protecteur à baïonnette du module objectif

Pour retirer le capuchon, faites tourner le capuchon protec-

teur à baïonnette dans le sens inverse des aiguilles d’une

montre.

Capuchon protecteur à baïonnette du module oculaire

Retirez le capuchon protecteur à baïonnette du module ocu-

laire en le faisant tourner dans le sens inverse des aiguilles

d’une montre.

26

1.2. Montez le module objectif et le module oculaire

• Alignez le repère (point de référence)
du module oculaire avec celui du module
objectif.

• Faites tourner le module oculaire dans
le sens des aiguilles d’une montre jusqu’à
ce que le cliquet s’enclenche.

• Afin de procéder au démontage,
appuyez sur le bouton de déclenchement
du module oculaire et faites le tourner
dans le sens inverse des aiguilles d’une
montre jusqu’à ce qu’il puisse être retiré.

1.3. Retirez les capuchons de l’objectif et de l’oculaire

FR FR31DEDE

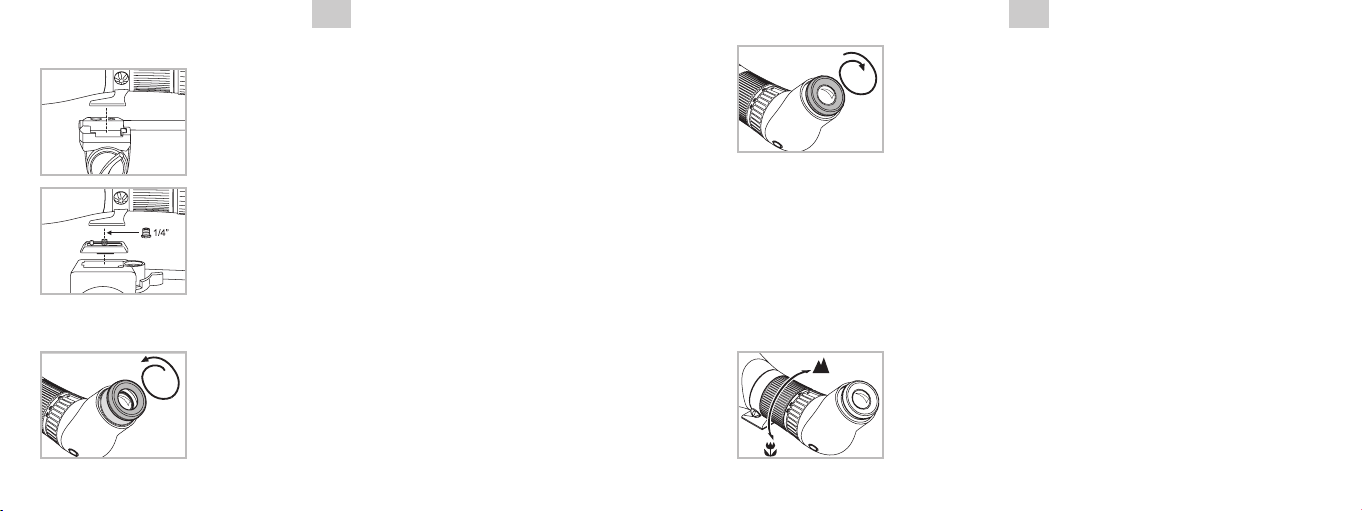

1.4. Fixation au trépied

Trépieds SWAROVSKI OPTIK

La base de fixation s’adapte directement sur la tête de trépied

SWAROVSKI OPTIK.

Autres trépieds

La pièce de raccord au trépied est équipée d’un filet de

raccord de 3/8˝ UNC. La vis de recouvrement intégrée réduit

le filet de raccord à 1/4˝ UNC. La longue-vue convient à tout

trépied courant.

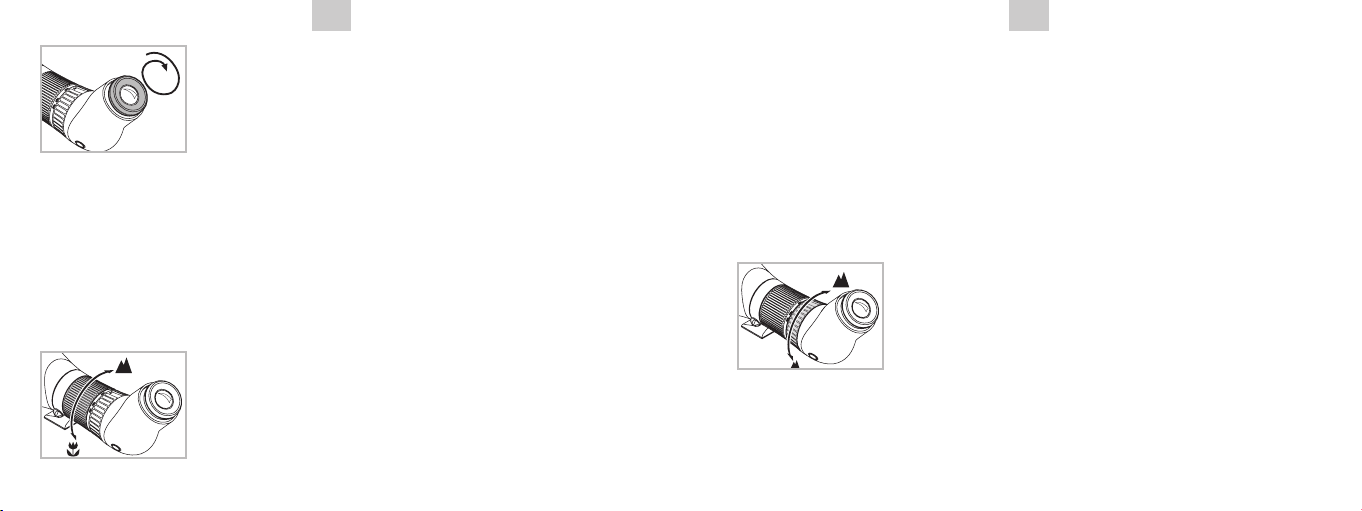

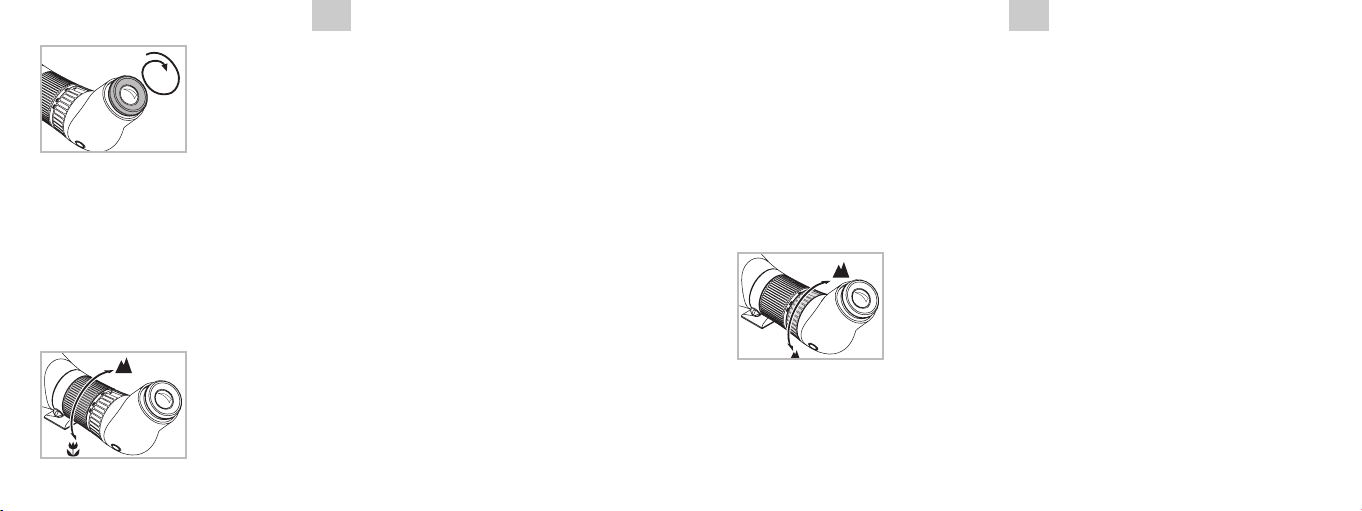

1.5. Réglage de la bonnette oculaire rotative

Utilisation sans lunettes :

Faites tourner la bonnette oculaire rotative (dans le sens

inverse des aiguilles d’une montre) jusqu’à la butée.

Utilisation avec des lunettes :

Faites tourner la bonnette oculaire rotative (dans le sens des
aiguilles d’une montre) jusqu’à la butée.

Conseil pour les porteurs de lunettes

Bonnettes oculaires spéciales prévenant la pénétration latérale de lumière
SWAROVSKI OPTIK offrent un confort de vision supplémentaire. Elles sont
désormais disponibles auprès de nos revendeurs de choix.

1.6. Réglage de la netteté de l’image

• Pour voir des objets très éloignés, faites tourner la bague
de réglage de la focalisation vers la droite (dans le sens des
aiguilles d’une montre).

28

FR FR33DEDE

• En faisant tourner la bague de réglage de la focalisation vers la gauche (dans le
sens inverse des aiguilles d’une montre), vous pourrez observer des objets situés
à proximité.

• Afin d’éviter toute fatigue pendant l’observation, tournez légèrement la bague de
réglage de la focalisation vers la gauche (dans le sens inverse des aiguilles d’une
montre) jusqu’à ce que l’image devienne un peu floue. Ensuite, tournez la bague de
réglage vers la droite (dans le sens des aiguilles d’une montre) jusqu’à obtenir une
première netteté d’image maximale.
Conseil utile : Servez-vous de la molette de focalisation de la longue-vue pour davan­tage de précision. Ce mécanisme permet de réduire la fatigue visuelle.

1.7. Utilisation de la molette de zoom

Changement du grossissement:

En tournant la bague de réglage vers la droite (dans le sens

des aiguilles d’une montre), on diminue le grossissement.

En tournant la bague de réglage vers la gauche (dans le

sens inverse des aiguilles d’une montre), on augmente le

grossissement.
Le point indicateur vous permettra de lire votre degré d’agrandissement.

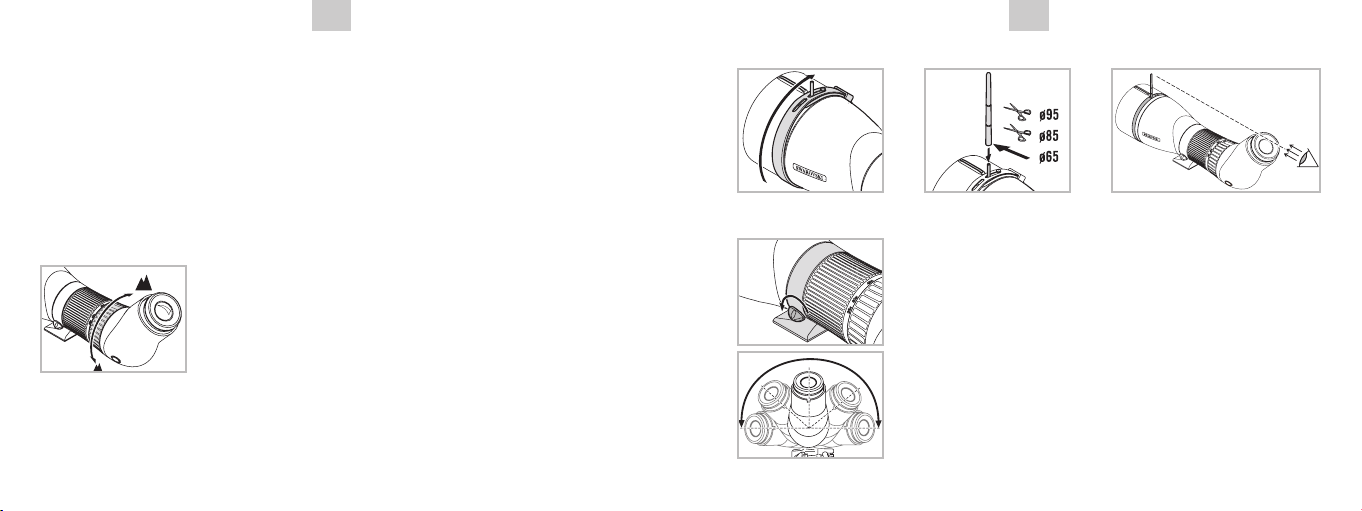

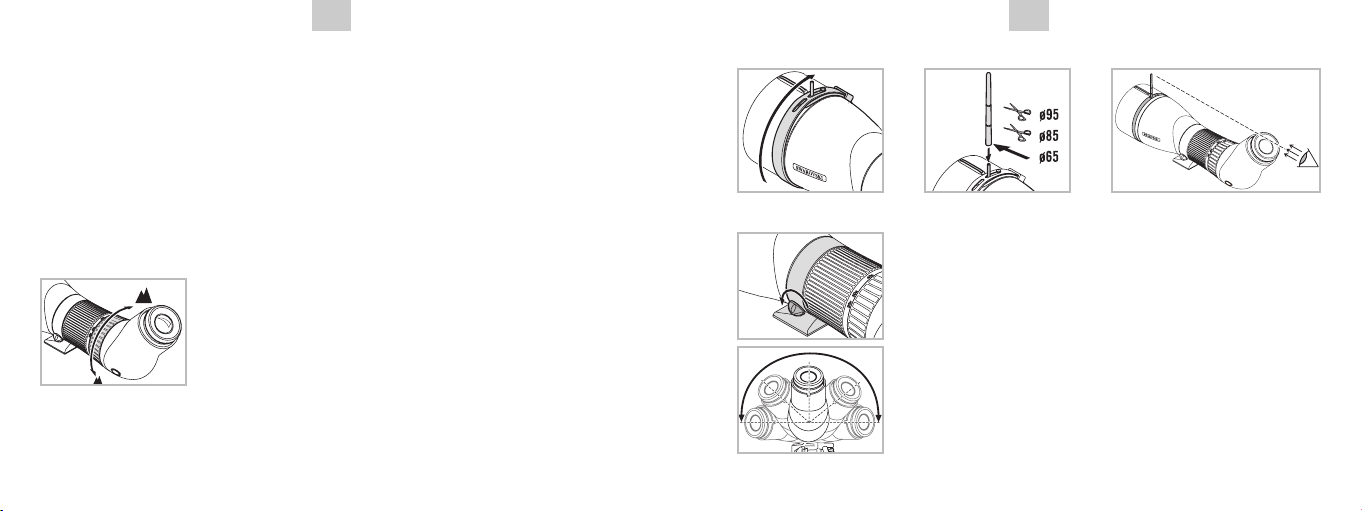

1.8. Aide à la visée pour longues-vues ATX

L’aide à la visée fixée est destinée à ajuster la longue-vue à l’objet observé.

30

1.8.1. Fixation

1.8.2. Ajustement personnalisé

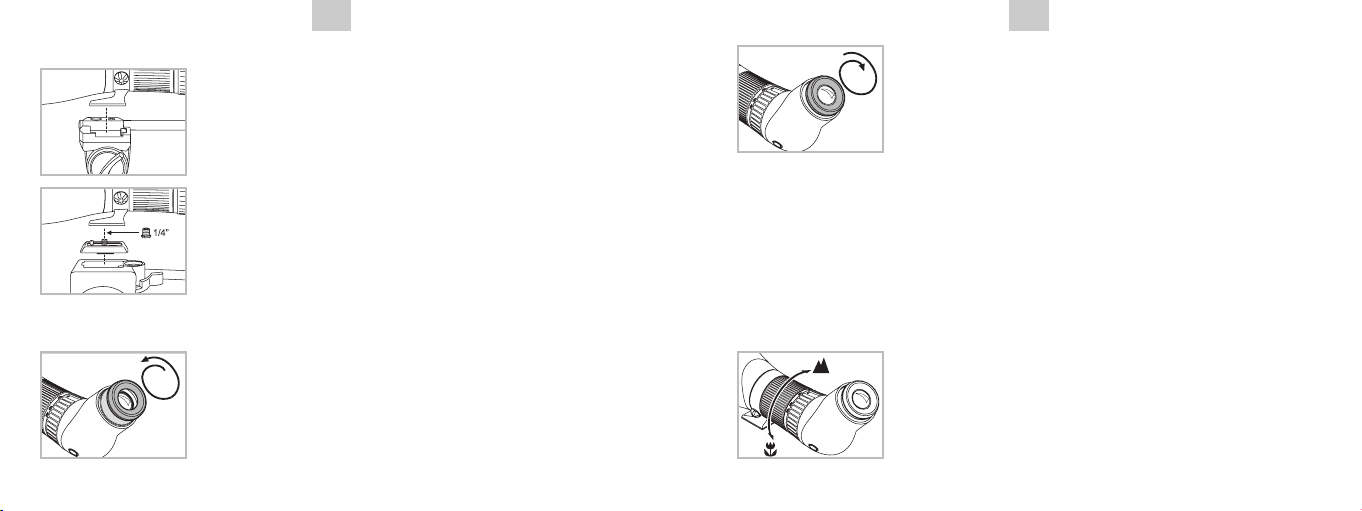

1.9. Modification de la direction de l’oculaire

• Tournez la vis de serrage vers la gauche (dans le sens
inverse des aiguilles d’une montre): vous ôtez ainsi la fixation
de la bague de trépied.

• Faites tourner la longue-vue fixée au trépied sur le collier
de ce dernier jusqu’à ce que vous obteniez la position que
vous souhaitez.
Encliquetàge à: 0°, ±45°, ±90°, ±135°, ±180°.

• Vous fixerez la bague de trépied en tournant la vis de ser­rage vers la droite (dans le sens des aiguilles d’une montre).

1.8.3. Application

FR FR35DEDE

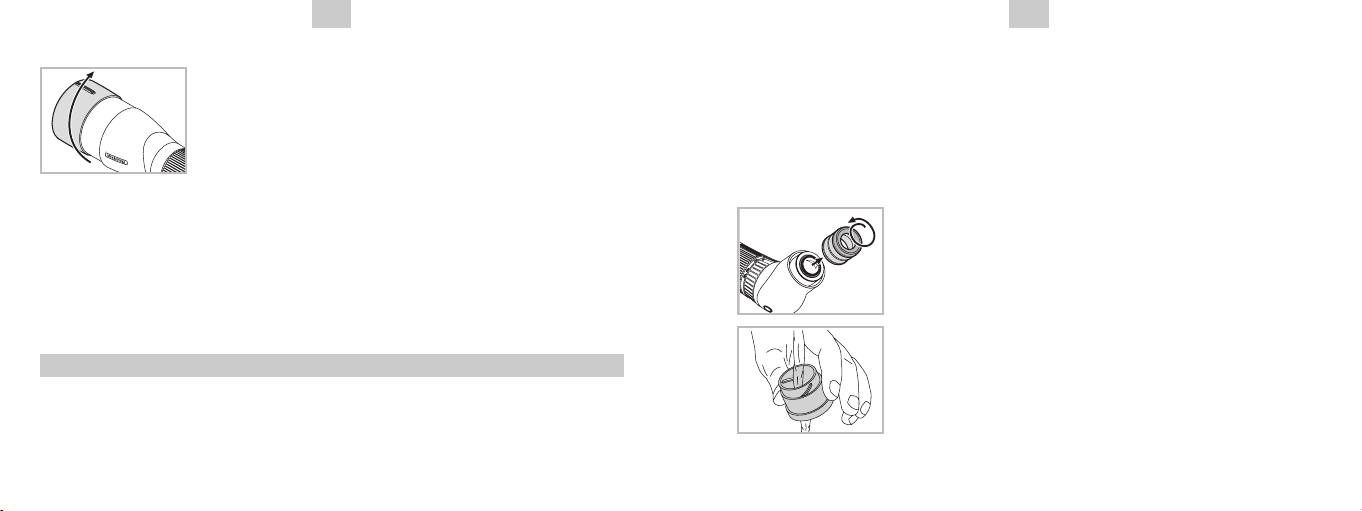

1.10. Utilisation du pare-soleil intégré

Le pare-soleil intégré et amovible détourne toute lumière

latérale indésirable et protège l’objectif de la pluie.

Il vous sera plus facile d’insérer ou retirer le pare-soleil en le

faisant quelque peu tourner.

Le pare-soleil s’encliquète de la même manière s’il est inséré

ou retiré. Le capuchon de protection de l’objectif peut égale­ment être utilisé lorsque le pare-soleil est retiré.

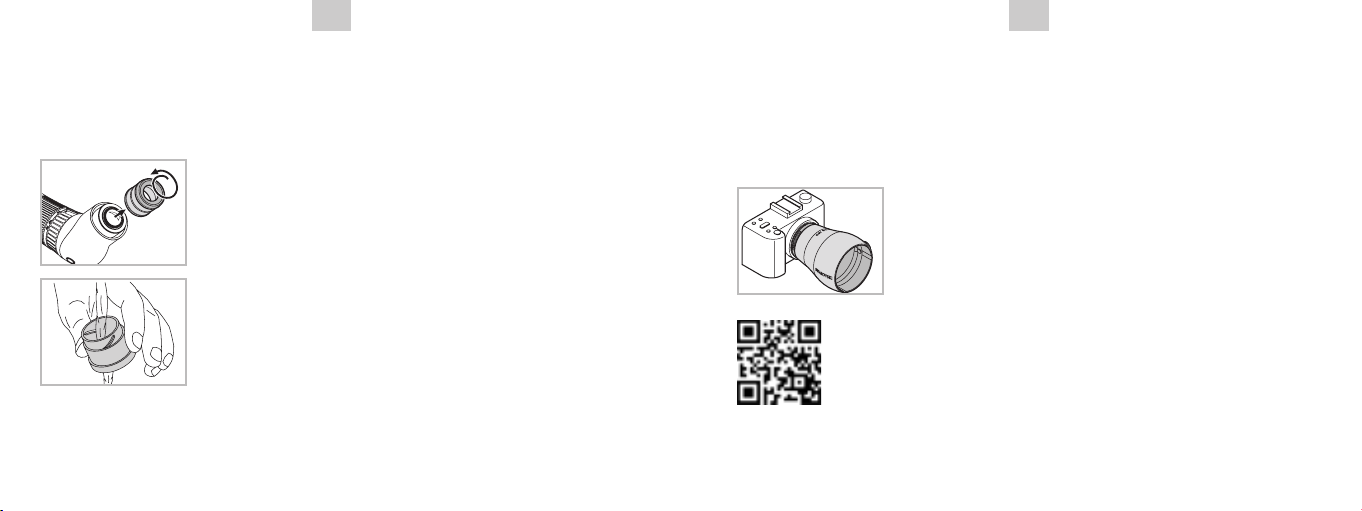

1.11. Après utilisation de la longue-vue

• Veuillez remettre le capuchon de protection de l’objectif en place.

• Protection supplémentaire fournie par l’étui d’utilisation SOC

• Transport en deux éléments

Maintenance et entretien

Tissu de nettoyage

Ce tissu spécial dont la texture se compose de microfibres est idéal pour nettoyer
les verres les plus délicats : objectifs, oculaires et lunettes.

32

Veillez à ce que ce tissu reste toujours propre car des impuretés risqueraient de
rayer la surface des lentilles. Lorsque le tissu est sale, il suffit de le laver à l’eau
tiède et savonneuse et de le faire sécher à l’air. Ne l’utilisez que pour nettoyer des
surfaces de verre !

Nettoyage

Tous les éléments et surfaces sont conçus de façon qu’ils
soient d’un entretien facile.
Afin de conserver en permanence la brillance optique de
votre longue-vue, il est recommandé d’éliminer toute saleté
ainsi que toute tache d’huile et de graisse des surfaces en
verre. Lorsque vous nettoyez une optique, commencez par
enlever les grosses particules à l’aide d’un pinceau spécial.
Pour le nettoyage en profondeur, nous vous recommandons
d’humecter légèrement la surface avec votre respiration et de
la nettoyer à l’aide d’un tissu spécial.
Nous vous conseillons de nettoyer le revêtement en utilisant

l’une des lingettes du set de nettoyage SWAROVSKI OPTIK
(ne pas utiliser de lingette optique ordinaire).
En cas de fort encrassement (par ex. du sable), vous pouvez entièrement dévisser
la bonnette oculaires pour rendre le nettoyage plus aisés.

FR IT37DEDE

Entreposage

Il est également recommandé d’entreposer votre longue-vue dans un endroit bien
aéré et sombre. Une longue-vue humide doit être séchée avant d’être entreposée.
Dans les zones tropicales ou dans des régions où règne une forte humidité ambian­te, le mieux est d’entreposer vos télescopes dans un étui étanche à l’air doté d’un
produit absorbant l’humidité (du type Silicagel).

Remarques

Transformez votre longue-vue en super téléobjectif en vous
servant du nouvel adaptateur de digiscopie SWAROVSKI
OPTIK : TLS APO, DCB II.

Pour plus d’informations, rendez-vous sur notre site Internet :

ATXSTX.SWAROVSKIOPTIK.COM

Toutes les données sont des valeurs standard.
Sous réserve de modifications ultérieures concernant la conception,
la livraison et les erreurs d’impression. BA-702-11, 09/2012

34

Ci congratuliamo con Lei per aver deciso di acquistare questo prodotto della
SWAROVSKI OPTIK. Per ulteriori informazioni si prega di rivolgersi ad un Riven­ditore Autorizzato oppure contattateci su WWW.SWAROVSKIOPTIK.COM.

1 Modulo obiettivo (65, 85, 95)
2 Modulo oculare ATX
3 Modulo oculare STX
4 Coperchio di protezione per obiettivo
5 Dispositivo di avvistamento per
favorere l’acquisizione
6 Paraluce
7 Anello per treppiede
8 Ghiera di bloccaggio messa a fuoco
9 Coperchio di protezione per baionetta
10 Vite di bloccaggio
11 Base per treppiede
12 Filettatura per attacco treppiede
13 Coperchio di protezione per baionetta
14 Ghiera di bloccaggio variatore
d’ingrandimento
15 Conchiglia oculare
16 Coperchio di protezione per oculare
17 Pulsante di sblocco

I nostri accessori sono sul sito WWW.SWAROVSKIOPTIK.COM.

18 Dispositivo di avvistamento per
favorere l’acquisizione ATX

IT IT39DEDE

Per la Vostra sicurezza!

ATTENZIONE!

Avvertenze generali

Non guardate mai il sole attraversio il cannocchiale da osser­vazione! Ciò può causarVi gravi lesioni agli occhi!

Proteggete il cannocchiale da osservazione dagli urti.

Le riparazioni vanno effettuate esclusivamente presso le
officine autorizzate.

36

Uso

1. Montare il modulo obiettivo e il modulo oculare

1.1. Rimuovere il coperchio di protezione

Coperchio di protezione per baionetta modulo obiettivo

Per rimuovere il cappuccio, ruotare il coperchio di protezione

della baionetta in senso antiorario.

Coperchio di protezione per baionetta modulo oculare

Rimuovere il coperchio di protezione della baionetta dal

modulo oculare ruotandolo in senso antiorario.

IT IT41DEDE

1.2. Montare il modulo obiettivo e il modulo oculare

• Allineare la tacca guida (segno di rife­rimento) del modulo oculare alla tacca
guida del modulo obiettivo.

• Ruotare il modulo oculare in senso
orario fino a far scattare il fermo.

• Per lo smontaggio, premere il pulsante
di sblocco sul modulo oculare e ruotare
il modulo in senso antiorario fino a
sbloccarlo, poi rimuoverlo.

1.3. Rimuovere i coperchi di protezione dell’obiettivo e dell’oculare

38

1.4. Montaggio sul treppiede

Treppiede SWAROVSKI OPTIK

La base del treppiede si innesta direttamente nel testa del

treppiede SWAROVSKI OPTIK.

Treppiedi diversi

Il piedino del cannocchiale si fissa ad un attacco filettato da

3/8˝ UNC. La vite inserita riduce l’attacco filettato a 1/4˝ UNC.

Il telescopio può essere montato su qualunque treppiede

standard.

1.5. Regolazione della conchiglia oculare

Uso senza occhiali:

Estarre la conchiglia oculare girevole (girando in senso antio-

rario) fino al punto d’arresto.

IT IT43DEDE

Uso con occhiali:

Fare rientrare la conchiglia oculare girevole (in senso orario)
fino al punto d’arresto.

Suggerimento per portatori di occhiali

Le speciali conchiglie oculari contro la luce laterale di SWAROVSKI OPTIK miglio­rano ulteriormente il campo visivo. Ora sono disponibili presso il vostro rivenditore
di fiducia.

1.6. Come regolare la nitidezza dell’immagine

• Per osservare oggetti lontani ruotare l’anello di regolazione
della messa a fuoco verso destra (in senso orario).

40

• Per osservare oggetti a breve distanza girare l’anello di regolazione verso sinistra
(in senso antiorario).

• Per poter vedere in modo nitido, girare l’anello di regolazione della messa a fuoco
leggermente verso sinistra (in senso antiorario) finché l’immagine diventa legger­mente sfuocata. Quindi ruotare l’anello di regolazione verso destra (in senso orario)
finché l’immagine risulta perfettamente nitida.

Suggerimento utile: Usate la ghiera per la messa a fuoco del telescopio, per una messa
a fuoco precisa. Questo riduce l’affaticamento della vista.

1.7. Uso della ghiera di bloccaggio dello zoom

Cambio d’ingrandimento:

Girando l’anello di regolazione verso destra (in senso orario)

l’ingrandimento viene ridotto.

Girando l’anello di regolazione verso sinistra (in senso antio-

rario) l’ingrandimento viene aumentato.

L’ingrandimento fissato è visibile sulla tacca di posizione.

1.8. Mirino di puntamento per telescopi ATX

Il mirino di puntamento incluso vi aiuterà a regolare il telescopio sull’obiettivo da
osservare.

IT IT45DEDE

1.8.1. Fissaggio 1.8.2. Fissaggio individuale 1.8.3. Applicazione 1.10. Impiego dello schermo paraluce

Lo schermo paraluce, integrato ed estraibile, protegge

l’obiettivo dalla fastidiosa luce laterale e dalla pioggia.

L’inserimento e l’estrazione dello schermo paraluce viene

effettuato semplicemente con una leggera torsione.

Lo schermo paraluce si innesta sull’obiettivo sia esso estratto

che inserito.
Il coperchietto di protezione dell’obiettivo può essere usato anche con lo schermo

1.9. Modificare la direzione dell’osservazione

• Per allentare l’anello del treppiede girare la vite d’arresto
verso sinistra (in senso antiorario).

paraluce estratto.

1.11. Dopo aver usato il telescopio

• Riapplicare il coperchietto di protezione sull’obiettivo.

• Massima protezione grazie all’involucro esterno SOC

• Trasporto in due scomparti separati

• Ruotare il telescopio montato sul treppiede agendo sull’anello

del treppiede, fino a raggiungere la posizione desiderata.
Gli innesti sono: 0°, ±45°, ±90°, ±135°, ±180°.

• Per fissare l’anello del treppiede girare la vite d’arresto
verso destra (in senso orario).

42

Manutenzione e cura

Panno detergente

In dotazione viene fornito un panno speciale in microfibra adatto alla pulizia dei
vetri più delicati. Con esso potete effettuare Voi stessi la pulizia di obiettivi, oculari
ed occhiali.

IT IT47DEDE46ES ES

Vi preghiamo di tenerlo pulito dato che lo sporco può danneggiare la superficie
delle lenti. Nel caso il panno si sporchi, si può lavarlo con acqua saponata tiepida e
lasciarlo asciugare all’aria. Usare il panno detergente esclusivamente per la pulizia
delle superfici in vetro!

Pulizia

Tutti i componenti e le superfici sono state realizzate in modo
da poter essere pulite facilmente.
Per garantire la brillantezza ottica permanente del telescopio,
è importante tenere le superfici in vetro libere da sporcizia,
olio e grasso. Quando effettuate la pulizia dello strumento
allontanate dapprima le particelle più grosse con un pennello
per ottica. Per la successiva pulizia a fondo, è bene inumidire
leggermente le parti con il fiato e pulirle quindi con il panno
apposito.
Vi raccomandiamo di tenere pulito il corpo macchina usando
una delle salviette incluse nel set di pulizia di SWAROVSKI

OPTIK (non usare salviette ottiche standard).
In caso di sporco particolare (per esempio sabbia) la conchiglia oculare è completa­mente svitabile e può essere pulita facilmente.

44

Stoccaggio

È importante riporre il telescopio in un luogo ventilato e lontano dalla luce.
Se è bagnato, occorre asciugare il telescopio prima di riporlo.
Se si soggiorna a lungo in regioni tropicali o in zone ad elevata umidità, il migliore
luogo dove conservarlo è un contenitore ermetico con un assorbente d’umidità (ad
esempio silicagel).

Commenti

Trasformate il vostro telescopio in un teleobiettivo con il
nuovo adattatore digiscoping di SWAROVSKI OPTIK: TLS
APO, DCB II.

Per ulteriori informazioni, vi invitiamo a visitare il sito:

ATXSTX.SWAROVSKIOPTIK.COM

Tutti i dati riportati sono valori tipici.
Con la riserva di apportare modifiche a modelli e forniture e salvo errori di stampa. BA-702-11, 09/2012

Le agradecemos su decisión de adquirir un instrumento de la marca SWAROVSKI
OPTIK. Si tuviera cualquier duda o consulta, póngase en contacto con su agente
especializado o directa

Podrá encontrar los accesorios actuales en WWW.SWAROVSKIOPTIK.COM.

mente con nosotros en WWW.SWAROVSKIOPTIK.COM.

1 Módulo de objetivo (65, 85, 95)
2 Módulo de ocular ATX
3 Módulo de ocular STX
4 Tapa protectora para el objetivo
5 Ayuda para apuntar
6 Protección contra el sol
7 Anillo de trípode
8 Abrazadera para kit de enfoque
9 Tapón de ajuste de bayoneta
10 Tornillo de bloqueo
11 Pie para trípode
12 Rosca de montaje para trípode
13 Tapón de ajuste de bayoneta
14 Abrazadera para kit de cambio

de aumento
15 Copa ocular
16 Tapa de ocular
17 Botón de accionamiento
18 Ayuda para apuntar ATX

¡Para su seguridad!

¡ATENCION!

¡No mire jamás con el telescopio directamente hacia el sol!
¡Podría dañar su vista!

Recomendaciones generales

Proteja su telescopio de los golpes.

Cualquier tipo de reparación ha de ser realizada en un taller
técnico autorizado por SWAROVSKI OPTIK.

DEDE

ESES

Funcionamiento

1. Monte el módulo de objetivo y el módulo de ocular

1.1. Retire la tapa protectora

Tapón de ajuste de bayoneta para módulo de objetivo

Para retirar el tapón, gire el tapón de ajuste de bayoneta en

el sentido contrario a las agujas del reloj.

Tapón de ajuste de bayoneta para módulo de ocular

Retire el tapón de ajuste de bayoneta del módulo de ocular

girándolo en el sentido contrario a las agujas del reloj.

48

1.2. Monte el módulo de objetivo y el módulo de ocular

• Alinee la marca de guía (punto índice)
del módulo de ocular con la marca de
guía del módulo de objetivo.

• Gire el módulo de ocular en el sentido
de las agujas del reloj hasta capturar
fotos dentro.

• Para el desmontaje, presione el botón
de accionamiento en el módulo de ocular
y gírelo en el sentido contrario a las agu­jas del reloj hasta que quede libre para
poder retirarlo.

1.3. Retire las tapas del objetivo y del ocular

49

ES ES53DEDE

DEDE

1.4. Montaje en el trípode

Trípode SWAROVSKI OPTIK

El pie del telescopio se adapta directamente al ca

trípode SWAROVSKI

Otros trípodes

El pie del telescopio dispone de una rosca de 3/8˝ UNC. El

tornillo adaptador reduce la rosca a 1/4˝ UNC de forma que

el telescopio de observación puede emplearse con cualquier

trípode. El telescopio se ajusta a cualquier trípode conven-

cional.

1.5. Ajuste de las copas giratorias del ocular

Empleo sin gafas:

Gire las copas del ocular en el sentido contrario a las agujas

del reloj, hasta que note resistencia.

OPTIK.

50

bezal de

Empleo con gafas:

Gire las copas en el sentido de las agujas del reloj, hasta que
note resistencia.

Consejo para usuarios de gafas

Las copas oculares especiales contra luz lateral de SWAROVSKI OPTIK ofrecen una
comodidad visual adicional; ahora disponibles en los comercios de su elección.

1.6. Enfoque

• Para enfocar objetos lejanos gire la rueda de enfoque hacia
la derecha (en el sentido de las agujas del reloj).

51

ES ES55DEDE

• Girando la rueda de enfoque hacia la izquierda puede enfocar objetos a corta
distancia.

• Para garantizar una observación sin cansancio gire la rueda de enfoque ligera­mente hacia la izquierda (en el sentido contrario a las agujas del reloj) hasta que la
imagen esté un poco desenfocada. A continuación gire la rueda hacia la derecha
hasta que la imagen aparezca de forma nítida.

Consejo útil: Utilice la rueda de enfoque del telescopio para lograr un enfoque
preciso. Esto reduce la fatiga ocular.

1.7. Uso de la abrazadera para kit de zoom

Cambio de aumentos:

Al girar la ruedecilla del ocular a la derecha (en el sentido

de las agujas del reloj) se reduce el número de aumentos.

Al girar la ruedecilla hacia la izquierda aumenta el número

de aumentos.

El número de aumentos es visible sobre el ocular.

1.8. Ayuda para apuntar para telescopios ATX

La ayuda para apuntar incorporada se ha diseñado para ayudarle a ajustar el tele­scopio al objeto que desea observar.

52

1.8.1. Conexión 1.8.2. Ajuste individual 1.8.3. Aplicación

1.9. Modificación del ángulo de inclinación del ocular

• Gire el tornillo de sujeción hacia la izquierda (en el sentido
contrario a las agujas del reloj) para libera la fijación de la
rueda del trípode.

• Gire el telescopio montado en el trípode sobre el anillo del
trípode hacia la posición deseada.
De ajuste a: 0°, ±45°, ±90°, ±135°, ±180°.

• Gire el tornillo de sujeción hacia la derecha (en el sentido de
las agujas del reloj) para fijar la rueda de sujeción al trípode.

ES ES57DEDE

1.10. Utilización del parasol

El parasol integrado evita la molesta luz lateral y protege el

objetivo de la lluvia.

Para extraer e introducir el parasol, gírelo ligeramente.

El parasol queda fijado en cualquier posición.

La tapa protectora del objetivo puede colocarse también con

el parasol extendido.

1.11. Tras el uso del telescopio

• Por favor, cubra de nuevo el objetivo con la tapa protectora.

• Protección adicional con la funda permanente SOC

• Transporte en dos secciones

Mantenimiento y cuidado

Paño de limpieza

Con su tejido especial de microfibras que se suministra con el equipo puede limpiar
hasta las superficies de cristal más delicadas. Es un paño ideal para la limpieza de
objetivos, oculares y gafas.

54

Este paño debe mantenerse bien limpio para evitar que la suciedad pueda dañar
la superficie de la lente. Si el paño se ensucia es necesario lavarlo con agua jabo­nosa templada y dejar secar después al aire. ¡Utilícelo exclusivamente para limpiar
superficies de cristal!

Limpieza

Todos los elementos y superficies del telescopio son fáciles
de limpiar.
Para garantizar la brillantez óptica de su telescopio de forma
permanente, debe conservar sus superficies de cristal libres
de suciedad, aceite y grasa. Para su limpieza elimine pri­mero con un pincel óptico suave las partículas apreciables.
Después se recomienda una limpieza más profunda con
ayuda del aliento y del paño especial de limpieza.
Le recomendamos que mantenga la funda limpia utili­zando una de las toallitas del kit de limpieza de lentes de
SWAROVSKI OPTIK (no utilice una toallita óptica conven-

cional).
Sie existe mucha suciedad (por ejemplo, arena), las copas del ocular se pueden
desenroscar por completo para facilitar la limpieza.

ES NL59DEDE

Conservación

También debe guardar su telescopio en un lugar bien ventilado y oscuro.
En el caso de que el telescopio se haya mojado, debe secarlo antes de guardarlo.
Si permanece mucho tiempo en zonas de clima tropical o de una alta humedad
ambiental, guárdelo en un envase hermético con algún producto que absorba la
humedad (p.ej. bolsitas de silicagel...).

Comentarios

Convierta su telescopio en teleobjetivo utilizando el nuevo
adaptador para fotografía digital telescópica de SWAROVSKI
OPTIK: TLS APO, DCB II.

Para más información, consulte: ATXSTX.SWAROVSKIOPTIK.COM

Todos los datos están indicados en valores medios.
Queda reservado el derecho a introducir modificaciones en diseño y entrega.
No aceptamos responsabilidad alguna por errores de impresión. BA-702-11, 09/2012

56

Het verheugt ons dat u dit product van de firma SWAROVSKI OPTIK hebt
gekozen. Mocht u vragen hebben, raadpleeg dan a.u.b. uw vakhandelaar of
neem op WWW.SWAROVSKIOPTIK.COM direct met ons contact op.

1 Objectiefmodule (65, 85, 95)
2 Oculairmodule ATX
3 Oculairmodule STX
4 Objectiefbeschermkap
5 Vizierhulp
6 Zonnekap
7 Statiefring
8 Kraag voor scherpstelset
9 Bajonetbeschermkap
10 Vergrendelingsschroef
11 Statiefvoet
12 Aansluitschroefdraad voor statief
13 Bajonetbeschermkap
14 Kraag voor vergrotingswisselaarset
15 Oogklep
16 Oculairbeschermkap

Actuele toebehoren vindt u op WWW.SWAROVSKIOPTIK.COM.

17 Ontgrendelingsknop
18 Vizierhulp ATX

NL NL61DEDE

Voor uw veiligheid!

WAARSCHUWING!

Algemene aanwijzingen

Kijk nooit met de verrekijker in de zon! Dat leidt tot bescha­diging van uw ogen!

Bescherm uw verrekijker a.u.b. tegen stoten.

Reparaties mogen alleen door geautoriseerde werkplaatsen
worden uitgevoerd.

58

Bediening

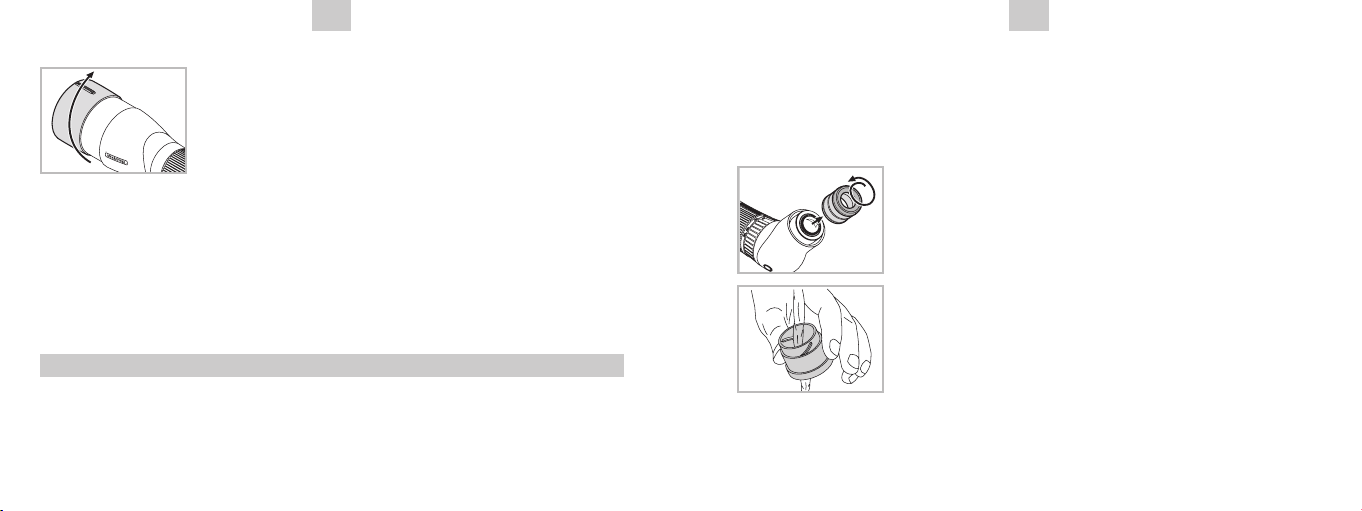

1. Zet de objectiefmodule en de oculairmodule in elkaar

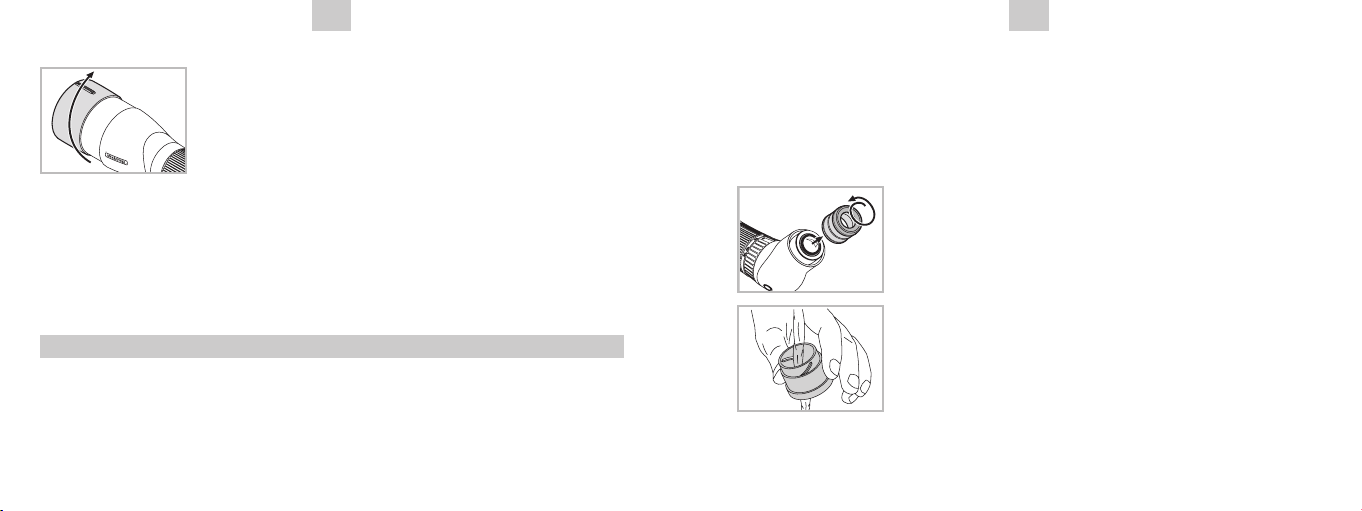

1.1. Verwijder de beschermkap

Bajonetbeschermkap objectiefmodule

Draai de bajonetbeschermkap tegen de wijzers van de klok in

om deze te verwijderen.

Bajonetbeschermkap oculairmodule

Verwijder de bajonetbeschermkap van de oculairmodule door

deze tegen de wijzers van de klok in te draaien.

NL NL63DEDE

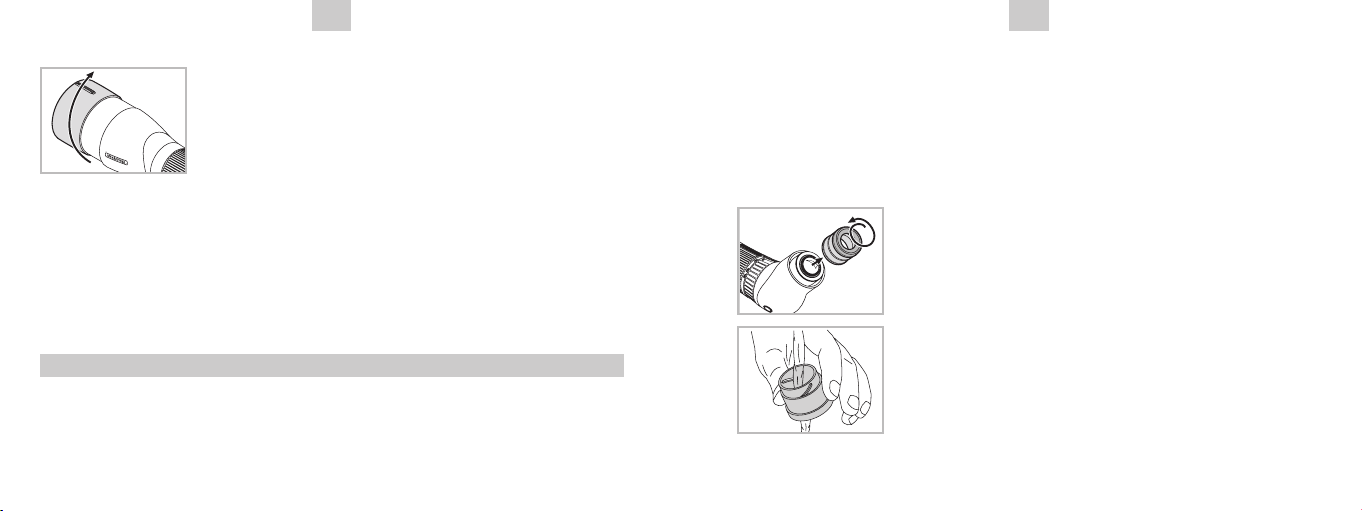

1.2. Zet de objectiefmodule en de oculairmodule in elkaar

• Sluit het merkteken (indexpunt) van de
oculairmodule aan op het merkteken van
de objectiefmodule.

• Draai de oculairmodule tegen de wijzers
van de klok in totdat de vergrendeling
vast klikt.

• Voor demontage drukt u de ontgren­delingsknop op de oculairmodule in en
draait u deze tegen de wijzers van de klok
in totdat hij verwijderd kan worden.

1.3. Verwijder de objectief- en oculairbeschermkappen

60

1.4. Bevestigen op statief

SWAROVSKI OPTIK statief

De statiefvoet past direct op de SWAROVSKI OPTIK statief-

kop.

Andere statieven

De statiefvoet heeft een aansluitschroefdraad van 3/8˝ UNC.

De eroverheen geplaatste schroef reduceert de aansluitschro-

efdraad tot 1/4˝ UNC. De telescoop past op elk normaal

statief.

1.5. Instelling van de draaidoppen

Gebruik zonder bril:

Draai de draaidoppen (tegen de wijzers van de klok in) er tot

aan de aanslag uit.

NL NL65DEDE

Gebruik met bril:

Draai de draaidoppen (met de wijzers van de klok mee) er tot
aan de aanslag in.

Tip voor brildragers

De speciale oogkleppen van SWAROVSKI OPTIK bieden extra zichtcomfort, nu
verkrijgbaar bij kwaliteitsdealers.

1.6. Instellen van de beeldscherpte

• Voor ver verwijderde objecten draait u de afstelring voor de
scherpstelling naar rechts (met de wijzers van de klok mee).

62

• Door de afstelring naar links (tegen de wijzers van de klok in) te draaien kunt u
objecten op korte afstand observeren.

• Om te waarborgen dat u tijdens het observeren niet vermoeid raakt draait u de
afstelring voor de scherpstelling een beetje naar links (tegen de wijzers van de klok
in) tot het beeld een beetje onscherp wordt. Vervolgens draait u de afstelring naar
rechts (met de wijzers van de klok mee) tot de maximale beeldscherpte voor de
eerste keer bereikt wordt.

Nuttige tip: Gebruik het scherpstelwieltje van de telescoop om accuraat scherp te
kunnen stellen. Dit vermindert de belasting van de ogen.

1.7. Gebruik van de zoomsetkraag

Wisselen van de vergroting:

Het draaien van de afstelring naar rechts (met de wijzers

van de klok mee) reduceert de vergroting. Het draaien van

de afstelring naar links (tegen de wijzers van de klok in) ver-

hoogt de vergroting. De ingestelde vergroting kunt u via het

indexpunt aflezen.

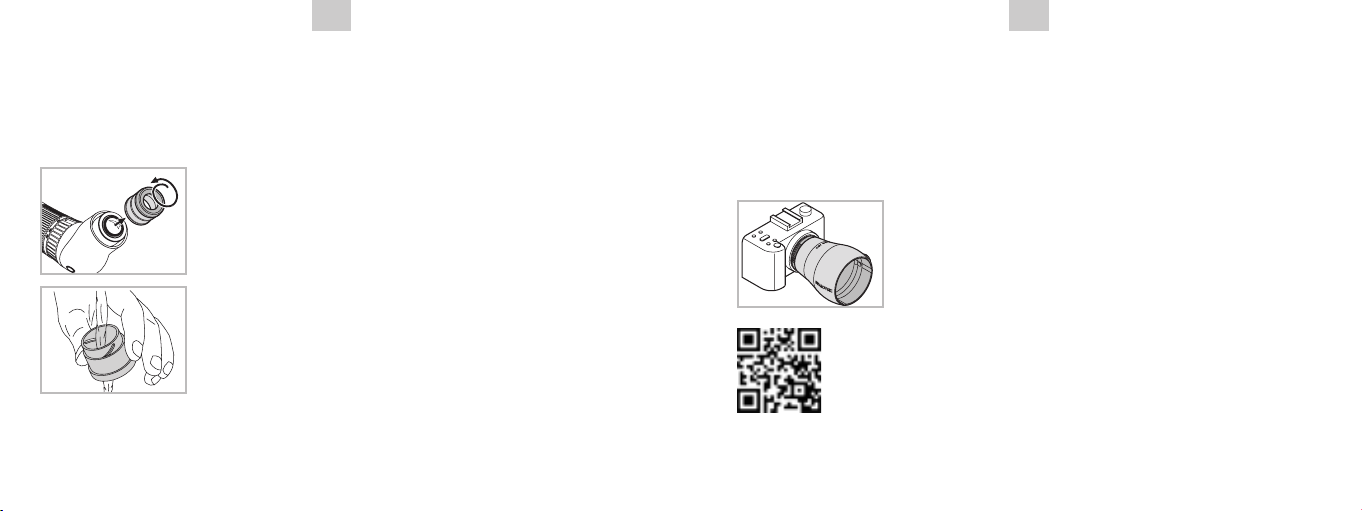

1.8. Vizierhulp voor ATX telescopen

De aangesloten vizierhulp is ontworpen om u te helpen de telescoop in te stellen op
het te observeren object.

NL NL67DEDE

1.8.1. Bevestiging 1.8.2. Individuele instelling 1.8.3. Toepassing 1.10. Gebruik van de zonnekap

De geïntegreerde, uitschuifbare zonnekap verhindert het

invallen van storend zijlicht en beschermt het objectief tegen

regen.

De zonnekap laat zich het beste met een lichte draaibewe-

ging in- en uitschuiven.

Zowel uit- als ingeschoven laat de zonnekap zich arreteren.
De objectiefbeschermkap kan ook bij uitgeschoven zonnekap worden gebruikt.

1.9. Verandering van de inkijkrichting

• Draai de klemschroef naar links (tegen de wijzers van de
klok in) – zo maakt u de arrêtering van de statiefring los.

1.11. Na gebruik van de telescoop

• Zet de objectiefbeschermkap er a.u.b. weer op.

• Extra bescherming met het SOC permanent etui

• Vervoeren in twee delen

• Draai de telescoop die op het statief bevestigd is op de

statiefring naar de gewenste positie.
Vastzetten bij: 0°, ±45°, ±90°, ±135°, ±180°.

• Draai de klemschroef naar rechts (met de wijzers van de
klok mee) – hiermee arreteert u de statiefring.

64

Reiniging en onderhoud

Reinigingsdoekje

Met dit speciale doekje van microvezels kunt u zelfs de meest gevoelige glazen
oppervlakken reinigen. Het is geschikt voor objectieven, oculairen en brillen.

NL NL69DEDE

Houd het reinigingsdoekje a.u.b. schoon, omdat verontreinigingen het oppervlak van
de lens kunnen beschadigen. Als het doekje vuil is, kunt u het in een handwarm
zeepsopje wassen en aan de lucht laten drogen. Gebruik het a.u.b. uitsluitend voor
het reinigen van glazen oppervlakken!

Reiniging

Wij hebben alle elementen en oppervlakken zo geconcipieerd
dat ze eenvoudig te reinigen zijn.
Om de optische briljantheid van uw telescoop perma­nent te behouden dient u de glazen oppervlaktes vrij
te houden van vuil, olie en vet. Verwijder voor het rei­nigen van de optiek eerst de grovere deeltjes met een
speciaal kwastje voor optische instrumenten. Voor een
hierop volgende grondige reiniging is het raadzaam de
optiek een beetje te beademen en dan met het reinigings­doekje te reinigen.
Wij raden u aan de behuizing schoon te houden met een

van de doeken van de SWAROVSKI OPTIK lens cleaning set
(gebruik geen gewone optische reinigingsdoek).
Bij sterke verontreiniging (bijv. zand) kan de oogklep er compleet afgeschroefd en
het oculair daardoor eenvoudig gereinigd worden.

66

Bewaren

Bewaar uw telescoop ook in een donkere en goed geventileerde ruimte.
Een natte telescoop dient te worden gedroogd voordat hij wordt opgeborgen.
Bij een langer verblijf in tropische gebieden of in regio’s met een hoge omgevings­vochtigheid is de beste bewaarplaats een luchtdichte zak of doos met een vocht­absorberend middel (bijv. silicagel).

Opmerkingen

Maak van uw telescoop een telefoto-lens met behulp van de
nieuwe SWAROVSKI OPTIK digiscoping adapter: TLS APO,
DCB II.

Voor meer informatie, zie: ATXSTX.SWAROVSKIOPTIK.COM

Alle gegevens zijn typische waarden.
Wijzigingen in uitvoering en levering alsmede drukfouten voorbehouden. BA-702-11, 09/2012

SV SV71DEDE

Det glädjer oss, att du valt en produkt från SWAROVSKI OPTIK. Har du frågor,
kan du vända dig till din återförsäljare eller ta kontakt med oss direkt via

WWW.SWAROVSKIOPTIK.COM.

1 Objektivmodul (65, 85, 95)
2 Okularmodul ATX
3 Okularmodul STX
4 Objektivskydd
5 Kikarsiktshjälp
6 Motljusskydd
7 Stativring
8 Fokuseringskrage
9 Lock med bajonettfattning
10 Låsskruv
11 Stativfot
12 Att sätta fast gänga för stativ
13 Lock för bajonett
14 Ställkrage för att ändra förstoring
15 Ögonmusslor
16 Okularskydd

Aktuella tillbehör hittar du på WWW.SWAROVSKIOPTIK.COM.

17 Frisläppningsknapp
18 Kikarsiktshjälp ATX

68

Säkerhetsföreskrifter!

VARNING!

Titta aldrig mot solen med tubkikaren! Det orsakar ögons­kador!

Allmän information

Skydda tubkikaren mot skakningar och stötar.

Reparationer bör utföras enbart av auktoriserade verkstäder.

SV SV73DEDE

Betjäning

1. Sätt ihop objektivmodulen och okularmodulen

1.1. Avlägsna skydd

Bajonettskydd, objektivmodul

För att avlägsna locket, vrid bajonettlocket moturs.

Bajonettskydd, okularmodul

Avlägsna bajonettlocket från okularmodul, vrid moturs.

70

1.2. Sätt ihop objektivmodulen och okularmodulen.

• Sätt okularmodulens guidemarkör (ind­expunkten) i linje med objektivmodulens
guidemarkör.

• Vrid okularmodulen medurs tills snäp­pet klickar in.

• För isärtagning, tryck på release­knappen (frigörelseknappen) på okulär­modulen och vrid den moturs till den är
fri och kan avlägsnas.

1.3. Avlägsna objekiv- och okularskydd

SV SV75DEDE

1.4. Montering på stativ

SWAROVSKI OPTIK stativ

Stativfoten passar direkt in i stativhuvudet.

Andra stativ

Stativfoten har ett kontaktgänga på 3/8˝ UNC. Insatt förträng-

ningsskruv förminskar gängan till 1/4˝ och då passar foten

på vilket standard stativ som helst. Teleskopet passar till alla

vanliga stativ.

1.5. Inställning av ögonmusslan

Bruk utan glasögon:

Vrid ögonmusslan (motsols) så långt det går.

Bruk med glasögon:

Vrid ögonmusslan (medsols) så långt det går.

Tips för personer som har glasögon

SWAROVSKI OPTIK speciella ögonmussla med vingar ger ytterligare komfortabelt
seende, och finns nu tillgänglig hos en del detaljhandlare.

1.6. Fokusering

• För att fokusera på avlägsna mål, vrid fokuseringsringen
mot höger (medsols).

72

SV SV77DEDE

• För att fokusera på närbelägna mål, vrid fokuseringsringen mot vänster (motsols).

• För att försäkra dig om att få en lugn bild, vrid fokuseringsringen först lite mot

vänster (motsols) tills bilden blir lite oskarp. Vrid sedan ringen mot höger (medsols)
tills bilden blir skarp för första gången.

Användbart tips: Använd teleskopets fokuseringshjul för noggrann fokusering. Detta
reducerar ögonansträngning.

1.8.1.

Vidhängande anordning

1.8.2. Individuell justering 1.8.3. Tillämpning

1.7. Användning av kragen för zoominställning

För att inställa förstoringsgraden:

Vrid inställningsringen mot höger (medsols) för att minska

förstoringen.

Vrid inställningsringen mot vänster (motsols) för att öka

förstoringen. Förstoringsgraden syns ovanför indexpunkten.

1.8. Sikthjälp för ATX-teleskop

Den vidsittande sikthjälpen är utformad för att hjälpa dig justera teleskopet till det
objekt som skall observeras.

74

1.9. Inställning av observationsvinkeln

• Vrid låsskruven mot väns-ter (motsols) för att låsa upp
stativringen.

• Vrid teleskopet som är monterat på stativet på stativringen
till önskad position.
Klickar i position vid: 0°, ±45°, ±90°, ±135°, ±180°.

• Vrid låsskruven mot höger (medsols) för att låsa fast stativ­ringen.

SV SV79DEDE

1.10. Användning av solskyddet

Det integrerade och ut-dragbara solskyddet eliminerar

störande sidljus och skyddar frontlinsen mot regn.

Det är bäst att vrida skyddet ut och in så att det roterar lite.

Skyddet klickar i position både då det är fullt utdraget samt

då det är inskjutet.

Linsskyddet kan också användas då solskyddet är fullt

utdraget.

1.11. Efter att ha använt teleskopet

• Sätt tillbaka linsskyddet.

• Ytterligare skydd med SOC skyddshölje

• Transport i två delar

Skötsel och vård

Duk för linsputsning

Man kan putsa de mycket känsliga linserna med den bifogade mikrofiberduken. Den
passar till frontlinsen, okularlinsen och glasögon.

76

Håll duken ren eftersom smuts kan skada linserna. Om duken blir smutsig kan den
tvättas i ljummet tvålvatten och lufttorkas. Använd den enbart för att putsa linserna
med!

Putsning

Vi har konstruerat alla element och ytor så att de inte fordrar
mycket skötsel.
För att permanent tillförsäkra ditt teleskops optiska brijans
ska du hålla dess glasytor fria från smuts, olja och fett. När
man putsar linserna, avlägsnar man först större partiklar
m.h.a. en blåsborste. Efter det andas man på linsen för att
åstadkomma en hinna av kondensation och putsar sedan
linsen med linsputsduken.
Vi rekommenderar att du håller rent genom att använda en
av lapparna från SWAROVSKI OPTIK rengöringsset för linser
(använd inte vanliga optiska lappar).
Finns det smuts som är svår att få bort från ögonmusslorna

(t.ex. sand), kan man skruva ut musslorna och putsa dem skilt.

SV FI81DEDE80FI FI

Förvaring

Du bör också förvara ditt teleskop i en väl ventilerad och mörk plats.
Ett vått teleskop måste torkas innan det förvaras.
Vid långtidsförvaring i tropikerna där luftfuktigheten är hög är en lufttät påse den
bästa platsen gärna tillsammans med något fuktabsorberande (t.ex. kiselkulor).

Kommentarer

Du kan göra ditt teleskop till en telefotolins med användning

av den nya SWAROVSKI OPTIK ”digiscoping”-adapter: TLS

APO, DCB II.

För mer information, var god referera till: ATXSTX.SWAROVSKIOPTIK.COM

Alla uppgifter är typiska värden.
Ändringar i utförande och leverans samt tryckfel förbehålles. BA-702-11, 09/2012

78

Kiitos, että valitsit SWAROVSKI OPTIK in tuotteen! Jos sinulla on kysyttävää, ota
yhteyttä kauppiaaseesi tai suoraan meihin osoitteessa WWW.SWAROVSKIOPTIK.COM.

1 Objektiivi (65, 85, 95)
2 Runko vaihdettavilla okulaareilla ATX
3 Runko vaihdettavilla okulaareilla STX
4 Objektiivin suoja
5 Tähtäysapu
6 Häikäisysuoja
7 Jalustan rengas
8 Tarkennussarjan kaulus
9 Bajonettisuoja
10 Lukitusruuvi
11 Jalustan jalka
12 Jalustan kiinnityskierre
13 Bajonettisuoja
14 Suurennuksen muuttamisen
asetusrengas
15 Silmäsuppilot
16 Okulaarin suojakansi

Saatavissa olevat lisävarusteet: WWW.SWAROVSKIOPTIK.COM.

17 Vapautuspainike
18 Tähtäysapu ATX

Käyttöturvallisuus!

VAROITUS!

Yleisiä ohjeita

Älä koskaan katso kaukoputkella suoraan aurin-koon. Se voi

vahingoittaa silmiä.

Suojaa kaukoputki kolhuilta ja hiekanjyviltä.

Korjauksen saa suorittaa vain valtuutettu korjaaja.

Käyttö

1. Kokoa objektiivi ja runko vaihdettavilla okulaareilla

1.1. Poista suojapeitto

Runko vaihdettavilla okulaareilla, objektiivi
Irrota suoja kääntämällä bajonettisuojaa vastapäivään.

Runko vaihdettavilla okulaareilla, bajonettisuoja
Irrota bajonettisuoja rungosta vaihdettavilla okulaareilla
kääntämällä vastapäivään.

DEDE82FI FI

1.2. Kokoa objektiivi ja runko vaihdettavilla okulaareilla

• Kohdista okulaarin ohjausmerkki
(indeksipiste) objektiivin ohjausmerkin
kanssa.

• Käännä runkoa vaihdettavilla oku­laareilla myötäpäivään kunnes salpa nak­sahtaa kiinni.

• Pura painamalla rungon vaihdettavilla
okulaareilla vapautuspainiketta ja kään­nä sitä vastapäivään kunnes se irtoaa
vapaasti.

1.3. Irrota objektiivin ja okulaarin suojat

1.4. Kiinnitys jalustaan

SWAROVSKI OPTIK-jalusta
Kiinnityslevy käy suoraan SWAROVSKI OPTIK-jalustaan.

Muut jalustat
Kiinnityslevyssä on päällimmäisenä 3/8 tuuman kierre.
Pienennyskierteen alla kierre on 1/4 tuumaa.
Teleskoopin voi asentaa kaikkiin tavanomaisiin jalustoihin.

1.5. Sisään kierrettävän silmäsuojan säätö

Käyttö ilman silmälaseja:

Kierrä silmäsuoja (vastapäivään) ylös kunnes se py-sähtyy.

83

DEDE84FI FI

Käyttö silmälasien kanssa:

Kierrä silmäsuoja (myötä-päivään) alas kunnes se pysähtyy.

Vihje silmälasien käyttäjille

SWAROVSKI OPTIK erityiset sivuvalosuojat tarjoavat lisäkatselumukavuutta. Saata­vana nyt valikoiduilta jälleenmyyjiltä.

1.6. Tarkennus

• Katsottaessa kaukana olevaa kohdetta, kierrä tarkennus-

rengas oikealle (myötäpäivään).

• Kiertämällä tarkennusrengasta vasemmalle (vasta-päivään), voit katsoa lähellä
olevia kohteita.

• Jotta katselu ei rasittaisi silmiä, kierrä tarkennusrenkaasta ensin hieman vasem­malle (vastapäivään) kunnes kuva on hieman epätarkka.
Tämän jälkeen kierrä tarkennusrenkaasta oikealle (myötäpäivään) kunnes kuva on
silmillesi niin tarkka kuin mahdollista.

Hyödyllinen vihje: Tarkka tähtäys teleskoopilla onnistuu säätämällä tarkennuspyörää.
Tämä vähentää silmien rasitusta.

1.7. Suurennuksen asetusrenkaan käyttö

Voimakkuuden muuttaminen:
Säätörenkaan kiertäminen oikealle (myötäpäivään) pienentää
suurennusta.
Säätörenkaan kiertäminen vasemmalle (vastapäivään) suu­rentaa suurennus-ta.
Suurennus on luettavissa pistemerkin kohdalta.

1.8. ATX-teleskooppien tähtäysapu

Mukana oleva tähtäysapu on tarkoitettu auttamaan sinua säätämään teleskooppi
tarkasteltavaan kohteeseen.

85

1.8.1. Lisäosa 1.8.2. Yksilöllinen säätö 1.8.3. Käyttö 1.10. Vastavalosuojan käyttö

Etulinssin suojaa voidaan käyttää myös silloin kun vastavalosuoja on ulosvedettynä.

1.9. Katselukulman muuttaminen

• Käännä pannan lukitus-ruuvia vasemmalle (vastapäivään)

kunnes jalustapannan kiinnitys vapautuu.

1.11. Teleskoopin käytön jälkeen

• Aseta etulinssinsuoja paikoilleen.

• SOC- suojakotelo lisäsuojaa

• Kuljetus kahdessa osassa

DEDE86FI FI

Sisäänrakennettu, ulosvedettävä vastavalosuoja ehkäisee
häiritsevän sivus-ta tulevan valon ja suojaa objektiivilinssiä
sateelta.
Vastavalosuojan saat parhaiten ulos ja sisään liu’uttamalla
sitä hieman pyörittävällä liikkeellä.
Se napsahtaa molemmissa ääripäissä.

• Käännä teleskooppirenkaaseen kiinnitettyä teleskooppia

haluttuun asentoon.

Mallin runko naksahtaa paikoilleen astekulmissa: 0°, ±45°,

±90°, ±135°, ±180°.

• Käännä pannan lukitus-ruuvia oikealle (myötäpäivään) ja

jalustapanta kiris-tyy paikoilleen.

Huolto ja hoito

Puhdistusliina

Arat linssipinnat voidaan puhdistaa pakkauksessa mukana seuraavalla mikrokuituli­inalla. Se käy okulaari-, objektiivi-, ja silmälasilinsseille.

87

DEDE88FI FI

Pidä liina aina puhtaana, koska lika voi vaurioittaa linssipintoja. Liinan voi pestä
kädenlämpöisessä saippuavedessä ja jättää kuivumaan.Käytä liinaa ainoastaan
linssipintojen puhdistamiseen.

Puhdistus

Kaikki elementit ja pinnat on suunniteltu siten, että ne kai-

paavat mahdollisimman vähän puhdistusta.

Jotta varmistetaan teleskoopin optisen kirkkauden pysyvyys,

sen lasipinnat on pidettävä puhtaina liasta, öljystä ja rasvasta.

Kun puhdistat linssipintoja, poista irtonainen lika ensin

optisella linssiharjalla. Viimeistele puhdistus henkäisemällä

linssipinnalle, ja pyyhi tiivistynyt höyrykalvo pois kostealla

liinalla.

Suosittelemme pitämään kuoren puhtaana käyttämällä puh-

distuspyyhkeitä SWAROVSKI OPTIK in linssin puhdistuspak-

kauksesta (älä käytä tavallisia optisten välineiden puhdistus-

pyyhkeitä).
Vaikeasti puhdistettavan lian (esim. hiekka) voi helposti huuhdella pois kiertämällä
okulaarirengas irti.

Säilytys

Säilytä myös teleskooppi hyvin tuuletetussa ja pimeässä tilassa.
Märkä teleskooppi on kuivattava, ennen kuin se asetetaan säilytykseen.
Trooppisessa ilmastossa tai kun kosteusprosentti on suuri, paras säilytystapa on
ilmatiivis pakkaus, jonka sisälle laitetaan kosteutta poistavaa ainetta (esim. kvart­sigeeliä).

Huomautuksia

Muuta teleskooppisi telefotolinssiksi käyttämällä uutta
SWAROVSKI OPTIK digiskooppisovitinta: TLS APO, DCB II.

Lisätietoja osoitteesta: ATXSTX.SWAROVSKIOPTIK.COM

Kaikki tiedot ovat yleisarvoja.
Oik eud et muu tok siin mukaan lu kie n painovirheisiin pidätetään. BA-702-11, 09/2012

89

DA DA93DEDE

DEDE

Tak for, at du har valgt dette produkt fra SWAROVSKI OPTIK. I tilfælde af spørgs­mål bedes du henvende dig til din forhandler eller henvende dig direkte til os på

WWW.SWAROVSKIOPTIK.COM.

1 Objektivmodul (65, 85, 95)
2 ATX med udskiftningsokularer
3 STX med udskiftningsokularer
4 Objektiv-beskyttelsesdæksel
5 Sigtehjælp
6 Solskærm
7 Stativring
8 Fokuseringssæt-krave
9 Bajonet-beskyttelseskappe
10 Låseskrue
11 Stativfod
12 Forbindelsestråd for stativ
13 Bajonet-beskyttelseskappe
14 Krave til udskiftning af
forstørrelsesglas
15 Øjestykke
16 Okularbeskyttelsesdæksel

Aktuelt tilbehør finder du på WWW.SWAROVSKIOPTIK.COM.

17 Frigivelsesknap
18 Visirhjælp ATX

90

For din sikkerhed!

ADVARSEL!

Kig ikke ind i solen med teleskopkikkerten! Det kan medføre,
at dine øjne tager skade!

Generelle anvisninger

Beskyt din teleskopkikkert mod stød.

Reparationer må kun foretages af autoriserede værksteder.

91

DA DA95DEDE

Betjening

1. Saml objektivmodul og udskiftningsokular

1.1. Fjern beskyttelsesafdækning

Bajonet-beskyttelseskappen objektivmodul

Drej bajonet-beskyttelseskappen for at fjerne dækslet, mod

uret.

Bajonet-beskyttelseskappen udskiftningsokular

Fjern dækslet på bajonet-beskyttelseskappen udskiftnings-

okular ved at dreje mod uret.

92

1.2. Saml objektivmodul og udskiftningsokular

• Bring mærket (indekspunkt) på udskift­ningsokularet i overensstemmelse med
mærket på objektivmodulet.

• Drej udskiftningsokularet med uret til
det går i hak.

• For afmontering tryk frigivelsesknappen
på udskiftningsokularet og drej det mod
uret til det er frit og kan fjernes.

1.3. Fjern objektivbeskyttelsesdæksel og okularbeskyttelsesdæksel

DA DA97DEDE

1.4. Montering på et stativ

SWAROVSKI OPTIK Stativ

Stativfoden passer direkte til SWAROVSKI OPTIK-stativ-

hovedet.

Øvrige stativer

Stativfoden har et påskruningsgevind på 3/8˝ UNC. Den

indsatte skrue reducerer påskruningsgevindet til 1/4˝ UNC.

Teleskopet passer til alle gængse stativer.

1.5. Indstilling af øjestykkerne, der kan drejes

Anvendelse uden brille:

Drej øjestykkerne ud (mod uret) indtil anslaget.

Anvendelse med brille:

Drej øjestykkerne ind (med uret) indtil anslaget.

Råd til brillebærere

SWAROVSKI OPTIK special-øjestykke giver yderligere komfort. De findes nu hos
udvalgte forhandlere.

1.6. Indstilling af billedskarpheden

• Drej indstillingsringen til fokuseringen mod højre (med uret)
for objekter på lang afstand.

94

DA DA99DEDE

• Hvis du drejer indstillingsringen mod venstre (mod uret), kan du observere
objekter på kort afstand.

• For at sikre, at du ikke bliver træt under observationen, skal du dreje indstil­lingsringen til fokuseringen lidt mod venstre (mod uret), indtil billedet bliver lettere
uskarpt. Derefter skal du dreje indstillingsringen mod højre (med uret), indtil den
maksimale billedskarphed opnås første gang.

Nyttig råd: Brug teleskopets fokuseringshjul til en præcis indstilling af fokus. Det
skåner øjnene.

1.7. Brug af zoomindstillingskrave

Forstørrelsesskifte:

Hvis du drejer indstillingsringen mod højre (med uret), for-

ringes forstørrelsen. Hvis du drejer indstillingsringen mod

venstre (mod uret), forhøjes forstørrelsen.

Du kan aflæse den indstillede forstørrelse på indekset.

1.8. Sigtehjælp for ATX-teleskoper

Den påsatte sigtehjælp er beregnet til at lette justeringen af teleskopet til det objekt,
der skal iagttages.

96

1.8.1. Forbindelse 1.8.2. Individuel tilpasning 1.8.3. Påsætning

1.9. Ændring af indblikkets retning

• Drej klemskruen mod venstre (mod uret) – dermed løsner
du stativringens fiksering.

• Drej teleskopet, der der er forbundet med stativet via stativ­ringen, i den ønskede position.
Fastlåst position ved: 0°, ±45°, ±90°, ±135°, ±180°.

• Drej klemskruen mod højre (med uret) – dermed fikserer
du stativringen.

DA DA

1.10. Brug af solskærmen

Den integrerede solskærm, der kan trækkes ud, beskyt-

ter mod forstyrrende lys fra siden og beskytter objektivet mod

regnvand.

Du kan skubbe solskærmen ind og ud med en let drejebe-

vægelse.

Solskærmen går i hak, når den er skubbet ud eller ind.
Beskyttelsesdækslet til objektivet kan også bruges, når solskærmen er skubbet ud.

1.11. Efter brug af teleskopet

• Sæt beskyttelsesdækslet til objektivet på igen.

• Ekstra beskyttelse med SOC-beskyttelseshylster

• Transport i to dele

Vedligeholdelse og pleje

Rengøringsklud

Med den vedlagte specialklud af mikrofibre kan du rengøre selv de mest følsomme
overflader af glas. Den er egnet til objektiver, okularer og briller.

98

Hold rengøringskluden ren, da urenheder kan beskadige linsernes overflade. Hvis
kluden er snavset, kan du vaske den i håndvarmt sæbevand og lade den lufttørre.
Brug den udelukkende til rengøring af glasflader!

Rengøring

Alle komponenter og overflader er lette at pleje.
For at sikre dit teleskops optiske præcision i lang tid bør
glasoverfladen holdes fri for snavs, olie eller fedt. Fjern først
de større partikler med en optikpensel for at rengøre optik­ken. Til den efterfølgende grundige rengøring anbefaler vi,
at du ånder let på glasset og rengør det med rengørings­kluden.
Vi anbefaler at holde overfladen ren ved at bruge et af
kludene fra SWAROVSKI OPTIK rengøringssæt (brug ingen
normale optiske renseklude).
Hvis teleskopkikkerten er meget snavset (fx sand), kan
øjestykkerne skrues helt af, så det er nemt at gøre den ren.

DA RU

DEDE

Opbevaring

Dit teleskop bør opbevares et ventileret og mørkt sted.
Et vådt teleskop skal tørres inden opbevaringen.
Ved længere ophold i tropiske områder eller områder med stor luftfugtighed er det
bedste opbevaringssted en lufttæt beholder med et middel, der absorberer fugtig­heden (fx silicagel).

Kommentarer

Dit teleskop kan forvandles i en telefotolinse ved at bruge

den nye SWAROVSKI OPTIK digiscoping-adapter: TLS APO,

DCB II.

Yderligere oplysninger se under: ATXSTX.SWAROVSKIOPTIK.COM

Alle angivelser er typiske værdier.
Ret til ændringer mht. udførelse og levering samt trykfejl forbeholdes. BA-702-11, 09/2012

100

Мы рады, что Вы решили приобрести изделие фирмы SwarovSki optik.
Если у Вас возникли вопросы, обращайтесь к дилеру в Вашем регионе или
непосредственно к нам www.swarovskioptik.com.

1 Модуль объектива (65, 85, 95)
2 Окулярный модуль atX
3 Окулярный модуль StX
4 Защитная крышка объектива
5 Приспособление для прицеливания
6 Солнцезащитная бленда
7 Штативное кольцо
8 Фокусировочное кольцо
9 Байонетная защитная крышка
10 Стопорный винт
11 Ножка штатива
12 Резьба для присоединения штатива
13 Байонетная защитная крышка
14 Кольцо регулировки кратности
увеличения
15 Наглазник
16 Защитная крышка окуляра
17 Кнопка отсоединения

Полный каталог аксессуаров Вы найдете на сайте www.swarovskioptik.com.

18 Приспособление для прицеливания
atX

101

RU RU

DEDE

Указания по технике безопасности!

ОСТОРОЖНО!

Запрещается направлять зрительную трубу на солнце!

Опасно для глаз!

Общие правила эксплуатации

Оберегайте зрительную трубу от ударов.

Ремонт бинокля должен производиться только в авто

ризованных сервисных центрах.

102

Применение

1. Установите модуль объектива и модуль окуляра

1.1. Снимите защитную крышку

Модуль объектива с байонетной защитной крышкой
Для снятия крышки нужно повернуть байонетную защитную
крышку против часовой стрелки.

Модуль окуляра с байонетной защитной крышкой
Снимите байонетную защитную крышку с модуля окуляра
поворотом против часовой стрелки.

103

RU RU

DEDE

1.2. Установите модуль объектива и модуль окуляра

• Совместите отметку (индексную точку)
модуля окуляра с отметкой модуля
объектива.

• Поверните модуль окуляра по
часовой стрелке так, чтобы фиксатор
защелкнулся.

• Для разборки нажмите кнопку
отсоединения на модуле окуляра,
повернув его против часовой стрелки
настолько, чтобы он свободно
высвободился.

1.3. Снимите защитные крышки объектива и окуляра

104

1.4. Установка на штатив

Штатив SwarovSki optik

Место установки на штатив идеально подходит для
SwarovSki optik.

Штативы других производителей

В месте крепления к штативу находится отверстие с резьбой
3/8 y UNC. Использование переходника позволяет перейти
на резьбу 1/4 y UNC. Телескоп можно установить на любой
стандартный штатив.

1.5. Регулировка наглазника

При использовании без очков:

Выверните наглазник против часовой стрелки до упора.

штатива

105

RU RU

DEDE

При использовании в очках:

Вращайте наглазник по часовой стрелке до упора.

Рекомендация для тех, кто носит очки

Наглазники специального исполнения для защиты глаз от света компании
SwarovSki optik обеспечивают дополнительный комфорт при просмотре; теперь
их можно приобрести в специализированных магазинах.

1.6. Настройка резкости изображения

• Для наблюдения за удаленными объектами поверните

маховик фокусировки вправо (по часовой стрелке).

106

• Вращая маховик влево (против часовой стрелки), Вы можете выполнить
фокусировку на объекты на небольшом расстоянии.

• При продолжительном наблюдении рекомендуется повернуть маховин
фокусировки немного влево (против часовой стрелки), чтобы снизить резкость
изображения. Затем вращайте окуляр вправо (по часовой стрелке) до получения
максимально резкого изображения.

Полезный совет: Для точной фокусировки используйте маховик фокусировки
телескопа. Это снижает напряжение глаз.

1.7. Использование кольца изменения увеличения

Изменение кратности увеличения:
При повороте фокусировочного кольца вправо (по часовой
стрелке) кратность увеличения уменьшается. При повороте
фокусировочного кольца влево (против часовой стрелки)
кратность увеличения повышается.
Установленную кратность увеличения отражает индексное
значение.

1.8. Приспособление для прицеливания к телескопам atX

Прилагаемое приспособление для прицеливания обеспечивает дополнительное
удобство при наведении телескопа на наблюдаемый объект.

107

RU RU

DEDE

1.8.1. Приспособление 1.8.2. Индивидуальная 1.8.3. Применение
настройка

1.9. Изменение направления при наблюдении

• Вращайте стопорный винт влево (против часовой стрелки)

– тем самым Вы ослабляете фиксацию трубы на штативе.

• Поверните телескоп, установленный на штативе, на

кольце штатива в нужное положение.

Фиксация, серия: 0°, ±45°, ±90°, ±135°, ±180°.

• Вращайте винт фиксации вправо (по часовой стрелке) –

тем самым фиксируется установочное кольцо.

108

1.10. Применение солцезащитной бленды

Встроенная выдвигаемая солнцезащитная бленда
защищает наблюдаетеля от яркого света, а также
предохраняет объектив от попадания на него капель дождя.
Бленда устанавливается и убирается легким вращением.
В рабочем и не рабочем положении бленда фиксируется.
Защитную крышку объектива можно устанавливать даже,
когда выдвинута бленда.

1.11. После использования телескопа

• Установите на место защитную крышку.

• Дополнительная защита — SoC защитный чехол для

• Транспортировка, две части

Уход и обслуживание

Чистящая салфетка

Специальная салфетка из микрофазера предназначена для ухода даже за самыми
чувствительными стеклами. Т.е. для протирания объективов, окуляров и очков.

109

RU RU

DEDE

Салфетка должна быть чистой, иначе загрязнения на ее поверхности станут
причиной повреждения стекол. Стирать салфетку рекомендуется в теплом мыльном
растворе с последующей сушкой. Применяйте салфетку только для ухода за
стеклами в оптических приборах!

Уход за оптическим прибором

Конструкция всех элементов и поверхностей изделия

обеспечивает легкий уход.

Для сохранения высоких оптических свойств телескопа

не допускайте попадания на его стеклянные поверхности

грязи, масла и жира. Для сохранения оптических свойств

оптического прибора в течение продолжительного времени

поддерживайте поверхности оптических элементов в

чистоте, не допускайте попадания на них жиров и масел.

При загрязнении сначала с помощью кисточки удаляют

крупные частицы.

Рекомендуем поддерживать корпус в чистом состоянии,

пользуясь одной из салфеток из набора для чистки линз

компании SwarovSki optik (нельзя использовать обычную
салфетку для чистки оптических поверхностей).
При сильном загрязнении (например, песок) полностью выверните и очистите
(съемные) наглазники.

110

Хранение

Также телескоп необходимо хранить в хорошо проветриваемом и темном месте.
Намокший телескоп перед хранением нужно протереть насухо.
В тропиках и в регионах с повышенной влажностью идеальное место хранения –
герметичная емкость с абсорбентом влаги (селикагель).

Комментарии

Превратите свой телескоп в телеобъектив с помощью
нового адаптера SwarovSki optik для дигископинга: tLS
apo, DCB ii.

Подробности читайте здесь: atXStX.SwarovSkioptik.CoM

Все параметры являются типовыми.
Производитель оставляет за собой право изменять конструкцию и комплект поставки,
он не несет ответственности за возможные опечатки. Ba-702-11, 09/2012

111

DEDE

Garantie DE

Mit diesem SWAROVSKI OPTIK Produkt haben Sie ein hochwertiges Qualitätserzeugnis erworben, für das wir

eine weltweit gültige Garantie von 10 Jahren ab Kauf gemäß folgenden Bedingungen gewähren:

Beim Auftreten von Material- und/oder Fertigungsfehlern übernehmen wir für die gesamte Laufzeit der
Garantie die Materialkosten, wobei wir uns vorbehalten, das Gerät oder den defekten Teil nach eigenem Ermes­sen instandzusetzen oder auszutauschen. Während der ersten fünf Jahre übernehmen wir zusätzlich auch die
Kosten für die Arbeit.

Durch die Garantie wird die gesetzliche Gewährleistungspflicht nicht eingeschränkt.

Bei Änderung der Produktpalette behalten wir uns das Recht vor, defekte Geräte zu reparieren oder durch
gleichwertige zu ersetzen.

Die Garantie gilt nicht bei Reparaturen durch einen nicht von uns autorisierten Servicedienst und bei Schä­den, die durch unsachgemäßen Gebrauch verursacht wurden; ebenso nicht für mittelbare oder unmittelbare
Schäden, die durch Defekte am Gerät entstanden sind. Weiters sind von der Garantie alle Ausstattungsteile
ausgeschlossen, die einem natürlichen Verschleiß unterliegen, wie Augenmuscheln, Tragriemen, Behältnisse,
Armierungen etc.

Die Garantie hat nur dann Gültigkeit, wenn dieses Garantie/Service-Dokument am Kauftag vom Fachhändler
ordnungsgemäß mit Datum, Stempel und Unterschrift versehen worden ist.

Im Garantiefalle sowie auch zur Vornahme von Service- und/oder Reparaturarbeiten übergeben Sie bitte das
Gerät samt diesem Garantie/Service-Dokument Ihrem SWAROVSKI OPTIK Fachhändler oder senden es, frei
Haus, direkt an unsere Adresse. Geräte, denen dieses Garantie/Service-Dokument nicht beigeschlossen ist, wer­den grundsätzlich kostenpflichtig repariert. Die Retoursendung, versichert (Transportmittel nach unserer Wahl),
erfolgt im Falle von Garantiereparaturen gratis, ansonst gegen Berechnung. Bei Versand ins Ausland gehen
eventuelle ausländische Zoll- bzw. Fiskalabgaben zu Lasten des Empfängers.

Diese Garantie wird von SWAROVSKI OPTIK KG, Absam, Österreich, gegeben. Gerichtsstand ist Innsbruck; es
gilt österreichisches Recht.

Sofern in einzelnen Ländern andere Garantien/Gewährleistungen (gesetzliche oder freiwillige) zugesagt sind,
müssen diese vom jeweiligen Importeur bzw. Fachhändler erfüllt werden. SWAROVSKI OPTIK KG, Absam, Öster­reich, kann dafür nur eintreten, sofern eine gesetzliche Pflicht dazu besteht.

112112 113

Warranty EN

In procuring this optical product from SWAROVSKI OPTIK you now own a top-quality instrument for which we

grant a worldwide warranty of 10 years from the date of purchase in accordance with the following conditions:

If defects in material and/or workmanship appear, we will take over material costs for the entire warranty
period. We reserve the right in such instances to repair or replace the instrument or the defective part at our
discretion. During the first five years we will take over the costs for materials and work.

This guarantee in no way limits the statutory warranty obligations.

In the event that the range of products is changed, we reserve the right to repair defective instruments or to
replace them with those of equal value.

We undertake no liability for repairs carried out by a repair shop which has not been authorized by us, nor for
damages caused by improper use, nor for direct or indirect damages brought about by defects on the instrument.
In addition, all parts are excluded from the warranty which are subject to natural wear, such as eye cups, carry
straps, cases, armouring, etc.

This warranty is valid only when this warranty/service document has been duly dated, stamped and signed by
the Authorized dealer on the day of purchase.

In a warranty case and as well for service and/or repair work please present the instrument to your authorized
SWAROVSKI OPTIK dealer together with this warranty/service document or send it, delivery-free, directly to our
address. Instruments sent without the warranty/service document enclosed will be repaired and the costs char­ged to the customer. The return shipment of the instrument, insured (means of transport at our discretion), is
free of charge in the case of repairs covered under warranty, otherwise charged to the customer. For shipments
to foreign countries any foreign customs duties or fiscal charges are charged to the recipient.

This warranty is given by SWAROVSKI OPTIK KG, Absam, Austria. The place of jurisdiction is Innsbruck;
Austrian law applies.

Insofar as other guarantees/warranties (whether legally or voluntary) are pledged in individual countries, these
must be fulfiled by the respective importer or authorized dealer. SWAROVSKI OPTIK KG, Absam, Austria, can
therefore accept liability only when a legal obligation exists to do so.

Remarks for the United States of America:

For warranty services all products purchased in the United States, our only warranty authorized service is
through SWAROVSKI OPTIK North America. For further information please call 1-800-426-3089.

113

DEDE

Garantie FR

En achetant cet instrument d’optique de SWAROVSKI OPTIK, vous venez de faire l’acquisition d’un produit
de qualité supérieure pour lequel nous vous accordons, à compter de la date
nationale de 10 ans stipulée comme suit:

En cas de défaut dans la matière et/ou de vice de fabrication, nous nous chargeons pour toute la durée de
validité de la garantie des frais afférents aux matières tout en nous réservant toutefois le droit de décider s’il
convient de réparer ou d’échanger l’instrument ou la partie défectueuse. Les cinq premières années, nous
prenons par ailleurs également en charge les coûts de main d’œuvre.

La garantie de conformité légale n’est pas limitée par la garantie du produit.

En cas de modification du programme de fabrication, nous nous réservons le droit de réparer les instru­ments défectueux ou de les remplacer par des instruments qualitativement équivalents.

La garantie n’est valable ni en cas de réparations ayant été effectuées par quiconque d’autre que l’un
de nos services après-vente agréés ni en cas de dommages dus à une utilisation impropre; elle n’est pas
davantage valable en cas de dommages directs ou indirects consécutifs à une détérioration de l’instrument.
Sont par ailleurs exclues de la garantie toutes les pièces d’équipement soumises à une usure naturelle telles
que bonnettes, bandoulières, étuis, armatures, etc.

La garantie n’est valable que si la date d’achat, le cachet et la signature du revendeur figurent en bonne
et due forme sur la carte de garantie/service.

En cas de service de garantie ou de travaux de réparation et/ou d’entretien, remettre l’appareil accom­pagné du document garantie/service au revendeur SWAROVSKI OPTIK ou envoyer directement l’appareil
franco domicile à notre adresse. Les appareils qui ne seront pas accompagnés de cette carte de garantie/
service ne pourront pas être réparés gratuitement. L’expédition retour de la marchandise, couverte par une
assurance (avec moyen de transport de notre choix), est gratuite dans le cas de réparations effectuées sous
garantie, contre facturation dans le cas où les prétentions à la garantie sont exclues. En cas d’expédition à
l’étranger, les éventuelles taxes douanières ou fiscales sont à la charge du destinataire.

Cette garantie est accordée par SWAROVSKI OPTIK KG, Absam, Autriche. Le tribunal compétent en cas
de litige est celui d’Innsbruck; la loi appliquée est la loi autrichienne.

A supposer que d’autres garanties/prestation de garantie (légales ou facultatives) soient accordées
dans certains pays, il faut qu’elles soient fournies par l’importateur ou le commerçant spécialisé respectif.
SWAROVSKI OPTIK KG, Absam, Autriche, ne peut être tenu pour responsable que si la loi l’y oblige.

d’achat, une garantie inter-

114114 115

Garanzia IT

Con questo prodotto ottico SWAROVSKI OPTIK Lei ha acquistato uno strumento di qualità e gran pregio
per il quale offriamo una garanzia valida in tutto il mondo della durata di 10 anni a decorrere dall’acquisto
sulla base delle condizioni seguenti.

Se insorgessero difetti nel materiale o difetti di fabbricazione, ci facciamo carico dei costi di materiale per
l’intero periodo di validità della garanzia, riservandoci di riparare o sostituire lo strumento o la parte difettosa
a nostro giudizio. Durante i primi cinque anni ci facciamo carico dei costi della manodopera.

Durante la garanzia l’obbligo di garanzia legale non verrà limitato.

In caso di variazione della gamma di produzione ci riserviamo il diritto di riparare lo strumento difettoso o
di sostituirlo con uno equivalente.

Non ci assumiamo alcuna responsabilità per riparazioni effettuate da un servizio non da noi autorizzato,
per danni causati da uso improprio, nonché per danni diretti o indiretti causati da difetti dell’apparecchio.

Oltre a ciò non assumiamo alcuna responsabilità per parti sottoposte ad usura naturale, come paraluce
per occhi, spallaccio, custodie, armature, ecc.

La garanzia vale solo se questo certificato di garanzia/assistenza tecnica è stato, nel giorno dell’acquisto,
regolarmente datato, timbrato e firmato dal rivenditore specializzato.

Nel caso di garanzia nonchè di lavori di riparazione o di assistenza tecnica consegnate l’apparecchio
insieme a questo certificato di garanzia/assistenza tecnica al Vostro rivenditore d’ottica SWAROVSKI
OPTIK oppure speditelo, franco domicilio, direttamente al nostro indirizzo. Gli apparecchi che non sono
accompagnati da questo certificato di garanzia/assistenza tecnica vengono sempre riparati a spese del cli­ente. La spedizione di ritorno, assicurata (il mezzo di trasporto è a nostra scelta), non comporta alcun costo
nel caso di riparazioni con certificato di garanzia; in caso contrario le spese vanno a carico del cliente. Nel
caso di spedizioni all’estero, eventuali costi doganali o fiscali esteri vanno a carico del destinatario.

Questa garanzia viene assicurata da SWAROVSKI OPTIK KG, Absam, Austria. Il foro competente è Inns­bruck; vige la costituzione austriaca.

Nel caso vengano offerte nei singoli paesi altre garanzie/prestazioni di garanzia (stabilite per legge o
volontariamente) questo devono venire soddisfatte dai rispettivi importatori o rivenditori specializzati. La
SWAROVSKI OPTIK KG, Absam, Austria può assumersi questo impegno solo se sussiste un obbligo fissato
per legge.

115

DEDE

Garantía ES

Con este producto de SWAROVSKI OPTIK usted ha adquirido un instrumento de excelente calidad. Conce­demos una garantía de 10 años a partir de la fecha de la compra y con validez en el mundo entero conforme
a las condiciones siguientes:

De surgir defectos de material o de fabricación, nosotros asumimos los costes de material durante el
plazo entero de la garantía, nos reservamos no obstante el derecho a reparar o cambiar a discreción el
instrumento o la pieza defectuosa. Durante los primeros cinco años asumimos además los costes del trabajo
que se requiera.

La garantía del producto no limitará bajo ningún concepto las obligaciones de la garantía legal obligatoria.

Al modificarse nuestra gama de productos, nos reservamos el derecho a reparar los aparatos defectuosos
o a sustituirlos por uno equivalente.

La garantía no cubre las reparaciones realizadas por personas no autorizadas por nosotros ni los daños
que se hayan producido por un manejo inadecuado del instrumento; tampoco cubre los daños directos o
indirectos causados por defectos del aparato. Quedan también excluidas de la garantía aquellas piezas del
equipamiento que están expuestas a un desgaste natural, como las gomas de los oculares, las correas, los
estuches, la cubierta exterior, etc.

La garantía tendrá vigencia tan sólo cuando este certificado de garantía/servicio haya sido debidamente
cumplimentado con la fecha, el sello y la firma por parte del vendedor el día de la compra.

En el caso de aplicación de la garantía, o cuando se requieran trabajos de servicio o reparación, le ro­gamos se sirva llevar el instrumento junto con el presente certificado de garantía/servicio a su distribuidor
especializado de SWAROVSKI OPTIK o enviárnoslo directamente a nuestro domicilio. Cuando los instru­mentos no estén acompañados por el presente documento de garantía/servicio se cobrarán los gastos de
reparación. El reenvío, asegurado, (el medio de transporte es de nuestra elección), será gratis en el caso
de las reparaciones garantizadas. De lo contrario, será facturado. En los envíos al extranjero el destinatario
corre con los gastos eventuales por concepto de aduana o gravámenes extranjeros.

Esta garantía la concede SWAROVSKI OPTIK KG, Absam, Austria. El lugar de jurisdicción es Innsbruck y
rige el derecho austriaco.

Cuando en algún país se hayan otorgado otras garantías o prestaciones de la garantía (legales o volun­tarias), éstas deberán ser cumplidas por el respectivo importador y/o distribuidor. SWAROVSKI OPTIK KG,
Absam, Austria será responsable tan sólo cuando exista un compromiso legal en ese sentido.

116116 117

Garantie NL

Met dit product van SWAROVSKI OPTIK hebt u een hoogwaardig kwaliteitsfabrikaat gekocht, waarvoor wij

onder volgende voorwaarden een wereldwijd geldige garantie van 10 jaar vanaf aankoop verlenen:

Bij het optreden van materiaal- en/of fabricagefouten dragen wij voor de complete looptijd van de garantie
de materiaalkosten, waarbij wij ons het recht voorbehouden het instrument of het defecte onderdeel naar
eigen goeddunken te repareren of te vervangen. Gedurende de eerste vijf jaar dragen wij ook de arbeids­kosten.

Door de garantie wordt de wettelijke vrijwaringplicht niet beperkt.

Bij wijziging van het productengamma behouden wij ons het recht voor defecte instrumenten te repareren
of door gelijkwaardige te vervangen.

De garantie geldt niet bij reparaties door een niet door ons geautoriseerde servicedienst en bij schade die
door onvakkundig gebruik veroorzaakt is; evenmin voor directe of indirecte schade die door defecten aan
het instrument is ontstaan. Bovendien zijn van de garantie alle uitrustingsonderdelen uitgesloten die aan
natuurlijke slijtage onderhevig zijn, zoals oogkleppen, draagriemen, houders, ommantelingen, enz.

De garantie is alleen geldig, als dit garantie-/servicedocument op de dag van aankoop door de vakhande­laar zoals voorgeschreven van datum, stempel en handtekening is voorzien.

Overhandig in een garantiegeval en voor de uitvoering van service- en/of reparatiewerkzaamheden het
instrument a.u.b. samen met dit garantie-/servicedocument aan uw SWAROVSKI OPTIK vakhandelaar of
stuur het franco thuis direct naar ons adres. Instrumenten zonder dit garantie-/servicedocument worden
principieel met verplichte betaling van de kosten gerepareerd. Het terugzenden, verzekerd (transportmiddel
is onze keuze), vindt in geval van een garantiereparatie gratis, anders tegen verrekening van kosten plaats.
Bij verzending naar het buitenland gaan eventuele buitenlandse douane- resp. belastingheffingen ten laste
van de ontvanger.

Deze garantie wordt door SWAROVSKI OPTIK KG, Absam, Oostenrijk, verleend. De bevoegde rechtbank is
Innsbruck, geldig is Oostenrijks recht.

Indien in sommige landen andere garanties/vrijwaringen (wettelijke of vrijwillige) toegezegd zijn, moet
hieraan door de betreffende importeur resp. vakhandelaar worden voldaan. SWAROVSKI OPTIK KG, Absam,
Oostenrijk, kan hiervoor alleen opkomen, voorzover hiertoe een wettelijke plicht bestaat.

117

DEDE

Garanti SV

Du har nu införskaffat ett optiskt instrument från SWAROVSKI OPTIK som är av högsta kvalitet och för

vilket en världsomfattande garanti på 10 år gäller från inköptsdatum enligt följande villkor:

Om det framkommer defekter gällande material och/eller framställingsfel, täcker vi materialkostnaderna
för hela garantitiden. Vi förbehåller oss i dessa fall rätten att reparera, ersätta hela instrumentet eller defekta
delar såsom det passar oss bäst. De fem första åren ersätter vi både material och arbetskostnader.

Genom denna garanti begränsas inte de lagliga rättigheterna.

Då produkturvalet förändras förbehåller vi oss rätten att reparera defekta instrument eller ersätta dem
med andra av lika värde.

Vi tar inget ansvar för reparationer utförda av en av oss icke-auktoriserad verkstad, inte heller för skador
uppkommna genom felaktigt bruk, inte heller för direkta eller indirekta skador som uppkommit genom
defekter hos instrumentet. Garantin gäller inte heller de delar som slits på naturlig väg, såsom ögonmusslor,
bärremmar, fodral, ytbeläggning, etc.

Garantin är i kraft endast då detta garantibevis blivit korrekt daterat, stämplat och underskrivet av en
auktoriserad återförsäljare på försäljningsdagen.

I garantifall och för service och/eller underhåll lämna in instrumentet till en auktoriserad SWAROVSKI
OPTIK återförsäljare tillsammans med detta garantibevis eller skicka dem, gratis, direkt till vår adress. In­strument som skickats utan garantibevis repareras och faktureras kunden. Den försäkrade återförsändelsen
(leveranssättet är upp till oss), är gratis då garantin täcker reparationerna, i annat fall faktureras de kunden.
För leverans utomlands faktureras eventuella tullavgifter och kostnader mottagaren.

Garantin är given av SWAROVSKI OPTIK KG, Absam, Österrike. Myndighetsområdet är Innsbruck; Öster­rikisk lag gäller.

Gällande andra garantier (oberoende av om lagliga eller frivilliga) i olika länder, måste dessa uppfyllas av
resp. importör eller auktoriserad återförsäljare. SWAROVSKI OPTIK KG, Absam, Österrike, kan acceptera
ansvar enbart då legal skyldighet att göra så existerar.

Om instrumentet inte importerats av leg. importör förbehäller vi oss rätten att fakturera behandlingskost­naderna till fullt belopp.

118118 119

Takuu FI

Olet hankkinut todella laadukkaan SWAROVSKI OPTIK-tuotteen, jolla ostopäivästä lukien on 10 vuoden

kansainvälinen takuu. Takuuehdot:

Jos laitteessa ilmenee materiaali/työ virhe, SWAROVSKI OPTIK KG vastaa materiaalikustannuksista takuun
koko voimassaoloajan. Kyseisissä tapauksissa Swarovski Optik KG varaa oikeuden joko korjata tai vaihtaa
laite tai viallinen osa harkintansa mukaan. Ensimmäisten viiden takuuvuoden ajan Swarovski vastaa sekä
materiaali että työkustannuksista.

Tämä takuu ei rajoita lainmukaisia takuuvelvollisuuksia.

Tapauksissa, joissa tuotevalikoima on muuttunut, SWAROVSKI OPTIK KG varaa oikeuden joko korjata
viallinen laite tai vaihtaa se samanarvoiseen tuotteeseen.

SWAROVSKI OPTIK KG ei ota mitään velvoitteita korjauksista, jos kyseessä ei ole SWAROVSKI OPTIK
KG:n valtuuttama korjaaja, eikä vioista jotka ovat aiheutuneet virheellisestä käytöstä eikä myöskään laitevian
aiheuttamasta suorasta tai epäsuorasta vahingosta. Lisäksi takuu ei koske osia, jotka käytössä altistuvat
normaalille kulumiselle, esim. okulaarit, kantohihna, laukku, pintamateriaali jne.

Takuu on voimassa vain jos valtuutettu myyjä on ostopäivänä täyttänyt takuukortin asianmukaisesti:
tuotenumero, päiväys, myyjän leima.

Takuu ja muiden korjausten ja/tai huoltojen yhteydessä esitä tämä takuukortti valtuutetulle SWAROVSKI
OPTIK myyjälle tai toimita laite rahtivapaasti suoraan meille. Jos laite toimitetaan korjaukseen/huoltoon ilman
takuukorttia, laite korjataan ja kulut veloitetaan asiakkaalta. Jos kyseessä on takuukorjaus laite lähetetään
takaisin vakuutettuna (toimitustapa on Swarovskin päätettävissä) veloituksetta, muutoin lähetyskulut veloi­tetaan asiakkaalta. Ulkomaan lähetyksissä mahdolliset tulli- ja verokulut veloitetaan vastaanottajalta.

Takuun myöntäjä on SWAROVSKI OPTIK KG, Absam, Itävalta. Oikeudenkäyttöpaikka on Innsbruck;
Itävallan lakien mukaisesti.

Jos yksittäisissä maissa myönnetään muita takuita tai vakuuksia (lainmukaisia tai vapaaehtoisia), niistä
on vastuussa maahantuoja tai valtuutettu jälleenmyyjä. SWAROVSKI OPTIK KG, Absam, Itävalta si-toutuu
vastuuseen ainoastaan kun lakien mukaiset velvoitteet ovat olemassa.

Jos laite ei ole Suomessa valtuutetun maahantuojan maahantuontia, pidätämme oikeuden veloittaa
korjauksesta syntyneet käsittelykustannukset täysimääräisenä.

119

DE

Garanti DA

Dit førsteklasses produkt fra SWAROVSKI OPTIK er udstedt med 10 års garanti fra købsdatoen i hele

verden i henhold til følgende betingelser:

Hvis der optræder materiale- og/eller produktionsfejl, overtager vi garantien for materialeomkostningerne
under hele garantiens gyldighedsperiode, hvorved vi forbeholder os retten til efter eget skøn at istandsætte
eller udskifte apparatet eller den defekte del. I de første fem år overtager vi derudover arbejdsomkostnin­gerne.

Den lovbestemte garantiforpligtelse indskrænkes ikke gennem garantien.

Ved ændring af produktprogrammet forbeholder vi os ret til at reparere defekte apparater eller udskifte
dem med apparater af tilsvarende kvalitet.

Garantien gælder ikke for reparationer, som er gennemført af et serviceværksted, der ikke er autoriseret
af os, og ved beskadigelser der er opstået som følge af usagkyndig brug; og heller ikke ved indirekte eller
direkte beskadigelser, som er opstået på grund af defekter på apparatet. Desuden omfatter garantien ikke
udstyrsdele, som er udsat for naturligt slid, eksempelvis øjestykker, bæreremme, beholdere, armeringer osv.

Garantien er kun gyldig, hvis dette garanti/service-bevis udfyldes på forskriftsmæssig vis af forhandleren
på købsdagen med dato, stempel og underskrift.

I tilfælde af garantikrav såvel som foretagelse af service- og eller reparationsarbejder skal du overgive ap­paratet samt garanti/service-beviset til din SWAROVSKI OPTIK-forhandler, eller sende det direkte, frit i hus,
til vores adresse. Hvis dette garanti/service-bevis ikke er vedlagt apparatet, repareres det grundlæggende
omkostningspligtigt. Retursendingen, forsikret (transportmiddel efter vores valg), er gratis i tilfælde af repa­rationer, som er omfattet er garantien. Ellers sker den mod beregning. Eventuelle udenlandske told- eller
skatteafgifter ved forsendelser til udlandet skal betales af modtageren.

Denne garanti udstedes af SWAROVSKI OPTIK KG, Absam, Østrig. Værneting er Innsbruck; der anvendes
østrigsk ret.

Såfremt der i enkelte lande gælder andre garantier (lovbestemte eller frivillige), skal de opfyldes af den
pågældende importør eller forhandler.

SWAROVSKI OPTIK KG, Absam, Østrig, indtræder i sådanne tilfælde kun, hvis det er en lovmæssig
forpligtelse.

120120
