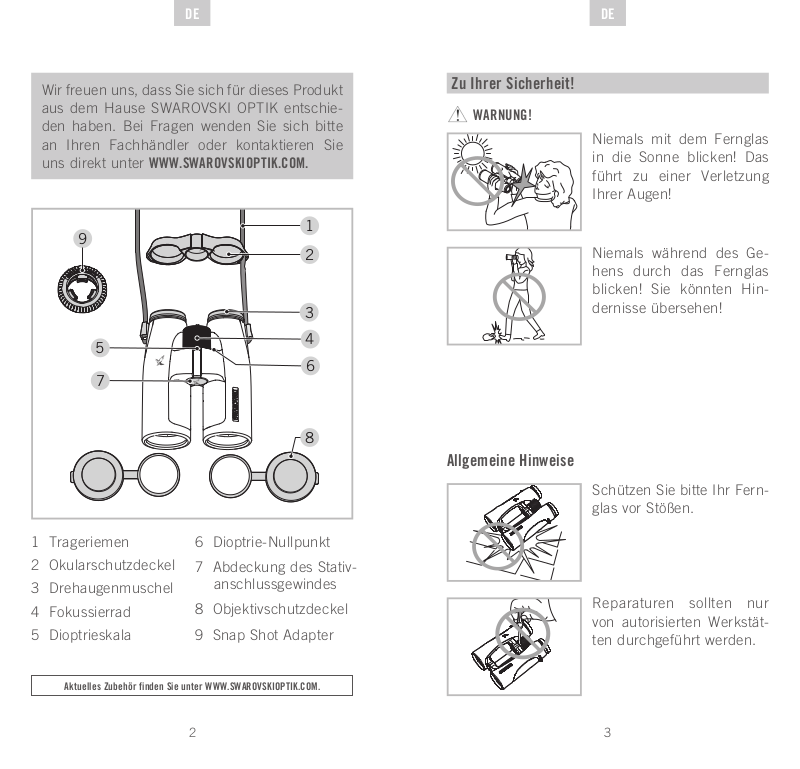

Wir freuen uns, dass Sie sich für dieses Produkt
aus dem Hause SWAROVSKI OPTIK entschieden haben. Bei Fragen wenden Sie sich bitte
an Ihren Fachhändler oder kontaktieren Sie
uns direkt unter WWW.SWAROVSKIOPTIK.COM.
9
1
2
3
5
4
6
7
8

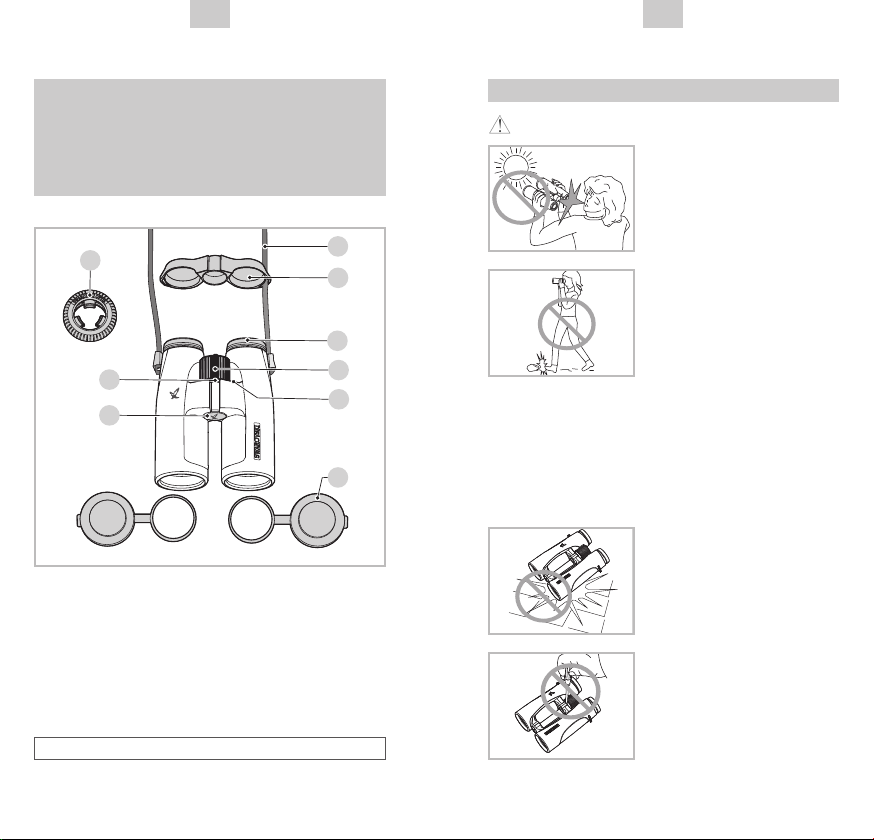

1 Trageriemen
2 Okularschutzdeckel
3 Drehaugenmuschel
4 Fokussierrad
5 Dioptrieskala
6 Dioptrie-Nullpunkt
7 Abdeckung des Stativ-
anschlussgewindes
8 Objektivschutzdeckel
9 Snap Shot Adapter
Zu Ihrer Sicherheit!
WARNUNG!
Niemals mit dem Fernglas
in die Sonne blicken! Das
führt zu einer Verletzung
Ihrer Augen!
Niemals während des Gehens durch das Fernglas
blicken! Sie könnten Hindernisse übersehen!
Allgemeine Hinweise
Schützen Sie bitte Ihr Fernglas vor Stößen.
Reparaturen sollten nur
von autorisierten Werkstätten durchgeführt werden.
Aktuelles Zubehör finden Sie unter WWW.SWAROVSKIOPTIK.COM.
2
3
Page 2
DE
DE

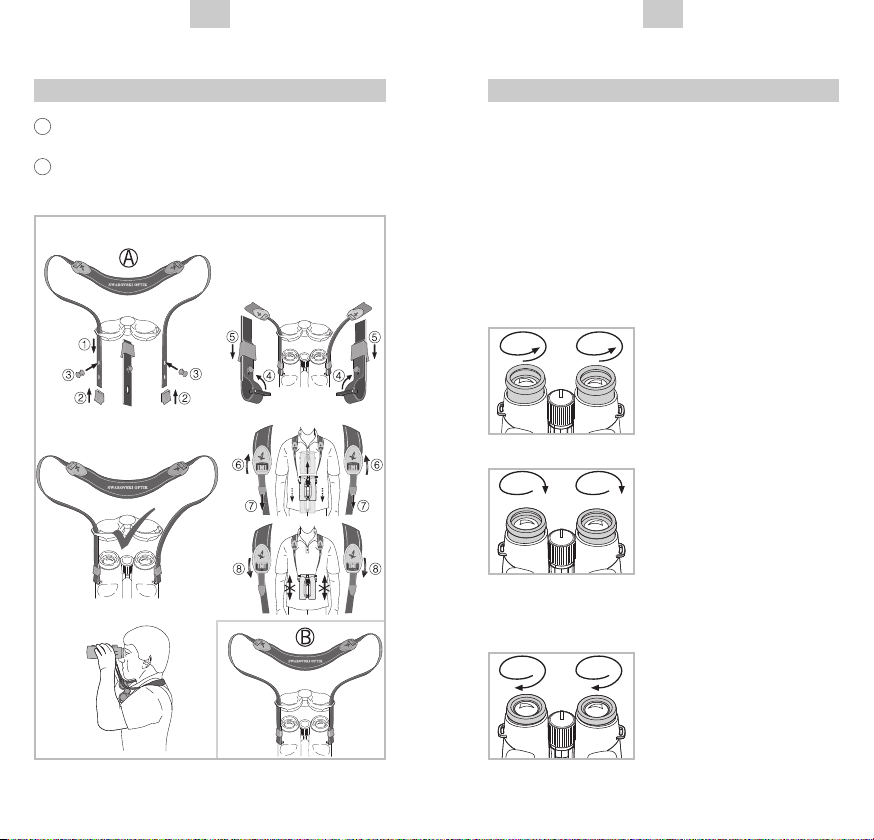

Montage des Lift-Trageriemens
A
Montage mit einseitig eingehängtem Okularschutzdeckel (Empfehlung).
B
Alternative: mit beidseitig eingehängtem Okularschutzdeckel.
Bedienung
Einstellung der Drehaugenmuschel
Verwendung ohne Brille:
Grundsätzlich stehen Ihnen zwei verschiedene
Einstellungspositionen mit unterschiedlichem
Abstand des Auges zur Linse zur Verfügung.
Somit können Sie individuell die Augenmuscheln
auf Ihre persönliche Position einstellen.
Pos. A: Drehen Sie hierzu
gegen den Uhrzeigersinn
die Augenmuscheln ganz
heraus – Position A.
Pos. B: Durch Eindrehen der
Augenmuscheln im Uhrzeigersinn erreichen Sie Position B.
Verwendung mit Brille:
Pos. C: Drehen Sie beide
Drehaugenmuscheln (im
Uhrzeigersinn) bis zum
Anschlag hinein.
4
5
Page 3
DE
DE

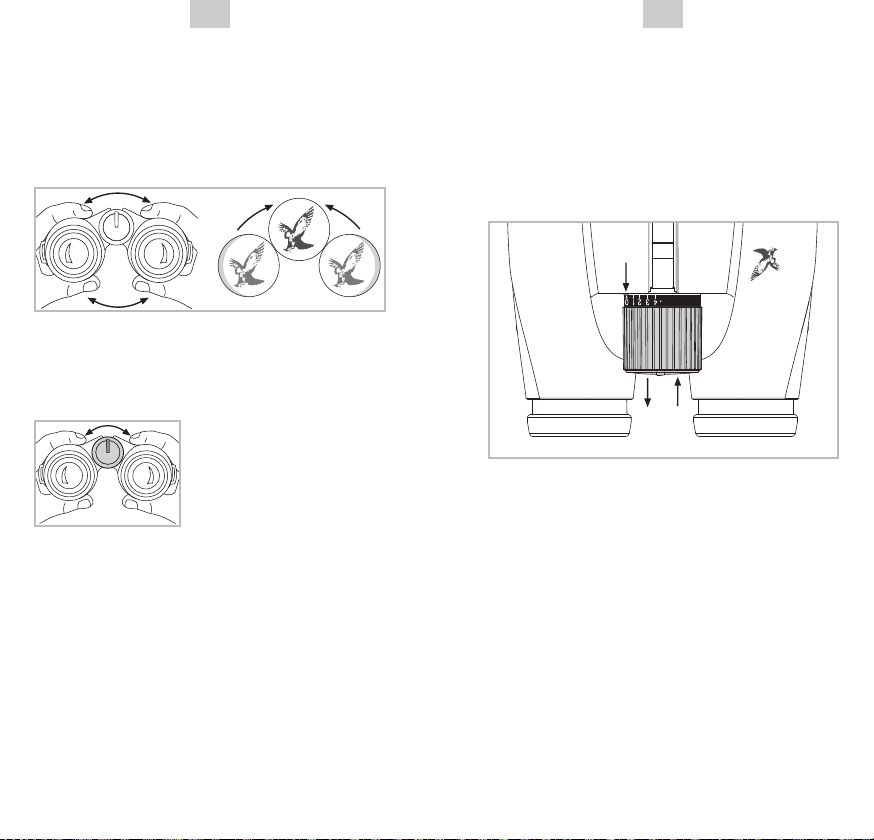

Einstellung des Augenabstandes
Um ein einziges rundes Bild zu sehen, müssen Sie
beide Fernglashälften so weit knicken, bis keine
störenden Schatten mehr auftreten.
Einstellen der Bildschärfe
Durch Drehen des Fokussierrades können Sie jedes
Objekt von der kürzesten
Einstellentfernung (siehe
Technisches Datenblatt) bis
unendlich scharf stellen.
Bei unendlich zeigt die kleine Nase des Fokussierrades nach oben.
Dioptrieausgleich
Um optimale Bildqualität zu erreichen, muss
die eventuell unterschiedliche Sehkraft zwischen
dem linken und dem rechten Auge ausgeglichen
werden.
Verwendung bei gleicher Sehkraft beider Augen:
1. Ziehen Sie das Fokussierrad heraus.
2. Stellen Sie die Dioptrieskala durch Drehen des
Fokussierrades auf „0“.
3. Drücken Sie danach das Fokussierrad wieder
hinein.
2.
1.
3.
Verwendung bei unterschiedlicher Sehkraft beider Augen:
1. Blicken Sie mit dem linken Auge durch das linke
Okular und stellen Sie mit dem Fokussierrad die
Bildschärfe eines ausgewählten Objektes ein.
2. Ziehen Sie das Fokussierrad heraus.
3. Blicken Sie nun mit dem rechten Auge durch
das rechte Okular auf das selbe Objekt und
stellen Sie mit dem Fokussierrad auf optimale
Bildschärfe ein.
6
7
Page 4
DE
DE

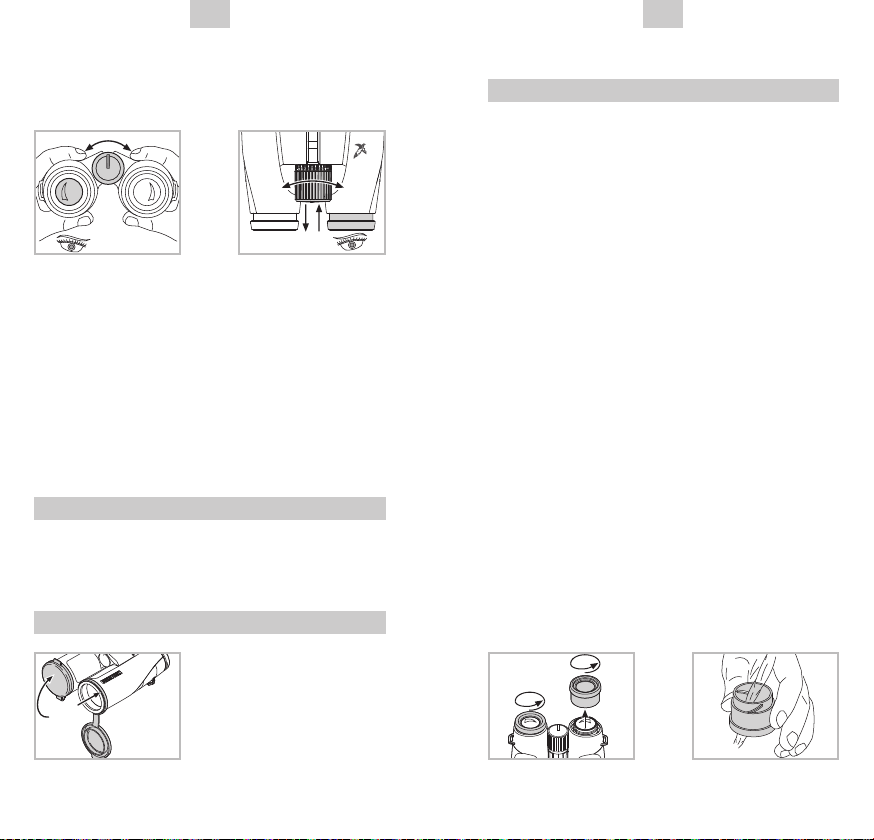

4. Drücken Sie danach das Fokussierrad wieder
hinein.
1.
3.
2.
4.
Bitte merken Sie sich Ihren persönlichen Dioptriewert auf der Dioptrieskala.
Stativanschluss
Drücken Sie die Abdeckung des Stativanschlussgewindes auf der Unterseite des Fernglases mit einer
kleinen Münze vom Gerät. Zur Montage des Fernglases auf ein Stativ benötigen Sie den als Zubehör
erhältlichen Stativanschluss.
Verwendung des Snap Shot Adapters
Siehe eigene Bedienungsanleitung oder auf
WWW.SWAROVSKIOPTIK.COM.
Montageanleitung des Objektivschutzdeckels
Wartung und Pflege
Reinigungstuch
Mit diesem Spezialtuch aus Mikrofasern können
Sie selbst empfindlichste Glasflächen reinigen.
Es ist geeignet für Objektive, Okulare und Brillen.
Bitte halten Sie das Reinigungstuch sauber, da
Verunreinigungen die Linsenoberfläche beschädigen können. Ist das Tuch verschmutzt, können Sie
es in handwarmer Seifenlauge waschen und an
der Luft trocknen lassen. Verwenden Sie es bitte
ausschließlich zur Reinigung von Glasflächen!
Reinigung
Wir haben alle Elemente und Oberflächen so ausgelegt, dass sie pflegeleicht sind.
Um die optische Brillanz Ihres Fernglases dauerhaft zu gewährleisten, sollten Sie die Glasoberflächen schmutz-, öl- und fettfrei halten. Zur
Reinigung der Optik entfernen Sie zuerst gröbere
Partikel mit einem Optikpinsel. Zur nachfolgenden
gründlichen Reinigung empfiehlt sich leichtes
Anhauchen und Reinigung mit dem Reinigungstuch.
Das Gehäuse pflegen Sie am besten mit einem
weichen, feuchten Putztuch (nicht das OptikReinigungstuch verwenden).
2.
1.
8
9
Page 5
DE
Bei starker Verschmutzung (z. B. Sand) sind die
Drehaugenmuscheln komplett abschraubbar und
somit einfachst zu reinigen.

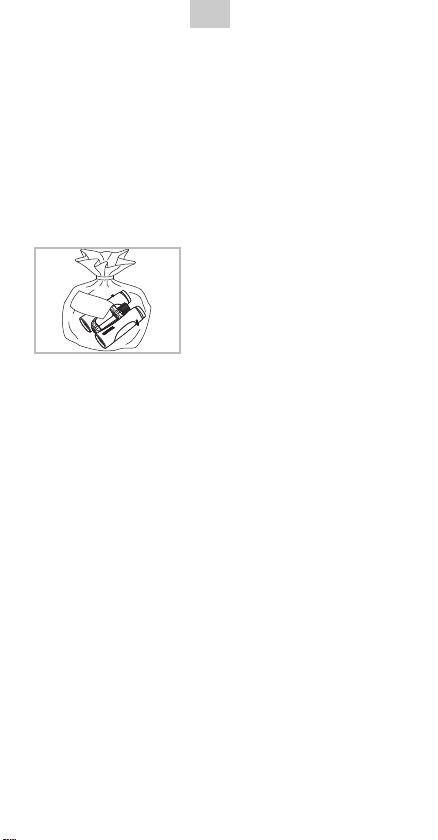

Aufbewahrung
Sie sollten Ihr Fernglas in seiner Tasche an einem
gut gelüfteten Ort aufbewahren.
Ist das Fernglass nass,
muss es vorher getrocknet
S
I
L
I
C
A
G
E
L
beste Lagerort ein luftdichter Behälter mit einem
Feuchtigkeits-Absorptionsmittel (z. B. Silicagel).
werden.
In Tropengebieten oder in
Gegenden mit hoher Umgebungsfeuchtigkeit ist der
Alle Angaben sind typische Werte.
Änderungen in Ausführung und Lieferung
sowie Druckfehler sind vorbehalten. BA-691-01, 03/2010
