Sven SPEEDY User Manual [ru]

Игровой манипулятор

РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ

SPEEDY

www.sven.fi

RUS

Руководство по эксплуатации

Благодарим Вас за покупку изделия торговой марки SVEN!

Перед эксплуатацией устройства внимательно ознакомьтесь с настоящим Руководством и со­храните его на весь период использования

АВТОРСКОЕ ПРАВО

© 2014. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все
права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

РАСПАКОВКА

Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие­либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие по­вреждено при транспортировке, обратитесь в фирму, осуществляющую доставку;
изделие не функционирует, сразу же обратитесь к продавцу.

СОДЕРЖАНИЕ

RUS ...................................................................................................

1. ОПИСАНИЕ ....................................................................................

2. МЕРЫ БЕЗОПАСНОСТИ .....................................................................

3. КОМПЛЕКТНОСТЬ ...........................................................................

4. ОСОБЕННОСТИ ...............................................................................

5. СИСТЕМНЫЕ ТРЕБОВАНИЯ ................................................................

6. ОПИСАНИЕ КОНСТРУКЦИИ ................................................................

7. ПОДКЛЮЧЕНИЕ И ИНСТАЛЛЯЦИЯ ......................................................

8. РЕШЕНИЕ ВОЗМОЖНЫХ ПРОБЛЕМ ...... .. ....... .. ....................................

UKR ..................................................................................................

ENG .................................................................................................

.

SPEEDY

если

14

1
2
2
2
2
2
3
4
6
7

Здесь же Вы сможете найти обновленную версию данного руководства.

Техническая поддержка размещена на сайте www.sven.fi

1

RUS

Игровой манипулятор

1. ОПИСАНИЕ

Игровой манипулятор SPEEDY можно использовать в разных играх – симуляторах, аркадах,
шутерах и т. п. Эффект виброотдачи позволяет почувствовать неровности дорожного покры­тия, вибрацию при поворотах, столкновениях и авариях. Панель с педалями газа и тор­можения передает ощущения реалистичности во время игры. С помощью резиновых присо­сок руль SPEEDY надежно фиксируется к столу

2. МЕРЫ БЕЗОПАСНОСТИ

• Не разбирайте устройство и не ремонтируйте его сами. Обслуживание и ремонт должны про-

изводить только квалифицированные специалисты сервисных центров.

• Оберегайте устройство от воздействия повышенной влажности, пыли, сильных магнитных
полей, вибрации, высоких температур, едких жидкостей и газов.

• Указания по уходу: для очистки корпуса используйте чистую мягкую ткань.
для очистки такие растворители, как бензин или спирт, так как они могут повредить по­верхность устройства.

• Не роняйте устройство, чтобы не повредить его.

3. КОМПЛЕКТНОСТЬ

• Игровой руль — 1 шт.

• Блок педалей — 1 шт.

• CD-диск с драйверами — 1 шт.

• Руководство по эксплуатации — 1 шт.

• Гарантийный талон — 1 шт.

.

Не используйте

4. ОСОБЕННОСТИ

• Эргономичный руль для игр

• Диаметр руля – 9" (225 мм)

• Угол поворота – 180 градусов

• Поддержка: DirectX 7.0 и выше, Windows XP/Vista/7/8

• Интерфейс USB

• Функция виброотдачи и встроенный вентилятор для повышения реалистичности

• Две оси, 8-позиционный джойстик и 10 дополнительных кнопок

• Резиновые вставки в руле для комфортного вождения

• Резиновые присоски для надежной фиксации к столу

• Работа в

• Педали в комплекте

5. СИСТЕМНЫЕ ТРЕБОВАНИЯ

• Свободный USB-порт ПК

• Операционная система Windows XP/Vista/7/8

• DirectX 7.0 и выше

цифровом и аналоговом режимах

2

RUS

Руководство по эксплуатации

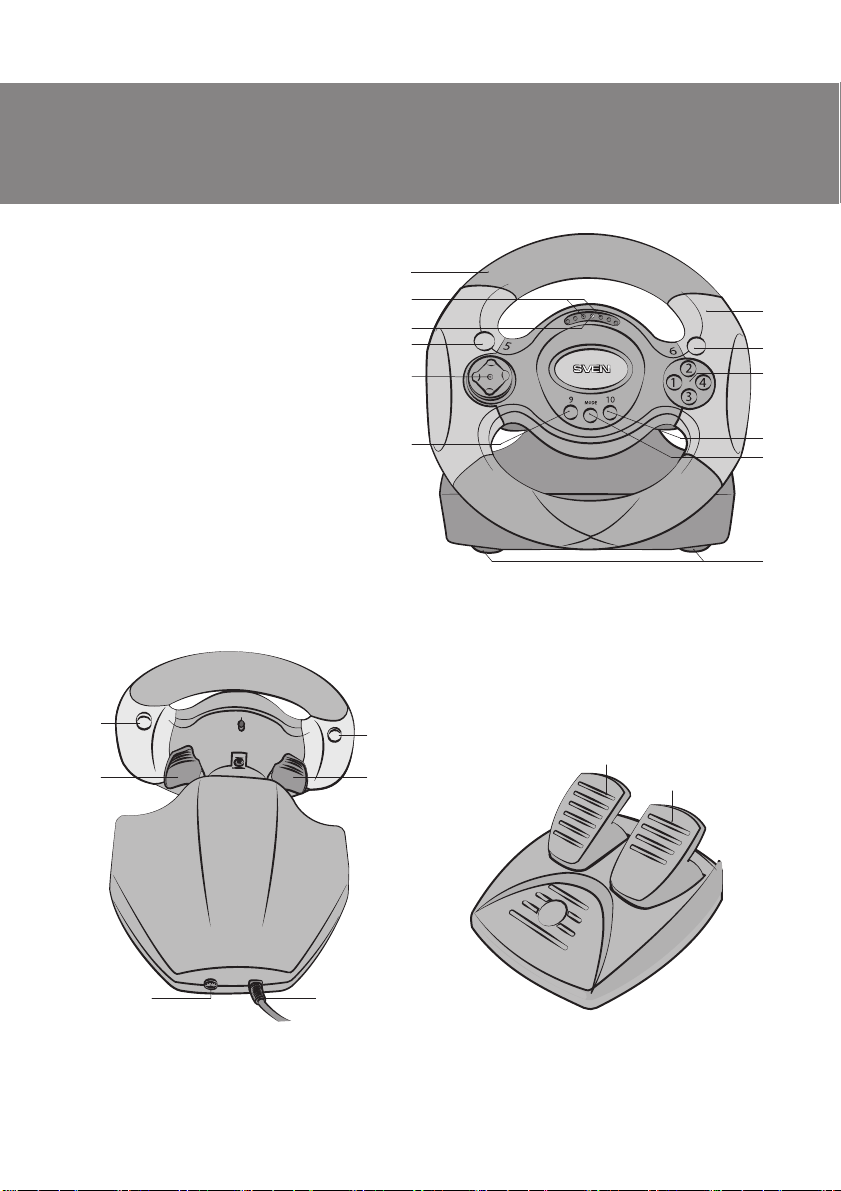

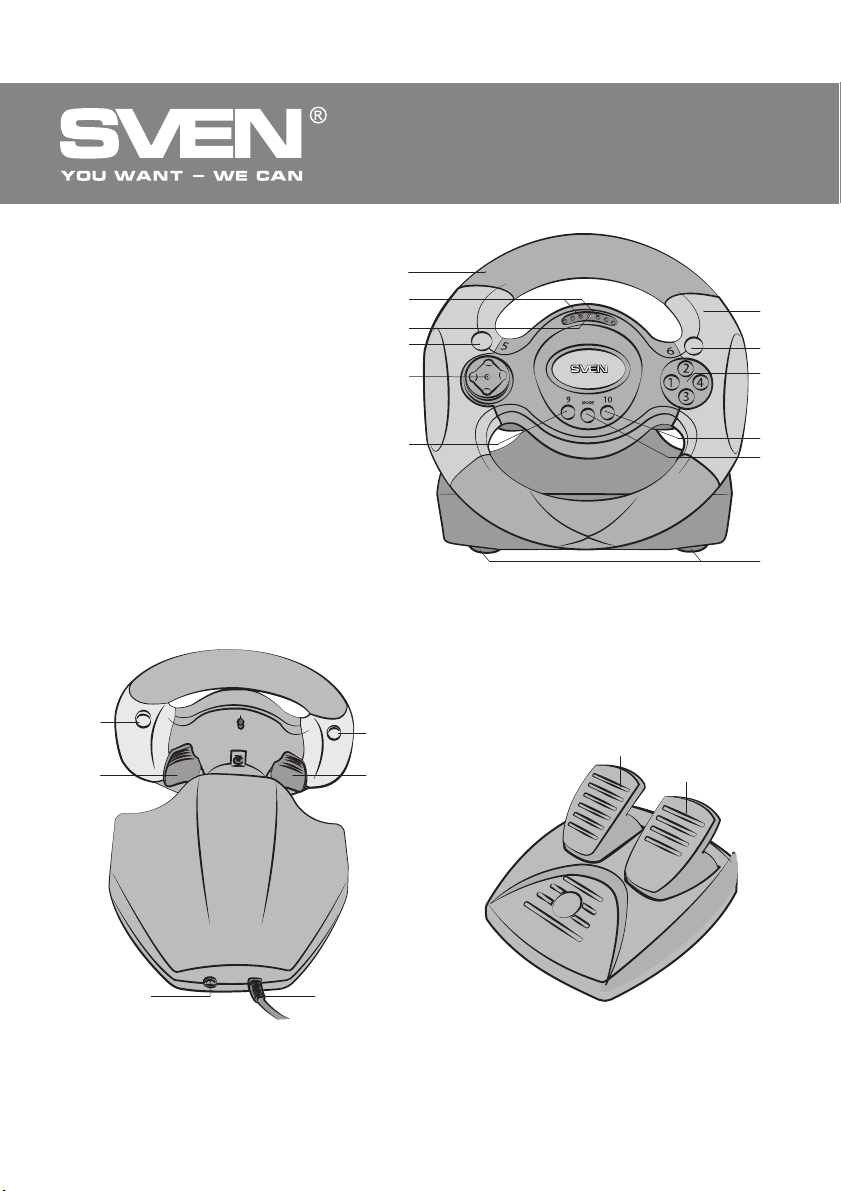

6. ОПИСАНИЕ КОНСТРУКЦИИ

a Рулевое колесо
b Индикаторы «газа» и «торможения»
c Индикатор включения устройства
d Кнопка 5
e 8-позиционный джойстик
f Кнопка 9
g Резиновые вставки
h Кнопка 6
i Кнопки 1-4
j Кнопка 10
k MODE: Кнопка включения режима
l Резиновые присоски
m Кнопка 8
n Лепестки-переключатели
o Кнопка 7
p Разъем для
q Кабель USB
r Педаль торможения
s Педаль газа

m

n

подключения педалей

8

7

o

n

a

b

c
d

e

f

SPEEDY

g

h

i

j

k

l

Рис. 1. Вид спереди

r

s

p

Рис. 2. Вид сзади Рис. 3. Блок педалей

q

3

RUS

7. ПОДКЛЮЧЕНИЕ И ИНСТАЛЛЯЦИЯ

• Установите устройство на ровной поверх-

ности (например, столе) на 5 присосок.

• Подключите к устройству блок педалей (см.
рис. 3) с помощью встроенного в блок кабеля
q к разъему RJ-11 p, а потом подключите
само устройство кабелем USB q к свобод­ному порту USB компьютера.

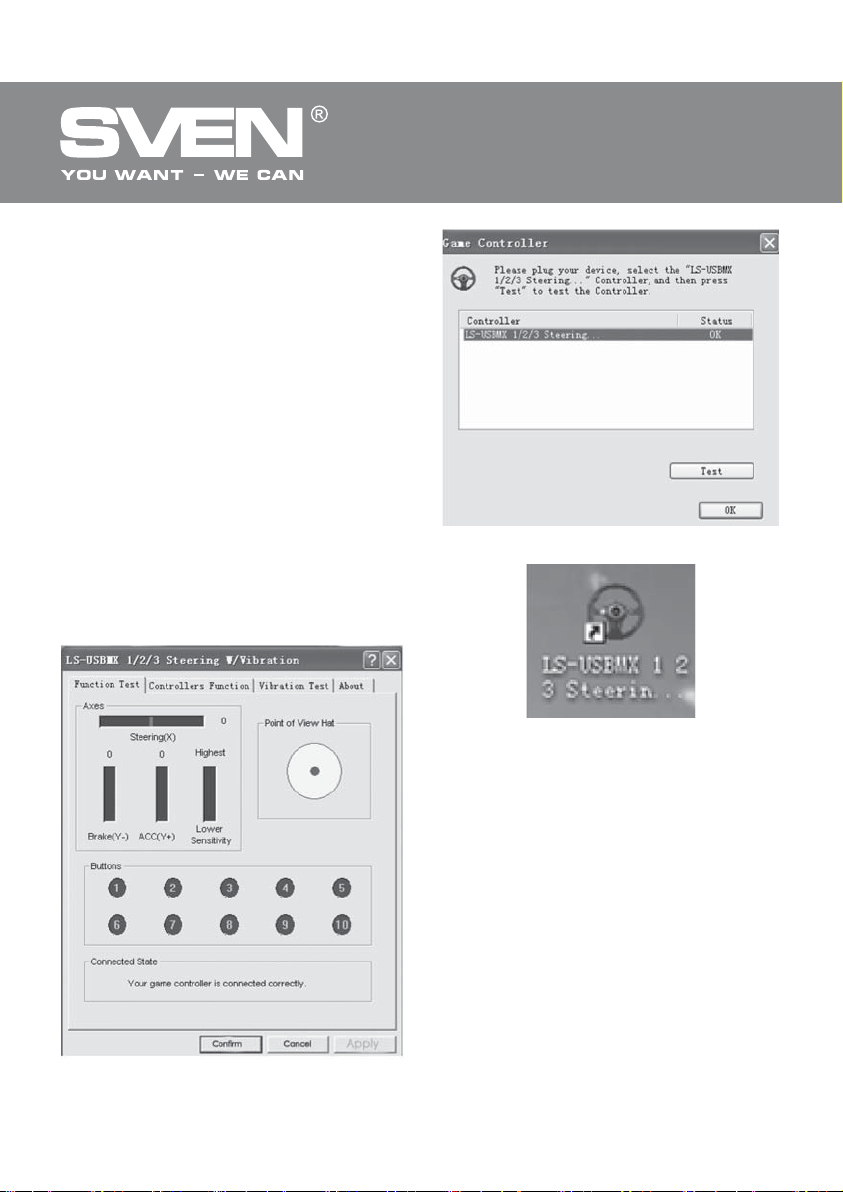

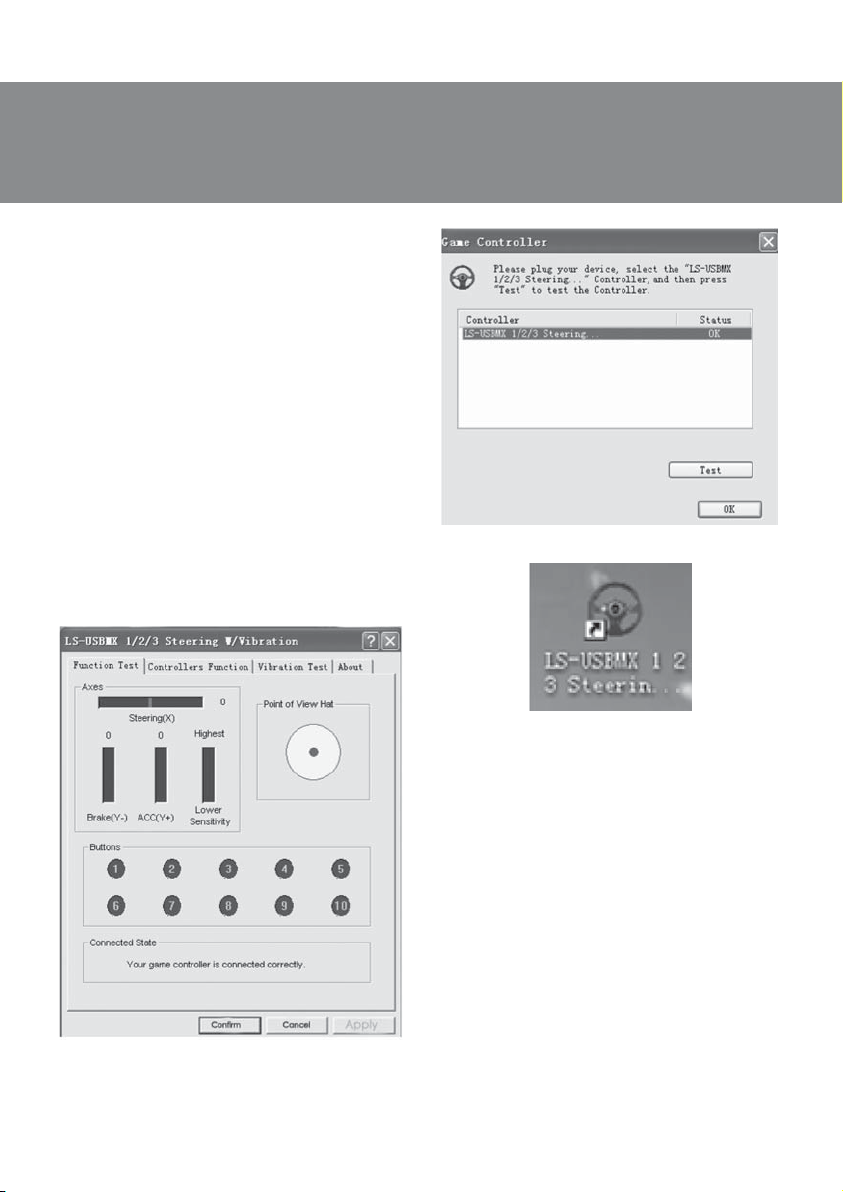

• Вставьте CD-диск с драйверами в дисковод
ПК и запустите программу «setup.exe» для
установки драйверов на ПК. Автоматически
откроется окно «Game Controller» (рис. 4), а
также появится иконка «LS-USBMX 1 2 3
Steerin...» (рис. 5), что удобно для будущих
регулировок.

• Нажмите на кнопку «Test» (см. рис. 4), и на
дисплее ПК появится окно «LS-USBMX 1/2/3
Steering» (рис. 6). Здесь вы можете произ­вести основные настройки осей и клавиш.

Игровой манипулятор

Рис. 4

4

Рис. 6

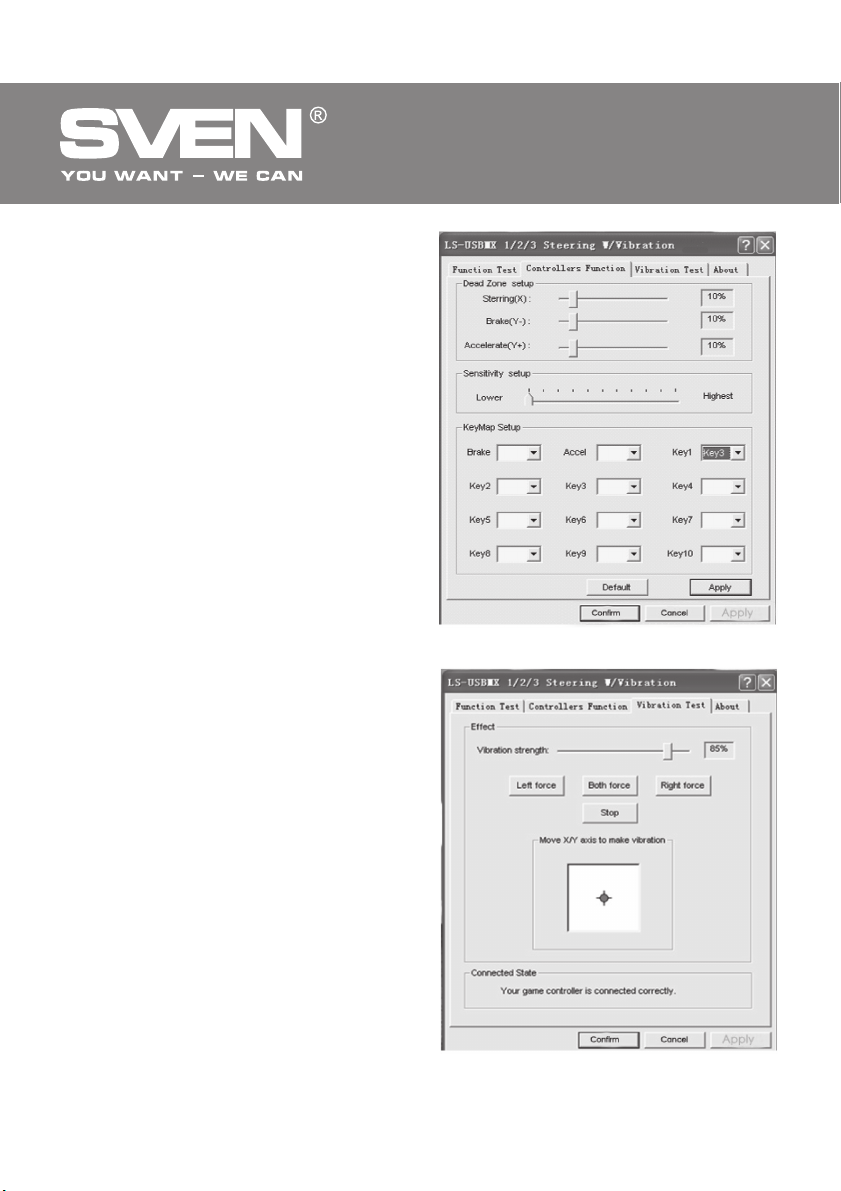

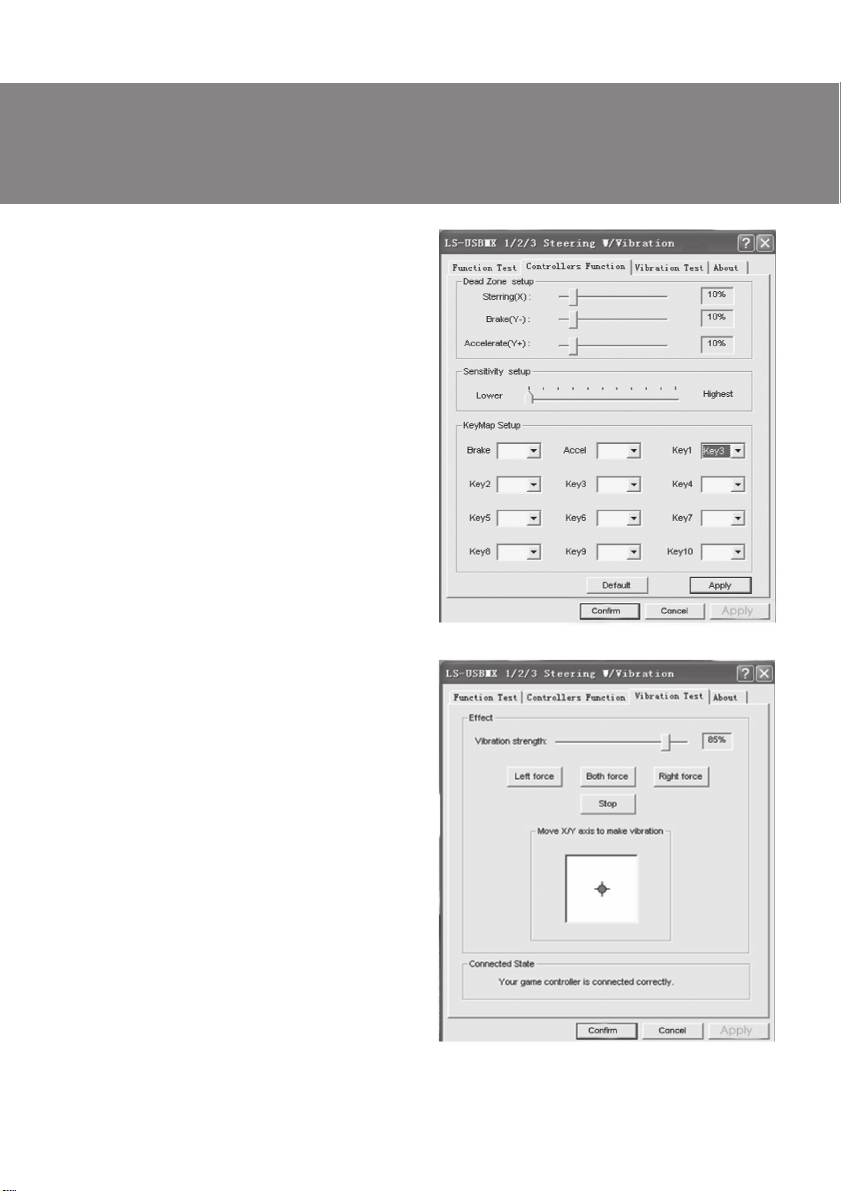

• Выберите закладку «Controllers Function» для
настройки осей и клавиш (рис. 7).

Настройка осей и клавиш (не поддержи­вается ОС Vista 64):

– настройка Dead Zone setup («мертвой зо­ны»): манипулятор не будет реагировать на
незначительное нажатие на педали газа
(Accelerate Y+) и торможения (Brake Y-) и пово­роты руля (Steering X), поэтому нужно уста­новить необходимые поправки (рис. 7);
– настройка Sensitivity setup (чувствительнос­ти): чем выше установлена чувствительность,
тем быстрее и оперативнее будет реакция
манипулятора на нажатие педалей и повороты
руля, поэтому нужно установить необходимые
установки – в пределах от Lower (низкого) до
Highest (см. рис. 7);

Рис. 5

RUS

Руководство по эксплуатации

– в разделе KeyMap Setup можно перепрограм-

мировать значение клавиш: для этого напротив
обозначения клавиши необходимо выбрать нуж­ное значение (см. рис. 7);
– при первом подключении сразу после уста­новки драйверов можно автоматически отцент­рировать манипулятор, нажав кнопку MODE k.

Важно! Во время автоматической калиб­ровки не следует нажимать другие клави­ши.

• Выберите закладку «Vibration test» (третья
строка, рис. 8) для проверки и настройки функ­ции виброотдачи:
а) передвигая курсор в строке Vibration strength,
мы можем увеличить или уменьшить силу виб­роотдачи, на рис. 8, например, она составляет

85 %;
б) нажимая кнопки «Left force», «Both force» или
«Right force», можно проверить функцию вибро-

отдачи (см. рис. 8);
в) после настройки нажмите на «Confirm» (под­твердить) в нижней строке этого окна.

Примечание. В играх, непосредственно
поддерживающих функцию «Force Feed­back», можно дополнительно настроить
уровень обратной связи в разных ситуа­циях – при аварии, наезде на препятствие
или дорожные знаки и т. п. Для этого в окне
настроек конкретной игры напротив ситуа­ций (Stick Volume, Road Effects, Collision,
Engine и т. п.) нужно сделать соответству­ющие изменения.

• Переключение режимов.
Игровой манипулятор оборудован кнопкой

MODE k для переключения режима работы
Digital/Analog, т. е. переключения из цифрово-

го на аналоговый и наоборот. В цифровом ре­жиме при повороте руля и нажатии на педали
происходит статичное максимальное вкл./выкл.
соответствующих осей, т. е. существует только
положение вкл./выкл. В аналоговом же режиме
сигнал подается в зависимости от угла пово­рота руля и меры нажатия педалей, т. е. плавно.

SPEEDY

Рис. 7

Рис. 8

5

RUS

Игровой манипулятор

• Работа без педалей.

Игровой манипулятор оборудован лепестками-переключателями n, заменяющими педали
газа и торможения: левый переключатель выполняет функцию торможения, а правый – газа
(ускорения).

8. РЕШЕНИЕ ВОЗМОЖНЫХ ПРОБЛЕМ

Проблема

Решение

После установки ПО
манипулятор не работает.

Драйверы не
устанавливаются на ПК.

Во время игры двигатели не
работают в виброрежиме.

После запуска игры ось начи­нает работать без вмеша­тельства игрока.

После запуска игры функция
виброотдачи включается са­ма без вмешательства игрока.

В процессе игры функция
виброотдачи недостаточна.

Если ни один из указанных выше способов не позволяет решить проблему, пожалуйста, об­ратитесь за профессиональной консультацией в ближайший к Вам сервисный центр.
Никогда не пытайтесь ремонтировать изделие самостоятельно.

А. Проверьте, надежно ли кабель манипулятора под­соединен к ПК.
Б. Убедитесь, что вы открыли окно «Game Controller»,
осуществили инсталляцию и нажали кнопку «Confirm»
для подтверждения настроек.
В. Проверьте, не имеет ли манипулятор конфликтов с
другими периферийными устройствами.
Г. Перезапустите ПК, если руль еще не работает.

Установите версию DirectX 7.0 или выше.

Выйдите из
а потом снова включите. Если функция виброотдачи
после этого не включилась, перезагрузите ПК.

Откалибруйте и настройте «мертвые зоны» осей.

Оси

Войдите в настройки «Force Feedback» в игре и
откалибруйте функцию виброотдачи.

Войдите в настройки «Force Feedback» в игре и
настройте силу виброотдачи.

игры, отключите манипулятор из порта USB,

Рабочая

зона

«Мертвая

зона»

Оси

Рабочая

зона
