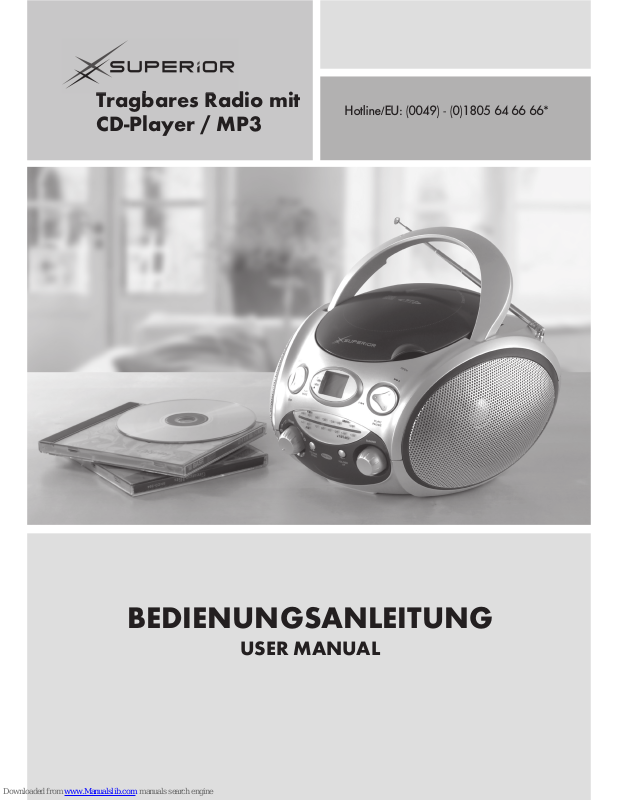

Tragbares Radio mit
CD-Player / MP3
Hotline/EU: (0049) - (0)1805 64 66 66*
BEDIENUNGSANLEITUNG
USER MANUAL
2
3
D
Tragbares Radio mit CD-Player / MP3
Bedienungsanleitung
Modell: CDR-28
Artikelnummer: 10000572, 10000573
4
D
INHALTSVERZEICHNIS
INHALTSVERZEICHNIS
WICHTIGE SICHERHEITSHINWEISE 5
GERÄTEÜBERSICHT 6
HANDHABUNG DES GERÄTE 7
• Empfang von radioprogrammen 7
• ABSPIELEN EINER COMPACT DISC 7
• PLAY/PAUSE-TASTE 7
• STOP-TASTE 7
• SKIP UP/SEARCH FORWARD-TASTE 7
• SKIP DOWN/SEARCH BACKWARD-TASTE 7
• FOLDER UP/DOWN-TASTEN –
WIEDERGABE VON COMPACT DISCS
MIT MP3-DATEIEN 8
• PLAY MODE-TASTE Wiedergabe einer normalen audio-cd 8
Wiedergabe von compact discs mit
mp3-dateien 8
• PROGRAMMWIEDERGABE 8
• KASSETTENRECORDER (TAPE) Wiedergabe der Kassette 9
Aufnehmen auf Kassette 9
KOPFHÖRER ANSCHLIESSEN 9
REINIGUNG UND PFLEGE Hinweise zur Handhabung von CDs 9
Aufbewahrung 9
Reinigen von CD 9
EINLEGEN DER BATTERIEN Batteriehinweise 9
TECHNISCHE DATEN 10
ENTSORGUNGSHINWEISE 10
SERVICE / GARANTIE 10
Bei der Benutzung elektrischer Geräte sind grundlegende Sicherheitshinweise zu beachten. Um die
Gefahr von Verbrennungen, Stromschlägen, Bränden, und/oder Personenschäden zu vermeiden, lesen
Sie bitte vor der Inbetriebnahme des Gerätes diese Bedienungsanweisung aufmerksam durch und
beachten Sie beim Gebrauch des Gerätes alle Hinweise.
Bewahren Sie diese Bedienungsanleitung für den weiteren Gebrauch sorgfältig auf.
Bei Weitergabe des Gerätes an Dritte, geben Sie bitte auch diese Bedienungsanleitung mit.
5
5
D
LASERGERÄT DER KLASSE 1
DIESES PRODUKT ENTHÄLT EIN LASERGERÄT MIT GERINGER LEISTUNG.
ACHTUNG!
Unsichtbare Laserstrahlung bei geöffnetem oder nicht korrekt verschlossenem Gerät und bei Aufhebung
des Sperrsystems.
Direkte Bestrahlung durch den Laserstrahl vermeiden!
WICHTIGE SICHERHEITSHINWEISE
• Schließen Sie das Gerät nur an eine
vorschriftsmäßig installierte Steckdose an.
Verwenden Sie keine Tischsteckdosenleiste oder
Verlängerungskabel.
• Verwenden Sie zum Anschließen des Gerätes
an das Stromnetz nur das im Lieferumfang
enthaltene Netzkabel.
• Die auf dem Typenschild des Gerätes
angegebene Spannung muss mit der Spannung
Ihres Stromnetzes übereinstimmen.
• Achten Sie beim Verlegen des Netzkabels
darauf, dass es beim Betrieb des Gerätes nicht
zu einer Stolperfalle werden kann.
• Halten Sie das Gerät, das Netzkabel und den
Netzstecker fern von heißen Flächen, offenen
Flammen, sowie von scharfen Kanten.
• Berühren Sie das Gerät, das Netzkabel und
den Netzstecker niemals mit feuchten oder
nassen Händen.
• Tauchen Sie das Gerät, das Netzkabel und den
Netzstecker niemals in Wasser oder andere
Flüssigkeiten. Es besteht Lebensgefahr durch
Stromschlag!
• Ziehen Sie bei Nichtgebrauch des Gerätes den
Netzstecker.
• Wenn Sie den Netzstecker ziehen, ziehen Sie
immer am Stecker und niemals am Kabel.
• Achten Sie darauf, dass der Netzstecker immer
frei zugänglich ist.
• Verwenden Sie das Gerät nicht im Freien.
• Setzen Sie das Gerät nicht direkter
Sonneneinstrahlung aus.
• Stellen Sie das Gerät nur auf einem stabilen
und ebenen Untergrund auf.
• Lassen Sie das Gerät während des Gebrauchs
nicht unbeaufsichtigt.
• Kinder erkennen nicht die Gefahren, die beim
Umgang mit Elektrogeräten entstehen können.
Halten Sie Kinder vom Gerät fern. Seien Sie
beim Gebrauch des Gerätes bitte besonders
aufmerksam, wenn Kinder in der Nähe sind!
• Halten Sie Verpackungsmaterialien wie
Plastikbeutel und Styroporteile außerhalb der
Reichweite von Kindern. Erstickungsgefahr!
• Benutzen Sie das Gerät nicht, wenn
es Beschädigungen aufweist, wenn es
heruntergefallen ist oder nicht einwandfrei
funktioniert.
• Prüfen Sie das Gerät, das Netzkabel sowie
den Netzstecker regelmäßig auf sichtbare
Beschädigungen. Verwenden Sie das Gerät
auf keinen Fall, wenn Sie Beschädigungen
festgestellt haben. Versuchen Sie nicht das
Gerät selbst zu reparieren.
• Reparaturen dürfen nur durch qualifiziertes
Fachpersonal durchgeführt werden.
• Stellen Sie in der Nähe des Gerätes keine
Dekorationsgegenstände auf, welche das Gerät
beschädigen könnten (z.B. Vasen mit Wasser,
scharfkantige Gegenstände, etc.). Legen oder
stellen Sie keine Gegenstände auf das Gerät.
• Achten Sie darauf, dass an den Seiten ein
Mindestabstand von 10 cm besteht, um eine
ausreichende Luftzirkulation zu gewährleisten.
• Ziehen Sie bei Gewitter oder einer längeren
Abwesenheit (z.B. Urlaub) den Netzstecker.
Nehmen Sie bei längerer Abwesenheit auch die
Batterien aus dem Gerät .
• Das Gerät ist nur für den Gebrauch in
Privathaushalten und nicht für den gewerblichen
Einsatz geeignet.
WICHTIGE SICHERHEITSHINWEISE
6
D
GERÄTEÜBERSICHT
GERÄTEÜBERSICHT
1. Lautstärkeknopf
2. Funktionsschalter
3. Sendereinstellknopf
4. Play/pause-taste
5. Stop-taste
6. Program-taste
7. Play mode-taste
8. Skip up/search forward-taste
9. Skip down/search backward taste
10. Netzanzeige
11. Skalenzeiger
12. Cd-tür offen
13. Cd-tür
14. Lcd-anzeige
15. Folder up-taste
16. Folder down-taste
17. Fm stereo-anzeiger
18. Netzsteckdose
19. Teleskopantenne
20. Griff
21. Lautsprecher
22. Bandschalter
23. Kopfhörerbuchse
24. Batteriefachtür
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
7
7
D
HANDHABUNG DES GERÄTES / EMPFANG VON
RADIOPROGRAMMEN / ABSPIELEN EINER COMPACT DISC
/ PLAY/PAUSE-TASTE / STOP-TASTE / SKIP UP/SEARCH
FORWARD-TASTE / SKIP DOWN/SEARCH BACKWARD-TASTE
HANDHABUNG DES GERÄTES
• Zum Betreiben des Gerätes über das
Stromnetz, schließen Sie das Netzkabel an
den Netzkabelanschluss auf der Rückseite des
Gerätes an. Schließen Sie nachfolgend den
Netzstecker des Gerätes an das Stromnetz an.
• Zum Betreiben des Gerätes mit Batterien
legen Sie diese wie im Kapitel “Einlegen der
Batterien“ beschrieben in das Gerät ein.
• Öffnen Sie den Deckel des CD-Faches auf der
Oberseite des Gerätes durch ein vorsichtiges
Hochklappen des CD-Fach-Öffners.
• Entnehmen Sie beim ersten Gebrauch des
Gerätes die Schutzpappe aus dem CDFach. Nachfolgend kann eine CD, mit der
beschrifteten Seite nach oben, in das CD-Fach
eingelegt werden.
• Schließen Sie das CD-Fach wieder, indem Sie
den Deckel mit leichtem Druck nach unten
drücken, bis er hörbar einrastet.
• Schieben Sie nun den Funktionsschalter des
Gerätes auf die gewünschte Funktion (Radio
oder CD).
• Um das Gerät auszuschalten schieben Sie den
Funktionsschalter des Gerätes auf OFF.
Empfang von radioprogrammen
1. Stellen Sie den Funktionsschalter auf RADIO. Es
leuchtet die Netzanzeige. Stellen Sie mit dem
Bandschalter das gewünschte Radioband ein.
2. Stellen Sie den gewünschten Sender ein, indem
Sie den Senderwahlknopf drehen.
3. Ziehen Sie zum FM-Empfang die FM-Antenne
heraus und stellen Sie die Richtung, die Länge
und den Winkel auf den besten Empfang ein.
4. Drehen Sie das Gerät, um den besten AMEmpfang zu erhalten.
5. Stellen Sie die Lautstärke auf Ihren gewünschten
Hörpegel ein.
6. Schalten Sie das Radio mit dem Funktionsschalter
auf OFF aus und die Netzanzeige geht aus.
Abspielen einer compact disc
Dieser Player ist dazu geschaffen, Audio-Disks
und MP3-CD-ROMs wie beschreibbare und
wiederbeschreibbare CDs abzuspielen.
Versuchen Sie nicht, CDI, CDV, DVD oder
Computer-CDs abzuspielen.
Stellen Sie den Funktionsschalter in die Position CD.
Es leuchtet die Netzanzeige.
Öffnen Sie die CD-Tür mit der Fingerspitze. Legen
Sie eine CD ins CD-Fach und schließen die CD-Tür.
Die bedruckte Seite zeigt nach oben.
- “ n o “ wird angezeigt, wenn keine CD im CDFach ist.
Wenn eine normale Audio-CD oder eine COMPACT
DISC mit MP3-Dateien richtig in das CD-Fach
eingelegt worden ist, wird die Gesamtzahl der
Tracks auf der LCD angezeigt.
ge “00“.
Play/pause-taste
Einmal drücken, um die CD-Wiedergabe zu
beginnen. Die LCD zeigt den ersten Track an und
es wird “ 2 “ angezeigt (wenn Sie eine MP3CD abspielen, wird auch “MP3” angezeigt).
Drücken Sie noch einmal, um die Wiedergabe der
CD vorübergehend anzuhalten. Es blinkt “ 2“.
Drücken Sie noch einmal, um mit der Wiedergabe
fortzufahren.
Stop-taste
Drücken Sie einmal, um die Wiedergabe der CD zu
beenden.
Skip up/search forward-taste
Drücken Sie einmal, um zum nächsten Track
zu springen. Gedrückt halten, um mit hoher
Geschwindigkeit eine bestimmte Stelle vorwärts zu
suchen.
Lassen Sie die Taste los, um zur normalen
Wiedergabe zurückzukehren.
Skip down/search backward-taste
Einmal drücken, um an den Anfang des aktuellen
Tracks zurückzukehren. Mehrmals drücken, um zum
vorigen Track zurückzuspringen.
Gedrückt halten, um mit hoher Geschwindigkeit
eine bestimmte Stelle rückwärts zu suchen. Lassen
Sie die Taste los, um zur normalen Wiedergabe
zurückzukehren.
8
D
FOLDER UP/DOWN-TASTEN – WIEDERGABE VON
COMPACT DISCS MIT MP3-DATEIEN / PLAY MODE-TASTE /
PROGRAMMWIEDERGABE
Folder up/down-tasten – wiedergabe
von compact discs mit mp3-dateien
• Wenn eine MP3-CD gespielt wird, drücken Sie
eine der beiden Tasten einmal und es wird Ihnen
die Ordnernummer des MP3-Lieds angezeigt,
das gespielt wird. Für ein paar Sekunden
blinken die Ordnernummer und “ALBUM”.
• Während die obige Anzeige blinkt, drücken Sie
einmal oder mehrmals die FOLDER UP-Taste,
um vorwärts zum ersten Track des nächsten
Ordners zu springen. Drücken Sie die FOLDER
DOWN-Taste einmal oder mehrmals, um zurück
zum ersten Track des vorigen Ordners zu
springen.
• Wenn eine normale Audio-CD gespielt wird,
funktioniert das nicht.
Play mode-taste
(A) wiedergabe einer normalen audioCD
• Einmal drücken, um einen einzigen Track
wiederholt zu spielen. Es wird “REP” angezeigt.
• Zweimal drücken, um alle Tracks wiederholt zu
spielen. Es wird “ “ angezeigt.
• Dreimal drücken, um alle Tracks wiederholt
in zufälliger Reihenfolge zu spielen. Es wird
“RANDOM” angezeigt.
• Um den Modus der wiederholten/zufälligen
Wiedergabe zu beenden, ist die PLAY MODETaste zu drücken, bis alle obigen Anzeigen
verschwinden.
(B) wiedergabe von compact discs mit
mp3-dateien
• Einmal drücken, um einen einzigen Track
wiederholt zu spielen. Es wird “REP” angezeigt.
• Zweimal drücken, um alle Tracks im aktuellen
Ordner zu wiederholen. Es wird “REP”
angezeigt und “ “ blinkt.
• Dreimal drücken, um alle Tracks in allen
Ordnern zu wiederholen. Es wird “ “
angezeigt.
• Viermal drücken, um alle Tracks auf der CD
wiederholt in zufälliger Reihenfolge zu spielen.
Es wird “RANDOM” angezeigt.
• Um den Wiederholmodus zu beenden, einmal
oder mehrmals drücken, bis alle obigen
Anzeigen verschwinden.
PROGRAMMWIEDERGABE
Die programmierte Wiedergabe ermöglicht es,
Tracks auf einer Disk (normale Audio-CD oder MP3CD) in der gewünschten Reihenfolge wiedergeben.
1. Drücken Sie die “PROGRAM”-Taste und auf der
Anzeige wird “PROG” und “P01” blinken.
2. Drücken Sie die Taste SKIP UP/SEARCH
FORWARD und/oder SKIP DOWN/SEARCH
BACKWARD, um die gewünschte Tracknummer
auswählen.
Wenn Sie eine MP3-CD oder ein USB-Gerät
programmieren, sollten Sie:
a) zuerst die FOLDER UP/DOWN-Tasten drücken,
bis Sie Ihre gewünschte Ordnernummer erreicht
haben.
b) dann die Taste SKIP UP/SEARCH FORWARD
und/oder SKIP DOWN/SEARCH BACKWARD
drücken, um die gewünschte Tracknummer in
diesem Ordner auszuwählen.
3. Drücken Sie die PROGRAM-Taste noch einmal,
um den ersten ausgewählten Track zu speichern.
4. Wiederholen Sie die Schritte 2 und 3, bis alle
gewünschten Tracks programmiert sind.
5. Drücken Sie PLAY/PAUSE, um die Wiedergabe
zu beginnen. Es wird “PROG” angezeigt.
6. Drücken Sie die STOP-Taste, um die
programmierte Wiedergabe zu beenden.
7. Drücken Sie die PLAY-Taste, um die
programmierte Wiedergabe fortzusetzen.
8. Öffnen Sie die CD-Tür oder schalten Sie das
Gerät aus, um den Programmspeicher zu
löschen.
ANMERKUNG: Es kann nur programmiert werden,
wenn die CD/MP3-Wiedergabe angehalten ist.
Um die CD aus dem Gerät zu nehmen, ist die
STOP-Taste zu drücken und die CD-Tür zu öffnen.
Um die CD-Wiedergabe auszuschalten, ist der
Funktionsschalter in die Position “OFF” zu stellen.
9
9
D
KOPFHÖRER ANSCHLIESSEN / REINIGUNG UND PFLEGE /
HINWEISE ZUR HANDHABUNG VON CDS / AUFBEWAHRUNG
/ REINIGEN VON CDS / EINLEGEN DER BATTERIEN
KOPFHÖRER ANSCHLIESSEN
• Mittels des Kopfhöreranschlusses auf der
Geräterückseite kann ein Kopfhörer an das
Gerät angeschlossen werden.
• Wenn ein Kopfhörer an dem Gerät
angeschlossen ist, werden die
Gerätelautsprecher automatisch abgeschaltet.
ACHTUNG! Reduzieren Sie vor dem Gebrauch
bzw. vor dem Anschließen des Kopfhörers die
Lautstärke. Das zu laute Hören von Musik über
Köpfhörer, kann zu Schädigungen am Gehör
führen.
REINIGUNG UND PFLEGE
Achtung: Ziehen Sie vor der Reinigung immer den
Netzstecker aus der Steckdose und lassen Sie das
Gerät vollständig abkühlen.
• Das Gerät, das Netzkabel und der Netzstecker
dürfen zur Reinigung nicht in Wasser oder
andere Flüssigkeiten getaucht werden. Reinigen
Sie diese mittels eines trockenen Tuches.
• Bei starker Verschmutzung kann die Außenseite
des Gerätes vorsichtig mit einem angefeuchteten
Tuch abgewischt und nachfolgend sorgfältig
abgetrocknet werden. Achten Sie darauf, dass
in den Bereichen der Funktionsschalter keine
Feuchtigkeit ins Geräteinnere gelangt.
• Verwenden Sie zur Reinigung keine aggressiven
Reinigungsmittel, Stahlbürsten, Scheuermittel
oder sonstigen harten Gegenstände, welche die
Oberflächen verkratzen könnten.
Hinweise zur Handhabung von CDs
• Verwenden Sie ausschließlich CDs mit folgender
Aufschrift:
• Berühren Sie bei der Handhabung der CDs nicht
die spiegelnde Aufnahmefläche.
• Kleben Sie keine Etiketten auf die CDs und
beschriften Sie die CD-Flächen nicht.
• Achten Sie bei der Handhabung darauf, dass
die CDs nicht gebogen werden.
Aufbewahrung
• Bewahren Sie die CDs zum Schutz stets in der
Hülle auf.
• Setzen Sie CDs keiner direkten
Sonneneinstrahlung, hohen Temperaturen oder
hoher Feuchtigkeit aus.
• Bewahren Sie die CDs nicht an staubigen
Plätzen auf.
Reinigen von CDs
• Verschmutzte CDs (z.B. Staub oder
Fingerabdrücke), können mit einem weichen
Tuch abgewischt werden.
• Reinigen Sie hierbei die CD stets von der Mitte
aus zu den Rändern (Abb. 1). Vermeiden Sie
eine Reinigung der CD in kreisenden runden
Bewegungen (Abb. 2).
• Verwenden Sie zur Reinigung niemals Benzin,
Verdünner, Kassettenreinigungsflüssigkeit oder
Antistatiksprays verwenden.
• Verschließen Sie das CD-Fach stets sorgfältig,
damit die optische Linse des Gerätes nicht
verstaubt.
• Achten Sie darauf, dass Sie die optische Linse
nicht berühren
• Niemals Benzin, Verdünner, Kassettenreinigungs
flüssigkeit oder Antistatiksprays verwenden.
• Das CD-Fach immer gut schließen, damit die
optik nicht verstaubt.
• Die Optik nicht berühren.
EINLEGEN DER BATTERIEN
• Schieben das Batteriefach auf der Unterseite
des Gerätes unter leichtem Andrücken in
Pfeilrichtung auf und entnehmen Sie den
Batteriefachdeckel.
Abb. 1
Abb. 2
10
D
EINLEGEN DER BATTERIEN / BATTERIEHINWEISE
/ TECHNISCHE DATEN / ENTSORGUNGSHINWEISE
/ SERVICE / GARANTIE
• Legen Sie 6 Batterien vom Typ C (R 14) unter
Beachtung der Polung in das Batteriefach ein.
• Setzen Sie nachfolgen den Batteriefachdeckel
wieder ein und schieben Sie ihn wieder zu, bis
er hörbar einrastet.
• Wenn die Batterien zu schwach werden
funktioniert das Gerät nicht mehr einwandfrei.
Wechseln Sie die Batterien rechtzeitig.
Batteriehinweise
• Verwenden Sie nur die empfohlenen Batterien
oder die eines gleichartigen Typs!
• Ungleiche Batterietypen oder neue und
gebrauchte Batterien nicht zusammen
verwenden!
• Beim Einlegen der Batterien auf die richtige
Polarität achten!
• Bei längerem Nichtgebrauch des Produktes bitte
Batterien entnehmen!
• Leere Batterien dem Produkt entnehmen!
• Nicht wiederaufladbare Batterien dürfen nicht
geladen werden!
• Aufladbare Batterien nur unter Aufsicht
Erwachsener laden!
• Anschlussstellen nicht kurzschließen!
• Batterien nicht ins Feuer werfen!
TECHNISCHE DATEN
MODELL: CDR-28
Netzspannung: 230V ~ 50 Hz
Ausgangsleistung: 2x 0,8 Watt
Radio Frequenzbereich AM 540 – 1600 KHz
Radio Frequenzbereich FM 88 – 108 MHz
Batterien
(nicht im Lieferumfang
enthalten) 6 x Typ C (R 14)
ENTSORGUNGSHINWEISE
• Elektroaltgeräte gehören nicht in
den Hausmüll. Der Gesetzgeber
schreibt vor, dass Altgeräte bei
den öffentlichen Sammelstellen
der Gemeinden oder über die
Sperrmüllsammlung entsorgt werden
müssen.
• Nur so ist sichergestellt, dass
Altgeräte fachgerecht entsorgt und
verwertet werden.
SERVICE / GARANTIE
Die Garantiezeit beträgt 3 Jahre und beginnt
mit dem Kaufdatum. Für den Nachweis des
Kaufdatums bitte unbedingt den Kaufbeleg
aufbewahren.
Die Garantie gilt für Geräte, die innerhalb
Deutschlands gekauft wurden. Sie deckt Defekte
und Fehlfunktionen, die innerhalb der Garantiezeit
bei normaler Nutzung auftreten und auf Materialoder Verarbeitungsfehler zurückzuführen sind.
Im Garantiefall entstehen Ihnen für die
Durchführung der Reparatur keine Kosten.
Die Garantie erlischt bei Beschädigung,
Veränderungen oder zweckwidriger Verwendung
des Geräts, sofern diese außerhalb des
Verantwortungsbereichs des Garantiegebers
liegen. Das gilt insbesondere in folgenden Fällen:
• Eingriff in das Gerät durch nicht autorisierte
Personen.
• Veränderungen an oder innerhalb des Gerätes,
Entfernung oder Unkenntlichmachung der
Seriennummer, Entfernung oder Veränderung
des Gerätesiegels.
• Bei Schäden, die auf Stöße, Stürze oder äußere
Einwirkung zurückzuführen sind.
• Bei Schäden die auf eine unsachgemäße
Handhabung oder einen Fehlgebrauch
zurückzuführen sind.
• Bei Schäden durch externe Ursachen, wie z.B.
Überspannung, Blitzschlag.
• Gewerbliche Nutzung des Gerätes
Ihre gesetzlichen Rechte im Falle eines Mangels
des Gerätes (Nachlieferung, Rücktritt, Minderung,
Schadensersatz, jeweils gemäß § 437 BGB)
werden durch diese Garantie nicht eingeschränkt.
Bitte bewahren Sie die Originalverpackung für eine
mögliche Reparaturrücksendung auf.
Reparierte oder ausgetauschte Komponenten
unterliegen generell der restlichen Garantielaufzeit
des Gerätes.
11
11
D
SERVICE / GARANTIE
Sollten Sie Fragen zum Produkt oder zu dieser
Bedienungsanleitung haben oder am Produkt evt.
Mängel feststellen, wenden Sie sich bitte direkt
an unsere Servicehotline um weitere Schritte zu
besprechen.
HOTLINE/EU: (0049) - (0)1805 64 6666*
(*0,14 €/MINUTE AUS DEM NETZ DER
DEUTSCHEN TELEKOM)
WICHTIGER HINWEIS:
Bitte versenden Sie Ihr Gerät nicht ohne
Aufforderung an unsere Anschrift. Kontaktieren
Sie vorher unbedingt unsere Servicehotline. Die
Kosten und die Gefahr des Verlustes für eine
unaufgeforderte Zusendung gehen zu Lasten des
Absenders. Wir behalten uns vor, die Annahme
unaufgeforderter Zusendungen zu verweigern oder
entsprechende Waren an den Absender unfrei
zurückzusenden.
ARTIKEL-NR.: 10000572, 10000573
HERGESTELLT FÜR:
AERA RUNDFUNK UND FERNSEH
GMBH
HANNS-MARTIN-SCHLEYER STRASSE 2
D-77656 OFFENBURG
12
13
GB
Portable Radio with CD
Player / MP3
USER MANUAL
Model: CDR-28
Item number: 10000572, 10000573
14
GB
IMPORTANT SAFETY INSTRUCTIONS 15
APPLIANCE OVERVIEW 16
HANDLING YOUR UNIT 17
• RADIO OPERATION Reception of radio programme 17
• PLAYING THE COMPACT DISC 17
• PLAY / PAUSE BUTTON 17
• STOP BUTTON 17
• SKIP UP/SEARCH FORWARD BUTTON 17
• SKIP DOWN / SEARCH
BACKWARD BUTTON 18
• FOLDER UP / DOWN BUTTONS-PLAYING
COMPACT DISC WITH MP3 FILES 18
• PLAY MODE BUTTON Playing normal audio cd 18
Playing compact disc with mp3 files 18
• PROGRAMPLAYBACK 18
• CONNECT HEADPHONES 18
CLEANING AND CARE Tips for handling CDs 19
Storage 19
Cleaning a CD 19
INSERT AND REPLACE BATTERIES Battery tips 20
TECHNICAL DATA 20
ADVICE ON DISPOSAL 20
SERVICE / GUARANTEE 20
TABLE OF CONTENTS
TABLE OF CONTENTS
Some basic safety instructions must be observed when handling electronic devices. To avoid the
hazard of burns, electric shock, fires and/or personal injuries, please read this user manual prior
to using your unit and observe these instructions when handling your device.
Keep this user manual for future use.
When passing this unit on to third parties, please also hand over this user manual.
15
15
GB
IMPORTANT SAFETY INSTRUCTIONS
IMPORTANT SAFETY INSTRUCTIONS
• Connect your unit only to a power outlet that
was installed according to regulations. Do not
use a table socket outlet or an extension cord.
• When connecting the appliance to a power
supply, only use the power cable included.
• The voltage listed on the type plate must
correspond to the voltage of your power
network.
• When placing the power cord, please be sure
not to create a tripping hazard.
• Keep the power cord away from hot surfaces,
open flames and sharp edges.
• Do not touch the device, the power cord or
power plug with wet or damp hands.
• Do not submerge the device, the power cord or
power plug in water or other fluids. Danger to
life through electrocution!
• Remove plug when the appliance is not in use.
• When disconnecting the power plug, always
pull on the plug, never on the cable.
• Please be sure that the power plug is easily
accessible at any time.
• Do not use the device outdoors.
• Never expose the unit to direct sunlight.
• Place the device only on a level and sturdy
surface.
• Do not leave the device unattended while it is in
use.
• Children cannot recognize the dangers inherent
in handling electronic devices. Keep children
away from this device. Please be extremely
observant when using this device in the
presence of children!
• Keep all packaging material, for example plastic
bags and foam pieces, out of reach of children.
Danger of suffocation.
• Do not use this device if it is damaged, if it fell or
otherwise malfunctions.
• Regularly check the device, the power cord and
the power plug for visible damages. Do not use
the device if you notice any damages. Do not
attempt to repair the device yourself.
• Repairs may only be done by qualified staff.
• Do not place any decorative objects which could
damage the appliance (e.g. vases with water,
objects with sharp edges) near the appliance.
Do not place anything on top of the appliance.
• Please be sure to keep a minimum distance of at
least 10 cm on all sides to ensure sufficient air
circulation.
• During storms or periods of long absence (e.g.
holidays), always remove the plug. During long
periods of absence, also remove the batteries
from the appliance.
• This device is intended only for private use, not
for commercial use.
CLASS I LASER DEVICE
THIS PRODUCT CONTAINS A LOW-LEVEL LASER UNIT.
ATTENTION!
Invisible laser radiation with open or not correctly locked unit or modifications to the locking system.
Avoid direct contact with the laser beam!
16
GB
OVERVIEW
OVERVIEW
1. Volume of controls
2. Function switch
3. Tuning knob
4. Play/pause button
5. Stop button
6. Program button
7. Play mode button
8. Skip up / search forward button
9. Skip down / search backward button
10. Power and indicator
11. Dial pointer
12. Cd door open position
13. Cd door
14. Lcd display
15. Folder up button
16. Folder down button
17. Fm stereo indicator
18. Ac socket
19. Telescopic antenna
20. Handle
21. Speaker
22. Band switch
23. Headphone jack
24. Battery compartment door
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
17
17
GB
USING THE APPLIANCE / RADIO OPERATION / RECEPTION
OF RADIO PROGRAMME / PLAYING THE COMPACT DISC /
PLAY / PAUSE BUTTON / STOP BUTTON / SKIP UP/SEARCH
FORWARD BUTTON
USING THE APPLIANCE
• In order to run the appliance using mains
power, connect the power cable to the power
cable socket on the back of the appliance.
Then connect the appliance plug to a power
socket.
• In order to run the appliance with batteries,
please insert batteries as described in the
section “Inserting the Batteries”.
• Open the lid of the CD compartment on top
of the appliance by carefully lifting the CD
compartment opener.
• When using the appliance for the first time,
please remove the protective paper from the
CD compartment. Next, a CD can be inserted
into the CD compartment, with the printed side
facing up.
• Close the CD compartment by pushing the lid
lightly downwards until you hear it lock into
position.
• Now slide the function switch on the appliance
to the desired function (radio or CD).
• In order to switch the appliance off, slide the
function switch to the OFF position.
RADIO OPERATION
Reception of radio programme
1. Set the FUNCTION SWITCH to the RADIO
position. The POWER ON indicator will light
on. Set the desired radio band with the BAND
SWITCH.
2. Tune in a desired station by tuning the
TUNING KNOB.
3. For FM reception, pull out the antenna and
adjust the direction, length and angle to have
the best reception.
4. For AM reception, rotate the unit to have the
best reception.
5. Adjust the VOLUME KNOB for your desired
listening level.
6. To turn off the radio, set the FUNCTION
SWITCH to the OFF position and the POWER
ON indicator will light off.
Playing the compact disc
This player is designed to play Audio Discs and
MP3 CD ROMS, such as CD recordable and
rewritable.
Do not try play CDI, CDV, DVD or computer CDs.
• Set FUNCTION SWITCH to CD position. The
POWER ON indicator will light on.
• Use fingertip to open the CD DOOR. Place
into the compact disc compartment and close
the CD DOR. The printed label side face
upward.
• “n o” will be displaying when there is no CD
inside the CD compartment.
When a normal audio CD or a COMPACT DISC
with MP 3 files has been placed into the CD
compartment correctly, the total number of tracks
will be displaying in the LCD DISPLAY.
Play / pause button
Press once to start playing the CD, the LCD
DISPLAY will show the first track and the “
2”
indicator will be displaying (“MP3” indicator
will also be displaying if you are playing a MP3
CD). Press once again to stop playing the CD
temporary. The “
2” indicator will be flashing.
Press once again to resume playing.
Stop button
Press once to stop playing the CD.
Skip up/search forward button
Press once to skip to next track. Press and hold
to search for a desired passage at high speed
forward.
Release the button to resume normal play.
18
GB
SKIP DOWN / SEARCH BACKWARD BUTTON / FOLDER UP / DOWN
BUTTONS-PLAYING COMPACT DISC WITH MP3 FILES / PLAY MODE
BUTTON / PLAYING NORMAL AUDIO CD / PLAYING COMPACT DISC
WITH MP3 FILES / PROGRAMPLAYBACK
Skip down / search backward button
Press once to return to the beginning of the
current track. Press repeatedly to skip back to
previous track.
Press and hold to search for a desired passage
at high speed backward. Release the button to
resume normal play.
Folder up / down buttons-playing
compact disc with mp3 files
• When playing MP3 CD, press either button
once will show the folder no, of the MP3 song
that is being playing. The folder no, and
“ALBUM” indicators will be flashing for a few
seconds.
• During the above indicators is flashing, press
FOLDER UP BUTTON once or more to skip up
to the first track of next folders. Press FOLDER
DOWN BUTTON once or more to skip back to
the first track of previous folders.
• It can not function when playing normal audio
CD.
Play mode button
(A) Playing normal audio cd
• Press once for single track repeat playing and
the “REP” indicator will be displaying.
• Press twice for all tracks repeat playing and
the “(REP)” indicator will be displaying.
• Press three times for all tracks playing in a
random order and the “RANDOM” indicator
will be displaying.
• To cancel the repeat / random play mode,
press the PLAY MODE BUTTON until all the
above indicators disappear.
(B) Playing compact disc with mp3
files
• Press once for single track repeat playing and
the “REP” indicator will be displaying.
• Press twice to repeat all tracks within the
current playing folder. ”REP” indicator will be
displaying &” ” indicator will be flashing.
• Press three times to repeat all tracks in all
folders. “REP” indicators will be displaying.
• Press four times for all tracks in the CD playing
in a random order and the “RANDOM”
indicator will be displaying.
• To cancel the repeat playing mode, press once
more until the above indicators disappeared.
PROGRAMPLAYBACK
Programmed playback enables tracks on a disc
(normal audio CD or MP3 CD) to be played in
the desired order.
1. Press the PROGRAM button, the “PROG” and
“P01” indicators will be flashing in the display.
2. Press the SKIP UP / SEARCH FORWARD and
/ or SKIP DOWN / SEARCH BACKWARD
buttons to select the desired track no. When
you are programming a MP3 CD or USB
device, you should :-
a) First press the FOLDER UP / DOWN buttons
until you reach your
desired folder no.
b) Then press the SKIP UP / SEARCH FORWARD
and / or SKIP DOWN / SEARCH BACKWARD
buttons to select the track no, within that
folder.
3. Press once the PROGRAM button again to
memorize the first selected
track.
4. Repeat steps 2 and 3 until all desired tracks
are programmed.
5. Press the PLAY / PAUSE button to start playing.
The “PROG” Indicator will be displaying.
6. Press the STOP button to stop programmed
playback.
7. Press the PLAY / PAUSE button to resume
programmed playback.
8. Open the CD DOOR or power off the until to
clear the programmed memory.
Note: Programming can only be made when the
CD / MP3 playing is stopped.
To remove the CD from the until, press STOP
BUTTON and open
19
19
GB
PROGRAMPLAYBACK / CONNECT HEADPHONES
/CLEANING AND CARE / TIPS FOR HANDLING CDS /
STORAGE / CLEANING CDS
The CD DOOR and take out the CD
To turn off the CD playing, set the FUNCTION
SWITCH to off Position.
CONNECT HEADPHONES
• Headphones can be connected using the
headphone jack located on the back of the
device.
• If headphones are connected to the
device, the loudspeakers will be turned off
automatically.
ATTENTION!
Prior to using or connecting headphones, be sure
to turn the volume down! Hearing excessively
loud music through headphones can damage
your sense of hearing.
CLEANING AND CARE
Attention:
Always disconnect the power plug from the
power outlet and allow the device to cool off
completely prior to cleaning.
• When cleaning the unit, do not submerge the
device, power cord and power plug in water
or other fluids. Clean these parts using a dry
cloth.
• In case of heavy soiling of the exterior casing,
the exterior of the unit can be carefully
wiped with a slightly damp cloth and must
then be carefully dried. Please be sure that
no moisture enters into the unit around the
function keys.
• Do not use any aggressive cleaning agents,
steel brushes, abrasive cleaners or any other
hard objects to clean this unit; they might
scratch the surface coating.
TIPS FOR HANDLING CDS
• Only use CDs bearing the following symbol:
• When handling the CD, do not touch the
reflective recording surface.
• Do not stick any labels to CDs and do not
write on the CD surfaces.
• When handling, please ensure not to bend the
CD.
Fig. 2
Fig. 1
Storage
• In order to protect then, always store CDs in
their cases.
• Do not place a CD in direct sunlight or expose
it to high temperatures or high humidity.
• Do not store CDs in a dusty location.
Cleaning CDs
• Dirty CDs (e.g. dust or fingerprints) can be
wiped with a soft cloth.
• When cleaning a CD, always wipe from the
inside to the outside edge (Fig. 1). Do not
clean the CD using circular movements (Fig.
2).
• Never use petrol, thinner, cassette cleaning
fluid or anti-static sprays to clean a CD.
• Always close the CD compartment carefully
to ensure that the optical lens of the appliance
does not become dusty.
• Never touch the optical lens.
20
GB
INSERT AND REPLACE BATTERIES / BATTERY
INFORMATION / TECHNICAL SPECIFICATIONS /
DISPOSAL INFORMATION / SERVICE ADDRESS
DISPOSAL INFORMATION
• Used electronic devices and
batteries cannot be disposed of
with your regular household waste.
The law requires that used electric
devices must be disposed of at your
communities public collection points
or by curbside bulk waste pick-up.
• This ensures that used electronic
devices will be disposed of and
recycled in a professional manner.
SERVICE ADDRESS
The warranty duration is 3 years and starts with
the date of purchase. Please retain your purchase
receipt to prove the date of purchase.
The warranty applies only for devices sold within
the Federal Republic of Germany. It covers defects
and malfunctions, which might occur with normal
usage during the warranty period, and result from
material or processing defects.
In case of claim, the device will be repaired at no
cost to the customer.
Damages, modifications or operation for any use
other than described in this user manual void the
warranty, provided that this is outside of the field
of responsibility of the guarantor. This applies, in
particular, to the following cases:
• Any interference with the device by
unauthorized persons.
• Modifications on or within the device, removal
or modification of the serial number beyond
recognition, removal or modification of the
device seal.
• In case of damages caused by falls, bumps or
other outside influences.
• Damages caused by improper handling or
misuse.
• In case of damages caused by external causes,
e.g. over-voltage, lightning.
• Commercial use of the unit.
TECHNICAL SPECIFICATIONS
MODEL: CDR-28
Voltage: 230V ~ 50 Hz
Power output: 2x 0,8Watts
Radio Frequency Band AM 540 – 1600 KHz
Radio Frequency Band FM 88 – 108 MHz
Batterien
(nicht im Lieferumfang
enthalten) 6 x Type C (R 14)
INSERT AND REPLACE BATTERIES
• Use slight pressure to slide the battery
compartment on the underside of the appliance
in the direction of the arrow and remove the
battery compartment cover.
• Insert 6 type C (R14) batteries, making sure
to follow the polarity markings in the battery
compartment.
• Subsequently, replace the battery compartment
lid and slide to secure it, until it audibly clicks
into place.
• Close the battery compartment cover and push it
down until it locks audibly.
• If batteries are too weak, the unit will not
function correctly. Replace batteries in a timely
manner.
Battery Information
• Use only the recommended batteries or
batteries of a similar type!
• Do not mix new and old batteries of batteries
of different types!
• When inserting the battery, be sure to check
the correct polarity!
• If the device is not used for a longer time
period, please remove the batteries!
• Remove empty batteries from the device!
• Do not recharge non-rechargeable batteries!
• Charge rechargeable batteries only under
competent adult supervision!
• Never short-circuit connectors!
• Do not throw batteries into open fire!
21
21
GB
SERVICE ADDRESS
Your statutory rights in case of a deficiency of this
device (subsequent delivery, rescission, mitigation,
compensation, each according article 437 BGB –
German Civil Code) are not limited by this warranty.
Please retain the original packaging in case of a
future return for repairs.
Repaired or exchanged components are generally
subject to the remaining warranty period of the
device.
In case you have any questions about this
product or this user manual, or if you notice any
deficiencies, please contact our service hotline to
discuss further proceedings.
HOTLINE/EU: (0049) - (0)1805 64 66 66*
(*0.14 €/MINUTE FROM THE DEUTSCHE
TELEKOM NETWORK)
IMPORTANT INFORMATION:
Please do not mail your device to us without our
explicit request. You must contact our service hotline
first. The sender must carry cost and hazard of
loss for any unrequested packages. We maintain
the right to deny acceptance of any mail send
to us without prior permission or to return the
corresponding item to the sender at the senderʼs
expense.
ITEM NO.: 10000572, 10000573
MANUFACTURED FOR:
AERA RUNDFUNK UND FERNSEH GMBH
HANNS-MARTIN-SCHLEYER STRASSE 2
D-77656 OFFENBURG
AERA Rundfunk und Fernseh GmbH,
Hanns-Martin-Schleyer Strasse 2, 77656 Offenburg
Hotline/EU: (0049) - (0)1805 64 66 66*
(*0,14 €/Minute aus dem Netz der Deutschen Telekom)
Tragbares Radio mit
CD-Player / MP3
Loading...
