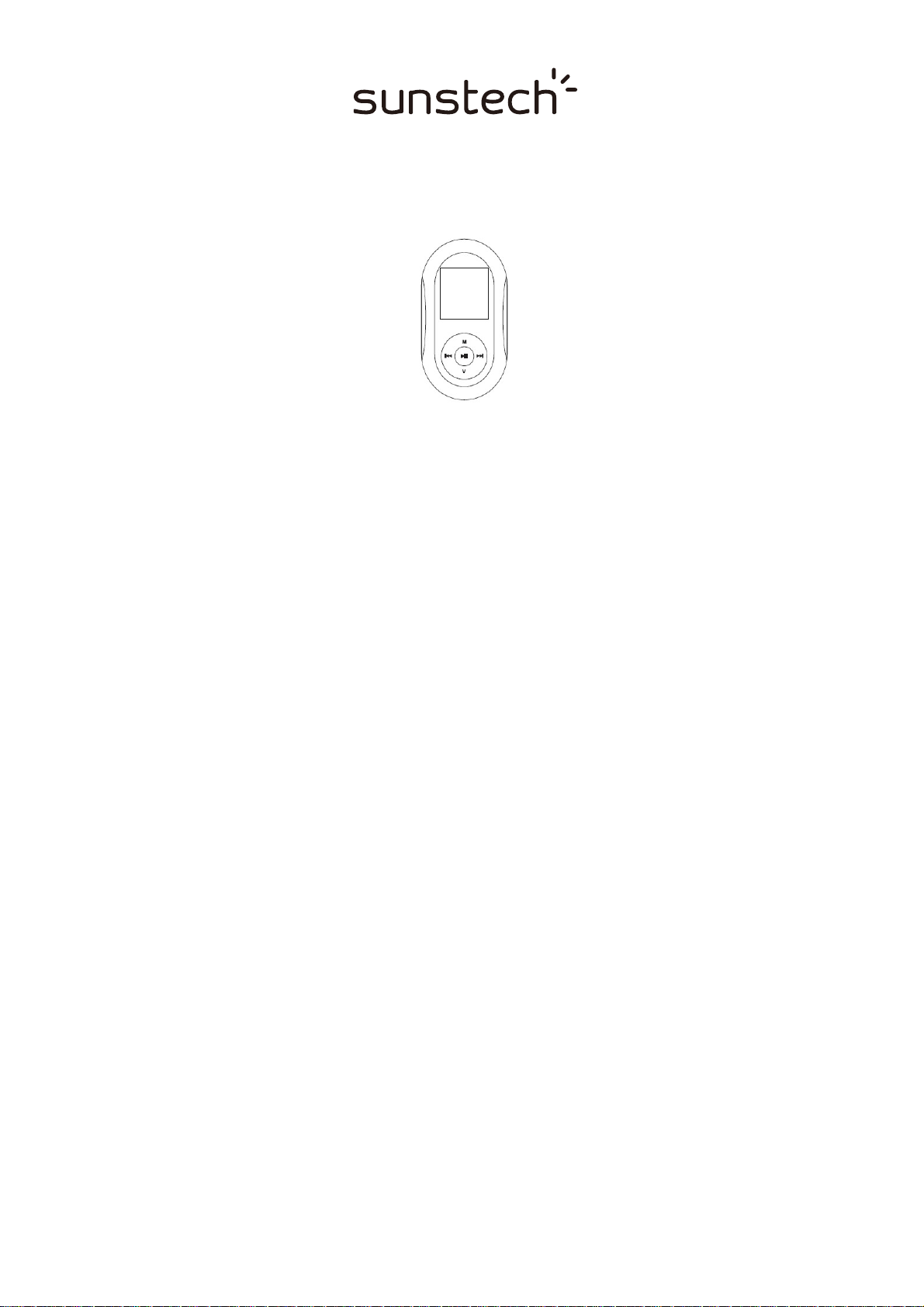

MADIA
Manual de Usuario en Español
1
En la caja
1 x reproductor MADIA
1 x Auriculares
1 x cable USB
1 x CD
1 x manual en español
1 x Clip
1 x Brazal
2
Índice
Ubicación y uso de los botones
Funcionamiento básico
Encender y apagar
Step
E-book (libro electrónico)
Música
Vídeo
Instalación de Driver y Software
Conversión de distintos formatos vídeo a .AMV
Grabador
Voz
Radio FM
Fotografía
Configuración
Especificaciones Técnicas
Resolución de Problemas
3
Ubicación y uso de los botones
(1) Pantalla 1,5" en color
(2) Menú / Seleccionar
(3) Anterior / Retroceder
(4) Control de volumen
(5) Siguiente / Avanzar
(6) Puerto USB
(7) Conector para auriculares
(8) Orificios para correa (correa no incluida)
(9) Interruptor de encendido
(10) Altavoz
(11) Ranura de tarjeta MicroSD
4
Funcionamiento básico
Encender y apagar
z Para encender el reproductor, coloque el
interruptor de encendido en "ON". Estando en
espera, pulse >|| durante 3 segundos para
encender el reproductor.
z Para apagarlo, coloque el interruptor de
encendido en "OFF" o presione >|| hasta q ue el
aparato se apague.
Insertar y retirar tarjeta MicroSD
Con el reproductor apagado
z Inserte con cuidado la tarjeta en la ranura
correspondiente, con los contactos dorados hacia
arriba.
z Retire la tarjeta, mpujándola suavemente hacia
dentro. La tarjeta asomará y entonces podrá
retirarla.
Atención: Insertar o retirar una tarjeta microSD
con el reproductor encendido o en marcha podría
provocar pérdidas en la memoria o dañar los
datos de la tarjeta.
5
Podómetro
En el menú principal, pulse |<< o >>| para seleccionar
“STEP” y pulse M para entrar en el menú, donde verá:
z Tiempo (pulse >|| para empezar a contabilizar y
vuelva a pulsar >|| para detener el recuento)
z Pasos (número total de pasos dados durante el
recuento)
z Camino L.G. (trayecto total en metros realizado
durante el recuento)
z Energía (total de calorías consumidas durante el
recuento).
Configuración del podómetro
Salga al menú principal, pulse |<< o >>| para
seleccionar “SETUP” (CONFIGURACIÓN) y pulse M
para entrar. Pulse |<< o >>| para seleccionar
“Configurar podómetro” y pulse M para entrar en el
menú secundario donde encontrará las definiciones:
z Dimensión de pasos (introducir la distancia de
pasos del usuario)
z Peso (introducir el peso del usuario
z Unidades (seleccionar el sistema métrico o
imperial para la introducción de datos)
6
E-BOOK
El modo de texto admite exclusivamente ficheros .txt.
A partir del menú principal, pulse |<< o >>| para seleccionar
“E-book” y pulse M para entrar en el listado de ficheros de texto.
Pulse |
>|| para seleccionar.
Durante la lectura, pulse |<< o >>| para mover el texto hacia
arriba o abajo. Durante la lectura, pulse M para entrar en un
menú secundario, donde encontrará las siguientes definiciones:
Selección de marcadores (empieza a leer a partir de un
z
determinado marcador en una página)
Eliminar marcador (apagar un determinado marcador)
z
Agregar marcador (agregar un marcador a la página de
z
lectura actual)
A partir del listado de archivos de texto, pulse M para entrar en
un menú secundario donde encontrará las siguientes
definiciones:
z
z
z
z
<< o >>
Archivo local (ver el listado de todos los archivos de texto)
Reproducir (seleccionar lectura manual o automática)
Eliminar fichero (apaga un determinado archivo de texto)
Eliminar todos (apaga todos los archivos de texto)
| para seleccionar el fichero pretendido y pulse
7
Música
El modo música solo admite archivos audio .MP3 e .WMA.
A partir del menú principal pulse |<< o >>| para seleccionar
“Música” y pulse M para entrar en el menú en reproducción.
Pulse |<< o >>| para seleccionar el archivo que desee y pulse
>|| para iniciar la reproducción; vuelva a pulsar >|| para
pausar.
Control de volumen – Durante la reproducción de música,
pulse V para entrar en la barra de nivel de volumen, pulse |<<
o >>| para ajustar el nivel del sonido y pulse >|| para seguir la
reproducción.
Menú secundario
(1) En el menú de reproducción, durante una pausa en la
música, pulse M para entrar en un menú secundario en el que
puede seleccionar o borrar archivos.
(2) En el menú de reproducción, durante la reproducción de
música, pulse M para entrar en un menú secundario en el que
puede definir:
z
Repeat (repetir) (normal / repetir una vez / carpeta /
repetir carpeta / repetir todas / reproducción aleatoria / intro)
8
Ecualizador (natural / rock / pop / Classic / Soft / jazz /
z
DBB)
SRS WOW (SRS WOW / Modo de usuario/ Desactivar
z
SRS WOW)
z
de repetición / Repetición / Intervalos de repetición)
CONSEJO: pulse |<< o >>| para desplazar y pulse
rápidamente M para seleccionar su opción y pulse M
detenidamente para salir al menú principal.
Vídeo
El modo de vídeo solo admite archivos vídeo .AMV.
A partir del menú principal, pulse |<< o >>| para seleccionar
"Vídeo" y pulse M para entrar en el menú de reproducción.
Pulse |<< o >>| para seleccionar el fichero deseado y pulse
>|| para iniciar la reproducción y vuelva a pulsar >|| para
pausar.
Durante la reproducción, pulse detenidamente |<< para
retroceder rápidamente y pulse detenidamente >>| para un
Replay mode (Modo de repetición) (Repetición / Veces
avance rápido. Suelte el botón para regresar a la
velocidad normal de reproducción.
Control de volumen – durante la reproducción, pulse >||
para
9
pausar y pulse V para entrar en la barra de nivel de sonido.
Pulse |<< o >>| para ajustar el volumen y pulse >||
para regresar al menú de reproducción; pulse >||
para reanudar la reproducción.
En el menú de reproducción, con el dispositivo en
pausa, pulse M para entrar en el menú secundario y
seleccionar o borrar archivos o configurar el modo de
repetición Normal / Repetir una / Carpeta / Repetir
Carpeta / Repetir Todo / Aleatorio / Intro.
CONSEJO:
z pulse |<< o >>| para desplazar y pulse
rápidamente M para seleccionar su opción y pulse M
detenidamente para salir al menú principal.
z Este lector solo reproduce archivos de vídeo en
formato .AMV. El resto de formatos deben ser
convertidos en formato .AMV mediante el conversor
incluido en el CD-ROM.
Instalación de Driver y Software
Si utiliza Windows¨ 98/98SE, debe instalar el driver
para poder transferir cualquier archivo a su lector.
10
** Si utiliza un Windows posterior a 98/98SE, salte
los siguientes pasos de instalación.
Inserte el CD en la ranura de CD-ROM de su PC. Haga
(1)
doble clic en “Setup.exe” para iniciar la instalación del driver.
Siga las instrucciones de la pantalla hasta completar
(2)
todos los pasos de la instalación.
Haga clic en "Close" (cerrar) al llegar a la pantalla de
(3)
finalización de la instalación.
Convertir diferentes formatos de vídeo en .AMV
(1) Después de instalar el driver y las utilidades de
software, haga clic en “Start” (iniciar).
(2) Seleccione Todos los Programas > Funciones del
Lector MP3 > Herramienta de Conversión AMV.
(3) Haga clic en “Input File” para seleccionar el archivo
de vídeo que desee convertir al formato .AMV.
(4) Haga clic en “Output File” (exportar archivo) para
designar la ubicación en la que desea guardar el archivo
convertido.
(5) Haga clic en “Convert” para iniciar el proceso de
conversión. Verá cómo el archivo de vídeo .AMV es
convertido y guardado en la ubicación seleccionada una
vez completada la operación.
Nota:
El conversor de vídeo suministrado en el CD
puede convertir formatos de vídeo .DAT, .WMV
y .AVI en .AMV. Si la resolución del archivo de
vídeo fuera inferior a 160x120, es posible que el
conversor no logre convertir el archivo a
formato .AMV.
11
Grabación
La grabadora crea únicamente archivos de audio en
formato .WAV.
En el menú principal, pulse |<< o >>| para
seleccionar “Record” (grabar) y pulse M para entrar
en el menú de la grabadora. Pulse >|| para iniciar la
grabación, pulse de nuevo para pausar y vuelva a
pulsar para seguir grabando, etc.
Cuando haya finalizado la grabación, pulse
prolongadamente >|| hasta que aparezca “Saving”
(guardar). Entonces la pantalla volverá
automáticamente al menú de la grabadora. El
archivo .WAV recién grabado se guardará.
12
Voz
El modo de voz solo admite archivos de audio en formato
.WAV.
Para reproducir el archivo grabado, vaya al menú principal,
seleccione “Voz” y pulse M para entrar en el menú de voz.
Pulse |<< o >>| para seleccionar el archivo .WAV deseado.
Pulse >|| para iniciar la reproducción y pulse >|| de nuevo
para pausar.
Control de volumen – Durante la reproducción de voz, pulse
V para entrar en la barra del nivel de volumen, pulse |<< o
>>| para ajustar el volumen y pulse >|| para continuar con la
reproducción.
Menú secundario
(1) En el menú de reproducción, en modo pausa, pulse M
para entrar en el menú secundario y seleccionar o borrar
archivos.
(2) En el menú de reproducción, durante la reproducción,
pulse M para entrar en el menú secundario y configurar:
Repeat (repetir) (normal / repetir una vez / carpeta /
z
repetir carpeta / repetir todas / reproducción aleatoria /
intro)
Replay mode (Modo de Repetición) (configuración del
z
modo de Repetición de A-B / Veces de repetición / intervalo
de repetición)
DICA: pulse |<< o >>| para desplazar y pulse rápidamente
M para seleccionar su opción y pulse M detenidamente para
salir al menú principal.
13
Radio FM
En el menú principal, pulse |<< o >>| para seleccionar
“Radio” y pulse M para entrar en la barra de frecuencias FM.
Pulse |<< o >>| para sintonizar manualmente una emisora o
pulse prolongadamente |<< o >>| para sintonizar
automáticamente una emisora.
Para ajustar el volumen, pulse V para entrar en la barra del
nivel de volumen, pulse |<< o >>| para ajustar el sonido y
pulse >|| para salir.
Pulse M para entrar en un menú secundario y configurar las
siguientes opciones:
z Save (Guardar) (para memorizar una emisora)
z Guardar FM (para memorizar una señal de radio)
z Borrar Emisora (para borrar una emisora de radio
memorizada)
z Eliminar todas (para borrar todas las emisoras
memorizadas)
z Autobúsqueda (para sintonizar una emisora)
14
z Frecuencia normal (para mostrar la banda de
frecuencias entre 87.0 y 108.0MHz)
z Banda japonesa (para mostrar la banda de frecuencias
entre 76.0 y 90.0 MHz)
Fotografía
El modo fotografía solo admite los formatos .JPG, .BMP
y .GIF.
En el menú principal, pulse |<< o >>| para seleccionar “Foto” y
pulse M para entrar en la lista de archivos fotográficos.
Pulse |<< o >>| para seleccionar un archivo fotográfico y pulse
>|| para visualizar la fotografía. Durante la visualización de
las fotografías, pulse |<< o >>| para pasar a la foto siguiente o
a la anterior.
En la lista de archivos fotográficos, pulse M para entrar en el
menú secundario y encontrará las siguientes opciones:
Archivo local (lista de todos los archivos fotográficos)
z
Reproducir (Configuración de reproducción)
z
(reproducción manual / reproducción automática)
Eliminar archivo (para borrar un archivo fotográfico
z
concreto)
Eliminar todos (para borrar todos los archivos
z
fotográficos)
15
Configuración
En el menú principal, pulse |<< o >>| para seleccionar
“Configuración”, pulse M para entrar y pulse |<< o >>| para
subir o bajar. Encontrará las siguientes opciones:
z Hora del sistema (ajusta la fecha y la hora del
reproductor) Pulse V para seleccionar año / mes / día / hora
/ minutos / segundos y pulse |<< o >>| para ajustar la hora.
z LCD set (Config. del LCD) (selección del tiempo de
duración de la luz de fondo de 0 a 50 segundos, seleccione
0 para mantener la luz siempre encendida)
z Idioma (seleccionar el idioma de interfaz del usuario)
z Apagar (para determinar el tiempo de apagado
automático)
“Off time” – el lector se apagará automáticamente si está
inactivo durante un tiempo predeterminado entre 0 y 200
minutos, seleccione 0 para desactivar esta función.
“Sleep time” – el lector se apagará automáticamente
una vez transcurrido el tiempo predeterminado entre
0 y 120 minutos, seleccione 0 para desactivar esta
función.
16
z Modo en línea: Disco duro particionado, normal,
codificado o solo tarjeta.
z Información de memoria (para mostrar la
memoria restante)
z Formatear el dispositivo (para formatear la
memoria)
**Precaución: una vez confirmado el formato d e
memoria, todos los datos almacenados en la
memoria se borrarán.
z Versión de Firmware (visualizar la versión de
firmware del lector)
z Actualizar Firmware (para utilización
exclusiva del servicio postventa para la
actualización del firmware)
z Configurar podómetro (por favor consulte “Step”
en este manual del usuario)
17
Especificaciones Técnicas
Memoria Flash Admite tarjeta micro SD de hasta
16GB / Formato FAT32
Formatos de audio MP3(8 – 320 kbps)
WMA(5-384kbps)
Formatos de vídeo AMV
Formatos de imagen JPEG / BMP / GIF
Batería Polímero de litio incorporada
Interfaz USB 2.0 alta velocidad
Pantalla Pantalla 1,5” TFT
Respuesta de frecuencia 20Hz – 20KHz
Intervalo S/N >80dB
Salida de auriculares 10mW
Peso (g) 38.5g
Medidas 47(L)*85(A)*15(D) mm
18
Resolución de Problemas
¿Qué debo hacer si no hay sonido durante la
reproducción?
En primer lugar debe de comprobar el volumen. Si
el volumen se ha incrementado, tal vez el formato de
memoria del aparato sea incorrecto.
19
Las especificaciones están sujetas a cambios sin previo
aviso.
Ninguna parte de este documento podrá ser reproducido o
trasmitido por cualquier forma o medio, incluyendo
fotocopia, grabación y traducción a otras lenguas para
cualquier fin, sin el previo consentimiento por escrito del
fabricante.
Todos los nombres de marcas, logotipos y marcas
comerciales registrados a los que se hace referencia en el
presente documento son propiedad de los respectivos
propietarios.
Todos los derechos reservados.
*NOTA IMPORTANTE
z Para que el proceso de carga sea correcto el
switch general deberá estar en la posición
de ON, de lo contrario el proceso de carga
no será efectivo.
z La duración de la batería no es exacta y la
experiencia individual de cada usuario puede
20
variar dependiendo de factores como el nivel
del volumen, frecuencia de uso, intervalos en
los que esta encendida la pantalla o si esta
permanentemente encendida.
z El tiempo de carga recomendado es de entre
2 y 4 horas aproximadamente.
z Las baterías de Li-Po alcanzan su máximo
rendimiento entorno al 5to periodo de carga
aproximadamente.
*Clip de sujeción:
Es muy importante que preste atención y se asegure
que el clip de sujeción esta correctamente colocado.
Para esto haga coincidir las muescas del clip de
sujeción con los agujeros correspondientes en el
equipo situados a los laterales.
21
Condiciones de Garantía
- Este equipo tiene garantía de 2 años a partir
de la fecha original de compra.
- Serán exentas de la garantía las averías
producidas por un uso incorrecto del
aparato, mala instalación o instalados en
lugares inapropiados para su buena
conservación, roturas, actualizaciones de
software que no sean los facilitados por la
marca, piezas desgastadas por su propio
uso o por un uso no doméstico o
inadecuado, así como, por manipulación por
personas o talleres ajenos a nuestra
empresa.
- Para que la garantía tenga validez, se
deberá adjuntar la factura o tíquet de caja
que corrobore la adquisición y fecha de
venta de este producto.
MADIA
English User Manual
1
Inside the box
1 x MADIA player
1 x Earphone
1 x USB cable
1 x CD
1 x English manual
1 x Clip
1 x Armband
2
Content
Button locations and usages
Basic Operation
Power on and off
Pedometer
Text
Music
Video
Driver and Software Utilities Installation
Converting different video format to .AMV
Recorder
Voice
FM Radio
System
Technical Specification
Trouble Shooting
3
Button locations and usages
(12) 1.5” Color Display
(13) Menu / Select
(14) Previous / Backward
(15) Volume control
(16) Next / Forward
(17) USB port
(18) Earphone jack
(19) Strap hole (strap not included)
(20) Main power switch
(21) Loudspeaker
(22) MicroSD card slot
4
Basic Operation
Power on and off
z To power on the player, slide the main power
switch to “ON”. During standby mode, long
press >|| for 3 seconds to turn on the player.
z To power off the player, slide the main power
switch to “OFF” or long press >|| until the player
is turned off.
Insert and pull out a MicroSD card
With the player powered off,
z Insert the card into the card slot gently with the
card’s gold contacts facing up.
z Pull out the ca rd by slightly pushing it inwards,
the card will bounce by a section, and then you
can pull it out.
Caution: Inserting or pulling out a microSD card
during the player is under operation or is powered on
will cause memory loss or data corrupt or damages
on the microSD card.
5
Pedometer
From main menu, press |<< or >>| to select
“Pedometer” and press M to enter the menu where
you will see:
z Time (press >|| to start counting and press >||
again to stop counting)
z Steps (count the total steps taken during
counting)
z Path L.G. (count the total path length by meter
during counting)
z Energy (count the total calories consumed
during counting).
Pedometer setup
Exit to the main menu, press |<< or >>| to select
“System” and press M to enter. Press |<< or >>| to
select “Pedometer set” and press M to enter the
sub-menu where you will find settings:
z Step size (enter user’s step distance)
z Weight (enter user’s weight)
z Units (select between Metric system and
Imperial system for data entry)
6
Text
Text mode can support .txt document files only.
From main menu, press |<< or >>| to select “Text”
and press M to enter to the list of text files. Press
|<< or >>| to select a desired file and press >|| to
enter.
During text reading, press |<< or >>| to scroll up or
down the page. During text reading, press M to
enter a sub-menu where you will find settings:
z Bookmark select (start reading from a
particular bookmark page)
z Bookmark delete (delete a particular
bookmark)
z Bookmark add (add a bookmark to the current
reading page)
From the list of text files, press M to enter a
sub-menu where you will find settings:
z Card folder (see the list of all text files)
z Playback set (select from manual play or auto
play)
z Delete file (delete a particular text file)
z Delete all (delete all text files)
7
Music
Music mode can support .MP3, and .WMA, audio
files only.
From main menu, press |<< or >>| to select “Music”
and press M to enter to the playing menu. Press |<<
or >>| to select your desired file and press >|| to start
playback; press >|| again to pause.
Volume control - During music playback, press V to
enter volume level bar, press |<< or >>| to adjust the
volume level and press >|| to continue playback.
Sub-menu
(1) In playing menu, during music pause, press M to
enter a sub-menu where you can select or delete
files.
(2) In playing menu, during music playback, press M
to enter a sub-menu where you can
setup:
z Repeat (Normal / Repeat one / Folder / Repeat
Folder / Repeat All / Random / Intro)
z Equalizer (Natural / Rock/ Pop / Classic / Soft /
Jazz / DBB)
8
z Replay mode (Repeat mode for A-B repeat
setting / Repeat times / Replay gap)
HINT: press |< < or >>| to navigate and short press
M to select your choice and long press M to exit to
main menu.
Video
Video mode can support .AMV video files only.
From main menu, press |<< or >>| to select “ Video”
and press M to enter to the playing menu. Press |<<
or >>| to select your desired file and press >|| to start
playback and press again >|| to pause.
During playback, long press |<< for fast backward
and long press >>| for fast forward. Release the
button to return to normal playback speed.
Volume control - During playback, press >|| to pause,
then press V to enter volume level bar. Press |<< or
>>| to adjust the volume level and press >|| to return
to playing menu; press >|| to continue playback.
9
In playing menu, press M to enter a sub-menu where
you can select or delete files or setup repeat mode by
Normal / Repeat one / Folder / Repeat Folder /
Repeat All / Random / Intro.
HINT:
z press |<< or >>| to navigate and short press M
to select your choice and long press M to exit to
main menu.
z This player only supports .AMV video file
format. Other video formats must be
converted to .AMV format by the video
converter provided inside the CD ROM.
Driver and Software Utilities Installation
If you are using Windows¨ 98/98SE, you must install
the driver before you can download any files to your
player.
**If you are using Windows above 98/98SE, you may
skip the following installation procedures.
(4) Insert the CD into the CD ROM drive of your PC.
Double click “Setup.exe” to start the driver
installation.
10
(5) Follow thru the on-screen menu to complete the
installation steps.
(6) Click “Close” once you reach the Installation
Complete screen.
Converting different video format to .AMV video
(6) After installing the driver and software utilities,
click “Start”.
(7) Select All Programs > MP3 Player Utilities >
AMV Convert Tool.
(8) Click “Input File” to select the video file you want
to convert to an .AMV format.
(9) Click “Output File” to set the designated location
to save the converted file.
(10) Click “Convert” to start the converting process.
You will see .AMV video file is being converted
and saved to the designated location once
completed.
11
Note:
The video converter provided in the CD can
convert .DAT, .WMV, .AVI video format into .AMV
format. If the resolution of the video file is less than
160x120, the converter may not be able to convert it
to .AMV format successfully.
Record
Recorder can create .WAV audio files only.
From the main menu, press |<< or >>| to select
“Recorde” and press M to enter to the Recorder
menu. Press > || to start recording and press again
to pause and press again to continue recording, etc.
When recording is completed, long press >|| and yo u
will see “Saving” appears then the screen will return
to recorder menu automatically. A .WAV file you
just recorded is stored.
12
Voice
Voice mode can support .WAV audio files only.
To playback the recorded file, go to main menu,
select “Voice” and press M to enter to the Voice
menu.
Press |<< or >>| to select the desired .WAV file.
Press >|| to start playback and press >|| again to
pause.
Volume control - During voice playback, press V to
enter volume level bar, press |<< or >>| to adjust the
volume level and press >|| to continue playback.
Sub-menu
(1) In playing menu, during pause mode, press M to
enter a sub-menu where you can select or delete
files.
(2) In playing menu, during playback, press M to
enter a sub-menu where you can setup:
z Repeat (Normal / Repeat one / Folder / Repeat
Folder / Repeat All / Random / Intro)
z Replay mode (Repeat mode for A-B repeat
setting / Repeat times / Replay gap)
HINT: press |< < or >>| to navigate and short press
M to select your choice and long press M to exit to
main menu.
13
FM Radio
From main menu, press |<< or >>| to select “FM
Radio” and press M to enter the FM frequency bar.
Press |<< or >>| by step to search a radio station
manually, or long press |<< or >>| to auto scan a
radio station.
To adjust volume control, press V to enter volume
level bar, press |<< or >>| to adjust the volume level
and press >|| to exit.
Press M to enter a sub-menu where you will find
settings:
z Save (to store a radio channel)
z FM record (to record a radio signal)
z Delete Channel (to delete a stored ra dio
channel)
z Delete all (to delete all the stored radio
channels)
z Auto Search (to scan a radio channel)
z Normal Band (to show the frequency bar
between 87.0 and 108.0MHz)
z Japan Band (to show the frequency bar
between 76.0 and 90.0 MHz)
14
Photo mode can support .JPG, .BMP and .GIF image
files only.
From the main menu, press |<< or >>| to select
“Photo” and press M to enter to the list of photo files.
Press |<< or >>| to select a photo file and press >|| to
view the photo. During ph oto viewing, press |<< or
>>| to go to the previous or the next photo.
From the list of photo files, press M to enter a
sub-menu where you will find settings:
z Local folder (to the list of all photo files)
z Playback set (Manual Replay / Auto Replay)
z Delete file (to delete a particular photo file)
z Delete all (to delete all the photo files)
15
System Setup
From the main menu, press |<< or >>| to select
“System Setup” and press M to enter and press |<<
or >>| to scroll up and down, you will find the below
settings:
z System Time (adjust the player’s date and time)
Press V to select the year / month / date / hour /
minute / second slot, and press |<< or >>| to
adjust the data.
z LCD set (set the backlight off time from 0 to 50
seconds, set to 0 to keep backlight always on)
z Language (select an OSD language)
z Power Off (to preset player’s auto off time)
“Off time” – the player will automatically power off
after idle by the preset time from 0 to 200 minutes,
set to 0 to turn this function off.
“Sleep time” – the player will automatically power off
by the preset time from 0 to 120 minutes, set to 0 to
turn this function off.
16
z Memory Info (to show the remaining memory)
z Format Device (to format the memory)
**caution: after confirm to format the memory, all
data stored in the memory will be erased.
z Firmware version (show the firmware version of
this player)
z Firmware Upgrade (for after sales service
firmware upgrade use only)
z Pedometer set (please refer to Pedometer
this user manual)
of
17
Technical Specification
Flash Memory Support up to 16GB
microSD card
Audio formats MP3(8 – 320 kbps)
WMA(5-384kbps)
Video formats AMV
Image formats JPEG / BMP / GIF
Battery Built-in Li-Polymer
Interface USB 2.0 High Speed
Display 1.5” TFT Display
Frequency Response 20Hz – 20KHz
S/N ratio >80dB
Earphones Output 10mW
Weight (g) 38.5g
Dimensions 47(W)*85(H)*15(D) mm
18
Trouble Shooting
What should I do if there’s no sound when playing?
Y ou should check the volume first. If the volume has
been turned up, maybe the memory format of the
device is incorrect.
19
Specifications are subject to change without prior notice.
No part of this document may be reproduced or transmitted
in any form or by any mean including photocopying and
recording or translating to another languages for any
purposes without the prior written consent of the
manufacturer.
All brand names, logos and registered trademarks
mentioned are property of their respective owners.
All rights reserved.
20
IMPORT ANT ADVISE
z To make sure that the charge is in
process, the switch has to be in ON
position. On the contrary, the device
doesn’t charge.
z Battery duration is not exact and each
one the users has their own experience. It
can change, depending upon many factor
as volume level, frequency of use,
intervals in which the screen is on o if it’s
always on.
z The recommended charge time is aprox.
between 2-4 hours.
z Li-Polymer batteries get their maximum
performance around the 5
th
period of
charge aprox.
*CLIP
It’s very important that you make you sure that
the clip is well positioned. For that, please
adjust the clip properly in the device, putting it in
their corresponding holds, placed at both sides.
21
Warranty conditions
- The warranty of this product is for 2 years
since the purchase date.
- The warranty will exclude breakdowns
caused by bad use of the product, wrong
installation or installation in not desirable
places for a proper maintenance of the
product, rips, updates of the products that
are not the supplied by the brand, pieces
wore away for its use or for not domestic or
inappropriate use. Also are excluded
breakdowns caused for manipulations of the
products by people or companies alien to
our company.
- For any request regarding the warranty
terms, the purchase receipt must be
attached.
22
MADIA
Manual de Utilizador em Português
1
Na caixa
1 x leitor MADIA
1 x Auscultadores
1 x cabo USB
1 x CD
1 x manual em português
1 x Clip
1 x Armband
2
Índice
Localizações e utilização dos botões
Funcionamento básico
Ligar e desligar
Step (Podometro)
E-book (livro eletrónico)
Música
Vídeo
Instalação de Driver e Software
Conversão de diferentes formatos vídeo p ara .AMV
Gravador
Voz
Rádio FM
Fotografia
Setup (configuração)
Especificações Técnicas
Resolução de Problemas
3
Localizações e utilização dos botões
(1) Visor 1,5" a cores
(2) Menu / Selecionar
(3) Anterior / Retroceder
(4) Controlo de volume
(5) Próximo / Avançar
(6) Porta USB
(7) Ficha para auscultadores
(8) Ranhura para fita (fita não incluída)
(9) Botão de alimentação
(10) Altifalante
(11) Entrada de cartão MicroSD
4
Funcionamento básico
Ligar e desligar
z Para ligar o leitor, coloque o botão de alimentação
em "ON". No modo de espera, pressione >||
durante 3 segundos para ligar o leitor.
z Para desligar o leitor, coloque o botão de
alimentação em "OFF" ou pressione >||
continuamente até que o aparelho se desligue.
Inserir e retirar um cartão MicroSD
Com o leitor desligado,
z Insira o cartão na ranhura correspondente com
cuidado, com os contactos dourados do cartão
virados para cima.
z Retire o cartão pressionando-o ligeiramente para
dentro, o cartão irá ressaltar ligeira mente e pode ser
retirado.
Atenção
microSD com o leitor ligado ou em funcionamento
poderá provocar perda de memória ou corrupção
ou danos nos dados no cartão.
:
A inserção ou retirada de um cartão
5
Podómetro
A pa rtir do menu principal, pressione |<< ou >>| para selecionar
“STEP” e pressione M para entrar no menu onde verá:
z Tempo (pressione >|| para iniciar a contagem e
volte a pressionar >|| para parar a contagem)
z Passos (contagem do número total de passos
dados durante a contagem)
z Caminho L.G. (contagem do percurso total
realizado durante a contagem)
z Energia (contagem do total de calorias despendidas
durante a contagem).
Configuração do podómetro
Saia para o menu principal, pressione |<< ou >>| para selecionar
“SETUP” e pressione M para entrar . Pressione |<< ou >>| para
selecionar “Configurar podómetro” e pressione M para entrar no
submenu onde encontrará as definições:
z Dimensão de passos (introduzir a distância de
passos do utilizador)
z Peso (introduzir o peso do utilizador)
z Unidades (selecionar o sistem a métrico ou imp erial
para a introdução de dados)
6
E-BOOK
O modo de texto suporta exclusivamente ficheiros
.txt.
A partir do menu principal, pressione |<< ou >>| para
selecionar “E-book” e pressione M para entrar na lista de
ficheiros de texto. Pressione |
ficheiro pretendido e pressione >|| para selecionar.
Durante a leitura, pressione |<< ou >>| para mover o texto para
cima ou para baixo. Durante a leitura, pressione M para entrar
num submenu onde encontrará as seguintes definições:
z Selecção de bookmarks (começar a ler a partir de
z Apagar bookmark (apagar uma determinada
z Adicionar bookmark (adicionar uma marcação à
A partir da lista de ficheiros de texto, pressione M para entrar
num submenu onde encontrará as seguintes definições:
z Ficheiro local (ver a lista de todos os ficheiros de texto)
z Reproduzir (selecionar leitura manual ou
z Apagar ficheiro (apaga um determinado ficheiro de
z Apagar todos (apaga todos os ficheiros de texto)
<< ou >>
uma determinada marcação numa página)
marcação)
página de leitura atual)
automática)
texto)
| para selecionar o
7
Música
O modo música suporta apenas ficheiros áudio .MP3
e .WMA.
A p artir do menu principal pressione |<< ou >>| para
selecionar “Música” e pressione M para entrar mo menu
em reprodução. Pressione |<< ou >>| para selecionar o
ficheiro pretendido e pressione >|| para iniciar a
reprodução; volte a pressionar >|| p ara fazer p ausa.
Controlo de volume – Durante a reprodução de mú sica,
pressione V para entrar na barra de nível de volume,
pressione |<< ou >>| para ajustar o nível do som e
pressione >|| para continuar a reprodução.
Submenu
(1) No menu de reprodução, durante uma pausa na
música, pressione M para entrar num submenu no
qual pode selecionar ou apagar ficheiros.
(2) No menu de reprodução, durante a reprodução
de música, pressione M para entrar num submenu no
qual pode definir:
z Repeat (repetir) (normal / repetir uma vez / pasta /
repetir pasta / repetir todas / aleatório / intro)
z Equalizador (natural / rock / pop / clássico / suave /
jazz
/ DBB)
8
z
z SRS WOW (SRS WOW / Configurações de
Utilizador / Desligar SRS WOW)
z Modo de repetição (Repetição / Vezes de repetição
/ Repetição / Intervalo )
DICA: pressione |<< ou >>| para navegar e pressione
rapidamente M para selecionar a sua opção e pressione M
demoradamente para sair para o menu principal.
Vídeo
O modo de vídeo suporta apenas ficheiros vídeo .AMV.
A parti r do menu principal, pressione | << ou >>| para
selecionar "Vídeo" e pressione M para entrar no menu de
reprodução. Pressione |<< ou >>| para selecionar o
ficheiro desejado e pressione >|| para iniciar a reprodução
e volte a pressionar >|| para fazer pausa.
Durante a reprodução, pressione demoradamente |<< para
um recuo rápido e pressione demoradamente >>| para um
avanço rápido. Liberte o botão para regressar à velocidade
normal de reprodução.
Controlo de volume – durante a reprodução, pressione >||
para
9
fazer pausa e pressione V para entra na barra de nível de
som. Pressione |<< ou >>| para ajustar o volume e
pressione >|| para regressar ao menu de reprodução;
pressione >|| para retomar a reprodução.
Com o aparelho em pausa, no menu de leitura,
pressione M para entrar no submenu no qual pode
seleccionar ou apagar ficheiros ou configurar o modo
de repetição em normal / repetir uma vez / pasta /
repetir pasta / repetir todos / aleatório / intro.
DICA:
z pressione |<< ou >>| para navegar e pressione
rapidamente M para selecionar a sua opção e
pressione M demoradamente para sair para o
menu principal.
z Este leitor suporta apenas o ficheiro de vídeo .AMV.
Outros formatos de vídeo devem ser convertidos
para o formato .AMV através do conversor
fornecido no CD-ROM.
Instalação de Driver e Software
Se utiliza o Windows¨ 98/98SE deve instalar o driver
antes de poder transferir os ficheiros para o seu
leitor.
** Se usar o Windows superior ao 98/98SE pode
saltar os procedimentos de instalação que se
seguem.
10
(1) Insira o CD na drive de CD-ROM do seu PC.
Faça duplo clique em “Setup.exe” para dar
início à instalação da driver.
(2) Siga as indicações que vão surgindo no ecrã
para completar a instalação.
(3) Clique "Close" (fechar) quando alcançar o ecrã
de conclusão da instalação.
Converter diferentes formatos de vídeo para .AMV
(1) Após instalar a driver e o software, clique em
“Start” (iniciar).
(2) Seleccione Todos os Pro gramas > Funções do
Leitor MP3 > Ferramenta de Conversão AMV.
(3) Clique em “Input File” para seleccionar o ficheiro
de vídeo que quer converter para o
format .AMV.
(4) Clique “Output File” (exportar ficheiro) para
definir a localização de gravação do ficheiro
convertido.
(5) Clique “Conv ert” para dar início ao processo de
conversão. Verá o ficheiro de vídeo .AMV ser
convertido e guardado na localização definida
uma vez concluída a operação.
11
Nota:
O conversor de vídeo fornecido no CD pode
converter formatos de vídeo .DAT, .WMV, .AVI
em .AMV. Se a resolução do ficheiro de vídeo
for inferior a 160x120, o conversor pode não
conseguir completar a operação para o
formato .AMV.
Record (gravação)
O gravador cria exclusivamente ficheiros áudio .WAV.
A partir do menu principal, pressione |<< ou >>| para
seleccionar “Record” (gravar) e pressione M para entrar
no menu do gravador. Pressione >|| para iniciar a
gravação e volte a pressionar para fazer pausa e mais
uma vez para continuar a gravar , etc.
Quando a gravação estiver concluída, pressione
demoradamente >|| até surgir “Saving” (a gu ardar); o
ecrã regressará automaticamente ao menu do
gravador. O ficheiro .WAV que acabou de gravar
está guardado.
12
Voice (voz)
O modo de voz suporta apenas ficheiros áudio .WAV.
Para reproduzir o ficheiro gravado, vá até ao menu
principal, seleccione “Voice” e pressione M para
entrar no menu de voz.
Pressione |<< ou >>| para seleccionar o ficheiro .WAV
desejado. Pressione >|| para dar início à reprodução e
volte a pressionar >|| para fazer pausa.
Controlo de volume – Durante a reprodução de voz,
pressione V para entrar na barra de nível de volume,
pressione |<< ou >>| para ajudar o nível de som e
pressione >|| para continuar a reprodução.
Submenu
(1) No menu de reprodução, no modo pausa,
pressione M para entrar num submenu no qual pode
seleccionar ou apagar ficheiros.
(2) No menu de reprodução, durante a leitura,
pressione M para entrar num submenu no qual pode
configurar:
z Repetir (normal / repetir uma vez / pasta /
repetir pasta / repetir todas / aleatório / intro)
z Modo de repetição (configuração do modo de
13
z
repetição para A-B / vezes de repetição /
intervalo de repetição)
DICA: pressione |<< ou >>| para navegar e pressione
rapidamente M para selecionar a sua op ção e pressione
M demoradamente pa ra sair p ara o menu princi pal.
Rádio FM
A partir do menu principal, pressione |<< ou >>| para
seleccionar “FM Radio” e pressione M para entrar na
barra de frequências FM.
Pressione |<< ou >>| para procurar uma estação de
radio manualmente ou pressione demoradamente
|<< ou >>| para uma busca automática.
Para ajustar o controlo de volume, pressione V para
entrar na varra de nível de som, pressione |<< ou >>|
para ajustar o som e pressione >|| para sair.
Pressione M para entrar num submenu no qual pode
encontrar as definições:
z Save (guardar) (para memorizar uma estação de rádio)
z Guardar FM (para memorizar um sinal de rádio)
z Apagar Canal (para apagar uma estação de
rádio memorizada)
z Apagar todos (para apagar todas as estações
de rádio memorizadas)
14
z Procura Automática (para procurar uma
estação de rádio)
z Norma band (banca normal) (a mostrar a
frequência entre 87.0 e 108.0MHz)
z Banda japonesa (a mostrar a frequência entre
76.0 e 90.0 MHz)
Fotografia
O modo fotografia suporta apenas os
formatos .JPG, .BMP e .GIF.
A partir do menu principal, pressione |<< ou >>| para
seleccionar “Photo” e pressione M para entrar na lista
de ficheiros fotográficos.
Pressione |<< ou >>| para seleccionar um ficheiro
fotográfico e pressione >|| para visualizar a fotografia.
Durante a exibição da fotografia, pressione |<< ou >>|
para passar à foto seguinte ou anterior .
A partir da lista de ficheiros fotográficos, pressione M para
entrar num submenu no qual encontrará as definições:
z Pasta local (que lista todos os ficheiros fo tográficos)
z Configuração de leitura (leitura man ual / leitura automática)
z Apagar ficheiro (para apagar um determinado
ficheiro fotográfico)
z Apagar todos (para apagar todos os ficheiros
fotográficos)
15
Setup (configuração)
A partir do menu principal, pressione |<< ou >>| para
selecionar “Setup” e pressione M para entrar e
pressione |<< ou >>| para na ve gar para baix o ou para
cima, encontrará as definições qu e se seguem:
z Hora do sistema (ajusta a data e hora do leitor)
Pressione V para seleccionar o ano / mês / dia
/ hora / minutos / segundos e pressione |<< ou
>>| para acertar a hora.
z Configuração do LCD (definir tempo até
desligar luz de 0 a 50 segundos, definir 0 para
manter a luz sempre acesa)
z Idioma (seleccionar um idioma OSD)
z Desligar (para definir o tempo de desligue automático)
“Off time” – o leitor irá desligar-se automaticamente ao ficar
inactivo durante um tempo predefinido entre 0 e 200
minutos, definir 0 para desli gar esta função.
“Sleep time” – o leitor irá desligar-se automaticamente pelo
tempo predefinido entre 0 e 12 0 minutos, definir 0 para
desligar esta função.
16
z Modo on-line: Drive múltipla, apenas normal,
apenas codificado, apenas cartão.
z Informação de memória (para mostrar a
memória remanescente)
z Formatar aparelho (para format ar a memória)
**atenção: após confirmar a formatação de
memória, todos os dados armazenados na
memória serão apagados.
z Versão de Firmware (visualizar a versão de
firmware do leitor)
z Actualizar Firmware (para utilização
exclusiva do serviço pós-venda para
actualização do firmware)
z Configurar podómetro (por favor consulte
“Step” neste manual do utilizador)
17
Especificações Técnicas
Memória Flash Suporta cartão midroSD
até 16GB / Formato
FA T32
Formatos áudio MP3(8 – 320 kbps)
WMA(5-384kbps)
Formatos vídeo AMV
Formatos imagens JPEG / BMP / GIF
Bateria Polímero de lítio incorporada
Interface Alta velocidade USB 2.0
Visor Visor 1,5” TFT
Frequência de resposta 20Hz – 20KHz
Rácio S/N >80dB
Saída de Auscultadores 10mW
Peso (g) 38,5g
Dimensões 47(L)*85(A)*15(D) mm
18
Resolução de Problemas
Que fazer se não houver som durante a reprodução?
Antes de mais deve verificar o volume. Se o volume
foi aumentado, talvez o formato de memória do
aparelho esteja incorrecto.
19
As especificações estão sujeitas a alterações sem aviso prévio.
Nenhuma parte deste documento pode ser reproduzido ou
transmitido por qualquer forma ou meio, incluindo fotocópia,
gravação e tradução para outras línguas para quaisquer fins, sem
o consentimento prévio por escrito do fabricante.
T odos os nomes de marcas, logótipos e marcas comerciais
registados referidos são propriedade dos respectivos proprietários.
T odos os direitos reservados.
20
*NOTA IMPORTANTE
z Para que o processo de carga seja correcto
o botão geral deverá esta r na posição de ON,
caso contrário o processo de carga não será
efectivo.
z A duração da bateria não é exacta e a
experiência individual de cada utilizador pode
variar dependendo de factores como o nível de
volume, frequência de uso, intervalos em que o
ecrã está ligado ou se está permanentemente
ligado.
z O tempo de carga recomendado é entre 2 e 4
horas aproximadamente.
z As baterias de Li-Po alcançam o seu
rendimento máximo aproximadamente à volta
do 5º período de carga.
*Clip de fixação:
É muito importante que preste atenção e se assegure
que o clip de fixação está correctamente colocado.
Para tal ajuste correctamente o clip nos orifícios
correspondentes situados nas laterais do
equipamento.
21
Condições de Garantía
- Este equipamento tem garantia de 2(dois)
anos a partir da data original de compra.
- Estaram isentas da garantía as avarías
causadas pelo uso incorrecto do aparelho,
má instalação ou colocação em lugares
inapropriados para a sua boa conservação,
pancadas, actualizações de software que
não sejão os facilitados pela marca, peças
desgastadas pelo seu proprio uso ou por um
uso não doméstico ou inadequado, assim
como, por manipulação por pessoas ou
oficinas de assistência tecnica alheios à
nossa empresa.
- Para que a garantía tenha validade, dev erá
juntar a factura ou tícket de caixa que
corrobore/valide a aquisição e data de
venda deste producto.
22
22
Loading...
