Ce foyer a été conçu pour offrir un
maximum de confort et de sécurité.
Le plus grand soin a été apporté à
sa fabrication. Si malgré cela vous
constatiez une anomalie, contactez
votre distributeur.
Nous vous recommandons de lire
cette notice avant de procéder à
l’installation.
Certaines configurations peuvent
faire varier quelque peu l’ordre des
opérations à effectuer.
Sommaire
PRÉSENTATION DU PRODUIT 3
Normes, agréations et caractéristiques techniques 3
Dimensions 5
Recommandations 6
PRÉPARATION DU CHANTIER 7
Arrivée d'air pour la combustion 7
Conduit de fumées 8
Raccord au conduit de fumées 9
Capacité portante de la structure 10
Environnement du foyer 10
Outils à prévoir 10
INSTALLATION 11
À la réception du matériel 11
Transport du foyer 11
Déballage 12

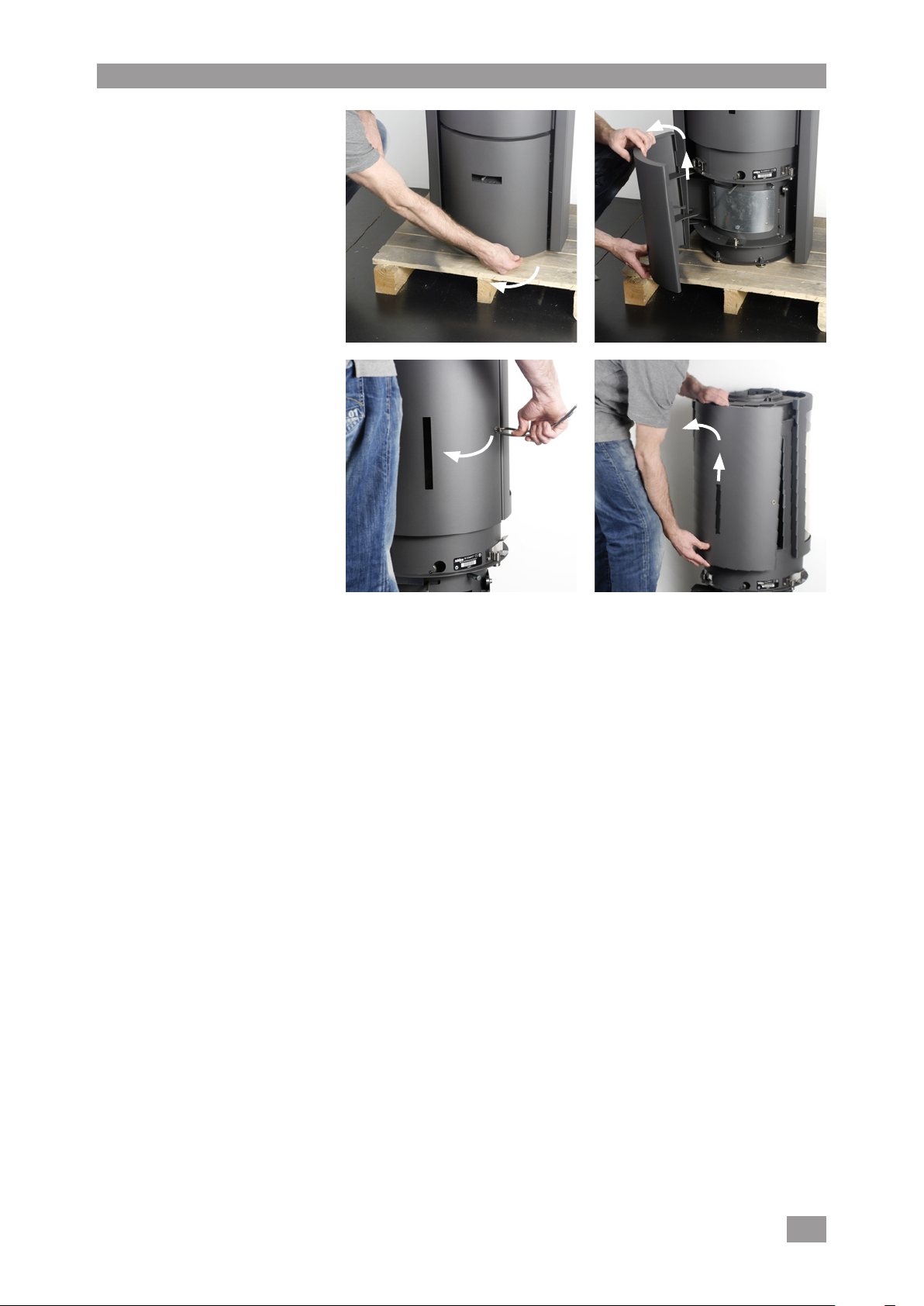

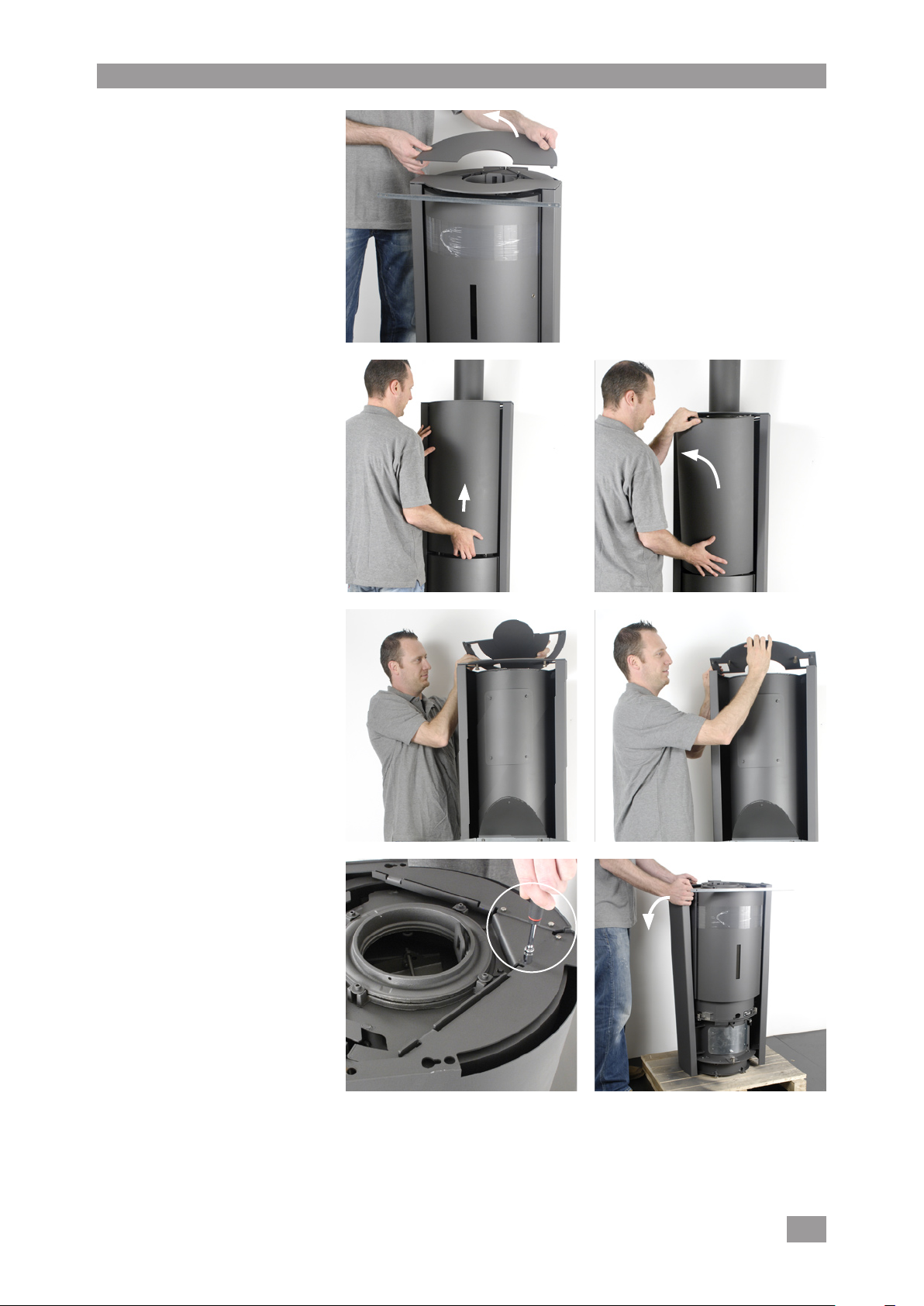

Démontage des pièces extérieures du foyer 13

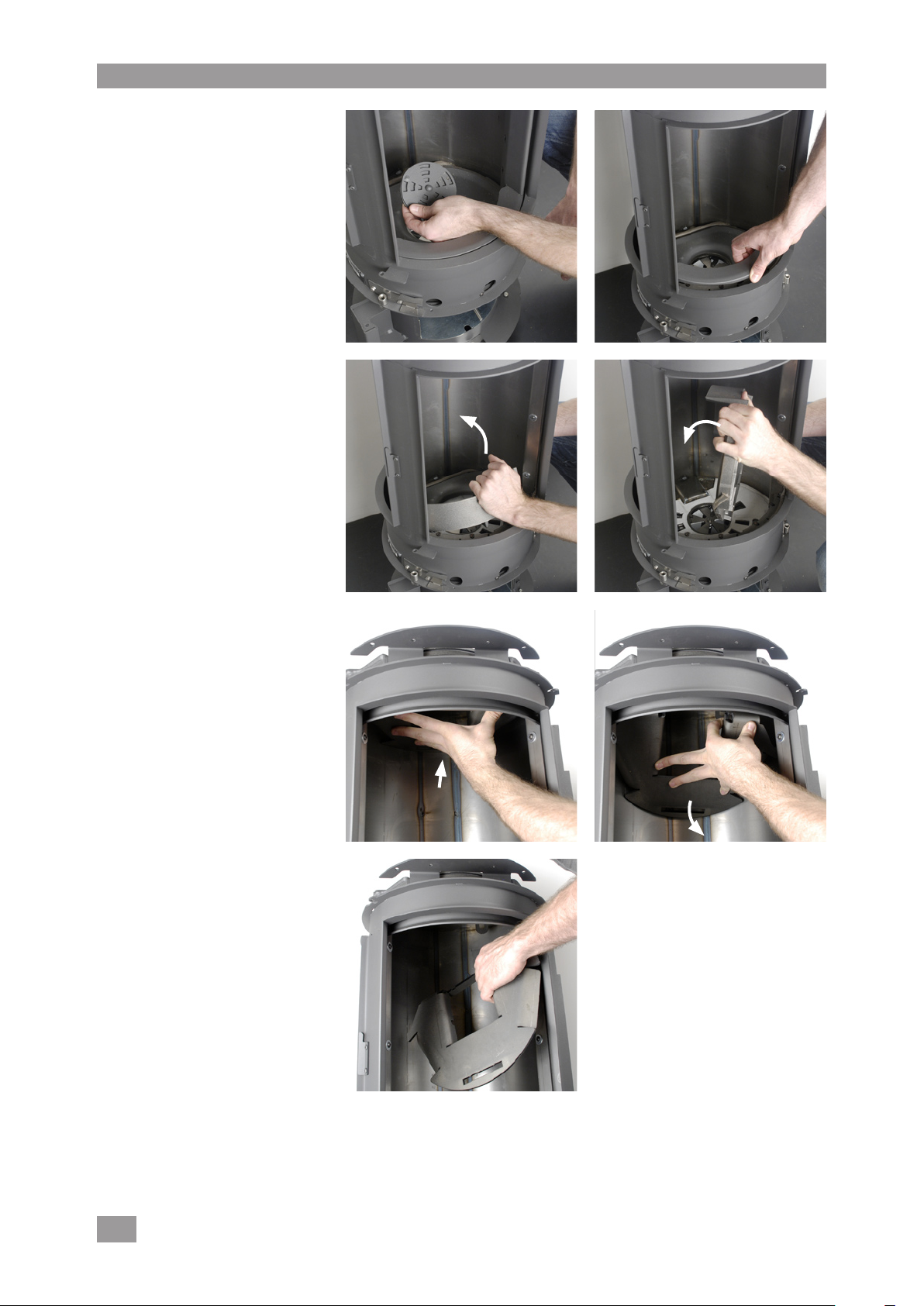

Démontage des pièces intérieures du foyer 16
Placement définitif du foyer 19
Raccordement de l'air extérieur 19
Mise à niveau du foyer 21

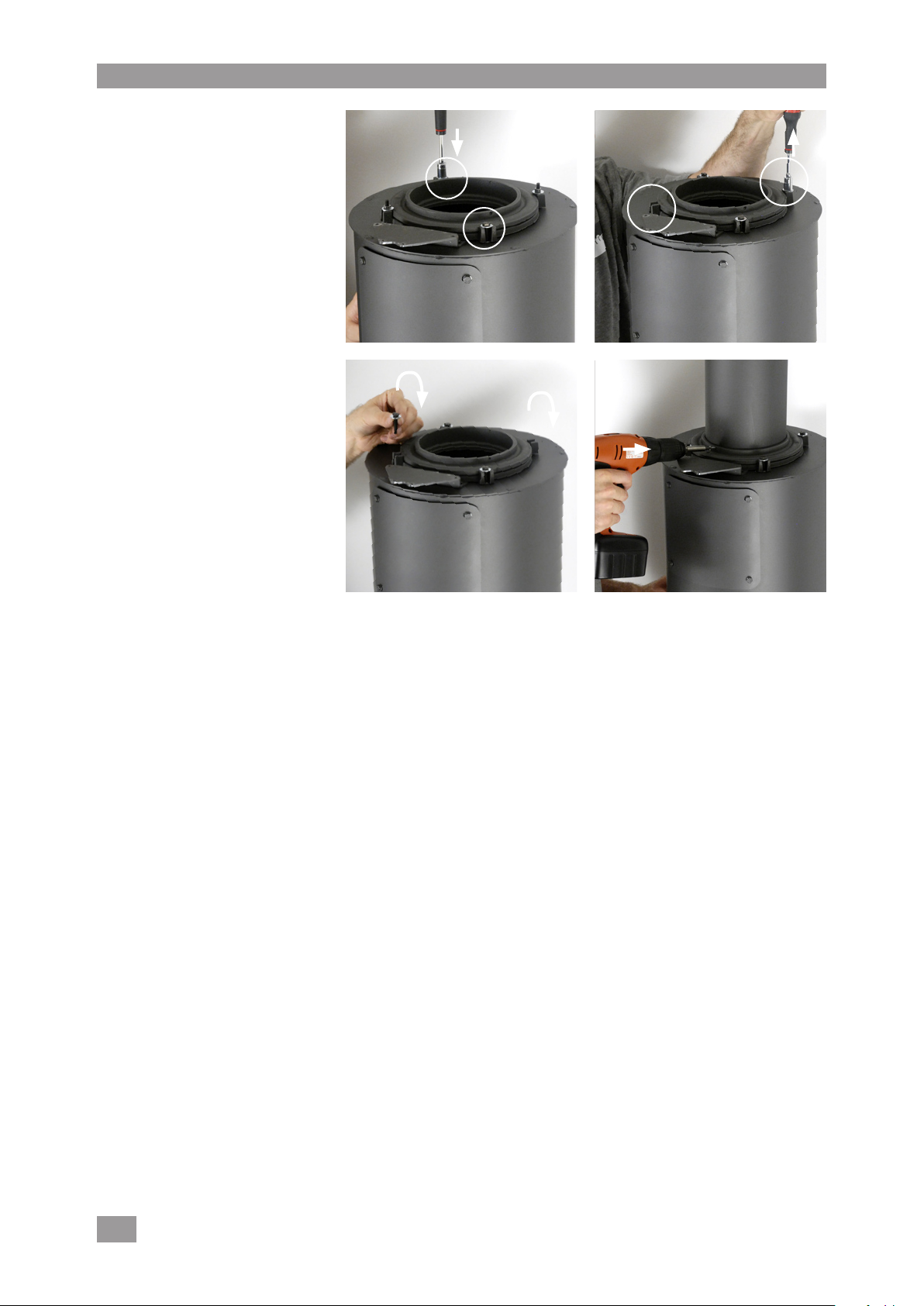

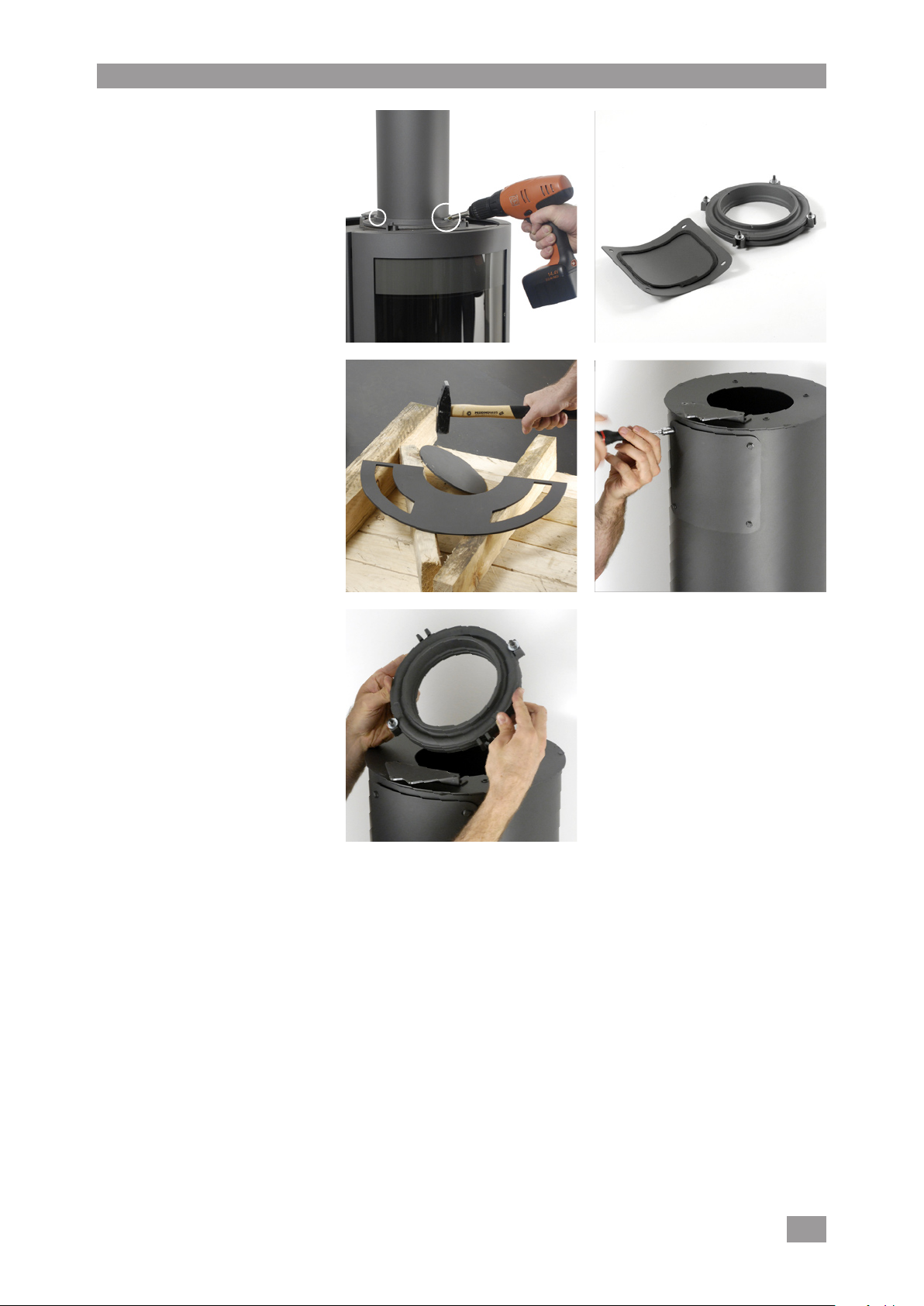

Raccordement au conduit de fumées 22
Mise en place des récupérateurs de fumées supérieurs 25
Accessoires pour le raccordement au conduit de fumées 25

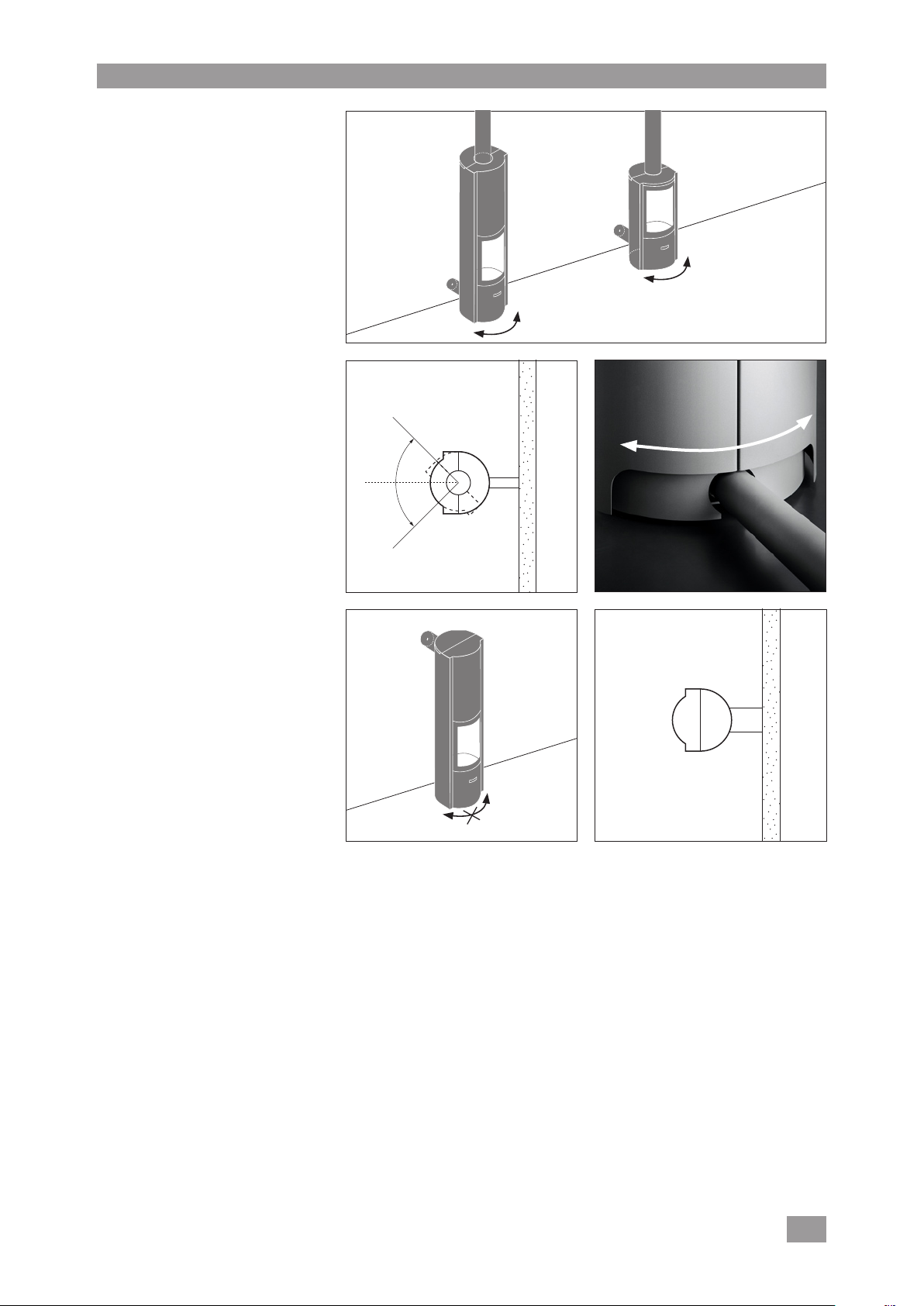

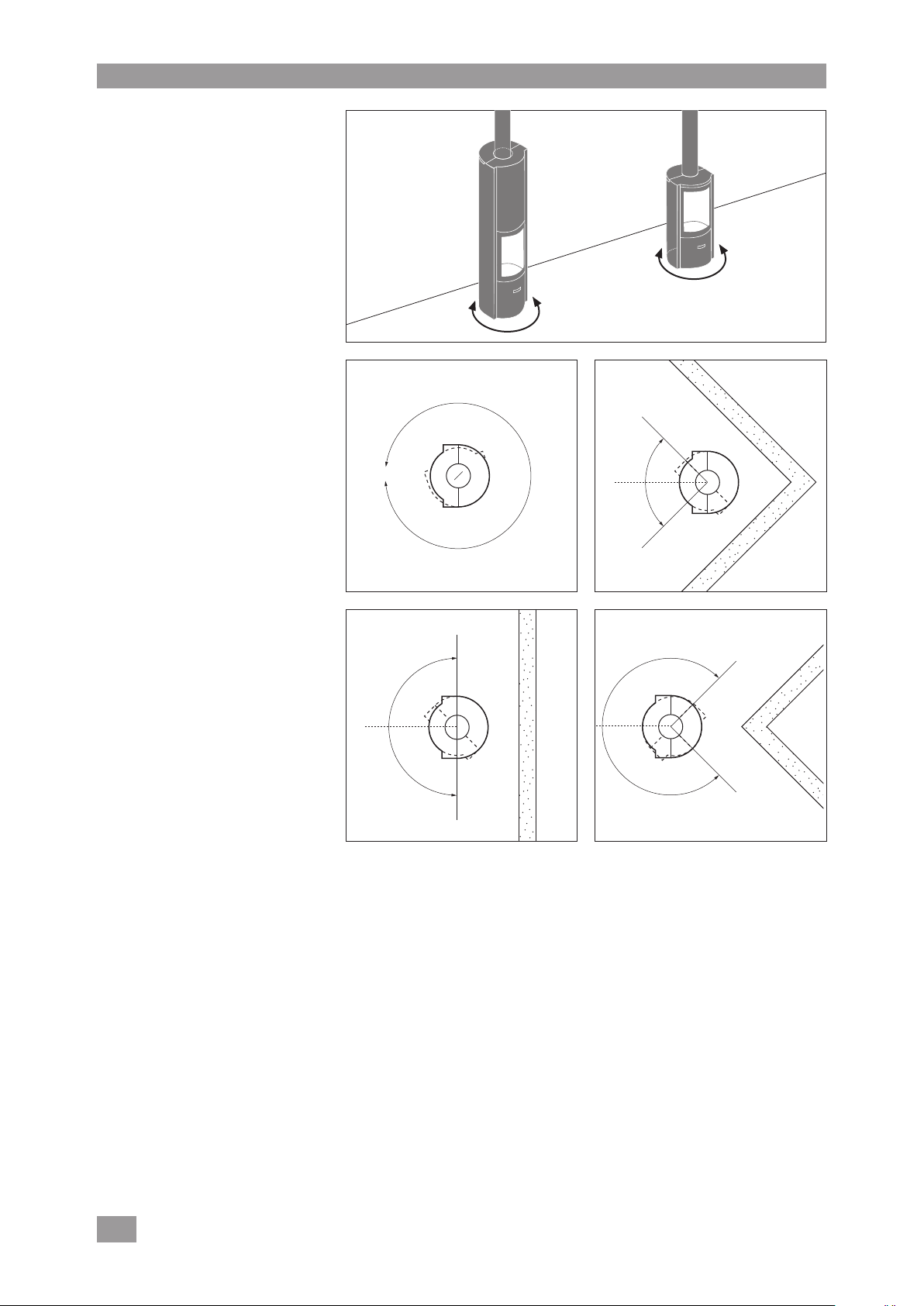

Orientation du foyer 26

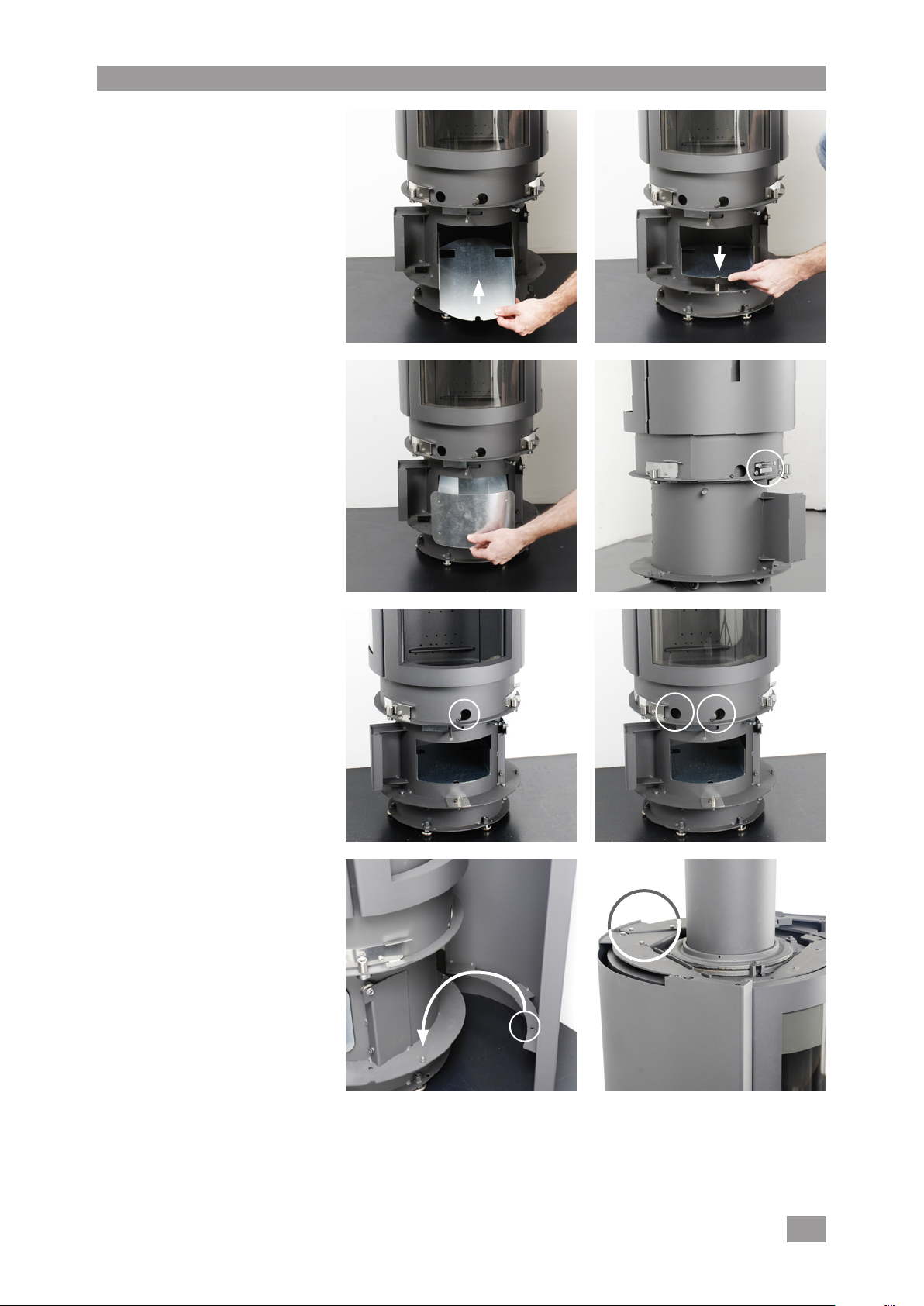

Montage final 29
Réglage de la butée d'ouverture minimum du registre 30
Lorsque l’installation du foyer est terminée… 31
CONTACTS 31
Page 3
3
SN 94770- ...
Stûv 30-compact - installation [fr] - 0910

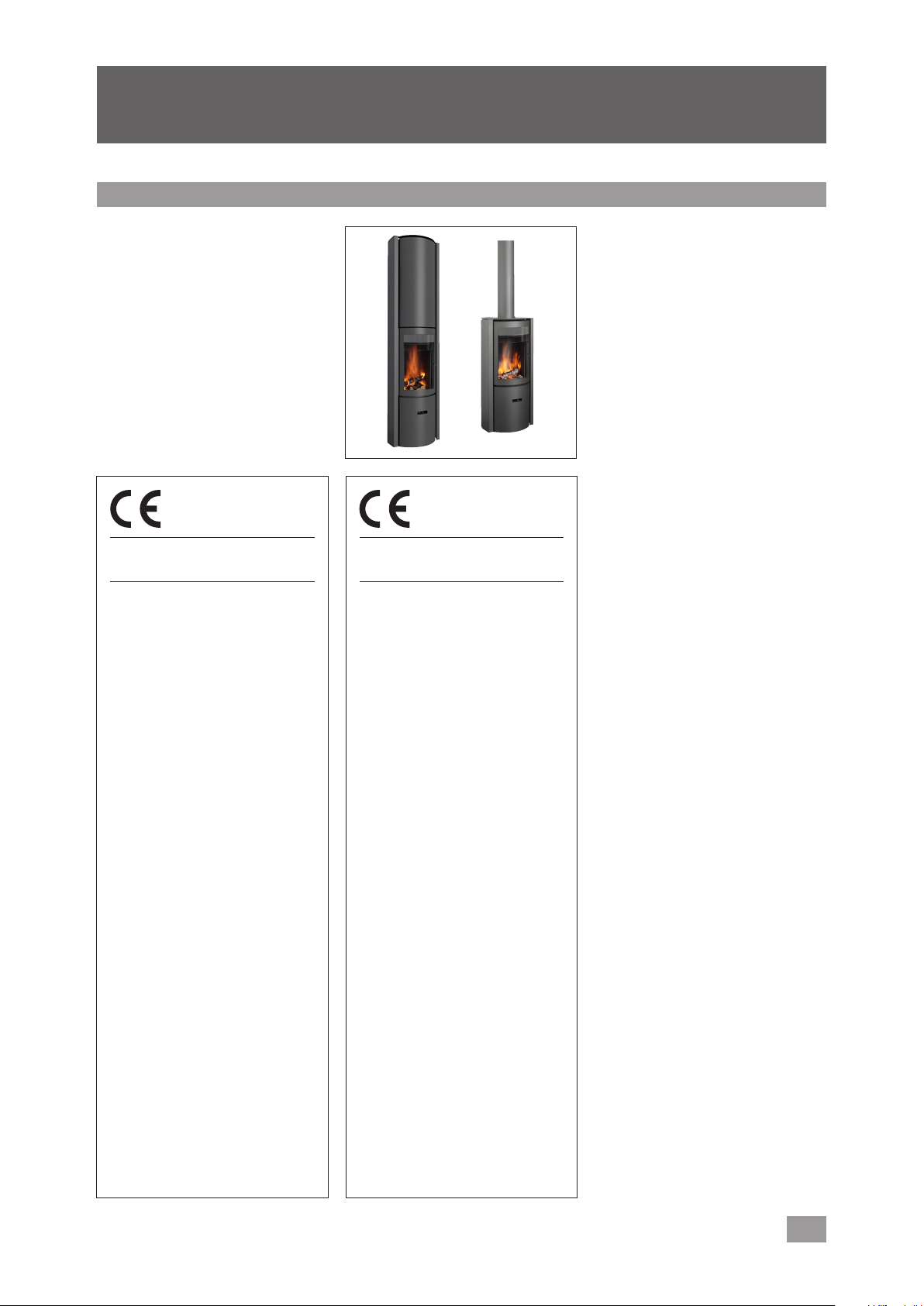

PRÉSENTATION DU PRODUIT
Normes, agréations et caractéristiques techniques
Les poêles Stûv30-compact et Stûv
30-compact H(à fonctionnement
intermittent) répondent aux
exigences (rendement, émission
de gaz, sécurité,…) des normes
européennes EN.
Les données reprises ci-après sont
fournies par un laboratoire agréé.
Résultats des tests suivant
les normes EN 13240 : 2001
et 13240-A2 : 2004 (poêles)
Les Stûv 30-compact sont couverts
par le brevet n° 1130323.
Stûv sa
B-5170 Bois-de-Villers (Belgique)
10 QA101324005
EN 13240 : 2001 / A2 : 2004
Poêle à bois Stûv 30-compact
Distance minimum de sécurité par
rapport aux matériaux combustibles
adjacents :
– à l’arrière : 10 cm
– sur les côtés : 10 cm
– en-dessous : 0 cm
Combustible recommandé :
bûches de bois exclusivement
Émission de CO : 0,09%
Température moyenne des fumées
à la puissance nominale : 302°C
Puissance calorifique nominale : 6 kW
Rendement : > 80%
Émission de particules : 18 mg/Nm
Lire la notice d’installation
et le mode d’emploi !
3
Stûv sa
B-5170 Bois-de-Villers (Belgique)
10 QA101324005
EN 13240 : 2001 / A2 : 2004
Poêle à bois Stûv 30-compact H
Distance minimum de sécurité par
rapport aux matériaux combustibles
adjacents :
– à l’arrière : 10 cm
– sur les côtés : 10 cm
– en-dessous : 0 cm
Combustible recommandé :
bûches de bois exclusivement
Émission de CO : 0,10%
Température moyenne des fumées
à la puissance nominale : 185°C
Puissance calorifique nominale : 7 kW
Rendement : > 85%
Émission de particules : 19 mg/Nm
Lire la notice d’installation
et le mode d’emploi !
3
Page 4
4
SN 94770 - ...
Stûv 30-compact - installation [fr] - 0910
Normes, agréations et caractéristiques techniques (suite)
Autres caractéristiques techniques
Stûv 30-compact
Section minimum de l'alimentation en air de combustion depuis
l'extérieur
Longueur maximum des bûches en position verticale40 cm
Longueur maximum des bûches en position horizontale25 cm
Masse de l’appareil 114 kg
Plage optimale de puissance d'utilisation 3 – 9 kW
Plage de consommation de bois par heure conseillée (à 12 % d'humidité)0,8 – 2,5 kg
Limite maximale de consommation de bois par heure
(pour éviter la surchauffe de l'appareil)
porte vitréeporte pleinefoyer ouvert
Tirage minimum pour l’obtention de la puissance calorifique nominale12 Pa12 Pa7 Pa
100 cm
3,3 kg/h
2
Débit massique des fumées4,9 g/s4,6 g/s33,6 g/s
Température moyenne des fumées à la puissance nominale 325 °C340 °C180 °C
Stûv 30-compact H
Section minimum de l'alimentation en air de combustion depuis
l'extérieur
100 cm
2
Longueur maximum des bûches en position verticale40 cm
Longueur maximum des bûches en position horizontale25 cm
Masse de l’appareil 153 kg
Plage optimale de puissance d'utilisation 3 – 9 kW
Plage de consommation de bois par heure conseillée (à 12 % d'humidité)0,8– 2,3 kg
Limite maximale de consommation de bois par heure
(pour éviter la surchauffe de l'appareil)
3,2 kg/h
porte vitréeporte pleinefoyer ouvert
Tirage minimum pour l’obtention de la puissance calorifique nominale12 Pa12,3 Pa9 Pa
Débit massique des fumées5,1 g/s5,1 g/s33,6 g/s
Température moyenne des fumées à la puissance nominale 235 °C--
Page 5
5
SN 94770- ...
330
47118413
465
447
232
≥
100*
≥
100*
Ø 150
1040
60
330
47118413
465
447
232
Ø 150
1650
≥
100*
≥
100*
1800
60
≥800*
≥
100*
120°
Stûv 30-compact - installation [fr] - 0910

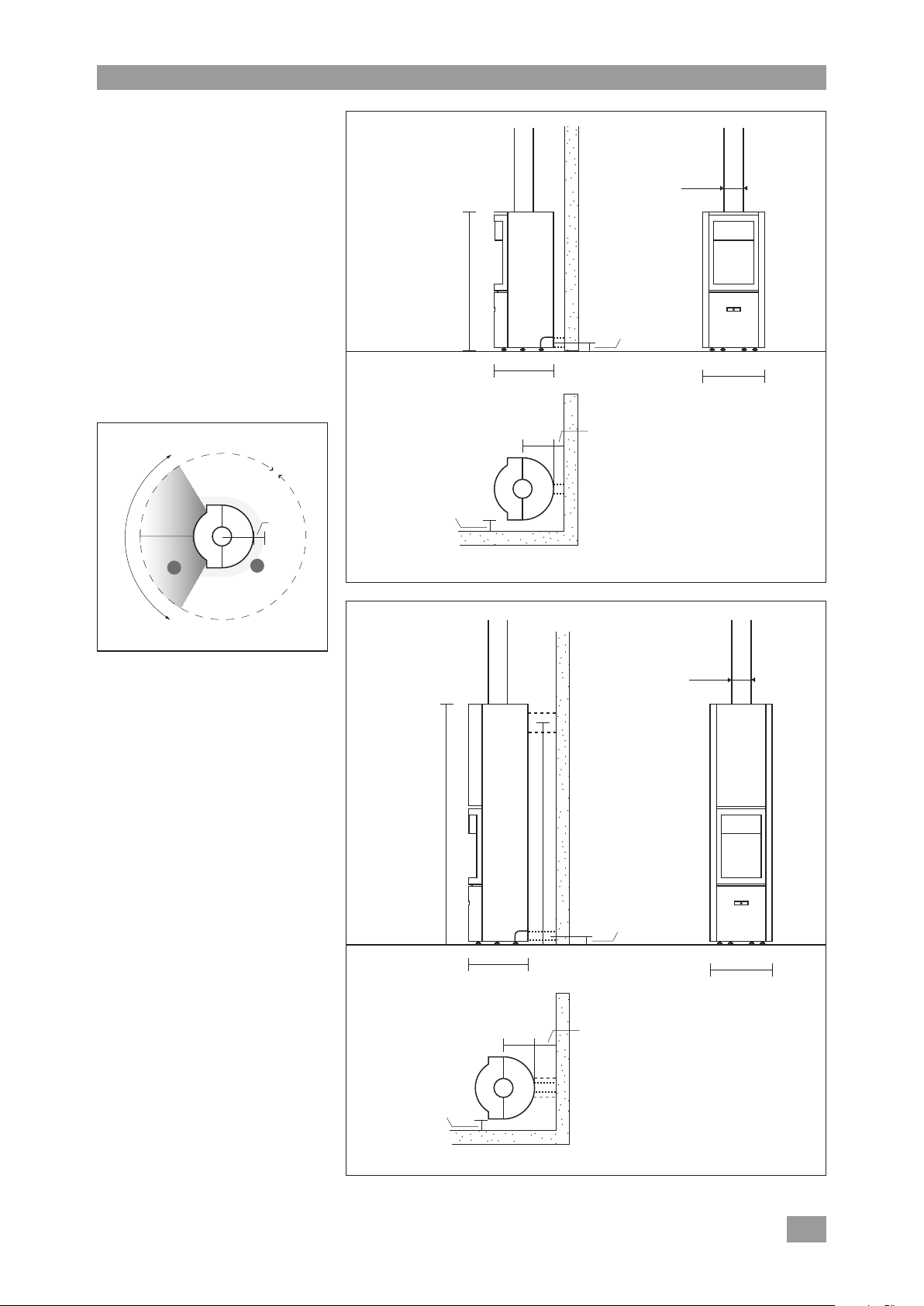

Dimensions
Stûv 30-compact
a
b
Le rayonnement de la vitre
[schéma 1a] et le rayonnement
des parois [schéma 1b] peut être
important.
Quelque soit l'orientation du foyer
rotatif, respectez les distances de
sécurité par rapport aux matériaux
combustibles.
Stûv 30-compact H
*distances de sécurité par rapport aux
matériaux combustibles.
Page 6
6
SN 94770 - ...
Stûv 30-compact - installation [fr] - 0910
Recommandations
Nous vous recommandons
instamment de confier l’installation
de ce Stûv à un professionnel qualifié
qui pourra notamment vérifier que les
caractéristiques du conduit de fumées
correspondent au foyer installé.
L'installation du foyer, de ses
accessoires, des matériaux qui
l'entourent doit être conforme à tous
les règlements (locaux et nationaux)
et à toutes les normes (nationales et
européennes).
Certaines réglementations nationales
ou locales imposent de ménager une
trappe d'accès au raccordement entre
le foyer et le conduit de fumées.
Le foyer doit être installé de façon à
faciliter l’accès pour le ramonage du
foyer, du conduit de raccordement et
du conduit de fumées.
Toute modification apportée à
l’appareil peut créer un danger.
En outre, l’appareil ne sera plus
couvert par la garantie.
Page 7
7
SN 94770- ...
Ø 120
Ø 120
60
240
Stûv 30-compact - installation [fr] - 0910
PRÉPARATION DU CHANTIER

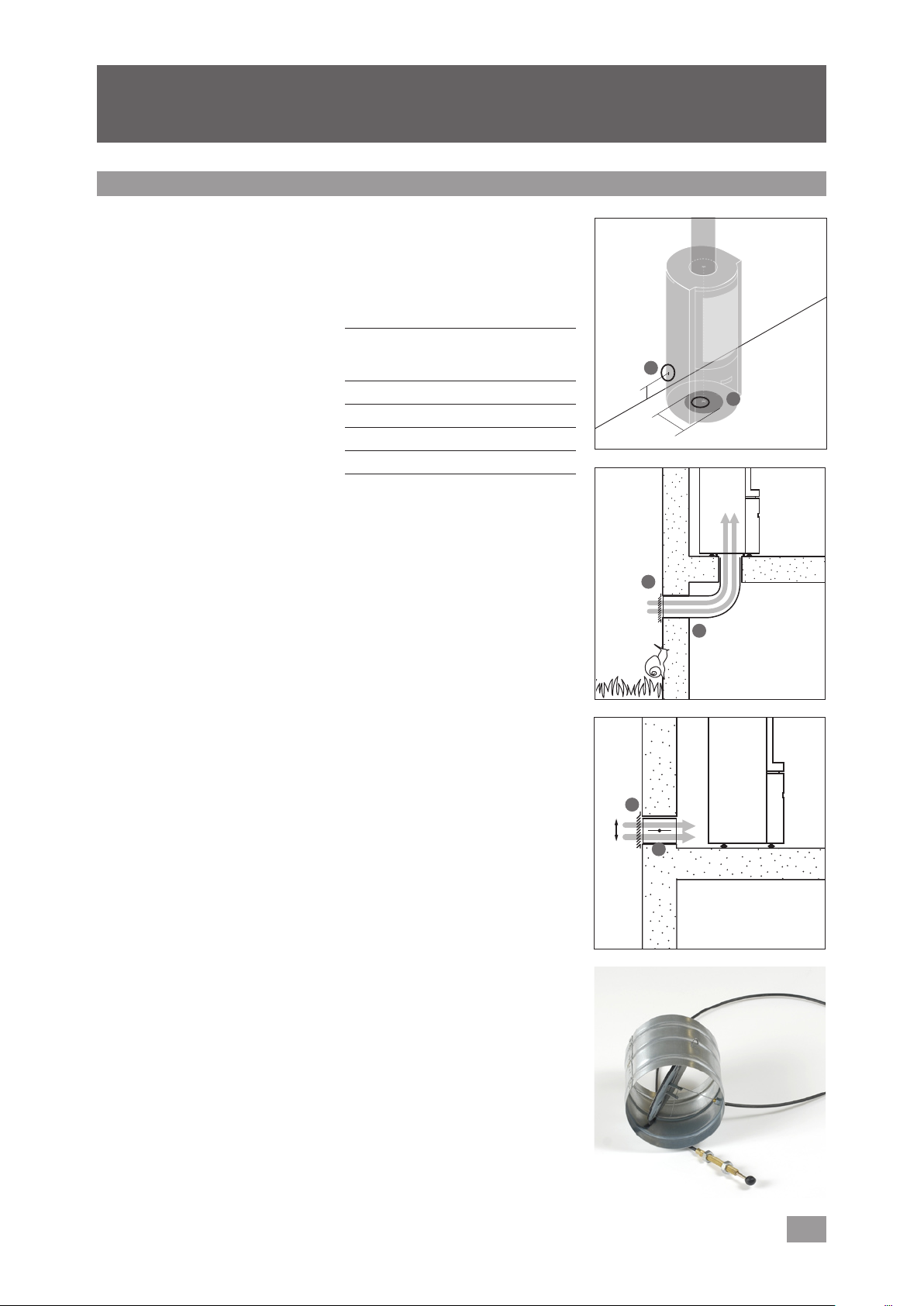

Arrivée d'air pour la combustion
Le foyer a besoin d'air pour la
combustion (particulièrement lorsqu'il
fonctionne à feu ouvert).
La solution idéale
Le Stûv 30-compact est conçu pour
être connecté directement à une
arrivée d'air extérieur (indépendant
de l'air de la maison). Nous
recommandons cette disposition. La
connexion peut se faire par en dessous
du foyer [schémas 1a et 2]
ou par l'arrière [schéma 1b].
Si le foyer n'est pas directement
raccordé à une arrivée d'air
extérieur…
Une arrivée d'air suffisante
(Ø 120 mm), doit idéalement
déboucher à proximité du foyer.
[schéma 3].
Cette arrivée d’air proviendra d’un
vide ventilé, d’un local ventilé (cave)
ou de l’extérieur.
Cette disposition est obligatoire dans
certains pays.
Si vous dépassez ces prescriptions, il
faudra compenser par un diamètre
plus important et/ou un tube plus
lisse.
Veiller à ne pas écraser le conduit.
longueur
du conduit
1m4 coudes
2 m4 coudes
3 m2 coudes
4 m0 coudes
nombre max. de
coudes (à 90°)
autorisés
Le clapet extérieur
[schéma 3b et photo 4] empêche le
refroidissement de la maison quand le
foyer n'est pas en fonctionnement.
Ce dispositif est donc facultatif si vous
optez pour un raccordement direct sur
le foyer [schémas 1 et 2]. Cependant,
il reste intéressant si les longueurs de
gaines sont trop importantes jusqu'au
foyer ou si l'installation s'effectue dans
une maison basse énergie.
1
b
a
2
a
b
Le conduit qui amène l'air
extérieur...(qu'il soit connecté au
foyer ou pas)
... sera protégé à l'extérieur par
une grille [schémas 2a-3a] dont la
section de passage libre est au moins
équivalente à la section d'arrivée d'air.
Attention aux infiltrations d'eau et
à l'influence des vents qui peuvent
annihiler le système.
... sera idéalement équipé d'un clapet
de fermeture (par exemple le clapet
Stûv [photo 4]) pour éviter de refroidir
la pièce quand le foyer n'est pas en
fonctionnement.
.... sera le plus court possible pour
éviter des pertes de charges et pour ne
pas refroidir la maison.
Si vous utilisez notre conduit
flexible standard Ø 63 cm, nous
recommandons une longueur
maximale de 2 m et pas plus de
4 coudes (voir tableau qui suit).
Il sera placé idéalement le plus près
possible du mur extérieur. Attention
longueur du câble de commande du
clapet = 1,2 m.
S'il n'est pas possible d'amener de
l'air extérieur à proximité du foyer
(cas le plus défavorable)...
... s'assurer que le renouvellement
d’air dans la pièce sera toujours
suffisant quand le foyer est en
fonctionnement.
Note
Attention aux systèmes d’extraction
actifs d’air (hotte de cuisine, airconditionné, ventilation mécanique
contrôlée, autre foyer…) situés dans
le même espace ou dans une pièce
contigüe. Ils consomment eux aussi
beaucoup d'air, pourraient créer une
dépression dans le local et perturber le
bon fonctionnement du foyer (risque
de refoulement).Ils peuvent pertuber
le fonction-nement du foyer même si
celui-ci est raccordé à une arrivée d'air
extérieur.
3
a
b
4
Page 8
8
SN 94770 - ...
Stûv 30-compact - installation [fr] - 0910
Conduit de fumées
S’assurer que les caractéristiques
dimensionnelles du conduit
répondent aux prescriptions locales
et aux normes en vigueur pour une
installation suivant les règles de l’art.
Quelques notions élémentaires
Pour un tirage correct, le foyer doit
être adapté au conduit de cheminée
(ou inversement).
Une cheminée surdimensionnée
est aussi préjudiciable au bon
fonctionnement du foyer qu’une
cheminée sous-dimensionnée.
Vous trouverez une méthode
simplifiée qui permet d'évaluer
grossièrement les caractéristiques
du conduit en fonction du type de
foyer sur www.stuv.com > questions – réponses.
Le Stûv 30-compact étant un foyer
haut rendement, le conduit de
fumée doit être de haute qualité. Le
conduit doit être aussi droit et lisse
que possible et isolé pour favoriser le
tirage et éviter les condensations.
La solution idéale est un conduit
construit à l’intérieur du bâtiment et
isolé thermiquement .
À proscrire : un conduit extérieur sans
isolation.
Le foyer ne peut jamais être raccordé
à un conduit de fumées désservant
plusieurs appareils.
Attention aux fuites de calories
Si plusieurs conduits de cheminées
sont disponibles : n’en utiliser qu’un
seul ; boucher en haut et en bas les
conduits non utilisés et d’une manière
générale, veiller à ce que le plafond de
la niche dans laquelle est enfermé le
foyer soit bien étanche.
Diamètre standard de la sortie
Le Stûv 30-compact a une sortie de
Ø150 mm
Certaines configurations de cheminée
peuvent exiger un autre diamètre que
celui prévu en standard. Dans ce cas,
veuillez consulter votre revendeur.

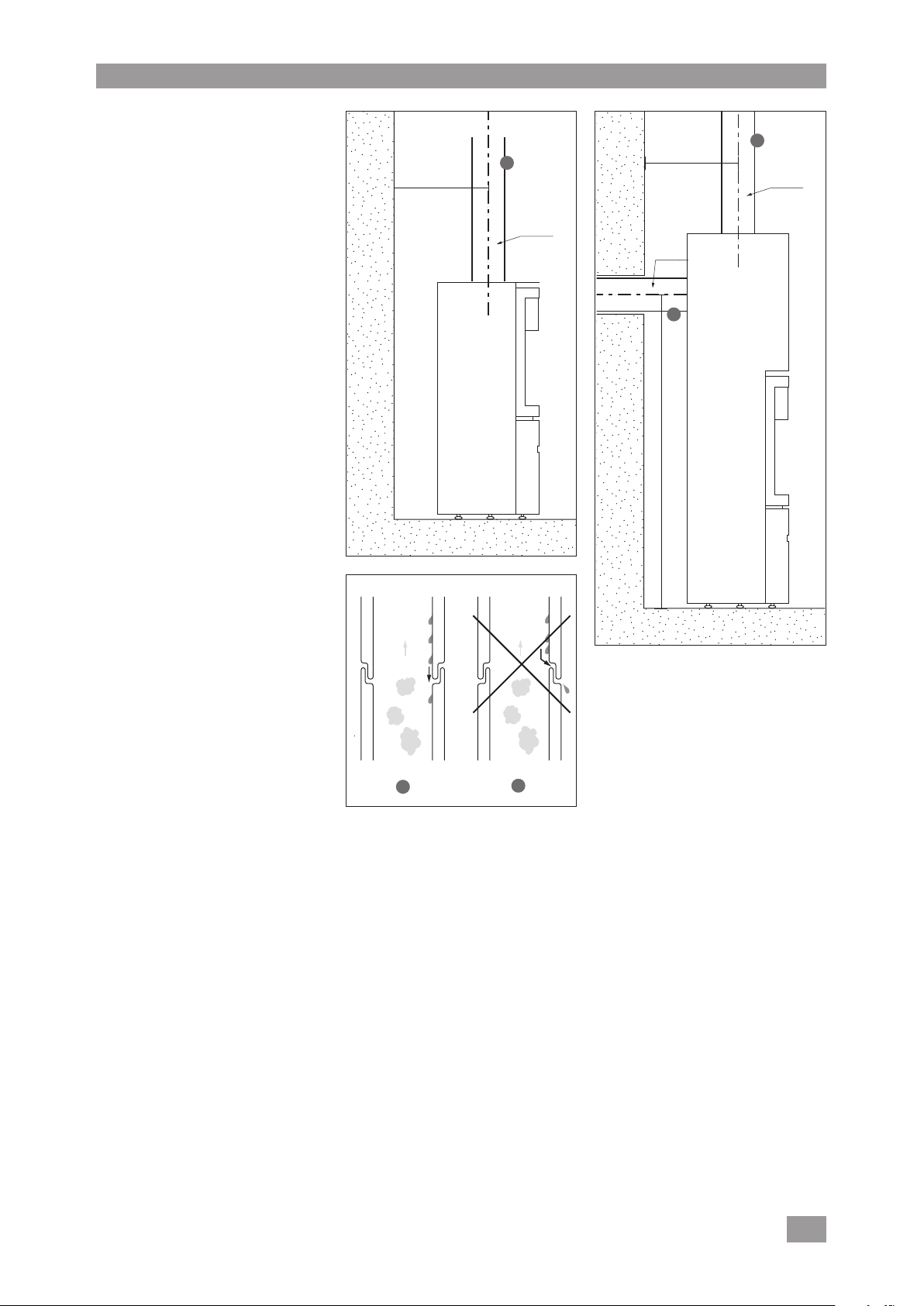

Page 9
9
SN 94770- ...
Ø 150
≥445
1648
Ø 150
Ø 150
≥445
Stûv 30-compact - installation [fr] - 0910
Raccord au conduit de fumées
On prévoit un jeu de 2 mm/m pour la
dilatation du conduit et pour assurer la
bonne rotation du foyer.
Raccord vers le haut
[schémas 1a et 2a]
Si la buse est droite, elle est
simplement posée sur le foyer, la buse
pivote avec le foyer.
Si la buse est coudée ou dévoyée,
elle sera fixée au niveau du mur ou
du plafond (rotation uniquement du
foyer).
Raccord vers l'arrière (uniquement
pour le Stûv 30-compact H)
[schéma 2b]
La buse sera fixée sur le foyer pour un
maximum d'étanchéité.
Étanchéité
Les divers éléments qui composent
le raccord entre le foyer et le conduit
de fumées, ainsi que ceux qui
composent le conduit de fumées
lui-même, doivent être placés de
manière étanche pour les condensats
[schéma 3a] plutôt que pour les
fumées [schéma 3b].
1
a
2
a
b
3
ab
Page 10
10
SN 94770 - ...
≥800*
≥
100*
120°
10 cm
21345678910111213141516171819
2134567891011
10 cm
21345678910111213141516171819
2134567891011
21345678910111213141516171819
2134567891011
21345678910111213141516171819
2134567891011
21345678910111213141516171819
2134567891011
Stûv 30-compact - installation [fr] - 0910
Capacité portante de la structure
S'assurer que la résistance du plancher
est suffisante pour supporter le
foyer ; en cas de doute, consulter un
spécialiste.

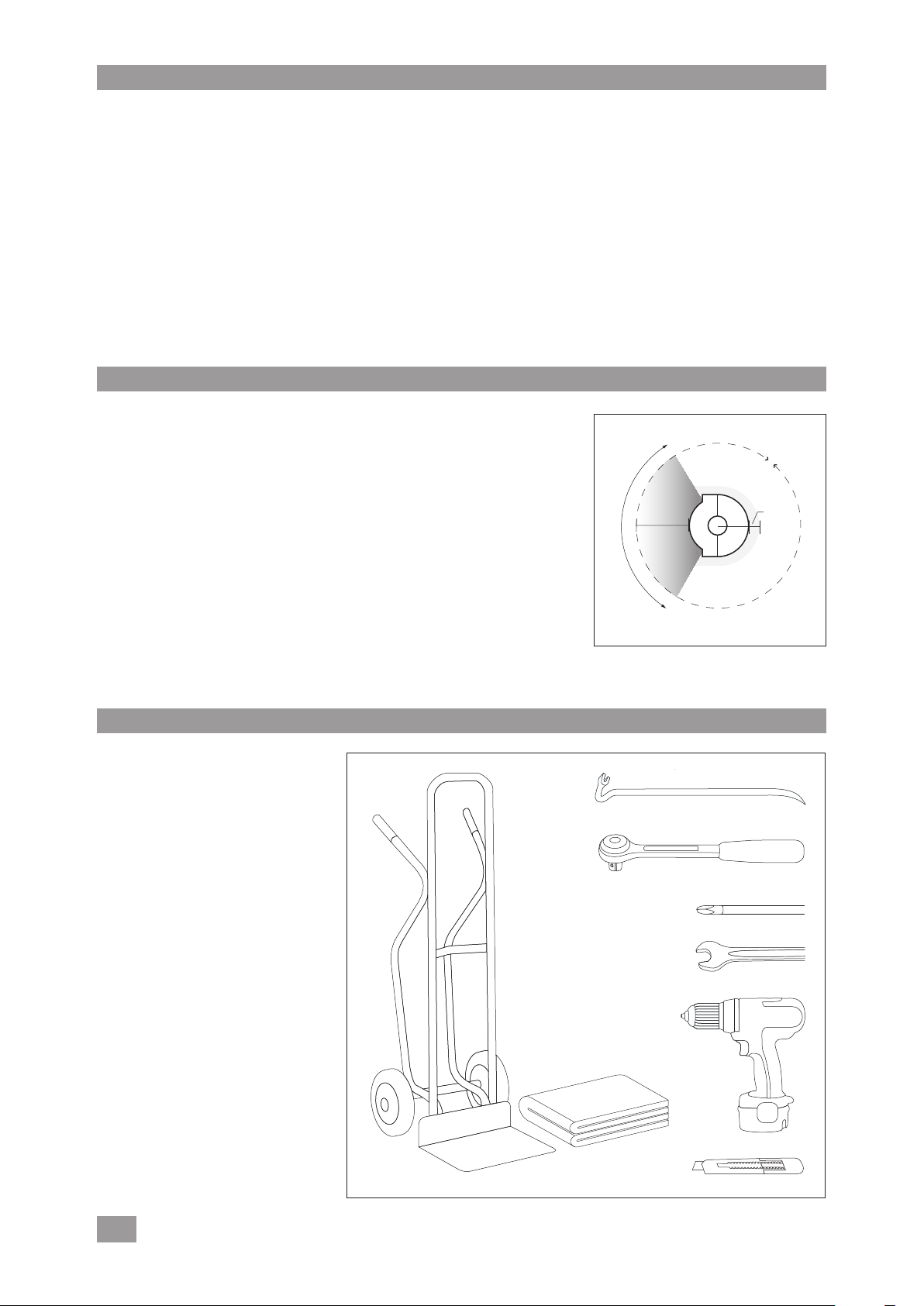

Environnement du foyer
Rayonnement
Le rayonnement de la vitre et des
parois peut être important.
Quelque soit l'orientation du foyer
rotatif, respectez les distances de
sécurité par rapport aux matériaux
combustibles [schéma 1], ou assurezvous que les matériaux exposés à ce
rayonnement soient résistants à de
hautes températures.
Outils à prévoir
Éviter les "pièges à calories" dans
l'habillage, la niche ou la hotte
Si le poêle se situe dans un
environnement en forme de cloche
(ex : ancien âtre), cet espace doit
être ventilé pour éviter les "pièges à
calories».
1
8
8 & 13
Page 11
11
SN 94770- ...
Stûv 30-compact - installation [fr] - 0910

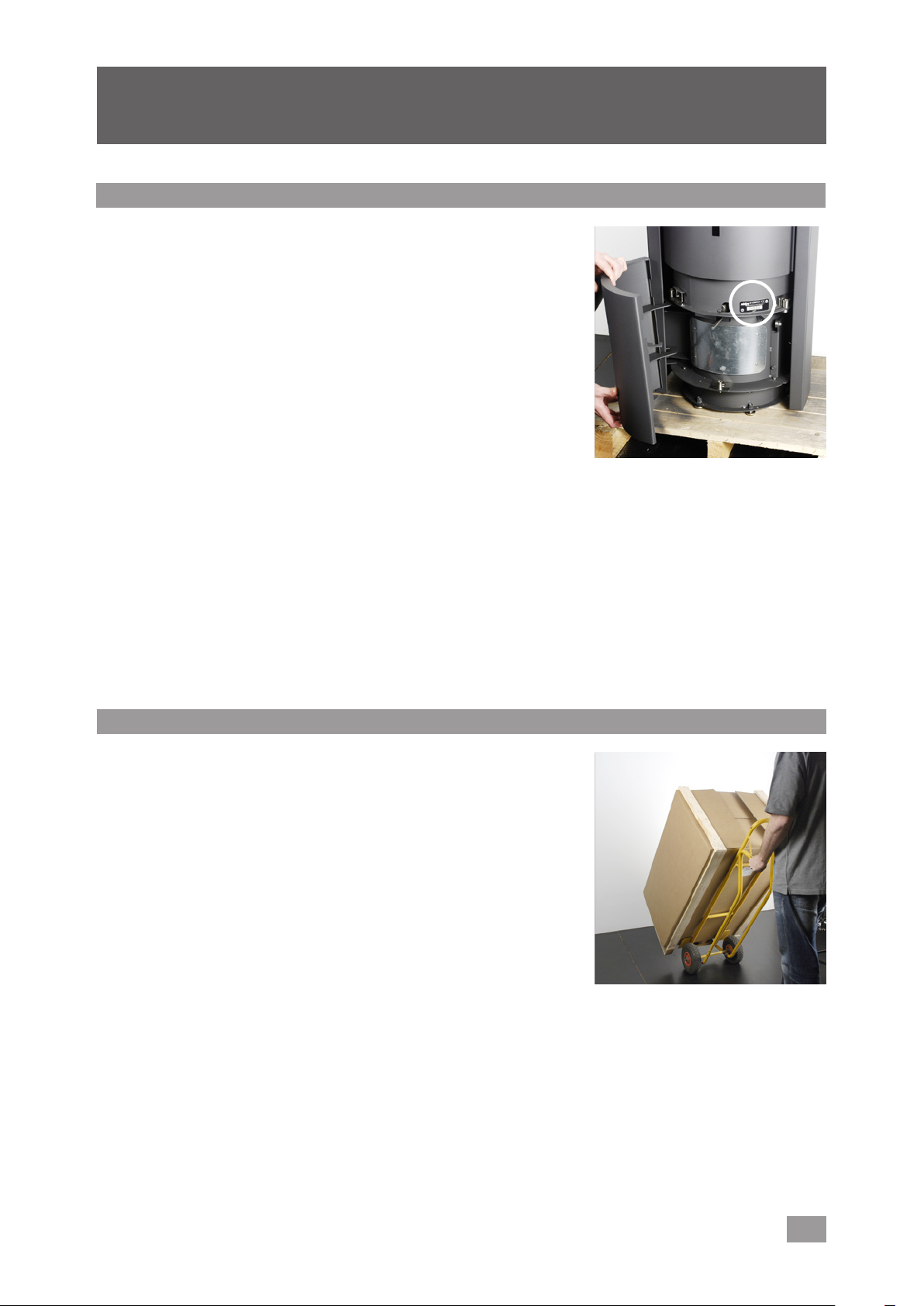

INSTALLATION
À la réception du matériel
Attention !
Dès la réception de ce foyer, veuillez
vérifier que les vitres ne se sont
pas brisées au cours de la livraison.
En effet, la garantie ne couvre les
détériorations dues au transport
que si elles ont été signalées dans
les 48 heures suivant la réception et
qu’elles ont été mentionnées sur le
bon de livraison.
Réclamation
En cas de réclamation, communiquez
toujours le n° de série visible sur foyer
en position porte pleine [photo 1].
Accessoires
– buse et raccordement supérieur ou
arrière (pour le Stûv 30-compact H
uniquement)
– plaque de sol
– kit barbecue
– kit d'adduction d'air extérieur par
l'arrière
Si un ou plusieurs de ces accessoires
ont été commandés, ils sont disposés
autour du foyer ou de son emballage.
En contrôler la bonne réception.
1
Transport du foyer
Attention !
La peinture n'est pas cuite au four,
elle est donc relativement fragile
mais elle durcira lors des premières
chauffes ; par conséquent, manipuler
l'appareil avec précaution lors de son
installation.
Déplacement
Quand le foyer est toujours emballé,
vous pouvez utiliser un transpalette
ou un diable [photo 1]. Amenez-le
à proximité de son emplacement
définitif.
Si vous n'avez pas la possibilité de
transporter le foyer sur sa palette
jusqu'à son emplacement définitif,
veuillez suivre les instructions de
déballage qui suivent.
1
Page 12
12
SN 94770 - ...
Stûv 30-compact - installation [fr] - 0910

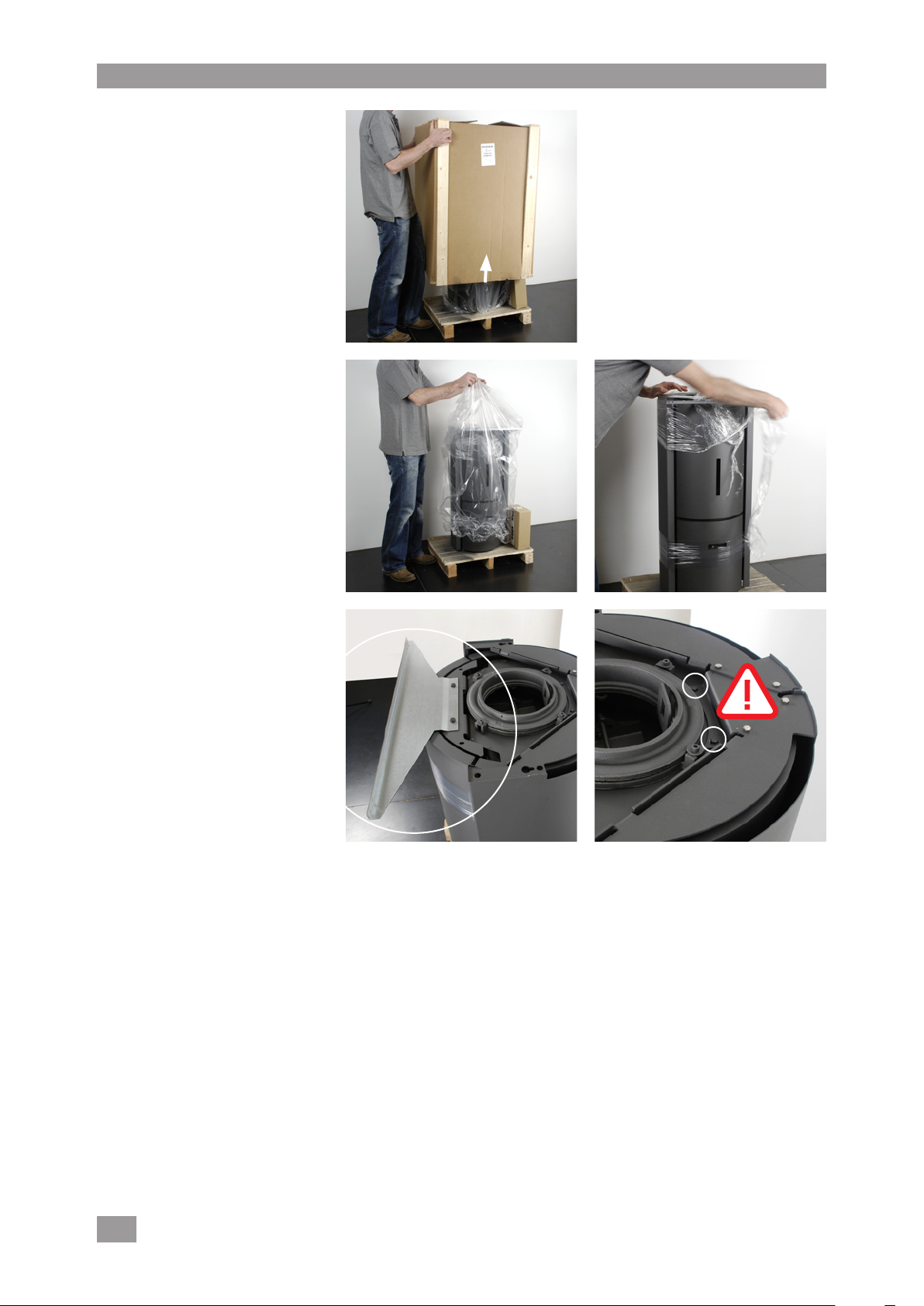

Déballage
> Retirer la structure en bois à l’aide
du pied de biche [photo 1].
> Retirer l'emballage plastique
[photo 2] et les films plastiques
en haut et en bas du foyer qui
maintiennent les parties mobiles
pendant le transport [photo 3].
1
23
Remarque! La protection transport
diable [photo 4] sert à appuyer le
foyer pendant la manutention pour
ne pas forcer sur les portes ou le
tambour. Elle sera retirée plus tard
quand le foyer aura été amené à sa
place définitive.
Attention! Ne jamais désserrer les
deux vis positionnant le support
parement : celui-ci a été réglé et fixé
en usine [photo 5].
4
5
Page 13
13
SN 94770- ...
Stûv 30-compact - installation [fr] - 0910

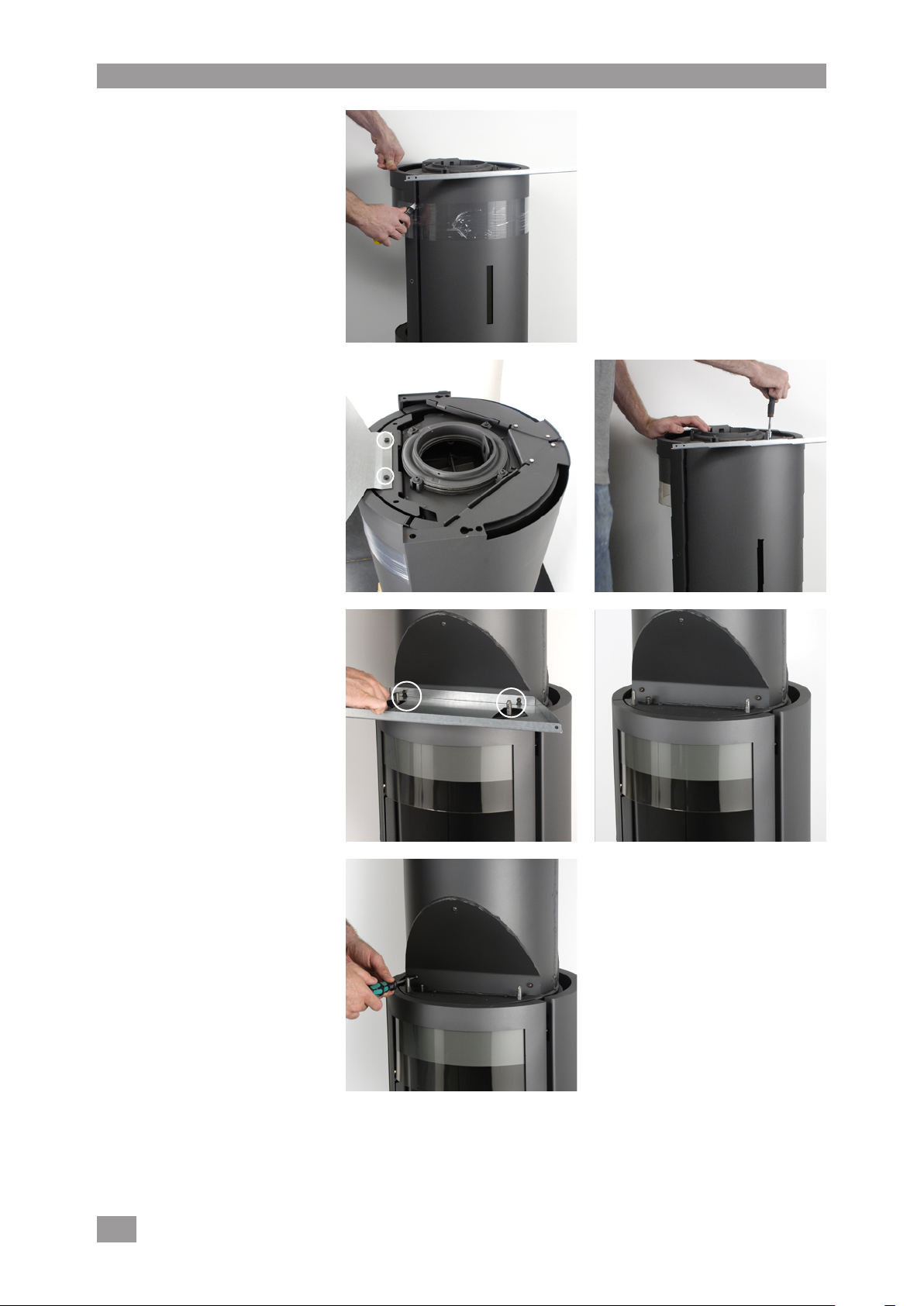

Démontage des pièces extérieures du foyer
Pour alléger le foyer, le manipuler
plus facilement et éviter d'abîmer
les pièces mobiles, nous vous
conseillons vivement de déshabiller
le Stûv 30-compact et de retirer le
contenu de la chambre de combustion
avant de commencer l'installation
proprement dite.
> Retirer les 2 tablettes situées sur le
haut du foyer :
pour le Stûv 30-compact retirer
simplement celle de l'arrière puis celle
de l'avant [photo 1].
pour le Stûv 30-compact H,
– veiller à d'abord enlever le fronton;
le soulever légèrement [photo 2] et
basculer le haut vers soi [photo 3].
– retirer ensuite les 2 tablettes, celle
de l'arrière [photo 4], puis celle de
l'avant [photo 5].
> Retirer les parements latéraux à
l’aide de la clé à douille de 10
[photos 6 et 7].
1
23
45
67
Page 14
14
SN 94770 - ...
Stûv 30-compact - installation [fr] - 0910
Démontage des pièces extérieures du foyer (suite)
> Couper avec précaution le film
plastique qui maintient les portes
[photo 8]. Ne pas arracher le film !
Une des extrémités de ce film est
coincée entre la porte pleine et le
corps du foyer. Déverrouiller et ouvrir
la porte à l'aide de la main froide pour
le décoincer.
> Retirer la protection transport
diable :
pour le Stûv 30-compact,
– ouvrir la porte et dévisser les deux
boulons (M6x12 tête hexagonale)
qui maintiennent la protection
transport diable [photo 9 et 10].
– récupérer les 2 écrous et fermer la
porte.
pour le Stûv 30-compact H,
– désserrer les 2 vis (M5 avec
tournevis torx 25) sans les retirer
complètement [photo 11].
– enlever la protection transport diable
[photo 12].
8
109
– resserer les deux vis [photo 13]
lorsque l'opération est finie pour
éviter des circulations d'air parasites.
1211
13
Page 15
15
SN 94770- ...
Stûv 30-compact - installation [fr] - 0910
Démontage des pièces extérieures du foyer (suite)
> Retirer le portillon cendrier :
ouvrir le portillon cendrier [photo 14]
et le retirer en le dégageant de ses
gonds [photo 15].
> Retirer les portes : les entrouvrir
légèrement [photo 16], les soulever
pour les sortir de leurs gonds puis les
pousser vers la gauche [photo 17].
1415
1617
Page 16
16
SN 94770 - ...
Stûv 30-compact - installation [fr] - 0910

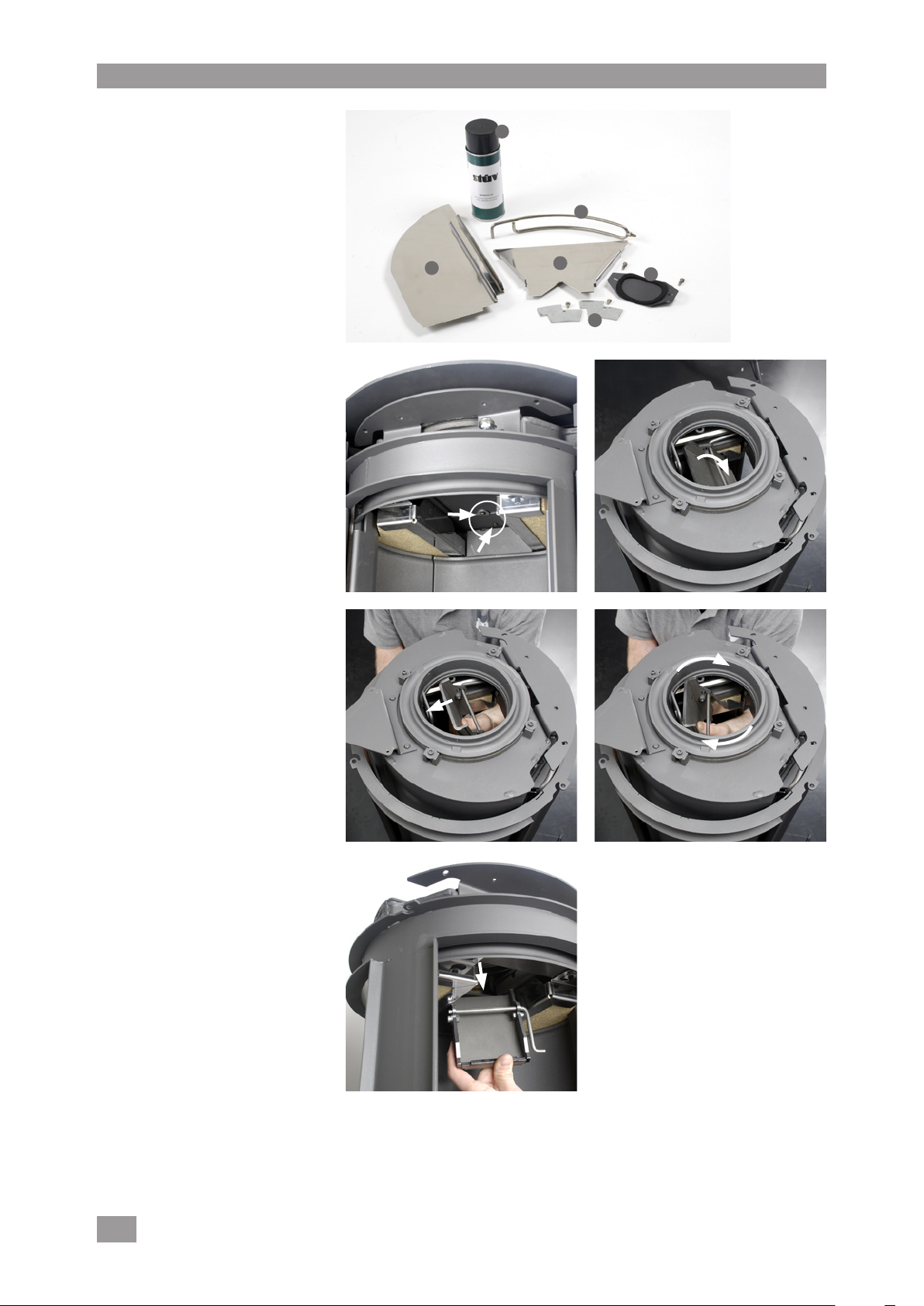

Démontage des pièces intérieures du foyer
Vérification du contenu de la
chambre de combustion [photo 1]
Vous trouverez :
– une bombe de peinture pour
retouches [photo 1a]
– une poignée “main froide” pour
manipuler la porte et le registre
[photo 1b]
– 2 butées de rotation et 2 vis M5 x 6
[photo 1c]
– une plaque d'obturation et 2 vis
M5 x 8 [photo 1d]
– 3 récupérateurs de fumées (pour le
Stûv 30-compact H uniquement)
[photo 1e]
– notice d'installation
– notice mode d'emploi
Attention !
Lorsque vous manipulez des pièces
symétriques pendant le démontage,
pensez à bien mémoriser quelles
sont les pièces de gauche et celles
de droite ! Cela vous facilitera le
remontage.
1
e
a
b
e
c
d
3 2
4
5
Retrait des pièces suivantes
> le déviateur de fumées :
le déviateur de fumées a été verrouillé
pour éviter des dommages pendant
le transport. Enlever les deux vis de
blocage par l'intérieur [photo 2].
Incliner et glisser légèrement vers
l'arrière le déviateur de fumées
[photos 3 et 4]. Le faire pivoter dans
le sens horlogique pour découpler le
déviateur de sa commande [photo 5].
Laisser descendre le déviateur
[photo 6].
6
Page 17
17
SN 94770- ...
Stûv 30-compact - installation [fr] - 0910

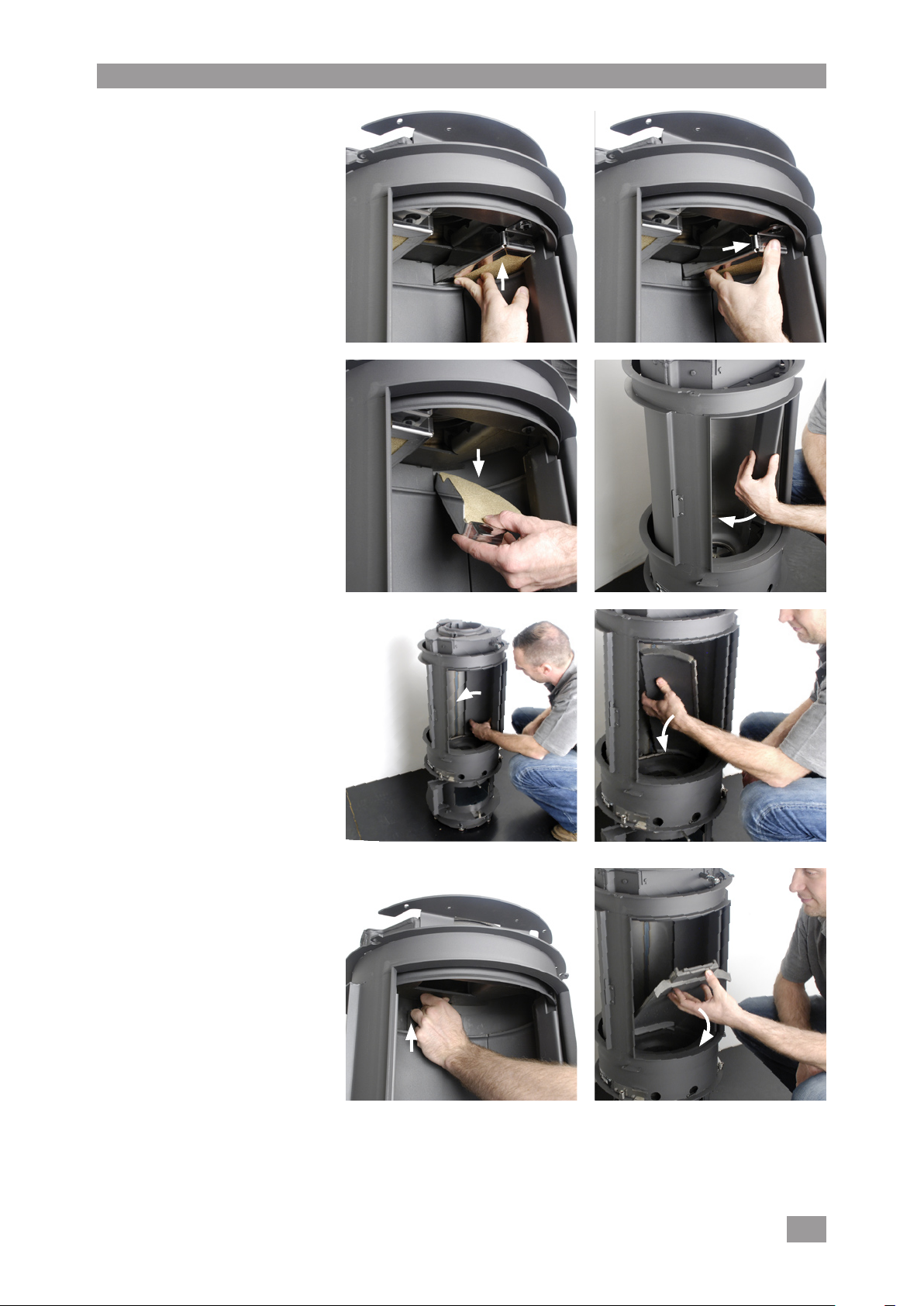

Démontage des pièces intérieures du foyer (suite)
> les 2 déviateurs en vermiculite :
soulever le support inox [photo 7]
et le glisser vers l'avant [photo 8]
puis laisser descendre la pièce pour
l'extraire [photo 9].
> les fontes latérales : avant d'enlever
les fontes latérales, enlevez d'abord
les deux clefs latérales : les soulever et
décaler le bas des pièces [photos 10].
Pour enlever les fontes latérales; faire
glisser les fontes latérales vers l'arrière
[photo 11], les incliner et les extraire
[photo 12].
78
9
10
> la fonte de dos : enlever la vis
de pression maintenant le berceau
du déviateur en place. Soulever le
berceau du déviateur [photo 13]
et tirer la fonte du dos vers l'avant
[photo 14]. L'incliner par l'ouverture
foyère.
1112
231314
Page 18
18
SN 94770 - ...
Stûv 30-compact - installation [fr] - 0910
Démontage des pièces intérieures du foyer (suite)
> la grille de décendrage [photo 15].
> la traverse de protection inférieure
[photo 16].
> la fonte de la sole foyère :
la soulever et la basculer de 90°
[photos 17 et 18].
1516
1718
> le berceau du déviateur de fumée
[photos 19 à 21].
1920
21
Page 19
19
SN 94770- ...
Stûv 30-compact - installation [fr] - 0910

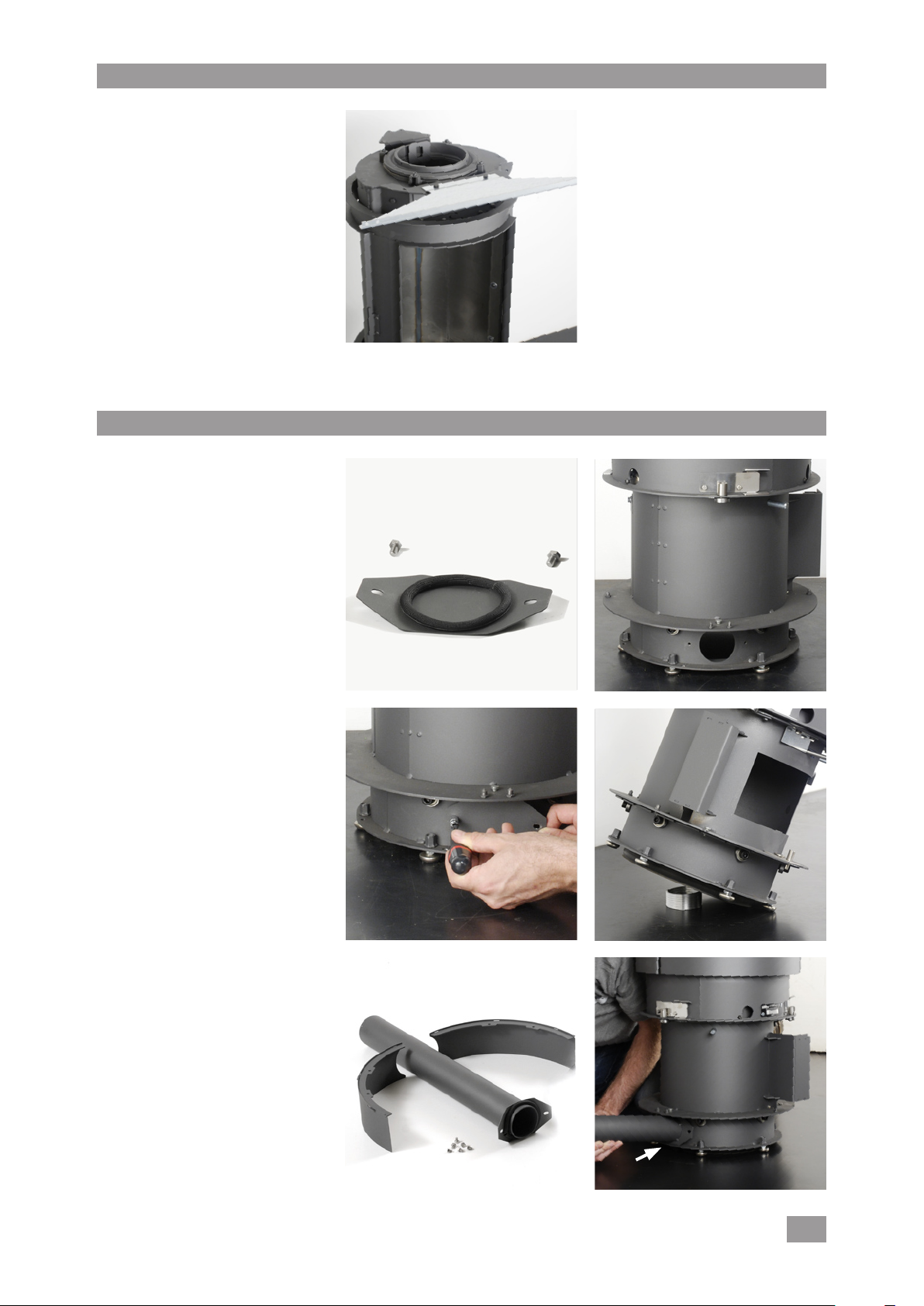

Placement définitif du foyer
Attention! Ne pas oublier de remettre
la protection transport diable avant de
déplacer le foyer!
Le foyer peut maintenant être déplacé
vers son emplacement définitif:
basculer le foyer sur la face.
Attention, penser à ajouter un chiffon
de protection entre l'anneau de
tambour et le diable.
Raccordement de l'air extérieur
Si vous ne raccordez pas votre foyer
à l'air extérieur, passer au chapitre
suivant.
Si la connexion d'air vient du sol :
> Fixer la plaque d'obturation (à l'aide
de la clef plate de 8mm et 2 vis M5x8
tête hexagonale) [photos 1 à 3].
1
12
> Positionner le foyer au dessus de
l'arrivée d'air extérieur [photo 4].
> Vérifier la bonne étanchéité du joint
par rapport au sol.

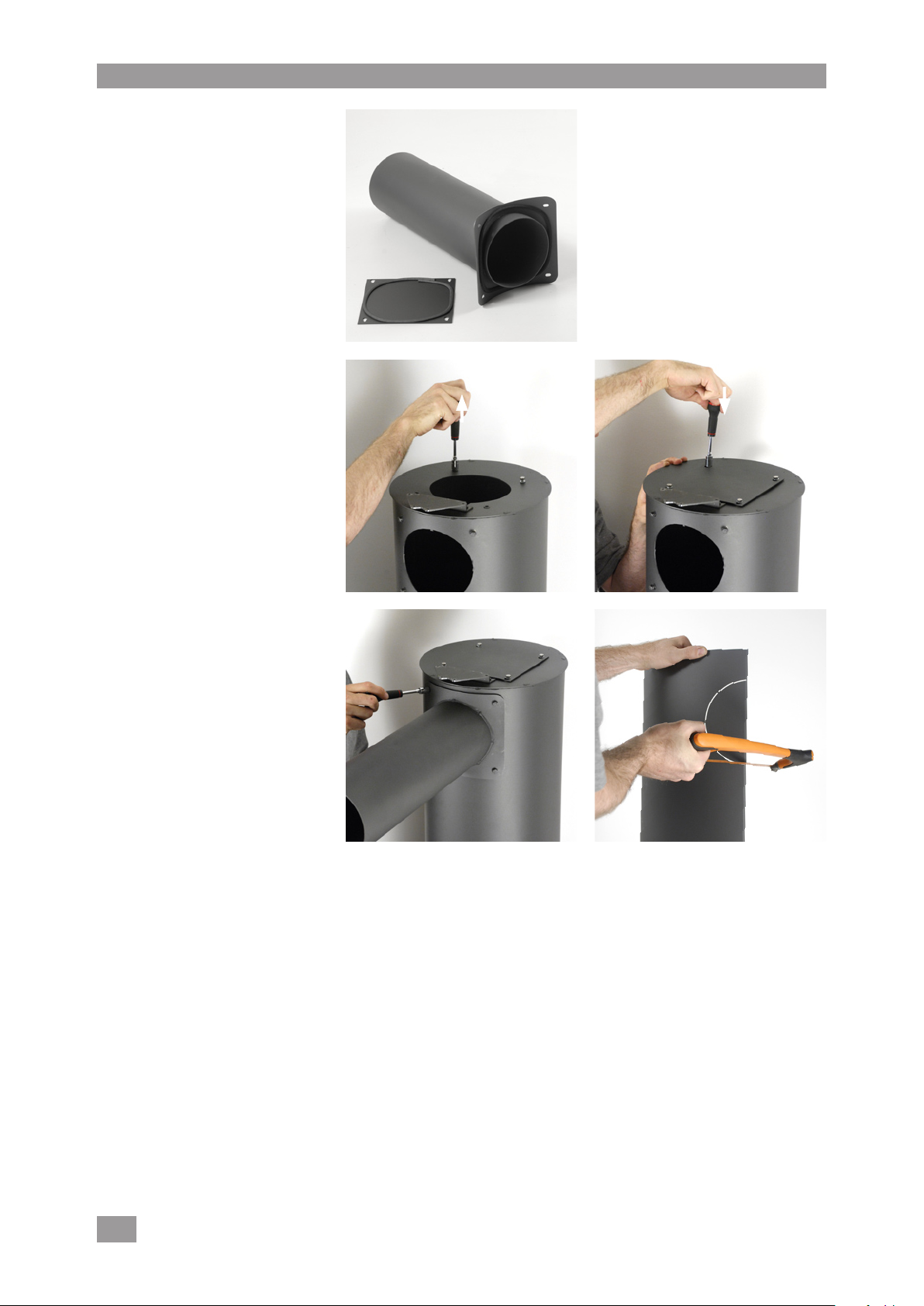

Si la connexion d'air vient du mur :
> Prendre le kit "adduction d'air
extérieur par l'arrière" [photo 5].
> S'assurer que le conduit ait la
longueur voulue sachant que la
longueur maximum du conduit
d'adduction standard Stûv est de
50 cm. Le recouper si nécessaire.
43
56
> Brancher le conduit à l'arrière
du foyer (à l'aide 2 vis M5x6 tête
hexagonale et d'une clef de 8)
[photo 6].
Page 20
20
SN 94770 - ...
Stûv 30-compact - installation [fr] - 0910

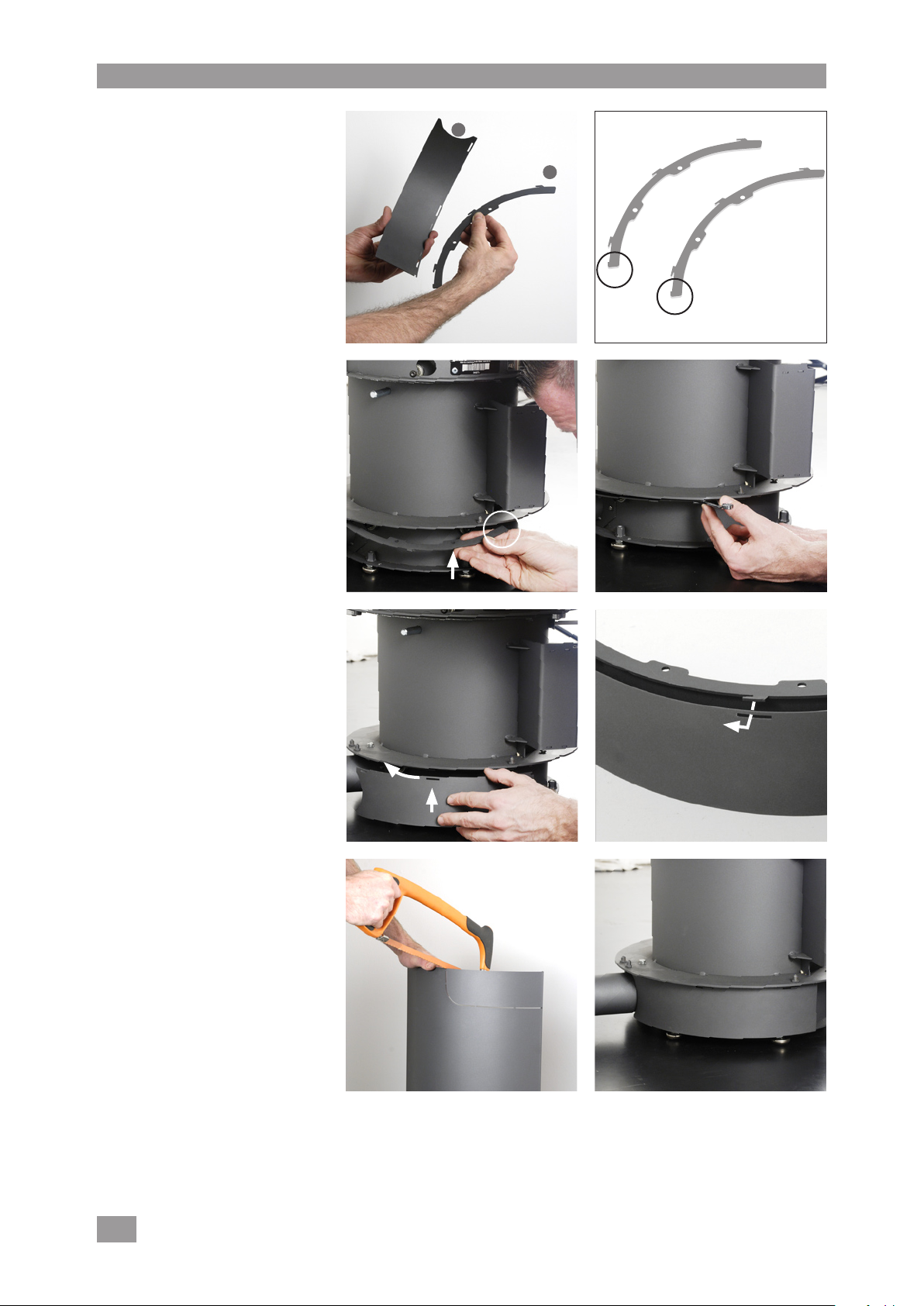

Raccordement de l'air extérieur (suite)
> Fixer les 2 supports des
demi - caches [photo 7 a]
– Positionner les supports de telle
sorte que l'appendice [schéma 8]
soit situé à l'avant du foyer
[photo 9]
– Fixer les 2 supports (à l'aide des 4
vis M5x6 tête hexagonale et d'une
clef de 8) [photo 10].
> Clipser les 2 demi-caches
[photo 7 b ] à leur support et
vérifier qu'ils sont bien bloqués
[photos 11 à 12].
> Préparer les 2 parements en
éliminant la partie pré-découpée
inférieure (à l'aide d'une scie à
métaux) [photo 13]. Ebavurer le
parement avec une lime demi-ronde.
> Mettre le foyer en place [photo 14].
7
b
a
8
910
11
13
12
14
Page 21
21
SN 94770- ...
Stûv 30-compact - installation [fr] - 0910

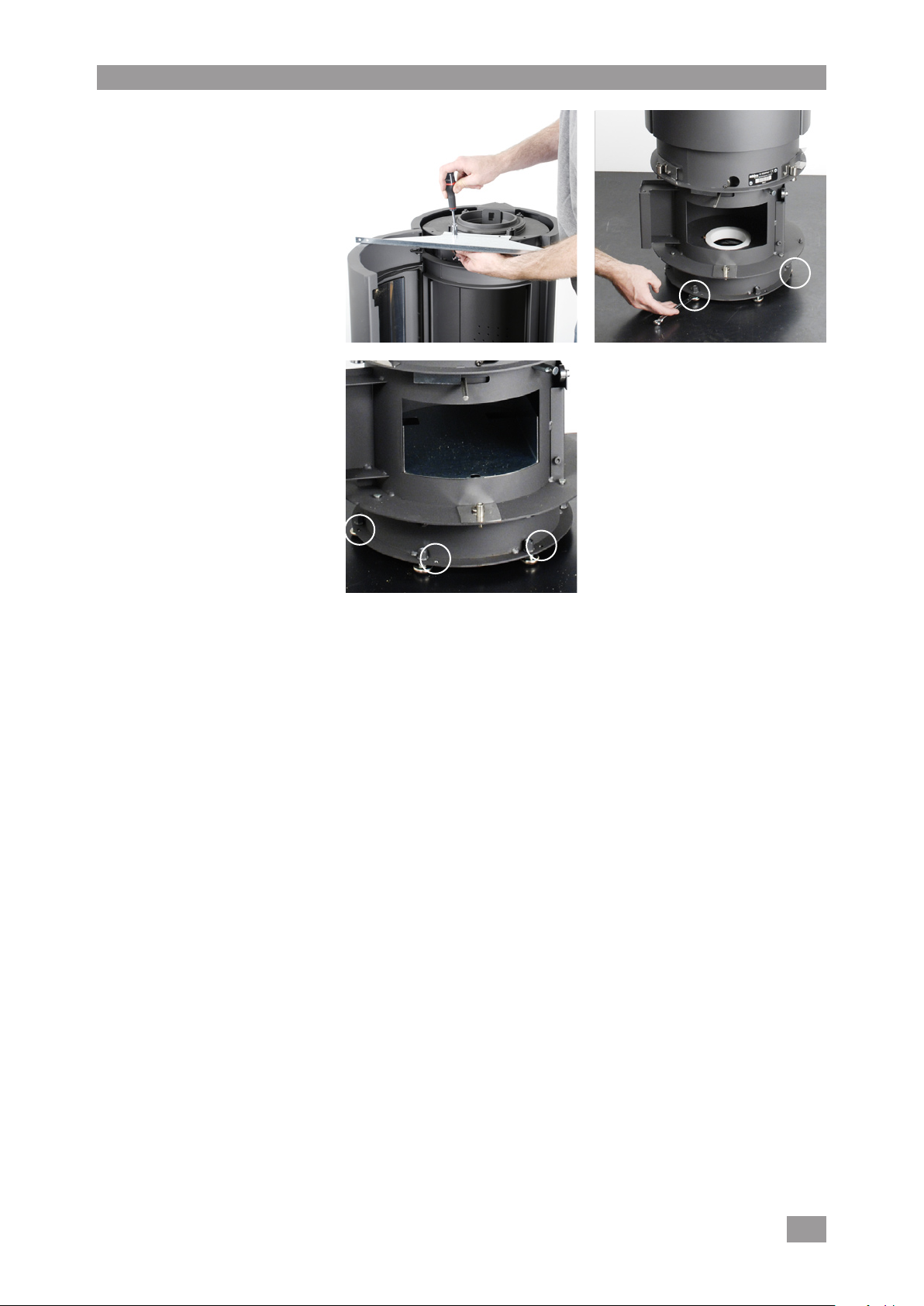

Mise à niveau du foyer
Avant de commencer, assurez-vous
que le revêtement de sol soit plat et
propre.
Si le revêtement de sol n'est pas
régulier, vous devrez prendre les
mesures nécessaires afin d'assurer
l'étanchéité parfaite au niveau du joint
inférieur.
> Enlever définitivement la protection
diable [photo 1].
> Mettre le foyer de niveau : règler
trois pieds sur les 6 (1 sur 2) en
tournant dans le sens horlogique (à
l'aide d'une clé 13) [photo 2]. Les trois
autres pieds restent en suspend.
Attention ! Veillez à ce que le joint soit
bien appuyé sur le sol pour assurer
l'étanchéité pour l'adduction d'air
extérieur.
> Régler le trois derniers pieds.
Remarque ! Les trous de l'anneau
inférieur peuvent être utilisés pour
fixer le foyer au sol [photo 3].
12
3
Page 22
22
SN 94770 - ...
Stûv 30-compact - installation [fr] - 0910
Raccordement au conduit de fumées
Remarques
Dans le cas d'un conduit de
raccordement d'une seule pièce,
prévoir un jeu de 2 mm/m dans le
sens de la longueur pour permettre la
dilatation.
La sortie de fumées peut accepter des
buses de 0,4 à 2,0 mm d'épaisseur.
Il est préférable d'utiliser les vis
fournies par Stûv. Dans le cas
contraire, veiller à ne pas utiliser des
vis trop longues pour ne pas bloquer
le système de rotation.
Raccordement vers l'arrière
(pour le Stûv 30-compact H
uniquement) :
> Prendre le kit raccordement de
fumées [photo 1].
> Dévisser les 4 vis situées sur la
partie supérieure du foyer (à l'aide
d'une clef à allen de 5) [photo 2].
1
2
3
4
> Placer la plaque d'obturation sur
partie supérieure et replacer les vis
[photo 3].
> Recouper le conduit de fumées à
bonne longueur si nécessaire
> Emboîter la buse et la fixer avec 4
vis auto-forantes dans les 4 orifices
prévus [photo 4].
> Découper les 2 parements en
éliminant la partie pré-découpée
supérieure (à l'aide d'une scie à
métaux et d'une lime demi-ronde)
[photo 5].
4
5
Page 23
23
SN 94770- ...
Stûv 30-compact - installation [fr] - 0910
Raccordement au conduit de fumées (suite)
Raccordement vers le haut
> Pour le Stûv 30-compact
Emboîter la buse sur la partie haute
du foyer et la fixer avec 3 vis autoforantes dans les 3 orifices prévus
[photo 6].
> Pour le Stûv 30-compact H,
– Prendre le kit raccordement de
fumées [photo 7].
– Faire sauter la partie centrale de la
tablette arrière afin de laisser passer
le conduit [photo 8].
– Placer la plaque d'obturation arrière
(à l'aide d'une clef à allen de 5)
[photo 9].
– Déposer la sortie de fumée rotative
[photo 10].
6
8
7
9
10
Page 24
24
SN 94770 - ...
Stûv 30-compact - installation [fr] - 0910
Raccordement au conduit de fumées (suite)
– À l'aide d'une clef de 10, visser les
deux vis livrées avec le kit dans les 2
emplacements libres [photo 11].
– Dévisser les deux écrous et retirer les
vis [photo 12], les retourner et les
visser à nouveau [photo 13].
Attention ! Veillez à utiliser les 4
rondelles fournies dans le kit afin
d'éviter le risque de frottement entre
la partie fixe de la sortie du fumée et
la partie mobile.
– Placer la buse et la fixer avec 3 vis
auto-forantes dans les 3 orifices
prévus [photo 14].
11
12
1314
Page 25
25
SN 94770- ...
Stûv 30-compact - installation [fr] - 0910

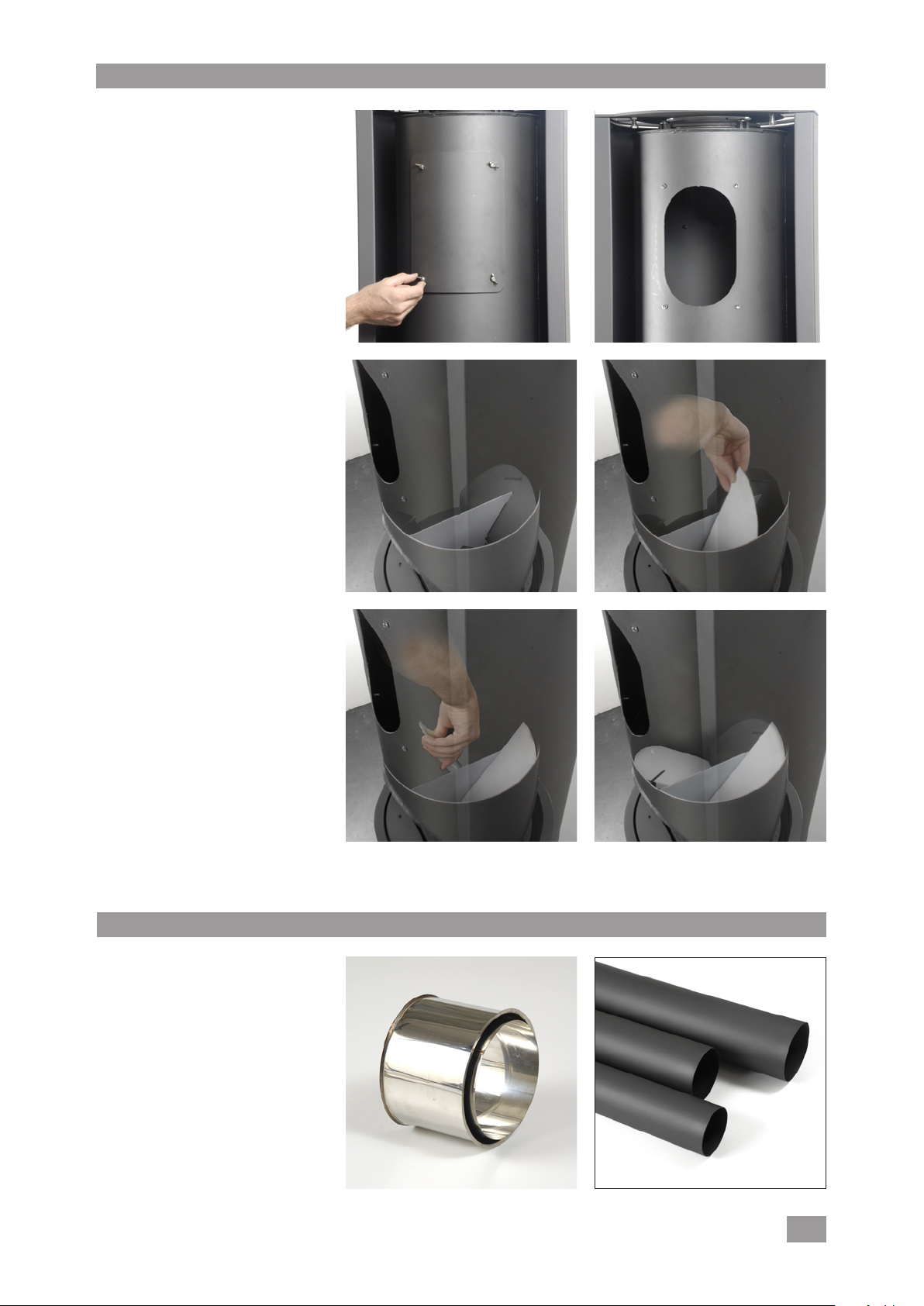

Mise en place des récupérateurs de fumées supérieurs
Uniquement pour le Stûv
30-compact H. Si vous avez un
Stûv 30-compact, passez au
chapître suivant.
Les récupérateurs sont utiles quand le
foyer est branché sur un conduit dont
le tirage est très important. Pour les
cheminées à faible tirage, il n'est pas
nécessaire de placer ces récupérateurs.
>Ouvrir la trappe de ramonage
en dévissant les 4 vis papillon
[photos 1 et 2].
> Positionner premièrement la pièce
centrale (en forme de trapèze) en la
déposant verticalement et centrée
par rapport au trou dans le fond de
l'échangeur [photo 3].
>Déposer la première demi-lune
inclinée à 30° dans le fond de
l'échangeur. Le bord plié de la demilune est coté centre et le pli est orienté
vers le bas [photo 4].
> Déposer l'autre demi-lune, mais
incliné en sens inverse [photo 5].
12
34
6
> Vérifier la mise en place des 3
pièces [photo 6]: ouvrir la porte pleine
de foyer, introduire sa main dans le
haut de la chambre de combustion et
repérer les 3 pièces que vous venez
d'installer. Pincer celles-ci ensemble
en faisant un petit mouvement du
haut vers le bas pour s'assurer qu'elles
soient complètement jointives.
7
56
Accessoires pour le raccordement au conduit de fumées
Stûv propose une gamme
d'accessoires pour le raccordement
du Stûv 30-compact au conduit de
fumées.
– Raccord mural encastrable
[photo 1].
1
2
– Buse noire droite et dévoyée
[photo 2].
Page 26
26
SN 94770 - ...
360°
180°
90°
90°
270°
360°
90°
Stûv 30-compact - installation [fr] - 0910
Orientation du foyer
Un plateau tournant permet d’orienter
le foyer pour diffuser la chaleur où l’on
veut !
Plusieurs configurations possibles
Vous avez la possibilité de limiter
la rotation du foyer à un angle
déterminé grâce aux butées de
rotations. Le choix de l'angle de
rotation se fera en fonction de vos
préférences, de la configuration des
lieux et de la proximité de matériaux
combustibles.
Les connexion du foyer (sortie de
fumées et arrivée d'air extérieur)
détermineront aussi le choix de la
configuration.
Raccordement de fumée vers le haut
[schéma 1]
> Rotation à 360°: le dispositif permet
d’effectuer un tour complet dans les 2
sens [schéma 2].
> Rotation 90° quand le foyer est
placé dans un coin [schéma 3].
1
2
3
> Rotation180° quand le foyer est
placé le long d'un mur [schéma 4].
> Rotation270° quand le foyer est
placé devant un coin ou un poteau
[schéma 5].
4
5
Page 27
27
SN 94770- ...
360°
90°
360°
180°
90°
Stûv 30-compact - installation [fr] - 0910
Orientation du foyer (suite)
Raccordement de fumées vers le haut
avec arrivée d'air extérieur à l'arrière
[schéma 6]
> Rotation 90° : seule configuration
possible dans ce cas de figure
[schéma 7 et photo 8].
6
7
8
Raccordement de fumées vers l'arrière
(Stûv 30-compact H uniquement)
[schéma 9]
Dans cette configuration, le foyer ne
tourne pas [schéma 10].
9
10
Page 28
28
SN 94770 - ...
Stûv 30-compact - installation [fr] - 0910
Orientation du foyer (suite)

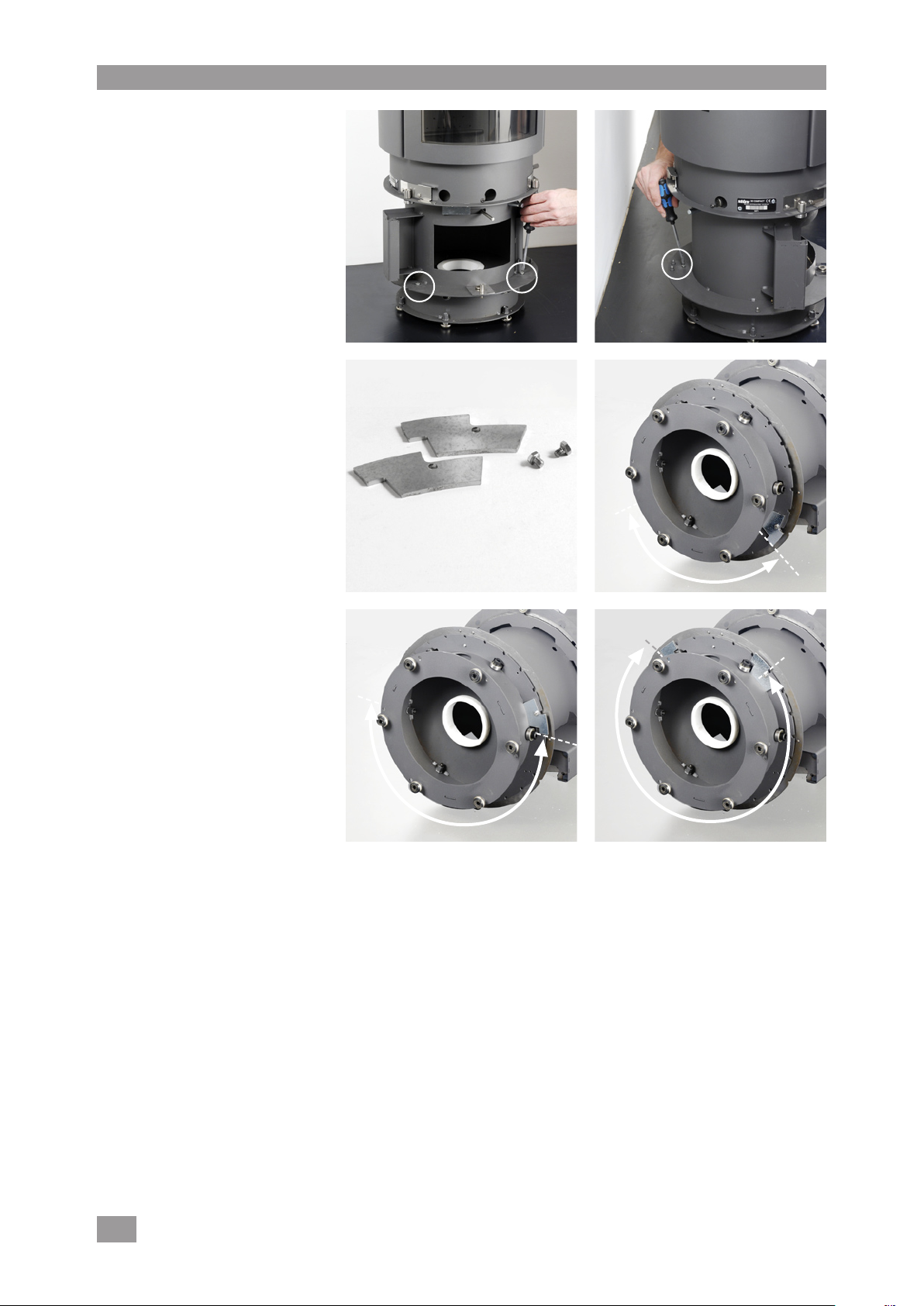

Butée de rotation
La butée de rotation permet de choisir
un angle maximal de rotation dans
lequel il sera permis d'orienter le foyer.
> Choisissez tout d'abord comment configurer le foyer (voir pages
précédentes). Cela définira votre angle
maximal de rotation.
> Enlever les 3 vis étagées avec un
tournevis plat (2 vis à l'avant, 1 vis à
l'arrière) [photos 1 et 2].
Attention ! Une fois les 3 vis étagées
retirées, en aucun cas ne déplacer ou
basculer le foyer. Cela risque d'abîmer
l'axe de rotation du foyer.
> Limiter l'angle de rotation à 90°,
180° ou 270° en fixant les butées
[photo 3] (avec les vis M5x6 tête
hexagonale) suivant la position:
> pour 90° [photo 4]
> pour 180° [photo 5]
> pour 270° [photo 6]
Attention! Veiller à fixer la butée dans
le bon sens (regarder attentivement
les photos).
12
3
5
4
90°
6
180°
270°
Page 29
29
SN 94770- ...
Stûv 30-compact - installation [fr] - 0910
Montage final
Si vous avez allégé votre foyer,
re-monter les pièces suivantes :
– le berceau du déviateur de fumée
– la fonte de la sole foyère
– la traverse protection inférieure
– la grille de décendrage
– la fonte de dos
– les fontes latérales
– les deux clefs latérales
– les 2 déviateurs en vermiculite
– le déviateur de fumées
Suivez le chemin inverse du
démontage! (voir pages 13 à 18)
Attention! Ne pas confondre les pièces
symétriques de gauche et de droite.
Remettez en place les dernières
pièces :
> le support cendrier, l'insérer
jusqu'au fond du foyer. Exercer
une pression à l'avant du support
cendrier pour qu'il soit bien encoché
[photo 1 et 2].
> le cendrier [photo 3].
1
3
56
2
4
270°
> les portes: attention au sens des
portes :
– la porte métallique se positionne
au dessus de la face où se situe le
numéro de série, dans le bas du
tambour [photo 4].
– la porte bandeau se positionne au
dessus de la face percée d'un seul
trou [photo 5].
– la porte vitrée se positionne au
dessus de la face percée de deux
trous [photo 6].
> les parements: placer la partie basse
en mettant les trous dans les cônes de
positionnement [photo 7].
Fixer ensuite la partie haute des
parements en les vissant (à l'aide
de 4 vis M5 x 8 tête hexagonale)
[photo 8].
78
Page 30
30
SN 94770 - ...
Stûv 30-compact - installation [fr] - 0910

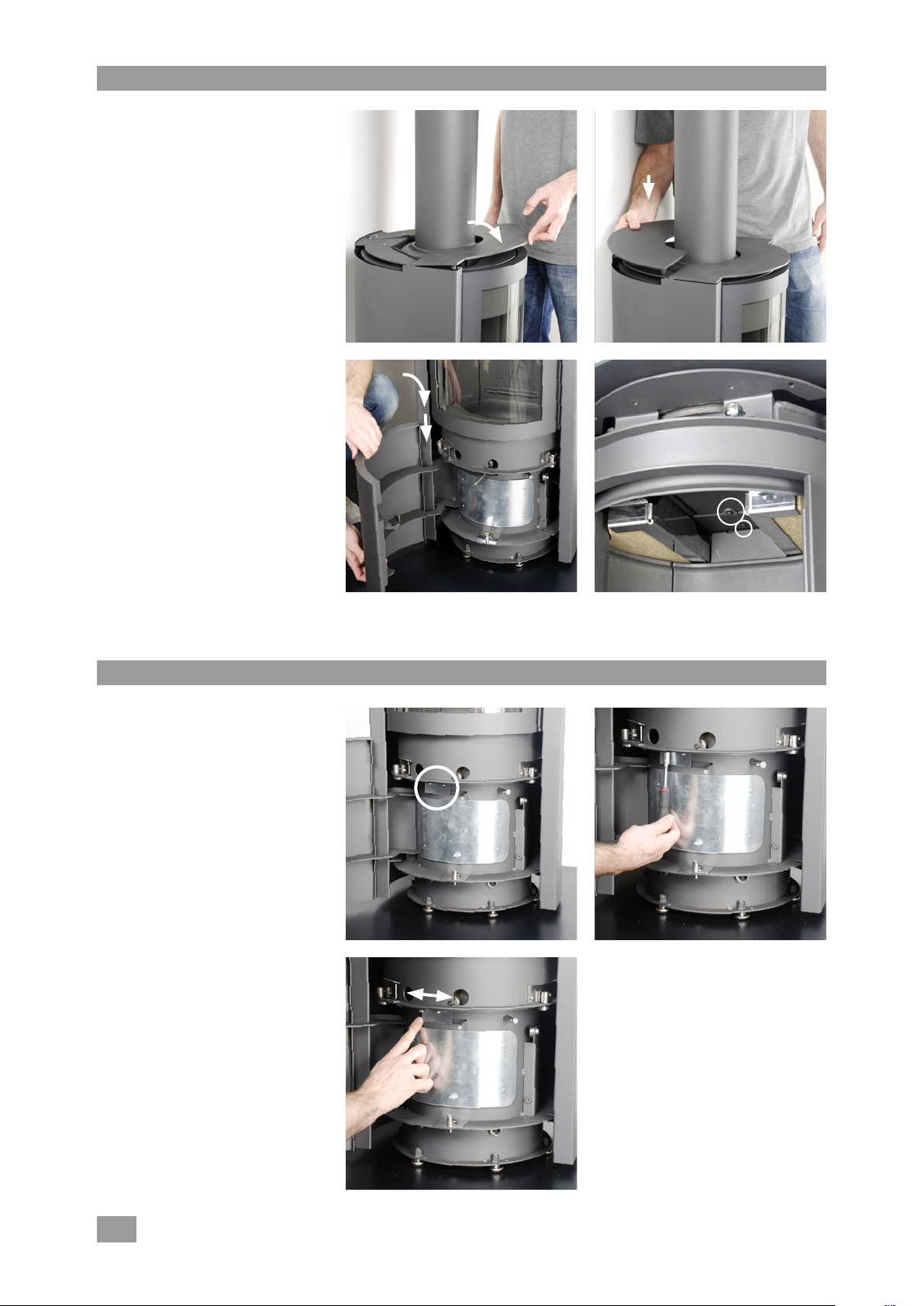

Montage final (suite)
> les 2 tablettes supérieures : clipser la
partie avant de la tablette [photo 9].
Déposer ensuite la partie arrière de la
tablette [photo 10].
> le portillon du cendrier [photo 11].
Attention! Vérifier que les vis de
blocage transport situées dans la
chambre de combustion soient bien
enlevées [photo 12].
910
1112
12
Réglage de la butée d'ouverture minimum du registre
Suivant le tirage du conduit, la butée
d'ouverture minimum du registre
[photo 1] peut être réglée.
> déserrer les vis (à l'aide d'une clé de
10) qui maintient la butée [photo 2].
> si le tirage est important, glisser la
butée à fond à gauche [photo 3].
Le registre peut être réglé en position
nulle (positionné complètement à
gauche), il empèche toute adduction
d'air à la chambre de combustion.
> si le tirage est plus faible, la butée
sera glissée légèrement vers la droite
[photo 3].
Ce réglage permet deux choses :
– éviter le risque d'explosion,
– garder une vitre propre.
Attention ! Plus la butée maintient le
registre ouvert (c'est-à-dire positionné
à droite), plus difficile il sera de
fonctionner à allure réduite.
1
3
2
Page 31
31
SN 94770- ...
Stûv 30-compact - installation [fr] - 0910
Lorsque l’installation du foyer est terminée…
… effectuer un test de
fonctionnement du foyer.
Avant ce test, s'assurer qu'aucun
élément relatif à l'installation n'est
resté dans la chambre de combustion
ou dans les chicanes (bombe de
peinture, tube de graisse, outil,...)
Lors du premier feu, certains
dégagements de fumées et d’odeurs
peuvent se produire : ventiler la pièce
abondamment.
Se référer au mode d’emploi.
Une fois le foyer installé, remettre
le mode d'emploi à l’utilisateur.
Compléter avec lui le certificat de
garantie (qui se trouve à la fin du
mode d'emploi) et lui recommander
de le renvoyer au fabricant ou à
l'importateur.
CONTACTS
Les foyers Stûv sont conçus
et fabriqués en Belgique par :
Stûv sa
rue Jules Borbouse 4
B-5170 Bois-de-Villers (Belgium)
[email protected] – www.stuv.com
Importateur pour la Suisse :
Lack sa
Chemin de la Foule 13
Case postale 633
CH-2740 Moutier
T +41 [0] 32 493 42 32
[email protected] – www.lack-sa.ch
Page 32
ATTENTION !
Dès la réception de ce foyer, veuillez
vérifier que les vitres ne se sont pas
brisées au cours de la livraison.
En effet, la garantie ne couvre les
détériorations dues au transport que
si elles ont été signalées dans les
48 heures suivant la réception
et qu’elles ont été mentionnées sur le
bon de livraison.
notice d’installation
Stûv 30-compact
0910 – SN 94770 > ...
imprimé sur papier 100 % recyclé
[fr]
Stûv se réserve le droit d’effectuer des modifications sans préavis.
Cette notice a été élaborée avec le plus grand soin ; nous déclinons néanmoins
toute responsabilité pour quelqu’erreur qui aurait pu s’y glisser.
Éditeur responsable : Gérard Pitance – rue Jules Borbouse 4 – 5170 Bois-de-Villers – Belgique
[nl] [de] [it] [es] [pt] [cz] [en] [fr] >
Vous pouvez obtenir ce document
dans une autre langue : veuillez consulter
votre distributeur ou www.stuv.com
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
