Image simulée
PART 3 • Français
1
1.0 INTRODUCTION
Merci d’avoir acheté l’antenne Strong SRT ANT 10 DVB-T. Cette antenne a été conçue pour
recevoir les signaux terrestres numériques. Elle peut être reliée à n’importe quel récepteur
numérique terrestre (DVB-T), et elle a été conçue uniquement pour un usage INTERIEUR. Cette
antenne DVB-T est une antenne “de type actif”, fabriquée avec un amplificateur de réduction de
bruit améliorant la réception.
Nous vous recommandons de lire soigneusement ce mode d’emploi avant d’installer l’antenne
afin d’obtenir les meilleures performances.
Données techniques:
Plages de fréquences: VHF 47 ~ 230 MHz, UHF 470 ~ 870 MHz
Gain: 21 dB ± 3 dB
Impédance de sortie RF: 75 Ohm
Alimentation: 5 Volt / 40 mA via RF port du récepteur ou
9 Volt DC / 100 mA via adaptateur externe 230 Volt AC to DC
Caractéristiques spécifiques:
n Technologie d’amplificateur avec réducteur de bruit
n l’inclinaison horizontale et verticale pour une optimisation du pointage de
l’émetteur et pour une réduction des bruits de fond
2.0 CONTENU DE LA BOITE
n SRT ANT 10 – Antenne amplifiée d’intérieure
n Support
n Câble Coaxial
n Mode d’emploi
SOMMAIRE
1.0 INTRODUCTION 1
2.0 CONTENU DE LA BOITE 1
3.0 PRECAUTIONS D’UTILISATION 2
4.0 BRANCHEMENT DE L’ANTENNE 2
5.0 INSTALLATION DE L’ANTENNE 3
PART 3 • Français
2
Français

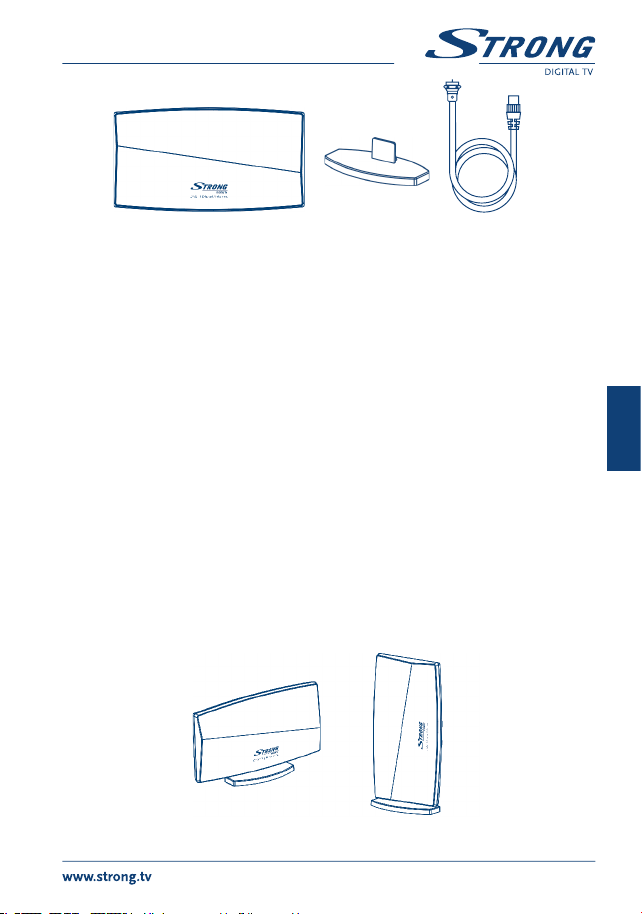

Unité Principale Support Câble Coaxial
3.0 PRECAUTIONS D’UTILISATION
n Avant tout branchement: débranchez votre appareil de l’alimentation principale
(230 V) afin d’éviter des chocs électriques pendant l’installation
n Le court-circuit dans le câble PEUT endommager de manière permanente votre
récepteur numérique
n N’installez jamais l’antenne en dehors de votre maison ou dans les pièces
humides telles que les salles de bains
N’utilisez jamais les adaptateurs AC ne correspondants pas aux spécifications techniques, ceci
PEUT endommager de manière permanente votre antenne ou récepteur numérique. Vérifiez
toujours les tensions et la polarisation de l’adaptateur avant de le relier.
4.0 BRANCHEMENT DE L’ANTENNE
1. Vérifiez si l’émission dans votre région est polarisée en horizontale ou verticale
2. Mettez l’antenne dans le support plastique comme montré ci-dessous
3. Débranchez votre Récepteur Numérique de l’alimentation (230 V)
4. Reliez le câble fourni RF à l’antenne: serrez soigneusement le fil intérieur du câble
dans le connecteur Femelle de type F à l’arrière de l’antenne. Tournez l’écrou dans le
sens des aiguilles d’une montre avec vos MAINS jusqu’à ce qu’il soit serré
5. Reliez l’autre côté du câble RF à votre récepteur Numérique terrestre. Normalement le
connecteur d’entrée sur votre récepteur est marqué “ANT” (in) ou “RF”(in). Référezvous au manuel d’utilisation de votre Récepteur Numérique Terrestre
6. Connectez votre Récepteur Numérique Terrestre à l’alimentation (230 V)
(H-Broadcast) antenne montée en H (V-Broadcast) antenne montée en V (Droit)
PART 3 • Français
3

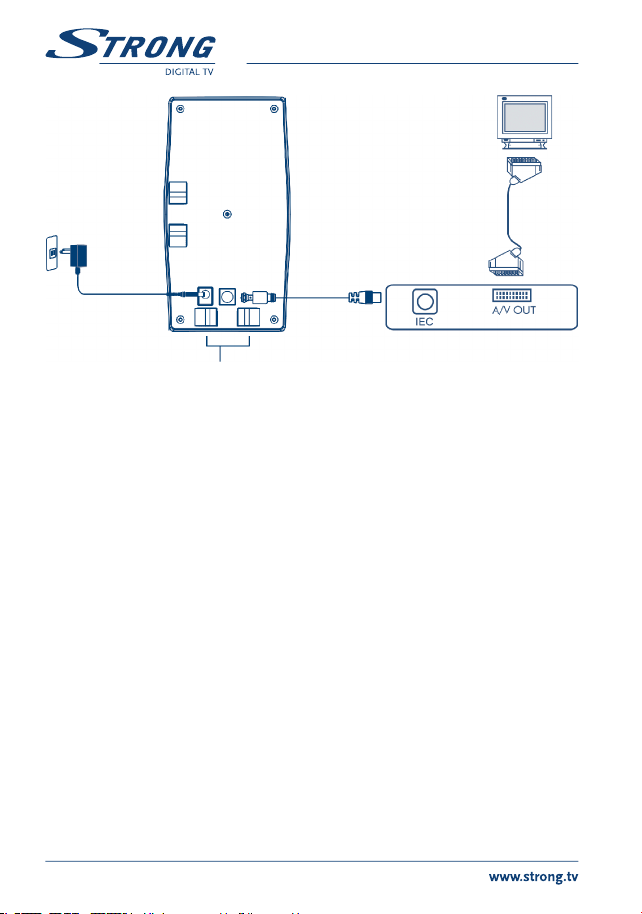

Vue arrière
TV
AC/DC Adaptateur
(DC 9 V) (non-inclus) Câble Péritel
230 V DC Outlet
Coaxial câble
Récepteur Numerique (DVB-T)
Support (vertical)
5.0 INSTALLATION DE L’ANTENNE
A. Alimentation de l’antenne par le Récepteur Numérique Terrestre
1. Allumez votre TV et votre Récepteur Numérique Terrestre
2. Appuyez sur le bouton MENU de la télécommande de votre Récepteur Numérique
Terrestre. Sélectionnez “Set Up” ou “Installation Menu” de votre récepteur si la
puissance d’antenne est réglée sur “ON”. (Normalement ceci est indiqué dans le
menu comme puissance ANT, puissance d’antenne d’ext. ou puissance active d’antenne
)
3. Choisissez dans le Menu de votre récepteur le titre qui affiche l’indicateur de niveau
de signal. (Normalement vous pouvez trouver l‘indicateur du signal dans le Menu en
sélectionnant “Channel Scan”).
4. Optimisez maintenant le signal de réception en trouvant la meilleure position pour
l’antenne. Maintenez l’antenne dans votre main, essayez d’atteindre la position la
plus élevée possible. Tournez maintenant lentement l’antenne autour de son axe (axe
horizontal), surveillez en même temps les barres de signal dans le menu, une fois que
l’indicateur de signal est au maximum, placez l’antenne sur cette position.
5. Il est important de bien placer l’antenne afin d’assurer un niveau maximal du
signal. Vous pouvez optimiser la réception du signal en déplaçant l’antenne à
différents endroits de la pièce, par exemple en la plaçant près d’une fenêtre ou
en l’installant sur une haute étagère. La meilleure position peut être trouvée en
essayant différents endroits.
PART 3 • Français
4
Français
Note - Il est recommandé de NE PAS placer l’antenne près des:
n Appareils sources de forts rayonnements ou interférences tels que des téléphones
de DECT et de GM/M, émetteurs, micro-ondes, etc.
n Appareils à consommation d’énergie élevée tels que le chauffage électrique, le
climatiseur, le sèche-cheveux, etc.
NOTE: Il est recommandé de NE PAS placer l’antenne près des:
n Appareils sources de forts rayonnements ou interférences tels que des téléphones
de DECT et de GM/M, émetteurs, micro-ondes, etc...
n Appareils à consommation d’énergie élevée tels que le chauffage électrique, le
climatiseur, le sèche-cheveux, etc...
* Si vous ne trouvez pas cette option dans le menu de votre Récepteur Numérique Terrestre,
vérifiez dans votre manuel d’utilisateur si votre récepteur permet d’alimenter une antenne
active (5 Volt continu (DC) via le câble coaxial (RF)). Si vous avez un doute, veuillez contacter
votre revendeur.
Au cas où cette option ne serait pas prévue par votre récepteur numérique, vous devez relier
un adaptateur secteur externe pour alimenter l’antenne. Demandez à votre revendeur une
alimentation/ adaptateur externe 220 Volt AC/ 9 Volt DC, 100 mA. Veuillez respecter les polarités
de sortie (9 Volt DC) de votre adaptateur comme indiqué ci-dessous:
La prise d’alimentation externe est située à
l’arrière du l’antenne.
NOTE: L’antenne ne fonctionnera pas correctement si l’amplificateur interne n’est pas activé.
Par conséquent, nous recommandons de brancher l’antenne avec l’alimentation par
câble de RF ou par un adaptateur externe.
Rallonger votre cable d’antenne:
Dans certains cas, vous aurez besoin de prolonger le câble de RF standard, nous vous
conseillons de le faire si et seulement si vous obtenez une réception optimale du signal.
Si vous devez prolonger le câble, attention:
n Utilisez une bonne qualité de câble RF, 75 Ohm renforcée
n Utilisez les connecteurs bien isolés, votre revendeur peut vous conseiller
n Assurez-vous que le câble intérieur et l’armature sont correctement reliés aux
connecteurs pour assurer l’alimentation de l’antenne et pour éviter les courtscircuits
n Si vous prolongez le câble, faites-le au minimum. Trop rallonger le câble ou
employer un câble de mauvaise qualité réduira la réception de votre antenne
Sujet à modification. En conséquence de la recherche et du développement continus, les spécificités techniques,
le design et l’apparence du produit peuvent changer.
© STRONG 2009. Tous droits réservés. 06/2009
Environmental Issues
ENVIRONMENTAL ISSUES
STRONG is committed to reducing the impact of its products on the environment.
To maximise the benefits of our design enhancements, your co-operation is required.
Electronic product recycling
Do not dispose of this product with
your domestic rubbish.
At the end of its useful life, this
product
contains materials which when
processed correctly can be recovered
and recycled. By participating in the
responsible recycling of this product
you will be reducing the requirement
for new raw materials and
reducing the amount of material that
would otherwise end up in landfill.
When you purchase a new, similar
product your retailer may offer to take
this old one off you. Alternatively,
you can take it to your local recycling
centre. Your retailer or local
municipal authority will advise you
of the collection facilities available
for waste electronically products in
your area. User of this service will be
free to you.
Within the scope of the European
legislation on Waste Electrical and
Electronic Equipment (Directive
2002/96/EC valid as of August
2005) STRONG provides a recycling
system free of charge for consumers
to returning products after end of
life. For more information about
STRONG’s environmental policy
to you:
www.strong.tv - select “About us”
and “Environmental Policy“ from the
submenu.
Packaging
When disposing of this
product packaging,
please ensure that it
is recycled. Packaging
material is to be
depolluted in waste
separation.
Power Saving
To save power and
money, please put the
product into standby
mode when not in use.
We also recommend
disconnection from mains supply
when not in use for longer periods
of time.
Batteries
Do not dispose of the
batteries from your
handset with your
domestic waste.
Where they are available,
participate in your local municipal
or retailer collection schemes
for spent batteries. Batteries
discarded in landfill sites or
incinerated increases the chances of
pollutants being dispersed into the
atmosphere.
Alternations reserved 06/2009
